1

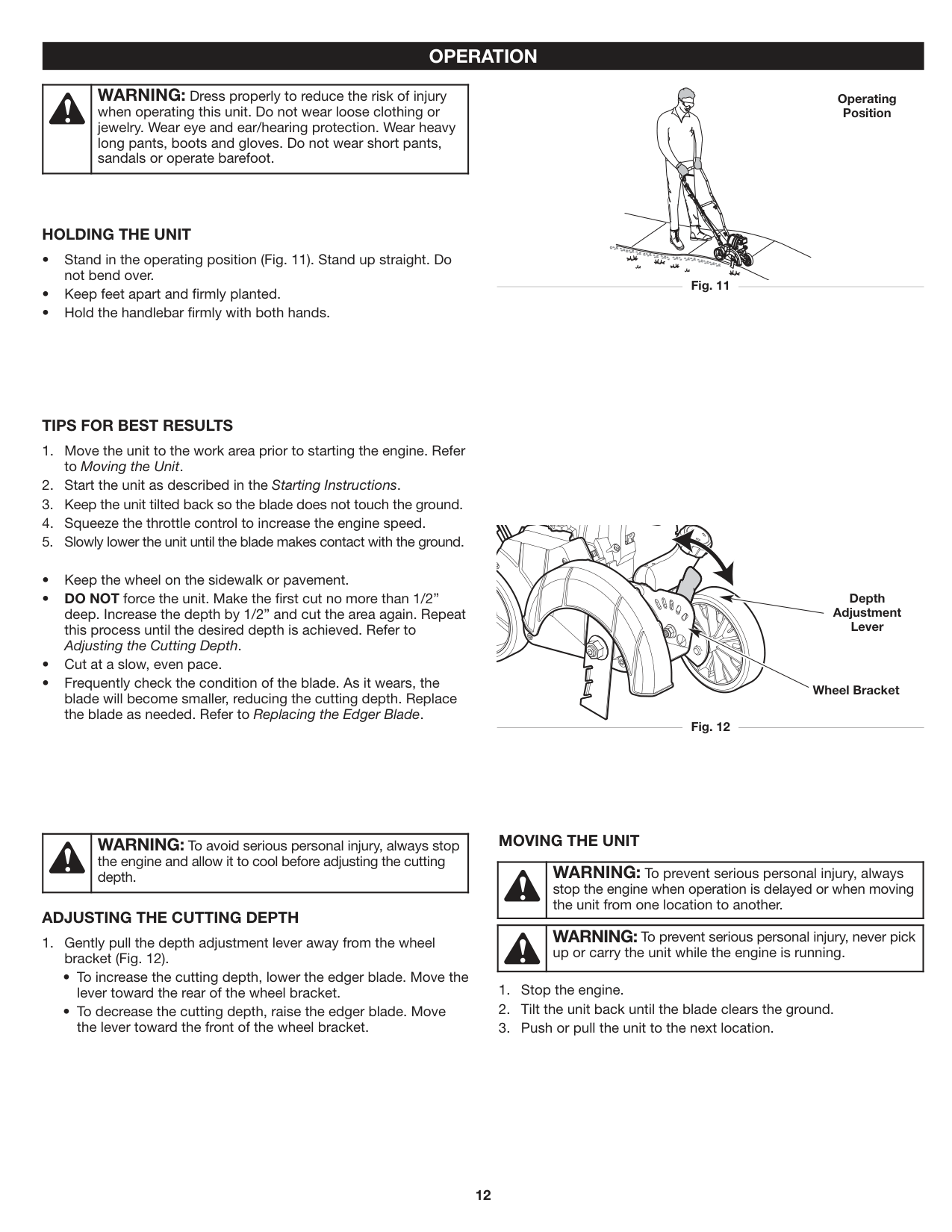

How do I adjust the cutting depth on my Craftsman E410?

To adjust the cutting depth, gently pull the depth adjustment lever away from the wheel bracket (Fig. 12). To increase the depth, lower the edger blade by moving the lever toward the rear of the wheel bracket; to decrease it, raise the blade by moving the lever toward the front.

2

What should I do when the engine stalls while working?

If the engine stalls during use, release the throttle control and let the unit idle. If it does not restart immediately, follow the troubleshooting guidelines to identify issues such as incorrect fuel level or dirty air filter.

3

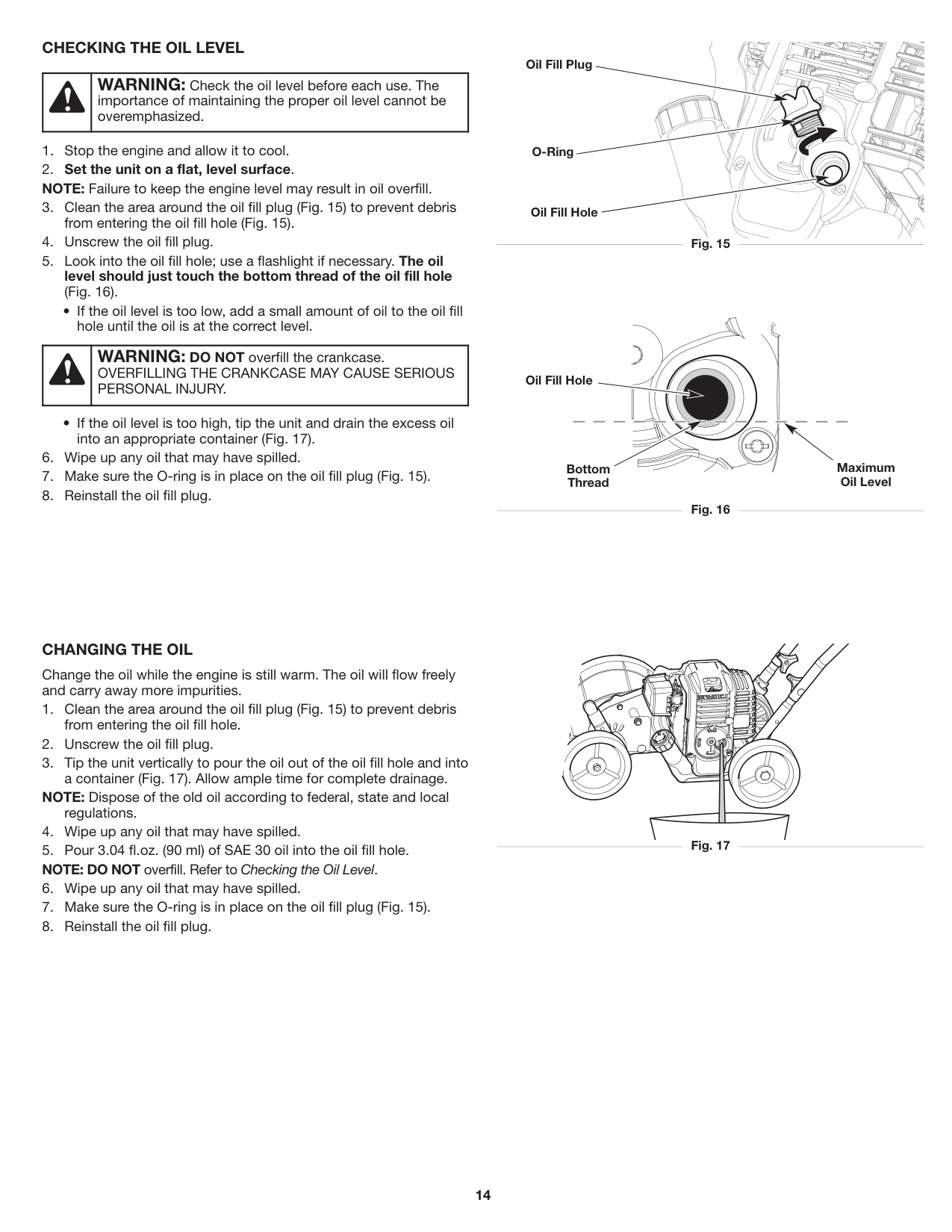

How often should I change the oil in my Craftsman E410?

The oil should be changed at 10 hours of use initially, and then again after every additional 28 hours (for a total of 38 hours) as part of regular maintenance.

4

What do I need to know before starting the E410 lawn edger?

Before starting, check oil and fuel levels. Slowly press and release the primer bulb 10 times. Position yourself in a secure stance with one hand on handlebar and foot holding wheels stable while pulling starter rope or using electrical start if available.

5

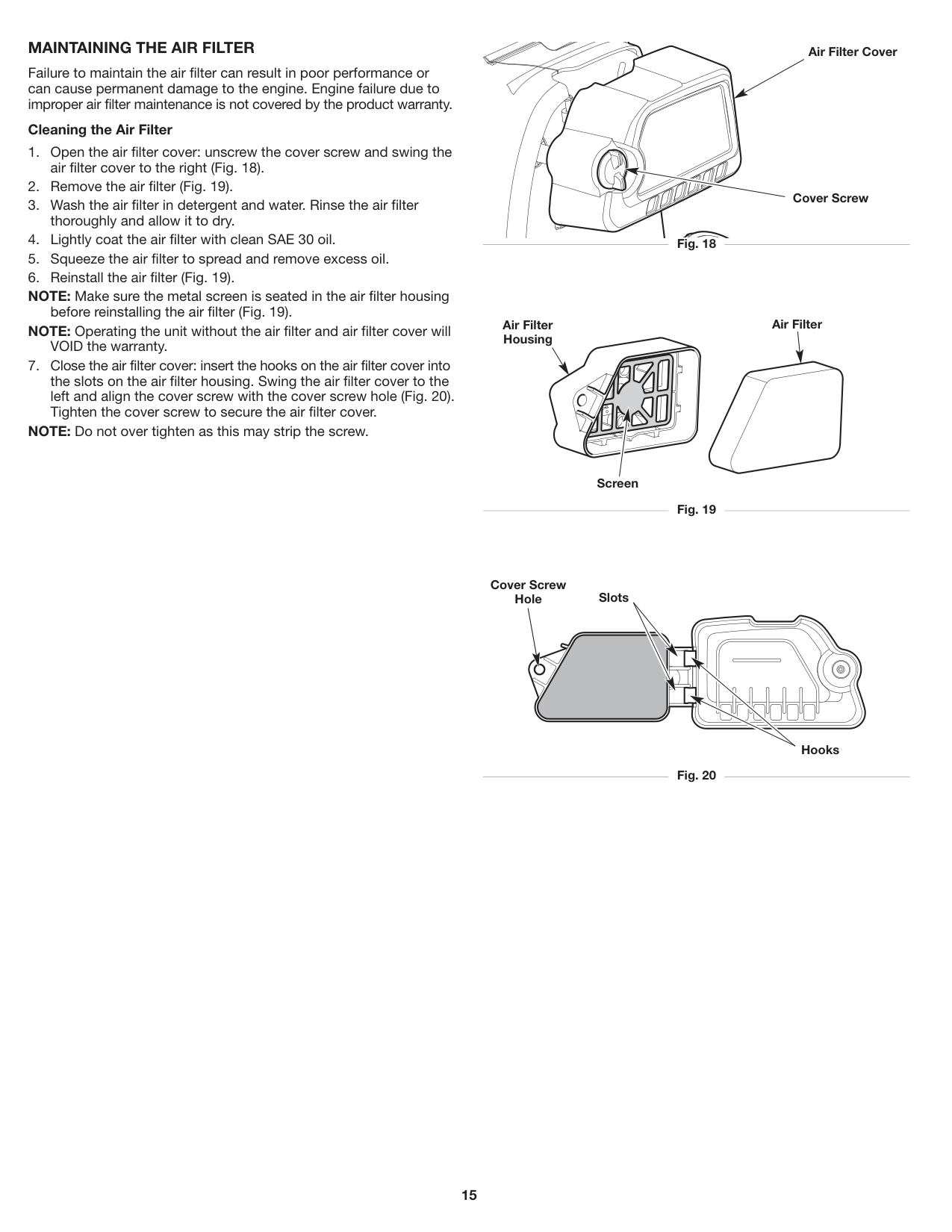

How do I safely maintain the air filter in my lawn edger?

To clean your air filter, remove it from its cover and wash thoroughly with detergent solution. Rinse, dry completely, then lightly coat it with SAE 30 oil. Once set, replace by securing the air filter cover per instructions.

6

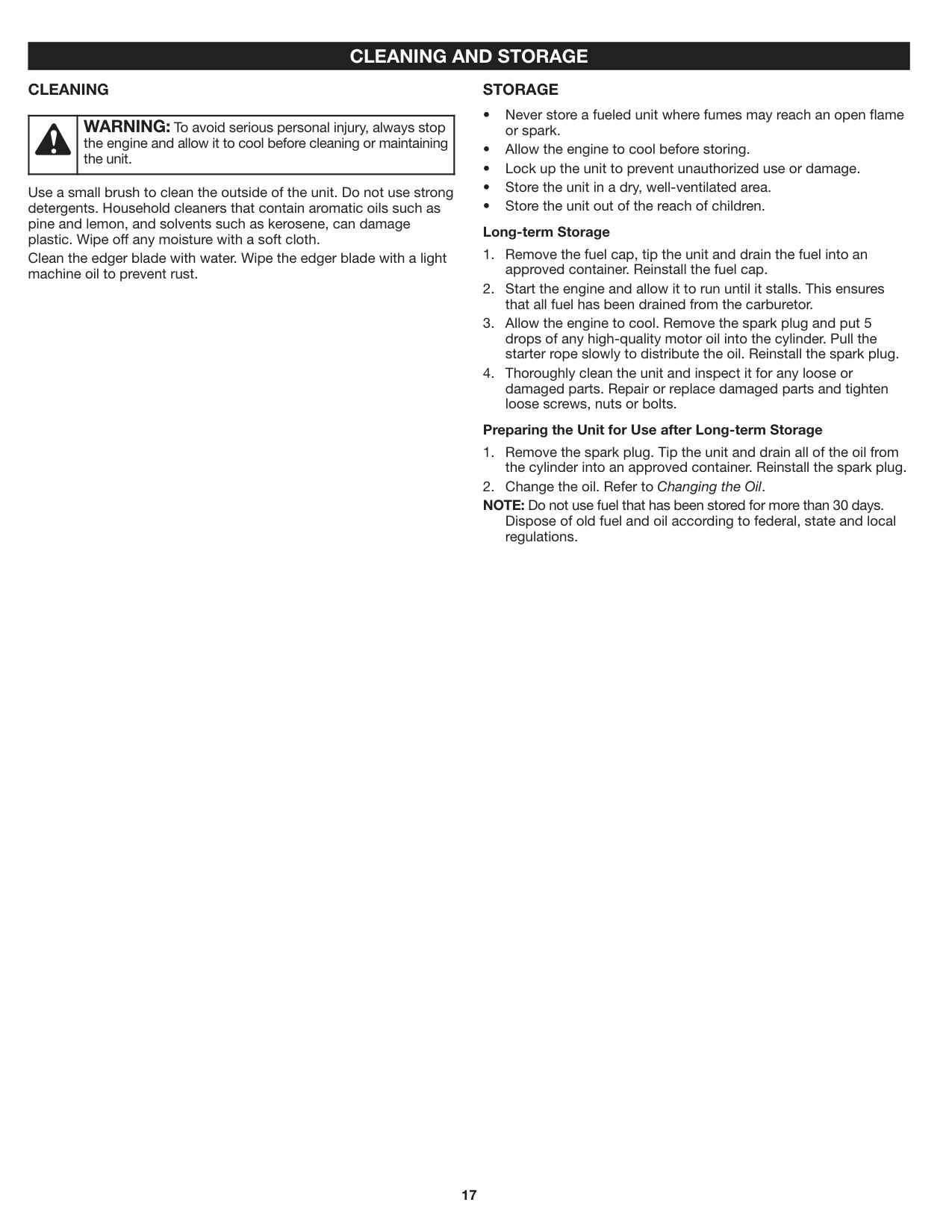

How do I perform a long-term storage procedure?

Drain fuel from tank by tipping unit and removing cap; run engine until it uses all remaining fuel in carburetor. Allow cooling, then remove spark plug and insert 5 drops of premium oil into cylinder via starter rope pulls. Reinstall spark plug.

Show 4 more questions

How do I ensure proper blade maintenance?

Why shouldn’t I use E85 fuel in my Craftsman E410?

What precautions should be taken regarding maintenance on the muffler and spark arrestor?

What safety measures are necessary when working with this unit?

Full Manual

40 pages
Page 1
Craftsman E410 manual — page 1

OPERATOR’S MANUAL | MANUAL DEL OPERADOR

ELECTRIC START CAPABLE 4-CYCLE GAS LAWN EDGER BORDEADORA DE CÉSPED DE GAS DE 4 TIEMPOS CON CAPACIDAD PARA ARRANQUE ELÉCTRICO

E410

CMXGKAME3079

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US. SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

769-22870 / 01 11/19

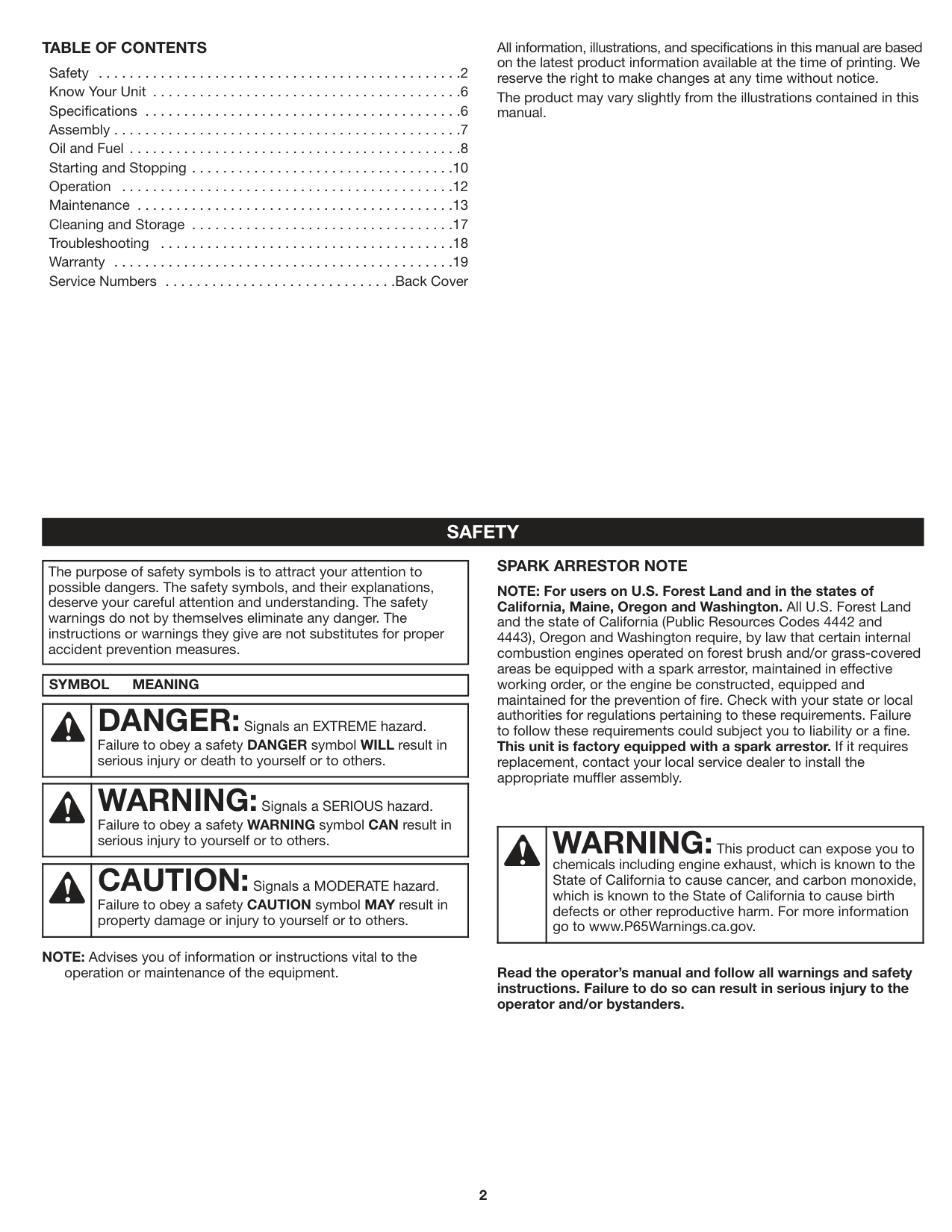

###### TABLE OF CONTENTS

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Oil and Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Starting and Stopping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 Service Numbers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Back Cover

All information, illustrations, and specifications in this manual are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

The product may vary slightly from the illustrations contained in this manual.

#### SAFETY

|The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding. The safety warnings do not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.| |---|

|SYMBOL MEANING| |---|

| |DANGER:Signals an EXTREME hazard. Failure to obey a safety DANGER symbol WILL result in serious injury or death to yourself or to others.| |---|---|

| |WARNING:Signals a SERIOUS hazard. Failure to obey a safety WARNING symbol CAN result in serious injury to yourself or to others.| |---|---|

| |CAUTION:Signals a MODERATE hazard. Failure to obey a safety CAUTION symbol MAY result in property damage or injury to yourself or to others.| |---|---|

NOTE: Advises you of information or instructions vital to the

Page 2
Craftsman E410 manual — page 2

operation or maintenance of the equipment.

###### SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington. All U.S. Forest Land and the state of California (Public Resources Codes 4442 and 4443), Oregon and Washington require, by law that certain internal combustion engines operated on forest brush and/or grass-covered areas be equipped with a spark arrestor, maintained in effective working order, or the engine be constructed, equipped and maintained for the prevention of fire. Check with your state or local authorities for regulations pertaining to these requirements. Failure to follow these requirements could subject you to liability or a fine. This unit is factory equipped with a spark arrestor. If it requires replacement, contact your local service dealer to install the appropriate muffler assembly.

| |WARNING:This product can expose you to chemicals including engine exhaust, which is known to the State of California to cause cancer, and carbon monoxide, which is known to the State of California to cause birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.| |---|---|

Read the operator’s manual and follow all warnings and safety instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

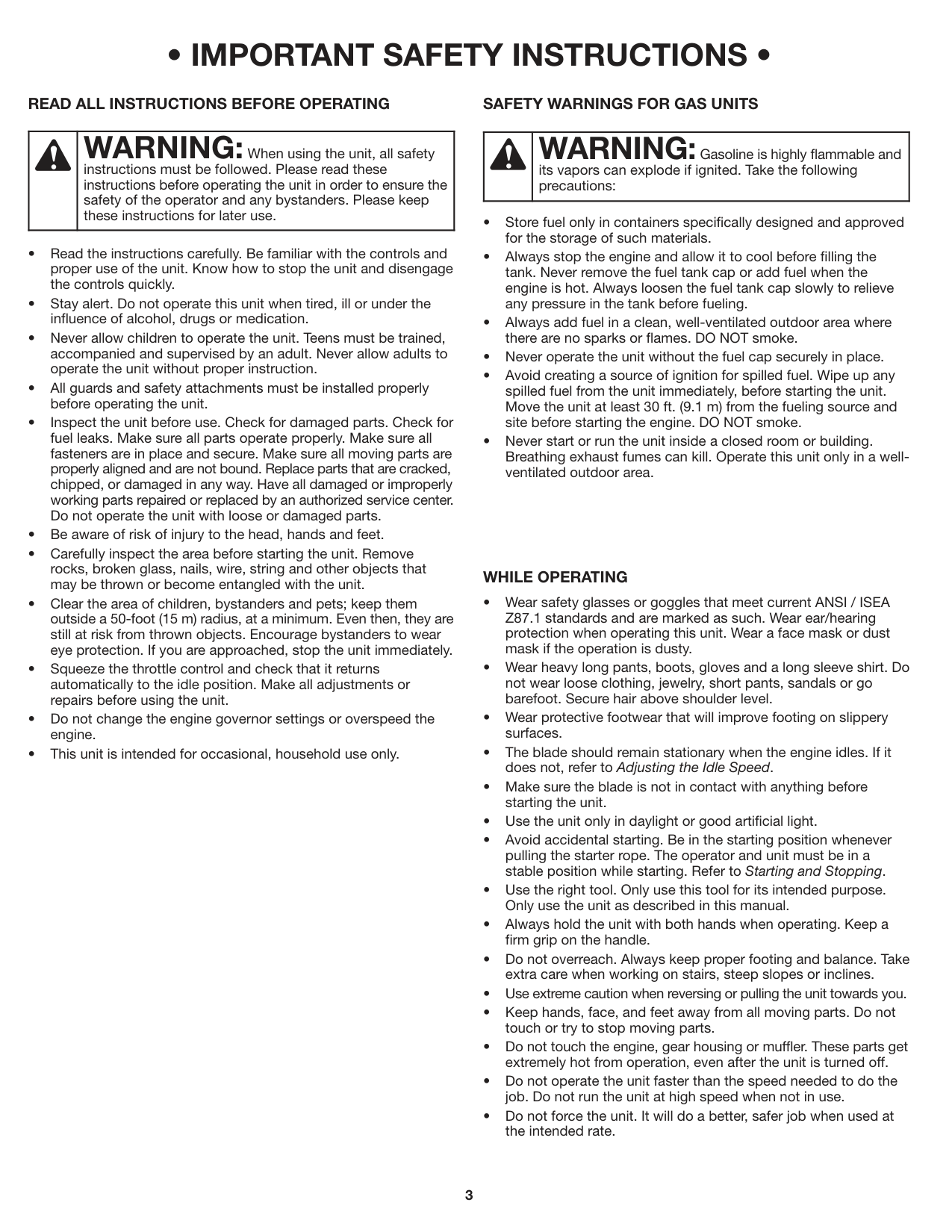

• IMPORTANT SAFETY INSTRUCTIONS •

###### READ ALL INSTRUCTIONS BEFORE OPERATING

| |WARNING:When using the unit, all safety instructions must be followed. Please read these instructions before operating the unit in order to ensure the safety of the operator and any bystanders. Please keep these instructions for later use.| |---|---|

  • • Read the instructions carefully. Be familiar with the controls and proper use of the unit. Know how to stop the unit and disengage the controls quickly.
  • • Stay alert. Do not operate this unit when tired, ill or under the influence of alcohol, drugs or medication.
  • • Never allow children to operate the unit. Teens must be trained, accompanied and supervised by an adult. Never allow adults to operate the unit without proper instruction.
  • • All guards and safety attachments must be installed properly before operating the unit.
  • • Inspect the unit before use. Check for damaged parts. Check for fuel leaks. Make sure all parts operate properly. Make sure all fasteners are in place and secure. Make sure all moving parts are properly aligned and are not bound. Replace parts that are cracked, chipped, or damaged in any way. Have all damaged or improperly working parts repaired or replaced by an authorized service center. Do not operate the unit with loose or damaged parts.
  • • Be aware of risk of injury to the head, hands and feet.
  • • Carefully inspect the area before starting the unit. Remove rocks, broken glass, nails, wire, string and other objects that may be thrown or become entangled with the unit.
  • • Clear the area of children, bystanders and pets; keep them outside a 50-foot (15 m) radius, at a minimum. Even then, they are still at risk from thrown objects. Encourage bystanders to wear eye protection. If you are approached, stop the unit immediately.
  • • Squeeze the throttle control and check that it returns automatically to the idle position. Make all adjustments or repairs before using the unit.
  • • Do not change the engine governor settings or overspeed the engine.
  • • This unit is intended for occasional, household use only.

    • ###### SAFETY WARNINGS FOR GAS UNITS

    | |WARNING:Gasoline is highly flammable and its vapors can explode if ignited. Take the following precautions:| |---|---|

  • • Store fuel only in containers specifically designed and approved for the storage of such materials.
  • • Always stop the engine and allow it to cool before filling the tank. Never remove the fuel tank cap or add fuel when the engine is hot. Always loosen the fuel tank cap slowly to relieve any pressure in the tank before fueling.
  • • Always add fuel in a clean, well-ventilated outdoor area where there are no sparks or flames. DO NOT smoke.
  • • Never operate the unit without the fuel cap securely in place.
  • • Avoid creating a source of ignition for spilled fuel. Wipe up any spilled fuel from the unit immediately, before starting the unit. Move the unit at least 30 ft. (9.1 m) from the fueling source and site before starting the engine. DO NOT smoke.

    • Page 3
    Craftsman E410 manual — page 3

  • • Never start or run the unit inside a closed room or building. Breathing exhaust fumes can kill. Operate this unit only in a wellventilated outdoor area.

    • ###### WHILE OPERATING

  • • Wear safety glasses or goggles that meet current ANSI / ISEA Z87.1 standards and are marked as such. Wear ear/hearing protection when operating this unit. Wear a face mask or dust mask if the operation is dusty.
  • • Wear heavy long pants, boots, gloves and a long sleeve shirt. Do not wear loose clothing, jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.
  • • Wear protective footwear that will improve footing on slippery surfaces.
  • • The blade should remain stationary when the engine idles. If it does not, refer to Adjusting the Idle Speed.
  • • Make sure the blade is not in contact with anything before starting the unit.
  • • Use the unit only in daylight or good artificial light.
  • • Avoid accidental starting. Be in the starting position whenever pulling the starter rope. The operator and unit must be in a stable position while starting. Refer to Starting and Stopping.
  • • Use the right tool. Only use this tool for its intended purpose. Only use the unit as described in this manual.
  • • Always hold the unit with both hands when operating. Keep a firm grip on the handle.
  • • Do not overreach. Always keep proper footing and balance. Take extra care when working on stairs, steep slopes or inclines.
  • • Use extreme caution when reversing or pulling the unit towards you.
  • • Keep hands, face, and feet away from all moving parts. Do not touch or try to stop moving parts.
  • • Do not touch the engine, gear housing or muffler. These parts get extremely hot from operation, even after the unit is turned off.
  • • Do not operate the unit faster than the speed needed to do the job. Do not run the unit at high speed when not in use.
  • • Do not force the unit. It will do a better, safer job when used at the intended rate.

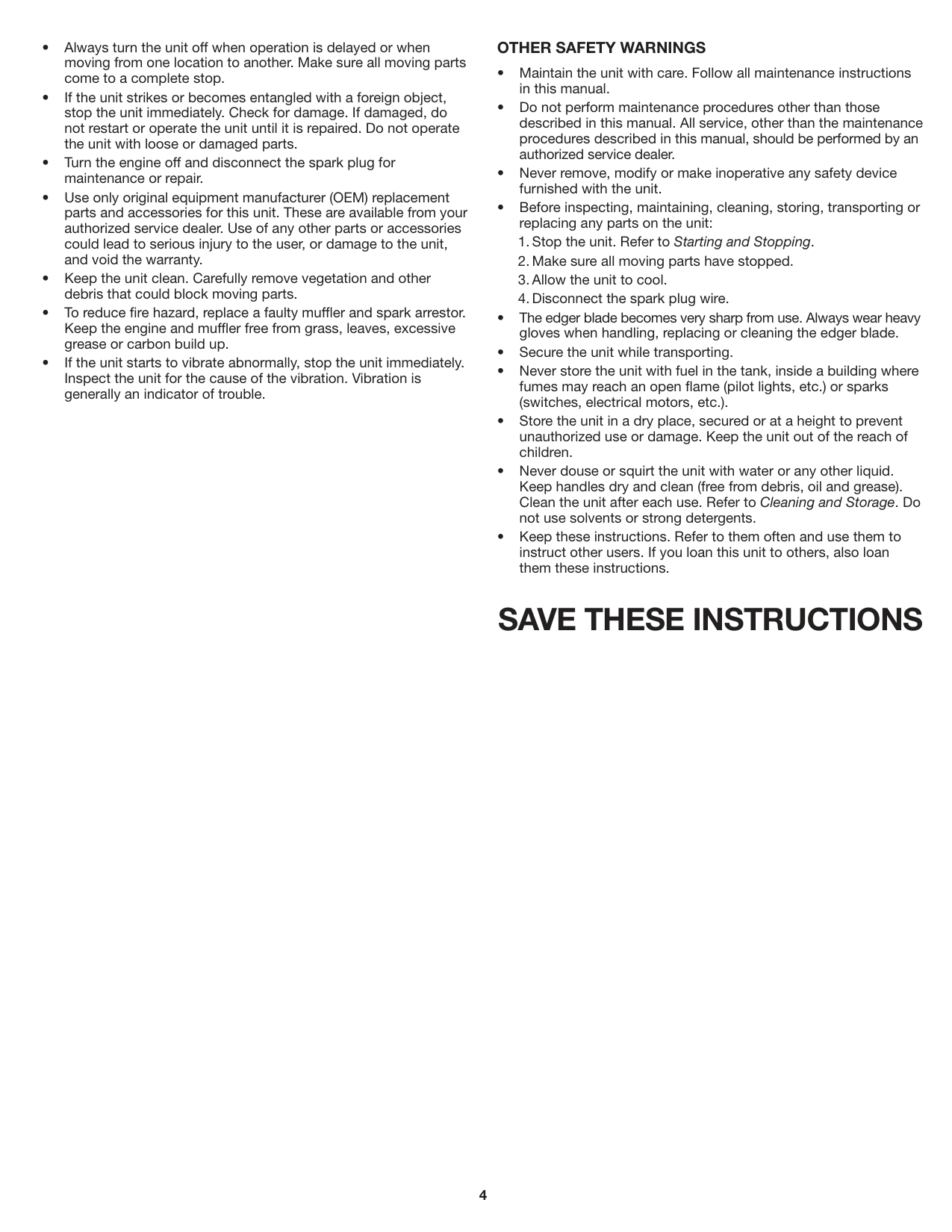

  • • Always turn the unit off when operation is delayed or when moving from one location to another. Make sure all moving parts come to a complete stop.
  • • If the unit strikes or becomes entangled with a foreign object, stop the unit immediately. Check for damage. If damaged, do not restart or operate the unit until it is repaired. Do not operate the unit with loose or damaged parts.
  • • Turn the engine off and disconnect the spark plug for maintenance or repair.
  • • Use only original equipment manufacturer (OEM) replacement parts and accessories for this unit. These are available from your authorized service dealer. Use of any other parts or accessories could lead to serious injury to the user, or damage to the unit, and void the warranty.
  • • Keep the unit clean. Carefully remove vegetation and other debris that could block moving parts.
  • • To reduce fire hazard, replace a faulty muffler and spark arrestor. Keep the engine and muffler free from grass, leaves, excessive grease or carbon build up.
  • • If the unit starts to vibrate abnormally, stop the unit immediately. Inspect the unit for the cause of the vibration. Vibration is generally an indicator of trouble.

    • ###### OTHER SAFETY WARNINGS

  • • Maintain the unit with care. Follow all maintenance instructions in this manual.
  • • Do not perform maintenance procedures other than those described in this manual. All service, other than the maintenance procedures described in this manual, should be performed by an authorized service dealer.
  • • Never remove, modify or make inoperative any safety device furnished with the unit.
  • • Before inspecting, maintaining, cleaning, storing, transporting or replacing any parts on the unit:

  • 1.Stop the unit. Refer to Starting and Stopping.
  • 2.Make sure all moving parts have stopped.
  • 3.Allow the unit to cool.
  • 4.Disconnect the spark plug wire.

  • • The edger blade becomes very sharp from use. Always wear heavy gloves when handling, replacing or cleaning the edger blade.

    • Page 4
    Craftsman E410 manual — page 4

  • • Secure the unit while transporting.
  • • Never store the unit with fuel in the tank, inside a building where fumes may reach an open flame (pilot lights, etc.) or sparks (switches, electrical motors, etc.).
  • • Store the unit in a dry place, secured or at a height to prevent unauthorized use or damage. Keep the unit out of the reach of children.
  • • Never douse or squirt the unit with water or any other liquid. Keep handles dry and clean (free from debris, oil and grease). Clean the unit after each use. Refer to Cleaning and Storage. Do not use solvents or strong detergents.
  • • Keep these instructions. Refer to them often and use them to instruct other users. If you loan this unit to others, also loan them these instructions.

    • SAVE THESE INSTRUCTIONS

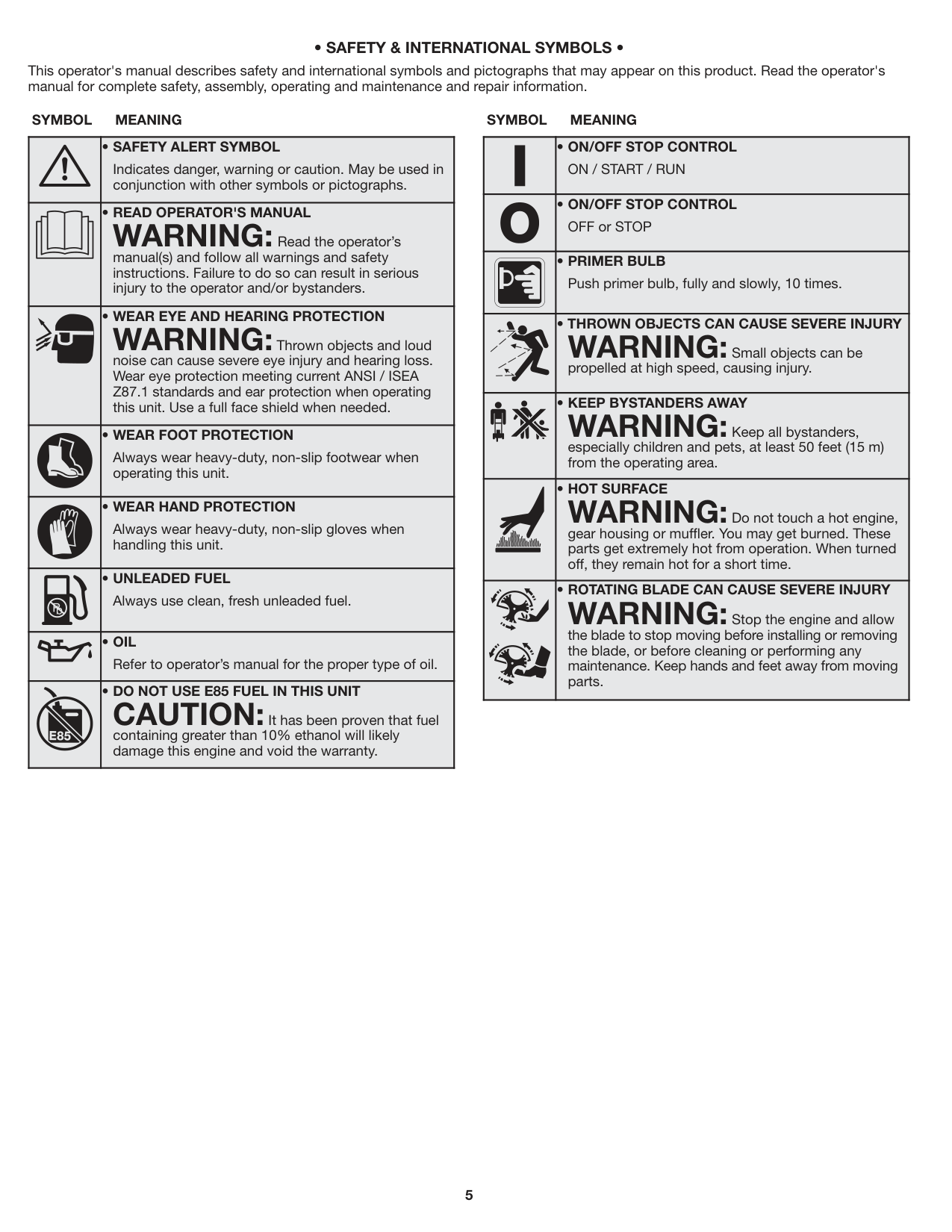

    ###### • SAFETY & INTERNATIONAL SYMBOLS •

    This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

    ####### SYMBOL MEANING SYMBOL MEANING

    | |• SAFETY ALERT SYMBOL

    Indicates danger, warning or caution. May be used in conjunction with other symbols or pictographs.| |---|---| | |• READ OPERATOR'S MANUAL

    WARNING:Read the operator’s manual(s) and follow all warnings and safety instructions. Failure to do so can result in serious injury to the operator and/or bystanders.| | |• WEAR EYE AND HEARING PROTECTION

    WARNING:Thrown objects and loud noise can cause severe eye injury and hearing loss. Wear eye protection meeting current ANSI / ISEA Z87.1 standards and ear protection when operating this unit. Use a full face shield when needed.| | |• WEAR FOOT PROTECTION

    Always wear heavy-duty, non-slip footwear when operating this unit.| | |• WEAR HAND PROTECTION

    Always wear heavy-duty, non-slip gloves when handling this unit.| | |• UNLEADED FUEL

    Always use clean, fresh unleaded fuel.| | |• OIL

    Refer to operator’s manual for the proper type of oil.| | |• DO NOT USE E85 FUEL IN THIS UNIT

    CAUTION:It has been proven that fuel containing greater than 10% ethanol will likely damage this engine and void the warranty.|

    | |• ON/OFF STOP CONTROL

    ON / START / RUN| |---|---| | |• ON/OFF STOP CONTROL

    OFF or STOP| | |• PRIMER BULB

    Push primer bulb, fully and slowly, 10 times.| | |• THROWN OBJECTS CAN CAUSE SEVERE INJURY

    WARNING:Small objects can be

    propelled at high speed, causing injury.| | |• KEEP BYSTANDERS AWAY

    WARNING:Keep all bystanders, especially children and pets, at least 50 feet (15 m) from the operating area.| | |• HOT SURFACE

    WARNING:Do not touch a hot engine, gear housing or muffler. You may get burned. These parts get extremely hot from operation. When turned off, they remain hot for a short time.| | |• ROTATING BLADE CAN CAUSE SEVERE INJURY

    WARNING:Stop the engine and allow the blade to stop moving before installing or removing the blade, or before cleaning or performing any maintenance. Keep hands and feet away from moving parts.|

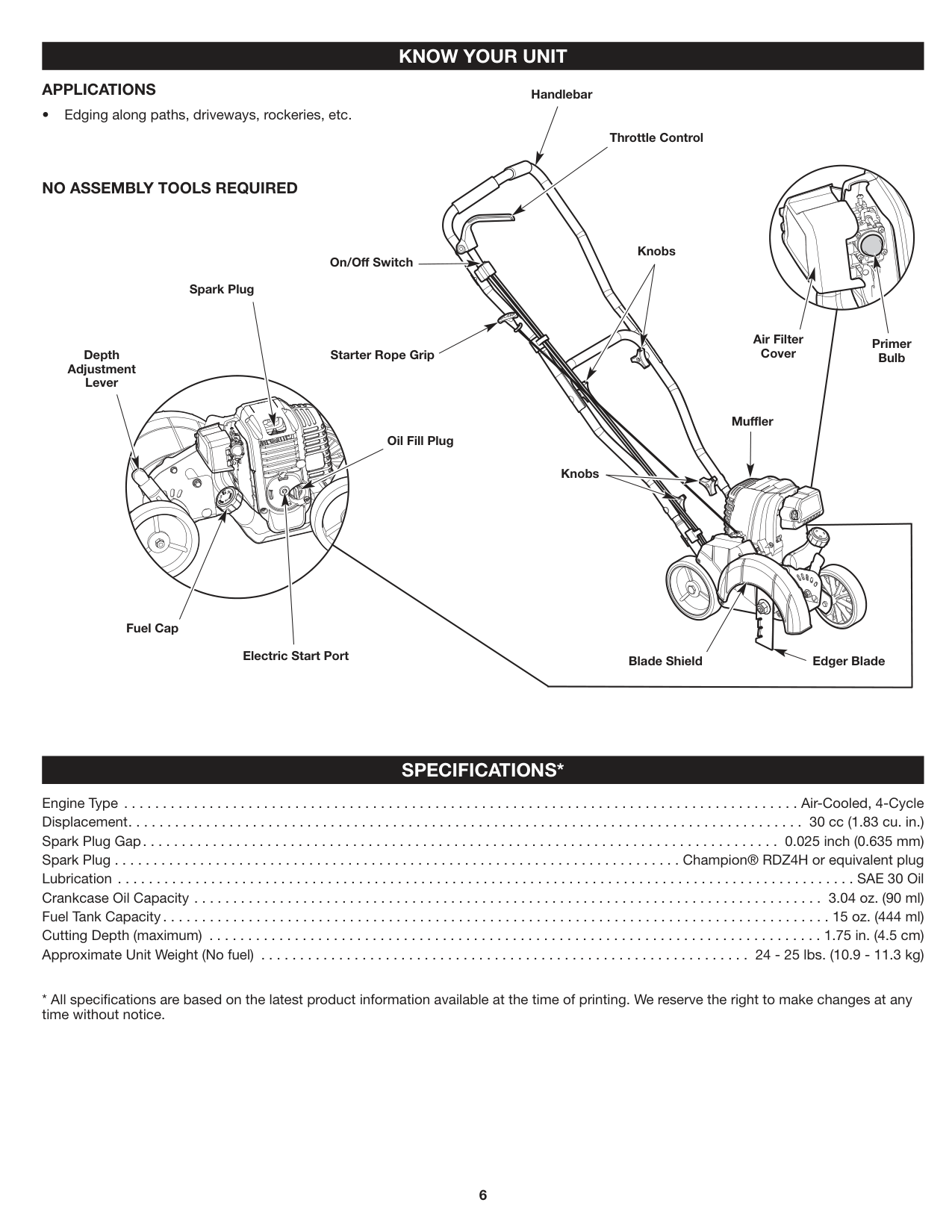

    #### KNOW YOUR UNIT APPLICATIONS

    Handlebar

    • Edging along paths, driveways, rockeries, etc.

    Throttle Control

    ###### NO ASSEMBLY TOOLS REQUIRED

    Page 5
    Craftsman E410 manual — page 5

    Knobs

    On/Off Switch

    Spark Plug

    Air Filter Cover

    Primer Bulb

    Depth Adjustment Lever

    Starter Rope Grip

    Muffler

    Oil Fill Plug

    Knobs

    Fuel Cap

    Electric Start Port Edger BladeBlade Shield

    #### SPECIFICATIONS*

    Engine Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Air-Cooled, 4-Cycle Displacement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 cc (1.83 cu. in.) Spark Plug Gap. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 inch (0.635 mm) Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Champion® RDZ4H or equivalent plug Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SAE 30 Oil Crankcase Oil Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.04 oz. (90 ml) Fuel Tank Capacity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 oz. (444 ml) Cutting Depth (maximum) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.75 in. (4.5 cm) Approximate Unit Weight (No fuel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 - 25 lbs. (10.9 - 11.3 kg)

  • All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

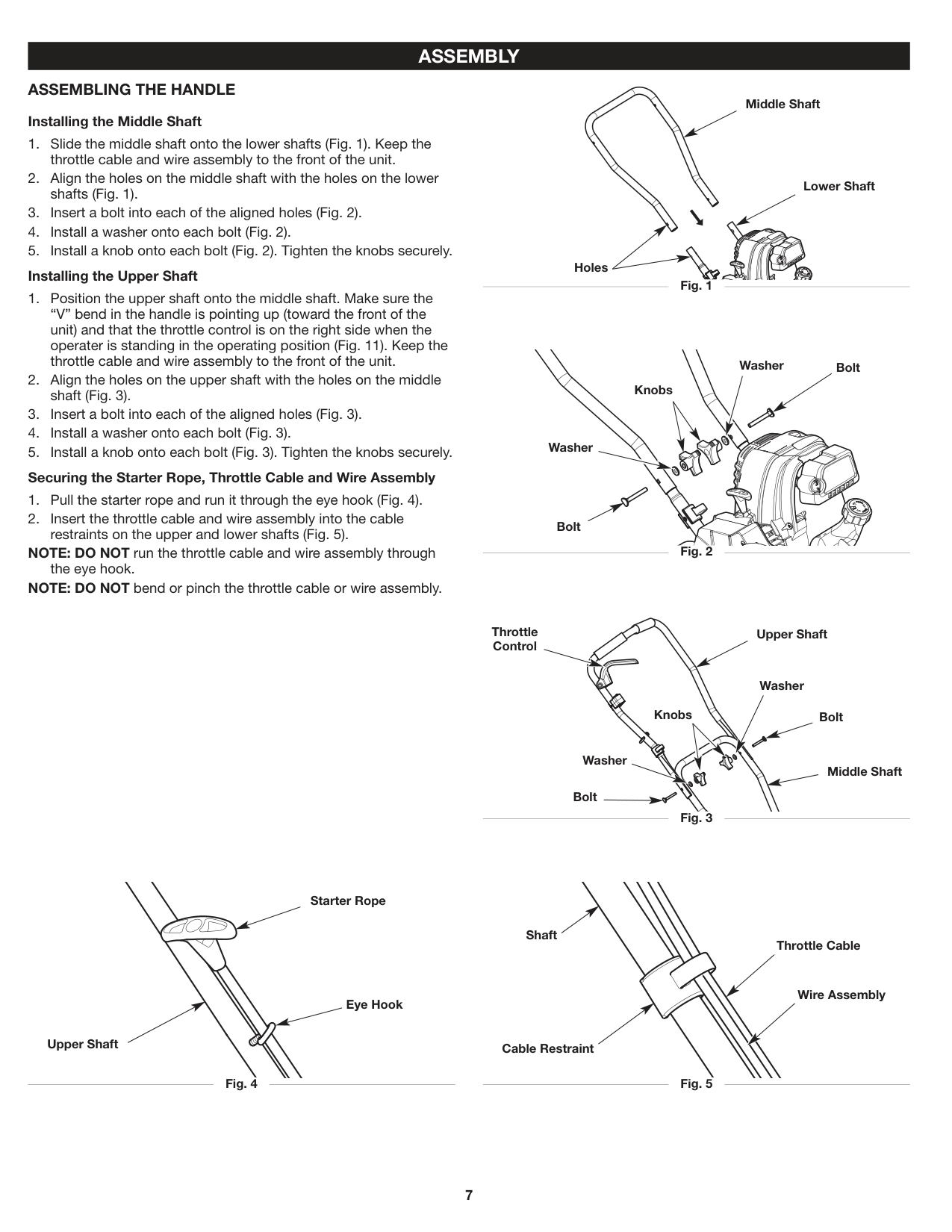

    • #### ASSEMBLY

    ###### ASSEMBLING THE HANDLE Installing the Middle Shaft

  • 1. Slide the middle shaft onto the lower shafts (Fig. 1). Keep the throttle cable and wire assembly to the front of the unit.
  • 2. Align the holes on the middle shaft with the holes on the lower shafts (Fig. 1).
  • 3. Insert a bolt into each of the aligned holes (Fig. 2).
  • 4. Install a washer onto each bolt (Fig. 2).
  • 5. Install a knob onto each bolt (Fig. 2). Tighten the knobs securely. Installing the Upper Shaft

  • 1. Position the upper shaft onto the middle shaft. Make sure the “V” bend in the handle is pointing up (toward the front of the unit) and that the throttle control is on the right side when the operater is standing in the operating position (Fig. 11). Keep the throttle cable and wire assembly to the front of the unit.
  • 2. Align the holes on the upper shaft with the holes on the middle shaft (Fig. 3).
  • 3. Insert a bolt into each of the aligned holes (Fig. 3).

    • Page 6
    Craftsman E410 manual — page 6

  • 4. Install a washer onto each bolt (Fig. 3).
  • 5. Install a knob onto each bolt (Fig. 3). Tighten the knobs securely. Securing the Starter Rope, Throttle Cable and Wire Assembly

  • 1. Pull the starter rope and run it through the eye hook (Fig. 4).
  • 2. Insert the throttle cable and wire assembly into the cable restraints on the upper and lower shafts (Fig. 5).

    • NOTE: DO NOT run the throttle cable and wire assembly through

    the eye hook.

    NOTE: DO NOT bend or pinch the throttle cable or wire assembly.

    Middle Shaft

    Lower Shaft

    Holes

    Fig. 1

    BoltWasher

    Knobs

    Washer

    Bolt

    Fig. 2

    Throttle Control

    Upper Shaft

    Washer

    Knobs Bolt

    Washer

    Middle Shaft

    Bolt

    Page 7
    Craftsman E410 manual — page 7

    Fig. 3

    Upper Shaft

    Starter Rope

    Fig. 4

    Eye Hook

    Shaft

    Cable Restraint

    Throttle Cable

    Wire Assembly

    Fig. 5

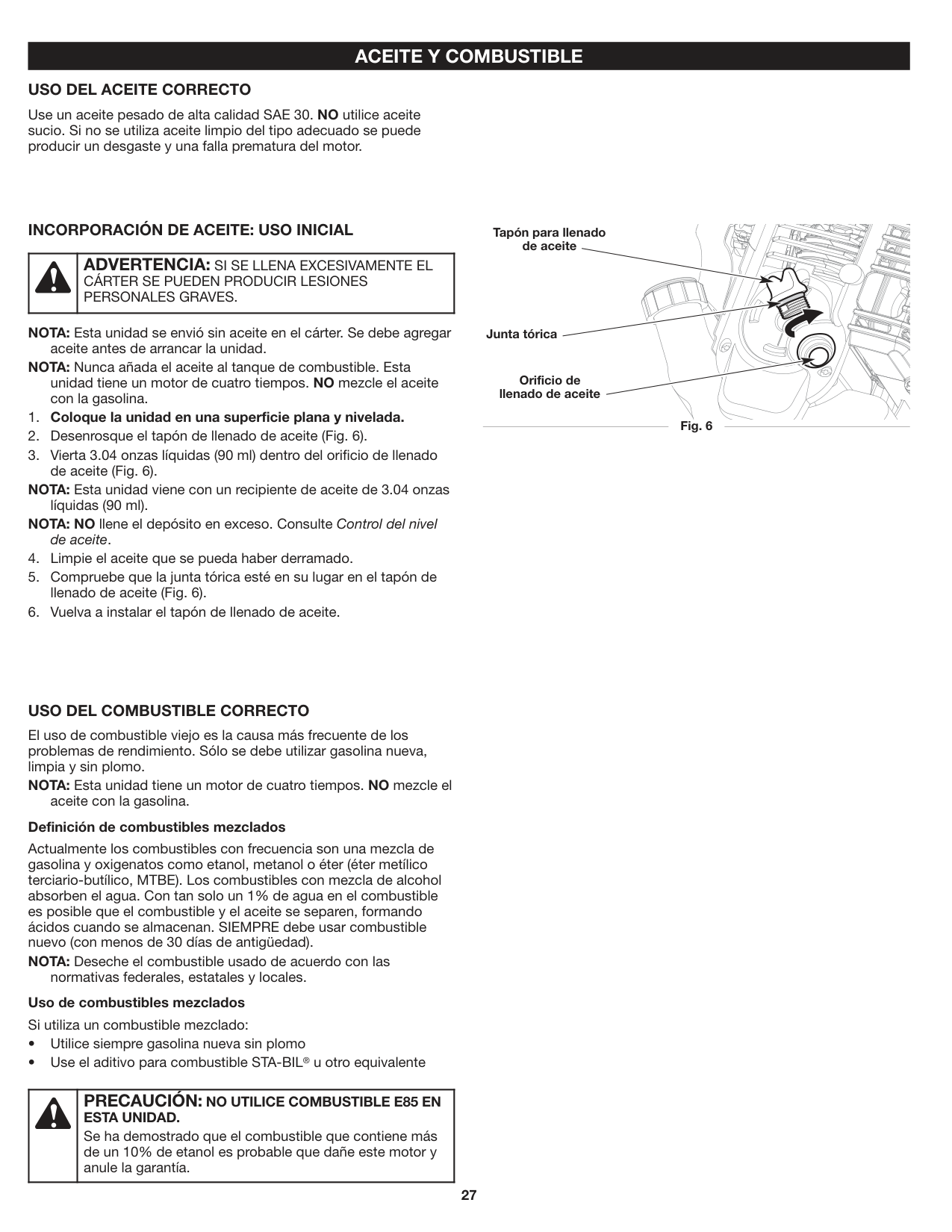

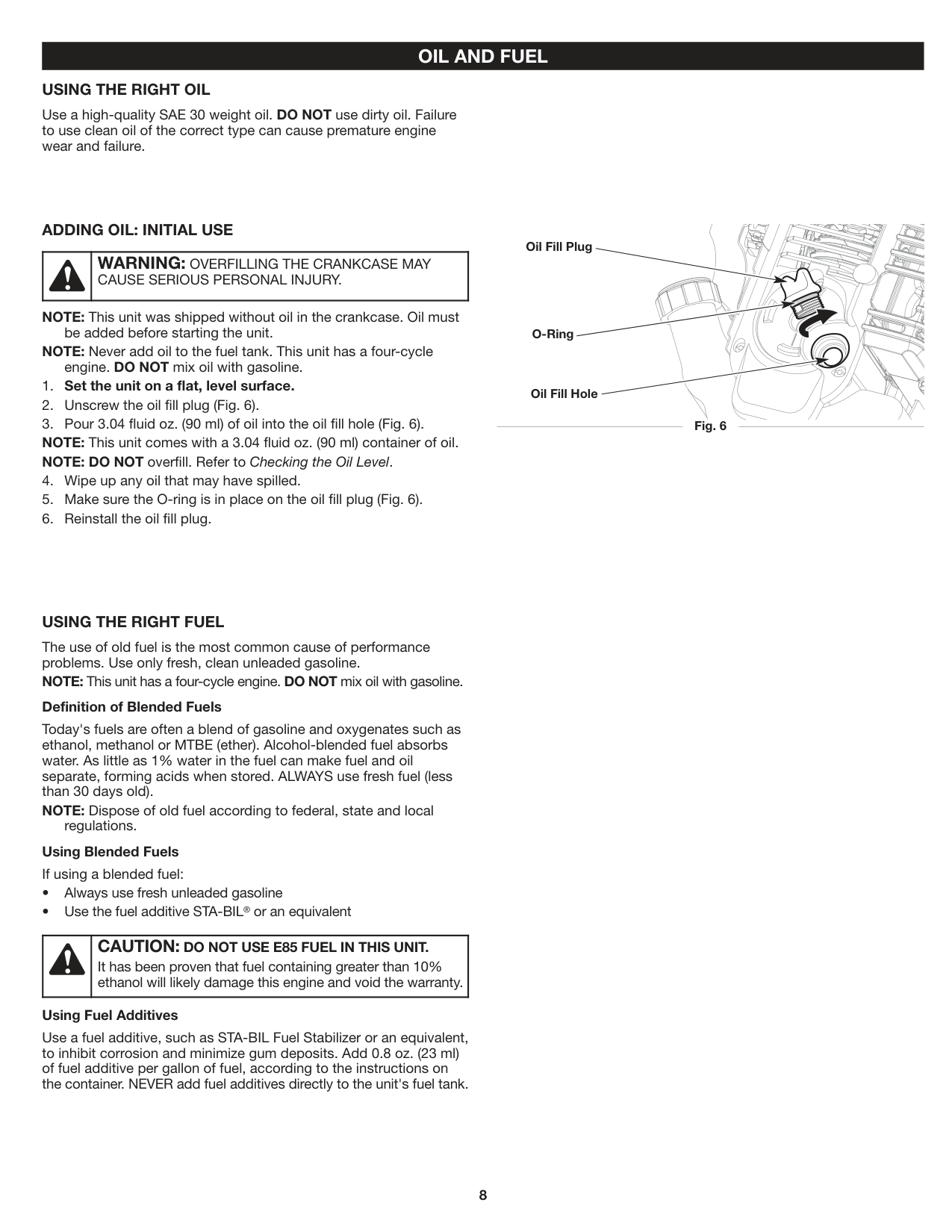

    #### OIL AND FUEL USING THE RIGHT OIL

    Use a high-quality SAE 30 weight oil. DO NOT use dirty oil. Failure to use clean oil of the correct type can cause premature engine wear and failure.

    ###### ADDING OIL: INITIAL USE

    | |WARNING: OVERFILLING THE CRANKCASE MAY CAUSE SERIOUS PERSONAL INJURY.| |---|---|

    NOTE: This unit was shipped without oil in the crankcase. Oil must

    be added before starting the unit.

    NOTE: Never add oil to the fuel tank. This unit has a four-cycle

    engine. DO NOT mix oil with gasoline.

  • 1. Set the unit on a flat, level surface.
  • 2. Unscrew the oil fill plug (Fig. 6).
  • 3. Pour 3.04 fluid oz. (90 ml) of oil into the oil fill hole (Fig. 6). NOTE: This unit comes with a 3.04 fluid oz. (90 ml) container of oil. NOTE: DO NOT overfill. Refer to Checking the Oil Level.
  • 4. Wipe up any oil that may have spilled.
  • 5. Make sure the O-ring is in place on the oil fill plug (Fig. 6).
  • 6. Reinstall the oil fill plug.

    • Page 8
    Craftsman E410 manual — page 8

    Oil Fill Plug

    O-Ring

    Oil Fill Hole

    Fig. 6

    ###### USING THE RIGHT FUEL

    The use of old fuel is the most common cause of performance problems. Use only fresh, clean unleaded gasoline.

    NOTE: This unit has a four-cycle engine. DO NOT mix oil with gasoline. Definition of Blended Fuels

    Today's fuels are often a blend of gasoline and oxygenates such as ethanol, methanol or MTBE (ether). Alcohol-blended fuel absorbs water. As little as 1% water in the fuel can make fuel and oil separate, forming acids when stored. ALWAYS use fresh fuel (less than 30 days old). NOTE: Dispose of old fuel according to federal, state and local

    regulations. Using Blended Fuels If using a blended fuel:

  • • Always use fresh unleaded gasoline
  • • Use the fuel additive STA-BIL® or an equivalent

    • | |CAUTION: DO NOT USE E85 FUEL IN THIS UNIT. It has been proven that fuel containing greater than 10% ethanol will likely damage this engine and void the warranty.| |---|---|

    ####### Using Fuel Additives

    Use a fuel additive, such as STA-BIL Fuel Stabilizer or an equivalent, to inhibit corrosion and minimize gum deposits. Add 0.8 oz. (23 ml) of fuel additive per gallon of fuel, according to the instructions on the container. NEVER add fuel additives directly to the unit's fuel tank.

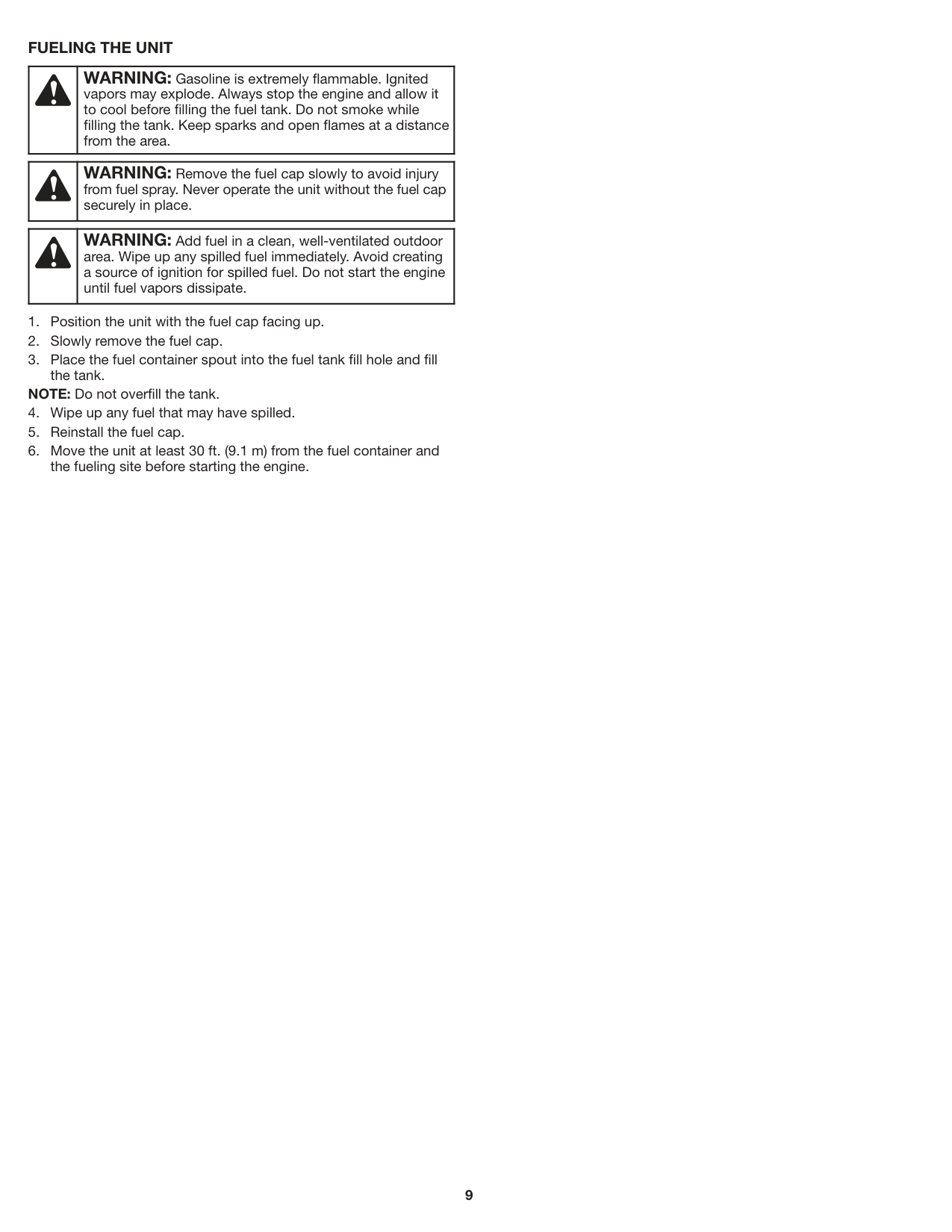

    ###### FUELING THE UNIT

    | |WARNING: Gasoline is extremely flammable. Ignited vapors may explode. Always stop the engine and allow it to cool before filling the fuel tank. Do not smoke while filling the tank. Keep sparks and open flames at a distance from the area.| |---|---|

    | |WARNING: Remove the fuel cap slowly to avoid injury from fuel spray. Never operate the unit without the fuel cap securely in place.| |---|---|

    | |WARNING: Add fuel in a clean, well-ventilated outdoor area. Wipe up any spilled fuel immediately. Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors dissipate.| |---|---|

    Page 9
    Craftsman E410 manual — page 9

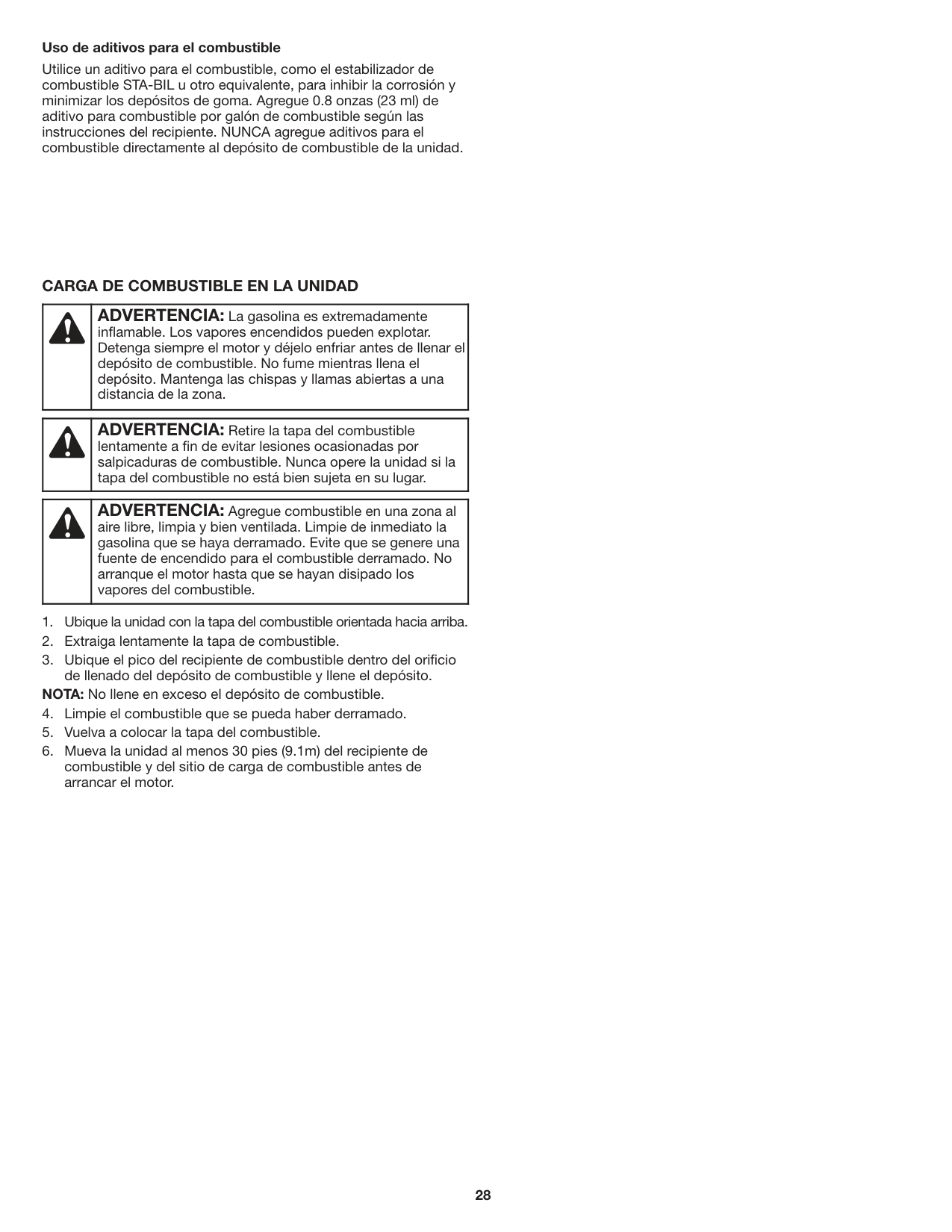

  • 1. Position the unit with the fuel cap facing up.
  • 2. Slowly remove the fuel cap.
  • 3. Place the fuel container spout into the fuel tank fill hole and fill the tank.

    • NOTE: Do not overfill the tank.

  • 4. Wipe up any fuel that may have spilled.
  • 5. Reinstall the fuel cap.
  • 6. Move the unit at least 30 ft. (9.1 m) from the fuel container and the fueling site before starting the engine.

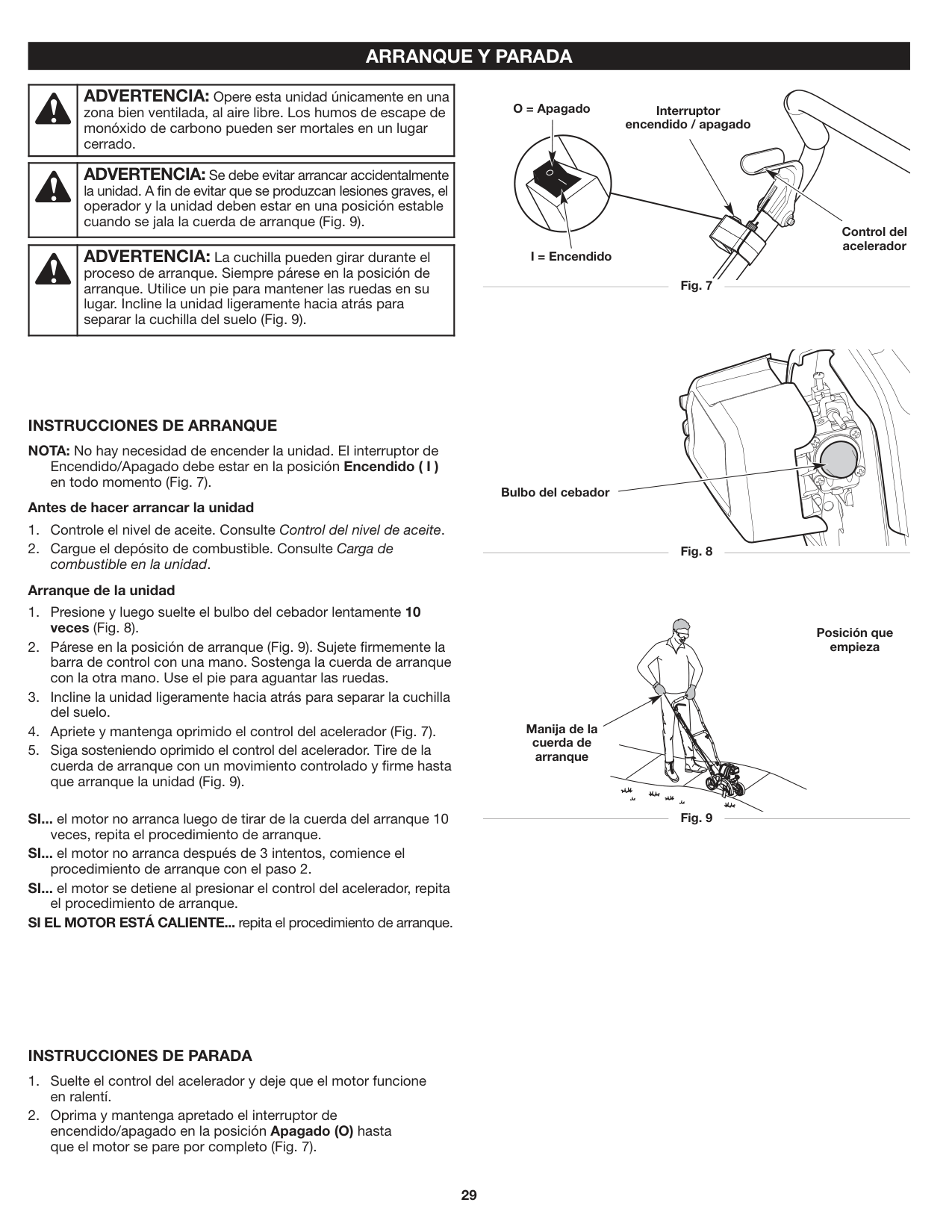

    • #### STARTING AND STOPPING

    | |WARNING: Operate this unit only in a well-ventilated outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area.| |---|---|

    | |WARNING: Avoid accidentally starting the unit. To avoid serious injury, the operator and the unit must be in a stable position when pulling the starter rope (Fig. 9).| |---|---|

    | |WARNING: The blade may rotate during the starting process. Always stand in the starting position. Use one foot to hold the wheels in place. Tilt the unit back slightly to bring the blade off the ground (Fig. 9).| |---|---|

    STARTING INSTRUCTIONS NOTE: There is no need to turn the unit on. The On/Off switch is in

    the On ( I ) position at all times (Fig. 7). Before Starting the Unit

  • 1. Check the oil level. Refer to Checking the Oil Level.
  • 2. Fill the fuel tank. Refer to Fueling the Unit. Starting the Unit

  • 1. Slowly press and release the primer bulb 10 times (Fig. 8).
  • 2. Stand in the starting position (Fig. 9). Hold the handlebar firmly with one hand. Hold the starter rope with the other hand. Use one foot to hold the wheels in place.
  • 3. Tilt the unit back slightly to bring the blade off the ground.
  • 4. Squeeze and hold the throttle control (Fig. 7).
  • 5. Continue to hold the throttle control. Pull the starter rope with a controlled and steady motion until the unit starts (Fig. 9).

    • IF... the engine does not start after pulling the starter rope 10 times,

    repeat the starting procedure.

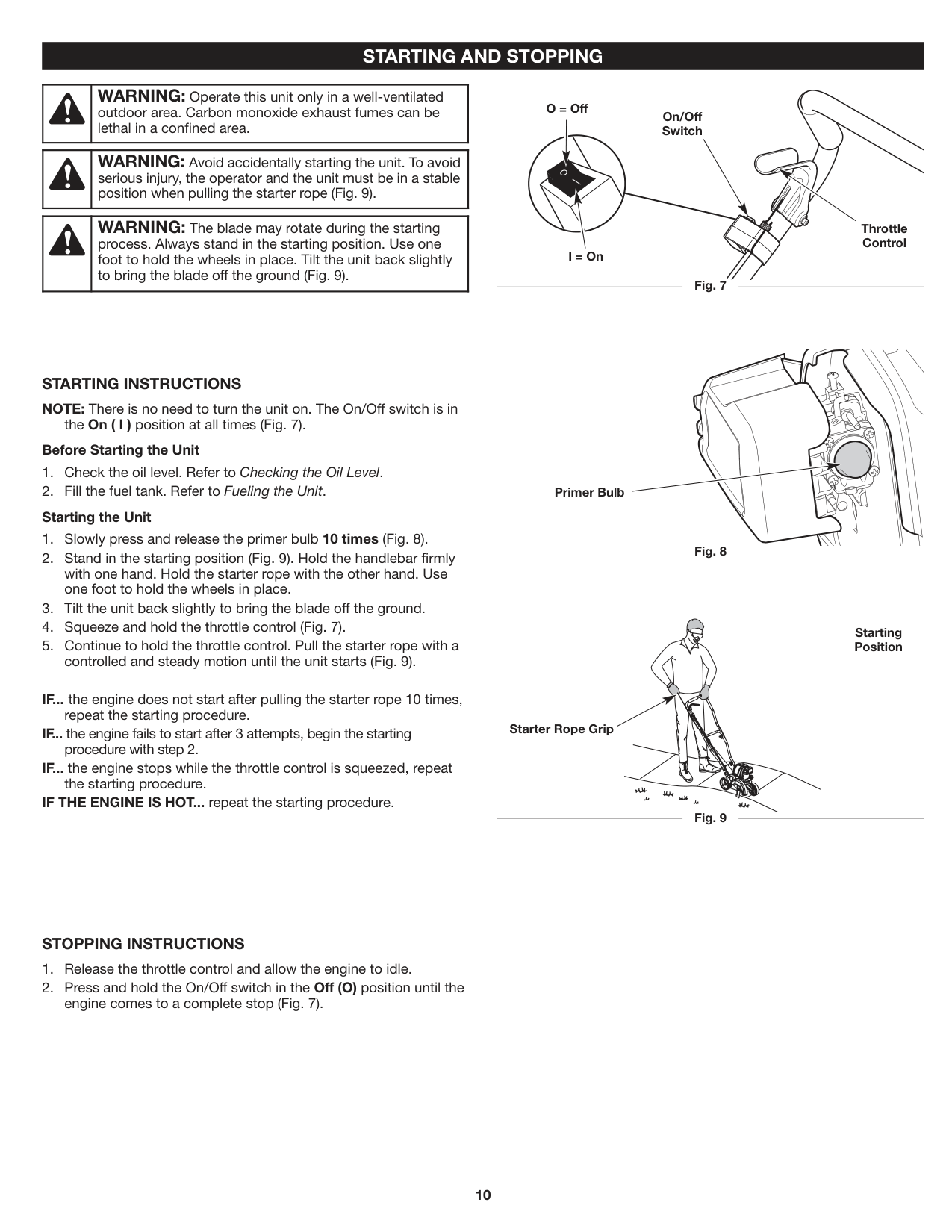

    Page 10
    Craftsman E410 manual — page 10

    IF... the engine fails to start after 3 attempts, begin the starting

    procedure with step 2.

    IF... the engine stops while the throttle control is squeezed, repeat

    the starting procedure.

    IF THE ENGINE IS HOT... repeat the starting procedure.

    O = Off

    On/Off Switch

    Throttle Control

    I = On

    Fig. 7

  • Fig. 8

    • Primer Bulb

  • Fig. 9

    • Starting Position

    Starter Rope Grip

    ###### STOPPING INSTRUCTIONS

  • 1. Release the throttle control and allow the engine to idle.
  • 2. Press and hold the On/Off switch in the Off (O) position until the engine comes to a complete stop (Fig. 7).

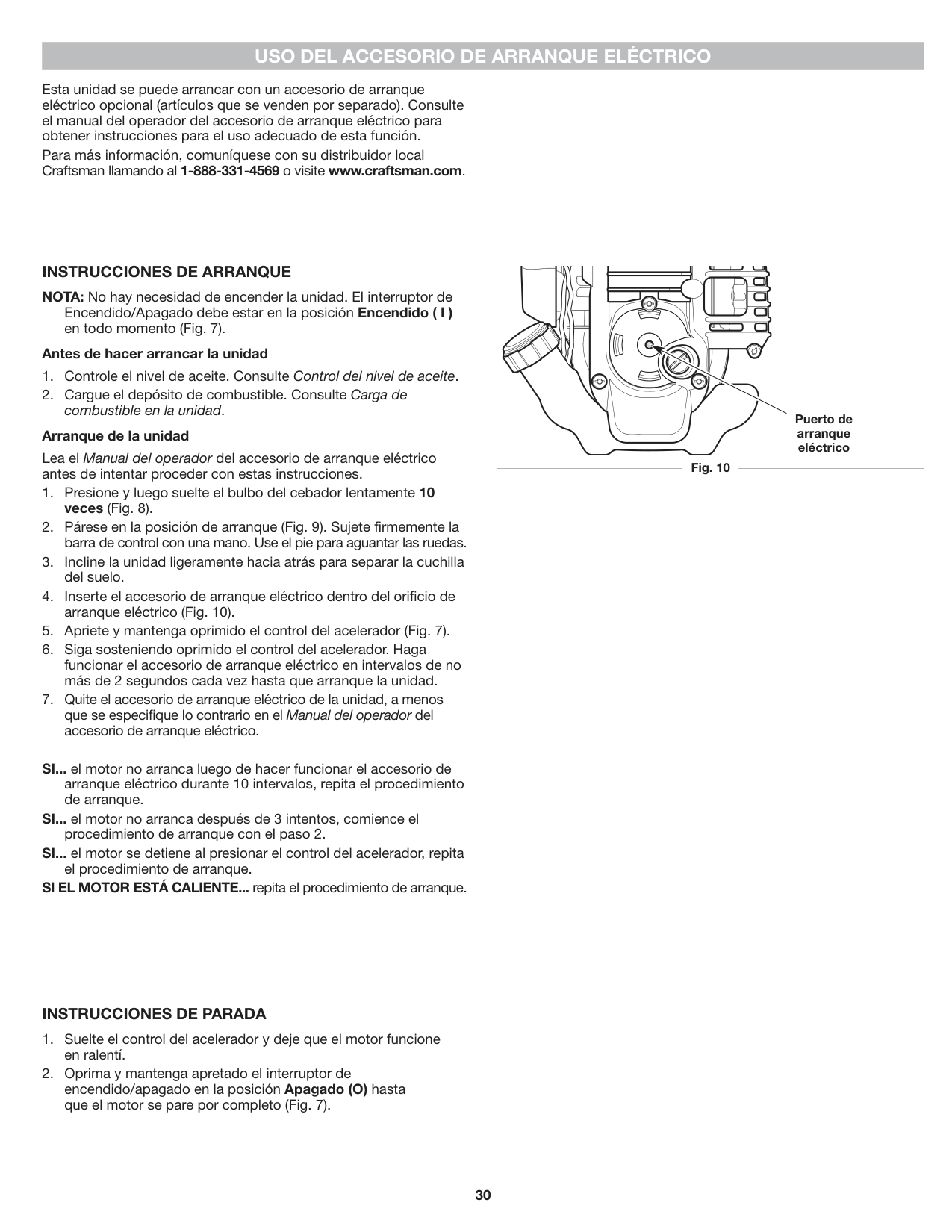

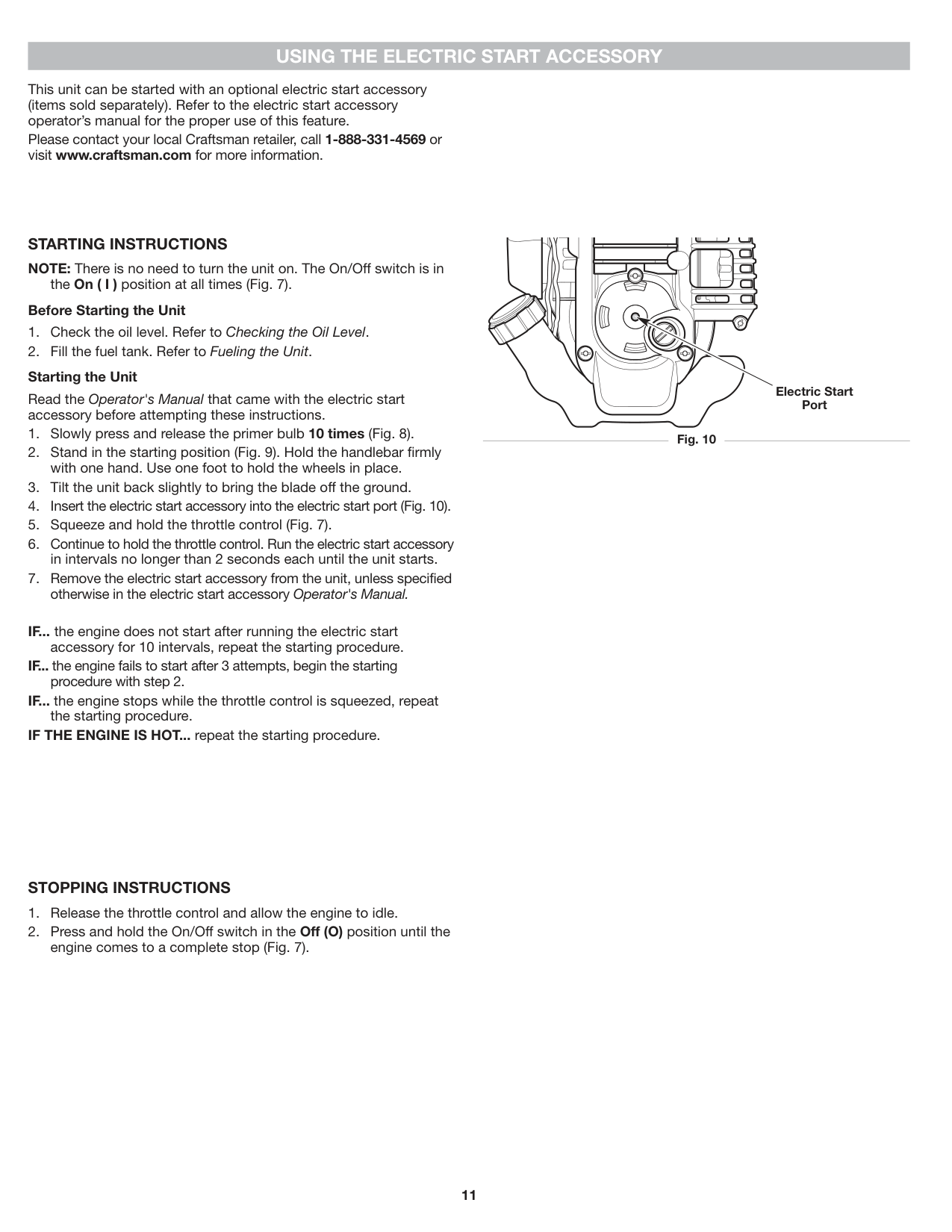

    • #### USING THE ELECTRIC START ACCESSORY

    This unit can be started with an optional electric start accessory (items sold separately). Refer to the electric start accessory operator’s manual for the proper use of this feature. Please contact your local Craftsman retailer, call 1-888-331-4569 or visit www.craftsman.com for more information.

    STARTING INSTRUCTIONS NOTE: There is no need to turn the unit on. The On/Off switch is in

    the On ( I ) position at all times (Fig. 7). Before Starting the Unit

    Page 11
    Craftsman E410 manual — page 11

  • 1. Check the oil level. Refer to Checking the Oil Level.
  • 2. Fill the fuel tank. Refer to Fueling the Unit. Starting the Unit

    • Read the Operator's Manual that came with the electric start accessory before attempting these instructions.

  • 1. Slowly press and release the primer bulb 10 times (Fig. 8).
  • 2. Stand in the starting position (Fig. 9). Hold the handlebar firmly with one hand. Use one foot to hold the wheels in place.
  • 3. Tilt the unit back slightly to bring the blade off the ground.
  • 4. Insert the electric start accessory into the electric start port (Fig. 10).
  • 5. Squeeze and hold the throttle control (Fig. 7).
  • 6. Continue to hold the throttle control. Run the electric start accessory in intervals no longer than 2 seconds each until the unit starts.
  • 7. Remove the electric start accessory from the unit, unless specified otherwise in the electric start accessory Operator's Manual.

    • Electric Start Port

    Fig. 10

    IF... the engine does not start after running the electric start

    accessory for 10 intervals, repeat the starting procedure. IF... the engine fails to start after 3 attempts, begin the starting

    procedure with step 2.

    IF... the engine stops while the throttle control is squeezed, repeat

    the starting procedure.

    IF THE ENGINE IS HOT... repeat the starting procedure.

    ###### STOPPING INSTRUCTIONS

  • 1. Release the throttle control and allow the engine to idle.
  • 2. Press and hold the On/Off switch in the Off (O) position until the engine comes to a complete stop (Fig. 7).

    • #### OPERATION

    | |WARNING: Dress properly to reduce the risk of injury when operating this unit. Do not wear loose clothing or jewelry. Wear eye and ear/hearing protection. Wear heavy long pants, boots and gloves. Do not wear short pants, sandals or operate barefoot.| |---|---|

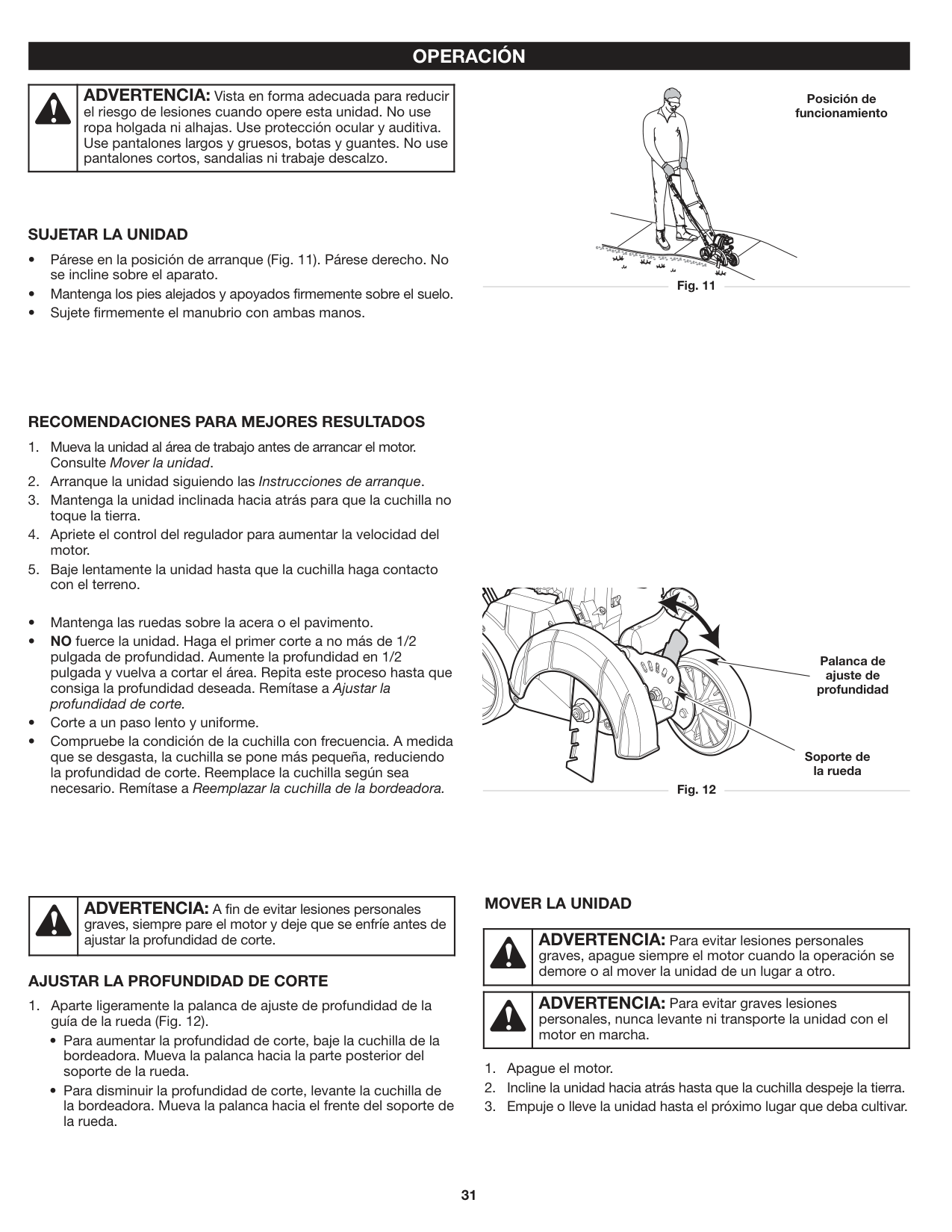

    ###### HOLDING THE UNIT

    Page 12
    Craftsman E410 manual — page 12

  • • Stand in the operating position (Fig. 11). Stand up straight. Do not bend over.
  • • Keep feet apart and firmly planted.
  • • Hold the handlebar firmly with both hands.

    • ###### TIPS FOR BEST RESULTS

  • 1. Move the unit to the work area prior to starting the engine. Refer to Moving the Unit.
  • 2. Start the unit as described in the Starting Instructions.
  • 3. Keep the unit tilted back so the blade does not touch the ground.
  • 4. Squeeze the throttle control to increase the engine speed.
  • 5. Slowly lower the unit until the blade makes contact with the ground.

  • • Keep the wheel on the sidewalk or pavement.
  • • DO NOT force the unit. Make the first cut no more than 1/2” deep. Increase the depth by 1/2” and cut the area again. Repeat this process until the desired depth is achieved. Refer to Adjusting the Cutting Depth.
  • • Cut at a slow, even pace.
  • • Frequently check the condition of the blade. As it wears, the blade will become smaller, reducing the cutting depth. Replace the blade as needed. Refer to Replacing the Edger Blade.

    • Operating Position

  • Fig. 11
  • Fig. 12

    • Depth Adjustment Lever

    Wheel Bracket

    | |WARNING: To avoid serious personal injury, always stop the engine and allow it to cool before adjusting the cutting depth.| |---|---|

    ###### ADJUSTING THE CUTTING DEPTH

  • Gently pull the depth adjustment lever away from the wheel bracket (Fig. 12).

  • • To increase the cutting depth, lower the edger blade. Move the lever toward the rear of the wheel bracket.
  • • To decrease the cutting depth, raise the edger blade. Move the lever toward the front of the wheel bracket.

    • ###### MOVING THE UNIT

    | |WARNING: To prevent serious personal injury, always stop the engine when operation is delayed or when moving the unit from one location to another.|

    Page 13
    Craftsman E410 manual — page 13

    |---|---|

    | |WARNING: To prevent serious personal injury, never pick up or carry the unit while the engine is running.| |---|---|

  • 1. Stop the engine.
  • 2. Tilt the unit back until the blade clears the ground.
  • 3. Push or pull the unit to the next location.

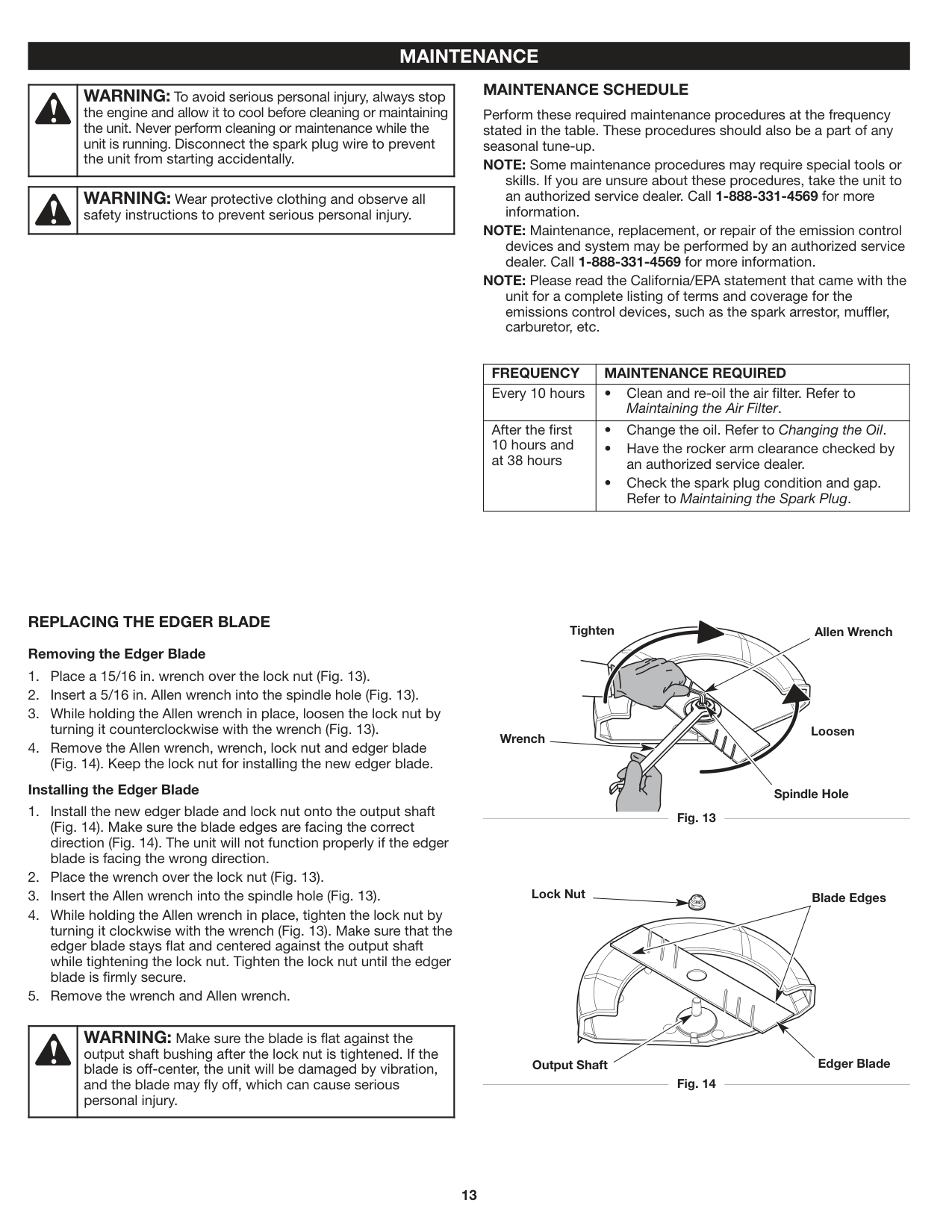

    • #### MAINTENANCE

    | |WARNING: To avoid serious personal injury, always stop the engine and allow it to cool before cleaning or maintaining the unit. Never perform cleaning or maintenance while the unit is running. Disconnect the spark plug wire to prevent the unit from starting accidentally.| |---|---|

    | |WARNING: Wear protective clothing and observe all safety instructions to prevent serious personal injury.| |---|---|

    ###### MAINTENANCE SCHEDULE

    Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up.

    NOTE: Some maintenance procedures may require special tools or skills. If you are unsure about these procedures, take the unit to an authorized service dealer. Call 1-888-331-4569 for more information.

    NOTE: Maintenance, replacement, or repair of the emission control devices and system may be performed by an authorized service dealer. Call 1-888-331-4569 for more information.

    NOTE: Please read the California/EPA statement that came with the unit for a complete listing of terms and coverage for the emissions control devices, such as the spark arrestor, muffler, carburetor, etc.

    |FREQUENCY|MAINTENANCE REQUIRED| |---|---| |Every 10 hours|• Clean and re-oil the air filter. Refer to Maintaining the Air Filter.| |After the first 10 hours and at 38 hours|• Change the oil. Refer to Changing the Oil.
    • Have the rocker arm clearance checked by an authorized service dealer.
    • Check the spark plug condition and gap. Refer to Maintaining the Spark Plug.
    |

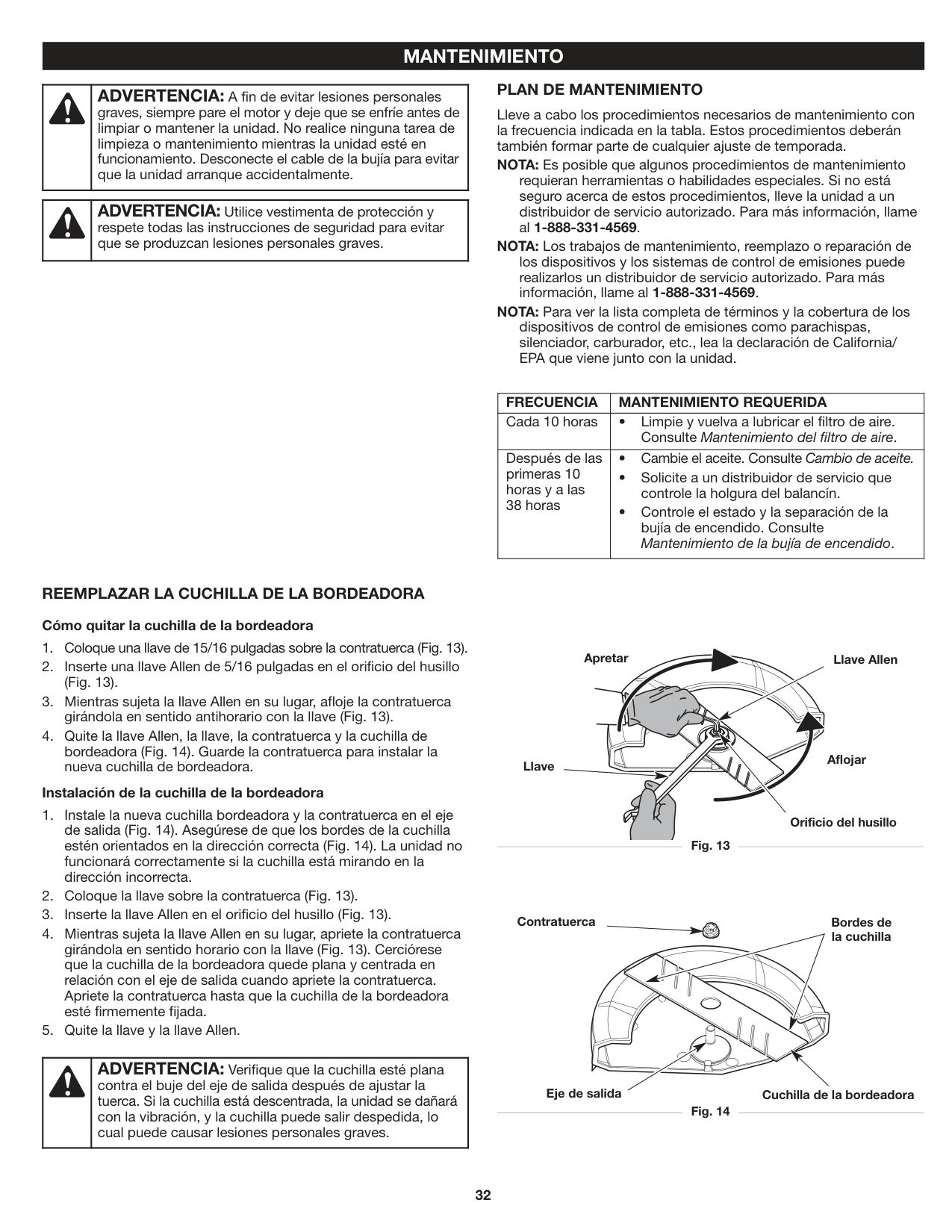

    ###### REPLACING THE EDGER BLADE Removing the Edger Blade

  • 1. Place a 15/16 in. wrench over the lock nut (Fig. 13).
  • 2. Insert a 5/16 in. Allen wrench into the spindle hole (Fig. 13).
  • 3. While holdi ng the Allen wrench in place, loosen the lock nut by turning it counterclock wise with the wrench (Fig. 13).
  • 4. Remove the Allen wrench, wrench, lock nut and edger blade (Fig. 14). Keep the lock nut for installing the new edger blade.

    • Page 14
    Craftsman E410 manual — page 14

    ####### Installing the Edger Blade

  • 1. Install the new edger blade and lock nut onto the output shaft (Fig. 14). Make sure the blade edges are facing the correct direction (Fig. 14). The unit will not function properly if the edger blade is facing the wrong direction.
  • 2. Place the wrench over the lock nut (Fig. 13).
  • 3. Insert the Allen wrench into the spindle hole (Fig. 13).
  • 4. While holdi ng the Allen wrench in place, tighten the lock nut by turning it clock wise with the wrench (Fig. 13). Make sure that the edger blade stays flat and centered against the output shaft while tightening the lock nut. Tighten the lock nut until the edger blade is firmly secure.
  • 5. Remove the wrench and Allen wrench.

    • | |WARNING: Make sure the blade is flat against the output shaft bushing after the lock nut is tightened. If the blade is off-cent er, the unit will be dama ged by vibration, and the blade may fly off, which can cause serious personal inj ury.| |---|---|

    Tighten

    Allen Wrench

    Loosen

    Wrench

    Spindle Hole

    Fig. 13

    Lock Nut

    Blade Edges

    Edger Blade

    Output Shaft

    Fig. 14

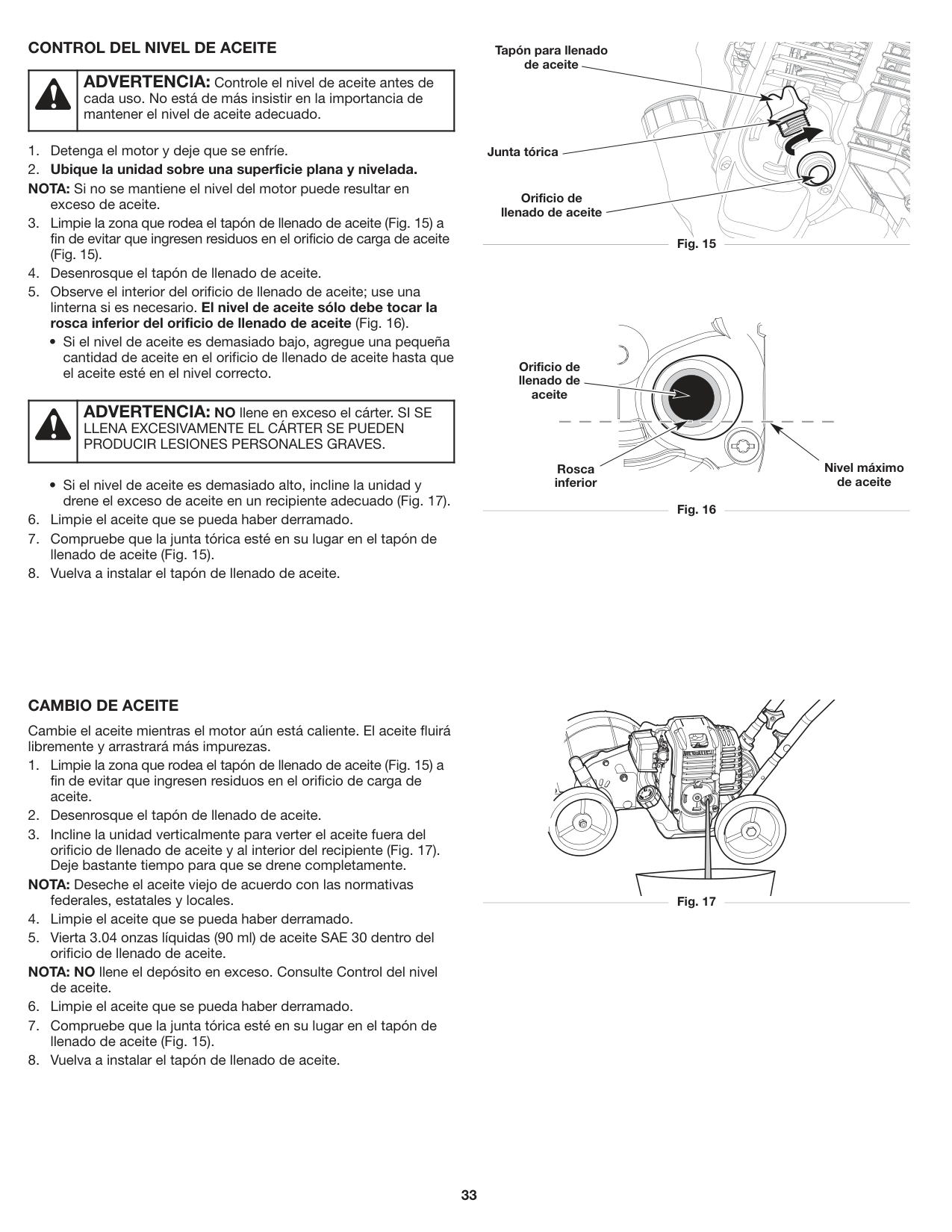

    ###### CHECKING THE OIL LEVEL

    | |WARNING: Check the oil level before each use. The importance of maintaining the proper oil level cannot be overemphasized.| |---|---|

  • 1. Stop the engine and allow it to cool.
  • 2. Set the unit on a flat, level surface. NOTE: Failure to keep the engine level may result in oil overfill.
  • 3. Clean the area around the oil fill plug (Fig. 15) to prevent debris from entering the oil fill hole (Fig. 15).

    • Page 15
    Craftsman E410 manual — page 15

  • 4. Unscrew the oil fill plug.
  • 5. Look into the oil fill hole; use a flashlight if necessary. The oil level should just touch the bottom thread of the oil fill hole (Fig. 16).

  • • If the oil level is too low, add a small amount of oil to the oil fill hole until the oil is at the correct level.
  • • If the oil level is too high, tip the unit and drain the excess oil into an appropriate container (Fig. 17).

  • 6. Wipe up any oil that may have spilled.
  • 7. Make sure the O-ring is in place on the oil fill plug (Fig. 15).
  • 8. Reinstall the oil fill plug.

    • | |WARNING: DO NOT overfill the crankcase. OVERFILLING THE CRANKCASE MAY CAUSE SERIOUS PERSONAL INJURY.| |---|---|

    Oil Fill Plug

    O-Ring

    Oil Fill Hole

    Fig. 15

    Oil Fill Hole

    Maximum Oil Level

    Bottom Thread

    Fig. 16

    ###### CHANGING THE OIL

    Change the oil while the engine is still warm. The oil will flow freely and carry away more impurities.

  • 1. Clean the area around the oil fill plug (Fig. 15) to prevent debris from entering the oil fill hole.
  • 2. Unscrew the oil fill plug.
  • 3. Tip the unit vertically to pour the oil out of the oil fill hole and into a container (Fig. 17). Allow ample time for complete drainage.

    • NOTE: Dispose of the old oil according to federal, state and local

    regulations.

  • 4. Wipe up any oil that may have spilled.

    • Page 16
    Craftsman E410 manual — page 16

  • 5. Pour 3.04 fl.oz. (90 ml) of SAE 30 oil into the oil fill hole. NOTE: DO NOT overfill. Refer to Checking the Oil Level.
  • 6. Wipe up any oil that may have spilled.
  • 7. Make sure the O-ring is in place on the oil fill plug (Fig. 15).
  • 8. Reinstall the oil fill plug.

    • Fig. 17

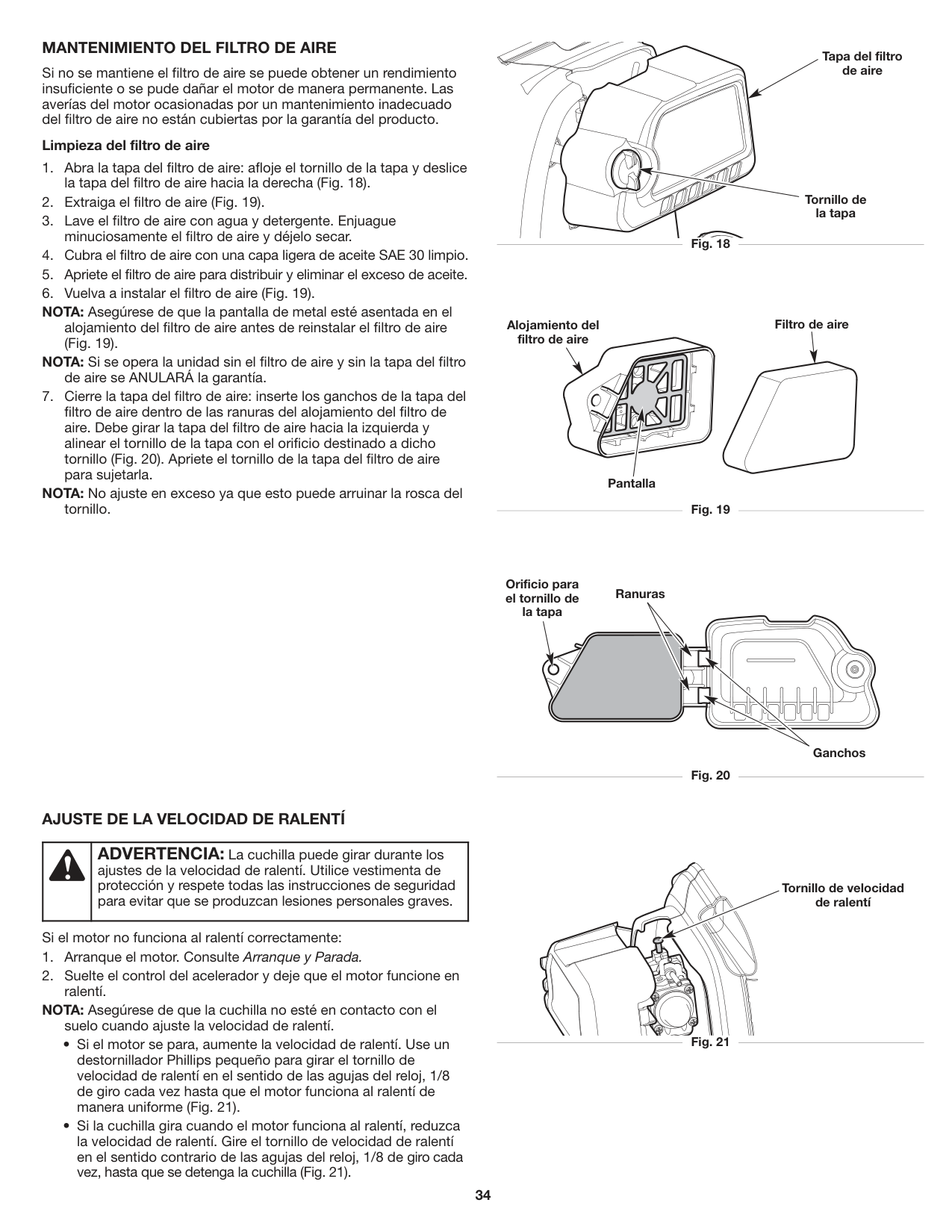

    ###### MAINTAINING THE AIR FILTER

    Failure to maintain the air filter can result in poor performance or can cause permanent damage to the engine. Engine failure due to improper air filter maintenance is not covered by the product warranty.

    ####### Cleaning the Air Filter

  • 1. Open the air filter cover: unscrew the cover screw and swing the air filter cover to the right (Fig. 18).
  • 2. Remove the air filter (Fig. 19).
  • 3. Wash the air filter in detergent and water. Rinse the air filter thoroughly and allow it to dry.
  • 4. Lightly coat the air filter with clean SAE 30 oil.
  • 5. Squeeze the air filter to spread and remove excess oil.
  • 6. Reinstall the air filter (Fig. 19).

    • NOTE: Make sure the metal screen is seated in the air filter housing

    before reinstalling the air filter (Fig. 19).

    NOTE: Operating the unit without the air filter and air filter cover will

    VOID the warranty.

  • 7. Close the air filter cover: insert the hooks on the air filter cover into the slots on the air filter housing. Swing the air filter cover to the left and align the cover screw with the cover screw hole (Fig. 20). Tighten the cover screw to secure the air filter cover.

    • NOTE: Do not over tighten as this may strip the screw.

  • Fig. 18

    • Air Filter Cover

    Cover Screw

  • Fig. 19

    • Air FilterAir Filter Housing

    Page 17
    Craftsman E410 manual — page 17

    Screen

    Cover Screw Hole

    Slots

    | | |---| | | | | | | | |

    Hooks

    Fig. 20

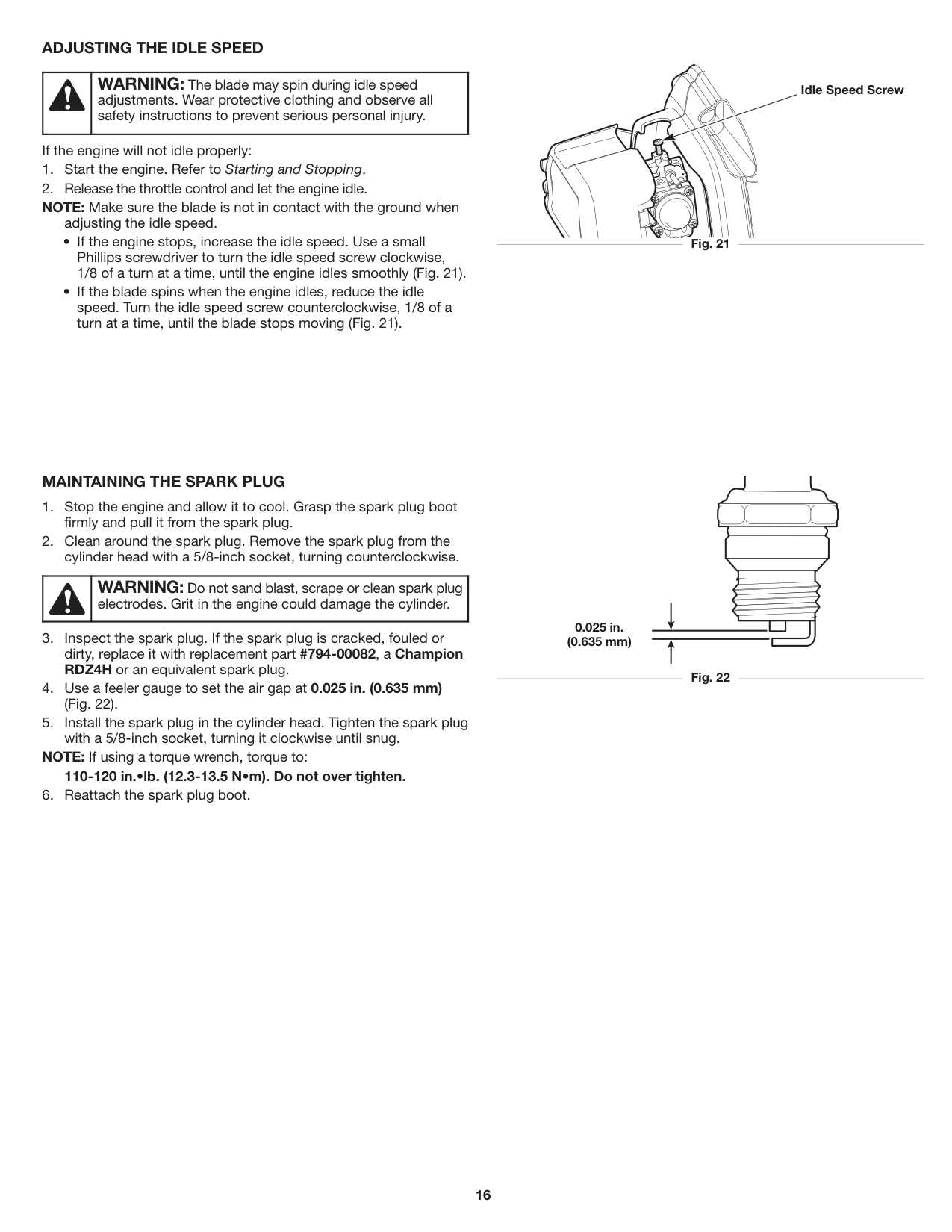

    ###### ADJUSTING THE IDLE SPEED

    | |WARNING: The blade may spin during idle speed adjustments. Wear protective clothing and observe all safety instructions to prevent serious personal injury.| |---|---|

    If the engine will not idle properly:

  • 1. Start the engine. Refer to Starting and Stopping.
  • 2. Release the throttle control and let the engine idle.

    • NOTE: Make sure the blade is not in contact with the ground when

    adjusting the idle speed.

  • • If the engine stops, increase the idle speed. Use a small Phillips screwdriver to turn the idle speed screw clockwise, 1/8 of a turn at a time, until the engine idles smoothly (Fig. 21).
  • • If the blade spins when the engine idles, reduce the idle speed. Turn the idle speed screw counterclockwise, 1/8 of a turn at a time, until the blade stops moving (Fig. 21).

    • Idle Speed Screw

    Fig. 21

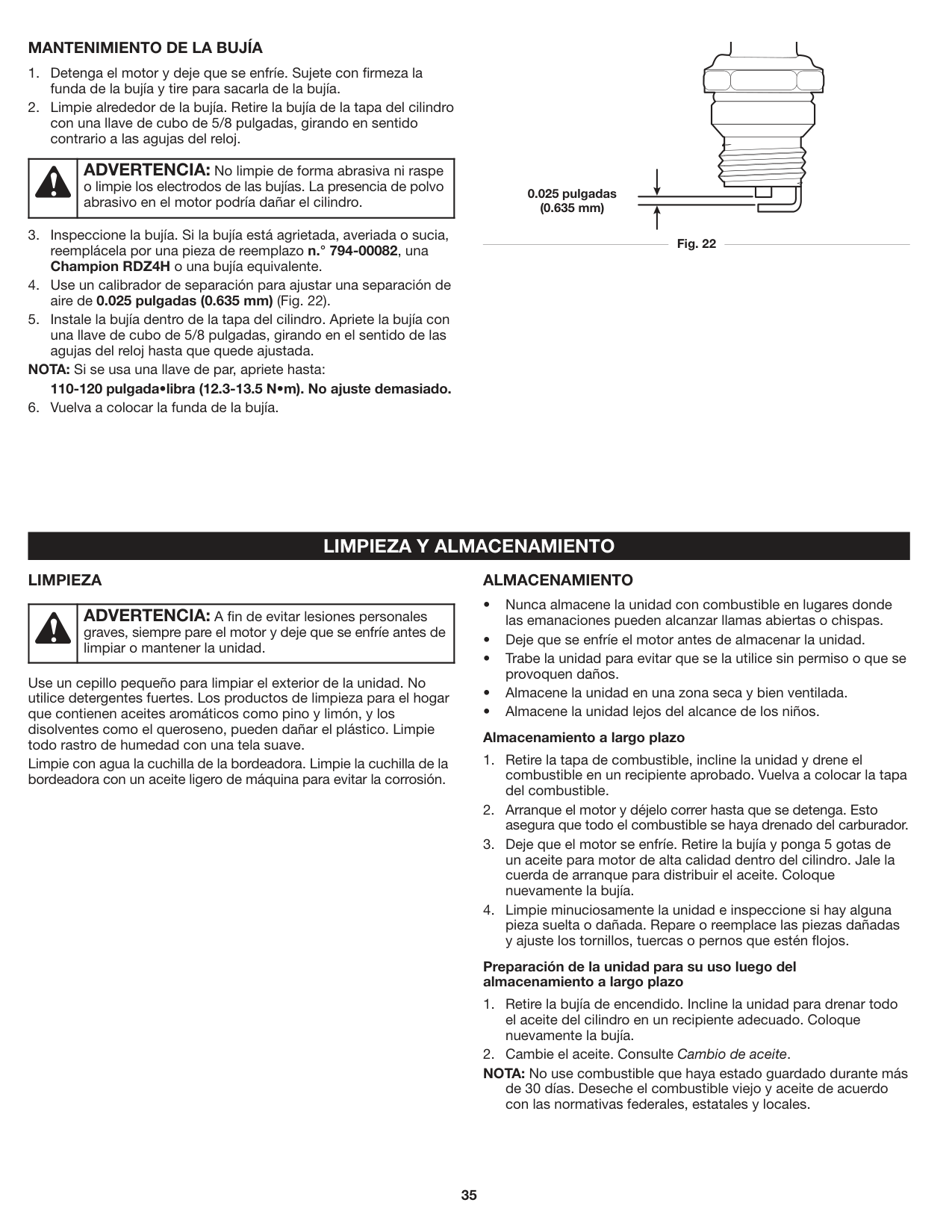

    ###### MAINTAINING THE SPARK PLUG

  • 1. Stop the engine and allow it to cool. Grasp the spark plug boot firmly and pull it from the spark plug.

    • Page 18
    Craftsman E410 manual — page 18

  • 2. Clean around the spark plug. Remove the spark plug from the cylinder head with a 5/8-inch socket, turning counterclockwise.
  • 3. Inspect the spark plug. If the spark plug is cracked, fouled or dirty, replace it with replacement part #794-00082, a Champion RDZ4H or an equivalent spark plug.
  • 4. Use a feeler gauge to set the air gap at 0.025 in. (0.635 mm) (Fig. 22).
  • 5. Install the spark plug in the cylinder head. Tighten the spark plug with a 5/8-inch socket, turning it clockwise until snug.

    • NOTE: If using a torque wrench, torque to: 110-120 in.•lb. (12.3-13.5 N•m). Do not over tighten.

  • 6. Reattach the spark plug boot.

    • | |WARNING: Do not sand blast, scrape or clean spark plug electrodes. Grit in the engine could damage the cylinder.| |---|---|

    | | | | |---|---|---| | | | |

    0.025 in. (0.635 mm)

    Fig. 22

    #### CLEANING AND STORAGE

    ###### CLEANING

    | |WARNING: To avoid serious personal injury, always stop the engine and allow it to cool before cleaning or maintaining the unit.| |---|---|

    Use a small brush to clean the outside of the unit. Do not use strong detergents. Household cleaners that contain aromatic oils such as pine and lemon, and solvents such as kerosene, can damage plastic. Wipe off any moisture with a soft cloth. Clean the edger blade with water. Wipe the edger blade with a light machine oil to prevent rust.

    ###### STORAGE

  • • Never store a fueled unit where fumes may reach an open flame or spark.
  • • Allow the engine to cool before storing.
  • • Lock up the unit to prevent unauthorized use or damage.
  • • Store the unit in a dry, well-ventilated area.
  • • Store the unit out of the reach of children. Long-term Storage

  • 1. Remove the fuel cap, tip the unit and drain the fuel into an approved container. Reinstall the fuel cap.
  • 2. Start the engine and allow it to run until it stalls. This ensures that all fuel has been drained from the carburetor.
  • 3. Allow the engine to cool. Remove the spark plug and put 5 drops of any high-quality motor oil into the cylinder. Pull the starter rope slowly to distribute the oil. Reinstall the spark plug.

    • Page 19
    Craftsman E410 manual — page 19

  • 4. Thoroughly clean the unit and inspect it for any loose or damaged parts. Repair or replace damaged parts and tighten loose screws, nuts or bolts.

    • ####### Preparing the Unit for Use after Long-term Storage

  • 1. Remove the spark plug. Tip the unit and drain all of the oil from the cylinder into an approved container. Reinstall the spark plug.
  • 2. Change the oil. Refer to Changing the Oil.

    • NOTE: Do not use fuel that has been stored for more than 30 days. Dispose of old fuel and oil according to federal, state and local regulations.

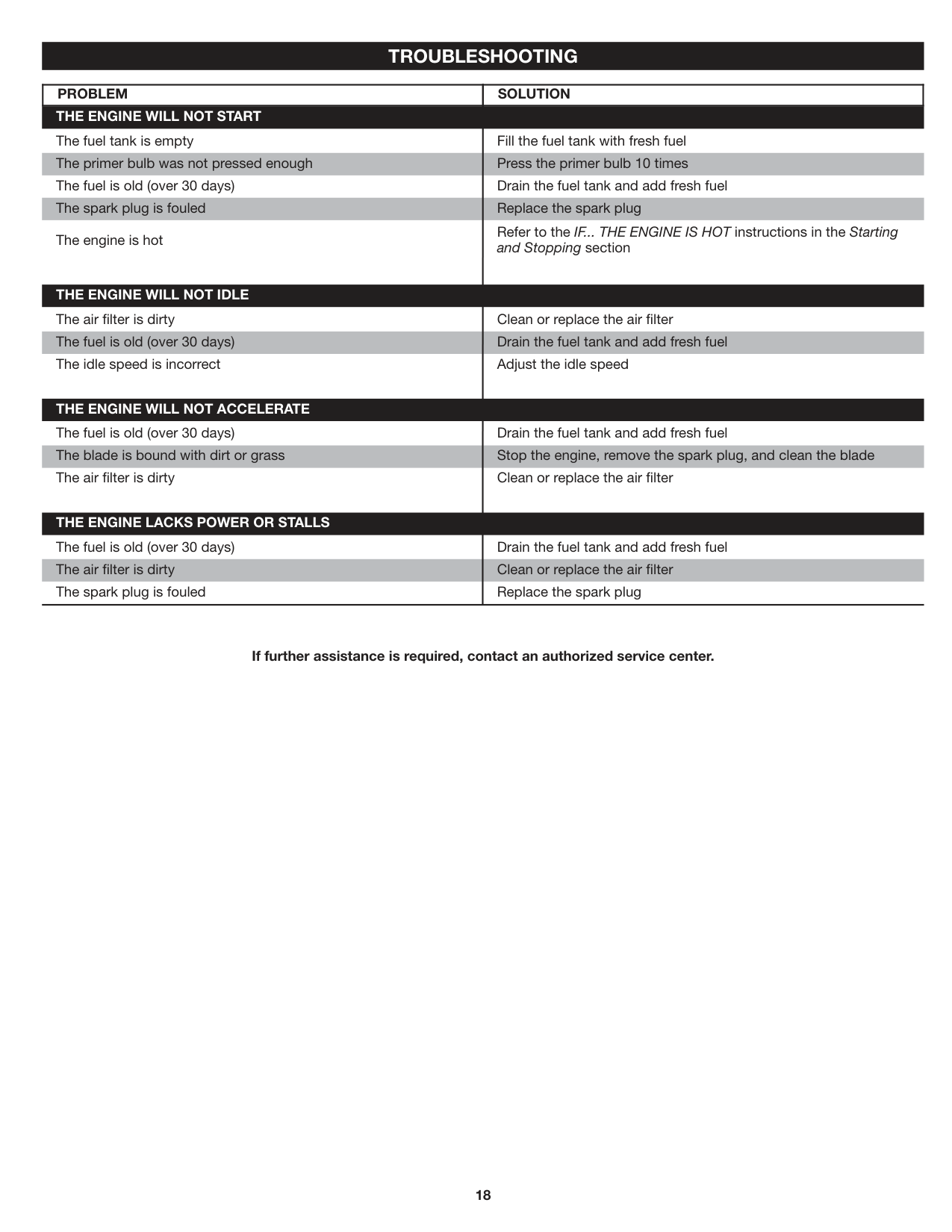

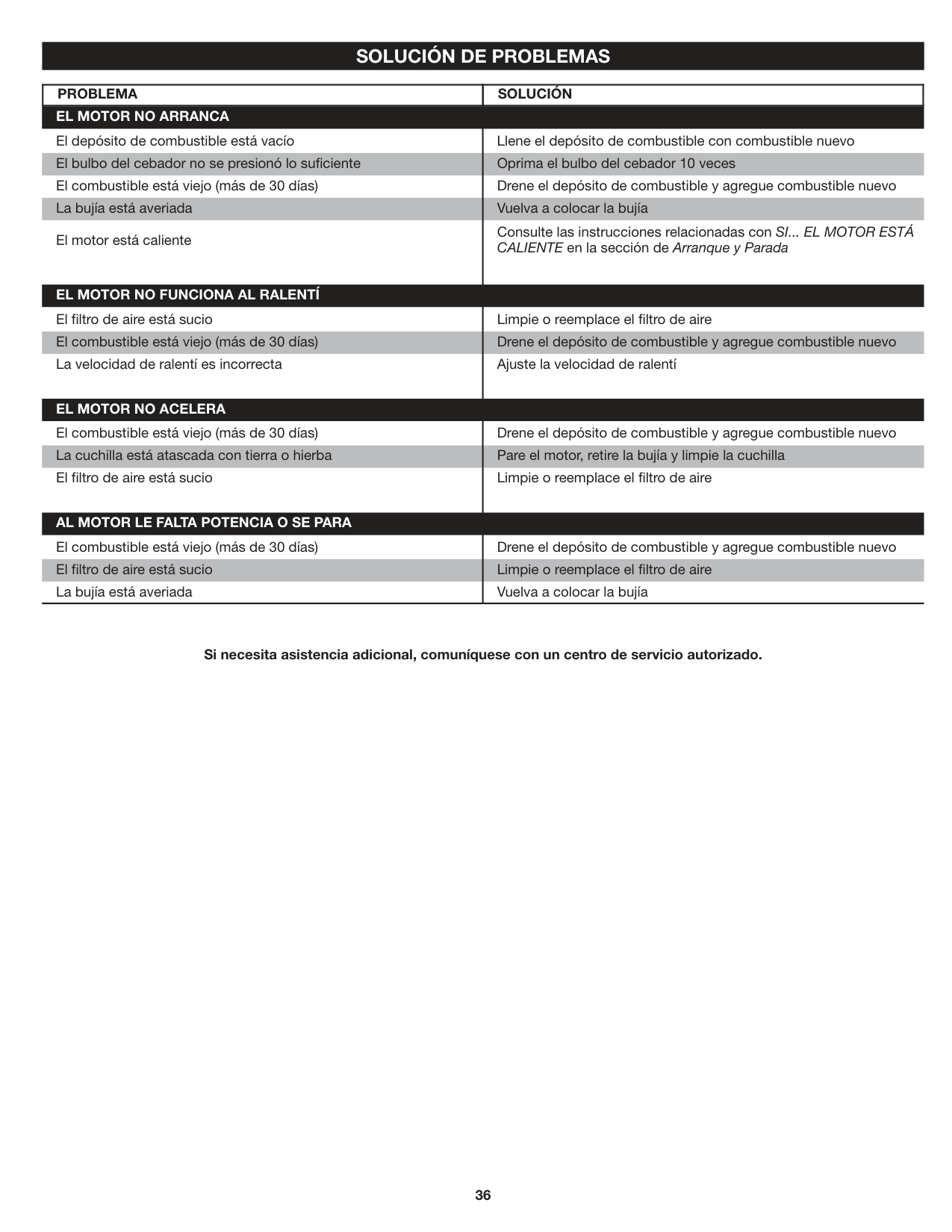

    #### TROUBLESHOOTING

    |PROBLEM|SOLUTION| |---|---| |The fuel tank is empty The primer bulb was not pressed enough The fuel is old (over 30 days) The spark plug is fouled

    The engine is hot

    The fuel is old (over 30 days) The blade is bound with dirt or grass The air filter is dirty

    The air filter is dirty The fuel is old (over 30 days) The idle speed is incorrect

    The fuel is old (over 30 days) The air filter is dirty The spark plug is fouled

    THE ENGINE WILL NOT START

    THE ENGINE WILL NOT IDLE

    THE ENGINE WILL NOT ACCELERATE

    THE ENGINE LACKS POWER OR STALLS|Fill the fuel tank with fresh fuel Press the primer bulb 10 times Drain the fuel tank and add fresh fuel Replace the spark plug Refer to the IF... THE ENGINE IS HOT instructions in the Starting and Stopping section

    Drain the fuel tank and add fresh fuel Stop the engine, remove the spark plug, and clean the blade Clean or replace the air filter

    Clean or replace the air filter Drain the fuel tank and add fresh fuel Adjust the idle speed

    Drain the fuel tank and add fresh fuel Clean or replace the air filter Replace the spark plug

    |

    If further assistance is required, contact an authorized service center.

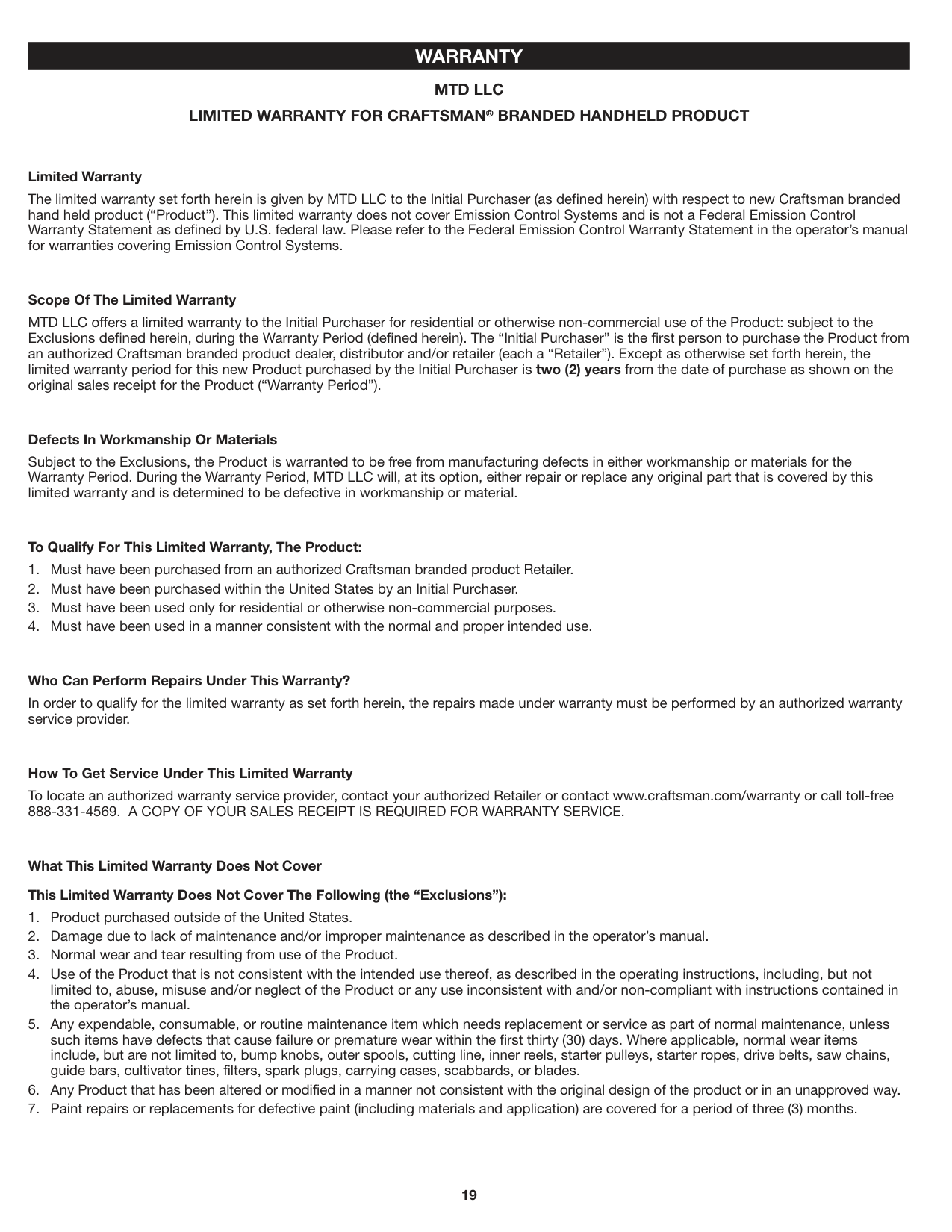

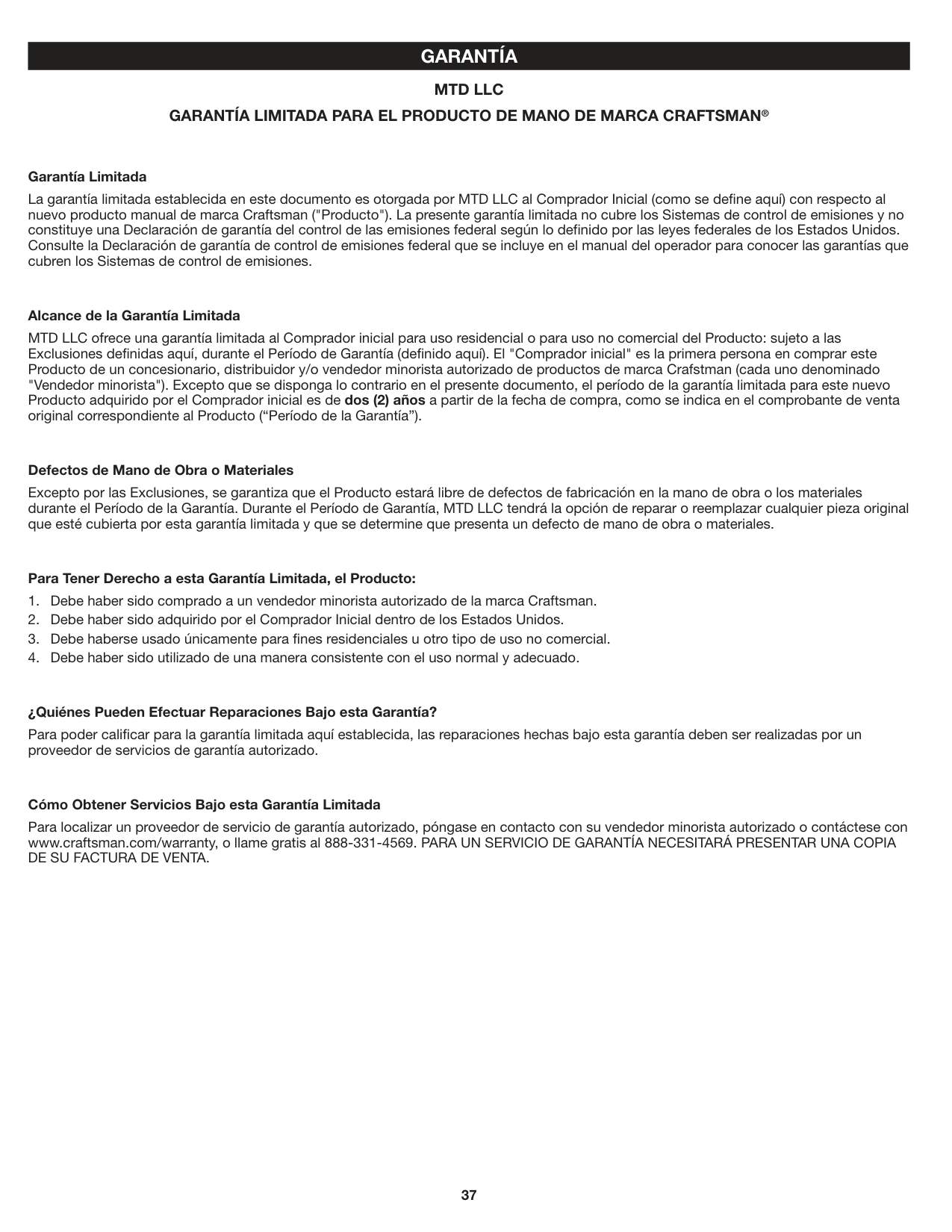

    #### WARRANTY MTD LLC LIMITED WARRANTY FOR CRAFTSMAN® BRANDED HANDHELD PRODUCT

    ####### Limited Warranty

    The limited warranty set forth herein is given by MTD LLC to the Initial Purchaser (as defined herein) with respect to new Craftsman branded hand held product (“Product”). This limited warranty does not cover Emission Control Systems and is not a Federal Emission Control Warranty Statement as defined by U.S. federal law. Please refer to the Federal Emission Control Warranty Statement in the operator’s manual for warranties covering Emission Control Systems.

    ####### Scope Of The Limited Warranty

    MTD LLC offers a limited warranty to the Initial Purchaser for residential or otherwise non-commercial use of the Product: subject to the Exclusions defined herein, during the Warranty Period (defined herein). The “Initial Purchaser” is the first person to purchase the Product from an authorized Craftsman branded product dealer, distributor and/or retailer (each a “Retailer”). Except as otherwise set forth herein, the limited warranty period for this new Product purchased by the Initial Purchaser is two (2) years from the date of purchase as shown on the original sales receipt for the Product (“Warranty Period”).

    ####### Defects In Workmanship Or Materials

    Subject to the Exclusions, the Product is warranted to be free from manufacturing defects in either workmanship or materials for the Warranty Period. During the Warranty Period, MTD LLC will, at its option, either repair or replace any original part that is covered by this limited warranty and is determined to be defective in workmanship or material.

    ####### To Qualify For This Limited Warranty, The Product:

  • 1. Must have been purchased from an authorized Craftsman branded product Retailer.
  • 2. Must have been purchased within the United States by an Initial Purchaser.
  • 3. Must have been used only for residential or otherwise non-commercial purposes.
  • 4. Must have been used in a manner consistent with the normal and proper intended use.

    • ####### Who Can Perform Repairs Under This Warranty?

    In order to qualify for the limited warranty as set forth herein, the repairs made under warranty must be performed by an authorized warranty service provider.

    Page 20
    Craftsman E410 manual — page 20

    ####### How To Get Service Under This Limited Warranty

    To locate an authorized warranty service provider, contact your authorized Retailer or contact www.craftsman.com/warranty or call toll-free 888-331-4569. A COPY OF YOUR SALES RECEIPT IS REQUIRED FOR WARRANTY SERVICE.

    What This Limited Warranty Does Not Cover This Limited Warranty Does Not Cover The Following (the “Exclusions”):

  • 1. Product purchased outside of the United States.
  • 2. Damage due to lack of maintenance and/or improper maintenance as described in the operator’s manual.
  • 3. Normal wear and tear resulting from use of the Product.
  • 4. Use of the Product that is not consistent with the intended use thereof, as described in the operating instructions, including, but not limited to, abuse, misuse and/or neglect of the Product or any use inconsistent with and/or non-compliant with instructions contained in the operator’s manual.
  • 5. Any expendable, consumable, or routine maintenance item which needs replacement or service as part of normal maintenance, unless such items have defects that cause failure or premature wear within the first thirty (30) days. Where applicable, normal wear items include, but are not limited to, bump knobs, outer spools, cutting line, inner reels, starter pulleys, starter ropes, drive belts, saw chains, guide bars, cultivator tines, filters, spark plugs, carrying cases, scabbards, or blades.
  • 6. Any Product that has been altered or modified in a manner not consistent with the original design of the product or in an unapproved way.
  • 7. Paint repairs or replacements for defective paint (including materials and application) are covered for a period of three (3) months.

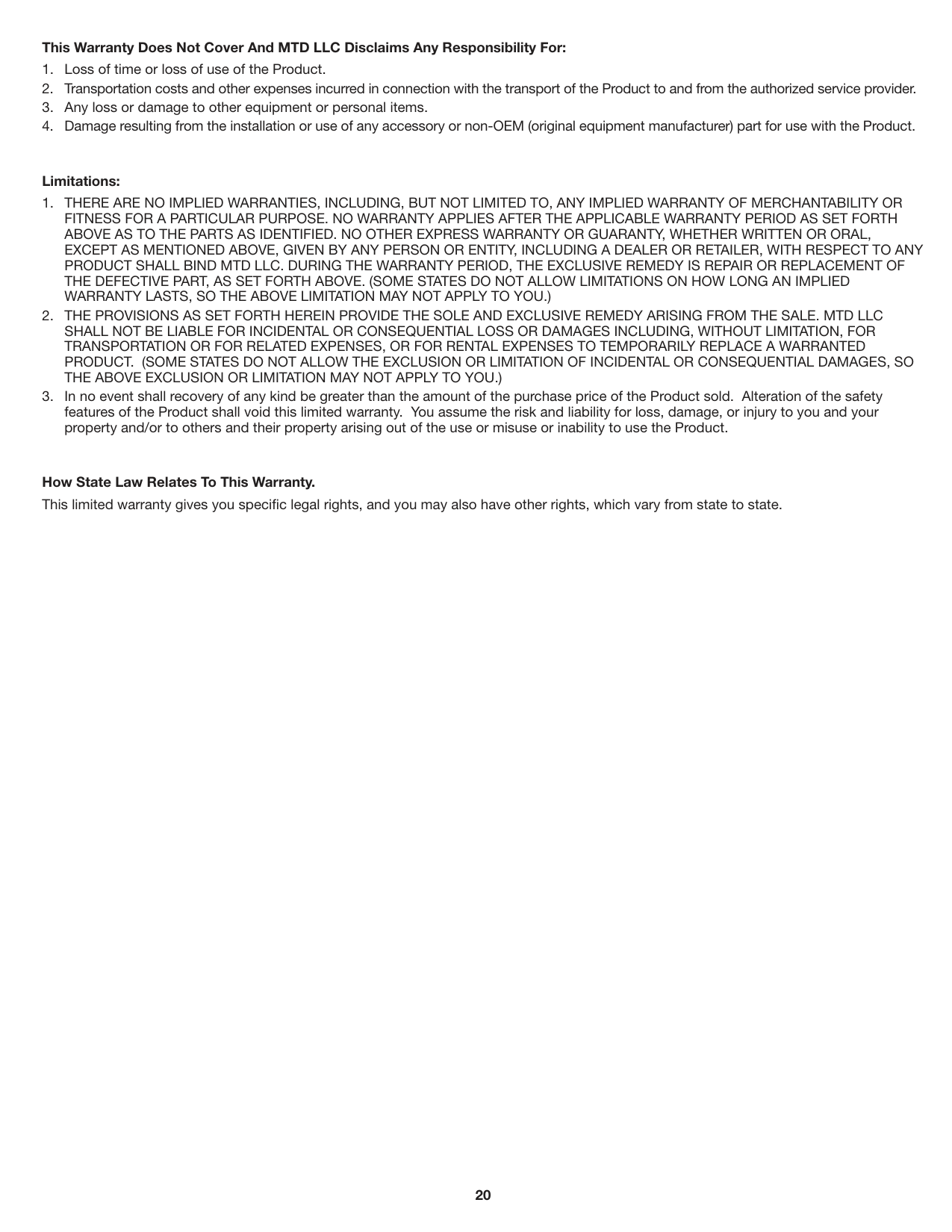

    • ####### This Warranty Does Not Cover And MTD LLC Disclaims Any Responsibility For:

  • 1. Loss of time or loss of use of the Product.
  • 2. Transportation costs and other expenses incurred in connection with the transport of the Product to and from the authorized service provider.
  • 3. Any loss or damage to other equipment or personal items.
  • 4. Damage resulting from the installation or use of any accessory or non-OEM (original equipment manufacturer) part for use with the Product.

    • Limitations:

  • 1. THERE ARE NO IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. NO WARRANTY APPLIES AFTER THE APPLICABLE WARRANTY PERIOD AS SET FORTH ABOVE AS TO THE PARTS AS IDENTIFIED. NO OTHER EXPRESS WARRANTY OR GUARANTY, WHETHER WRITTEN OR ORAL, EXCEPT AS MENTIONED ABOVE, GIVEN BY ANY PERSON OR ENTITY, INCLUDING A DEALER OR RETAILER, WITH RESPECT TO ANY PRODUCT SHALL BIND MTD LLC. DURING THE WARRANTY PERIOD, THE EXCLUSIVE REMEDY IS REPAIR OR REPLACEMENT OF THE DEFECTIVE PART, AS SET FORTH ABOVE. (SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.)
  • 2. THE PROVISIONS AS SET FORTH HEREIN PROVIDE THE SOLE AND EXCLUSIVE REMEDY ARISING FROM THE SALE. MTD LLC SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL LOSS OR DAMAGES INCLUDING, WITHOUT LIMITATION, FOR TRANSPORTATION OR FOR RELATED EXPENSES, OR FOR RENTAL EXPENSES TO TEMPORARILY REPLACE A WARRANTED PRODUCT. (SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE EXCLUSION OR LIMITATION MAY NOT APPLY TO YOU.)
  • 3. In no event shall recovery of any kind be greater than the amount of the purchase price of the Product sold. Alteration of the safety features of the Product shall void this limited warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the Product.

    • How State Law Relates To This Warranty. This limited warranty gives you specific legal rights, and you may also have other rights, which vary from state to state.

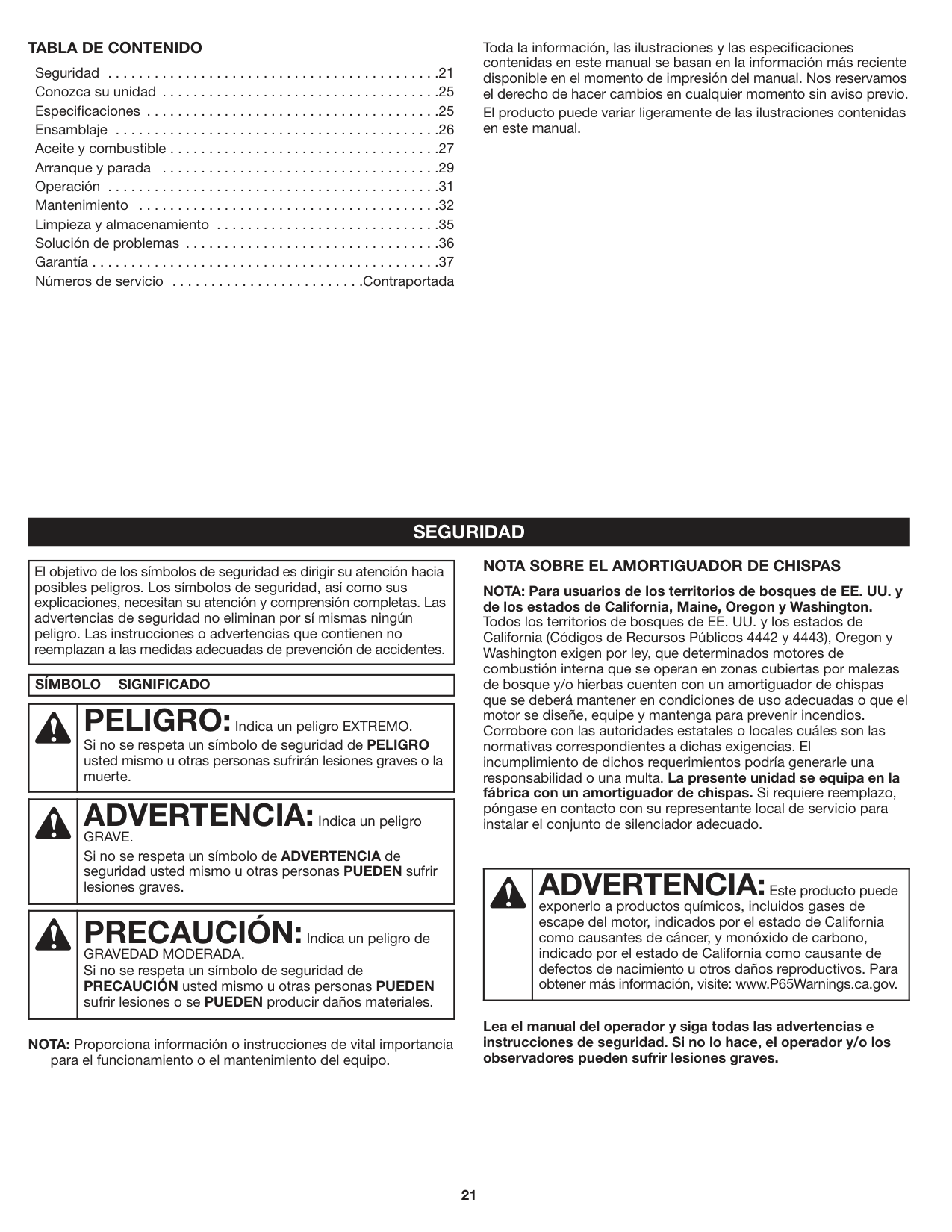

    ###### TABLA DE CONTENIDO

    Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Ensamblaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 Aceite y combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Arranque y parada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37 Números de servicio . . . . . . . . . . . . . . . . . . . . . . . . .Contraportada

    Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo. El producto puede variar ligeramente de las ilustraciones contenidas en este manual.

    #### SEGURIDAD

    |El objetivo de los símbolos de seguridad es dirigir su atención hacia posibles peligros. Los símbolos de seguridad, así como sus explicaciones, necesitan su atención y comprensión completas. Las advertencias de seguridad no eliminan por sí mismas ningún peligro. Las instrucciones o advertencias que contienen no reemplazan a las medidas adecuadas de prevención de accidentes.| |---|

    Page 21
    Craftsman E410 manual — page 21

    |SÍMBOLO SIGNIFICADO| |---|

    | |PELIGRO:Indica un peligro EXTREMO. Si no se respeta un símbolo de seguridad de PELIGRO usted mismo u otras personas sufrirán lesiones graves o la muerte.| |---|---|

    | |ADVERTENCIA:Indica un peligro GRAVE. Si no se respeta un símbolo de ADVERTENCIA de seguridad usted mismo u otras personas PUEDEN sufrir lesiones graves.| |---|---|

    | |PRECAUCIÓN:Indica un peligro de GRAVEDAD MODERADA. Si no se respeta un símbolo de seguridad de

    PRECAUCIÓN usted mismo u otras personas PUEDEN sufrir lesiones o se PUEDEN producir daños materiales.| |---|---|

    NOTA: Proporciona información o instrucciones de vital importancia

    para el funcionamiento o el mantenimiento del equipo.

    ###### NOTA SOBRE EL AMORTIGUADOR DE CHISPAS

    NOTA: Para usuarios de los territorios de bosques de EE. UU. y de los estados de California, Maine, Oregon y Washington. Todos los territorios de bosques de EE. UU. y los estados de California (Códigos de Recursos Públicos 4442 y 4443), Oregon y Washington exigen por ley, que determinados motores de combustión interna que se operan en zonas cubiertas por malezas de bosque y/o hierbas cuenten con un amortiguador de chispas que se deberá mantener en condiciones de uso adecuadas o que el motor se diseñe, equipe y mantenga para prevenir incendios. Corrobore con las autoridades estatales o locales cuáles son las normativas correspondientes a dichas exigencias. El incumplimiento de dichos requerimientos podría generarle una responsabilidad o una multa. La presente unidad se equipa en la fábrica con un amortiguador de chispas. Si requiere reemplazo, póngase en contacto con su representante local de servicio para instalar el conjunto de silenciador adecuado.

    | |ADVERTENCIA:Este producto puede exponerlo a productos químicos, incluidos gases de escape del motor, indicados por el estado de California como causantes de cáncer, y monóxido de carbono, indicado por el estado de California como causante de defectos de nacimiento u otros daños reproductivos. Para obtener más información, visite: www.P65Warnings.ca.gov.| |---|---|

    Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. Si no lo hace, el operador y/o los observadores pueden sufrir lesiones graves.

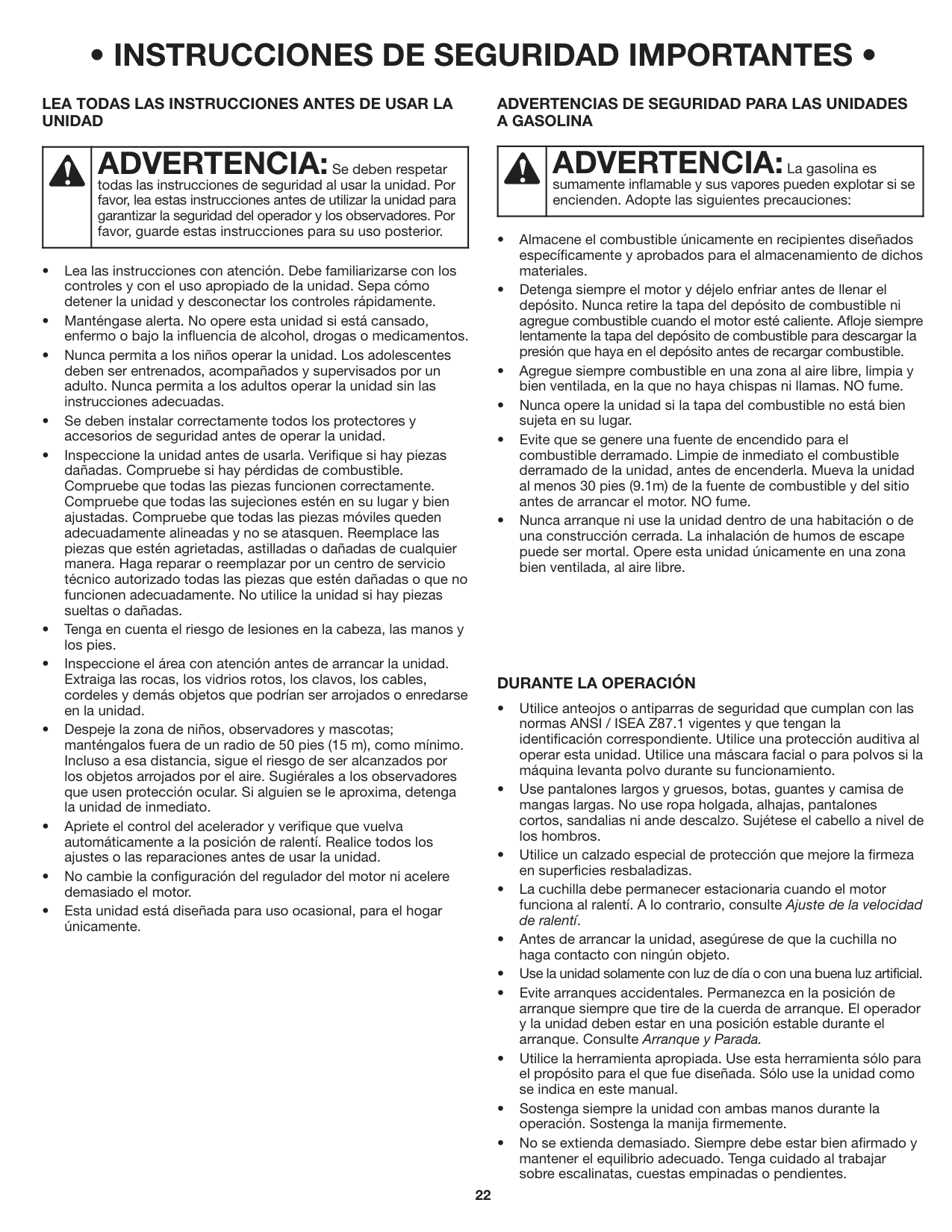

    • INSTRUCCIONES DE SEGURIDAD IMPORTANTES •

    ###### LEA TODAS LAS INSTRUCCIONES ANTES DE USAR LA UNIDAD

    ###### ADVERTENCIAS DE SEGURIDAD PARA LAS UNIDADES A GASOLINA

    | |ADVERTENCIA:La gasolina es sumamente inflamable y sus vapores pueden explotar si se encienden. Adopte las siguientes precauciones:| |---|---|

    | |ADVERTENCIA:Se deben respetar

    todas las instrucciones de seguridad al usar la unidad. Por favor, lea estas instrucciones antes de utilizar la unidad para garantizar la seguridad del operador y los observadores. Por favor, guarde estas instrucciones para su uso posterior.| |---|---|

  • • Almacene el combustible únicamente en recipientes diseñados específicamente y aprobados para el almacenamiento de dichos materiales.

    • Page 22
    Craftsman E410 manual — page 22

  • • Detenga siempre el motor y déjelo enfriar antes de llenar el depósito. Nunca retire la tapa del depósito de combustible ni agregue combustible cuando el motor esté caliente. Afloje siempre lentamente la tapa del depósito de combustible para descargar la presión que haya en el depósito antes de recargar combustible.
  • • Agregue siempre combustible en una zona al aire libre, limpia y bien ventilada, en la que no haya chispas ni llamas. NO fume.
  • • Nunca opere la unidad si la tapa del combustible no está bien sujeta en su lugar.
  • • Evite que se genere una fuente de encendido para el combustible derramado. Limpie de inmediato el combustible derramado de la unidad, antes de encenderla. Mueva la unidad al menos 30 pies (9.1m) de la fuente de combustible y del sitio antes de arrancar el motor. NO fume.
  • • Nunca arranque ni use la unidad dentro de una habitación o de una construcción cerrada. La inhalación de humos de escape puede ser mortal. Opere esta unidad únicamente en una zona bien ventilada, al aire libre.

  • • Lea las instrucciones con atención. Debe familiarizarse con los controles y con el uso apropiado de la unidad. Sepa cómo detener la unidad y desconectar los controles rápidamente.
  • • Manténgase alerta. No opere esta unidad si está cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos.
  • • Nunca permita a los niños operar la unidad. Los adolescentes deben ser entrenados, acompañados y supervisados por un adulto. Nunca permita a los adultos operar la unidad sin las instrucciones adecuadas.
  • • Se deben instalar correctamente todos los protectores y accesorios de seguridad antes de operar la unidad.
  • • Inspeccione la unidad antes de usarla. Verifique si hay piezas dañadas. Compruebe si hay pérdidas de combustible. Compruebe que todas las piezas funcionen correctamente. Compruebe que todas las sujeciones estén en su lugar y bien ajustadas. Compruebe que todas las piezas móviles queden adecuadamente alineadas y no se atasquen. Reemplace las piezas que estén agrietadas, astilladas o dañadas de cualquier manera. Haga reparar o reemplazar por un centro de servicio técnico autorizado todas las piezas que estén dañadas o que no funcionen adecuadamente. No utilice la unidad si hay piezas sueltas o dañadas.
  • • Tenga en cuenta el riesgo de lesiones en la cabeza, las manos y los pies.
  • • Inspeccione el área con atención antes de arrancar la unidad. Extraiga las rocas, los vidrios rotos, los clavos, los cables, cordeles y demás objetos que podrían ser arrojados o enredarse en la unidad.
  • • Despeje la zona de niños, observadores y mascotas; manténgalos fuera de un radio de 50 pies (15 m), como mínimo. Incluso a esa distancia, sigue el riesgo de ser alcanzados por los objetos arrojados por el aire. Sugiérales a los observadores que usen protección ocular. Si alguien se le aproxima, detenga la unidad de inmediato.
  • • Apriete el control del acelerador y verifique que vuelva automáticamente a la posición de ralentí. Realice todos los ajustes o las reparaciones antes de usar la unidad.
  • • No cambie la configuración del regulador del motor ni acelere demasiado el motor.
  • • Esta unidad está diseñada para uso ocasional, para el hogar únicamente.

    • ###### DURANTE LA OPERACIÓN

  • • Utilice anteojos o antiparras de seguridad que cumplan con las normas ANSI / ISEA Z87.1 vigentes y que tengan la identificación correspondiente. Utilice una protección auditiva al operar esta unidad. Utilice una máscara facial o para polvos si la máquina levanta polvo durante su funcionamiento.
  • • Use pantalones largos y gruesos, botas, guantes y camisa de mangas largas. No use ropa holgada, alhajas, pantalones cortos, sandalias ni ande descalzo. Sujétese el cabello a nivel de los hombros.
  • • Utilice un calzado especial de protección que mejore la firmeza en superficies resbaladizas.
  • • La cuchilla debe permanecer estacionaria cuando el motor funciona al ralentí. A lo contrario, consulte Ajuste de la velocidad de ralentí.
  • • Antes de arrancar la unidad, asegúrese de que la cuchilla no haga contacto con ningún objeto.
  • • Use la unidad solamente con luz de día o con una buena luz artificial.
  • • Evite arranques accidentales. Permanezca en la posición de arranque siempre que tire de la cuerda de arranque. El operador y la unidad deben estar en una posición estable durante el arranque. Consulte Arranque y Parada.
  • • Utilice la herramienta apropiada. Use esta herramienta sólo para el propósito para el que fue diseñada. Sólo use la unidad como se indica en este manual.
  • • Sostenga siempre la unidad con ambas manos durante la operación. Sostenga la manija firmemente.
  • • No se extienda demasiado. Siempre debe estar bien afirmado y mantener el equilibrio adecuado. Tenga cuidado al trabajar sobre escalinatas, cuestas empinadas o pendientes.

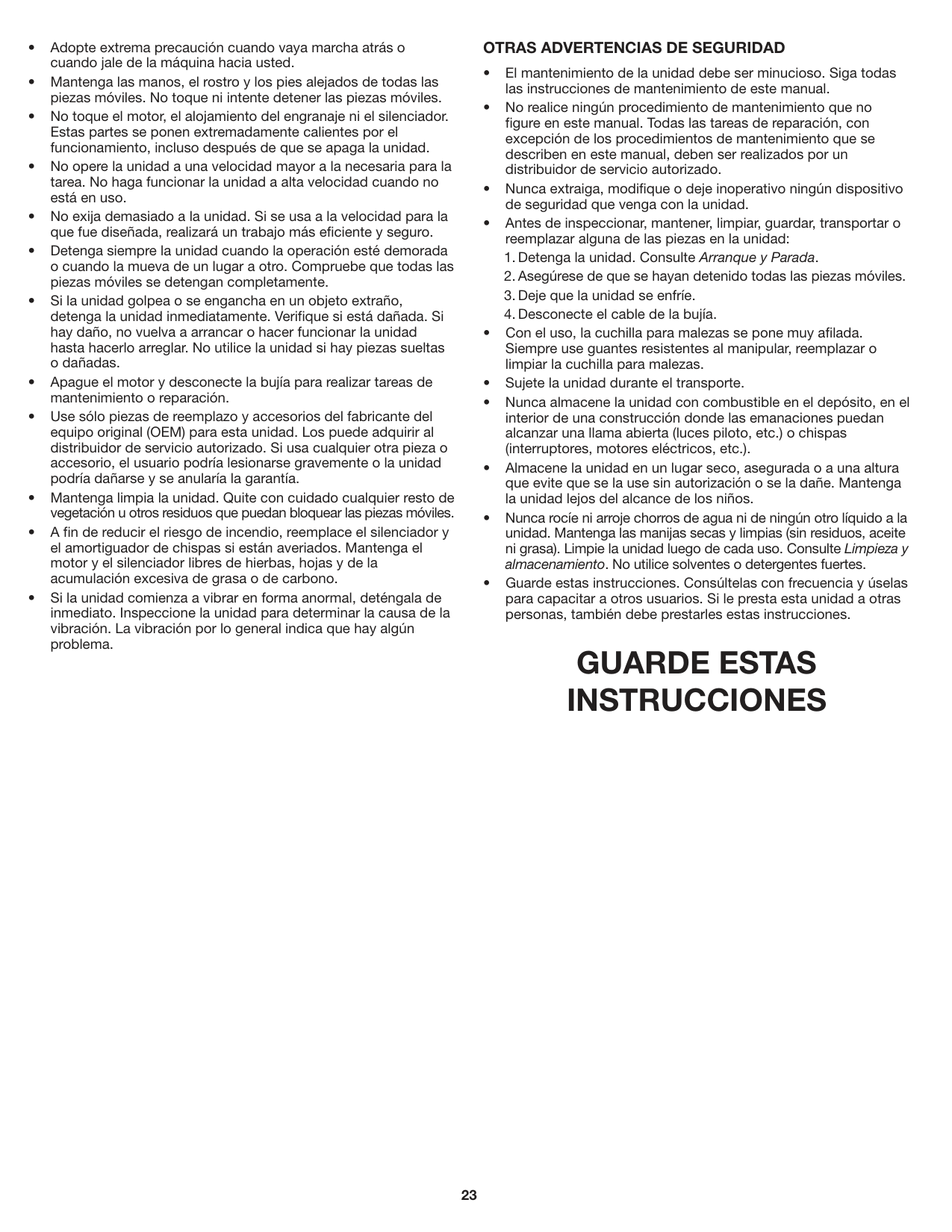

  • • Adopte extrema precaución cuando vaya marcha atrás o cuando jale de la máquina hacia usted.
  • • Mantenga las manos, el rostro y los pies alejados de todas las piezas móviles. No toque ni intente detener las piezas móviles.
  • • No toque el motor, el alojamiento del engranaje ni el silenciador. Estas partes se ponen extremadamente calientes por el funcionamiento, incluso después de que se apaga la unidad.
  • • No opere la unidad a una velocidad mayor a la necesaria para la tarea. No haga funcionar la unidad a alta velocidad cuando no está en uso.
  • • No exija demasiado a la unidad. Si se usa a la velocidad para la que fue diseñada, realizará un trabajo más eficiente y seguro.
  • • Detenga siempre la unidad cuando la operación esté demorada o cuando la mueva de un lugar a otro. Compruebe que todas las piezas móviles se detengan completamente.
  • • Si la unidad golpea o se engancha en un objeto extraño, detenga la unidad inmediatamente. Verifique si está dañada. Si hay daño, no vuelva a arrancar o hacer funcionar la unidad hasta hacerlo arreglar. No utilice la unidad si hay piezas sueltas o dañadas.
  • • Apague el motor y desconecte la bujía para realizar tareas de mantenimiento o reparación.
  • • Use sólo piezas de reemplazo y accesorios del fabricante del equipo original (OEM) para esta unidad. Los puede adquirir al distribuidor de servicio autorizado. Si usa cualquier otra pieza o accesorio, el usuario podría lesionarse gravemente o la unidad podría dañarse y se anularía la garantía.
  • • Mantenga limpia la unidad. Quite con cuidado cualquier resto de vegetación u otros residuos que puedan bloquear las piezas móviles.
  • • A fin de reducir el riesgo de incendio, reemplace el silenciador y el amortiguador de chispas si están averiados. Mantenga el motor y el silenciador libres de hierbas, hojas y de la acumulación excesiva de grasa o de carbono.

    • Page 23
    Craftsman E410 manual — page 23

  • • Si la unidad comienza a vibrar en forma anormal, deténgala de inmediato. Inspeccione la unidad para determinar la causa de la vibración. La vibración por lo general indica que hay algún problema.

    • ###### OTRAS ADVERTENCIAS DE SEGURIDAD

  • • El mantenimiento de la unidad debe ser minucioso. Siga todas las instrucciones de mantenimiento de este manual.
  • • No realice ningún procedimiento de mantenimiento que no figure en este manual. Todas las tareas de reparación, con excepción de los procedimientos de mantenimiento que se describen en este manual, deben ser realizados por un distribuidor de servicio autorizado.
  • • Nunca extraiga, modifique o deje inoperativo ningún dispositivo de seguridad que venga con la unidad.
  • • Antes de inspeccionar, mantener, limpiar, guardar, transportar o reemplazar alguna de las piezas en la unidad:

  • 1.Detenga la unidad. Consulte Arranque y Parada.
  • 2.Asegúrese de que se hayan detenido todas las piezas móviles.
  • 3.Deje que la unidad se enfríe.
  • 4.Desconecte el cable de la bujía.

  • • Con el uso, la cuchilla para malezas se pone muy afilada. Siempre use guantes resistentes al manipular, reemplazar o limpiar la cuchilla para malezas.
  • • Sujete la unidad durante el transporte.
  • • Nunca almacene la unidad con combustible en el depósito, en el interior de una construcción donde las emanaciones puedan alcanzar una llama abierta (luces piloto, etc.) o chispas (interruptores, motores eléctricos, etc.).
  • • Almacene la unidad en un lugar seco, asegurada o a una altura que evite que se la use sin autorización o se la dañe. Mantenga la unidad lejos del alcance de los niños.
  • • Nunca rocíe ni arroje chorros de agua ni de ningún otro líquido a la unidad. Mantenga las manijas secas y limpias (sin residuos, aceite ni grasa). Limpie la unidad luego de cada uso. Consulte Limpieza y almacenamiento. No utilice solventes o detergentes fuertes.
  • • Guarde estas instrucciones. Consúltelas con frecuencia y úselas para capacitar a otros usuarios. Si le presta esta unidad a otras personas, también debe prestarles estas instrucciones.

    • GUARDE ESTAS INSTRUCCIONES

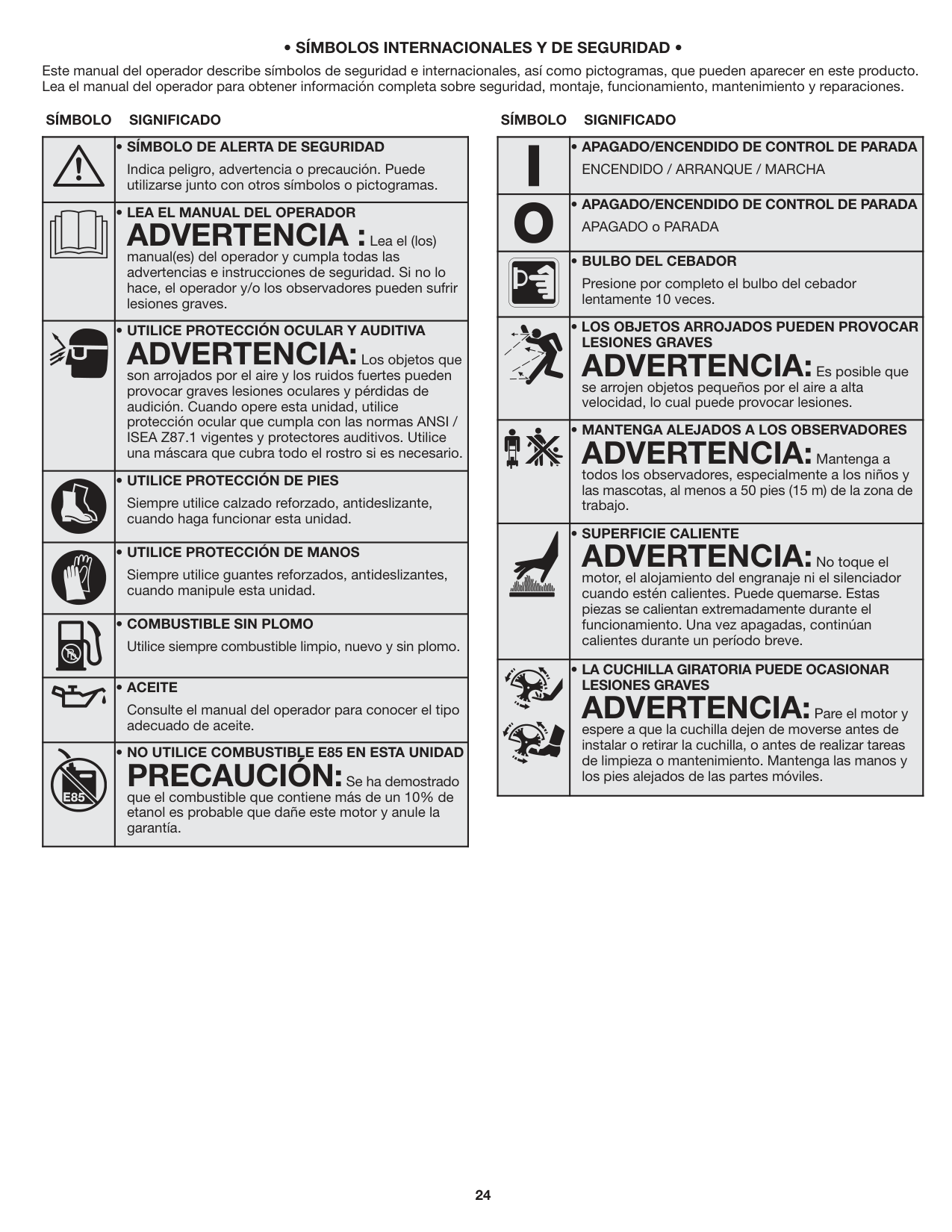

    ###### • SÍMBOLOS INTERNACIONALES Y DE SEGURIDAD •

    Este manual del operador describe símbolos de seguridad e internacionales, así como pictogramas, que pueden aparecer en este producto. Lea el manual del operador para obtener información completa sobre seguridad, montaje, funcionamiento, mantenimiento y reparaciones.

    ####### SÍMBOLO SIGNIFICADO SÍMBOLO SIGNIFICADO

    | |• SÍMBOLO DE ALERTA DE SEGURIDAD

    Indica peligro, advertencia o precaución. Puede utilizarse junto con otros símbolos o pictogramas.| |---|---| | |• LEA EL MANUAL DEL OPERADOR

    ADVERTENCIA :Lea el (los) manual(es) del operador y cumpla todas las advertencias e instrucciones de seguridad. Si no lo hace, el operador y/o los observadores pueden sufrir lesiones graves.| | |• UTILICE PROTECCIÓN OCULAR Y AUDITIVA

    ADVERTENCIA:Los objetos que son arrojados por el aire y los ruidos fuertes pueden provocar graves lesiones oculares y pérdidas de audición. Cuando opere esta unidad, utilice protección ocular que cumpla con las normas ANSI / ISEA Z87.1 vigentes y protectores auditivos. Utilice una máscara que cubra todo el rostro si es necesario.| | |• UTILICE PROTECCIÓN DE PIES

    Siempre utilice calzado reforzado, antideslizante, cuando haga funcionar esta unidad.| | |• UTILICE PROTECCIÓN DE MANOS

    Siempre utilice guantes reforzados, antideslizantes, cuando manipule esta unidad.| | |• COMBUSTIBLE SIN PLOMO

    Utilice siempre combustible limpio, nuevo y sin plomo.| | |• ACEITE

    Consulte el manual del operador para conocer el tipo adecuado de aceite.| | |• NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD

    PRECAUCIÓN:Se ha demostrado que el combustible que contiene más de un 10% de etanol es probable que dañe este motor y anule la garantía.|

    | |• APAGADO/ENCENDIDO DE CONTROL DE PARADA

    ENCENDIDO / ARRANQUE / MARCHA| |---|---|

    Page 24
    Craftsman E410 manual — page 24

    | |• APAGADO/ENCENDIDO DE CONTROL DE PARADA

    APAGADO o PARADA| | |• BULBO DEL CEBADOR

    Presione por completo el bulbo del cebador lentamente 10 veces.| | |• LOS OBJETOS ARROJADOS PUEDEN PROVOCAR LESIONES GRAVES

    ADVERTENCIA:Es posible que se arrojen objetos pequeños por el aire a alta velocidad, lo cual puede provocar lesiones.| | |• MANTENGA ALEJADOS A LOS OBSERVADORES

    ADVERTENCIA:Mantenga a todos los observadores, especialmente a los niños y las mascotas, al menos a 50 pies (15 m) de la zona de trabajo.| | |• SUPERFICIE CALIENTE

    ADVERTENCIA:No toque el motor, el alojamiento del engranaje ni el silenciador cuando estén calientes. Puede quemarse. Estas piezas se calientan extremadamente durante el funcionamiento. Una vez apagadas, continúan calientes durante un período breve.| | |• LA CUCHILLA GIRATORIA PUEDE OCASIONAR LESIONES GRAVES

    ADVERTENCIA:Pare el motor y espere a que la cuchilla dejen de moverse antes de instalar o retirar la cuchilla, o antes de realizar tareas de limpieza o mantenimiento. Mantenga las manos y los pies alejados de las partes móviles.|

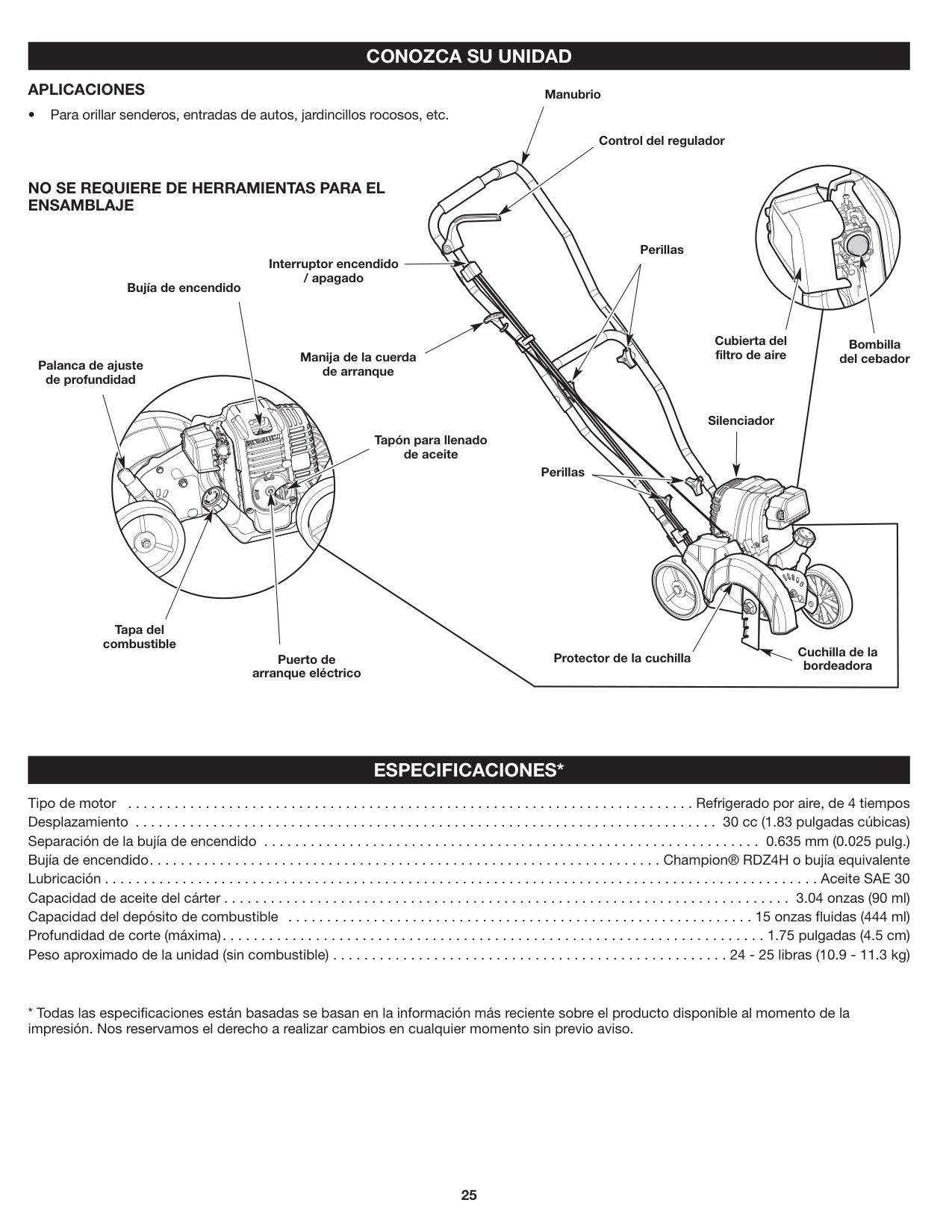

    #### CONOZCA SU UNIDAD APLICACIONES

    Manubrio

    • Para orillar senderos, entradas de autos, jardincillos rocosos, etc.

    Control del regulador

    ###### NO SE REQUIERE DE HERRAMIENTAS PARA EL ENSAMBLAJE

    Bujía de encendido

    Interruptor encendido / apagado

    Perillas

    Palanca de ajuste de profundidad

    Cubierta del filtro de aireManija de la cuerda

    de arranque

    Tapón para llenado de aceite

    Perillas

    Silenciador

    Bombilla del cebador

    Tapa del combustible

    Puerto de arranque eléctrico

    Protector de la cuchilla

    Cuchilla de la bordeadora

    Page 25
    Craftsman E410 manual — page 25

    #### ESPECIFICACIONES*

    Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refrigerado por aire, de 4 tiempos Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 cc (1.83 pulgadas cúbicas) Separación de la bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.635 mm (0.025 pulg.) Bujía de encendido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Champion® RDZ4H o bujía equivalente Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Aceite SAE 30 Capacidad de aceite del cárter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.04 onzas (90 ml) Capacidad del depósito de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 onzas fluidas (444 ml) Profundidad de corte (máxima). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.75 pulgadas (4.5 cm) Peso aproximado de la unidad (sin combustible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 - 25 libras (10.9 - 11.3 kg)

  • Todas las especificaciones están basadas se basan en la información más reciente sobre el producto disponible al momento de la impresión. Nos reservamos el derecho a realizar cambios en cualquier momento sin previo aviso.

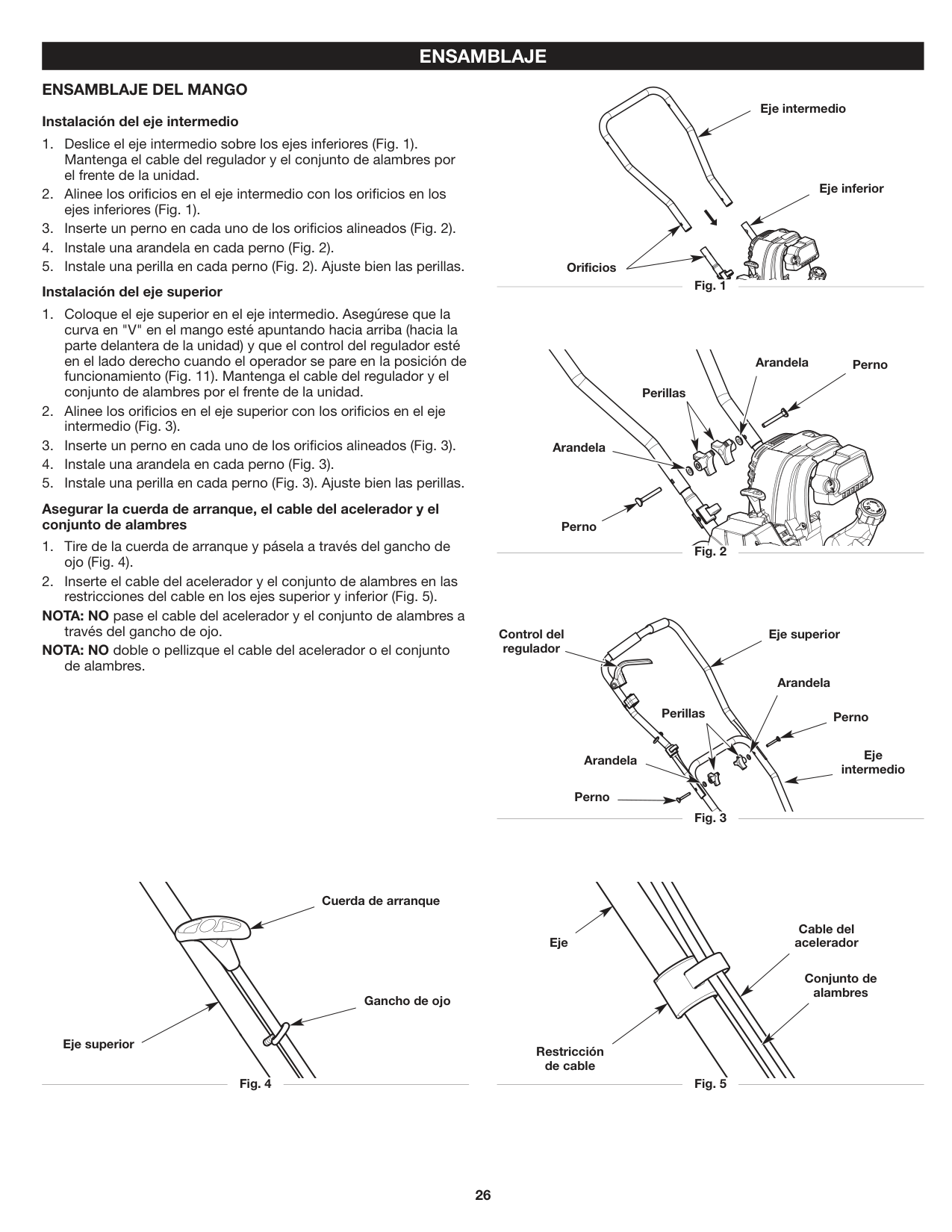

    • #### ENSAMBLAJE

    ###### ENSAMBLAJE DEL MANGO Instalación del eje intermedio

  • 1. Deslice el eje intermedio sobre los ejes inferiores (Fig. 1). Mantenga el cable del regulador y el conjunto de alambres por el frente de la unidad.
  • 2. Alinee los orificios en el eje intermedio con los orificios en los ejes inferiores (Fig. 1).
  • 3. Inserte un perno en cada uno de los orificios alineados (Fig. 2).
  • 4. Instale una arandela en cada perno (Fig. 2).
  • 5. Instale una perilla en cada perno (Fig. 2). Ajuste bien las perillas. Instalación del eje superior

  • 1. Coloque el eje superior en el eje intermedio. Asegúrese que la curva en "V" en el mango esté apuntando hacia arriba (hacia la parte delantera de la unidad) y que el control del regulador esté en el lado derecho cuando el operador se pare en la posición de funcionamiento (Fig. 11). Mantenga el cable del regulador y el conjunto de alambres por el frente de la unidad.
  • 2. Alinee los orificios en el eje superior con los orificios en el eje intermedio (Fig. 3).
  • 3. Inserte un perno en cada uno de los orificios alineados (Fig. 3).
  • 4. Instale una arandela en cada perno (Fig. 3).
  • 5. Instale una perilla en cada perno (Fig. 3). Ajuste bien las perillas.

    • Asegurar la cuerda de arranque, el cable del acelerador y el conjunto de alambres

  • 1. Tire de la cuerda de arranque y pásela a través del gancho de ojo (Fig. 4).
  • 2. Inserte el cable del acelerador y el conjunto de alambres en las restricciones del cable en los ejes superior y inferior (Fig. 5).

    • NOTA: NO pase el cable del acelerador y el conjunto de alambres a

    través del gancho de ojo.

    NOTA: NO doble o pellizque el cable del acelerador o el conjunto

    de alambres.

    Eje intermedio

    Eje inferior

    Orificios

    Page 26
    Craftsman E410 manual — page 26

    Fig. 1

    PernoArandela

    Perillas

    Arandela

    Perno

    Fig. 2

    Eje superior

    Control del regulador

    Arandela

    Perillas Perno

    Eje intermedio

    Arandela

    Perno

    Fig. 3

    Eje superior

    Cuerda de arranque

    Fig. 4

    Gancho de ojo

    Eje

    Restricción de cable

    Cable del acelerador

    Conjunto de alambres

    Fig. 5

    Page 27
    Craftsman E410 manual — page 27

    #### ACEITE Y COMBUSTIBLE USO DEL ACEITE CORRECTO

    Use un aceite pesado de alta calidad SAE 30. NO utilice aceite sucio. Si no se utiliza aceite limpio del tipo adecuado se puede producir un desgaste y una falla prematura del motor.

    ###### INCORPORACIÓN DE ACEITE: USO INICIAL

    | |ADVERTENCIA: SI SE LLENA EXCESIVAMENTE EL CÁRTER SE PUEDEN PRODUCIR LESIONES PERSONALES GRAVES.| |---|---|

    NOTA: Esta unidad se envió sin aceite en el cárter. Se debe agregar

    aceite antes de arrancar la unidad.

    NOTA: Nunca añada el aceite al tanque de combustible. Esta unidad tiene un motor de cuatro tiempos. NO mezcle el aceite con la gasolina.

  • 1. Coloque la unidad en una superficie plana y nivelada.
  • 2. Desenrosque el tapón de llenado de aceite (Fig. 6).
  • 3. Vierta 3.04 onzas líquidas (90 ml) dentro del orificio de llenado de aceite (Fig. 6).

    • NOTA: Esta unidad viene con un recipiente de aceite de 3.04 onzas

    líquidas (90 ml).

    NOTA: NO llene el depósito en exceso. Consulte Control del nivel

    de aceite.

  • 4. Limpie el aceite que se pueda haber derramado.
  • 5. Compruebe que la junta tórica esté en su lugar en el tapón de llenado de aceite (Fig. 6).
  • 6. Vuelva a instalar el tapón de llenado de aceite.

    • Tapón para llenado de aceite

    Junta tórica

    Orificio de llenado de aceite

    Fig. 6

    USO DEL COMBUSTIBLE CORRECTO El uso de combustible viejo es la causa más frecuente de los problemas de rendimiento. Sólo se debe utilizar gasolina nueva, limpia y sin plomo. NOTA: Esta unidad tiene un motor de cuatro tiempos. NO mezcle el

    aceite con la gasolina.

    Page 28
    Craftsman E410 manual — page 28

    Definición de combustibles mezclados Actualmente los combustibles con frecuencia son una mezcla de gasolina y oxigenatos como etanol, metanol o éter (éter metílico terciario-butílico, MTBE). Los combustibles con mezcla de alcohol absorben el agua. Con tan solo un 1% de agua en el combustible es posible que el combustible y el aceite se separen, formando ácidos cuando se almacenan. SIEMPRE debe usar combustible nuevo (con menos de 30 días de antigüedad). NOTA: Deseche el combustible usado de acuerdo con las

    normativas federales, estatales y locales. Uso de combustibles mezclados Si utiliza un combustible mezclado:

  • • Utilice siempre gasolina nueva sin plomo
  • • Use el aditivo para combustible STA-BIL® u otro equivalente

    • | |PRECAUCIÓN: NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD.

    Se ha demostrado que el combustible que contiene más de un 10% de etanol es probable que dañe este motor y anule la garantía.| |---|---|

    ####### Uso de aditivos para el combustible

    Utilice un aditivo para el combustible, como el estabilizador de combustible STA-BIL u otro equivalente, para inhibir la corrosión y minimizar los depósitos de goma. Agregue 0.8 onzas (23 ml) de aditivo para combustible por galón de combustible según las instrucciones del recipiente. NUNCA agregue aditivos para el combustible directamente al depósito de combustible de la unidad.

    ###### CARGA DE COMBUSTIBLE EN LA UNIDAD

    | |ADVERTENCIA: La gasolina es extremadamente inflamable. Los vapores encendidos pueden explotar. Detenga siempre el motor y déjelo enfriar antes de llenar el depósito de combustible. No fume mientras llena el depósito. Mantenga las chispas y llamas abiertas a una distancia de la zona.| |---|---|

    | |ADVERTENCIA: Retire la tapa del combustible lentamente a fin de evitar lesiones ocasionadas por salpicaduras de combustible. Nunca opere la unidad si la tapa del combustible no está bien sujeta en su lugar.| |---|---|

    | |ADVERTENCIA: Agregue combustible en una zona al aire libre, limpia y bien ventilada. Limpie de inmediato la gasolina que se haya derramado. Evite que se genere una fuente de encendido para el combustible derramado. No arranque el motor hasta que se hayan disipado los vapores del combustible.| |---|---|

  • 1. Ubique la unidad con la tapa del combustible orientada hacia arriba.
  • 2. Extraiga lentamente la tapa de combustible.
  • 3. Ubique el pico del recipiente de combustible dentro del orificio de llenado del depósito de combustible y llene el depósito. NOTA: No llene en exceso el depósito de combustible.
  • 4. Limpie el combustible que se pueda haber derramado.
  • 5. Vuelva a colocar la tapa del combustible.
  • 6. Mueva la unidad al menos 30 pies (9.1m) del recipiente de combustible y del sitio de carga de combustible antes de arrancar el motor.

    • #### ARRANQUE Y PARADA

    | |ADVERTENCIA: Opere esta unidad únicamente en una zona bien ventilada, al aire libre. Los humos de escape de monóxido de carbono pueden ser mortales en un lugar cerrado.| |---|---|

    Page 29
    Craftsman E410 manual — page 29

    | |ADVERTENCIA: Se debe evitar arrancar accidentalmente la unidad. A fin de evitar que se produzcan lesiones graves, el operador y la unidad deben estar en una posición estable cuando se jala la cuerda de arranque (Fig. 9).| |---|---|

    | |ADVERTENCIA: La cuchilla pueden girar durante el proceso de arranque. Siempre párese en la posición de arranque. Utilice un pie para mantener las ruedas en su lugar. Incline la unidad ligeramente hacia atrás para separar la cuchilla del suelo (Fig. 9).| |---|---|

    INSTRUCCIONES DE ARRANQUE NOTA: No hay necesidad de encender la unidad. El interruptor de

    Encendido/Apagado debe estar en la posición Encendido ( I ) en todo momento (Fig. 7).

    ####### Antes de hacer arrancar la unidad

  • 1. Controle el nivel de aceite. Consulte Control del nivel de aceite.
  • 2. Cargue el depósito de combustible. Consulte Carga de combustible en la unidad.

    • ####### Arranque de la unidad

  • 1. Presione y luego suelte el bulbo del cebador lentamente 10 veces (Fig. 8).
  • 2. Párese en la posición de arranque (Fig. 9). Sujete firmemente la barra de control con una mano. Sostenga la cuerda de arranque con la otra mano. Use el pie para aguantar las ruedas.
  • 3. Incline la unidad ligeramente hacia atrás para separar la cuchilla del suelo.
  • 4. Apriete y mantenga oprimido el control del acelerador (Fig. 7).
  • 5. Siga sosteniendo oprimido el control del acelerador. Tire de la cuerda de arranque con un movimiento controlado y firme hasta que arranque la unidad (Fig. 9).

    • SI... el motor no arranca luego de tirar de la cuerda del arranque 10

    veces, repita el procedimiento de arranque.

    SI... el motor no arranca después de 3 intentos, comience el

    procedimiento de arranque con el paso 2.

    SI... el motor se detiene al presionar el control del acelerador, repita

    el procedimiento de arranque.

    SI EL MOTOR ESTÁ CALIENTE... repita el procedimiento de arranque.

    O = Apagado

    Interruptor encendido / apagado

    Page 30
    Craftsman E410 manual — page 30

    Control del acelerador

    I = Encendido

    Fig. 7

  • Fig. 8

    • Bulbo del cebador

  • Fig. 9

    • Posición que empieza

    Manija de la cuerda de arranque

    ###### INSTRUCCIONES DE PARADA

  • 1. Suelte el control del acelerador y deje que el motor funcione en ralentí.
  • 2. Oprima y mantenga apretado el interruptor de encendido/apagado en la posición Apagado (O) hasta que el motor se pare por completo (Fig. 7).

    • #### USO DEL ACCESORIO DE ARRANQUE ELÉCTRICO

    Esta unidad se puede arrancar con un accesorio de arranque eléctrico opcional (artículos que se venden por separado). Consulte el manual del operador del accesorio de arranque eléctrico para obtener instrucciones para el uso adecuado de esta función. Para más información, comuníquese con su distribuidor local Craftsman llamando al 1-888-331-4569 o visite www.craftsman.com.

    INSTRUCCIONES DE ARRANQUE NOTA: No hay necesidad de encender la unidad. El interruptor de

    Encendido/Apagado debe estar en la posición Encendido ( I ) en todo momento (Fig. 7).

    ####### Antes de hacer arrancar la unidad

  • 1. Controle el nivel de aceite. Consulte Control del nivel de aceite.
  • 2. Cargue el depósito de combustible. Consulte Carga de combustible en la unidad.

    • ####### Arranque de la unidad

    Lea el Manual del operador del accesorio de arranque eléctrico antes de intentar proceder con estas instrucciones.

  • 1. Presione y luego suelte el bulbo del cebador lentamente 10 veces (Fig. 8).
  • 2. Párese en la posición de arranque (Fig. 9). Sujete firmemente la barra de control con una mano. Use el pie para aguantar las ruedas.
  • 3. Incline la unidad ligeramente hacia atrás para separar la cuchilla del suelo.
  • 4. Inserte el accesorio de arranque eléctrico dentro del orificio de arranque eléctrico (Fig. 10).

    • Page 31
    Craftsman E410 manual — page 31

  • 5. Apriete y mantenga oprimido el control del acelerador (Fig. 7).
  • 6. Siga sosteniendo oprimido el control del acelerador. Haga funcionar el accesorio de arranque eléctrico en intervalos de no más de 2 segundos cada vez hasta que arranque la unidad.
  • 7. Quite el accesorio de arranque eléctrico de la unidad, a menos que se especifique lo contrario en el Manual del operador del accesorio de arranque eléctrico.

    • Puerto de arranque eléctrico

    Fig. 10

    SI... el motor no arranca luego de hacer funcionar el accesorio de arranque eléctrico durante 10 intervalos, repita el procedimiento de arranque.

    SI... el motor no arranca después de 3 intentos, comience el

    procedimiento de arranque con el paso 2.

    SI... el motor se detiene al presionar el control del acelerador, repita

    el procedimiento de arranque.

    SI EL MOTOR ESTÁ CALIENTE... repita el procedimiento de arranque.

    ###### INSTRUCCIONES DE PARADA

  • 1. Suelte el control del acelerador y deje que el motor funcione en ralentí.
  • 2. Oprima y mantenga apretado el interruptor de encendido/apagado en la posición Apagado (O) hasta que el motor se pare por completo (Fig. 7).

    • #### OPERACIÓN

    | |ADVERTENCIA: Vista en forma adecuada para reducir el riesgo de lesiones cuando opere esta unidad. No use ropa holgada ni alhajas. Use protección ocular y auditiva. Use pantalones largos y gruesos, botas y guantes. No use pantalones cortos, sandalias ni trabaje descalzo.| |---|---|

    Posición de funcionamiento

    ###### SUJETAR LA UNIDAD

  • • Párese en la posición de arranque (Fig. 11). Párese derecho. No se incline sobre el aparato.
  • • Mantenga los pies alejados y apoyados firmemente sobre el suelo.
  • • Sujete firmemente el manubrio con ambas manos.

    • Fig. 11

    ###### RECOMENDACIONES PARA MEJORES RESULTADOS

    Page 32
    Craftsman E410 manual — page 32

  • 1. Mueva la unidad al área de trabajo antes de arrancar el motor. Consulte Mover la unidad.
  • 2. Arranque la unidad siguiendo las Instrucciones de arranque.
  • 3. Mantenga la unidad inclinada hacia atrás para que la cuchilla no toque la tierra.
  • 4. Apriete el control del regulador para aumentar la velocidad del motor.
  • 5. Baje lentamente la unidad hasta que la cuchilla haga contacto con el terreno.

  • • Mantenga las ruedas sobre la acera o el pavimento.
  • • NO fuerce la unidad. Haga el primer corte a no más de 1/2 pulgada de profundidad. Aumente la profundidad en 1/2 pulgada y vuelva a cortar el área. Repita este proceso hasta que consiga la profundidad deseada. Remítase a Ajustar la profundidad de corte.
  • • Corte a un paso lento y uniforme.
  • • Compruebe la condición de la cuchilla con frecuencia. A medida que se desgasta, la cuchilla se pone más pequeña, reduciendo la profundidad de corte. Reemplace la cuchilla según sea necesario. Remítase a Reemplazar la cuchilla de la bordeadora.

    • Palanca de ajuste de profundidad

    Soporte de la rueda

    Fig. 12

    | |ADVERTENCIA: A fin de evitar lesiones personales graves, siempre pare el motor y deje que se enfríe antes de ajustar la profundidad de corte.| |---|---|

    ###### AJUSTAR LA PROFUNDIDAD DE CORTE

  • Aparte ligeramente la palanca de ajuste de profundidad de la guía de la rueda (Fig. 12).

  • • Para aumentar la profundidad de corte, baje la cuchilla de la bordeadora. Mueva la palanca hacia la parte posterior del soporte de la rueda.
  • • Para disminuir la profundidad de corte, levante la cuchilla de la bordeadora. Mueva la palanca hacia el frente del soporte de la rueda.

    • ###### MOVER LA UNIDAD

    | |ADVERTENCIA: Para evitar lesiones personales graves, apague siempre el motor cuando la operación se demore o al mover la unidad de un lugar a otro.| |---|---|

    | |ADVERTENCIA: Para evitar graves lesiones personales, nunca levante ni transporte la unidad con el motor en marcha.| |---|---|

  • 1. Apague el motor.
  • 2. Incline la unidad hacia atrás hasta que la cuchilla despeje la tierra.
  • 3. Empuje o lleve la unidad hasta el próximo lugar que deba cultivar.

    • Page 33
    Craftsman E410 manual — page 33

    #### MANTENIMIENTO

    | |ADVERTENCIA: A fin de evitar lesiones personales graves, siempre pare el motor y deje que se enfríe antes de limpiar o mantener la unidad. No realice ninguna tarea de limpieza o mantenimiento mientras la unidad esté en funcionamiento. Desconecte el cable de la bujía para evitar que la unidad arranque accidentalmente.| |---|---|

    | |ADVERTENCIA: Utilice vestimenta de protección y respete todas las instrucciones de seguridad para evitar que se produzcan lesiones personales graves.| |---|---|

    PLAN DE MANTENIMIENTO Lleve a cabo los procedimientos necesarios de mantenimiento con la frecuencia indicada en la tabla. Estos procedimientos deberán también formar parte de cualquier ajuste de temporada. NOTA: Es posible que algunos procedimientos de mantenimiento

    requieran herramientas o habilidades especiales. Si no está seguro acerca de estos procedimientos, lleve la unidad a un distribuidor de servicio autorizado. Para más información, llame al 1-888-331-4569.

    NOTA: Los trabajos de mantenimiento, reemplazo o reparación de los dispositivos y los sistemas de control de emisiones puede realizarlos un distribuidor de servicio autorizado. Para más información, llame al 1-888-331-4569.

    NOTA: Para ver la lista completa de términos y la cobertura de los dispositivos de control de emisiones como parachispas, silenciador, carburador, etc., lea la declaración de California/ EPA que viene junto con la unidad.

    ###### REEMPLAZAR LA CUCHILLA DE LA BORDEADORA Cómo quitar la cuchilla de la bordeadora

  • 1. Coloque una llave de 15/16 pulgadas sobre la contratuerca (Fig. 13).
  • 2. Inserte una llave Allen de 5/16 pulgadas en el orificio del husillo (Fig. 13).
  • 3. Mientras sujeta la llave Allen en su lugar, afloje la contratuerca girándola en sentido antihorario con la llave (Fig. 13).
  • 4. Quite la llave Allen, la llave, la contratuerca y la cuchilla de bordeadora (Fig. 14). Guarde la contratuerca para instalar la nueva cuchilla de bordeadora.

    • ####### Instalación de la cuchilla de la bordeadora

  • 1. Instale la nueva cuchilla bordeadora y la contratuerca en el eje de salida (Fig. 14). Asegúrese de que los bordes de la cuchilla estén orientados en la dirección correcta (Fig. 14). La unidad no funcionará correctamente si la cuchilla está mirando en la dirección incorrecta.
  • 2. Coloque la llave sobre la contratuerca (Fig. 13).
  • 3. Inserte la llave Allen en el orificio del husillo (Fig. 13).
  • 4. Mientras sujeta la llave Allen en su lugar, apriete la contratuerca girándola en sentido horario con la llave (Fig. 13). Cerciórese que la cuchilla de la bordeadora quede plana y centrada en relación con el eje de salida cuando apriete la contratuerca. Apriete la contratuerca hasta que la cuchilla de la bordeadora esté firmemente fijada.
  • 5. Quite la llave y la llave Allen.

    • | |ADVERTENCIA: Verifique que la cuchilla esté plana contra el buje del eje de salida después de ajustar la tuerca. Si la cuchilla está descentrada, la unidad se dañará con la vibración, y la cuchilla puede salir despedida, lo cual puede causar lesiones personales graves.| |---|---|

    |FRECUENCIA|MANTENIMIENTO REQUERIDA| |---|---| |Cada 10 horas|• Limpie y vuelva a lubricar el filtro de aire. Consulte Mantenimiento del filtro de aire.| |Después de las primeras 10 horas y a las 38 horas|• Cambie el aceite. Consulte Cambio de aceite.
    • Solicite a un distribuidor de servicio que controle la holgura del balancín.
    • Controle el estado y la separación de la bujía de encendido. Consulte Mantenimiento de la bujía de encendido.
    |

    Page 34
    Craftsman E410 manual — page 34

    Apretar

    Llave Allen

    Aflojar

    Llave

    Orificio del husillo

    Fig. 13

    Contratuerca

    Bordes de la cuchilla

    Eje de salida

    Cuchilla de la bordeadora

    Fig. 14

    ###### CONTROL DEL NIVEL DE ACEITE

    | |ADVERTENCIA: Controle el nivel de aceite antes de cada uso. No está de más insistir en la importancia de mantener el nivel de aceite adecuado.| |---|---|

  • 1. Detenga el motor y deje que se enfríe.
  • 2. Ubique la unidad sobre una superficie plana y nivelada.

    • NOTA: Si no se mantiene el nivel del motor puede resultar en

    exceso de aceite.

  • 3. Limpie la zona que rodea el tapón de llenado de aceite (Fig. 15) a fin de evitar que ingresen residuos en el orificio de carga de aceite (Fig. 15).
  • 4. Desenrosque el tapón de llenado de aceite.
  • 5. Observe el interior del orificio de llenado de aceite; use una linterna si es necesario. El nivel de aceite sólo debe tocar la rosca inferior del orificio de llenado de aceite (Fig. 16).

  • • Si el nivel de aceite es demasiado bajo, agregue una pequeña cantidad de aceite en el orificio de llenado de aceite hasta que el aceite esté en el nivel correcto.
  • • Si el nivel de aceite es demasiado alto, incline la unidad y drene el exceso de aceite en un recipiente adecuado (Fig. 17).

    • Page 35
    Craftsman E410 manual — page 35

  • 6. Limpie el aceite que se pueda haber derramado.
  • 7. Compruebe que la junta tórica esté en su lugar en el tapón de llenado de aceite (Fig. 15).
  • 8. Vuelva a instalar el tapón de llenado de aceite.

    • | |ADVERTENCIA: NO llene en exceso el cárter. SI SE LLENA EXCESIVAMENTE EL CÁRTER SE PUEDEN PRODUCIR LESIONES PERSONALES GRAVES.| |---|---|

    Tapón para llenado de aceite

    Junta tórica

    Orificio de llenado de aceite

    Fig. 15

    Orificio de llenado de aceite

    Nivel máximo de aceite

    Rosca inferior

    Fig. 16

    ###### CAMBIO DE ACEITE

    Cambie el aceite mientras el motor aún está caliente. El aceite fluirá libremente y arrastrará más impurezas.

  • 1. Limpie la zona que rodea el tapón de llenado de aceite (Fig. 15) a fin de evitar que ingresen residuos en el orificio de carga de aceite.
  • 2. Desenrosque el tapón de llenado de aceite.
  • 3. Incline la unidad verticalmente para verter el aceite fuera del orificio de llenado de aceite y al interior del recipiente (Fig. 17). Deje bastante tiempo para que se drene completamente.

    • NOTA: Deseche el aceite viejo de acuerdo con las normativas

    federales, estatales y locales.

  • 4. Limpie el aceite que se pueda haber derramado.
  • 5. Vierta 3.04 onzas líquidas (90 ml) de aceite SAE 30 dentro del orificio de llenado de aceite.

    • NOTA: NO llene el depósito en exceso. Consulte Control del nivel

    de aceite.

  • 6. Limpie el aceite que se pueda haber derramado.

    • Page 36
    Craftsman E410 manual — page 36

  • 7. Compruebe que la junta tórica esté en su lugar en el tapón de llenado de aceite (Fig. 15).
  • 8. Vuelva a instalar el tapón de llenado de aceite.

    • Fig. 17

    ###### MANTENIMIENTO DEL FILTRO DE AIRE

    Tapa del filtro de aire

    Si no se mantiene el filtro de aire se puede obtener un rendimiento insuficiente o se pude dañar el motor de manera permanente. Las averías del motor ocasionadas por un mantenimiento inadecuado del filtro de aire no están cubiertas por la garantía del producto.

    ####### Limpieza del filtro de aire

  • 1. Abra la tapa del filtro de aire: afloje el tornillo de la tapa y deslice la tapa del filtro de aire hacia la derecha (Fig. 18).
  • 2. Extraiga el filtro de aire (Fig. 19).
  • 3. Lave el filtro de aire con agua y detergente. Enjuague minuciosamente el filtro de aire y déjelo secar.
  • 4. Cubra el filtro de aire con una capa ligera de aceite SAE 30 limpio.
  • 5. Apriete el filtro de aire para distribuir y eliminar el exceso de aceite.
  • 6. Vuelva a instalar el filtro de aire (Fig. 19).

    • NOTA: Asegúrese de que la pantalla de metal esté asentada en el alojamiento del filtro de aire antes de reinstalar el filtro de aire (Fig. 19).

    NOTA: Si se opera la unidad sin el filtro de aire y sin la tapa del filtro

    de aire se ANULARÁ la garantía.

  • 7. Cierre la tapa del filtro de aire: inserte los ganchos de la tapa del filtro de aire dentro de las ranuras del alojamiento del filtro de aire. Debe girar la tapa del filtro de aire hacia la izquierda y alinear el tornillo de la tapa con el orificio destinado a dicho tornillo (Fig. 20). Apriete el tornillo de la tapa del filtro de aire para sujetarla.

    • Tornillo de la tapa

    Fig. 18

    Filtro de aireAlojamiento del filtro de aire

    Pantalla

    NOTA: No ajuste en exceso ya que esto puede arruinar la rosca del

    tornillo.

    Fig. 19

    Orificio para el tornillo de la tapa

    Page 37
    Craftsman E410 manual — page 37

    Ranuras

    | | |---| | | | | | | | |

    Ganchos

    Fig. 20

    ###### AJUSTE DE LA VELOCIDAD DE RALENTÍ

    | |ADVERTENCIA: La cuchilla puede girar durante los ajustes de la velocidad de ralentí. Utilice vestimenta de protección y respete todas las instrucciones de seguridad para evitar que se produzcan lesiones personales graves.| |---|---|

    Tornillo de velocidad de ralentí

    Si el motor no funciona al ralentí correctamente:

  • 1. Arranque el motor. Consulte Arranque y Parada.
  • 2. Suelte el control del acelerador y deje que el motor funcione en ralentí.

    • NOTA: Asegúrese de que la cuchilla no esté en contacto con el

    suelo cuando ajuste la velocidad de ralentí.

    Fig. 21

  • • Si el motor se para, aumente la velocidad de ralentí. Use un destornillador Phillips pequeño para girar el tornillo de velocidad de ralentí en el sentido de las agujas del reloj, 1/8 de giro cada vez hasta que el motor funciona al ralentí de manera uniforme (Fig. 21).
  • • Si la cuchilla gira cuando el motor funciona al ralentí, reduzca la velocidad de ralentí. Gire el tornillo de velocidad de ralentí en el sentido contrario de las agujas del reloj, 1/8 de giro cada vez, hasta que se detenga la cuchilla (Fig. 21).

    • ###### MANTENIMIENTO DE LA BUJÍA

  • 1. Detenga el motor y deje que se enfríe. Sujete con firmeza la funda de la bujía y tire para sacarla de la bujía.
  • 2. Limpie alrededor de la bujía. Retire la bujía de la tapa del cilindro con una llave de cubo de 5/8 pulgadas, girando en sentido contrario a las agujas del reloj.
  • 3. Inspeccione la bujía. Si la bujía está agrietada, averiada o sucia, reemplácela por una pieza de reemplazo n.° 794-00082, una Champion RDZ4H o una bujía equivalente.
  • 4. Use un calibrador de separación para ajustar una separación de aire de 0.025 pulgadas (0.635 mm) (Fig. 22).

    • Page 38
    Craftsman E410 manual — page 38

  • 5. Instale la bujía dentro de la tapa del cilindro. Apriete la bujía con una llave de cubo de 5/8 pulgadas, girando en el sentido de las agujas del reloj hasta que quede ajustada.

    • NOTA: Si se usa una llave de par, apriete hasta: 110-120 pulgada•libra (12.3-13.5 N•m). No ajuste demasiado.

  • 6. Vuelva a colocar la funda de la bujía.

    • | |ADVERTENCIA: No limpie de forma abrasiva ni raspe o limpie los electrodos de las bujías. La presencia de polvo abrasivo en el motor podría dañar el cilindro.| |---|---|

    | | | | |---|---|---| | | | |

    0.025 pulgadas (0.635 mm)

    Fig. 22

    #### LIMPIEZA Y ALMACENAMIENTO

    ###### LIMPIEZA

    | |ADVERTENCIA: A fin de evitar lesiones personales graves, siempre pare el motor y deje que se enfríe antes de limpiar o mantener la unidad.| |---|---|

    Use un cepillo pequeño para limpiar el exterior de la unidad. No utilice detergentes fuertes. Los productos de limpieza para el hogar que contienen aceites aromáticos como pino y limón, y los disolventes como el queroseno, pueden dañar el plástico. Limpie todo rastro de humedad con una tela suave.

    Limpie con agua la cuchilla de la bordeadora. Limpie la cuchilla de la bordeadora con un aceite ligero de máquina para evitar la corrosión.

    ###### ALMACENAMIENTO

  • • Nunca almacene la unidad con combustible en lugares donde las emanaciones pueden alcanzar llamas abiertas o chispas.
  • • Deje que se enfríe el motor antes de almacenar la unidad.
  • • Trabe la unidad para evitar que se la utilice sin permiso o que se provoquen daños.
  • • Almacene la unidad en una zona seca y bien ventilada.
  • • Almacene la unidad lejos del alcance de los niños. Almacenamiento a largo plazo

  • 1. Retire la tapa de combustible, incline la unidad y drene el combustible en un recipiente aprobado. Vuelva a colocar la tapa del combustible.
  • 2. Arranque el motor y déjelo correr hasta que se detenga. Esto asegura que todo el combustible se haya drenado del carburador.
  • 3. Deje que el motor se enfríe. Retire la bujía y ponga 5 gotas de un aceite para motor de alta calidad dentro del cilindro. Jale la cuerda de arranque para distribuir el aceite. Coloque nuevamente la bujía.
  • 4. Limpie minuciosamente la unidad e inspeccione si hay alguna pieza suelta o dañada. Repare o reemplace las piezas dañadas y ajuste los tornillos, tuercas o pernos que estén flojos.

    • Page 39
    Craftsman E410 manual — page 39

    Preparación de la unidad para su uso luego del almacenamiento a largo plazo

  • 1. Retire la bujía de encendido. Incline la unidad para drenar todo el aceite del cilindro en un recipiente adecuado. Coloque nuevamente la bujía.
  • 2. Cambie el aceite. Consulte Cambio de aceite.

    • NOTA: No use combustible que haya estado guardado durante más de 30 días. Deseche el combustible viejo y aceite de acuerdo con las normativas federales, estatales y locales.

    #### SOLUCIÓN DE PROBLEMAS

    |PROBLEMA|SOLUCIÓN| |---|---| |El depósito de combustible está vacío El bulbo del cebador no se presionó lo suficiente El combustible está viejo (más de 30 días) La bujía está averiada El motor está caliente

    El combustible está viejo (más de 30 días) La cuchilla está atascada con tierra o hierba El filtro de aire está sucio

    El filtro de aire está sucio El combustible está viejo (más de 30 días) La velocidad de ralentí es incorrecta

    El combustible está viejo (más de 30 días) El filtro de aire está sucio La bujía está averiada

    EL MOTOR NO ARRANCA

    EL MOTOR NO FUNCIONA AL RALENTÍ

    EL MOTOR NO ACELERA

    AL MOTOR LE FALTA POTENCIA O SE PARA|Llene el depósito de combustible con combustible nuevo Oprima el bulbo del cebador 10 veces Drene el depósito de combustible y agregue combustible nuevo Vuelva a colocar la bujía Consulte las instrucciones relacionadas con SI... EL MOTOR ESTÁ CALIENTE en la sección de Arranque y Parada

    Drene el depósito de combustible y agregue combustible nuevo Pare el motor, retire la bujía y limpie la cuchilla Limpie o reemplace el filtro de aire

    Limpie o reemplace el filtro de aire Drene el depósito de combustible y agregue combustible nuevo Ajuste la velocidad de ralentí

    Drene el depósito de combustible y agregue combustible nuevo Limpie o reemplace el filtro de aire Vuelva a colocar la bujía

    |

    Si necesita asistencia adicional, comuníquese con un centro de servicio autorizado.

    #### GARANTÍA MTD LLC GARANTÍA LIMITADA PARA EL PRODUCTO DE MANO DE MARCA CRAFTSMAN®

    ####### Garantía Limitada

    La garantía limitada establecida en este documento es otorgada por MTD LLC al Comprador Inicial (como se define aquí) con respecto al nuevo producto manual de marca Craftsman ("Producto"). La presente garantía limitada no cubre los Sistemas de control de emisiones y no constituye una Declaración de garantía del control de las emisiones federal según lo definido por las leyes federales de los Estados Unidos. Consulte la Declaración de garantía de control de emisiones federal que se incluye en el manual del operador para conocer las garantías que cubren los Sistemas de control de emisiones.

    ####### Alcance de la Garantía Limitada

    MTD LLC ofrece una garantía limitada al Comprador inicial para uso residencial o para uso no comercial del Producto: sujeto a las Exclusiones definidas aquí, durante el Período de Garantía (definido aquí). El "Comprador inicial" es la primera persona en comprar este Producto de un concesionario, distribuidor y/o vendedor minorista autorizado de productos de marca Crafstman (cada uno denominado "Vendedor minorista"). Excepto que se disponga lo contrario en el presente documento, el período de la garantía limitada para este nuevo Producto adquirido por el Comprador inicial es de dos (2) años a partir de la fecha de compra, como se indica en el comprobante de venta original correspondiente al Producto (“Período de la Garantía”).

    ####### Defectos de Mano de Obra o Materiales

    Excepto por las Exclusiones, se garantiza que el Producto estará libre de defectos de fabricación en la mano de obra o los materiales durante el Período de la Garantía. Durante el Período de Garantía, MTD LLC tendrá la opción de reparar o reemplazar cualquier pieza original que esté cubierta por esta garantía limitada y que se determine que presenta un defecto de mano de obra o materiales.

    ####### Para Tener Derecho a esta Garantía Limitada, el Producto:

  • 1. Debe haber sido comprado a un vendedor minorista autorizado de la marca Craftsman.
  • 2. Debe haber sido adquirido por el Comprador Inicial dentro de los Estados Unidos.
  • 3. Debe haberse usado únicamente para fines residenciales u otro tipo de uso no comercial.
  • 4. Debe haber sido utilizado de una manera consistente con el uso normal y adecuado.

    • ####### ¿Quiénes Pueden Efectuar Reparaciones Bajo esta Garantía?

    Para poder calificar para la garantía limitada aquí establecida, las reparaciones hechas bajo esta garantía deben ser realizadas por un proveedor de servicios de garantía autorizado.

    Page 40
    Craftsman E410 manual — page 40

    ####### Cómo Obtener Servicios Bajo esta Garantía Limitada

    Para localizar un proveedor de servicio de garantía autorizado, póngase en contacto con su vendedor minorista autorizado o contáctese con www.craftsman.com/warranty, o llame gratis al 888-331-4569. PARA UN SERVICIO DE GARANTÍA NECESITARÁ PRESENTAR UNA COPIA DE SU FACTURA DE VENTA.

    Lo que NO Cubre esta Garantía Limitada Esta Garantía Limitada No Cubre lo Siguiente (las “Exclusiones”):

  • 1. Los productos adquiridos fuera de los Estados Unidos.
  • 2. Los daños producidos por la falta de mantenimiento y/o un mantenimiento inadecuado, según se describe en el manual del operador.
  • 3. El desgaste normal resultante de usar el Producto.
  • 4. El uso del Producto de manera no acorde al uso previsto para el mismo, como se describe en las instrucciones operativas, incluyendo, sin limitación, abuso, uso indebido y/o descuidado del Producto o todo uso que no se compadezca y/o no cumpla con las instrucciones que figuran en el manual del operador.
  • 5. Cualquier artículo fungible, consumible o de mantenimiento rutinario que requiera reemplazo o servicio como parte del mantenimiento normal, a menos que dichos artículos tengan defectos que causen fallas o desgaste prematuro dentro de los primeros treinta (30) días. Donde corresponda, los artículos de uso normal incluyen, entre otros, perillas, carretes externos, línea de corte, carretes interiores, poleas de arranque, cuerdas de arranque, correas de transmisión, cadenas de sierra, barras de guía, púas de cultivo, filtros, bujías, estuches de transporte, fundas o cuchillas.
  • 6. Todo Producto que haya sido alterado o modificado de alguna manera que no se compadezca con el diseño original del producto o de alguna manera no aprobada.
  • 7. Las reparaciones en concepto de pintura o los reemplazos por defectos en la pintura (que incluyen los materiales y la aplicación) están cubiertos por un período de tres (3) meses.

    • ####### Esta Garantía No Cubre, y MTD LLC No Asume Ninguna Responsabilidad por lo Siguiente:

  • 1. Pérdida de tiempo o pérdida de uso del Producto.
  • 2. Gastos de transporte y otros gastos incurridos en relación con el transporte del Producto hacia y desde el proveedor de servicios autorizado.
  • 3. Cualquier pérdida o daño a otros equipos o elementos personales.
  • 4. Daño resultante de la instalación o el uso de cualquier accesorio o pieza que no sea del OEM (fabricante de equipo original) para utilizar con el Producto.

    • Limitaciones:

  • 1. NO HAY NINGUNA GARANTÍA, INCLUYENDO, SIN LIMITACIÓN, NINGUNA GARANTÍA TÁCITA DE COMERCIABILIDAD O APTITUD PARA UN DETERMINADO USO. PASADO EL PERÍODO DE GARANTÍA NO SE APLICARÁ NINGUNA GARANTÍA SEGÚN LO ESTABLECIDO PRECEDENTEMENTE RESPECTO DE LAS PIEZAS YA IDENTIFICADAS. NINGUNA OTRA GARANTÍA EXPRESA, SEA ESCRITA O VERBAL, A EXCEPCIÓN DE LA ARRIBA INDICADA, OTORGADA POR UNA PERSONA FÍSICA O JURÍDICA, INCLUYENDO UN CONCESIONARIO O COMERCIANTES, CON RESPECTO ALGÚN PRODUCTO SERÁ VINCULANTE PARA MTD LLC. DURANTE EL PERÍODO DE GARANTÍA, EL RECURSO EXCLUSIVO ES LA REPARACIÓN O LA SUSTITUCIÓN DE LA PIEZA DEFECTUOSA, SEGÚN LO ESTABLECIDO ANTERIORMENTE. (ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE EL TIEMPO DE DURACIÓN DE UNA GARANTÍA TÁCITA, POR LO QUE LA LIMITACIÓN ANTERIOR PODRÍA NO APLICARLE A USTED.)
  • 2. LAS DISPOSICIONES ESTABLECIDAS EN EL PRESENTE DOCUMENTO PREVÉN EL ÚNICO Y EXCLUSIVO RECURSO QUE SURGE DE LA VENTA. MTD LLC NO SERÁ RESPONSABLE POR DAÑOS O PÉRDIDAS INCIDENTALES O INDIRECTAS INCLUYENDO, SIN LIMITACIÓN, POR GASTOS DE TRANSPORTE O GASTOS SIMILARES O POR GASTOS DE ALQUILER PARA REEMPLAZAR PROVISORIAMENTE UN PRODUCTO GARANTIZADO. (ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE QUE ES POSIBLE QUE LA EXCLUSIÓN O LIMITACIÓN ANTERIOR NO SE APLIQUE EN SU CASO).
  • 3. En ningún caso el reembolso será superior al precio de compra del Producto vendido. La alteración de los elementos de seguridad del Producto anulará esta garantía limitada. Usted asume el riesgo y la responsabilidad por pérdidas, daños o lesiones personales y materiales tanto suyas como de terceros como consecuencia del uso o uso indebido o imposibilidad de usar este Producto.

    • Leyes Estatales y esta Garantía. Esta garantía limitada le concede derechos legales específicos, y también es posible que tenga otros derechos, que varían de un estado a otro.

    #### NOTAS

    TO ORDER REPLACEMENT PARTS OR SCHEDULE REPAIR SERVICE

    PARA ORDENAR PIEZAS O PEDIR SERVICIO DE REPARACIÓN

    1-888-331-4569

    CRAFTSMAN® IS A REGISTERED TRADEMARK OFSTANLEY BLACK & DECKER, INC., USED UNDER LICENSE. ES UNA MARCA REGISTRADA DESTANLEY BLACK & DECKER, INC., UTILIZADA BAJO LICENCIA.

    © 2019 CRAFTSMAN

    PRODUCT MANUFACTURED BY: / PRODUCTO FABRICADO POR: MTD LLC P.O. Box 361131 Cleveland, OH 44136-0019

    U.S. & CANADA ONLY • SÓLO EN EE.UU. Y CANADÁ

    More from Craftsman

    Power Tools

    137.212290 Miter Saw

    40 Q&As

     Pressure Washers

    3000 Psi Pressure Washer

    10 Q&As

     Pressure Washers

    3100 Psi Pressure Washer

    3 Q&As

     Power Saws

    315.220100 Radial Arm Saw

    10 Q&As

    Similar Unknown

    Graco

    04583 06f TS

    0 Q&As

     Della

    048 MS 12 Series Mini Split AC

    0 Q&As

     Della

    048 MS T1159k

    0 Q&As

     Chamberlain

    050dctwf

    10 Q&As
