Full Manual
78 pages
Read This Manual.
Do not install or use this car seat until you read and understand the instructions in this manual.Failure To Properly Use This Car Seat
Increases The Risk Of Serious Injury
Or Death In A Sudden Stop Or Crash.
© 2003 Graco ISPB001BB01/03 Us
Booster Seat Owner’s Manual

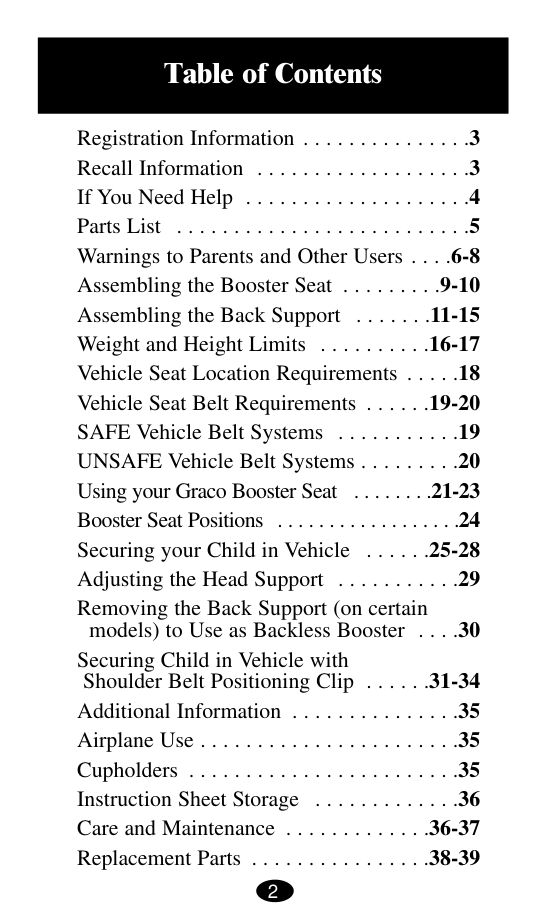

Registration Information . . . . . . . . . . . . . . .3 Recall Information . . . . . . . . . . . . . . . . . . .3 If You Need Help . . . . . . . . . . . . . . . . . . . .4 Parts List . . . . . . . . . . . . . . . . . . . . . . . . . .5 Warnings to Parents and Other Users . . . .6-8 Assembling the Booster Seat . . . . . . . . .9-10 Assembling the Back Support . . . . . . .11-15 Weight and Height Limits . . . . . . . . . .16-17 Vehicle Seat Location Requirements . . . . .18 Vehicle Seat Belt Requirements . . . . . .19-20 SAFE Vehicle Belt Systems . . . . . . . . . . .19 UNSAFE Vehicle Belt Systems . . . . . . . . .20 Using your Graco Booster Seat . . . . . . . .21-23 Booster Seat Positions . . . . . . . . . . . . . . . . . .24 Securing your Child in Vehicle . . . . . .25-28 Adjusting the Head Support . . . . . . . . . . .29 Removing the Back Support (on certain models) to Use as Backless Booster . . . .30 Securing Child in Vehicle with Shoulder Belt Positioning Clip . . . . . .31-34 Additional Information . . . . . . . . . . . . . . .35 Airplane Use . . . . . . . . . . . . . . . . . . . . . . .35 Cupholders . . . . . . . . . . . . . . . . . . . . . . . .35 Instruction Sheet Storage . . . . . . . . . . . . .36 Care and Maintenance . . . . . . . . . . . . .36-37 Replacement Parts . . . . . . . . . . . . . . . .38-39 2 Table of Contents
Model Number: Manufactured on: Purchase Date: Registration Information Register Your Booster Seat Please fill in the above information. The model number can be found on a label underneath your booster seat. Fill out the prepaid registration postcard attached to the seat cover and mail it today. Child restraints could be recalled for safety reasons. You must register this restraint to be reached in a recall. Send your name, address and model number to: Graco Children’s Products Inc. 150 Oaklands Blvd. Exton, PA, 19341 or call 1-888-224-6549

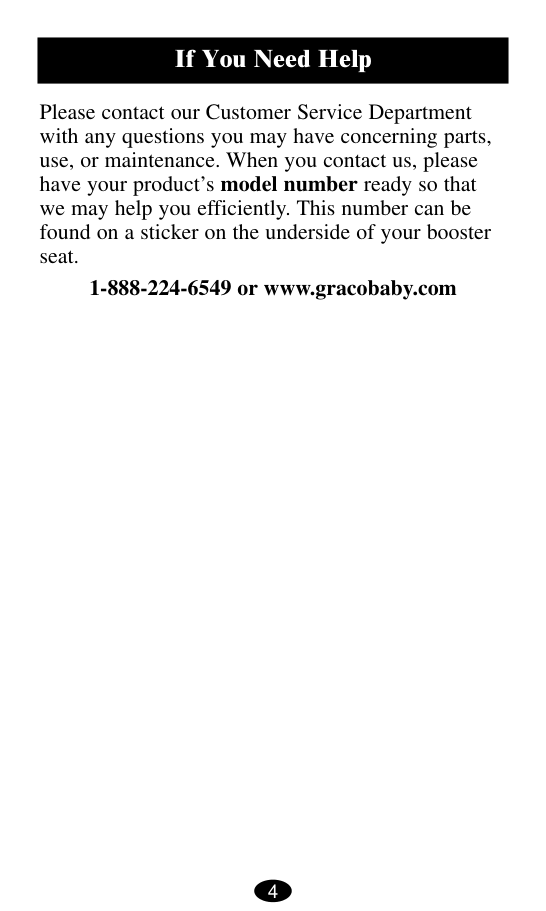

4 If You Need Help Please contact our Customer Service Department with any questions you may have concerning parts, use, or maintenance. When you contact us, please have your product’s model number ready so that we may help you efficiently. This number can be found on a sticker on the underside of your booster seat. 1-888-224-6549 or www.gracobaby.com

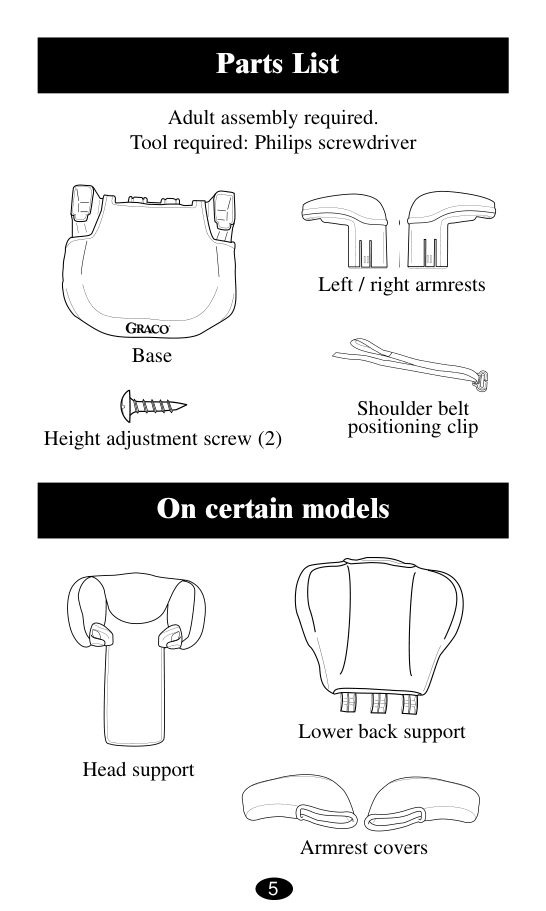

5 Parts List Adult assembly required. Tool required: Philips screwdriver Left / right armrests Base Shoulder belt positioning clip Head support Lower back support Armrest covers On certain models Height adjustment screw (2)

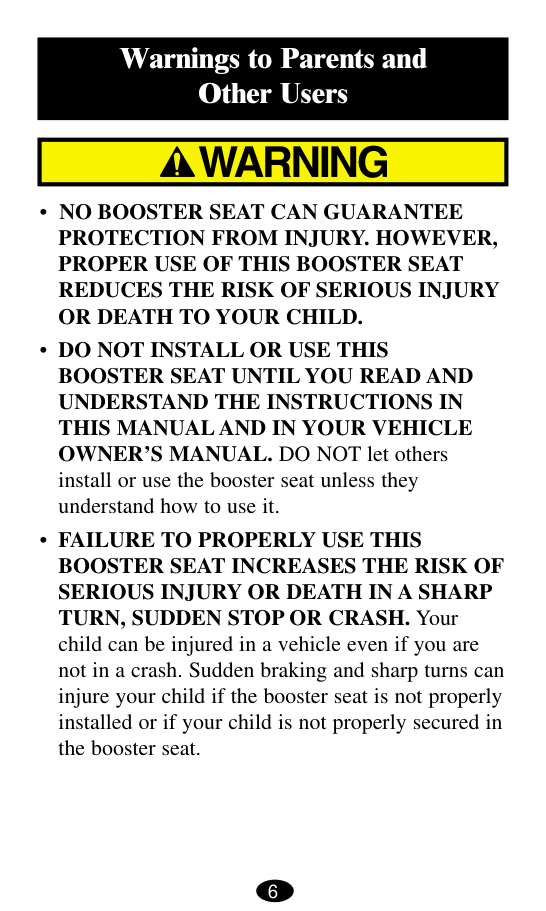

6 Warnings to Parents and Other Users
• No Booster Seat Can Guarantee
Protection From Injury. However,
Proper Use Of This Booster Seat
Reduces The Risk Of Serious Injury
Or Death To Your Child.
• Do Not Install Or Use This
Booster Seat Until You Read And
Understand The Instructions In
This Manual And In Your Vehicle
OWNER’S MANUAL. DO NOT let others install or use the booster seat unless they understand how to use it.• Failure To Properly Use This
Booster Seat Increases The Risk Of
Serious Injury Or Death In A Sharp
TURN, SUDDEN STOP OR CRASH. Your child can be injured in a vehicle even if you are not in a crash. Sudden braking and sharp turns can injure your child if the booster seat is not properly installed or if your child is not properly secured in the booster seat.
7

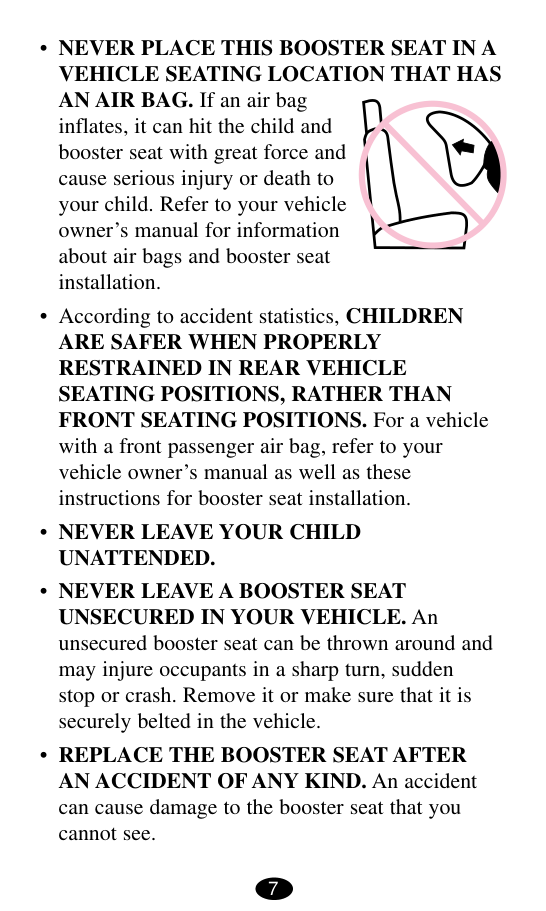

• Never Place This Booster Seat In A
Vehicle Seating Location That Has
AN AIR BAG. If an air bag inflates, it can hit the child and booster seat with great force and cause serious injury or death to your child. Refer to your vehicle owner’s manual for information about air bags and booster seat installation.Are Safer When Properly
Restrained In Rear Vehicle
Seating Positions, Rather Than
FRONT SEATING POSITIONS. For a vehicle with a front passenger air bag, refer to your vehicle owner’s manual as well as these instructions for booster seat installation.• Never Leave Your Child
Unattended.
• Never Leave A Booster Seat
UNSECURED IN YOUR VEHICLE. An unsecured booster seat can be thrown around and may injure occupants in a sharp turn, sudden stop or crash. Remove it or make sure that it is securely belted in the vehicle.• Replace The Booster Seat After
AN ACCIDENT OF ANY KIND. An accident can cause damage to the booster seat that you cannot see.
8

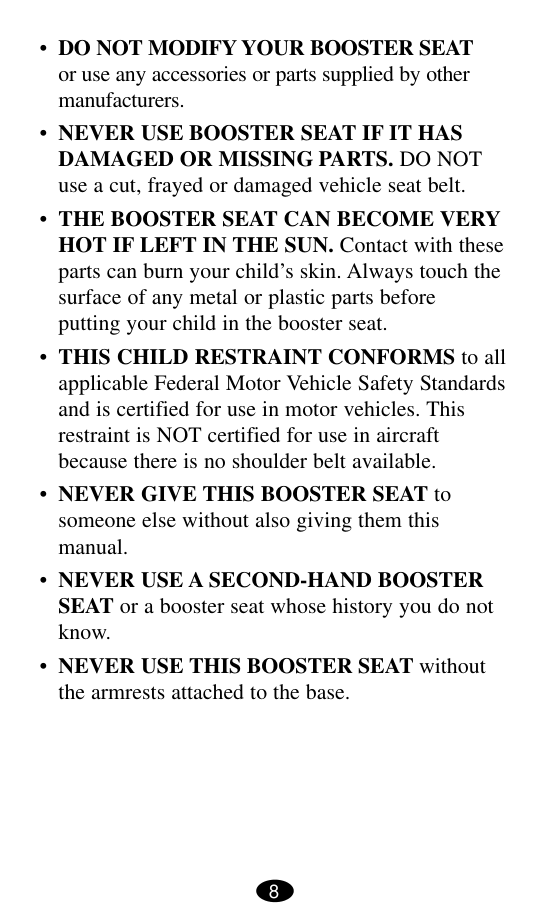

• Do Not Modify Your Booster Seat
or use any accessories or parts supplied by other manufacturers.• Never Use Booster Seat If It Has
Damaged Or Missing Parts. Do Not
use a cut, frayed or damaged vehicle seat belt.• The Booster Seat Can Become Very
HOT IF LEFT IN THE SUN. Contact with these parts can burn your child’s skin. Always touch the surface of any metal or plastic parts before putting your child in the booster seat.• Never Use A Second-Hand Booster
SEAT or a booster seat whose history you do not know.

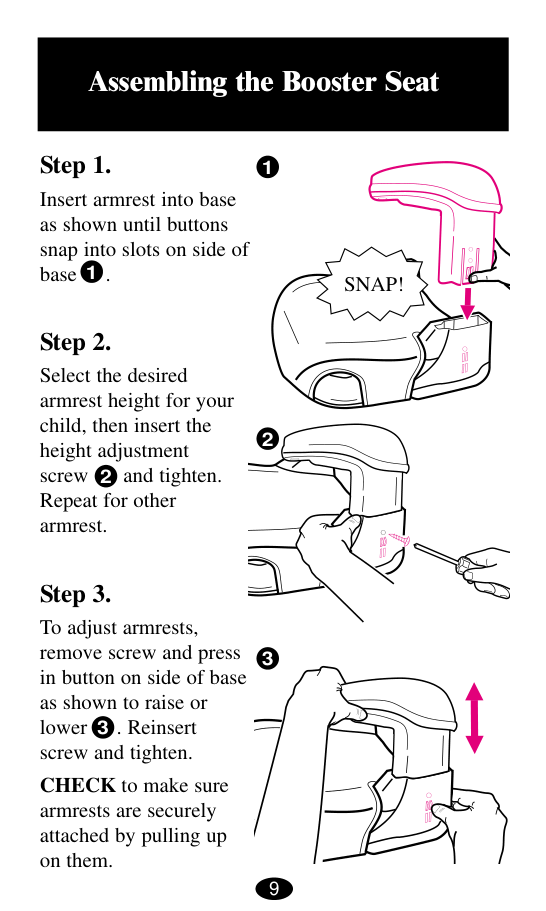

9 Assembling the Booster Seat Step 1. Insert armrest into base as shown until buttons snap into slots on side of base . Step 2. Select the desired armrest height for your child, then insert the height adjustment screw and tighten. Repeat for other armrest. Step 3. To adjust armrests, remove screw and press in button on side of base as shown to raise or lower . Reinsert screw and tighten. CHECK to make sure armrests are securely attached by pulling up on them.
Snap!
1 1 2 2 3 3

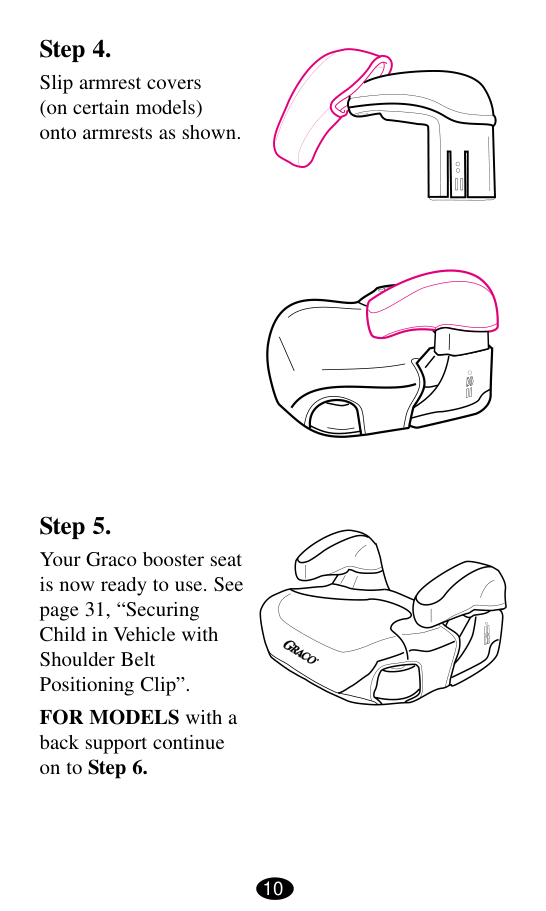

10 Step 4. Slip armrest covers (on certain models) onto armrests as shown. Step 5. Your Graco booster seat is now ready to use. See page 31, “Securing Child in Vehicle with Shoulder Belt Positioning Clip”. FOR MODELS with a back support continue on to Step 6.

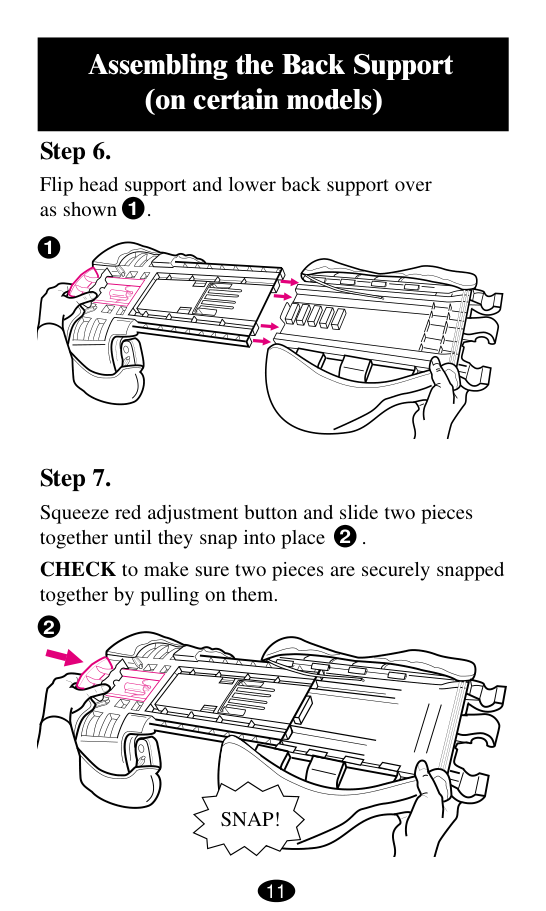

11 Assembling the Back Support (on certain models) Step 6. Flip head support and lower back support over as shown . Step 7. Squeeze red adjustment button and slide two pieces together until they snap into place . CHECK to make sure two pieces are securely snapped together by pulling on them.
Snap!
1 2 1 2

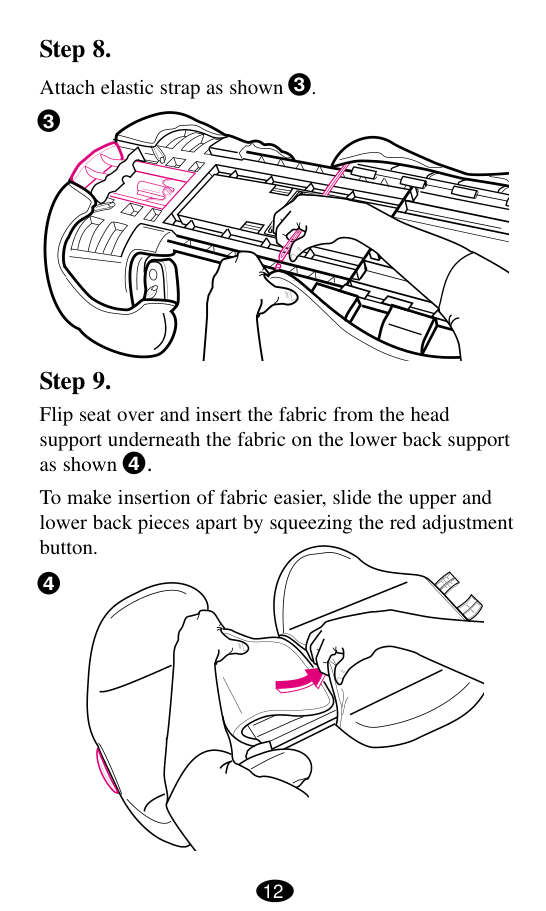

12 Step 9. Flip seat over and insert the fabric from the head support underneath the fabric on the lower back support as shown . To make insertion of fabric easier, slide the upper and lower back pieces apart by squeezing the red adjustment button. Step 8. Attach elastic strap as shown 3 . 3 3 4 4

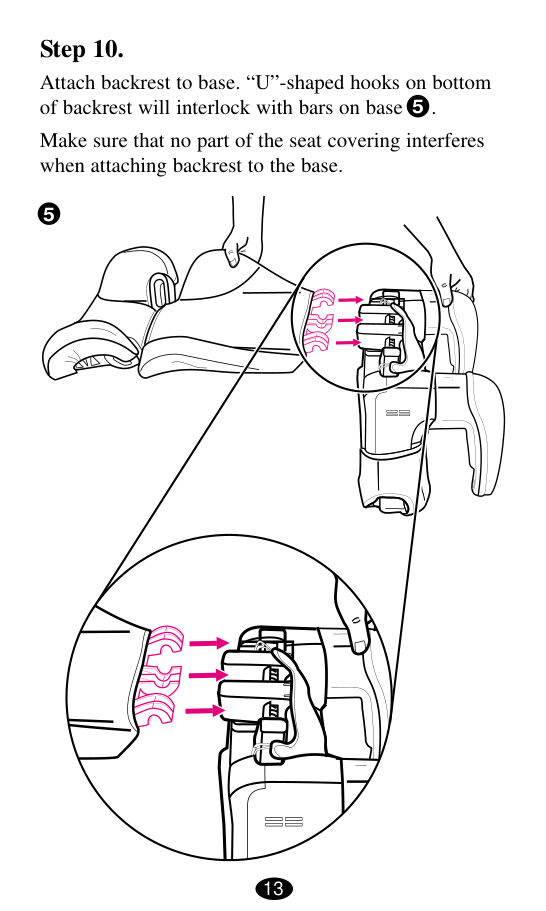

13 Step 10. Attach backrest to base. “U”-shaped hooks on bottom of backrest will interlock with bars on base . Make sure that no part of the seat covering interferes when attaching backrest to the base. 5 5

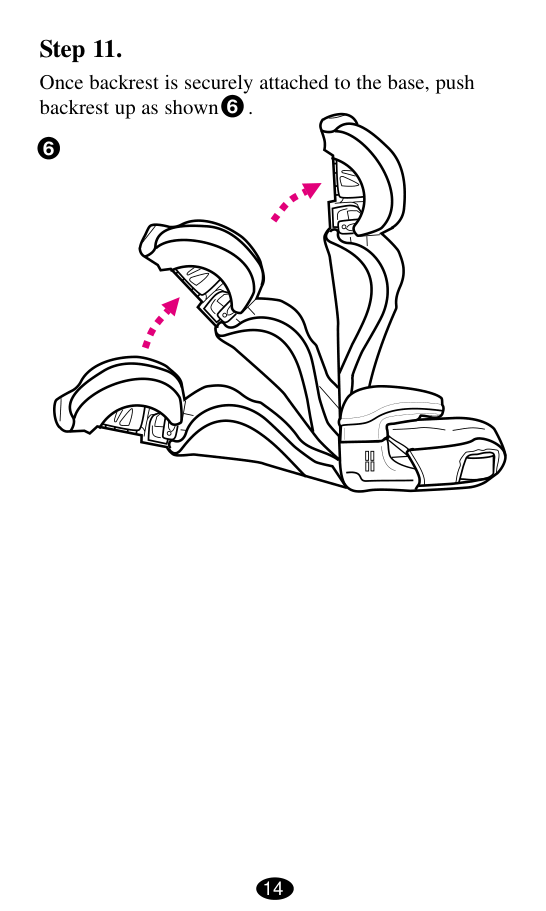

14 Step 11. Once backrest is securely attached to the base, push backrest up as shown . 6 6

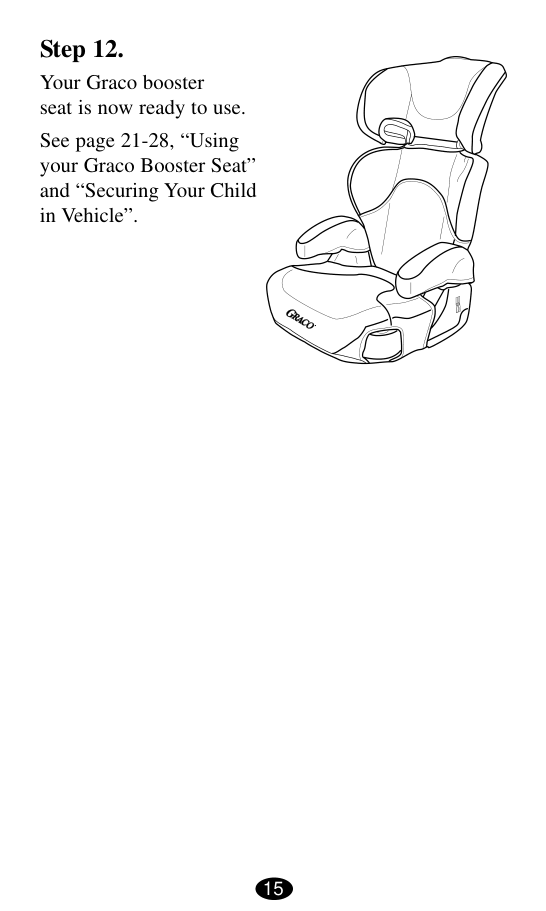

15 Step 12. Your Graco booster seat is now ready to use. See page 21-28, “Using your Graco Booster Seat” and “Securing Your Child in Vehicle”.

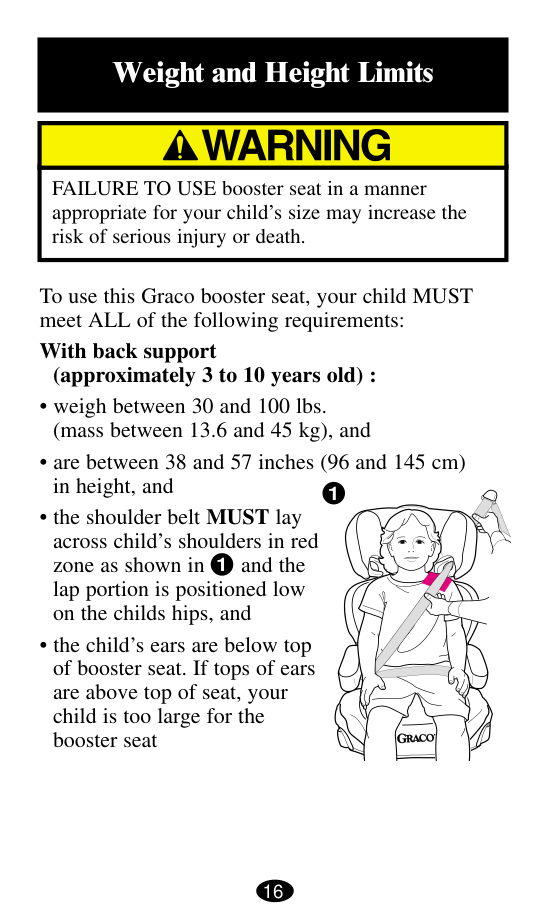

16 FAILURE TO USE booster seat in a manner appropriate for your child’s size may increase the risk of serious injury or death. Weight and Height Limits To use this Graco booster seat, your child MUST meet ALL of the following requirements: With back support (approximately 3 to 10 years old) :

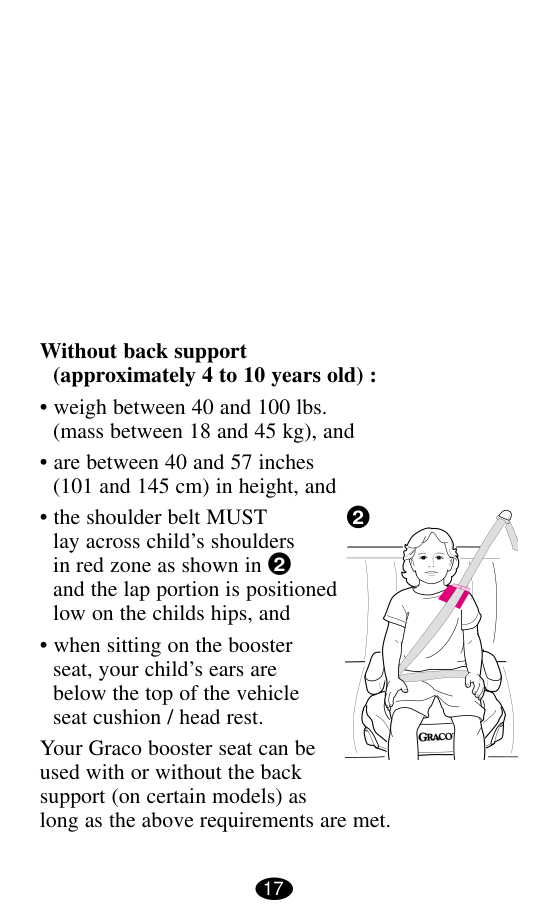

17 Without back support (approximately 4 to 10 years old) :
18

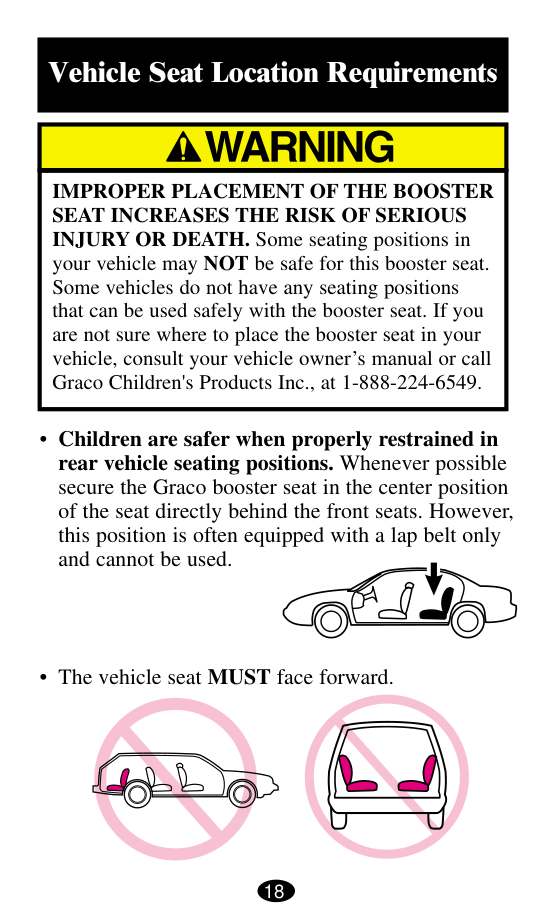

Improper Placement Of The Booster
Seat Increases The Risk Of Serious
INJURY OR DEATH. Some seating positions in your vehicle may NOT be safe for this booster seat. Some vehicles do not have any seating positions that can be used safely with the booster seat. If you are not sure where to place the booster seat in your vehicle, consult your vehicle owner’s manual or call Graco Children's Products Inc., at 1-888-224-6549. Vehicle Seat Location Requirements

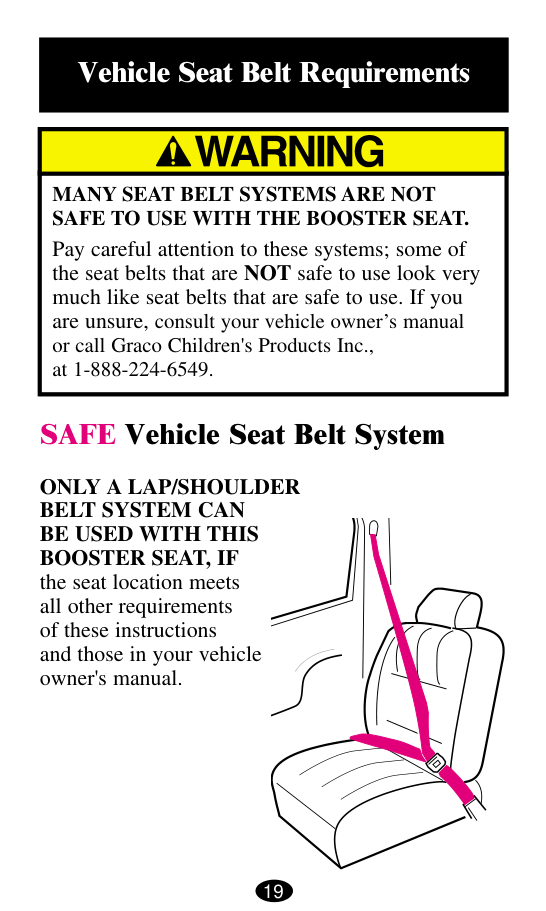

Many Seat Belt Systems Are Not
Safe To Use With The Booster Seat.
Pay careful attention to these systems; some of the seat belts that are NOT safe to use look very much like seat belts that are safe to use. If you are unsure, consult your vehicle owner’s manual or call Graco Children's Products Inc., at 1-888-224-6549. Vehicle Seat Belt RequirementsOnly A Lap/Shoulder
Belt System Can
Be Used With This
Booster Seat, If
the seat location meets all other requirements of these instructions and those in your vehicle owner's manual. SAFE Vehicle Seat Belt System 19

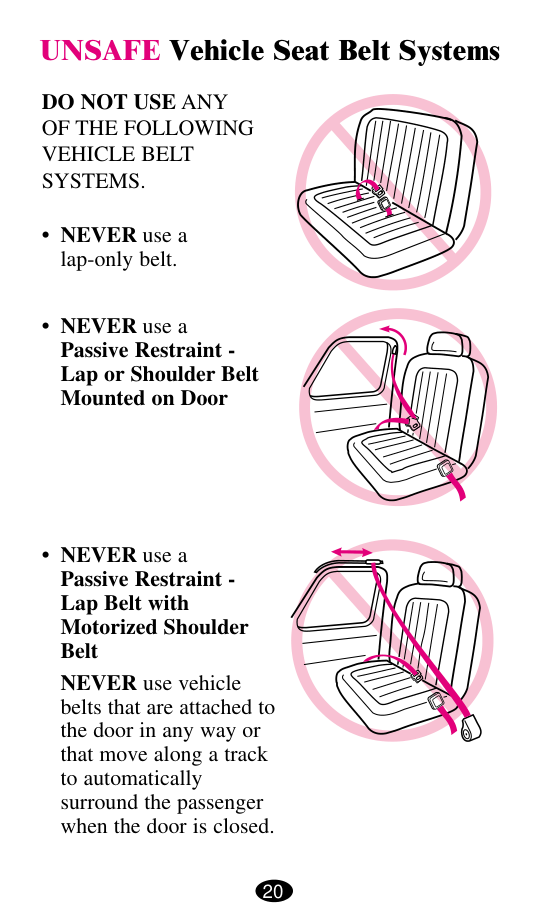

Do Not Use Any
Of The Following
Vehicle Belt
Systems.

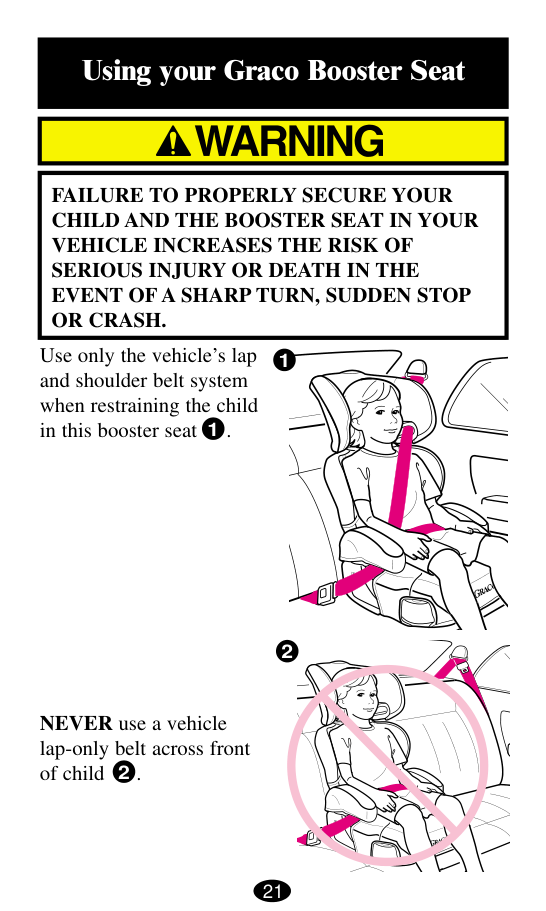

Using your Graco Booster Seat Use only the vehicle’s lap and shoulder belt system when restraining the child in this booster seat . NEVER use a vehicle lap-only belt across front of child .
Failure To Properly Secure Your
Child And The Booster Seat In Your
Vehicle Increases The Risk Of
Serious Injury Or Death In The
Event Of A Sharp Turn, Sudden Stop
Or Crash.
21 1 1 2 2

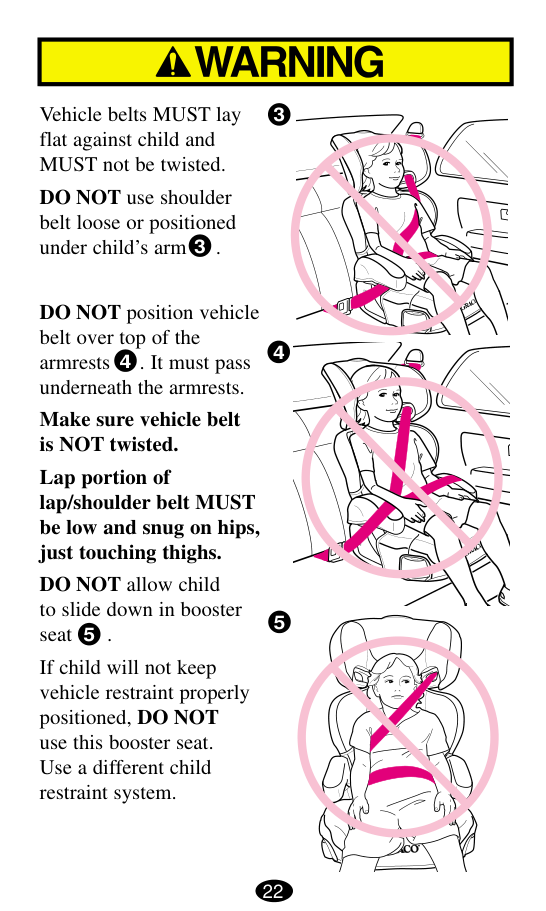

Vehicle belts MUST lay flat against child and MUST not be twisted. DO NOT use shoulder belt loose or positioned under child’s arm . DO NOT position vehicle belt over top of the armrests . It must pass underneath the armrests. Make sure vehicle belt is NOT twisted. Lap portion of lap/shoulder belt MUST be low and snug on hips, just touching thighs. DO NOT allow child to slide down in booster seat . If child will not keep vehicle restraint properly positioned, DO NOT use this booster seat. Use a different child restraint system. 22 3 3 4 4 5 5

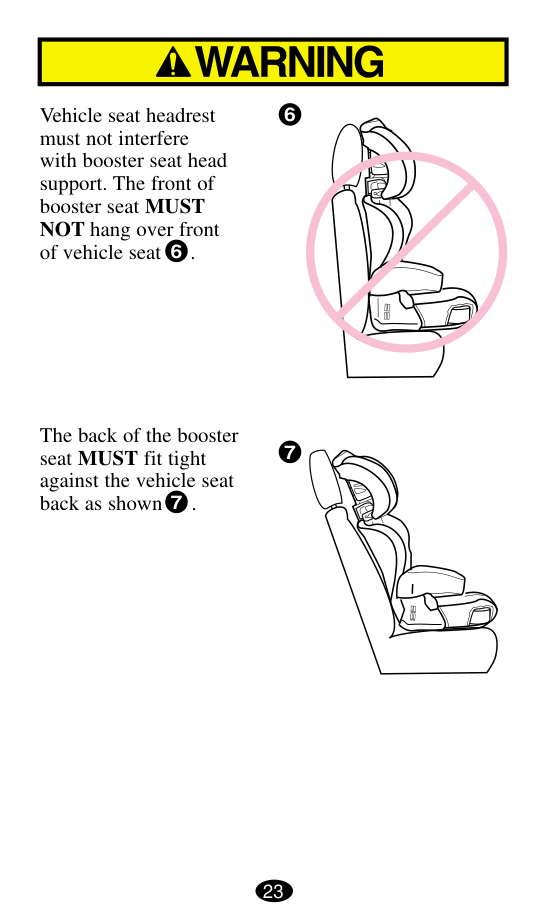

Vehicle seat headrest must not interfere with booster seat head support. The front of booster seat MUST NOT hang over front of vehicle seat . The back of the booster seat MUST fit tight against the vehicle seat back as shown . 23 6 7 6 7

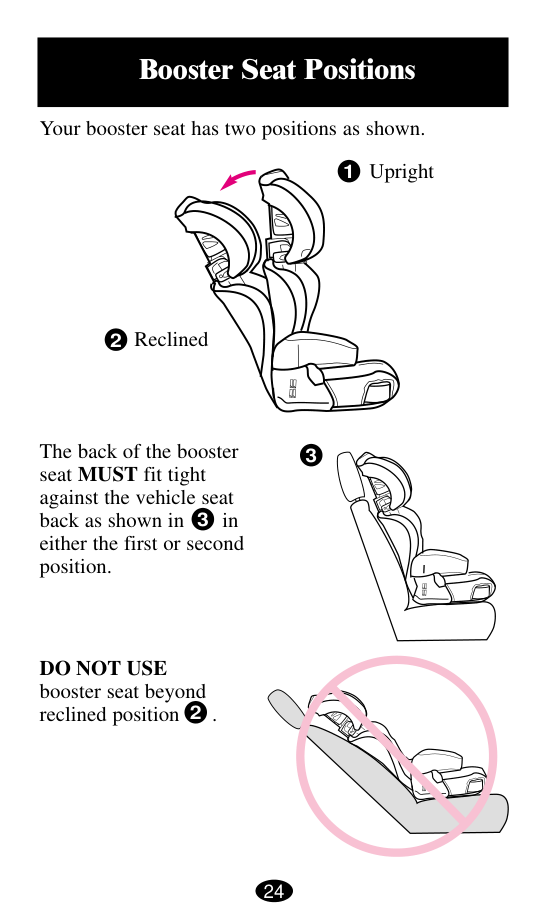

24 Booster Seat Positions Your booster seat has two positions as shown.
Do Not Use
booster seat beyond reclined position . The back of the booster seat MUST fit tight against the vehicle seat back as shown in in either the first or second position. Upright Reclined 1 2 3 3 2

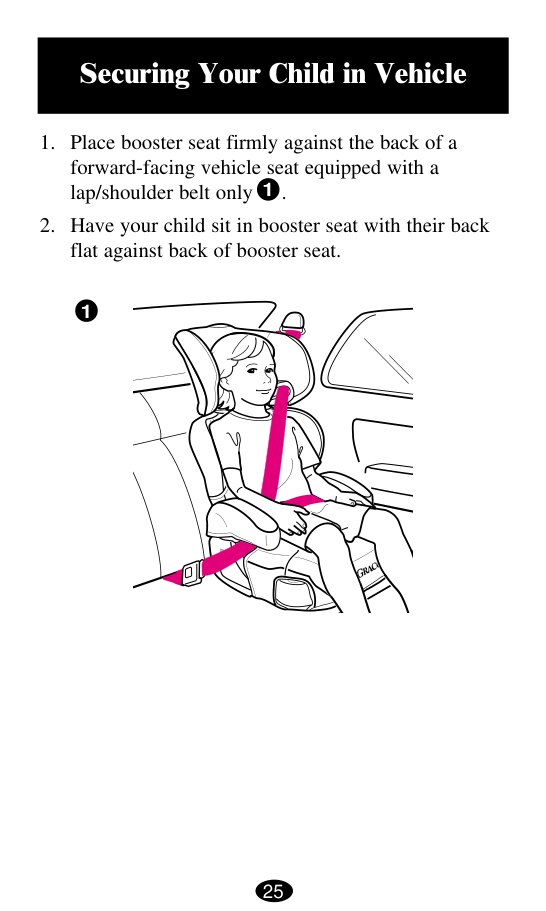

25 Securing Your Child in Vehicle

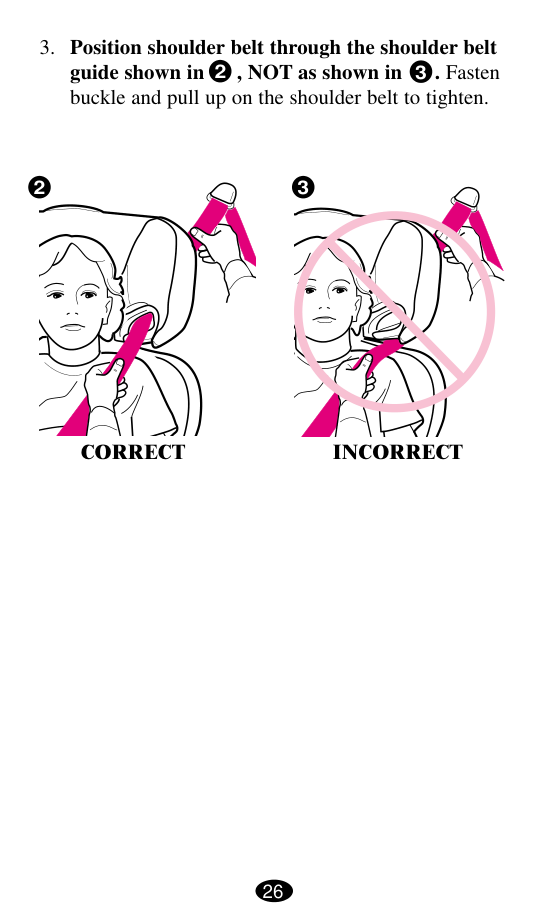

26
Correct
Incorrect

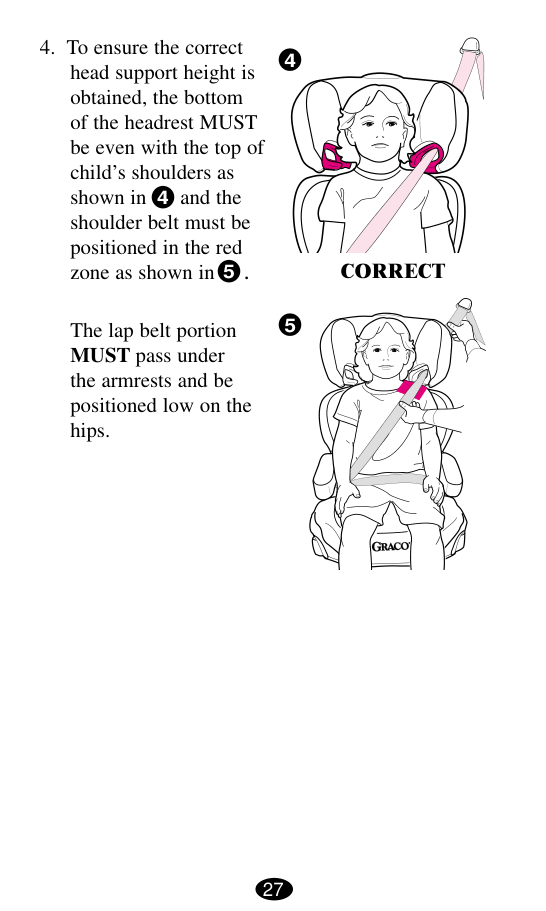

27
Correct
4 4 5 5
Incorrect

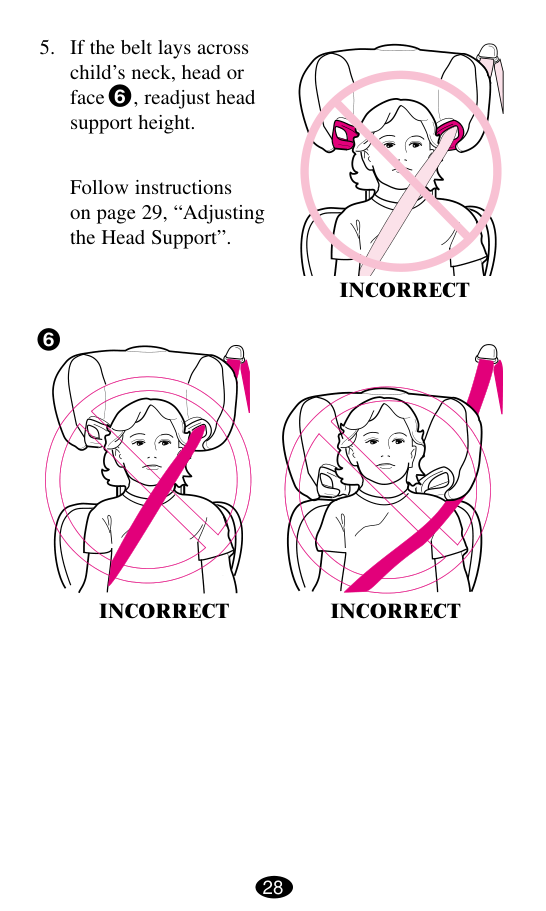

28Incorrect
Incorrect
6

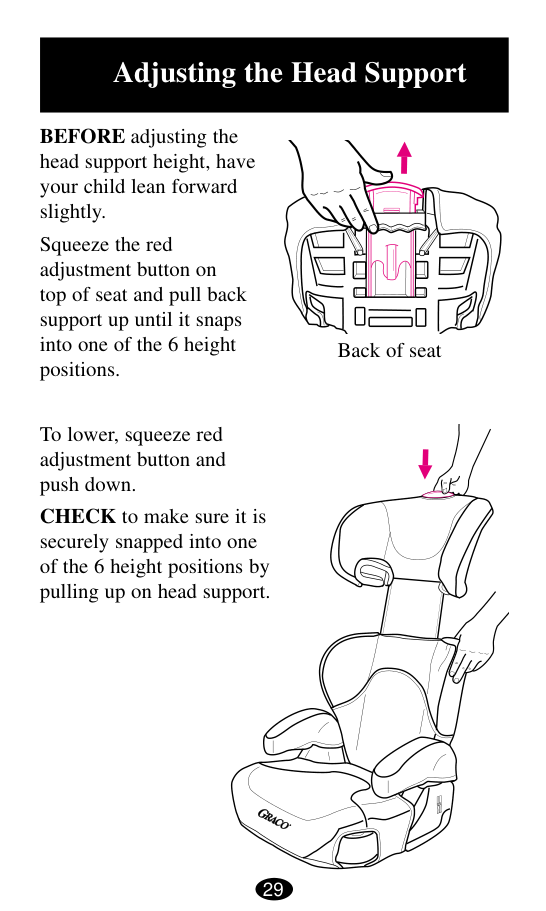

29 BEFORE adjusting the head support height, have your child lean forward slightly. Squeeze the red adjustment button on top of seat and pull back support up until it snaps into one of the 6 height positions. Adjusting the Head Support Back of seat To lower, squeeze red adjustment button and push down. CHECK to make sure it is securely snapped into one of the 6 height positions by pulling up on head support.

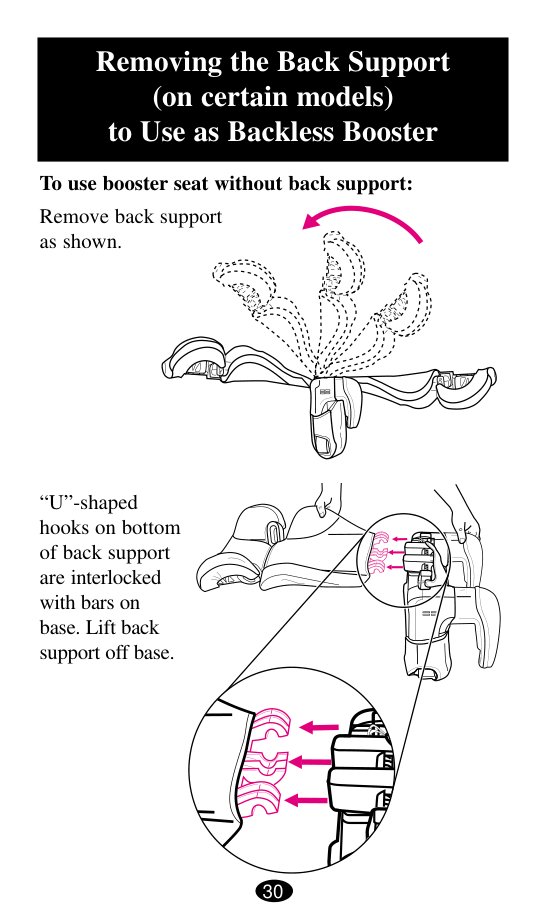

30 Removing the Back Support (on certain models) to Use as Backless Booster To use booster seat without back support: Remove back support as shown. “U”-shaped hooks on bottom of back support are interlocked with bars on base. Lift back support off base.

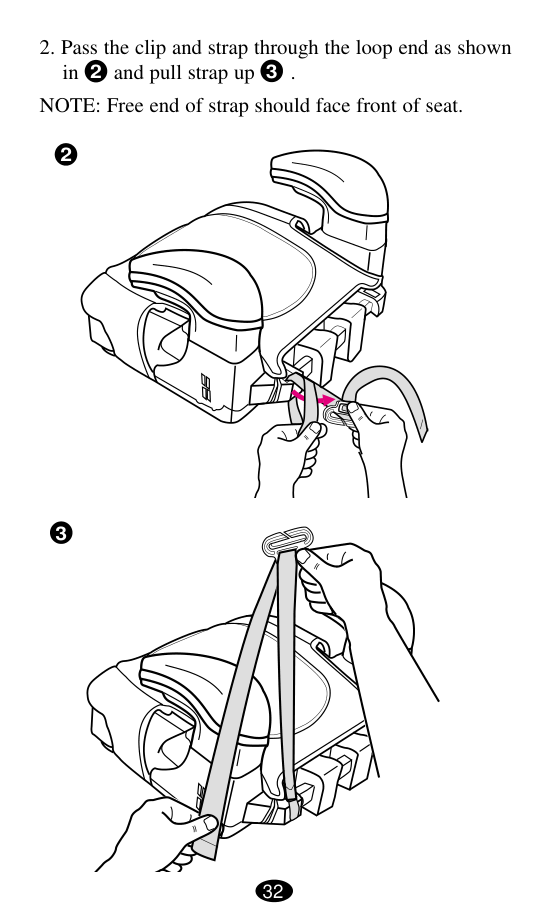

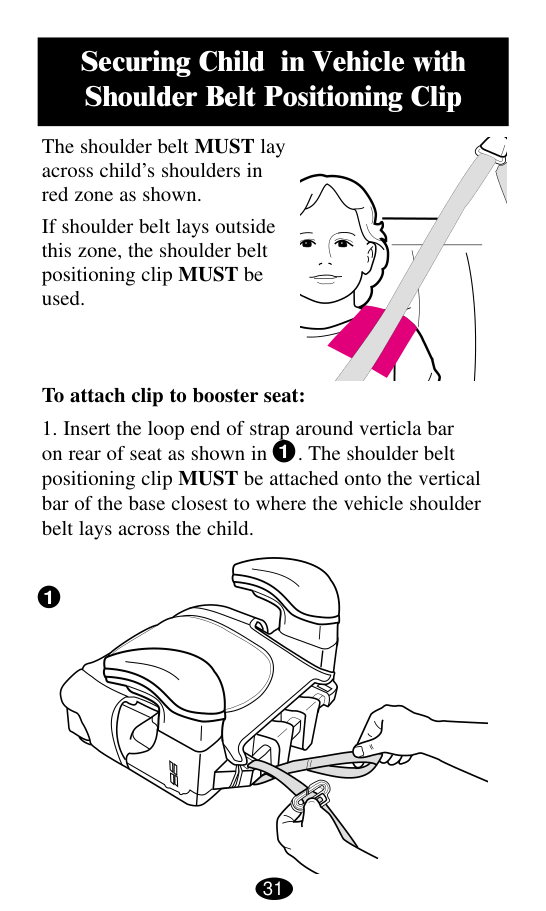

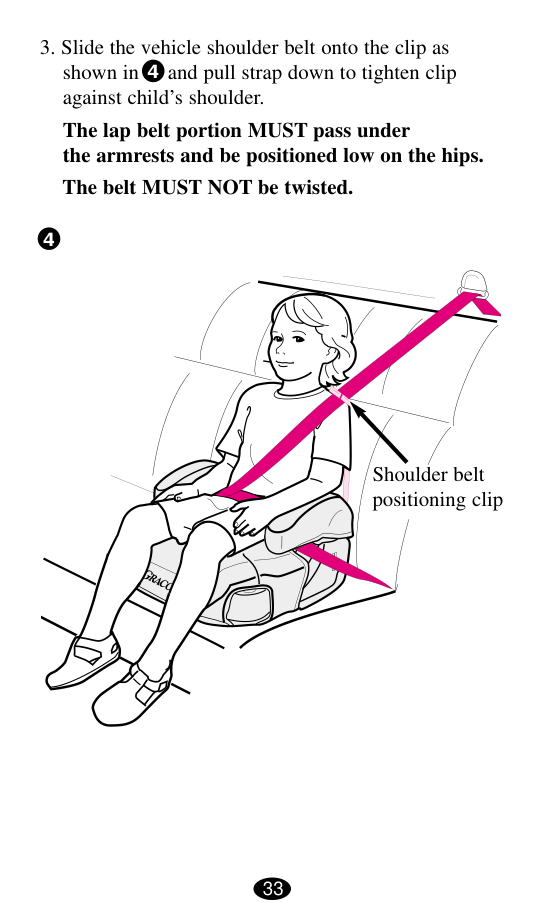

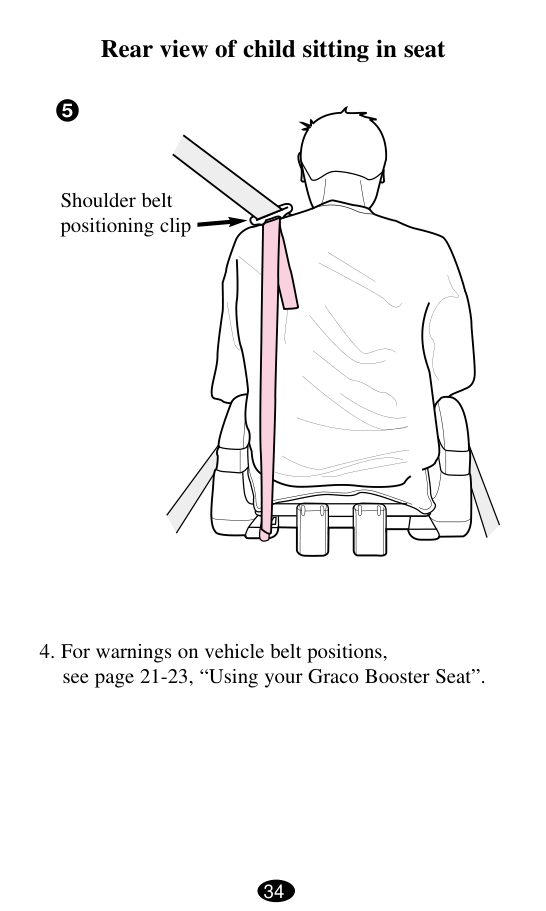

31 Securing Child in Vehicle with Shoulder Belt Positioning Clip The shoulder belt MUST lay across child’s shoulders in red zone as shown. If shoulder belt lays outside this zone, the shoulder belt positioning clip MUST be used. To attach clip to booster seat:
32
33
34

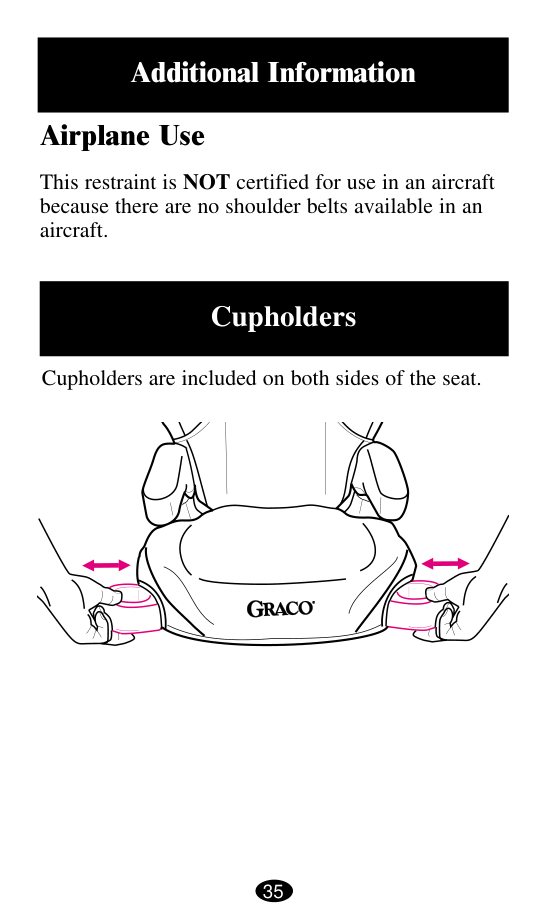

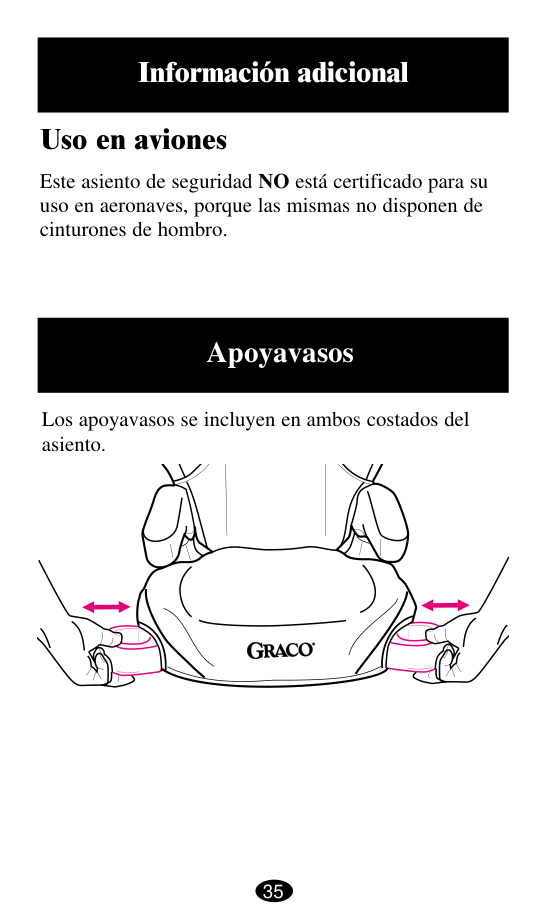

35 Airplane Use This restraint is NOT certified for use in an aircraft because there are no shoulder belts available in an aircraft. Additional Information Cupholders are included on both sides of the seat. Cupholders

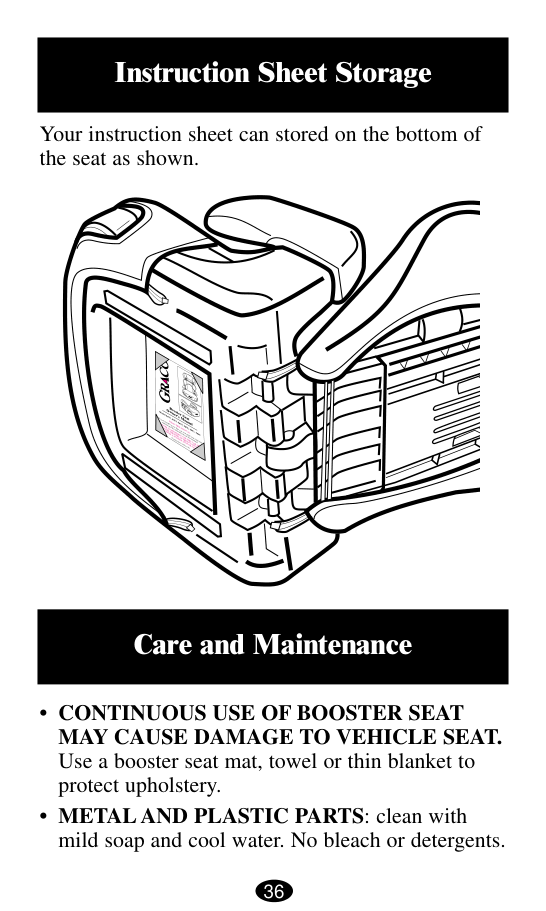

36 Instruction Sheet Storage Booster Seat Owner’s Manual Model 8491, 8493, 8495, 8496, 8497, 8498
Read This Manual.
Do not install or use this car seat until you read and understand the instructions in this manual.Failure To Properly Use This Car Seat
Increases The Risk Of Serious Injury Or
Death In A Sudden Stop Or Crash.
© 2002 Graco 4003-5-02 Your instruction sheet can stored on the bottom of the seat as shown.• Continuous Use Of Booster Seat
May Cause Damage To Vehicle Seat.
Use a booster seat mat, towel or thin blanket to protect upholstery.

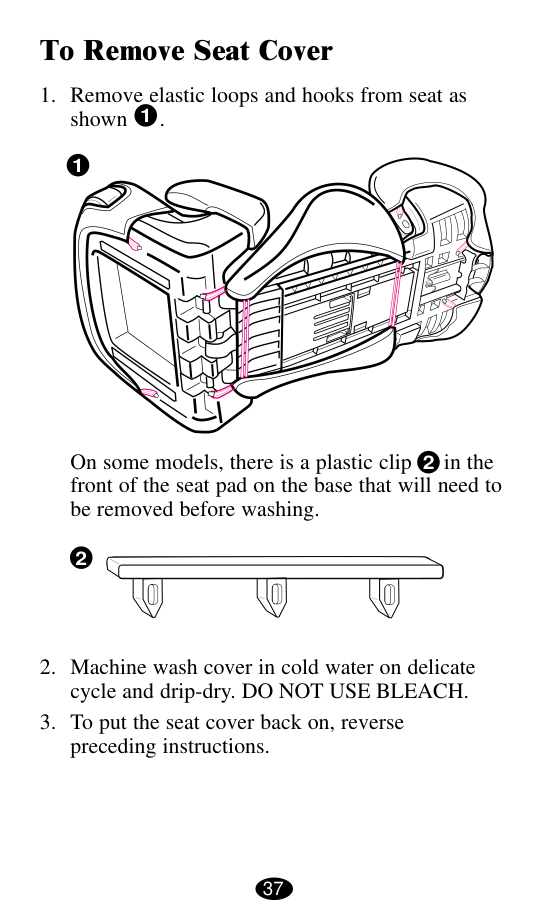

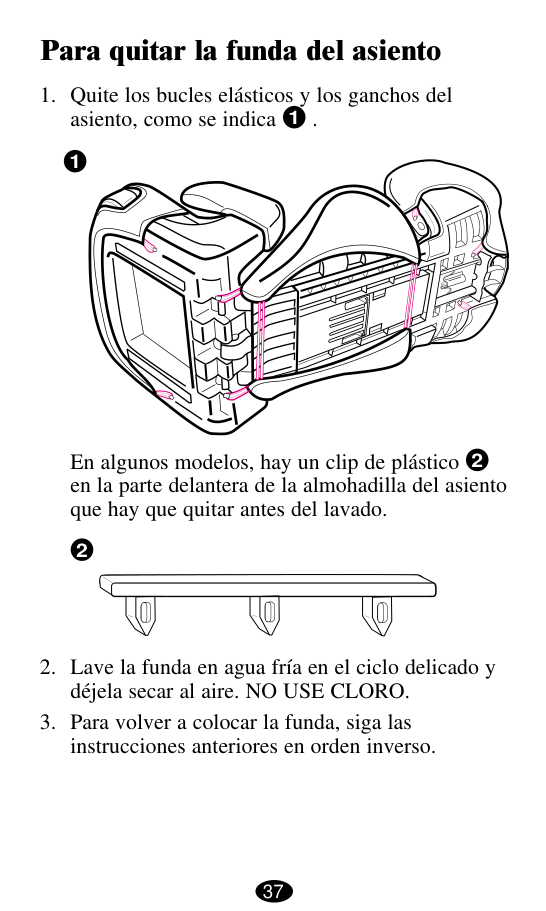

37 To Remove Seat Cover
Complete the form that follows. Your booster seat model number MUST be included on the form to ensure proper replacement parts. Your model number can be found on a sticker on the underside of your booster seat. Payment must accompany your order. Parts may also be ordered from Graco’s web site at www.gracobaby.com. Parts List: . . . . . . . . . . . . . . . . . . . . . . . . . .Price:* Left arm pad . . . . . . . . . . . . . . . . . . . . . . . . . .$5.00 Right arm pad . . . . . . . . . . . . . . . . . . . . . . . .$5.00 Head and lower back support . . . . . . . . . . . .$30.00 Back support pad . . . . . . . . . . . . . . . . . . . . .$10.00 Head support pad . . . . . . . . . . . . . . . . . . . . .$10.00 Base pad . . . . . . . . . . . . . . . . . . . . . . . . . . . .$8.00 Base assembly (without pad) . . . . . . . . . . . .$17.00 Shoulder belt positioning clip . . . . . . . . . . . .$9.00 Instruction booklet . . . . . . . . . . . . . . . . . . . . .FREE *Prices subject to change without notice
If You Need Help
If you have any questions or need any parts not listed, please call toll-free: 1-888-224-6549 or visit our Internet website, www.gracobaby.com. Return the form with payment to:Graco Children’S Products Inc.
Customer Service Department
150 Oaklands Blvd.
Exton, Pa 19341

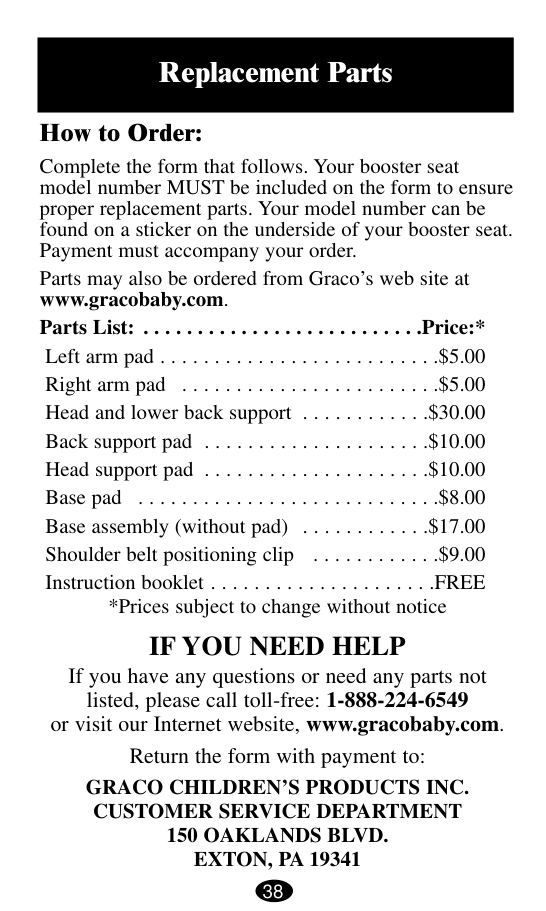

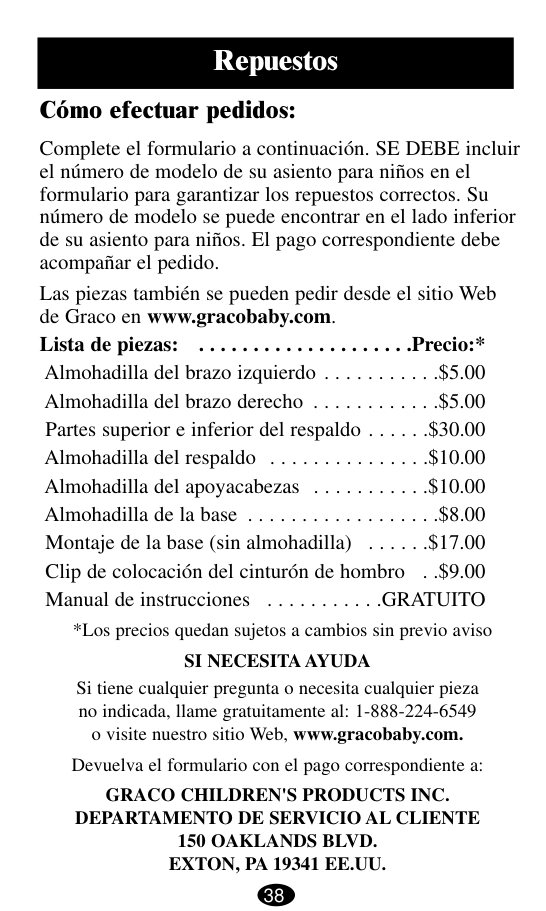

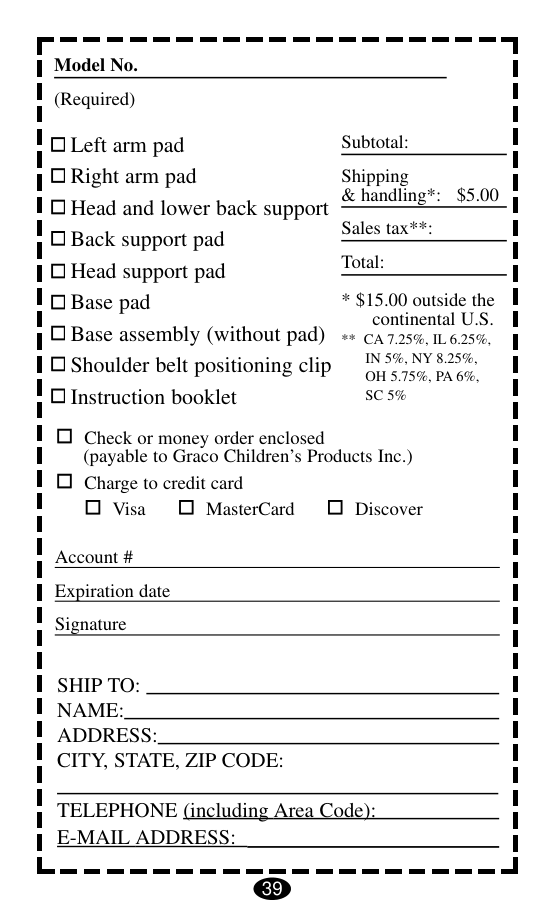

How to Order: Replacement Parts 38
Subtotal: Shipping & handling*: $5.00 Sales tax**: Total:
** Ca 7.25%, Il 6.25%,
In 5%, Ny 8.25%,
Oh 5.75%, Pa 6%,
Sc 5%

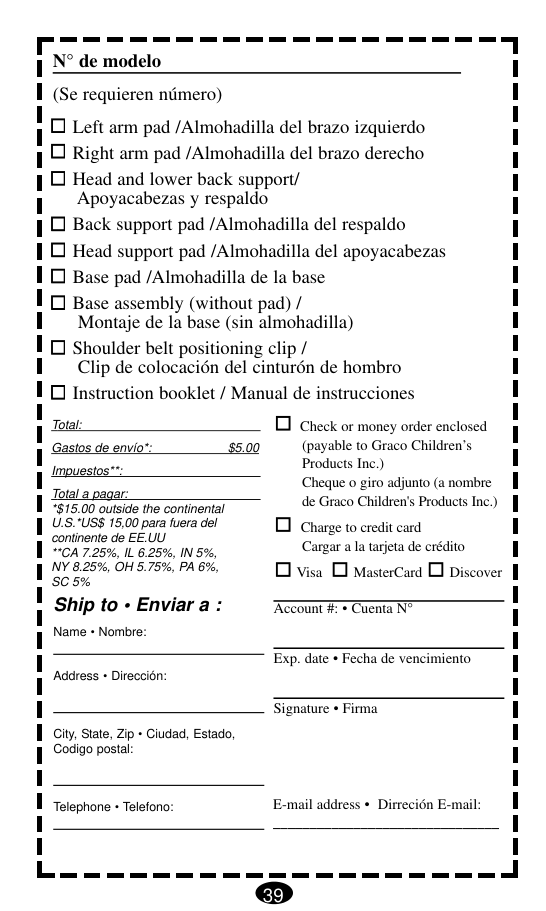

Model No. (Required) Left arm pad Right arm pad Head and lower back support Back support pad Head support pad Base pad Base assembly (without pad) Shoulder belt positioning clip Instruction booklet Check or money order enclosed (payable to Graco Children’s Products Inc.) Charge to credit card Visa MasterCard Discover Account # Expiration date Signature 39Ship To:
Name:
Address:
City, State, Zip Code:
TELEPHONE (including Area Code):E-Mail Address:

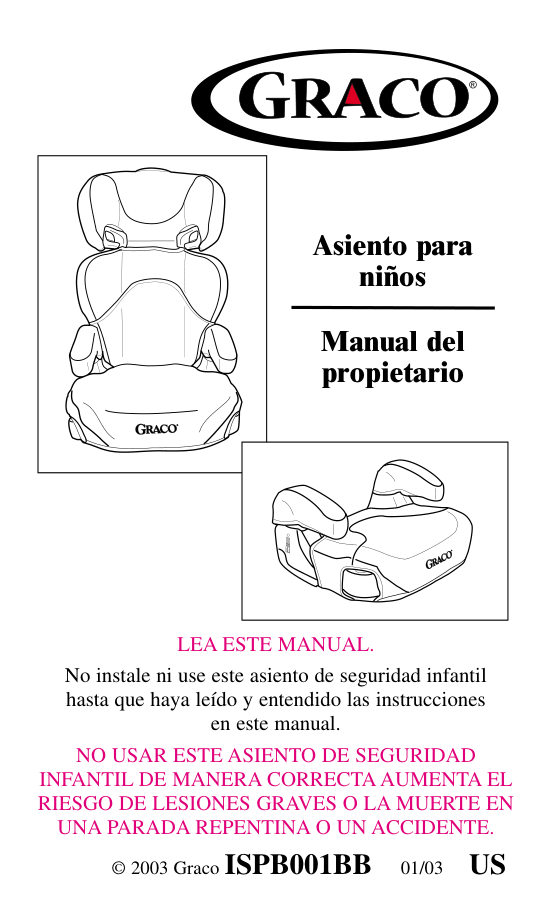

Lea Este Manual.
No instale ni use este asiento de seguridad infantil hasta que haya leído y entendido las instrucciones en este manual.No Usar Este Asiento De Seguridad
Infantil De Manera Correcta Aumenta El
Riesgo De Lesiones Graves O La Muerte En
Una Parada Repentina O Un Accidente.
© 2003 Graco ISPB001BB01/03 Us
Asiento para niños Manual del propietario

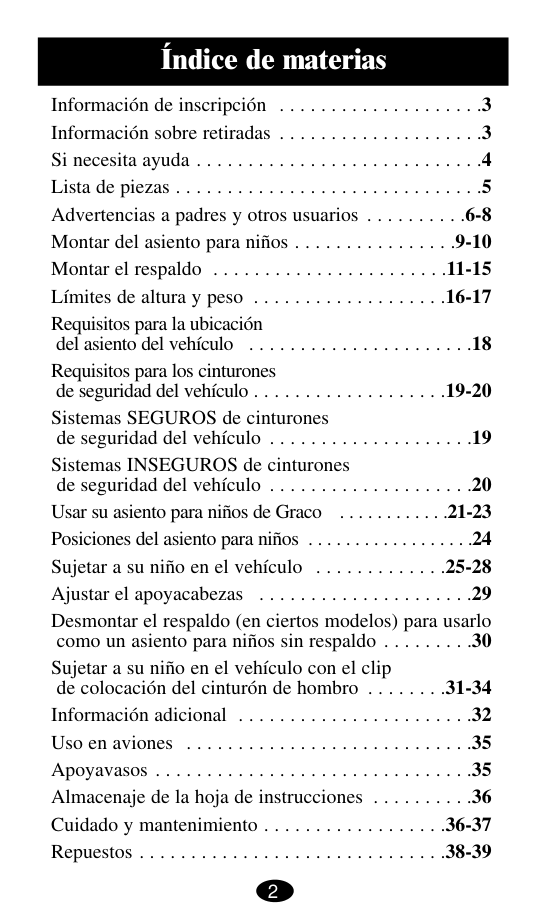

2 Índice de materias Información de inscripción . . . . . . . . . . . . . . . . . . . .3 Información sobre retiradas . . . . . . . . . . . . . . . . . . . .3 Si necesita ayuda . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Advertencias a padres y otros usuarios . . . . . . . . . .6-8 Montar del asiento para niños . . . . . . . . . . . . . . . .9-10 Montar el respaldo . . . . . . . . . . . . . . . . . . . . . . .11-15 Límites de altura y peso . . . . . . . . . . . . . . . . . . .16-17 Requisitos para la ubicación del asiento del vehículo . . . . . . . . . . . . . . . . . . . . . .18 Requisitos para los cinturones de seguridad del vehículo . . . . . . . . . . . . . . . . . . .19-20 Sistemas SEGUROS de cinturones de seguridad del vehículo . . . . . . . . . . . . . . . . . . . .19 Sistemas INSEGUROS de cinturones de seguridad del vehículo . . . . . . . . . . . . . . . . . . . .20 Usar su asiento para niños de Graco . . . . . . . . . . . .21-23 Posiciones del asiento para niños . . . . . . . . . . . . . . . . . .24 Sujetar a su niño en el vehículo . . . . . . . . . . . . .25-28 Ajustar el apoyacabezas . . . . . . . . . . . . . . . . . . . . .29 Desmontar el respaldo (en ciertos modelos) para usarlo como un asiento para niños sin respaldo . . . . . . . . .30 Sujetar a su niño en el vehículo con el clip de colocación del cinturón de hombro . . . . . . . .31-34 Información adicional . . . . . . . . . . . . . . . . . . . . . . .32 Uso en aviones . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Apoyavasos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Almacenaje de la hoja de instrucciones . . . . . . . . . .36 Cuidado y mantenimiento . . . . . . . . . . . . . . . . . .36-37 Repuestos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38-39

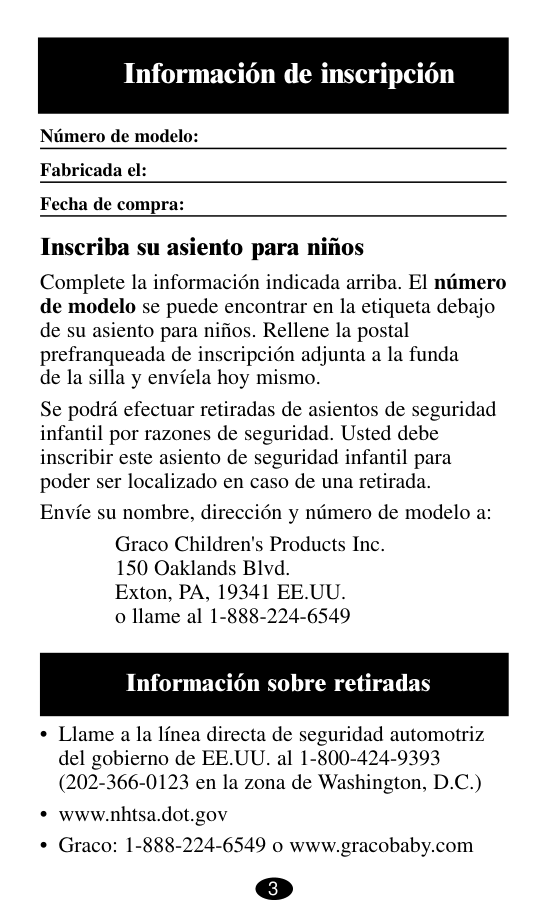

Número de modelo: Fabricada el: Fecha de compra: Información de inscripción Inscriba su asiento para niños Complete la información indicada arriba. El número de modelo se puede encontrar en la etiqueta debajo de su asiento para niños. Rellene la postal prefranqueada de inscripción adjunta a la funda de la silla y envíela hoy mismo. Se podrá efectuar retiradas de asientos de seguridad infantil por razones de seguridad. Usted debe inscribir este asiento de seguridad infantil para poder ser localizado en caso de una retirada. Envíe su nombre, dirección y número de modelo a: Graco Children's Products Inc. 150 Oaklands Blvd. Exton, PA, 19341 EE.UU. o llame al 1-888-224-6549

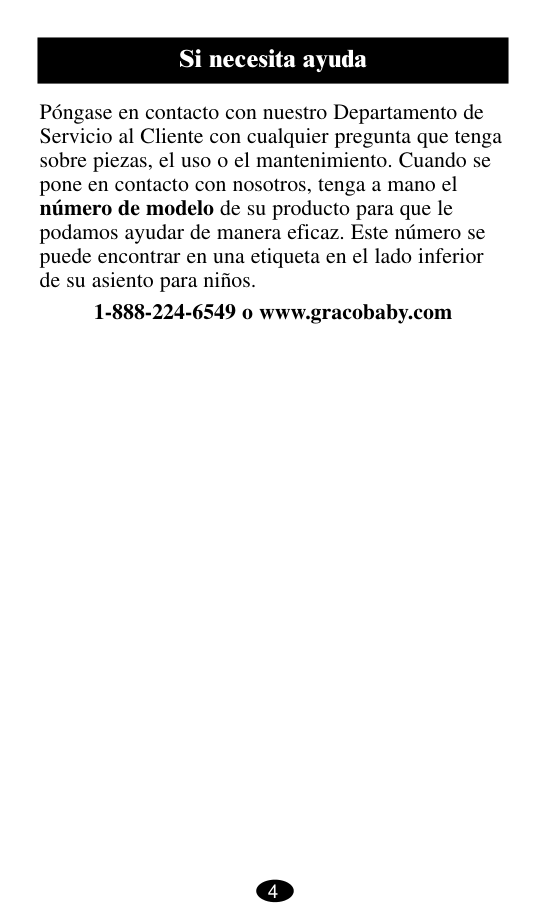

4 Si necesita ayuda Póngase en contacto con nuestro Departamento de Servicio al Cliente con cualquier pregunta que tenga sobre piezas, el uso o el mantenimiento. Cuando se pone en contacto con nosotros, tenga a mano el número de modelo de su producto para que le podamos ayudar de manera eficaz. Este número se puede encontrar en una etiqueta en el lado inferior de su asiento para niños. 1-888-224-6549 o www.gracobaby.com

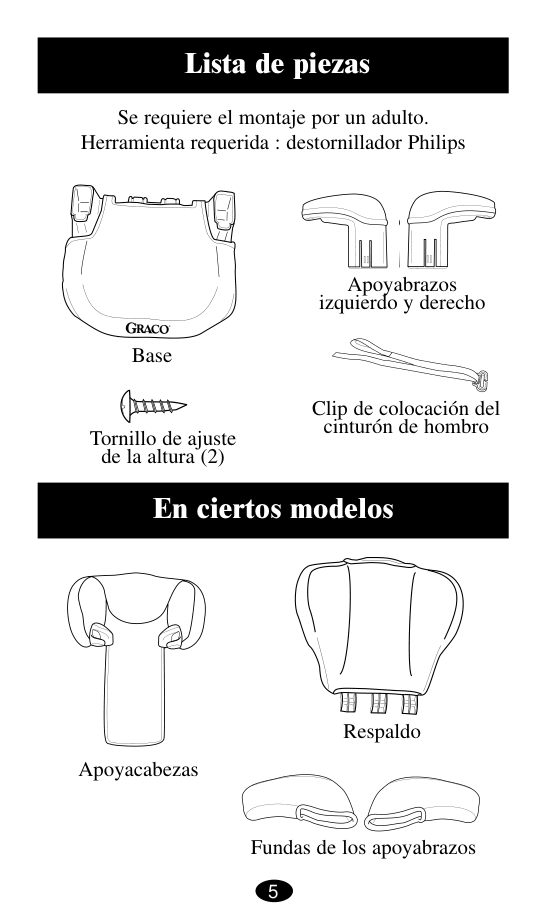

5 Lista de piezas Se requiere el montaje por un adulto. Herramienta requerida : destornillador Philips Apoyabrazos izquierdo y derecho Base Clip de colocación del cinturón de hombro Apoyacabezas Respaldo Fundas de los apoyabrazos En ciertos modelos Tornillo de ajuste de la altura (2)

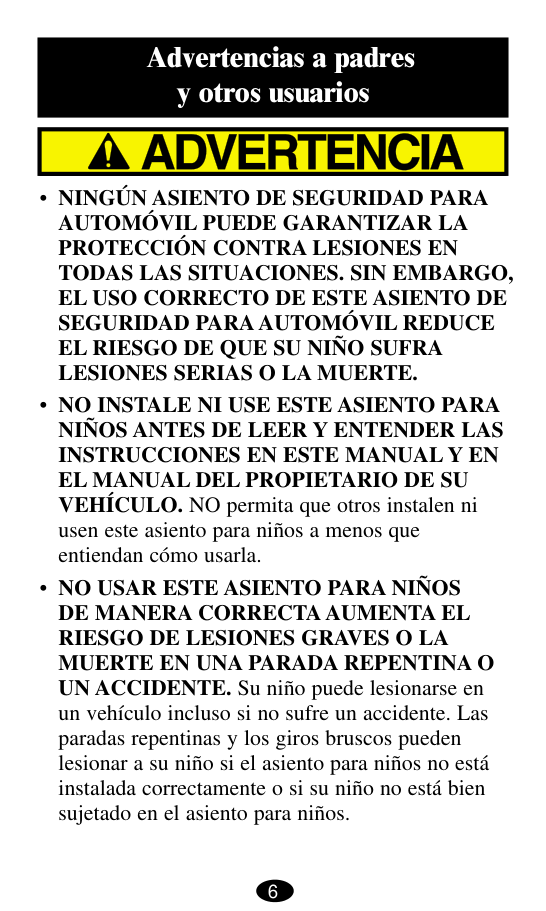

6 Advertencias a padres y otros usuarios
• Ningún Asiento De Seguridad Para
Automóvil Puede Garantizar La
Protección Contra Lesiones En
Todas Las Situaciones. Sin Embargo,
El Uso Correcto De Este Asiento De
Seguridad Para Automóvil Reduce
El Riesgo De Que Su Niño Sufra
Lesiones Serias O La Muerte.
• No Instale Ni Use Este Asiento Para
Niños Antes De Leer Y Entender Las
Instrucciones En Este Manual Y En
El Manual Del Propietario De Su
VEHÍCULO. NO permita que otros instalen ni usen este asiento para niños a menos que entiendan cómo usarla.• No Usar Este Asiento Para Niños
De Manera Correcta Aumenta El
Riesgo De Lesiones Graves O La
Muerte En Una Parada Repentina O
UN ACCIDENTE. Su niño puede lesionarse en un vehículo incluso si no sufre un accidente. Las paradas repentinas y los giros bruscos pueden lesionar a su niño si el asiento para niños no está instalada correctamente o si su niño no está bien sujetado en el asiento para niños.
7

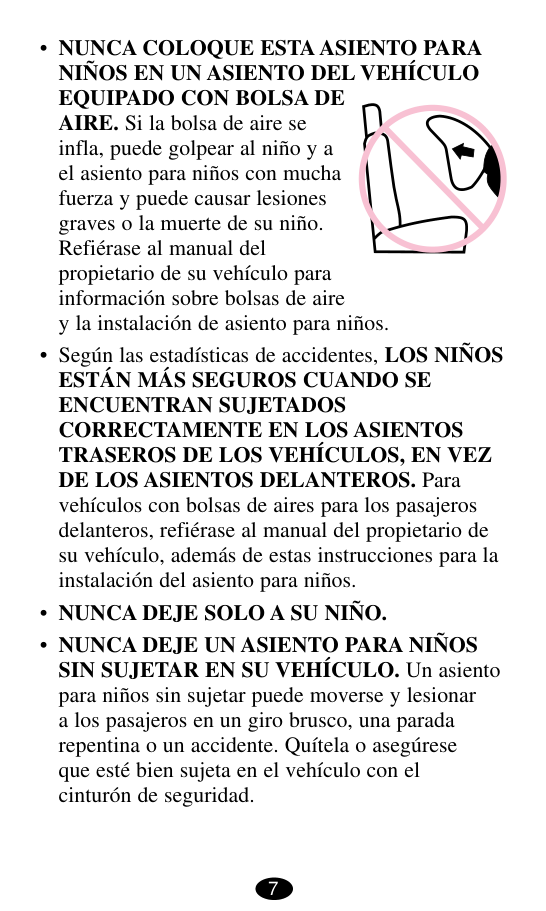

• Nunca Coloque Esta Asiento Para
Niños En Un Asiento Del Vehículo
Equipado Con Bolsa De
AIRE. Si la bolsa de aire se infla, puede golpear al niño y a el asiento para niños con mucha fuerza y puede causar lesiones graves o la muerte de su niño. Refiérase al manual del propietario de su vehículo para información sobre bolsas de aire y la instalación de asiento para niños.Están Más Seguros Cuando Se
Encuentran Sujetados
Correctamente En Los Asientos
Traseros De Los Vehículos, En Vez
DE LOS ASIENTOS DELANTEROS. Para vehículos con bolsas de aires para los pasajeros delanteros, refiérase al manual del propietario de su vehículo, además de estas instrucciones para la instalación del asiento para niños.• Nunca Deje Solo A Su Niño.
• Nunca Deje Un Asiento Para Niños
SIN SUJETAR EN SU VEHÍCULO. Un asiento para niños sin sujetar puede moverse y lesionar a los pasajeros en un giro brusco, una parada repentina o un accidente. Quítela o asegúrese que esté bien sujeta en el vehículo con el cinturón de seguridad.
8

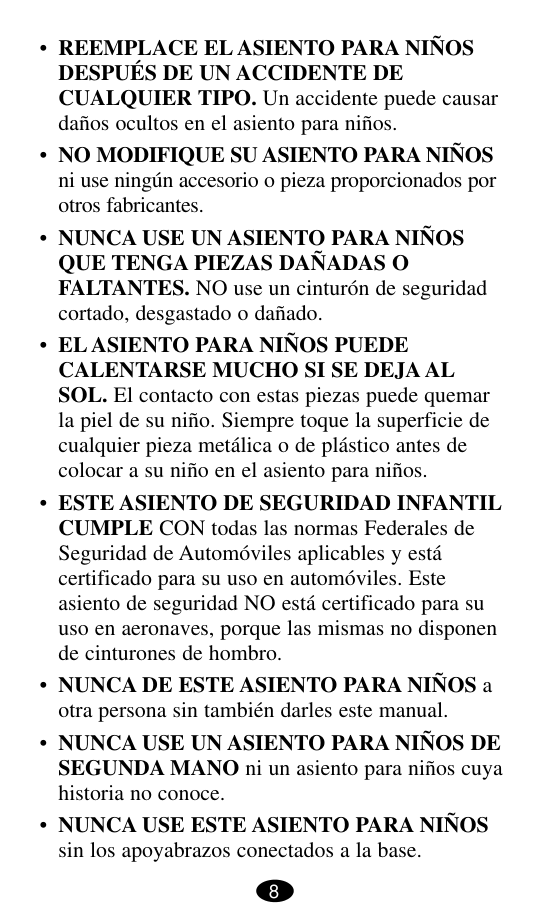

• Reemplace El Asiento Para Niños
Después De Un Accidente De
CUALQUIER TIPO. Un accidente puede causar daños ocultos en el asiento para niños.• No Modifique Su Asiento Para Niños
ni use ningún accesorio o pieza proporcionados por otros fabricantes.• Nunca Use Un Asiento Para Niños
Que Tenga Piezas Dañadas O
FALTANTES. NO use un cinturón de seguridad cortado, desgastado o dañado.• El Asiento Para Niños Puede
Calentarse Mucho Si Se Deja Al
SOL. El contacto con estas piezas puede quemar la piel de su niño. Siempre toque la superficie de cualquier pieza metálica o de plástico antes de colocar a su niño en el asiento para niños.• Este Asiento De Seguridad Infantil
CUMPLE CON todas las normas Federales de Seguridad de Automóviles aplicables y está certificado para su uso en automóviles. Este asiento de seguridad NO está certificado para su uso en aeronaves, porque las mismas no disponen de cinturones de hombro.• Nunca Use Un Asiento Para Niños De
SEGUNDA MANO ni un asiento para niños cuya historia no conoce.• Nunca Use Este Asiento Para Niños
sin los apoyabrazos conectados a la base.

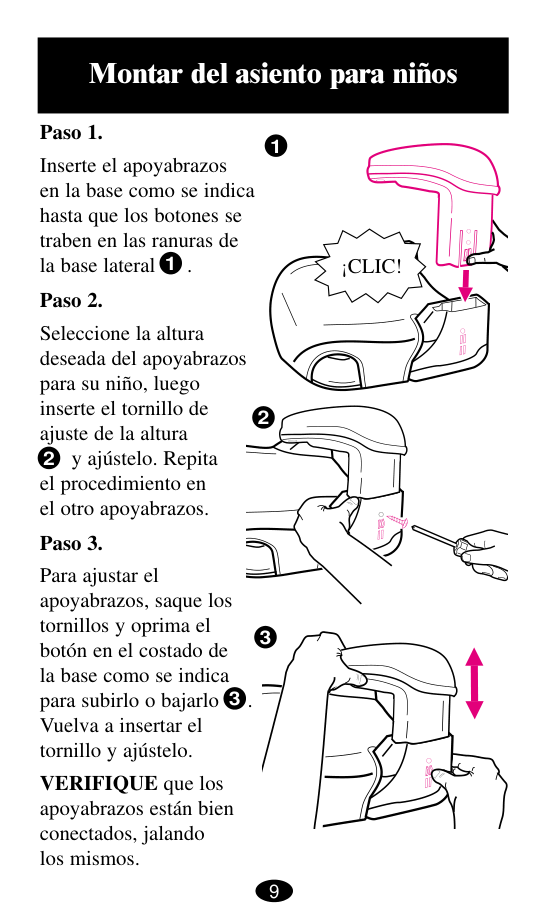

9 Montar del asiento para niños Paso 1. Inserte el apoyabrazos en la base como se indica hasta que los botones se traben en las ranuras de la base lateral . Paso 2. Seleccione la altura deseada del apoyabrazos para su niño, luego inserte el tornillo de ajuste de la altura y ajústelo. Repita el procedimiento en el otro apoyabrazos. Paso 3. Para ajustar el apoyabrazos, saque los tornillos y oprima el botón en el costado de la base como se indica para subirlo o bajarlo . Vuelva a insertar el tornillo y ajústelo. VERIFIQUE que los apoyabrazos están bien conectados, jalando los mismos.
¡Clic!
1 1 2 2 3 3

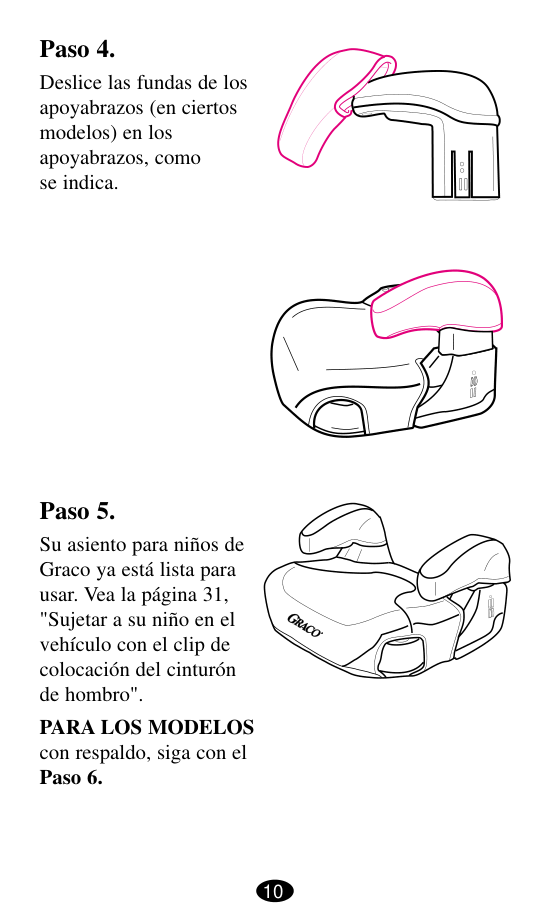

10 Paso 4. Deslice las fundas de los apoyabrazos (en ciertos modelos) en los apoyabrazos, como se indica. Paso 5. Su asiento para niños de Graco ya está lista para usar. Vea la página 31, "Sujetar a su niño en el vehículo con el clip de colocación del cinturón de hombro".
Para Los Modelos
con respaldo, siga con el Paso 6.

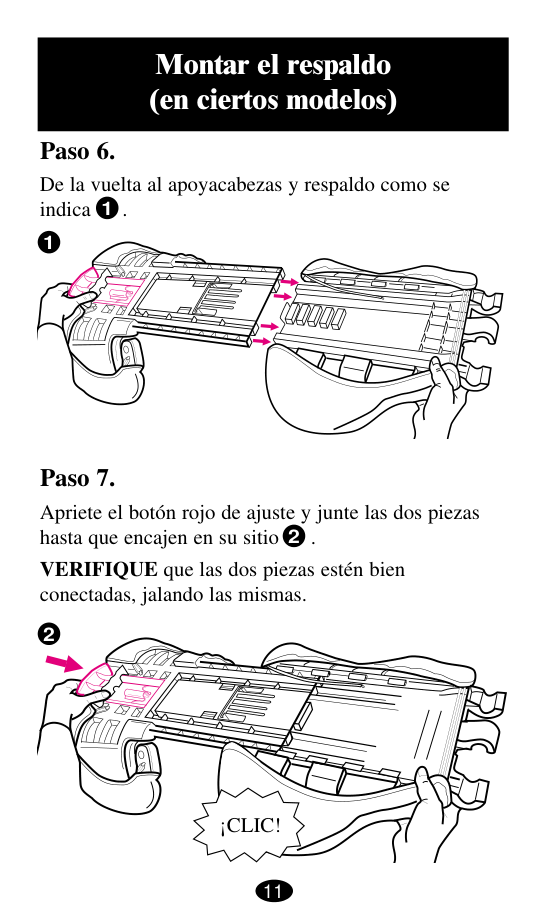

11 Montar el respaldo (en ciertos modelos) Paso 6. De la vuelta al apoyacabezas y respaldo como se indica . Paso 7. Apriete el botón rojo de ajuste y junte las dos piezas hasta que encajen en su sitio . VERIFIQUE que las dos piezas estén bien conectadas, jalando las mismas.
¡Clic!
1 2 1 2

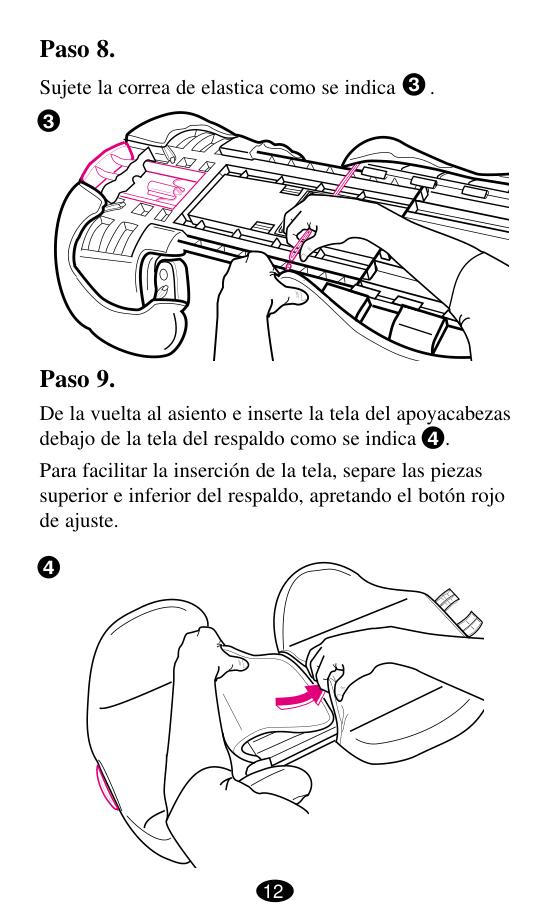

12 Paso 9. De la vuelta al asiento e inserte la tela del apoyacabezas debajo de la tela del respaldo como se indica . Para facilitar la inserción de la tela, separe las piezas superior e inferior del respaldo, apretando el botón rojo de ajuste. Paso 8. Sujete la correa de elastica como se indica . 3 3 4 4

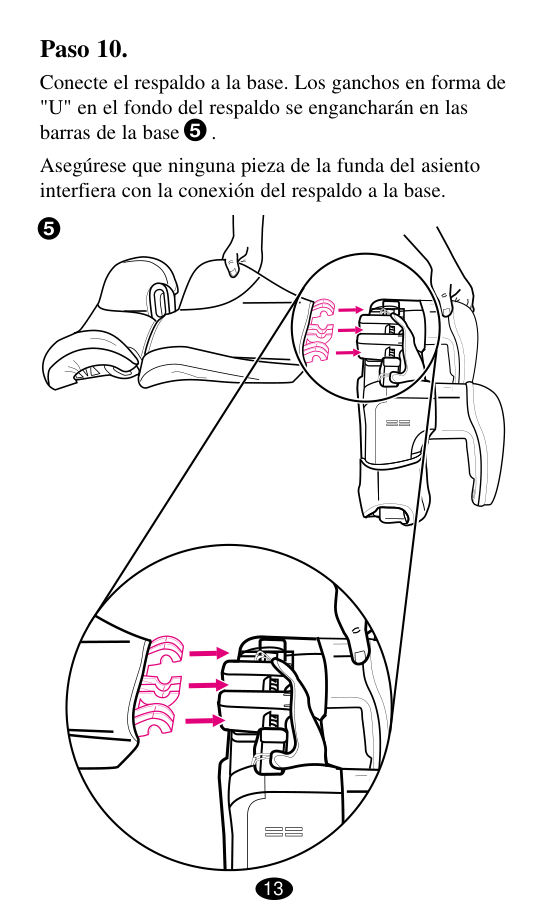

13 Paso 10. Conecte el respaldo a la base. Los ganchos en forma de "U" en el fondo del respaldo se engancharán en las barras de la base . Asegúrese que ninguna pieza de la funda del asiento interfiera con la conexión del respaldo a la base. 5 5

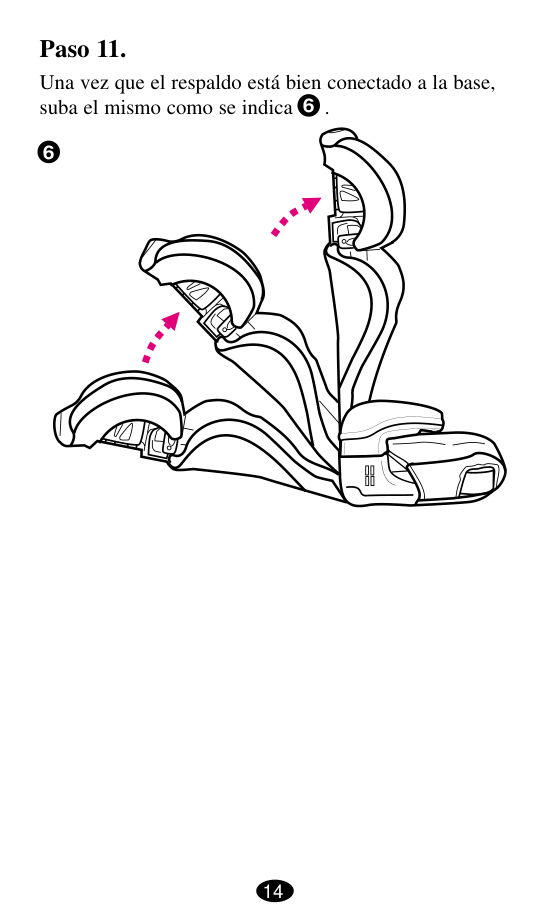

14 Paso 11. Una vez que el respaldo está bien conectado a la base, suba el mismo como se indica . 6 6

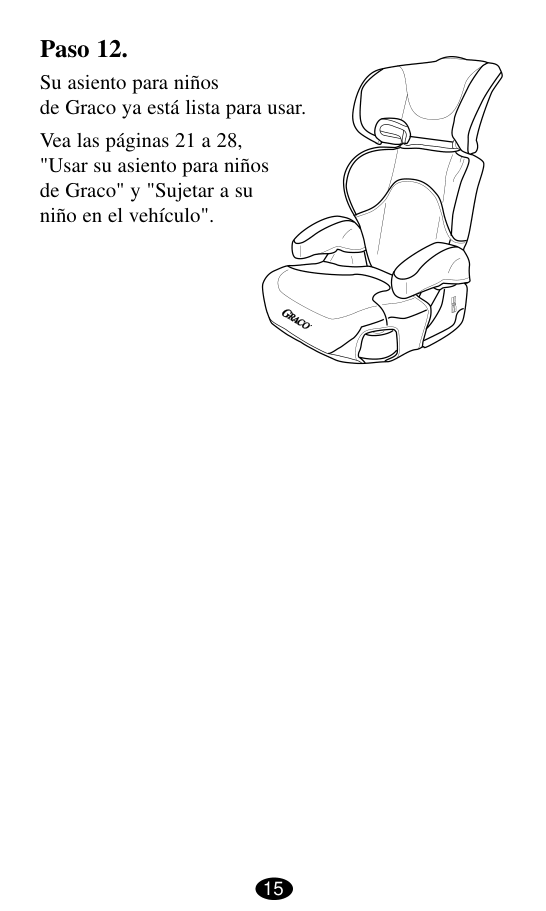

15 Paso 12. Su asiento para niños de Graco ya está lista para usar. Vea las páginas 21 a 28, "Usar su asiento para niños de Graco" y "Sujetar a su niño en el vehículo".

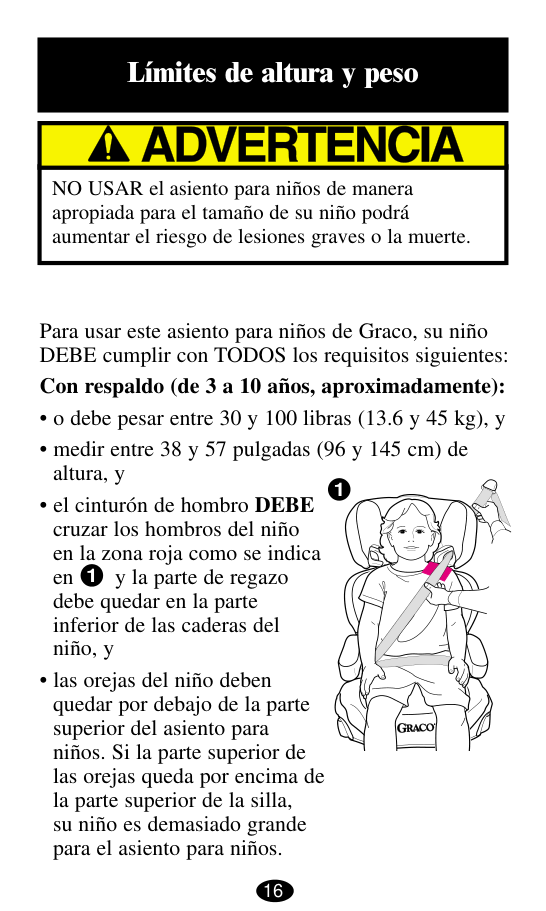

16 NO USAR el asiento para niños de manera apropiada para el tamaño de su niño podrá aumentar el riesgo de lesiones graves o la muerte. Límites de altura y peso Para usar este asiento para niños de Graco, su niño DEBE cumplir con TODOS los requisitos siguientes: Con respaldo (de 3 a 10 años, aproximadamente):

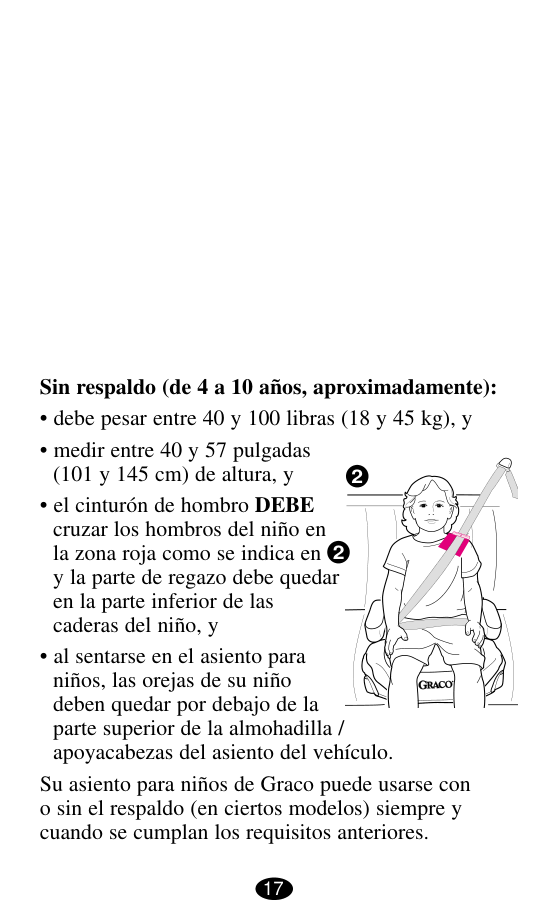

17 Sin respaldo (de 4 a 10 años, aproximadamente):

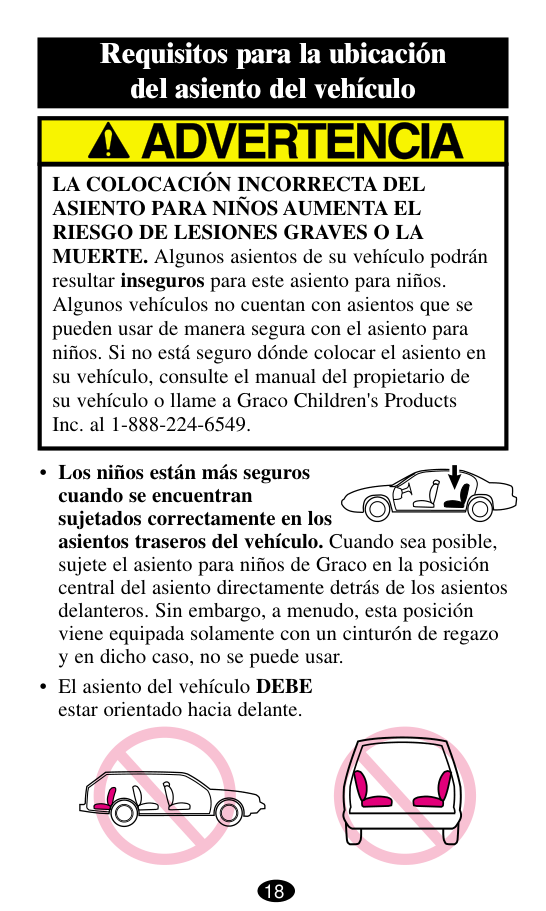

La Colocación Incorrecta Del
Asiento Para Niños Aumenta El
Riesgo De Lesiones Graves O La
MUERTE. Algunos asientos de su vehículo podrán resultar inseguros para este asiento para niños. Algunos vehículos no cuentan con asientos que se pueden usar de manera segura con el asiento para niños. Si no está seguro dónde colocar el asiento en su vehículo, consulte el manual del propietario de su vehículo o llame a Graco Children's Products Inc. al 1-888-224-6549. Requisitos para la ubicación del asiento del vehículo

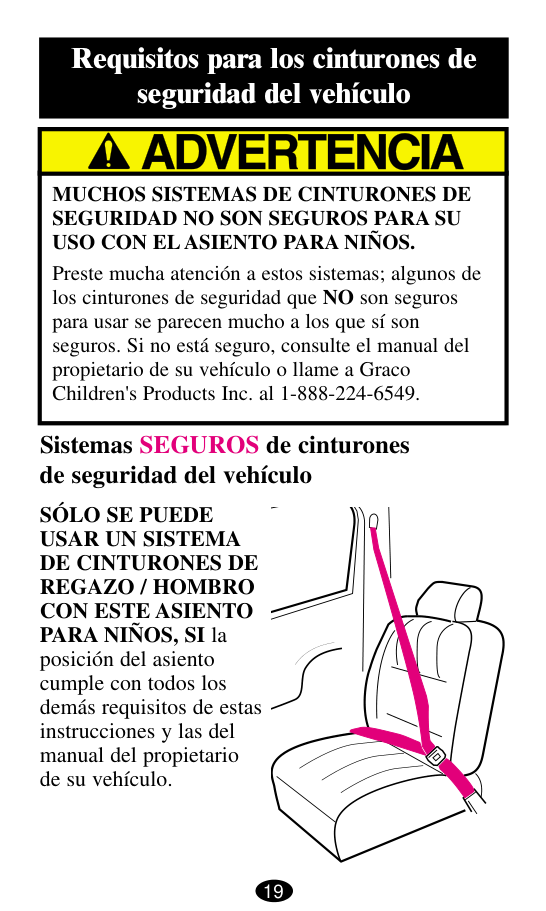

Muchos Sistemas De Cinturones De
Seguridad No Son Seguros Para Su
Uso Con El Asiento Para Niños.
Preste mucha atención a estos sistemas; algunos de los cinturones de seguridad que NO son seguros para usar se parecen mucho a los que sí son seguros. Si no está seguro, consulte el manual del propietario de su vehículo o llame a Graco Children's Products Inc. al 1-888-224-6549. Requisitos para los cinturones de seguridad del vehículoSólo Se Puede
Usar Un Sistema
De Cinturones De
Regazo / Hombro
Con Este Asiento
PARA NIÑOS, SI la posición del asiento cumple con todos los demás requisitos de estas instrucciones y las del manual del propietario de su vehículo. Sistemas SEGUROS de cinturones de seguridad del vehículo 19

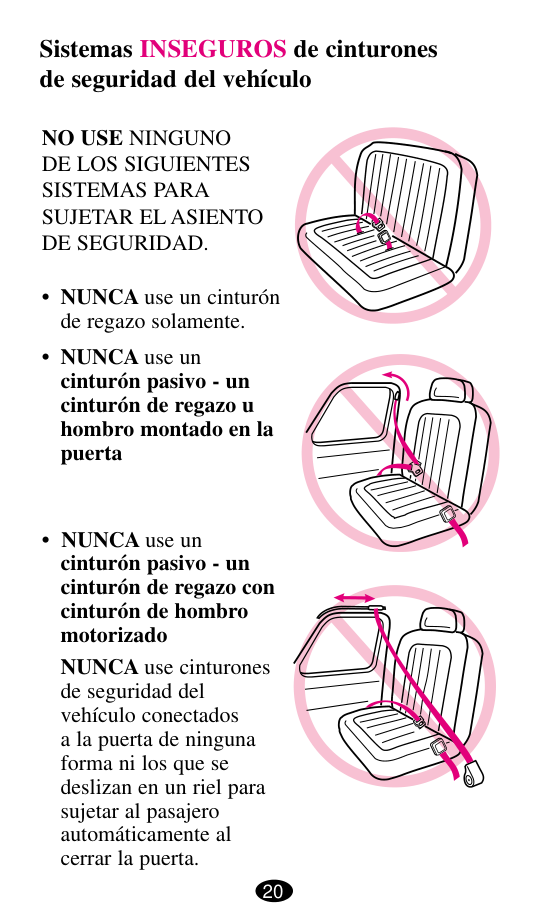

No Use Ninguno
De Los Siguientes
Sistemas Para
Sujetar El Asiento
De Seguridad.

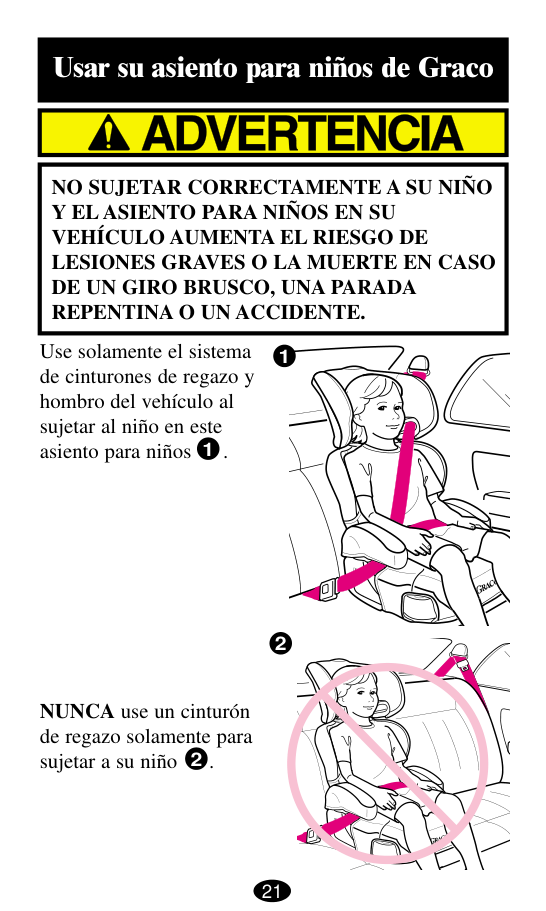

Usar su asiento para niños de Graco Use solamente el sistema de cinturones de regazo y hombro del vehículo al sujetar al niño en este asiento para niños . NUNCA use un cinturón de regazo solamente para sujetar a su niño .
No Sujetar Correctamente A Su Niño
Y El Asiento Para Niños En Su
Vehículo Aumenta El Riesgo De
Lesiones Graves O La Muerte En Caso
De Un Giro Brusco, Una Parada
Repentina O Un Accidente.
21 1 2 1 2

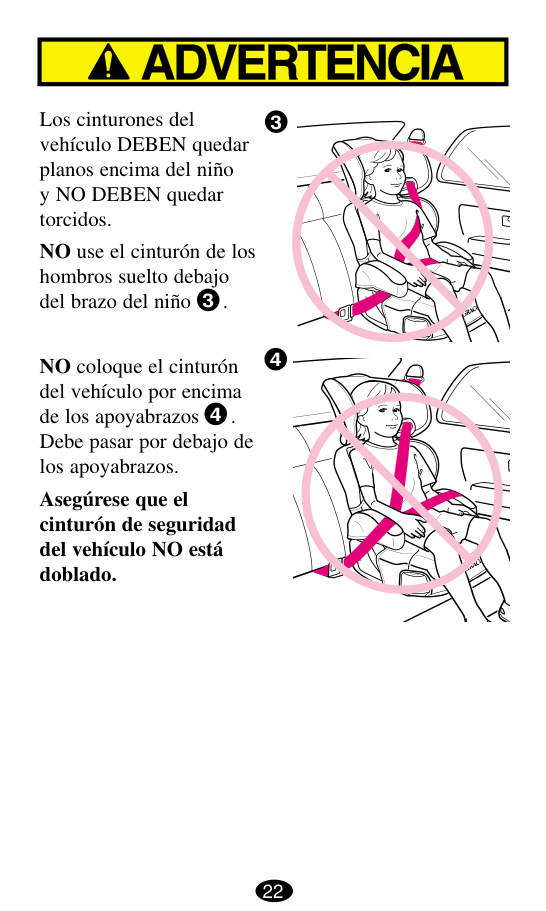

Los cinturones del vehículo DEBEN quedar planos encima del niño y NO DEBEN quedar torcidos. NO use el cinturón de los hombros suelto debajo del brazo del niño . NO coloque el cinturón del vehículo por encima de los apoyabrazos . Debe pasar por debajo de los apoyabrazos. Asegúrese que el cinturón de seguridad del vehículo NO está doblado. 22 3 4 3 4
El apoyacabezas del asiento del vehículo no debe interferir con el apoyacabezas del asiento para niños. La parte delantera del asiento para niños NO DEBE colgar por la parte delantera del asiento del vehículo . La parte trasera del asiento para niños DEBE quedar bien ajustada contra la parte trasera del asiento del vehículo como se indica . 23 La parte de regazo del cinturón de regazo / hombro DEBE quedar bien ajustada en la parte inferior de las caderas, tocando los muslos. NO permita que el niño se deslice hacia abajo en el asiento para niños . Si el niño no mantiene la posición correcta del cinturón de seguridad del vehículo, NO use este asiento para niños. Use otro sistema de seguridad infantil. 5 6 7 5 6 7

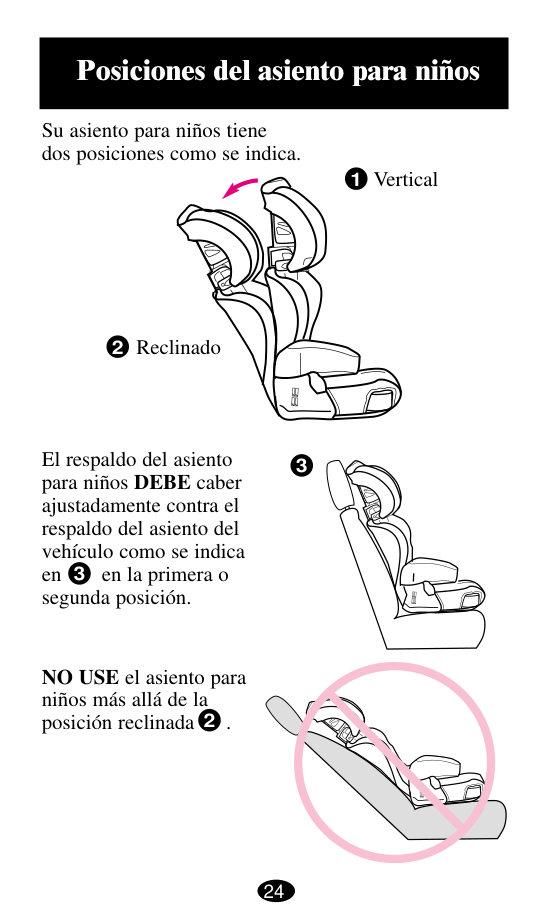

24 Posiciones del asiento para niños Su asiento para niños tiene dos posiciones como se indica. NO USE el asiento para niños más allá de la posición reclinada . El respaldo del asiento para niños DEBE caber ajustadamente contra el respaldo del asiento del vehículo como se indica en en la primera o segunda posición. Vertical Reclinado 1 2 3 3 2
25 Sujetar a su niño en el vehículo

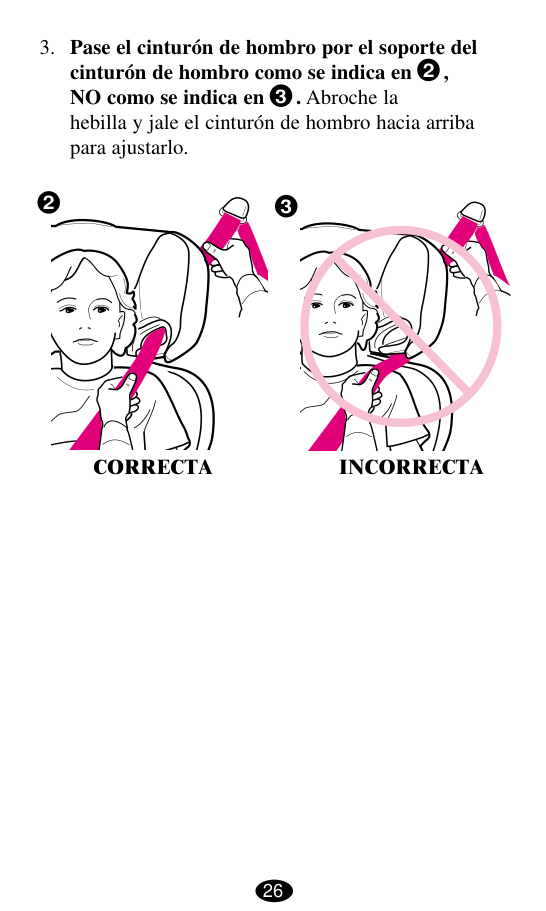

26
Correcta
Incorrecta

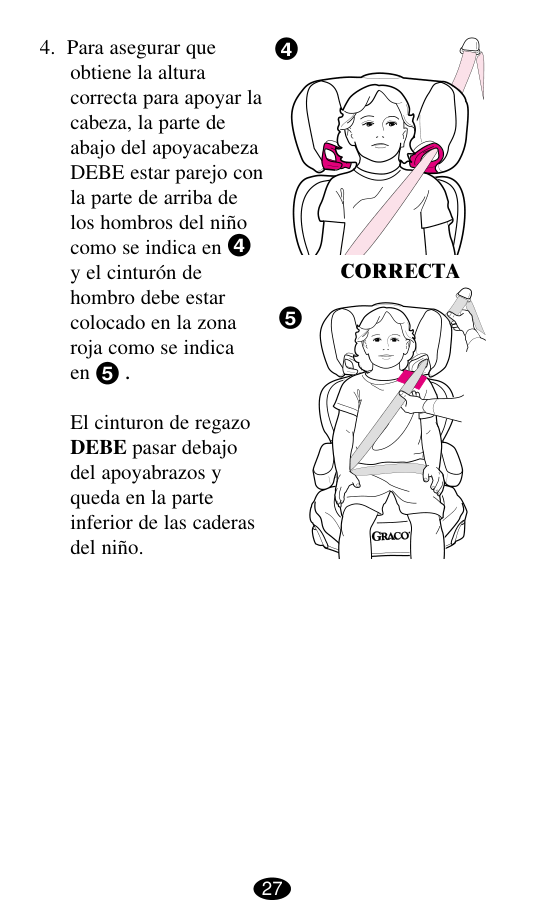

27
Correcta
4 5 4 5

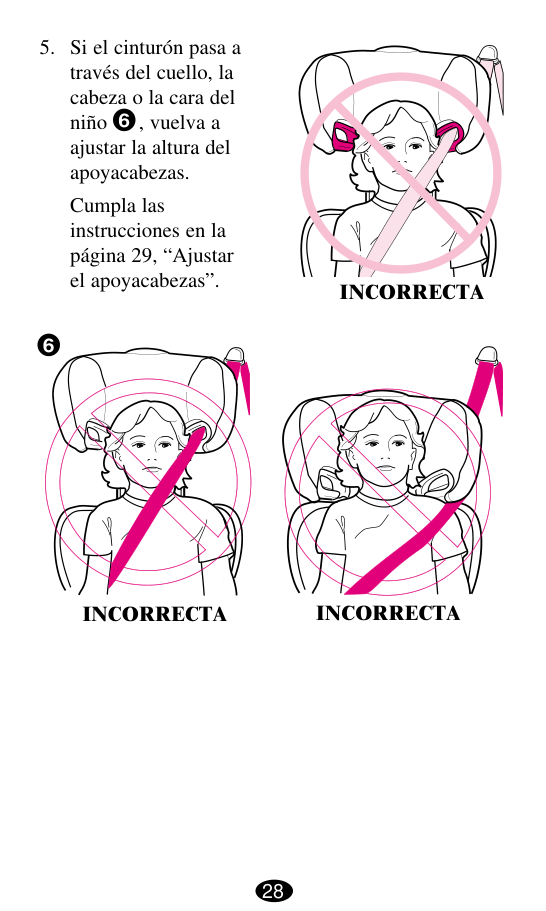

28
Incorrecta
Incorrecta
Incorrecta
6

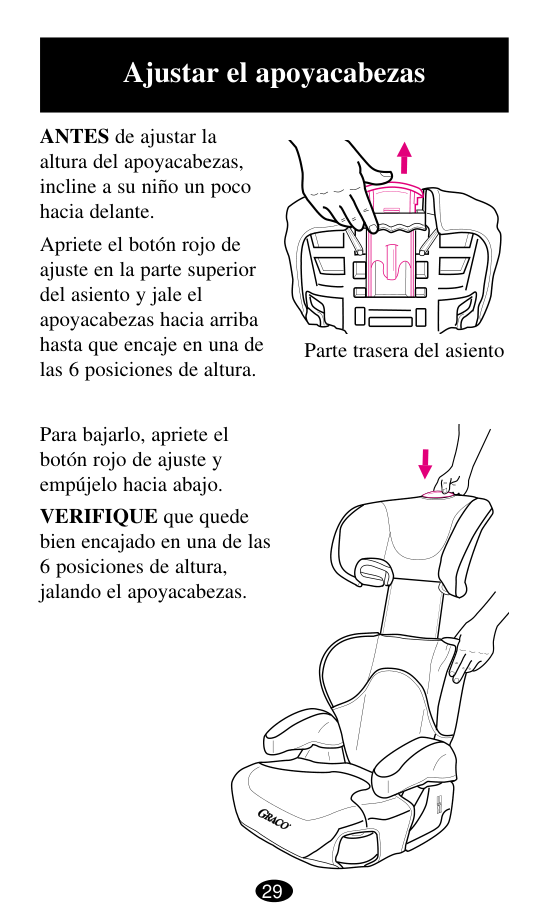

29 ANTES de ajustar la altura del apoyacabezas, incline a su niño un poco hacia delante. Apriete el botón rojo de ajuste en la parte superior del asiento y jale el apoyacabezas hacia arriba hasta que encaje en una de las 6 posiciones de altura. Ajustar el apoyacabezas Parte trasera del asiento Para bajarlo, apriete el botón rojo de ajuste y empújelo hacia abajo. VERIFIQUE que quede bien encajado en una de las 6 posiciones de altura, jalando el apoyacabezas.
30 Desmontar el respaldo (en ciertos modelos) para usarlo como asiento para niños sin respaldo Para usar la asiento para niños sin respaldo: Desmonte el respaldo como se indica. Los ganchos en forma de "U" en el fondo del respaldo están entrelazados con las barras de la base. Desmonte el respaldo de la base.

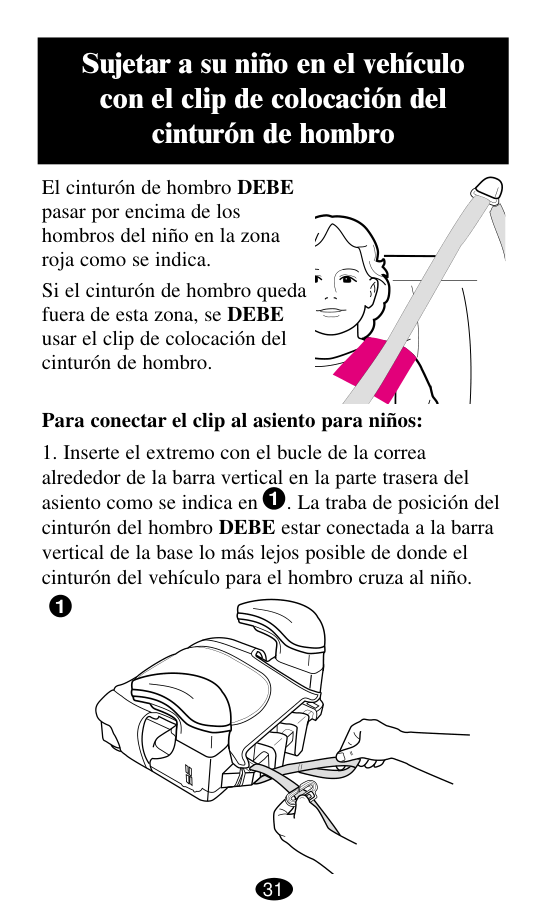

31 1 Sujetar a su niño en el vehículo con el clip de colocación del cinturón de hombro El cinturón de hombro DEBE pasar por encima de los hombros del niño en la zona roja como se indica. Si el cinturón de hombro queda fuera de esta zona, se DEBE usar el clip de colocación del cinturón de hombro. Para conectar el clip al asiento para niños:

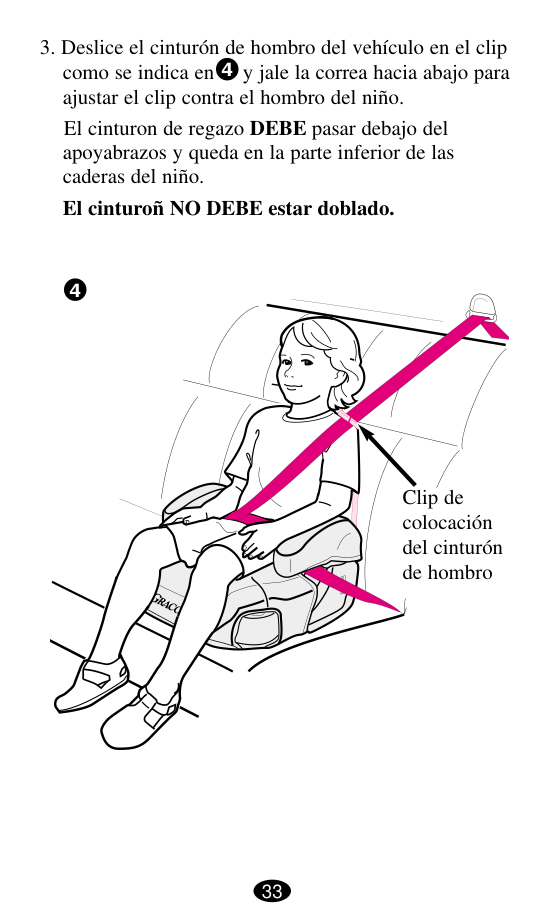

33

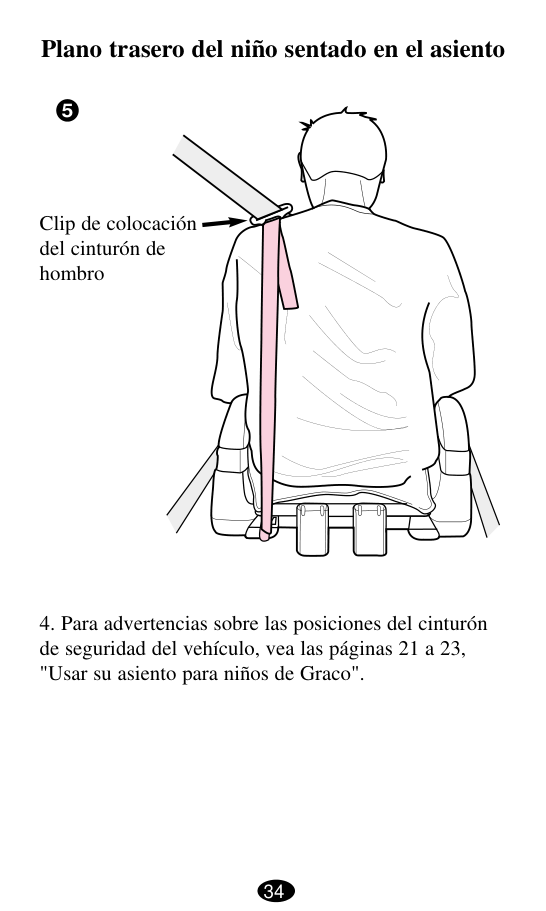

34 Plano trasero del niño sentado en el asiento 5 Clip de colocación del cinturón de hombro
35 Uso en aviones Este asiento de seguridad NO está certificado para su uso en aeronaves, porque las mismas no disponen de cinturones de hombro. Información adicional Los apoyavasos se incluyen en ambos costados del asiento. Apoyavasos
• El Uso Continuo Del Asiento Para
Niños Podrá Causar Daños Al
ASIENTO DEL VEHÍCULO. Use una almohadilla para asientos para niños, una toalla o una manta fina para proteger el tapizado.• Piezas Metálicas Y De Plástico:

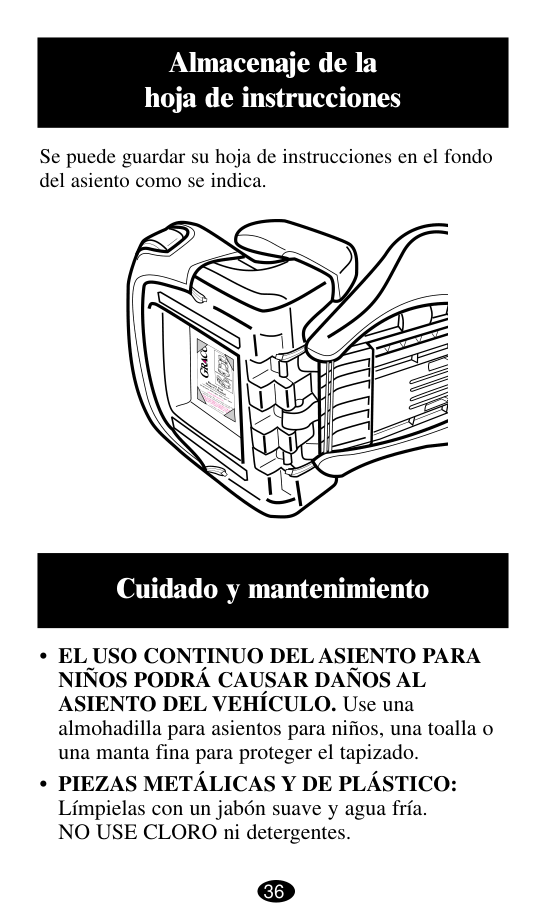

Límpielas con un jabón suave y agua fría. NO USE CLORO ni detergentes. Cuidado y mantenimiento 36 Almacenaje de la hoja de instrucciones Se puede guardar su hoja de instrucciones en el fondo del asiento como se indica. Booster Seat Owner’s Manual Model 8491, 8493, 8495, 8496, 8497, 8498Read This Manual.
Do not install or use this car seat until you read and understand the instructions in this manual.Failure To Properly Use This Car Seat
Increases The Risk Of Serious Injury Or
Death In A Sudden Stop Or Crash.
© 2002 Graco 4003-5-02
Para quitar la funda del asiento
Complete el formulario a continuación. SE DEBE incluir el número de modelo de su asiento para niños en el formulario para garantizar los repuestos correctos. Su número de modelo se puede encontrar en el lado inferior de su asiento para niños. El pago correspondiente debe acompañar el pedido. Las piezas también se pueden pedir desde el sitio Web de Graco en www.gracobaby.com. Lista de piezas: . . . . . . . . . . . . . . . . . . . .Precio:* Almohadilla del brazo izquierdo . . . . . . . . . . .$5.00 Almohadilla del brazo derecho . . . . . . . . . . . .$5.00 Partes superior e inferior del respaldo . . . . . .$30.00 Almohadilla del respaldo . . . . . . . . . . . . . . .$10.00 Almohadilla del apoyacabezas . . . . . . . . . . .$10.00 Almohadilla de la base . . . . . . . . . . . . . . . . . .$8.00 Montaje de la base (sin almohadilla) . . . . . .$17.00 Clip de colocación del cinturón de hombro . .$9.00 Manual de instrucciones . . . . . . . . . . .GRATUITO *Los precios quedan sujetos a cambios sin previo aviso Cómo efectuar pedidos: Repuestos
Si Necesita Ayuda
Si tiene cualquier pregunta o necesita cualquier pieza no indicada, llame gratuitamente al: 1-888-224-6549 o visite nuestro sitio Web, www.gracobaby.com. Devuelva el formulario con el pago correspondiente a:Graco Children'S Products Inc.
Departamento De Servicio Al Cliente
150 Oaklands Blvd.
Exton, Pa 19341 Ee.Uu.
38
Total: Gastos de envío*: $5.00 Impuestos**: Total a pagar: *$15.00 outside the continental U.S.*US$ 15,00 para fuera del continente de EE.UU
