Graco Slimfit Rear-Facing Car Seat

Slimfit

Or Death In A Sudden Stop Or Crash.

Pd349304A 3/16

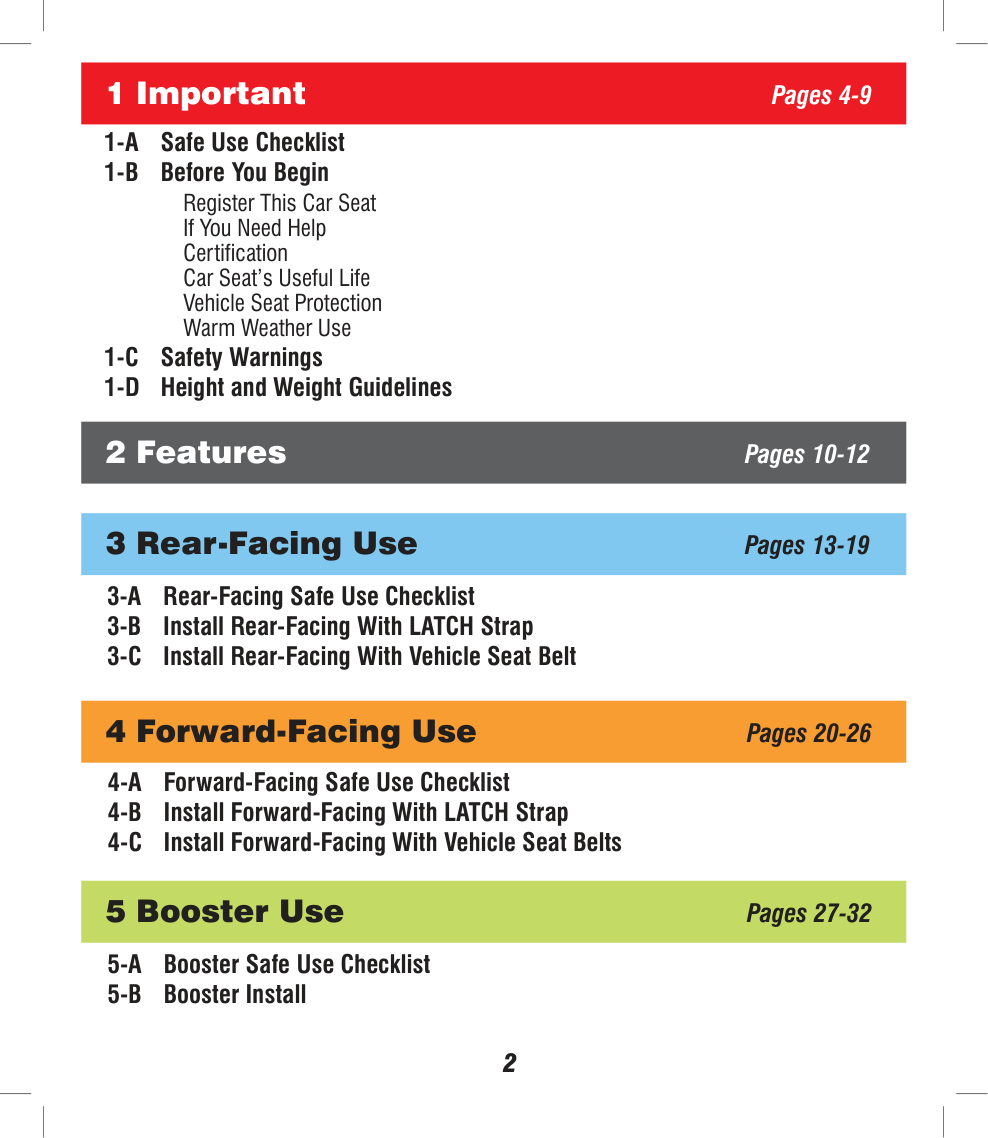

1-A Safe Use Checklist 1-B Before You Begin

Register This Car Seat

If You Need Help

Certification

Car Seat’s Useful Life

Vehicle Seat Protection

Warm Weather Use 1-C Safety Warnings 1-D Height and Weight Guidelines 3-A Rear-Facing Safe Use Checklist 3-B Install Rear-Facing With LATCH Strap 3-C Install Rear-Facing With Vehicle Seat Belt 1 Important Pages 4-9 2 Features Pages 10-12 3 Rear-Facing Use Pages 13-19 4-A Forward-Facing Safe Use Checklist 4-B Install Forward-Facing With LATCH Strap 4-C Install Forward-Facing With Vehicle Seat Belts 4 Forward-Facing Use Pages 20-26 5-A Booster Safe Use Checklist 5-B Booster Install 5 Booster Use Pages 27-32 2

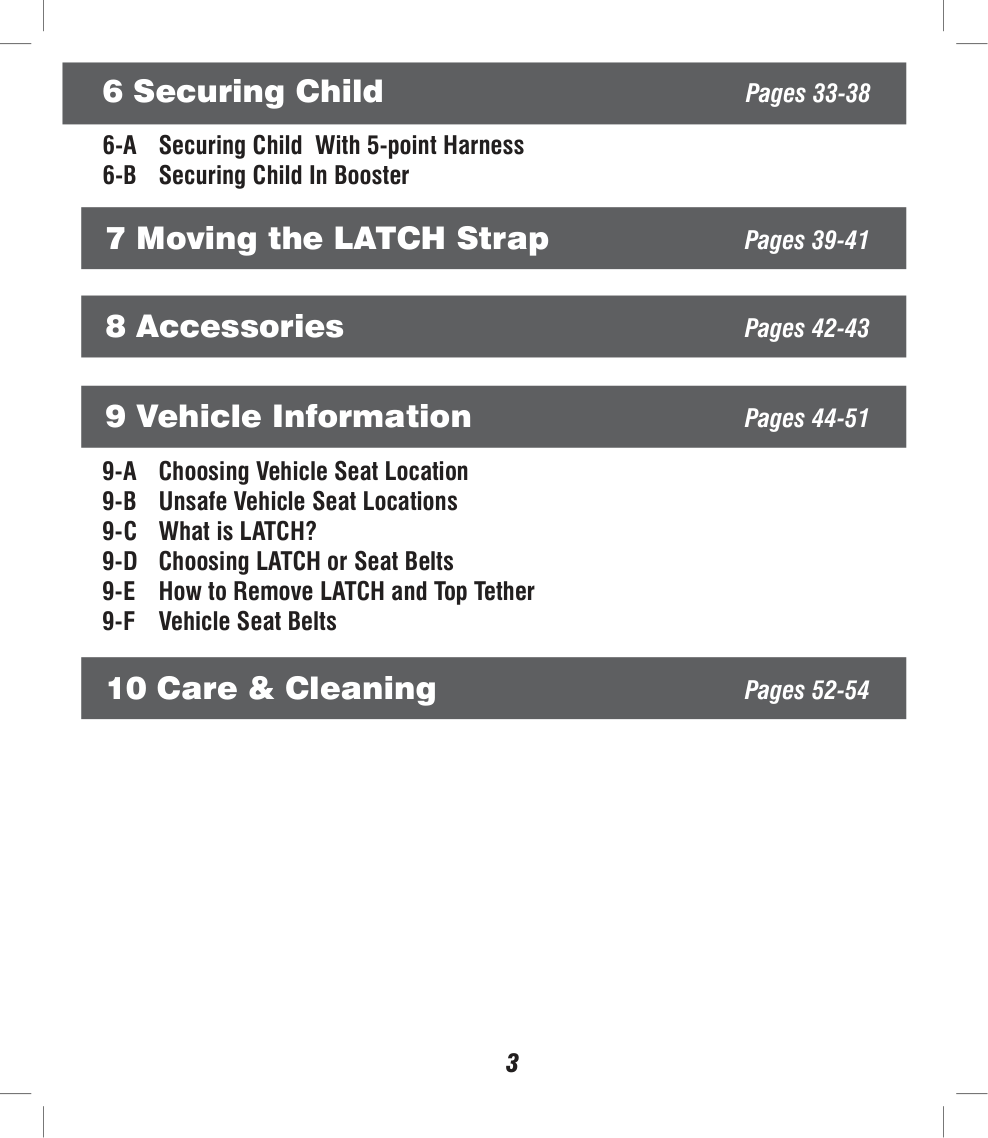

6-A Securing Child With 5-point Harness 6-B Securing Child In Booster 6 Securing Child Pages 33-38 7 Moving the LATCH Strap Pages 39-41 9-A Choosing Vehicle Seat Location 9-B Unsafe Vehicle Seat Locations 9-C What is LATCH? 9-D Choosing LATCH or Seat Belts 9-E How to Remove LATCH and Top Tether 9-F Vehicle Seat Belts 10 Care & Cleaning Pages 52-54 8 Accessories Pages 42-43 9 Vehicle Information Pages 44-51 3

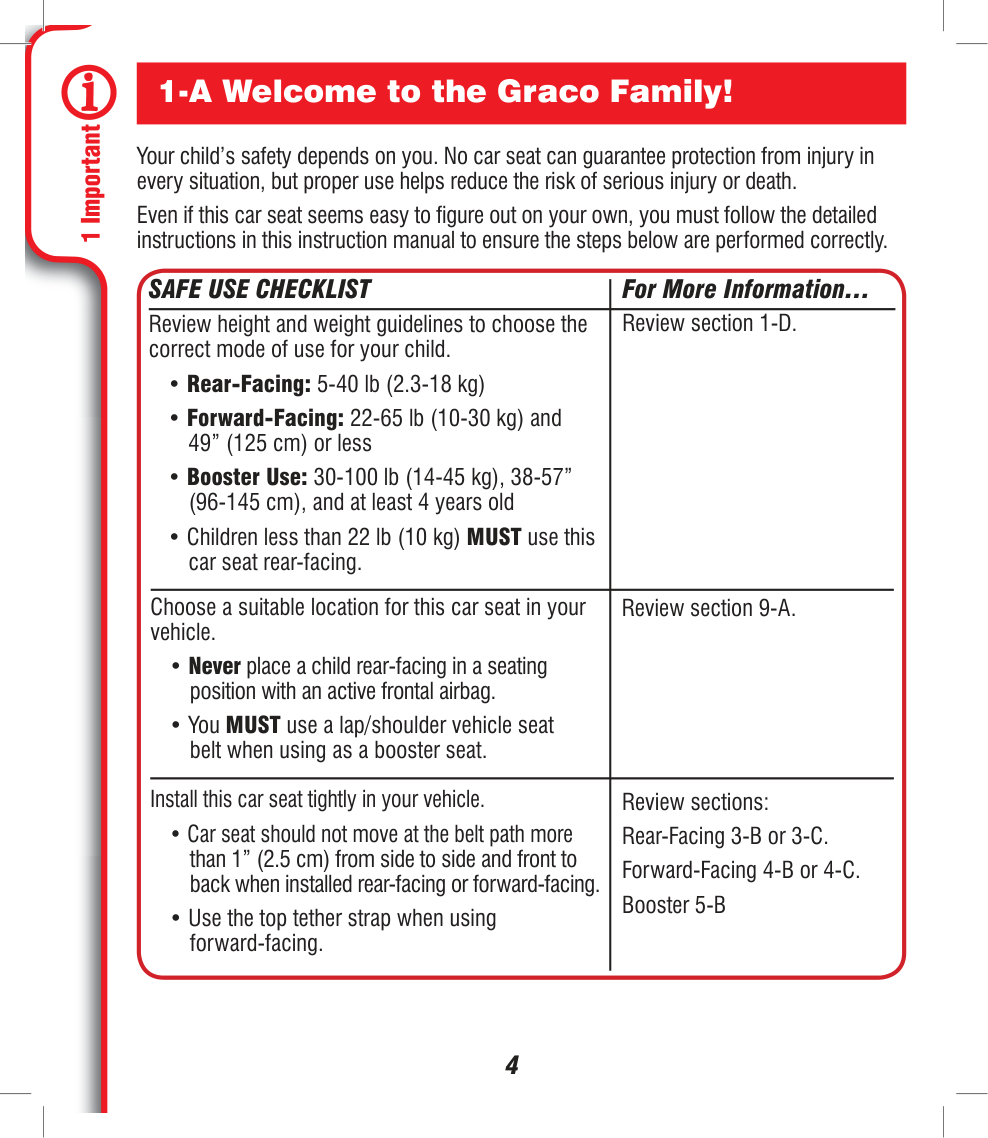

4 1-A Welcome to the Graco Family! Your child’s safety depends on you. No car seat can guarantee protection from injury in every situation, but proper use helps reduce the risk of serious injury or death. Even if this car seat seems easy to figure out on your own, you must follow the detailed instructions in this instruction manual to ensure the steps below are performed correctly.

Safe Use Checklist

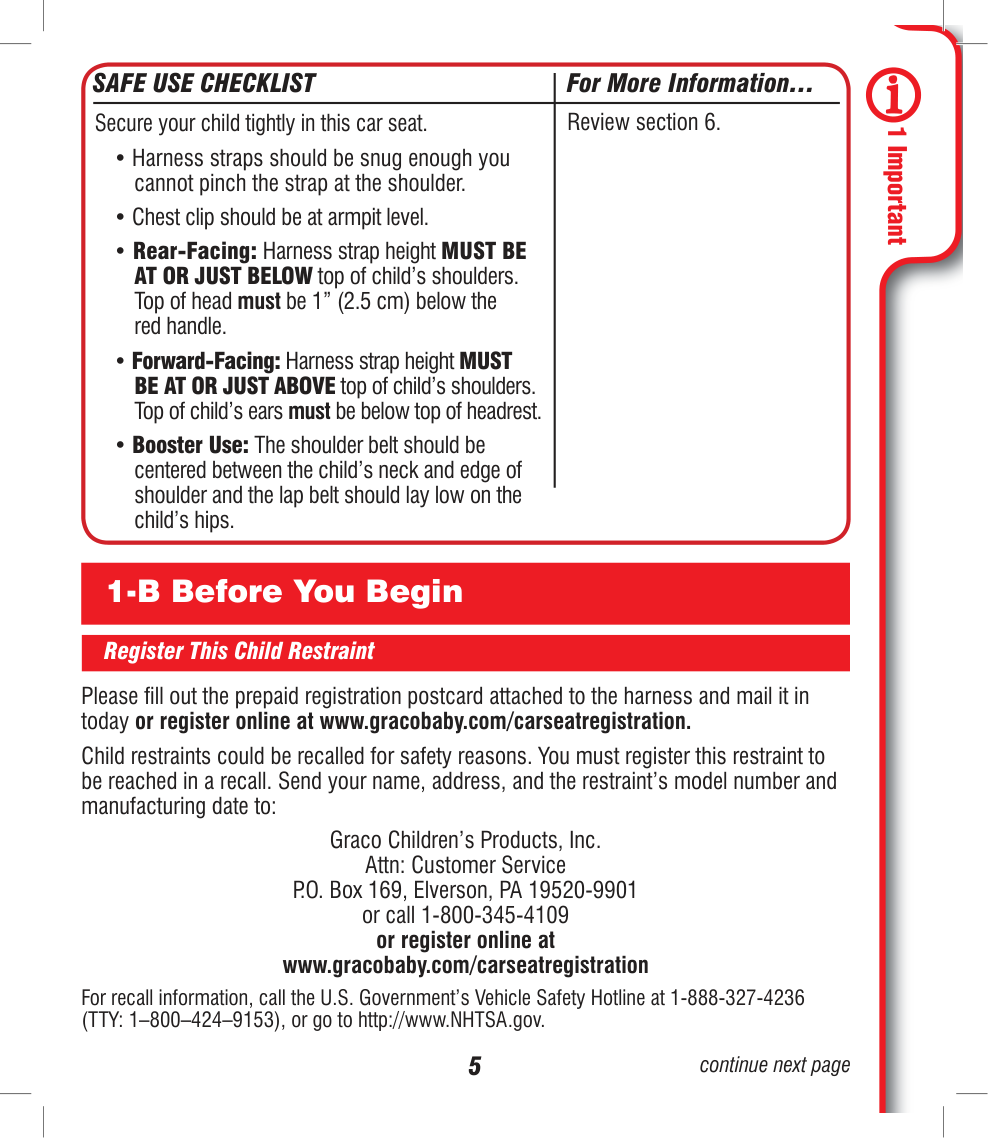

5 Secure your child tightly in this car seat.

Safe Use Checklist

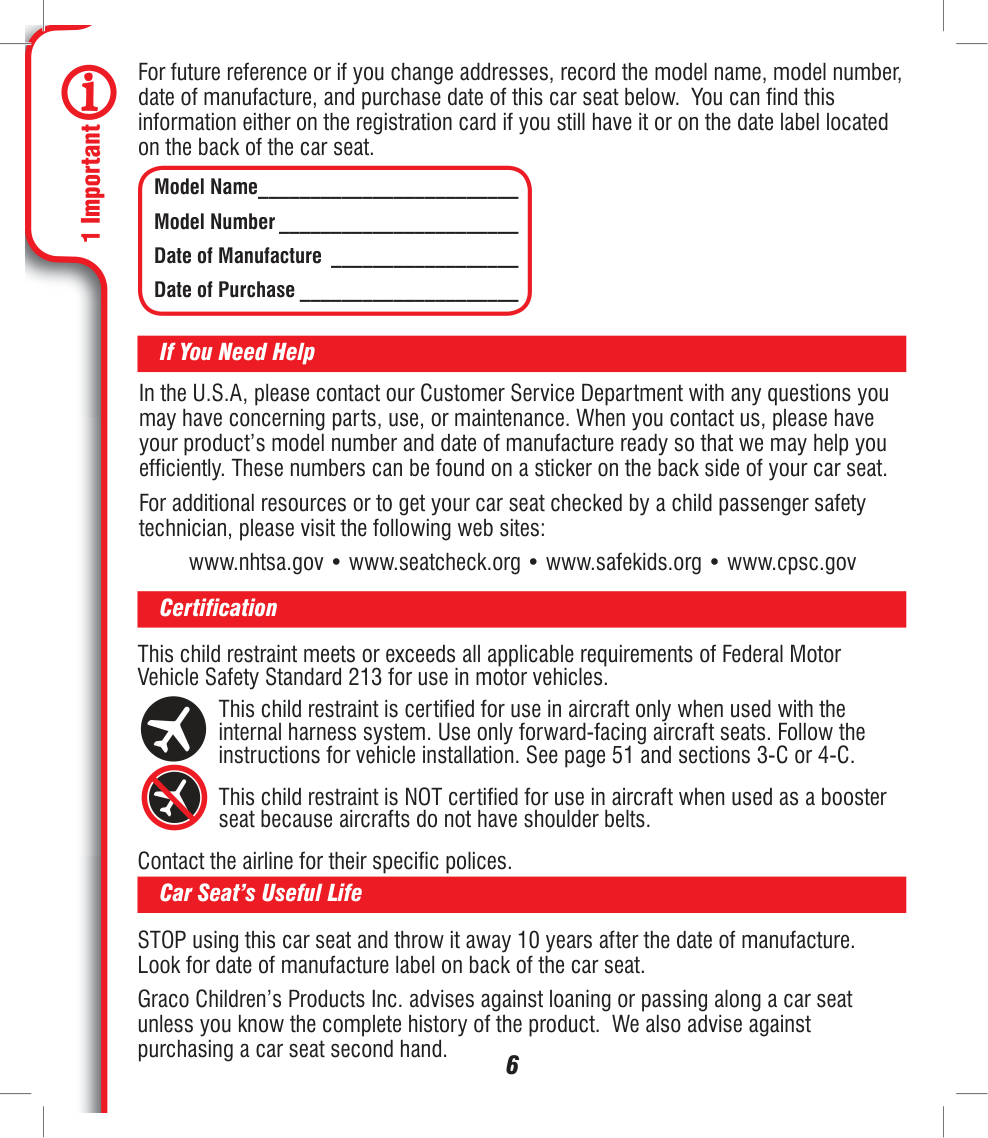

6 Model Name__________________________ Model Number________________________ Date of Manufacture_ __________________ Date of Purchase______________________ For future reference or if you change addresses, record the model name, model number, date of manufacture, and purchase date of this car seat below. You can find this information either on the registration card if you still have it or on the date label located on the back of the car seat. In the U.S.A, please contact our Customer Service Department with any questions you may have concerning parts, use, or maintenance. When you contact us, please have your product’s model number and date of manufacture ready so that we may help you efficiently. These numbers can be found on a sticker on the back side of your car seat. For additional resources or to get your car seat checked by a child passenger safety technician, please visit the following web sites: www.nhtsa.gov • www.seatcheck.org • www.safekids.org • www.cpsc.gov If You Need Help STOP using this car seat and throw it away 10 years after the date of manufacture. Look for date of manufacture label on back of the car seat. Graco Children’s Products Inc. advises against loaning or passing along a car seat unless you know the complete history of the product. We also advise against purchasing a car seat second hand. This child restraint meets or exceeds all applicable requirements of Federal Motor Vehicle Safety Standard 213 for use in motor vehicles. This child restraint is certified for use in aircraft only when used with the internal harness system. Use only forward-facing aircraft seats. Follow the instructions for vehicle installation. See page 51 and sections 3-C or 4-C. This child restraint is NOT certified for use in aircraft when used as a booster seat because aircrafts do not have shoulder belts. Contact the airline for their specific polices. Certification Car Seat’s Useful Life

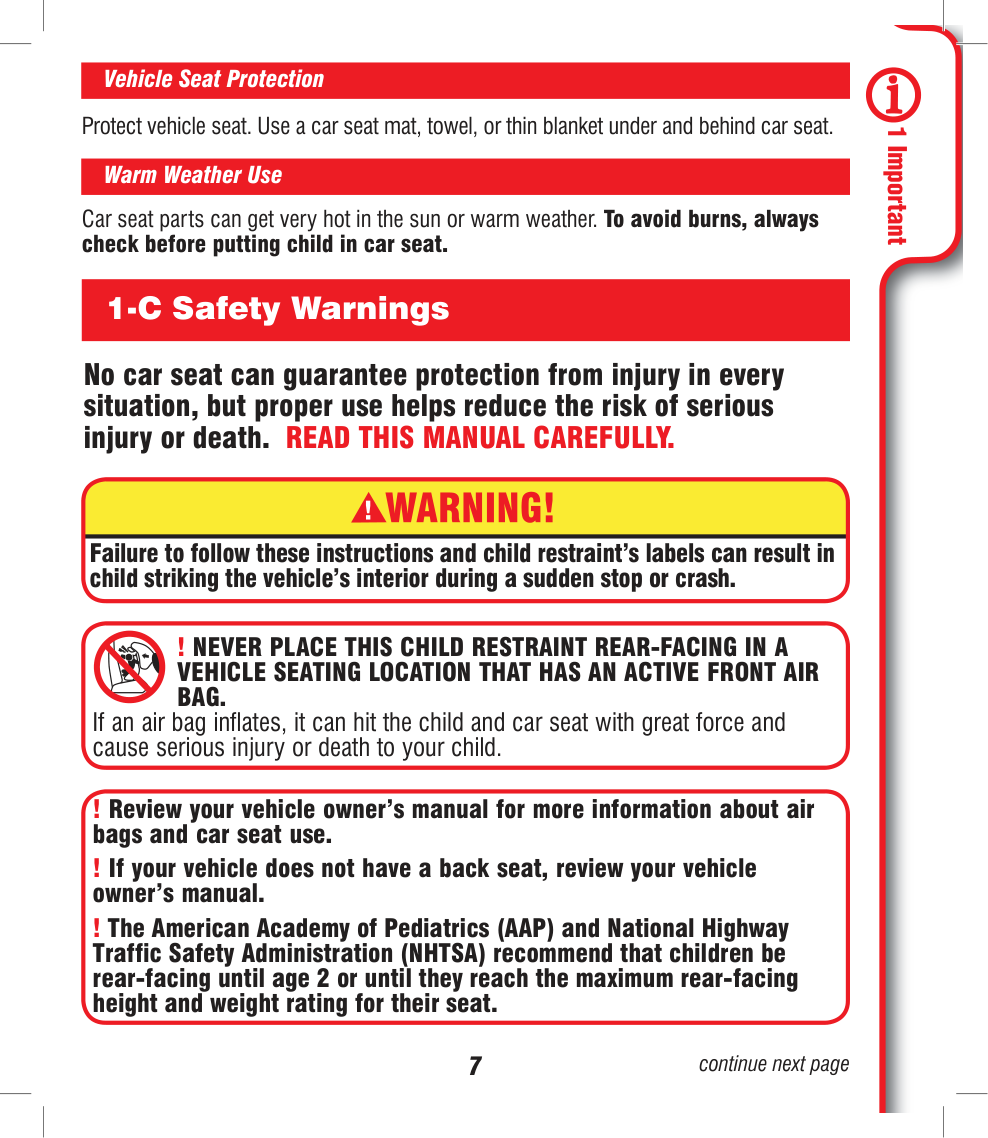

7 Protect vehicle seat. Use a car seat mat, towel, or thin blanket under and behind car seat. Car seat parts can get very hot in the sun or warm weather. To avoid burns, always check before putting child in car seat. 1-C Safety Warnings No car seat can guarantee protection from injury in every situation, but proper use helps reduce the risk of serious injury or death. READ THIS MANUAL CAREFULLY. Vehicle Seat Protection Warm Weather Use Failure to follow these instructions and child restraint’s labels can result in child striking the vehicle’s interior during a sudden stop or crash.

! Never Place This Child Restraint Rear-Facing In A

Vehicle Seating Location That Has An Active Front Air

Bag.

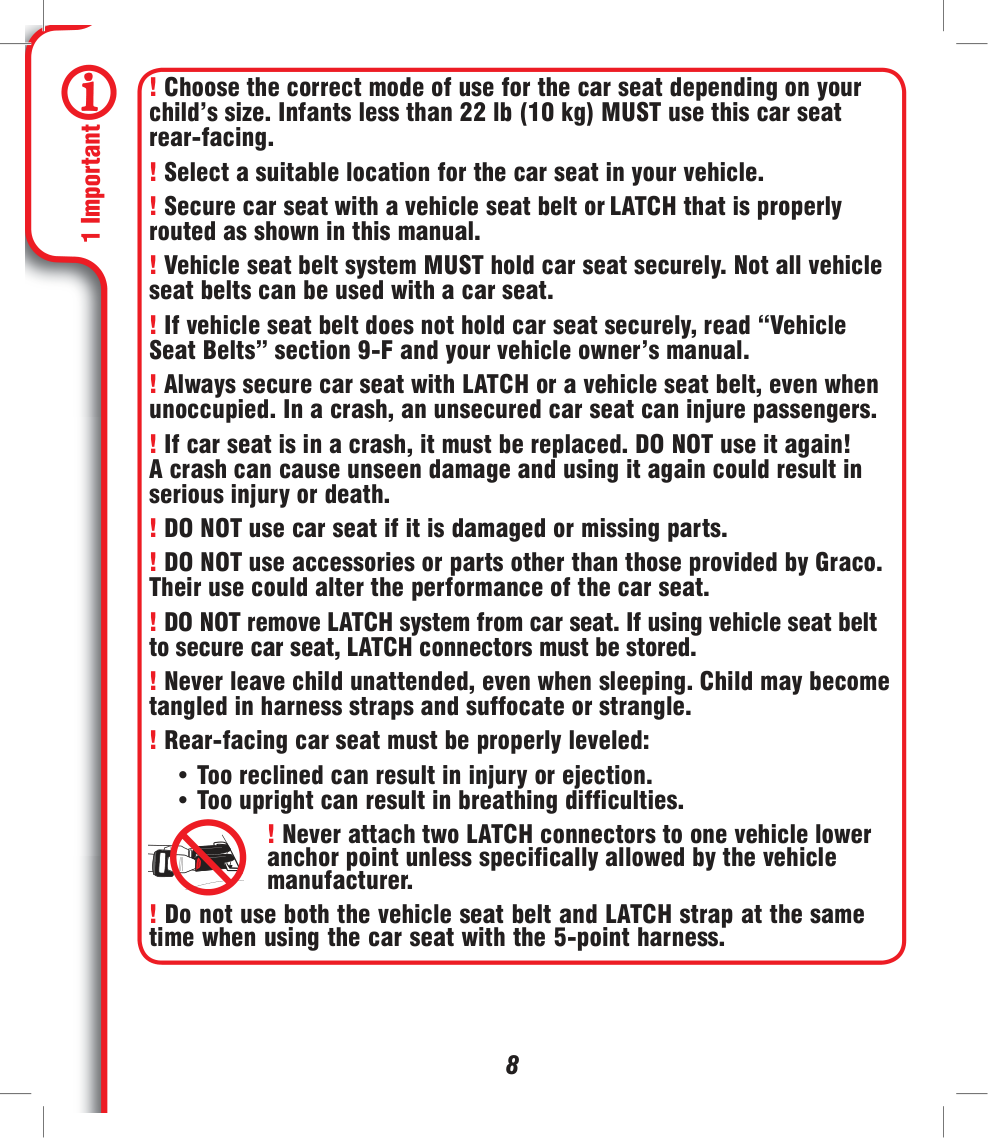

8 ! Choose the correct mode of use for the car seat depending on your child’s size. Infants less than 22 lb (10 kg) MUST use this car seat rear-facing. ! Select a suitable location for the car seat in your vehicle. ! Secure car seat with a vehicle seat belt or LATCH that is properly routed as shown in this manual. ! Vehicle seat belt system MUST hold car seat securely. Not all vehicle seat belts can be used with a car seat. ! If vehicle seat belt does not hold car seat securely, read “Vehicle Seat Belts” section 9-F and your vehicle owner’s manual. ! Always secure car seat with LATCH or a vehicle seat belt, even when unoccupied. In a crash, an unsecured car seat can injure passengers. ! If car seat is in a crash, it must be replaced. DO NOT use it again! A crash can cause unseen damage and using it again could result in serious injury or death. ! DO NOT use car seat if it is damaged or missing parts. ! DO NOT use accessories or parts other than those provided by Graco. Their use could alter the performance of the car seat. ! DO NOT remove LATCH system from car seat. If using vehicle seat belt to secure car seat, LATCH connectors must be stored. ! Never leave child unattended, even when sleeping. Child may become tangled in harness straps and suffocate or strangle. ! Rear-facing car seat must be properly leveled:

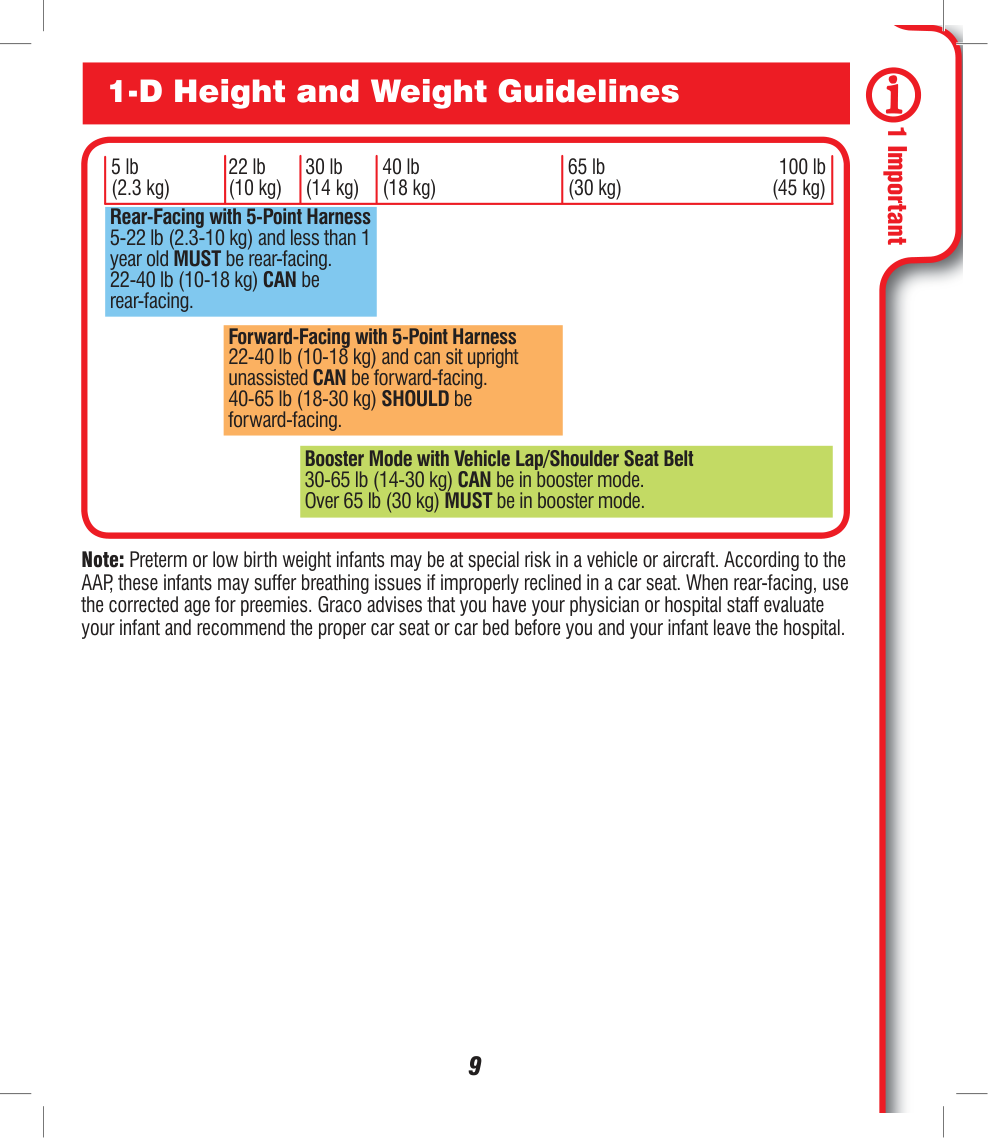

9 1-D Height and Weight Guidelines Note: Preterm or low birth weight infants may be at special risk in a vehicle or aircraft. According to the AAP, these infants may suffer breathing issues if improperly reclined in a car seat. When rear-facing, use the corrected age for preemies. Graco advises that you have your physician or hospital staff evaluate your infant and recommend the proper car seat or car bed before you and your infant leave the hospital. 5 lb (2.3 kg) 22 lb (10 kg) 30 lb (14 kg) 40 lb (18 kg) 65 lb (30 kg) 100 lb (45 kg) Rear-Facing with 5-Point Harness 5-22 lb (2.3-10 kg) and less than 1 year old MUST be rear-facing. 22-40 lb (10-18 kg) CAN be rear-facing. Forward-Facing with 5-Point Harness 22-40 lb (10-18 kg) and can sit upright unassisted CAN be forward-facing. 40-65 lb (18-30 kg) SHOULD be forward-facing. Booster Mode with Vehicle Lap/Shoulder Seat Belt 30-65 lb (14-30 kg) CAN be in booster mode. Over 65 lb (30 kg) MUST be in booster mode.

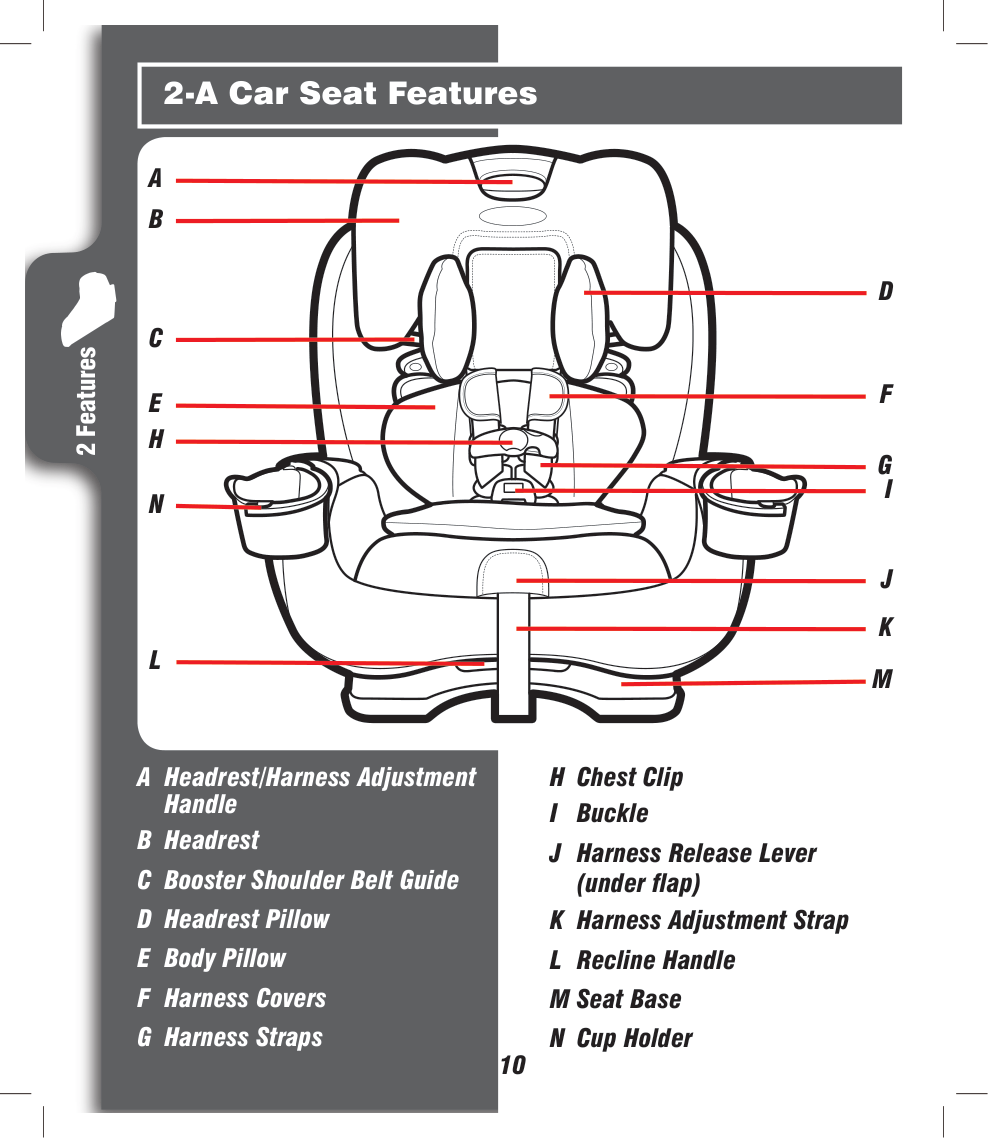

2 Features 10 2-A Car Seat Features

A

C

H

E

N

G

K

M

B

F

L

J

(under flap) K Harness Adjustment Strap L Recline Handle M Seat Base N Cup Holder A Headrest/Harness Adjustment

Handle B Headrest C Booster Shoulder Belt Guide D Headrest Pillow E Body Pillow F Harness Covers G Harness Straps

D

I

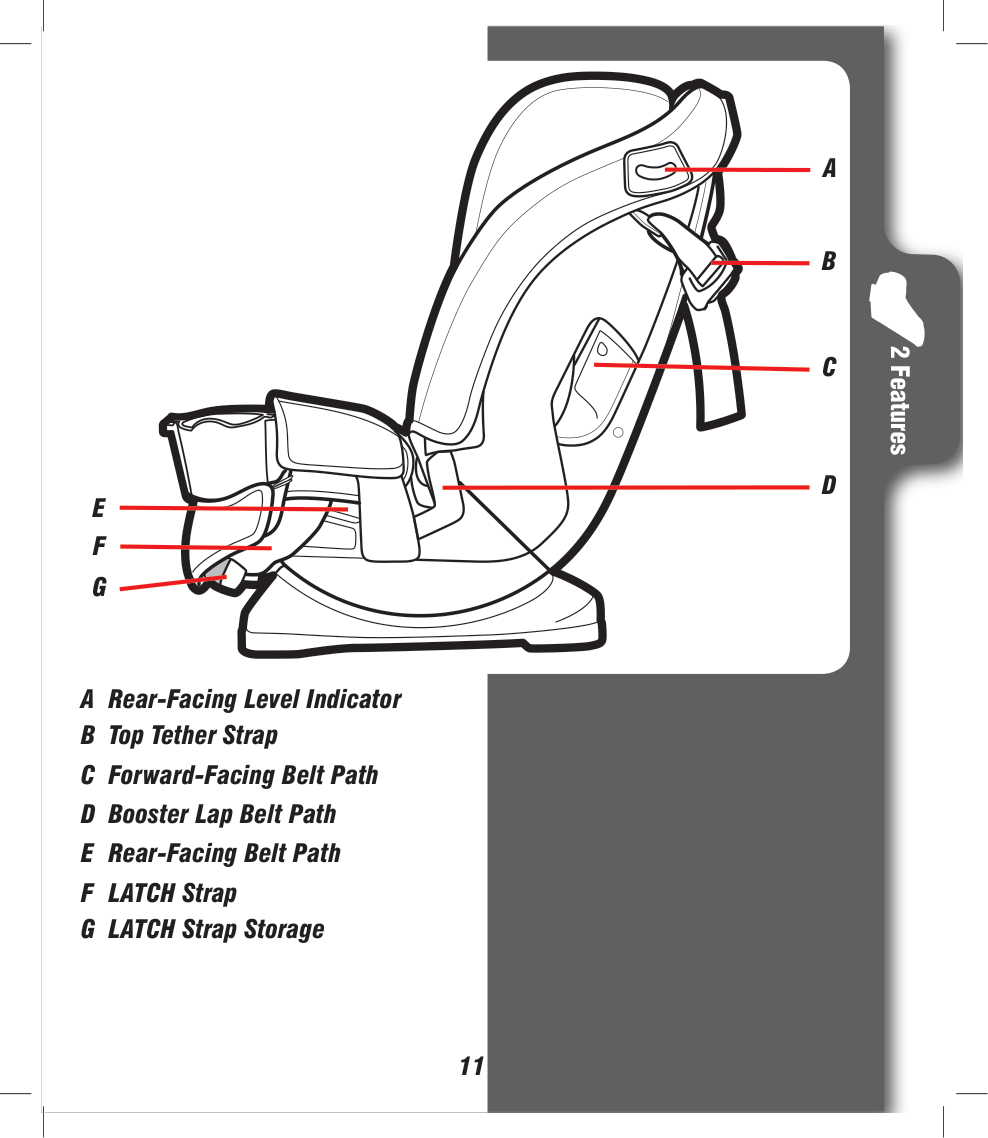

2 Features 11 A Rear-Facing Level Indicator B Top Tether Strap C Forward-Facing Belt Path D Booster Lap Belt Path E Rear-Facing Belt Path F LATCH Strap G LATCH Strap Storage

G

E

C

B

F

A

D

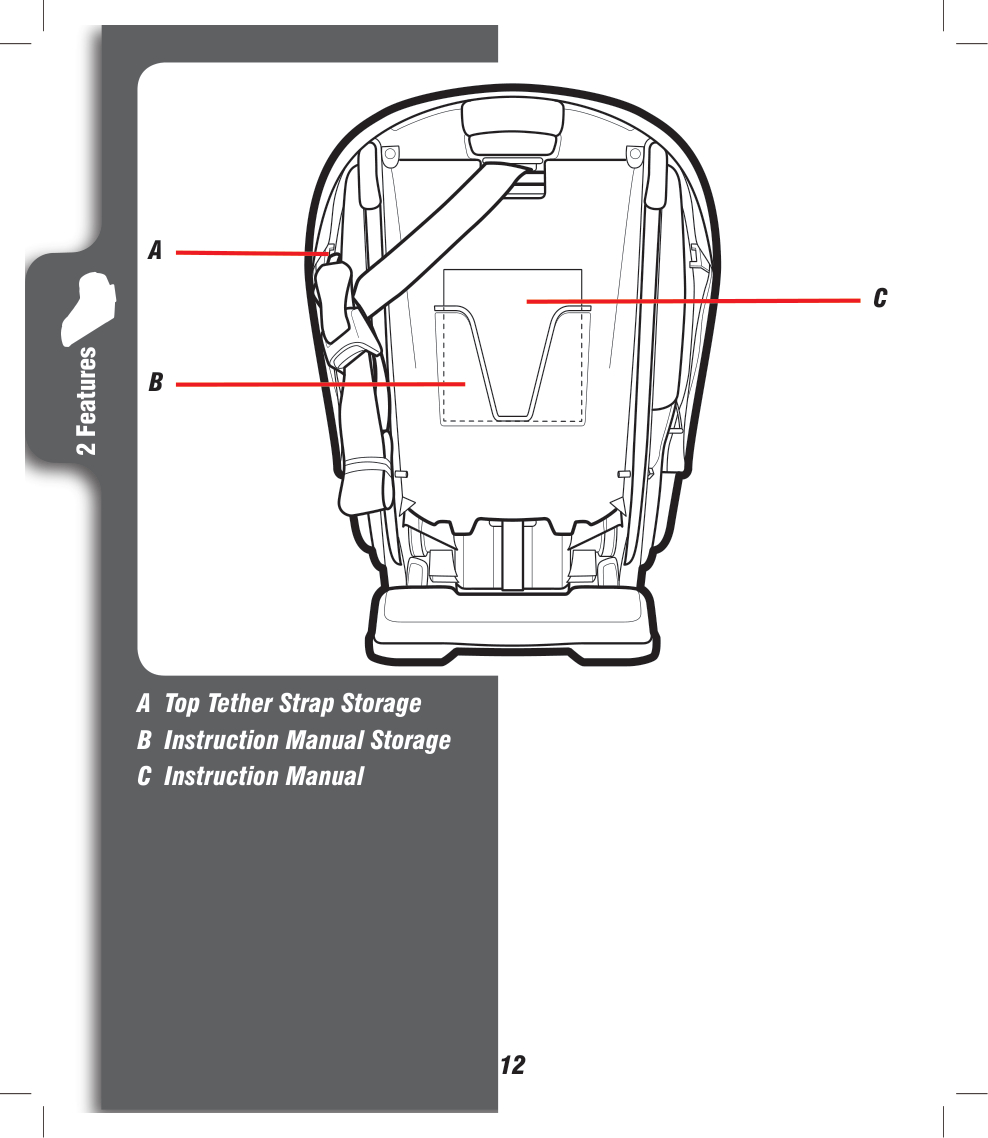

2 Features 12

A

B

C

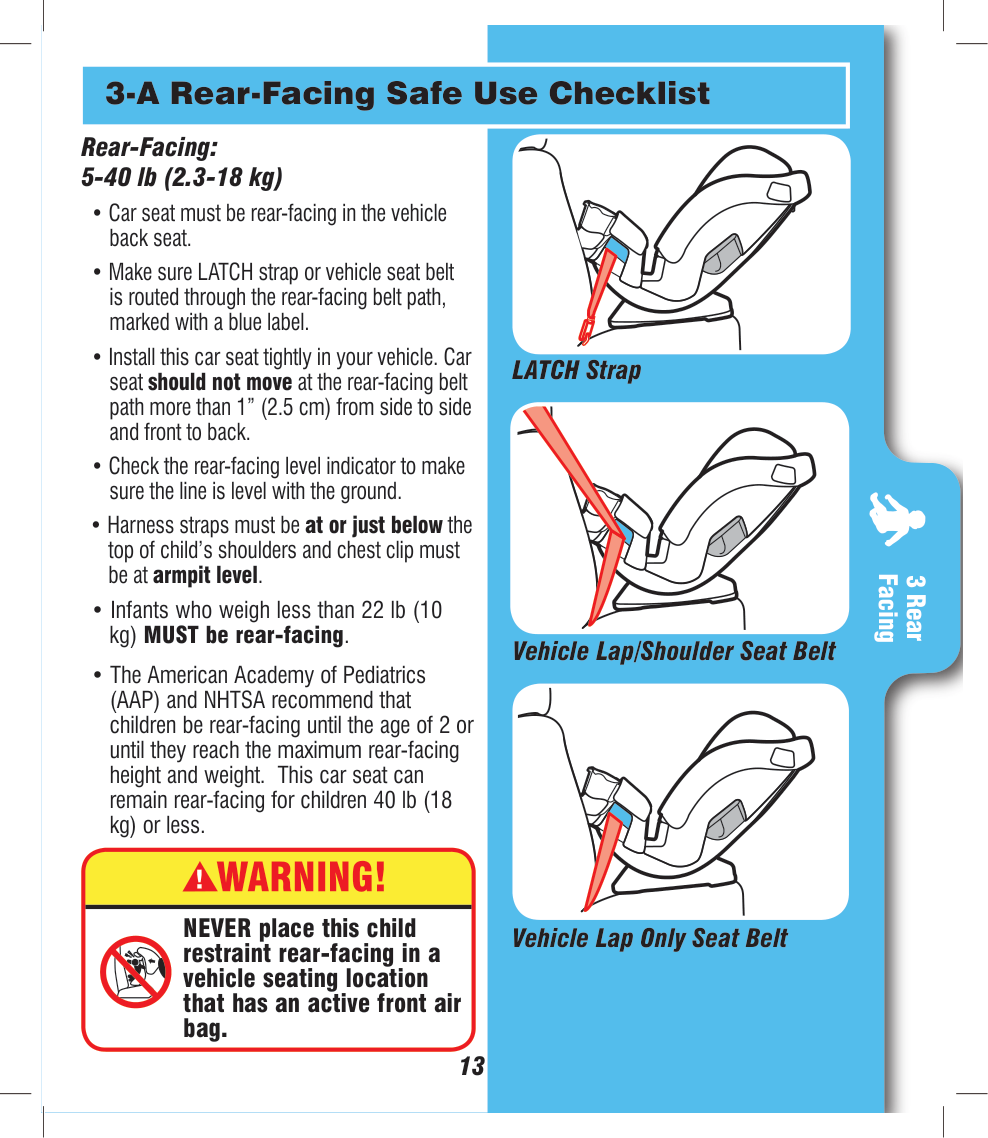

3 Rear Facing 13 3-A Rear-Facing Safe Use Checklist Rear-Facing: 5-40 lb (2.3-18 kg)

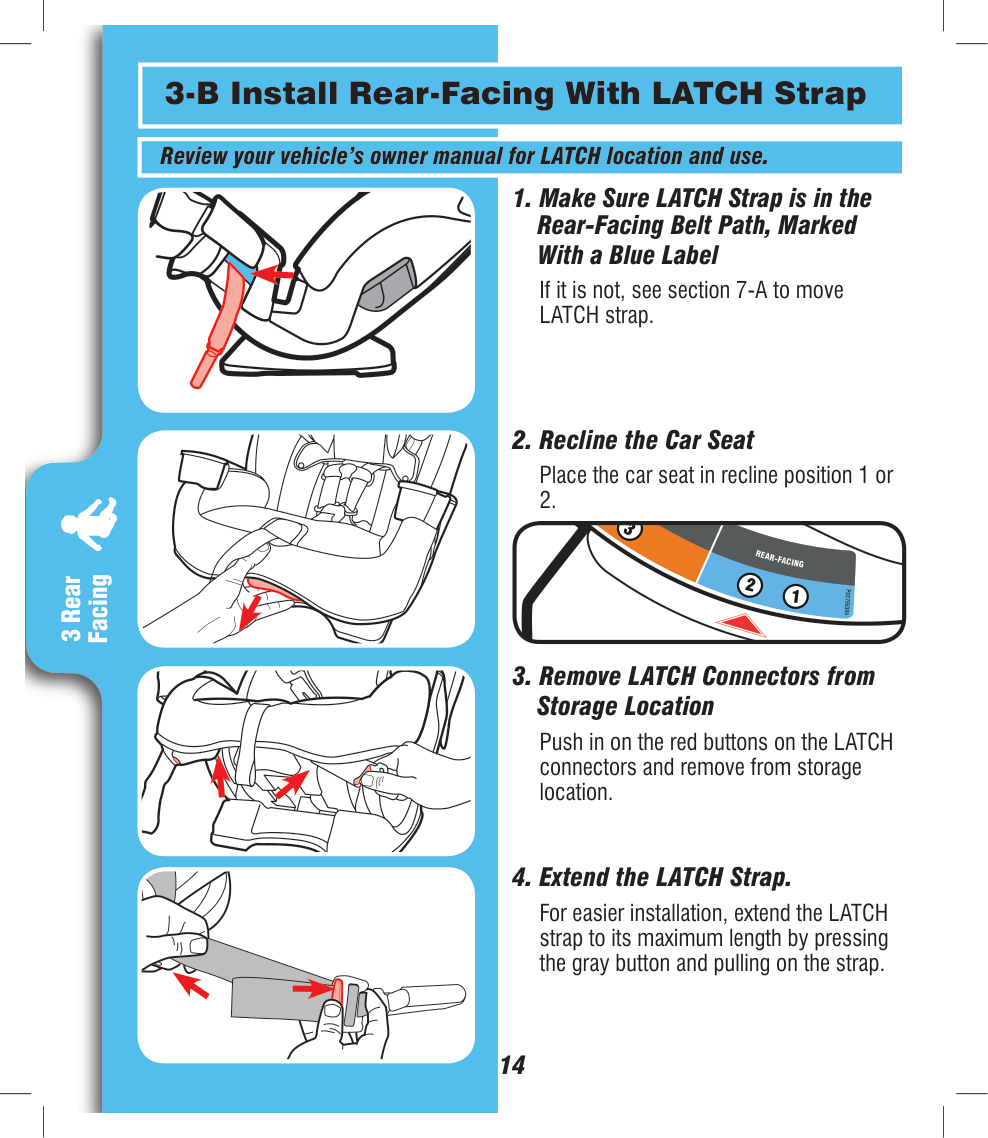

3 Rear Facing 14 3-B Install Rear-Facing With LATCH Strap Review your vehicle’s owner manual for LATCH location and use.

Pd276538A

G

Rear

-Fac

Ing

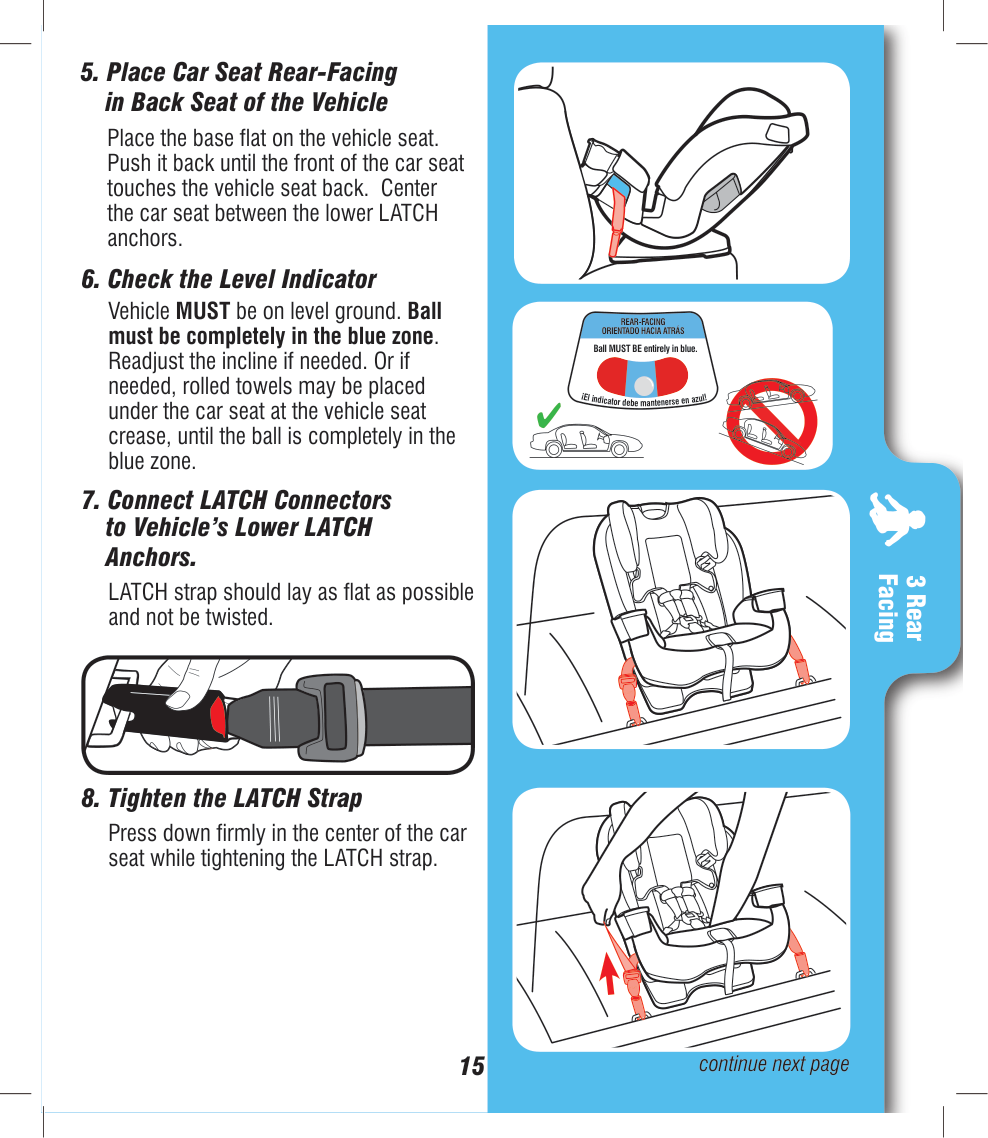

3 Rear Facing 15

Rear-Facing

Orientado Hacia Atrás

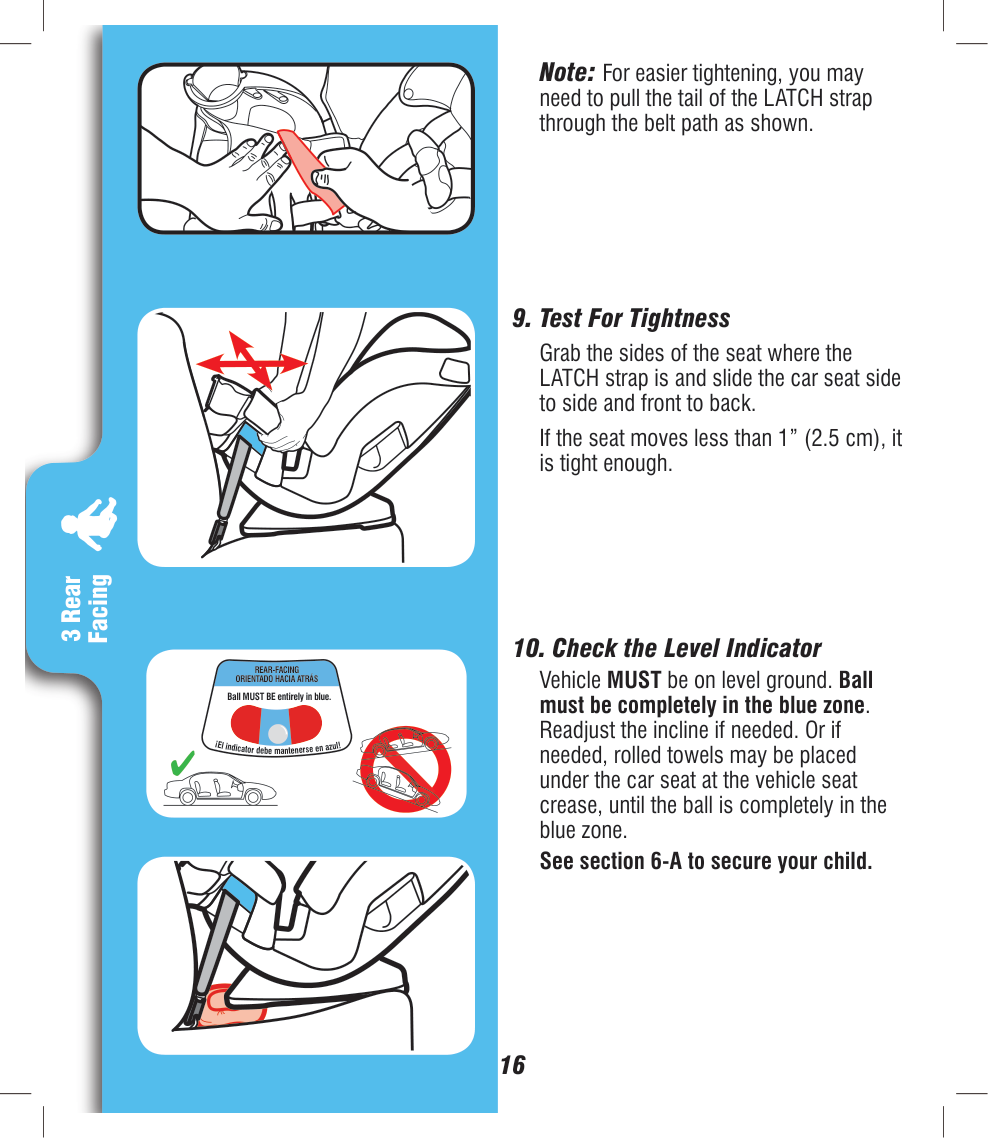

3 Rear Facing 16

Rear-Facing

Orientado Hacia Atrás

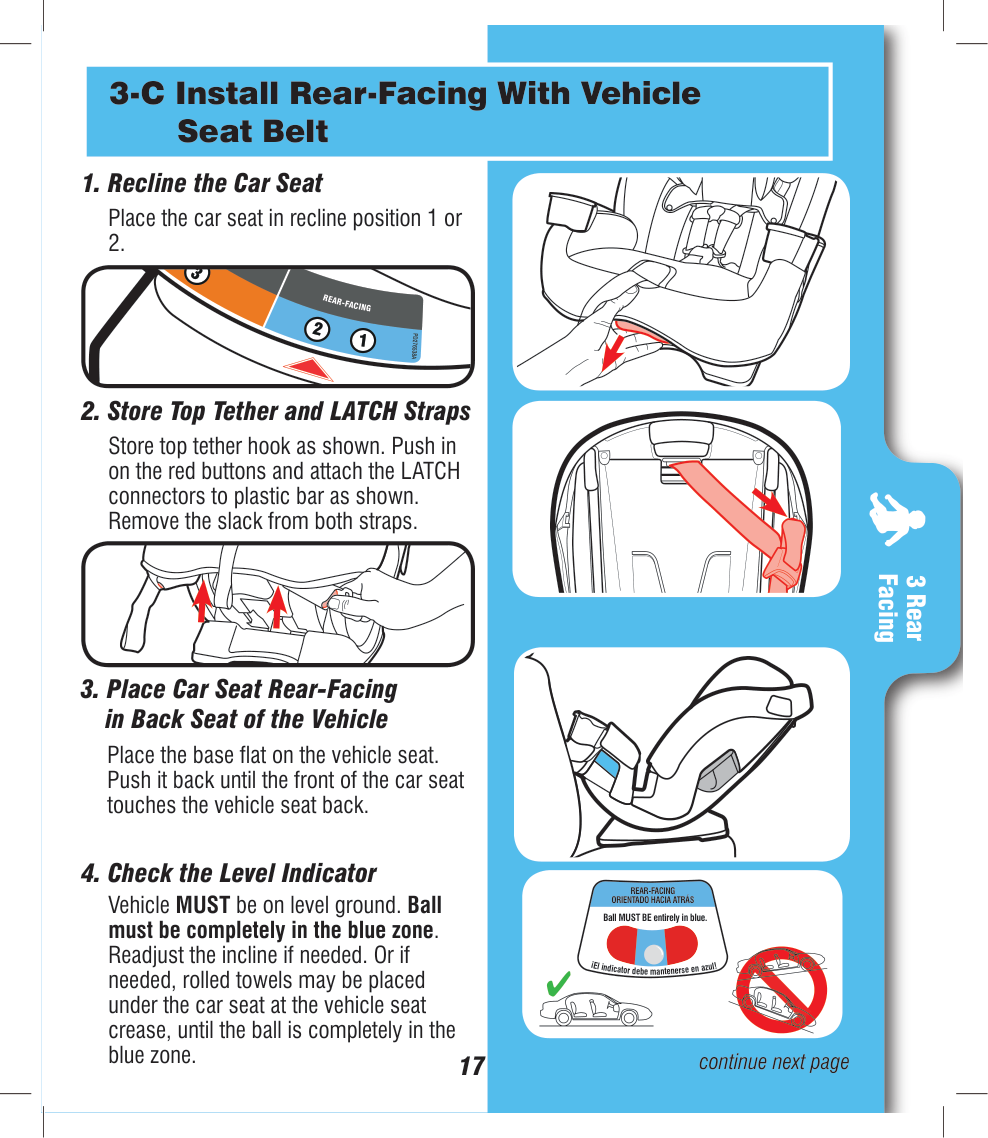

3 Rear Facing 17 3-C Install Rear-Facing With Vehicle Seat Belt

Pd276538A

G

Rear

-Fac

Ing

Rear-Facing

Orientado Hacia Atrás

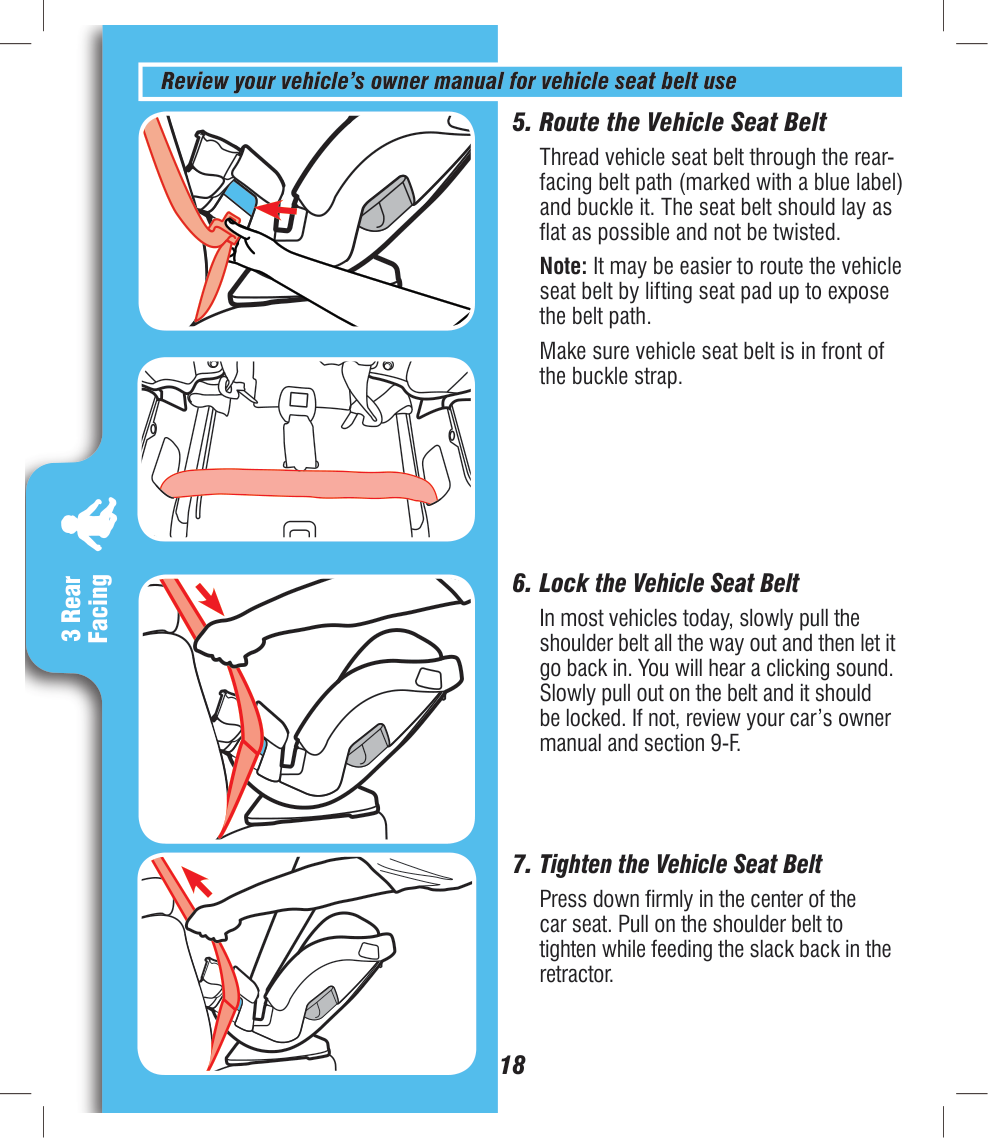

3 Rear Facing 18

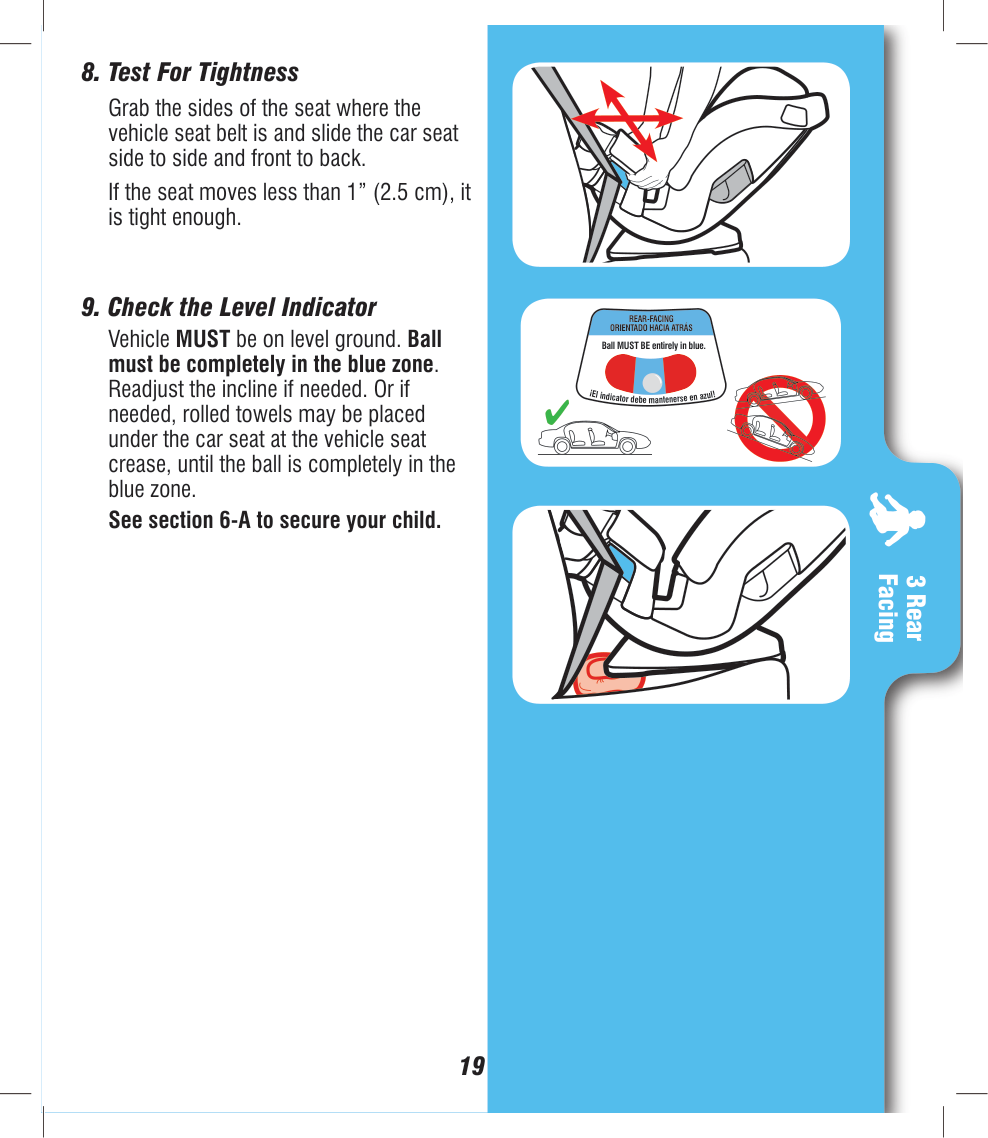

3 Rear Facing 19

Rear-Facing

Orientado Hacia Atrás

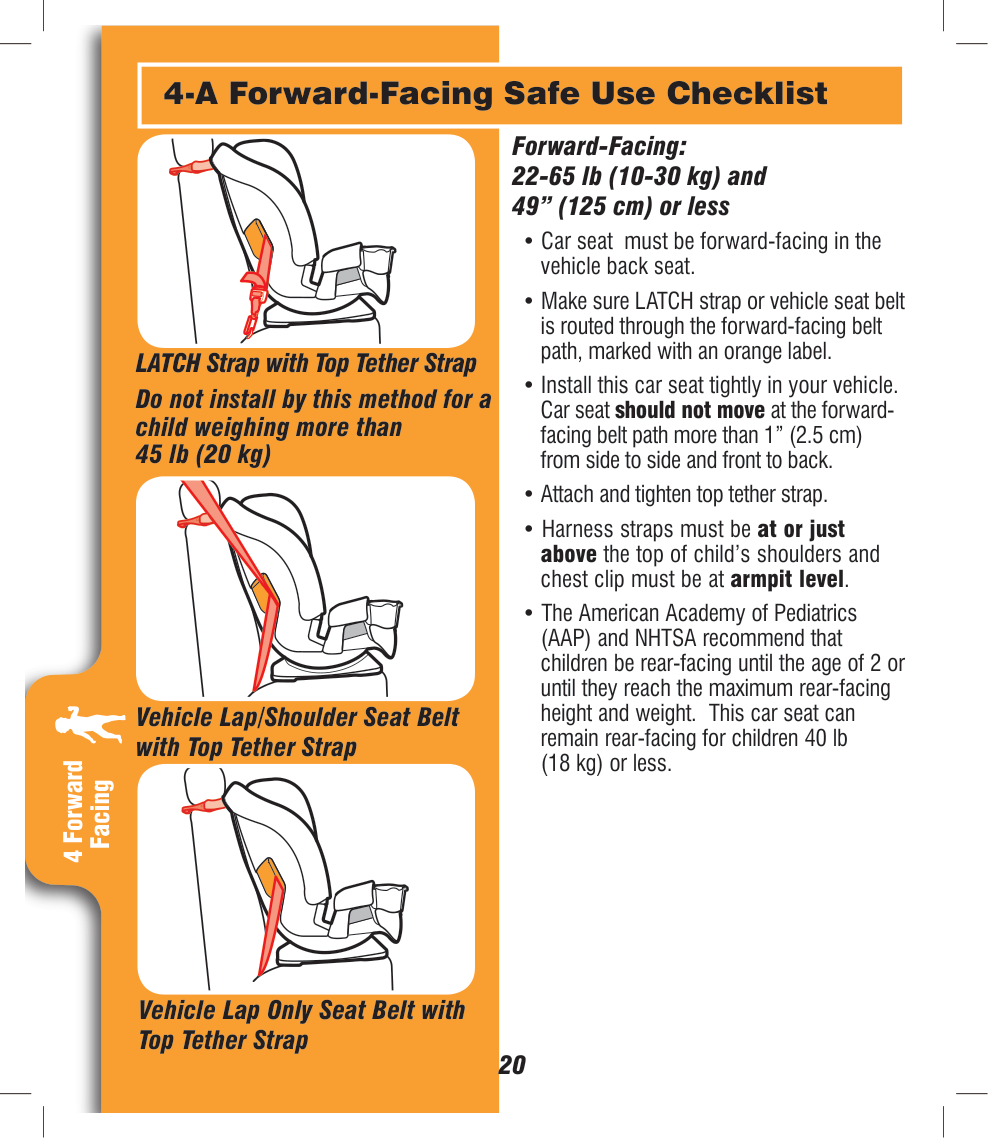

4 Forward Facing 20 4-A Forward-Facing Safe Use Checklist Forward-Facing: 22-65 lb (10-30 kg) and 49” (125 cm) or less

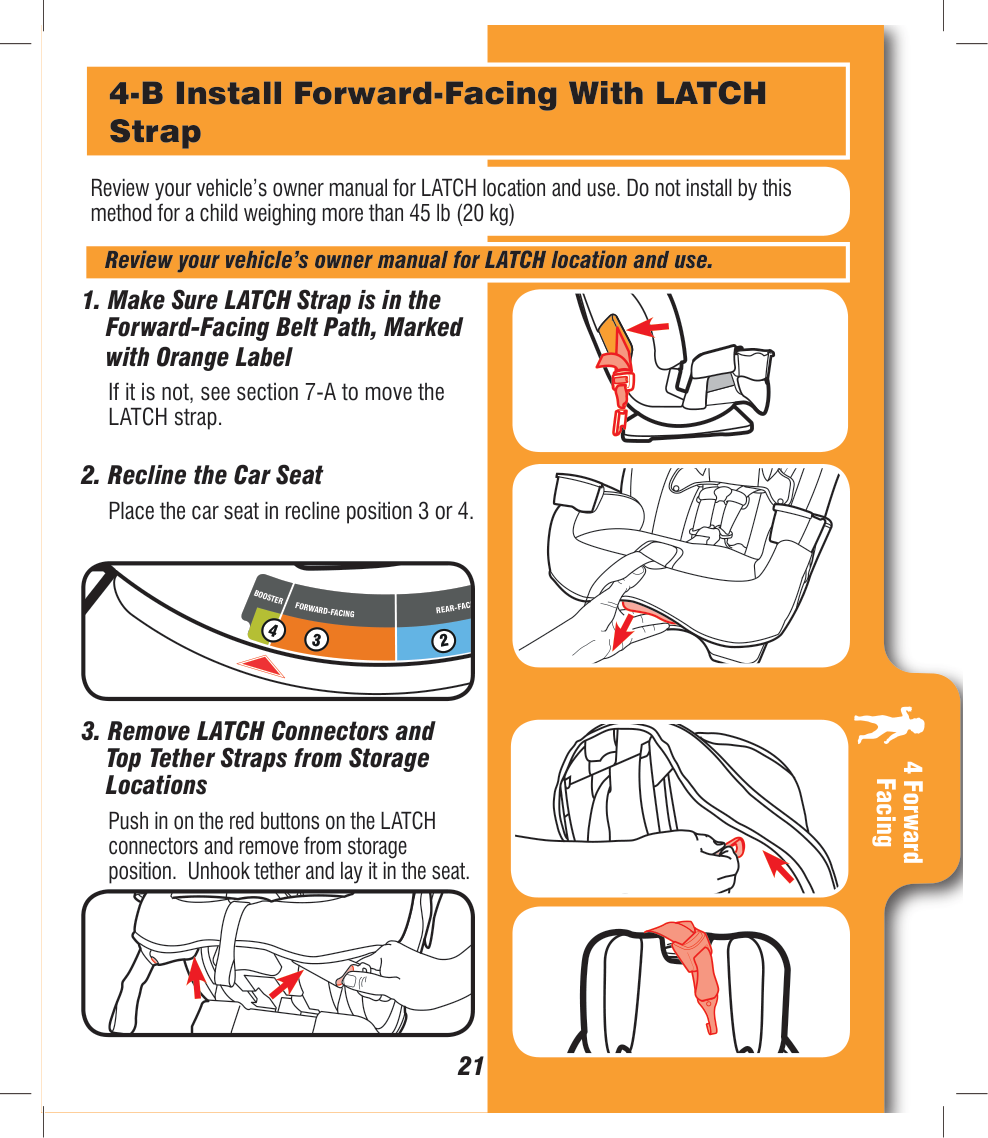

4 Forward Facing 21 4-B Install Forward-Facing With LATCH Strap

Forw

Ard-

Faci

Ng

Rear

-Fac

In

Boos

Ter

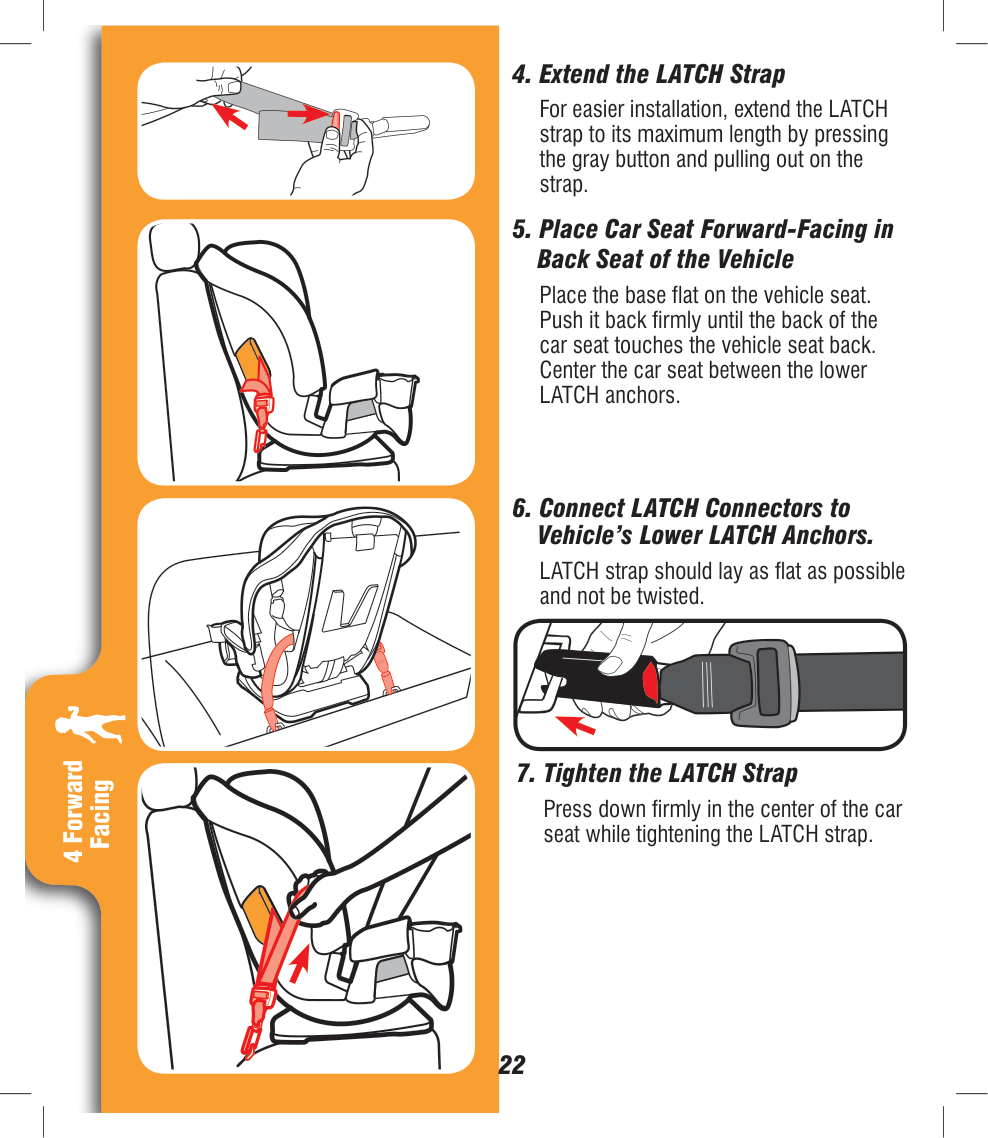

4 Forward Facing 22

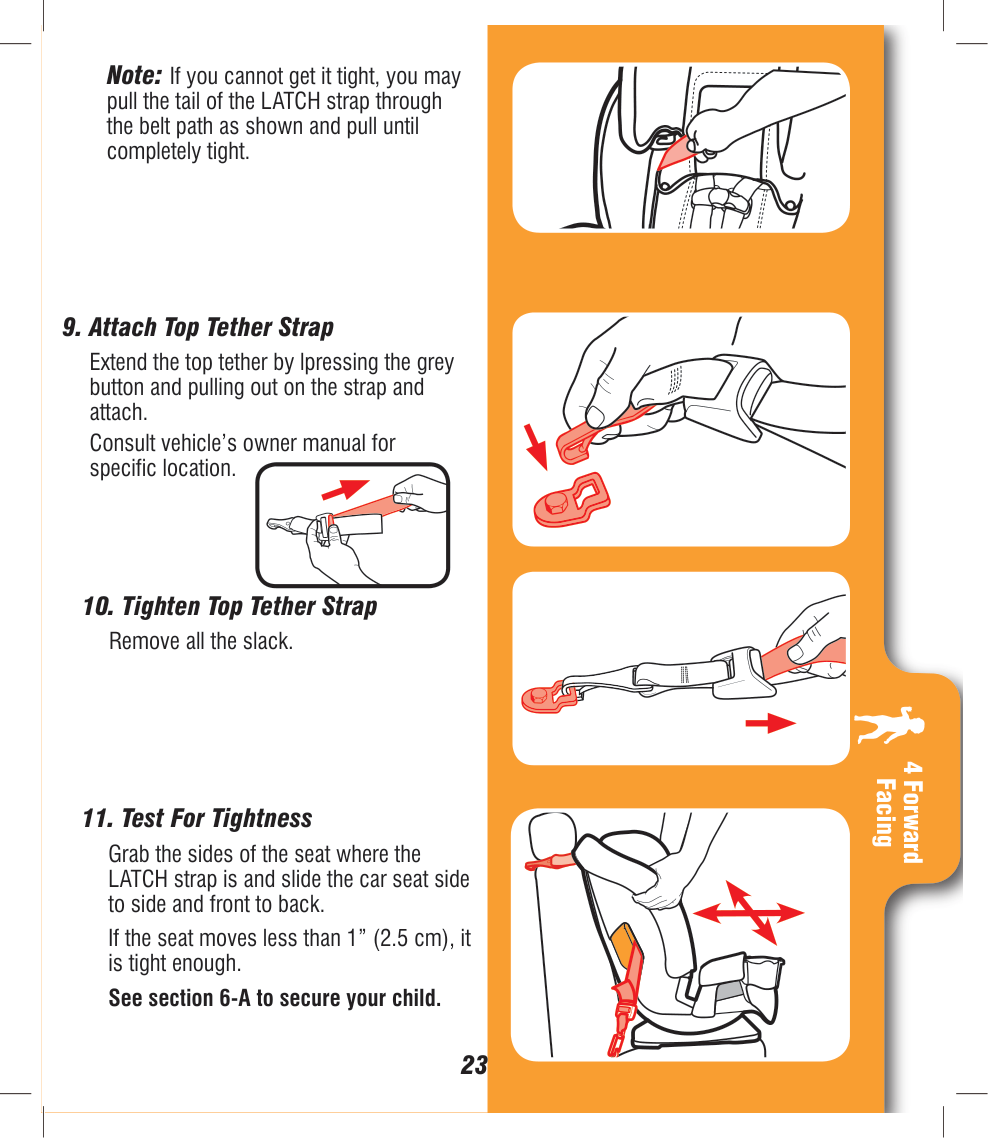

4 Forward Facing 23

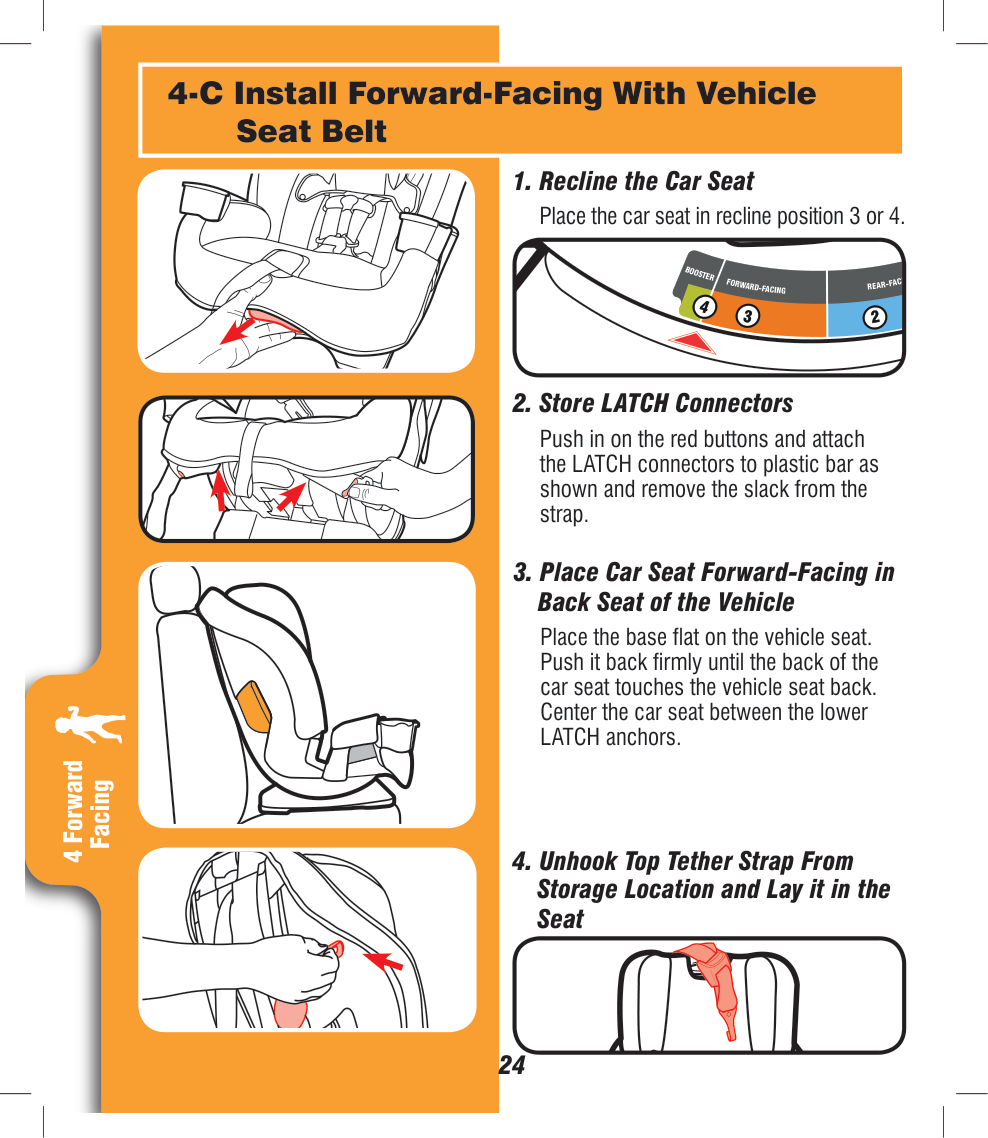

4 Forward Facing 24 4-C Install Forward-Facing With Vehicle Seat Belt

Forw

Ard-

Faci

Ng

Rear

-Fac

In

Boos

Ter

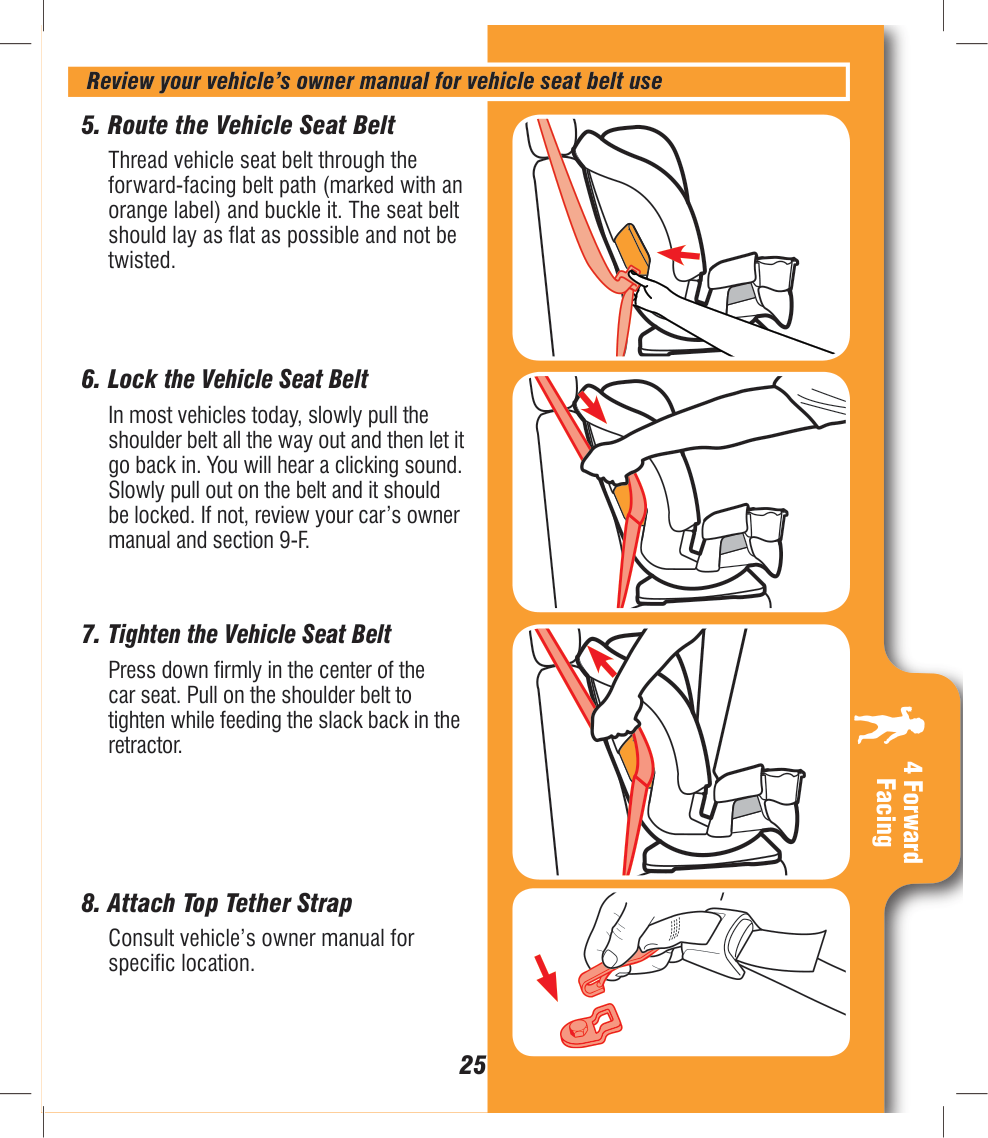

4 Forward Facing 25

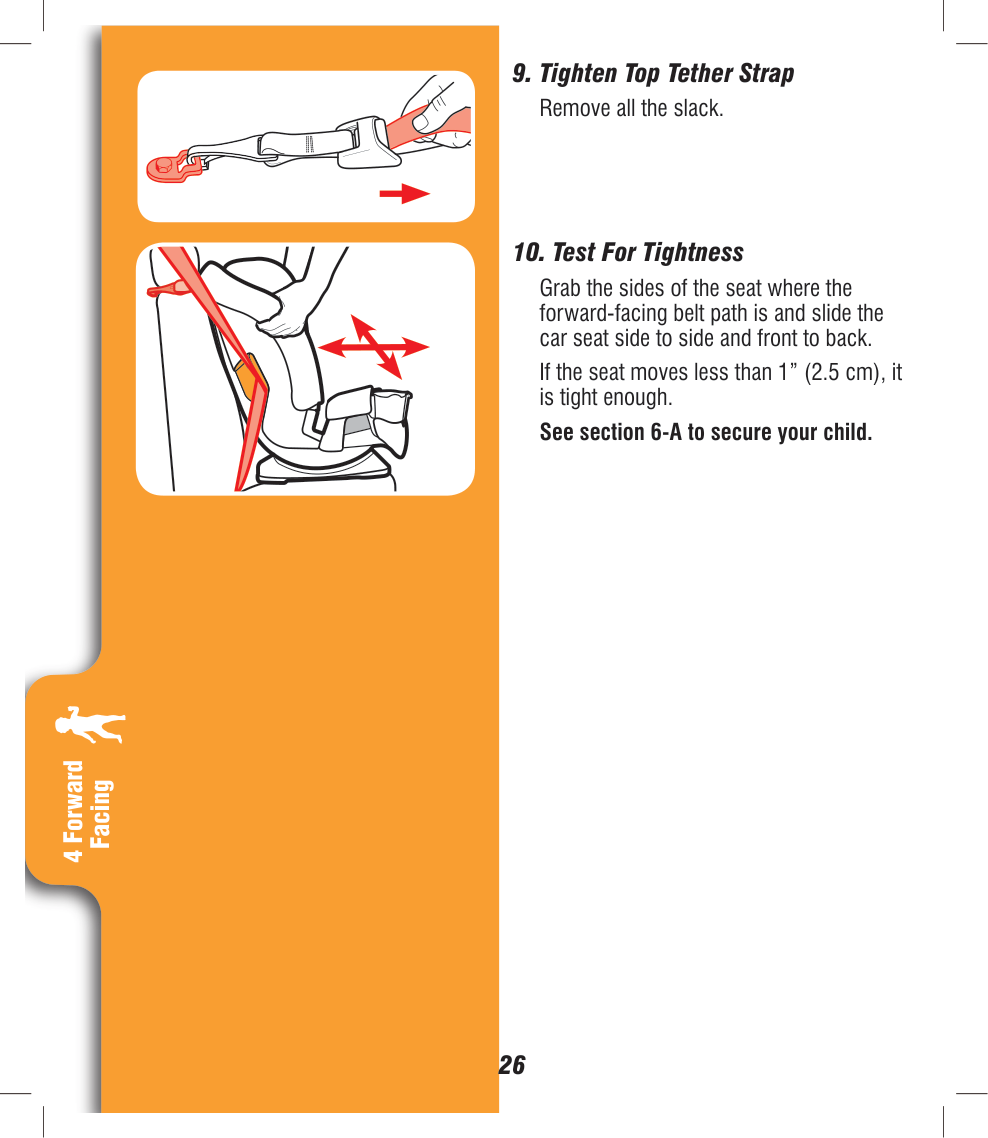

4 Forward Facing 26

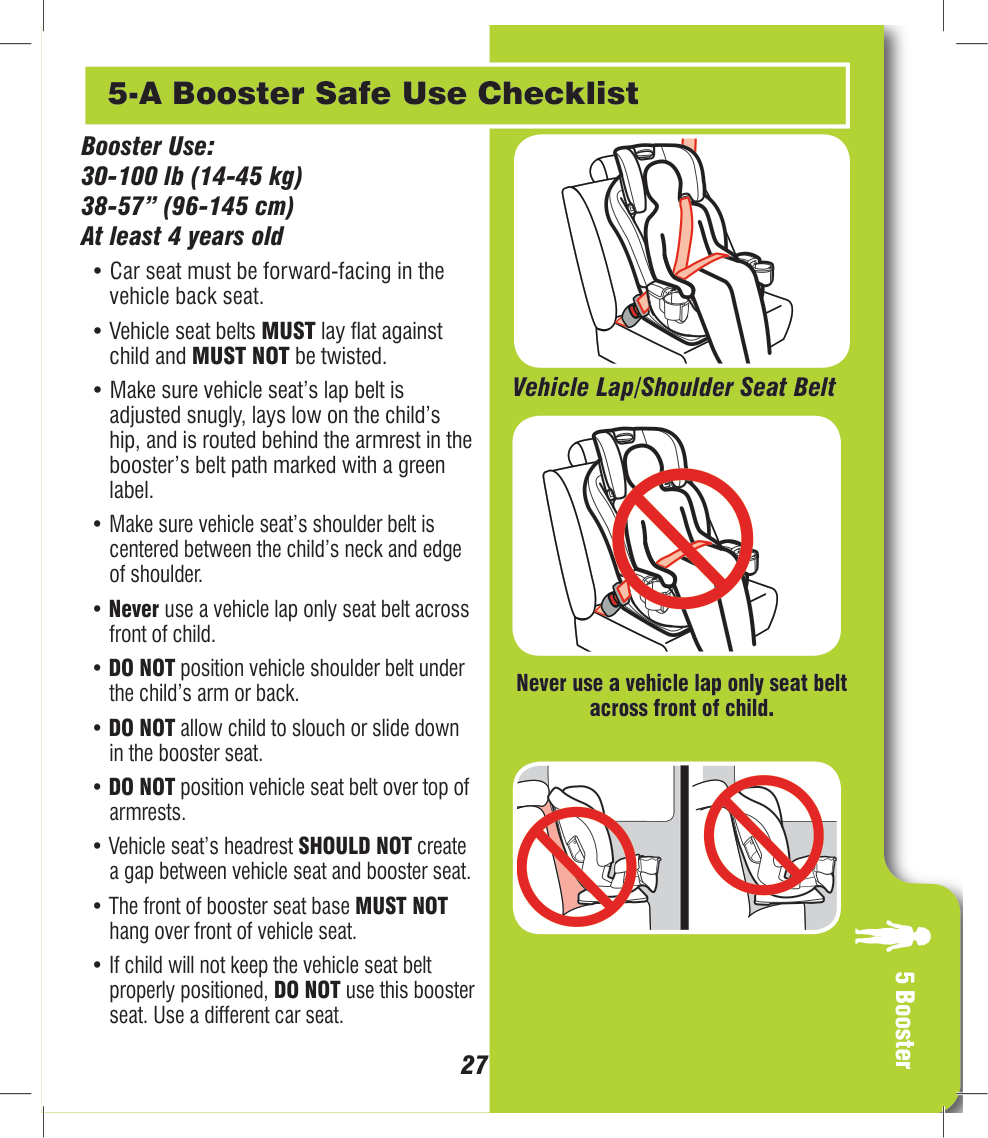

5 Booster 27 5-A Booster Safe Use Checklist Booster Use: 30-100 lb (14-45 kg) 38-57” (96-145 cm) At least 4 years old

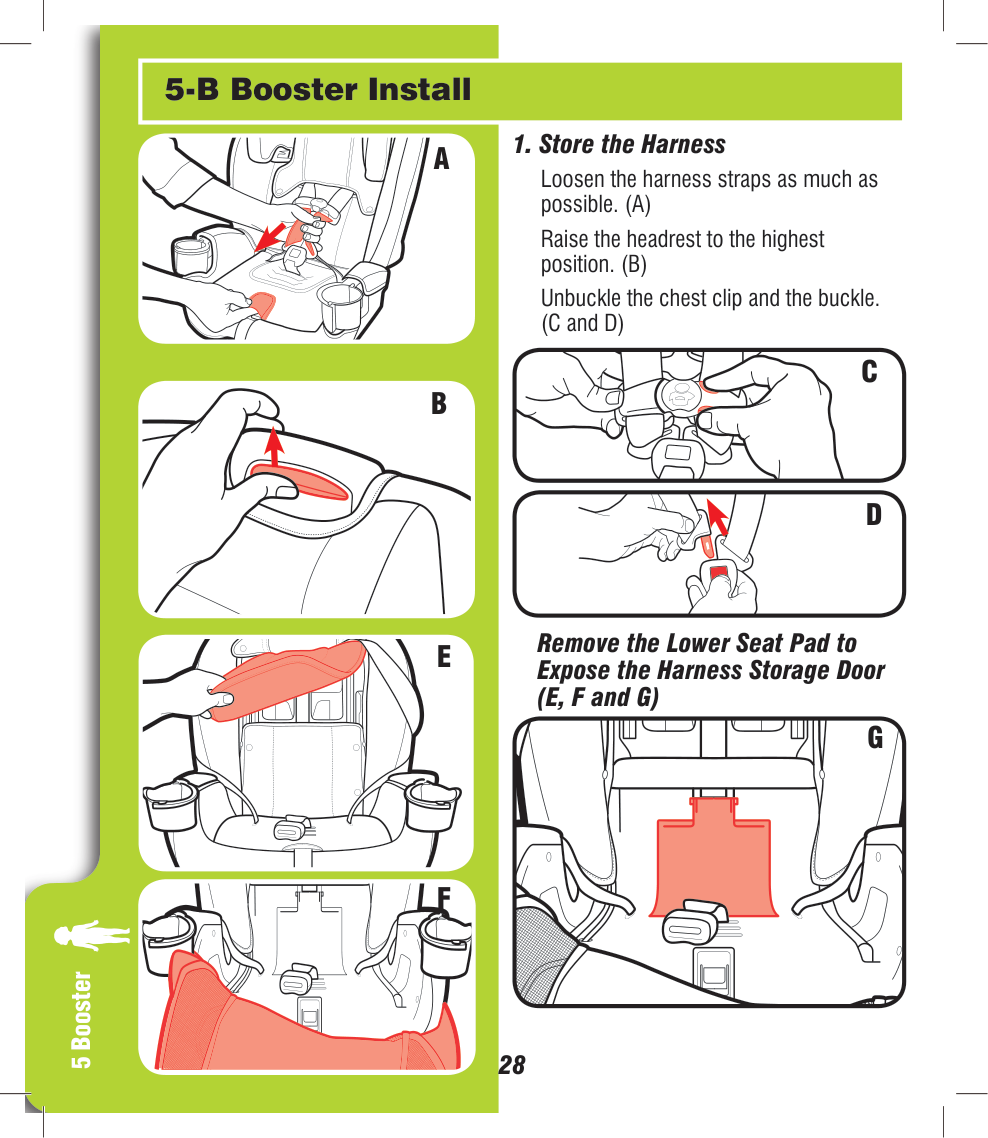

5 Booster 28

A

B

C

D

E

F

G

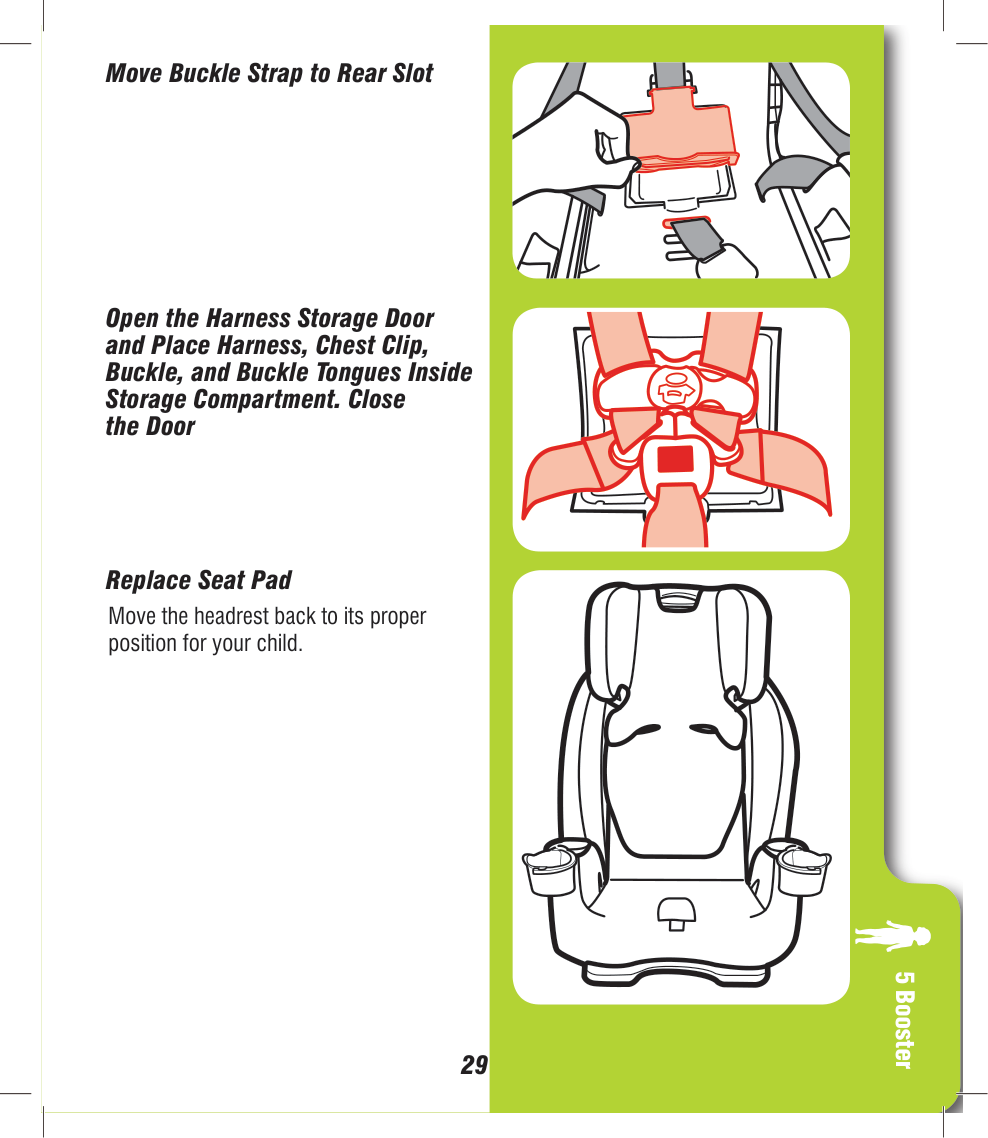

5 Booster 29 Move Buckle Strap to Rear Slot Open the Harness Storage Door and Place Harness, Chest Clip, Buckle, and Buckle Tongues Inside Storage Compartment. Close the Door Replace Seat Pad Move the headrest back to its proper position for your child.

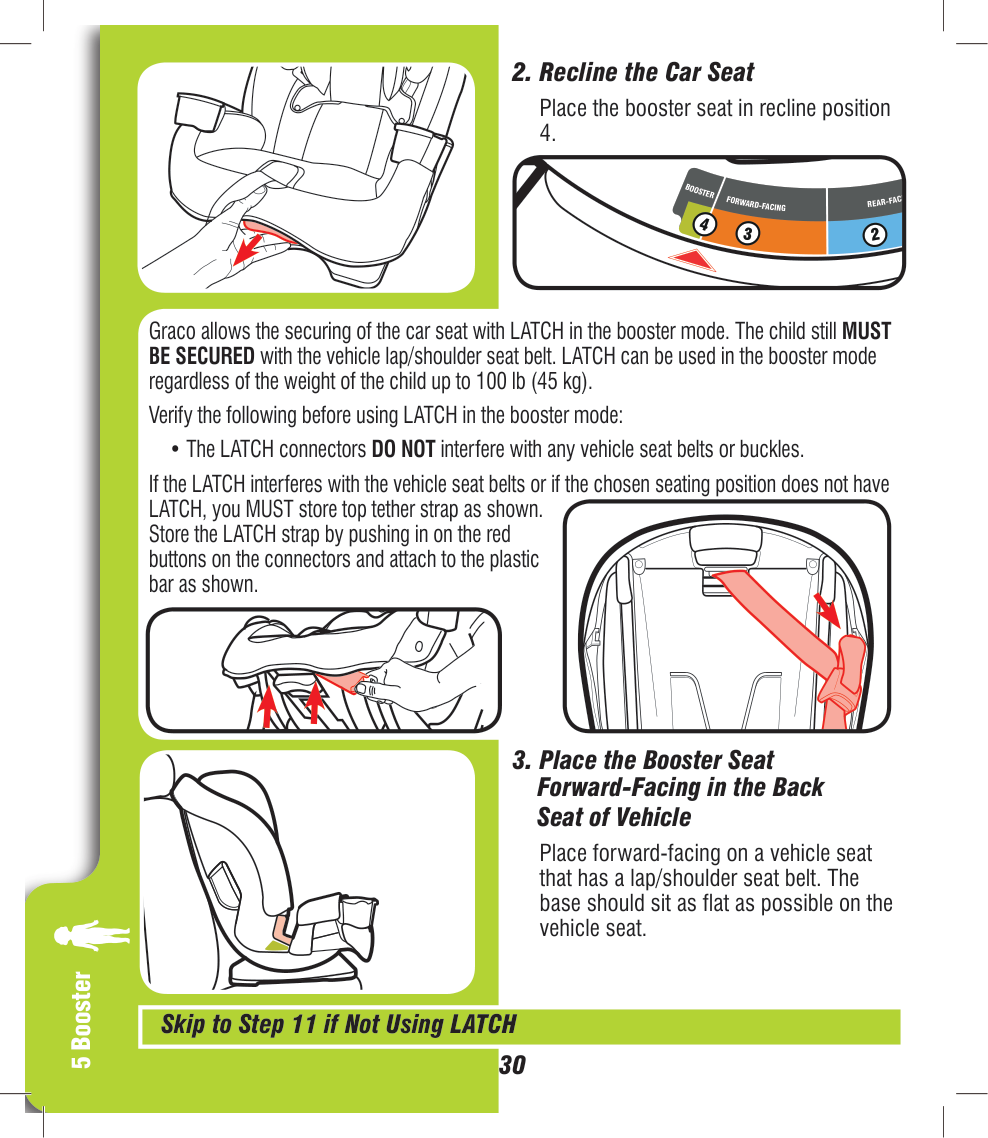

5 Booster 30 Graco allows the securing of the car seat with LATCH in the booster mode. The child still MUST BE SECURED with the vehicle lap/shoulder seat belt. LATCH can be used in the booster mode regardless of the weight of the child up to 100 lb (45 kg). Verify the following before using LATCH in the booster mode:

Forw

Ard-

Faci

Ng

Rear

-Fac

In

Boos

Ter

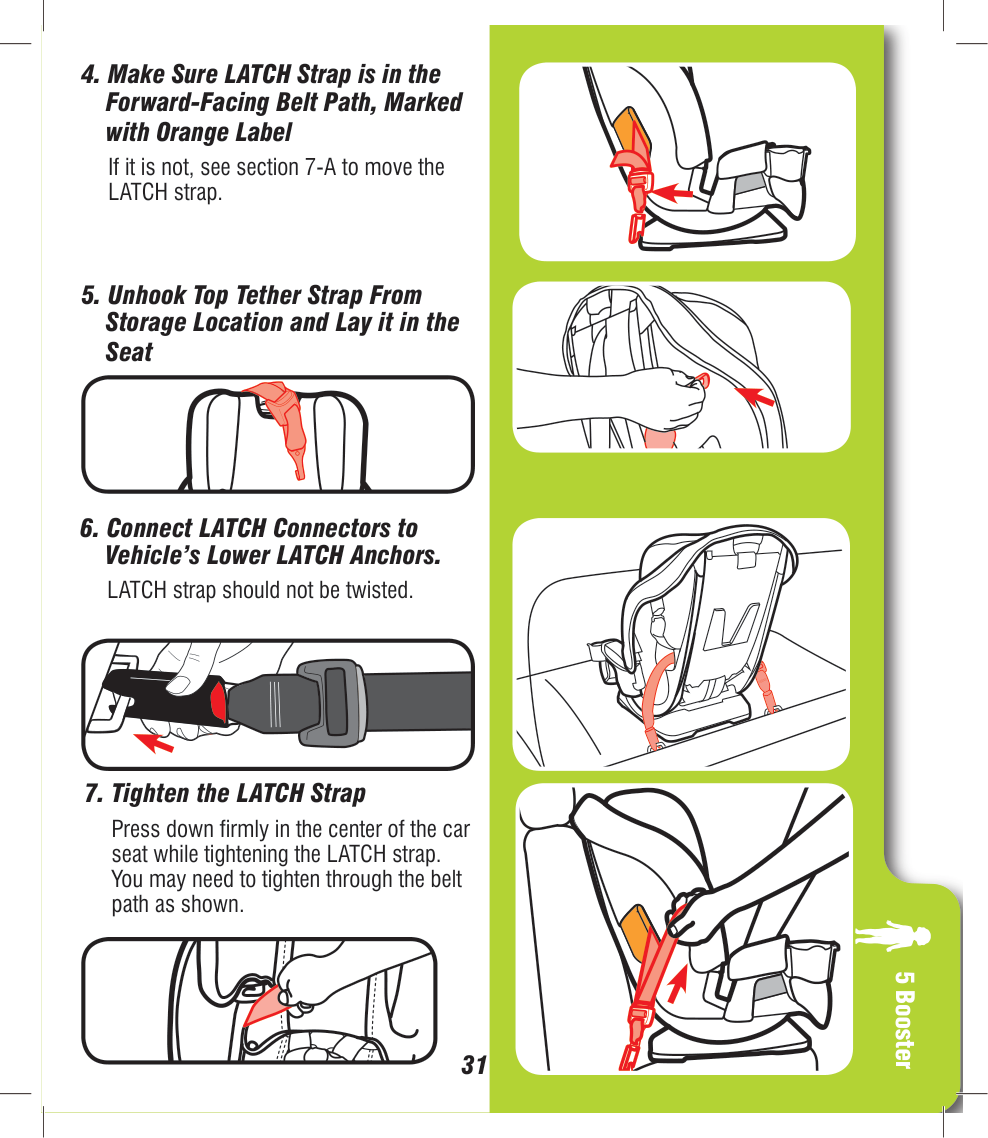

5 Booster 31

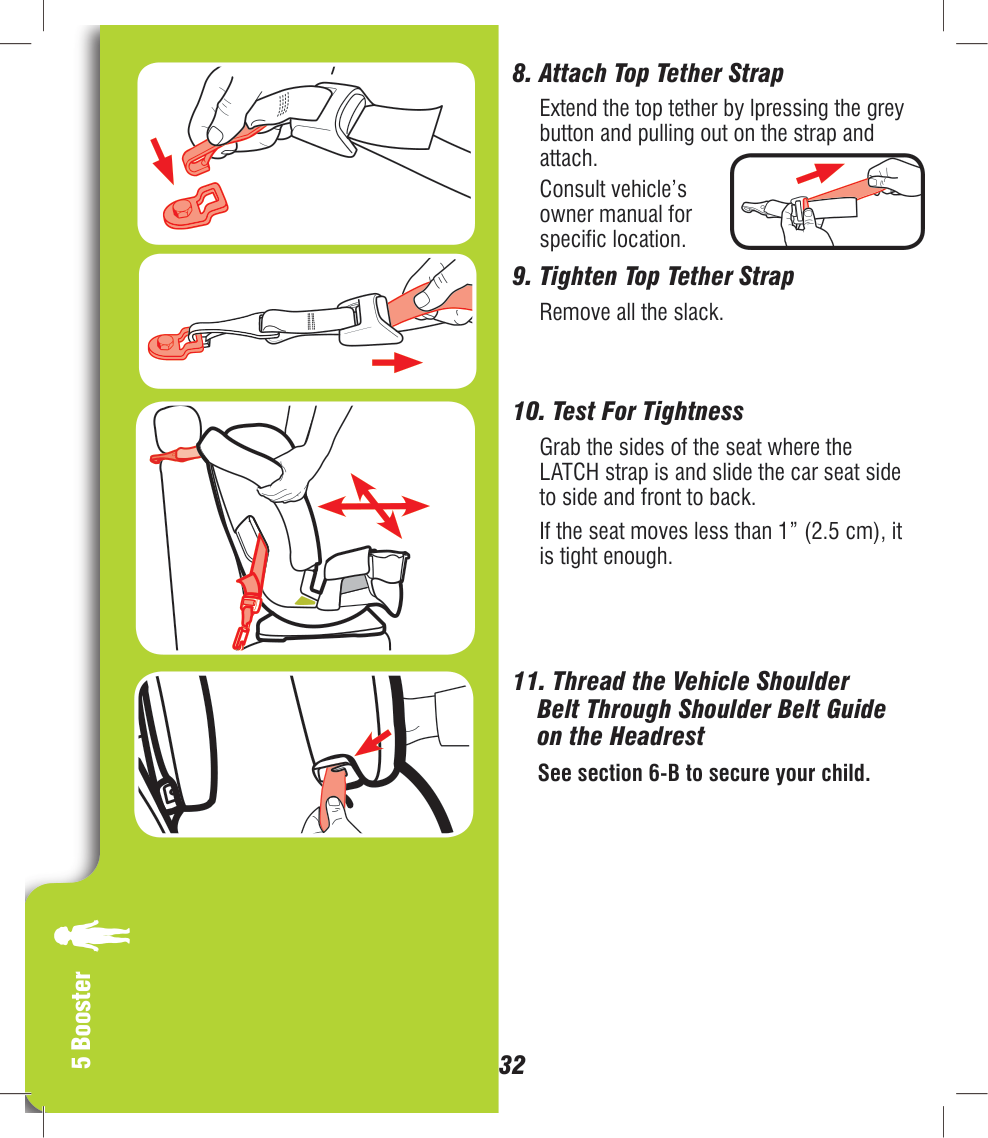

5 Booster 32

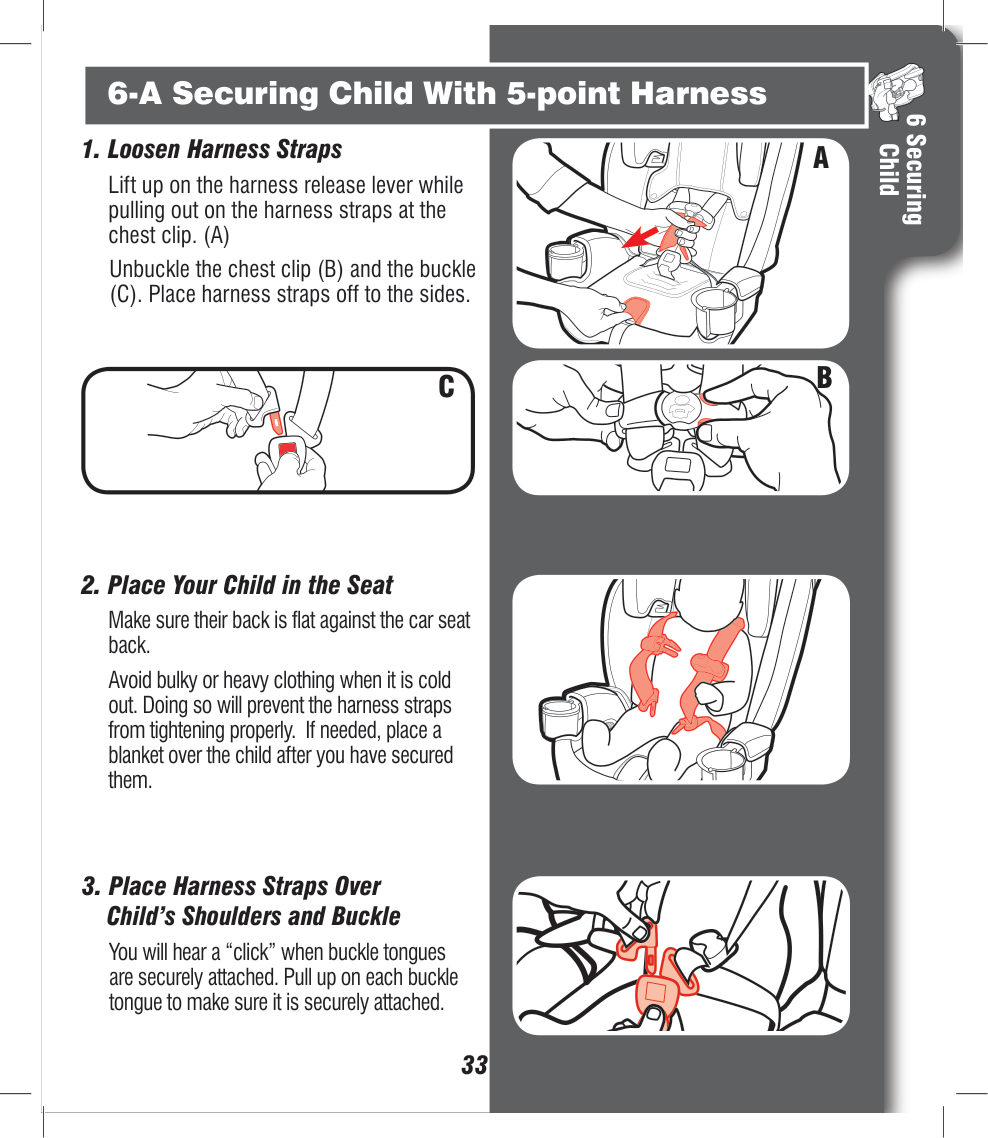

6 Securing Child 33

A

C

B

6 Securing Child 34

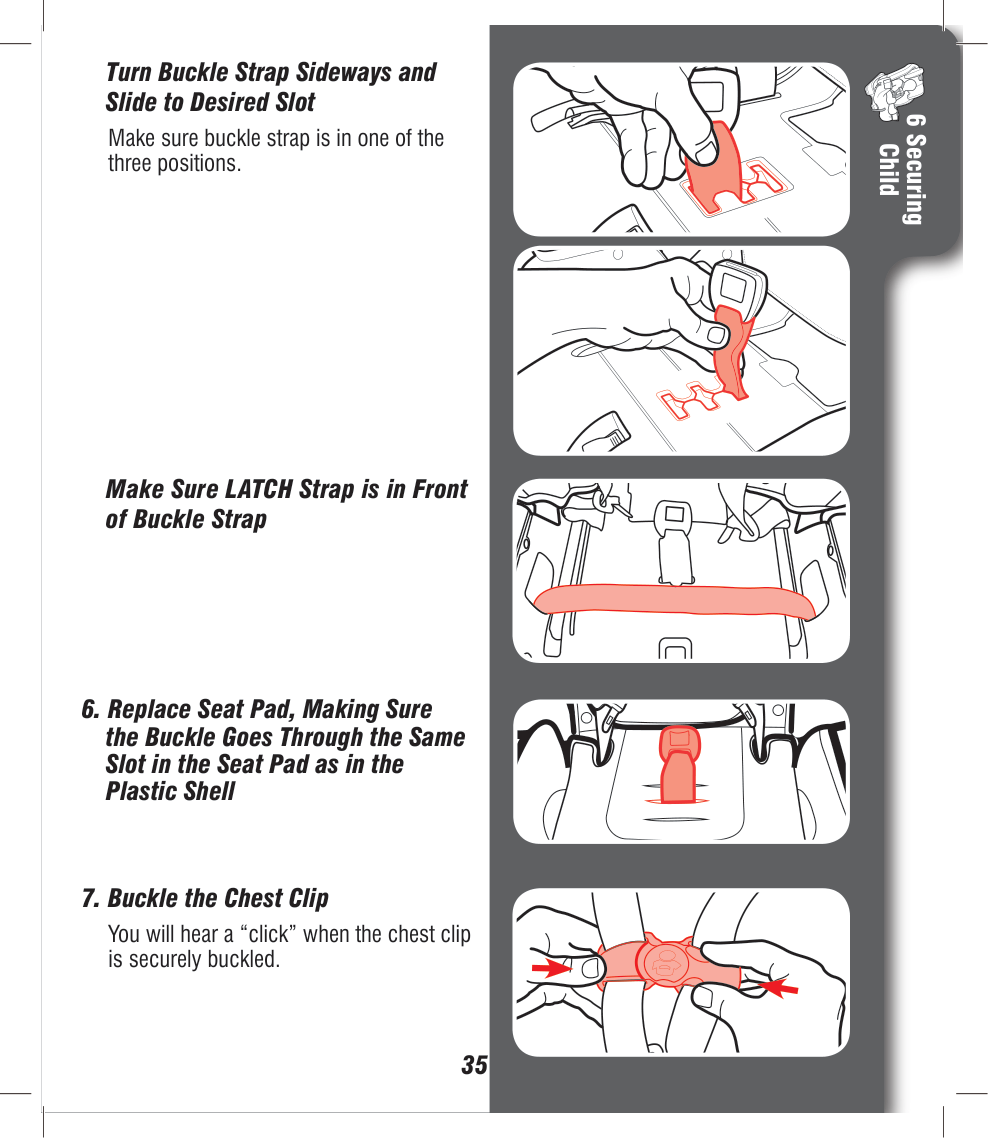

6 Securing Child 35 Turn Buckle Strap Sideways and Slide to Desired Slot Make sure buckle strap is in one of the three positions.

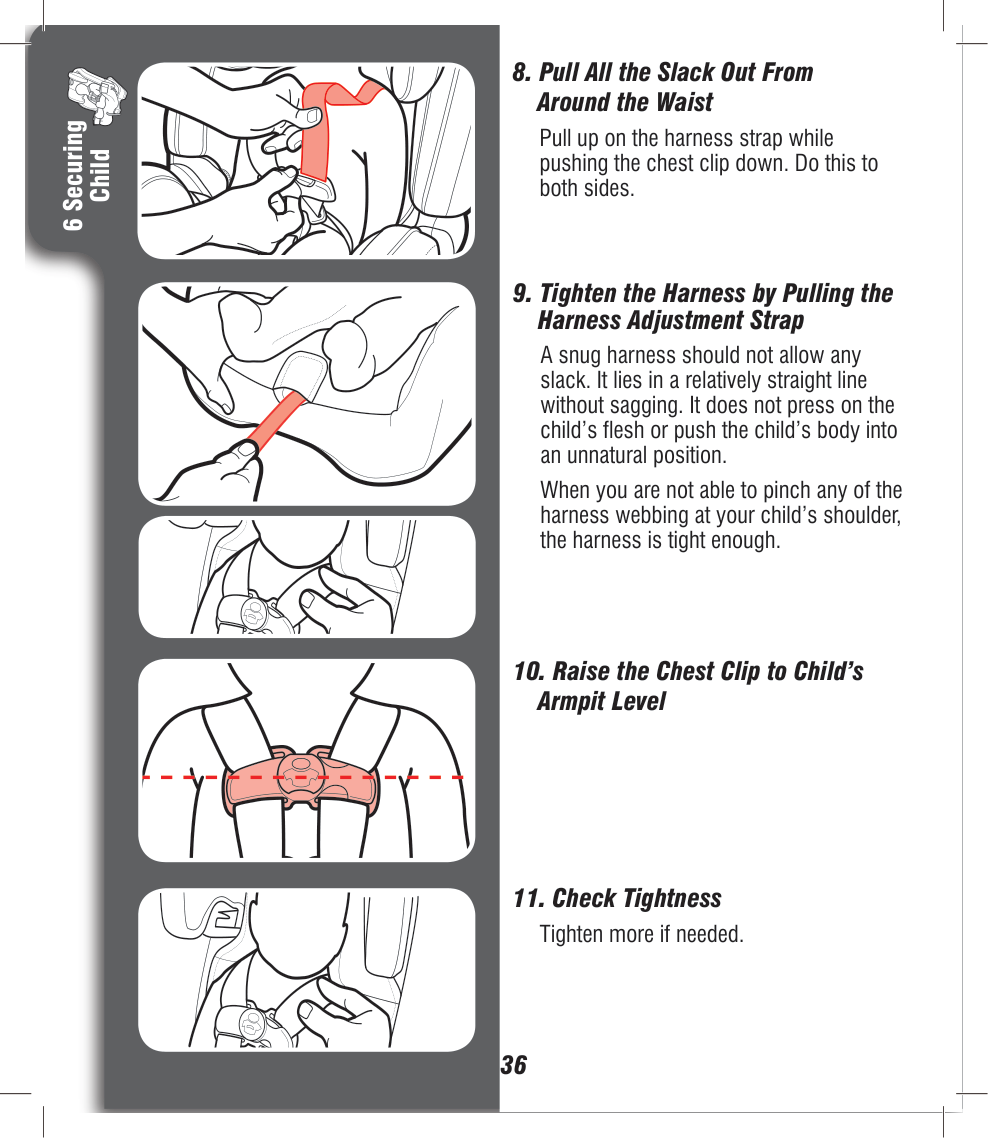

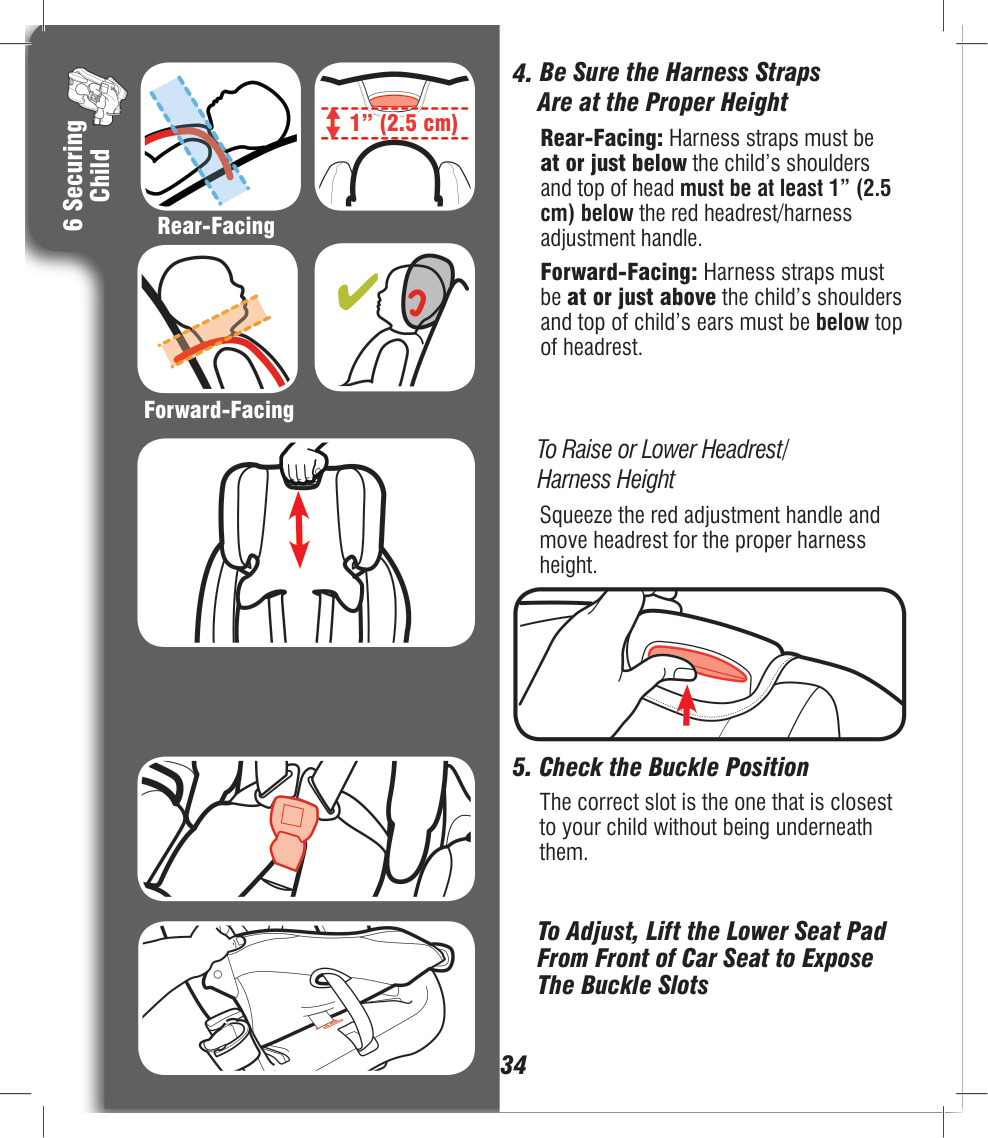

6 Securing Child 36

6 Securing Child 37

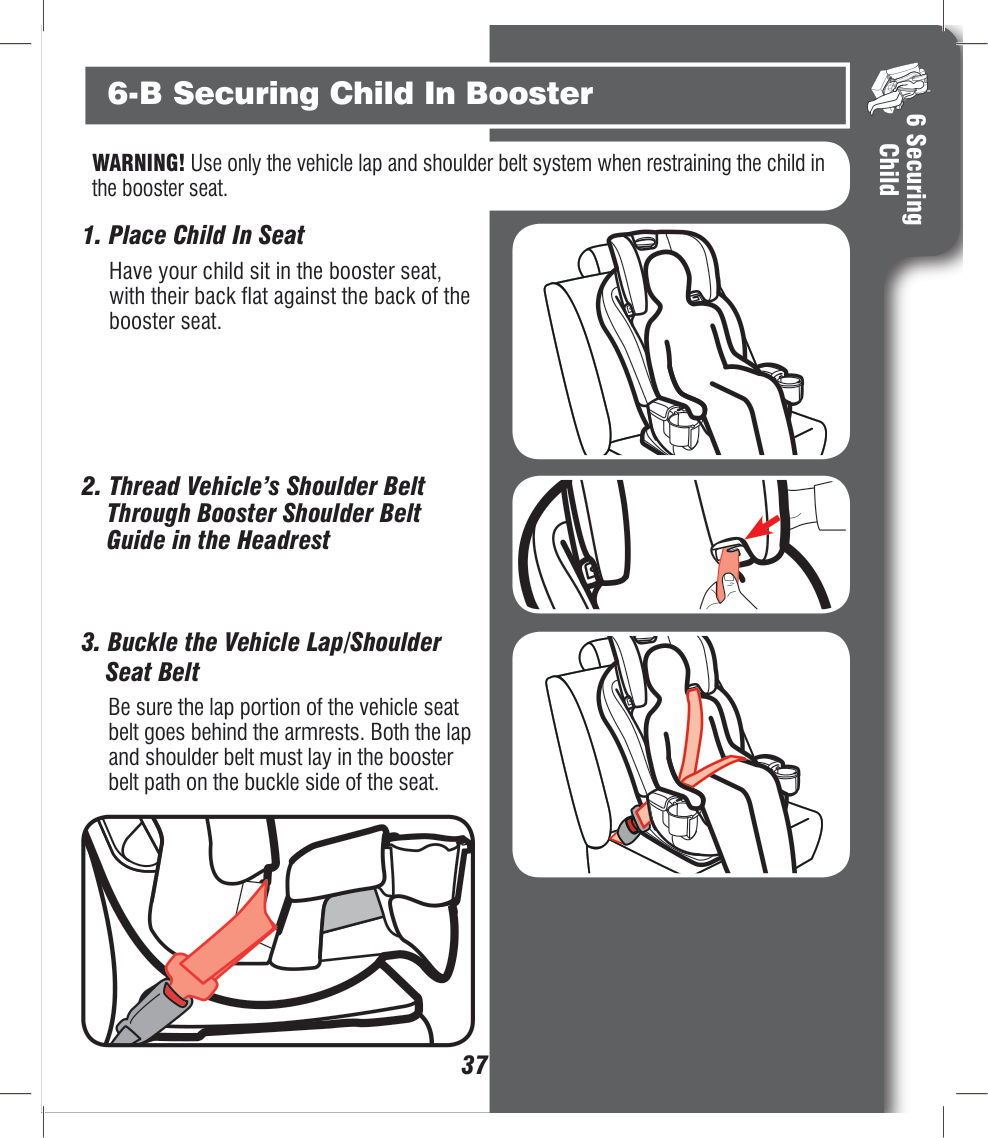

6 Securing Child 38 Be sure the lap portion of the vehicle seat belt is low across your child’s hips. Vehicle seat’s shoulder belt should be centered between the child’s neck and edge of shoulder. Raise or lower the headrest to change the shoulder belt location on the child.

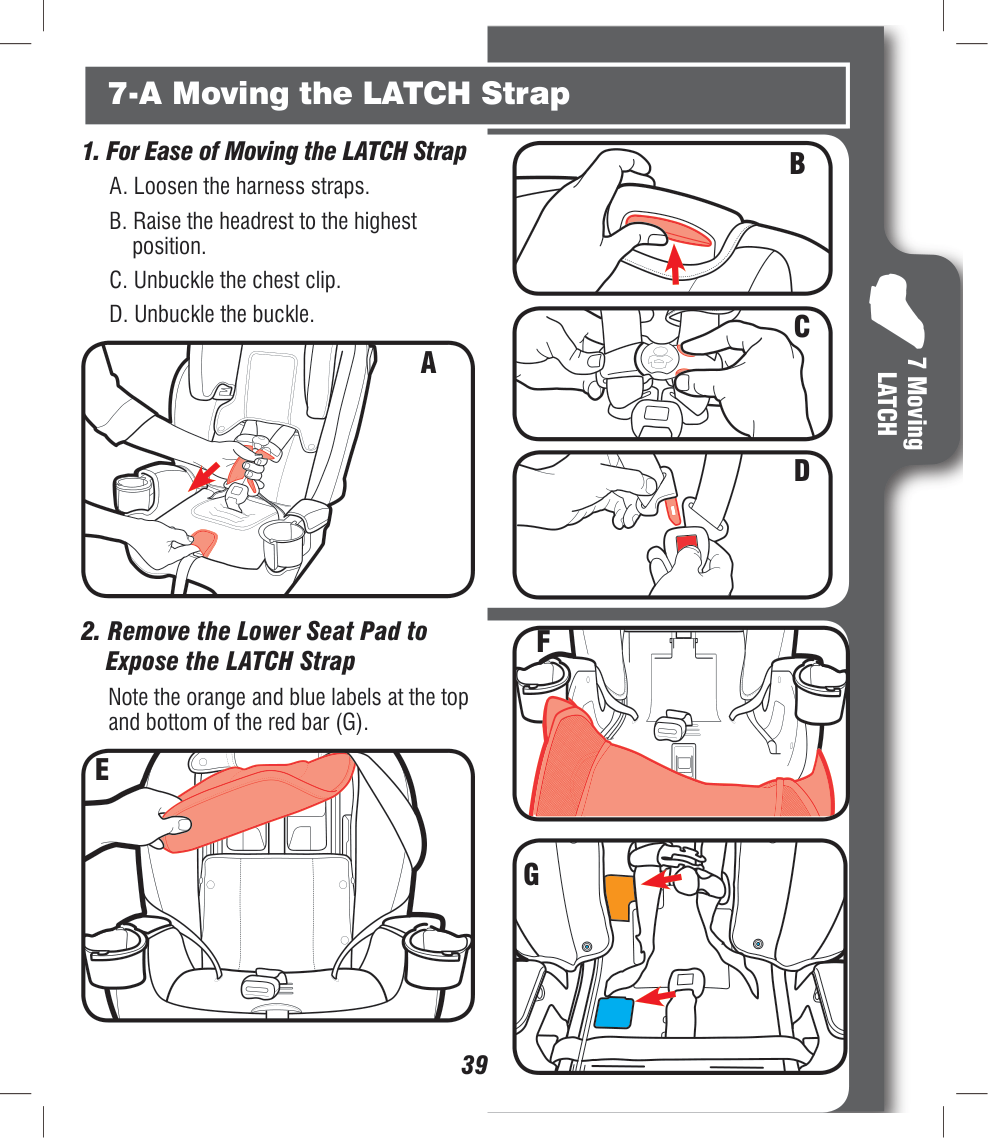

7 Moving

Latch

E

F

G

A

B

C

D

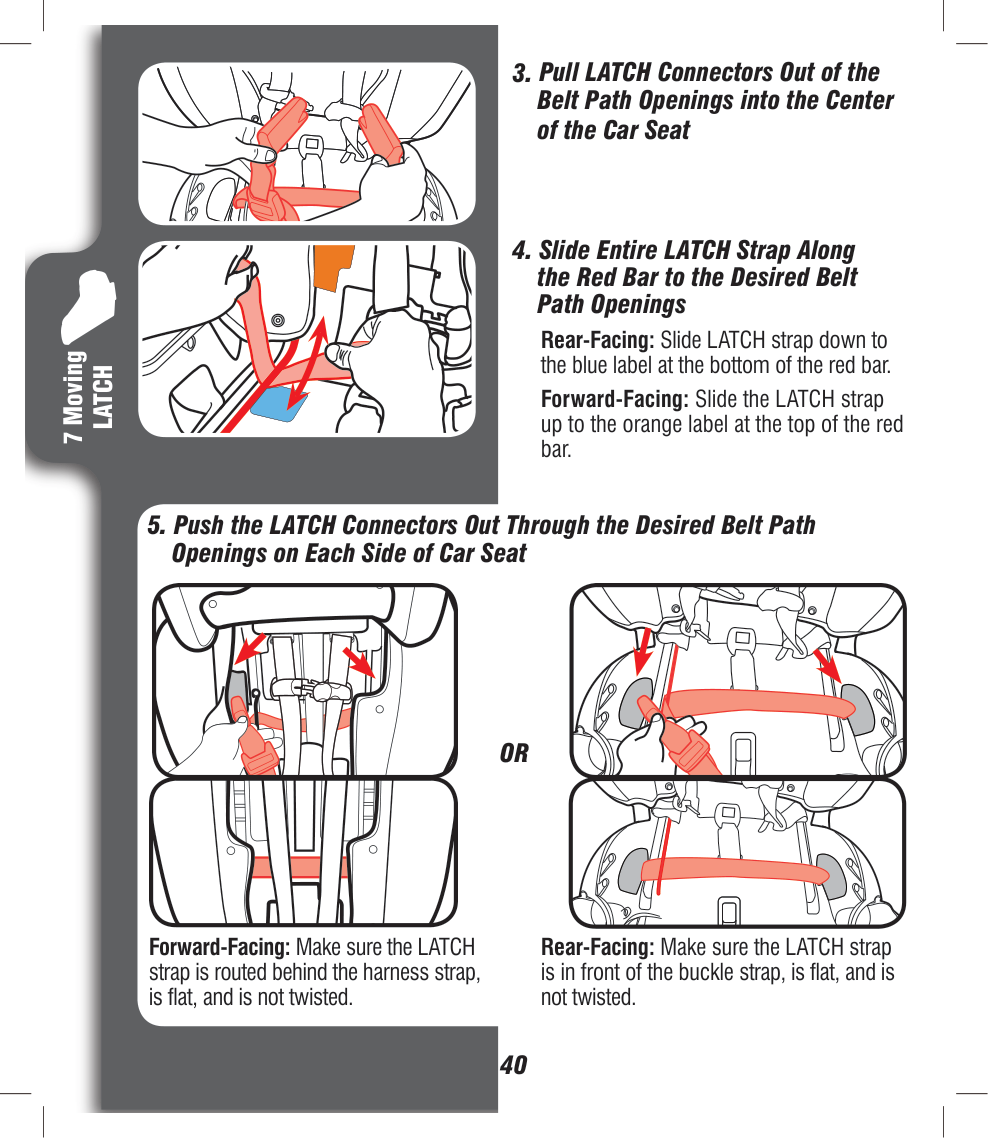

7 Moving

Latch

Or

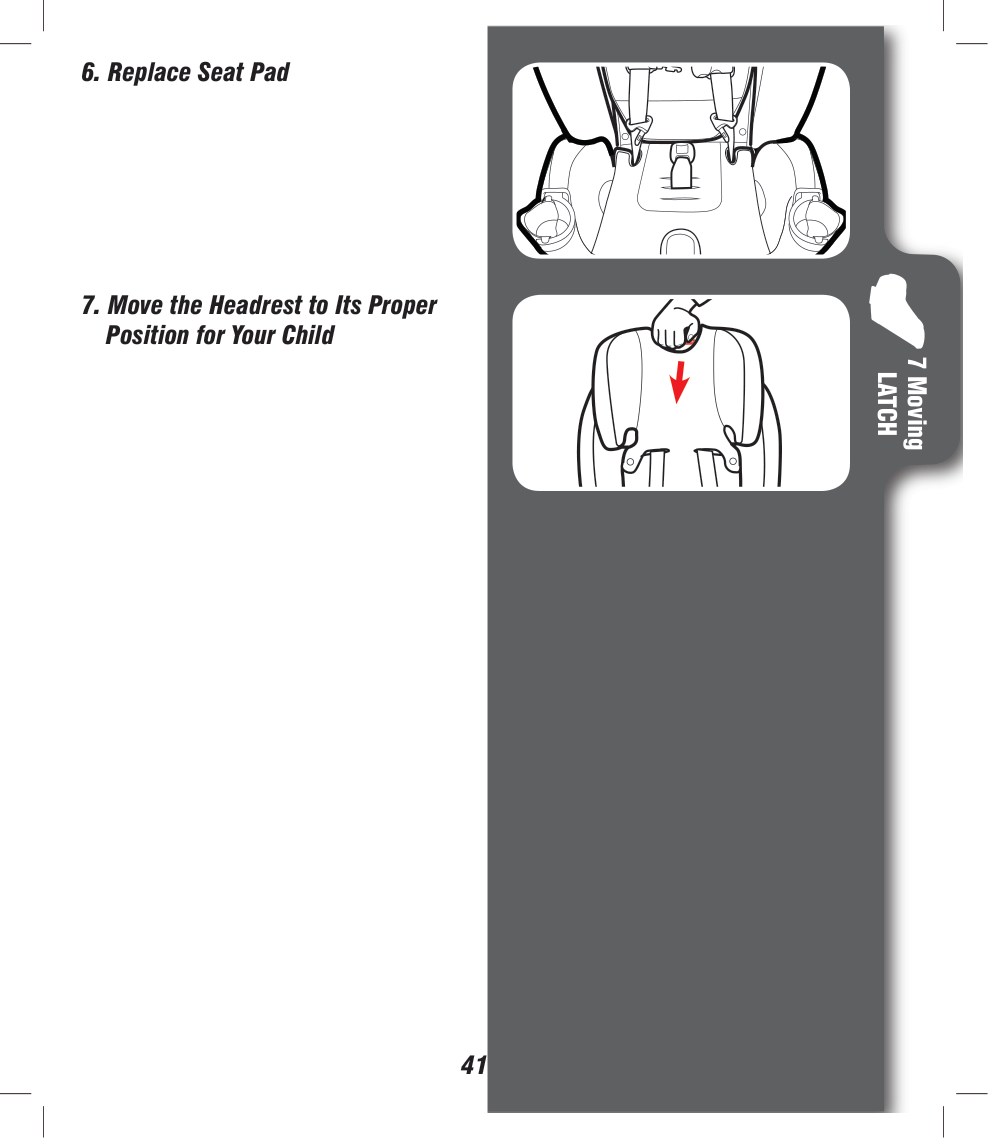

7 Moving

Latch

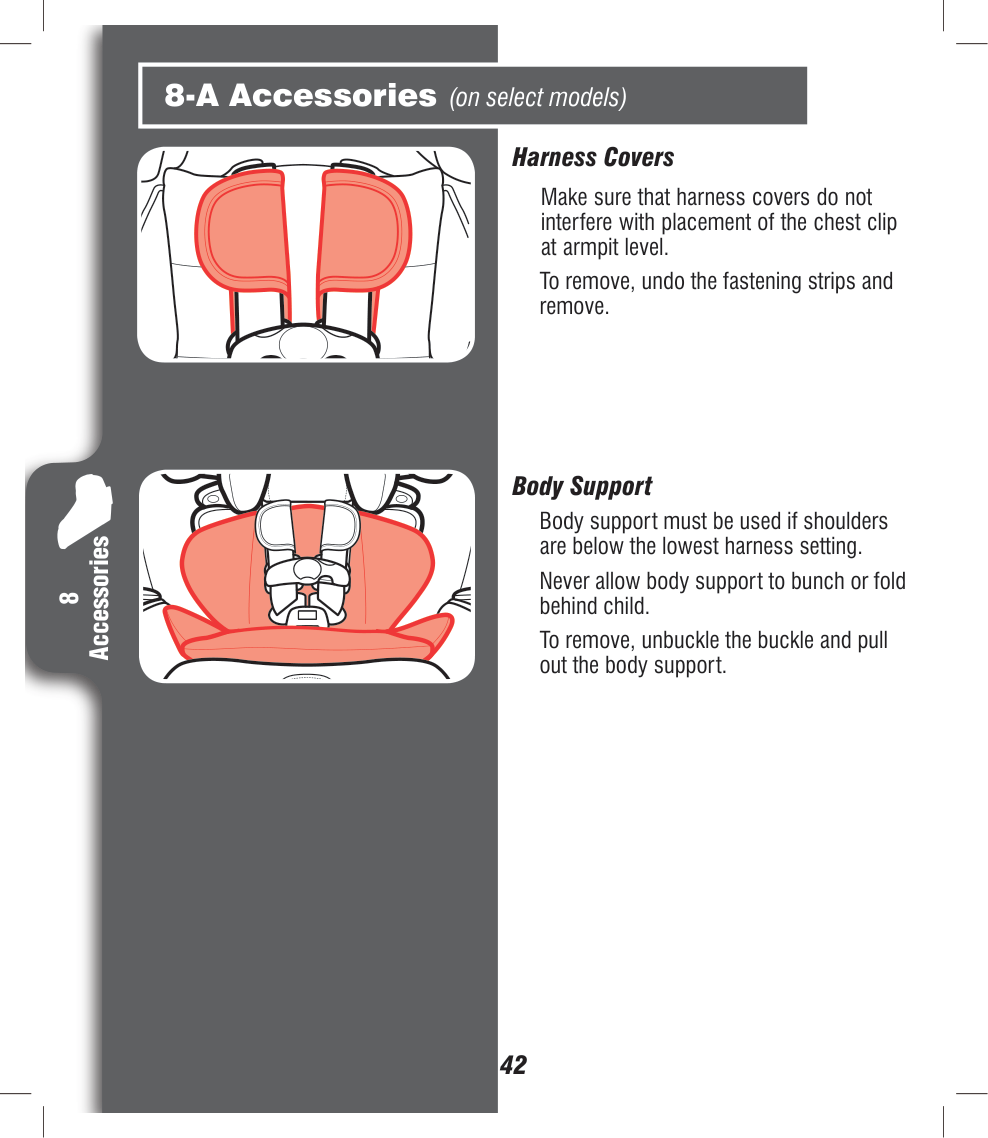

8 Accessories 42 Harness Covers Make sure that harness covers do not interfere with placement of the chest clip at armpit level. To remove, undo the fastening strips and remove. 8-A Accessories (on select models) Body Support Body support must be used if shoulders are below the lowest harness setting. Never allow body support to bunch or fold behind child. To remove, unbuckle the buckle and pull out the body support.

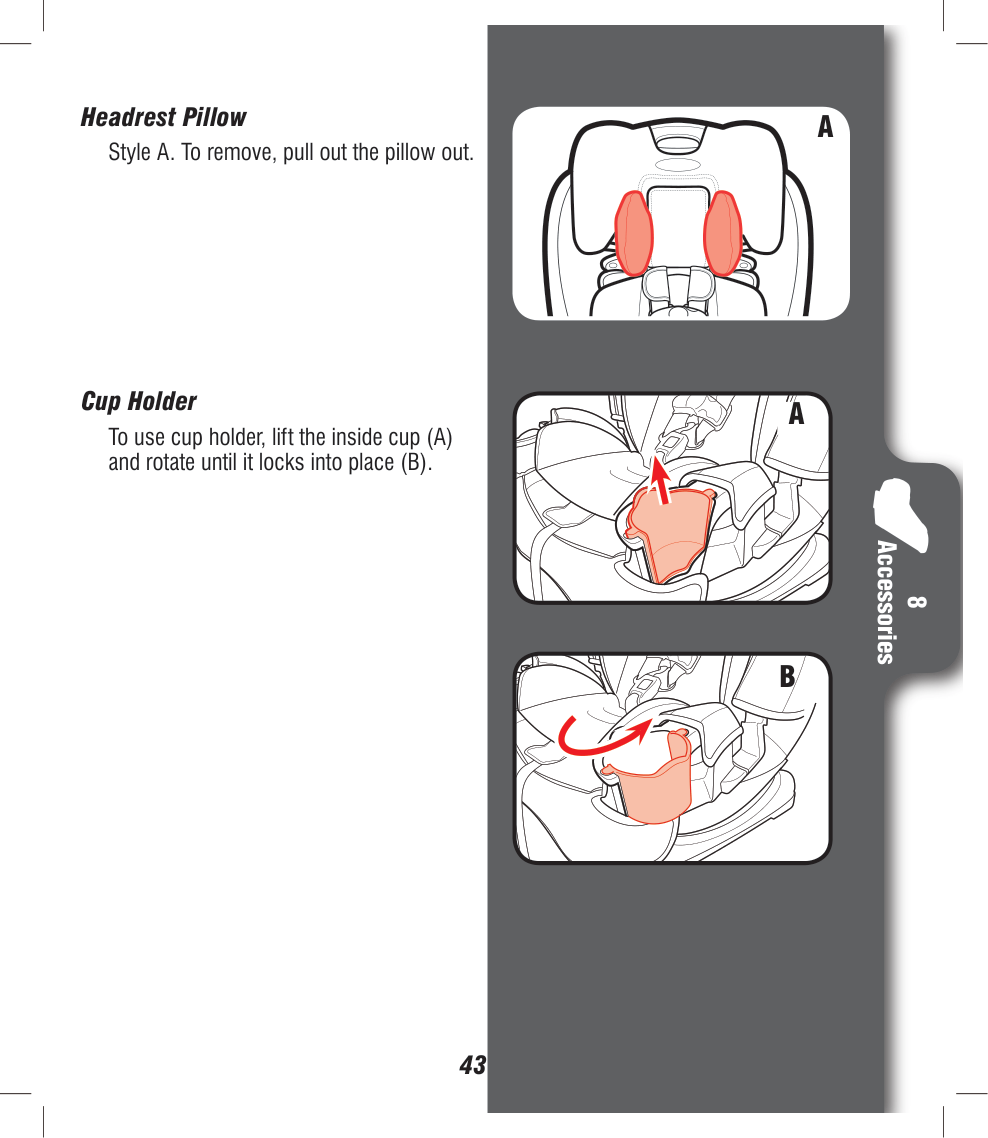

8 Accessories 43 Headrest Pillow Style A. To remove, pull out the pillow out. Cup Holder To use cup holder, lift the inside cup (A) and rotate until it locks into place (B).

A

B

A

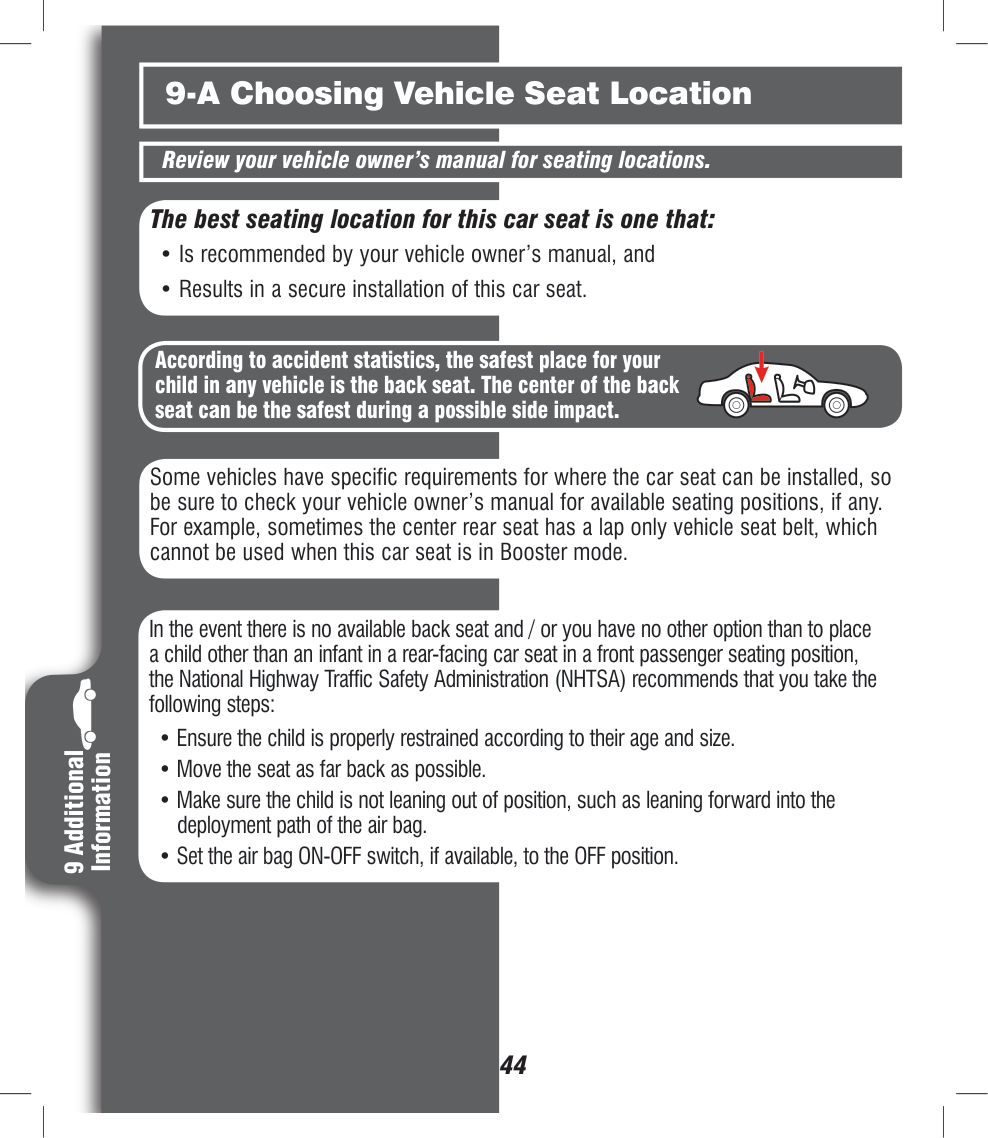

9 Additional Information 44 9-A Choosing Vehicle Seat Location According to accident statistics, the safest place for your child in any vehicle is the back seat. The center of the back seat can be the safest during a possible side impact. Review your vehicle owner’s manual for seating locations. The best seating location for this car seat is one that:

9 Additional Information 45 9-B Unsafe Vehicle Seat Locations Never install this car seat in any of the following vehicle seating locations: rear-facing or side-facing vehicle seats rear-facing with an active front air bag booster mode with vehicle lap only seat belt 9-C What is LATCH? This car seat can be installed using your vehicle’s LATCH system, if your vehicle is equipped with LATCH. All 2003 and newer model year vehicles are required to have a LATCH system, although some manufacturers began including LATCH earlier. Some vehicle owner manuals use the term ISOFIX to identify the LATCH system. LATCH consists of lower anchors and top tether anchors, which are built-in to your vehicle, and connecting hooks that are built-in to your car seat. Lower anchors are used INSTEAD of the vehicle’s seat belt to secure the child seat to the vehicle. Top tethers are used IN ADDITION to the lower anchors OR the vehicle’s seat belt to secure a forward- facing car seat to the vehicle. Vehicle Top Tether Anchor Points Vehicle Lower Anchor Points Typical seat in a passenger vehicle. Other vehicle types may have different LATCH locations. Vehicle Seat Crease Review your vehicle’s owner manual for exact location and use.

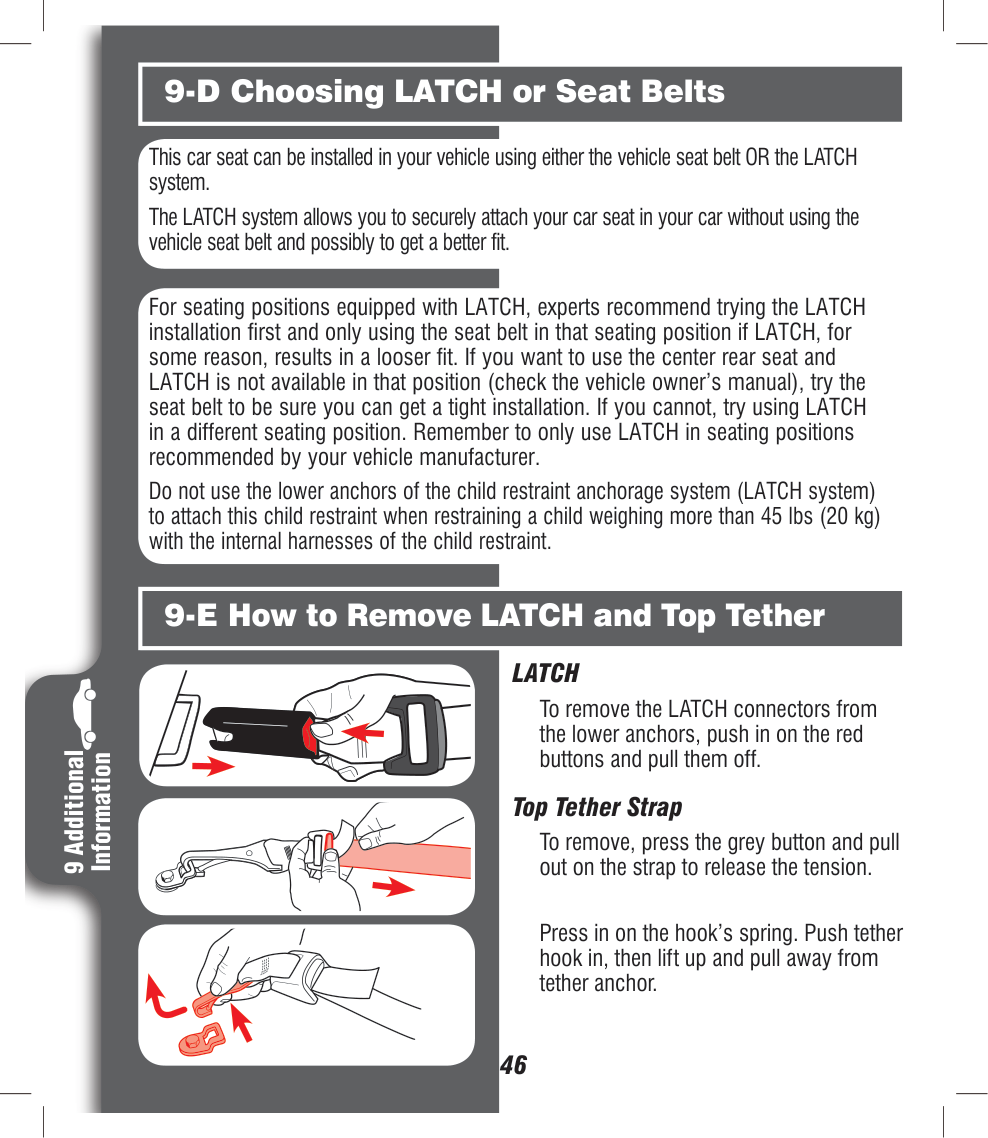

9 Additional Information 46 For seating positions equipped with LATCH, experts recommend trying the LATCH installation first and only using the seat belt in that seating position if LATCH, for some reason, results in a looser fit. If you want to use the center rear seat and LATCH is not available in that position (check the vehicle owner’s manual), try the seat belt to be sure you can get a tight installation. If you cannot, try using LATCH in a different seating position. Remember to only use LATCH in seating positions recommended by your vehicle manufacturer. Do not use the lower anchors of the child restraint anchorage system (LATCH system) to attach this child restraint when restraining a child weighing more than 45 lbs (20 kg) with the internal harnesses of the child restraint. 9-D Choosing LATCH or Seat Belts This car seat can be installed in your vehicle using either the vehicle seat belt OR the LATCH system. The LATCH system allows you to securely attach your car seat in your car without using the vehicle seat belt and possibly to get a better fit. 9-E How to Remove LATCH and Top Tether

Latch

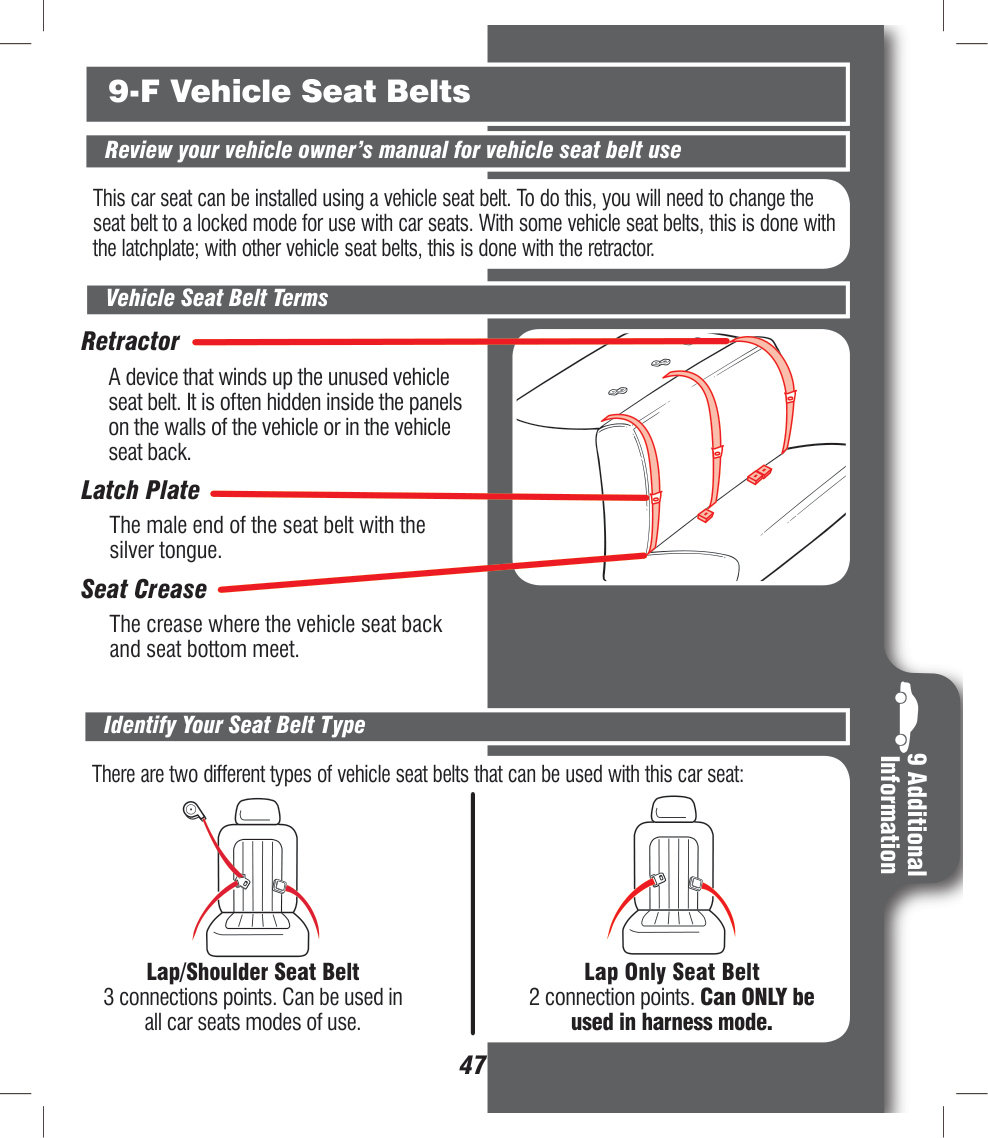

9 Additional Information 47 9-F Vehicle Seat Belts This car seat can be installed using a vehicle seat belt. To do this, you will need to change the seat belt to a locked mode for use with car seats. With some vehicle seat belts, this is done with the latchplate; with other vehicle seat belts, this is done with the retractor. Review your vehicle owner’s manual for vehicle seat belt use Retractor A device that winds up the unused vehicle seat belt. It is often hidden inside the panels on the walls of the vehicle or in the vehicle seat back. Latch Plate The male end of the seat belt with the silver tongue. Seat Crease The crease where the vehicle seat back and seat bottom meet. Vehicle Seat Belt Terms Identify Your Seat Belt Type There are two different types of vehicle seat belts that can be used with this car seat: Lap Only Seat Belt 2 connection points. Can ONLY be used in harness mode. Lap/Shoulder Seat Belt 3 connections points. Can be used in all car seats modes of use.

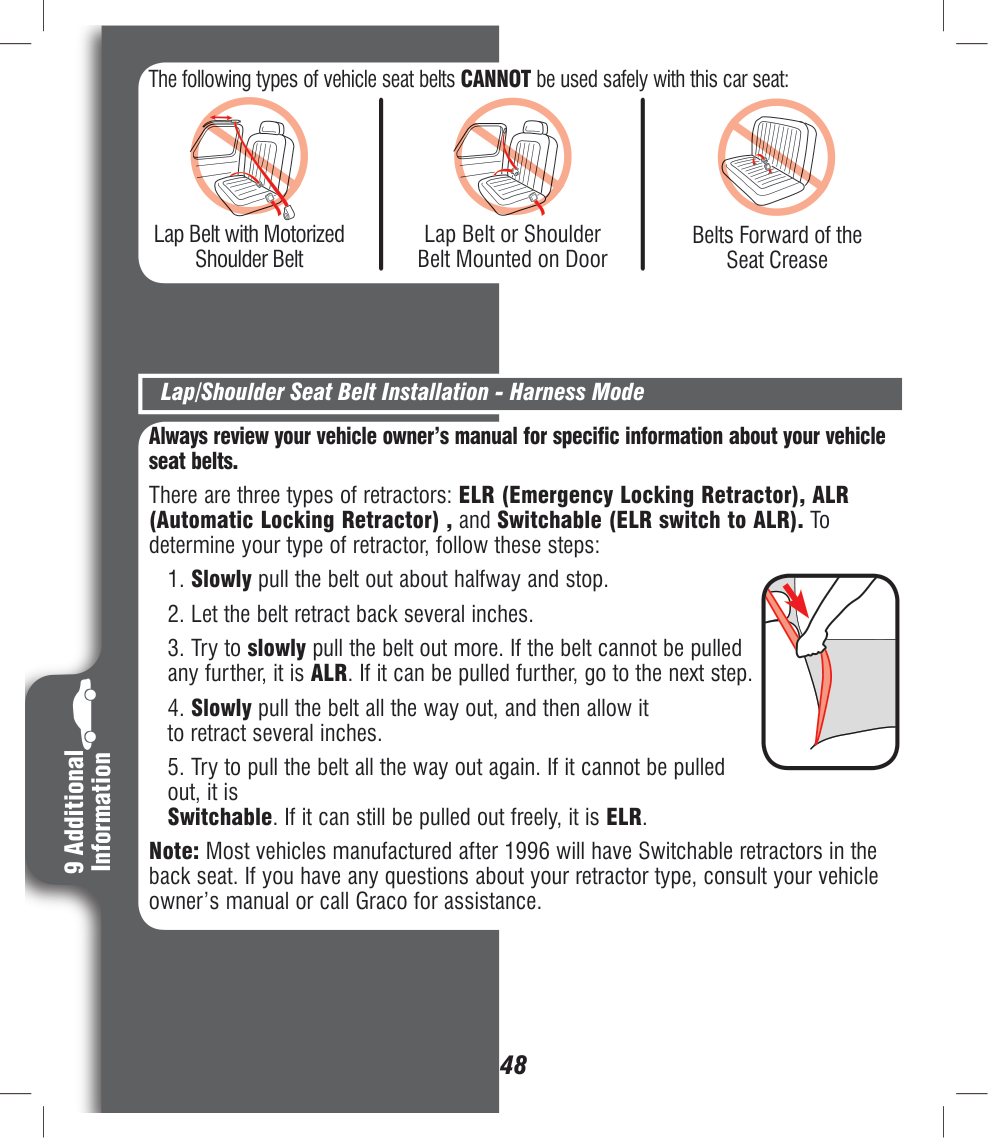

9 Additional Information 48 The following types of vehicle seat belts CANNOT be used safely with this car seat: Lap Belt with Motorized Shoulder Belt Lap Belt or Shoulder Belt Mounted on Door Belts Forward of the Seat Crease Always review your vehicle owner’s manual for specific information about your vehicle seat belts. There are three types of retractors: ELR (Emergency Locking Retractor), ALR (Automatic Locking Retractor) , and Switchable (ELR switch to ALR). To determine your type of retractor, follow these steps:

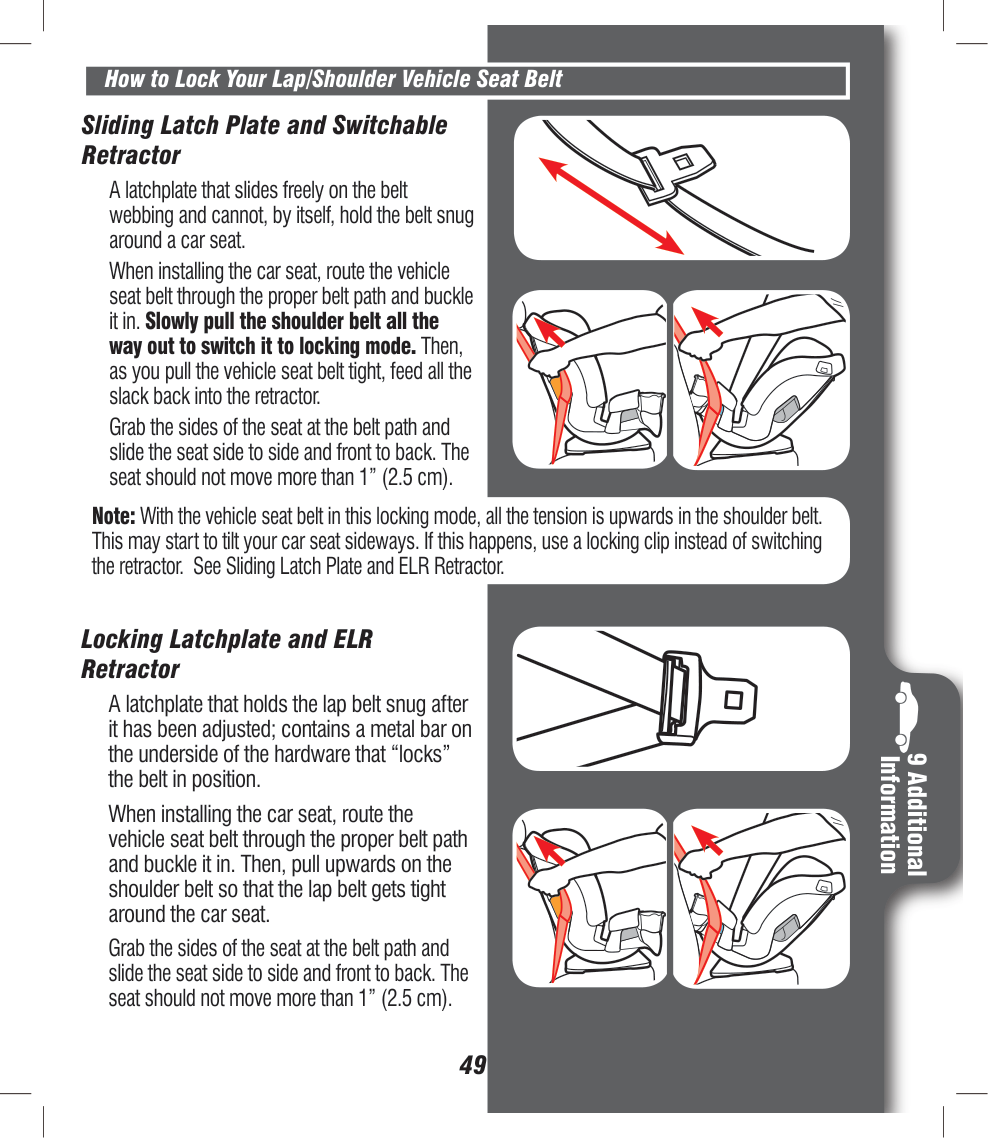

9 Additional Information 49 How to Lock Your Lap/Shoulder Vehicle Seat Belt Sliding Latch Plate and Switchable Retractor A latchplate that slides freely on the belt webbing and cannot, by itself, hold the belt snug around a car seat. When installing the car seat, route the vehicle seat belt through the proper belt path and buckle it in. Slowly pull the shoulder belt all the way out to switch it to locking mode. Then, as you pull the vehicle seat belt tight, feed all the slack back into the retractor. Grab the sides of the seat at the belt path and slide the seat side to side and front to back. The seat should not move more than 1” (2.5 cm). Note: With the vehicle seat belt in this locking mode, all the tension is upwards in the shoulder belt. This may start to tilt your car seat sideways. If this happens, use a locking clip instead of switching the retractor. See Sliding Latch Plate and ELR Retractor. Locking Latchplate and ELR Retractor A latchplate that holds the lap belt snug after it has been adjusted; contains a metal bar on the underside of the hardware that “locks” the belt in position. When installing the car seat, route the vehicle seat belt through the proper belt path and buckle it in. Then, pull upwards on the shoulder belt so that the lap belt gets tight around the car seat. Grab the sides of the seat at the belt path and slide the seat side to side and front to back. The seat should not move more than 1” (2.5 cm).

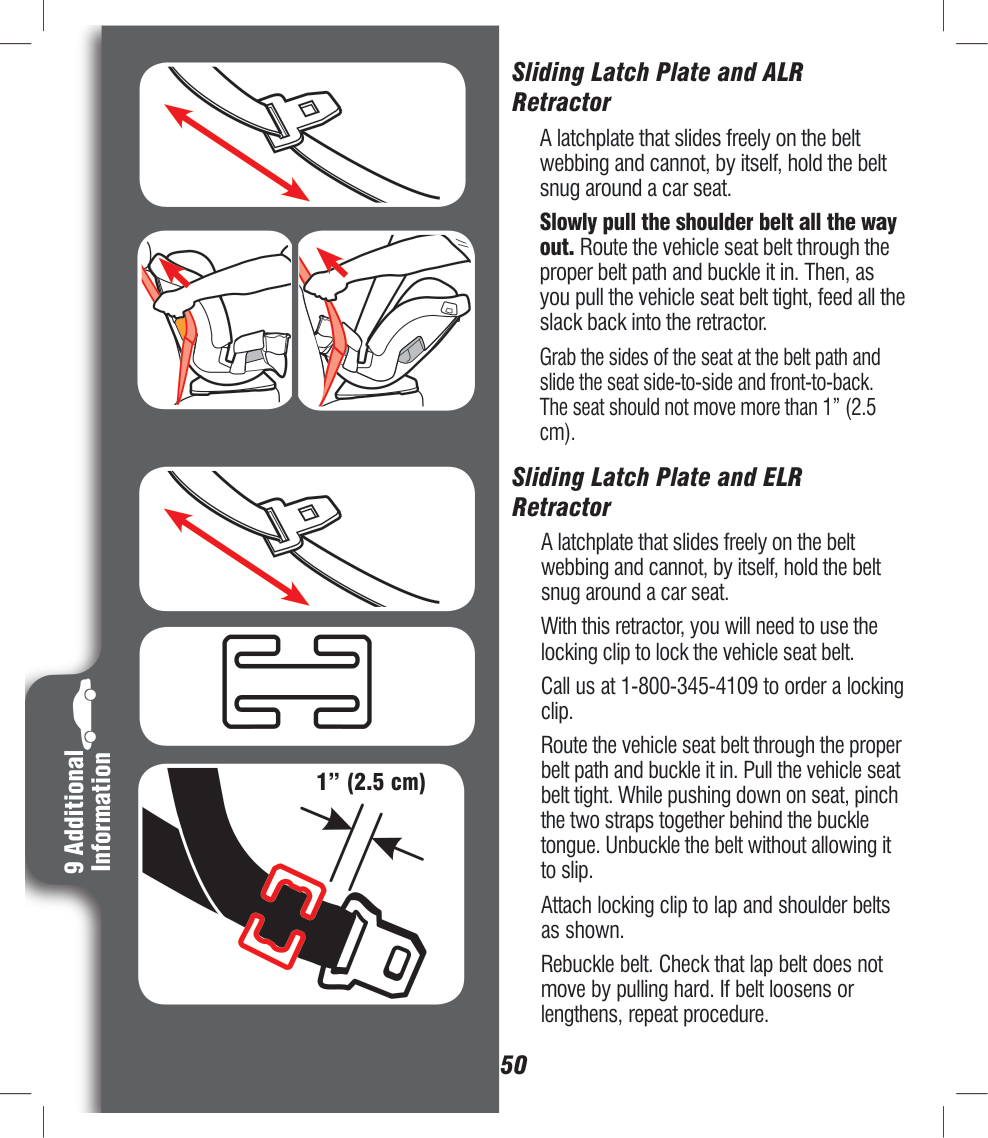

9 Additional Information 50 Sliding Latch Plate and ALR Retractor A latchplate that slides freely on the belt webbing and cannot, by itself, hold the belt snug around a car seat. Slowly pull the shoulder belt all the way out. Route the vehicle seat belt through the proper belt path and buckle it in. Then, as you pull the vehicle seat belt tight, feed all the slack back into the retractor. Grab the sides of the seat at the belt path and slide the seat side-to-side and front-to-back. The seat should not move more than 1” (2.5 cm). Sliding Latch Plate and ELR Retractor A latchplate that slides freely on the belt webbing and cannot, by itself, hold the belt snug around a car seat. With this retractor, you will need to use the locking clip to lock the vehicle seat belt. Call us at 1-800-345-4109 to order a locking clip. Route the vehicle seat belt through the proper belt path and buckle it in. Pull the vehicle seat belt tight. While pushing down on seat, pinch the two straps together behind the buckle tongue. Unbuckle the belt without allowing it to slip. Attach locking clip to lap and shoulder belts as shown. Rebuckle belt. Check that lap belt does not move by pulling hard. If belt loosens or lengthens, repeat procedure. 1” (2.5 cm)

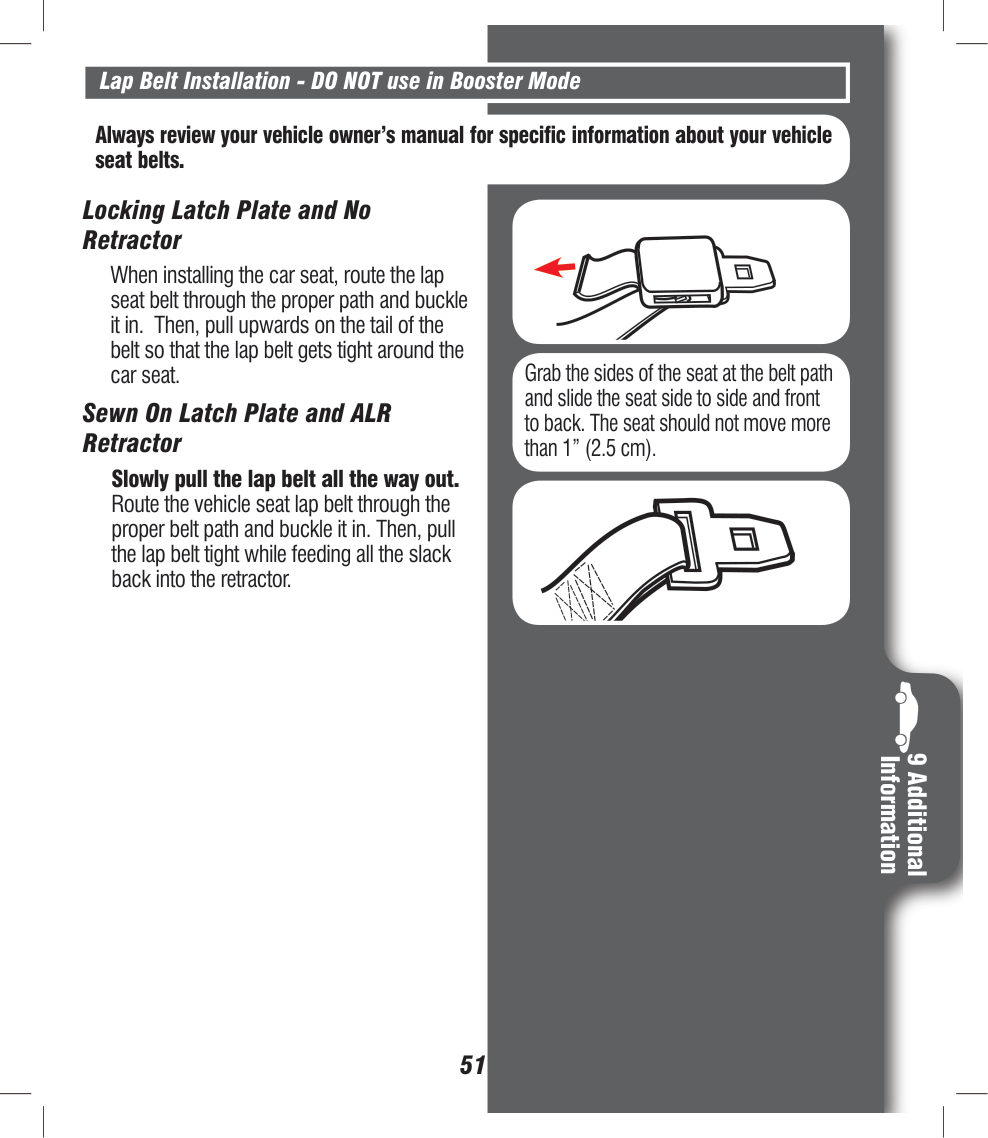

9 Additional Information 51 Lap Belt Installation - DO NOT use in Booster Mode Always review your vehicle owner’s manual for specific information about your vehicle seat belts. Locking Latch Plate and No Retractor When installing the car seat, route the lap seat belt through the proper path and buckle it in. Then, pull upwards on the tail of the belt so that the lap belt gets tight around the car seat. Sewn On Latch Plate and ALR Retractor Slowly pull the lap belt all the way out. Route the vehicle seat lap belt through the proper belt path and buckle it in. Then, pull the lap belt tight while feeding all the slack back into the retractor. Grab the sides of the seat at the belt path and slide the seat side to side and front to back. The seat should not move more than 1” (2.5 cm).

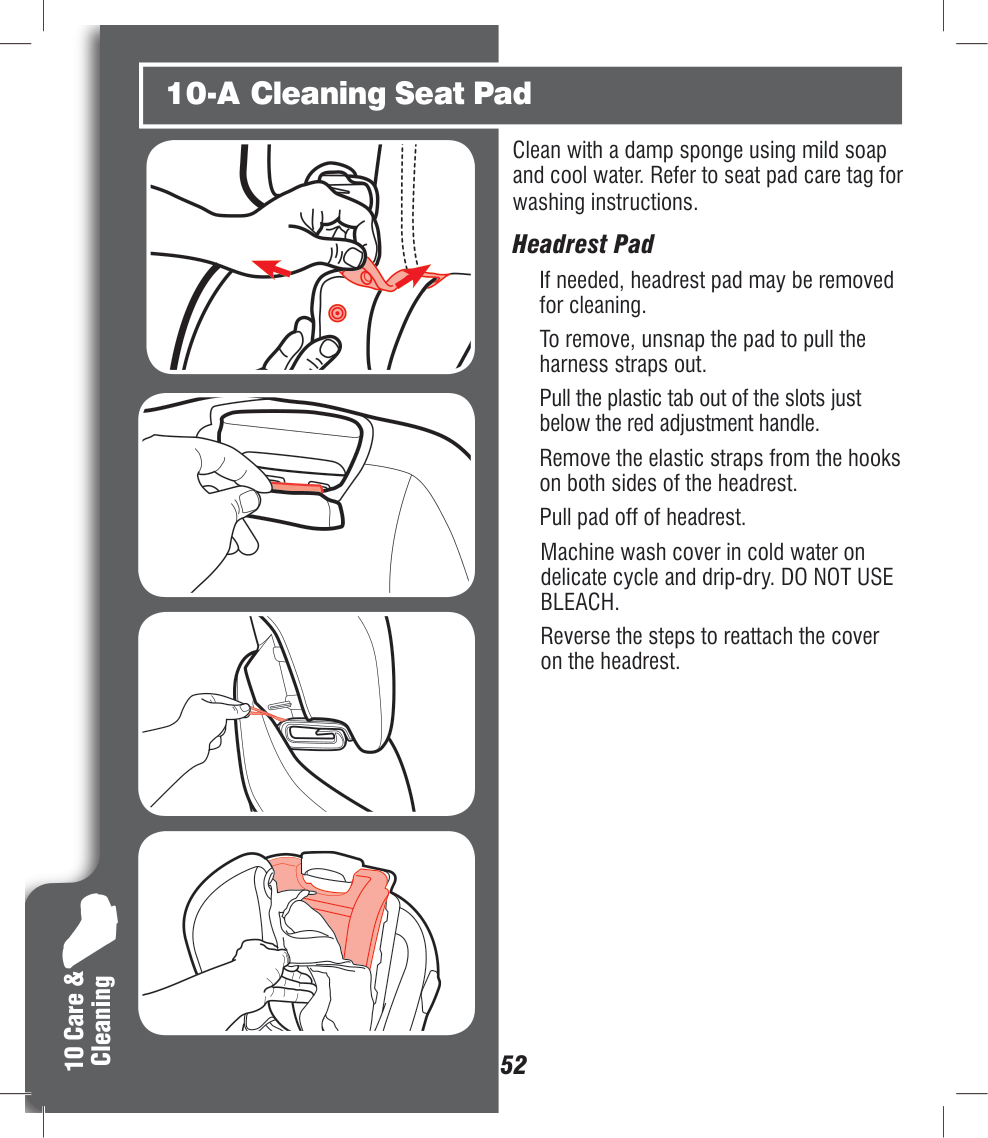

10 Care & Cleaning 52 Headrest Pad If needed, headrest pad may be removed for cleaning. To remove, unsnap the pad to pull the harness straps out. Pull the plastic tab out of the slots just below the red adjustment handle. Remove the elastic straps from the hooks on both sides of the headrest. Pull pad off of headrest. Machine wash cover in cold water on delicate cycle and drip-dry. DO NOT USE

Bleach.

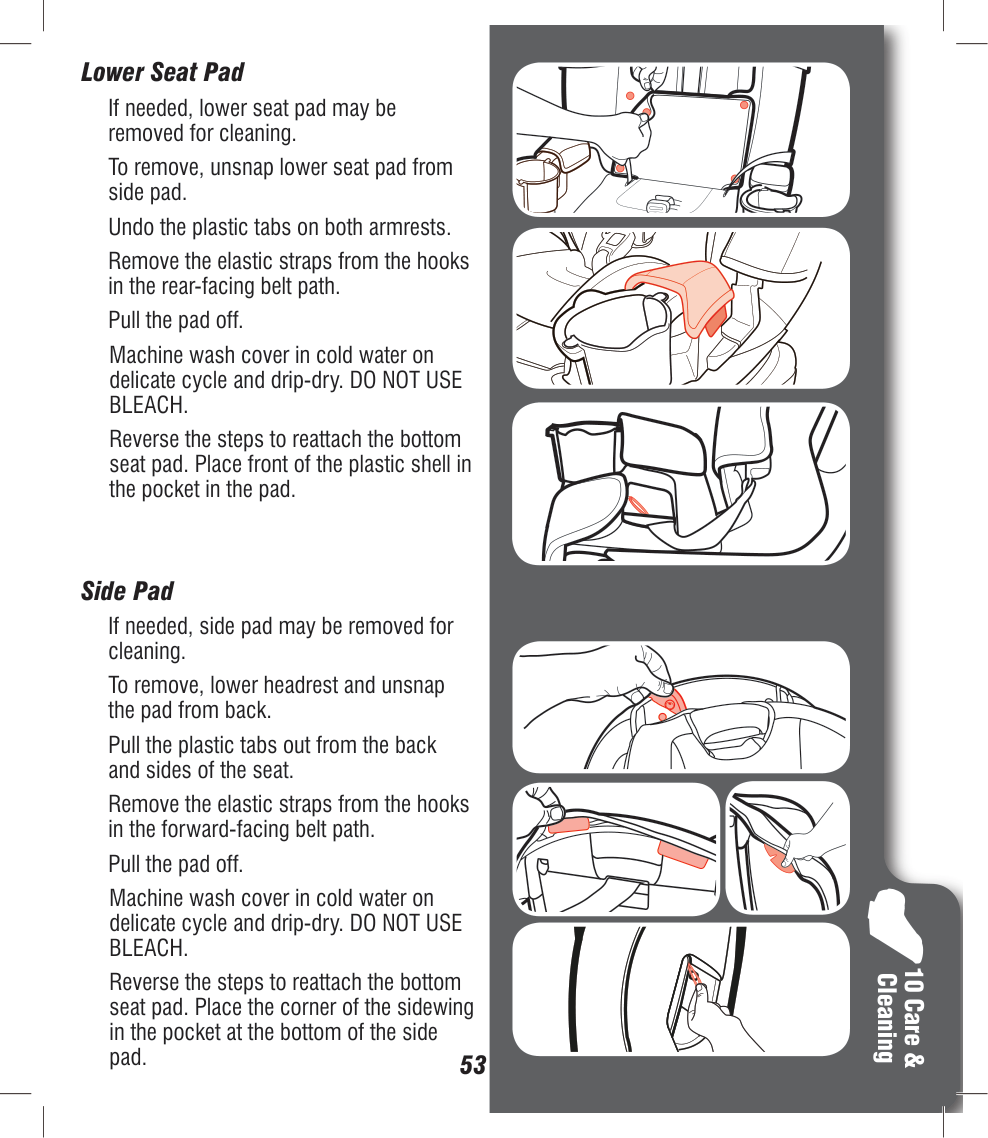

10 Care & Cleaning 53 Lower Seat Pad If needed, lower seat pad may be removed for cleaning. To remove, unsnap lower seat pad from side pad. Undo the plastic tabs on both armrests. Remove the elastic straps from the hooks in the rear-facing belt path. Pull the pad off. Machine wash cover in cold water on delicate cycle and drip-dry. DO NOT USE

Bleach.

Bleach.

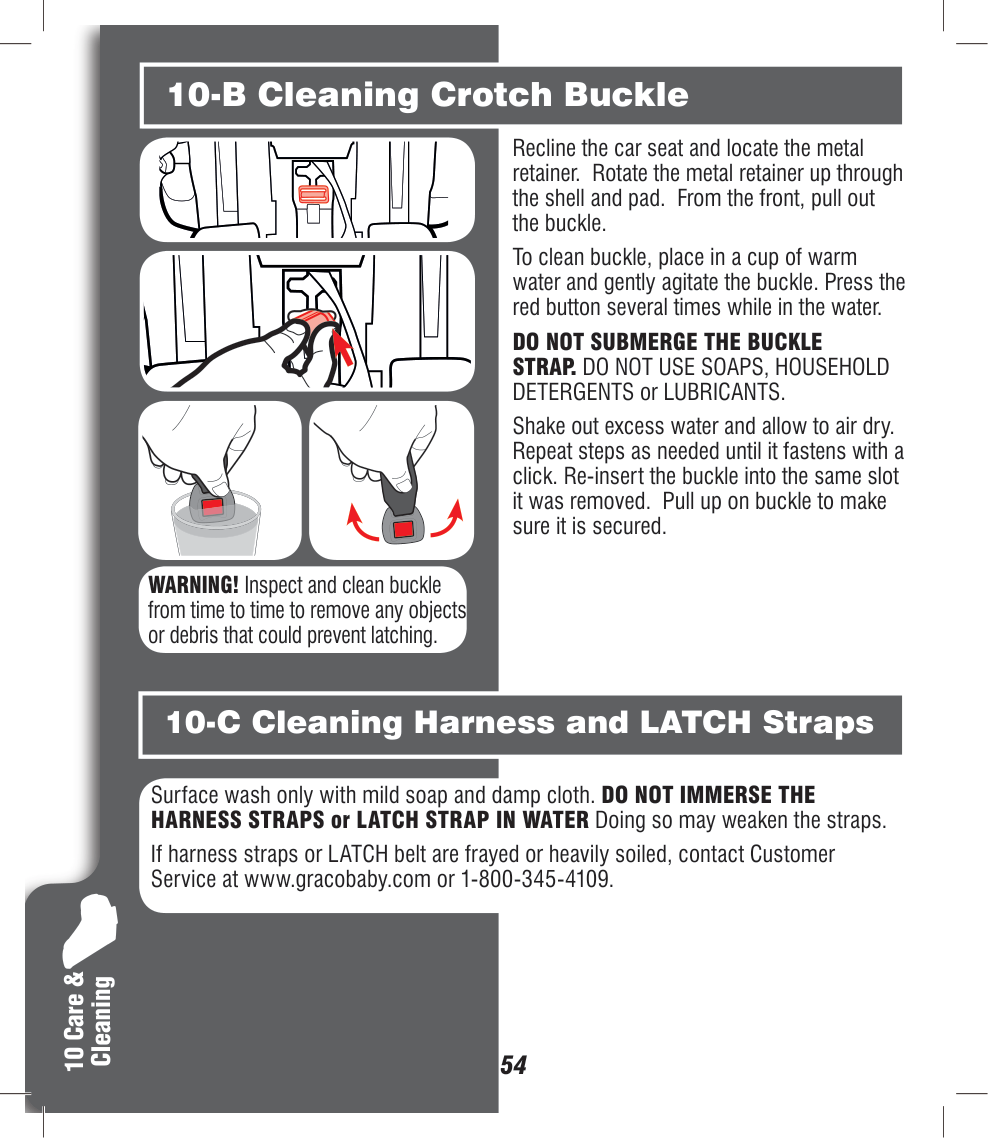

10 Care & Cleaning 54 10-B Cleaning Crotch Buckle WARNING! Inspect and clean buckle from time to time to remove any objects or debris that could prevent latching. Recline the car seat and locate the metal retainer. Rotate the metal retainer up through the shell and pad. From the front, pull out the buckle. To clean buckle, place in a cup of warm water and gently agitate the buckle. Press the red button several times while in the water.

Do Not Submerge The Buckle

Strap. Do Not Use Soaps, Household

55

Notes:

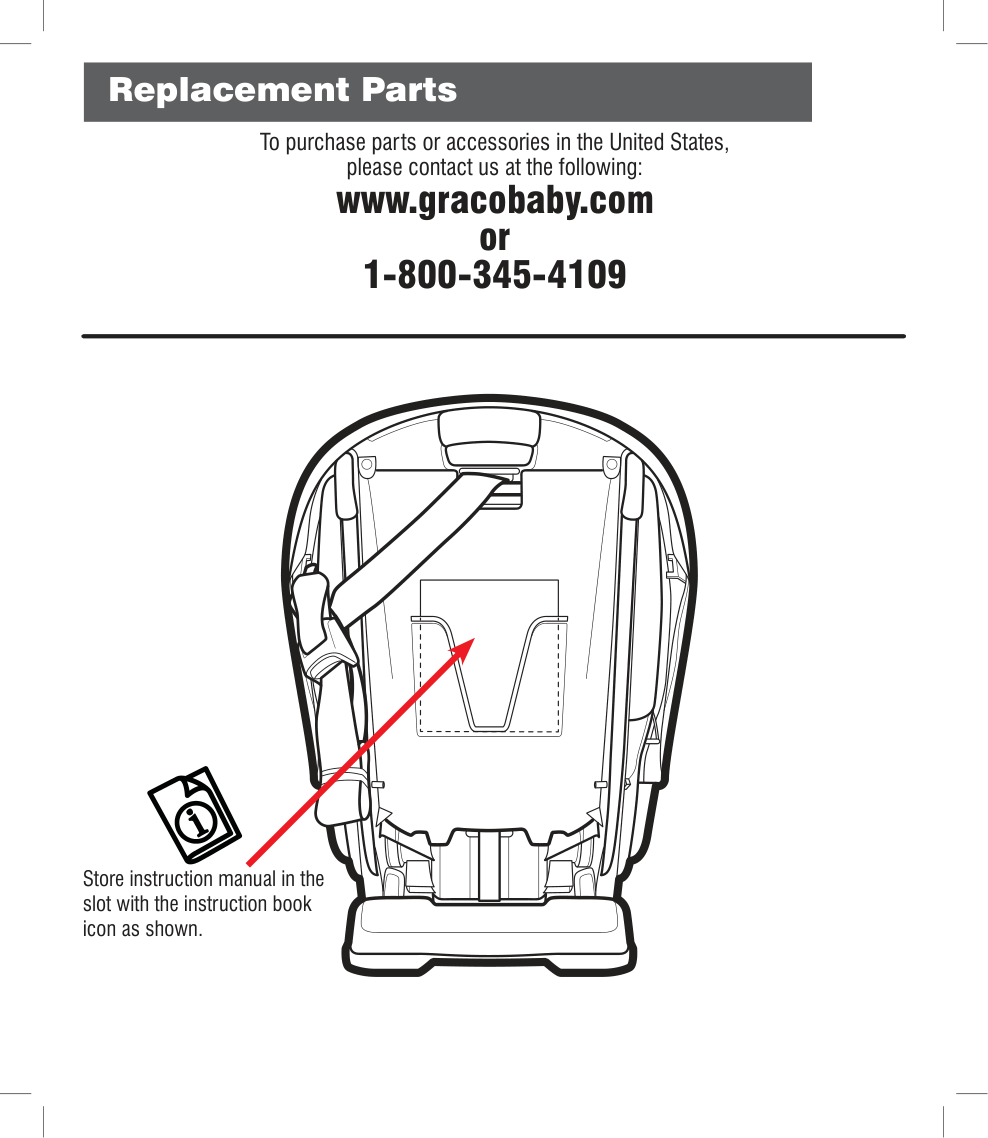

Store instruction manual in the slot with the instruction book icon as shown. To purchase parts or accessories in the United States, please contact us at the following: www.gracobaby.com or 1-800-345-4109 Replacement Parts

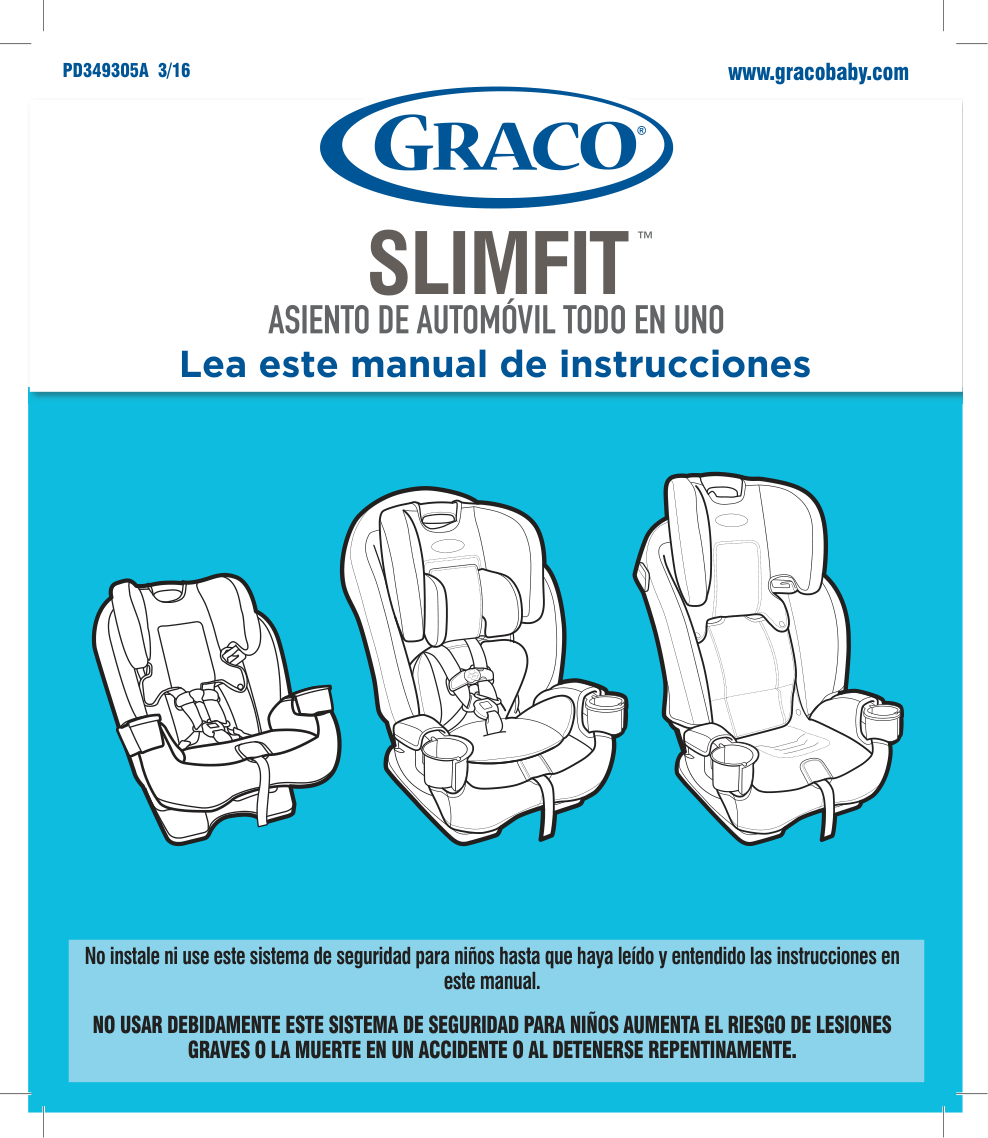

Slimfit

Graves O La Muerte En Un Accidente O Al Detenerse Repentinamente.

Pd349305A 3/16

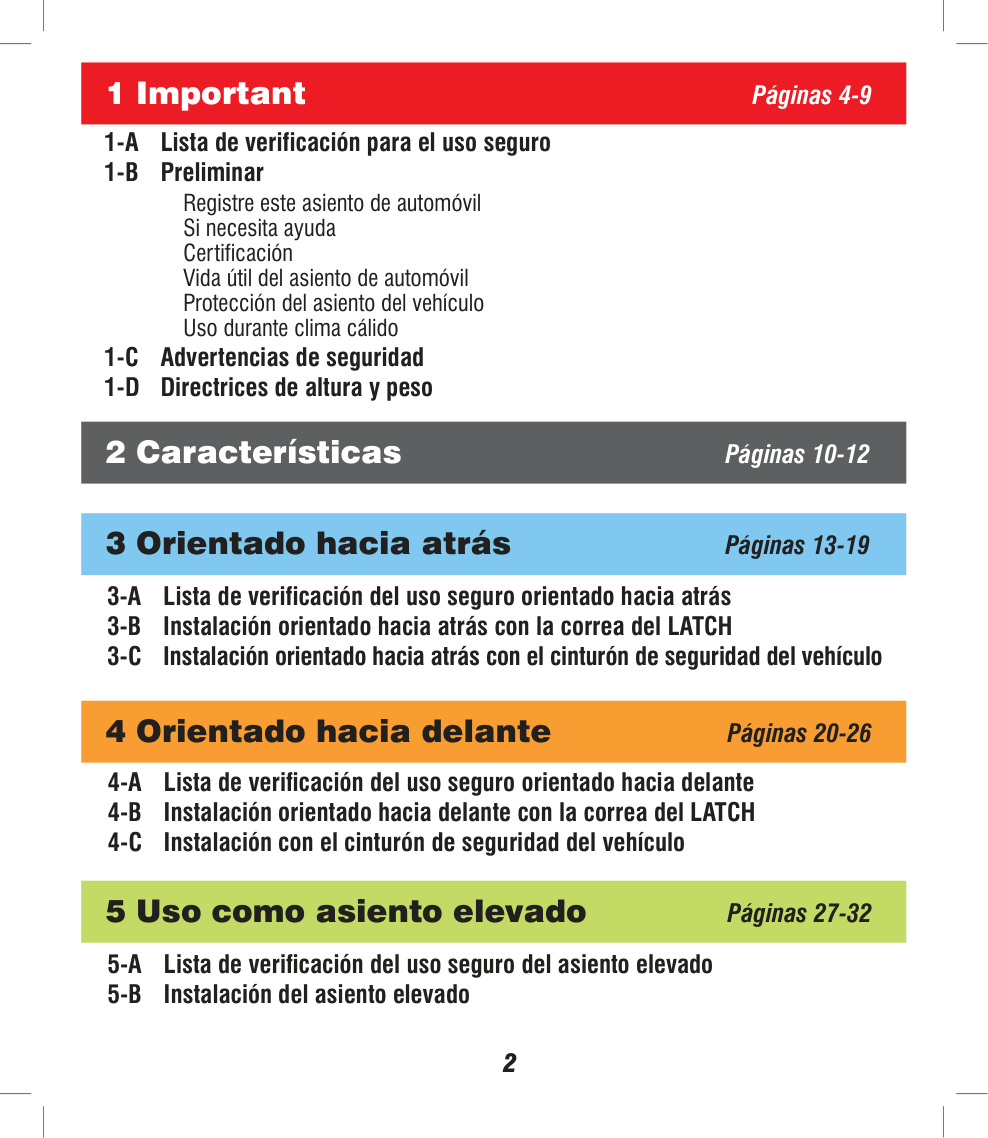

1-A Lista de verificación para el uso seguro 1-B Preliminar

Registre este asiento de automóvil

Si necesita ayuda

Certificación

Vida útil del asiento de automóvil

Protección del asiento del vehículo

Uso durante clima cálido 1-C Advertencias de seguridad 1-D Directrices de altura y peso 3-A Lista de verificación del uso seguro orientado hacia atrás 3-B Instalación orientado hacia atrás con la correa del LATCH 3-C Instalación orientado hacia atrás con el cinturón de seguridad del vehículo 1 Important Páginas 4-9 2 Características Páginas 10-12 3 Orientado hacia atrás Páginas 13-19 4-A Lista de verificación del uso seguro orientado hacia delante 4-B Instalación orientado hacia delante con la correa del LATCH 4-C Instalación con el cinturón de seguridad del vehículo 4 Orientado hacia delante Páginas 20-26 5-A Lista de verificación del uso seguro del asiento elevado 5-B Instalación del asiento elevado 5 Uso como asiento elevado Páginas 27-32 2

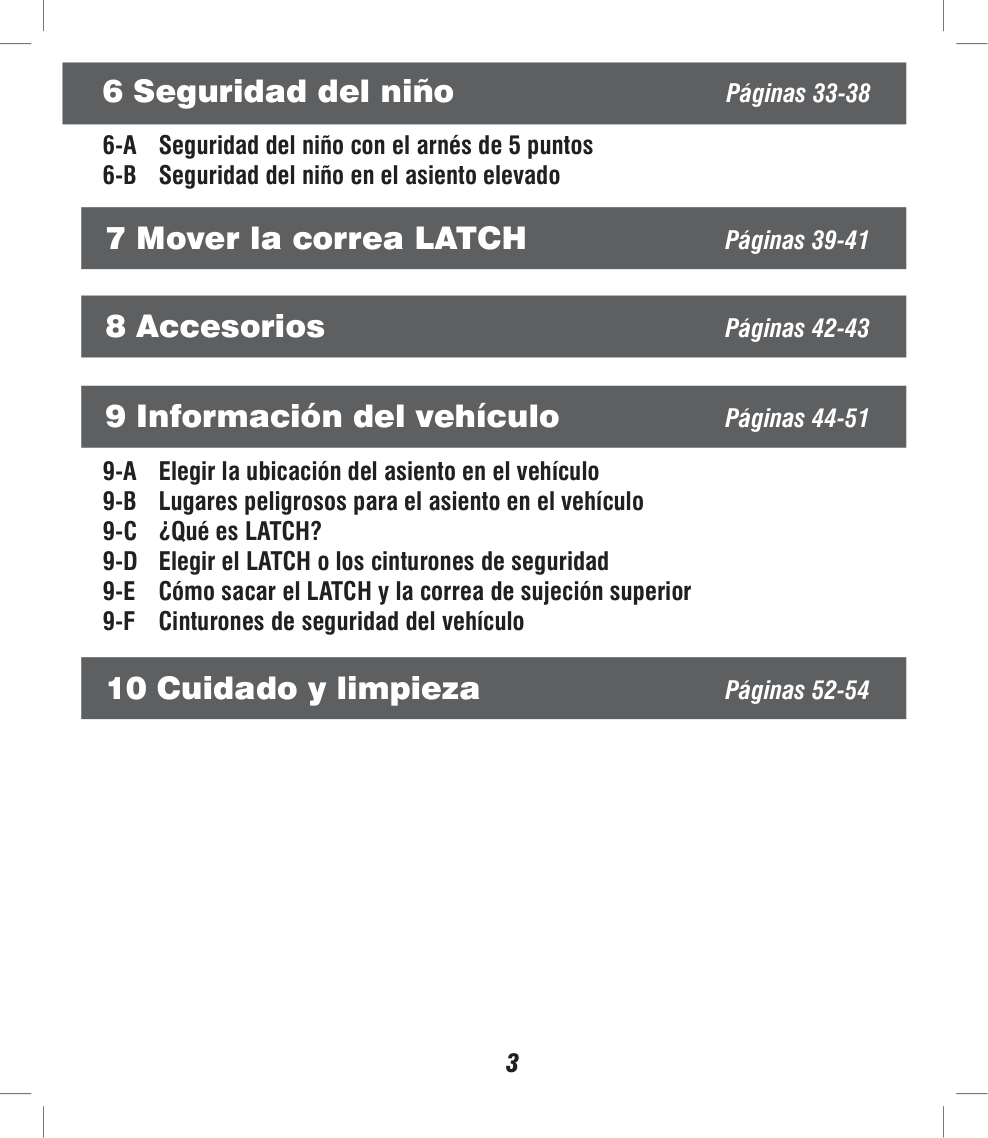

6-A Seguridad del niño con el arnés de 5 puntos 6-B Seguridad del niño en el asiento elevado 6 Seguridad del niño Páginas 33-38 7 Mover la correa LATCH Páginas 39-41 9-A Elegir la ubicación del asiento en el vehículo 9-B Lugares peligrosos para el asiento en el vehículo 9-C ¿Qué es LATCH? 9-D Elegir el LATCH o los cinturones de seguridad 9-E Cómo sacar el LATCH y la correa de sujeción superior 9-F Cinturones de seguridad del vehículo 10 Cuidado y limpieza Páginas 52-54 8 Accesorios Páginas 42-43 9 Información del vehículo Páginas 44-51 3

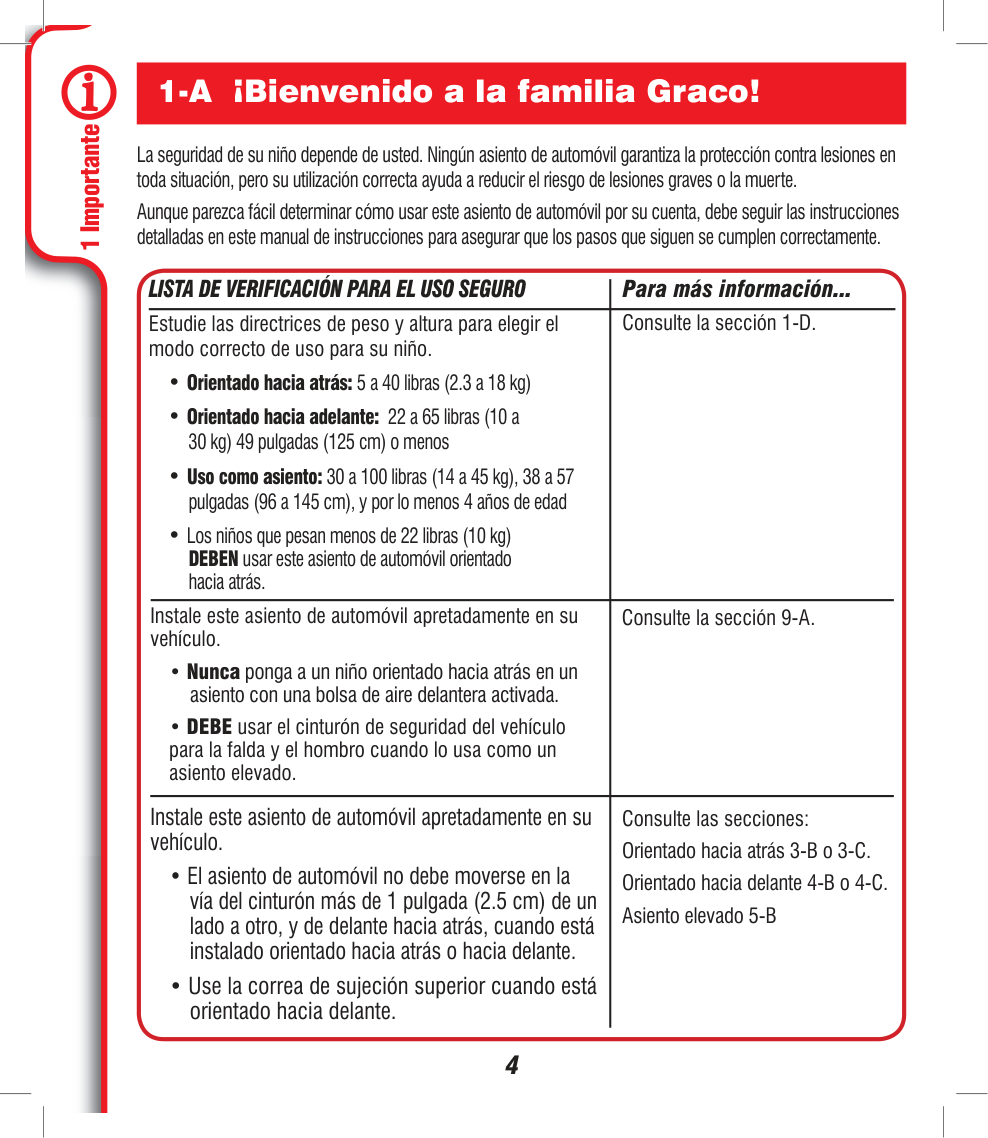

1 Importante 4 1-A ¡Bienvenido a la familia Graco! La seguridad de su niño depende de usted. Ningún asiento de automóvil garantiza la protección contra lesiones en toda situación, pero su utilización correcta ayuda a reducir el riesgo de lesiones graves o la muerte. Aunque parezca fácil determinar cómo usar este asiento de automóvil por su cuenta, debe seguir las instrucciones detalladas en este manual de instrucciones para asegurar que los pasos que siguen se cumplen correctamente.

Lista De Verificación Para El Uso Seguro

30 kg) 49 pulgadas (125 cm) o menos

pulgadas (96 a 145 cm), y por lo menos 4 años de edad

DEBEN usar este asiento de automóvil orientado

hacia atrás. Consulte la sección 1-D. Instale este asiento de automóvil apretadamente en su vehículo.

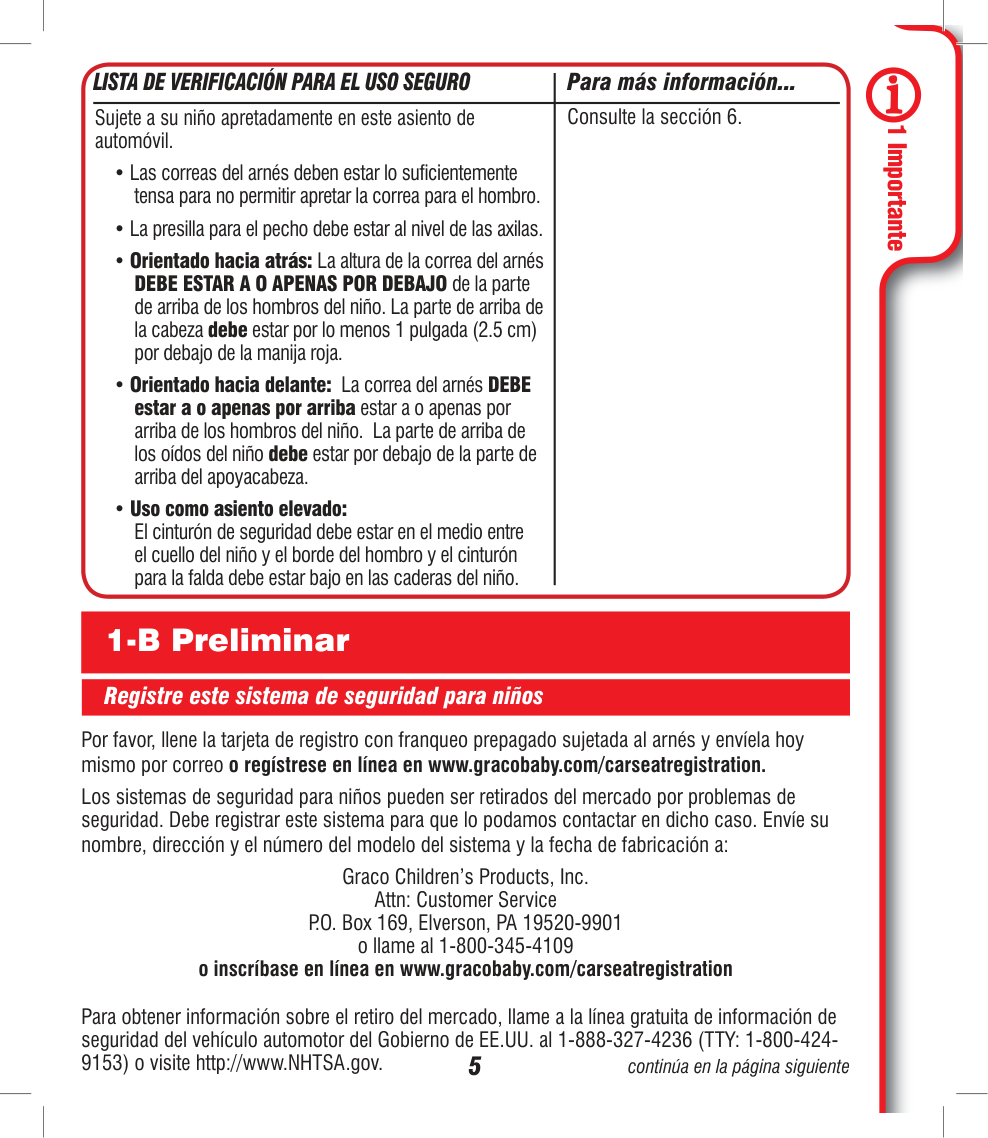

1 Importante 5 Consulte la sección 6.

Lista De Verificación Para El Uso Seguro

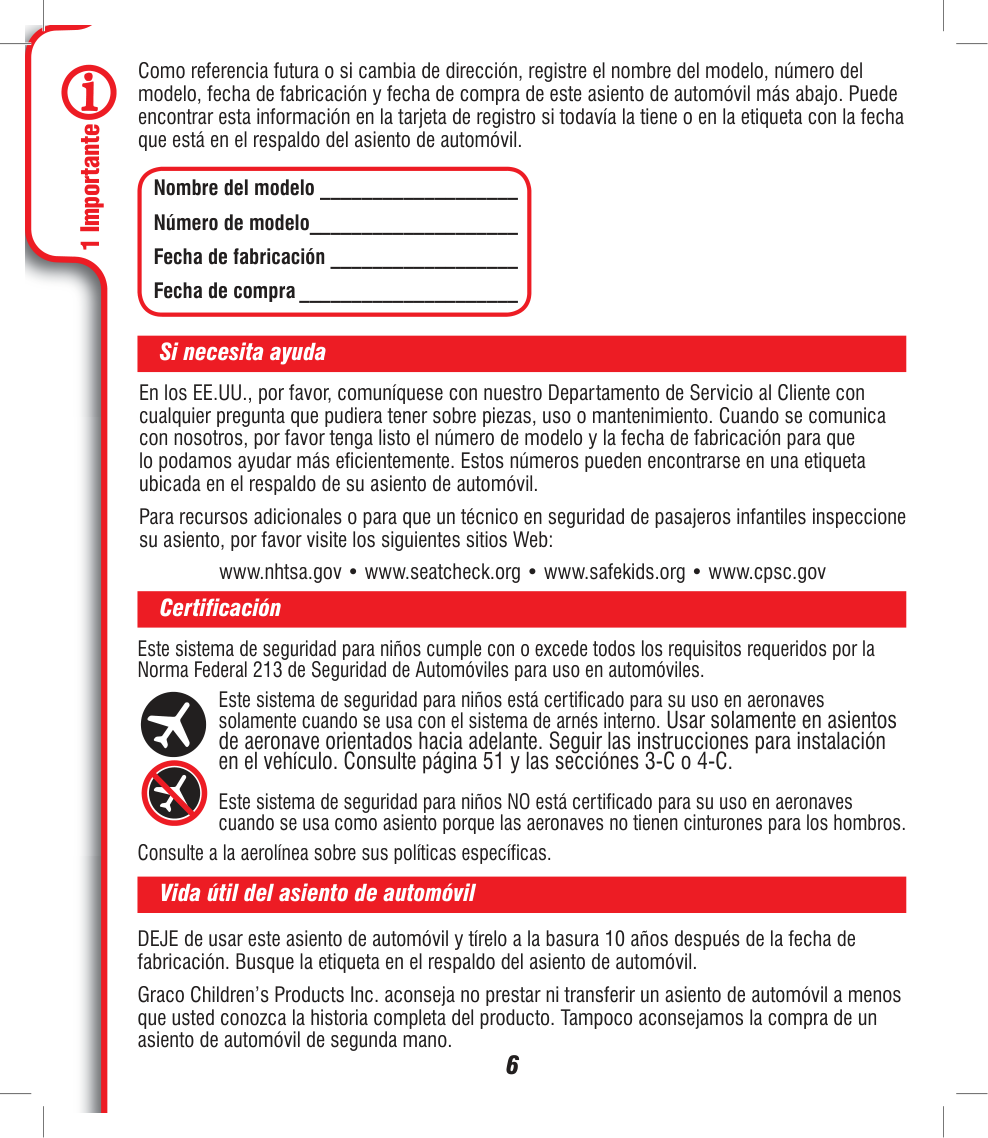

1 Importante 6 Como referencia futura o si cambia de dirección, registre el nombre del modelo, número del modelo, fecha de fabricación y fecha de compra de este asiento de automóvil más abajo. Puede encontrar esta información en la tarjeta de registro si todavía la tiene o en la etiqueta con la fecha que está en el respaldo del asiento de automóvil. En los EE.UU., por favor, comuníquese con nuestro Departamento de Servicio al Cliente con cualquier pregunta que pudiera tener sobre piezas, uso o mantenimiento. Cuando se comunica con nosotros, por favor tenga listo el número de modelo y la fecha de fabricación para que lo podamos ayudar más eficientemente. Estos números pueden encontrarse en una etiqueta ubicada en el respaldo de su asiento de automóvil. Para recursos adicionales o para que un técnico en seguridad de pasajeros infantiles inspeccione su asiento, por favor visite los siguientes sitios Web: www.nhtsa.gov • www.seatcheck.org • www.safekids.org • www.cpsc.gov Si necesita ayuda DEJE de usar este asiento de automóvil y tírelo a la basura 10 años después de la fecha de fabricación. Busque la etiqueta en el respaldo del asiento de automóvil. Graco Children’s Products Inc. aconseja no prestar ni transferir un asiento de automóvil a menos que usted conozca la historia completa del producto. Tampoco aconsejamos la compra de un asiento de automóvil de segunda mano. Este sistema de seguridad para niños cumple con o excede todos los requisitos requeridos por la Norma Federal 213 de Seguridad de Automóviles para uso en automóviles. Este sistema de seguridad para niños está certificado para su uso en aeronaves solamente cuando se usa con el sistema de arnés interno. Usar solamente en asientos de aeronave orientados hacia adelante. Seguir las instrucciones para instalación en el vehículo. Consulte página 51 y las secciónes 3-C o 4-C. Este sistema de seguridad para niños NO está certificado para su uso en aeronaves cuando se usa como asiento porque las aeronaves no tienen cinturones para los hombros. Consulte a la aerolínea sobre sus políticas específicas. Certificación Vida útil del asiento de automóvil Nombre del modelo ____________________ Número de modelo_____________________ Fecha de fabricación __________________ Fecha de compra______________________

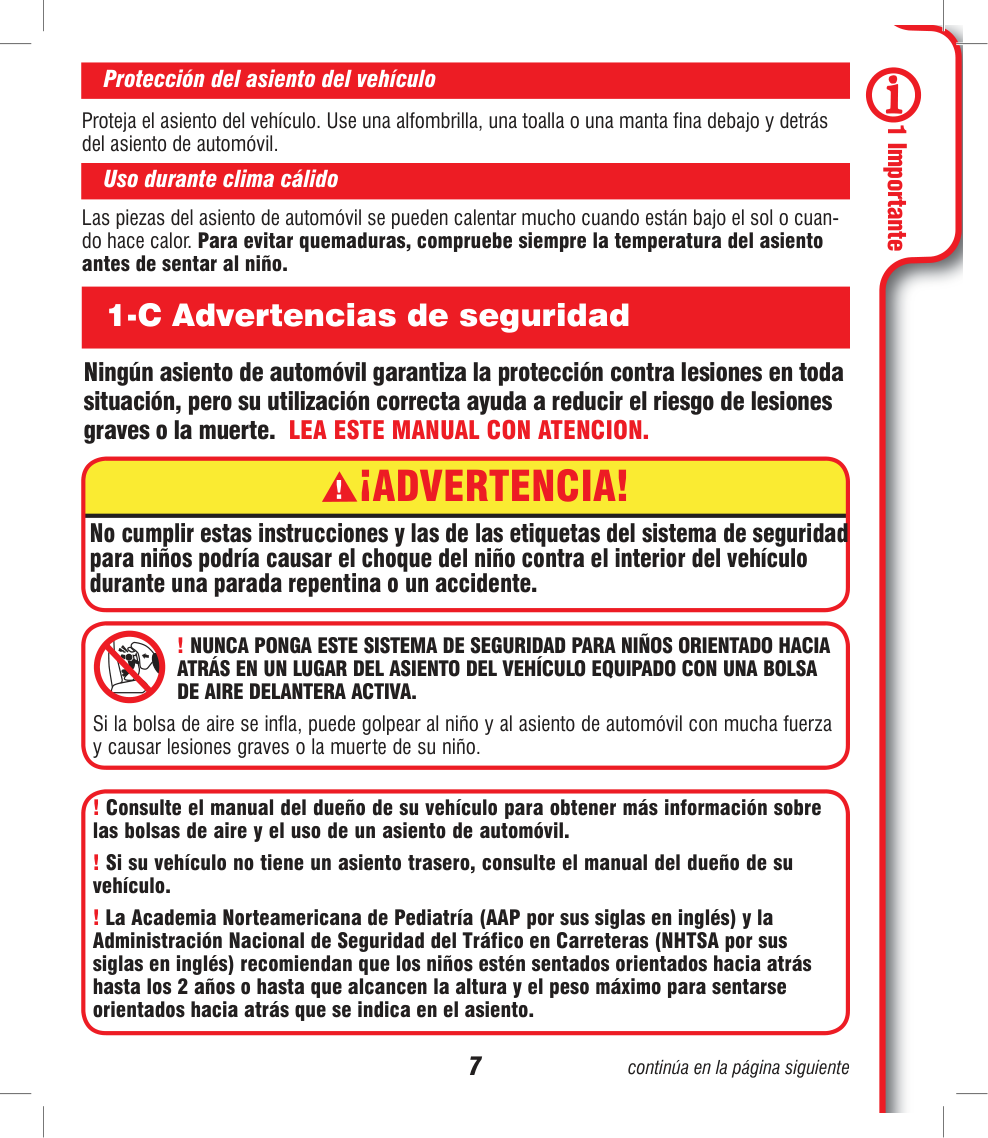

1 Importante 7 Proteja el asiento del vehículo. Use una alfombrilla, una toalla o una manta fina debajo y detrás del asiento de automóvil. Las piezas del asiento de automóvil se pueden calentar mucho cuando están bajo el sol o cuan- do hace calor. Para evitar quemaduras, compruebe siempre la temperatura del asiento antes de sentar al niño. 1-C Advertencias de seguridad Ningún asiento de automóvil garantiza la protección contra lesiones en toda situación, pero su utilización correcta ayuda a reducir el riesgo de lesiones graves o la muerte. LEA ESTE MANUAL CON ATENCION. Protección del asiento del vehículo Uso durante clima cálido

¡Advertencia!

! Nunca Ponga Este Sistema De Seguridad Para Niños Orientado Hacia

Atrás En Un Lugar Del Asiento Del Vehículo Equipado Con Una Bolsa

De Aire Delantera Activa.

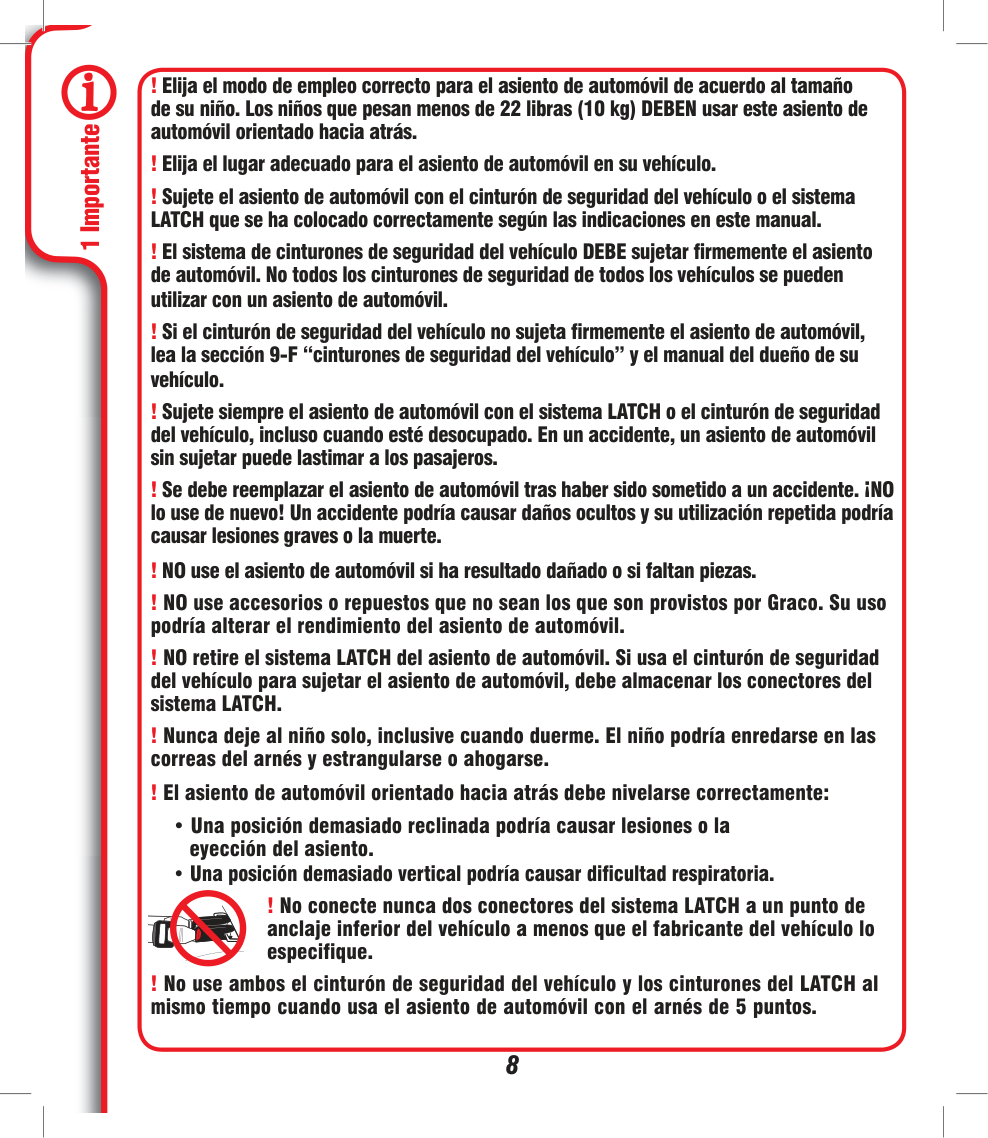

1 Importante 8 ! Elija el modo de empleo correcto para el asiento de automóvil de acuerdo al tamaño de su niño. Los niños que pesan menos de 22 libras (10 kg) DEBEN usar este asiento de automóvil orientado hacia atrás. ! Elija el lugar adecuado para el asiento de automóvil en su vehículo. ! Sujete el asiento de automóvil con el cinturón de seguridad del vehículo o el sistema LATCH que se ha colocado correctamente según las indicaciones en este manual. ! El sistema de cinturones de seguridad del vehículo DEBE sujetar firmemente el asiento de automóvil. No todos los cinturones de seguridad de todos los vehículos se pueden utilizar con un asiento de automóvil. ! Si el cinturón de seguridad del vehículo no sujeta firmemente el asiento de automóvil, lea la sección 9-F “cinturones de seguridad del vehículo” y el manual del dueño de su vehículo. ! Sujete siempre el asiento de automóvil con el sistema LATCH o el cinturón de seguridad del vehículo, incluso cuando esté desocupado. En un accidente, un asiento de automóvil sin sujetar puede lastimar a los pasajeros. ! Se debe reemplazar el asiento de automóvil tras haber sido sometido a un accidente. ¡NO lo use de nuevo! Un accidente podría causar daños ocultos y su utilización repetida podría causar lesiones graves o la muerte. ! NO use el asiento de automóvil si ha resultado dañado o si faltan piezas. ! NO use accesorios o repuestos que no sean los que son provistos por Graco. Su uso podría alterar el rendimiento del asiento de automóvil. ! NO retire el sistema LATCH del asiento de automóvil. Si usa el cinturón de seguridad del vehículo para sujetar el asiento de automóvil, debe almacenar los conectores del sistema LATCH. ! Nunca deje al niño solo, inclusive cuando duerme. El niño podría enredarse en las correas del arnés y estrangularse o ahogarse. ! El asiento de automóvil orientado hacia atrás debe nivelarse correctamente:

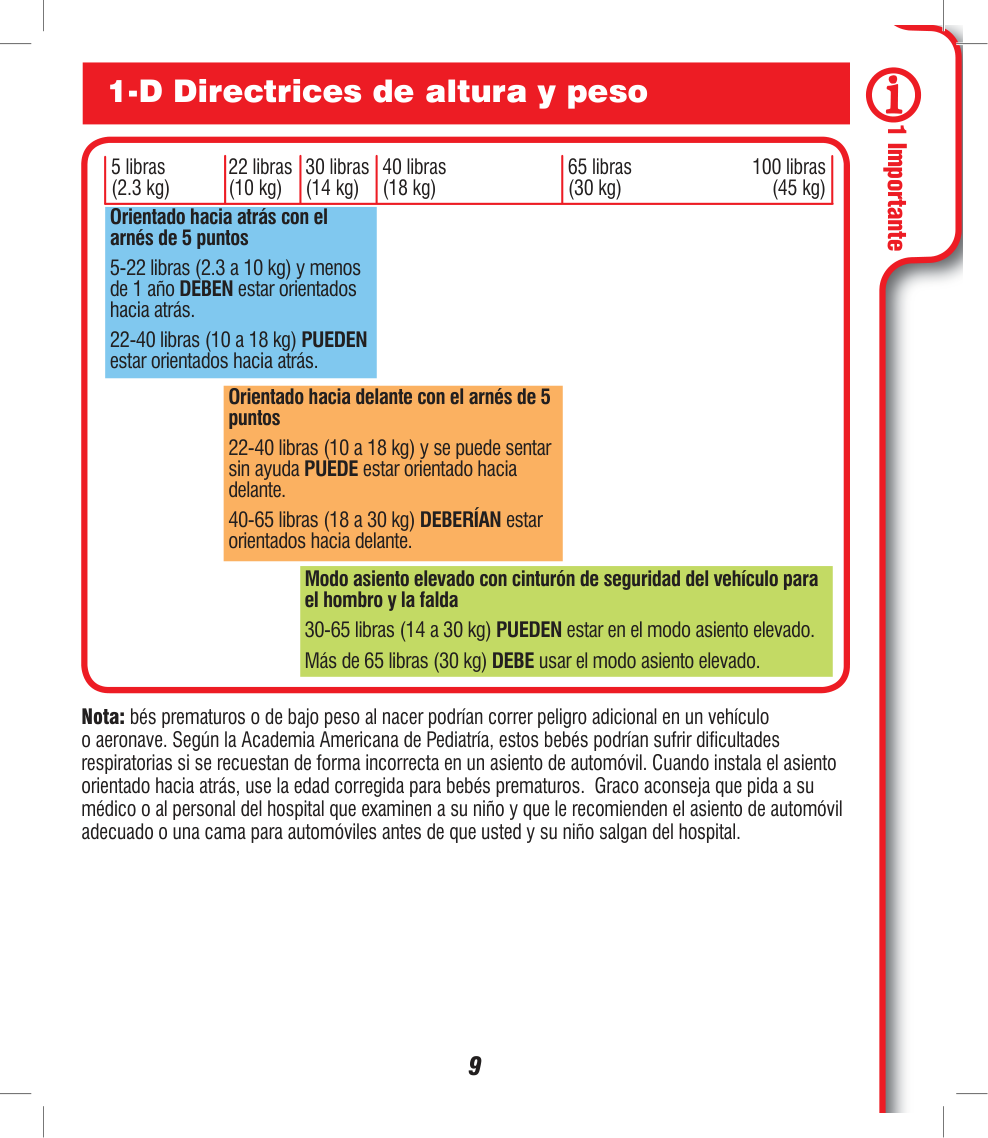

1 Importante 9 1-D Directrices de altura y peso Nota: bés prematuros o de bajo peso al nacer podrían correr peligro adicional en un vehículo o aeronave. Según la Academia Americana de Pediatría, estos bebés podrían sufrir dificultades respiratorias si se recuestan de forma incorrecta en un asiento de automóvil. Cuando instala el asiento orientado hacia atrás, use la edad corregida para bebés prematuros. Graco aconseja que pida a su médico o al personal del hospital que examinen a su niño y que le recomienden el asiento de automóvil adecuado o una cama para automóviles antes de que usted y su niño salgan del hospital. 5 libras (2.3 kg) 22 libras (10 kg) 30 libras (14 kg) 40 libras (18 kg) 65 libras (30 kg) 100 libras (45 kg) Orientado hacia atrás con el arnés de 5 puntos 5-22 libras (2.3 a 10 kg) y menos de 1 año DEBEN estar orientados hacia atrás. 22-40 libras (10 a 18 kg) PUEDEN estar orientados hacia atrás. Orientado hacia delante con el arnés de 5 puntos 22-40 libras (10 a 18 kg) y se puede sentar sin ayuda PUEDE estar orientado hacia delante. 40-65 libras (18 a 30 kg) DEBERÍAN estar orientados hacia delante. Modo asiento elevado con cinturón de seguridad del vehículo para el hombro y la falda 30-65 libras (14 a 30 kg) PUEDEN estar en el modo asiento elevado. Más de 65 libras (30 kg) DEBE usar el modo asiento elevado.

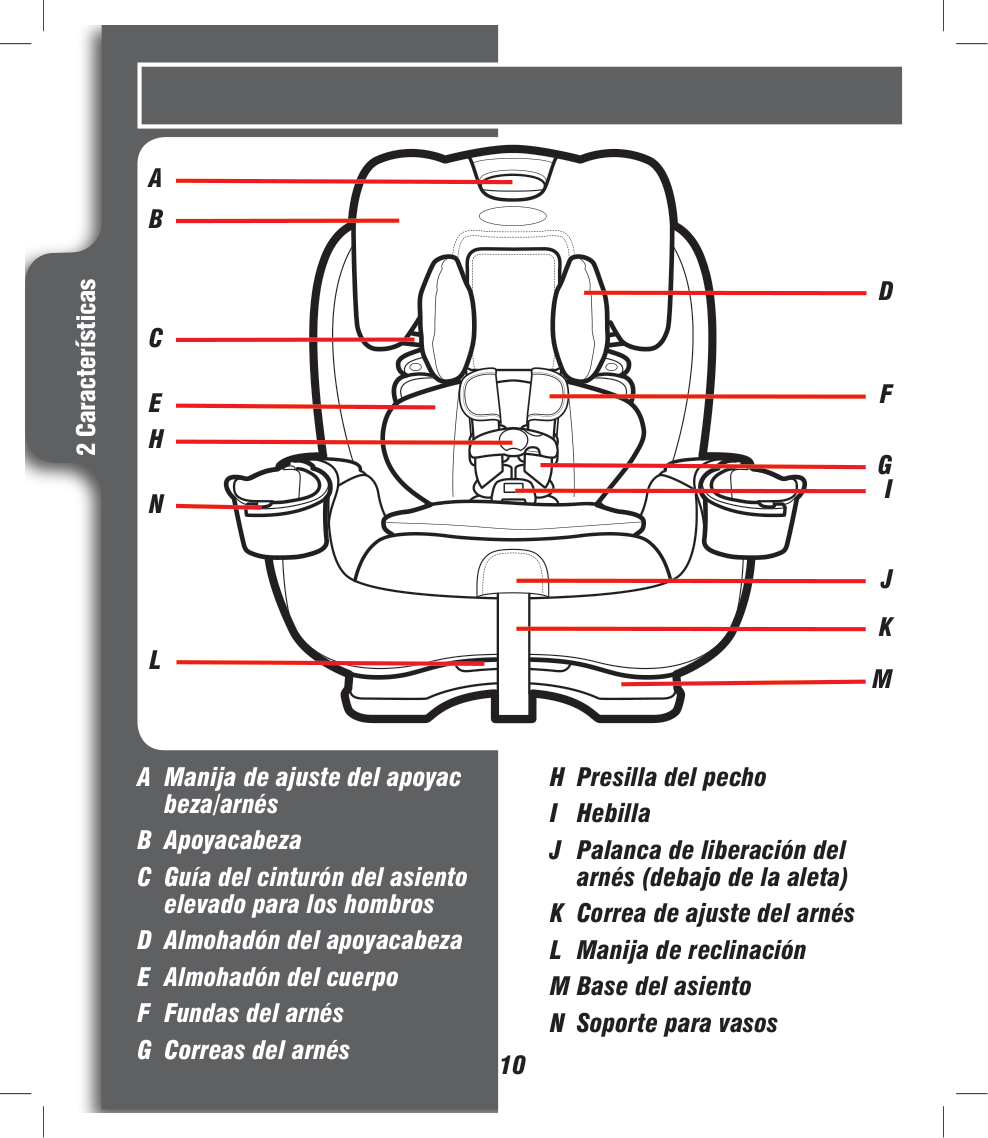

2 Características 10 H Presilla del pecho I Hebilla J Palanca de liberación del

arnés (debajo de la aleta) K Correa de ajuste del arnés L Manija de reclinación M Base del asiento N Soporte para vasos A Manija de ajuste del apoyac

beza/arnés B Apoyacabeza C Guía del cinturón del asiento

elevado para los hombros D Almohadón del apoyacabeza E Almohadón del cuerpo F Fundas del arnés G Correas del arnés

A

C

H

E

N

G

K

M

B

F

L

J

D

I

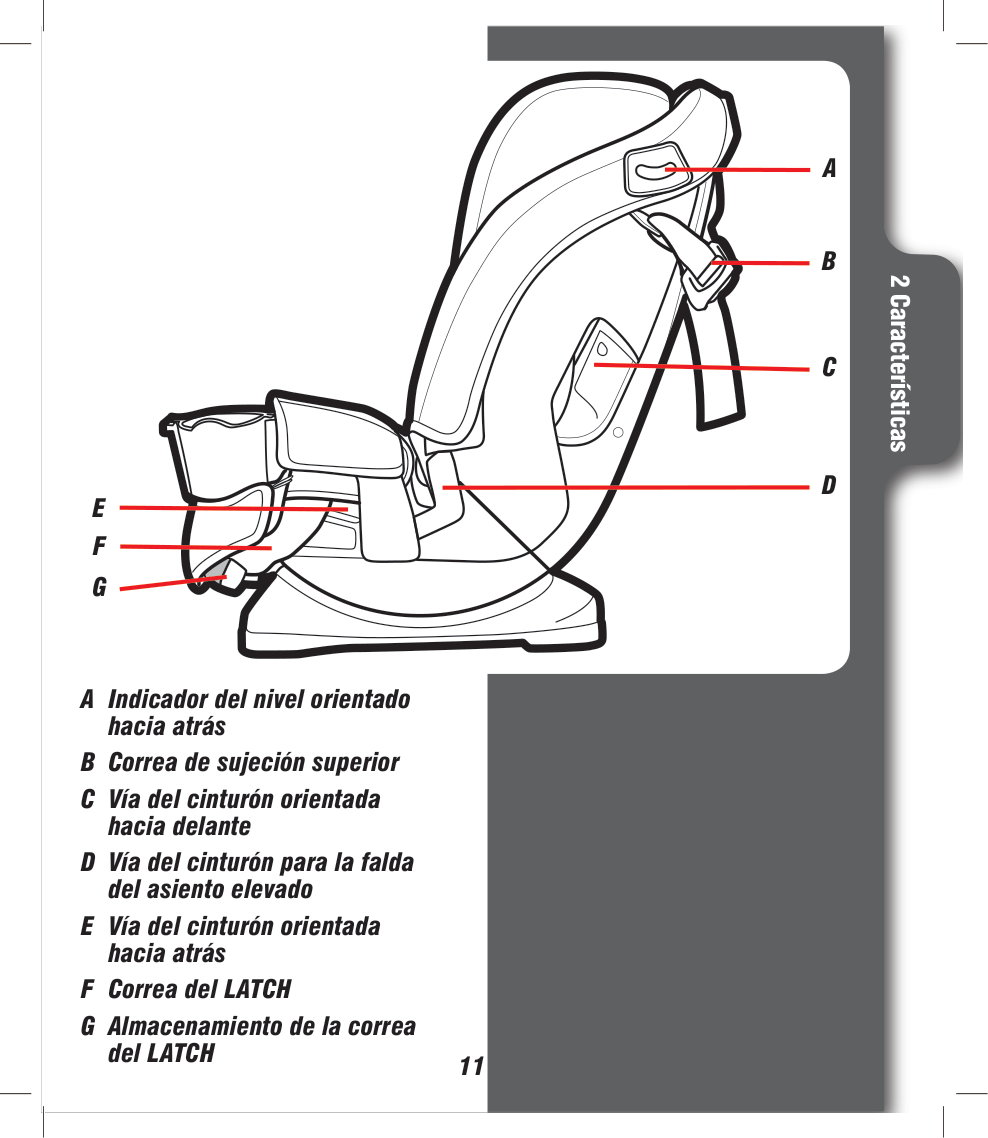

2 Características 11 A Indicador del nivel orientado

hacia atrás B Correa de sujeción superior C Vía del cinturón orientada

hacia delante D Vía del cinturón para la falda

del asiento elevado E Vía del cinturón orientada

hacia atrás F Correa del LATCH G Almacenamiento de la correa

del LATCH

G

E

C

B

F

A

D

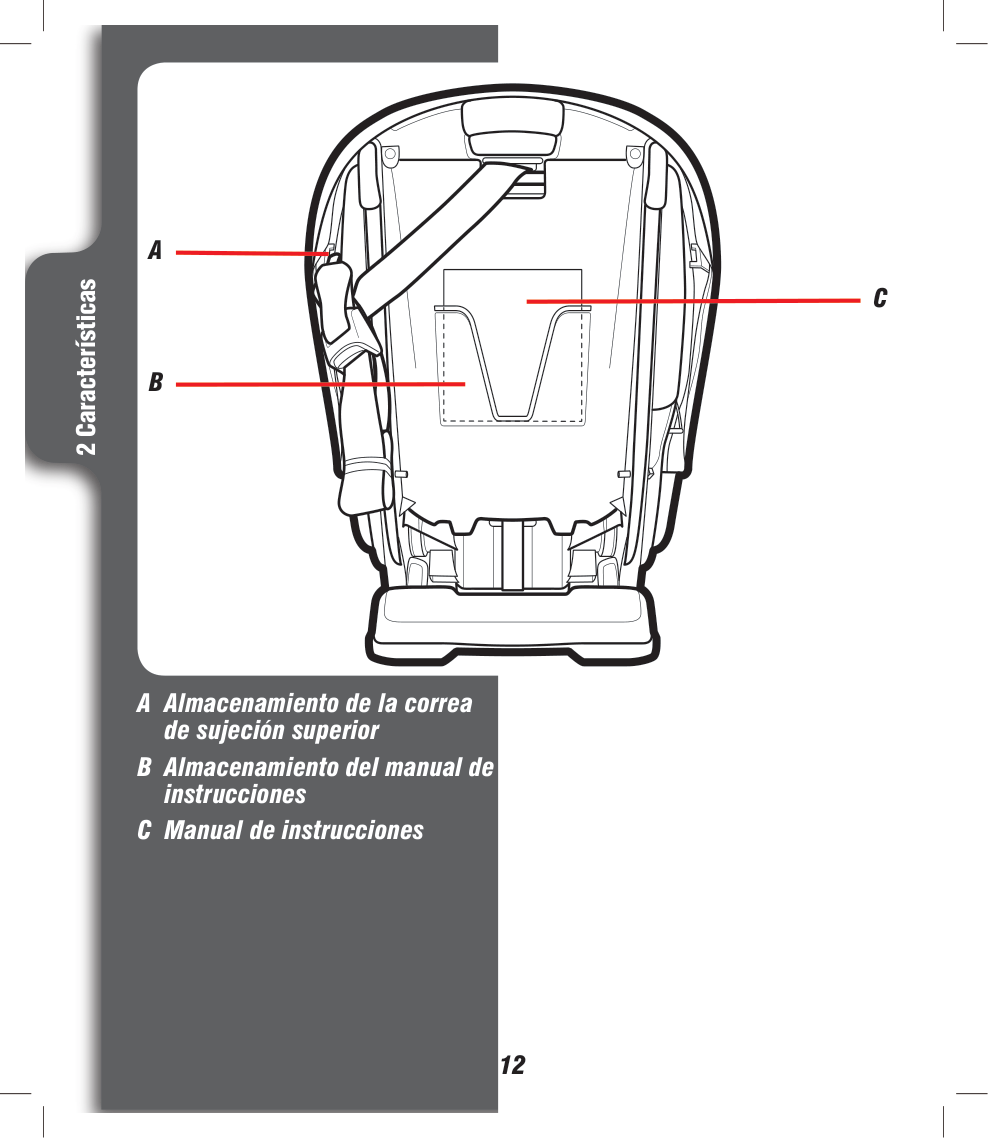

2 Características 12

A

B

de sujeción superior B Almacenamiento del manual de

instrucciones C Manual de instrucciones

C

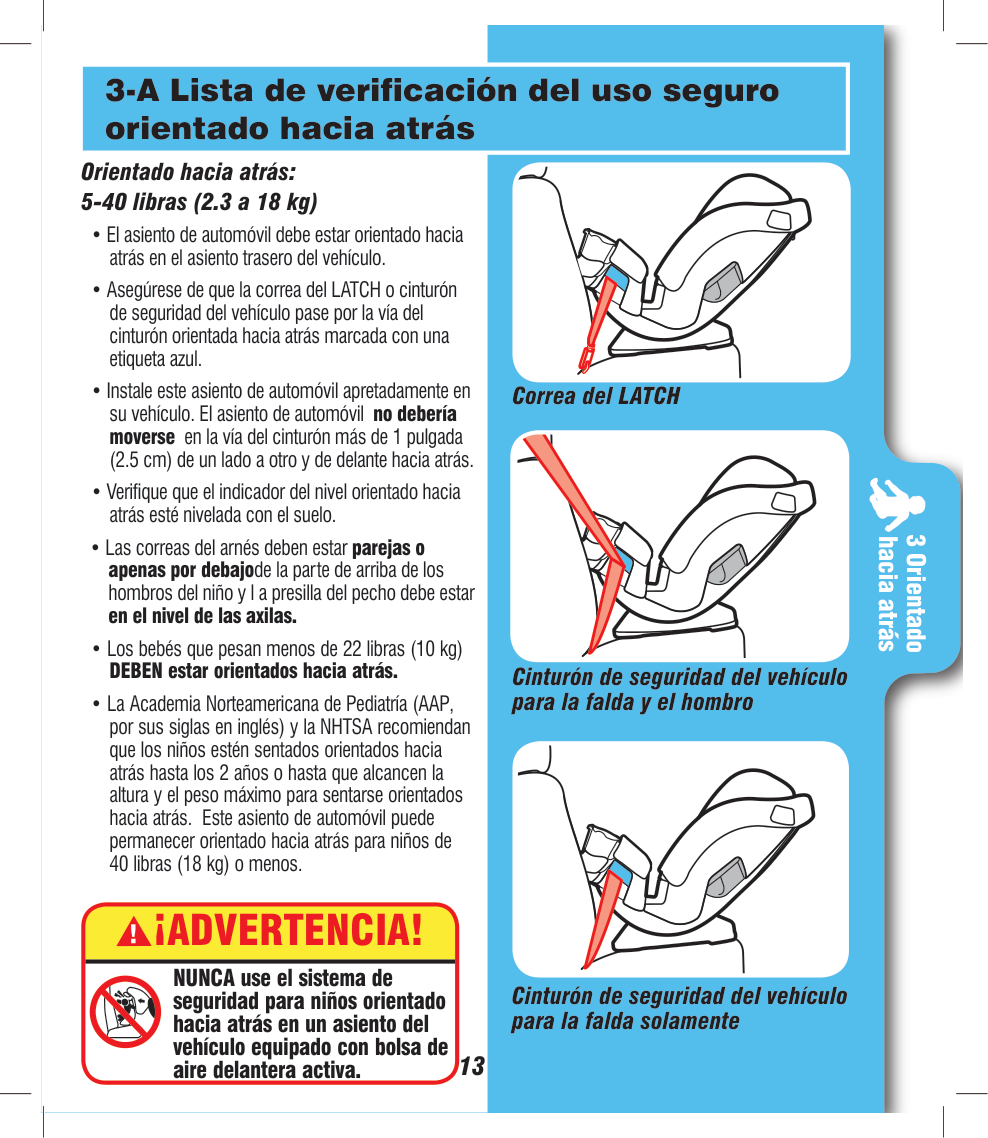

3 Orientado hacia atrás 13 3-A Lista de verificación del uso seguro orientado hacia atrás Orientado hacia atrás: 5-40 libras (2.3 a 18 kg)

¡Advertencia!

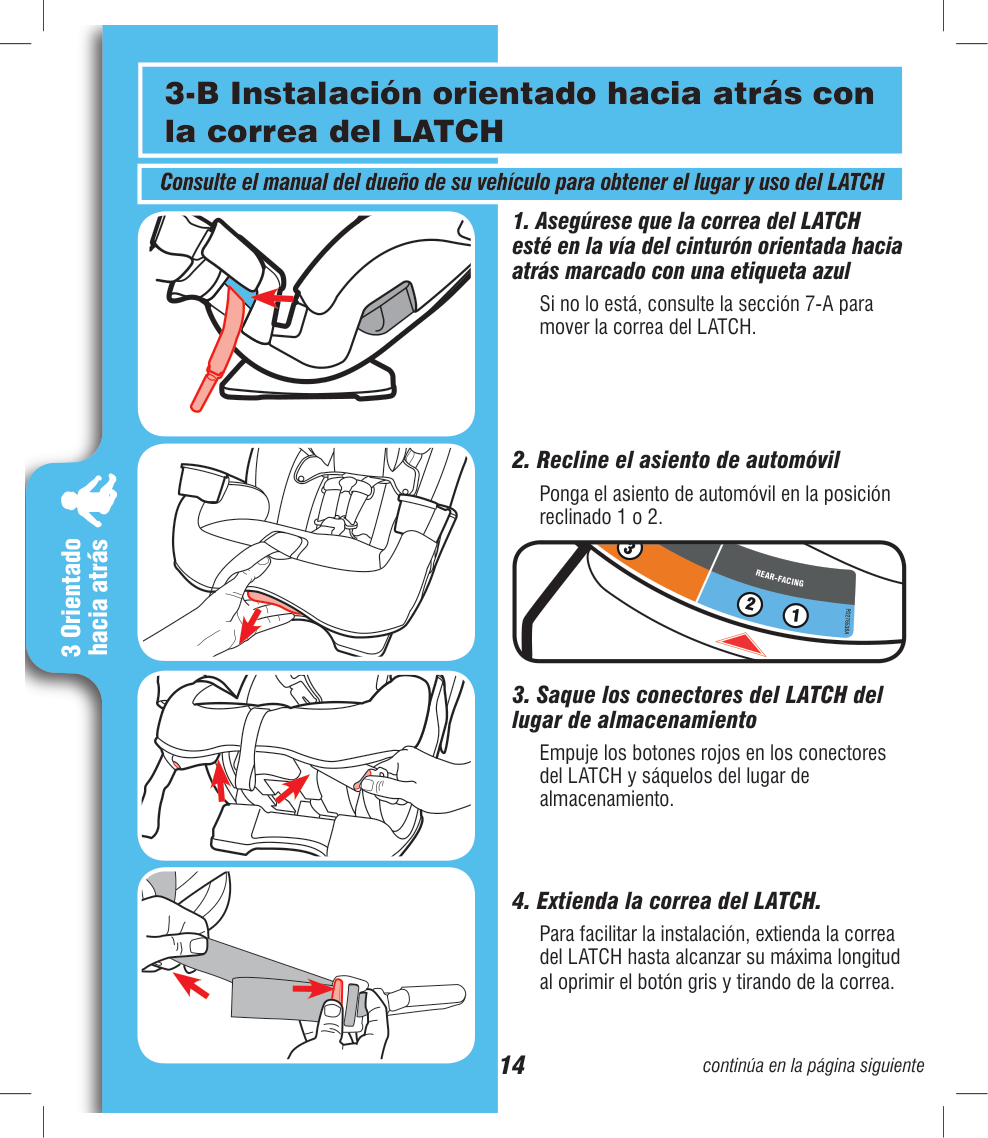

3 Orientado hacia atrás 14 3-B Instalación orientado hacia atrás con la correa del LATCH Consulte el manual del dueño de su vehículo para obtener el lugar y uso del LATCH

Pd276538A

G

Rear

-Fac

Ing

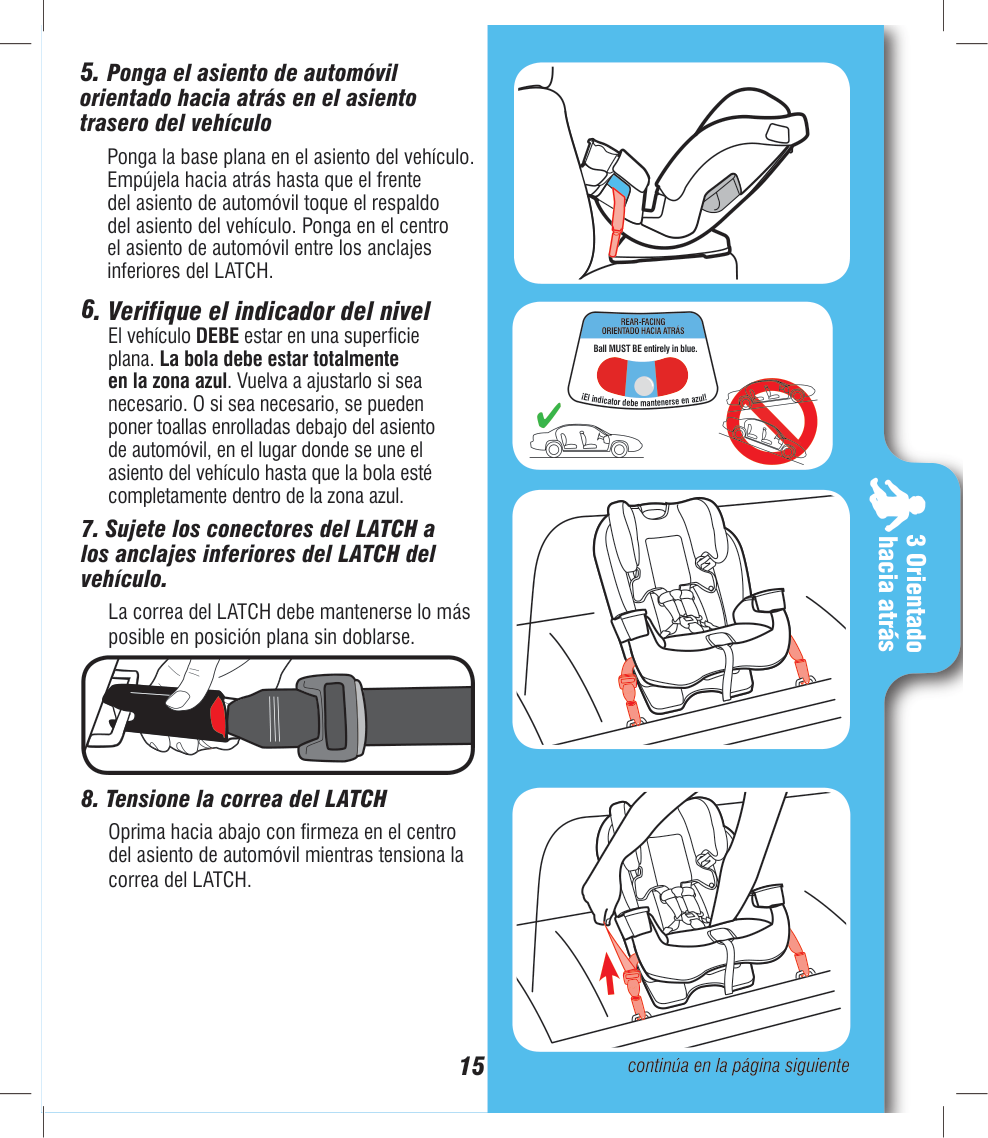

3 Orientado hacia atrás 15

Rear-Facing

Orientado Hacia Atrás

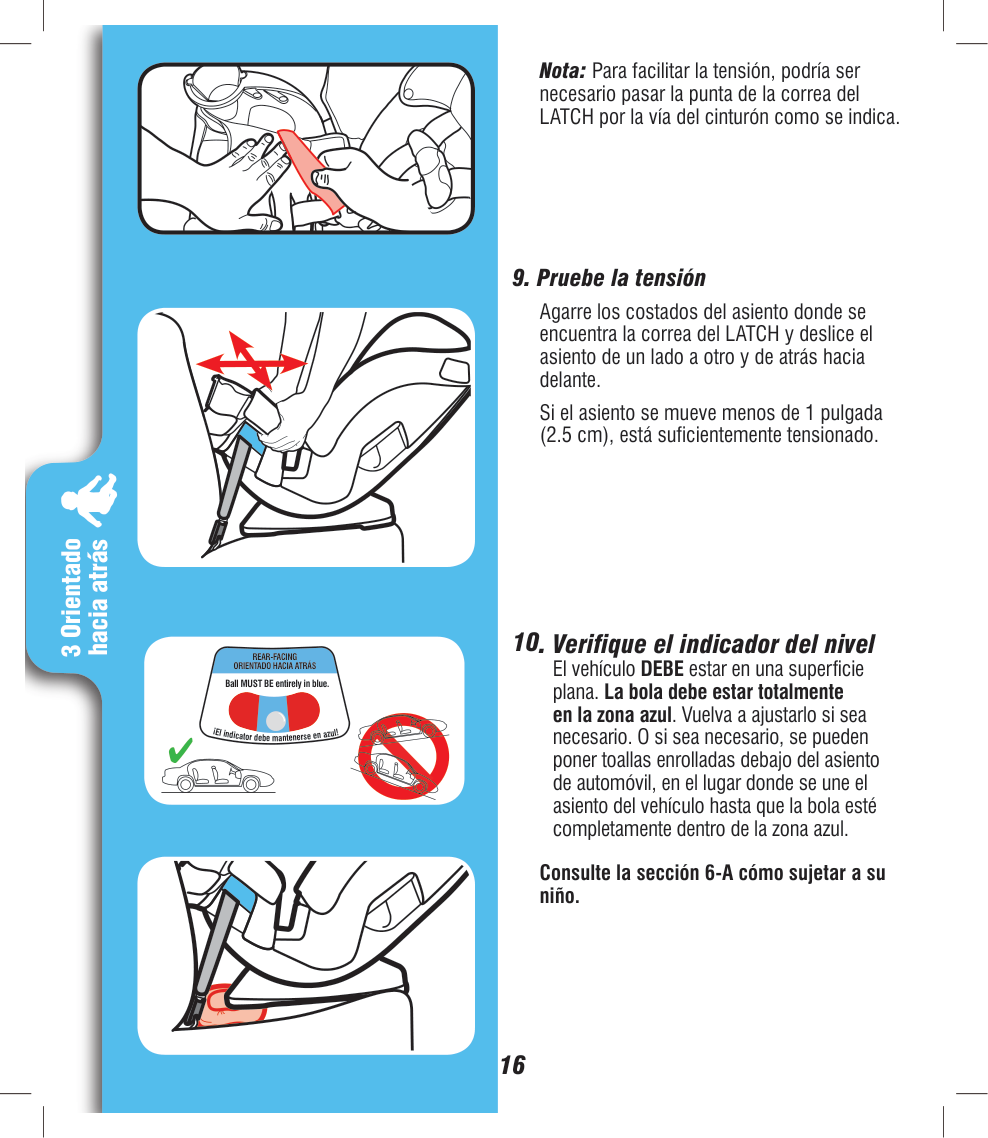

3 Orientado hacia atrás 16

Rear-Facing

Orientado Hacia Atrás

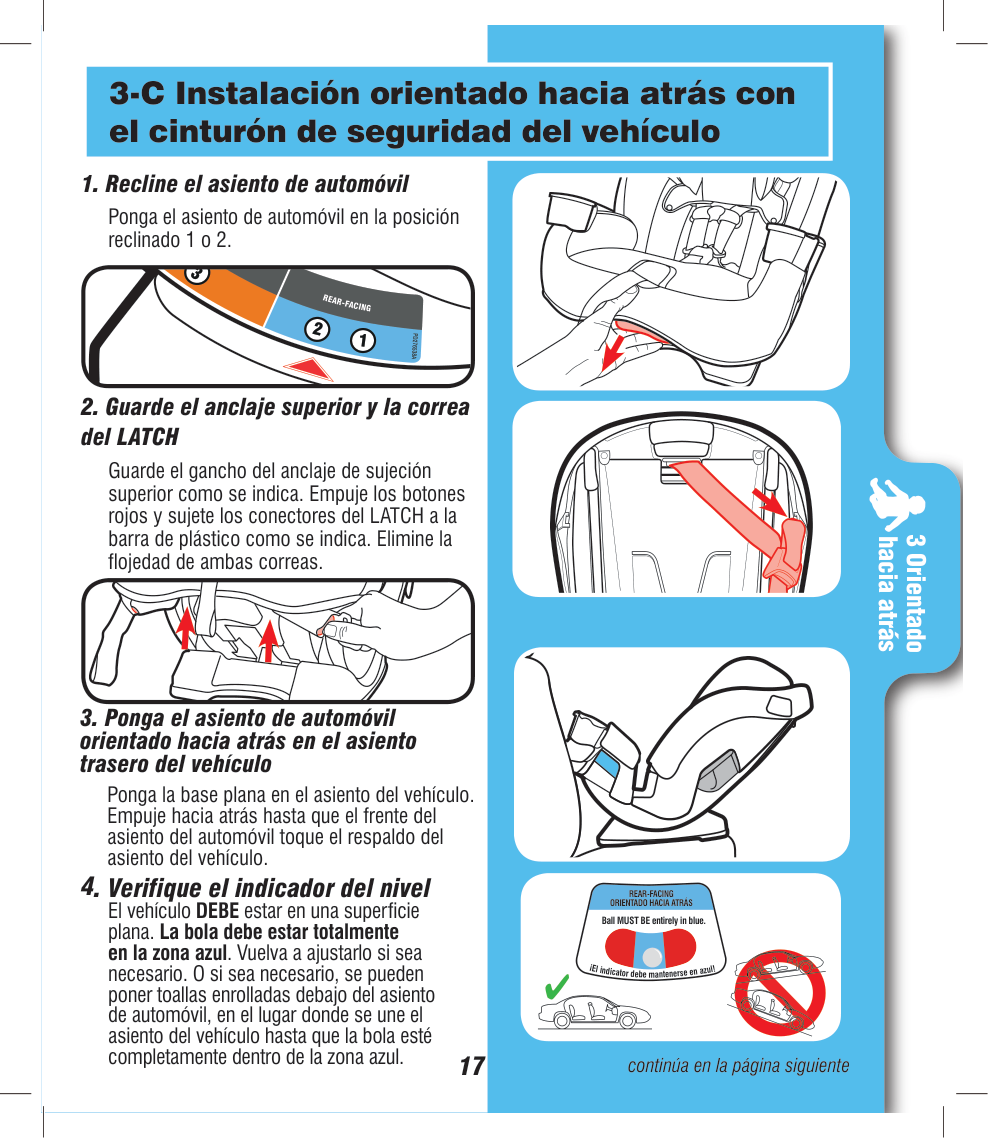

3 Orientado hacia atrás 17 3-C Instalación orientado hacia atrás con el cinturón de seguridad del vehículo

Pd276538A

G

Rear

-Fac

Ing

continúa en la página siguiente ¡El indi cato r de be man tenerse en a zul ! Ball MUST BE entirely in blue.

Rear-Facing

Orientado Hacia Atrás

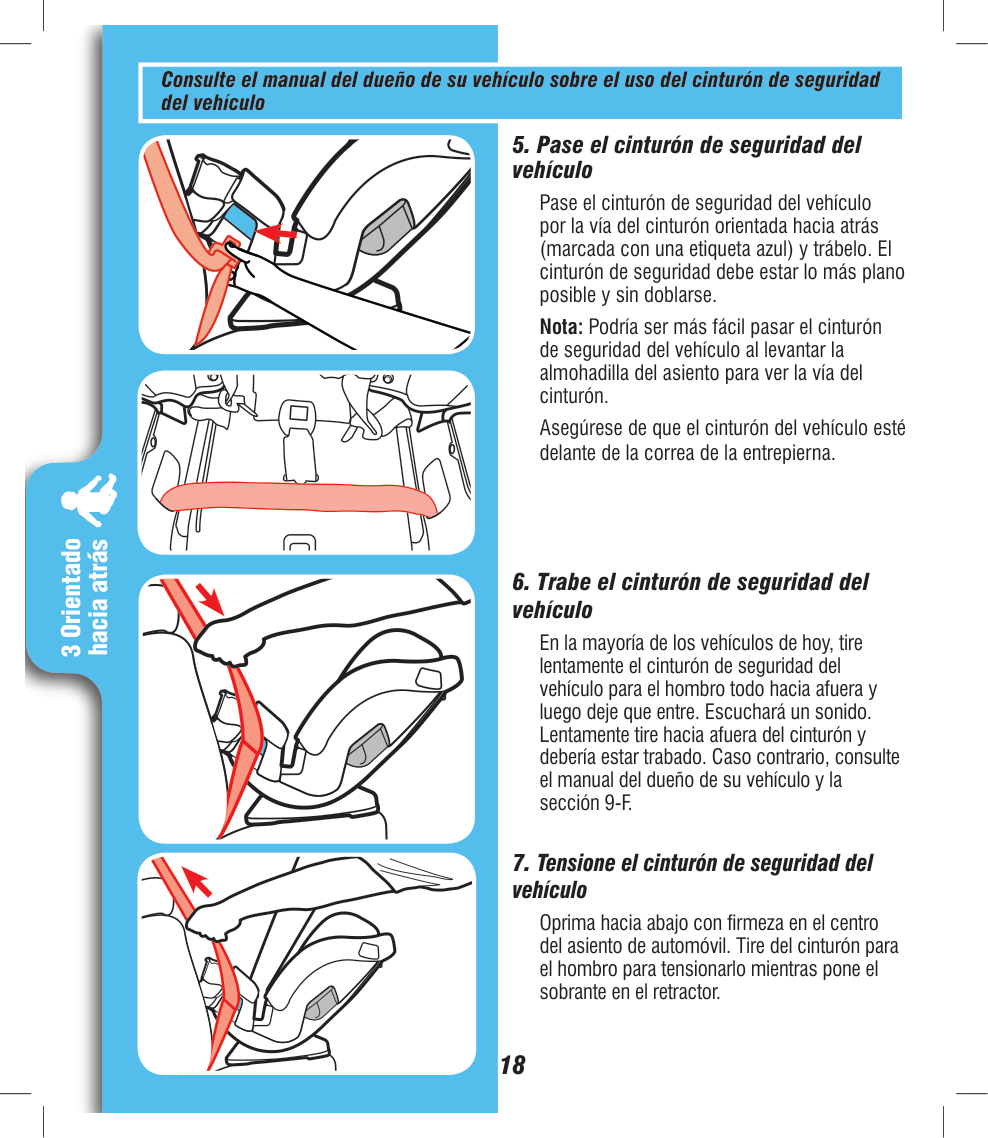

3 Orientado hacia atrás 18

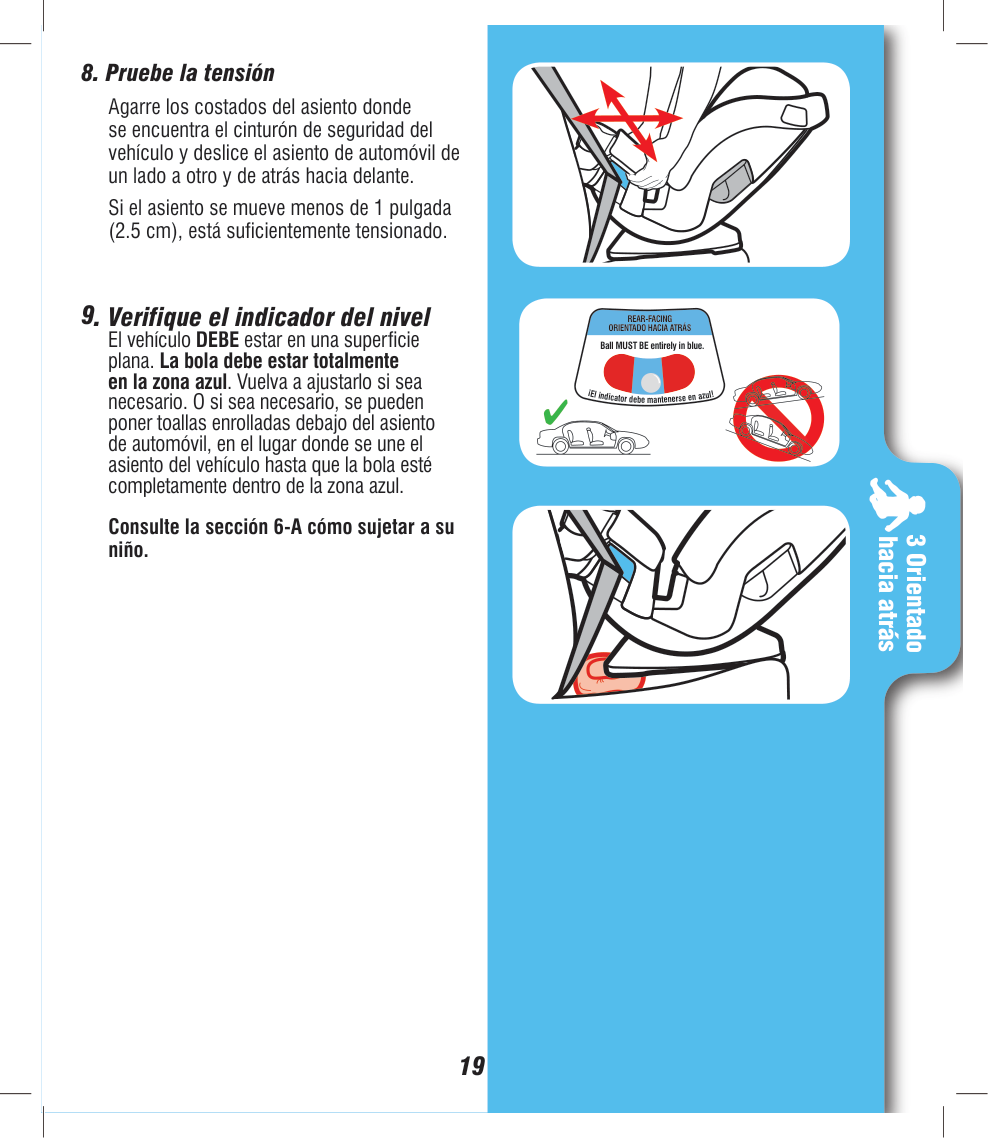

3 Orientado hacia atrás 19

Rear-Facing

Orientado Hacia Atrás

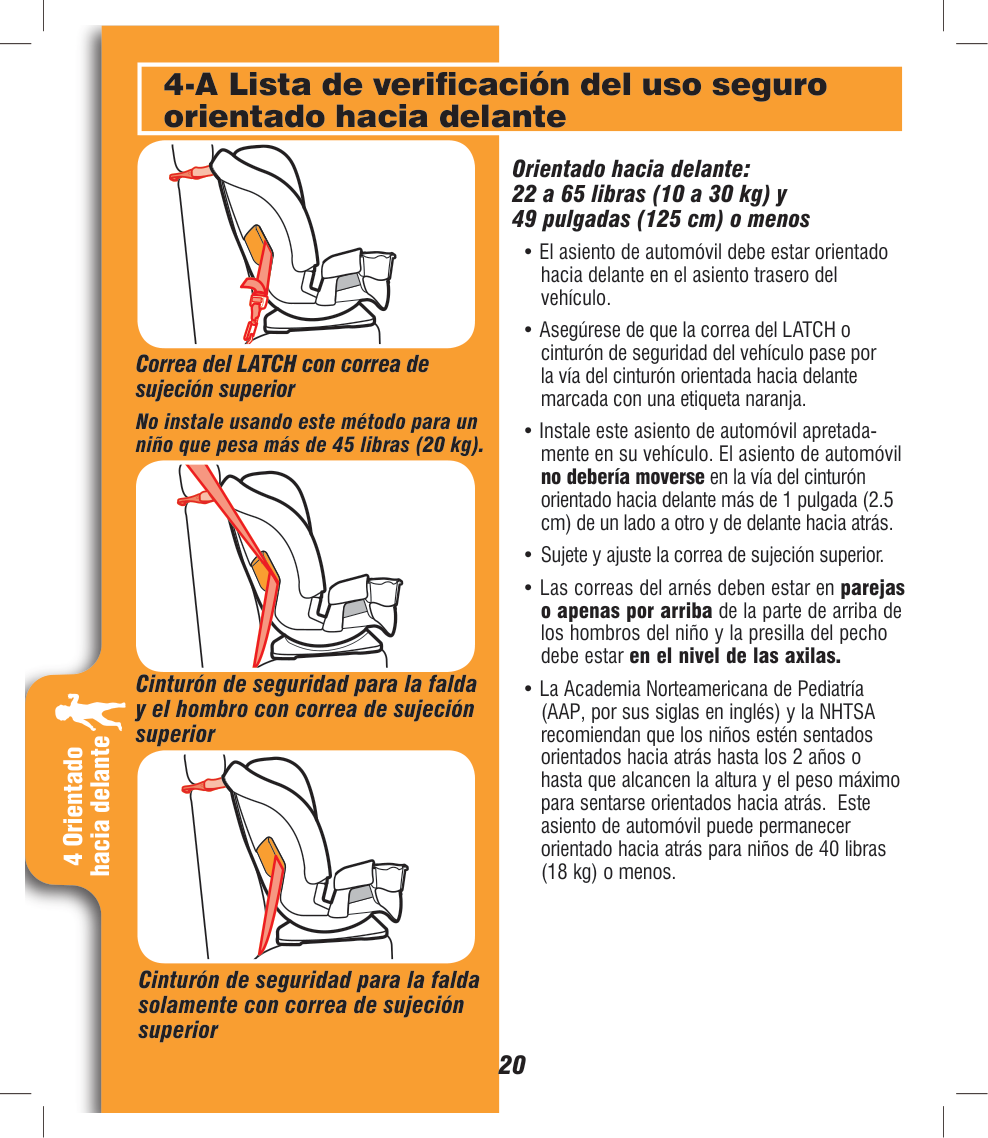

4 Orientado hacia delante 20 4-A Lista de verificación del uso seguro orientado hacia delante Orientado hacia delante: 22 a 65 libras (10 a 30 kg) y 49 pulgadas (125 cm) o menos

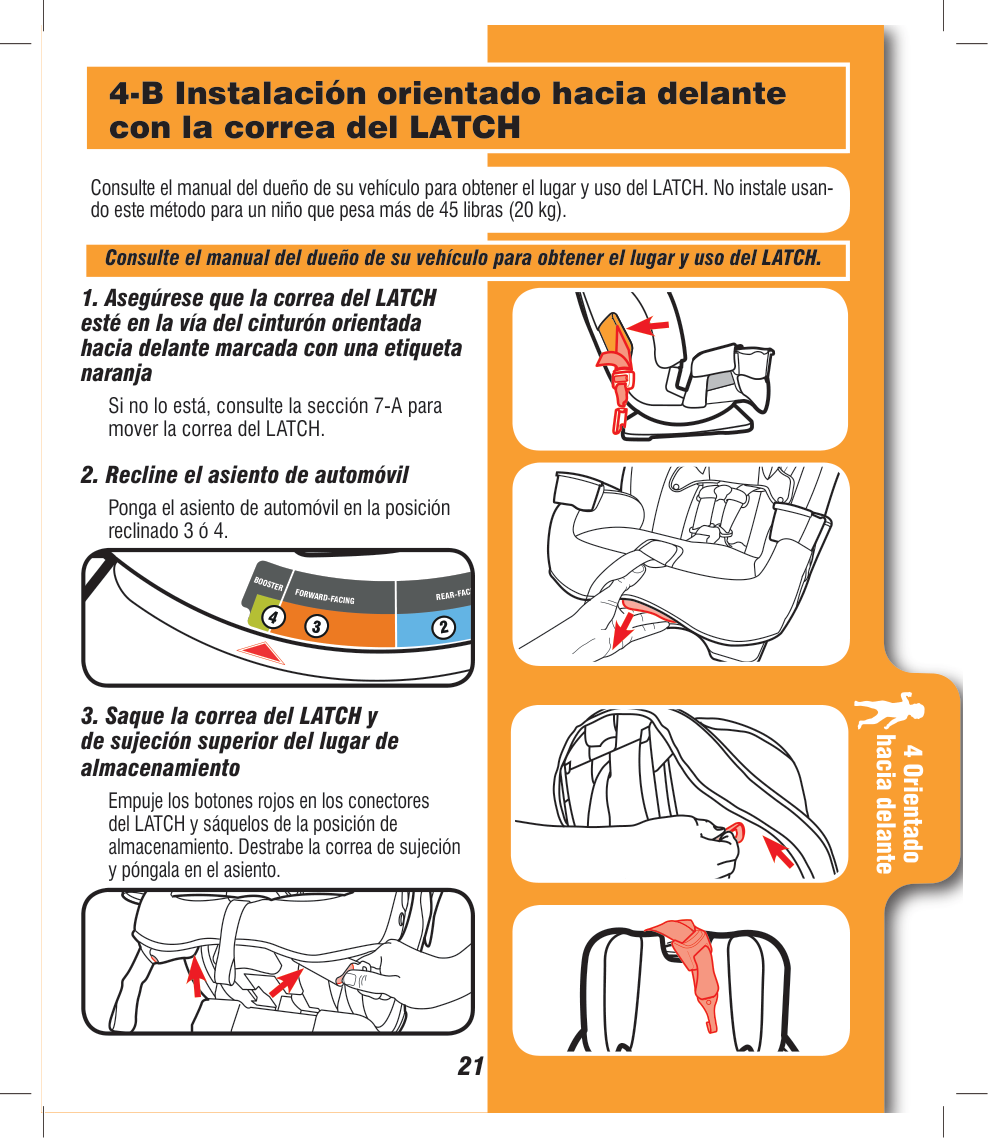

4 Orientado hacia delante 21 4-B Instalación orientado hacia delante con la correa del LATCH

Forw

Ard-

Faci

Ng

Rear

-Fac

In

Boos

Ter

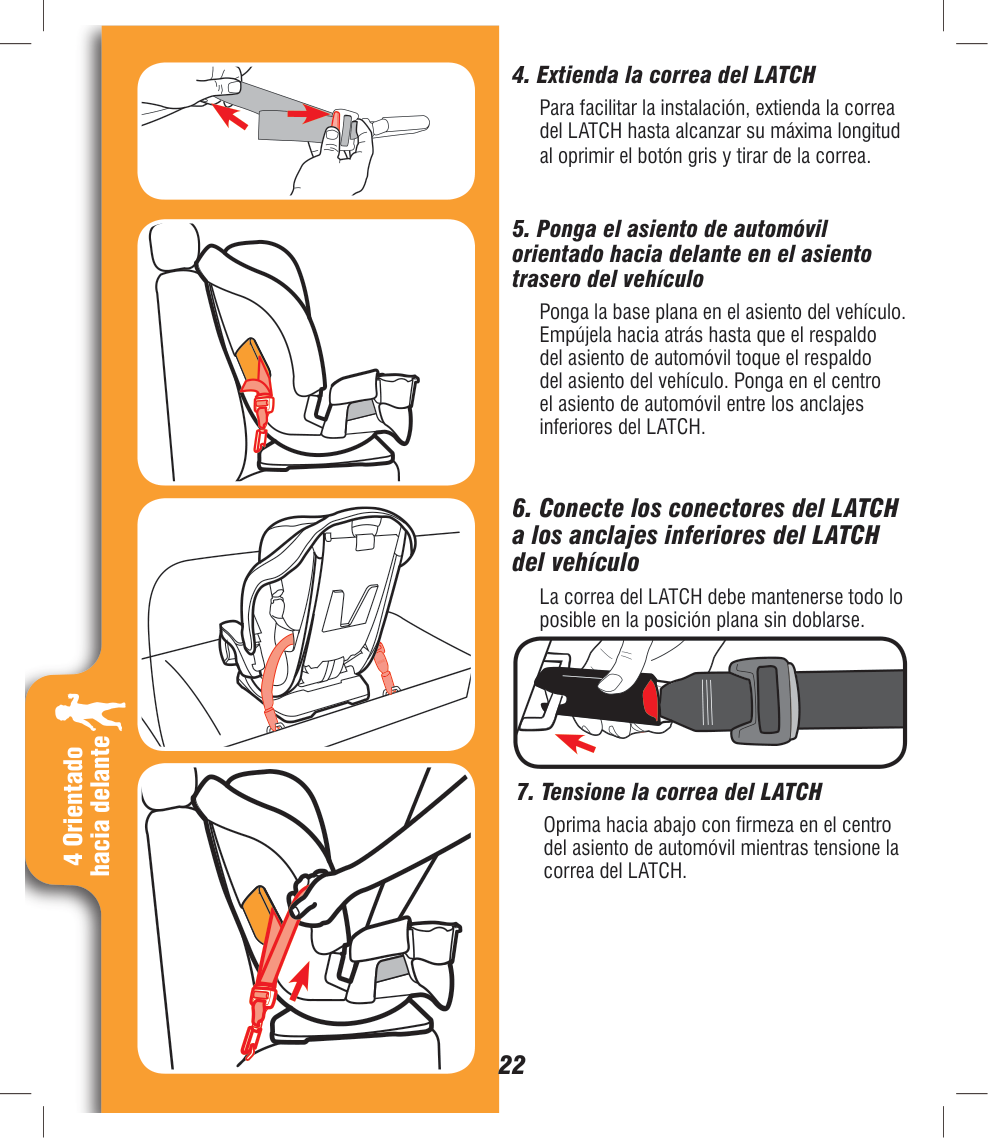

4 Orientado hacia delante 22

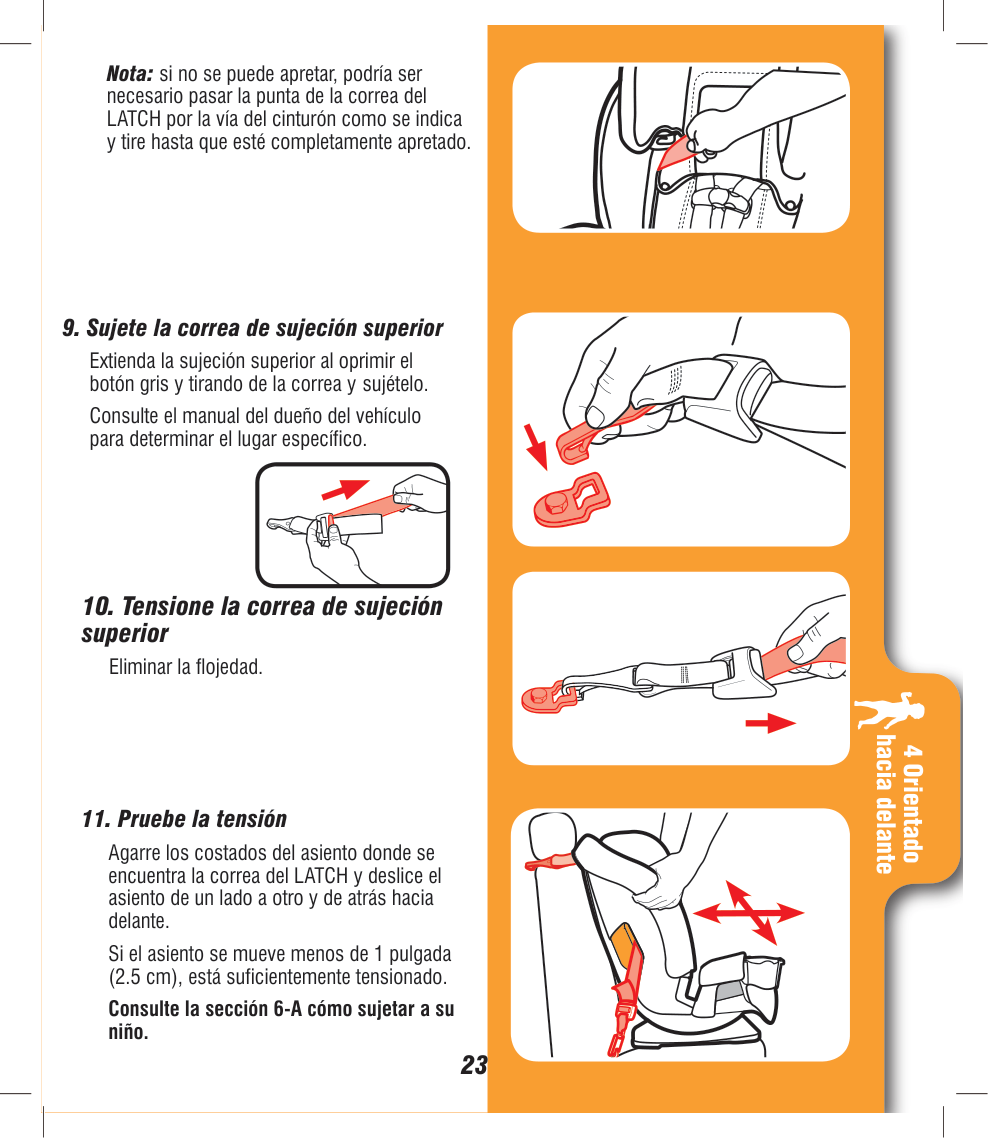

4 Orientado hacia delante 23

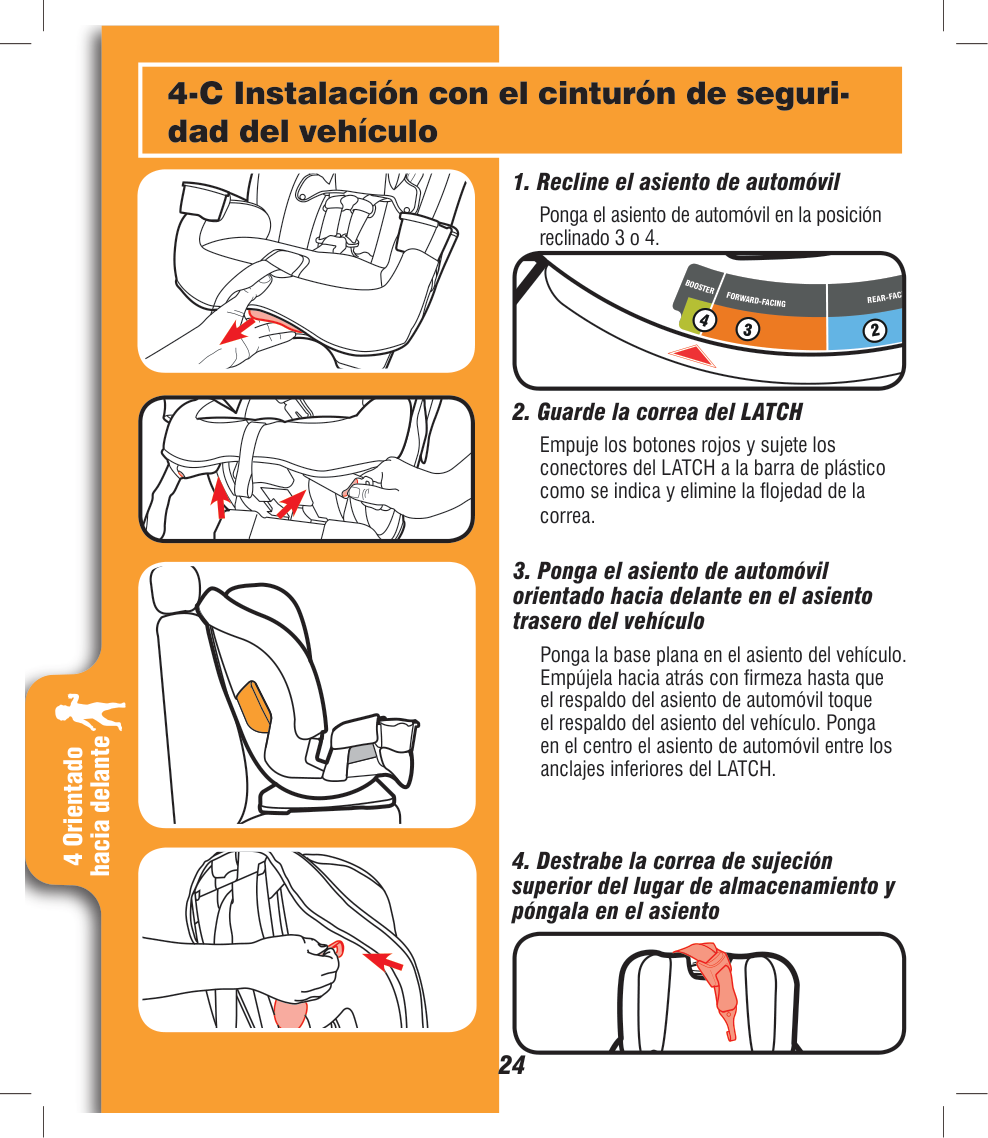

4 Orientado hacia delante 24 4-C Instalación con el cinturón de seguri- dad del vehículo

Forw

Ard-

Faci

Ng

Rear

-Fac

In

Boos

Ter

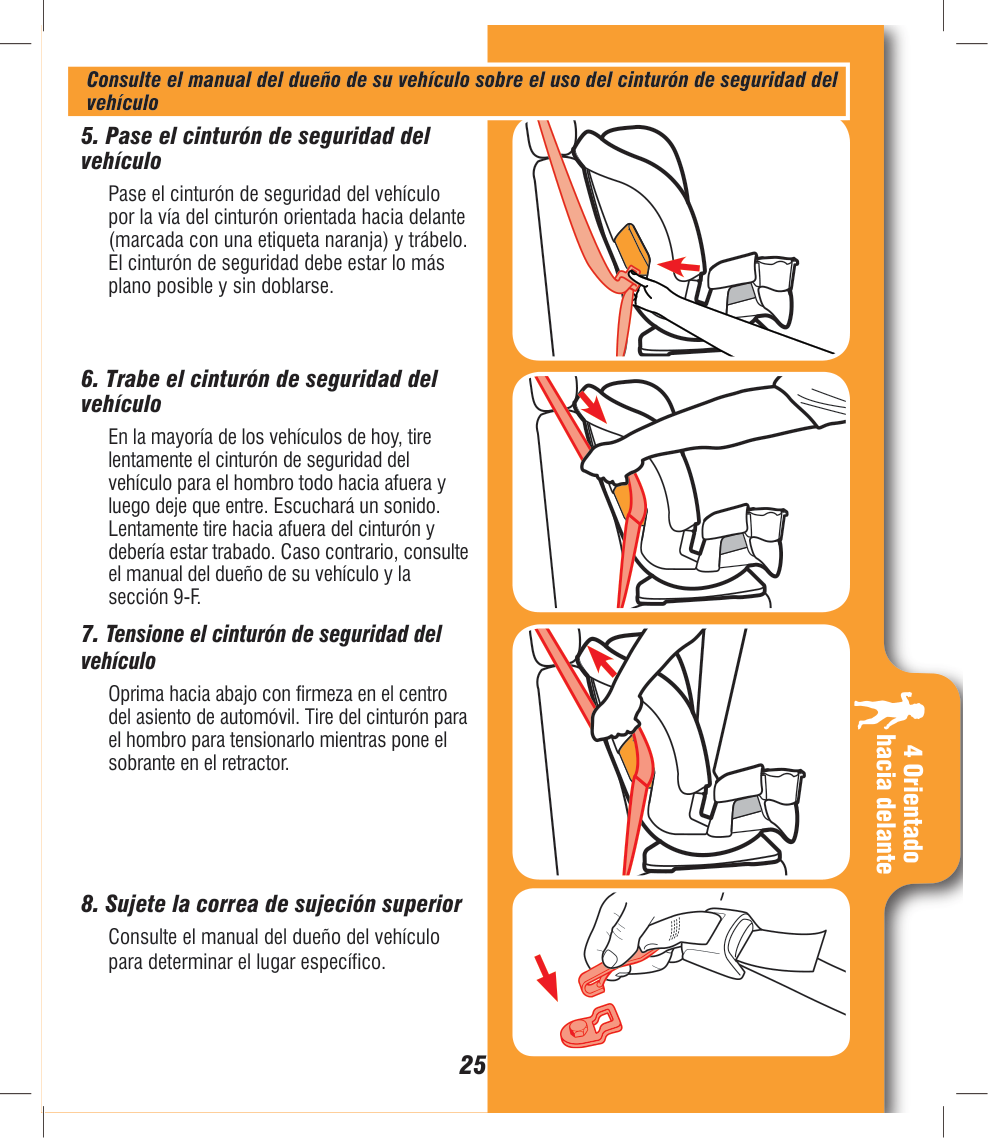

4 Orientado hacia delante 25

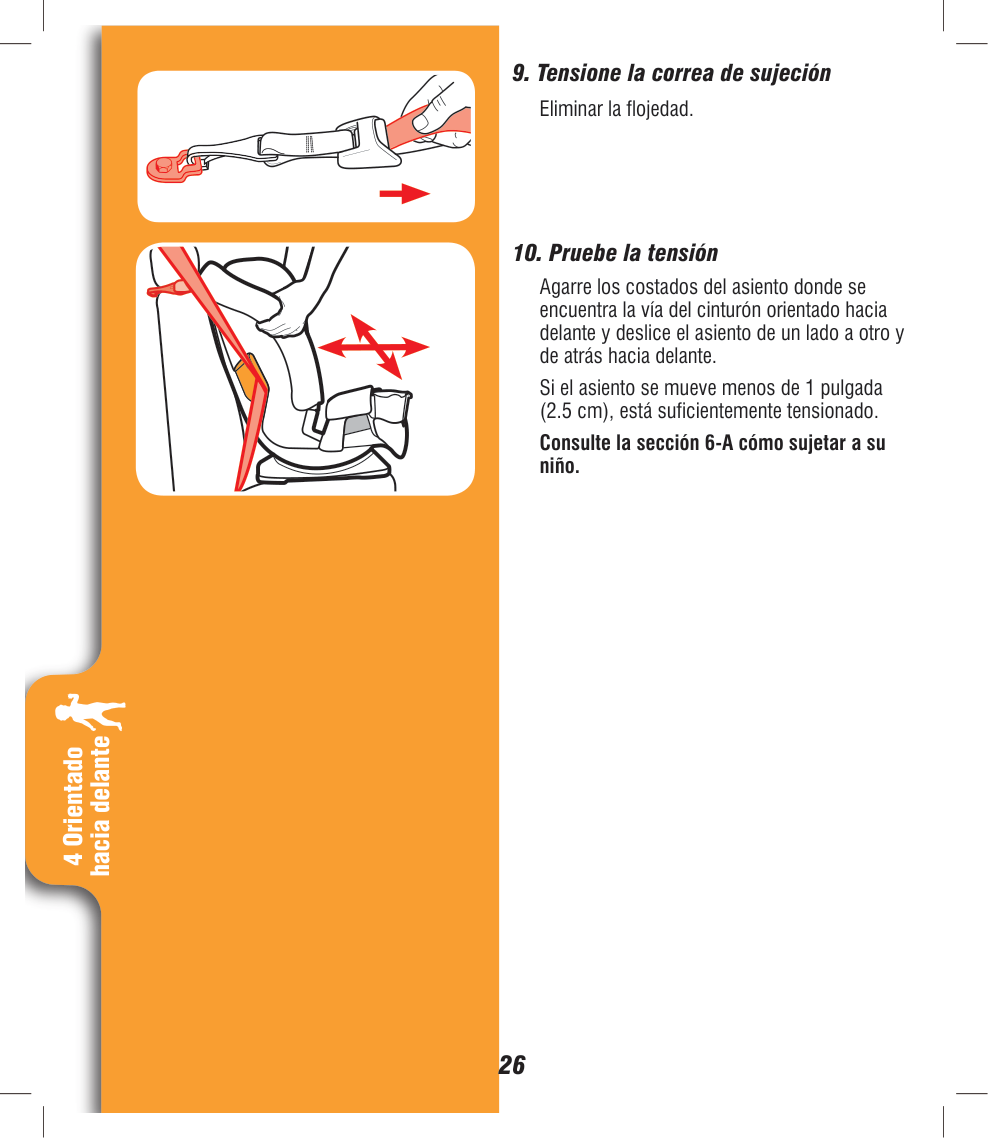

4 Orientado hacia delante 26

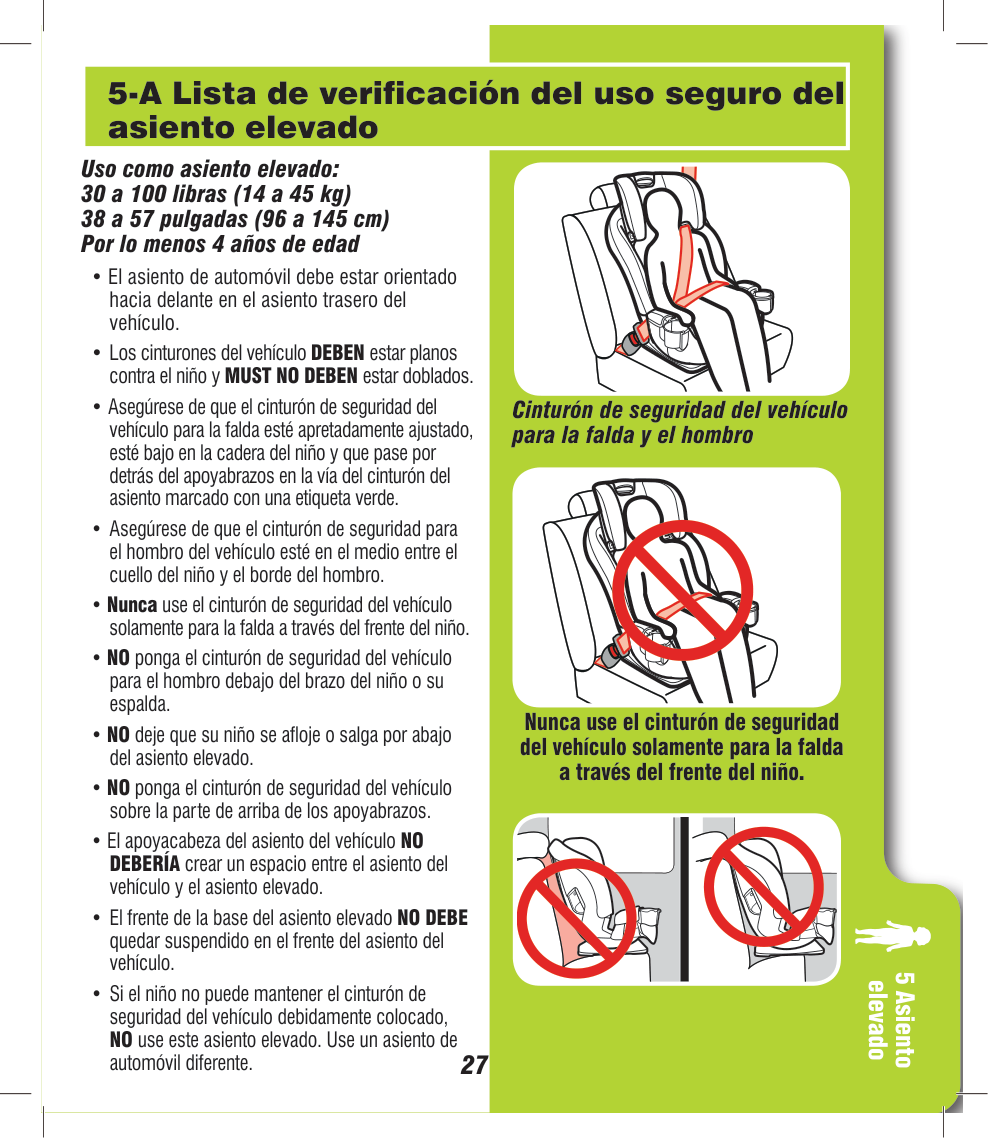

5 Asiento elevado 27 5-A Lista de verificación del uso seguro del asiento elevado Uso como asiento elevado: 30 a 100 libras (14 a 45 kg) 38 a 57 pulgadas (96 a 145 cm) Por lo menos 4 años de edad

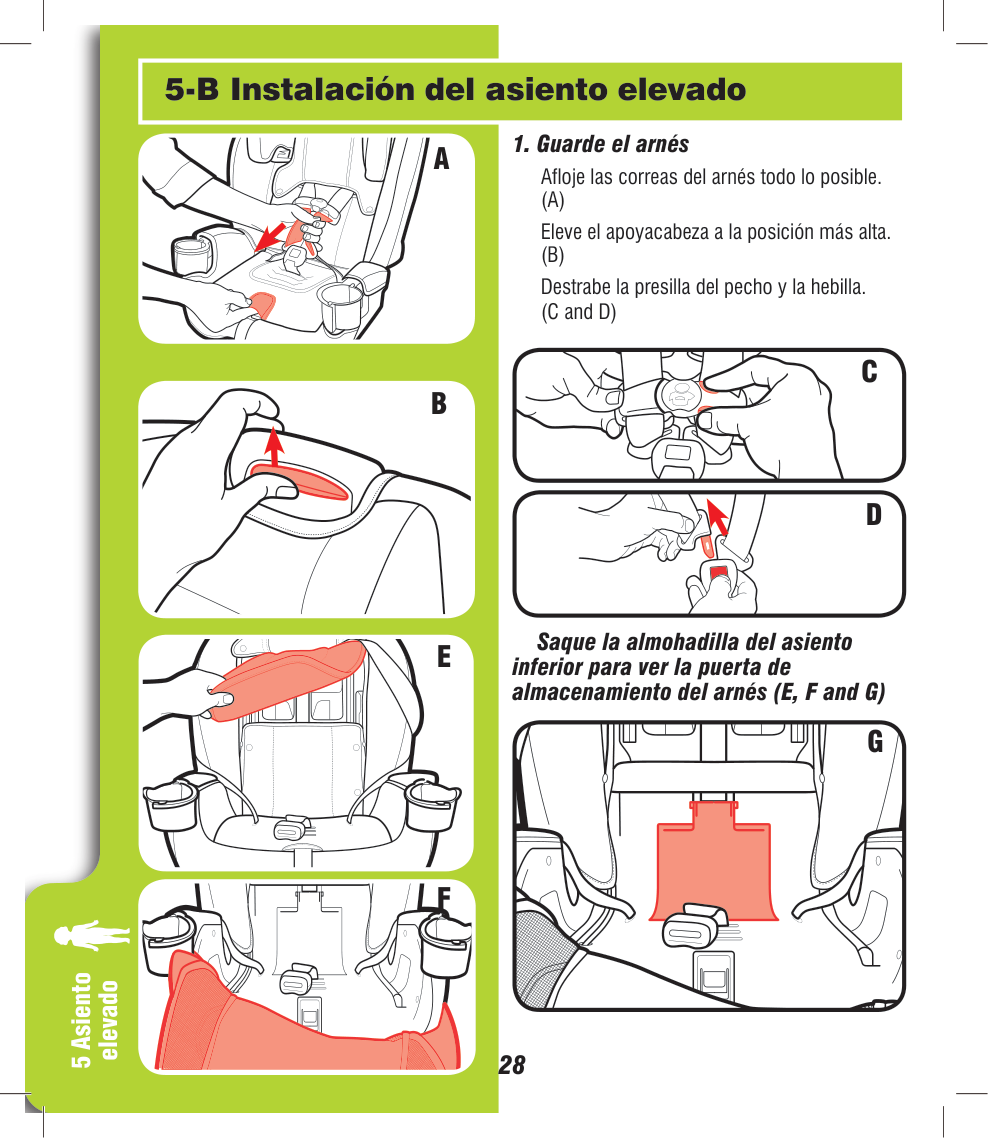

5 Asiento elevado 28

(A)

(B)

Saque la almohadilla del asiento inferior para ver la puerta de almacenamiento del arnés (E, F and G)

A

B

C

D

E

F

G

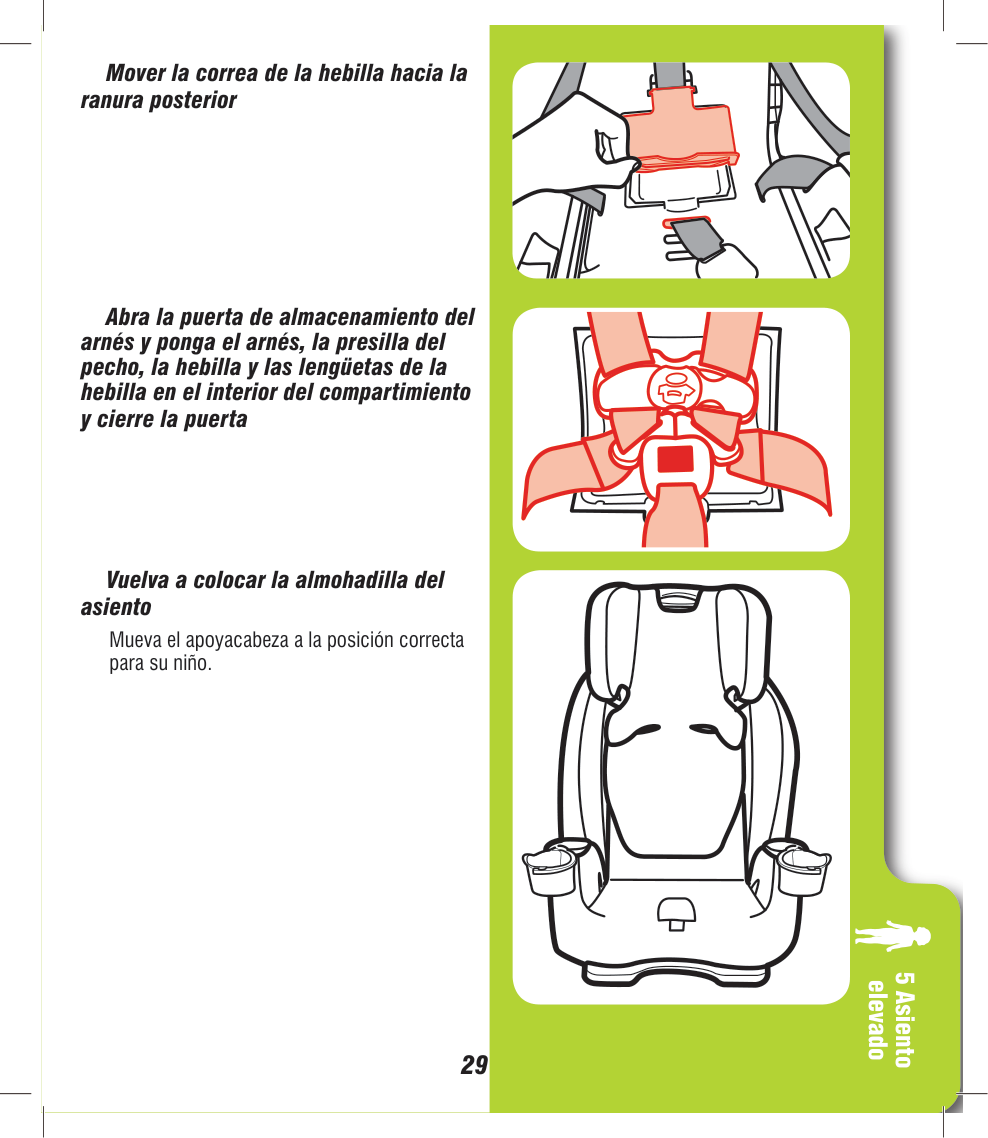

5 Asiento elevado 29

Mover la correa de la hebilla hacia la ranura posterior

Abra la puerta de almacenamiento del arnés y ponga el arnés, la presilla del pecho, la hebilla y las lengüetas de la hebilla en el interior del compartimiento y cierre la puerta

Vuelva a colocar la almohadilla del asiento Mueva el apoyacabeza a la posición correcta para su niño.

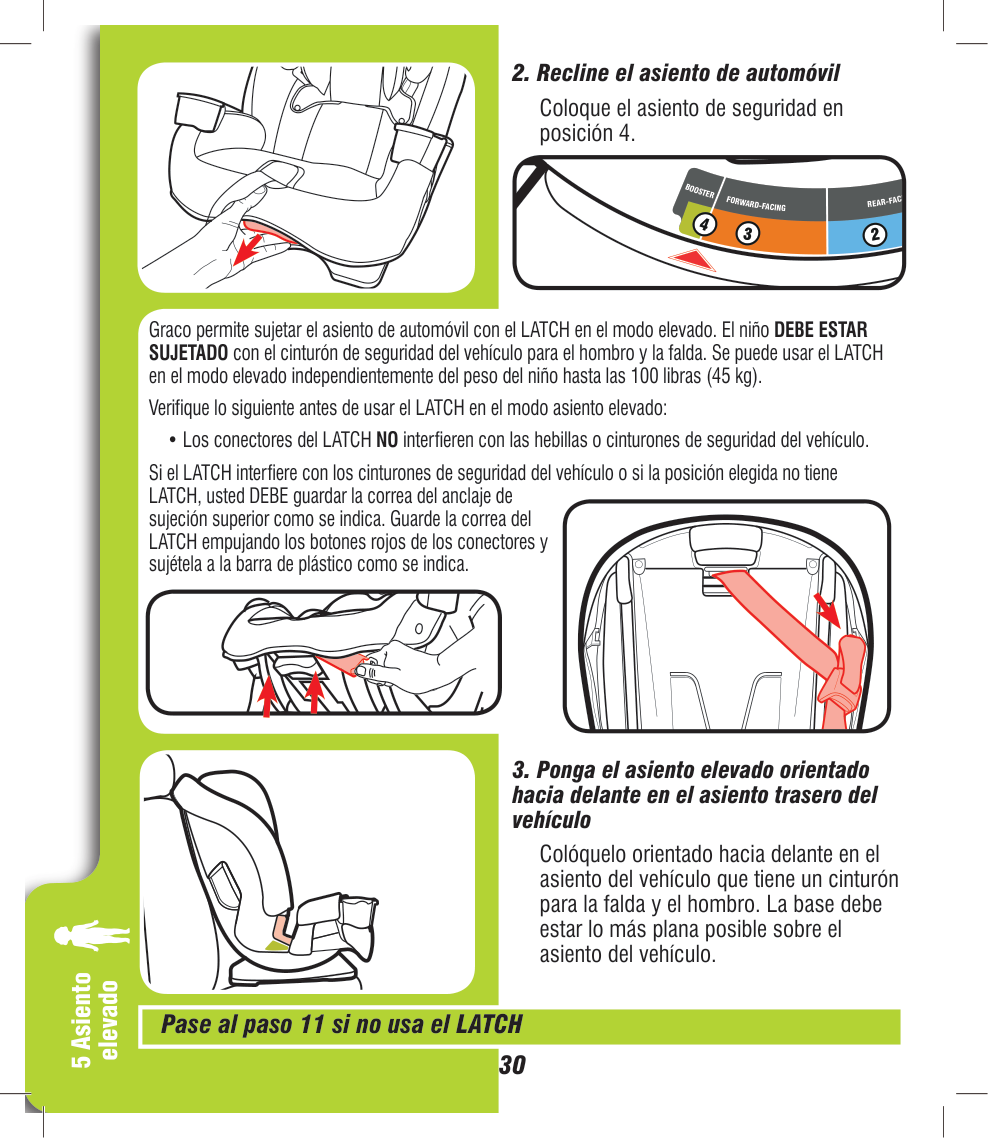

5 Asiento elevado 30 Graco permite sujetar el asiento de automóvil con el LATCH en el modo elevado. El niño DEBE ESTAR SUJETADO con el cinturón de seguridad del vehículo para el hombro y la falda. Se puede usar el LATCH en el modo elevado independientemente del peso del niño hasta las 100 libras (45 kg). Verifique lo siguiente antes de usar el LATCH en el modo asiento elevado:

Forw

Ard-

Faci

Ng

Rear

-Fac

In

Boos

Ter

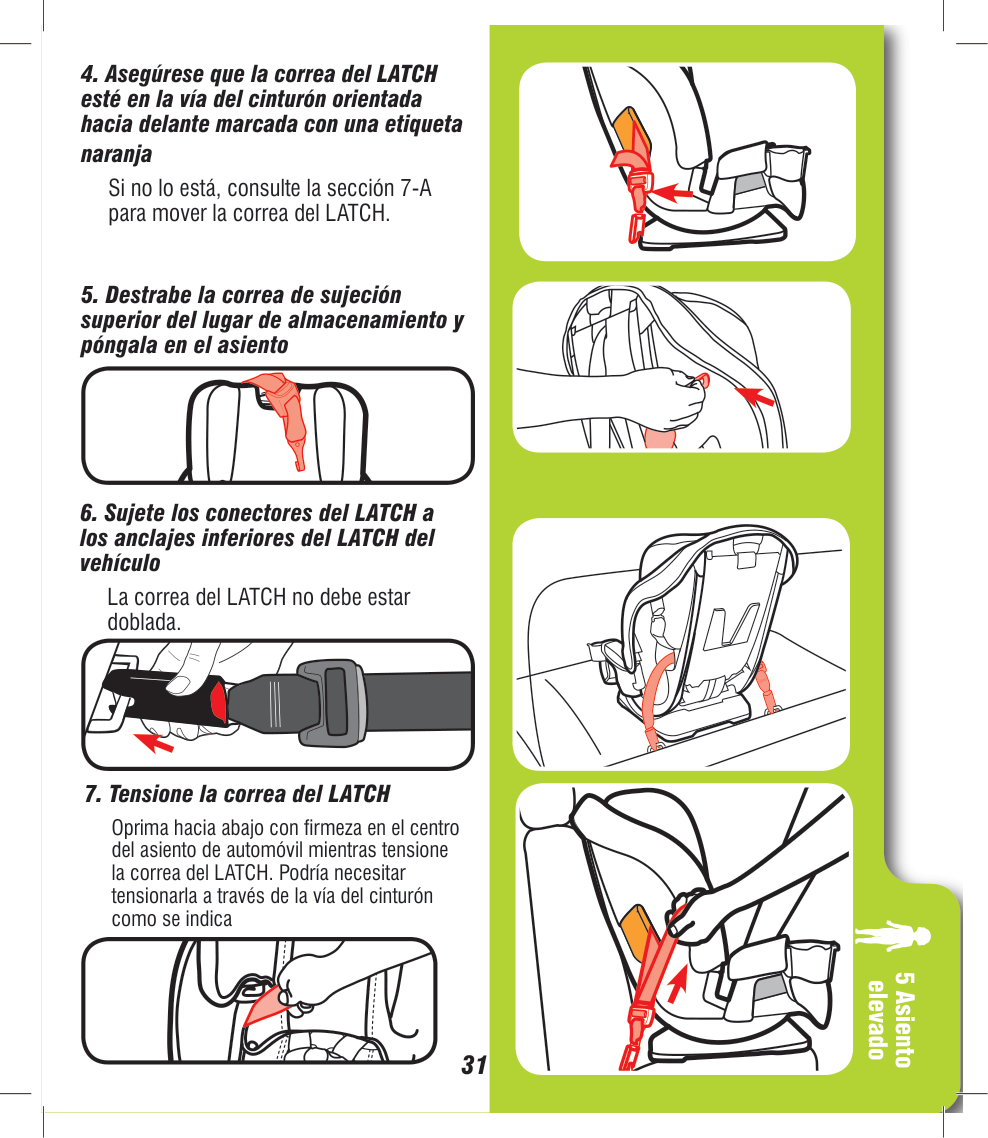

5 Asiento elevado 31

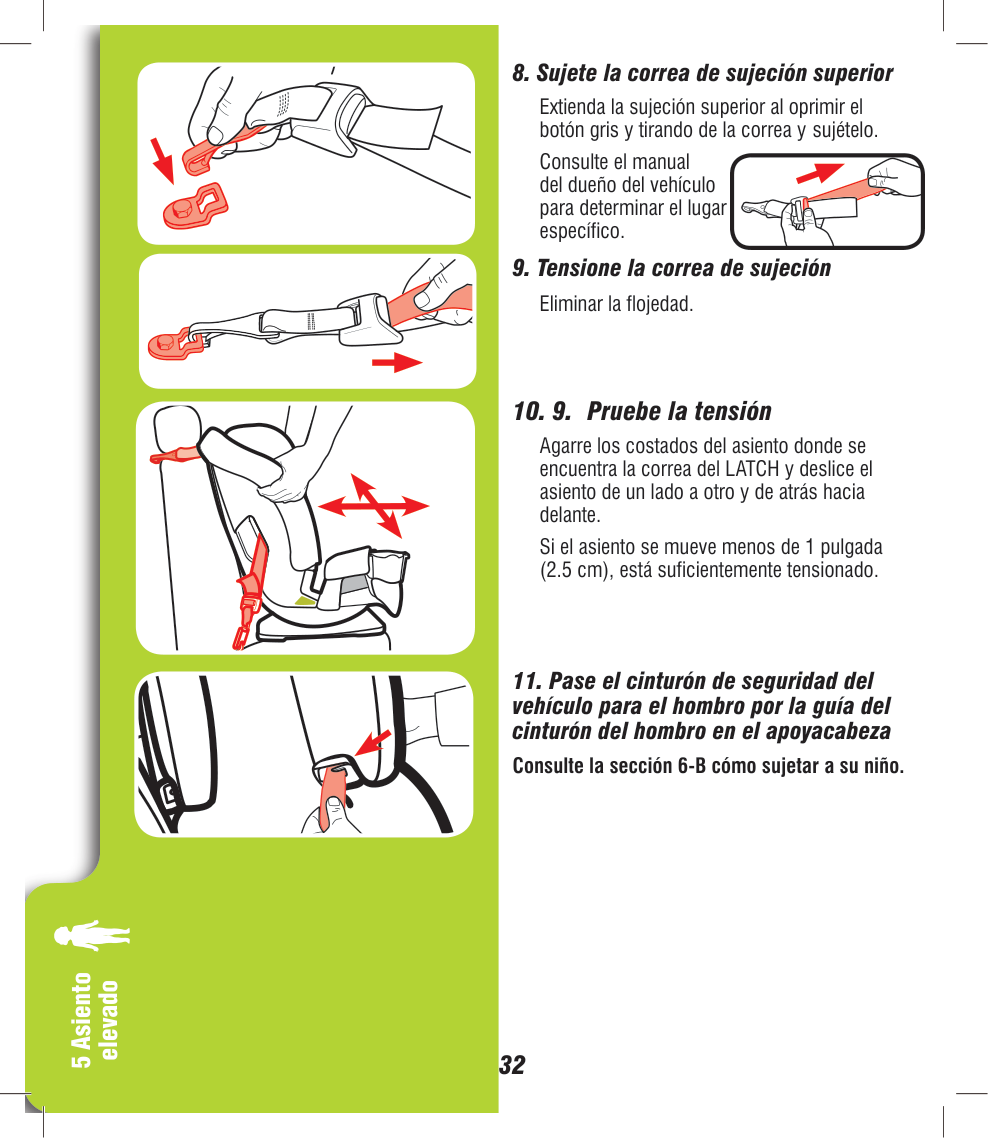

5 Asiento elevado 32

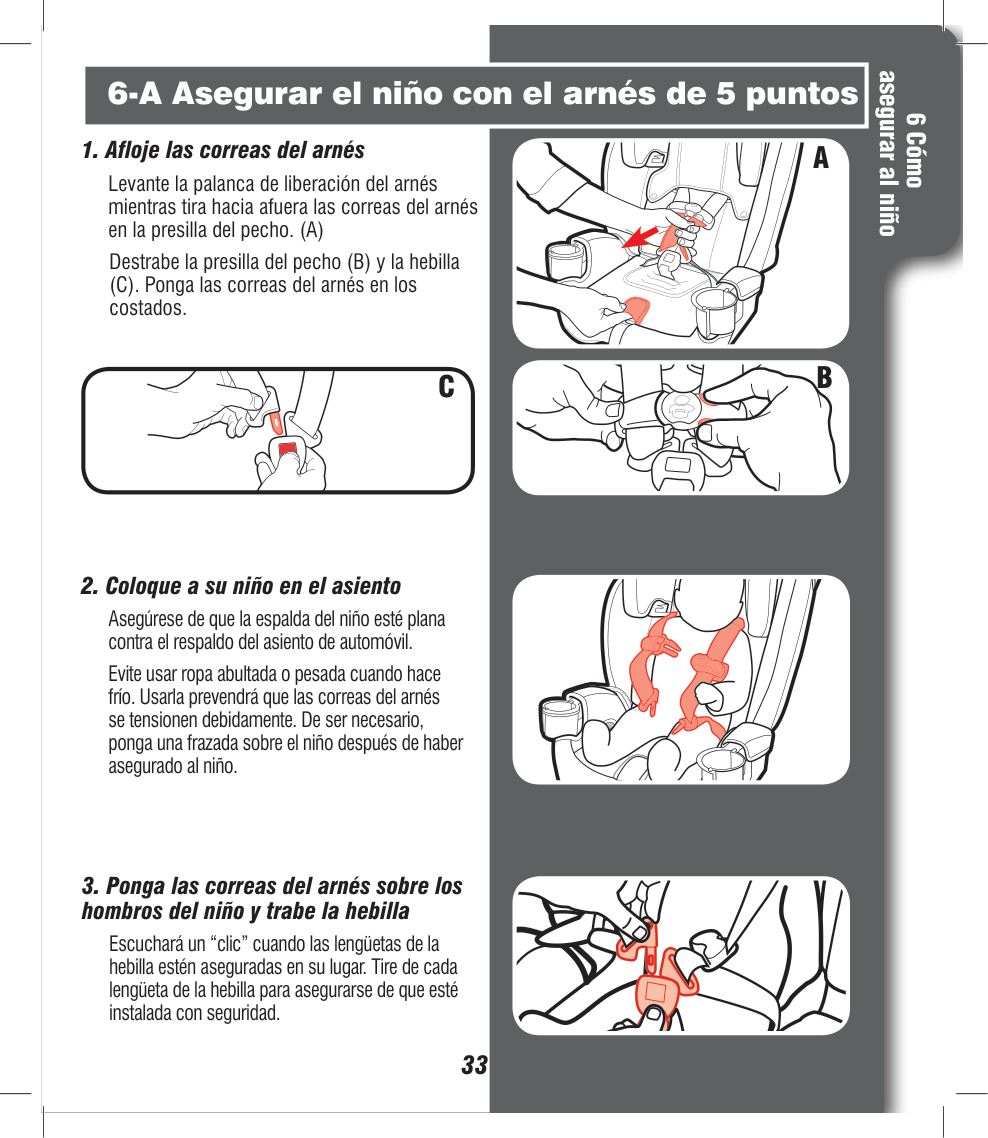

6 Cómo asegurar al niño 33

A

C

B

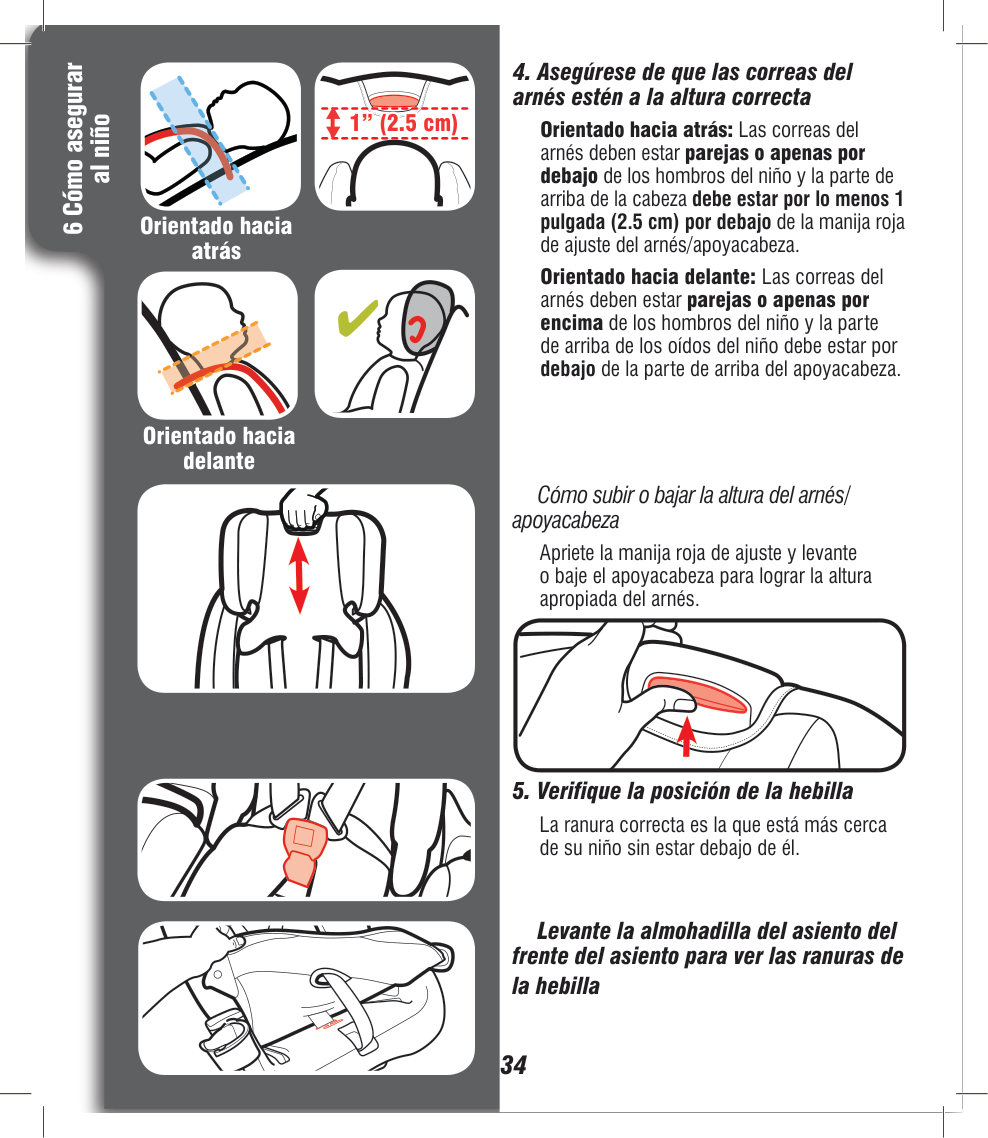

6 Cómo asegurar al niño 34

Cómo subir o bajar la altura del arnés/ apoyacabeza Apriete la manija roja de ajuste y levante o baje el apoyacabeza para lograr la altura apropiada del arnés.

Levante la almohadilla del asiento del frente del asiento para ver las ranuras de la hebilla

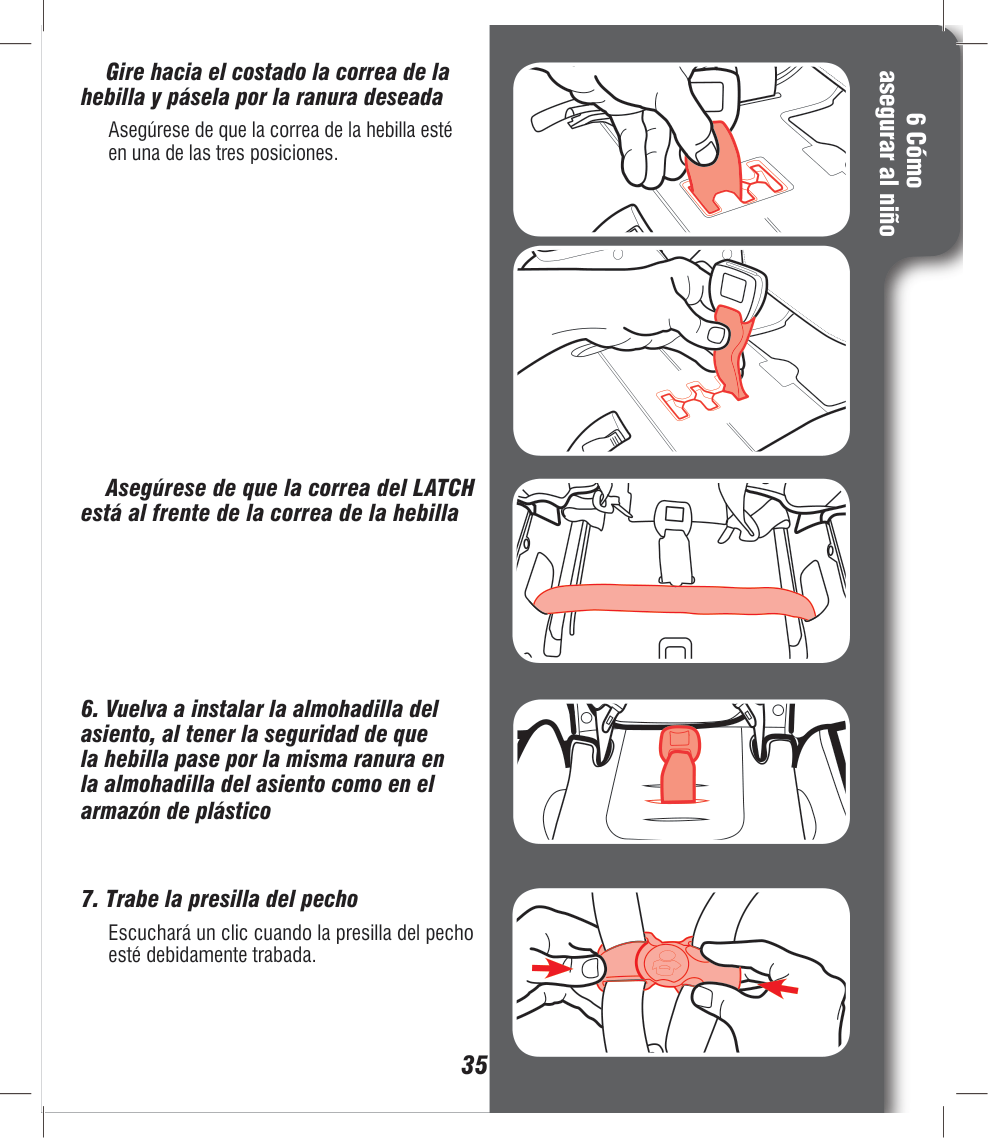

6 Cómo asegurar al niño 35

Gire hacia el costado la correa de la hebilla y pásela por la ranura deseada Asegúrese de que la correa de la hebilla esté en una de las tres posiciones.

Asegúrese de que la correa del LATCH está al frente de la correa de la hebilla

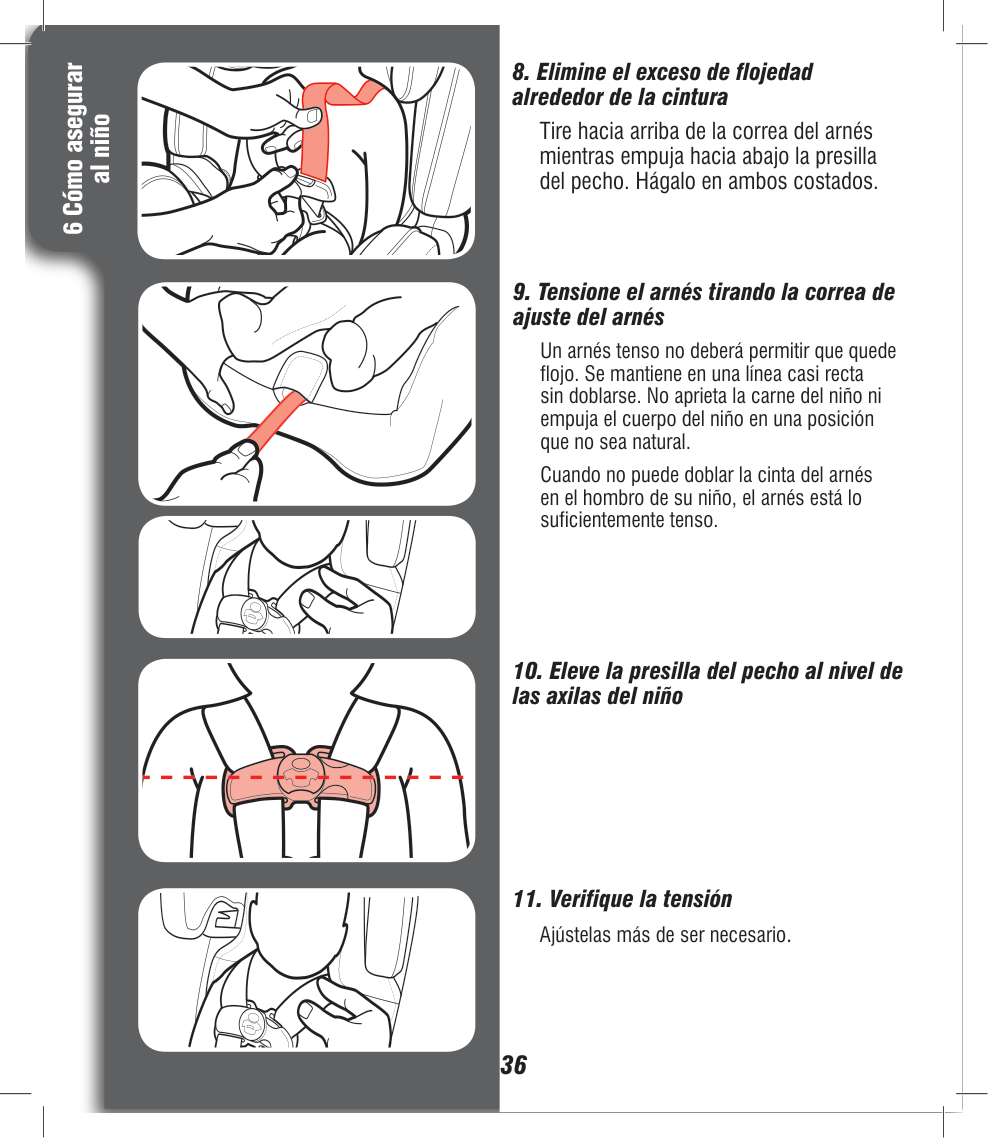

6 Cómo asegurar al niño 36

6 Cómo asegurar al niño 37

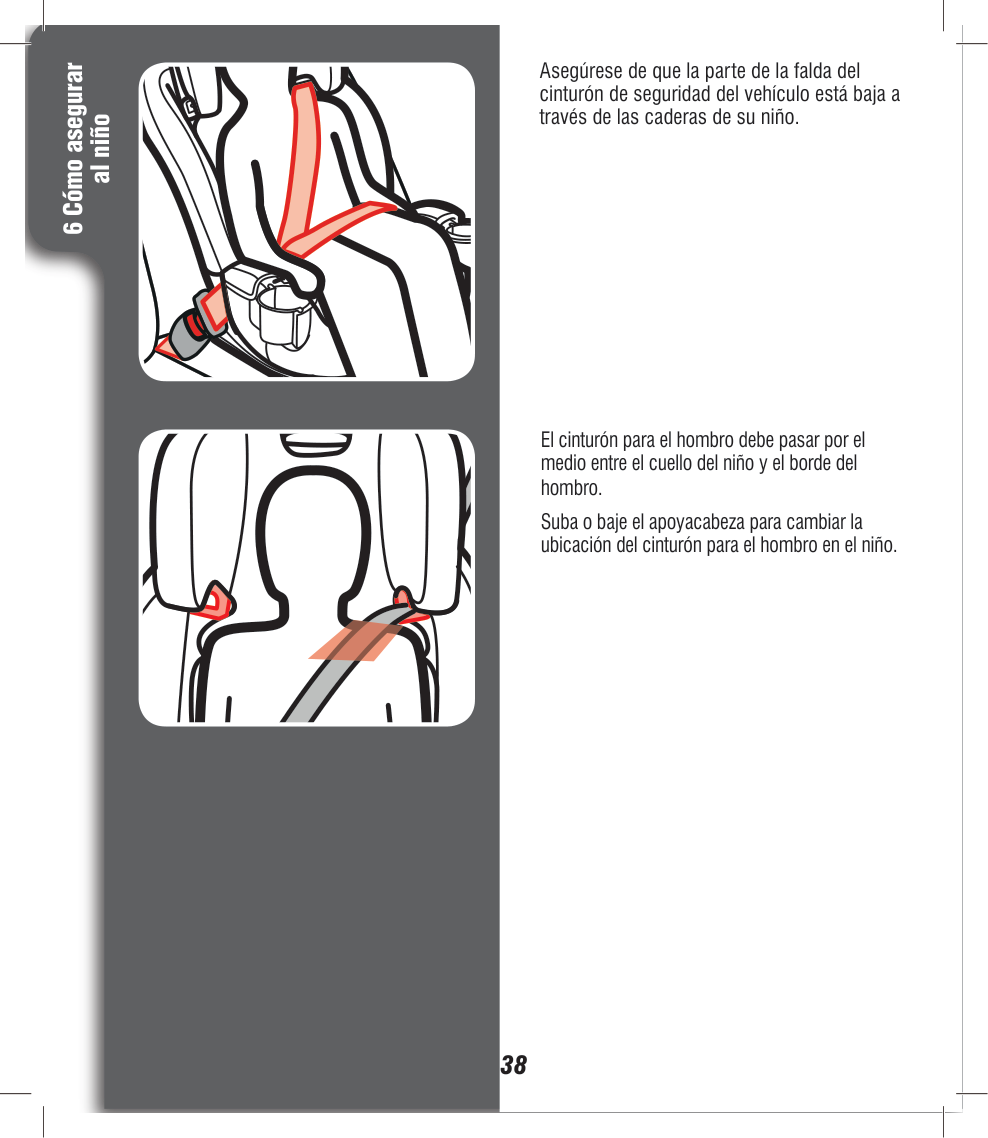

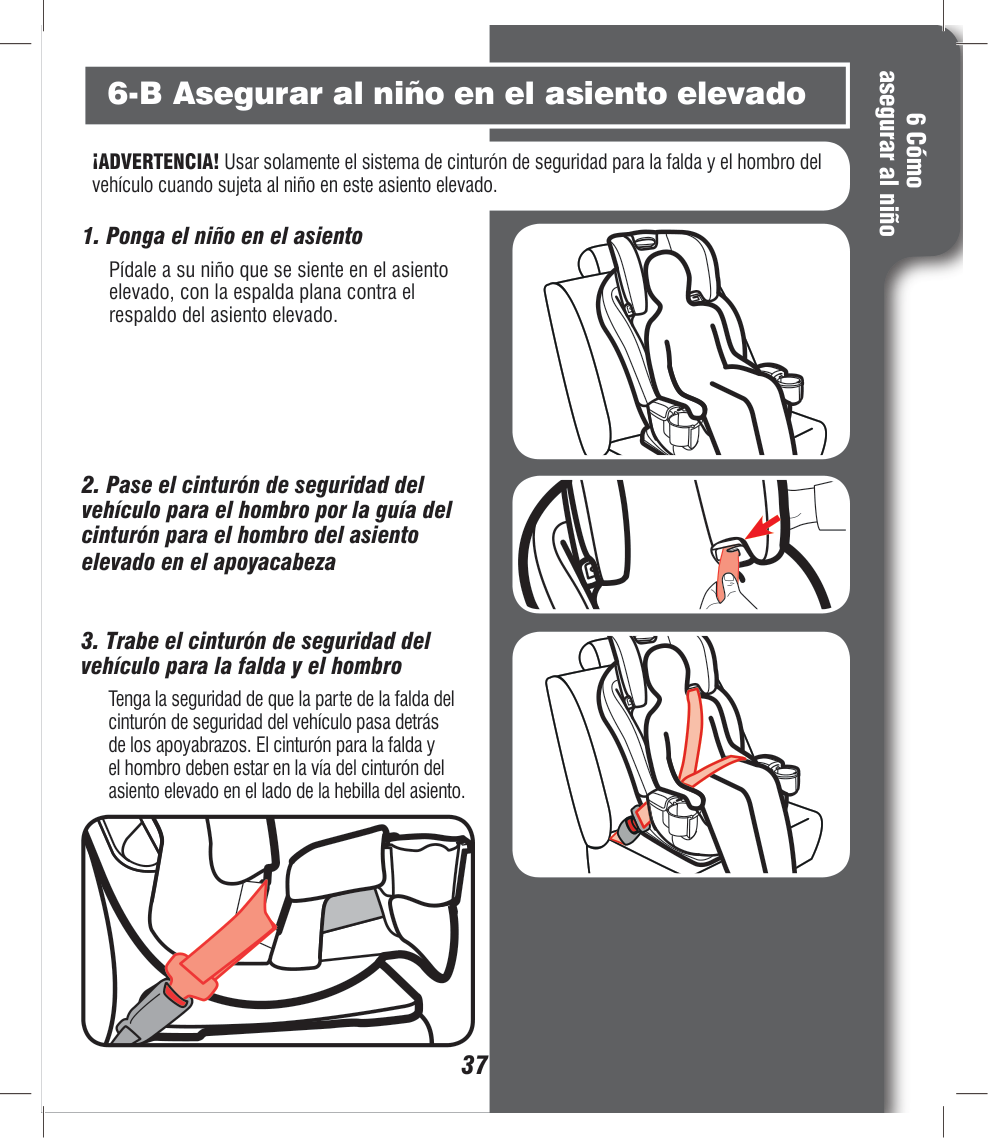

6 Cómo asegurar al niño 38 Asegúrese de que la parte de la falda del cinturón de seguridad del vehículo está baja a través de las caderas de su niño. El cinturón para el hombro debe pasar por el medio entre el cuello del niño y el borde del hombro. Suba o baje el apoyacabeza para cambiar la ubicación del cinturón para el hombro en el niño.

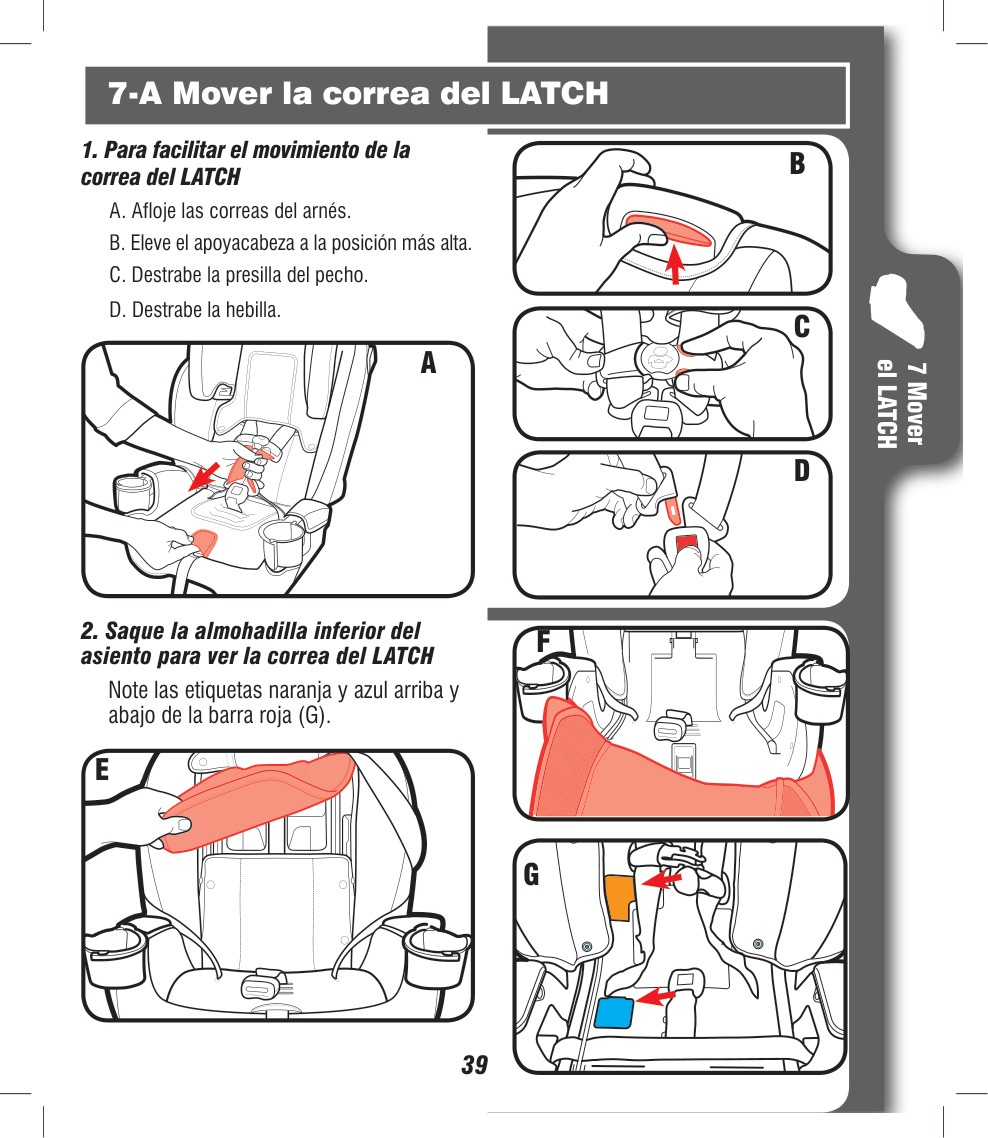

7 Mover el LATCH 7-A Mover la correa del LATCH

E

F

G

A

B

C

D

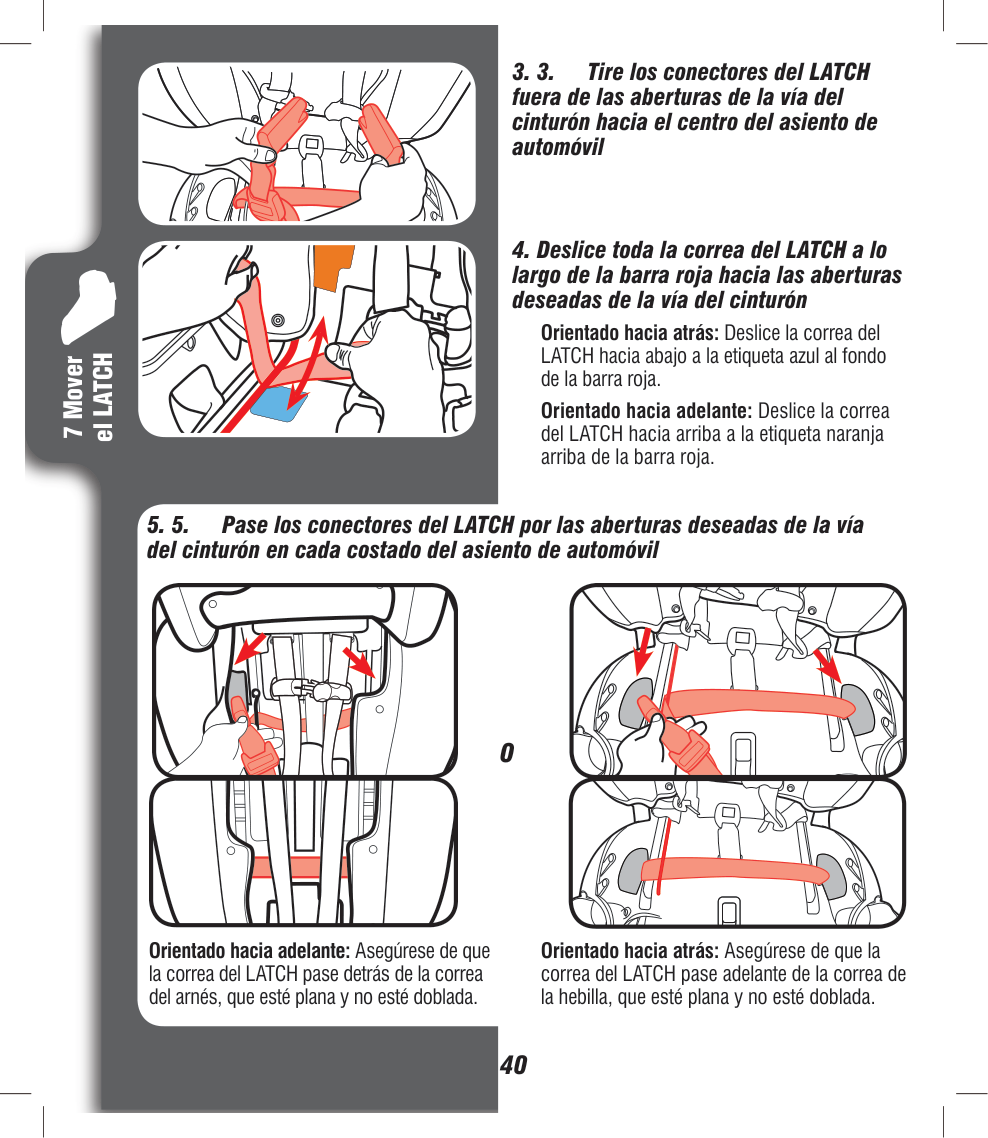

7 Mover el LATCH 40

O

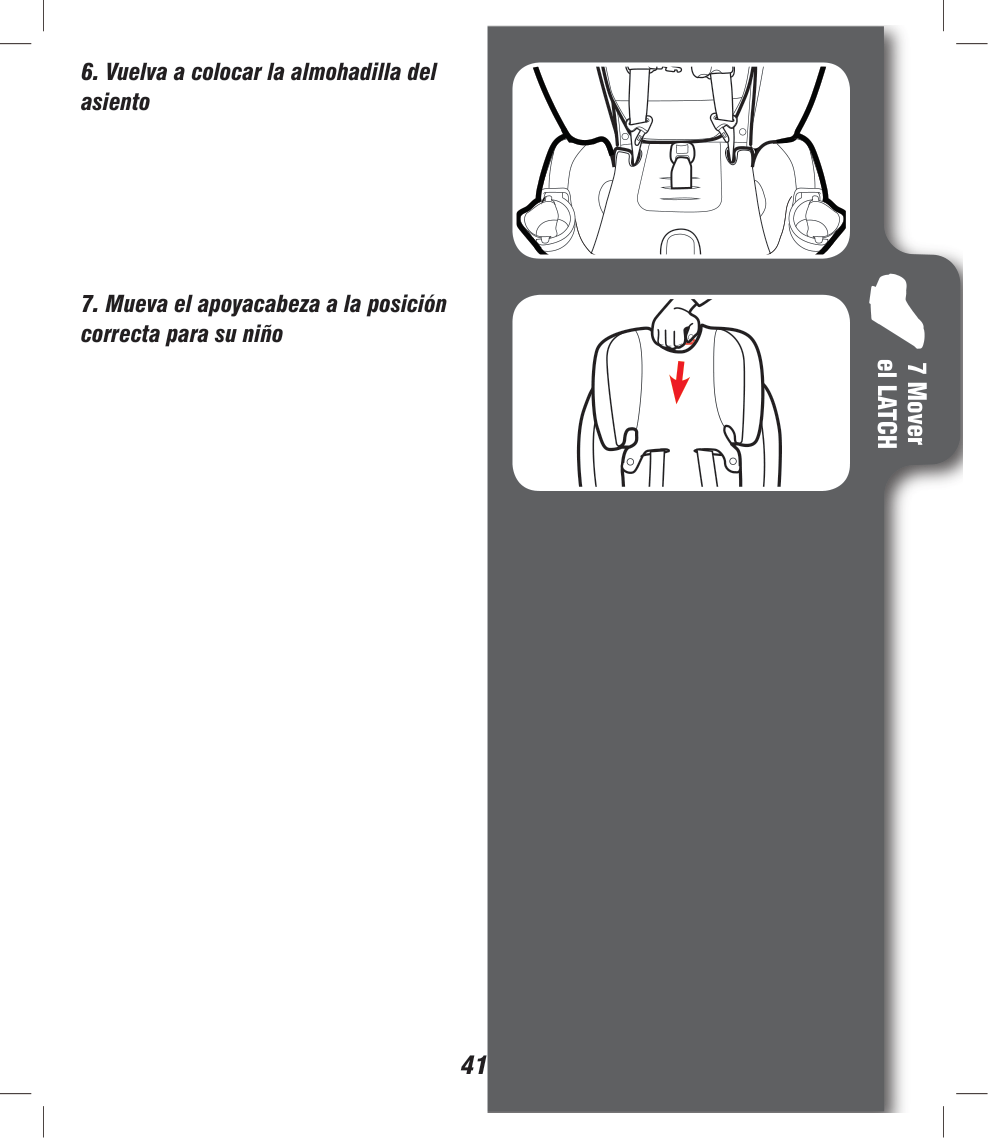

7 Mover el LATCH 41

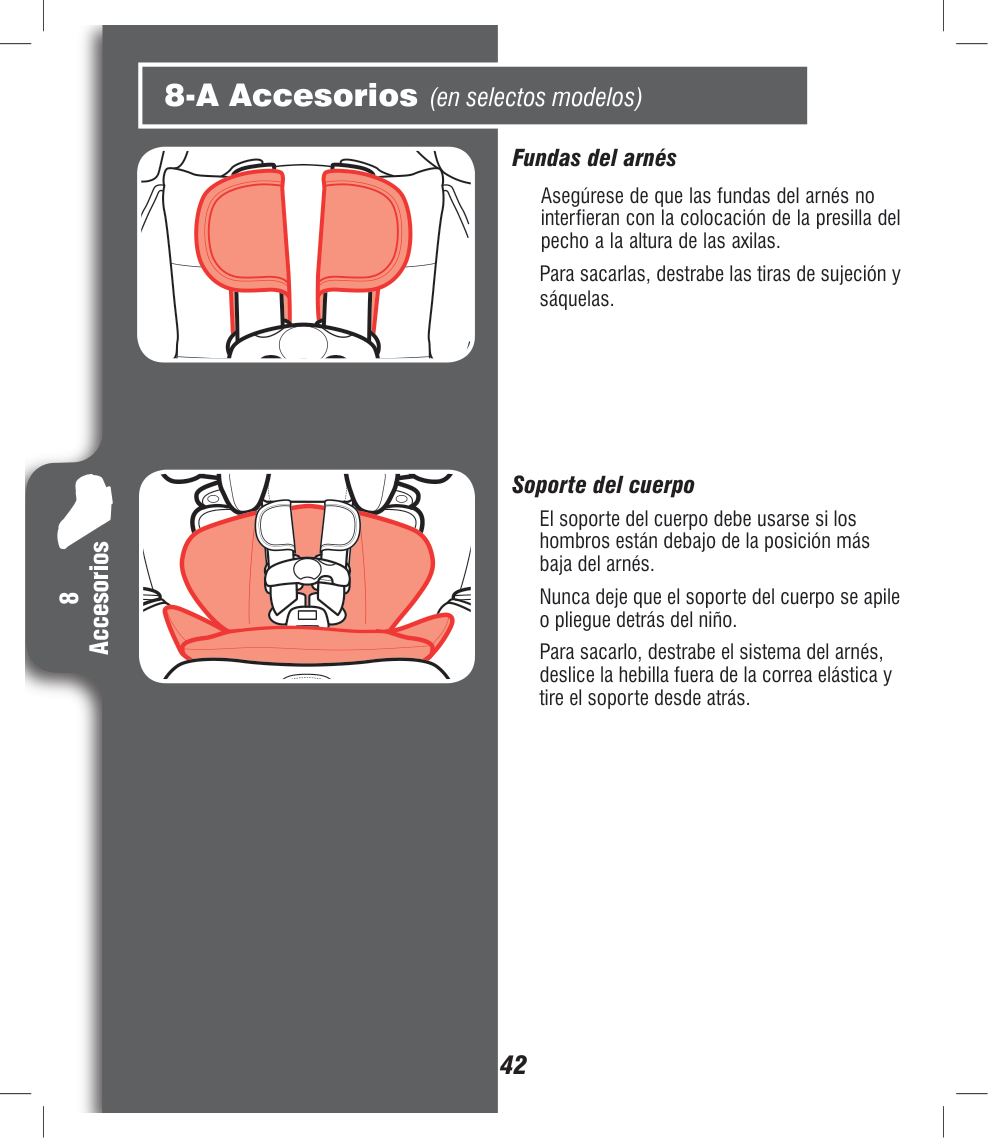

8 Accesorios 42 Fundas del arnés Asegúrese de que las fundas del arnés no interfieran con la colocación de la presilla del pecho a la altura de las axilas. Para sacarlas, destrabe las tiras de sujeción y sáquelas. 8-A Accesorios (en selectos modelos) Soporte del cuerpo El soporte del cuerpo debe usarse si los hombros están debajo de la posición más baja del arnés. Nunca deje que el soporte del cuerpo se apile o pliegue detrás del niño. Para sacarlo, destrabe el sistema del arnés, deslice la hebilla fuera de la correa elástica y tire el soporte desde atrás.

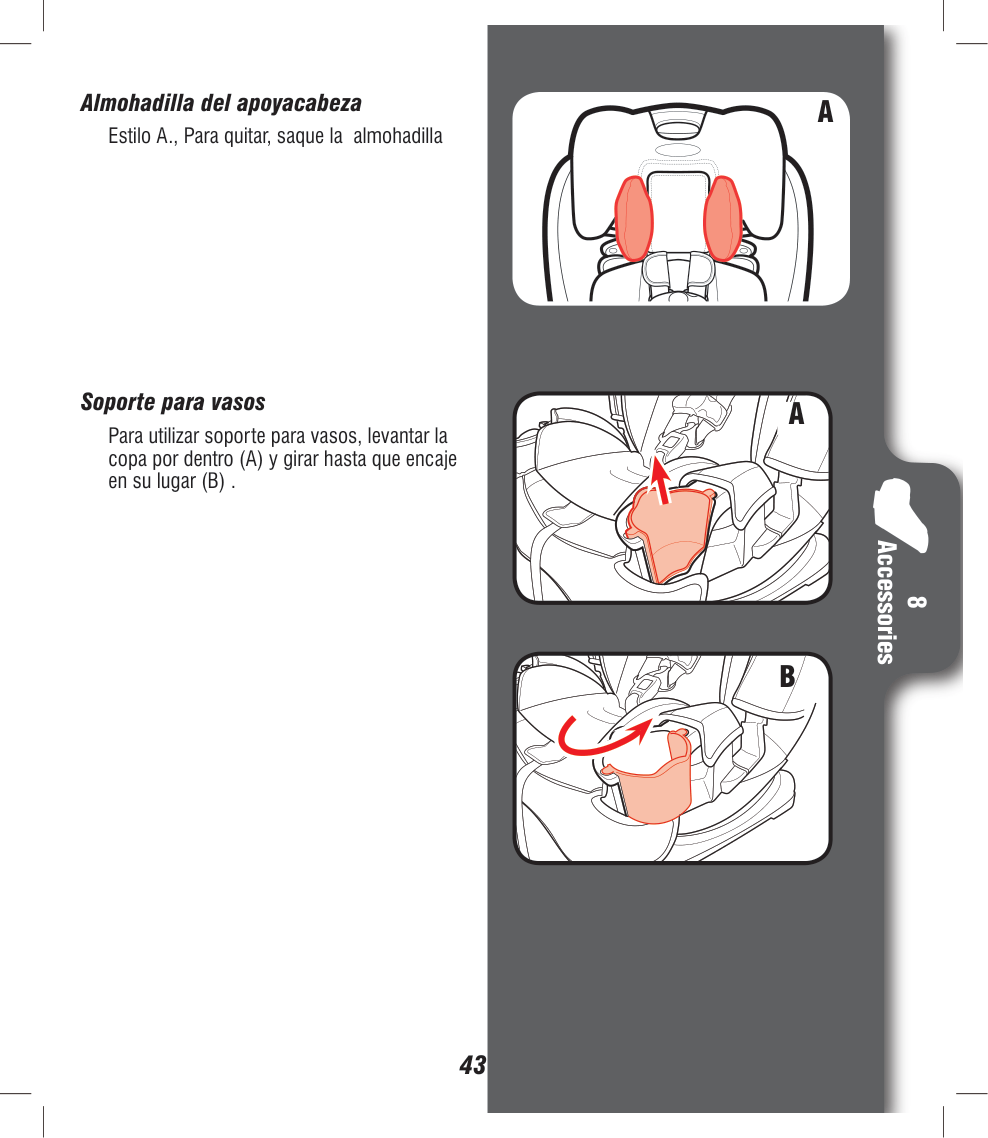

8 Accessories 43 Almohadilla del apoyacabeza Estilo A., Para quitar, saque la almohadilla Soporte para vasos Para utilizar soporte para vasos, levantar la copa por dentro (A) y girar hasta que encaje en su lugar (B) .

A

A

B

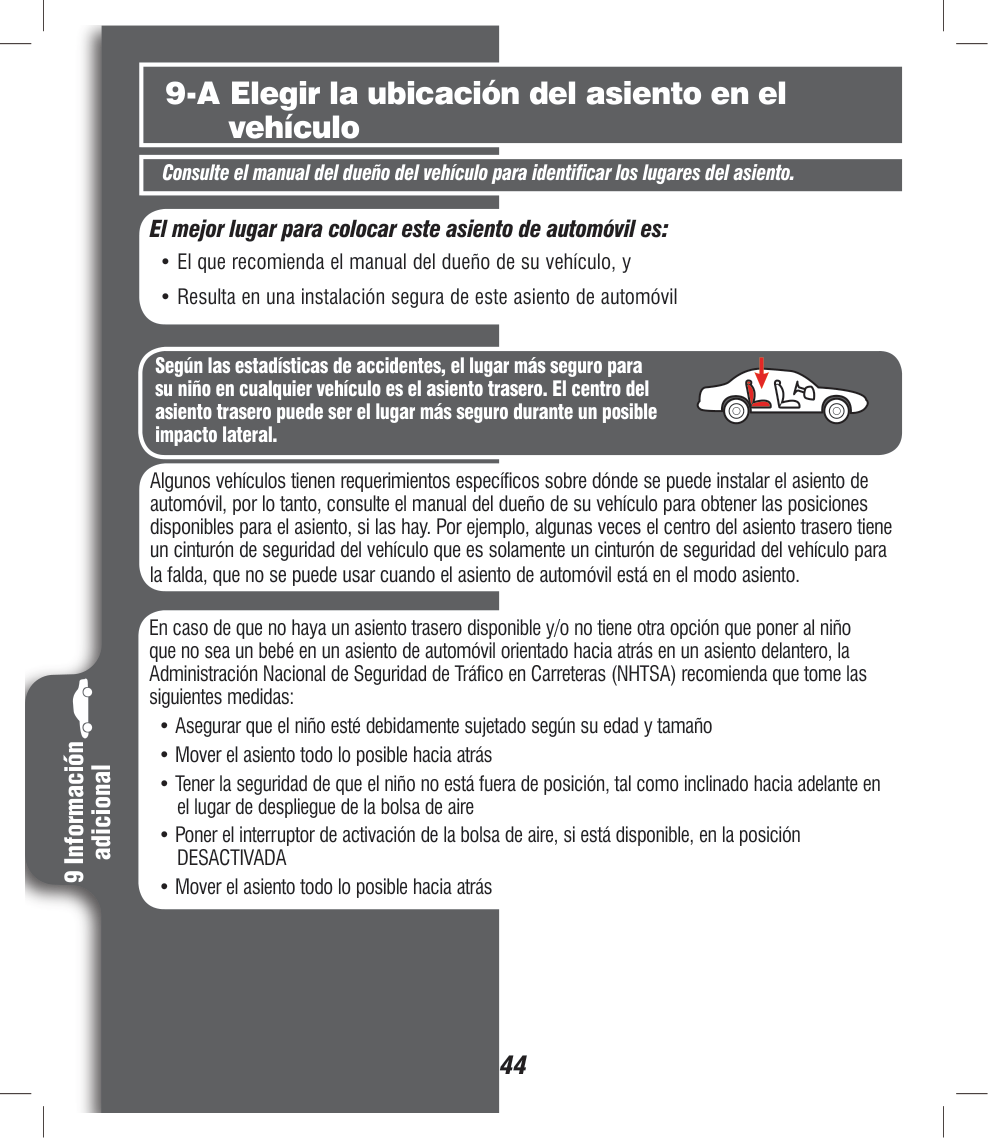

9 Información adicional 44 9-A Elegir la ubicación del asiento en el vehículo Según las estadísticas de accidentes, el lugar más seguro para su niño en cualquier vehículo es el asiento trasero. El centro del asiento trasero puede ser el lugar más seguro durante un posible impacto lateral. Consulte el manual del dueño del vehículo para identificar los lugares del asiento. El mejor lugar para colocar este asiento de automóvil es:

Desactivada

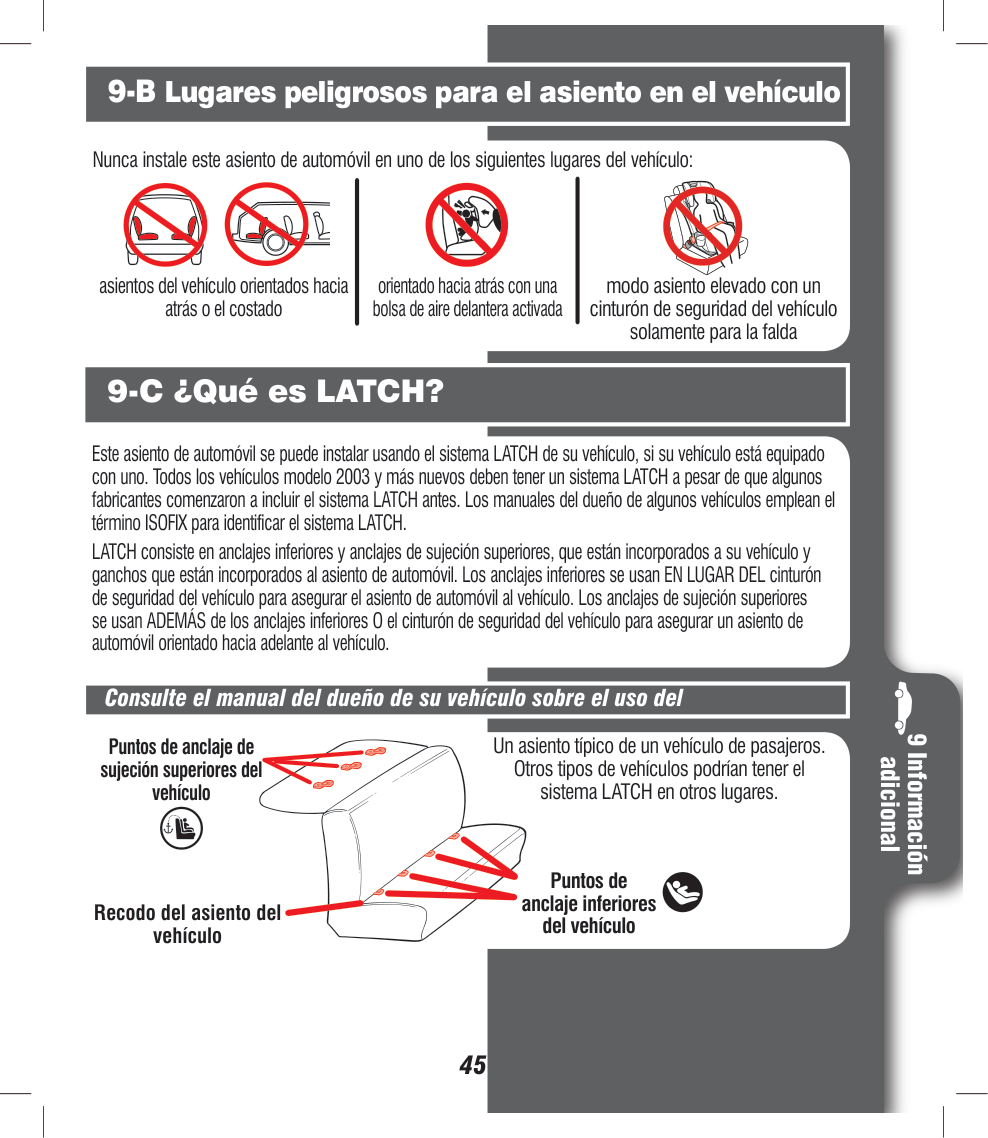

9 Información adicional 45 9-B Lugares peligrosos para el asiento en el vehículo Nunca instale este asiento de automóvil en uno de los siguientes lugares del vehículo: asientos del vehículo orientados hacia atrás o el costado orientado hacia atrás con una bolsa de aire delantera activada modo asiento elevado con un cinturón de seguridad del vehículo solamente para la falda 9-C ¿Qué es LATCH? Este asiento de automóvil se puede instalar usando el sistema LATCH de su vehículo, si su vehículo está equipado con uno. Todos los vehículos modelo 2003 y más nuevos deben tener un sistema LATCH a pesar de que algunos fabricantes comenzaron a incluir el sistema LATCH antes. Los manuales del dueño de algunos vehículos emplean el término ISOFIX para identificar el sistema LATCH. LATCH consiste en anclajes inferiores y anclajes de sujeción superiores, que están incorporados a su vehículo y ganchos que están incorporados al asiento de automóvil. Los anclajes inferiores se usan EN LUGAR DEL cinturón de seguridad del vehículo para asegurar el asiento de automóvil al vehículo. Los anclajes de sujeción superiores se usan ADEMÁS de los anclajes inferiores O el cinturón de seguridad del vehículo para asegurar un asiento de automóvil orientado hacia adelante al vehículo. Puntos de anclaje de sujeción superiores del vehículo Puntos de anclaje inferiores del vehículo Un asiento típico de un vehículo de pasajeros. Otros tipos de vehículos podrían tener el sistema LATCH en otros lugares. Recodo del asiento del vehículo Consulte el manual del dueño de su vehículo sobre el uso del

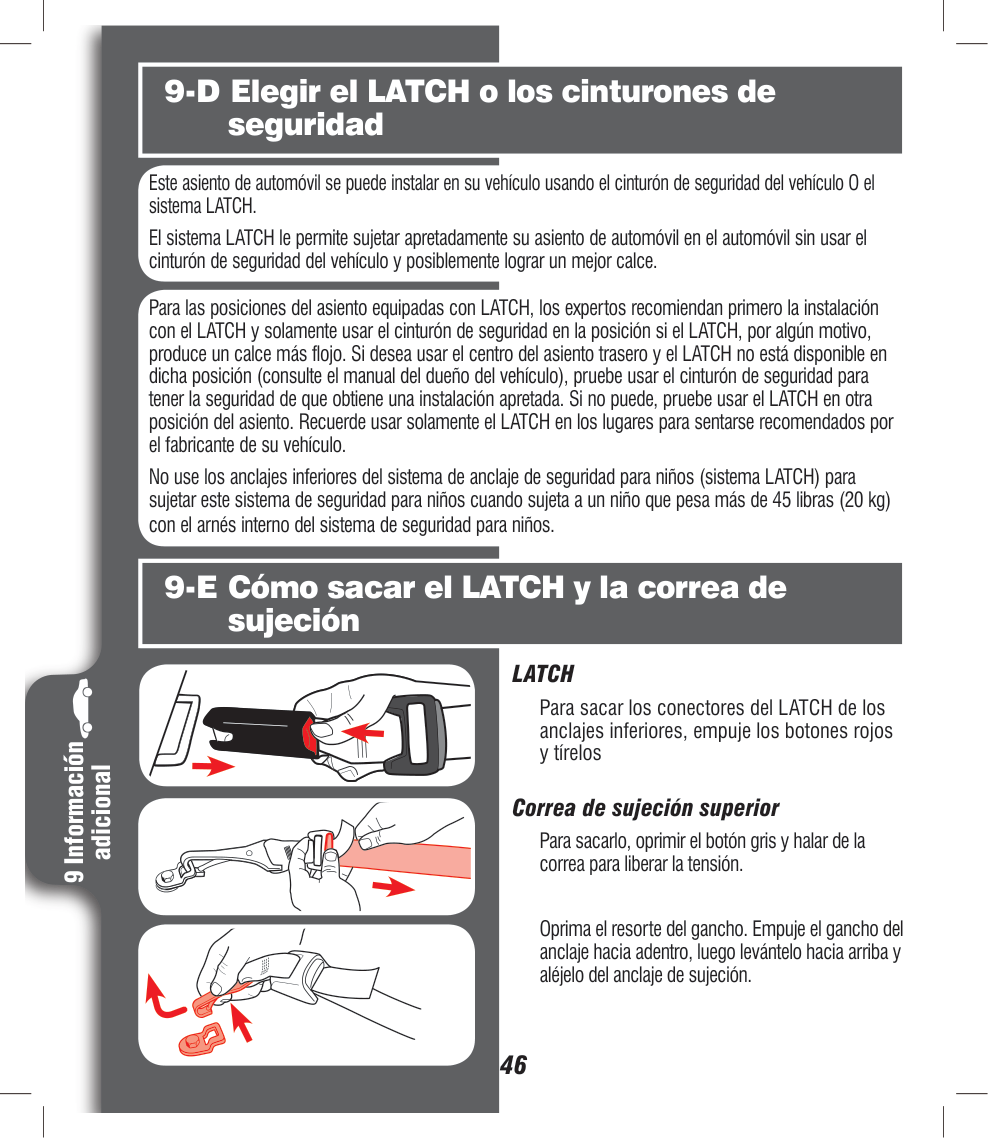

9 Información adicional 46 Para las posiciones del asiento equipadas con LATCH, los expertos recomiendan primero la instalación con el LATCH y solamente usar el cinturón de seguridad en la posición si el LATCH, por algún motivo, produce un calce más flojo. Si desea usar el centro del asiento trasero y el LATCH no está disponible en dicha posición (consulte el manual del dueño del vehículo), pruebe usar el cinturón de seguridad para tener la seguridad de que obtiene una instalación apretada. Si no puede, pruebe usar el LATCH en otra posición del asiento. Recuerde usar solamente el LATCH en los lugares para sentarse recomendados por el fabricante de su vehículo. No use los anclajes inferiores del sistema de anclaje de seguridad para niños (sistema LATCH) para sujetar este sistema de seguridad para niños cuando sujeta a un niño que pesa más de 45 libras (20 kg) con el arnés interno del sistema de seguridad para niños. 9-D Elegir el LATCH o los cinturones de seguridad Este asiento de automóvil se puede instalar en su vehículo usando el cinturón de seguridad del vehículo O el sistema LATCH. El sistema LATCH le permite sujetar apretadamente su asiento de automóvil en el automóvil sin usar el cinturón de seguridad del vehículo y posiblemente lograr un mejor calce. 9-E Cómo sacar el LATCH y la correa de sujeción

Latch

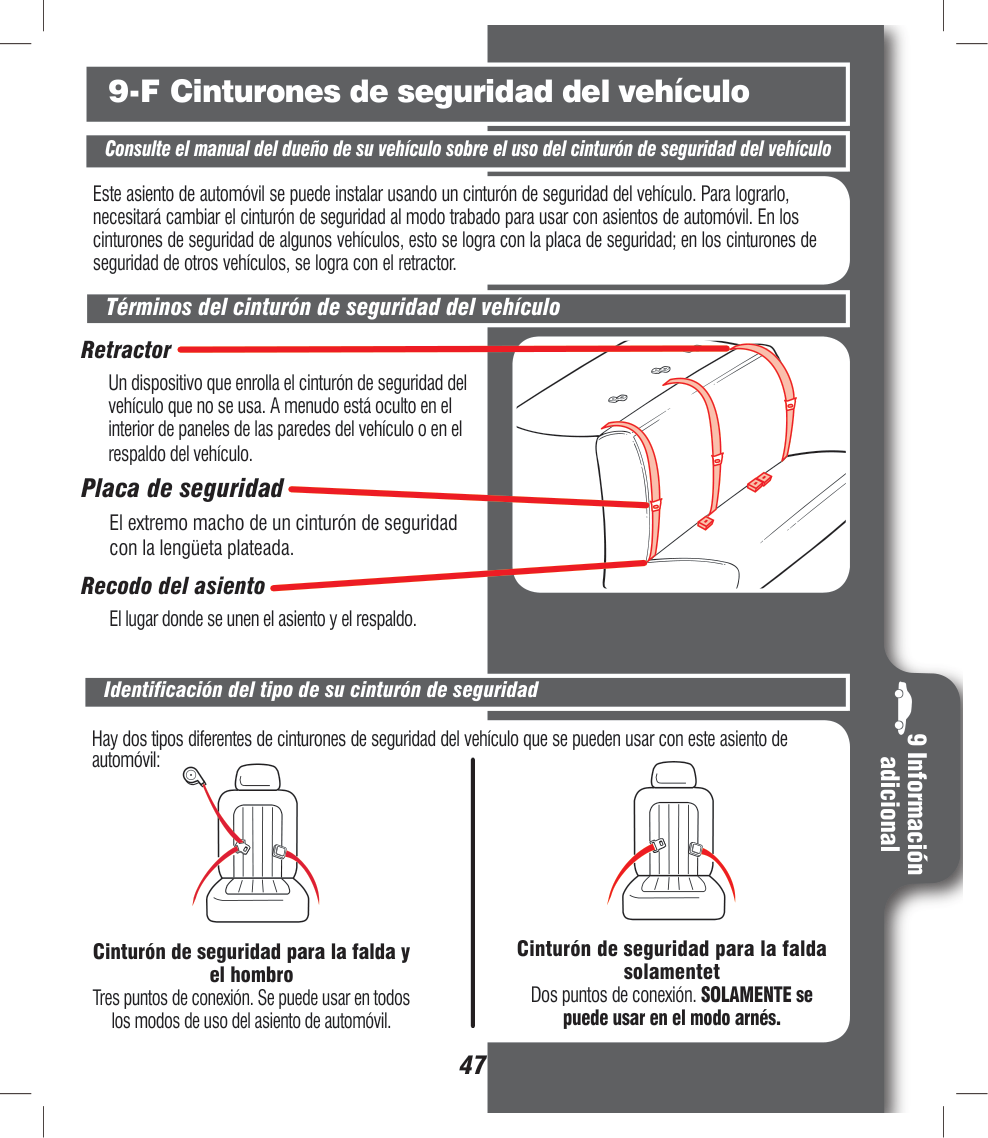

9 Información adicional 47 9-F Cinturones de seguridad del vehículo Este asiento de automóvil se puede instalar usando un cinturón de seguridad del vehículo. Para lograrlo, necesitará cambiar el cinturón de seguridad al modo trabado para usar con asientos de automóvil. En los cinturones de seguridad de algunos vehículos, esto se logra con la placa de seguridad; en los cinturones de seguridad de otros vehículos, se logra con el retractor. Consulte el manual del dueño de su vehículo sobre el uso del cinturón de seguridad del vehículo Retractor Un dispositivo que enrolla el cinturón de seguridad del vehículo que no se usa. A menudo está oculto en el interior de paneles de las paredes del vehículo o en el respaldo del vehículo. Placa de seguridad El extremo macho de un cinturón de seguridad con la lengüeta plateada. Recodo del asiento El lugar donde se unen el asiento y el respaldo. Términos del cinturón de seguridad del vehículo Identificación del tipo de su cinturón de seguridad Hay dos tipos diferentes de cinturones de seguridad del vehículo que se pueden usar con este asiento de automóvil: Cinturón de seguridad para la falda solamentet Dos puntos de conexión. SOLAMENTE se puede usar en el modo arnés. Cinturón de seguridad para la falda y el hombro Tres puntos de conexión. Se puede usar en todos los modos de uso del asiento de automóvil.

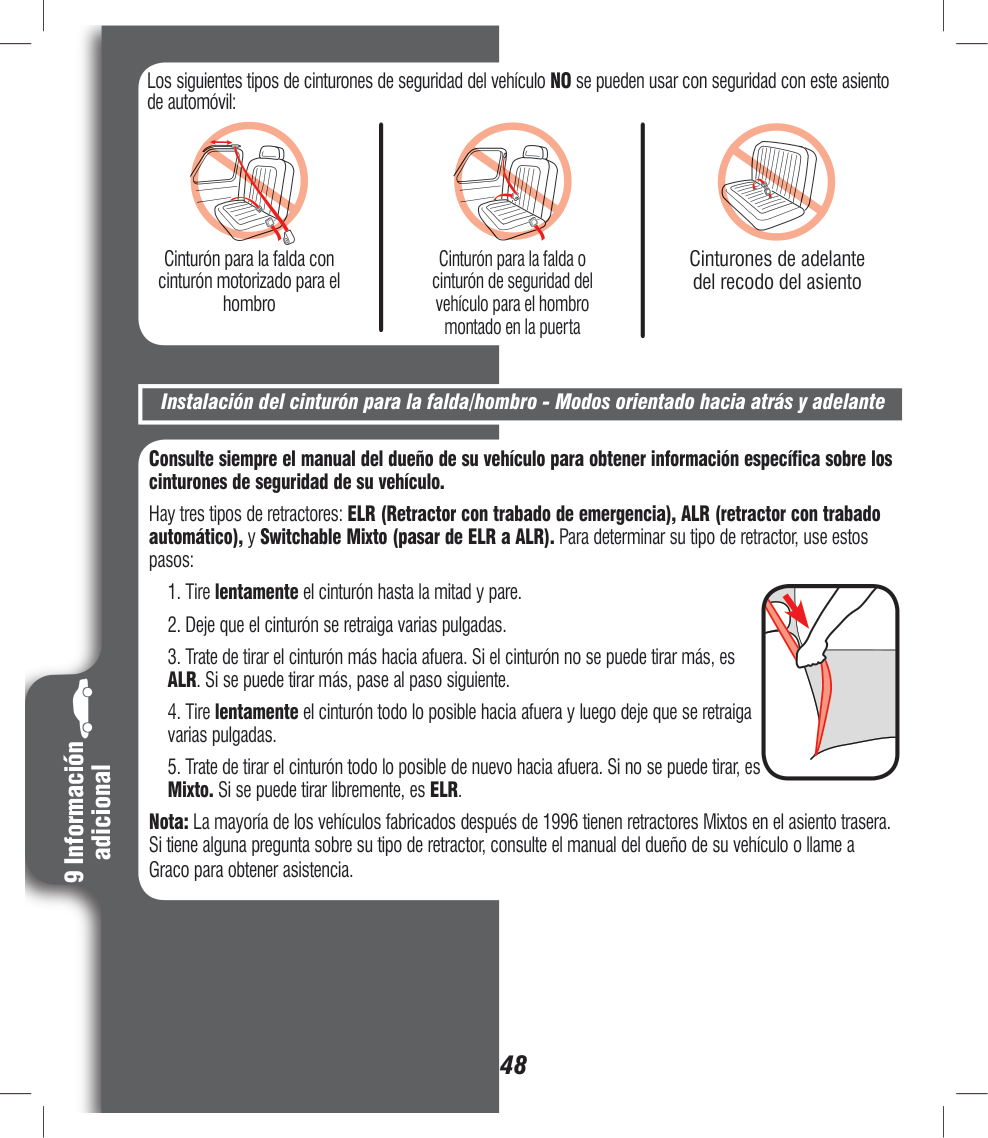

9 Información adicional 48 Los siguientes tipos de cinturones de seguridad del vehículo NO se pueden usar con seguridad con este asiento de automóvil: Cinturón para la falda con cinturón motorizado para el hombro Cinturón para la falda o cinturón de seguridad del vehículo para el hombro montado en la puerta Cinturones de adelante del recodo del asiento Consulte siempre el manual del dueño de su vehículo para obtener información específica sobre los cinturones de seguridad de su vehículo. Hay tres tipos de retractores: ELR (Retractor con trabado de emergencia), ALR (retractor con trabado automático), y Switchable Mixto (pasar de ELR a ALR). Para determinar su tipo de retractor, use estos pasos:

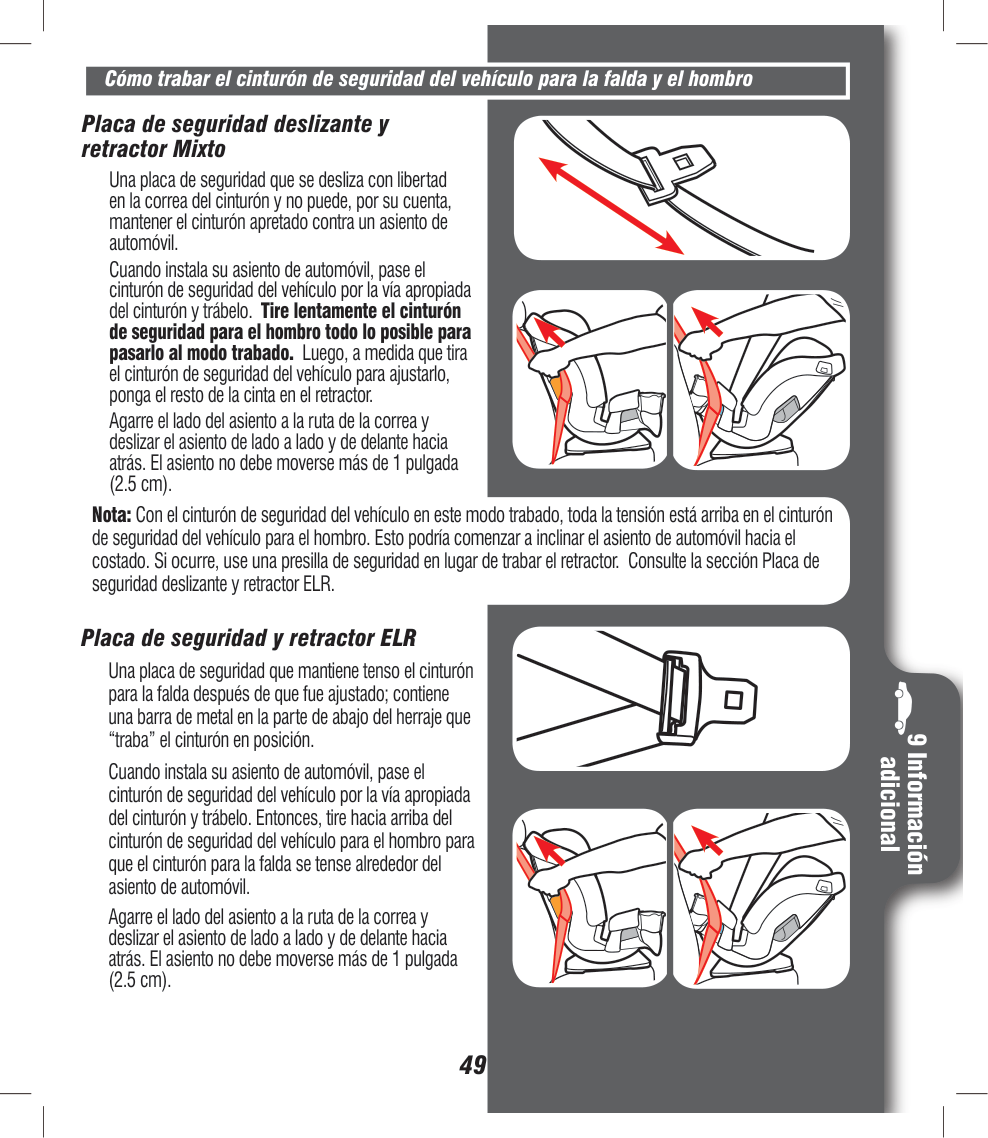

9 Información adicional 49 Cómo trabar el cinturón de seguridad del vehículo para la falda y el hombro Placa de seguridad deslizante y retractor Mixto Una placa de seguridad que se desliza con libertad en la correa del cinturón y no puede, por su cuenta, mantener el cinturón apretado contra un asiento de automóvil. Cuando instala su asiento de automóvil, pase el cinturón de seguridad del vehículo por la vía apropiada del cinturón y trábelo. Tire lentamente el cinturón de seguridad para el hombro todo lo posible para pasarlo al modo trabado. Luego, a medida que tira el cinturón de seguridad del vehículo para ajustarlo, ponga el resto de la cinta en el retractor. Agarre el lado del asiento a la ruta de la correa y deslizar el asiento de lado a lado y de delante hacia atrás. El asiento no debe moverse más de 1 pulgada (2.5 cm). Nota: Con el cinturón de seguridad del vehículo en este modo trabado, toda la tensión está arriba en el cinturón de seguridad del vehículo para el hombro. Esto podría comenzar a inclinar el asiento de automóvil hacia el costado. Si ocurre, use una presilla de seguridad en lugar de trabar el retractor. Consulte la sección Placa de seguridad deslizante y retractor ELR. Placa de seguridad y retractor ELR Una placa de seguridad que mantiene tenso el cinturón para la falda después de que fue ajustado; contiene una barra de metal en la parte de abajo del herraje que “traba” el cinturón en posición. Cuando instala su asiento de automóvil, pase el cinturón de seguridad del vehículo por la vía apropiada del cinturón y trábelo. Entonces, tire hacia arriba del cinturón de seguridad del vehículo para el hombro para que el cinturón para la falda se tense alrededor del asiento de automóvil. Agarre el lado del asiento a la ruta de la correa y deslizar el asiento de lado a lado y de delante hacia atrás. El asiento no debe moverse más de 1 pulgada (2.5 cm).

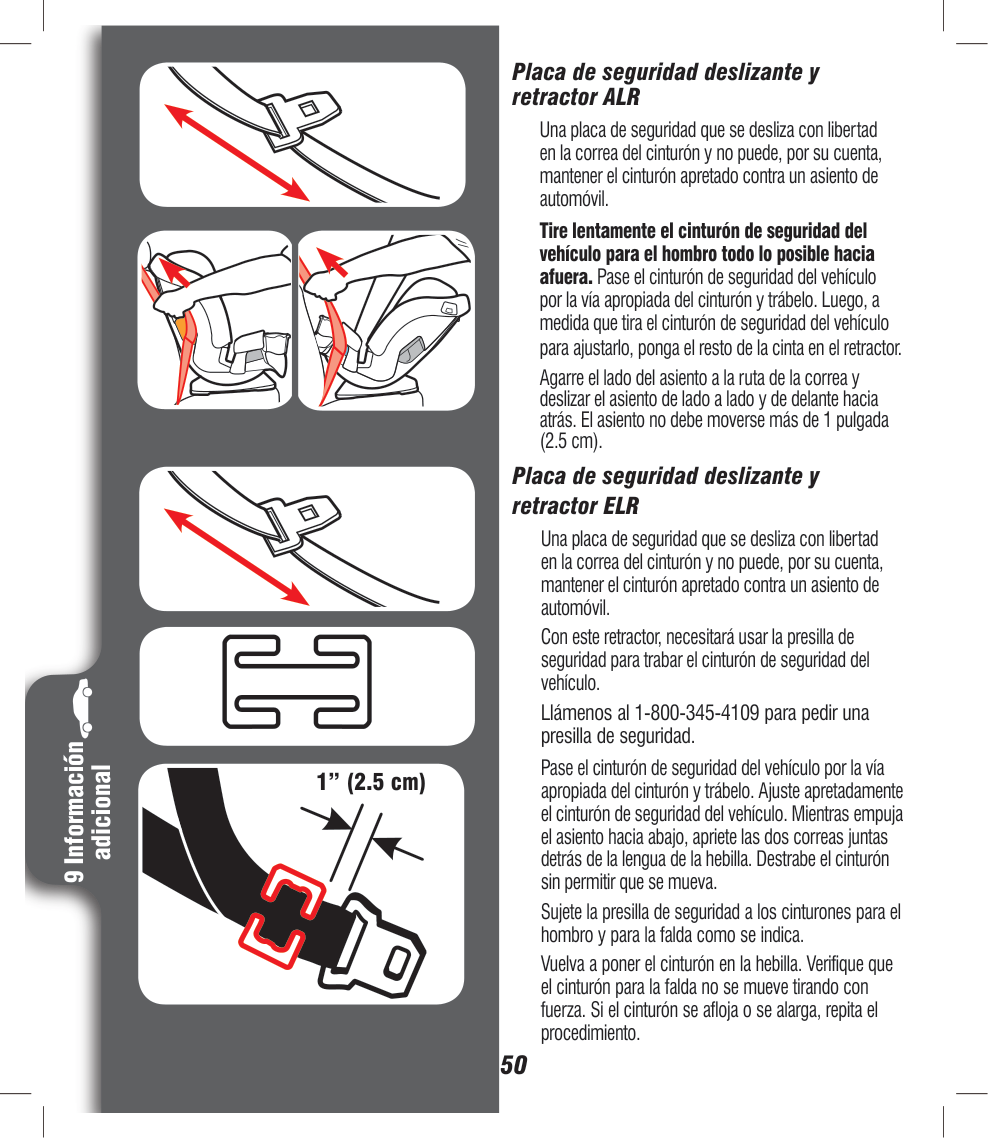

9 Información adicional 50 Placa de seguridad deslizante y retractor ALR Una placa de seguridad que se desliza con libertad en la correa del cinturón y no puede, por su cuenta, mantener el cinturón apretado contra un asiento de automóvil. Tire lentamente el cinturón de seguridad del vehículo para el hombro todo lo posible hacia afuera. Pase el cinturón de seguridad del vehículo por la vía apropiada del cinturón y trábelo. Luego, a medida que tira el cinturón de seguridad del vehículo para ajustarlo, ponga el resto de la cinta en el retractor. Agarre el lado del asiento a la ruta de la correa y deslizar el asiento de lado a lado y de delante hacia atrás. El asiento no debe moverse más de 1 pulgada (2.5 cm). Placa de seguridad deslizante y retractor ELR Una placa de seguridad que se desliza con libertad en la correa del cinturón y no puede, por su cuenta, mantener el cinturón apretado contra un asiento de automóvil. Con este retractor, necesitará usar la presilla de seguridad para trabar el cinturón de seguridad del vehículo. Llámenos al 1-800-345-4109 para pedir una presilla de seguridad. Pase el cinturón de seguridad del vehículo por la vía apropiada del cinturón y trábelo. Ajuste apretadamente el cinturón de seguridad del vehículo. Mientras empuja el asiento hacia abajo, apriete las dos correas juntas detrás de la lengua de la hebilla. Destrabe el cinturón sin permitir que se mueva. Sujete la presilla de seguridad a los cinturones para el hombro y para la falda como se indica. Vuelva a poner el cinturón en la hebilla. Verifique que el cinturón para la falda no se mueve tirando con fuerza. Si el cinturón se afloja o se alarga, repita el procedimiento. 1” (2.5 cm)

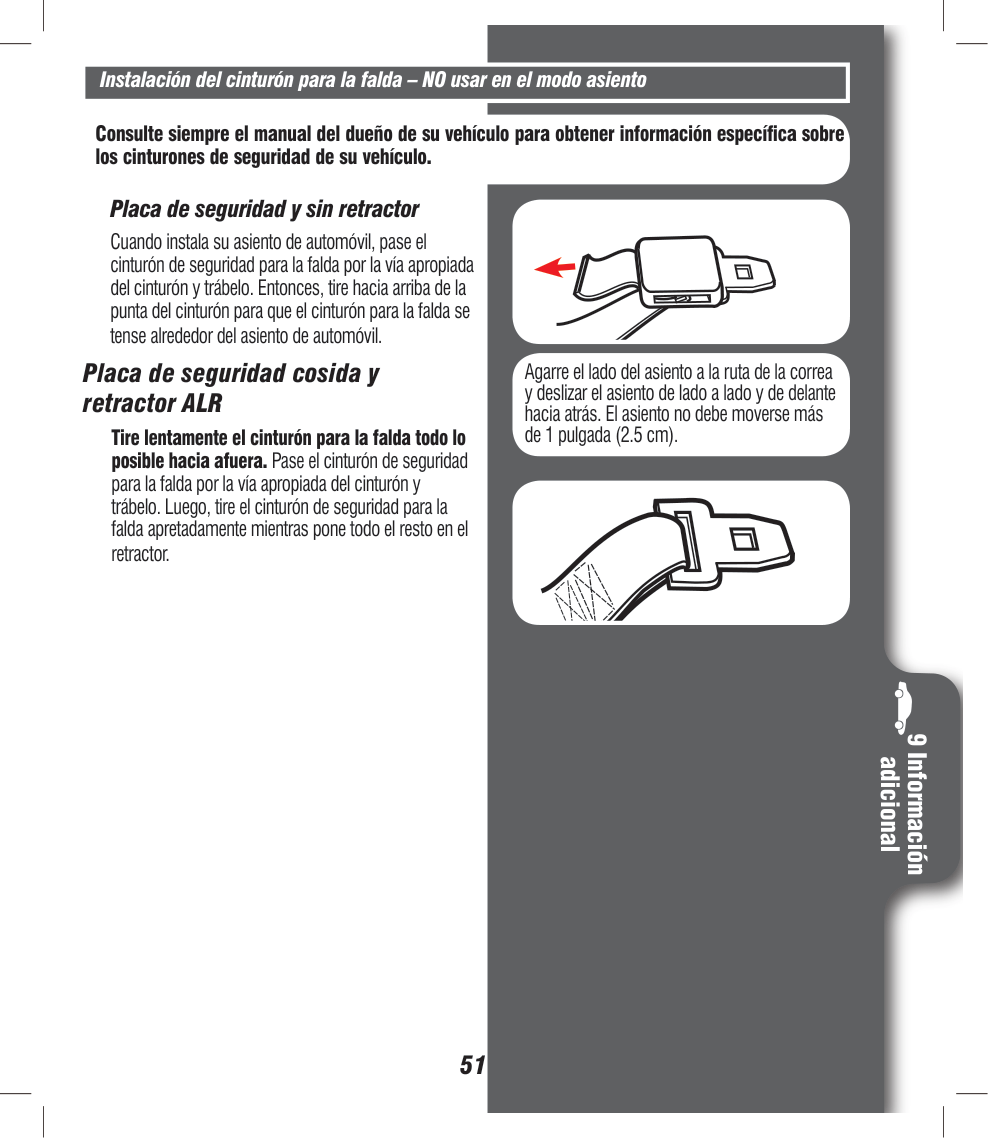

9 Información adicional 51 Instalación del cinturón para la falda – NO usar en el modo asiento Consulte siempre el manual del dueño de su vehículo para obtener información específica sobre los cinturones de seguridad de su vehículo. Placa de seguridad y sin retractor Cuando instala su asiento de automóvil, pase el cinturón de seguridad para la falda por la vía apropiada del cinturón y trábelo. Entonces, tire hacia arriba de la punta del cinturón para que el cinturón para la falda se tense alrededor del asiento de automóvil. Placa de seguridad cosida y retractor ALR Tire lentamente el cinturón para la falda todo lo posible hacia afuera. Pase el cinturón de seguridad para la falda por la vía apropiada del cinturón y trábelo. Luego, tire el cinturón de seguridad para la falda apretadamente mientras pone todo el resto en el retractor. Agarre el lado del asiento a la ruta de la correa y deslizar el asiento de lado a lado y de delante hacia atrás. El asiento no debe moverse más de 1 pulgada (2.5 cm).

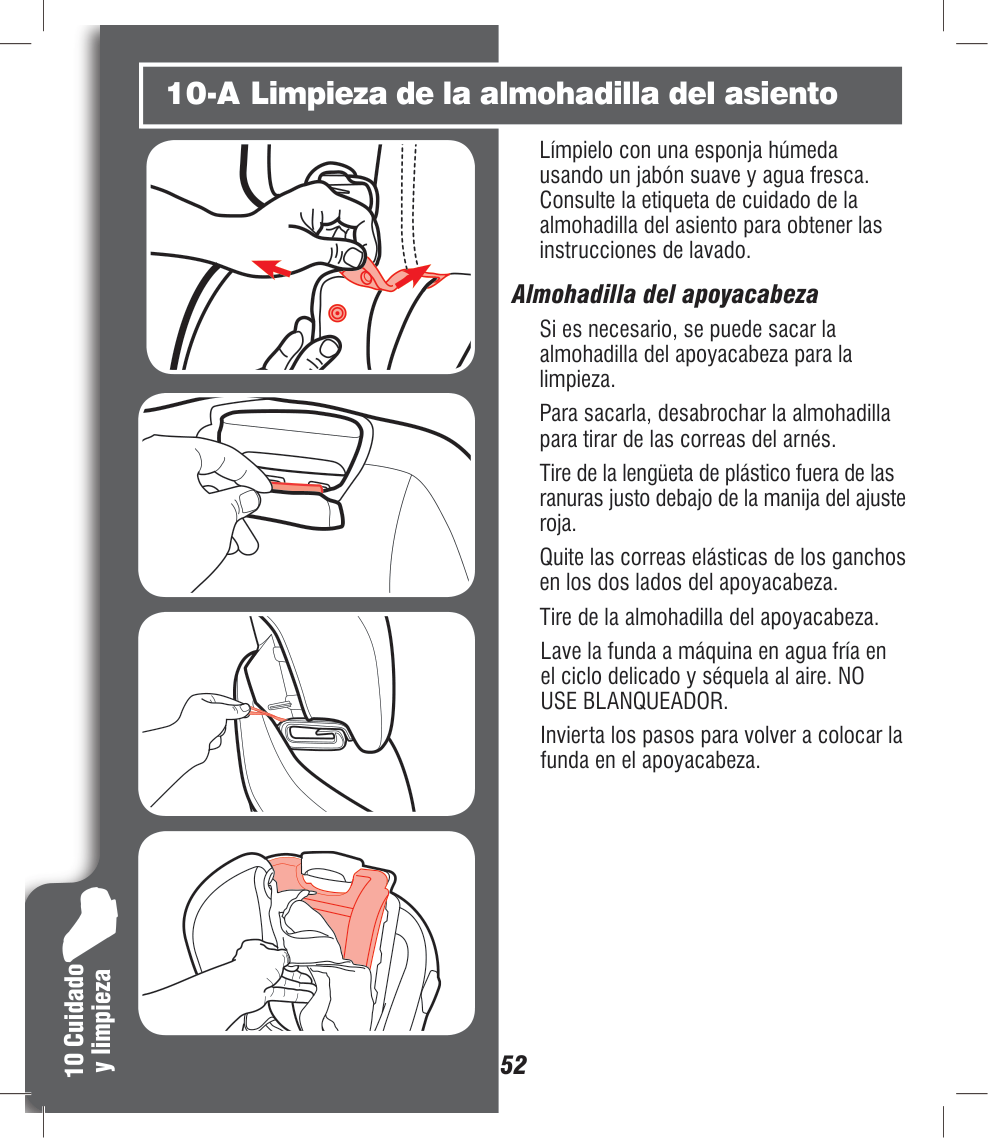

10 Cuidado y limpieza 52 Almohadilla del apoyacabeza Si es necesario, se puede sacar la almohadilla del apoyacabeza para la limpieza. Para sacarla, desabrochar la almohadilla para tirar de las correas del arnés. Tire de la lengüeta de plástico fuera de las ranuras justo debajo de la manija del ajuste roja. Quite las correas elásticas de los ganchos en los dos lados del apoyacabeza. Tire de la almohadilla del apoyacabeza. Lave la funda a máquina en agua fría en el ciclo delicado y séquela al aire. NO

Use Blanqueador.

10 Cuidado y limpieza 53 Almohadilla del asiento de la parte inferior Si es necesario, la almohadilla del asiento de la parte inferior se puede quitar para la limpieza. Para quitar, desabrochar almohadilla inferior del asiento de la almohadilla lateral. Suelte los ganchos de plástico en los dos apoyabrazos. Sacar las correas elásticas de los ganchos al través del túnel del cinturón orientado hacia atrás. Tire de la almohadilla. Lave la funda a máquina en agua fría en el ciclo delicado y séquela al aire. NO USE

Blanqueador.

Blanqueador.

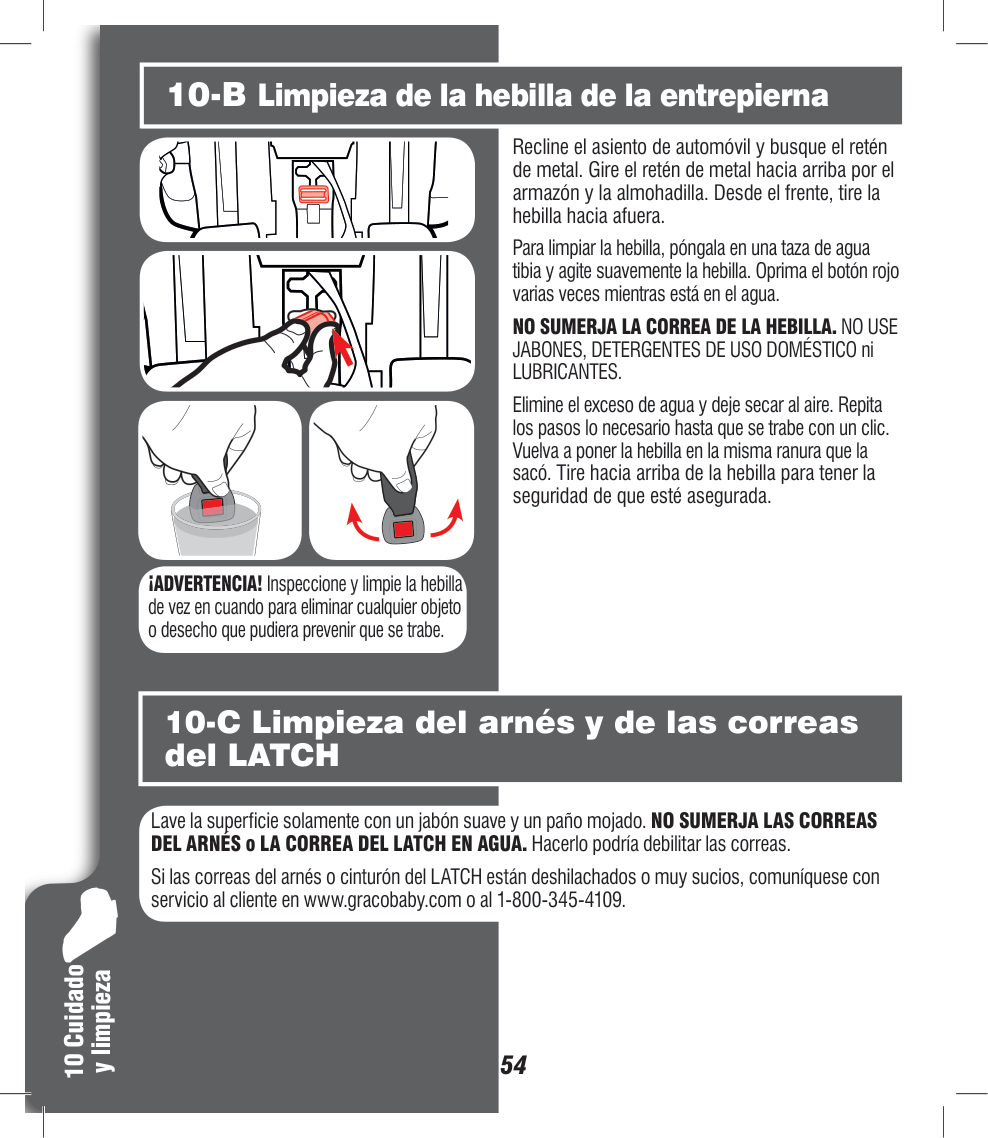

10 Cuidado y limpieza 54 10-B Limpieza de la hebilla de la entrepierna ¡ADVERTENCIA! Inspeccione y limpie la hebilla de vez en cuando para eliminar cualquier objeto o desecho que pudiera prevenir que se trabe. Recline el asiento de automóvil y busque el retén de metal. Gire el retén de metal hacia arriba por el armazón y la almohadilla. Desde el frente, tire la hebilla hacia afuera. Para limpiar la hebilla, póngala en una taza de agua tibia y agite suavemente la hebilla. Oprima el botón rojo varias veces mientras está en el agua.

No Sumerja La Correa De La Hebilla. No Use

Lubricantes.

55

Notas:

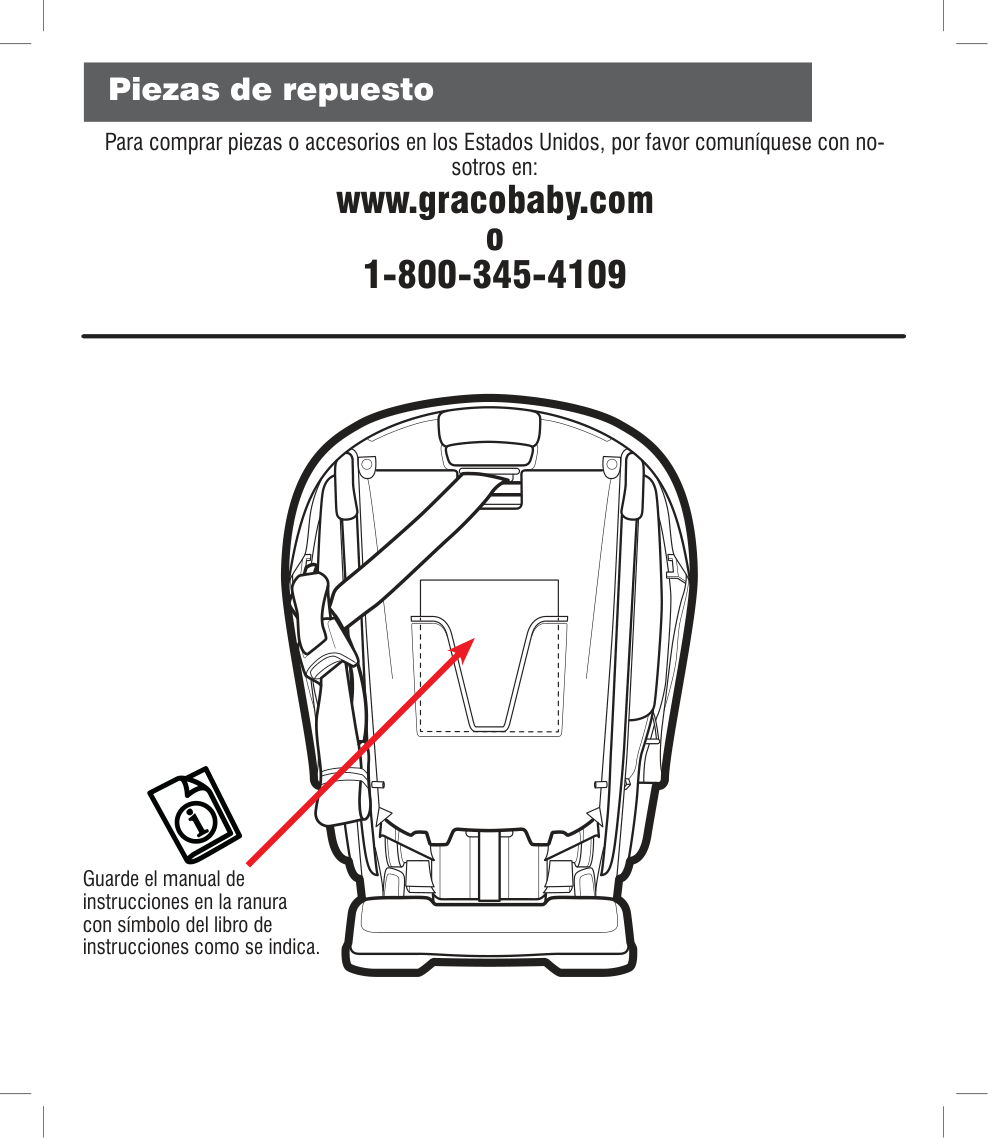

Guarde el manual de instrucciones en la ranura con símbolo del libro de instrucciones como se indica. Para comprar piezas o accesorios en los Estados Unidos, por favor comuníquese con no- sotros en: www.gracobaby.com o 1-800-345-4109 Piezas de repuesto
