Full Manual
36 pages
Indoor
HOLD
########################### More
M38816
Installation Guide
FocusPRO
Wi-Fi TH6000 Series Programmable Thermostat
®
##### This manual covers the following models
• TH6320WF1005: For up to 3 Heat/2 Cool systems
##### System Types
Must be installed by a trained, experienced technician Read these instructions carefully. Failure to follow these instructions can damage the product or cause a hazardous condition.
Need Help? For assistance with this product please visit http://customer.resideo.com or call Customer Care toll-free at 1-800-468-1502
69-2738EFS-05® U.S. Registered Trademark. Patents pending.

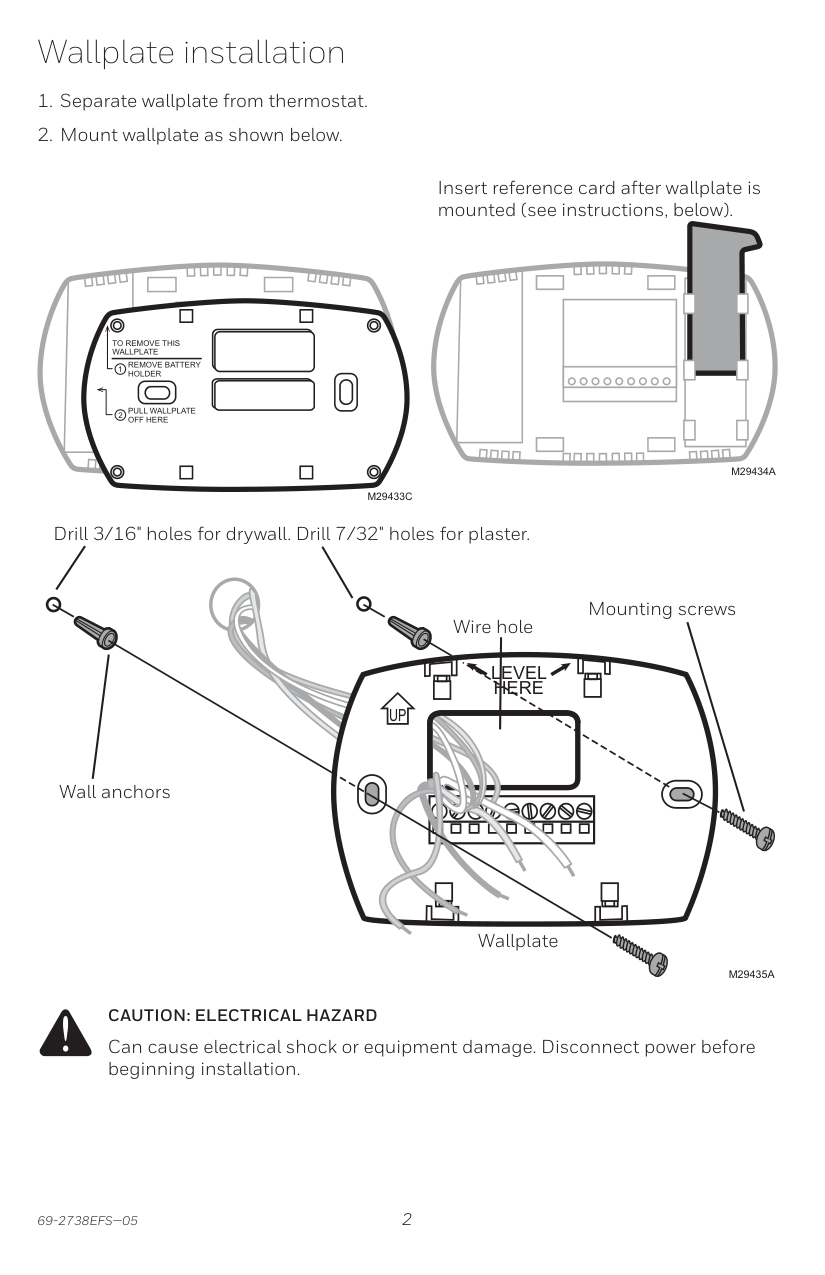

Wallplate installation
Insert reference card after wallplate is mounted (see instructions, below).
TO REMOVE THIS WALLPLATE
REMOVE BATTERY HOLDER
PULL WALLPLATE OFF HERE
M29434A
M29433C
Drill 3/16" holes for drywall. Drill 7/32" holes for plaster.
Mounting screws
Wire hole
LEVEL HERE
UP
Wall anchors
| | | |---|---| | | | | | |
Wallplate
M29435A
########### CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before beginning installation.

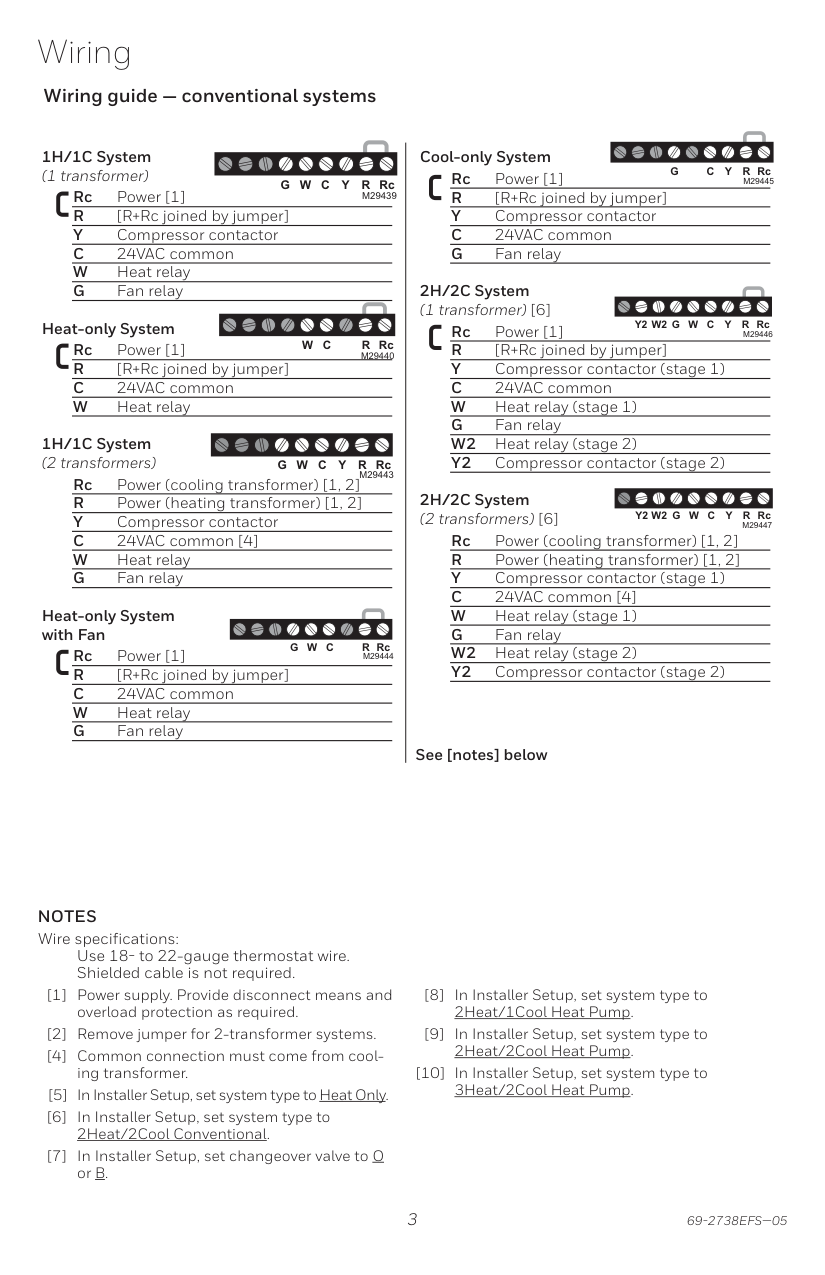

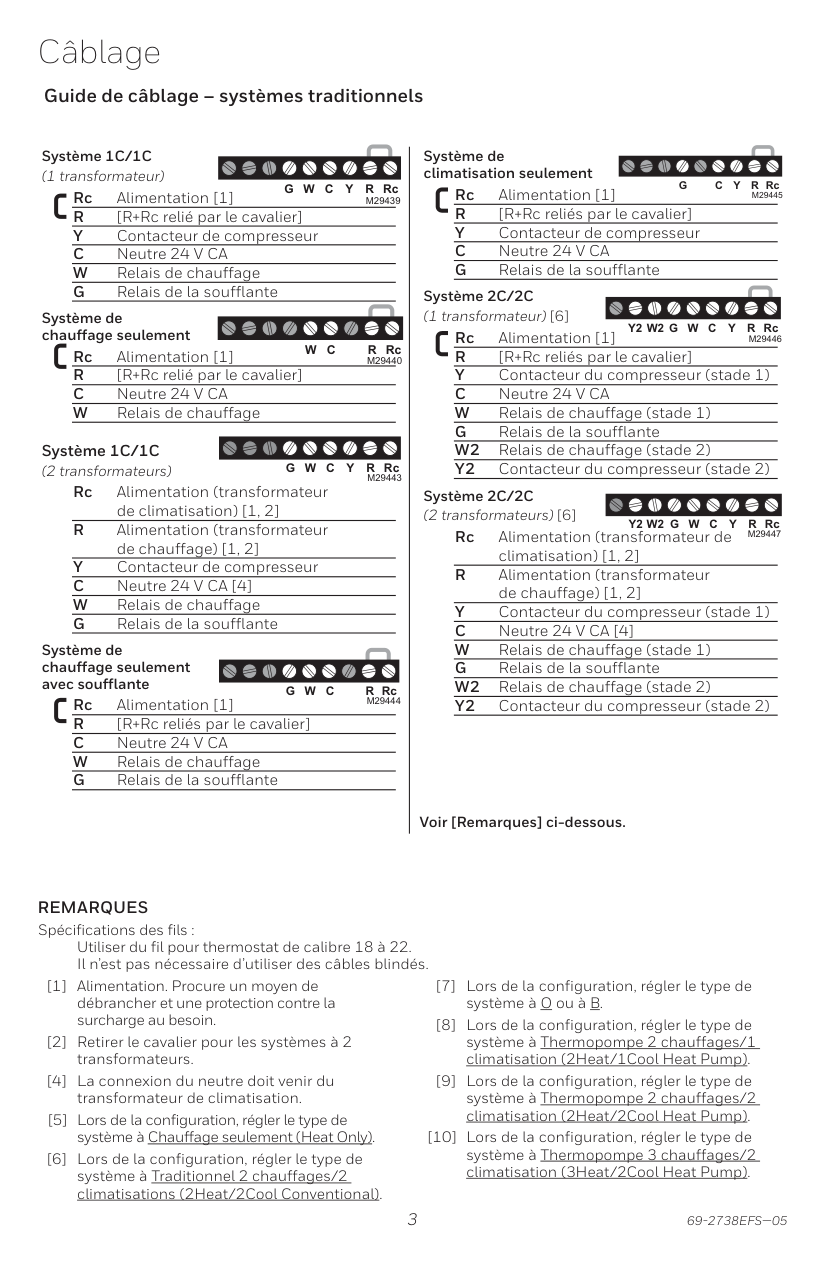

########## Wiring guide — conventional systems
############# 1H/1C System
Cool-only System Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor C 24VAC common G Fan relay
###################### RcYGRC
Heat-only System Rc Power [1] R [R+Rc joined by jumper] C 24VAC common W Heat relay
RcYWGW2Y2RC
RcYWGRC
RcWRC
############# 2H/2C System
2H/2C System
################## RcYWGRC M29443
RcYWGW2Y2RC M29447
Heat-only System with Fan
####################### RcWGRC
Rc Power [1] R [R+Rc joined by jumper] C 24VAC common W Heat relay G Fan relay
M29444
See [notes] below
NOTES Wire specifications:
Use 18- to 22-gauge thermostat wire. Shielded cable is not required.
[9] In Installer Setup, set system type to

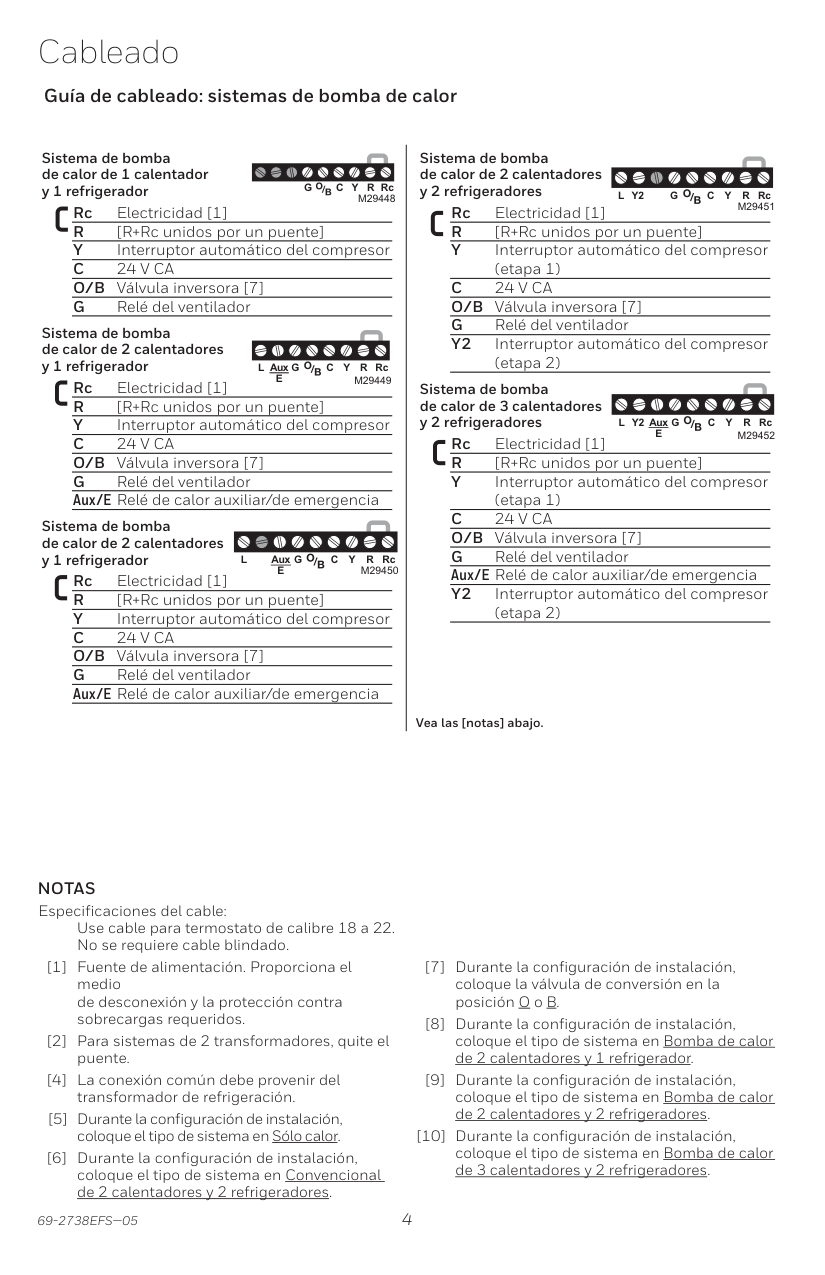

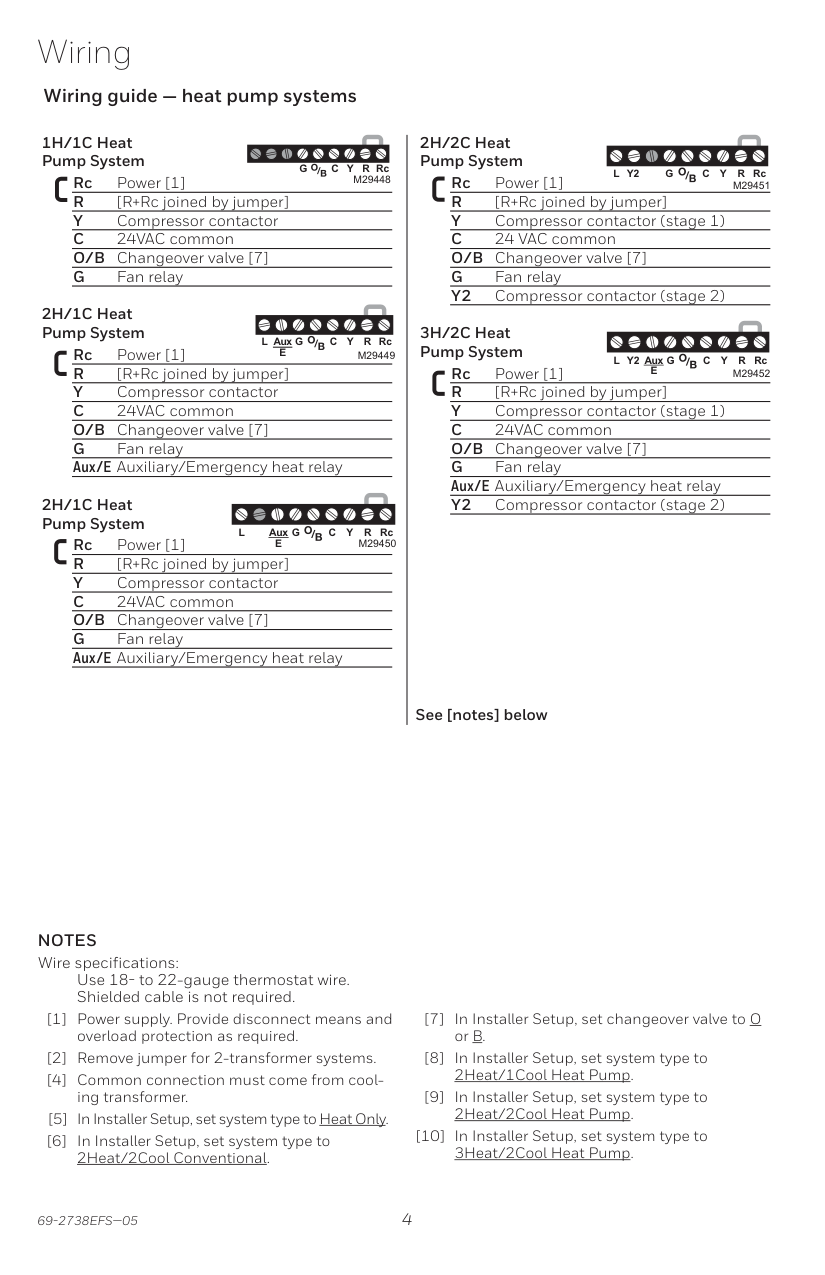

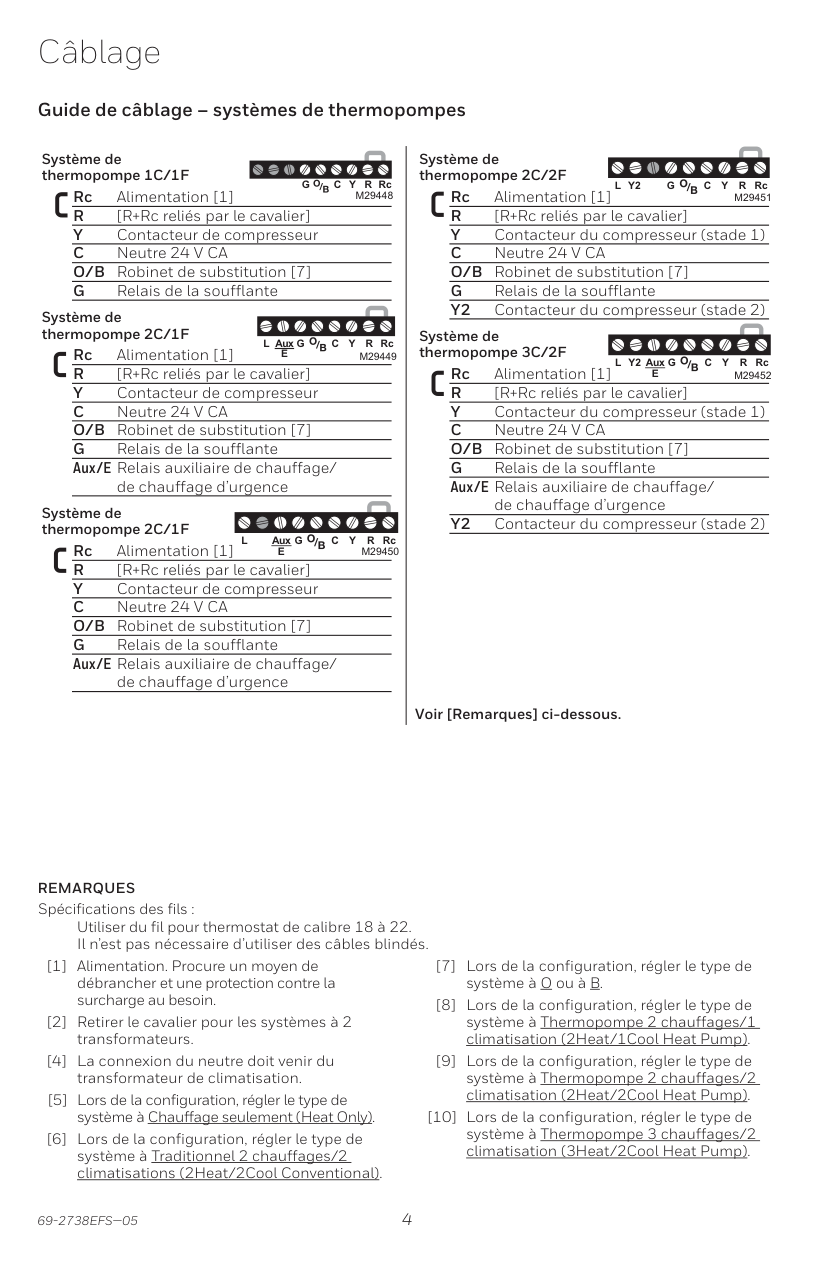

########## Wiring guide — heat pump systems
############# 1H/1C HeatPump System
############# 2H/2C HeatPump System
RcYGRC
RcYGY2LRC
M29448
Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor C 24VAC common O/B Changeover valve [7] G Fan relay
Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor (stage 1) C 24 VAC common O/B Changeover valve [7] G Fan relay Y2 Compressor contactor (stage 2)
M29451
############# 2H/1C HeatPump System
############# 3H/2C HeatPump System
RcYGAux E LRC
Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor C 24VAC common O/B Changeover valve [7] G Fan relay Aux/E Auxiliary/Emergency heat relay
M29449
RcYGAux E LRCY2
Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor (stage 1) C 24VAC common O/B Changeover valve [7] G Fan relay Aux/E Auxiliary/Emergency heat relay Y2 Compressor contactor (stage 2)
M29452
RcYGAux E LRC
Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor C 24VAC common O/B Changeover valve [7] G Fan relay Aux/E Auxiliary/Emergency heat relay
M29450
See [notes] below
NOTES Wire specifications:
Use 18- to 22-gauge thermostat wire. Shielded cable is not required.
[9] In Installer Setup, set system type to
W
G
###### Y
R
C
####### W2 GW YR RCKY2C
CONVENTIONAL
AUX/E G O/B YRRCKLC
HEAT PUMP
M33878

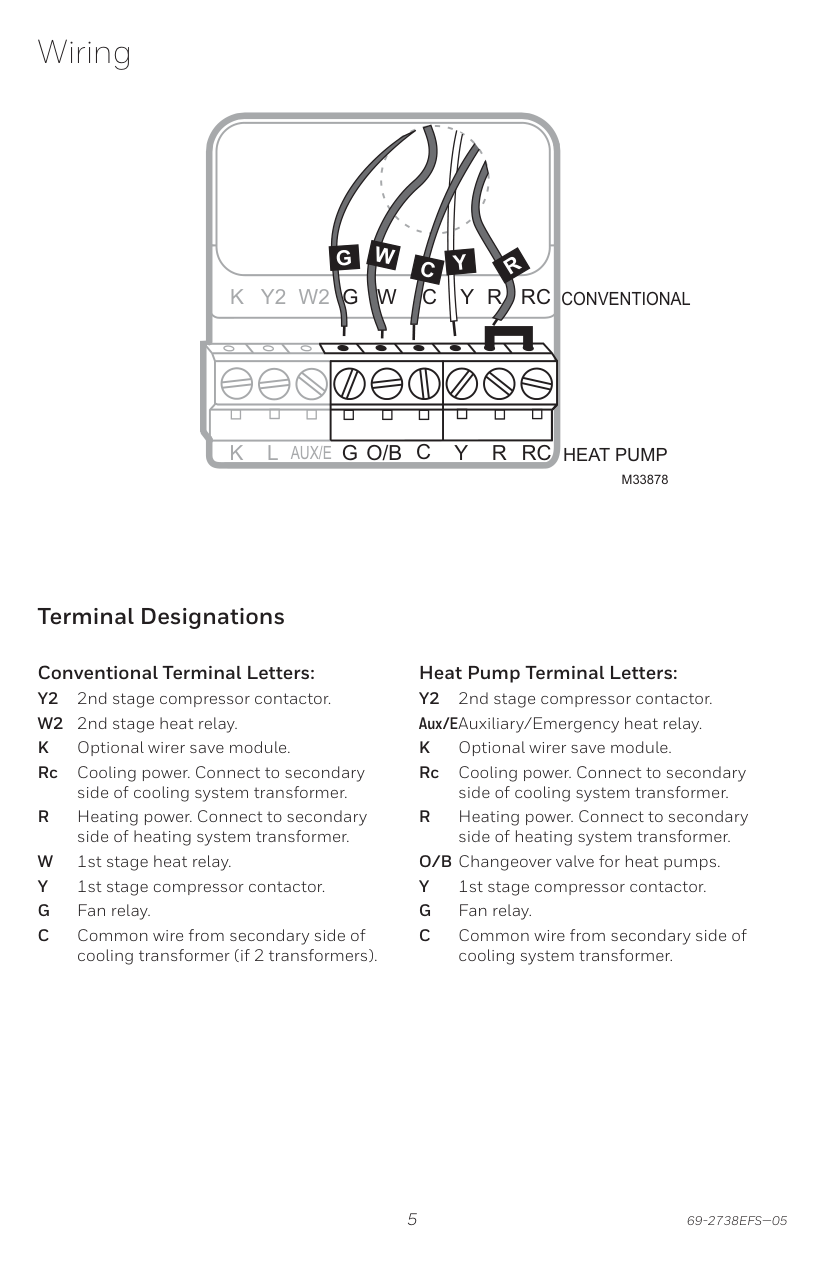

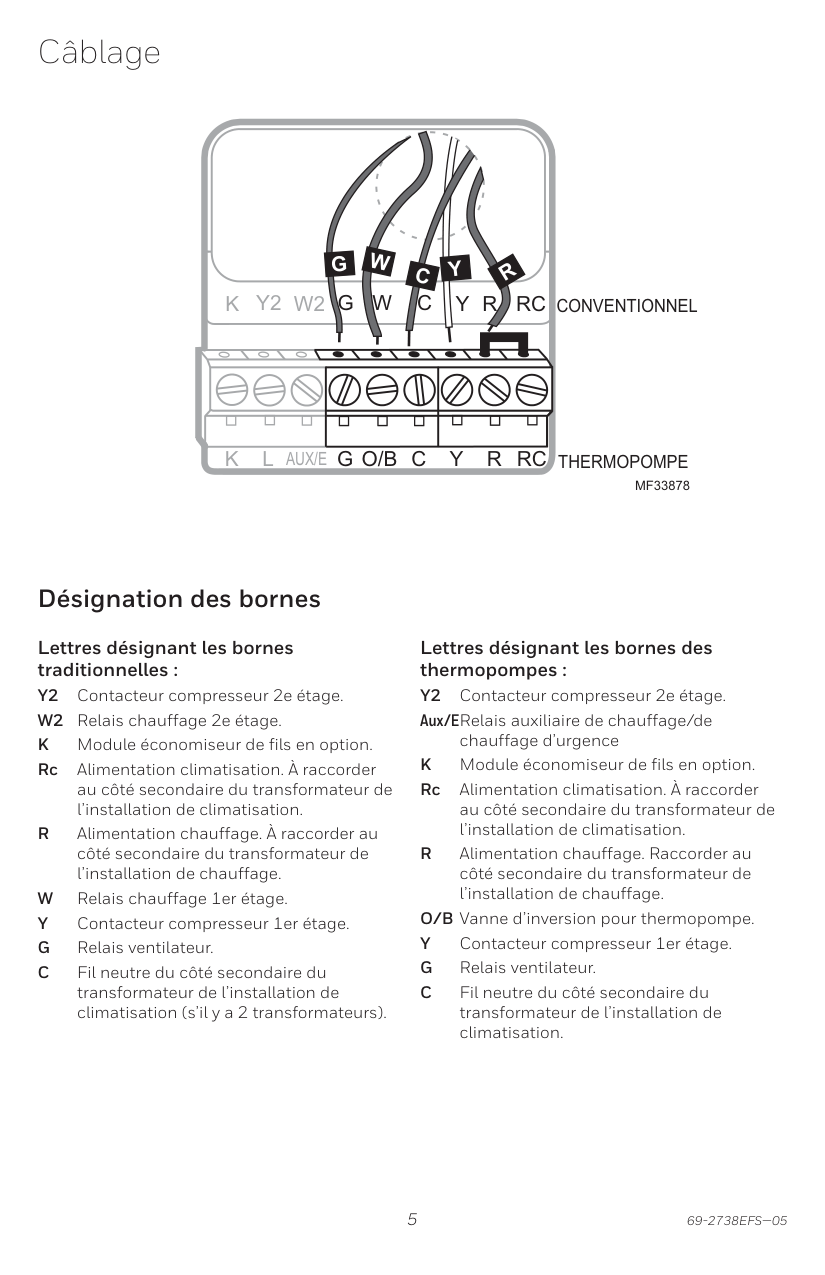

##### Terminal Designations
Conventional Terminal Letters: Y2 2nd stage compressor contactor. W2 2nd stage heat relay. K Optional wirer save module. Rc Cooling power. Connect to secondary
side of cooling system transformer.
R Heating power. Connect to secondary
side of heating system transformer. W 1st stage heat relay. Y 1st stage compressor contactor. G Fan relay. C Common wire from secondary side of
cooling transformer (if 2 transformers).
Heat Pump Terminal Letters: Y2 2nd stage compressor contactor. Aux/EAuxiliary/Emergency heat relay. K Optional wirer save module. Rc Cooling power. Connect to secondary
side of cooling system transformer.
R Heating power. Connect to secondary
side of heating system transformer. O/B Changeover valve for heat pumps. Y 1st stage compressor contactor. G Fan relay. C Common wire from secondary side of
cooling system transformer.

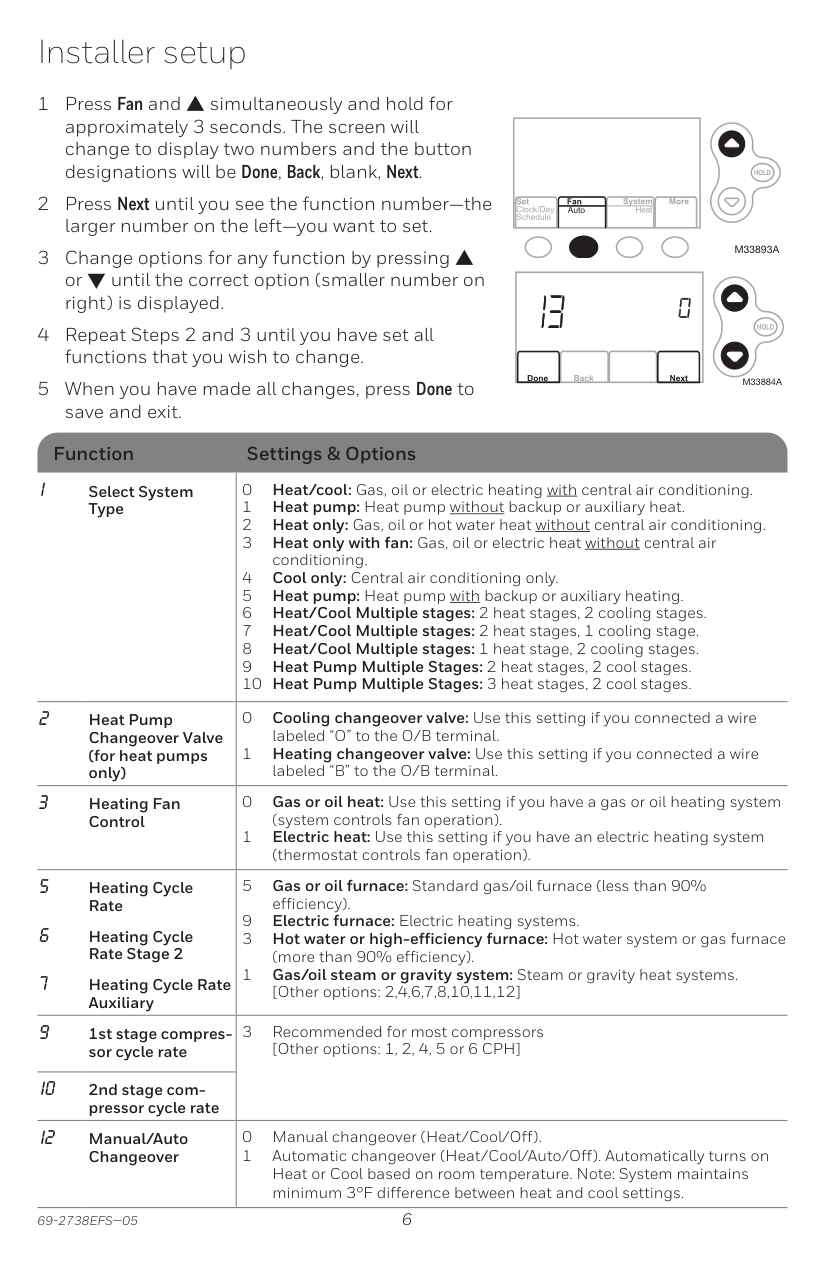

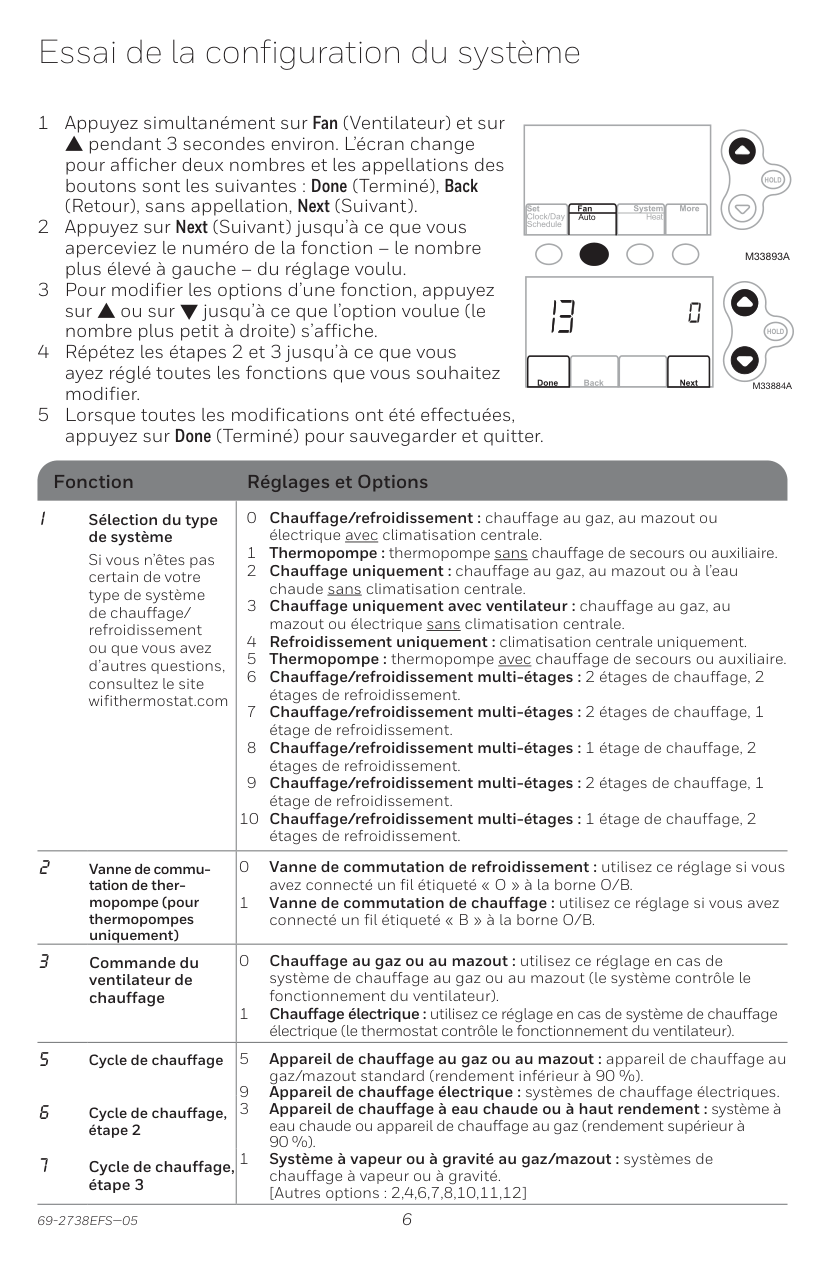

Installer setup
########################## HOLD
######################## M33893A
HOLD
M33884A
########## Function Settings & Options
|1 Select System
Type|0 Heat/cool: Gas, oil or electric heating with central air conditioning.
1 Heat pump: Heat pump without backup or auxiliary heat.
2 Heat only: Gas, oil or hot water heat without central air conditioning.
3 Heat only with fan: Gas, oil or electric heat without central air conditioning.
4 Cool only: Central air conditioning only.
5 Heat pump: Heat pump with backup or auxiliary heating.
6 Heat/Cool Multiple stages: 2 heat stages, 2 cooling stages.
7 Heat/Cool Multiple stages: 2 heat stages, 1 cooling stage.
8 Heat/Cool Multiple stages: 1 heat stage, 2 cooling stages.
9 Heat Pump Multiple Stages: 2 heat stages, 2 cool stages.
10 Heat Pump Multiple Stages: 3 heat stages, 2 cool stages.
| |---|---| |2 Heat Pump Changeover Valve (for heat pumps only)|0 Cooling changeover valve: Use this setting if you connected a wire labeled “O” to the O/B terminal.
1 Heating changeover valve: Use this setting if you connected a wire labeled “B” to the O/B terminal.
| |3 Heating Fan
Control|0 Gas or oil heat: Use this setting if you have a gas or oil heating system (system controls fan operation).
1 Electric heat: Use this setting if you have an electric heating system (thermostat controls fan operation).
| |5 Heating Cycle Rate
6 Heating Cycle Rate Stage 2
7 Heating Cycle Rate Auxiliary
|5 Gas or oil furnace: Standard gas/oil furnace (less than 90%
efficiency). 9 Electric furnace: Electric heating systems. 3 Hot water or high-efficiency furnace: Hot water system or gas furnace
(more than 90% efficiency). 1 Gas/oil steam or gravity system: Steam or gravity heat systems. [Other options: 2,4,6,7,8,10,11,12]| |9 1st stage compressor cycle rate|3 Recommended for most compressors [Other options: 1, 2, 4, 5 or 6 CPH]| |10 2nd stage com-
pressor cycle rate|3 Recommended for most compressors [Other options: 1, 2, 4, 5 or 6 CPH]| |12 Manual/Auto
Changeover|0 Manual changeover (Heat/Cool/Off).
1 Automatic changeover (Heat/Cool/Auto/Off). Automatically turns on Heat or Cool based on room temperature. Note: System maintains minimum 3°F difference between heat and cool settings.
|

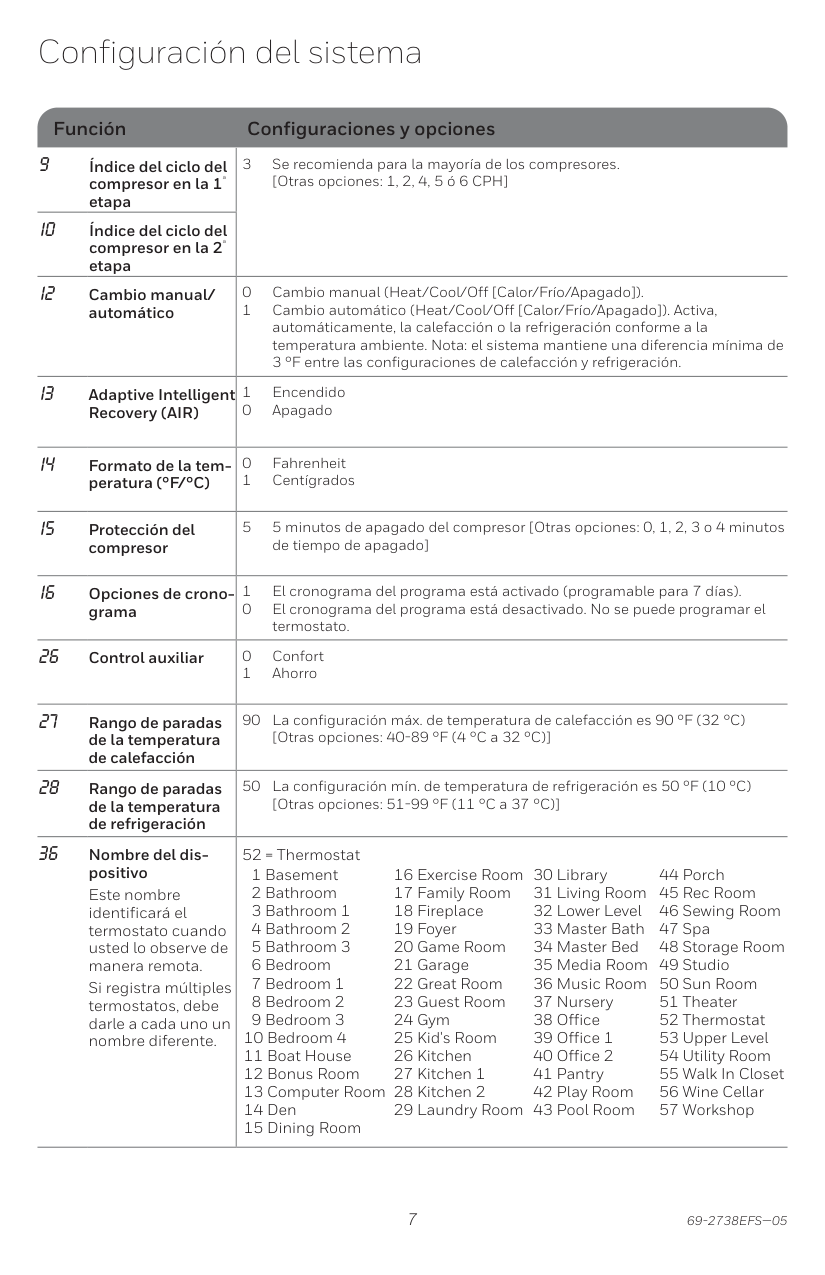

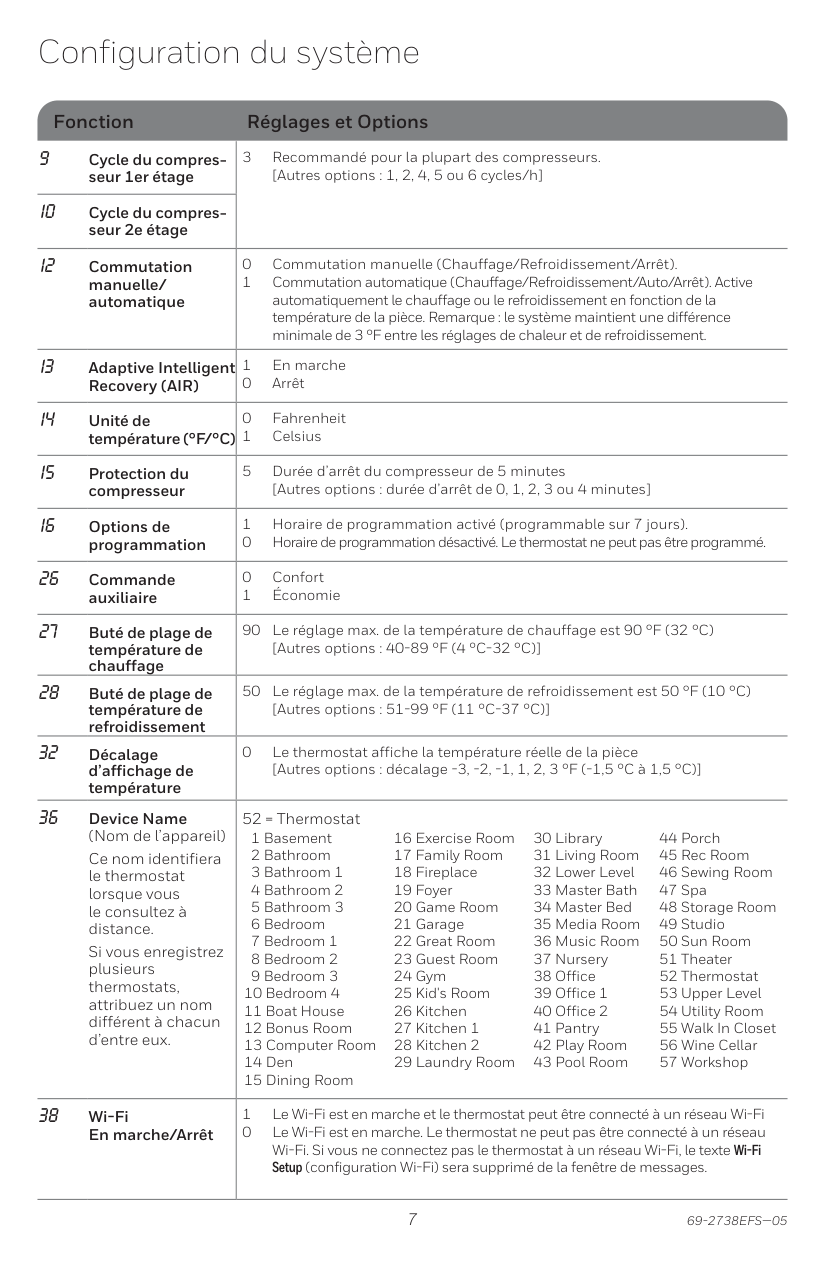

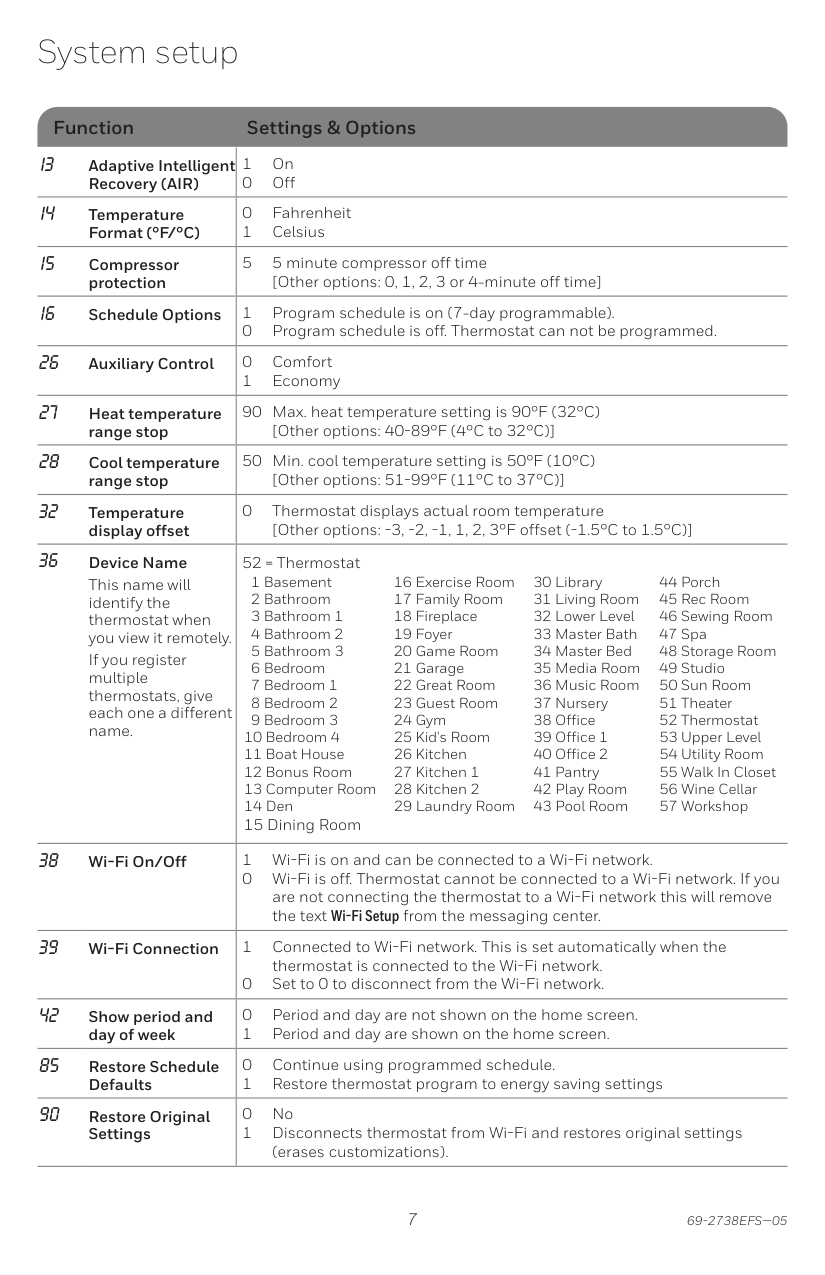

System setup
Function Settings & Options
|13 Adaptive Intelligent
Recovery (AIR)|1 On 0 Off| |---|---| |14 Temperature
Format (°F/°C)|0 Fahrenheit
1 Celsius
| |15 Compressor
protection|5 5 minute compressor off time [Other options: 0, 1, 2, 3 or 4-minute off time]| |16 Schedule Options|1 Program schedule is on (7-day programmable). 0 Program schedule is off. Thermostat can not be programmed.| |26 Auxiliary Control|0 Comfort
1 Economy
| |27 Heat temperature range stop|90 Max. heat temperature setting is 90°F (32°C) [Other options: 40-89°F (4°C to 32°C)]| |28 Cool temperature range stop|50 Min. cool temperature setting is 50°F (10°C) [Other options: 51-99°F (11°C to 37°C)]| |32 Temperature
display offset|0 Thermostat displays actual room temperature [Other options: -3, -2, -1, 1, 2, 3°F offset (-1.5°C to 1.5°C)]| |36 Device Name This name will identify the thermostat when you view it remotely. If you register multiple thermostats, give each one a different name.|52 = Thermostat
1 Basement 16 Exercise Room 30 Library 44 Porch
2 Bathroom 17 Family Room 31 Living Room 45 Rec Room
3 Bathroom 1 18 Fireplace 32 Lower Level 46 Sewing Room
4 Bathroom 2 19 Foyer 33 Master Bath 47 Spa
5 Bathroom 3 20 Game Room 34 Master Bed 48 Storage Room
6 Bedroom 21 Garage 35 Media Room 49 Studio
7 Bedroom 1 22 Great Room 36 Music Room 50 Sun Room
8 Bedroom 2 23 Guest Room 37 Nursery 51 Theater
9 Bedroom 3 24 Gym 38 Office 52 Thermostat
10 Bedroom 4 25 Kid's Room 39 Office 1 53 Upper Level
11 Boat House 26 Kitchen 40 Office 2 54 Utility Room
12 Bonus Room 27 Kitchen 1 41 Pantry 55 Walk In Closet
13 Computer Room 28 Kitchen 2 42 Play Room 56 Wine Cellar
14 Den 29 Laundry Room 43 Pool Room 57 Workshop
15 Dining Room
| |38 Wi-Fi On/Off|1 Wi-Fi is on and can be connected to a Wi-Fi network. 0 Wi-Fi is off. Thermostat cannot be connected to a Wi-Fi network. If you
are not connecting the thermostat to a Wi-Fi network this will remove the text Wi-Fi Setup from the messaging center.| |39 Wi-Fi Connection|1 Connected to Wi-Fi network. This is set automatically when the
thermostat is connected to the Wi-Fi network. 0 Set to 0 to disconnect from the Wi-Fi network.| |42 Show period and
day of week|0 Period and day are not shown on the home screen.
1 Period and day are shown on the home screen.
| |85 Restore Schedule
Defaults|0 Continue using programmed schedule.
1 Restore thermostat program to energy saving settings
| |90 Restore Original
Settings|0 No
1 Disconnects thermostat from Wi-Fi and restores original settings (erases customizations).
|

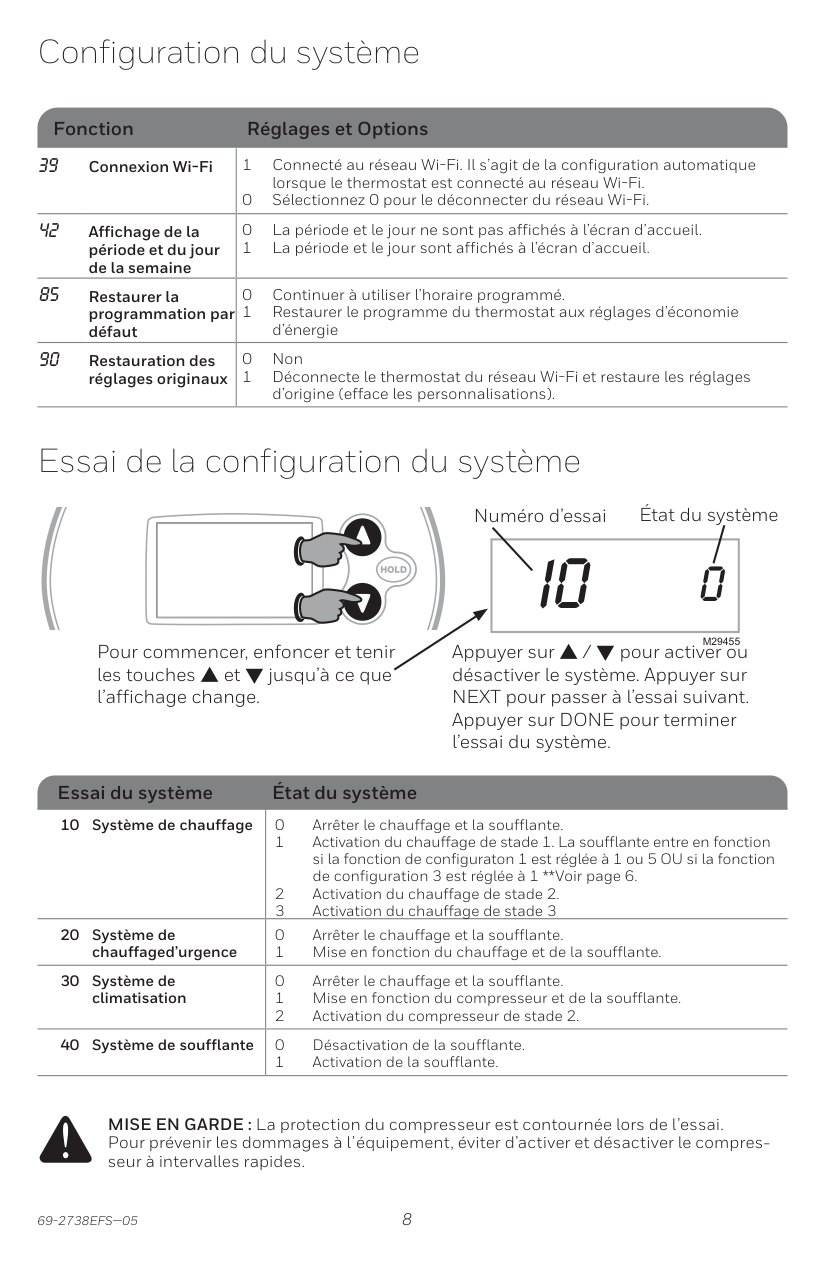

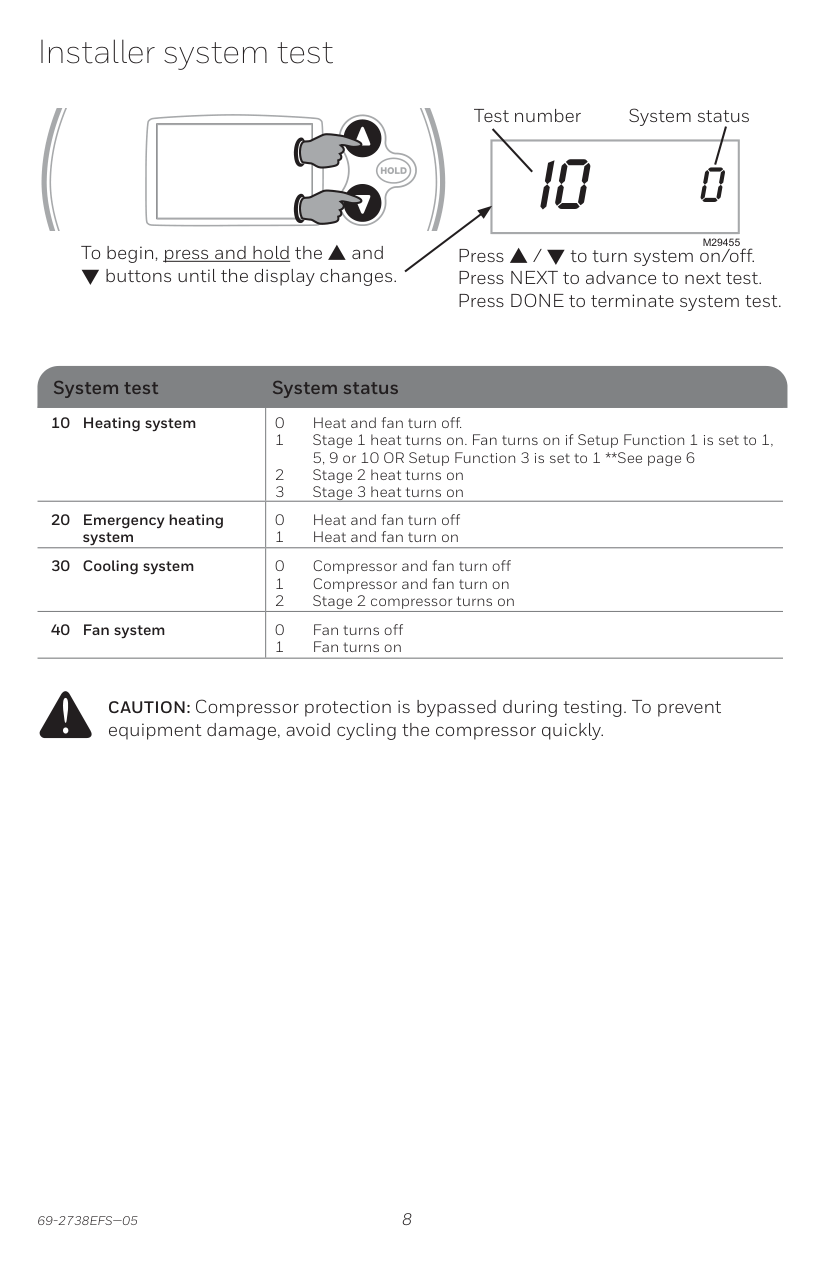

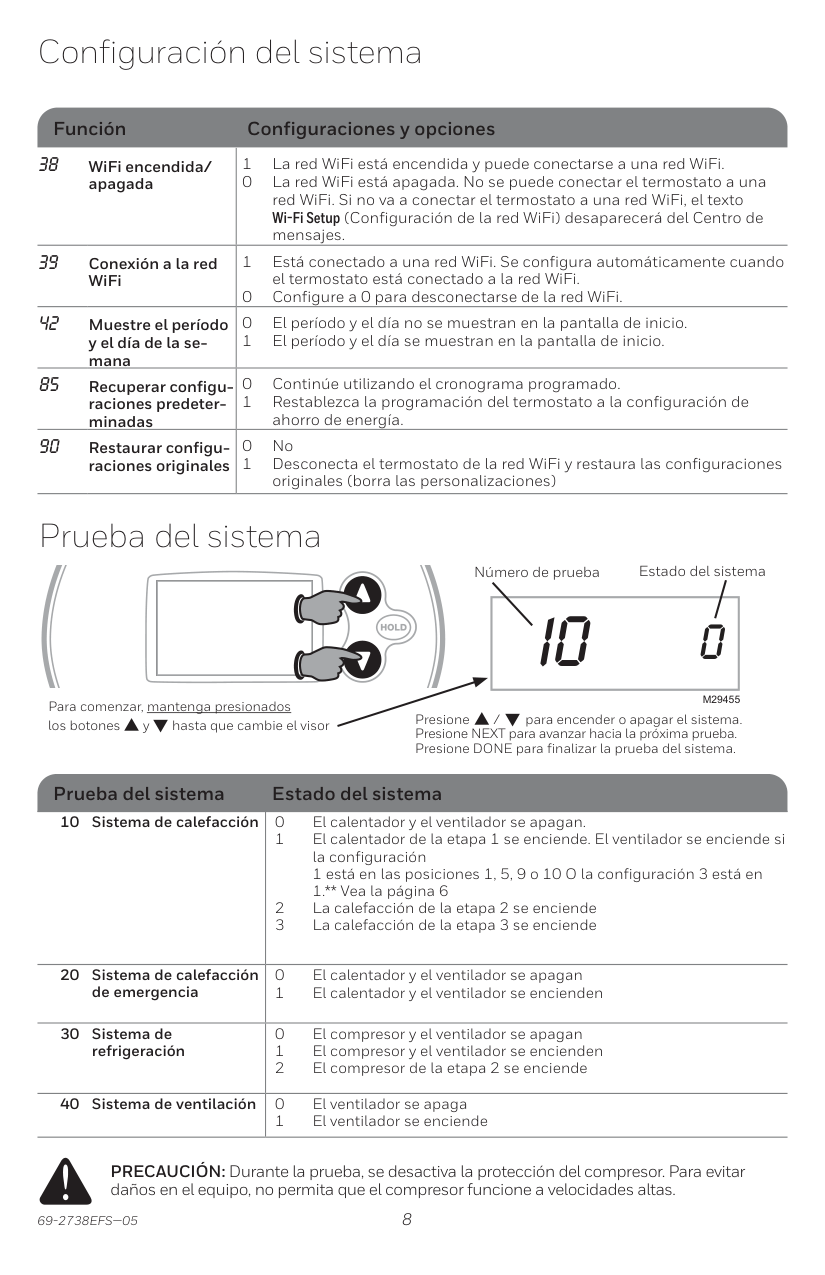

Installer system test
To begin, press and hold the s and t buttons until the display changes.
Test number System status
|10 0| |---|
M29455 Press s / t to turn system on/off. Press NEXT to advance to next test. Press DONE to terminate system test.
########## System test System status
|10 Heating system|0 Heat and fan turn off.
1 Stage 1 heat turns on. Fan turns on if Setup Function 1 is set to 1, 5, 9 or 10 OR Setup Function 3 is set to 1 **See page 6
2 Stage 2 heat turns on
3 Stage 3 heat turns on
| |---|---| |20 Emergency heating system|0 Heat and fan turn off
1 Heat and fan turn on
| |30 Cooling system|0 Compressor and fan turn off
1 Compressor and fan turn on
2 Stage 2 compressor turns on
| |40 Fan system|0 Fan turns off
1 Fan turns on
|
CAUTION: Compressor protection is bypassed during testing. To prevent equipment damage, avoid cycling the compressor quickly.

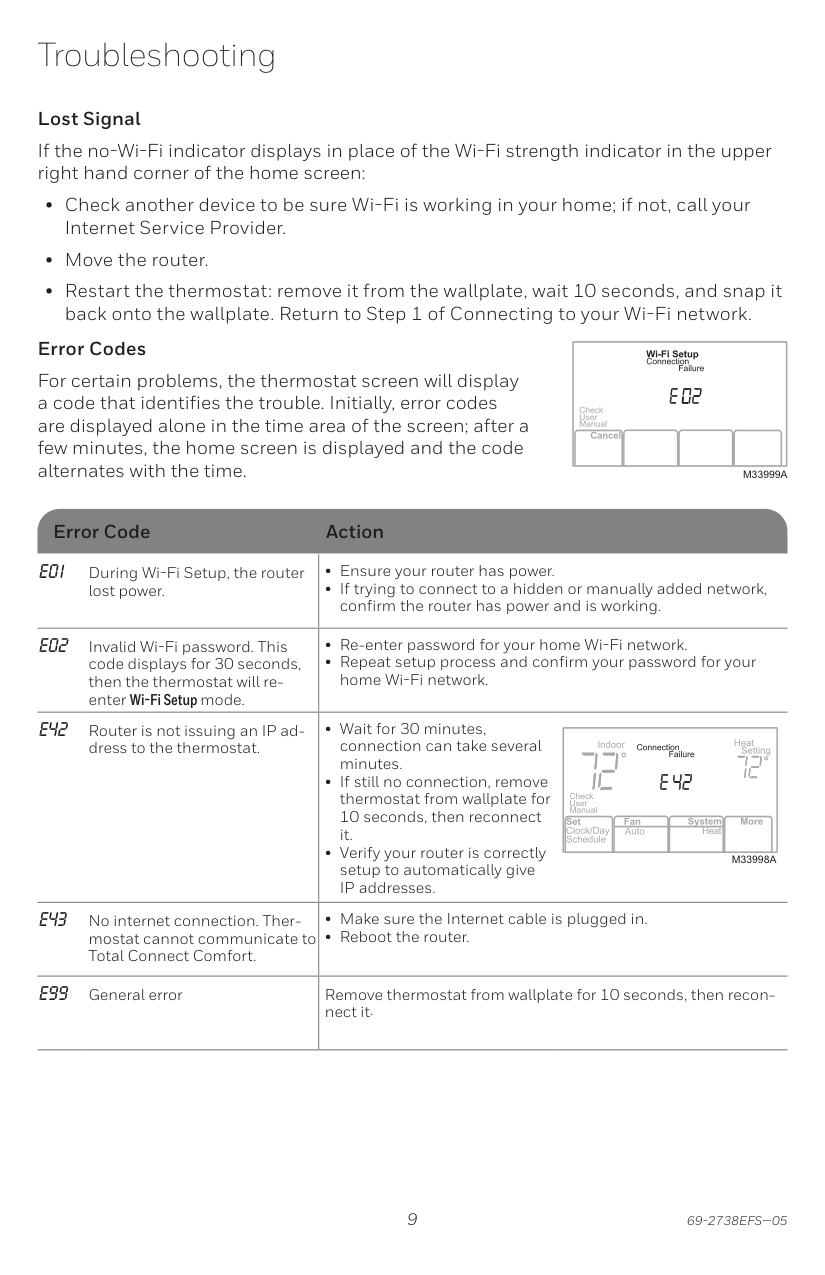

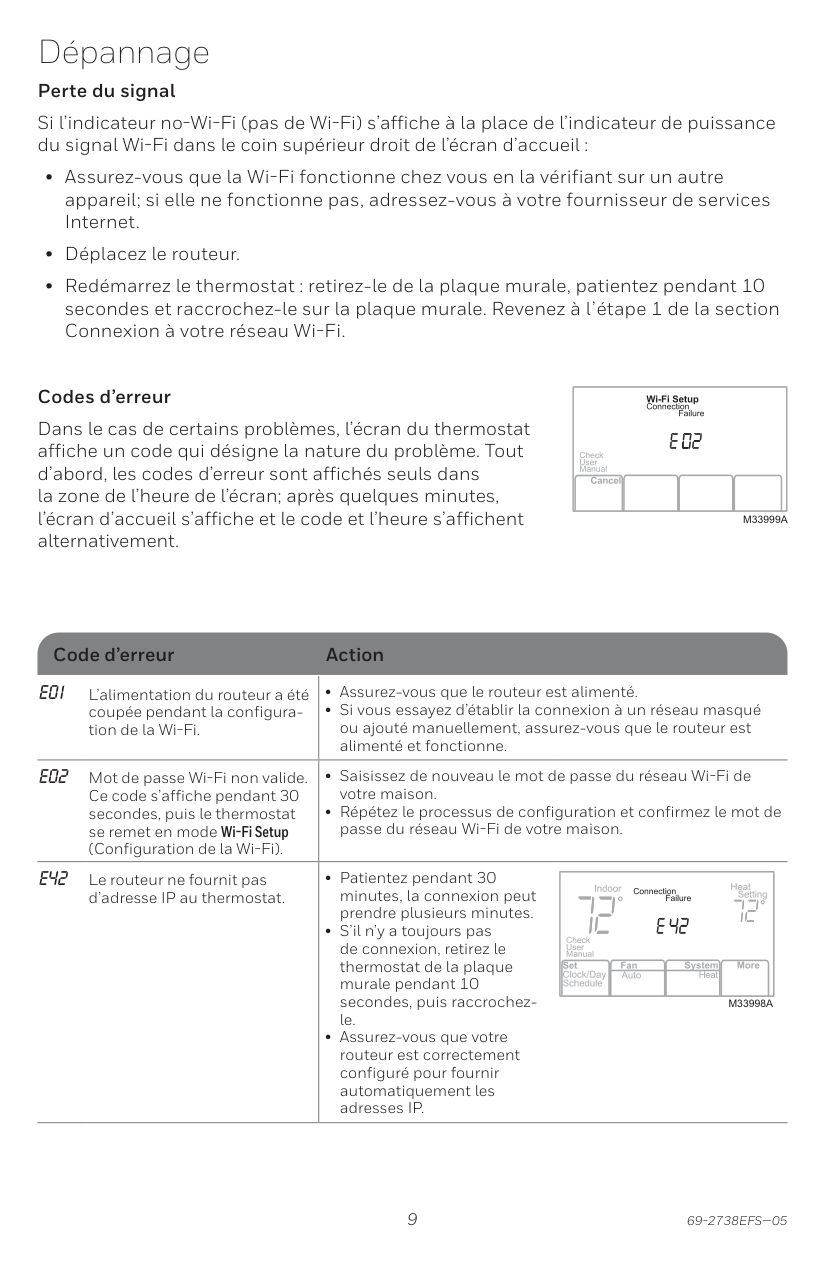

########## Lost Signal
If the no-Wi-Fi indicator displays in place of the Wi-Fi strength indicator in the upper right hand corner of the home screen:
########## Error Codes
For certain problems, the thermostat screen will display a code that identifies the trouble. Initially, error codes are displayed alone in the time area of the screen; after a few minutes, the home screen is displayed and the code alternates with the time.
M33999A
Error Code Action
|E01 During Wi-Fi Setup, the router
lost power.|• Ensure your router has power.
• If trying to connect to a hidden or manually added network, confirm the router has power and is working.
| |---|---| |E02 Invalid Wi-Fi password. This code displays for 30 seconds, then the thermostat will reenter Wi-Fi Setup mode.|• Re-enter password for your home Wi-Fi network.
• Repeat setup process and confirm your password for your home Wi-Fi network.
| |E42 Router is not issuing an IP address to the thermostat.|M33998A
• Wait for 30 minutes, connection can take several minutes.
• If still no connection, remove thermostat from wallplate for 10 seconds, then reconnect it.
• Verify your router is correctly setup to automatically give IP addresses.
| |E43 No internet connection. Thermostat cannot communicate to Total Connect Comfort.|• Make sure the Internet cable is plugged in.
• Reboot the router.
| |E99 General error|Remove thermostat from wallplate for 10 seconds, then reconnect it.|

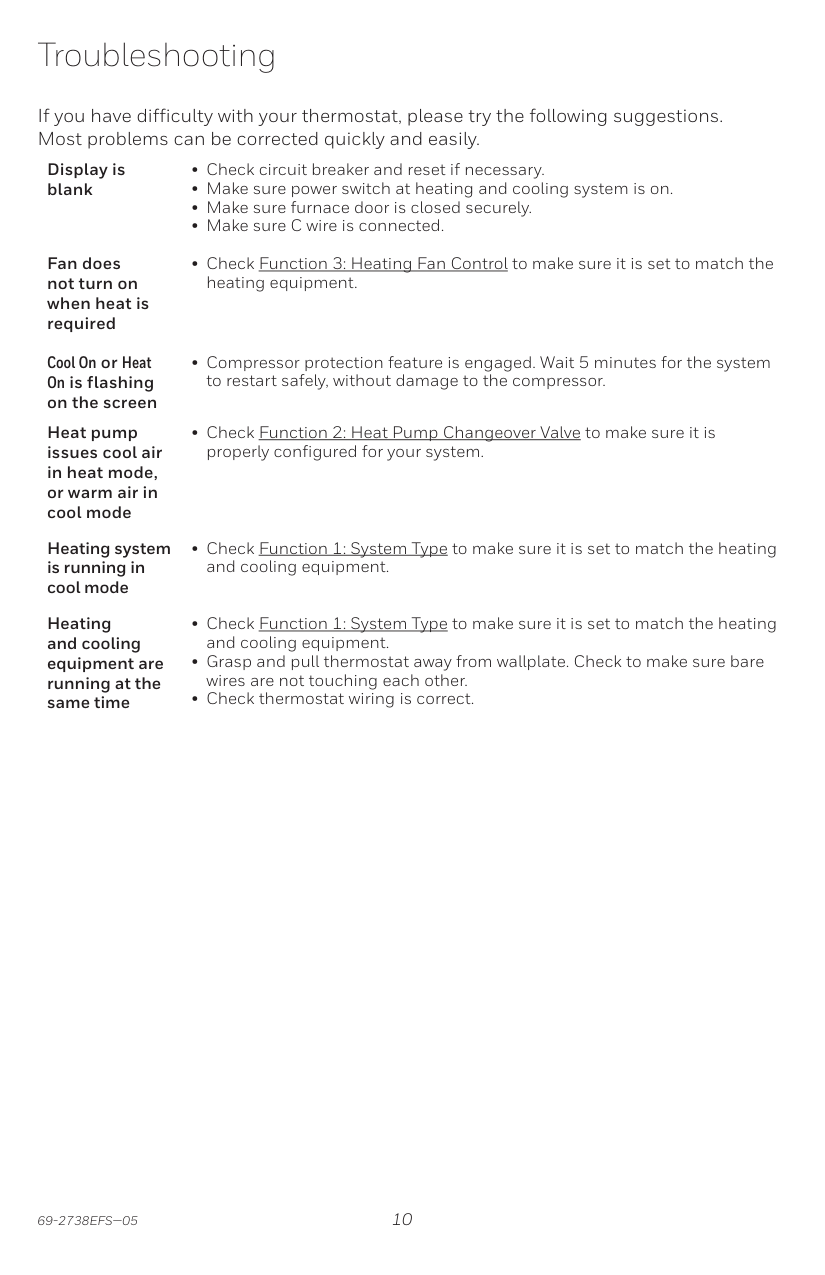

If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily.
Display is blank
Fan does not turn on when heat is required
Cool On or Heat On is flashing on the screen
Heat pump issues cool air in heat mode, or warm air in cool mode
Heating system is running in cool mode
Heating and cooling equipment are running at the same time
• Check Function 3: Heating Fan Control to make sure it is set to match the heating equipment.
• Compressor protection feature is engaged. Wait 5 minutes for the system to restart safely, without damage to the compressor.
• Check Function 2: Heat Pump Changeover Valve to make sure it is properly configured for your system.
• Check Function 1: System Type to make sure it is set to match the heating and cooling equipment.

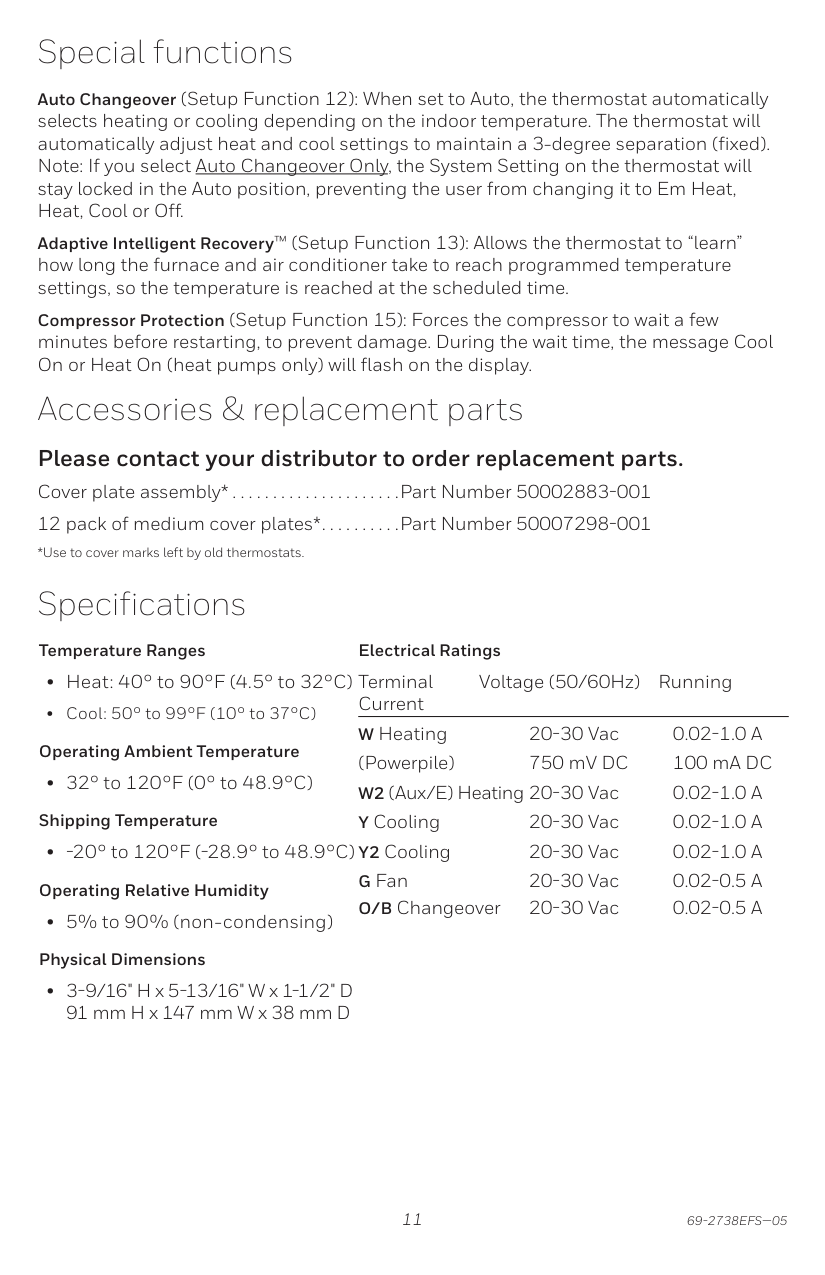

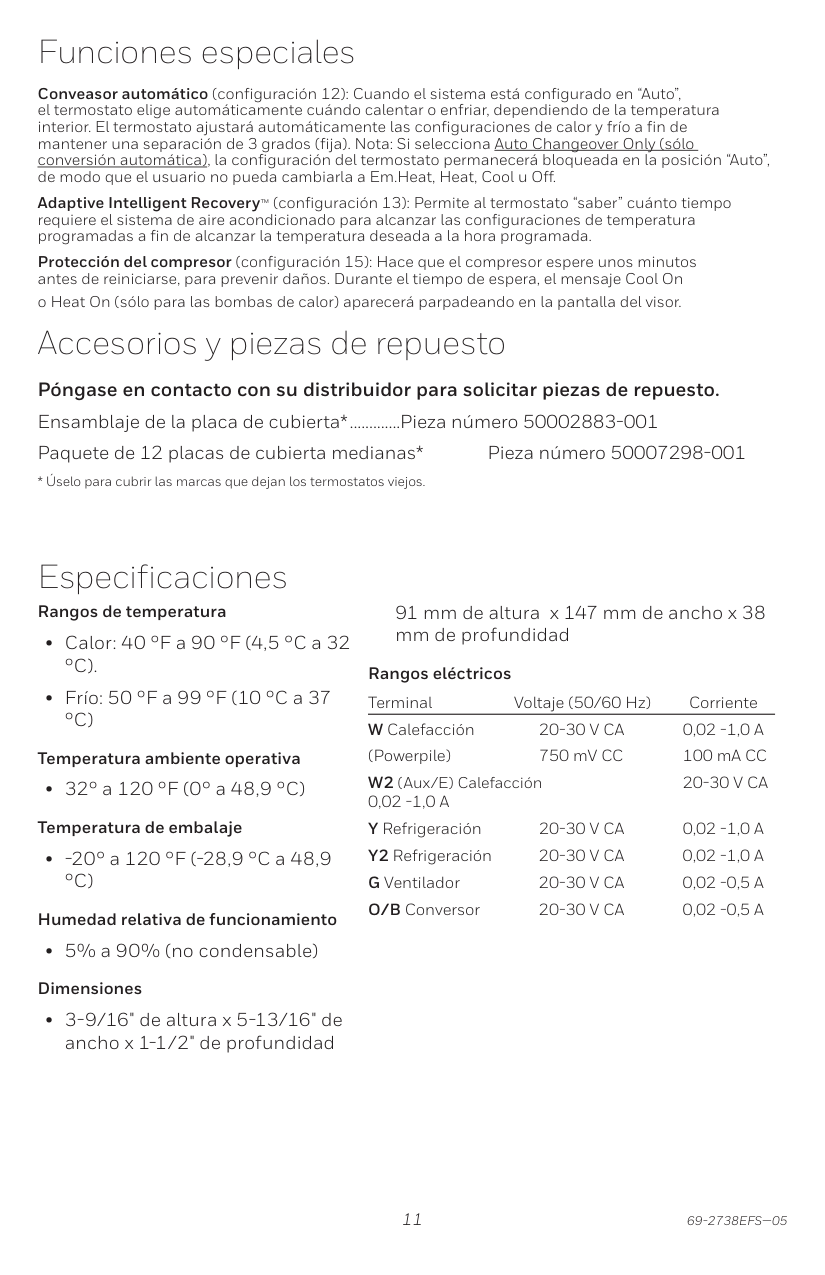

Special functions
Auto Changeover (Setup Function 12): When set to Auto, the thermostat automatically selects heating or cooling depending on the indoor temperature. The thermostat will automatically adjust heat and cool settings to maintain a 3-degree separation (fixed). Note: If you select Auto Changeover Only, the System Setting on the thermostat will stay locked in the Auto position, preventing the user from changing it to Em Heat, Heat, Cool or Off.
Adaptive Intelligent Recovery™ (Setup Function 13): Allows the thermostat to “learn” how long the furnace and air conditioner take to reach programmed temperature settings, so the temperature is reached at the scheduled time.
Compressor Protection (Setup Function 15): Forces the compressor to wait a few minutes before restarting, to prevent damage. During the wait time, the message Cool On or Heat On (heat pumps only) will flash on the display.
Accessories & replacement parts
##### Please contact your distributor to order replacement parts.
Cover plate assembly* .....................Part Number 50002883-001 12 pack of medium cover plates* ..........Part Number 50007298-001 *Use to cover marks left by old thermostats.
Specifications
Temperature Ranges
Electrical Ratings
Terminal Voltage (50/60Hz) Running Current
W Heating 20-30 Vac 0.02-1.0 A (Powerpile) 750 mV DC 100 mA DC
W2 (Aux/E) Heating 20-30 Vac 0.02-1.0 A Y Cooling 20-30 Vac 0.02-1.0 A Y2 Cooling 20-30 Vac 0.02-1.0 A G Fan 20-30 Vac 0.02-0.5 A O/B Changeover 20-30 Vac 0.02-0.5 A

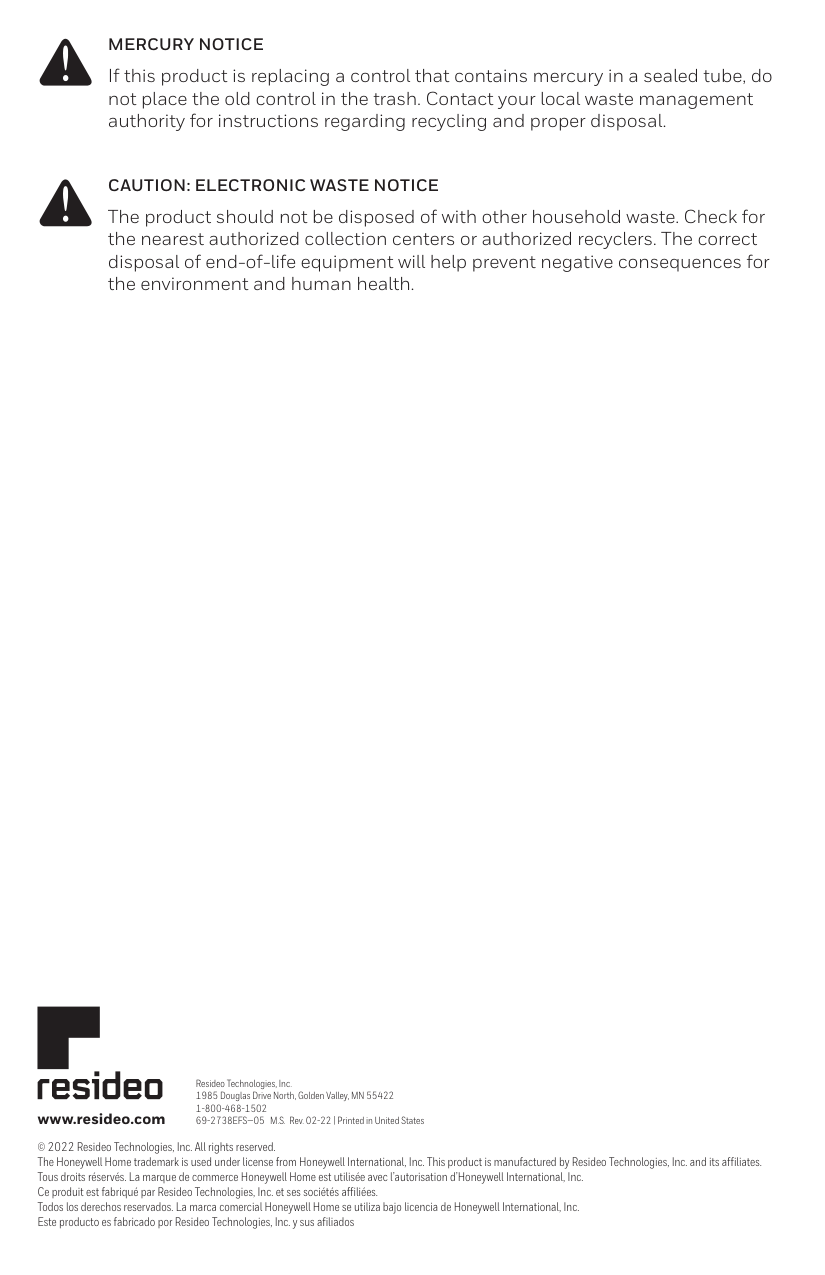

MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do not place the old control in the trash. Contact your local waste management authority for instructions regarding recycling and proper disposal.
CAUTION: ELECTRONIC WASTE NOTICE
The product should not be disposed of with other household waste. Check for the nearest authorized collection centers or authorized recyclers. The correct disposal of end-of-life equipment will help prevent negative consequences for the environment and human health.
Resideo Technologies, Inc. 1985 Douglas Drive North, Golden Valley, MN 55422 1-800-468-1502 69-2738EFS—05 M.S. Rev. 02-22 | Printed in United States
############## www.resideo.com
© 2022 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados
Indoor
HOLD
########################### More
M38816

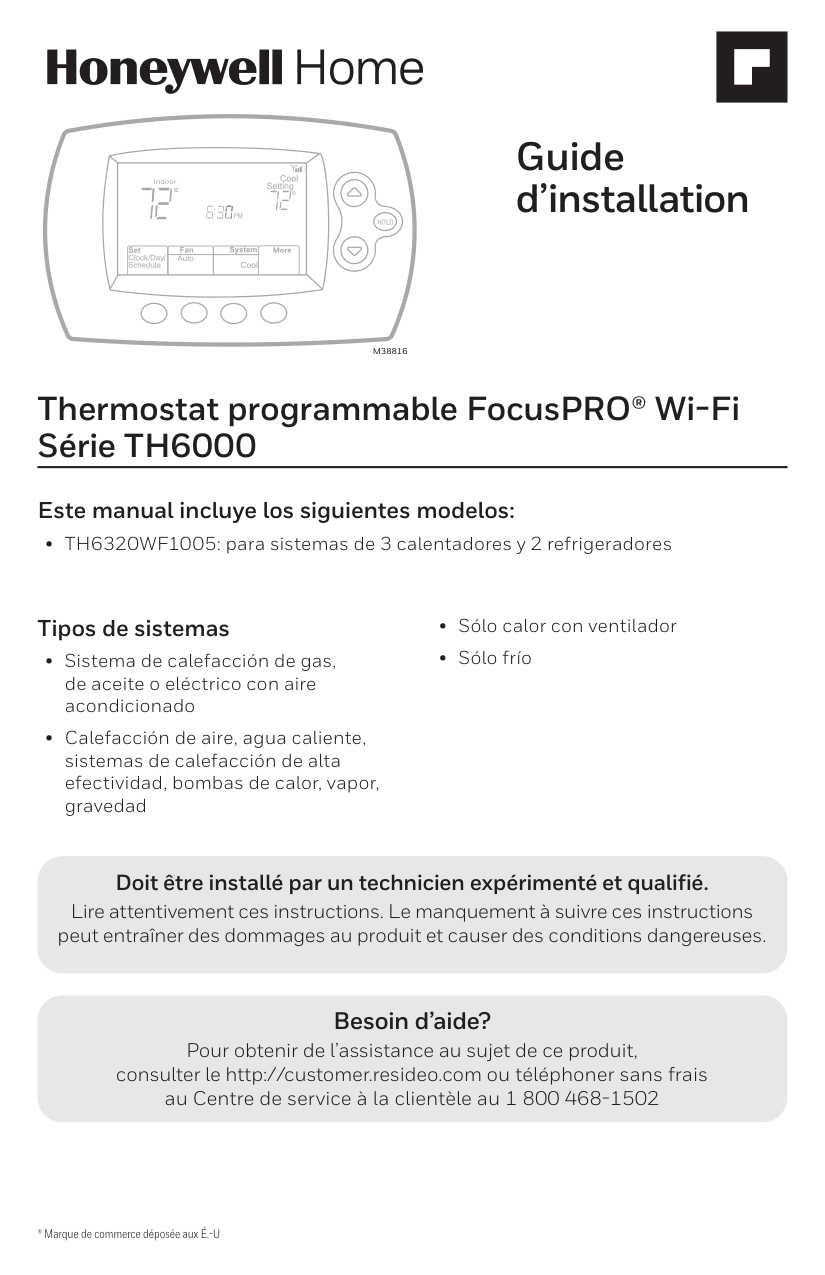

Guide d’installation
Thermostat programmable FocusPRO® Wi-Fi Série TH6000
##### Este manual incluye los siguientes modelos:
• TH6320WF1005: para sistemas de 3 calentadores y 2 refrigeradores
##### Tipos de sistemas
Doit être installé par un technicien expérimenté et qualifié. Lire attentivement ces instructions. Le manquement à suivre ces instructions peut entraîner des dommages au produit et causer des conditions dangereuses.
Besoin d’aide? Pour obtenir de l’assistance au sujet de ce produit, consulter le http://customer.resideo.com ou téléphoner sans frais au Centre de service à la clientèle au 1 800 468-1502
® Marque de commerce déposée aux É.-U

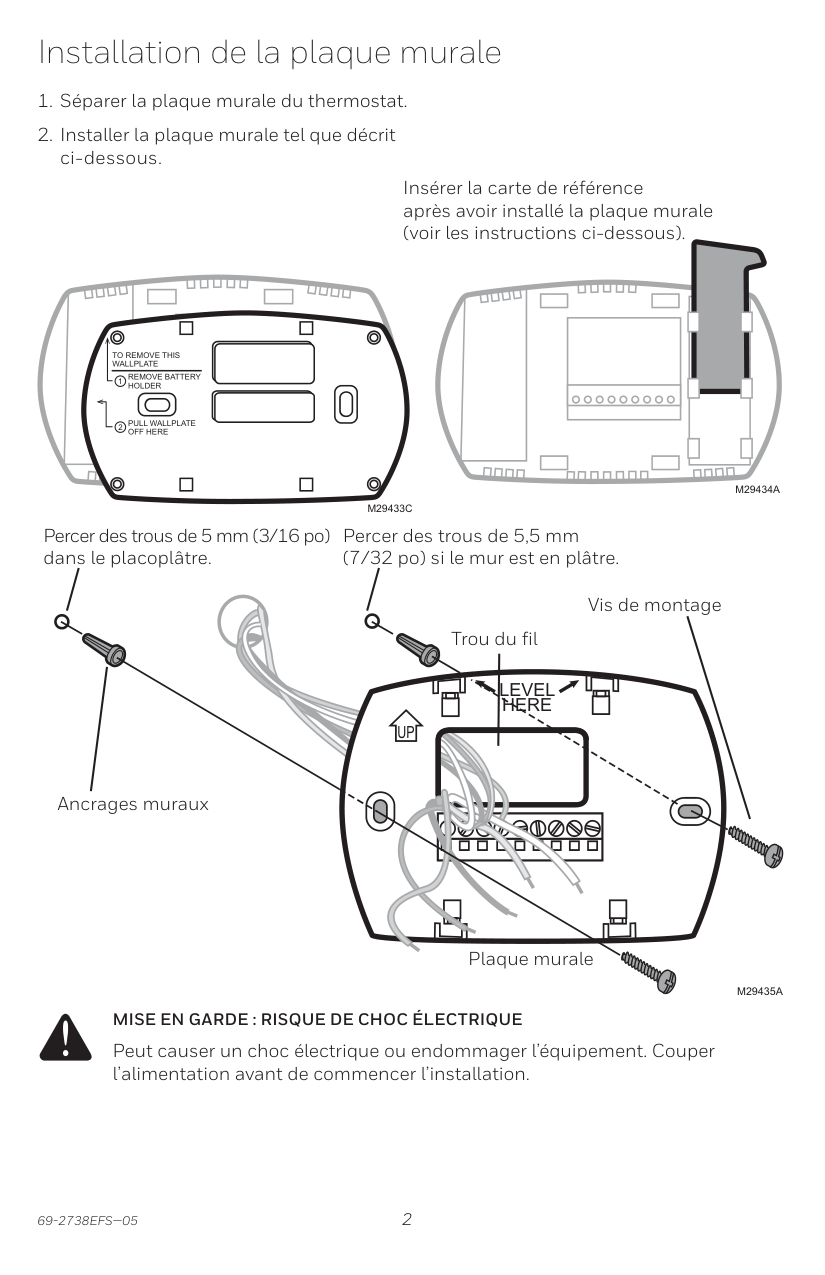

Installation de la plaque murale
Insérer la carte de référence après avoir installé la plaque murale (voir les instructions ci-dessous).
TO REMOVE THIS WALLPLATE
REMOVE BATTERY HOLDER
PULL WALLPLATE OFF HERE
M29434A
M29433C
Percer des trous de 5,5 mm (7/32 po) si le mur est en plâtre.
Percer des trous de 5 mm (3/16 po) dans le placoplâtre.
Vis de montage
Trou du fil
LEVEL HERE
UP
Ancrages muraux
| | | |---|---| | | | | | |
Plaque murale
########### MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE
Peut causer un choc électrique ou endommager l’équipement. Couper l’alimentation avant de commencer l’installation.
M29435A
########## Guide de câblage – systèmes traditionnels
Système 1C/1C
Système de climatisation seulement
Système de chauffage seulement
Rc Alimentation [1] R [R+Rc relié par le cavalier] C Neutre 24 V CA W Relais de chauffage
Système 1C/1C
##################### RcYGRC
################# RcYWGRC
Rc Alimentation [1] R [R+Rc reliés par le cavalier] Y Contacteur de compresseur C Neutre 24 V CA G Relais de la soufflante
RcYWGW2Y2RC
RcWRC
Système 2C/2C
Système 2C/2C
################## RcYWGRC M29443
de climatisation) [1, 2] R Alimentation (transformateur
RcYWGW2Y2RC M29447
de chauffage) [1, 2] Y Contacteur de compresseur C Neutre 24 V CA [4] W Relais de chauffage G Relais de la soufflante
climatisation) [1, 2]
R Alimentation (transformateur
de chauffage) [1, 2] Y Contacteur du compresseur (stade 1) C Neutre 24 V CA [4] W Relais de chauffage (stade 1) G Relais de la soufflante W2 Relais de chauffage (stade 2) Y2 Contacteur du compresseur (stade 2)
Système de chauffage seulement avec soufflante
################### RcWGRC
M29444
Rc Alimentation [1] R [R+Rc reliés par le cavalier] C Neutre 24 V CA W Relais de chauffage G Relais de la soufflante
Voir [Remarques] ci-dessous.
REMARQUES Spécifications des fils :
Utiliser du fil pour thermostat de calibre 18 à 22. Il n’est pas nécessaire d’utiliser des câbles blindés.
[9] Lors de la configuration, régler le type de système à Thermopompe 2 chauffages/2
########## Guide de câblage – systèmes de thermopompes
Système de
Système de
Système de
Système de
RcYGRC
RcYGY2LRC
M29448
M29451
RcYGAux E LRC
M29449
RcYGAux E LRCY2
M29452
de chauffage d’urgence
de chauffage d’urgence
Système de thermopompe 2C/1F
Y2 Contacteur du compresseur (stade 2)
RcYGAux E LRC
Rc Alimentation [1] R [R+Rc reliés par le cavalier] Y Contacteur de compresseur C Neutre 24 V CA O/B Robinet de substitution [7] G Relais de la soufflante Aux/E Relais auxiliaire de chauffage/ de chauffage d’urgence
M29450
Voir [Remarques] ci-dessous.
REMARQUES Spécifications des fils :
Utiliser du fil pour thermostat de calibre 18 à 22. Il n’est pas nécessaire d’utiliser des câbles blindés.
[9] Lors de la configuration, régler le type de système à Thermopompe 2 chauffages/2
W
G
######## Y
R
C
######### W2 GW YR RCKY2C
CONVENTIONNEL
AUX/E G O/B YRRCKLC
THERMOPOMPE
MF33878

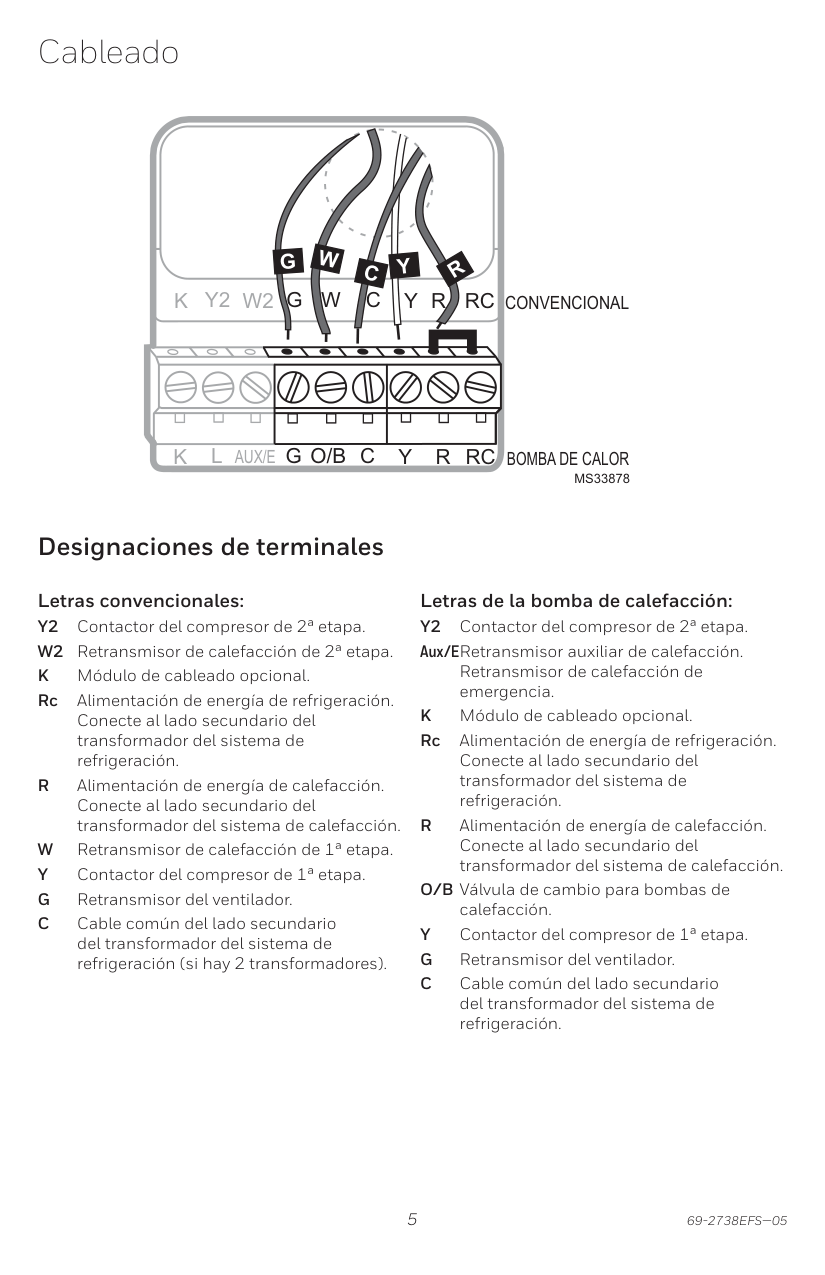

#### Désignation des bornes
########## Lettres désignant les bornes traditionnelles :
Y2 Contacteur compresseur 2e étage. W2 Relais chauffage 2e étage. K Module économiseur de fils en option. Rc Alimentation climatisation. À raccorder
au côté secondaire du transformateur de l’installation de climatisation.
R Alimentation chauffage. À raccorder au côté secondaire du transformateur de l’installation de chauffage.
W Relais chauffage 1er étage. Y Contacteur compresseur 1er étage. G Relais ventilateur. C Fil neutre du côté secondaire du
transformateur de l’installation de climatisation (s’il y a 2 transformateurs).
Lettres désignant les bornes des thermopompes : Y2 Contacteur compresseur 2e étage. Aux/ERelais auxiliaire de chauffage/de
chauffage d’urgence K Module économiseur de fils en option. Rc Alimentation climatisation. À raccorder
au côté secondaire du transformateur de l’installation de climatisation.
R Alimentation chauffage. Raccorder au côté secondaire du transformateur de l’installation de chauffage.
O/B Vanne d’inversion pour thermopompe. Y Contacteur compresseur 1er étage. G Relais ventilateur. C Fil neutre du côté secondaire du
transformateur de l’installation de climatisation.
Essai de la configuration du système
########################## HOLD
######################## M33893A
HOLD
M33884A
########## Fonction Réglages et Options
|1 Sélection du type de système Si vous n’êtes pas certain de votre type de système de chauffage/ refroidissement ou que vous avez d’autres questions, consultez le site wifithermostat.com|0 Chauffage/refroidissement : chauffage au gaz, au mazout ou électrique avec climatisation centrale.
1 Thermopompe : thermopompe sans chauffage de secours ou auxiliaire.
2 Chauffage uniquement : chauffage au gaz, au mazout ou à l’eau chaude sans climatisation centrale.
3 Chauffage uniquement avec ventilateur : chauffage au gaz, au mazout ou électrique sans climatisation centrale.
4 Refroidissement uniquement : climatisation centrale uniquement.
5 Thermopompe : thermopompe avec chauffage de secours ou auxiliaire.
6 Chauffage/refroidissement multi-étages : 2 étages de chauffage, 2 étages de refroidissement.
7 Chauffage/refroidissement multi-étages : 2 étages de chauffage, 1 étage de refroidissement.
8 Chauffage/refroidissement multi-étages : 1 étage de chauffage, 2 étages de refroidissement.
9 Chauffage/refroidissement multi-étages : 2 étages de chauffage, 1 étage de refroidissement.
10 Chauffage/refroidissement multi-étages : 1 étage de chauffage, 2 étages de refroidissement.
| |---|---| |2 Vanne de commutation de thermopompe (pour thermopompes uniquement)|0 Vanne de commutation de refroidissement : utilisez ce réglage si vous avez connecté un fil étiqueté « O » à la borne O/B.
1 Vanne de commutation de chauffage : utilisez ce réglage si vous avez connecté un fil étiqueté « B » à la borne O/B.
| |3 Commande du ventilateur de chauffage|0 Chauffage au gaz ou au mazout : utilisez ce réglage en cas de système de chauffage au gaz ou au mazout (le système contrôle le fonctionnement du ventilateur).
1 Chauffage électrique : utilisez ce réglage en cas de système de chauffage électrique (le thermostat contrôle le fonctionnement du ventilateur).
| |5 Cycle de chauffage
6 Cycle de chauffage,
étape 2
7 Cycle de chauffage,
étape 3
|5 Appareil de chauffage au gaz ou au mazout : appareil de chauffage au gaz/mazout standard (rendement inférieur à 90 %).
9 Appareil de chauffage électrique : systèmes de chauffage électriques. 3 Appareil de chauffage à eau chaude ou à haut rendement : système à
eau chaude ou appareil de chauffage au gaz (rendement supérieur à 90 %).
1 Système à vapeur ou à gravité au gaz/mazout : systèmes de chauffage à vapeur ou à gravité. [Autres options : 2,4,6,7,8,10,11,12]|
|9 Cycle du compres-
seur 1er étage|3 Recommandé pour la plupart des compresseurs. [Autres options : 1, 2, 4, 5 ou 6 cycles/h]| |---|---| |10 Cycle du compres-
seur 2e étage|3 Recommandé pour la plupart des compresseurs. [Autres options : 1, 2, 4, 5 ou 6 cycles/h]| |12 Commutation manuelle/ automatique|0 Commutation manuelle (Chauffage/Refroidissement/Arrêt).
1 Commutation automatique (Chauffage/Refroidissement/Auto/Arrêt). Active automatiquement le chauffage ou le refroidissement en fonction de la température de la pièce. Remarque : le système maintient une différence minimale de 3 °F entre les réglages de chaleur et de refroidissement.
| |13 Adaptive Intelligent
Recovery (AIR)|1 En marche 0 Arrêt| |14 Unité de
température (°F/°C)|0 Fahrenheit
1 Celsius
| |15 Protection du
compresseur|5 Durée d’arrêt du compresseur de 5 minutes [Autres options : durée d’arrêt de 0, 1, 2, 3 ou 4 minutes]| |16 Options de
programmation|1 Horaire de programmation activé (programmable sur 7 jours). 0 Horaire de programmation désactivé. Le thermostat ne peut pas être programmé.| |26 Commande
auxiliaire|0 Confort
1 Économie
| |27 Buté de plage de température de chauffage|90 Le réglage max. de la température de chauffage est 90 °F (32 °C) [Autres options : 40-89 °F (4 °C-32 °C)]| |28 Buté de plage de
température de refroidissement|50 Le réglage max. de la température de refroidissement est 50 °F (10 °C) [Autres options : 51-99 °F (11 °C-37 °C)]| |32 Décalage d’affichage de température|0 Le thermostat affiche la température réelle de la pièce [Autres options : décalage -3, -2, -1, 1, 2, 3 °F (-1,5 °C à 1,5 °C)]| |36 Device Name (Nom de l’appareil) Ce nom identifiera le thermostat lorsque vous le consultez à distance. Si vous enregistrez plusieurs thermostats, attribuez un nom différent à chacun d’entre eux.|52 = Thermostat
1 Basement 16 Exercise Room 30 Library 44 Porch
2 Bathroom 17 Family Room 31 Living Room 45 Rec Room
3 Bathroom 1 18 Fireplace 32 Lower Level 46 Sewing Room
4 Bathroom 2 19 Foyer 33 Master Bath 47 Spa
5 Bathroom 3 20 Game Room 34 Master Bed 48 Storage Room
6 Bedroom 21 Garage 35 Media Room 49 Studio
7 Bedroom 1 22 Great Room 36 Music Room 50 Sun Room
8 Bedroom 2 23 Guest Room 37 Nursery 51 Theater
9 Bedroom 3 24 Gym 38 Office 52 Thermostat
10 Bedroom 4 25 Kid's Room 39 Office 1 53 Upper Level
11 Boat House 26 Kitchen 40 Office 2 54 Utility Room
12 Bonus Room 27 Kitchen 1 41 Pantry 55 Walk In Closet
13 Computer Room 28 Kitchen 2 42 Play Room 56 Wine Cellar
14 Den 29 Laundry Room 43 Pool Room 57 Workshop
15 Dining Room
| |38 Wi-Fi
En marche/Arrêt|1 Le Wi-Fi est en marche et le thermostat peut être connecté à un réseau Wi-Fi 0 Le Wi-Fi est en marche. Le thermostat ne peut pas être connecté à un réseau
Wi-Fi. Si vous ne connectez pas le thermostat à un réseau Wi-Fi, le texte Wi-Fi Setup (configuration Wi-Fi) sera supprimé de la fenêtre de messages.|
|39 Connexion Wi-Fi|1 Connecté au réseau Wi-Fi. Il s’agit de la configuration automatique lorsque le thermostat est connecté au réseau Wi-Fi. 0 Sélectionnez 0 pour le déconnecter du réseau Wi-Fi.| |---|---| |42 Affichage de la période et du jour de la semaine|0 La période et le jour ne sont pas affichés à l’écran d’accueil.
1 La période et le jour sont affichés à l’écran d’accueil.
| |85 Restaurer la programmation par défaut|0 Continuer à utiliser l’horaire programmé.
1 Restaurer le programme du thermostat aux réglages d’économie d’énergie
| |90 Restauration des
réglages originaux|0 Non
1 Déconnecte le thermostat du réseau Wi-Fi et restaure les réglages d’origine (efface les personnalisations).
|
Essai de la configuration du système
Numéro d’essai État du système
|10 0| |---|
M29455Appuyer surs/tpour activer ou désactiver le système. Appuyer sur NEXT pour passer à l’essai suivant. Appuyer sur DONE pour terminer l’essai du système.
Pour commencer, enfoncer et tenir les touches s et t jusqu’à ce que l’affichage change.
########## Essai du système État du système
|10 Système de chauffage|0 Arrêter le chauffage et la soufflante.
1 Activation du chauffage de stade 1. La soufflante entre en fonction si la fonction de configuraton 1 est réglée à 1 ou 5 OU si la fonction de configuration 3 est réglée à 1 **Voir page 6.
2 Activation du chauffage de stade 2.
3 Activation du chauffage de stade 3
| |---|---| |20 Système de chauffaged’urgence|0 Arrêter le chauffage et la soufflante.
1 Mise en fonction du chauffage et de la soufflante.
| |30 Système de climatisation|0 Arrêter le chauffage et la soufflante.
1 Mise en fonction du compresseur et de la soufflante.
2 Activation du compresseur de stade 2.
| |40 Système de soufflante|0 Désactivation de la soufflante.
1 Activation de la soufflante.
|
MISE EN GARDE : La protection du compresseur est contournée lors de l’essai. Pour prévenir les dommages à l’équipement, éviter d’activer et désactiver le compresseur à intervalles rapides.
########## Perte du signal
Si l’indicateur no-Wi-Fi (pas de Wi-Fi) s’affiche à la place de l’indicateur de puissance du signal Wi-Fi dans le coin supérieur droit de l’écran d’accueil :
########## Codes d’erreur
Dans le cas de certains problèmes, l’écran du thermostat affiche un code qui désigne la nature du problème. Tout d’abord, les codes d’erreur sont affichés seuls dans la zone de l’heure de l’écran; après quelques minutes, l’écran d’accueil s’affiche et le code et l’heure s’affichent alternativement.
M33999A
########## Code d’erreur Action
|E01 L’alimentation du routeur a été coupée pendant la configuration de la Wi-Fi.|• Assurez-vous que le routeur est alimenté.
• Si vous essayez d’établir la connexion à un réseau masqué ou ajouté manuellement, assurez-vous que le routeur est alimenté et fonctionne.
| |---|---| |E02 Mot de passe Wi-Fi non valide. Ce code s’affiche pendant 30 secondes, puis le thermostat se remet en mode Wi-Fi Setup (Configuration de la Wi-Fi).|• Saisissez de nouveau le mot de passe du réseau Wi-Fi de votre maison.
• Répétez le processus de configuration et confirmez le mot de passe du réseau Wi-Fi de votre maison.
| |E42 Le routeur ne fournit pas
d’adresse IP au thermostat.|• Patientez pendant 30 minutes, la connexion peut prendre plusieurs minutes.
• S’il n’y a toujours pas de connexion, retirez le thermostat de la plaque murale pendant 10 secondes, puis raccrochezle.
• Assurez-vous que votre routeur est correctement configuré pour fournir automatiquement les adresses IP.
M33998A|
########## Code d’erreur Action
|E43 Pas de connexion Internet. Le thermostat ne peut pas communiquer avec Total Connect Comfort.|• Assurez-vous que le câble Internet est branché.
• Redémarrez le routeur.
| |---|---| |E99 Erreur d’ordre général|Retirez le thermostat de la plaque murale pendant 10 secondes, puis raccrochez-le.|

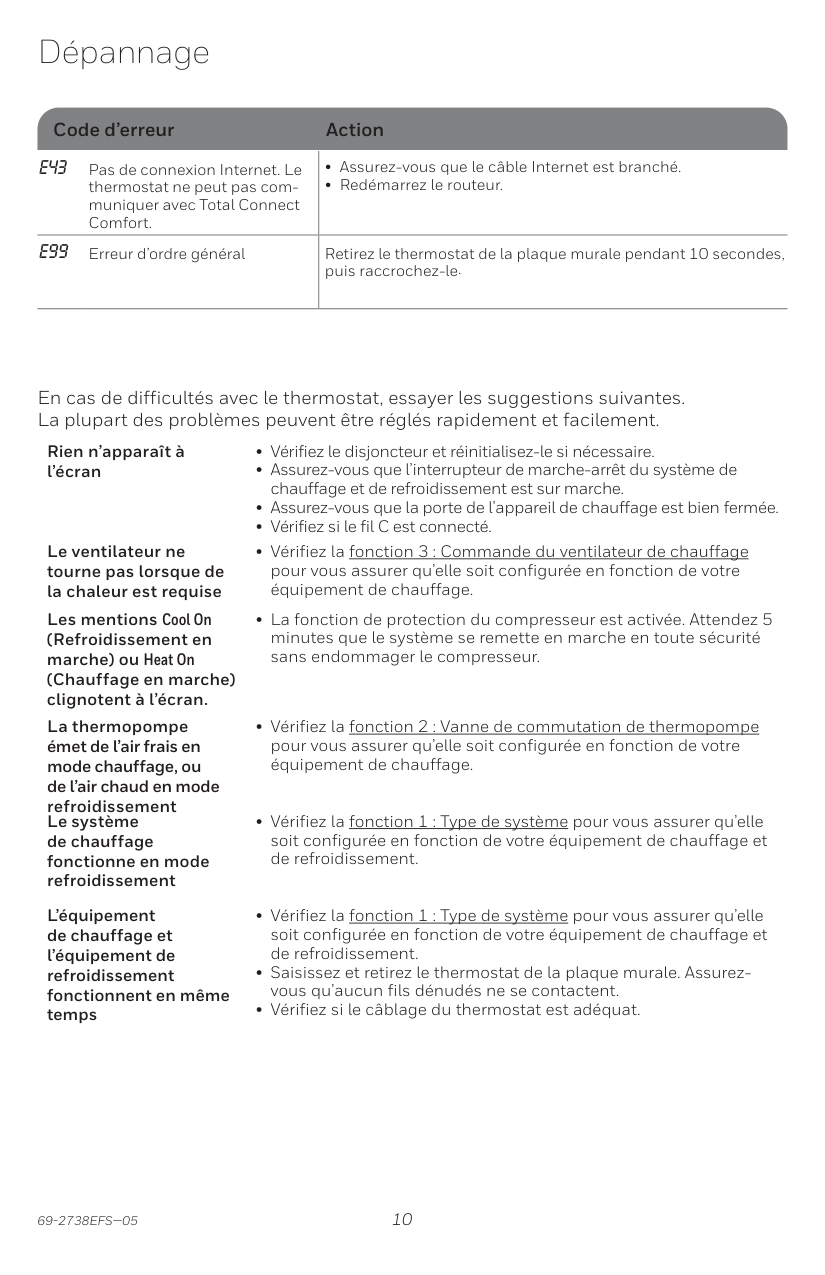

En cas de difficultés avec le thermostat, essayer les suggestions suivantes. La plupart des problèmes peuvent être réglés rapidement et facilement.
Rien n’apparaît à l’écran
Le ventilateur ne tourne pas lorsque de la chaleur est requise
• Vérifiez la fonction 3 : Commande du ventilateur de chauffage pour vous assurer qu’elle soit configurée en fonction de votre équipement de chauffage.
Les mentions Cool On (Refroidissement en marche) ou Heat On (Chauffage en marche) clignotent à l’écran.
• La fonction de protection du compresseur est activée. Attendez 5 minutes que le système se remette en marche en toute sécurité sans endommager le compresseur.
La thermopompe émet de l’air frais en mode chauffage, ou de l’air chaud en mode refroidissement
• Vérifiez la fonction 2 : Vanne de commutation de thermopompe pour vous assurer qu’elle soit configurée en fonction de votre équipement de chauffage.
Le système de chauffage fonctionne en mode refroidissement
• Vérifiez la fonction 1 : Type de système pour vous assurer qu’elle soit configurée en fonction de votre équipement de chauffage et de refroidissement.
L’équipement de chauffage et l’équipement de refroidissement fonctionnent en même temps

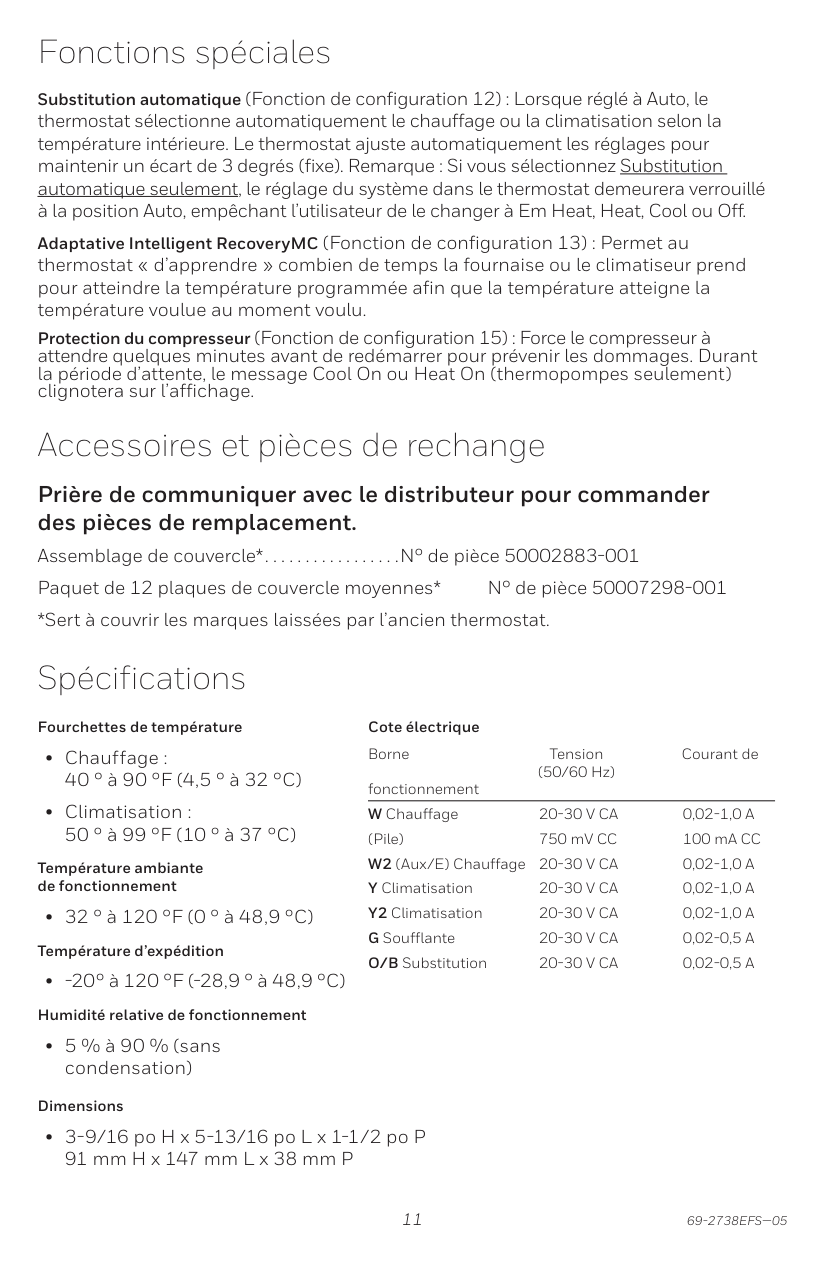

Fonctions spéciales
Substitution automatique (Fonction de configuration 12) : Lorsque réglé à Auto, le thermostat sélectionne automatiquement le chauffage ou la climatisation selon la température intérieure. Le thermostat ajuste automatiquement les réglages pour maintenir un écart de 3 degrés (fixe). Remarque : Si vous sélectionnez Substitution automatique seulement, le réglage du système dans le thermostat demeurera verrouillé à la position Auto, empêchant l’utilisateur de le changer à Em Heat, Heat, Cool ou Off.
Adaptative Intelligent RecoveryMC (Fonction de configuration 13) : Permet au thermostat « d’apprendre » combien de temps la fournaise ou le climatiseur prend pour atteindre la température programmée afin que la température atteigne la température voulue au moment voulu. Protection du compresseur (Fonction de configuration 15) : Force le compresseur à attendre quelques minutes avant de redémarrer pour prévenir les dommages. Durant la période d’attente, le message Cool On ou Heat On (thermopompes seulement) clignotera sur l’affichage.
Accessoires et pièces de rechange
##### Prière de communiquer avec le distributeur pour commander des pièces de remplacement.
Assemblage de couvercle* .................N° de pièce 50002883-001 Paquet de 12 plaques de couvercle moyennes* N° de pièce 50007298-001
*Sert à couvrir les marques laissées par l’ancien thermostat.
Spécifications
Fourchettes de température
Cote électrique Borne Tension Courant de
(50/60 Hz)
fonctionnement W Chauffage 20-30 V CA 0,02-1,0 A (Pile) 750 mV CC 100 mA CC
W2 (Aux/E) Chauffage 20-30 V CA 0,02-1,0 A Y Climatisation 20-30 V CA 0,02-1,0 A Y2 Climatisation 20-30 V CA 0,02-1,0 A G Soufflante 20-30 V CA 0,02-0,5 A O/B Substitution 20-30 V CA 0,02-0,5 A
Dimensions
• 3-9/16 po H x 5-13/16 po L x 1-1/2 po P 91 mm H x 147 mm L x 38 mm P

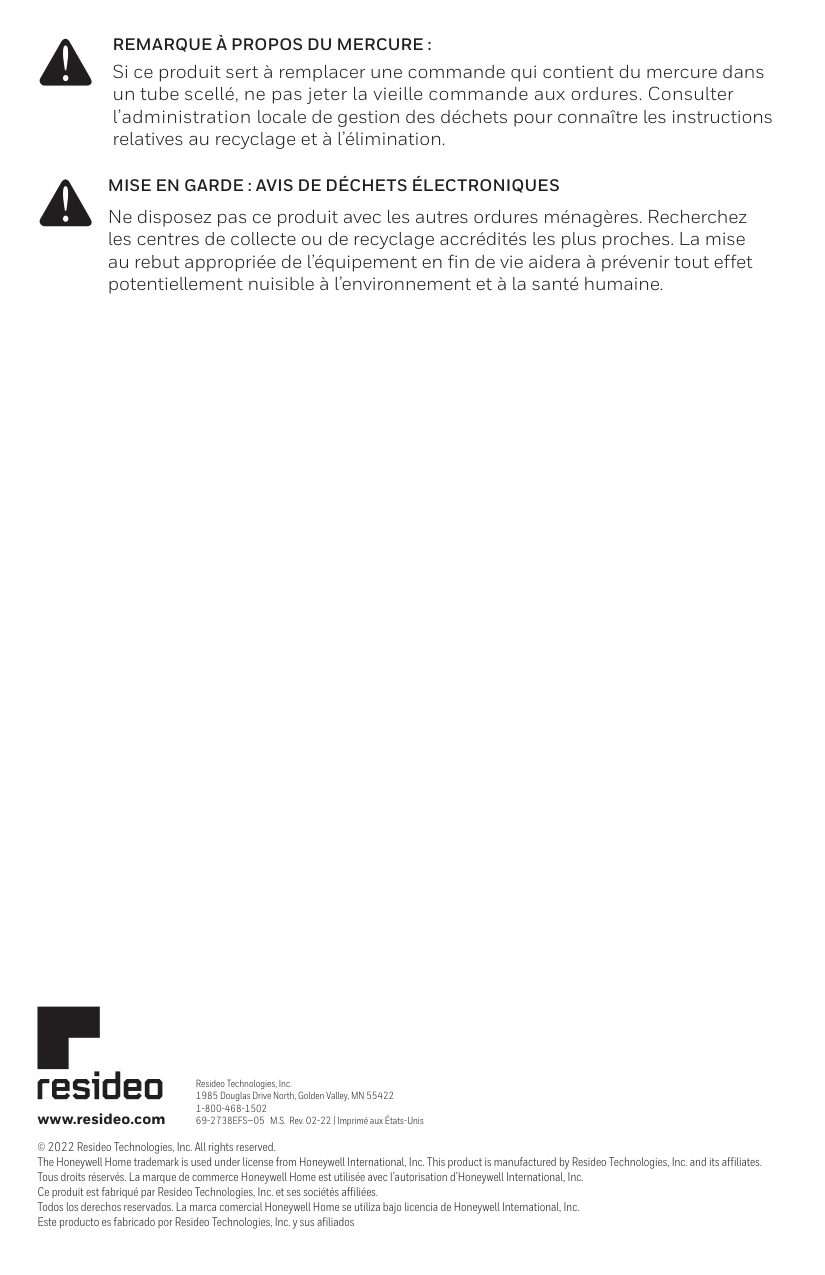

REMARQUE À PROPOS DU MERCURE : Si ce produit sert à remplacer une commande qui contient du mercure dans un tube scellé, ne pas jeter la vieille commande aux ordures. Consulter l’administration locale de gestion des déchets pour connaître les instructions relatives au recyclage et à l’élimination.
MISE EN GARDE : AVIS DE DÉCHETS ÉLECTRONIQUES
Ne disposez pas ce produit avec les autres ordures ménagères. Recherchez les centres de collecte ou de recyclage accrédités les plus proches. La mise au rebut appropriée de l’équipement en fin de vie aidera à prévenir tout effet potentiellement nuisible à l’environnement et à la santé humaine.
Resideo Technologies, Inc. 1985 Douglas Drive North, Golden Valley, MN 55422 1-800-468-1502 69-2738EFS—05 M.S. Rev. 02-22 | Imprimé aux États-Unis
############## www.resideo.com
© 2022 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados
Indoor
HOLD
########################### More
M38816

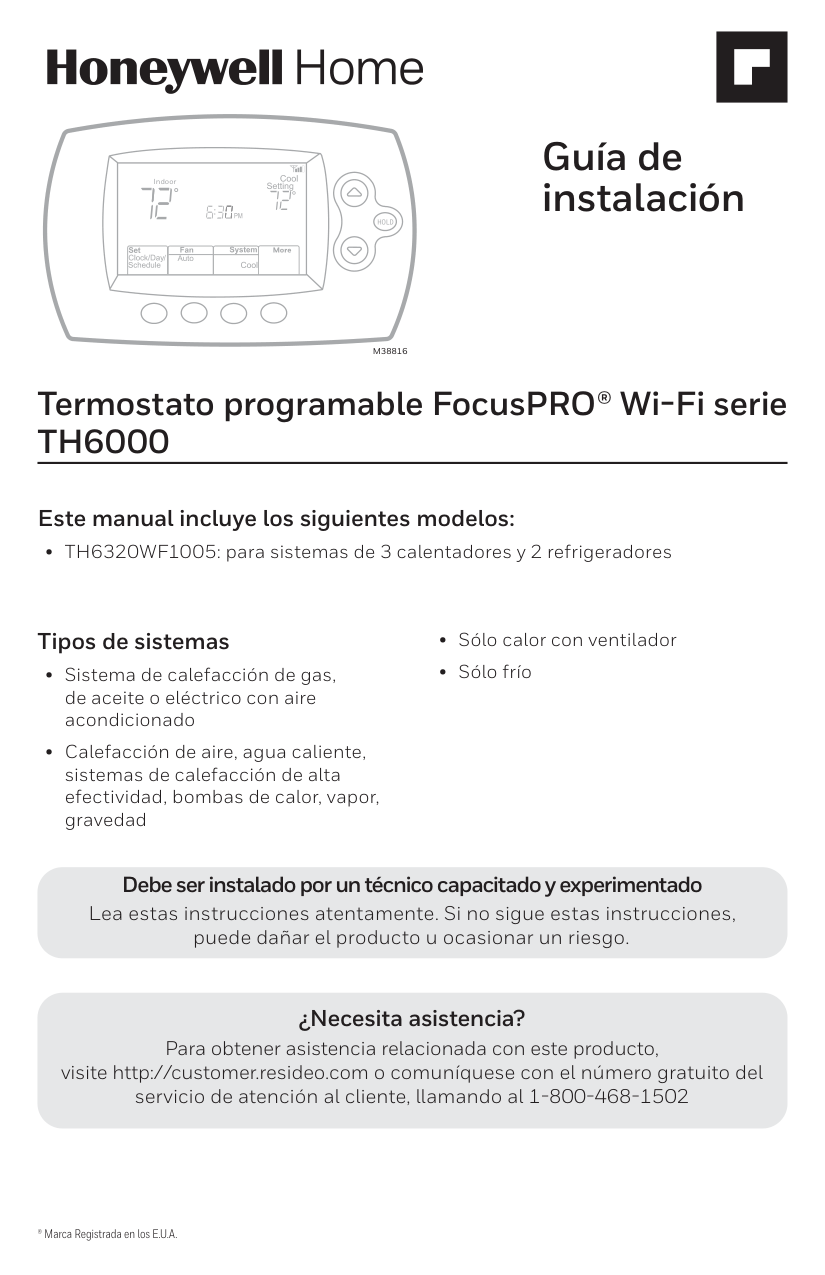

Guía de instalación
Termostato programable FocusPRO® Wi-Fi serie TH6000
##### Este manual incluye los siguientes modelos:
• TH6320WF1005: para sistemas de 3 calentadores y 2 refrigeradores
##### Tipos de sistemas
Debe ser instalado por un técnico capacitado y experimentado Lea estas instrucciones atentamente. Si no sigue estas instrucciones, puede dañar el producto u ocasionar un riesgo.
¿Necesita asistencia? Para obtener asistencia relacionada con este producto, visite http://customer.resideo.com o comuníquese con el número gratuito del servicio de atención al cliente, llamando al 1-800-468-1502
® Marca Registrada en los E.U.A.

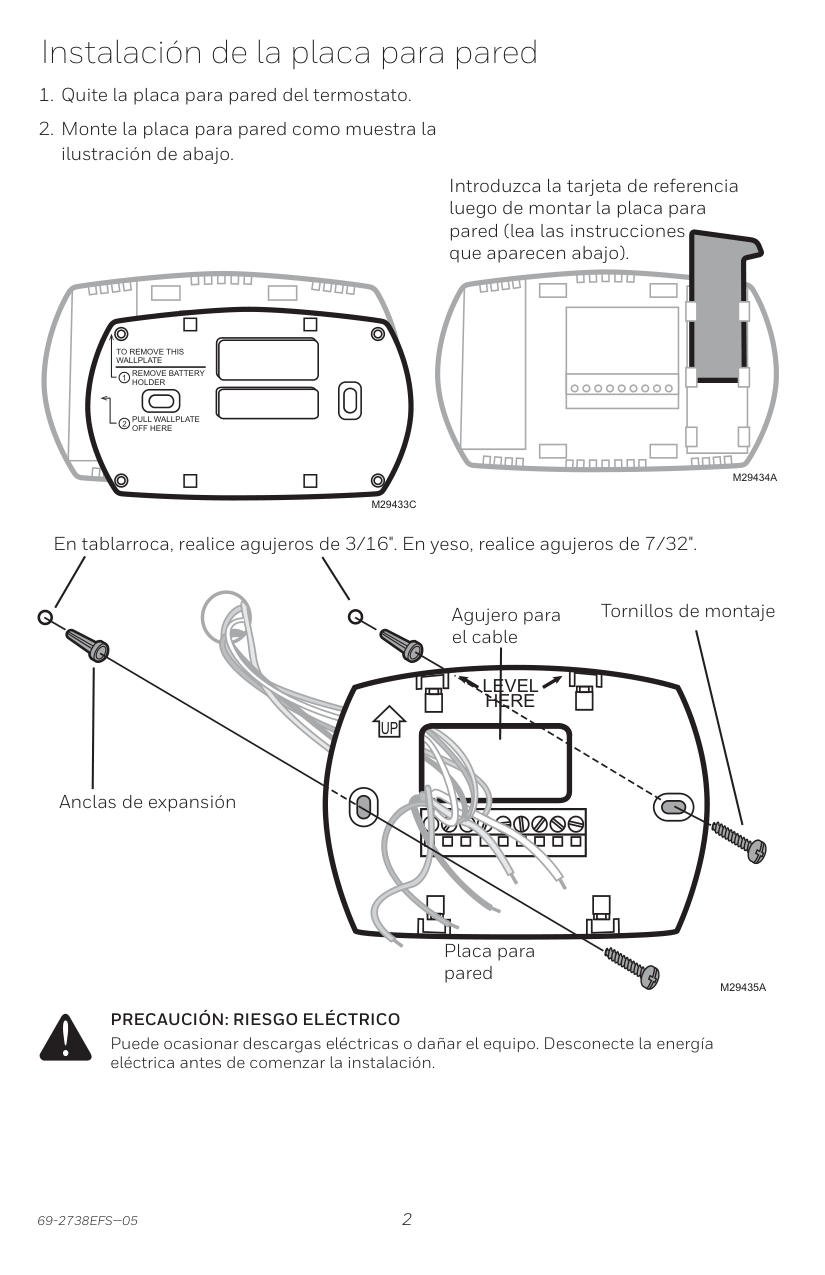

Instalación de la placa para pared
Introduzca la tarjeta de referencia luego de montar la placa para pared (lea las instrucciones que aparecen abajo).
TO REMOVE THIS WALLPLATE
REMOVE BATTERY HOLDER
PULL WALLPLATE OFF HERE
M29434A
M29433C
En tablarroca, realice agujeros de 3/16". En yeso, realice agujeros de 7/32".
Tornillos de montaje
Agujero para el cable
UP
LEVEL HERE
Anclas de expansión
| | | |---|---| | | |
| | |
Placa para pared
M29435A
PRECAUCIÓN: RIESGO ELÉCTRICO Puede ocasionar descargas eléctricas o dañar el equipo. Desconecte la energía eléctrica antes de comenzar la instalación.

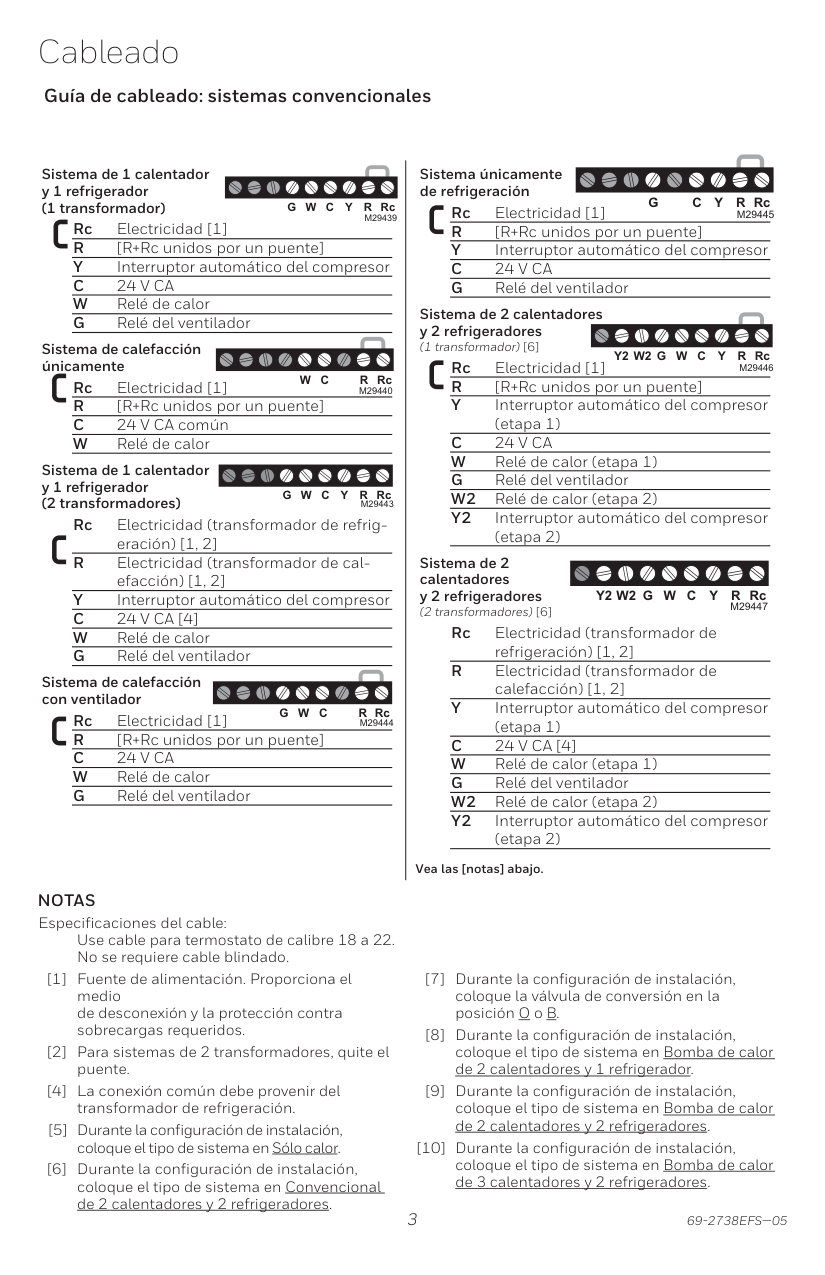

########## Guía de cableado: sistemas convencionales
Sistema de 1 calentador y 1 refrigerador
Sistema únicamente de refrigeración
################ RcYGRC
RcYWGRC
Sistema de calefacción únicamente
Rc Electricidad [1] R [R+Rc unidos por un puente] C 24 V CA común W Relé de calor
Sistema de 1 calentador y 1 refrigerador
Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor C 24 V CA G Relé del ventilador
RcYWGW2Y2RC
RcWRC
Sistema de 2 calentadores y 2 refrigeradores
C 24 V CA W Relé de calor (etapa 1) G Relé del ventilador W2 Relé de calor (etapa 2) Y2 Interruptor automático del compresor
Sistema de 2 calentadores y 2 refrigeradores
RcYWGRC M29443
eración) [1, 2]
R Electricidad (transformador de cal-
efacción) [1, 2] Y Interruptor automático del compresor C 24 V CA [4] W Relé de calor G Relé del ventilador
############### RcYWGW2Y2RC M29447
refrigeración) [1, 2]
R Electricidad (transformador de
Sistema de calefacción con ventilador
calefacción) [1, 2]
Y Interruptor automático del compresor
#################### RcWGRC
Rc Electricidad [1] R [R+Rc unidos por un puente] C 24 V CA W Relé de calor G Relé del ventilador
M29444
C 24 V CA [4] W Relé de calor (etapa 1) G Relé del ventilador W2 Relé de calor (etapa 2) Y2 Interruptor automático del compresor
Vea las [notas] abajo.
NOTAS Especificaciones del cable:
Use cable para termostato de calibre 18 a 22. No se requiere cable blindado.
[4] La conexión común debe provenir del transformador de refrigeración.
########## Guía de cableado: sistemas de bomba de calor
Sistema de bomba
Sistema de bomba
Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor C 24 V CA O/B Válvula inversora [7] G Relé del ventilador
Sistema de bomba
Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor
C 24 V CA O/B Válvula inversora [7] G Relé del ventilador Y2 Interruptor automático del compresor
Sistema de bomba
RcYGRC
RcYGY2LRC
M29448
M29451
RcYGAux E LRC
M29449
Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor C 24 V CA O/B Válvula inversora [7] G Relé del ventilador Aux/E Relé de calor auxiliar/de emergencia
RcYGAux E LRCY2
M29452
Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor
C 24 V CA O/B Válvula inversora [7] G Relé del ventilador Aux/E Relé de calor auxiliar/de emergencia Y2 Interruptor automático del compresor
Sistema de bomba de calor de 2 calentadores y 1 refrigerador
RcYGAux E LRC
M29450
Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor C 24 V CA O/B Válvula inversora [7] G Relé del ventilador Aux/E Relé de calor auxiliar/de emergencia
Vea las [notas] abajo.
NOTAS Especificaciones del cable:
Use cable para termostato de calibre 18 a 22. No se requiere cable blindado.
[4] La conexión común debe provenir del transformador de refrigeración.
W
G
######## Y
R
C
######### W2 GW YR RCKY2C
CONVENCIONAL
AUX/E G O/B YRRCKLC
BOMBA DE CALOR
MS33878
#### Designaciones de terminales
Letras convencionales: Y2 Contactor del compresor de 2ª etapa. W2 Retransmisor de calefacción de 2ª etapa. K Módulo de cableado opcional. Rc Alimentación de energía de refrigeración.
Conecte al lado secundario del transformador del sistema de refrigeración.
R Alimentación de energía de calefacción. Conecte al lado secundario del transformador del sistema de calefacción.
W Retransmisor de calefacción de 1ª etapa. Y Contactor del compresor de 1ª etapa. G Retransmisor del ventilador. C Cable común del lado secundario
del transformador del sistema de refrigeración (si hay 2 transformadores).
Letras de la bomba de calefacción: Y2 Contactor del compresor de 2ª etapa. Aux/ERetransmisor auxiliar de calefacción. Retransmisor de calefacción de emergencia.
K Módulo de cableado opcional. Rc Alimentación de energía de refrigeración.
Conecte al lado secundario del transformador del sistema de refrigeración.
R Alimentación de energía de calefacción. Conecte al lado secundario del transformador del sistema de calefacción.
O/B Válvula de cambio para bombas de
calefacción. Y Contactor del compresor de 1ª etapa. G Retransmisor del ventilador. C Cable común del lado secundario
del transformador del sistema de refrigeración.
Prueba del sistema
HOLD
M33893A
######################### HOLD
M33884A
Función Configuraciones y opciones
|1 Seleccionar el tipo de sistema Si no está seguro sobre el tipo de sistema de calefacción/ refrigeración que tiene o si tiene alguna otra pregunta, visite wifithermostat.com|0 Calor/frío: Calefacción a gas, aceite o eléctrica con aire acondicionado central.
1 Bomba de calor: Bomba de calor sin calor de reserva ni calor auxiliar.
2 Calefacción únicamente: Calefacción a gas, aceite o agua caliente sin aire acondicionado central.
3 Calefacción únicamente con ventilador: Calefacción a gas, aceite o eléctrica sin aire acondicionado central.
4 Refrigeración únicamente: Aire acondicionado central únicamente.
5 Bomba de calor: Bomba de calor con calor de reserva o auxiliar.
6 Etapas múltiples de calefacción/refrigeración: 2 etapas de calefacción; 2 etapas de refrigeración.
7 Etapas múltiples de calefacción/refrigeración: 2 etapas de calefacción; 1 etapa de refrigeración.
8 Etapas múltiples de calefacción/refrigeración: 1 etapa de calefacción; 2 etapas de refrigeración.
10 Etapas múltiples de calefacción/refrigeración: 1 etapa de calefacción; 2 etapas de refrigeración.
11 Bomba de calor etapas múltiples: 2 etapas de calefacción, 2 etapas de refrigeración.
| |---|---| |2 Válvula de cambio para bombas de calor (bombas de calor únicamente)|0 Válvula de cambio de refrigeración: Utilice esta configuración si conectó un cable con la etiqueta “O” al terminal O/B.
1 Válvula de cambio de calefacción: Utilice esta configuración si conectó un cable con la etiqueta “B” al terminal O/B.
| |3 Control del ventila-
dor de calefacción|0 Calefacción a gas o aceite: Utilice esta configuración si tiene un sistema de calefacción a gas o aceite (el sistema controla el funcionamiento del ventilador).
1 Calor eléctrico: Utilice esta configuración si tiene un sistema de calefacción eléctrico (el termostato controla el funcionamiento del ventilador).
| |5 Frecuencia del ciclo de calefacción
6 Frecuencia del ciclo de calefacción,
etapa 2
7 Frecuencia del
ciclo de calefacción,
etapa 3
|5 Equipo de calefacción a gas o aceite: Equipo de calefacción estándar a gas
o aceite (menos del 90% de eficacia). 9 Equipo de calefacción eléctrica: Sistemas de calefacción eléctrica. 3 Equipo de calefacción con agua caliente o de gran eficiencia: Equipo de
calefacción con agua caliente o a gas (más del 90% de eficacia). 1 Sistema de vapor o gravedad a gas/aceite: Sistemas de calefacción por vapor o gravedad.|
|9 Índice del ciclo del
compresor en la 1
a
etapa|3 Se recomienda para la mayoría de los compresores. [Otras opciones: 1, 2, 4, 5 ó 6 CPH]| |---|---| |10 Índice del ciclo del
compresor en la 2
a
etapa|3 Se recomienda para la mayoría de los compresores. [Otras opciones: 1, 2, 4, 5 ó 6 CPH]| |12 Cambio manual/
automático|0 Cambio manual (Heat/Cool/Off [Calor/Frío/Apagado]).
1 Cambio automático (Heat/Cool/Off [Calor/Frío/Apagado]). Activa, automáticamente, la calefacción o la refrigeración conforme a la temperatura ambiente. Nota: el sistema mantiene una diferencia mínima de 3 °F entre las configuraciones de calefacción y refrigeración.
| |13 Adaptive Intelligent
Recovery (AIR)|1 Encendido 0 Apagado| |14 Formato de la tem-
peratura (°F/°C)|0 Fahrenheit
1 Centígrados
|
|15 Protección del
compresor|5 5 minutos de apagado del compresor [Otras opciones: 0, 1, 2, 3 o 4 minutos de tiempo de apagado]| |16 Opciones de crono-
grama|1 El cronograma del programa está activado (programable para 7 días). 0 El cronograma del programa está desactivado. No se puede programar el
termostato.| |26 Control auxiliar|0 Confort
1 Ahorro
| |27 Rango de paradas de la temperatura de calefacción|90 La configuración máx. de temperatura de calefacción es 90 °F (32 °C) [Otras opciones: 40-89 °F (4 °C a 32 °C)]| |28 Rango de paradas de la temperatura de refrigeración|50 La configuración mín. de temperatura de refrigeración es 50 °F (10 °C) [Otras opciones: 51-99 °F (11 °C a 37 °C)]| |36 Nombre del dispositivo Este nombre identificará el termostato cuando usted lo observe de manera remota. Si registra múltiples termostatos, debe darle a cada uno un nombre diferente.|52 = Thermostat
1 Basement 16 Exercise Room 30 Library 44 Porch
2 Bathroom 17 Family Room 31 Living Room 45 Rec Room
3 Bathroom 1 18 Fireplace 32 Lower Level 46 Sewing Room
4 Bathroom 2 19 Foyer 33 Master Bath 47 Spa
5 Bathroom 3 20 Game Room 34 Master Bed 48 Storage Room
6 Bedroom 21 Garage 35 Media Room 49 Studio
7 Bedroom 1 22 Great Room 36 Music Room 50 Sun Room
8 Bedroom 2 23 Guest Room 37 Nursery 51 Theater
9 Bedroom 3 24 Gym 38 Office 52 Thermostat
10 Bedroom 4 25 Kid's Room 39 Office 1 53 Upper Level
11 Boat House 26 Kitchen 40 Office 2 54 Utility Room
12 Bonus Room 27 Kitchen 1 41 Pantry 55 Walk In Closet
13 Computer Room 28 Kitchen 2 42 Play Room 56 Wine Cellar
14 Den 29 Laundry Room 43 Pool Room 57 Workshop
15 Dining Room
|
|38 WiFi encendida/ apagada|1 La red WiFi está encendida y puede conectarse a una red WiFi. 0 La red WiFi está apagada. No se puede conectar el termostato a una
red WiFi. Si no va a conectar el termostato a una red WiFi, el texto Wi-Fi Setup (Configuración de la red WiFi) desaparecerá del Centro de mensajes.| |---|---| |39 Conexión a la red
WiFi|1 Está conectado a una red WiFi. Se configura automáticamente cuando el termostato está conectado a la red WiFi. 0 Configure a 0 para desconectarse de la red WiFi.| |42 Muestre el período y el día de la semana|0 El período y el día no se muestran en la pantalla de inicio.
1 El período y el día se muestran en la pantalla de inicio.
| |85 Recuperar configuraciones predeterminadas|0 Continúe utilizando el cronograma programado.
1 Restablezca la programación del termostato a la configuración de ahorro de energía.
| |90 Restaurar configuraciones originales|0 No
1 Desconecta el termostato de la red WiFi y restaura las configuraciones originales (borra las personalizaciones)
|
Prueba del sistema
Para comenzar, mantenga presionados los botones s y t hasta que cambie el visor
Número de prueba Estado del sistema
|10 0| |---|
M29455
Presione s / t para encender o apagar el sistema. Presione NEXT para avanzar hacia la próxima prueba. Presione DONE para finalizar la prueba del sistema.
Prueba del sistema Estado del sistema
|10 Sistema de calefacción|0 El calentador y el ventilador se apagan.
1 El calentador de la etapa 1 se enciende. El ventilador se enciende si la configuración 1 está en las posiciones 1, 5, 9 o 10 O la configuración 3 está en 1.** Vea la página 6
2 La calefacción de la etapa 2 se enciende
3 La calefacción de la etapa 3 se enciende
| |---|---| |20 Sistema de calefacción de emergencia|0 El calentador y el ventilador se apagan
1 El calentador y el ventilador se encienden
| |30 Sistema de refrigeración|0 El compresor y el ventilador se apagan
1 El compresor y el ventilador se encienden
2 El compresor de la etapa 2 se enciende
| |40 Sistema de ventilación|0 El ventilador se apaga
1 El ventilador se enciende
|
PRECAUCIÓN: Durante la prueba, se desactiva la protección del compresor. Para evitar daños en el equipo, no permita que el compresor funcione a velocidades altas.

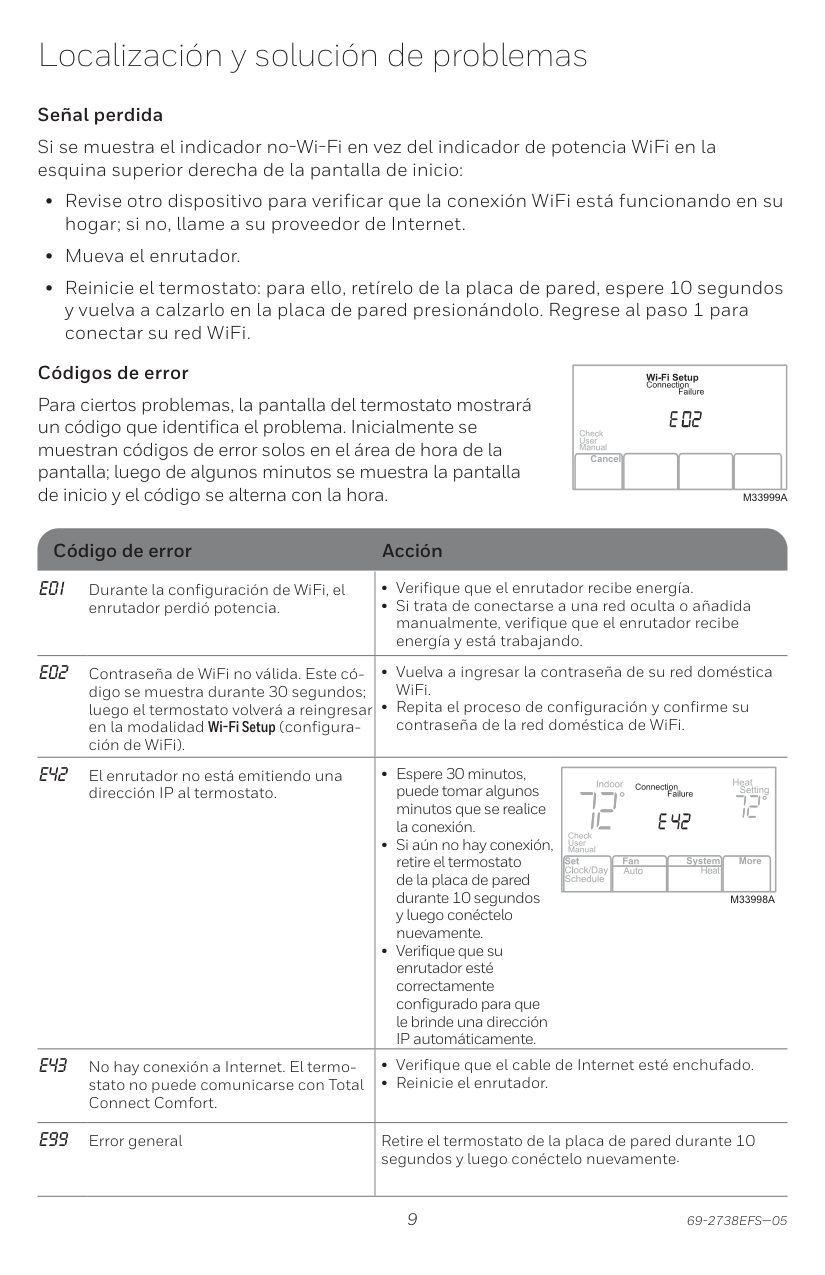

Señal perdida
Si se muestra el indicador no-Wi-Fi en vez del indicador de potencia WiFi en la esquina superior derecha de la pantalla de inicio:
########## Códigos de error
Para ciertos problemas, la pantalla del termostato mostrará un código que identifica el problema. Inicialmente se muestran códigos de error solos en el área de hora de la pantalla; luego de algunos minutos se muestra la pantalla de inicio y el código se alterna con la hora. M33999A
Código de error Acción
|E01 Durante la configuración de WiFi, el
enrutador perdió potencia.|• Verifique que el enrutador recibe energía.
• Si trata de conectarse a una red oculta o añadida manualmente, verifique que el enrutador recibe energía y está trabajando.
| |---|---| |E02 Contraseña de WiFi no válida. Este código se muestra durante 30 segundos; luego el termostato volverá a reingresar en la modalidad Wi-Fi Setup (configuración de WiFi).|• Vuelva a ingresar la contraseña de su red doméstica WiFi.
• Repita el proceso de configuración y confirme su contraseña de la red doméstica de WiFi.
| |E42 El enrutador no está emitiendo una
dirección IP al termostato.|• Espere 30 minutos, puede tomar algunos minutos que se realice la conexión.
• Si aún no hay conexión, retire el termostato de la placa de pared durante 10 segundos y luego conéctelo nuevamente.
• Verifique que su enrutador esté correctamente configurado para que le brinde una dirección IP automáticamente.
M33998A| |E43 No hay conexión a Internet. El termostato no puede comunicarse con Total Connect Comfort.|• Verifique que el cable de Internet esté enchufado.
• Reinicie el enrutador.
| |E99 Error general|Retire el termostato de la placa de pared durante 10 segundos y luego conéctelo nuevamente.|

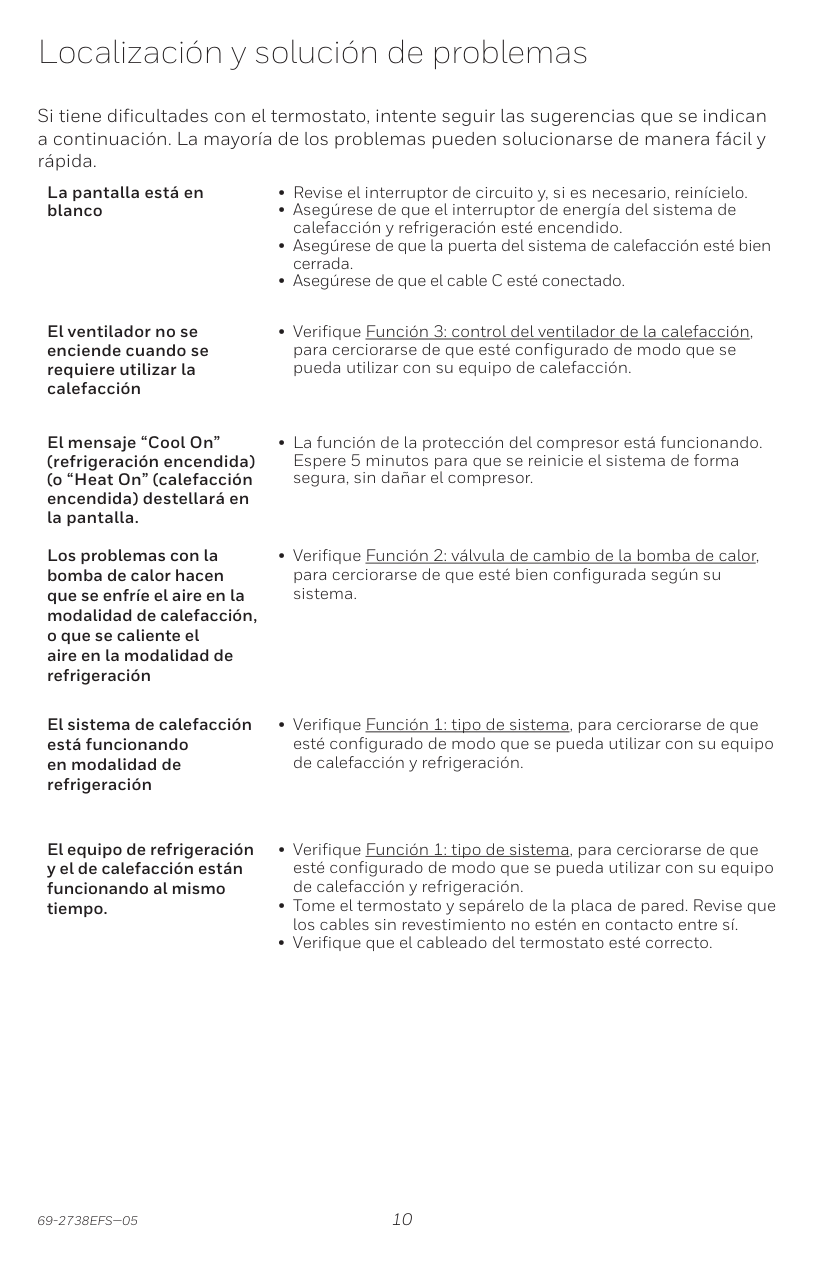

Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas pueden solucionarse de manera fácil y rápida.
La pantalla está en blanco
El ventilador no se enciende cuando se requiere utilizar la calefacción
• Verifique Función 3: control del ventilador de la calefacción, para cerciorarse de que esté configurado de modo que se pueda utilizar con su equipo de calefacción.
El mensaje “Cool On” (refrigeración encendida) (o “Heat On” (calefacción encendida) destellará en la pantalla.
Los problemas con la bomba de calor hacen que se enfríe el aire en la modalidad de calefacción, o que se caliente el aire en la modalidad de refrigeración
• La función de la protección del compresor está funcionando. Espere 5 minutos para que se reinicie el sistema de forma segura, sin dañar el compresor.
• Verifique Función 2: válvula de cambio de la bomba de calor, para cerciorarse de que esté bien configurada según su sistema.
El sistema de calefacción está funcionando en modalidad de refrigeración
• Verifique Función 1: tipo de sistema, para cerciorarse de que esté configurado de modo que se pueda utilizar con su equipo de calefacción y refrigeración.
El equipo de refrigeración y el de calefacción están funcionando al mismo tiempo.
Funciones especiales
Conveasor automático (configuración 12): Cuando el sistema está configurado en “Auto”, el termostato elige automáticamente cuándo calentar o enfriar, dependiendo de la temperatura interior. El termostato ajustará automáticamente las configuraciones de calor y frío a fin de mantener una separación de 3 grados (fija). Nota: Si selecciona Auto Changeover Only (sólo conversión automática), la configuración del termostato permanecerá bloqueada en la posición “Auto”, de modo que el usuario no pueda cambiarla a Em.Heat, Heat, Cool u Off.
Adaptive Intelligent Recovery™ (configuración 13): Permite al termostato “saber” cuánto tiempo requiere el sistema de aire acondicionado para alcanzar las configuraciones de temperatura programadas a fin de alcanzar la temperatura deseada a la hora programada.
Protección del compresor (configuración 15): Hace que el compresor espere unos minutos
antes de reiniciarse, para prevenir daños. Durante el tiempo de espera, el mensaje Cool On o Heat On (sólo para las bombas de calor) aparecerá parpadeando en la pantalla del visor.
Accesorios y piezas de repuesto
Póngase en contacto con su distribuidor para solicitar piezas de repuesto. Ensamblaje de la placa de cubierta* .............Pieza número 50002883-001 Paquete de 12 placas de cubierta medianas* Pieza número 50007298-001
Especificaciones
Rangos de temperatura
91 mm de altura x 147 mm de ancho x 38 mm de profundidad
Rangos eléctricos Terminal Voltaje (50/60 Hz) Corriente
W Calefacción 20-30 V CA 0,02 -1,0 A (Powerpile) 750 mV CC 100 mA CC W2 (Aux/E) Calefacción 20-30 V CA 0,02 -1,0 A
Y Refrigeración 20-30 V CA 0,02 -1,0 A Y2 Refrigeración 20-30 V CA 0,02 -1,0 A G Ventilador 20-30 V CA 0,02 -0,5 A O/B Conversor 20-30 V CA 0,02 -0,5 A

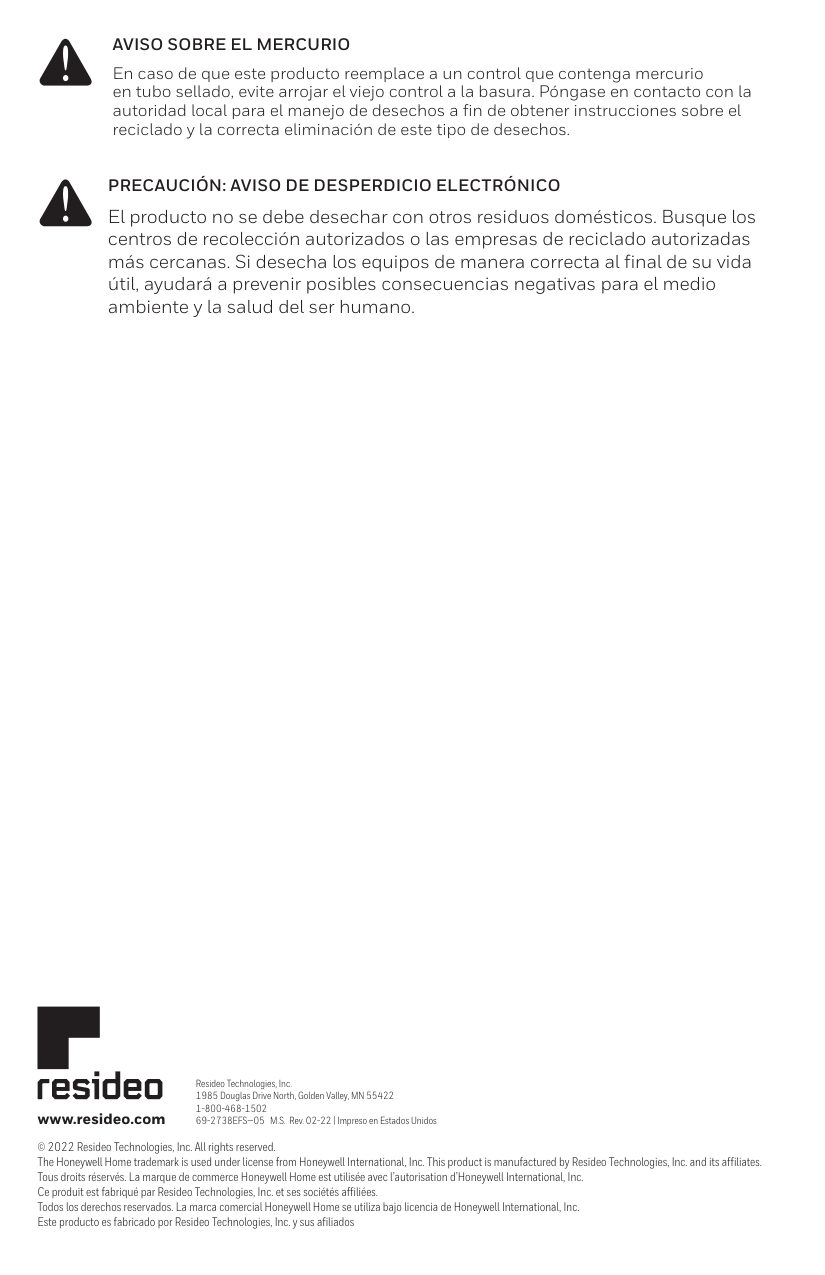

########### AVISO SOBRE EL MERCURIO
En caso de que este producto reemplace a un control que contenga mercurio en tubo sellado, evite arrojar el viejo control a la basura. Póngase en contacto con la autoridad local para el manejo de desechos a fin de obtener instrucciones sobre el reciclado y la correcta eliminación de este tipo de desechos.
PRECAUCIÓN: AVISO DE DESPERDICIO ELECTRÓNICO
El producto no se debe desechar con otros residuos domésticos. Busque los centros de recolección autorizados o las empresas de reciclado autorizadas más cercanas. Si desecha los equipos de manera correcta al final de su vida útil, ayudará a prevenir posibles consecuencias negativas para el medio ambiente y la salud del ser humano.
Resideo Technologies, Inc. 1985 Douglas Drive North, Golden Valley, MN 55422 1-800-468-1502 69-2738EFS—05 M.S. Rev. 02-22 | Impreso en Estados Unidos
############## www.resideo.com
© 2022 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados
