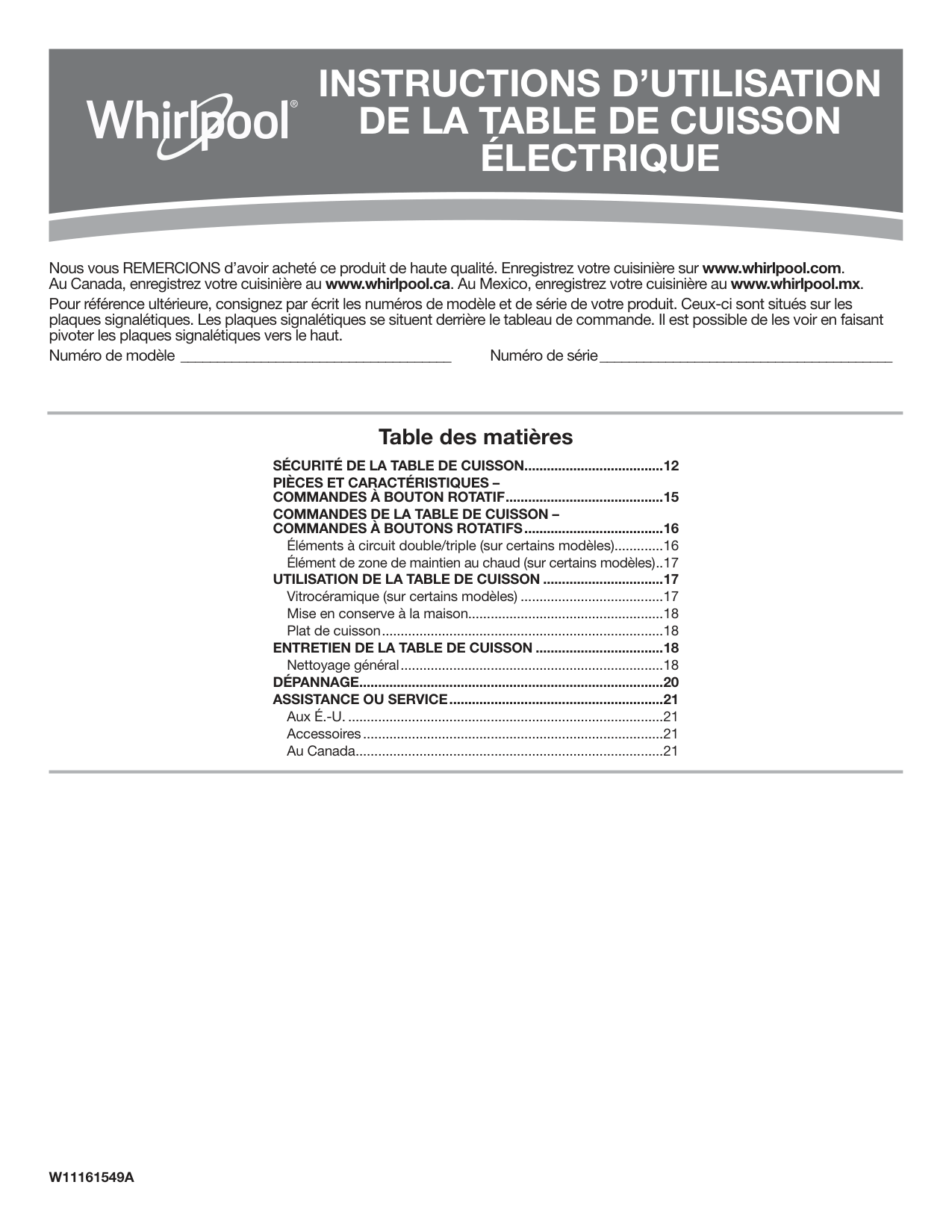

ELECTRIC COOKTOP USER INSTRUCTIONS

THANK YOU for purchasing this high-quality product. Register your range at www.whirlpool.com. In Canada, register your range at www.whirlpool.ca. In Mexico, register your range at www.whirlpool.mx.

For future reference, please make a note of your product model and serial numbers. These can be located on the serial plates. The serial plates are located behind the control panel. You may view them by rotating the serial plates up.

Model Number _________________________________________ Serial Number __________________________________________ Para una versión de estas instrucciones en español, visite www.whirlpool.com. Deberá tener los números de modelo y serie, que se pueden encontrar en las placas de serie detrás del panel de control. Los puede ver al rotar hacia arriba las placas de serie.

Table of Contents

COOKTOP SAFETY ........................................................................2 PARTS AND FEATURES - KNOB CONTROLS.............................4 COOKTOP CONTROLS - KNOB CONTROLS .............................5

Dual/Triple-Circuit Element (on some models) ............................5 Warm Zone Element (on some models).......................................6

COOKTOP USE ..............................................................................6 Ceramic Glass (on some models) ................................................6 Home Canning .............................................................................7 Cookware .....................................................................................7

COOKTOP CARE ............................................................................7

General Cleaning ..........................................................................7 TROUBLESHOOTING ....................................................................9 ASSISTANCE OR SERVICE .........................................................10

In the U.S.A. ...............................................................................10 Accessories ................................................................................10 In Canada ...................................................................................10

W11206695A

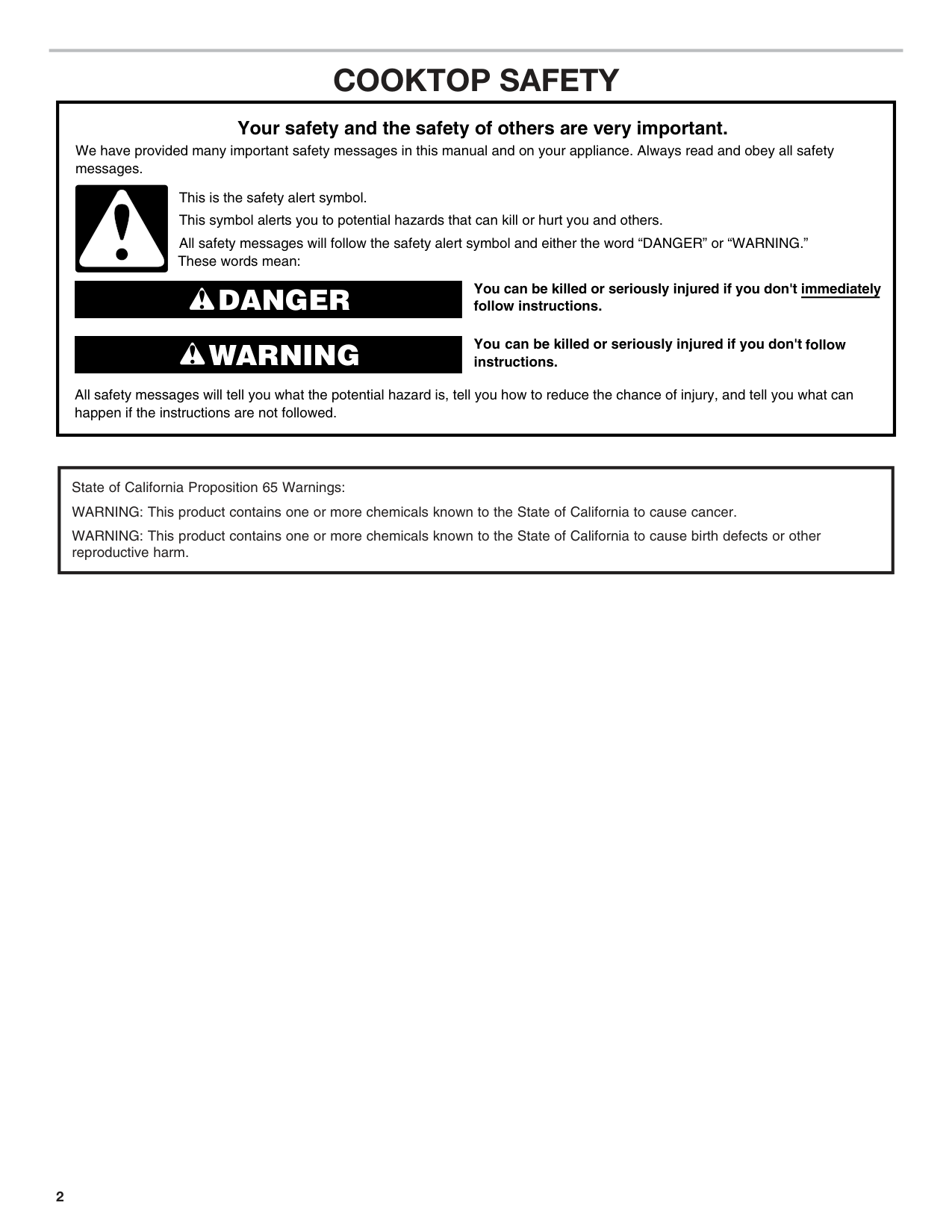

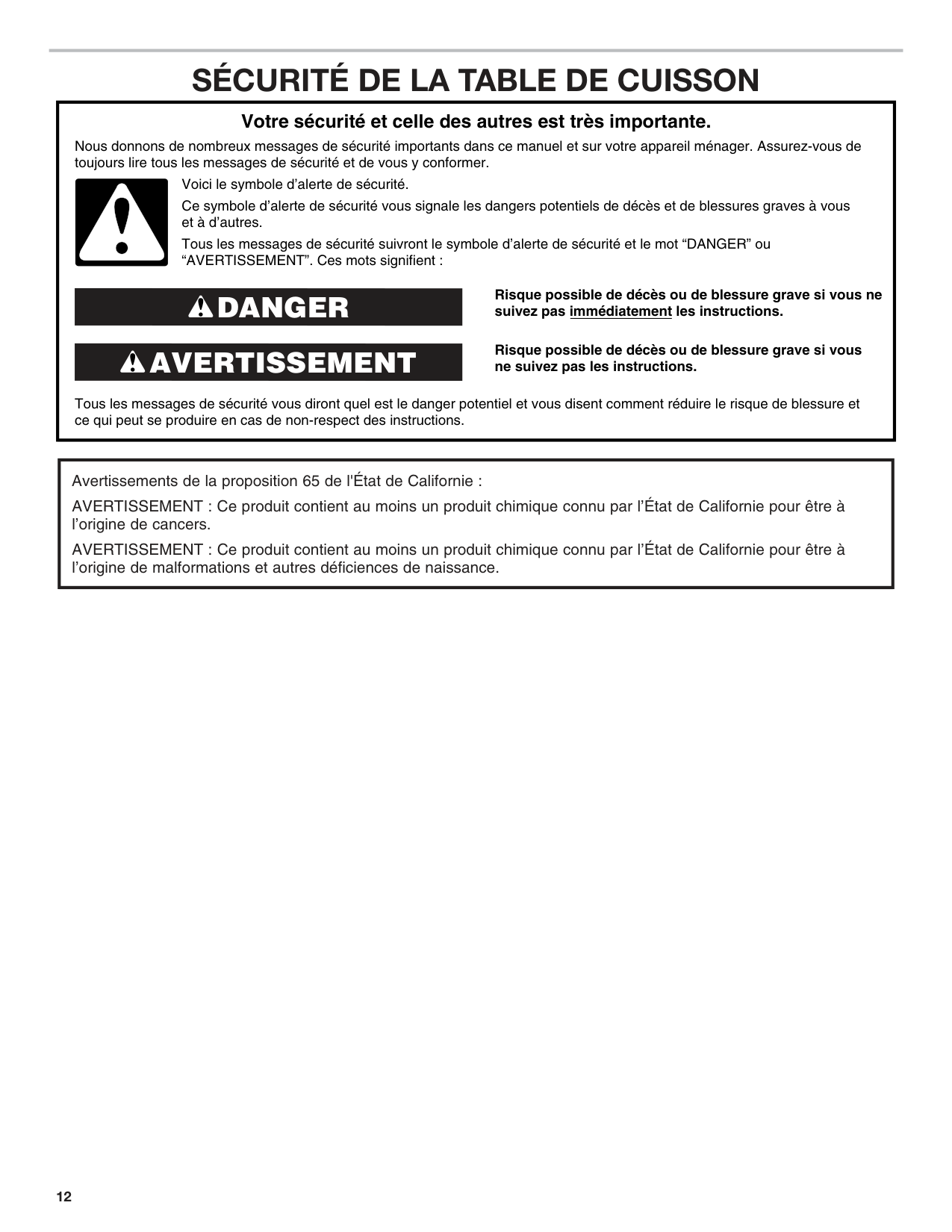

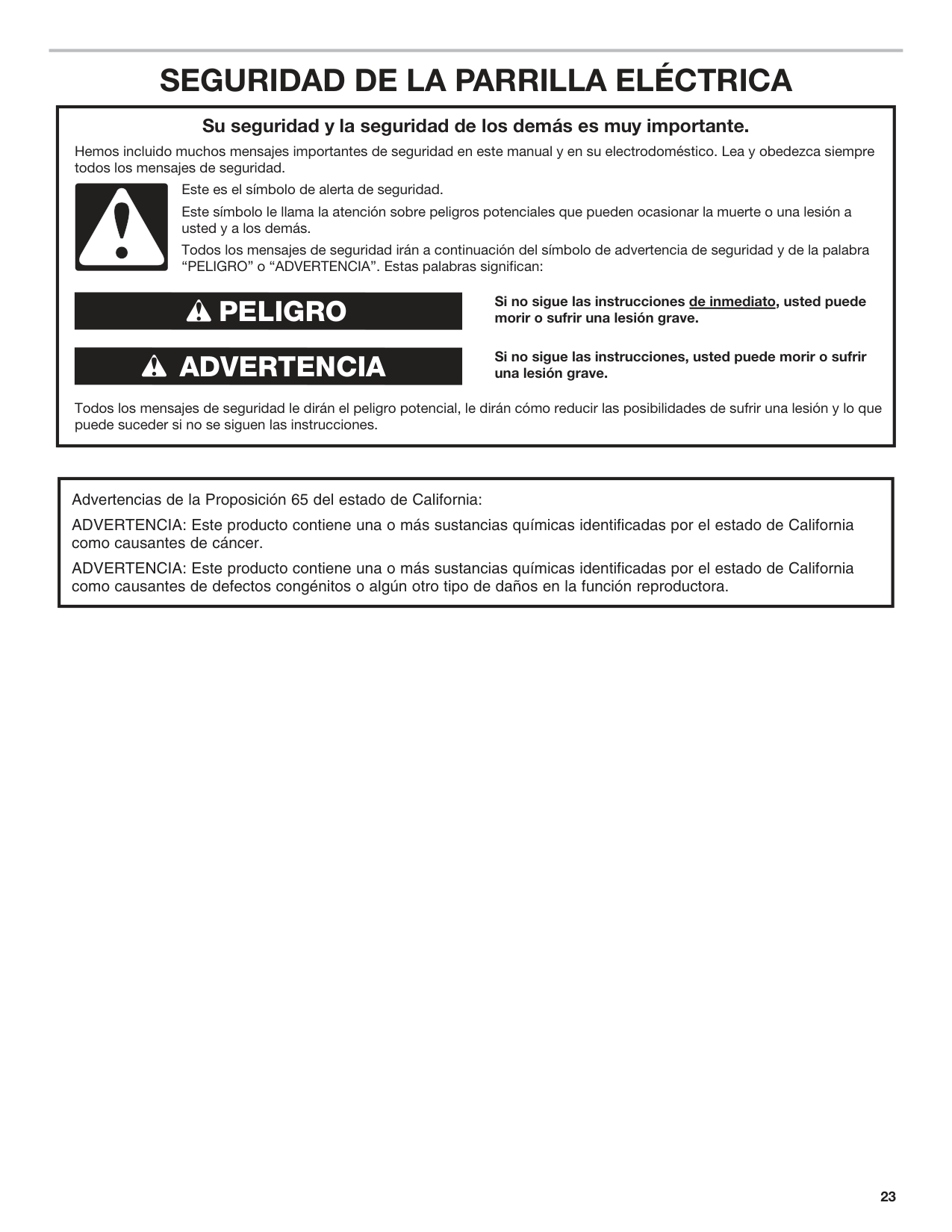

COOKTOP SAFETY

|You can be killed or seriously injured if you don't immediately

You can be killed or seriously injured if you don't follow

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These words mean:

follow instructions.

instructions.

DANGER WARNING

| |---|

|State of California Proposition 65 Warnings: WARNING: This product contains one or more chemicals known to the State of California to cause cancer. WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other reproductive harm.| |---|

|SAVE THESE INSTRUCTIONS

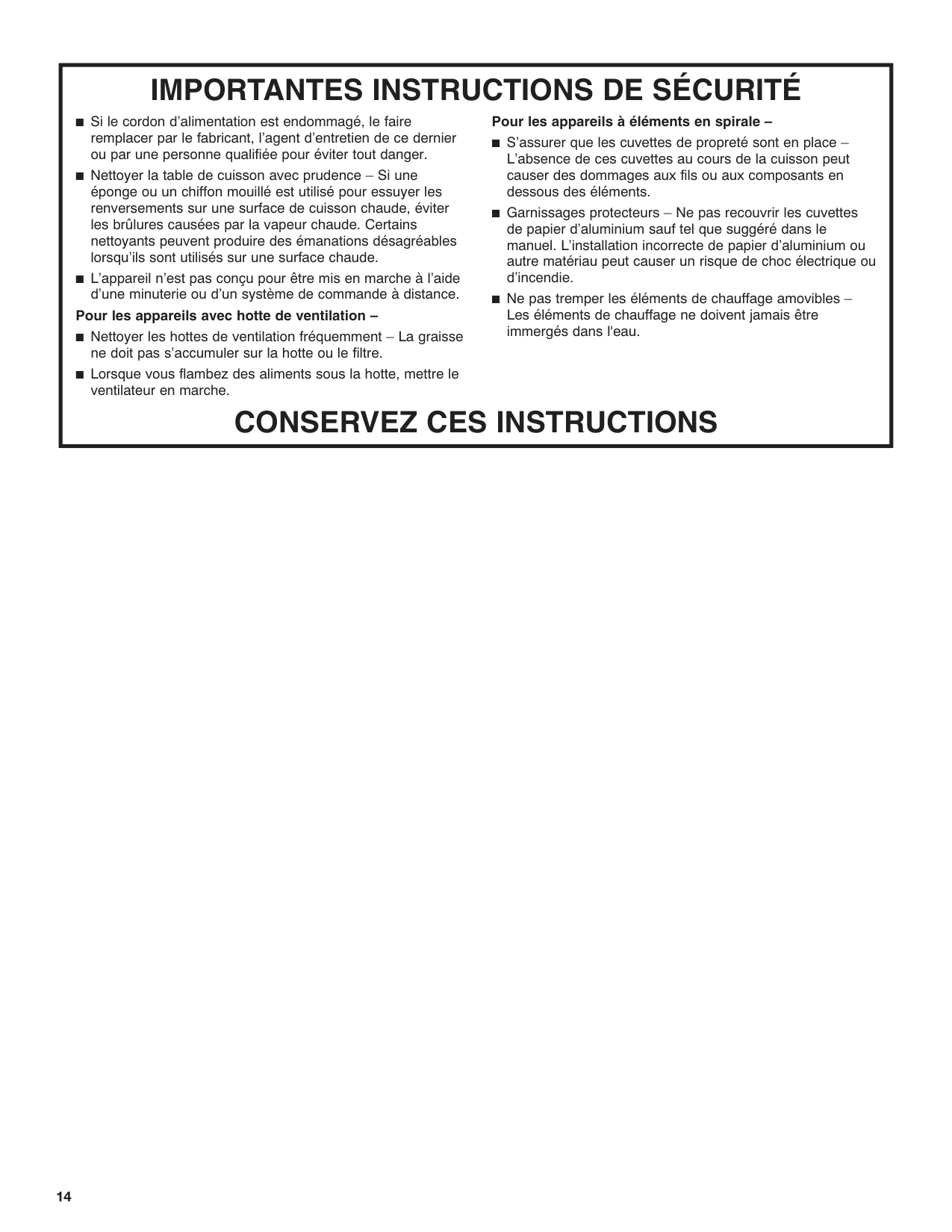

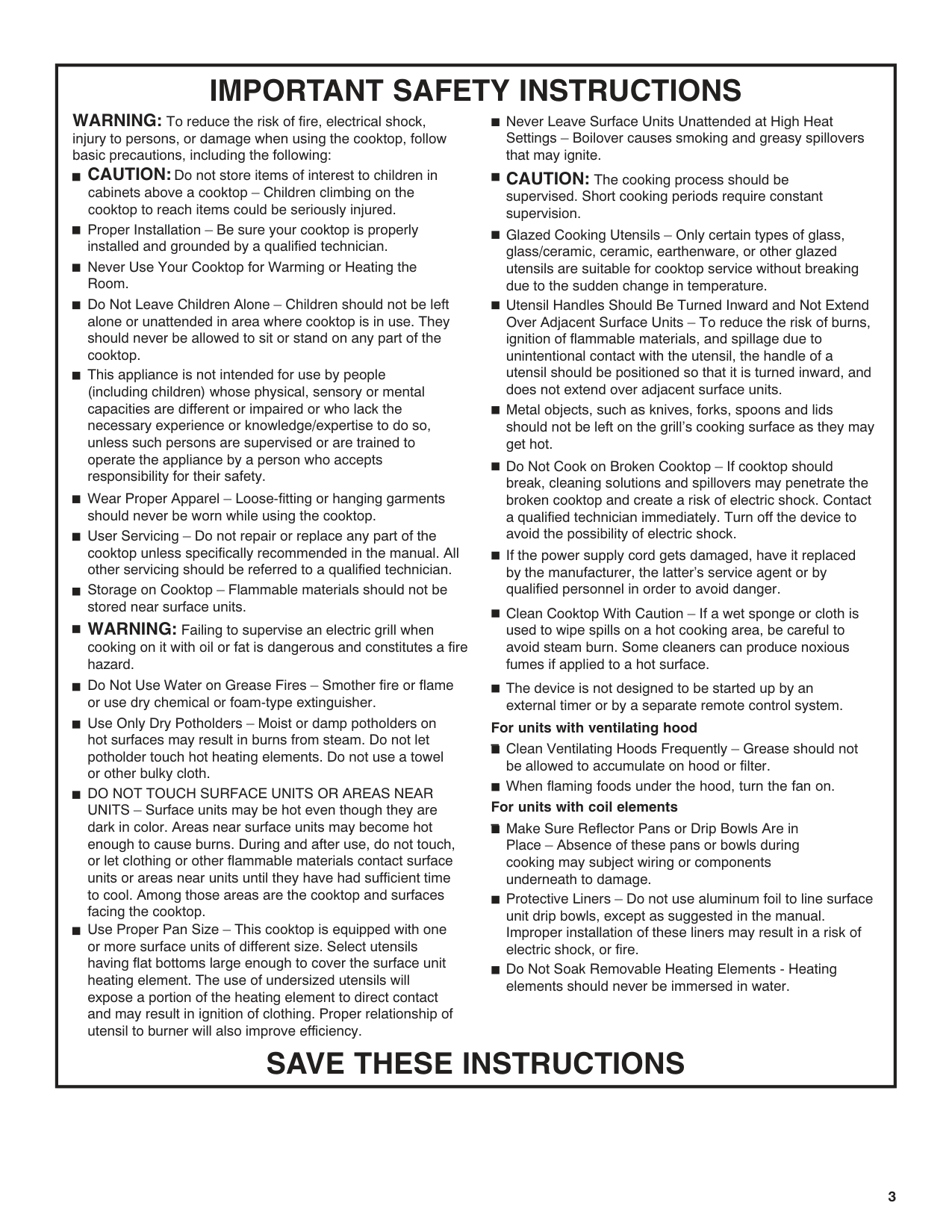

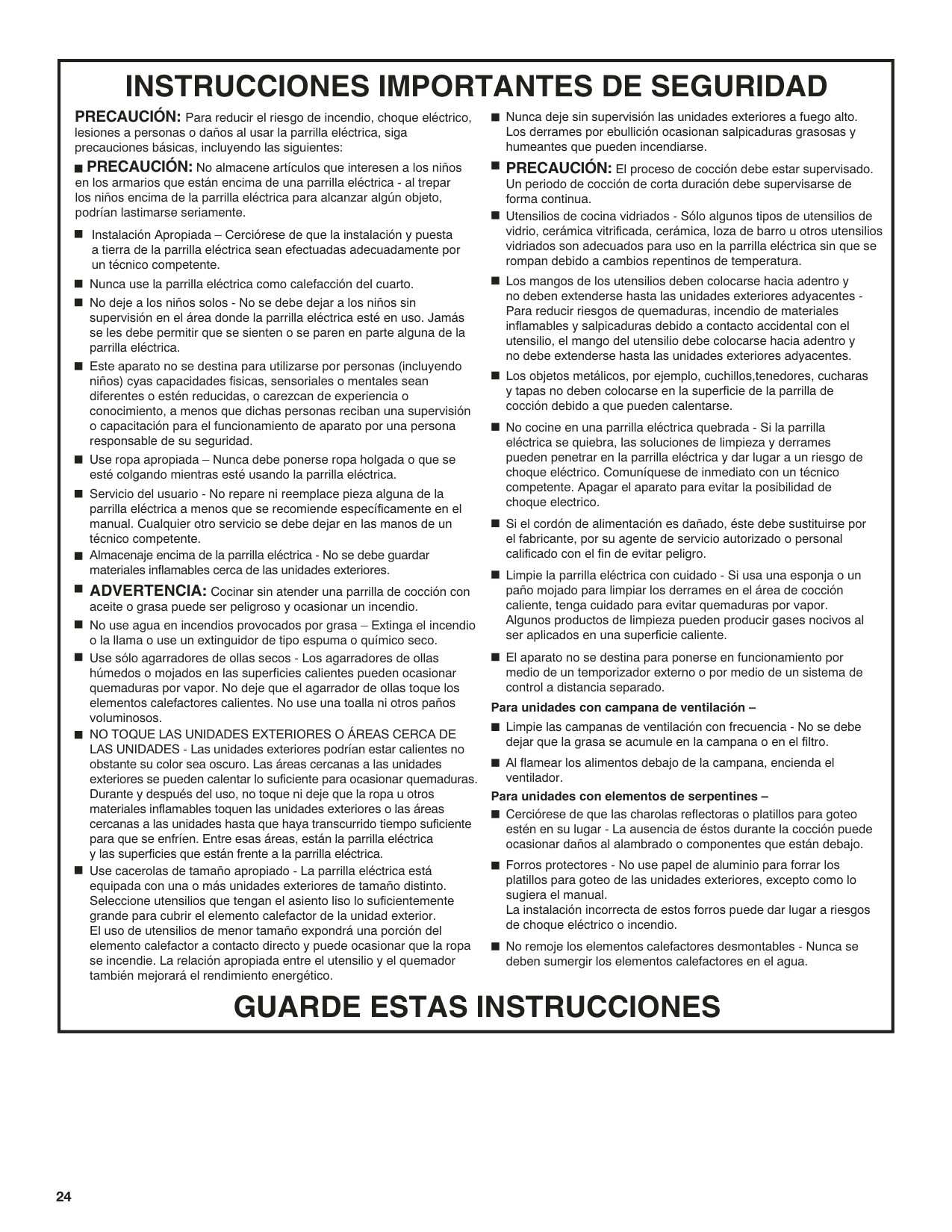

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electrical shock, injury to persons, or damage when using the cooktop, follow basic precautions, including the following:

CAUTION:Do not store items of interest to children in cabinets above a cooktop – Children climbing on the cooktop to reach items could be seriously injured.

Proper Installation – Be sure your cooktop is properly installed and grounded by a qualified technician.

Never Use Your Cooktop for Warming or Heating the Room.

Do Not Leave Children Alone – Children should not be left alone or unattended in area where cooktop is in use. They should never be allowed to sit or stand on any part of the cooktop.

Wear Proper Apparel – Loose-fitting or hanging garments should never be worn while using the cooktop.

This appliance is not intended for use by people (including children) whose physical, sensory or mental capacities are different or impaired or who lack the necessary experience or knowledge/expertise to do so, unless such persons are supervised or are trained to operate the appliance by a person who accepts responsibility for their safety.

User Servicing – Do not repair or replace any part of the cooktop unless specifically recommended in the manual. All other servicing should be referred to a qualified technician.

Storage on Cooktop – Flammable materials should not be stored near surface units.

Do Not Use Water on Grease Fires – Smother fire or flame or use dry chemical or foam-type extinguisher.

WARNING: Failing to supervise an electric grill when cooking on it with oil or fat is dangerous and constitutes a fire hazard.

Use Only Dry Potholders – Moist or damp potholders on hot surfaces may result in burns from steam. Do not let potholder touch hot heating elements. Do not use a towel or other bulky cloth.

DO NOT TOUCH SURFACE UNITS OR AREAS NEAR UNITS – Surface units may be hot even though they are dark in color. Areas near surface units may become hot enough to cause burns. During and after use, do not touch, or let clothing or other flammable materials contact surface units or areas near units until they have had sufficient time to cool. Among those areas are the cooktop and surfaces facing the cooktop.

Use Proper Pan Size – This cooktop is equipped with one or more surface units of different size. Select utensils having flat bottoms large enough to cover the surface unit heating element. The use of undersized utensils will expose a portion of the heating element to direct contact and may result in ignition of clothing. Proper relationship of utensil to burner will also improve efficiency.

Never Leave Surface Units Unattended at High Heat Settings – Boilover causes smoking and greasy spillovers that may ignite.

Glazed Cooking Utensils – Only certain types of glass, glass/ceramic, ceramic, earthenware, or other glazed utensils are suitable for cooktop service without breaking due to the sudden change in temperature.

CAUTION: The cooking process should be supervised. Short cooking periods require constant supervision.

Utensil Handles Should Be Turned Inward and Not Extend Over Adjacent Surface Units – To reduce the risk of burns, ignition of flammable materials, and spillage due to unintentional contact with the utensil, the handle of a utensil should be positioned so that it is turned inward, and does not extend over adjacent surface units.

Do Not Cook on Broken Cooktop – If cooktop should break, cleaning solutions and spillovers may penetrate the broken cooktop and create a risk of electric shock. Contact a qualified technician immediately. Turn off the device to avoid the possibility of electric shock.

Metal objects, such as knives, forks, spoons and lids should not be left on the grill’s cooking surface as they may get hot.

Clean Cooktop With Caution – If a wet sponge or cloth is used to wipe spills on a hot cooking area, be careful to avoid steam burn. Some cleaners can produce noxious fumes if applied to a hot surface.

The device is not designed to be started up by an external timer or by a separate remote control system.

If the power supply cord gets damaged, have it replaced by the manufacturer, the latter’s service agent or by qualified personnel in order to avoid danger.

For units with ventilating hood

– Clean Ventilating Hoods Frequently – Grease should not

be allowed to accumulate on hood or filter.

When flaming foods under the hood, turn the fan on. For units with coil elements

– Make Sure Reflector Pans or Drip Bowls Are in

Place – Absence of these pans or bowls during cooking may subject wiring or components underneath to damage.

Protective Liners – Do not use aluminum foil to line surface unit drip bowls, except as suggested in the manual. Improper installation of these liners may result in a risk of electric shock, or fire.

Do Not Soak Removable Heating Elements - Heating elements should never be immersed in water.| |---|

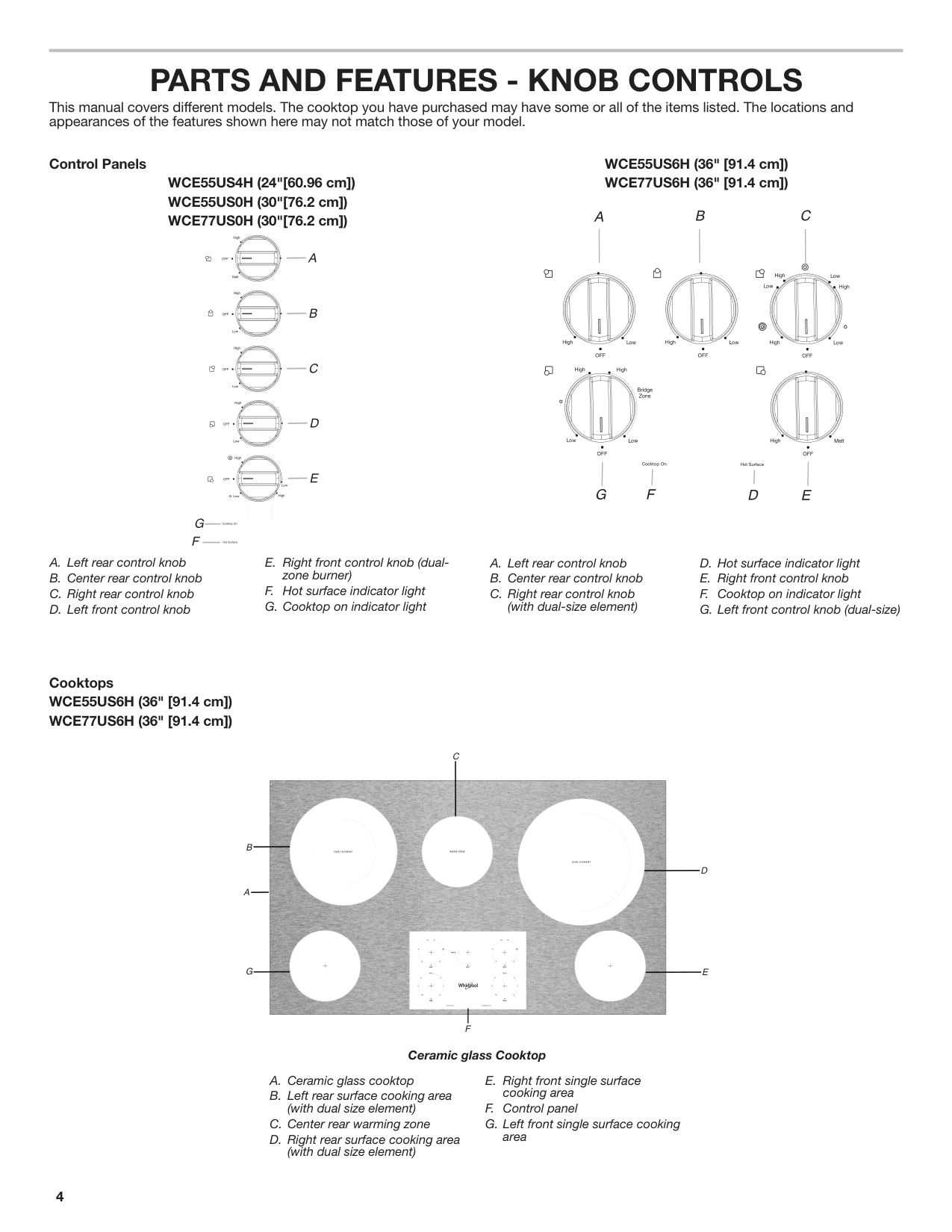

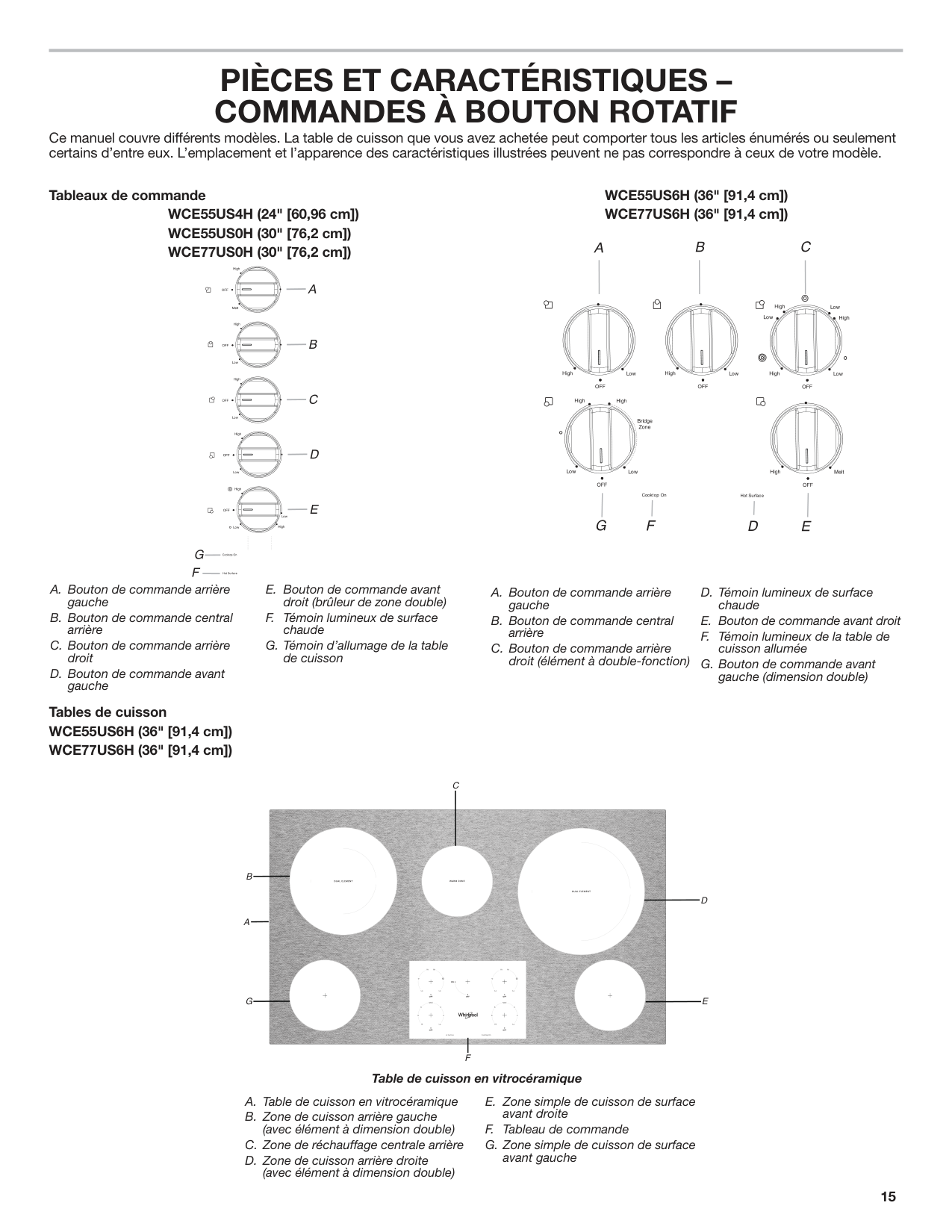

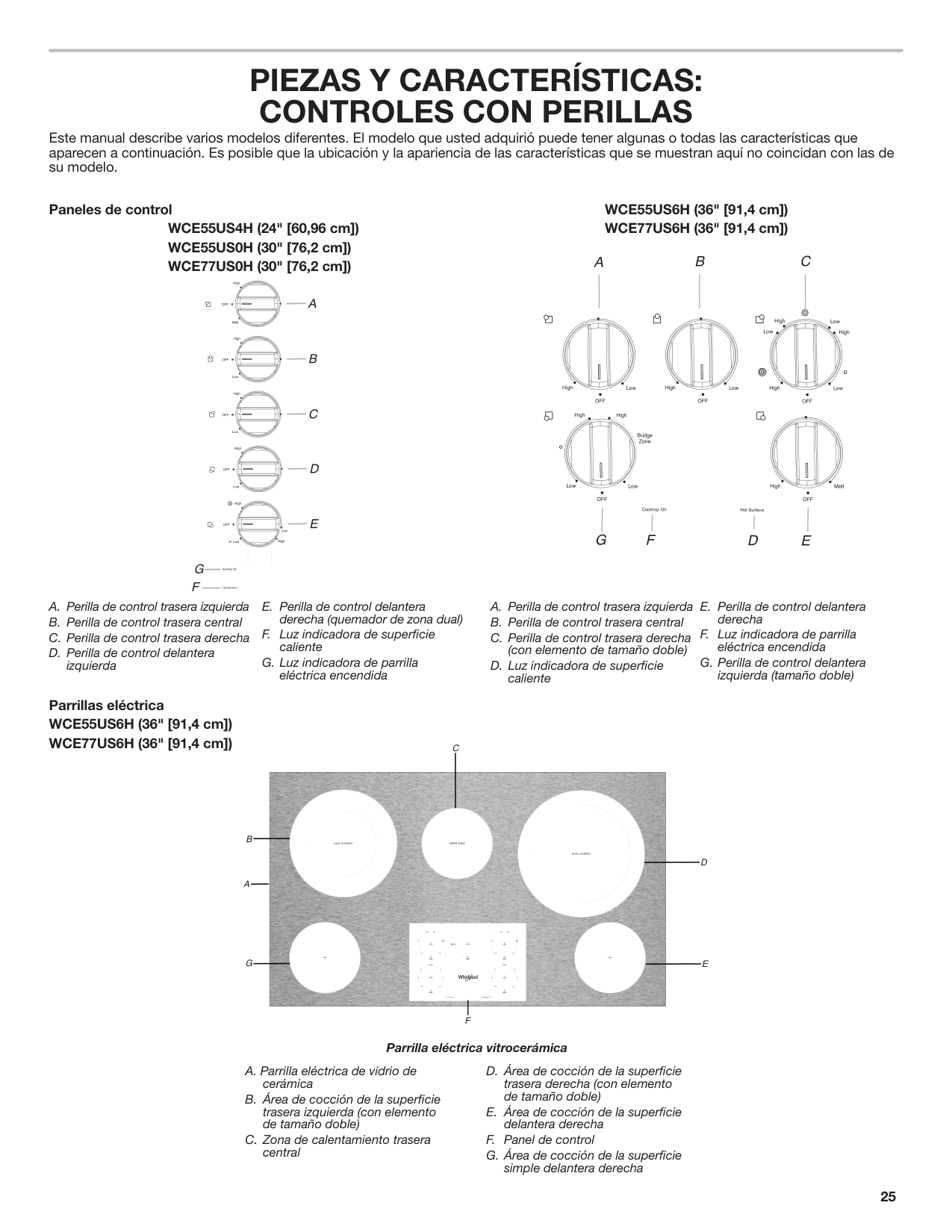

PARTS AND FEATURES - KNOB CONTROLS

This manual covers different models. The cooktop you have purchased may have some or all of the items listed. The locations and appearances of the features shown here may not match those of your model.

Control Panels

WCE55US6H (36" [91.4 cm]) WCE77US6H (36" [91.4 cm])

WCE55US4H (24"[60.96 cm]) WCE55US0H (30"[76.2 cm]) WCE77US0H (30"[76.2 cm])

############### A B C

################# Cooktops WCE55US6H (36" [91.4 cm]) WCE77US6H (36" [91.4 cm])

C


B

D A

G E

F

################## Ceramic glass Cooktop

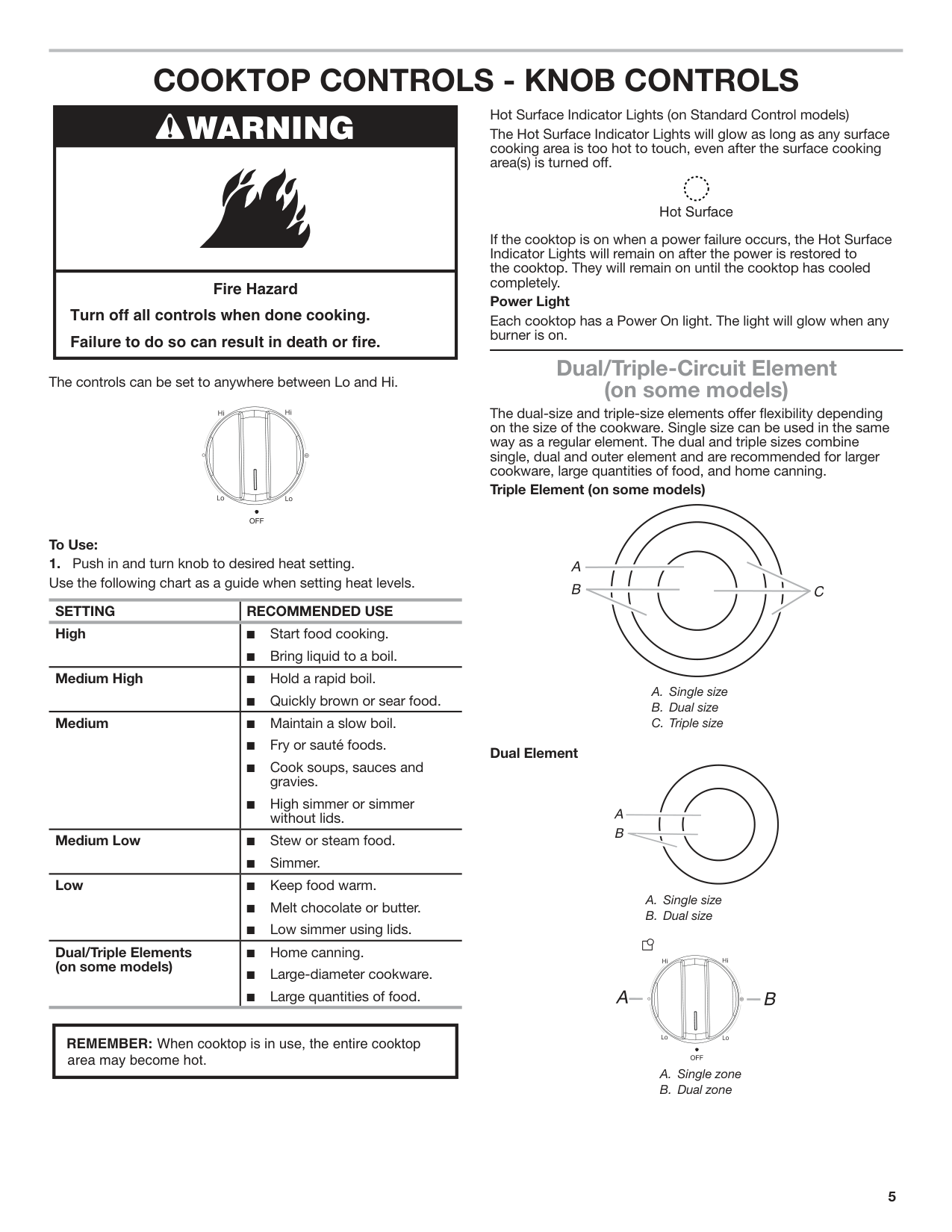

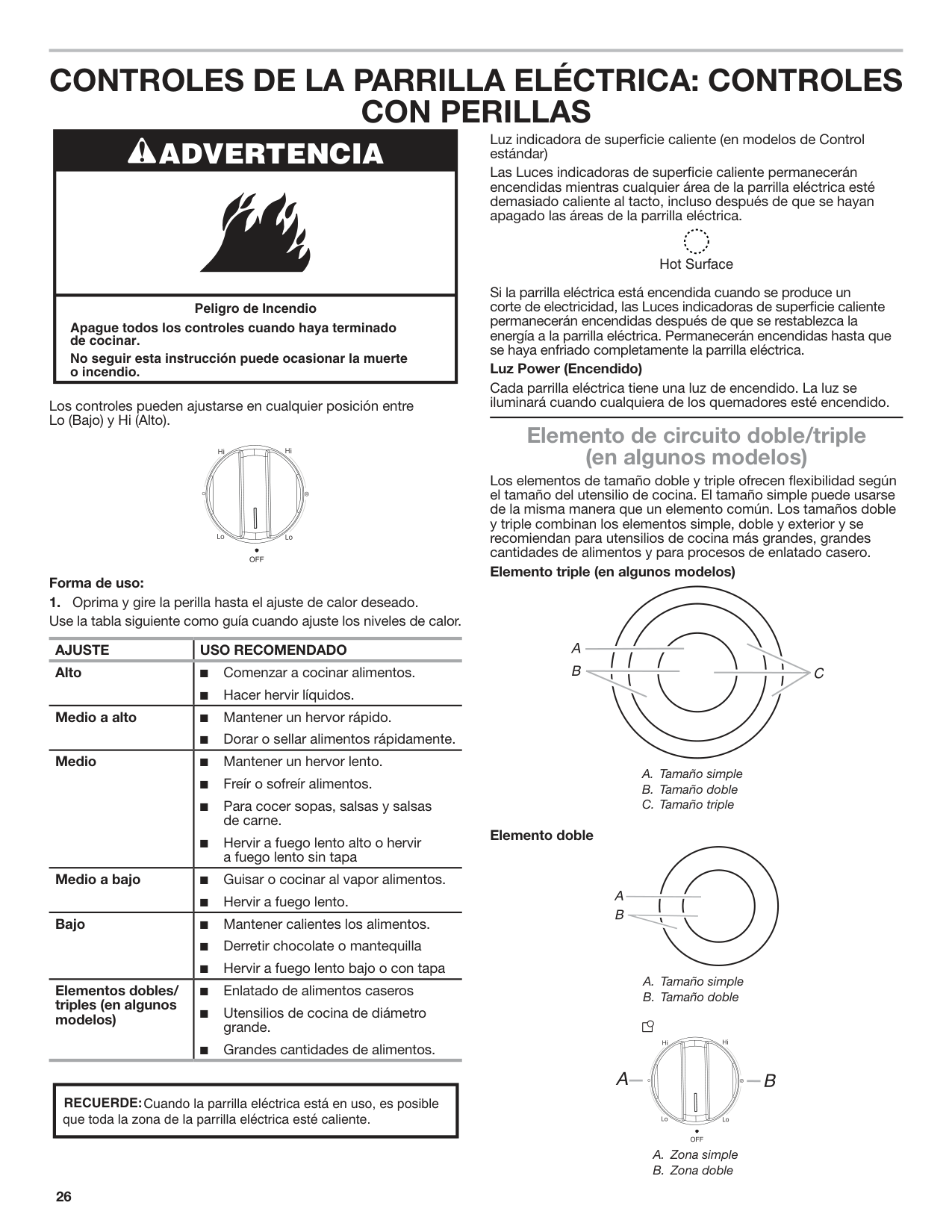

COOKTOP CONTROLS - KNOB CONTROLS

|WARNING

| |---| |Fire Hazard Turn off all controls when done cooking. Failure to do so can result in death or fire.|

Hot Surface Indicator Lights (on Standard Control models) The Hot Surface Indicator Lights will glow as long as any surface cooking area is too hot to touch, even after the surface cooking area(s) is turned off.

Hot Surface

If the cooktop is on when a power failure occurs, the Hot Surface Indicator Lights will remain on after the power is restored to the cooktop. They will remain on until the cooktop has cooled completely.

################# Power Light

Each cooktop has a Power On light. The light will glow when any burner is on.

########### Dual/Triple-Circuit Element (on some models)

The controls can be set to anywhere between Lo and Hi.

The dual-size and triple-size elements offer flexibility depending on the size of the cookware. Single size can be used in the same way as a regular element. The dual and triple sizes combine single, dual and outer element and are recommended for larger cookware, large quantities of food, and home canning.

Triple Element (on some models)

################# To Use:

|SETTING|RECOMMENDED USE| |---|---| |High|■ Start food cooking.
■ Bring liquid to a boil.
| |Medium High|■ Hold a rapid boil.
■ Quickly brown or sear food.
| |Medium|■ Maintain a slow boil.
■ Fry or sauté foods.
■ Cook soups, sauces and gravies.
■ High simmer or simmer without lids.
| |Medium Low|■ Stew or steam food.
■ Simmer.
| |Low|■ Keep food warm.
■ Melt chocolate or butter.
■ Low simmer using lids.
| |Dual/Triple Elements (on some models)|■ Home canning.
■ Large-diameter cookware.
■ Large quantities of food.
|

Dual Element

############# BA

|REMEMBER: When cooktop is in use, the entire cooktop area may become hot.| |---|

################# To Use SINGLE:

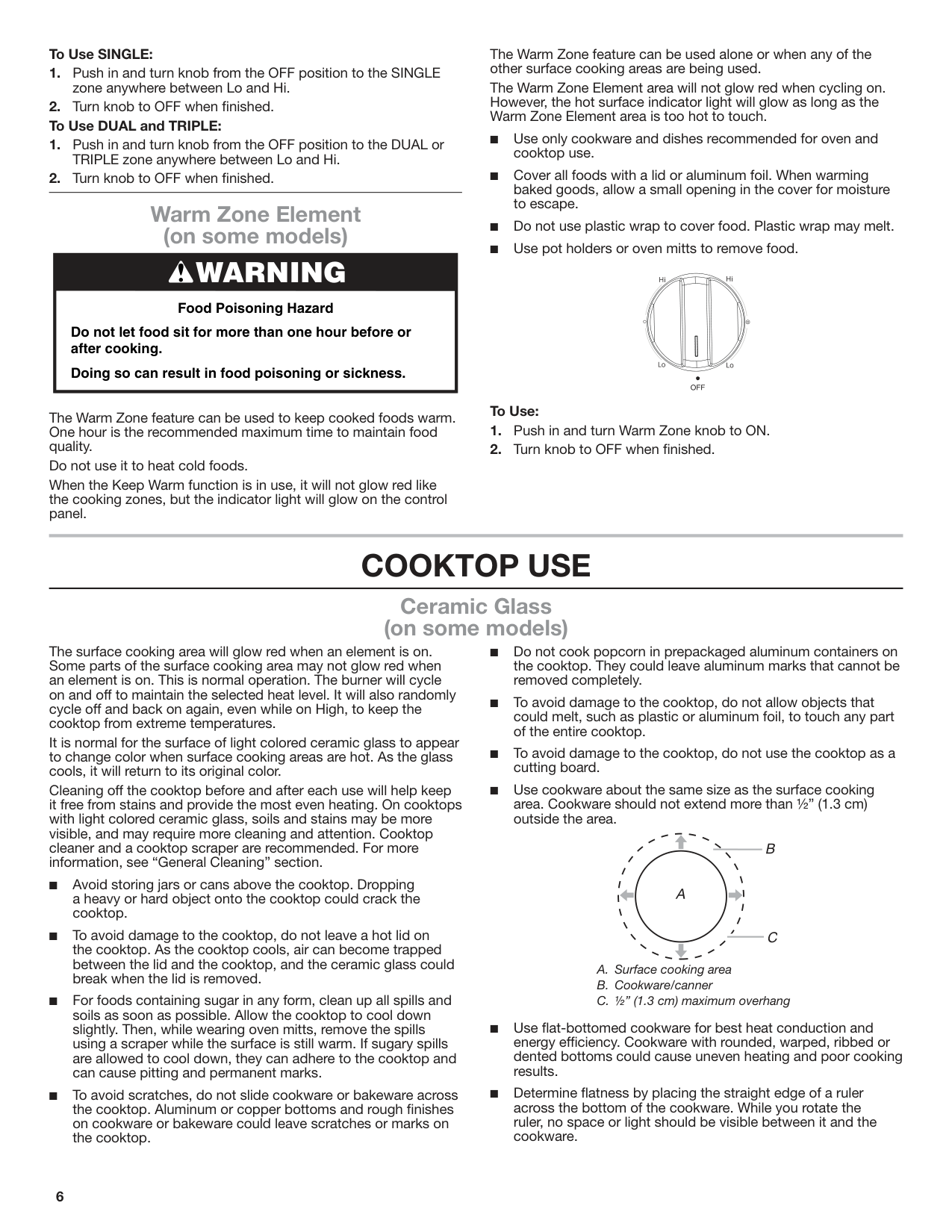

########### Warm Zone Element (on some models)

|WARNING

Food Poisoning Hazard

Do not let food sit for more than one hour before or after cooking.

Doing so can result in food poisoning or sickness.| |---|

The Warm Zone feature can be used to keep cooked foods warm. One hour is the recommended maximum time to maintain food quality.

Do not use it to heat cold foods. When the Keep Warm function is in use, it will not glow red like the cooking zones, but the indicator light will glow on the control panel.

The Warm Zone feature can be used alone or when any of the other surface cooking areas are being used.

The Warm Zone Element area will not glow red when cycling on. However, the hot surface indicator light will glow as long as the Warm Zone Element area is too hot to touch.

################# To Use:

COOKTOP USE

########### Ceramic Glass (on some models)

The surface cooking area will glow red when an element is on. Some parts of the surface cooking area may not glow red when an element is on. This is normal operation. The burner will cycle on and off to maintain the selected heat level. It will also randomly cycle off and back on again, even while on High, to keep the cooktop from extreme temperatures.

It is normal for the surface of light colored ceramic glass to appear to change color when surface cooking areas are hot. As the glass cools, it will return to its original color.

Cleaning off the cooktop before and after each use will help keep it free from stains and provide the most even heating. On cooktops with light colored ceramic glass, soils and stains may be more visible, and may require more cleaning and attention. Cooktop cleaner and a cooktop scraper are recommended. For more information, see “General Cleaning” section.

A

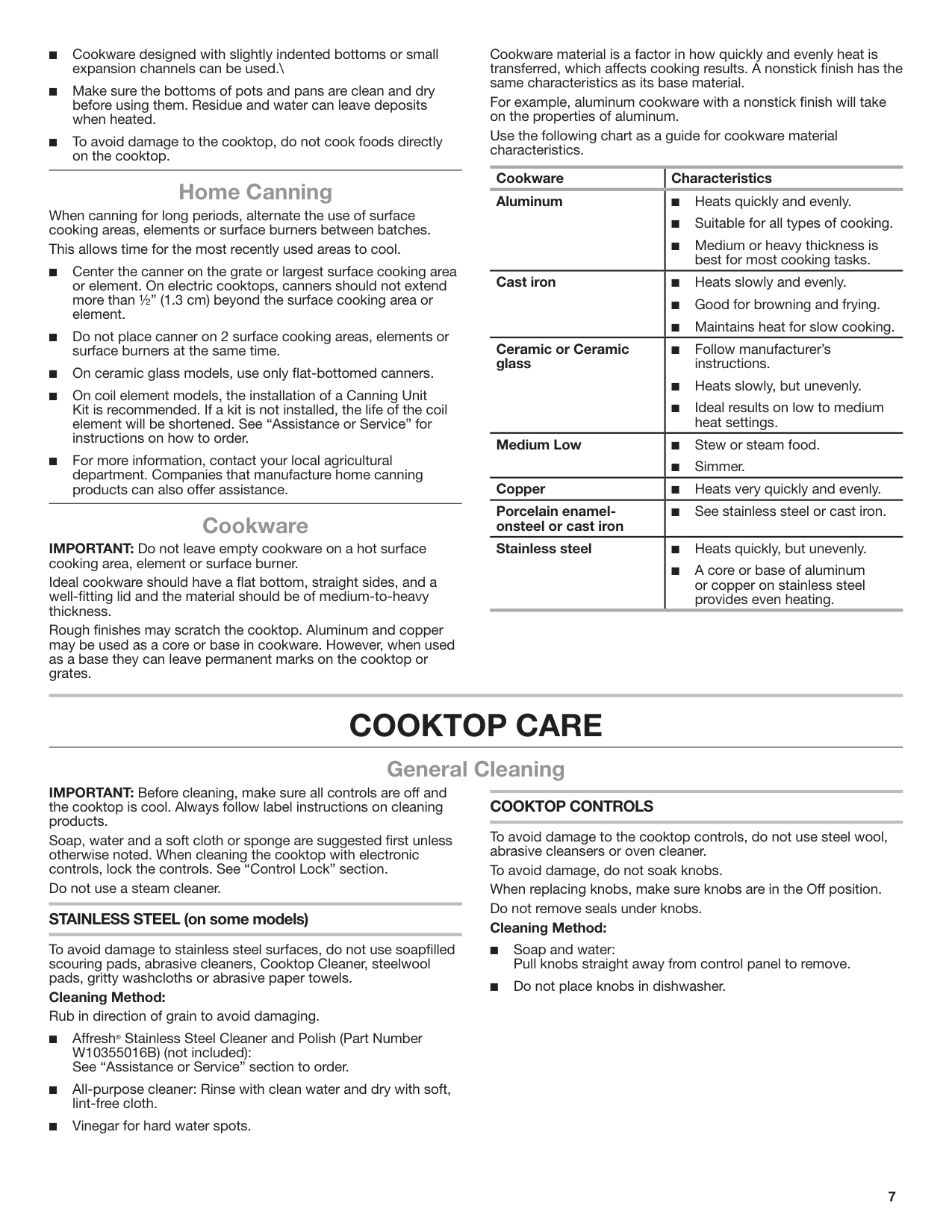

########### Home Canning

When canning for long periods, alternate the use of surface cooking areas, elements or surface burners between batches.

This allows time for the most recently used areas to cool.

Cookware IMPORTANT: Do not leave empty cookware on a hot surface cooking area, element or surface burner. Ideal cookware should have a flat bottom, straight sides, and a well-fitting lid and the material should be of medium-to-heavy thickness. Rough finishes may scratch the cooktop. Aluminum and copper may be used as a core or base in cookware. However, when used as a base they can leave permanent marks on the cooktop or grates.

Cookware material is a factor in how quickly and evenly heat is transferred, which affects cooking results. A nonstick finish has the same characteristics as its base material.

For example, aluminum cookware with a nonstick finish will take on the properties of aluminum.

Use the following chart as a guide for cookware material characteristics.

|Cookware|Characteristics| |---|---| |Aluminum|■ Heats quickly and evenly.
■ Suitable for all types of cooking.
■ Medium or heavy thickness is best for most cooking tasks.
| |Cast iron|■ Heats slowly and evenly.
■ Good for browning and frying.
■ Maintains heat for slow cooking.
| |Ceramic or Ceramic glass|■ Follow manufacturer’s instructions.
■ Heats slowly, but unevenly.
■ Ideal results on low to medium heat settings.
| |Medium Low|■ Stew or steam food.
■ Simmer.
| |Copper|■ Heats very quickly and evenly.| |Porcelain enamelonsteel or cast iron|■ See stainless steel or cast iron.| |Stainless steel|■ Heats quickly, but unevenly.
■ A core or base of aluminum or copper on stainless steel provides even heating.
|

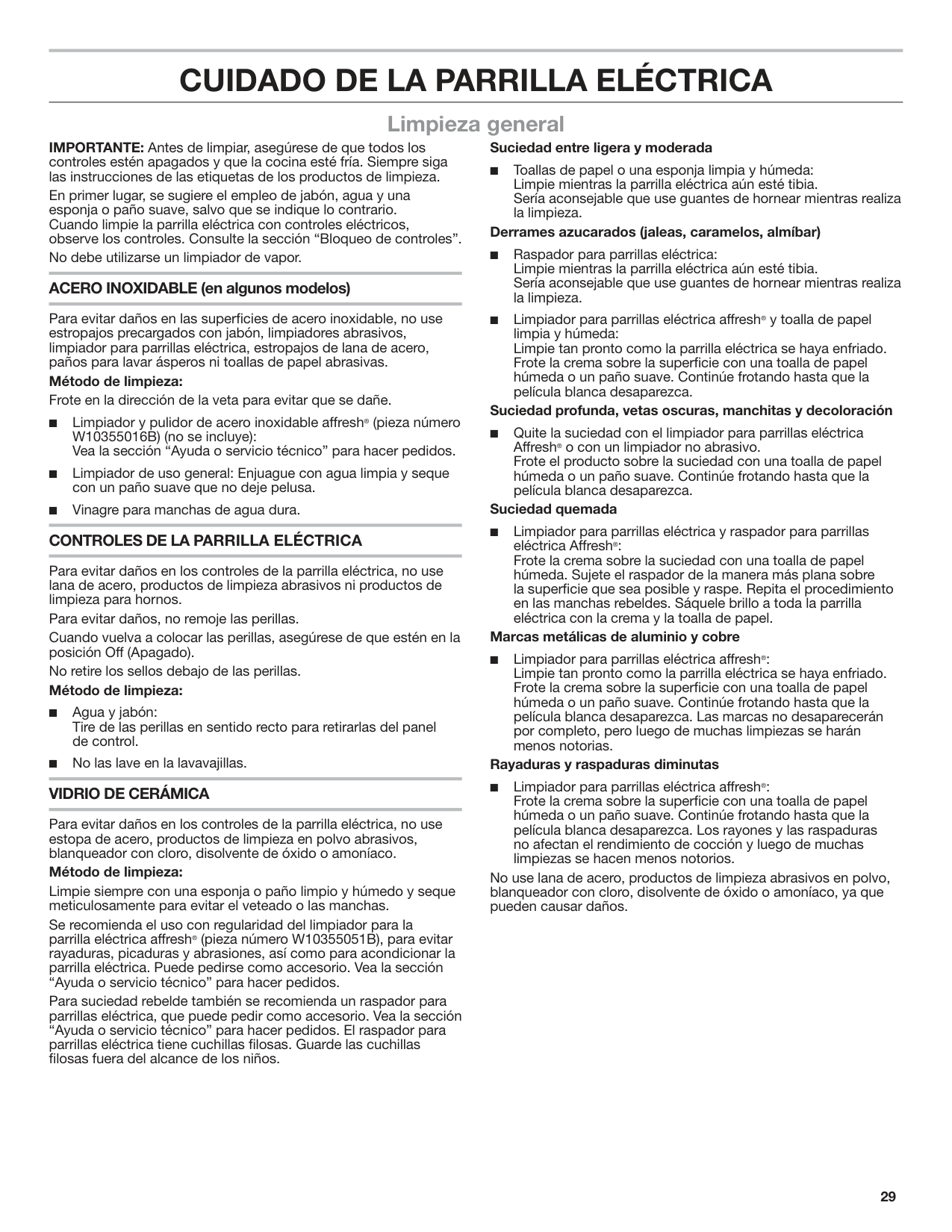

COOKTOP CARE

########### General Cleaning

IMPORTANT: Before cleaning, make sure all controls are off and the cooktop is cool. Always follow label instructions on cleaning products.

############## COOKTOP CONTROLS

To avoid damage to the cooktop controls, do not use steel wool, abrasive cleansers or oven cleaner.

Soap, water and a soft cloth or sponge are suggested first unless otherwise noted. When cleaning the cooktop with electronic controls, lock the controls. See “Control Lock” section.

To avoid damage, do not soak knobs. When replacing knobs, make sure knobs are in the Off position. Do not remove seals under knobs. Cleaning Method:

############## Do not use a steam cleaner. STAINLESS STEEL (on some models)

To avoid damage to stainless steel surfaces, do not use soapfilled scouring pads, abrasive cleaners, Cooktop Cleaner, steelwool pads, gritty washcloths or abrasive paper towels.

Cleaning Method: Rub in direction of grain to avoid damaging.

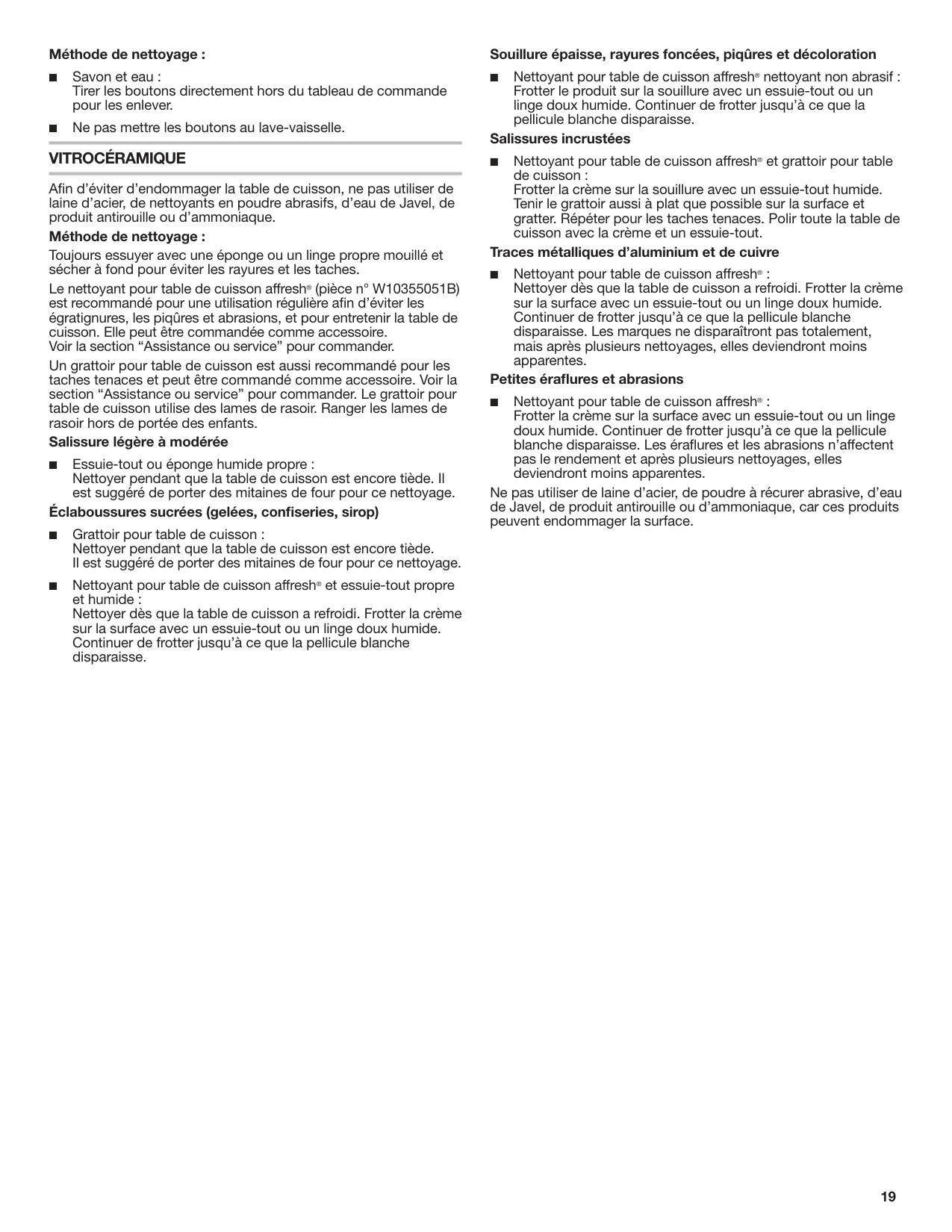

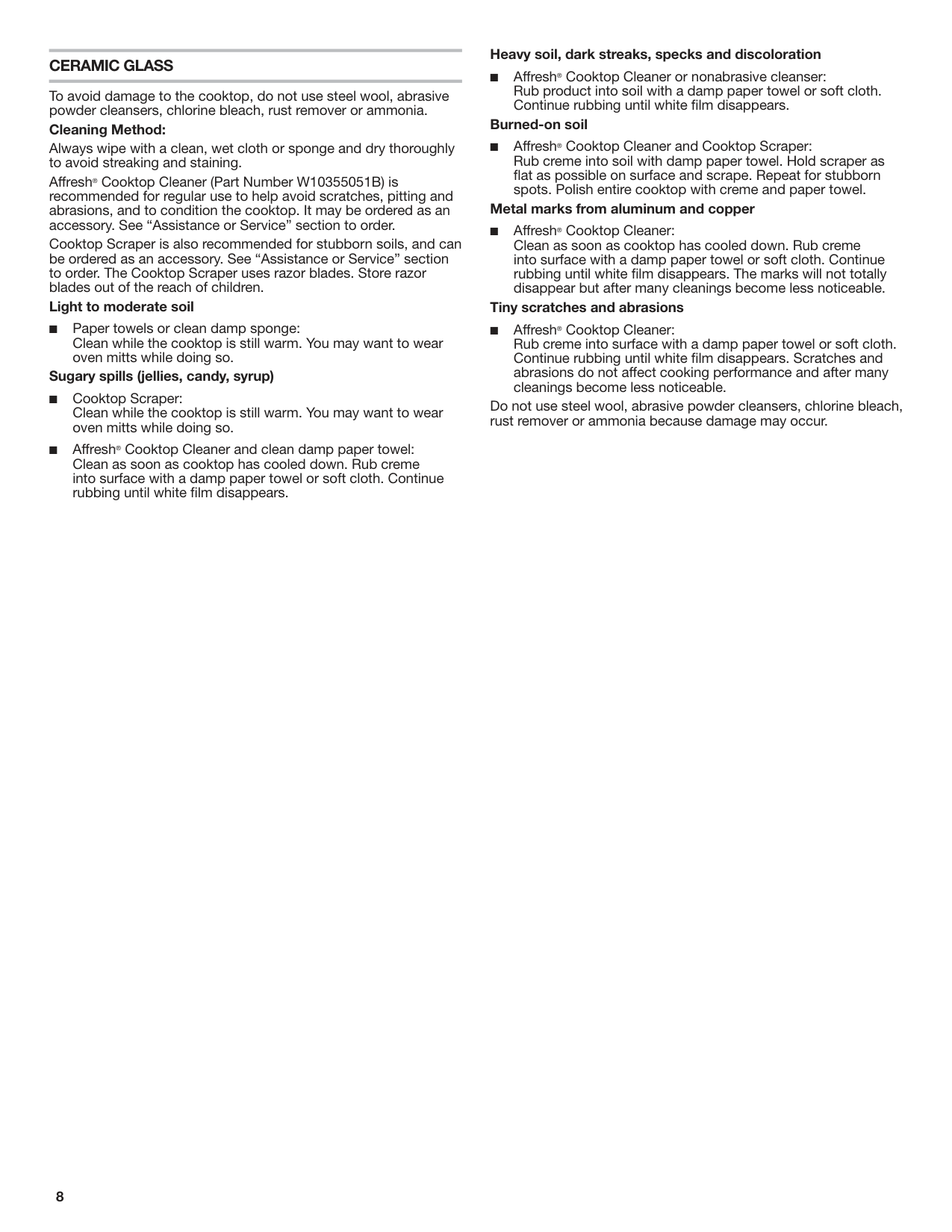

############## CERAMIC GLASS

To avoid damage to the cooktop, do not use steel wool, abrasive powder cleansers, chlorine bleach, rust remover or ammonia.

################# Cleaning Method:

Always wipe with a clean, wet cloth or sponge and dry thoroughly to avoid streaking and staining.

Affresh® Cooktop Cleaner (Part Number W10355051B) is recommended for regular use to help avoid scratches, pitting and abrasions, and to condition the cooktop. It may be ordered as an accessory. See “Assistance or Service” section to order.

Cooktop Scraper is also recommended for stubborn soils, and can be ordered as an accessory. See “Assistance or Service” section to order. The Cooktop Scraper uses razor blades. Store razor blades out of the reach of children.

################# Light to moderate soil

■ Paper towels or clean damp sponge: Clean while the cooktop is still warm. You may want to wear oven mitts while doing so.

################# Sugary spills (jellies, candy, syrup)

################# Heavy soil, dark streaks, specks and discoloration

■ Affresh® Cooktop Cleaner or nonabrasive cleanser: Rub product into soil with a damp paper towel or soft cloth. Continue rubbing until white film disappears.

################# Burned-on soil

■ Affresh® Cooktop Cleaner and Cooktop Scraper: Rub creme into soil with damp paper towel. Hold scraper as flat as possible on surface and scrape. Repeat for stubborn spots. Polish entire cooktop with creme and paper towel.

################# Metal marks from aluminum and copper

■ Affresh® Cooktop Cleaner: Clean as soon as cooktop has cooled down. Rub creme into surface with a damp paper towel or soft cloth. Continue rubbing until white film disappears. The marks will not totally disappear but after many cleanings become less noticeable.

################# Tiny scratches and abrasions

■ Affresh® Cooktop Cleaner: Rub creme into surface with a damp paper towel or soft cloth. Continue rubbing until white film disappears. Scratches and abrasions do not affect cooking performance and after many cleanings become less noticeable.

Do not use steel wool, abrasive powder cleansers, chlorine bleach, rust remover or ammonia because damage may occur.

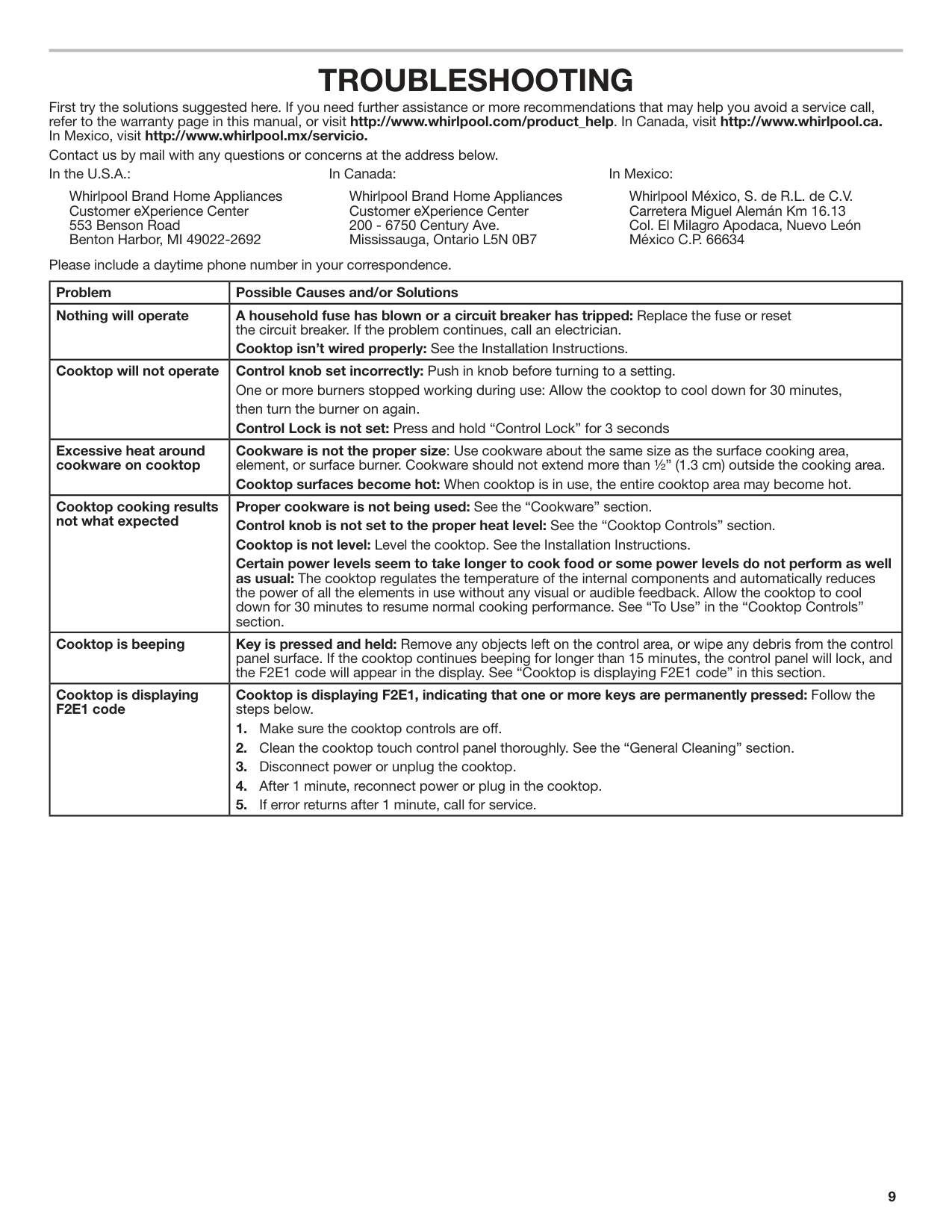

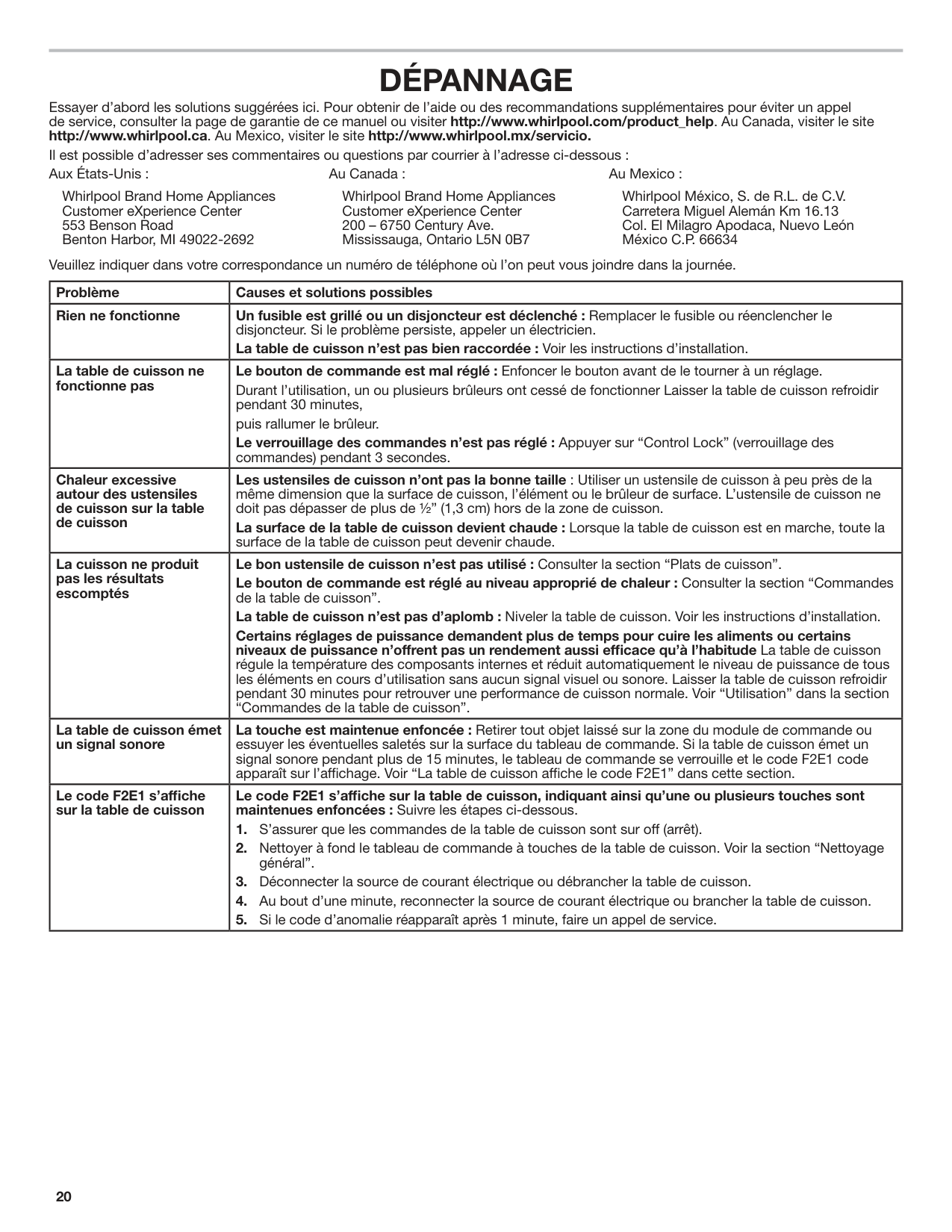

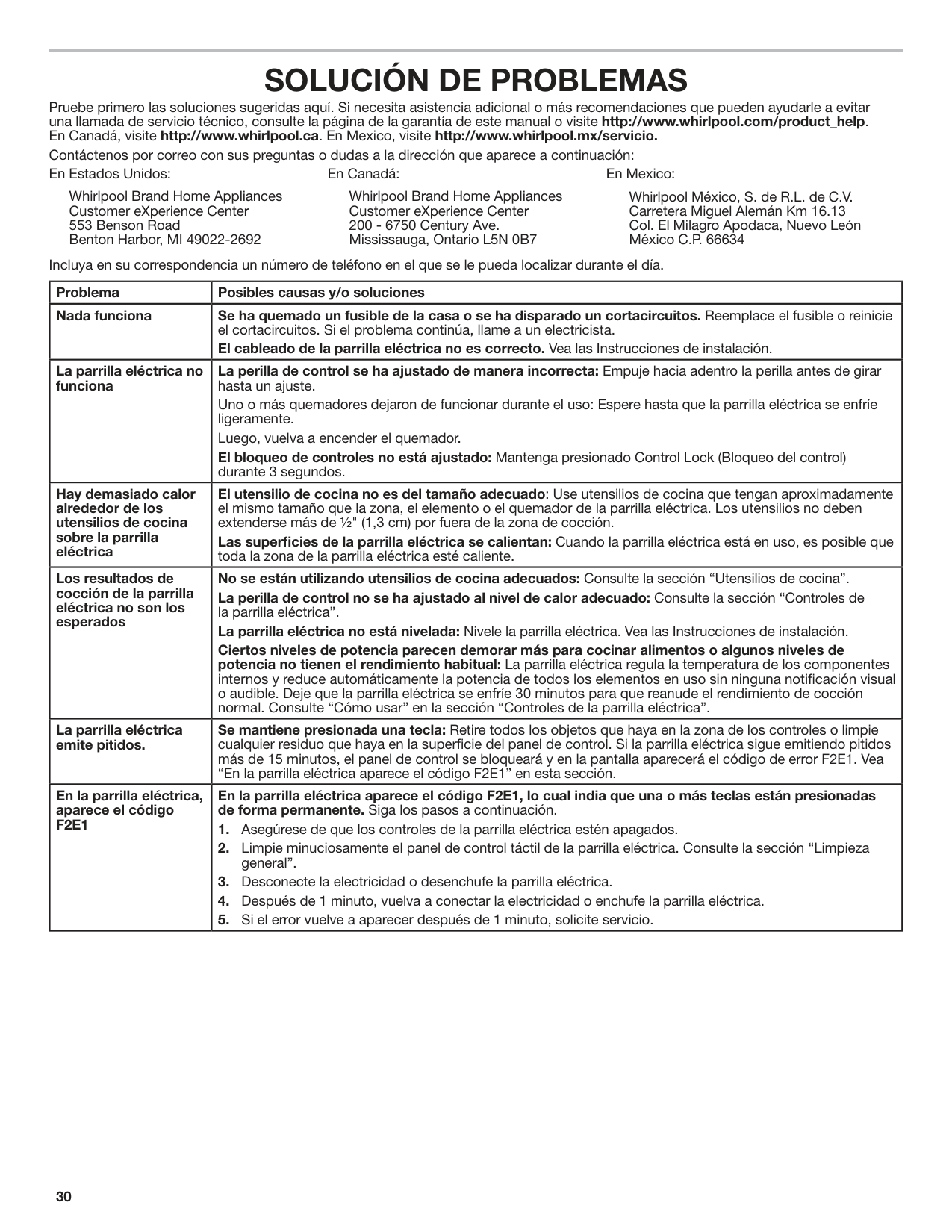

TROUBLESHOOTING

First try the solutions suggested here. If you need further assistance or more recommendations that may help you avoid a service call, refer to the warranty page in this manual, or visit http://www.whirlpool.com/product_help. In Canada, visit http://www.whirlpool.ca. In Mexico, visit http://www.whirlpool.mx/servicio.

Contact us by mail with any questions or concerns at the address below. In the U.S.A.: In Canada: In Mexico:

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Whirlpool Brand Home Appliances Customer eXperience Center 200 - 6750 Century Ave. Mississauga, Ontario L5N 0B7

Whirlpool México, S. de R.L. de C.V. Carretera Miguel Alemán Km 16.13 Col. El Milagro Apodaca, Nuevo León México C.P. 66634

Please include a daytime phone number in your correspondence.

|Problem|Possible Causes and/or Solutions| |---|---| |Nothing will operate|A household fuse has blown or a circuit breaker has tripped: Replace the fuse or reset the circuit breaker. If the problem continues, call an electrician.

Cooktop isn’t wired properly: See the Installation Instructions.| |Cooktop will not operate|Control knob set incorrectly: Push in knob before turning to a setting. One or more burners stopped working during use: Allow the cooktop to cool down for 30 minutes, then turn the burner on again. Control Lock is not set: Press and hold “Control Lock” for 3 seconds| |Excessive heat around cookware on cooktop|Cookware is not the proper size: Use cookware about the same size as the surface cooking area, element, or surface burner. Cookware should not extend more than ½” (1.3 cm) outside the cooking area.

Cooktop surfaces become hot: When cooktop is in use, the entire cooktop area may become hot.| |Cooktop cooking results not what expected|Proper cookware is not being used: See the “Cookware” section. Control knob is not set to the proper heat level: See the “Cooktop Controls” section. Cooktop is not level: Level the cooktop. See the Installation Instructions. Certain power levels seem to take longer to cook food or some power levels do not perform as well as usual: The cooktop regulates the temperature of the internal components and automatically reduces

the power of all the elements in use without any visual or audible feedback. Allow the cooktop to cool down for 30 minutes to resume normal cooking performance. See “To Use” in the “Cooktop Controls” section.| |Cooktop is beeping|Key is pressed and held: Remove any objects left on the control area, or wipe any debris from the control panel surface. If the cooktop continues beeping for longer than 15 minutes, the control panel will lock, and the F2E1 code will appear in the display. See “Cooktop is displaying F2E1 code” in this section.| |Cooktop is displaying F2E1 code|Cooktop is displaying F2E1, indicating that one or more keys are permanently pressed: Follow the steps below.

1. Make sure the cooktop controls are off.
2. Clean the cooktop touch control panel thoroughly. See the “General Cleaning” section.
3. Disconnect power or unplug the cooktop.
4. After 1 minute, reconnect power or plug in the cooktop.
5. If error returns after 1 minute, call for service.
|

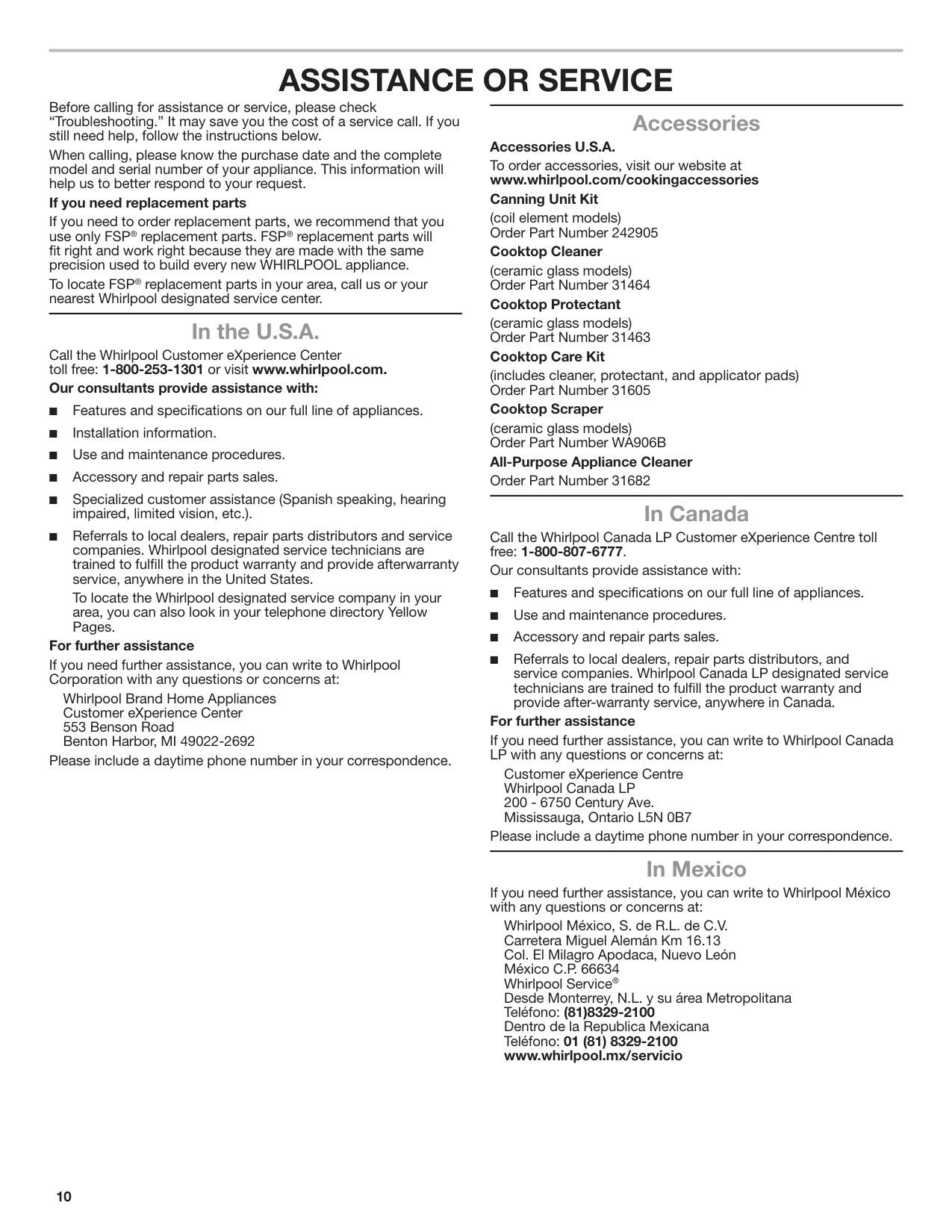

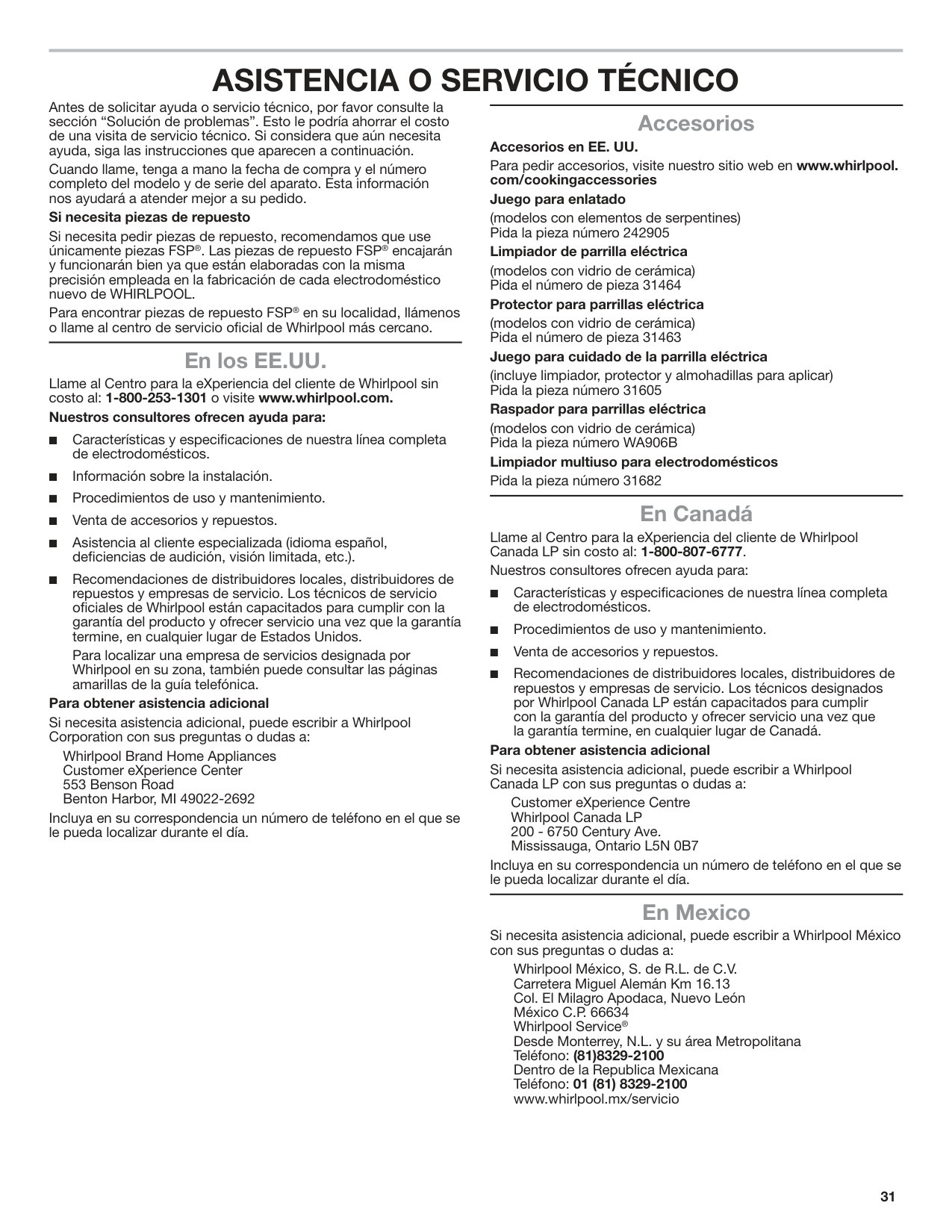

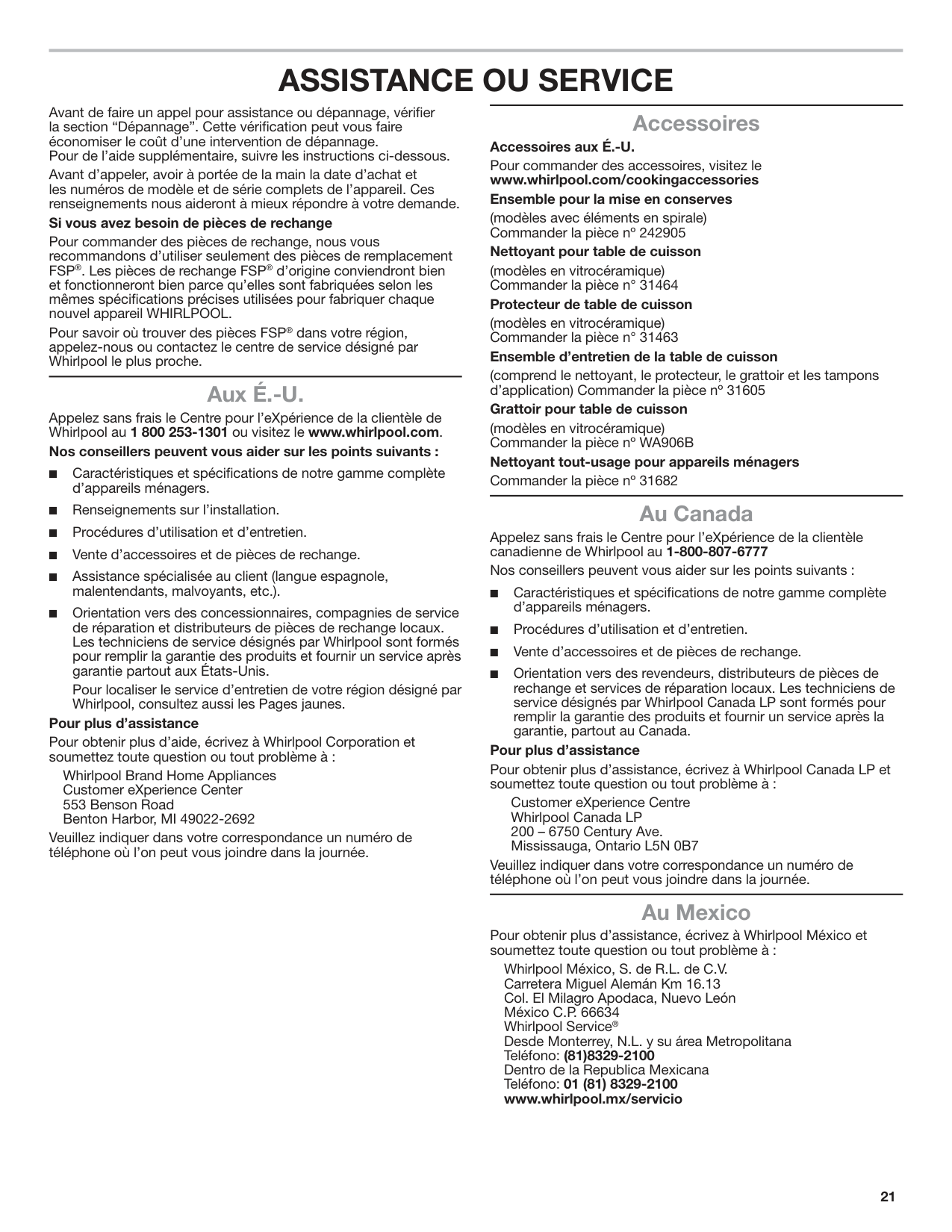

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check “Troubleshooting.” It may save you the cost of a service call. If you still need help, follow the instructions below.

########### Accessories

Accessories U.S.A. To order accessories, visit our website at www.whirlpool.com/cookingaccessories Canning Unit Kit

When calling, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

################# If you need replacement parts

(coil element models) Order Part Number 242905

If you need to order replacement parts, we recommend that you use only FSP® replacement parts. FSP® replacement parts will fit right and work right because they are made with the same precision used to build every new WHIRLPOOL appliance.

################# Cooktop Cleaner

(ceramic glass models) Order Part Number 31464

To locate FSP® replacement parts in your area, call us or your nearest Whirlpool designated service center.

################# Cooktop Protectant

(ceramic glass models) Order Part Number 31463

########### In the U.S.A.

Call the Whirlpool Customer eXperience Center toll free: 1-800-253-1301 or visit www.whirlpool.com.

################# Cooktop Care Kit

(includes cleaner, protectant, and applicator pads) Order Part Number 31605

################# Our consultants provide assistance with:

################# Cooktop Scraper

(ceramic glass models) Order Part Number WA906B

All-Purpose Appliance Cleaner Order Part Number 31682

########### In Canada

Call the Whirlpool Canada LP Customer eXperience Centre toll free: 1-800-807-6777.

Our consultants provide assistance with:

To locate the Whirlpool designated service company in your area, you can also look in your telephone directory Yellow Pages.

################# For further assistance

If you need further assistance, you can write to Whirlpool Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

################# For further assistance

If you need further assistance, you can write to Whirlpool Canada LP with any questions or concerns at:

Please include a daytime phone number in your correspondence.

Customer eXperience Centre Whirlpool Canada LP 200 - 6750 Century Ave. Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

########### In Mexico

If you need further assistance, you can write to Whirlpool México with any questions or concerns at:

Whirlpool México, S. de R.L. de C.V. Carretera Miguel Alemán Km 16.13 Col. El Milagro Apodaca, Nuevo León México C.P. 66634 Whirlpool Service® Desde Monterrey, N.L. y su área Metropolitana Teléfono: (81)8329-2100 Dentro de la Republica Mexicana Teléfono: 01 (81) 8329-2100 www.whirlpool.mx/servicio

INSTRUCTIONS D’UTILISATION DE LA TABLE DE CUISSON ÉLECTRIQUE

Nous vous REMERCIONS d’avoir acheté ce produit de haute qualité. Enregistrez votre cuisinière sur www.whirlpool.com. Au Canada, enregistrez votre cuisinière au www.whirlpool.ca. Au Mexico, enregistrez votre cuisinière au www.whirlpool.mx.

Pour référence ultérieure, consignez par écrit les numéros de modèle et de série de votre produit. Ceux-ci sont situés sur les plaques signalétiques. Les plaques signalétiques se situent derrière le tableau de commande. Il est possible de les voir en faisant pivoter les plaques signalétiques vers le haut.

Numéro de modèle _____________________________________ Numéro de série ________________________________________

Table des matières

SÉCURITÉ DE LA TABLE DE CUISSON .....................................12 PIÈCES ET CARACTÉRISTIQUES – COMMANDES À BOUTON ROTATIF ..........................................15 COMMANDES DE LA TABLE DE CUISSON – COMMANDES À BOUTONS ROTATIFS .....................................16 Éléments à circuit double/triple (sur certains modèles) .............16 Élément de zone de maintien au chaud (sur certains modèles) ..17

UTILISATION DE LA TABLE DE CUISSON ................................17 Vitrocéramique (sur certains modèles) ......................................17 Mise en conserve à la maison....................................................18 Plat de cuisson ...........................................................................18

ENTRETIEN DE LA TABLE DE CUISSON ..................................18

Nettoyage général ......................................................................18 DÉPANNAGE .................................................................................20 ASSISTANCE OU SERVICE .........................................................21

Aux É.-U. ....................................................................................21 Accessoires ................................................................................21 Au Canada ..................................................................................21

W11161549A

SÉCURITÉ DE LA TABLE DE CUISSON

|Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :|

|---|

|Avertissements de la proposition 65 de l'État de Californie : AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de cancers. AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de malformations et autres déficiences de naissance.| |---|

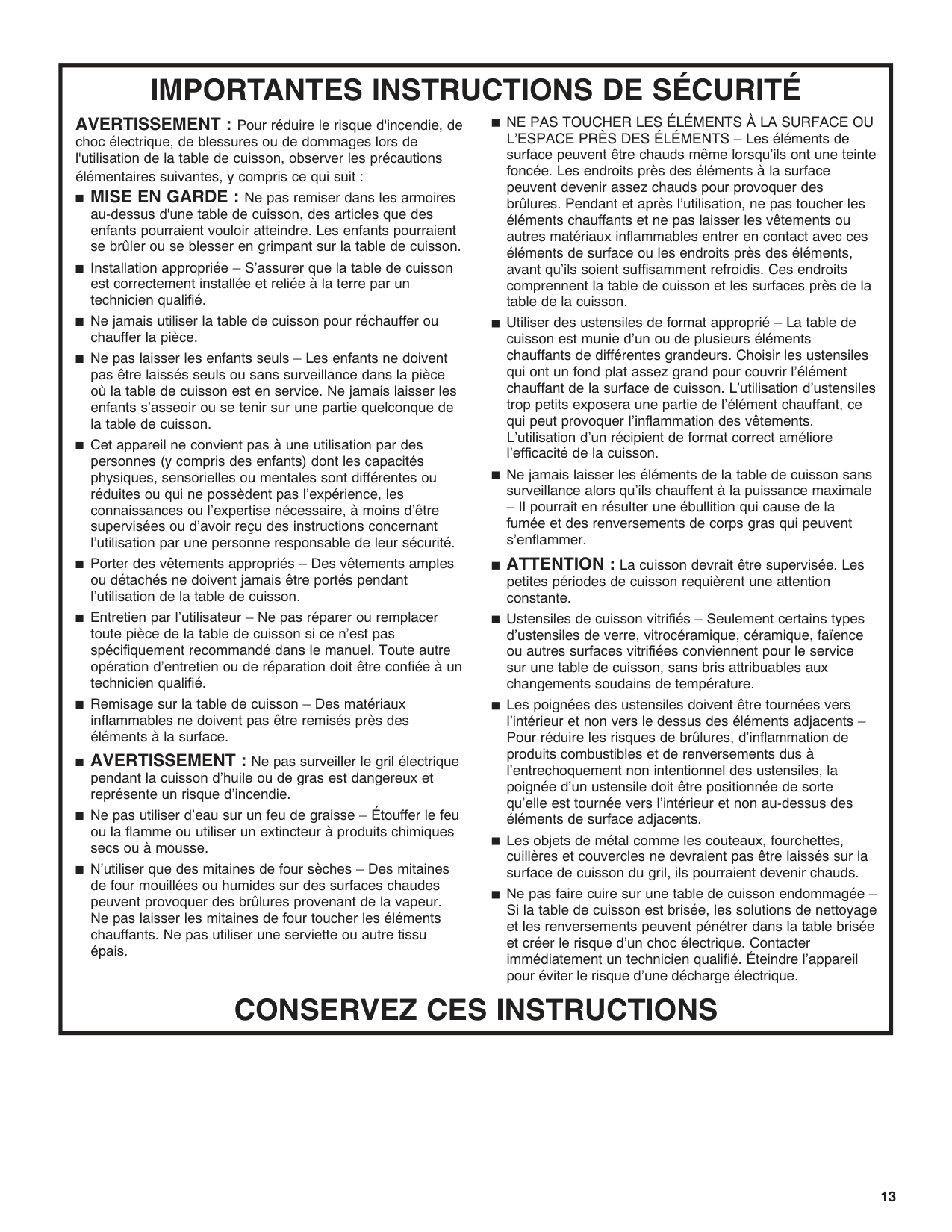

|IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT : Pour réduire le risque d'incendie, de choc électrique, de blessures ou de dommages lors de l'utilisation de la table de cuisson, observer les précautions élémentaires suivantes, y compris ce qui suit :

MISE EN GARDE : Ne pas remiser dans les armoires au-dessus d'une table de cuisson, des articles que des enfants pourraient vouloir atteindre. Les enfants pourraient se brûler ou se blesser en grimpant sur la table de cuisson. Installation appropriée – S’assurer que la table de cuisson est correctement installée et reliée à la terre par un technicien qualifié. Ne jamais utiliser la table de cuisson pour réchauffer ou chauffer la pièce.

Ne pas laisser les enfants seuls – Les enfants ne doivent pas être laissés seuls ou sans surveillance dans la pièce où la table de cuisson est en service. Ne jamais laisser les enfants s’asseoir ou se tenir sur une partie quelconque de la table de cuisson.

Cet appareil ne convient pas à une utilisation par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont différentes ou réduites ou qui ne possèdent pas l’expérience, les connaissances ou l’expertise nécessaire, à moins d’être supervisées ou d’avoir reçu des instructions concernant l’utilisation par une personne responsable de leur sécurité. Porter des vêtements appropriés – Des vêtements amples ou détachés ne doivent jamais être portés pendant l’utilisation de la table de cuisson. Entretien par l’utilisateur – Ne pas réparer ou remplacer toute pièce de la table de cuisson si ce n’est pas spécifiquement recommandé dans le manuel. Toute autre opération d’entretien ou de réparation doit être confiée à un technicien qualifié. Remisage sur la table de cuisson – Des matériaux inflammables ne doivent pas être remisés près des éléments à la surface. AVERTISSEMENT : Ne pas surveiller le gril électrique pendant la cuisson d’huile ou de gras est dangereux et représente un risque d’incendie. Ne pas utiliser d’eau sur un feu de graisse – Étouffer le feu ou la flamme ou utiliser un extincteur à produits chimiques secs ou à mousse. N’utiliser que des mitaines de four sèches – Des mitaines de four mouillées ou humides sur des surfaces chaudes peuvent provoquer des brûlures provenant de la vapeur. Ne pas laisser les mitaines de four toucher les éléments chauffants. Ne pas utiliser une serviette ou autre tissu épais.

NE PAS TOUCHER LES ÉLÉMENTS À LA SURFACE O U L’ESPACE PRÈS DES ÉLÉMENTS – Les éléments d e surface peuvent être chauds même lorsqu’ils ont une t einte foncée. Les endroits près des éléments à la s urface peuvent devenir assez chauds pour provoquer des brûlures. Pendant et après l’utilisation, ne pas toucher l es éléments chauffants et ne pas laisser les vêtements o u autres matériaux inflammables entrer en contact avec c es éléments de surface ou les endroits près des é léments, avant qu’ils soient suffisamment refroidis. Ces e ndroits comprennent la table de cuisson et les surfaces près de l a table de la cuisson. Utiliser des ustensiles de format approprié – La table d e cuisson est munie d’un ou de plusieurs é léments chauffants de différentes grandeurs. Choisir les u stensiles qui ont un fond plat assez grand pour couvrir l ’élément chauffant de la surface de cuisson. L’utilisation d ’ustensiles trop petits exposera une partie de l’élément chauffant, c e qui peut provoquer l’inflammation des v êtements. L’utilisation d’un récipient de format correct a méliore l’efficacité de la cuisson.

Ne jamais laisser les éléments de la table de cuisson s ans surveillance alors qu’ils chauffent à la puissance maximale – Il pourrait en résulter une ébullition qui cause de l a fumée et des renversements de corps gras qui p euvent s’enflammer.

ATTENTION : La cuisson devrait être supervisée. L es petites périodes de cuisson requièrent une a ttention constante.

Ustensiles de cuisson vitrifiés – Seulement certains t ypes d’ustensiles de verre, vitrocéramique, céramique, f aïence ou autres surfaces vitrifiées conviennent pour le s ervice sur une table de cuisson, sans bris attribuables a ux changements soudains de température. Les poignées des ustensiles doivent être tournées v ers l’intérieur et non vers le dessus des éléments adjacents – Pour réduire les risques de brûlures, d’inflammation d e produits combustibles et de renversements dus à l’entrechoquement non intentionnel des ustensiles, la poignée d’un ustensile doit être positionnée de sorte qu’elle est tournée vers l’intérieur et non au-dessus d es éléments de surface adjacents. Les objets de métal comme les couteaux, f ourchettes, cuillères et couvercles ne devraient pas être laissés sur l a surface de cuisson du gril, ils pourraient devenir chauds.

Ne pas faire cuire sur une table de cuisson endommagée – Si la table de cuisson est brisée, les solutions de n ettoyage et les renversements peuvent pénétrer dans la table b risée et créer le risque d’un choc électrique. C ontacter immédiatement un technicien qualifié. Éteindre l ’a ppareil pour éviter le risque d’une décharge électrique.| |---|

|IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

CONSERVEZ CES INSTRUCTIONS

Si le cordon d’alimentation est endommagé, le faire remplacer par le fabricant, l’agent d’entretien de ce dernier ou par une personne qualifiée pour éviter tout danger. Nettoyer la table de cuisson avec prudence – Si une éponge ou un chiffon mouillé est utilisé pour essuyer les renversements sur une surface de cuisson chaude, éviter les brûlures causées par la vapeur chaude. Certains nettoyants peuvent produire des émanations désagréables lorsqu’ils sont utilisés sur une surface chaude.

L’appareil n’est pas conçu pour être mis en marche à l’aide d’une minuterie ou d’un système de commande à distance.

Pour les appareils avec hotte de ventilation – Nettoyer les hottes de ventilation fréquemment – La graisse ne doit pas s’accumuler sur la hotte ou le filtre. Lorsque vous flambez des aliments sous la hotte, mettre le ventilateur en marche.

Pour les appareils à éléments en spirale – S’assurer que les cuvettes de propreté sont en place – L’absence de ces cuvettes au cours de la cuisson peut causer des dommages aux fils ou aux composants en dessous des éléments. Garnissages protecteurs – Ne pas recouvrir les cuvettes de papier d’aluminium sauf tel que suggéré dans le manuel. L’installation incorrecte de papier d’aluminium ou autre matériau peut causer un risque de choc électrique ou d’incendie. Ne pas tremper les éléments de chauffage amovibles – Les éléments de chauffage ne doivent jamais être immergés dans l'eau.| |---|

PIÈCES ET CARACTÉRISTIQUES – COMMANDES À BOUTON ROTATIF

Ce manuel couvre différents modèles. La table de cuisson que vous avez achetée peut comporter tous les articles énumérés ou seulement certains d’entre eux. L’emplacement et l’apparence des caractéristiques illustrées peuvent ne pas correspondre à ceux de votre modèle.

Tableaux de commande WCE55US4H (24" [60,96 cm]) WCE55US0H (30" [76,2 cm]) WCE77US0H (30" [76,2 cm])

WCE55US6H (36" [91,4 cm]) WCE77US6H (36" [91,4 cm])

A B C

Tables de cuisson WCE55US6H (36" [91,4 cm]) WCE77US6H (36" [91,4 cm])

C


B

D A

G E

F

Table de cuisson en vitrocéramique

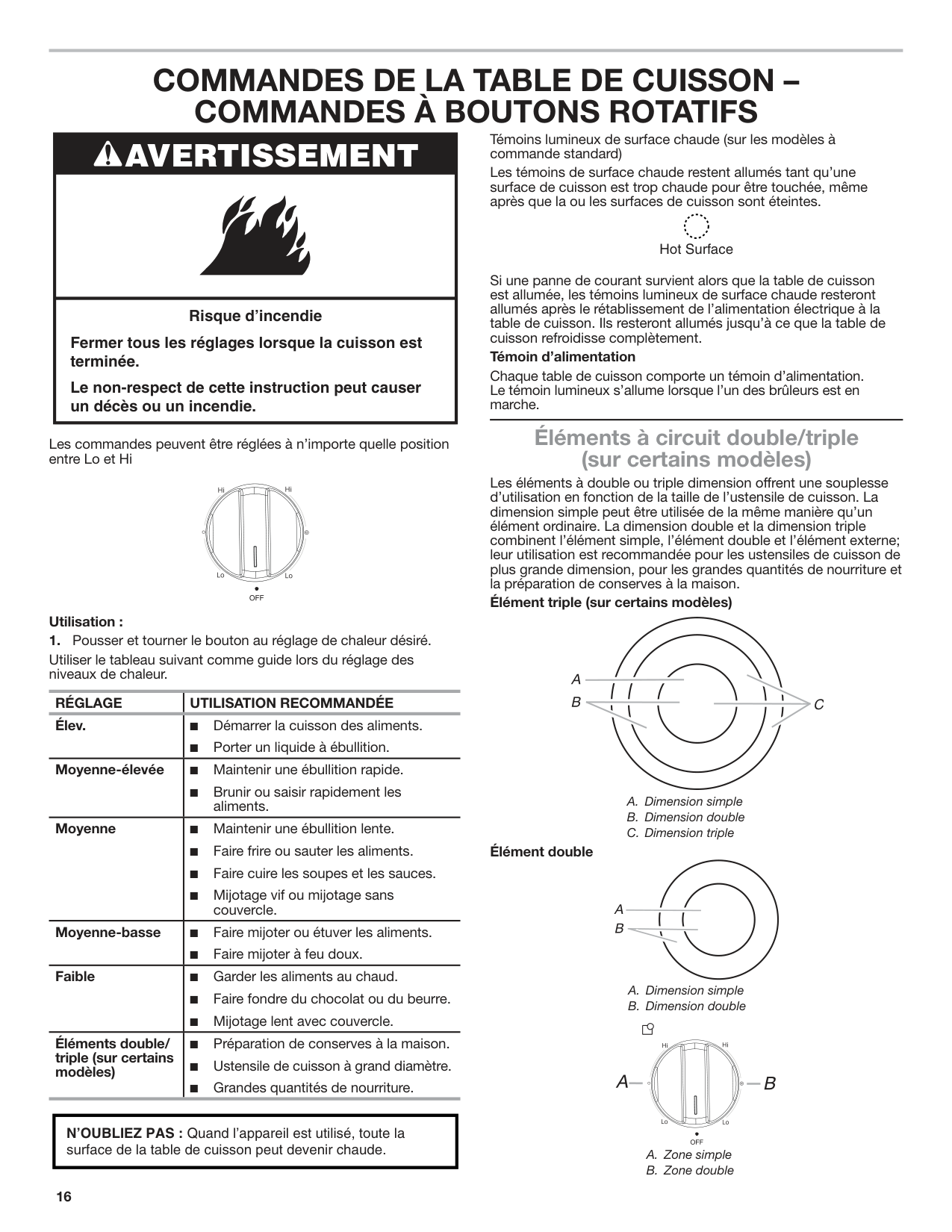

COMMANDES DE LA TABLE DE CUISSON – COMMANDES À BOUTONS ROTATIFS

Témoins lumineux de surface chaude (sur les modèles à commande standard)

|AVERTISSEMENT

| |---| |Risque d’incendie

Fermer tous les réglages lorsque la cuisson est terminée.

Le non-respect de cette instruction peut causer un décès ou un incendie.|

Les témoins de surface chaude restent allumés tant qu’une surface de cuisson est trop chaude pour être touchée, même après que la ou les surfaces de cuisson sont éteintes.

Hot Surface

Si une panne de courant survient alors que la table de cuisson est allumée, les témoins lumineux de surface chaude resteront allumés après le rétablissement de l’alimentation électrique à la table de cuisson. Ils resteront allumés jusqu’à ce que la table de cuisson refroidisse complètement.

################# Témoin d’alimentation

Chaque table de cuisson comporte un témoin d’alimentation. Le témoin lumineux s’allume lorsque l’un des brûleurs est en marche.

########### Éléments à circuit double/triple (sur certains modèles)

Les commandes peuvent être réglées à n’importe quelle position entre Lo et Hi

Les éléments à double ou triple dimension offrent une souplesse d’utilisation en fonction de la taille de l’ustensile de cuisson. La dimension simple peut être utilisée de la même manière qu’un élément ordinaire. La dimension double et la dimension triple combinent l’élément simple, l’élément double et l’élément externe; leur utilisation est recommandée pour les ustensiles de cuisson de plus grande dimension, pour les grandes quantités de nourriture et la préparation de conserves à la maison.

Élément triple (sur certains modèles)

################# Utilisation :

Utiliser le tableau suivant comme guide lors du réglage des niveaux de chaleur.

|RÉGLAGE|UTILISATION RECOMMANDÉE| |---|---| |Élev.|■ Démarrer la cuisson des aliments.
■ Porter un liquide à ébullition.
| |Moyenne-élevée|■ Maintenir une ébullition rapide.
■ Brunir ou saisir rapidement les aliments.
| |Moyenne|■ Maintenir une ébullition lente.
■ Faire frire ou sauter les aliments.
■ Faire cuire les soupes et les sauces.
■ Mijotage vif ou mijotage sans couvercle.
| |Moyenne-basse|■ Faire mijoter ou étuver les aliments.
■ Faire mijoter à feu doux.
| |Faible|■ Garder les aliments au chaud.
■ Faire fondre du chocolat ou du beurre.
■ Mijotage lent avec couvercle.
| |Éléments double/ triple (sur certains modèles)|■ Préparation de conserves à la maison.
■ Ustensile de cuisson à grand diamètre.
■ Grandes quantités de nourriture.
|

Élément double

############# BA

|N’OUBLIEZ PAS : Quand l’appareil est utilisé, toute la surface de la table de cuisson peut devenir chaude.| |---|

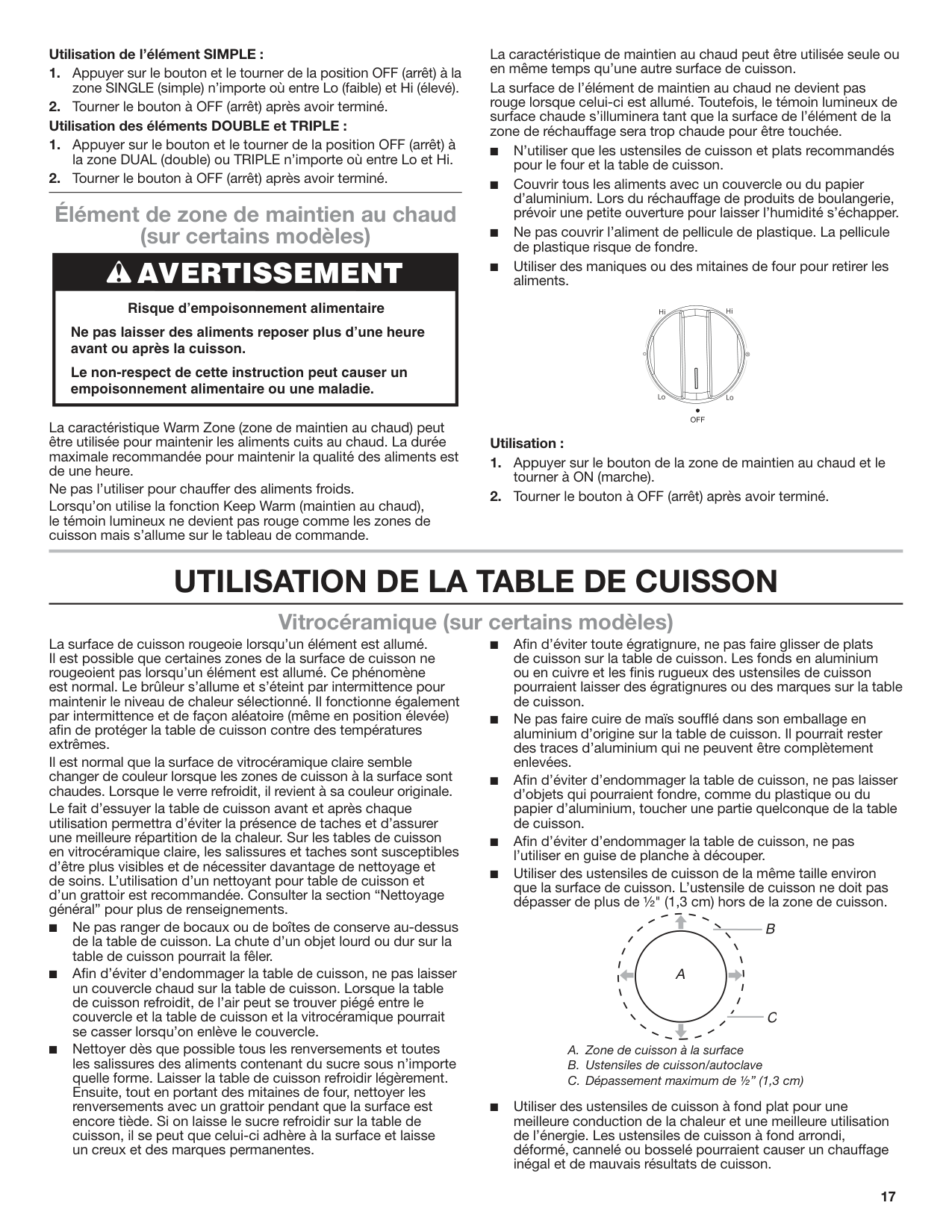

################# Utilisation de l’élément SIMPLE :

La caractéristique de maintien au chaud peut être utilisée seule ou en même temps qu’une autre surface de cuisson.

La surface de l’élément de maintien au chaud ne devient pas rouge lorsque celui-ci est allumé. Toutefois, le témoin lumineux de surface chaude s’illuminera tant que la surface de l’élément de la zone de réchauffage sera trop chaude pour être touchée.

########### Élément de zone de maintien au chaud (sur certains modèles)

|AVERTISSEMENT

Risque d’empoisonnement alimentaire

Ne pas laisser des aliments reposer plus d’une heure avant ou après la cuisson.

Le non-respect de cette instruction peut causer un empoisonnement alimentaire ou une maladie.| |---|

La caractéristique Warm Zone (zone de maintien au chaud) peut être utilisée pour maintenir les aliments cuits au chaud. La durée maximale recommandée pour maintenir la qualité des aliments est de une heure. Ne pas l’utiliser pour chauffer des aliments froids. Lorsqu’on utilise la fonction Keep Warm (maintien au chaud), le témoin lumineux ne devient pas rouge comme les zones de cuisson mais s’allume sur le tableau de commande.

################# Utilisation :

UTILISATION DE LA TABLE DE CUISSON

########### Vitrocéramique (sur certains modèles)

La surface de cuisson rougeoie lorsqu’un élément est allumé. Il est possible que certaines zones de la surface de cuisson ne rougeoient pas lorsqu’un élément est allumé. Ce phénomène est normal. Le brûleur s’allume et s’éteint par intermittence pour maintenir le niveau de chaleur sélectionné. Il fonctionne également

Il est normal que la surface de vitrocéramique claire semble changer de couleur lorsque les zones de cuisson à la surface sont chaudes. Lorsque le verre refroidit, il revient à sa couleur originale. Le fait d’essuyer la table de cuisson avant et après chaque utilisation permettra d’éviter la présence de taches et d’assurer une meilleure répartition de la chaleur. Sur les tables de cuisson en vitrocéramique claire, les salissures et taches sont susceptibles d’être plus visibles et de nécessiter davantage de nettoyage et de soins. L’utilisation d’un nettoyant pour table de cuisson et d’un grattoir est recommandée. Consulter la section “Nettoyage général” pour plus de renseignements.

A

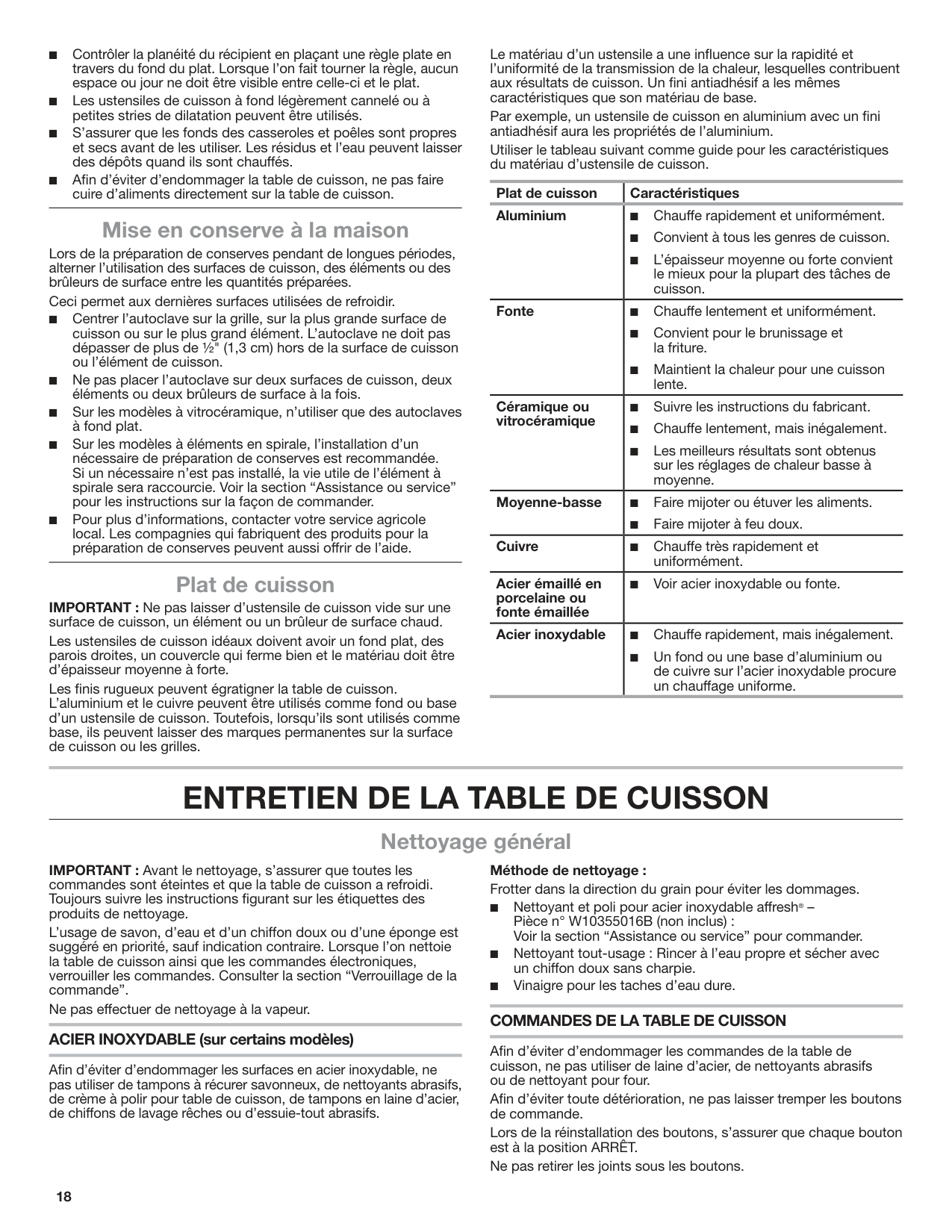

########### Mise en conserve à la maison

Lors de la préparation de conserves pendant de longues périodes, alterner l’utilisation des surfaces de cuisson, des éléments ou des brûleurs de surface entre les quantités préparées.

Ceci permet aux dernières surfaces utilisées de refroidir.

Plat de cuisson IMPORTANT : Ne pas laisser d’ustensile de cuisson vide sur une surface de cuisson, un élément ou un brûleur de surface chaud. Les ustensiles de cuisson idéaux doivent avoir un fond plat, des parois droites, un couvercle qui ferme bien et le matériau doit être d’épaisseur moyenne à forte. Les finis rugueux peuvent égratigner la table de cuisson. L’aluminium et le cuivre peuvent être utilisés comme fond ou base d’un ustensile de cuisson. Toutefois, lorsqu’ils sont utilisés comme base, ils peuvent laisser des marques permanentes sur la surface de cuisson ou les grilles.

Le matériau d’un ustensile a une influence sur la rapidité et l’uniformité de la transmission de la chaleur, lesquelles contribuent aux résultats de cuisson. Un fini antiadhésif a les mêmes caractéristiques que son matériau de base.

Par exemple, un ustensile de cuisson en aluminium avec un fini antiadhésif aura les propriétés de l’aluminium.

Utiliser le tableau suivant comme guide pour les caractéristiques du matériau d’ustensile de cuisson.

|Plat de cuisson|Caractéristiques| |---|---| |Aluminium|■ Chauffe rapidement et uniformément.
■ Convient à tous les genres de cuisson.
■ L’épaisseur moyenne ou forte convient le mieux pour la plupart des tâches de cuisson.
| |Fonte|■ Chauffe lentement et uniformément.
■ Convient pour le brunissage et la friture.
■ Maintient la chaleur pour une cuisson lente.
| |Céramique ou vitrocéramique|■ Suivre les instructions du fabricant.
■ Chauffe lentement, mais inégalement.
■ Les meilleurs résultats sont obtenus sur les réglages de chaleur basse à moyenne.
| |Moyenne-basse|■ Faire mijoter ou étuver les aliments.
■ Faire mijoter à feu doux.
| |Cuivre|■ Chauffe très rapidement et uniformément.| |Acier émaillé en porcelaine ou fonte émaillée|■ Voir acier inoxydable ou fonte.| |Acier inoxydable|■ Chauffe rapidement, mais inégalement.
■ Un fond ou une base d’aluminium ou de cuivre sur l’acier inoxydable procure un chauffage uniforme.
|

ENTRETIEN DE LA TABLE DE CUISSON

########### Nettoyage général

IMPORTANT : Avant le nettoyage, s’assurer que toutes les commandes sont éteintes et que la table de cuisson a refroidi. Toujours suivre les instructions figurant sur les étiquettes des produits de nettoyage.

Méthode de nettoyage : Frotter dans la direction du grain pour éviter les dommages.

L’usage de savon, d’eau et d’un chiffon doux ou d’une éponge est suggéré en priorité, sauf indication contraire. Lorsque l’on nettoie la table de cuisson ainsi que les commandes électroniques, verrouiller les commandes. Consulter la section “Verrouillage de la commande”.

Ne pas effectuer de nettoyage à la vapeur. ACIER INOXYDABLE (sur certains modèles) Afin d’éviter d’endommager les surfaces en acier inoxydable, ne

Afin d’éviter d’endommager les commandes de la table de cuisson, ne pas utiliser de laine d’acier, de nettoyants abrasifs ou de nettoyant pour four.

Afin d’éviter toute détérioration, ne pas laisser tremper les boutons de commande.

Lors de la réinstallation des boutons, s’assurer que chaque bouton est à la position ARRÊT.

Ne pas retirer les joints sous les boutons.

################# Méthode de nettoyage :

Afin d’éviter d’endommager la table de cuisson, ne pas utiliser de laine d’acier, de nettoyants en poudre abrasifs, d’eau de Javel, de produit antirouille ou d’ammoniaque.

Méthode de nettoyage : Toujours essuyer avec une éponge ou un linge propre mouillé et Le nettoyant pour table de cuisson affresh® (pièce n° W10355051B) est recommandé pour une utilisation régulière afin d’éviter les égratignures, les piqûres et abrasions, et pour entretenir la table de cuisson. Elle peut être commandée comme accessoire. Voir la section “Assistance ou service” pour commander. Un grattoir pour table de cuisson est aussi recommandé pour les taches tenaces et peut être commandé comme accessoire. Voir la section “Assistance ou service” pour commander. Le grattoir pour table de cuisson utilise des lames de rasoir. Ranger les lames de rasoir hors de portée des enfants. Salissure légère à modérée

################# Éclaboussures sucrées (gelées, confiseries, sirop)

################# Souillure épaisse, rayures foncées, piqûres et décoloration

■ Nettoyant pour table de cuisson affresh® nettoyant non abrasif : Frotter le produit sur la souillure avec un essuie-tout ou un linge doux humide. Continuer de frotter jusqu’à ce que la pellicule blanche disparaisse.

################# Salissures incrustées

■ Nettoyant pour table de cuisson affresh® et grattoir pour table de cuisson : Frotter la crème sur la souillure avec un essuie-tout humide. Tenir le grattoir aussi à plat que possible sur la surface et gratter. Répéter pour les taches tenaces. Polir toute la table de cuisson avec la crème et un essuie-tout.

################# Traces métalliques d’aluminium et de cuivre

■ Nettoyant pour table de cuisson affresh® : Nettoyer dès que la table de cuisson a refroidi. Frotter la crème sur la surface avec un essuie-tout ou un linge doux humide. Continuer de frotter jusqu’à ce que la pellicule blanche disparaisse. Les marques ne disparaîtront pas totalement, mais après plusieurs nettoyages, elles deviendront moins apparentes.

################# Petites éraflures et abrasions

■ Nettoyant pour table de cuisson affresh® : Frotter la crème sur la surface avec un essuie-tout ou un linge doux humide. Continuer de frotter jusqu’à ce que la pellicule blanche disparaisse. Les éraflures et les abrasions n’affectent pas le rendement et après plusieurs nettoyages, elles deviendront moins apparentes.

Ne pas utiliser de laine d’acier, de poudre à récurer abrasive, d’eau de Javel, de produit antirouille ou d’ammoniaque, car ces produits peuvent endommager la surface.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici. Pour obtenir de l’aide ou des recommandations supplémentaires pour éviter un appel de service, consulter la page de garantie de ce manuel ou visiter http://www.whirlpool.com/product_help. Au Canada, visiter le site http://www.whirlpool.ca. Au Mexico, visiter le site http://www.whirlpool.mx/servicio.

Il est possible d’adresser ses commentaires ou questions par courrier à l’adresse ci-dessous : Aux États-Unis : Au Canada : Au Mexico :

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Whirlpool Brand Home Appliances Customer eXperience Center 200 – 6750 Century Ave. Mississauga, Ontario L5N 0B7

Whirlpool México, S. de R.L. de C.V. Carretera Miguel Alemán Km 16.13 Col. El Milagro Apodaca, Nuevo León México C.P. 66634

Veuillez indiquer dans votre correspondance un numéro de téléphone où l’on peut vous joindre dans la journée.

|Problème|Causes et solutions possibles| |---|---| |Rien ne fonctionne|Un fusible est grillé ou un disjoncteur est déclenché : Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.

La table de cuisson n’est pas bien raccordée : Voir les instructions d’installation.| |La table de cuisson ne fonctionne pas|Le bouton de commande est mal réglé : Enfoncer le bouton avant de le tourner à un réglage.

Durant l’utilisation, un ou plusieurs brûleurs ont cessé de fonctionner Laisser la table de cuisson refroidir pendant 30 minutes,

puis rallumer le brûleur. Le verrouillage des commandes n’est pas réglé : Appuyer sur “Control Lock” (verrouillage des commandes) pendant 3 secondes.| |Chaleur excessive autour des ustensiles de cuisson sur la table de cuisson|Les ustensiles de cuisson n’ont pas la bonne taille : Utiliser un ustensile de cuisson à peu près de la même dimension que la surface de cuisson, l’élément ou le brûleur de surface. L’ustensile de cuisson ne doit pas dépasser de plus de ½” (1,3 cm) hors de la zone de cuisson.

La surface de la table de cuisson devient chaude : Lorsque la table de cuisson est en marche, toute la surface de la table de cuisson peut devenir chaude.| |La cuisson ne produit pas les résultats escomptés|Le bon ustensile de cuisson n’est pas utilisé : Consulter la section “Plats de cuisson”. Le bouton de commande est réglé au niveau approprié de chaleur : Consulter la section “Commandes de la table de cuisson”. La table de cuisson n’est pas d’aplomb : Niveler la table de cuisson. Voir les instructions d’installation. Certains réglages de puissance demandent plus de temps pour cuire les aliments ou certains niveaux de puissance n’offrent pas un rendement aussi efficace qu’à l’habitude La table de cuisson régule la température des composants internes et réduit automatiquement le niveau de puissance de tous les éléments en cours d’utilisation sans aucun signal visuel ou sonore. Laisser la table de cuisson refroidir pendant 30 minutes pour retrouver une performance de cuisson normale. Voir “Utilisation” dans la section “Commandes de la table de cuisson”.| |La table de cuisson émet un signal sonore|La touche est maintenue enfoncée : Retirer tout objet laissé sur la zone du module de commande ou

essuyer les éventuelles saletés sur la surface du tableau de commande. Si la table de cuisson émet un signal sonore pendant plus de 15 minutes, le tableau de commande se verrouille et le code F2E1 code apparaît sur l’affichage. Voir “La table de cuisson affiche le code F2E1” dans cette section.| |Le code F2E1 s’affiche sur la table de cuisson|Le code F2E1 s’affiche sur la table de cuisson, indiquant ainsi qu’une ou plusieurs touches sont maintenues enfoncées : Suivre les étapes ci-dessous.

1. S’assurer que les commandes de la table de cuisson sont sur off (arrêt).
2. Nettoyer à fond le tableau de commande à touches de la table de cuisson. Voir la section “Nettoyage général”.
3. Déconnecter la source de courant électrique ou débrancher la table de cuisson.
4. Au bout d’une minute, reconnecter la source de courant électrique ou brancher la table de cuisson.
5. Si le code d’anomalie réapparaît après 1 minute, faire un appel de service.
|

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou dépannage, vérifier la section “Dépannage”. Cette vérification peut vous faire économiser le coût d’une intervention de dépannage. Pour de l’aide supplémentaire, suivre les instructions ci-dessous.

########### Accessoires

Accessoires aux É.-U. Pour commander des accessoires, visitez le www.whirlpool.com/cookingaccessories Ensemble pour la mise en conserves

Avant d’appeler, avoir à portée de la main la date d’achat et les numéros de modèle et de série complets de l’appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

(modèles avec éléments en spirale) Commander la pièce nº 242905

################# Si vous avez besoin de pièces de rechange

Pour commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces de remplacement FSP®. Les pièces de rechange FSP® d’origine conviendront bien et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes spécifications précises utilisées pour fabriquer chaque nouvel appareil WHIRLPOOL.

################# Nettoyant pour table de cuisson

(modèles en vitrocéramique) Commander la pièce n° 31464

################# Protecteur de table de cuisson

(modèles en vitrocéramique) Commander la pièce n° 31463

Pour savoir où trouver des pièces FSP® dans votre région, appelez-nous ou contactez le centre de service désigné par Whirlpool le plus proche.

################# Ensemble d’entretien de la table de cuisson

(comprend le nettoyant, le protecteur, le grattoir et les tampons d’application) Commander la pièce nº 31605

########### Aux É.-U.

################# Grattoir pour table de cuisson

Appelez sans frais le Centre pour l’eXpérience de la clientèle de Whirlpool au 1 800 253-1301 ou visitez le www.whirlpool.com.

(modèles en vitrocéramique) Commander la pièce nº WA906B

################# Nos conseillers peuvent vous aider sur les points suivants :

Nettoyant tout-usage pour appareils ménagers Commander la pièce nº 31682

########### Au Canada

Appelez sans frais le Centre pour l’eXpérience de la clientèle canadienne de Whirlpool au 1-800-807-6777

Nos conseillers peuvent vous aider sur les points suivants :

Pour localiser le service d’entretien de votre région désigné par Whirlpool, consultez aussi les Pages jaunes.

################# Pour plus d’assistance

Pour obtenir plus d’aide, écrivez à Whirlpool Corporation et soumettez toute question ou tout problème à :

################# Pour plus d’assistance

Pour obtenir plus d’assistance, écrivez à Whirlpool Canada LP et soumettez toute question ou tout problème à :

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Customer eXperience Centre Whirlpool Canada LP 200 – 6750 Century Ave. Mississauga, Ontario L5N 0B7

Veuillez indiquer dans votre correspondance un numéro de

Veuillez indiquer dans votre correspondance un numéro de téléphone où l’on peut vous joindre dans la journée.

########### Au Mexico

Pour obtenir plus d’assistance, écrivez à Whirlpool México et soumettez toute question ou tout problème à :

Whirlpool México, S. de R.L. de C.V. Carretera Miguel Alemán Km 16.13 Col. El Milagro Apodaca, Nuevo León México C.P. 66634 Whirlpool Service® Desde Monterrey, N.L. y su área Metropolitana Teléfono: (81)8329-2100 Dentro de la Republica Mexicana Teléfono: 01 (81) 8329-2100 www.whirlpool.mx/servicio

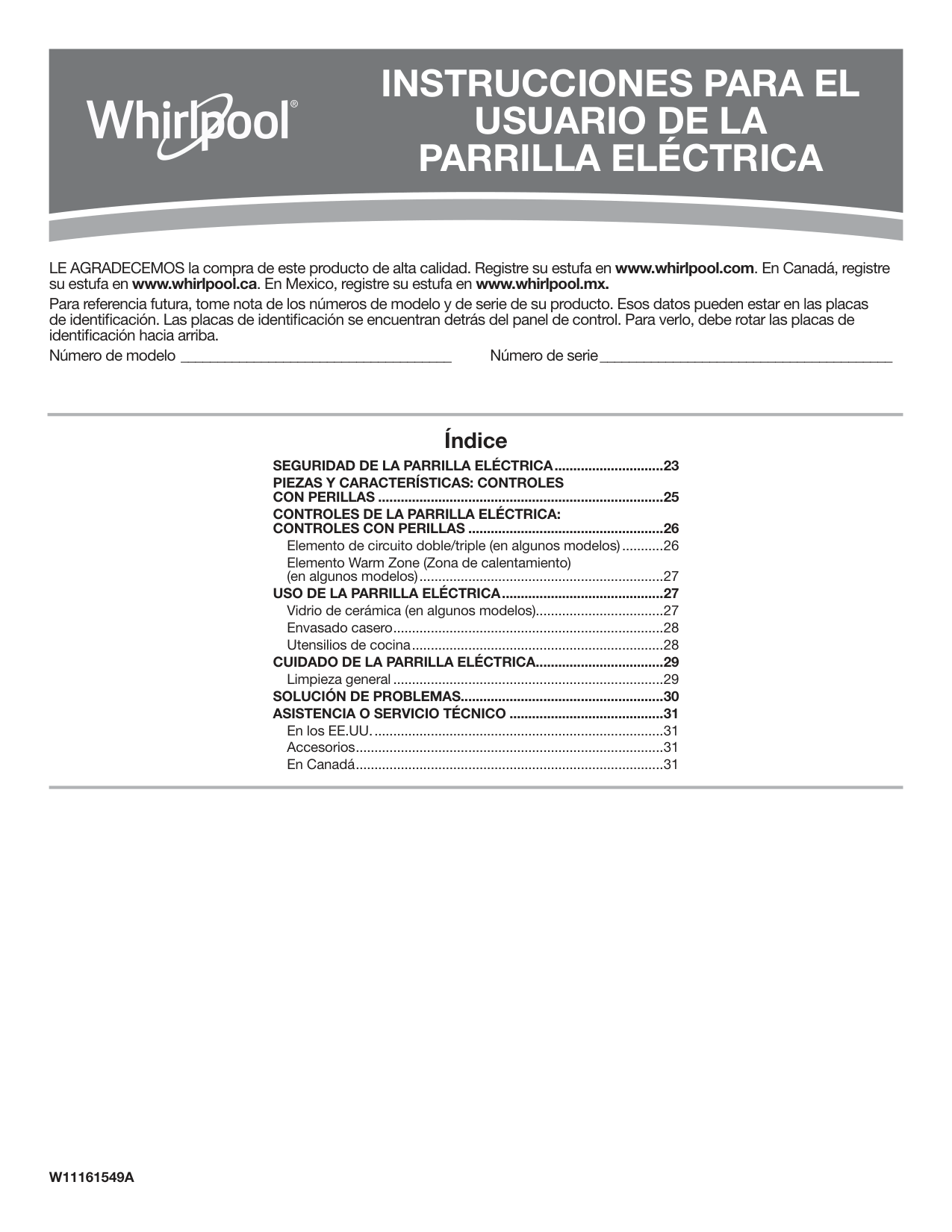

INSTRUCCIONES PARA EL USUARIO DE LA PARRILLA ELÉCTRICA

LE AGRADECEMOS la compra de este producto de alta calidad. Registre su estufa en www.whirlpool.com. En Canadá, registre su estufa en www.whirlpool.ca. En Mexico, registre su estufa en www.whirlpool.mx. Para referencia futura, tome nota de los números de modelo y de serie de su producto. Esos datos pueden estar en las placas de identificación. Las placas de identificación se encuentran detrás del panel de control. Para verlo, debe rotar las placas de identificación hacia arriba. Número de modelo _____________________________________ Número de serie ________________________________________

Índice

SEGURIDAD DE LA PARRILLA ELÉCTRICA .............................23 PIEZAS Y CARACTERÍSTICAS: CONTROLES CON PERILLAS ............................................................................25 CONTROLES DE LA PARRILLA ELÉCTRICA: CONTROLES CON PERILLAS ....................................................26

Elemento de circuito doble/triple (en algunos modelos) ...........26 Elemento Warm Zone (Zona de calentamiento) (en algunos modelos) .................................................................27

USO DE LA PARRILLA ELÉCTRICA ...........................................27 Vidrio de cerámica (en algunos modelos)..................................27 Envasado casero ........................................................................28 Utensilios de cocina ...................................................................28

CUIDADO DE LA PARRILLA ELÉCTRICA ..................................29

Limpieza general ........................................................................29 SOLUCIÓN DE PROBLEMAS......................................................30 ASISTENCIA O SERVICIO TÉCNICO .........................................31

En los EE.UU. .............................................................................31 Accesorios ..................................................................................31 En Canadá ..................................................................................31

W11161549A

SEGURIDAD DE LA PARRILLA ELÉCTRICA

|Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:| |---|

|Advertencias de la Proposición 65 del estado de California: ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de cáncer. ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.| |---|

|GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PRECAUCIÓN: Para reducir el riesgo de incendio, choque eléctrico, lesiones a personas o daños al usar la parrilla eléctrica, siga precauciones básicas, incluyendo las siguientes:

PRECAUCIÓN: No almacene artículos que interesen a los niños en los armarios que están encima de una parrilla eléctrica - al trepar los niños encima de la parrilla eléctrica para alcanzar algún objeto, podrían lastimarse seriamente.

Instalación Apropiada – Cerciórese de que la instalación y puesta a tierra de la parrilla eléctrica sean efectuadas adecuadamente por un técnico competente.

Nunca use la parrilla eléctrica como calefacción del cuarto. No deje a los niños solos - No se debe dejar a los niños sin supervisión en el área donde la parrilla eléctrica esté en uso. Jamás se les debe permitir que se sienten o se paren en parte alguna de la parrilla eléctrica.

Use ropa apropiada – Nunca debe ponerse ropa holgada o que se esté colgando mientras esté usando la parrilla eléctrica.

Este aparato no se destina para utilizarse por personas (incluyendo niños) cyas capacidades fisicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión

o capacitación para el funcionamiento de aparato por una persona responsable de su seguridad.

Servicio del usuario - No repare ni reemplace pieza alguna de la parrilla eléctrica a menos que se recomiende específicamente en el manual. Cualquier otro servicio se debe dejar en las manos de un técnico competente.

Almacenaje encima de la parrilla eléctrica - No se debe guardar materiales inflamables cerca de las unidades exteriores.

No use agua en incendios provocados por grasa – Extinga el incendio

o la llama o use un extinguidor de tipo espuma o químico seco.

ADVERTENCIA: Cocinar sin atender una parrilla de cocción con aceite o grasa puede ser peligroso y ocasionar un incendio.

Use sólo agarradores de ollas secos - Los agarradores de ollas húmedos o mojados en las superficies calientes pueden ocasionar quemaduras por vapor. No deje que el agarrador de ollas toque los elementos calefactores calientes. No use una toalla ni otros paños voluminosos.

NO TOQUE LAS UNIDADES EXTERIORES O ÁREAS CERCA DE LAS UNIDADES - Las unidades exteriores podrían estar calientes no

obstante su color sea oscuro. Las áreas cercanas a las unidades exteriores se pueden calentar lo suficiente para ocasionar quemaduras. Durante y después del uso, no toque ni deje que la ropa u otros materiales inflamables toquen las unidades exteriores o las áreas cercanas a las unidades hasta que haya transcurrido tiempo suficiente para que se enfríen. Entre esas áreas, están la parrilla eléctrica y las superficies que están frente a la parrilla eléctrica.


Use cacerolas de tamaño apropiado - La parrilla eléctrica está equipada con una o más unidades exteriores de tamaño distinto. Seleccione utensilios que tengan el asiento liso lo suficientemente grande para cubrir el elemento calefactor de la unidad exterior. El uso de utensilios de menor tamaño expondrá una porción del elemento calefactor a contacto directo y puede ocasionar que la ropa se incendie. La relación apropiada entre el utensilio y el quemador también mejorará el rendimiento energético.

Nunca deje sin supervisión las unidades exteriores a fuego alto. Los derrames por ebullición ocasionan salpicaduras grasosas y humeantes que pueden incendiarse.

Utensilios de cocina vidriados - Sólo algunos tipos de utensilios de vidrio, cerámica vitrificada, cerámica, loza de barro u otros utensilios vidriados son adecuados para uso en la parrilla eléctrica sin que se rompan debido a cambios repentinos de temperatura.

PRECAUCIÓN: El proceso de cocción debe estar supervisado. Un periodo de cocción de corta duración debe supervisarse de forma continua.

Los mangos de los utensilios deben colocarse hacia adentro y no deben extenderse hasta las unidades exteriores adyacentes Para reducir riesgos de quemaduras, incendio de materiales inflamables y salpicaduras debido a contacto accidental con el utensilio, el mango del utensilio debe colocarse hacia adentro y no debe extenderse hasta las unidades exteriores adyacentes.

No cocine en una parrilla eléctrica quebrada - Si la parrilla eléctrica se quiebra, las soluciones de limpieza y derrames pueden penetrar en la parrilla eléctrica y dar lugar a un riesgo de choque eléctrico. Comuníquese de inmediato con un técnico competente. Apagar el aparato para evitar la posibilidad de choque electrico.

Los objetos metálicos, por ejemplo, cuchillos,tenedores, cucharas y tapas no deben colocarse en la superficie de la parrilla de cocción debido a que pueden calentarse.

Limpie la parrilla eléctrica con cuidado - Si usa una esponja o un paño mojado para limpiar los derrames en el área de cocción caliente, tenga cuidado para evitar quemaduras por vapor. Algunos productos de limpieza pueden producir gases nocivos al ser aplicados en una superficie caliente.

El aparato no se destina para ponerse en funcionamiento por medio de un temporizador externo o por medio de un sistema de control a distancia separado.

Si el cordón de alimentación es dañado, éste debe sustituirse por el fabricante, por su agente de servicio autorizado o personal calificado con el fin de evitar peligro.

Para unidades con campana de ventilación –

Limpie las campanas de ventilación con frecuencia - No se debe dejar que la grasa se acumule en la campana o en el filtro.

Al flamear los alimentos debajo de la campana, encienda el ventilador.

Para unidades con elementos de serpentines –

Cerciórese de que las charolas reflectoras o platillos para goteo estén en su lugar - La ausencia de éstos durante la cocción puede ocasionar daños al alambrado o componentes que están debajo.

Forros protectores - No use papel de aluminio para forrar los platillos para goteo de las unidades exteriores, excepto como lo sugiera el manual. La instalación incorrecta de estos forros puede dar lugar a riesgos de choque eléctrico o incendio.

No remoje los elementos calefactores desmontables - Nunca se deben sumergir los elementos calefactores en el agua.| |---|

PIEZAS Y CARACTERÍSTICAS: CONTROLES CON PERILLAS

Este manual describe varios modelos diferentes. El modelo que usted adquirió puede tener algunas o todas las características que aparecen a continuación. Es posible que la ubicación y la apariencia de las características que se muestran aquí no coincidan con las de su modelo.

WCE55US6H (36" [91,4 cm]) WCE77US6H (36" [91,4 cm])

Paneles de control

WCE55US4H (24" [60,96 cm]) WCE55US0H (30" [76,2 cm]) WCE77US0H (30" [76,2 cm])

A B C

Parrillas eléctrica WCE55US6H (36" [91,4 cm]) WCE77US6H (36" [91,4 cm]) C


B

D A

G E

F

Parrilla eléctrica vitrocerámica

CONTROLES DE LA PARRILLA ELÉCTRICA: CONTROLES CON PERILLAS

|ADVERTENCIA

| |---| |Peligro de Incendio

Apague todos los controles cuando haya terminado de cocinar.

No seguir esta instrucción puede ocasionar la muerte o incendio.|

Luz indicadora de superficie caliente (en modelos de Control estándar)

Las Luces indicadoras de superficie caliente permanecerán encendidas mientras cualquier área de la parrilla eléctrica esté demasiado caliente al tacto, incluso después de que se hayan apagado las áreas de la parrilla eléctrica.

Hot Surface

Si la parrilla eléctrica está encendida cuando se produce un corte de electricidad, las Luces indicadoras de superficie caliente permanecerán encendidas después de que se restablezca la energía a la parrilla eléctrica. Permanecerán encendidas hasta que se haya enfriado completamente la parrilla eléctrica.

################# Luz Power (Encendido)

Cada parrilla eléctrica tiene una luz de encendido. La luz se iluminará cuando cualquiera de los quemadores esté encendido.

Los controles pueden ajustarse en cualquier posición entre Lo (Bajo) y Hi (Alto).

########### Elemento de circuito doble/triple (en algunos modelos)

Los elementos de tamaño doble y triple ofrecen flexibilidad según el tamaño del utensilio de cocina. El tamaño simple puede usarse de la misma manera que un elemento común. Los tamaños doble y triple combinan los elementos simple, doble y exterior y se recomiendan para utensilios de cocina más grandes, grandes cantidades de alimentos y para procesos de enlatado casero.

Elemento triple (en algunos modelos)

################# Forma de uso:

|AJUSTE|USO RECOMENDADO| |---|---| |Alto|■ Comenzar a cocinar alimentos.
■ Hacer hervir líquidos.
| |Medio a alto|■ Mantener un hervor rápido.
■ Dorar o sellar alimentos rápidamente.
| |Medio|■ Mantener un hervor lento.
■ Freír o sofreír alimentos.
■ Para cocer sopas, salsas y salsas de carne.
■ Hervir a fuego lento alto o hervir a fuego lento sin tapa
| |Medio a bajo|■ Guisar o cocinar al vapor alimentos.
■ Hervir a fuego lento.
| |Bajo|■ Mantener calientes los alimentos.
■ Derretir chocolate o mantequilla
■ Hervir a fuego lento bajo o con tapa
| |Elementos dobles/ triples (en algunos modelos)|■ Enlatado de alimentos caseros
■ Utensilios de cocina de diámetro grande.
■ Grandes cantidades de alimentos.
|

Elemento doble

A. Tamaño simple B. Tamaño doble

############# BA

|RECUERDE:Cuando la parrilla eléctrica está en uso, es posible que toda la zona de la parrilla eléctrica esté caliente.| |---|

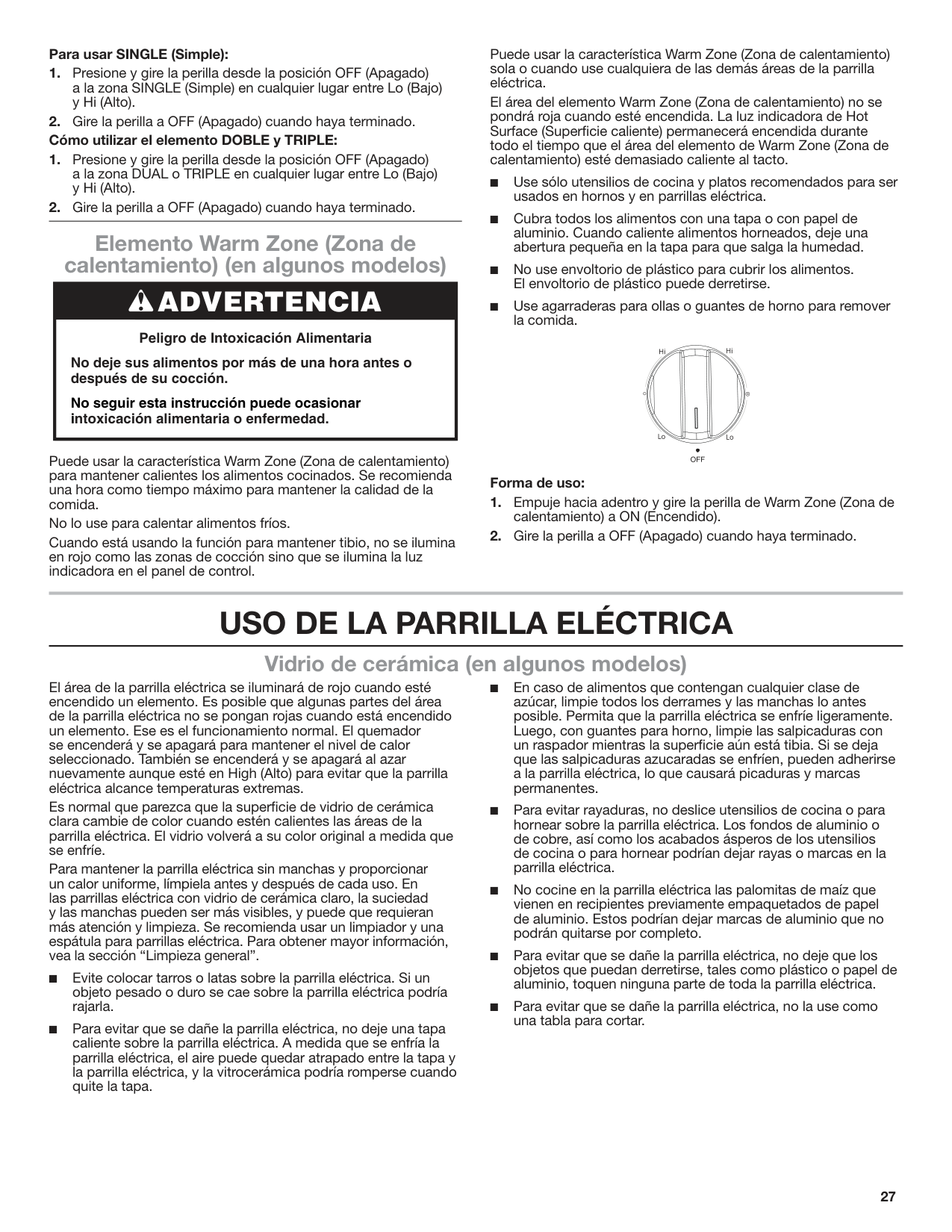

################# Para usar SINGLE (Simple):

########### Elemento Warm Zone (Zona de calentamiento) (en algunos modelos)

|ADVERTENCIA

Peligro de Intoxicación Alimentaria

No deje sus alimentos por más de una hora antes o después de su cocción.

No seguir esta instrucción puede ocasionar intoxicación alimentaria o enfermedad.| |---|

Puede usar la característica Warm Zone (Zona de calentamiento) para mantener calientes los alimentos cocinados. Se recomienda una hora como tiempo máximo para mantener la calidad de la comida.

No lo use para calentar alimentos fríos. Cuando está usando la función para mantener tibio, no se ilumina en rojo como las zonas de cocción sino que se ilumina la luz indicadora en el panel de control.

Puede usar la característica Warm Zone (Zona de calentamiento) sola o cuando use cualquiera de las demás áreas de la parrilla eléctrica.

El área del elemento Warm Zone (Zona de calentamiento) no se pondrá roja cuando esté encendida. La luz indicadora de Hot Surface (Superficie caliente) permanecerá encendida durante todo el tiempo que el área del elemento de Warm Zone (Zona de calentamiento) esté demasiado caliente al tacto.

################# Forma de uso:

USO DE LA PARRILLA ELÉCTRICA

########### Vidrio de cerámica (en algunos modelos)

El área de la parrilla eléctrica se iluminará de rojo cuando esté encendido un elemento. Es posible que algunas partes del área de la parrilla eléctrica no se pongan rojas cuando está encendido un elemento. Ese es el funcionamiento normal. El quemador se encenderá y se apagará para mantener el nivel de calor seleccionado. También se encenderá y se apagará al azar nuevamente aunque esté en High (Alto) para evitar que la parrilla eléctrica alcance temperaturas extremas.

Es normal que parezca que la superficie de vidrio de cerámica clara cambie de color cuando estén calientes las áreas de la parrilla eléctrica. El vidrio volverá a su color original a medida que se enfríe.

Para mantener la parrilla eléctrica sin manchas y proporcionar un calor uniforme, límpiela antes y después de cada uso. En las parrillas eléctrica con vidrio de cerámica claro, la suciedad y las manchas pueden ser más visibles, y puede que requieran más atención y limpieza. Se recomienda usar un limpiador y una espátula para parrillas eléctrica. Para obtener mayor información, vea la sección “Limpieza general”.

A

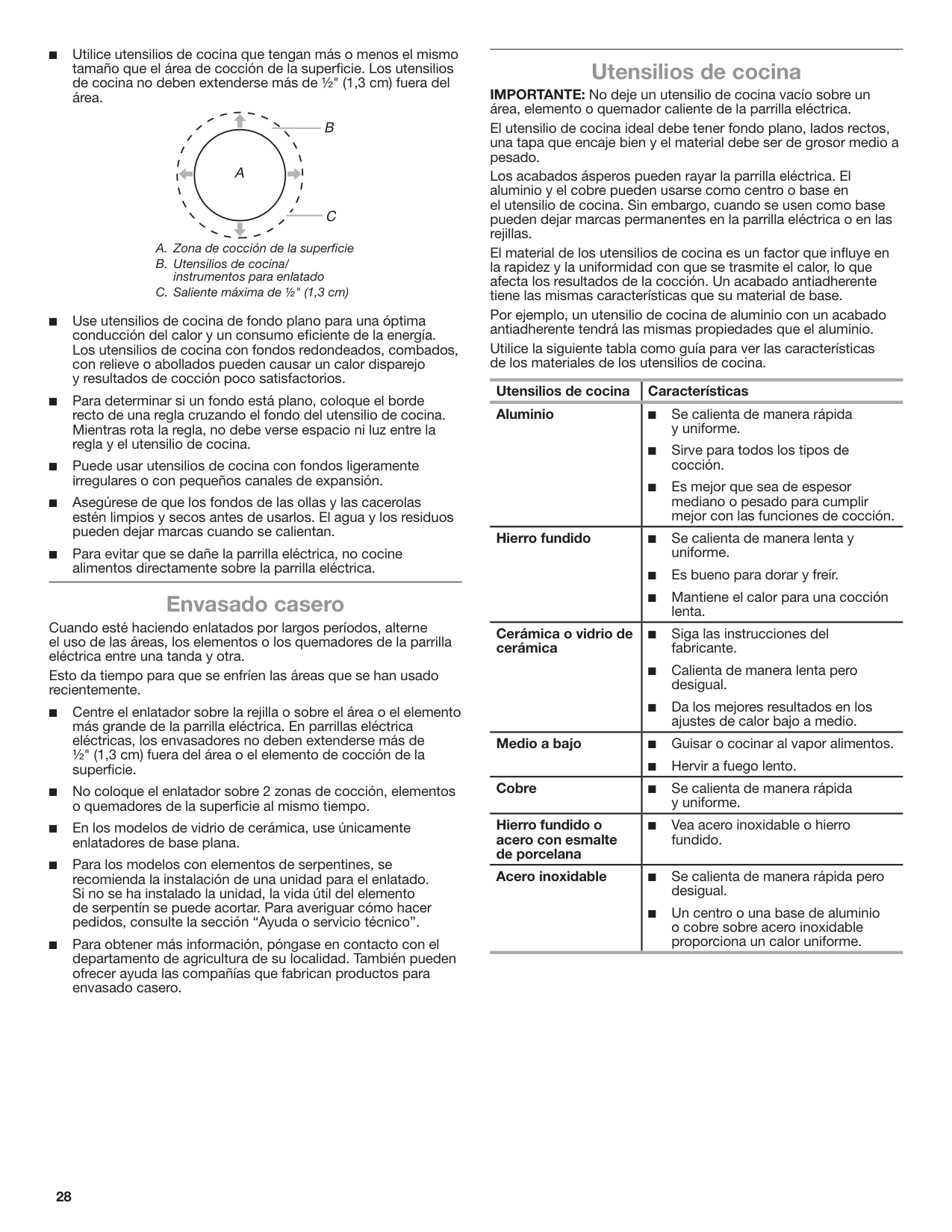

########### Envasado casero

Cuando esté haciendo enlatados por largos períodos, alterne el uso de las áreas, los elementos o los quemadores de la parrilla eléctrica entre una tanda y otra.

Esto da tiempo para que se enfríen las áreas que se han usado recientemente.

Utensilios de cocina IMPORTANTE: No deje un utensilio de cocina vacío sobre un área, elemento o quemador caliente de la parrilla eléctrica. El utensilio de cocina ideal debe tener fondo plano, lados rectos, una tapa que encaje bien y el material debe ser de grosor medio a pesado.

Los acabados ásperos pueden rayar la parrilla eléctrica. El aluminio y el cobre pueden usarse como centro o base en el utensilio de cocina. Sin embargo, cuando se usen como base pueden dejar marcas permanentes en la parrilla eléctrica o en las rejillas.

El material de los utensilios de cocina es un factor que influye en la rapidez y la uniformidad con que se trasmite el calor, lo que afecta los resultados de la cocción. Un acabado antiadherente tiene las mismas características que su material de base.

Por ejemplo, un utensilio de cocina de aluminio con un acabado antiadherente tendrá las mismas propiedades que el aluminio. Utilice la siguiente tabla como guía para ver las características de los materiales de los utensilios de cocina.

|Utensilios de cocina|Características| |---|---| |Aluminio|■ Se calienta de manera rápida y uniforme.
■ Sirve para todos los tipos de cocción.
■ Es mejor que sea de espesor mediano o pesado para cumplir mejor con las funciones de cocción.
| |Hierro fundido|■ Se calienta de manera lenta y uniforme.
■ Es bueno para dorar y freír.
■ Mantiene el calor para una cocción lenta.
| |Cerámica o vidrio de cerámica|■ Siga las instrucciones del fabricante.
■ Calienta de manera lenta pero desigual.
■ Da los mejores resultados en los ajustes de calor bajo a medio.
| |Medio a bajo|■ Guisar o cocinar al vapor alimentos.
■ Hervir a fuego lento.
| |Cobre|■ Se calienta de manera rápida y uniforme.| |Hierro fundido o acero con esmalte de porcelana|■ Vea acero inoxidable o hierro fundido.| |Acero inoxidable|■ Se calienta de manera rápida pero desigual.
■ Un centro o una base de aluminio o cobre sobre acero inoxidable proporciona un calor uniforme.
|

CUIDADO DE LA PARRILLA ELÉCTRICA

########### Limpieza general

IMPORTANTE: Antes de limpiar, asegúrese de que todos los controles estén apagados y que la cocina esté fría. Siempre siga las instrucciones de las etiquetas de los productos de limpieza.

################# Suciedad entre ligera y moderada

■ Toallas de papel o una esponja limpia y húmeda: Limpie mientras la parrilla eléctrica aún esté tibia. Sería aconsejable que use guantes de hornear mientras realiza la limpieza.

En primer lugar, se sugiere el empleo de jabón, agua y una esponja o paño suave, salvo que se indique lo contrario. Cuando limpie la parrilla eléctrica con controles eléctricos, observe los controles. Consulte la sección “Bloqueo de controles”.

################# Derrames azucarados (jaleas, caramelos, almíbar)

############## No debe utilizarse un limpiador de vapor. ACERO INOXIDABLE (en algunos modelos)

Para evitar daños en las superficies de acero inoxidable, no use estropajos precargados con jabón, limpiadores abrasivos, limpiador para parrillas eléctrica, estropajos de lana de acero, paños para lavar ásperos ni toallas de papel abrasivas.

Método de limpieza: Frote en la dirección de la veta para evitar que se dañe.

################# Suciedad profunda, vetas oscuras, manchitas y decoloración

Para evitar daños en los controles de la parrilla eléctrica, no use lana de acero, productos de limpieza abrasivos ni productos de limpieza para hornos.

Para evitar daños, no remoje las perillas. Cuando vuelva a colocar las perillas, asegúrese de que estén en la posición Off (Apagado). No retire los sellos debajo de las perillas. Método de limpieza:

■ Quite la suciedad con el limpiador para parrillas eléctrica Affresh® o con un limpiador no abrasivo. Frote el producto sobre la suciedad con una toalla de papel húmeda o un paño suave. Continúe frotando hasta que la película blanca desaparezca.

################# Suciedad quemada

■ Limpiador para parrillas eléctrica y raspador para parrillas eléctrica Affresh®: Frote la crema sobre la suciedad con una toalla de papel húmeda. Sujete el raspador de la manera más plana sobre la superficie que sea posible y raspe. Repita el procedimiento en las manchas rebeldes. Sáquele brillo a toda la parrilla eléctrica con la crema y la toalla de papel.

################# Marcas metálicas de aluminio y cobre

■ Limpiador para parrillas eléctrica affresh®: Limpie tan pronto como la parrilla eléctrica se haya enfriado. Frote la crema sobre la superficie con una toalla de papel húmeda o un paño suave. Continúe frotando hasta que la película blanca desaparezca. Las marcas no desaparecerán por completo, pero luego de muchas limpiezas se harán menos notorias.

################# Rayaduras y raspaduras diminutas

■ Limpiador para parrillas eléctrica affresh®: Frote la crema sobre la superficie con una toalla de papel húmeda o un paño suave. Continúe frotando hasta que la película blanca desaparezca. Los rayones y las raspaduras no afectan el rendimiento de cocción y luego de muchas limpiezas se hacen menos notorios.

Para evitar daños en los controles de la parrilla eléctrica, no use estopa de acero, productos de limpieza en polvo abrasivos, blanqueador con cloro, disolvente de óxido o amoníaco.

################# Método de limpieza:

No use lana de acero, productos de limpieza abrasivos en polvo, blanqueador con cloro, disolvente de óxido o amoníaco, ya que pueden causar daños.

Limpie siempre con una esponja o paño limpio y húmedo y seque meticulosamente para evitar el veteado o las manchas.

Se recomienda el uso con regularidad del limpiador para la parrilla eléctrica affresh® (pieza número W10355051B), para evitar rayaduras, picaduras y abrasiones, así como para acondicionar la parrilla eléctrica. Puede pedirse como accesorio. Vea la sección “Ayuda o servicio técnico” para hacer pedidos.

Para suciedad rebelde también se recomienda un raspador para parrillas eléctrica, que puede pedir como accesorio. Vea la sección “Ayuda o servicio técnico” para hacer pedidos. El raspador para parrillas eléctrica tiene cuchillas filosas. Guarde las cuchillas filosas fuera del alcance de los niños.

SOLUCIÓN DE PROBLEMAS

Pruebe primero las soluciones sugeridas aquí. Si necesita asistencia adicional o más recomendaciones que pueden ayudarle a evitar una llamada de servicio técnico, consulte la página de la garantía de este manual o visite http://www.whirlpool.com/product_help. En Canadá, visite http://www.whirlpool.ca. En Mexico, visite http://www.whirlpool.mx/servicio.

Contáctenos por correo con sus preguntas o dudas a la dirección que aparece a continuación: En Estados Unidos: En Canadá: En Mexico:

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Whirlpool Brand Home Appliances Customer eXperience Center 200 - 6750 Century Ave. Mississauga, Ontario L5N 0B7

Whirlpool México, S. de R.L. de C.V. Carretera Miguel Alemán Km 16.13 Col. El Milagro Apodaca, Nuevo León México C.P. 66634

Incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.

|Problema|Posibles causas y/o soluciones| |---|---| |Nada funciona|Se ha quemado un fusible de la casa o se ha disparado un cortacircuitos. Reemplace el fusible o reinicie el cortacircuitos. Si el problema continúa, llame a un electricista.

El cableado de la parrilla eléctrica no es correcto. Vea las Instrucciones de instalación.| |La parrilla eléctrica no funciona|La perilla de control se ha ajustado de manera incorrecta: Empuje hacia adentro la perilla antes de girar hasta un ajuste. Uno o más quemadores dejaron de funcionar durante el uso: Espere hasta que la parrilla eléctrica se enfríe ligeramente. Luego, vuelva a encender el quemador. El bloqueo de controles no está ajustado: Mantenga presionado Control Lock (Bloqueo del control) durante 3 segundos.| |Hay demasiado calor alrededor de los utensilios de cocina sobre la parrilla eléctrica|El utensilio de cocina no es del tamaño adecuado: Use utensilios de cocina que tengan aproximadamente el mismo tamaño que la zona, el elemento o el quemador de la parrilla eléctrica. Los utensilios no deben extenderse más de ½" (1,3 cm) por fuera de la zona de cocción.

Las superficies de la parrilla eléctrica se calientan: Cuando la parrilla eléctrica está en uso, es posible que toda la zona de la parrilla eléctrica esté caliente.| |Los resultados de cocción de la parrilla eléctrica no son los esperados|No se están utilizando utensilios de cocina adecuados: Consulte la sección “Utensilios de cocina”. La perilla de control no se ha ajustado al nivel de calor adecuado: Consulte la sección “Controles de la parrilla eléctrica”. La parrilla eléctrica no está nivelada: Nivele la parrilla eléctrica. Vea las Instrucciones de instalación. Ciertos niveles de potencia parecen demorar más para cocinar alimentos o algunos niveles de potencia no tienen el rendimiento habitual: La parrilla eléctrica regula la temperatura de los componentes internos y reduce automáticamente la potencia de todos los elementos en uso sin ninguna notificación visual o audible. Deje que la parrilla eléctrica se enfríe 30 minutos para que reanude el rendimiento de cocción normal. Consulte “Cómo usar” en la sección “Controles de la parrilla eléctrica”.| |La parrilla eléctrica emite pitidos.|Se mantiene presionada una tecla: Retire todos los objetos que haya en la zona de los controles o limpie cualquier residuo que haya en la superficie del panel de control. Si la parrilla eléctrica sigue emitiendo pitidos más de 15 minutos, el panel de control se bloqueará y en la pantalla aparecerá el código de error F2E1. Vea “En la parrilla eléctrica aparece el código F2E1” en esta sección.| |En la parrilla eléctrica, aparece el código F2E1|En la parrilla eléctrica aparece el código F2E1, lo cual india que una o más teclas están presionadas de forma permanente. Siga los pasos a continuación.

1. Asegúrese de que los controles de la parrilla eléctrica estén apagados.
2. Limpie minuciosamente el panel de control táctil de la parrilla eléctrica. Consulte la sección “Limpieza general”.
3. Desconecte la electricidad o desenchufe la parrilla eléctrica.
4. Después de 1 minuto, vuelva a conectar la electricidad o enchufe la parrilla eléctrica.
5. Si el error vuelve a aparecer después de 1 minuto, solicite servicio.
|

ASISTENCIA O SERVICIO TÉCNICO

Antes de solicitar ayuda o servicio técnico, por favor consulte la sección “Solución de problemas”. Esto le podría ahorrar el costo de una visita de servicio técnico. Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.

########### Accesorios

Accesorios en EE. UU. Para pedir accesorios, visite nuestro sitio web en www.whirlpool. com/cookingaccessories Juego para enlatado

Cuando llame, tenga a mano la fecha de compra y el número completo del modelo y de serie del aparato. Esta información nos ayudará a atender mejor a su pedido.

################# Si necesita piezas de repuesto

(modelos con elementos de serpentines) Pida la pieza número 242905

Si necesita pedir piezas de repuesto, recomendamos que use únicamente piezas FSP®. Las piezas de repuesto FSP® encajarán y funcionarán bien ya que están elaboradas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de WHIRLPOOL.

################# Limpiador de parrilla eléctrica

(modelos con vidrio de cerámica) Pida el número de pieza 31464

################# Protector para parrillas eléctrica

Para encontrar piezas de repuesto FSP® en su localidad, llámenos o llame al centro de servicio oficial de Whirlpool más cercano.

(modelos con vidrio de cerámica) Pida el número de pieza 31463

########### En los EE.UU.

################# Juego para cuidado de la parrilla eléctrica

(incluye limpiador, protector y almohadillas para aplicar) Pida la pieza número 31605

Llame al Centro para la eXperiencia del cliente de Whirlpool sin costo al: 1-800-253-1301 o visite www.whirlpool.com.

################# Raspador para parrillas eléctrica

################# Nuestros consultores ofrecen ayuda para:

(modelos con vidrio de cerámica) Pida la pieza número WA906B

Limpiador multiuso para electrodomésticos Pida la pieza número 31682

En Canadá Llame al Centro para la eXperiencia del cliente de Whirlpool Canada LP sin costo al: 1-800-807-6777. Nuestros consultores ofrecen ayuda para:

Para localizar una empresa de servicios designada por Whirlpool en su zona, también puede consultar las páginas amarillas de la guía telefónica.

################# Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir a Whirlpool Corporation con sus preguntas o dudas a:

################# Para obtener asistencia adicional

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Si necesita asistencia adicional, puede escribir a Whirlpool Canada LP con sus preguntas o dudas a:

Customer eXperience Centre Whirlpool Canada LP 200 - 6750 Century Ave. Mississauga, Ontario L5N 0B7

Incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.

Incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.

########### En Mexico

Si necesita asistencia adicional, puede escribir a Whirlpool México con sus preguntas o dudas a:

Whirlpool México, S. de R.L. de C.V. Carretera Miguel Alemán Km 16.13 Col. El Milagro Apodaca, Nuevo León México C.P. 66634 Whirlpool Service® Desde Monterrey, N.L. y su área Metropolitana Teléfono: (81)8329-2100 Dentro de la Republica Mexicana Teléfono: 01 (81) 8329-2100 www.whirlpool.mx/servicio

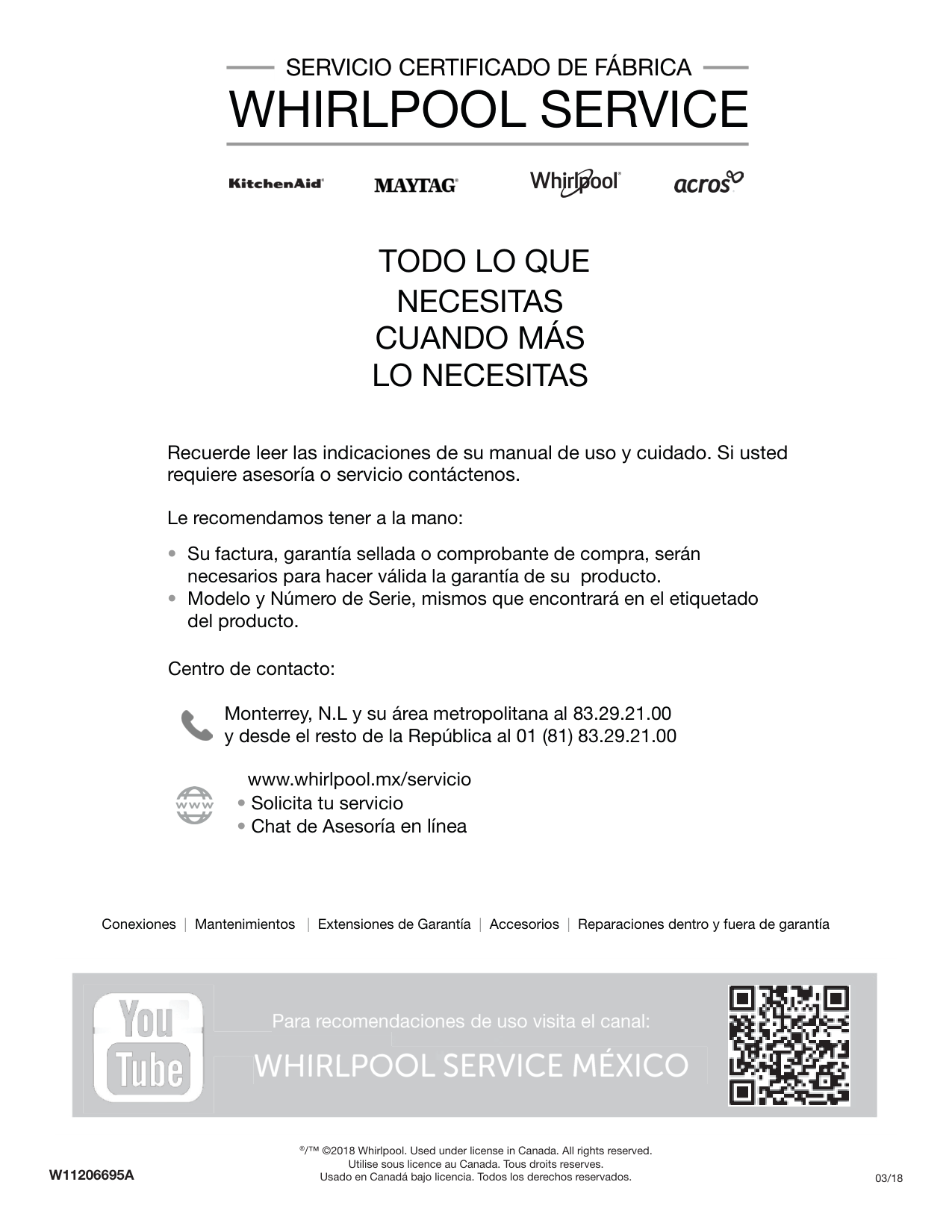

SERVICIO CERTIFICADO DE FÁBRICA

WHIRLPOOL SERVICE




TODO LO QUE NECESITAS CUANDO MÁS LO NECESITAS

Recuerde leer las indicaciones de su manual de uso y cuidado. Si usted requiere asesoría o servicio contáctenos.

Le recomendamos tener a la mano:

Centro de contacto:


Monterrey, N.L y su área metropolitana al 83.29.21.00 y desde el resto de la República al 01 (81) 83.29.21.00


www.whirlpool.mx/servicio

Conexiones | Mantenimientos | Extensiones de Garantía | Accesorios | Reparaciones dentro y fuera de garantía









W11206695A

®/™ ©2018 Whirlpool. Used under license in Canada. All rights reserved. Utilise sous licence au Canada. Tous droits reserves.

Usado en Canadá bajo licencia. Todos los derechos reservados. 03/18
