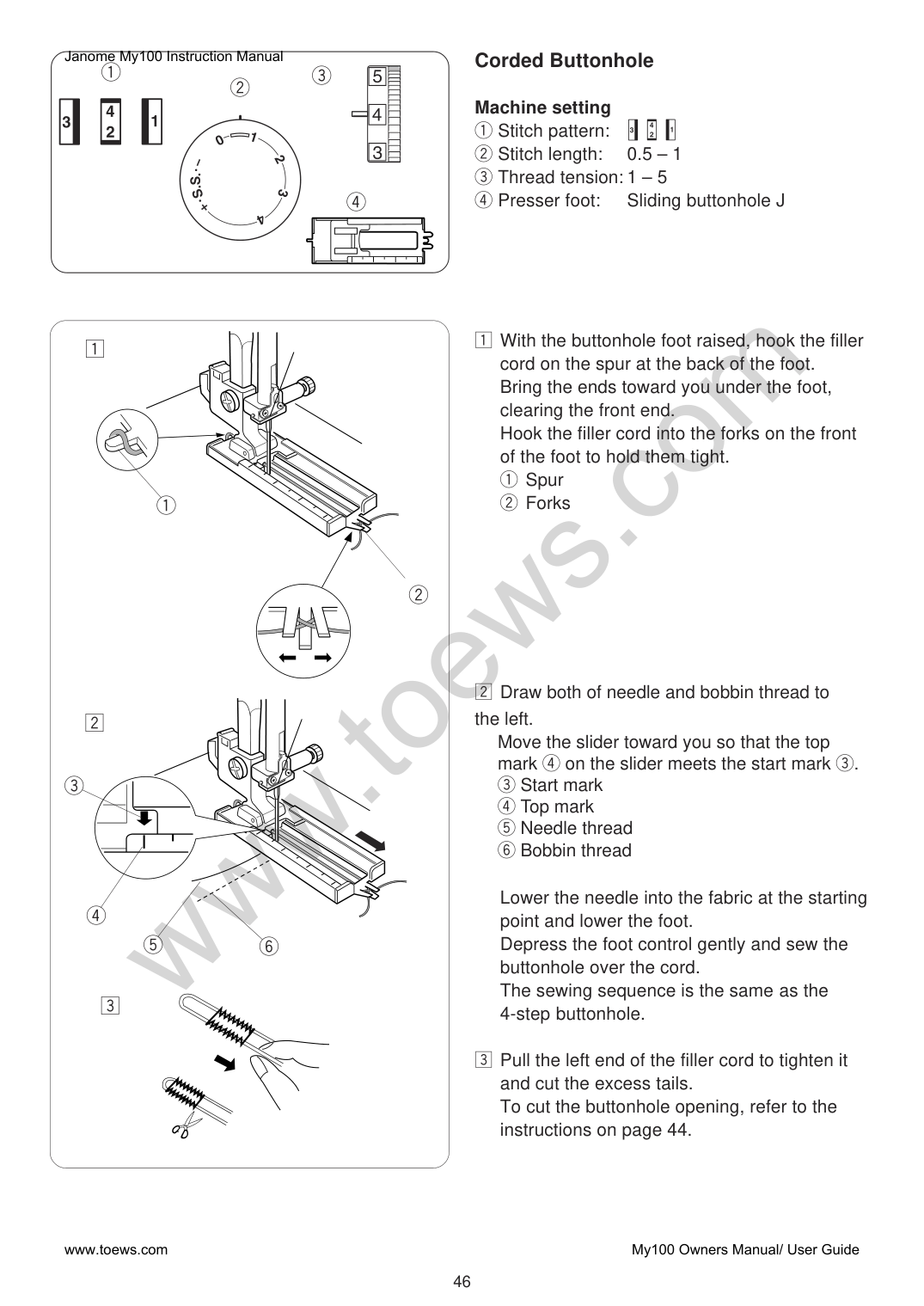

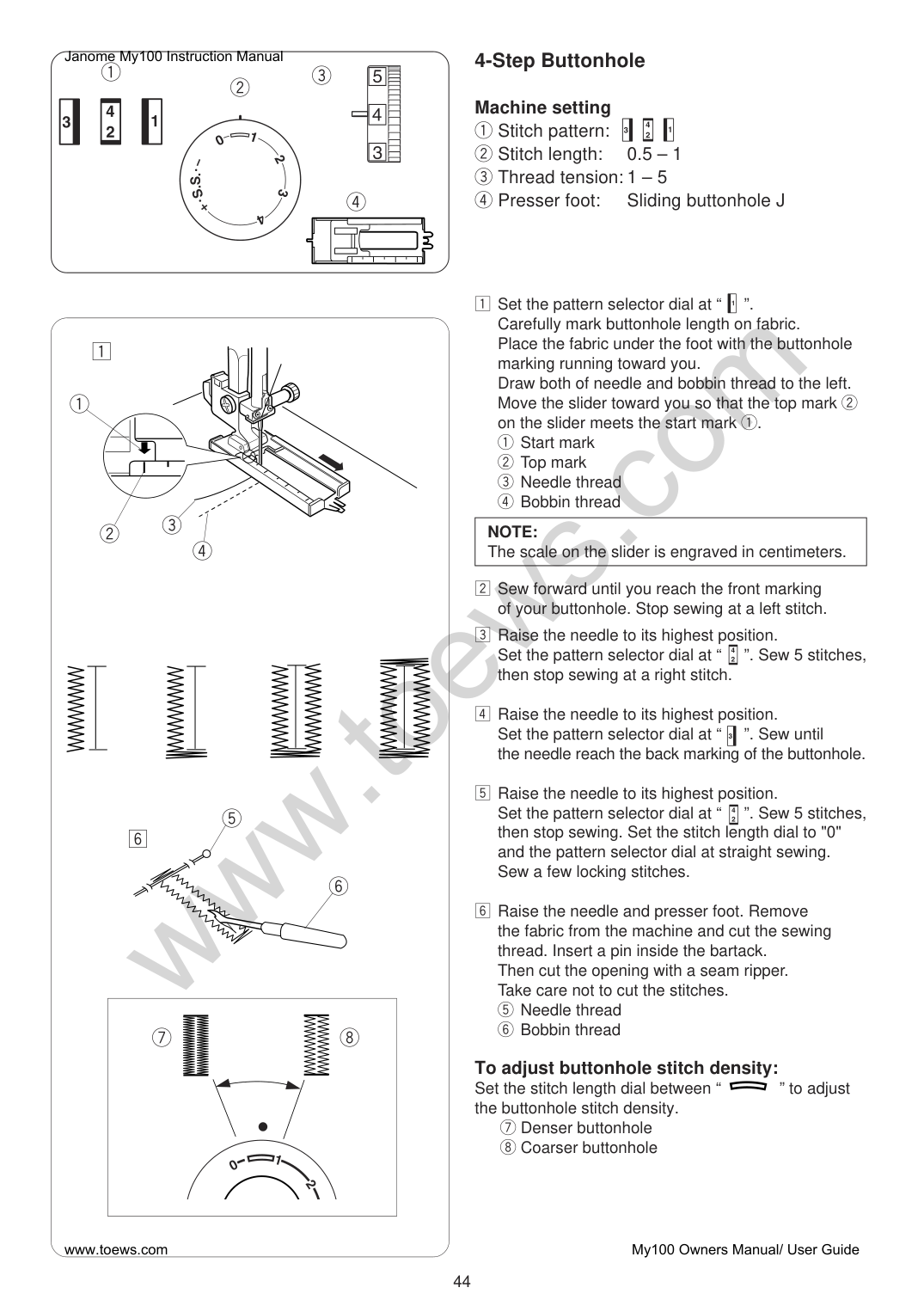

What is the recommended process to create a button hole?
Set the machine for a four-step buttonhole (stitch length between 0.5 and 1, tension from 1 to 5) with presser foot set to Sliding Buttonhole J. Carefully mark out where your desired button hole will go on fabric, aligning slider's top mark to start mark at the front of marking.
Full Manual
76 pages
Janome My100 Instruction Manual
Janome My Style 100 Instruction Manual
www.toews.com
www.toews.com My100 Owners Manual/ User Guide

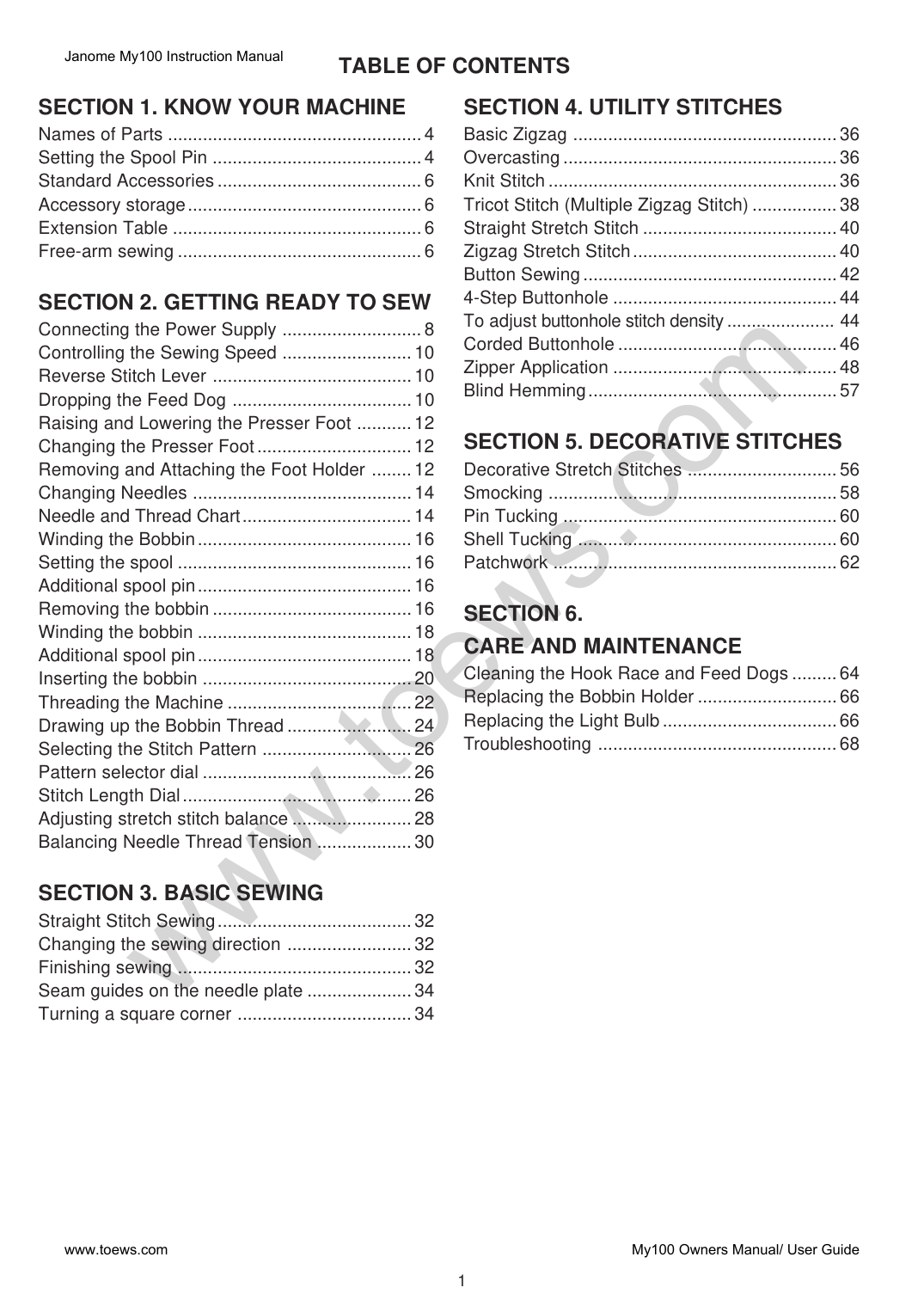

#### TABLE OF CONTENTSJanome My100 Instruction Manual
www.toews.com

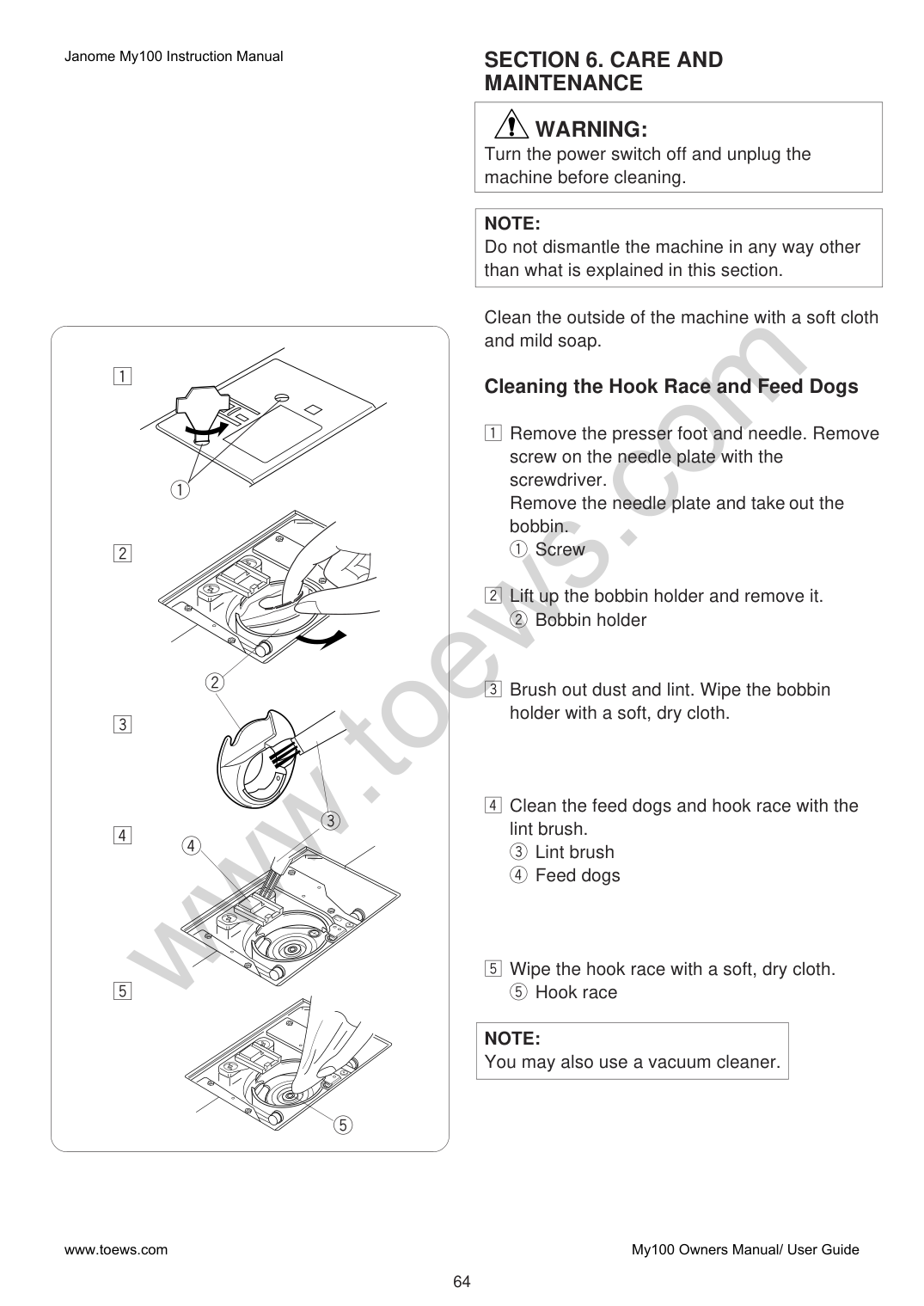

#### CARE AND MAINTENANCE
Cleaning the Hook Race and Feed Dogs .........64 Replacing the Bobbin Holder ............................66 Replacing the Light Bulb...................................66 Troubleshooting ................................................68

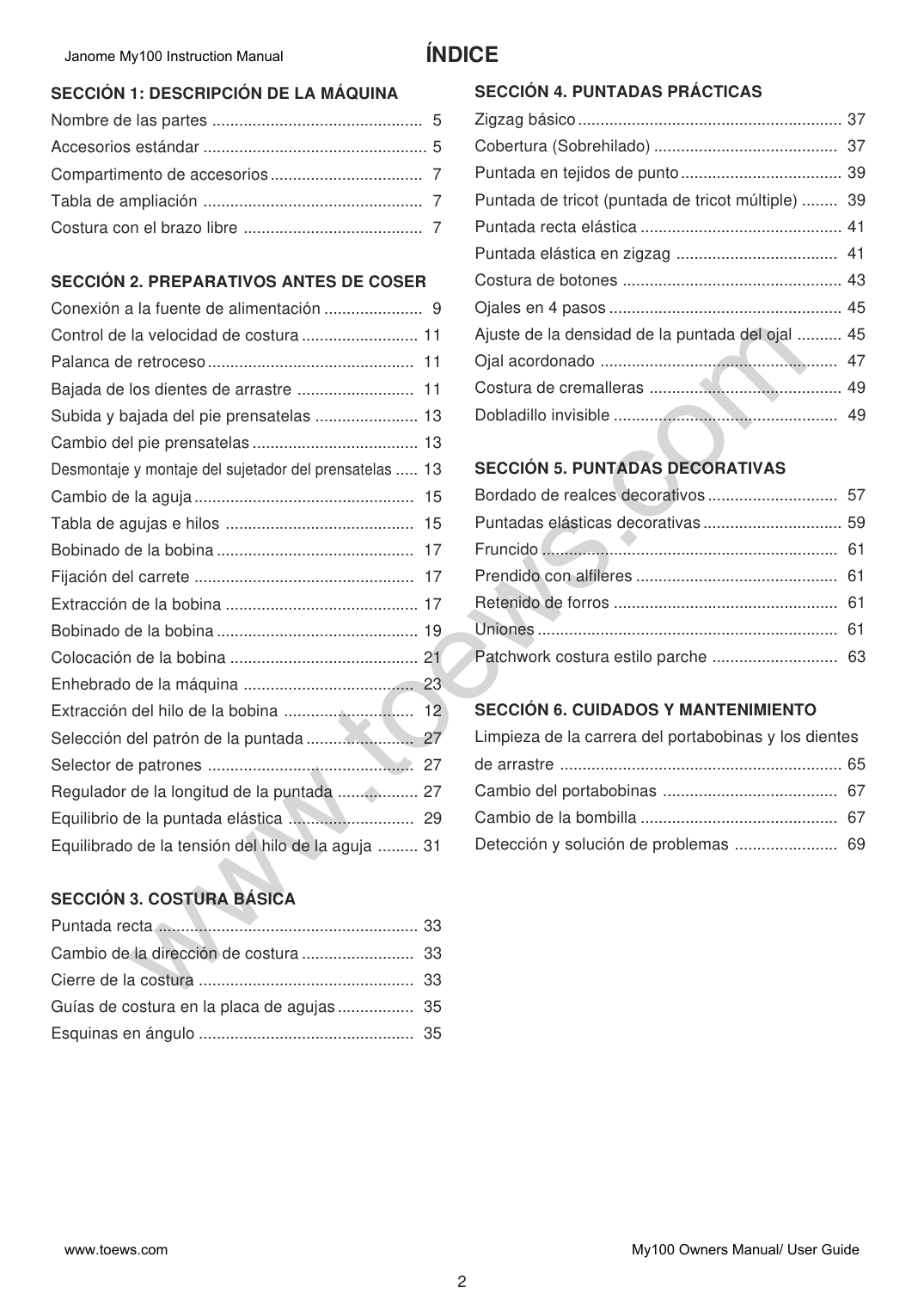

#### ÍNDICE SECCIÓN 1: DESCRIPCIÓN DE LA MÁQUINA
Janome My100 Instruction Manual
Nombre de las partes ............................................... 5 Accesorios estándar .................................................. 5 Compartimento de accesorios.................................. 7 Tabla de ampliación ................................................. 7 Costura con el brazo libre ........................................ 7
www.toews.com
###### TABLE DES MATIERES
POINTSD CORATIFSPOINTSD CORATIFSPOINTSD CORATIFSPOINTSD CORATIFSSECTION5POINTSD CORATIFS Poinsttsr etdcéhc oratifs57 Smocks59 Nervures61 Pocion qtu illes61 Patchwork63
SECTION1CONNAISSEZV OTREM ACHINE Dénominatiodnec so mposants5 stablissemePdnoutr tebobine5 Accessoirsetsa ndard7 Tabdleex tension7 Rangemendtea sc cessoires7 Couturaev elcbe r alsi bre7
SOINSE TE NTRETIENSOINSE TE NTRETIENSECTION6SOINSE TE NTRETIEN Nettoyagdelu o gemendtce r ocheetdt e gsr iffes
SEP R PARERSEP R PARERSECTION2SEP R PARERCOUDRE Raccordemendtle ma a chinaesu e cteur9 Contrldele va i tessdece o uture11 Leviedpreo inatr rire11 Abaissemedngetrs i ffdeesn traînement11 Relevageaetb aissemendptui eddebiche13 Changemepdnieteddebiche13 Retraieintts tallatipdoounr tepied13 Changemdenati guille15 Remplissagdelec a a nette17 Portebobsiunpep lémentaire17 Retraidltcea a nette17 Remplissagdelec a a nette19 Brocphoer tebobisnuep plémentaire19 Introductiodlcneaa nette21 Enfilagdelem a a chine23 Remontelrfe i dlle ca a nette25 Sélectiodnmu o tidfpe o int27 Sélecteudmreo tif27 Sélecteudrle o ngueudrpe o int27 Pouarj ustelré quilibrdeep so intésl astiques29 quilibragdletea e nsiodfnui ldaiguille31
dentraînement65 Remplacemepdnoutr tecanette67 Remplacemendtelampoule67 Dépistagdeep sa nnes70
www.toews.com
SECTION3COUTURES TANDARD Coutupro ei ndtr oit33 Poumro difielrse e ndsle ca o uture33 Poutre rminelcrao uture33 Guidedsce o uturdele pa l aquaei guilles35 Tourneuran n glveif35
POINTUSL ITAIRESPOINTUSL ITAIRESSECTION4POINTUSL ITAIRES Poinzti gzadgbe a se37 Surfilage37 Potirnitc ot39 Poinpto utri sstur icopto inzti gzamgu ltiple39 Poidnrto éilta stique41 Poiznitg zéalga stique41 Couturdbeeo utons43 Boutonnireep4n h ases45 Pouarj ustelrda e nsitdée pso ints
d eb outonnire45 Boutonnicroer donnet47 Posdefe e rmetugrl ei ssire49 Ourilnevti sible55

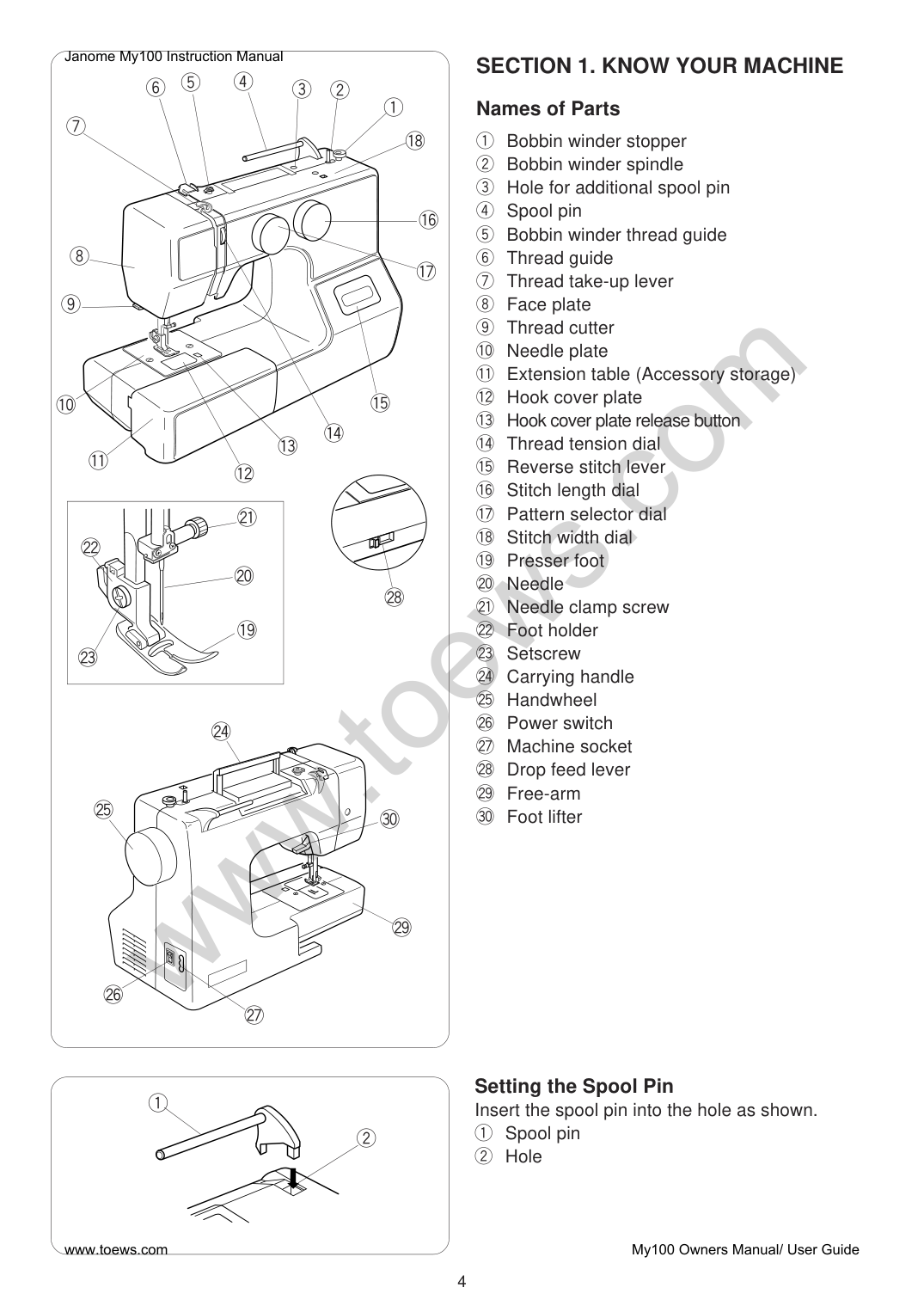

#### SECTION 1. KNOW YOUR MACHINE
werty
###### Names of Parts
q
i o
www.toews.com
!5
!0
!4
!3
!1
!2
|!9
@0
@1
@2
@3
| |---|
@4
#0
Setting the Spool Pin Insert the spool pin into the hole as shown. q Spool pin w Hole
q
w
#### SECTION 1. CONNAISSEZ VOTRE MACHINE
Janome My100 Instruction Manual

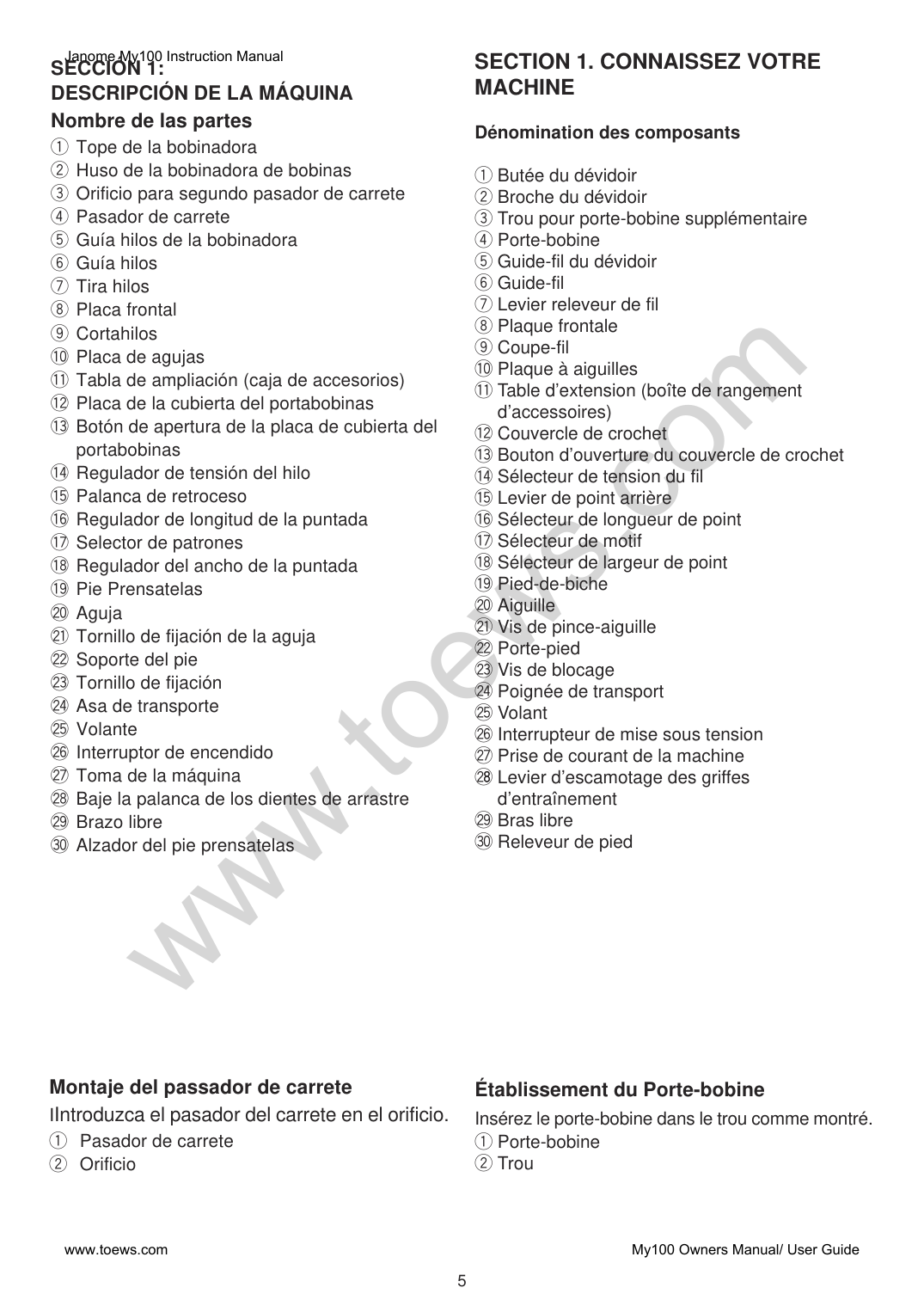

###### SECCIÓN 1: DESCRIPCIÓN DE LA MÁQUINA Nombre de las partes
######### Dénomination des composants
www.toews.com
d’entraînement @9 Bras libre #0 Releveur de pied
Montaje del passador de carrete IIntroduzca el pasador del carrete en el orificio. q Pasador de carrete
Établissement du Porte-bobine Insérez le porte-bobine dans le trou comme montré.
q Porte-bobine w Trou
###### Standard Accessories
####### u i o
www.toews.com
####### !0 !1 !2
ExtensiToanb le Theex tensiotna blper ovideasen x tendesde wing areaa ndc anb ee asilyr emovedf orf reea rm sewing Thaec cessoriecsa bnse t oreidtn h tea ble
Detachintght ea bleDetachintght ea bleDetachintght ea ble Pultlh tea blaew afyr otmh mea chineas illustrated
e
w
q
Attachintght ea bleAttachintght ea bleAttachintght ea ble Pusthh eex tensiotna bleinsertintgh tea ibn to thsel outn titlh tea blsen apisn ttoh mea chine
r
Free-arm sewing Free-arm sewing is used for stitching sleeves, waistbands, pant legs or any other tubular garments. It is also useful for darning socks or mending knees or elbows.
Janome My100 Instruction Manual

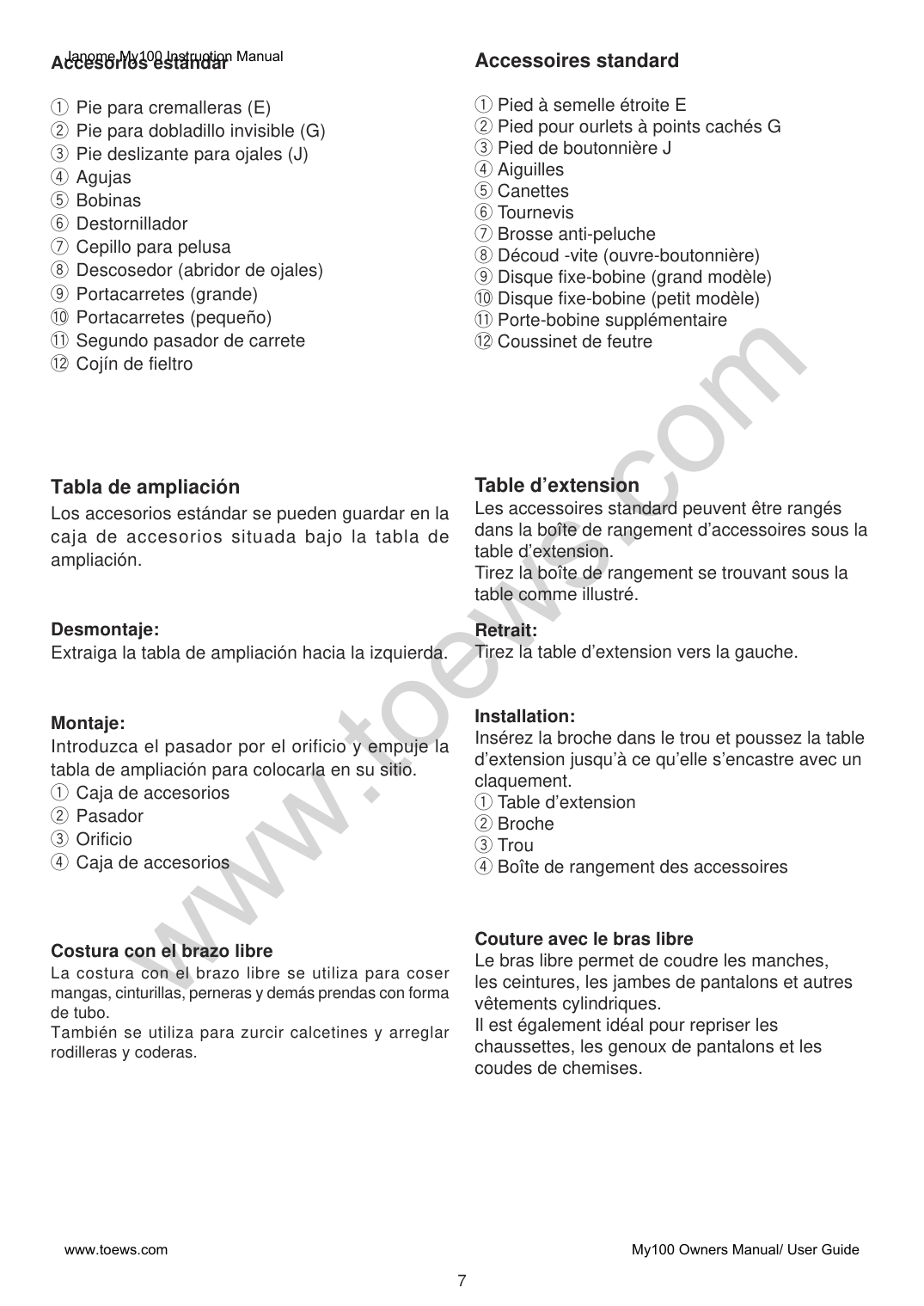

######### Accesorios estándar
###### Accessoires standard
www.toews.com
Table d’extension Les accessoires standard peuvent être rangés dans la boîte de rangement d’accessoires sous la table d’extension. Tirez la boîte de rangement se trouvant sous la table comme illustré.
###### Tabla de ampliación
Los accesorios estándar se pueden guardar en la caja de accesorios situada bajo la tabla de ampliación.
Desmontaje: Extraiga la tabla de ampliación hacia la izquierda.
Retrait: Tirez la table d’extension vers la gauche.
######### Installation:
Montaje: Introduzca el pasador por el orificio y empuje la tabla de ampliación para colocarla en su sitio.
Insérez la broche dans le trou et poussez la table d’extension jusqu’à ce qu’elle s’encastre avec un claquement.
Couture avec le bras libre Le bras libre permet de coudre les manches, les ceintures, les jambes de pantalons et autres vêtements cylindriques. Il est également idéal pour repriser les chaussettes, les genoux de pantalons et les coudes de chemises.
Costura con el brazo libre La costura con el brazo libre se utiliza para coser mangas, cinturillas, perneras y demás prendas con forma de tubo. También se utiliza para zurcir calcetines y arreglar rodilleras y coderas.

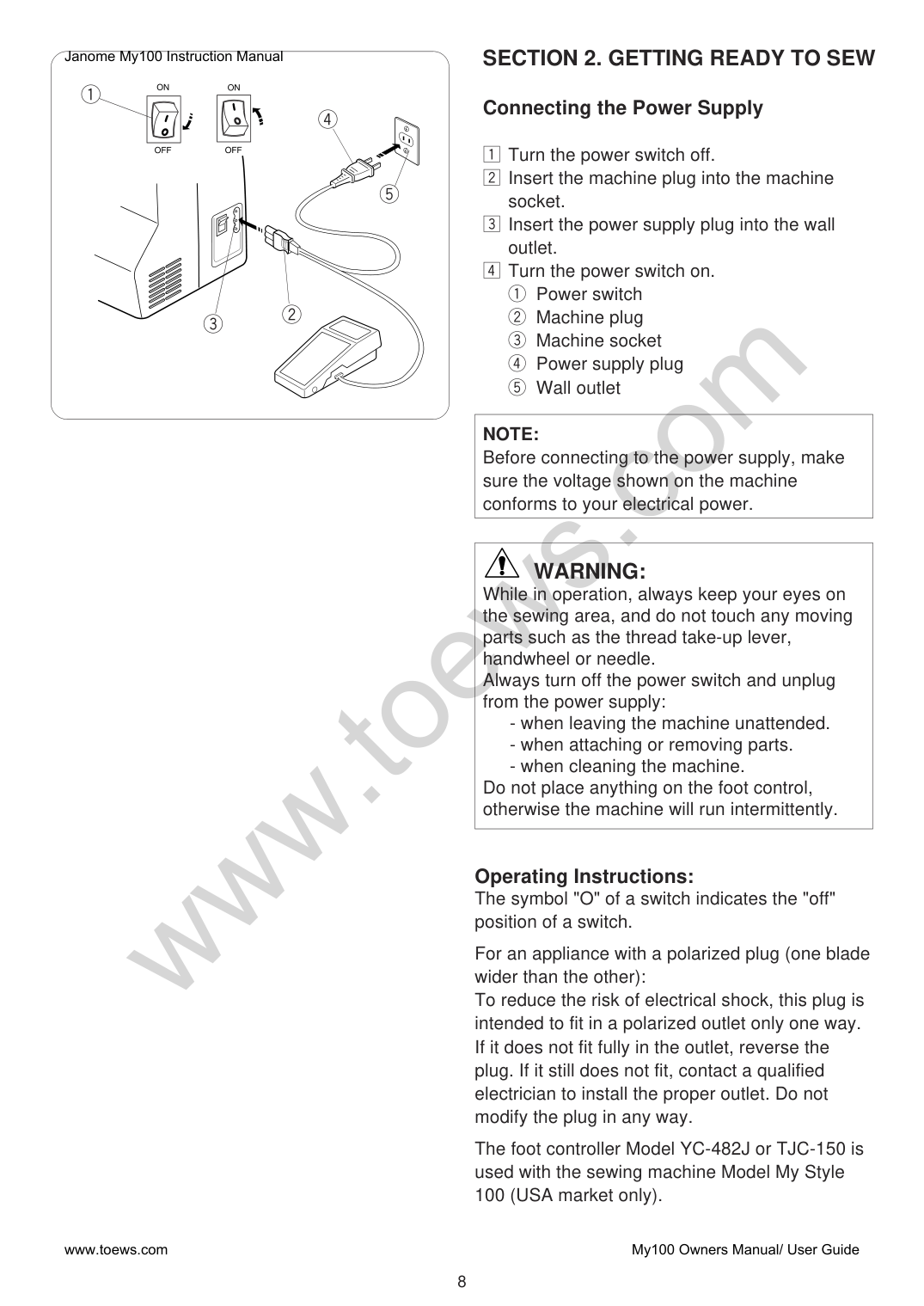

#### SECTION 2. GETTING READY TO SEW
Janome My100 Instruction Manual
q
###### Connecting the Power Supply
r
z Turn the power switch off. x Insert the machine plug into the machine
t
socket.
c Insert the power supply plug into the wall
outlet.
v Turn the power switch on.
www.toews.com
e w
|NOTE: Before connecting to the power supply, make sure the voltage shown on the machine conforms to your electrical power.| |---|
|WARNING: While in operation, always keep your eyes on the sewing area, and do not touch any moving parts such as the thread take-up lever, handwheel or needle. Always turn off the power switch and unplug from the power supply:
- when leaving the machine unattended.
- when attaching or removing parts.
- when cleaning the machine.
Do not place anything on the foot control, otherwise the machine will run intermittently.
| |---|
Operating Instructions: The symbol "O" of a switch indicates the "off" position of a switch.
For an appliance with a polarized plug (one blade wider than the other): To reduce the risk of electrical shock, this plug is intended to fit in a polarized outlet only one way. If it does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not modify the plug in any way.
The foot controller Model YC-482J or TJC-150 is used with the sewing machine Model My Style 100 (USA market only).

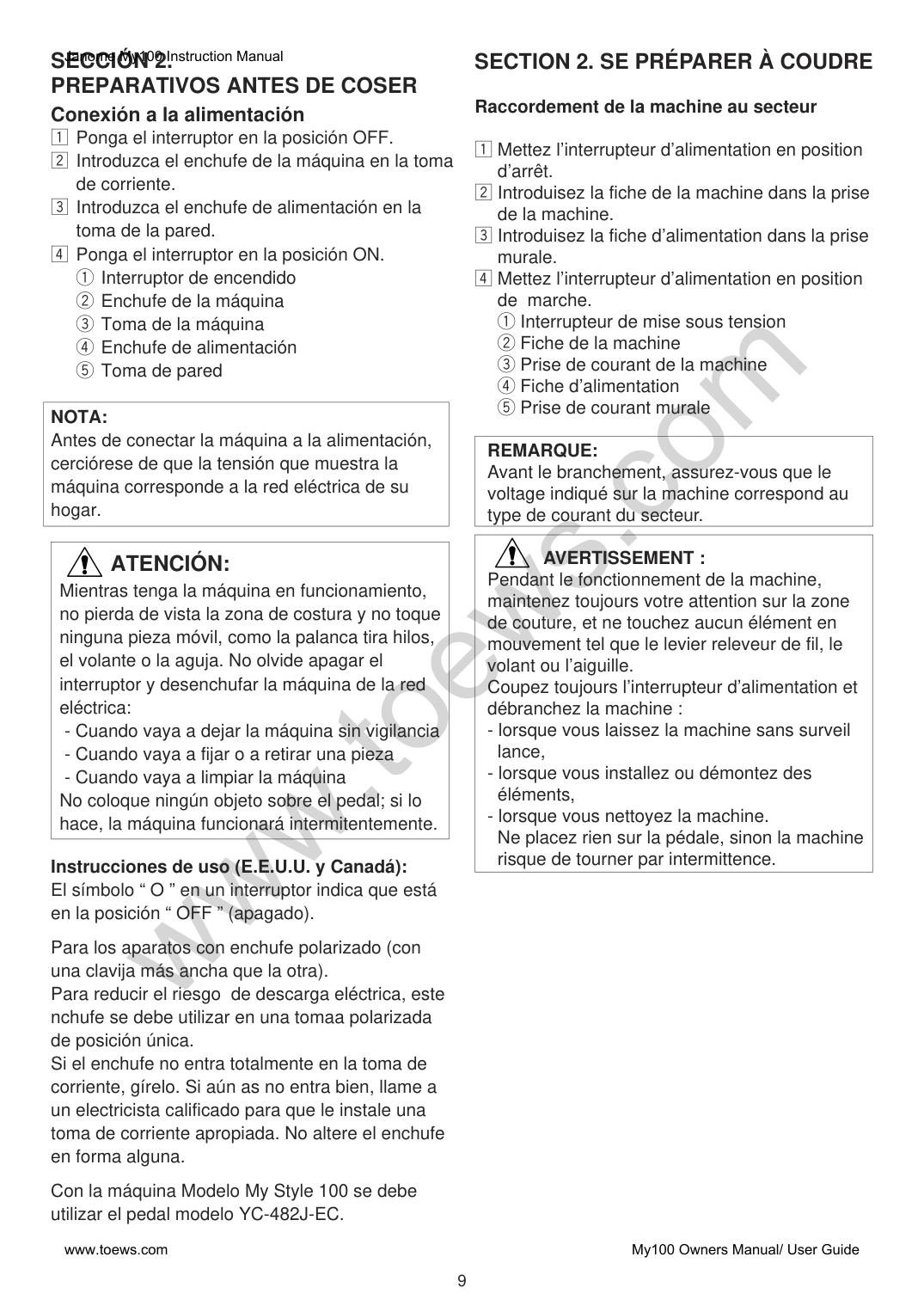

#### SECCIÓN 2.PREPARATIVOS ANTES DE COSER
SECTION 2. SE PRÉPARER À COUDRE Raccordement de la machine au secteur z Mettez l’interrupteur d’alimentation en position
Janome My100 Instruction Manual
###### Conexión a la alimentación
d’arrêt.
x Introduisez la fiche de la machine dans la prise
c Introduzca el enchufe de alimentación en la
de la machine.
toma de la pared.
c Introduisez la fiche d’alimentation dans la prise
murale.
v Mettez l’interrupteur d’alimentation en position
www.toews.com
de marche.
|NOTA: Antes de conectar la máquina a la alimentación, cerciórese de que la tensión que muestra la máquina corresponde a la red eléctrica de su hogar.| |---|
|REMARQUE: Avant le branchement, assurez-vous que le voltage indiqué sur la machine correspond au type de courant du secteur.| |---|
|AVERTISSEMENT : Pendant le fonctionnement de la machine, maintenez toujours votre attention sur la zone de couture, et ne touchez aucun élément en mouvement tel que le levier releveur de fil, le volant ou l’aiguille. Coupez toujours l’interrupteur d’alimentation et débranchez la machine :
- lorsque vous laissez la machine sans surveil lance,
- lorsque vous installez ou démontez des éléments,
- lorsque vous nettoyez la machine. Ne placez rien sur la pédale, sinon la machine risque de tourner par intermittence.
| |---|
|ATENCIÓN: Mientras tenga la máquina en funcionamiento, no pierda de vista la zona de costura y no toque ninguna pieza móvil, como la palanca tira hilos, el volante o la aguja. No olvide apagar el interruptor y desenchufar la máquina de la red eléctrica:
- Cuando vaya a dejar la máquina sin vigilancia
- Cuando vaya a fijar o a retirar una pieza
- Cuando vaya a limpiar la máquina No coloque ningún objeto sobre el pedal; si lo hace, la máquina funcionará intermitentemente.
| |---|
Instrucciones de uso (E.E.U.U. y Canadá): El símbolo “ O ” en un interruptor indica que está en la posición “ OFF ” (apagado).
Para los aparatos con enchufe polarizado (con una clavija más ancha que la otra). Para reducir el riesgo de descarga eléctrica, este nchufe se debe utilizar en una tomaa polarizada de posición única. Si el enchufe no entra totalmente en la toma de corriente, gírelo. Si aún as no entra bien, llame a un electricista calificado para que le instale una toma de corriente apropiada. No altere el enchufe en forma alguna.
Con la máquina Modelo My Style 100 se debe utilizar el pedal modelo YC-482J-EC.
Janome My100 Instruction Manual

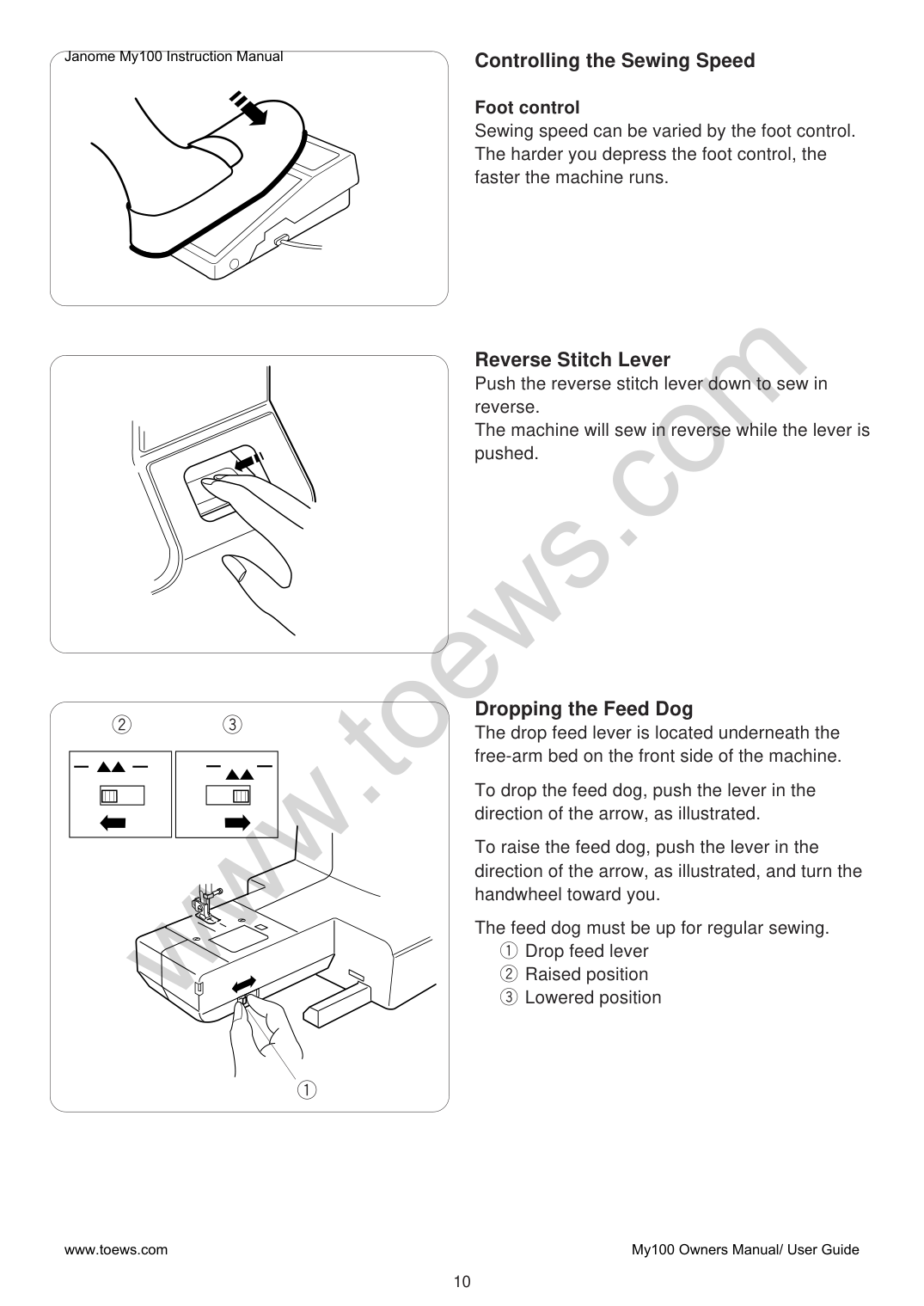

###### Controlling the Sewing Speed
Foot control Sewing speed can be varied by the foot control. The harder you depress the foot control, the faster the machine runs.
www.toews.com
Reverse Stitch Lever Push the reverse stitch lever down to sew in reverse. The machine will sew in reverse while the lever is pushed.
###### Dropping the Feed Dog
we
The drop feed lever is located underneath the free-arm bed on the front side of the machine.
To drop the feed dog, push the lever in the direction of the arrow, as illustrated.
To raise the feed dog, push the lever in the direction of the arrow, as illustrated, and turn the handwheel toward you.
The feed dog must be up for regular sewing.
q Drop feed lever w Raised position e Lowered position
q

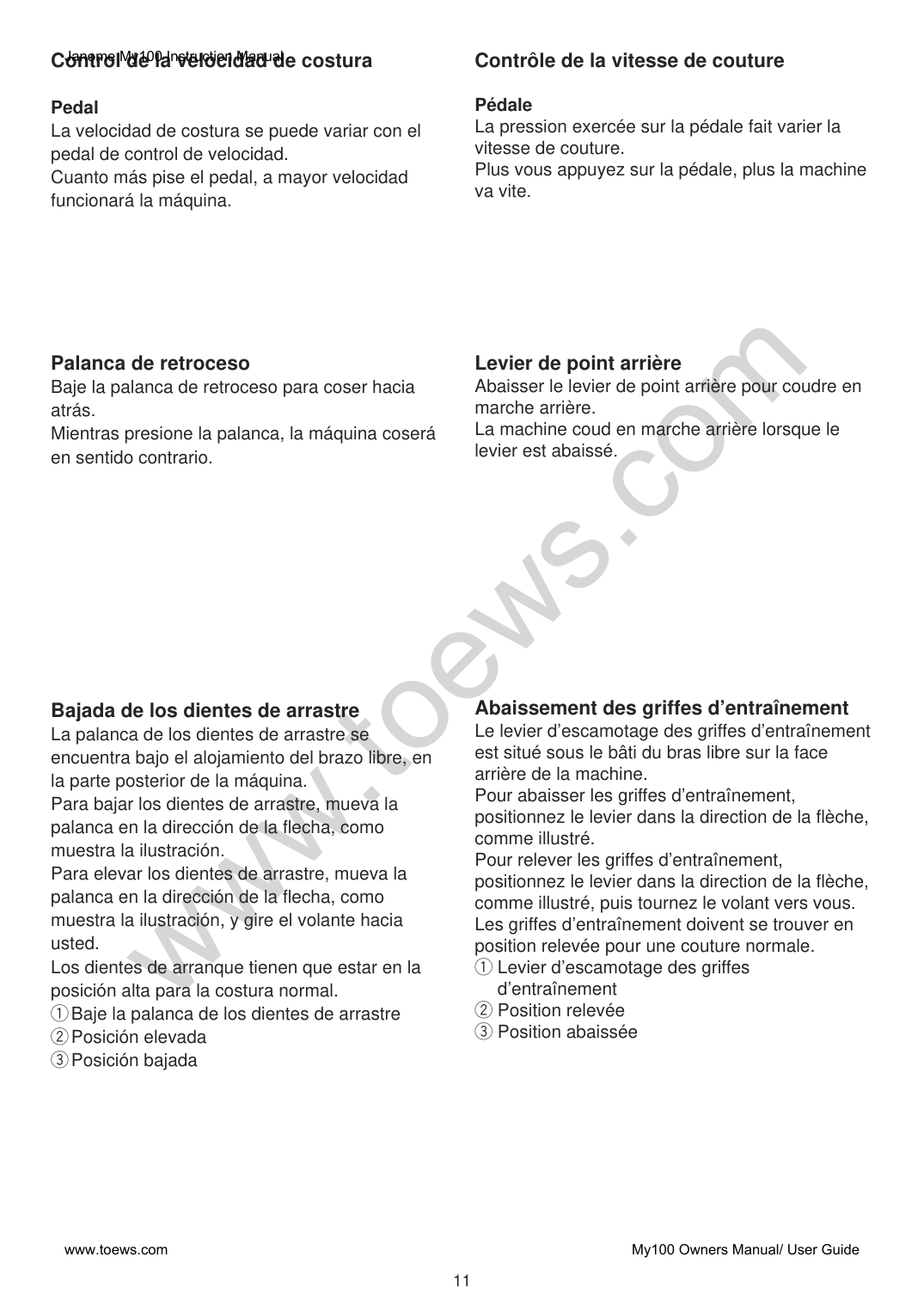

###### Control de la velocidad de costura
Janome My100 Instruction Manual
Pedal La velocidad de costura se puede variar con el pedal de control de velocidad. Cuanto más pise el pedal, a mayor velocidad funcionará la máquina.
Contrôle de la vitesse de couture Pédale La pression exercée sur la pédale fait varier la vitesse de couture. Plus vous appuyez sur la pédale, plus la machine va vite.
www.toews.com
Palanca de retroceso Baje la palanca de retroceso para coser hacia atrás. Mientras presione la palanca, la máquina coserá en sentido contrario.
Levier de point arrière Abaisser le levier de point arrière pour coudre en marche arrière. La machine coud en marche arrière lorsque le levier est abaissé.
Abaissement des griffes d’entraînement Le levier d’escamotage des griffes d’entraînement est situé sous le bâti du bras libre sur la face arrière de la machine. Pour abaisser les griffes d’entraînement, positionnez le levier dans la direction de la flèche, comme illustré. Pour relever les griffes d’entraînement, positionnez le levier dans la direction de la flèche, comme illustré, puis tournez le volant vers vous. Les griffes d’entraînement doivent se trouver en position relevée pour une couture normale. q Levier d’escamotage des griffes
Bajada de los dientes de arrastre La palanca de los dientes de arrastre se encuentra bajo el alojamiento del brazo libre, en la parte posterior de la máquina. Para bajar los dientes de arrastre, mueva la palanca en la dirección de la flecha, como muestra la ilustración. Para elevar los dientes de arrastre, mueva la palanca en la dirección de la flecha, como muestra la ilustración, y gire el volante hacia usted. Los dientes de arranque tienen que estar en la posición alta para la costura normal. qBaje la palanca de los dientes de arrastre wPosición elevada ePosición bajada
d’entraînement w Position relevée e Position abaissée
Janome My100 Instruction Manual

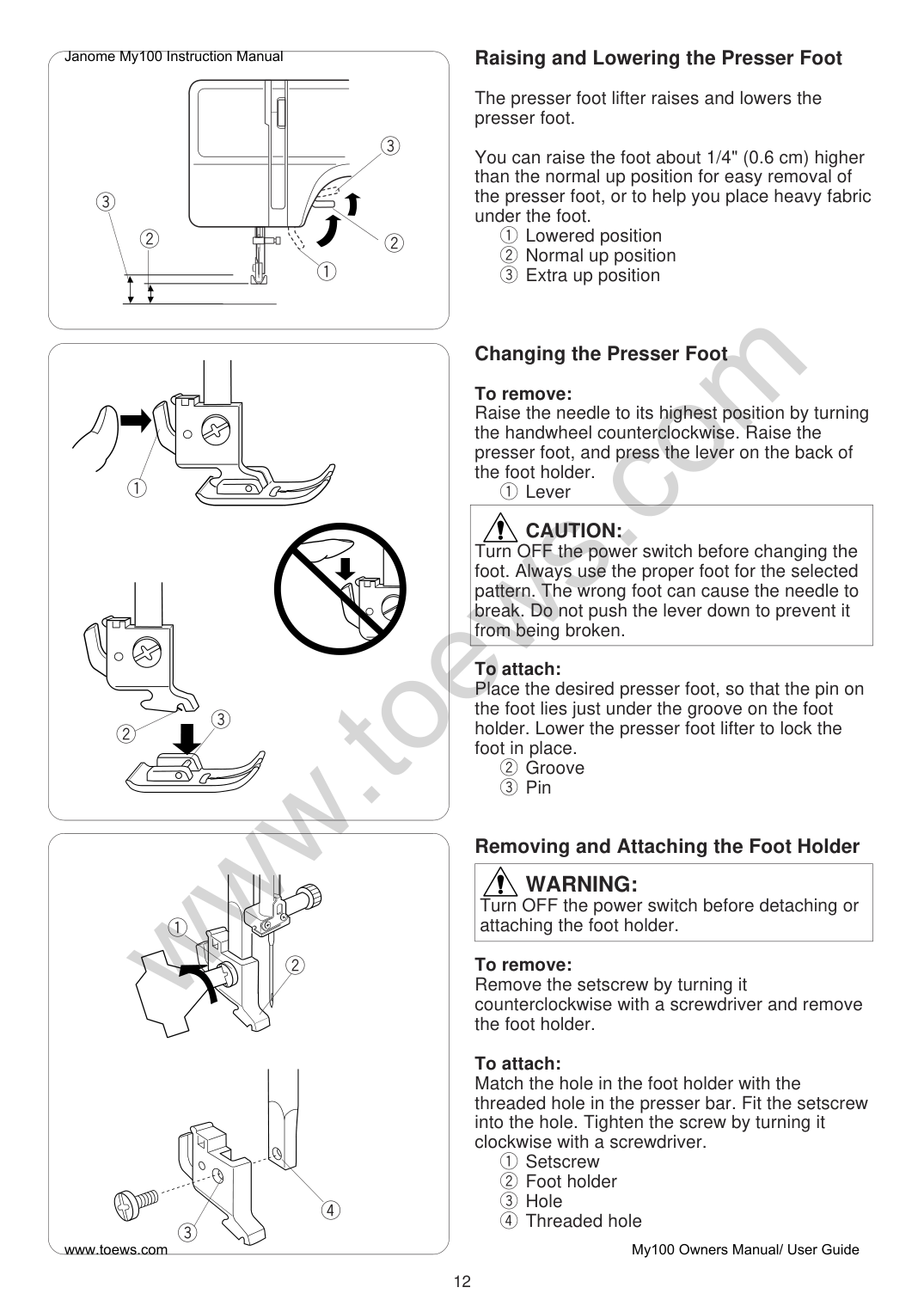

###### Raising and Lowering the Presser Foot
The presser foot lifter raises and lowers the presser foot.
e
You can raise the foot about 1/4" (0.6 cm) higher than the normal up position for easy removal of the presser foot, or to help you place heavy fabric under the foot.
e
q Lowered position w Normal up position e Extra up position
w
w
q
www.toews.com
Changing the Presser Foot To remove: Raise the needle to its highest position by turning the handwheel counterclockwise. Raise the presser foot, and press the lever on the back of the foot holder. q Lever
q
|CAUTION: Turn OFF the power switch before changing the foot. Always use the proper foot for the selected pattern. The wrong foot can cause the needle to break. Do not push the lever down to prevent it from being broken.
| |---|
To attach: Place the desired presser foot, so that the pin on the foot lies just under the groove on the foot holder. Lower the presser foot lifter to lock the foot in place.
e
w
w Groove e Pin
###### Removing and Attaching the Foot Holder
|WARNING: Turn OFF the power switch before detaching or attaching the foot holder.
| |---|
q
To remove: Remove the setscrew by turning it counterclockwise with a screwdriver and remove the foot holder.
w
To attach: Match the hole in the foot holder with the threaded hole in the presser bar. Fit the setscrew into the hole. Tighten the screw by turning it clockwise with a screwdriver.
r
e

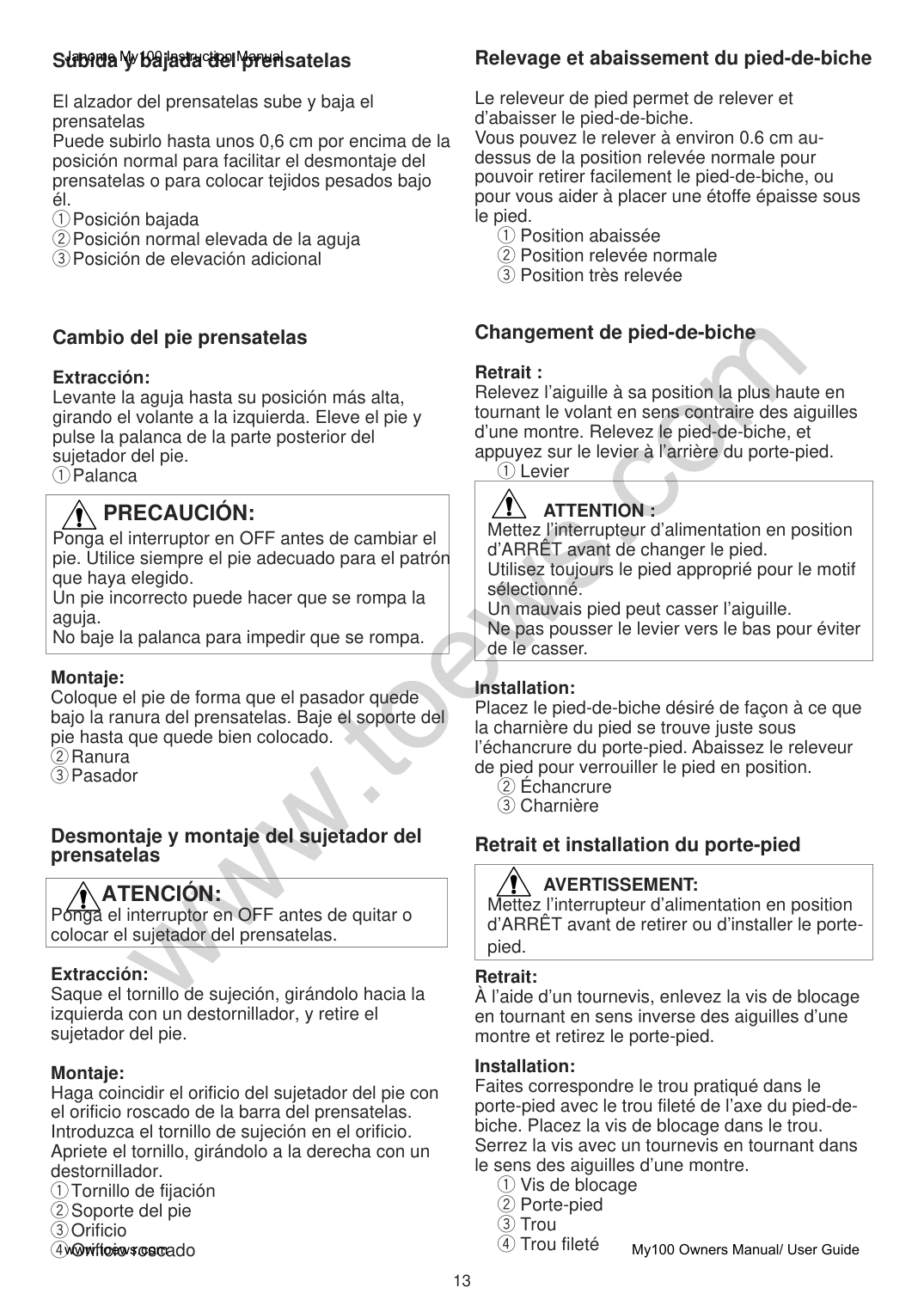

###### Subida y bajada del prensatelas
Janome My100 Instruction Manual
###### Relevage et abaissement du pied-de-biche
Le releveur de pied permet de relever et d’abaisser le pied-de-biche. Vous pouvez le relever à environ 0.6 cm audessus de la position relevée normale pour pouvoir retirer facilement le pied-de-biche, ou pour vous aider à placer une étoffe épaisse sous le pied.
El alzador del prensatelas sube y baja el prensatelas Puede subirlo hasta unos 0,6 cm por encima de la posición normal para facilitar el desmontaje del prensatelas o para colocar tejidos pesados bajo él. qPosición bajada wPosición normal elevada de la aguja ePosición de elevación adicional
q Position abaissée w Position relevée normale e Position très relevée
www.toews.com
Changement de pied-de-biche Retrait : Relevez l’aiguille à sa position la plus haute en tournant le volant en sens contraire des aiguilles d’une montre. Relevez le pied-de-biche, et appuyez sur le levier à l’arrière du porte-pied.
Cambio del pie prensatelas Extracción: Levante la aguja hasta su posición más alta, girando el volante a la izquierda. Eleve el pie y pulse la palanca de la parte posterior del sujetador del pie. qPalanca
q Levier
|ATTENTION : Mettez l’interrupteur d’alimentation en position d’ARRÊT avant de changer le pied. Utilisez toujours le pied approprié pour le motif sélectionné. Un mauvais pied peut casser l’aiguille. Ne pas pousser le levier vers le bas pour éviter de le casser.
| |---|
|PRECAUCIÓN: Ponga el interruptor en OFF antes de cambiar el pie. Utilice siempre el pie adecuado para el patrón que haya elegido. Un pie incorrecto puede hacer que se rompa la aguja. No baje la palanca para impedir que se rompa.
| |---|
Montaje: Coloque el pie de forma que el pasador quede bajo la ranura del prensatelas. Baje el soporte del pie hasta que quede bien colocado. wRanura ePasador
Installation: Placez le pied-de-biche désiré de façon à ce que la charnière du pied se trouve juste sous l’échancrure du porte-pied. Abaissez le releveur de pied pour verrouiller le pied en position.
w Échancrure e Charnière
###### Desmontaje y montaje del sujetador del prensatelas
###### Retrait et installation du porte-pied
|AVERTISSEMENT: Mettez l’interrupteur d’alimentation en position d’ARRÊT avant de retirer ou d’installer le portepied.
| |---|
|ATENCIÓN: Ponga el interruptor en OFF antes de quitar o colocar el sujetador del prensatelas.
| |---|
Extracción: Saque el tornillo de sujeción, girándolo hacia la izquierda con un destornillador, y retire el sujetador del pie.
Retrait: À l’aide d’un tournevis, enlevez la vis de blocage en tournant en sens inverse des aiguilles d’une montre et retirez le porte-pied.
Installation: Faites correspondre le trou pratiqué dans le porte-pied avec le trou fileté de l’axe du pied-debiche. Placez la vis de blocage dans le trou. Serrez la vis avec un tournevis en tournant dans le sens des aiguilles d’une montre.
Montaje: Haga coincidir el orificio del sujetador del pie con el orificio roscado de la barra del prensatelas. Introduzca el tornillo de sujeción en el orificio. Apriete el tornillo, girándolo a la derecha con un destornillador. qTornillo de fijación wSoporte del pie eOrificio rOrificio roscado
Janome My100 Instruction Manual

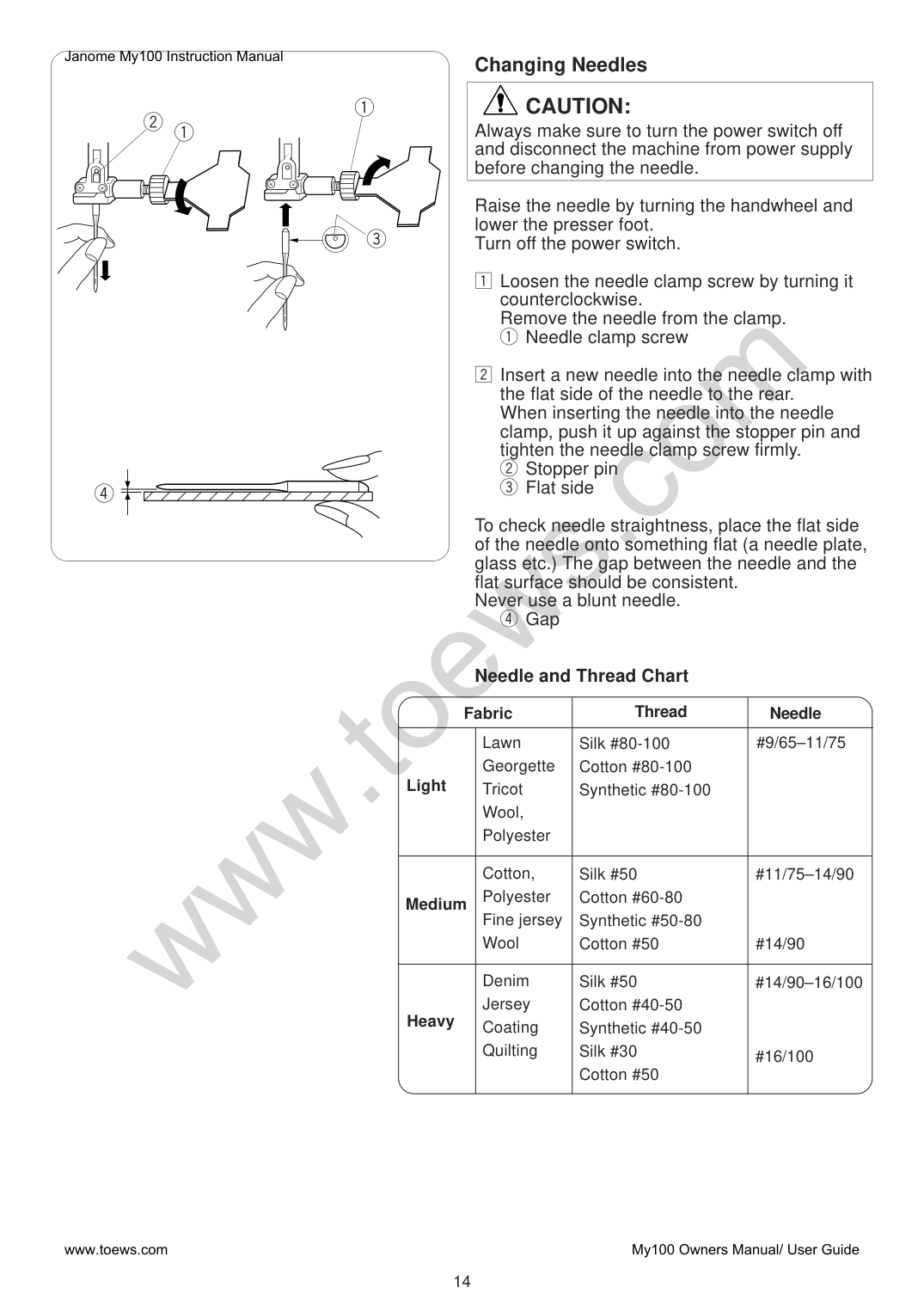

###### Changing Needles
|CAUTION: Always make sure to turn the power switch off and disconnect the machine from power supply before changing the needle.| |---|
q
w
q
Raise the needle by turning the handwheel and lower the presser foot. Turn off the power switch.
####### e
z Loosen the needle clamp screw by turning it counterclockwise. Remove the needle from the clamp. q Needle clamp screw
www.toews.com
x Insert a new needle into the needle clamp with the flat side of the needle to the rear. When inserting the needle into the needle clamp, push it up against the stopper pin and tighten the needle clamp screw firmly. w Stopper pin e Flat side
r
To check needle straightness, place the flat side of the needle onto something flat (a needle plate, glass etc.) The gap between the needle and the flat surface should be consistent. Never use a blunt needle.
r Gap
Needle and Thread Chart
|Fabric|Fabric|Thread|Needle| |---|---|---|---| |Light|Lawn Georgette Tricot Wool, Polyester|Silk #80-100 Cotton #80-100 Synthetic #80-100|#9/65–11/75| |Medium|Cotton, Polyester Fine jersey Wool|Silk #50 Cotton #60-80 Synthetic #50-80 Cotton #50|#11/75–14/90
#14/90| |Heavy|Denim Jersey Coating Quilting|Silk #50 Cotton #40-50 Synthetic #40-50 Silk #30 Cotton #50|#14/90–16/100
#16/100|

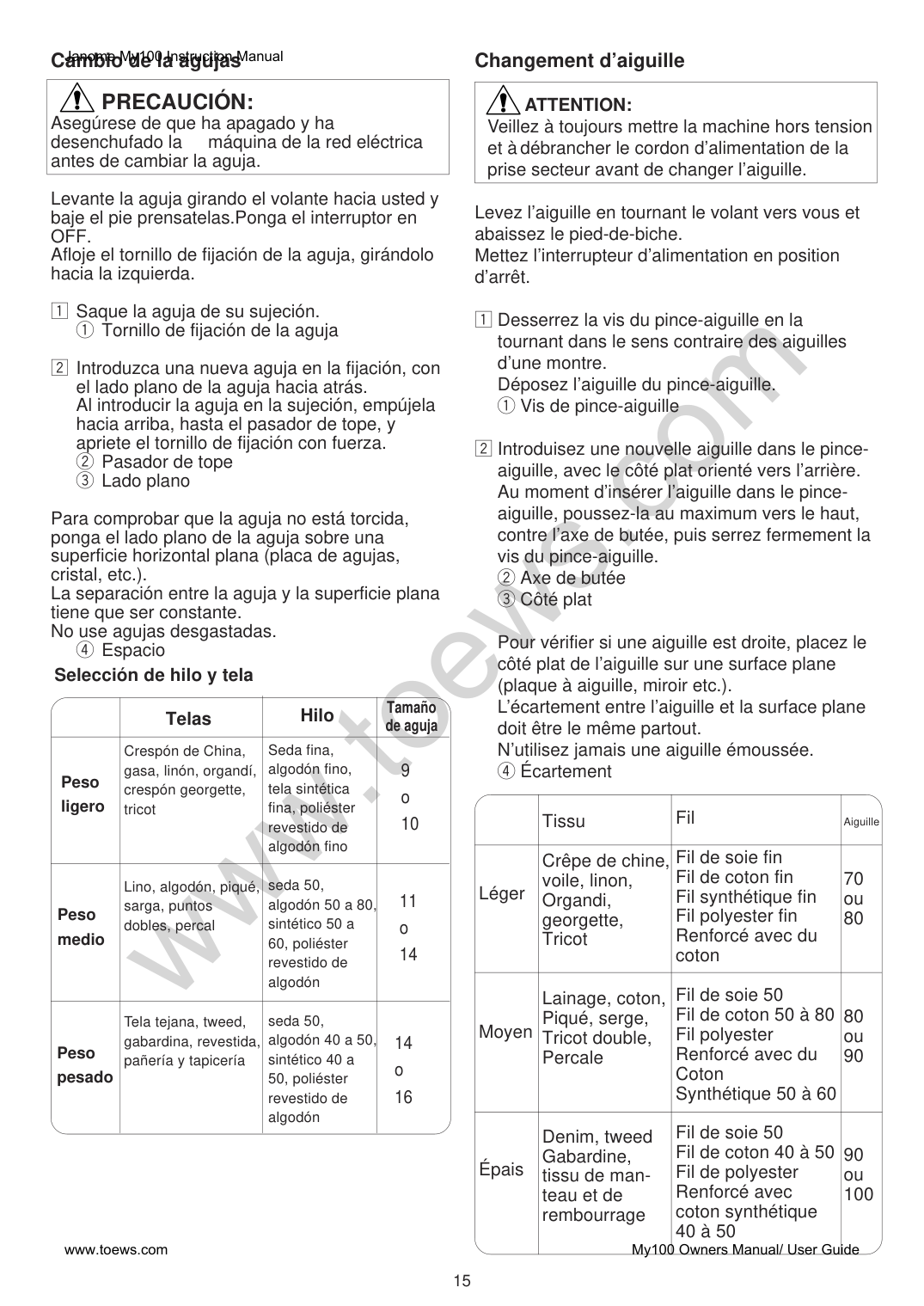

###### Cambio de la agujas
###### Changement d’aiguille
Janome My100 Instruction Manual
|PRECAUCIÓN: Asegúrese de que ha apagado y ha desenchufado la máquina de la red eléctrica antes de cambiar la aguja.
| |---|
|ATTENTION: Veillez à toujours mettre la machine hors tension et àdébrancher le cordon d’alimentation de la prise secteur avant de changer l’aiguille.
| |---|
Levante la aguja girando el volante hacia usted y baje el pie prensatelas.Ponga el interruptor en OFF. Afloje el tornillo de fijación de la aguja, girándolo hacia la izquierda.
Levez l’aiguille en tournant le volant vers vous et abaissez le pied-de-biche. Mettez l’interrupteur d’alimentation en position d’arrêt.
www.toews.com
z Desserrez la vis du pince-aiguille en la tournant dans le sens contraire des aiguilles d’une montre. Déposez l’aiguille du pince-aiguille.
x Introduisez une nouvelle aiguille dans le pinceaiguille, avec le côté plat orienté vers l’arrière. Au moment d’insérer l’aiguille dans le pinceaiguille, poussez-la au maximum vers le haut, contre l’axe de butée, puis serrez fermement la vis du pince-aiguille. w Axe de butée e Côté plat
Pour vérifier si une aiguille est droite, placez le côté plat de l’aiguille sur une surface plane (plaque à aiguille, miroir etc.). L’écartement entre l’aiguille et la surface plane doit être le même partout. N’utilisez jamais une aiguille émoussée.
Para comprobar que la aguja no está torcida, ponga el lado plano de la aguja sobre una superficie horizontal plana (placa de agujas, cristal, etc.). La separación entre la aguja y la superficie plana tiene que ser constante. No use agujas desgastadas.
r Espacio
Selección de hilo y tela
| |Telas|Hilo|Tamaño de aguja| |---|---|---|---| |Peso ligero|Crespón de China, gasa, linón, organdí, crespón georgette, tricot|Seda fina, algodón fino, tela sintética fina, poliéster revestido de algodón fino|9 o
10
| |Peso medio|Lino, algodón, piqué, sarga, puntos dobles, percal|seda 50, algodón 50 a 80, sintético 50 a 60, poliéster revestido de algodón|11 o 14| |Peso pesado|Tela tejana, tweed, gabardina, revestida, pañería y tapicería|seda 50, algodón 40 a 50, sintético 40 a 50, poliéster revestido de algodón|14 o 16|
| |Tissu|Fil|Aiguille| |---|---|---|---| |Léger|Crêpe de chine, voile, linon, Organdi, georgette, Tricot|Fil de soie fin Fil de coton fin Fil synthétique fin Fil polyester fin Renforcé avec du coton|70 ou 80| |Moyen|Lainage, coton, Piqué, serge, Tricot double, Percale|Fil de soie 50 Fil de coton 50 à 80 Fil polyester Renforcé avec du Coton Synthétique 50 à 60|80 ou 90| |Épais|Denim, tweed Gabardine, tissu de manteau et de rembourrage
My10|Fil de soie 50 Fil de coton 40 à 50 Fil de polyester Renforcé avec coton synthétique 40 à 50 Owners Manual/ User Gu
|90 ou 100
de|
www.toews.com

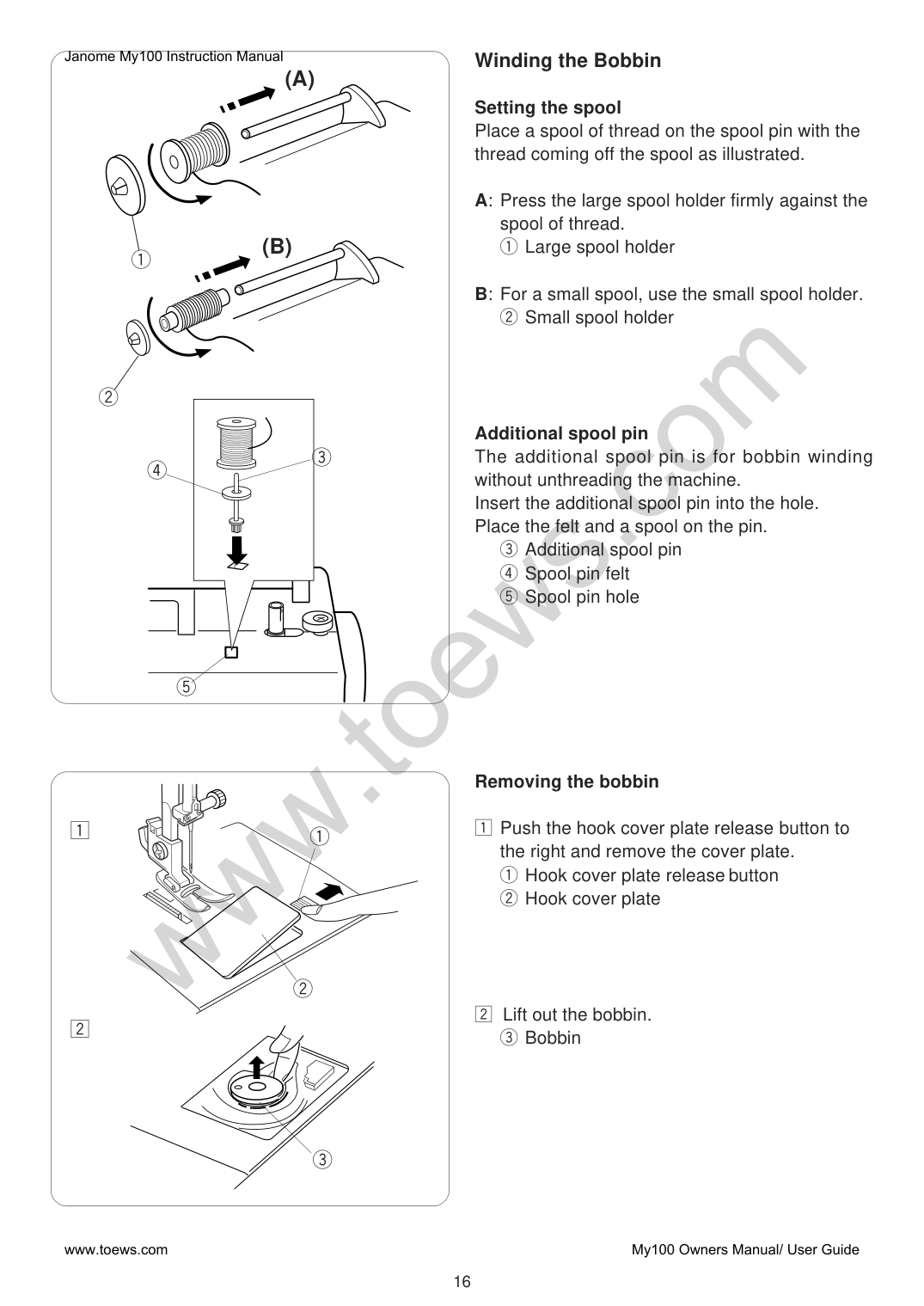

###### Winding the Bobbin
Janome My100 Instruction Manual
Setting the spool Place a spool of thread on the spool pin with the thread coming off the spool as illustrated.
w
e
www.toews.com
Additional spool pin The additional spool pin is for bobbin winding without unthreading the machine. Insert the additional spool pin into the hole. Place the felt and a spool on the pin.
e Additional spool pin r Spool pin felt t Spool pin hole
| | | |---|---| | | |
t
######### Removing the bobbin
z Push the hook cover plate release button to the right and remove the cover plate. q Hook cover plate release button w Hook cover plate
z
q
w
x Lift out the bobbin. e Bobbin
x
e

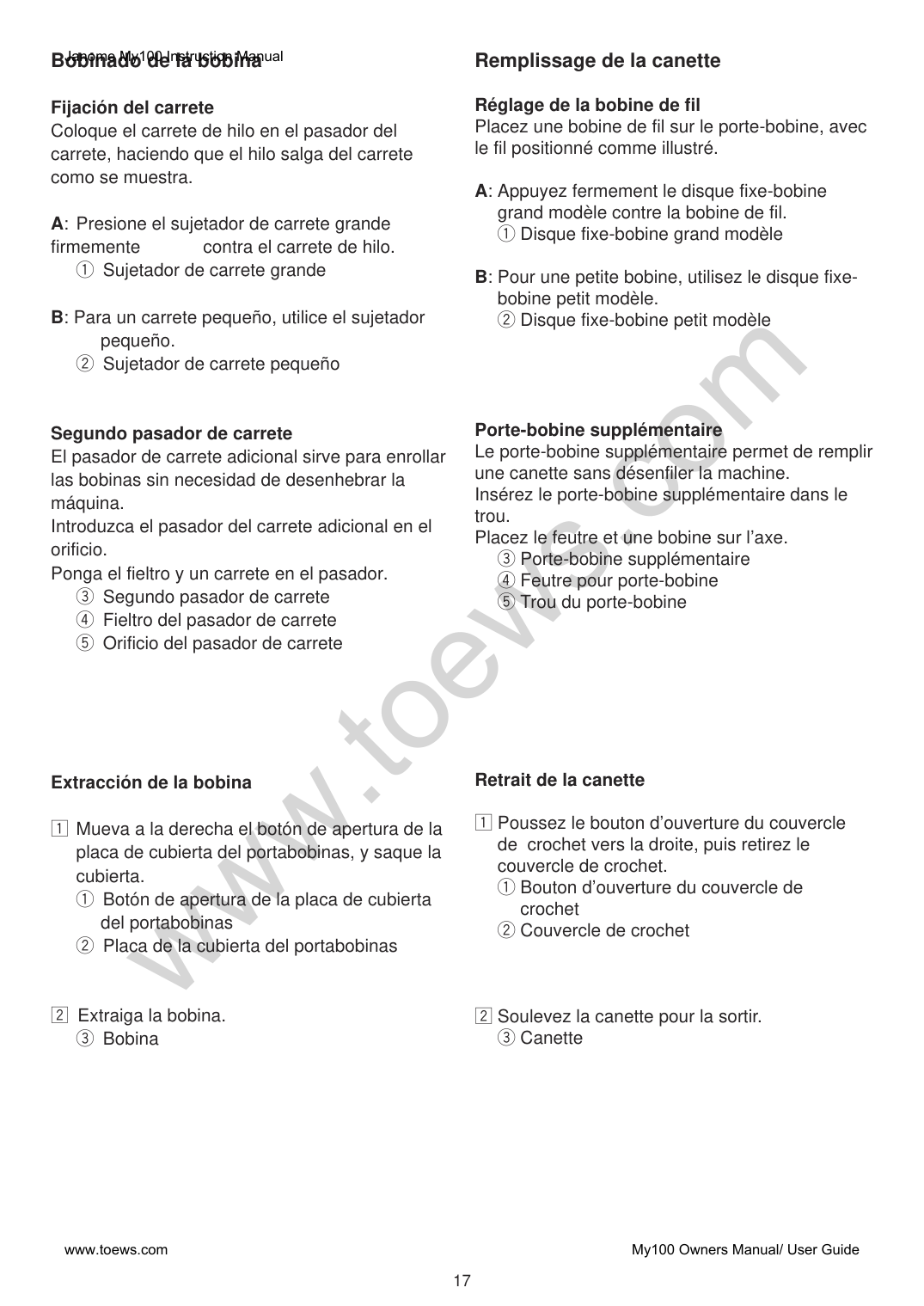

###### Bobinado de la bobina
Remplissage de la canette Réglage de la bobine de fil Placez une bobine de fil sur le porte-bobine, avec le fil positionné comme illustré.
Janome My100 Instruction Manual
Fijación del carrete Coloque el carrete de hilo en el pasador del carrete, haciendo que el hilo salga del carrete como se muestra.
A: Presione el sujetador de carrete grande firmemente contra el carrete de hilo.
q Sujetador de carrete grande
www.toews.com
B: Para un carrete pequeño, utilice el sujetador
pequeño.
w Sujetador de carrete pequeño
Porte-bobine supplémentaire Le porte-bobine supplémentaire permet de remplir une canette sans désenfiler la machine. Insérez le porte-bobine supplémentaire dans le trou. Placez le feutre et une bobine sur l’axe.
Segundo pasador de carrete El pasador de carrete adicional sirve para enrollar las bobinas sin necesidad de desenhebrar la máquina. Introduzca el pasador del carrete adicional en el orificio. Ponga el fieltro y un carrete en el pasador.
e Porte-bobine supplémentaire r Feutre pour porte-bobine t Trou du porte-bobine
e Segundo pasador de carrete r Fieltro del pasador de carrete t Orificio del pasador de carrete
Retrait de la canette z Poussez le bouton d’ouverture du couvercle
######### Extracción de la bobina
z Mueva a la derecha el botón de apertura de la placa de cubierta del portabobinas, y saque la cubierta. q Botón de apertura de la placa de cubierta
de crochet vers la droite, puis retirez le couvercle de crochet. q Bouton d’ouverture du couvercle de
crochet
del portabobinas
w Couvercle de crochet
w Placa de la cubierta del portabobinas
x Soulevez la canette pour la sortir. e Canette
Janome My100 Instruction Manual
| | | |---|---| | | |
Winding the bobbin
z Hold the thread with both hands and pass the thread under the thread guide. q Thread guide
q z
www.toews.com
x Guide the thread around the bobbin winding thread guide. w Bobbin winding thread guide
w
x
c Pass the thread through the hole in the bobbin from the inside to the outside. Put the bobbin on the bobbin winder spindle.
e
v Push the bobbin winder spindle to the
right.
c
b Hold the free end of the thread in your
hand and start the machine.
v
Stop the machine when the bobbin has been wound a few layers, and cut the thread close to the bobbin.
n Start the machine again. When the bobbin is fully wound, it will stop automatically. Stop the machine and return the bobbin winder spindle to its original position by moving it to the left, and cut the thread with a pair of scissors. Remove the bobbin from the bobbin winder spindle.
b
|NOTE: The machine will not sew until the spindle has been returned to the left.| |---|
q
######### Additional spool pin
| | | |---|---| | | |
The additional spool pin is for bobbin winding without unthreading the machine.
q Additional spool pin

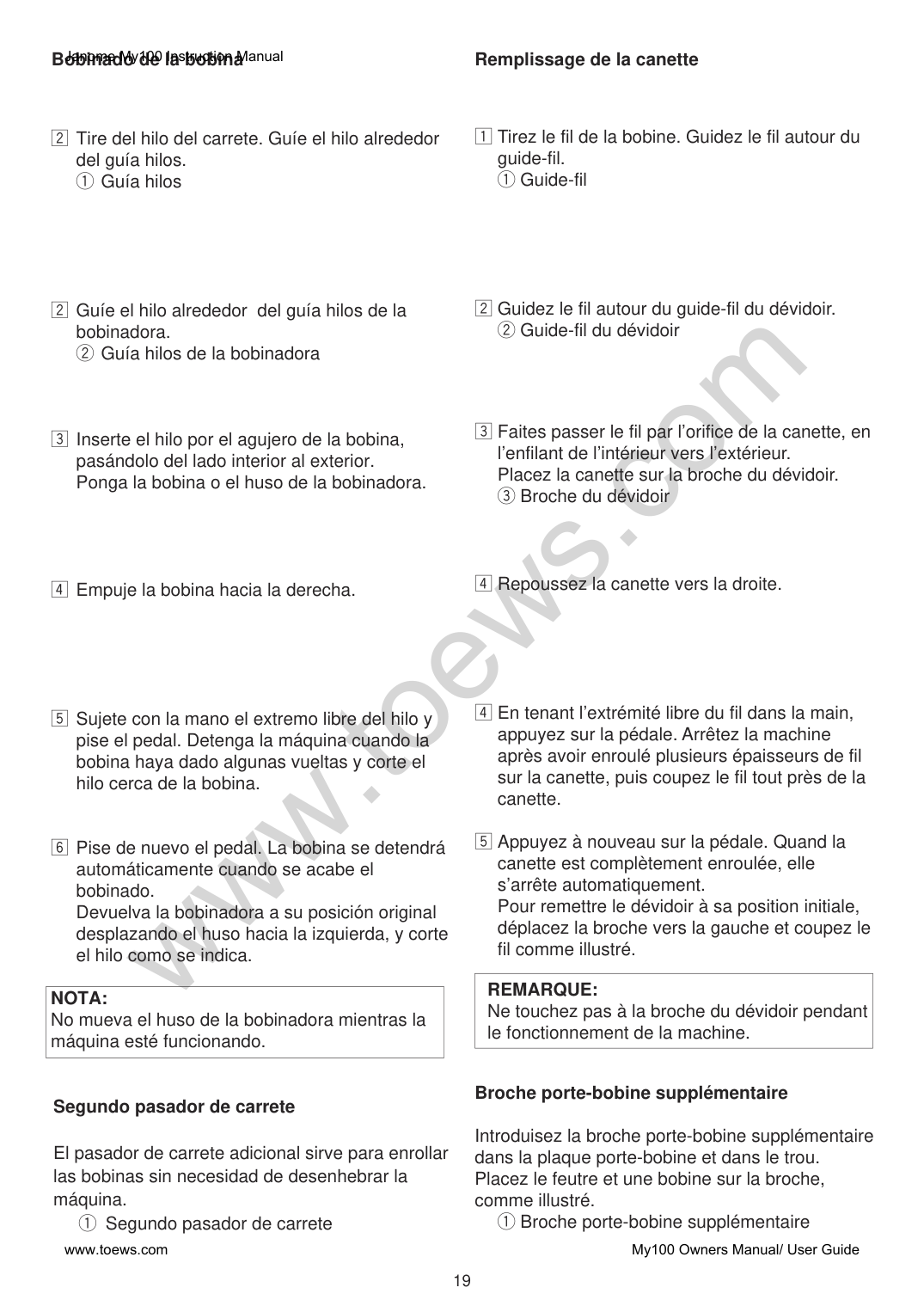

######### Bobinado de la bobina
Janome My100 Instruction Manual
######### Remplissage de la canette
z Tirez le fil de la bobine. Guidez le fil autour du guide-fil. q Guide-fil
www.toews.com
x Guidez le fil autour du guide-fil du dévidoir. w Guide-fil du dévidoir
x Guíe el hilo alrededor del guía hilos de la bobinadora. w Guía hilos de la bobinadora
c Faites passer le fil par l’orifice de la canette, en l’enfilant de l’intérieur vers l’extérieur. Placez la canette sur la broche du dévidoir. e Broche du dévidoir
c Inserte el hilo por el agujero de la bobina, pasándolo del lado interior al exterior. Ponga la bobina o el huso de la bobinadora.
v Repoussez la canette vers la droite.
v En tenant l’extrémité libre du fil dans la main, appuyez sur la pédale. Arrêtez la machine après avoir enroulé plusieurs épaisseurs de fil sur la canette, puis coupez le fil tout près de la canette.
b Appuyez à nouveau sur la pédale. Quand la canette est complètement enroulée, elle s’arrête automatiquement. Pour remettre le dévidoir à sa position initiale, déplacez la broche vers la gauche et coupez le fil comme illustré.
n Pise de nuevo el pedal. La bobina se detendrá automáticamente cuando se acabe el bobinado. Devuelva la bobinadora a su posición original desplazando el huso hacia la izquierda, y corte el hilo como se indica.
|REMARQUE: Ne touchez pas à la broche du dévidoir pendant le fonctionnement de la machine.| |---|
|NOTA: No mueva el huso de la bobinadora mientras la máquina esté funcionando.| |---|
######### Broche porte-bobine supplémentaire
######### Segundo pasador de carrete
Introduisez la broche porte-bobine supplémentaire dans la plaque porte-bobine et dans le trou. Placez le feutre et une bobine sur la broche, comme illustré.
El pasador de carrete adicional sirve para enrollar las bobinas sin necesidad de desenhebrar la máquina.
q Broche porte-bobine supplémentaire
q Segundo pasador de carrete
###### Inserting the bobbin
Janome My100 Instruction Manual
q
z
z Place the bobbin in the bobbin holder with the thread running off as illustrated. q Thread
www.toews.com
x Guide the thread into the front notch on the front side of thebobbin holder. Draw the thread to the left, sliding it between the tension spring blades. w Front notch e Tension spring blade
x
w e
c Continue to draw the thread lightly until the thread slips into the side notch. r Side notch
c
r
v Pull out about 4” (10 cm) of thread. Attach the hook cover plate. Check the threading by referring to the chart shown on the hook cover plate. t Thread y Hook cover plate
v
t
y
Janome My100 Instruction Manual

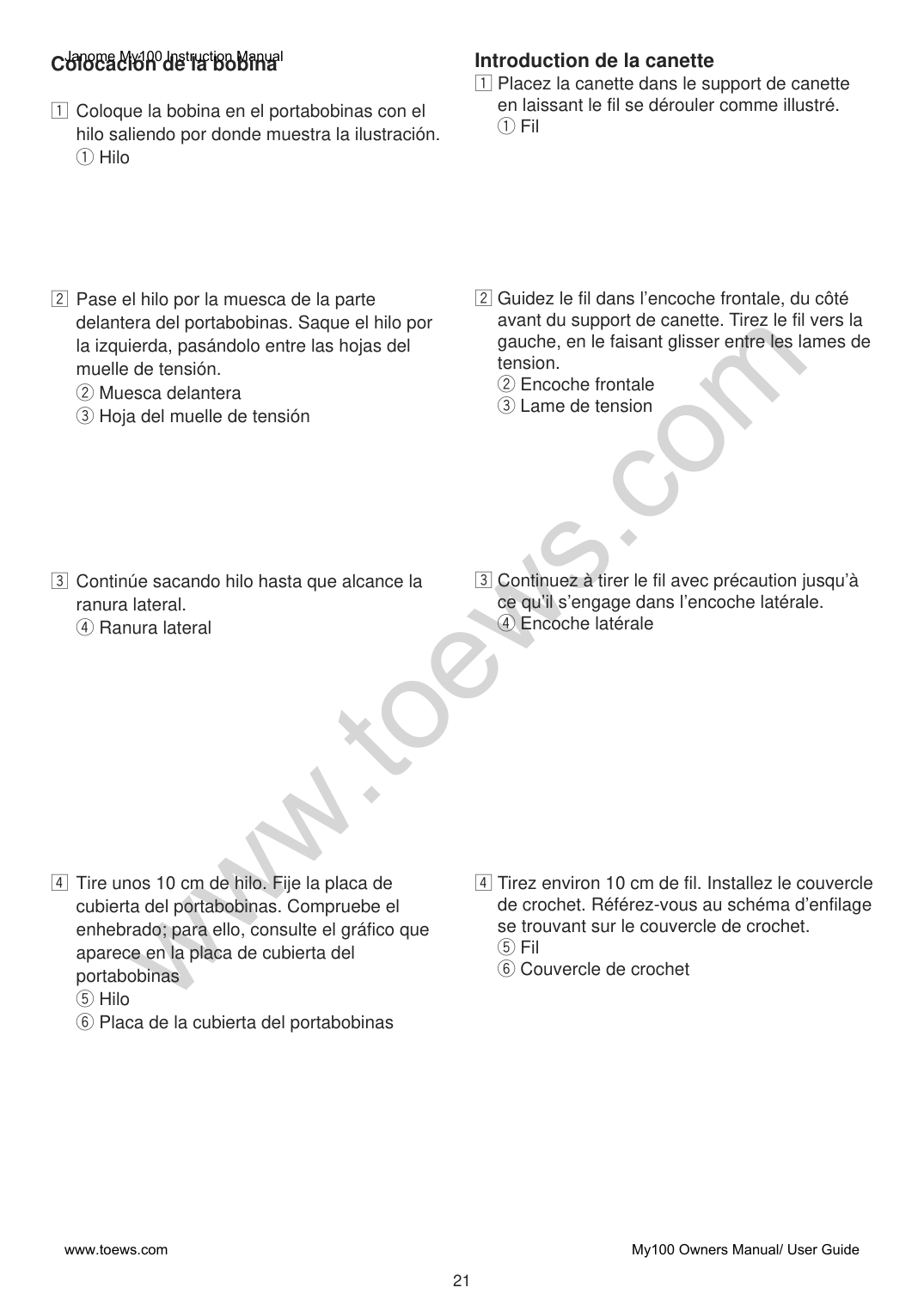

###### Colocación de la bobina
z Coloque la bobina en el portabobinas con el hilo saliendo por donde muestra la ilustración. q Hilo
Introduction de la canette z Placez la canette dans le support de canette
en laissant le fil se dérouler comme illustré. q Fil
www.toews.com
x Guidez le fil dans l’encoche frontale, du côté avant du support de canette. Tirez le fil vers la gauche, en le faisant glisser entre les lames de tension.
x Pase el hilo por la muesca de la parte delantera del portabobinas. Saque el hilo por la izquierda, pasándolo entre las hojas del muelle de tensión. w Muesca delantera e Hoja del muelle de tensión
w Encoche frontale e Lame de tension
c Continuez à tirer le fil avec précaution jusqu’à ce qu’il s’engage dans l’encoche latérale. r Encoche latérale
v Tirez environ 10 cm de fil. Installez le couvercle de crochet. Référez-vous au schéma d’enfilage se trouvant sur le couvercle de crochet. t Fil y Couvercle de crochet
Janome My100 Instruction Manual

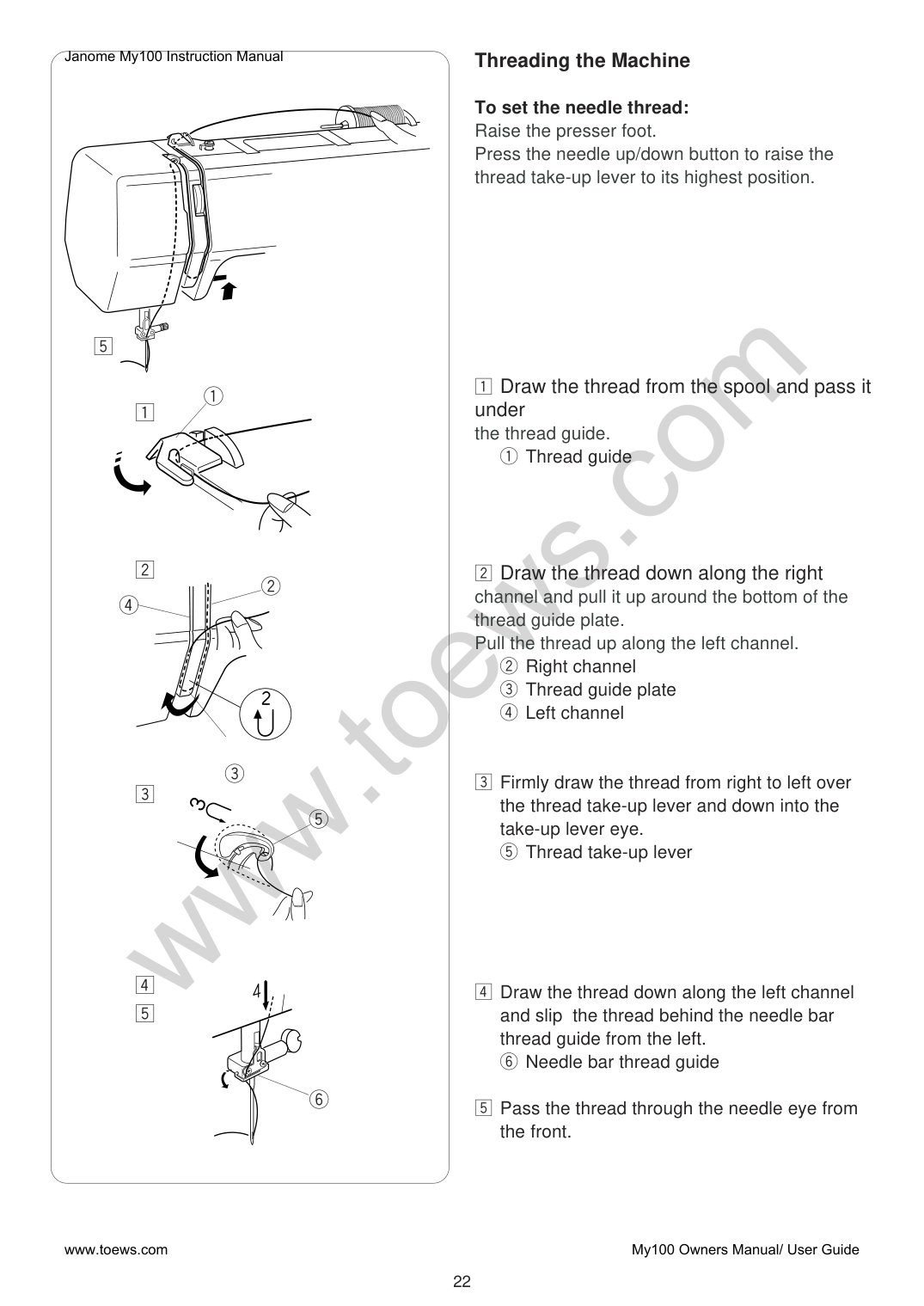

###### Threading the Machine
To set the needle thread: Raise the presser foot. Press the needle up/down button to raise the thread take-up lever to its highest position.
www.toews.com
b
z Draw the thread from the spool and pass it under the thread guide.
q
z
x Draw the thread down along the right channel and pull it up around the bottom of the thread guide plate. Pull the thread up along the left channel.
w Right channel e Thread guide plate
x
w
r
e
c Firmly draw the thread from right to left over the thread take-up lever and down into the take-up lever eye. t Thread take-up lever
c
t
v
v Draw the thread down along the left channel and slip the thread behind the needle bar thread guide from the left. y Needle bar thread guide
b
y
b Pass the thread through the needle eye from
the front.

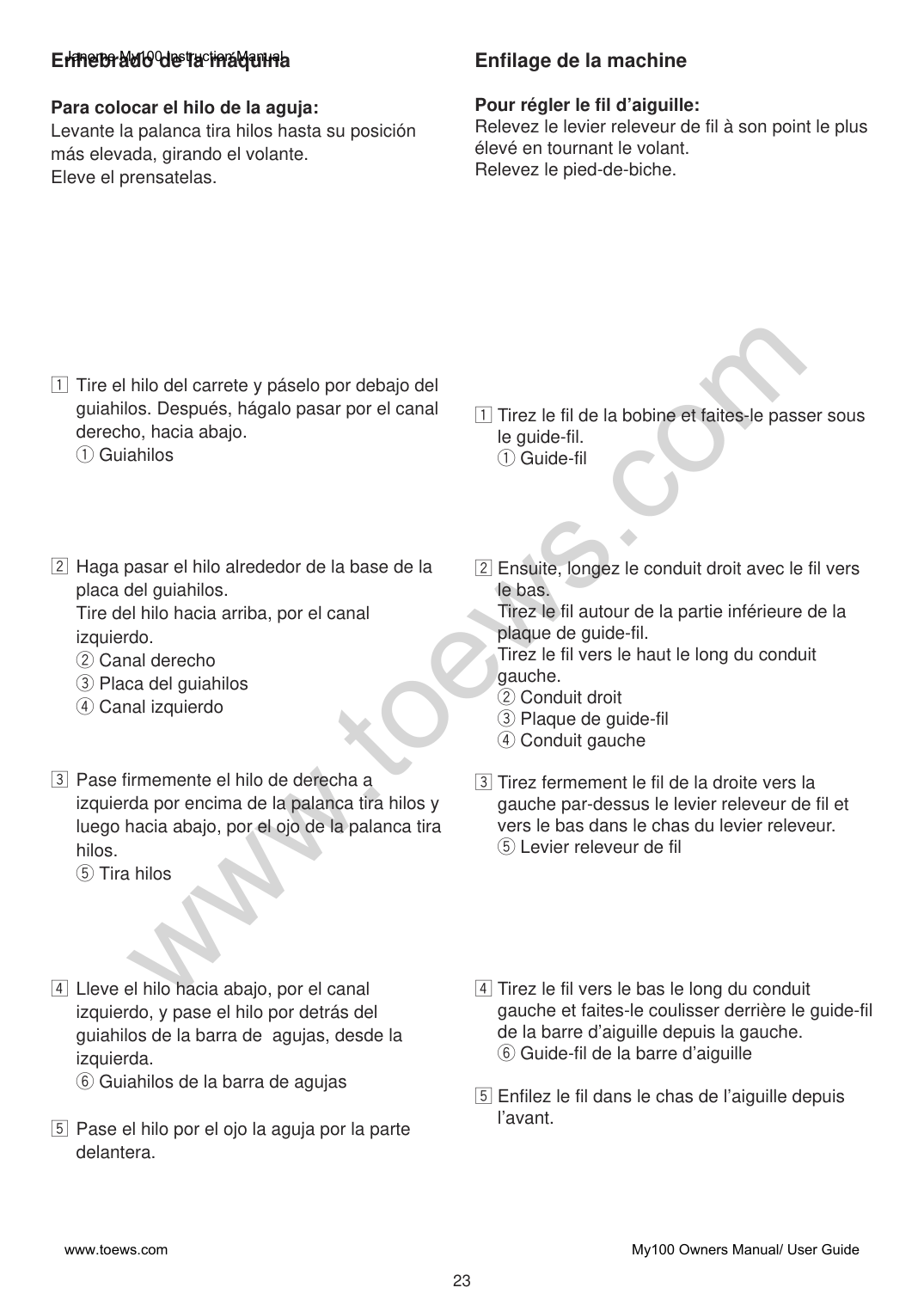

###### Enhebrado de la máquina
Janome My100 Instruction Manual
Para colocar el hilo de la aguja: Levante la palanca tira hilos hasta su posición más elevada, girando el volante. Eleve el prensatelas.
Enfilage de la machine Pour régler le fil d’aiguille: Relevez le levier releveur de fil à son point le plus élevé en tournant le volant. Relevez le pied-de-biche.
www.toews.com
z Tire el hilo del carrete y páselo por debajo del guiahilos. Después, hágalo pasar por el canal derecho, hacia abajo.
z Tirez le fil de la bobine et faites-le passer sous
le guide-fil.
x Haga pasar el hilo alrededor de la base de la placa del guiahilos. Tire del hilo hacia arriba, por el canal izquierdo. w Canal derecho e Placa del guiahilos
x Ensuite, longez le conduit droit avec le fil vers le bas. Tirez le fil autour de la partie inférieure de la plaque de guide-fil. Tirez le fil vers le haut le long du conduit gauche. w Conduit droit e Plaque de guide-fil
c Pase firmemente el hilo de derecha a
c Tirez fermement le fil de la droite vers la gauche par-dessus le levier releveur de fil et vers le bas dans le chas du levier releveur. t Levier releveur de fil
izquierda por encima de la palanca tira hilos y luego hacia abajo, por el ojo de la palanca tira hilos.
t Tira hilos
v Tirez le fil vers le bas le long du conduit gauche et faites-le coulisser derrière le guide-fil de la barre d’aiguille depuis la gauche. y Guide-fil de la barre d’aiguille
b Enfilez le fil dans le chas de l’aiguille depuis
l’avant.

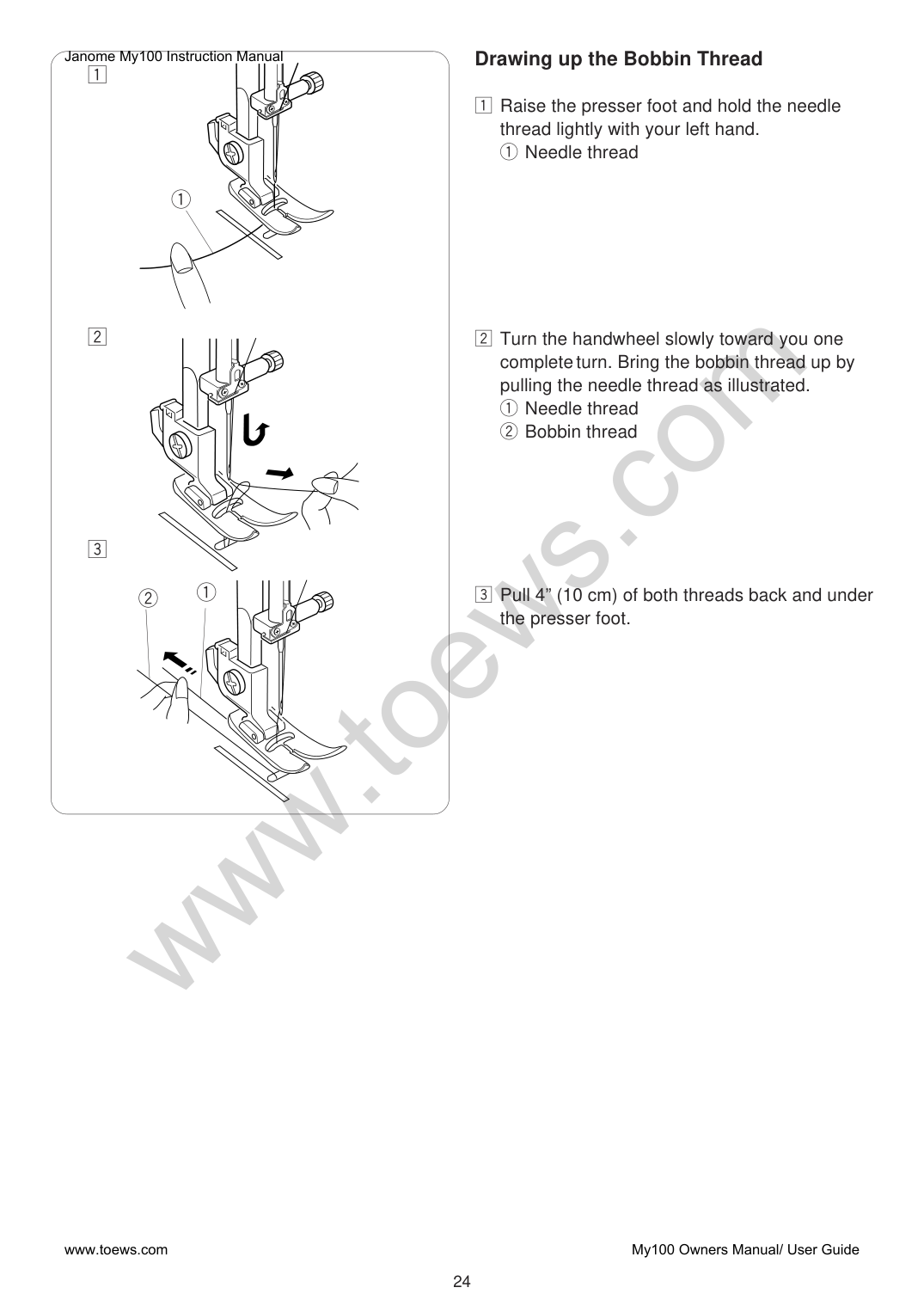

###### Drawing up the Bobbin Thread
Janome My100 Instruction Manual
z
z Raise the presser foot and hold the needle thread lightly with your left hand. q Needle thread
q
www.toews.com
x
x Turn the handwheel slowly toward you one completeturn. Bring the bobbin thread up by pulling the needle thread as illustrated.
q Needle thread w Bobbin thread
c
w q
c Pull 4” (10 cm) of both threads back and under
the presser foot.

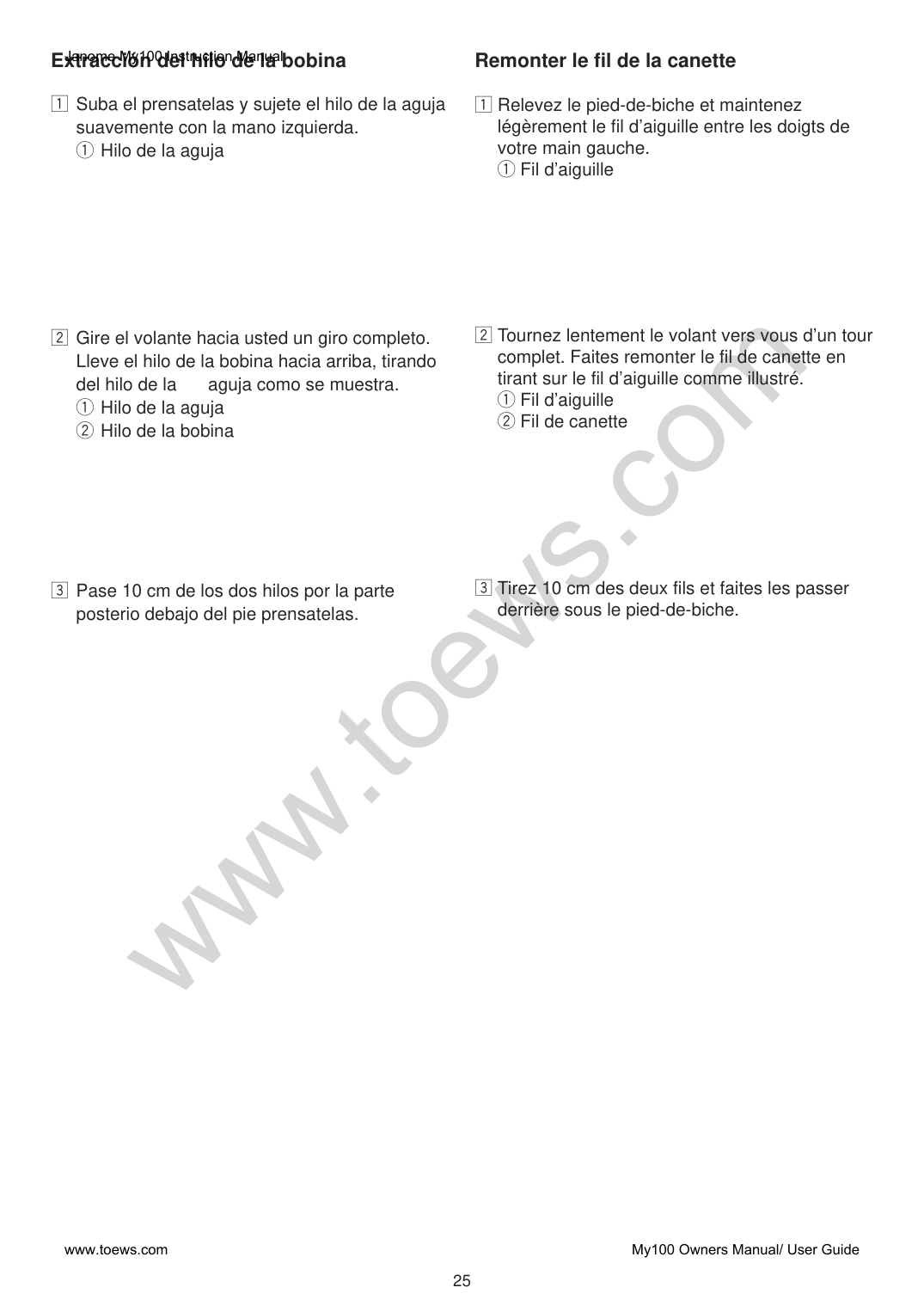

Extracción del hilo de la bobina z Suba el prensatelas y sujete el hilo de la aguja
Janome My100 Instruction Manual
suavemente con la mano izquierda. q Hilo de la aguja
Remonter le fil de la canette z Relevez le pied-de-biche et maintenez
légèrement le fil d’aiguille entre les doigts de votre main gauche. q Fil d’aiguille
www.toews.com
x Tournez lentement le volant vers vous d’un tour complet. Faites remonter le fil de canette en tirant sur le fil d’aiguille comme illustré. q Fil d’aiguille w Fil de canette
x Gire el volante hacia usted un giro completo. Lleve el hilo de la bobina hacia arriba, tirando del hilo de la aguja como se muestra. q Hilo de la aguja w Hilo de la bobina
c Tirez 10 cm des deux fils et faites les passer
derrière sous le pied-de-biche.
Janome My100 Instruction Manual

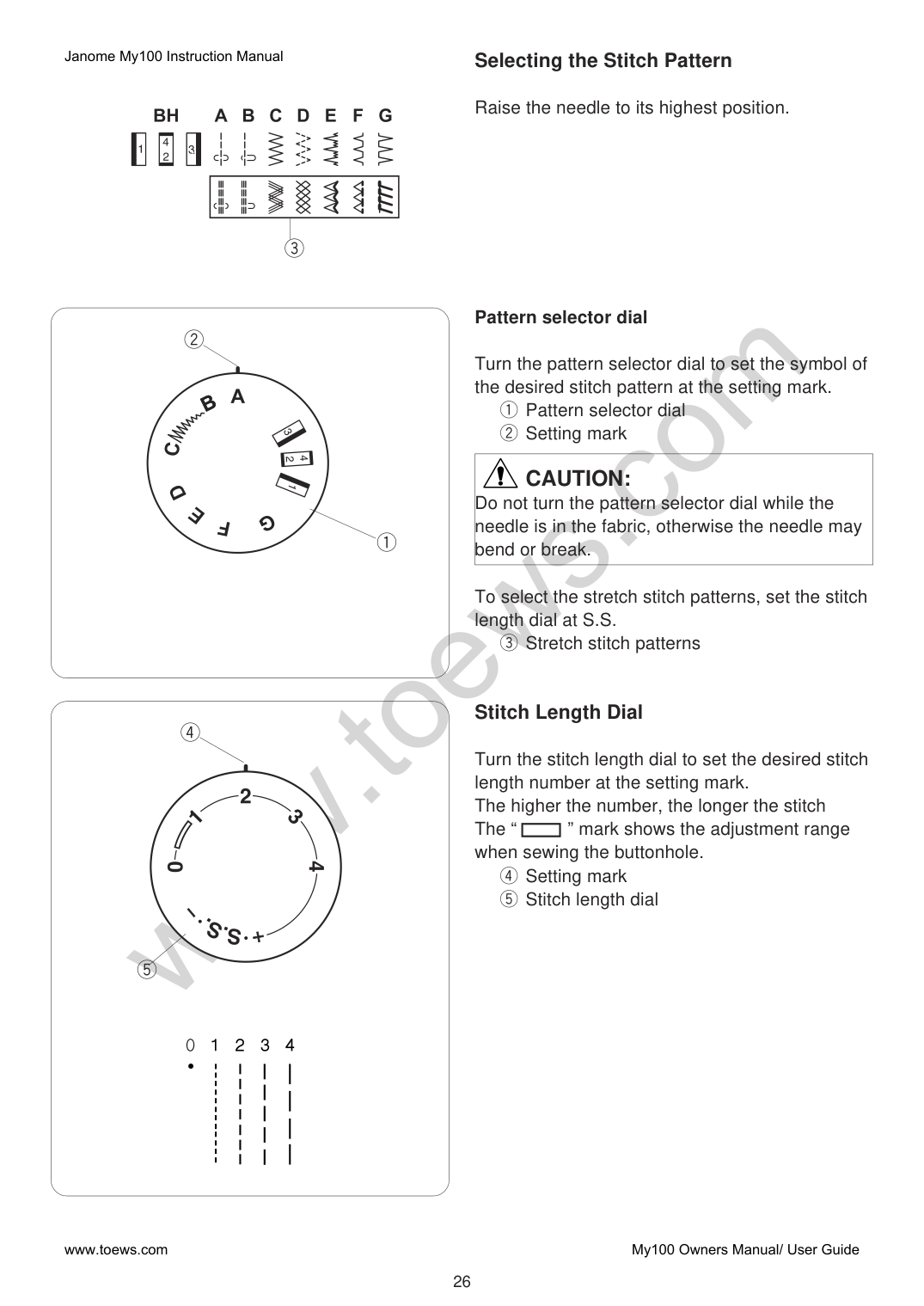

###### Selecting the Stitch Pattern
| | | |---|---| | | |
####### e
Raise the needle to its highest position.
www.toews.com
######### Pattern selector dial
####### w
Turn the pattern selector dial to set the symbol of the desired stitch pattern at the setting mark.
q Pattern selector dial w Setting mark
|CAUTION: Do not turn the pattern selector dial while the needle is in the fabric, otherwise the needle may bend or break.| |---|
q
To select the stretch stitch patterns, set the stitch length dial at S.S.
e Stretch stitch patterns
###### Stitch Length Dial
####### r
Turn the stitch length dial to set the desired stitch length number at the setting mark. The higher the number, the longer the stitch The “ ” mark shows the adjustment range when sewing the buttonhole.
r Setting mark t Stitch length dial
t

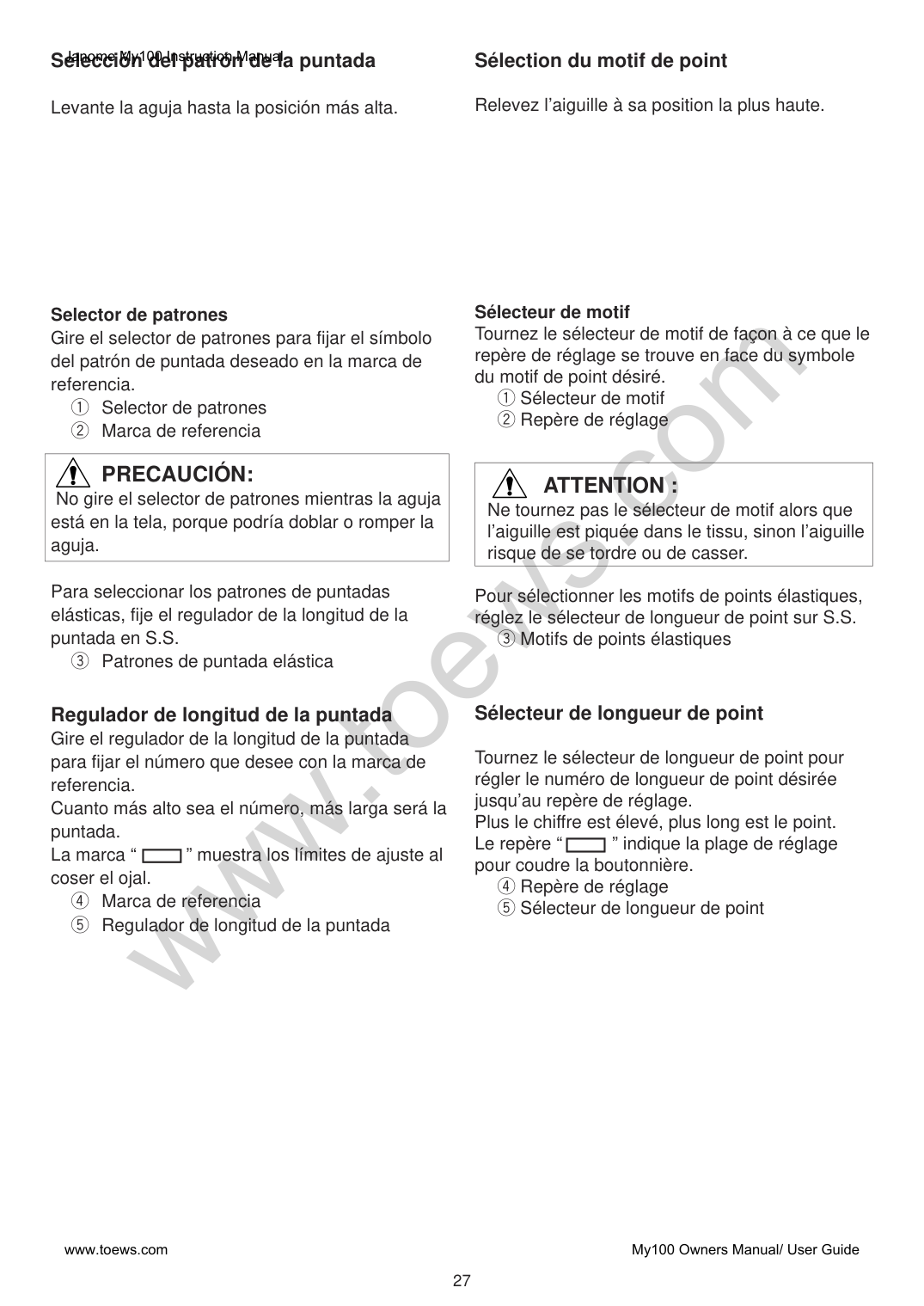

###### Selección del patrón de la puntada
Janome My100 Instruction Manual
Levante la aguja hasta la posición más alta.
Sélection du motif de point Relevez l’aiguille à sa position la plus haute.
www.toews.com
Sélecteur de motif Tournez le sélecteur de motif de façon à ce que le repère de réglage se trouve en face du symbole du motif de point désiré.
Selector de patrones Gire el selector de patrones para fijar el símbolo del patrón de puntada deseado en la marca de referencia.
q Sélecteur de motif w Repère de réglage
q Selector de patrones w Marca de referencia
|PRECAUCIÓN:
No gire el selector de patrones mientras la aguja está en la tela, porque podría doblar o romper la aguja.
| |---|
|ATTENTION : Ne tournez pas le sélecteur de motif alors que l’aiguille est piquée dans le tissu, sinon l’aiguille risque de se tordre ou de casser.
| |---|
Para seleccionar los patrones de puntadas elásticas, fije el regulador de la longitud de la puntada en S.S.
Pour sélectionner les motifs de points élastiques, réglez le sélecteur de longueur de point sur S.S.
e Motifs de points élastiques
e Patrones de puntada elástica
###### Sélecteur de longueur de point
Regulador de longitud de la puntada Gire el regulador de la longitud de la puntada para fijar el número que desee con la marca de referencia. Cuanto más alto sea el número, más larga será la puntada. La marca “ ” muestra los límites de ajuste al coser el ojal.
Tournez le sélecteur de longueur de point pour régler le numéro de longueur de point désirée jusqu’au repère de réglage. Plus le chiffre est élevé, plus long est le point. Le repère “ ” indique la plage de réglage pour coudre la boutonnière. r Repère de réglage t Sélecteur de longueur de point
| | |---|
| | |---|
r Marca de referencia t Regulador de longitud de la puntada
Janome My100 Instruction Manual

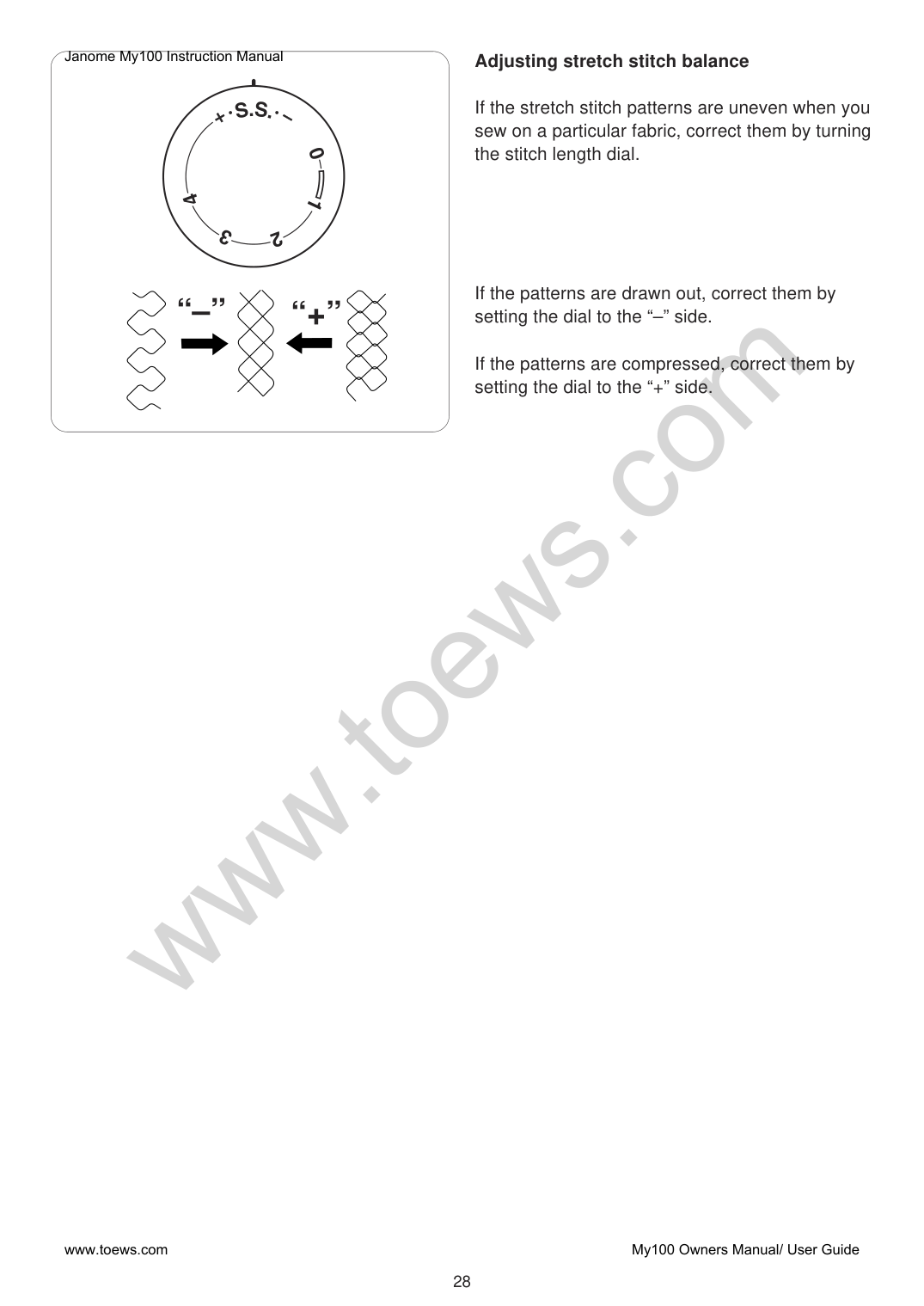

######### Adjusting stretch stitch balance
If the stretch stitch patterns are uneven when you sew on a particular fabric, correct them by turning the stitch length dial.
www.toews.com
If the patterns are drawn out, correct them by setting the dial to the “–” side.
“+”“–”
If the patterns are compressed, correct them by setting the dial to the “+” side.

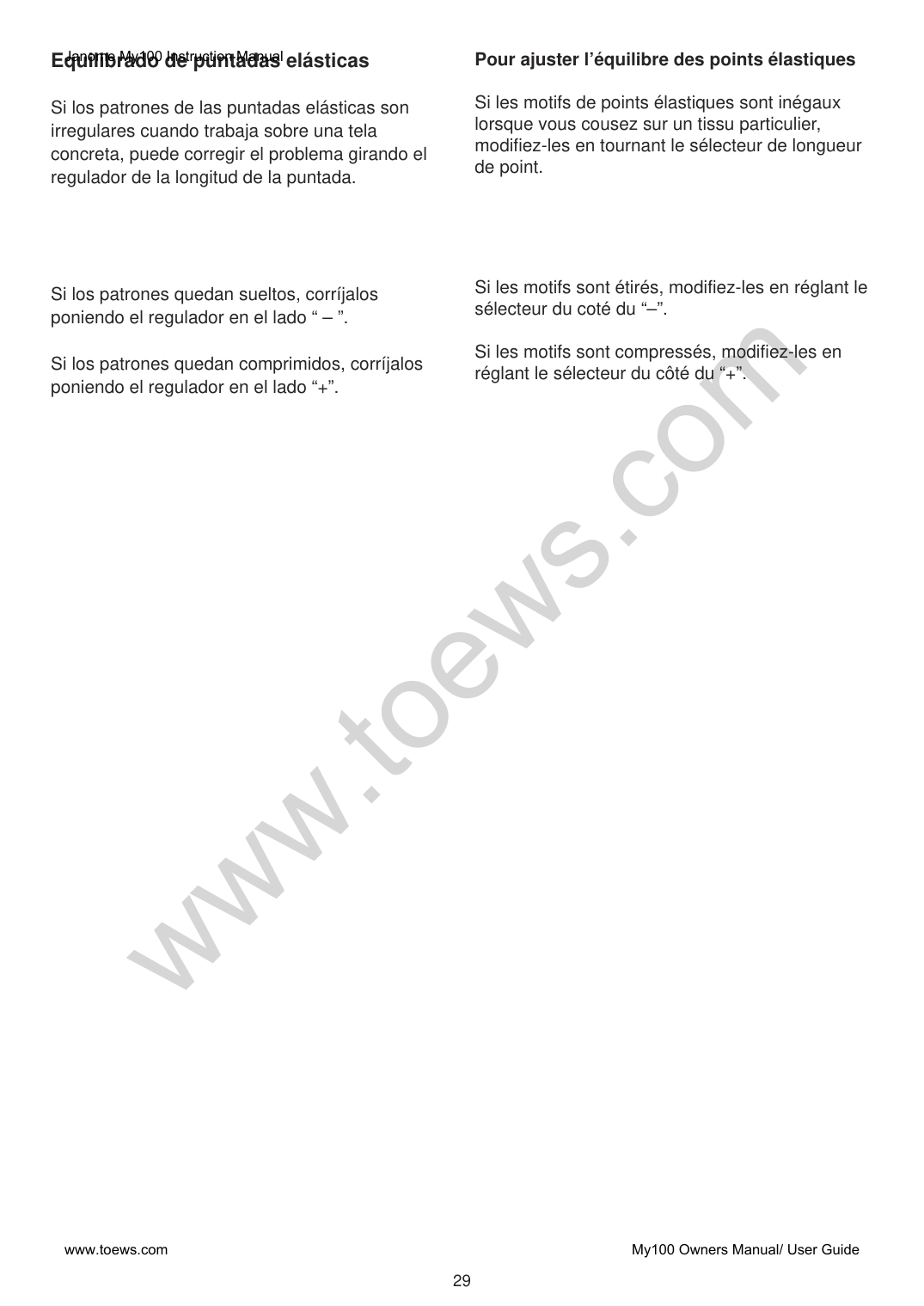

###### Equilibrado de puntadas elásticas
Janome My100 Instruction Manual
Si los patrones de las puntadas elásticas son irregulares cuando trabaja sobre una tela concreta, puede corregir el problema girando el regulador de la longitud de la puntada.
######### Pour ajuster l’équilibre des points élastiques
Si les motifs de points élastiques sont inégaux lorsque vous cousez sur un tissu particulier, modifiez-les en tournant le sélecteur de longueur de point.
Si les motifs sont étirés, modifiez-les en réglant le sélecteur du coté du “–”.
www.toews.com
Si los patrones quedan sueltos, corríjalos poniendo el regulador en el lado “ – ”.
Si les motifs sont compressés, modifiez-les en réglant le sélecteur du côté du “+”.
Si los patrones quedan comprimidos, corríjalos poniendo el regulador en el lado “+”.

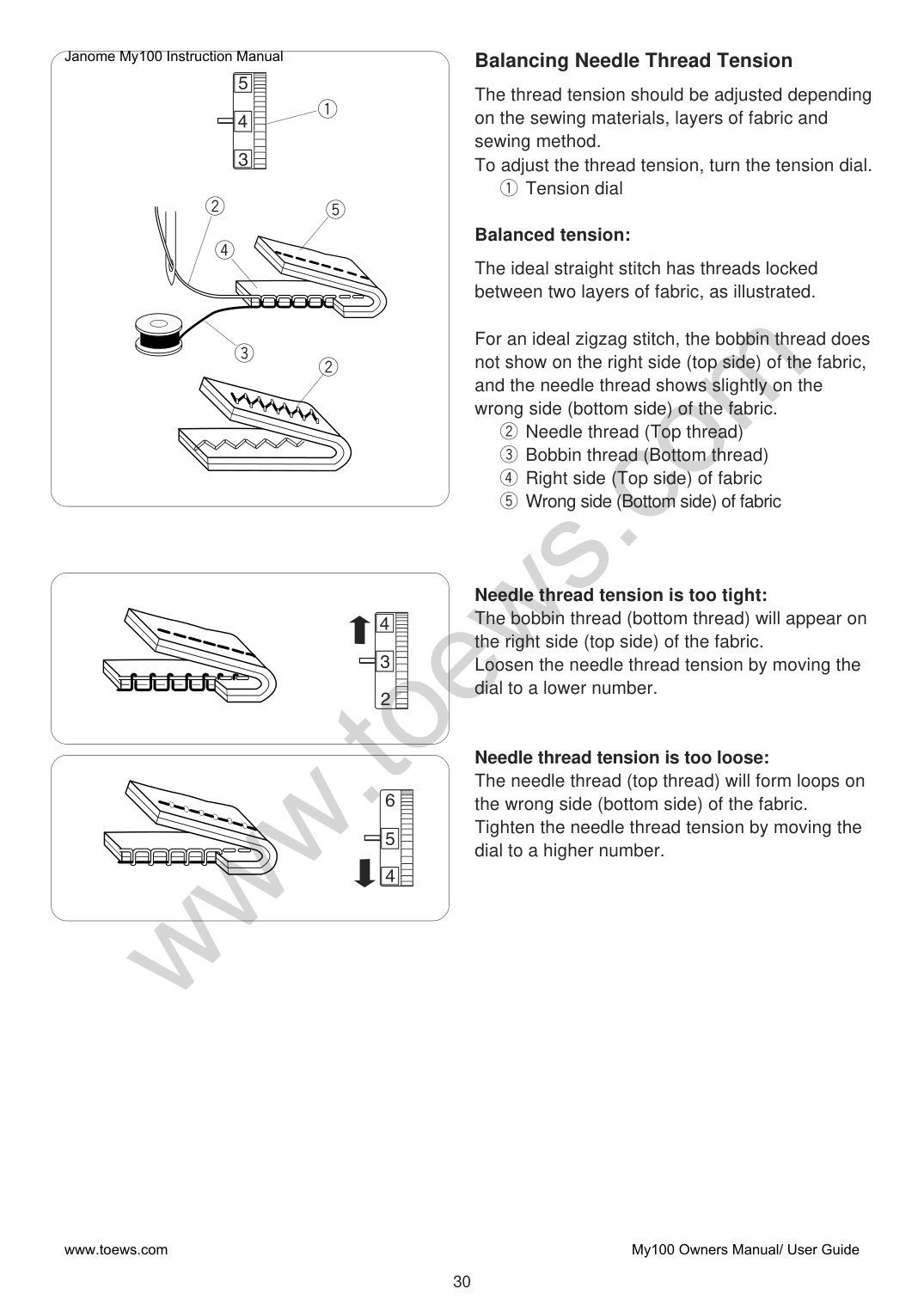

###### Balancing Needle Thread Tension
Janome My100 Instruction Manual
| | | |---|---| | | | | | | | | | | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |---|---| | | | | | | | | |
The thread tension should be adjusted depending on the sewing materials, layers of fabric and sewing method. To adjust the thread tension, turn the tension dial.
q
Balanced tension:
The ideal straight stitch has threads locked between two layers of fabric, as illustrated.
For an ideal zigzag stitch, the bobbin thread does not show on the right side (top side) of the fabric, and the needle thread shows slightly on the wrong side (bottom side) of the fabric.
w Needle thread (Top thread) e Bobbin thread (Bottom thread)
w
t
r
www.toews.com
e
w
Needle thread tension is too tight: The bobbin thread (bottom thread) will appear on the right side (top side) of the fabric. Loosen the needle thread tension by moving the dial to a lower number.
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |---|---| | | | | | | | | |
Needle thread tension is too loose: The needle thread (top thread) will form loops on the wrong side (bottom side) of the fabric. Tighten the needle thread tension by moving the dial to a higher number.
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
###### Équilibrage de la tension du fil d'aiguille
Janome My100 Instruction Manual

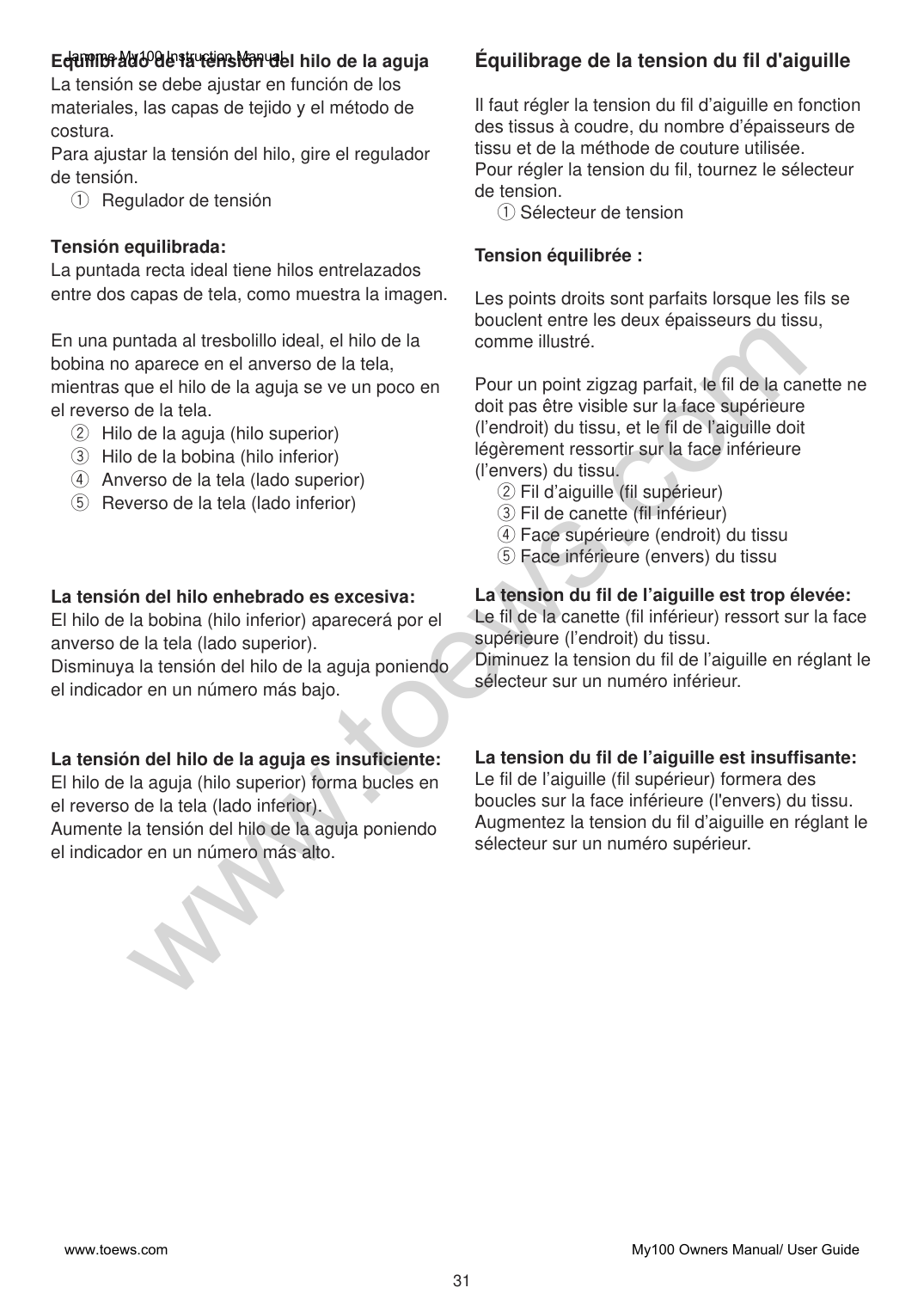

Equilibrado de la tensión del hilo de la aguja La tensión se debe ajustar en función de los materiales, las capas de tejido y el método de costura. Para ajustar la tensión del hilo, gire el regulador de tensión.
Il faut régler la tension du fil d’aiguille en fonction des tissus à coudre, du nombre d’épaisseurs de tissu et de la méthode de couture utilisée. Pour régler la tension du fil, tournez le sélecteur de tension.
Tensión equilibrada: La puntada recta ideal tiene hilos entrelazados entre dos capas de tela, como muestra la imagen.
En una puntada al tresbolillo ideal, el hilo de la bobina no aparece en el anverso de la tela, mientras que el hilo de la aguja se ve un poco en el reverso de la tela.
w Hilo de la aguja (hilo superior) e Hilo de la bobina (hilo inferior)
Tension équilibrée :
Les points droits sont parfaits lorsque les fils se bouclent entre les deux épaisseurs du tissu, comme illustré.
Pour un point zigzag parfait, le fil de la canette ne doit pas être visible sur la face supérieure (l’endroit) du tissu, et le fil de l’aiguille doit légèrement ressortir sur la face inférieure (l’envers) du tissu.
w Fil d’aiguille (fil supérieur) e Fil de canette (fil inférieur)
www.toews.com
La tension du fil de l’aiguille est trop élevée: Le fil de la canette (fil inférieur) ressort sur la face supérieure (l’endroit) du tissu. Diminuez la tension du fil de l’aiguille en réglant le sélecteur sur un numéro inférieur.
La tensión del hilo enhebrado es excesiva: El hilo de la bobina (hilo inferior) aparecerá por el anverso de la tela (lado superior). Disminuya la tensión del hilo de la aguja poniendo el indicador en un número más bajo.
La tension du fil de l’aiguille est insuffisante: Le fil de l’aiguille (fil supérieur) formera des boucles sur la face inférieure (l'envers) du tissu. Augmentez la tension du fil d’aiguille en réglant le sélecteur sur un numéro supérieur.
La tensión del hilo de la aguja es insuficiente: El hilo de la aguja (hilo superior) forma bucles en el reverso de la tela (lado inferior). Aumente la tensión del hilo de la aguja poniendo el indicador en un número más alto.

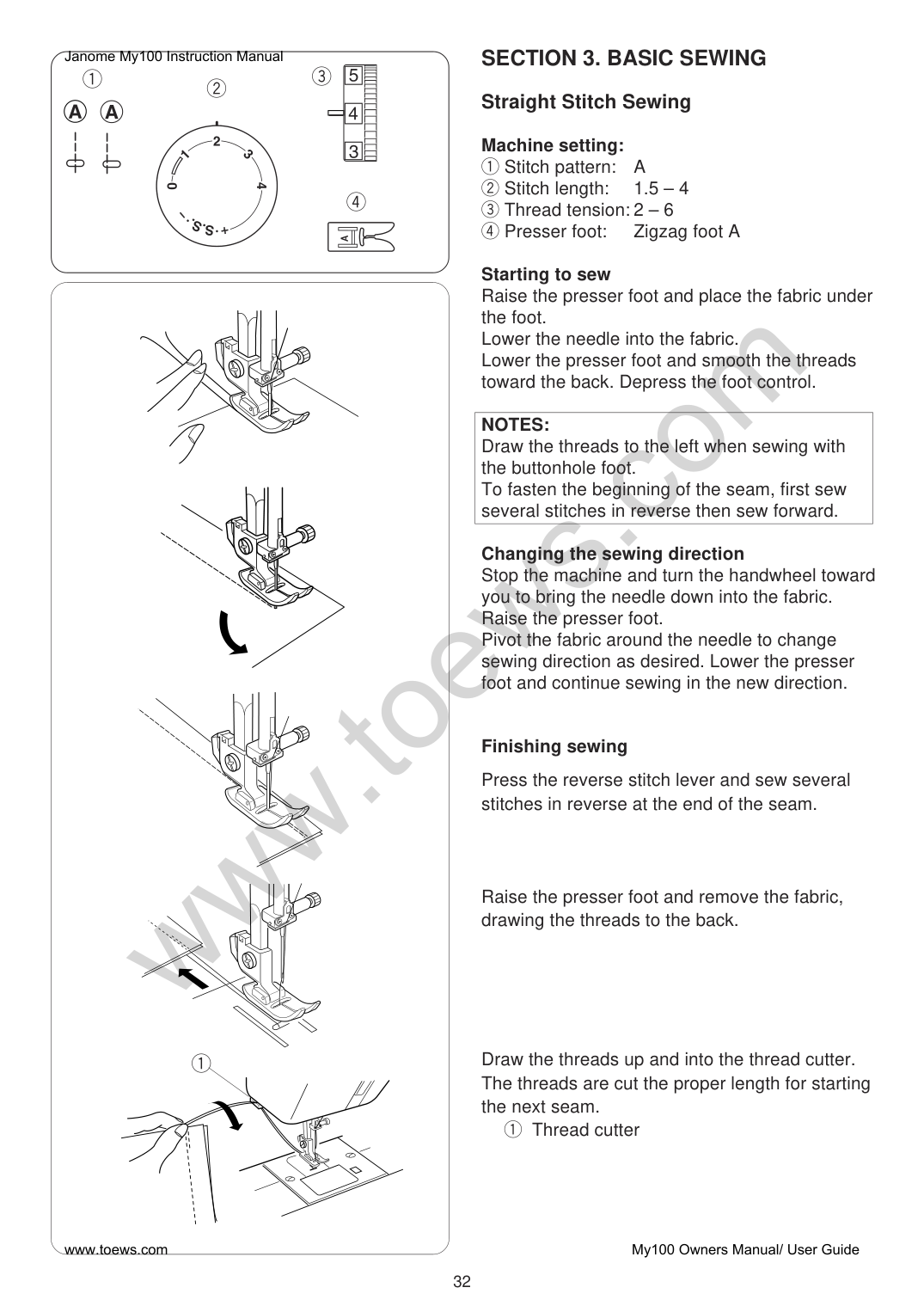

SECTION 3. BASIC SEWING Straight Stitch Sewing Machine setting: q Stitch pattern: A w Stitch length: 1.5 – 4 e Thread tension: 2 – 6 r Presser foot: Zigzag foot A Starting to sew Raise the presser foot and place the fabric under the foot. Lower the needle into the fabric. Lower the presser foot and smooth the threads toward the back. Depress the foot control.
Janome My100 Instruction Manual
| | | |---|---| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |---|---| | | | | | | | | |
e
q
w
r
| | | | |---|---|---| | | | | | | | |
www.toews.com
|NOTES: Draw the threads to the left when sewing with the buttonhole foot. To fasten the beginning of the seam, first sew several stitches in reverse then sew forward.| |---|
Changing the sewing direction Stop the machine and turn the handwheel toward you to bring the needle down into the fabric. Raise the presser foot. Pivot the fabric around the needle to change sewing direction as desired. Lower the presser foot and continue sewing in the new direction.
Finishing sewing
Press the reverse stitch lever and sew several stitches in reverse at the end of the seam.
Raise the presser foot and remove the fabric, drawing the threads to the back.
Draw the threads up and into the thread cutter. The threads are cut the proper length for starting the next seam.
q
q Thread cutter

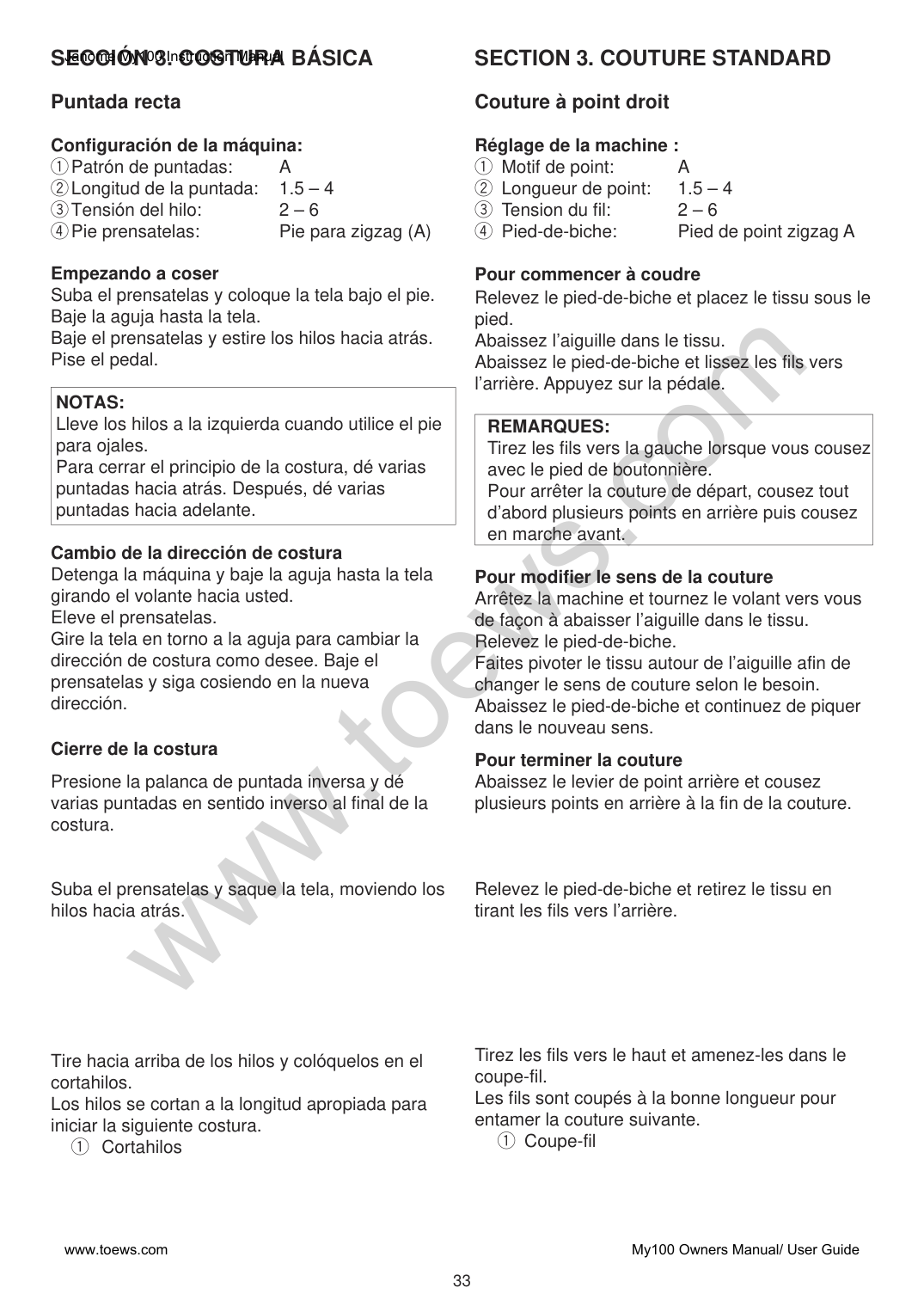

#### SECCIÓN 3. COSTURA BÁSICAPuntada recta
Janome My100 Instruction Manual
Configuración de la máquina: qPatrón de puntadas: A wLongitud de la puntada: 1.5 – 4
#### SECTION 3. COUTURE STANDARD Couture à point droit Réglage de la machine :
Empezando a coser Suba el prensatelas y coloque la tela bajo el pie. Baje la aguja hasta la tela. Baje el prensatelas y estire los hilos hacia atrás. Pise el pedal.
Pour commencer à coudre Relevez le pied-de-biche et placez le tissu sous le pied. Abaissez l’aiguille dans le tissu. Abaissez le pied-de-biche et lissez les fils vers l’arrière. Appuyez sur la pédale.
www.toews.com
|NOTAS: Lleve los hilos a la izquierda cuando utilice el pie para ojales. Para cerrar el principio de la costura, dé varias puntadas hacia atrás. Después, dé varias puntadas hacia adelante.| |---|
|REMARQUES: Tirez les fils vers la gauche lorsque vous cousez avec le pied de boutonnière. Pour arrêter la couture de départ, cousez tout d’abord plusieurs points en arrière puis cousez en marche avant.| |---|
Cambio de la dirección de costura Detenga la máquina y baje la aguja hasta la tela girando el volante hacia usted. Eleve el prensatelas. Gire la tela en torno a la aguja para cambiar la dirección de costura como desee. Baje el prensatelas y siga cosiendo en la nueva dirección.
Pour modifier le sens de la couture Arrêtez la machine et tournez le volant vers vous de façon à abaisser l’aiguille dans le tissu. Relevez le pied-de-biche. Faites pivoter le tissu autour de l’aiguille afin de changer le sens de couture selon le besoin. Abaissez le pied-de-biche et continuez de piquer dans le nouveau sens.
######### Cierre de la costura
Pour terminer la couture Abaissez le levier de point arrière et cousez plusieurs points en arrière à la fin de la couture.
Presione la palanca de puntada inversa y dé varias puntadas en sentido inverso al final de la costura.
Suba el prensatelas y saque la tela, moviendo los hilos hacia atrás.
Relevez le pied-de-biche et retirez le tissu en tirant les fils vers l’arrière.
Tire hacia arriba de los hilos y colóquelos en el cortahilos. Los hilos se cortan a la longitud apropiada para iniciar la siguiente costura.
q Cortahilos
Tirez les fils vers le haut et amenez-les dans le coupe-fil. Les fils sont coupés à la bonne longueur pour entamer la couture suivante.
q Coupe-fil

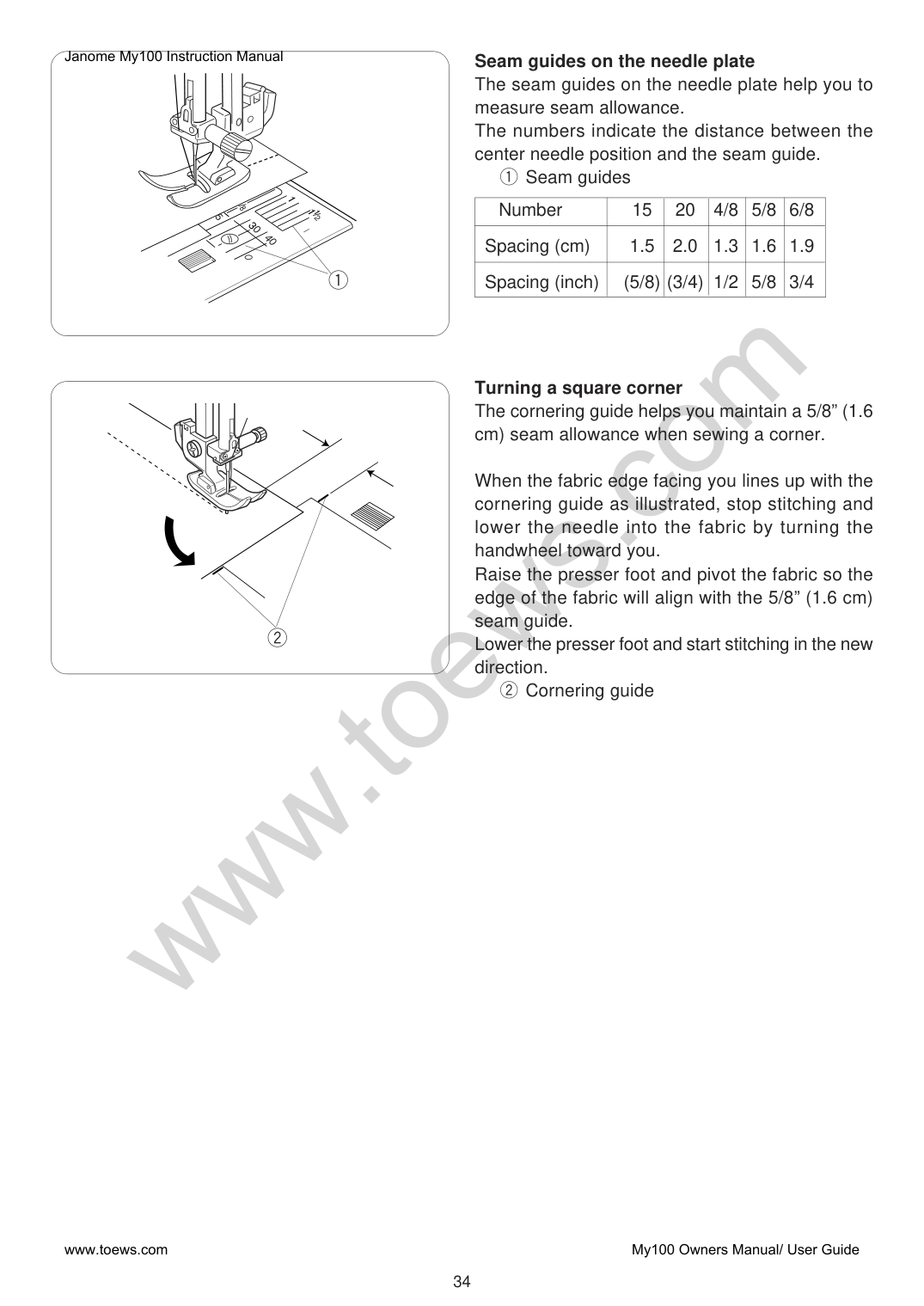

Seam guides on the needle plate The seam guides on the needle plate help you to measure seam allowance. The numbers indicate the distance between the center needle position and the seam guide.
q Seam guides
|Number|15|20|4/8|5/8|6/8| |---|---|---|---|---|---| |Spacing (cm)|1.5|2.0|1.3|1.6|1.9| |Spacing (inch)|(5/8)|(3/4)|1/2|5/8|3/4|
####### q
www.toews.com
Turning a square corner The cornering guide helps you maintain a 5/8” (1.6 cm) seam allowance when sewing a corner.
When the fabric edge facing you lines up with the cornering guide as illustrated, stop stitching and lower the needle into the fabric by turning the handwheel toward you. Raise the presser foot and pivot the fabric so the edge of the fabric will align with the 5/8” (1.6 cm) seam guide. Lower the presser foot and start stitching in the new direction.
####### w
w Cornering guide

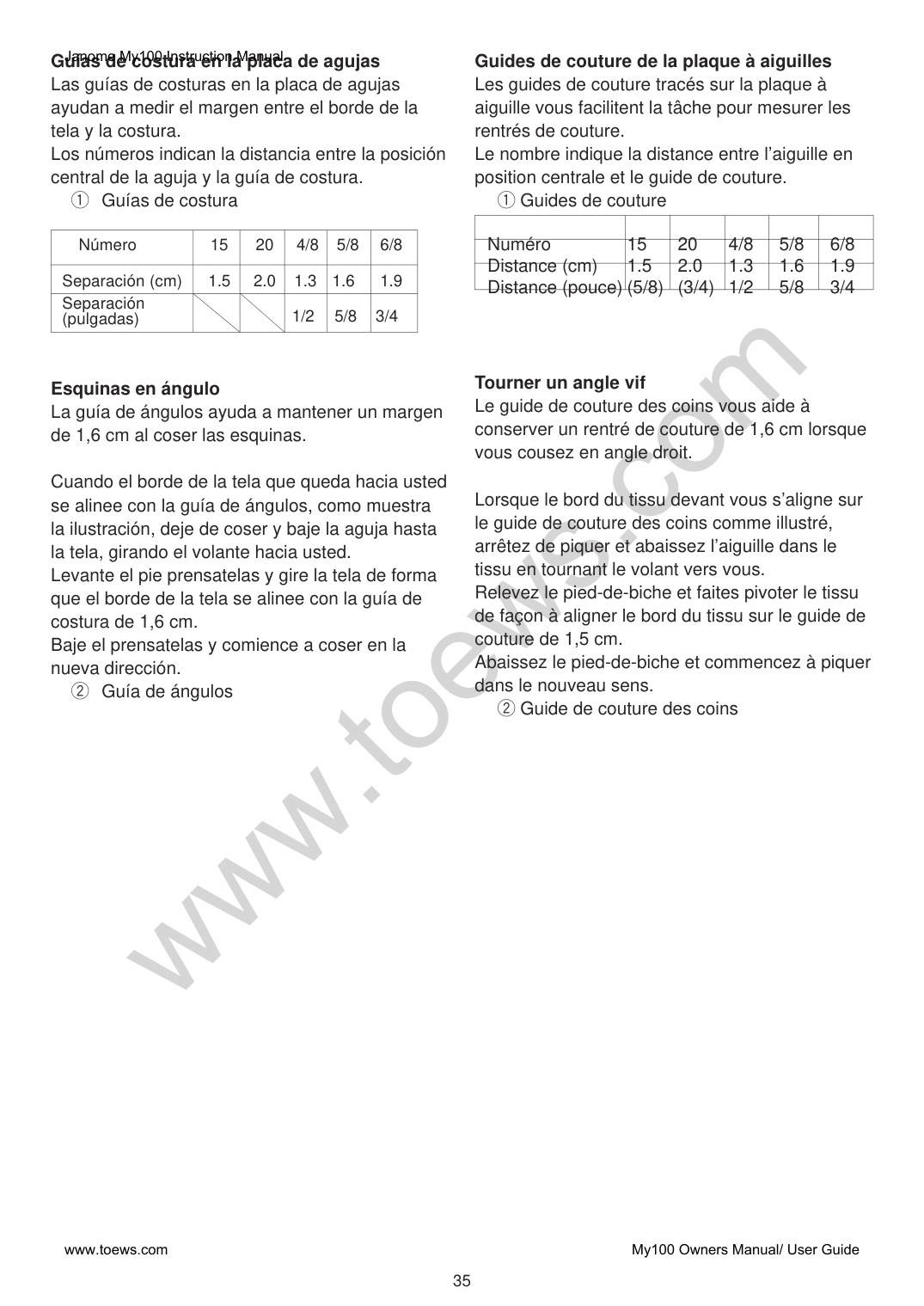

Guides de couture de la plaque à aiguilles Les guides de couture tracés sur la plaque à aiguille vous facilitent la tâche pour mesurer les rentrés de couture. Le nombre indique la distance entre l’aiguille en position centrale et le guide de couture.
Guías de costura en la placa de agujas Las guías de costuras en la placa de agujas ayudan a medir el margen entre el borde de la tela y la costura. Los números indican la distancia entre la posición central de la aguja y la guía de costura.
q Guides de couture
q Guías de costura
| | | | | | | |---|---|---|---|---|---| |Numéro|15|20|4/8|5/8|6/8| |Distance (cm) Distance (pouce)|1.5 (5/8)|2.0 (3/4)|1.3 1/2|1.6 5/8|1.9 3/4|
|Número|15|20|4/8|5/8|6/8|
|---|---|---|---|---|---| |Separación (cm)|1.5|2.0|1.3|1.6|1.9| |Separación (pulgadas)| | |1/2|5/8|3/4|
www.toews.com
Tourner un angle vif Le guide de couture des coins vous aide à conserver un rentré de couture de 1,6 cm lorsque vous cousez en angle droit.
Esquinas en ángulo La guía de ángulos ayuda a mantener un margen de 1,6 cm al coser las esquinas.
Cuando el borde de la tela que queda hacia usted se alinee con la guía de ángulos, como muestra la ilustración, deje de coser y baje la aguja hasta la tela, girando el volante hacia usted. Levante el pie prensatelas y gire la tela de forma que el borde de la tela se alinee con la guía de costura de 1,6 cm. Baje el prensatelas y comience a coser en la nueva dirección.
Lorsque le bord du tissu devant vous s’aligne sur le guide de couture des coins comme illustré, arrêtez de piquer et abaissez l’aiguille dans le tissu en tournant le volant vers vous. Relevez le pied-de-biche et faites pivoter le tissu de façon à aligner le bord du tissu sur le guide de couture de 1,5 cm. Abaissez le pied-de-biche et commencez à piquer dans le nouveau sens.
w Guía de ángulos
w Guide de couture des coins

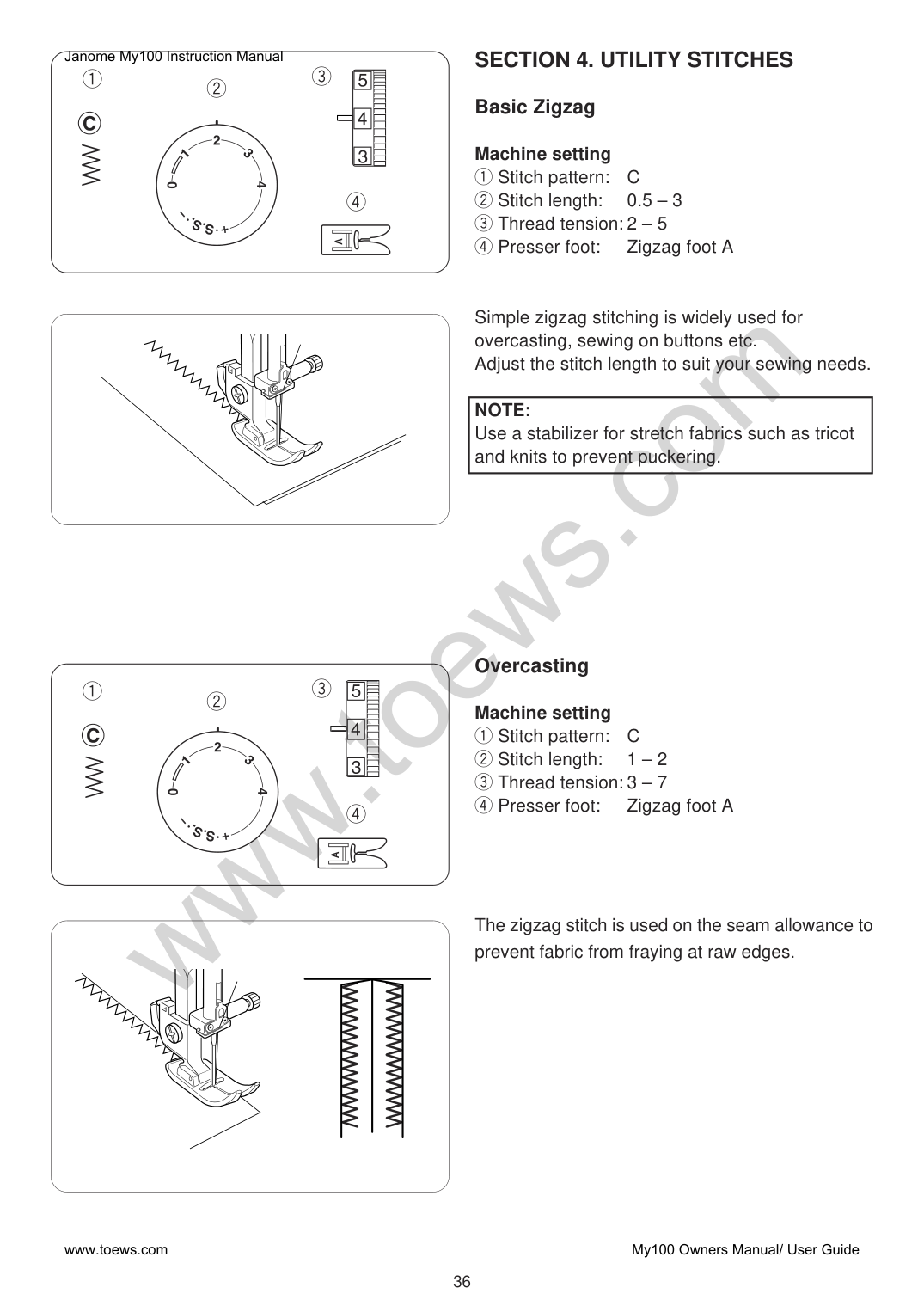

#### SECTION 4. UTILITY STITCHES Basic Zigzag Machine setting
Janome My100 Instruction Manual
e
q
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |---|---| | | |
| | | | | |
w
r Presser foot: Zigzag foot A
Simple zigzag stitching is widely used for overcasting, sewing on buttons etc. Adjust the stitch length to suit your sewing needs.
|NOTE: Use a stabilizer for stretch fabrics such as tricot and knits to prevent puckering.| |---|
Overcasting
Machine setting
e Thread tension: 3 – 7
r
| | | | |---|---|---| | | | | | | | |
www.toews.com
e
| | | |---|---| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
q
| | | |---|---| | | | | | | | | |
w
r
| | | | |---|---|---| | | | | | | | |
The zigzag stitch is used on the seam allowance to prevent fabric from fraying at raw edges.

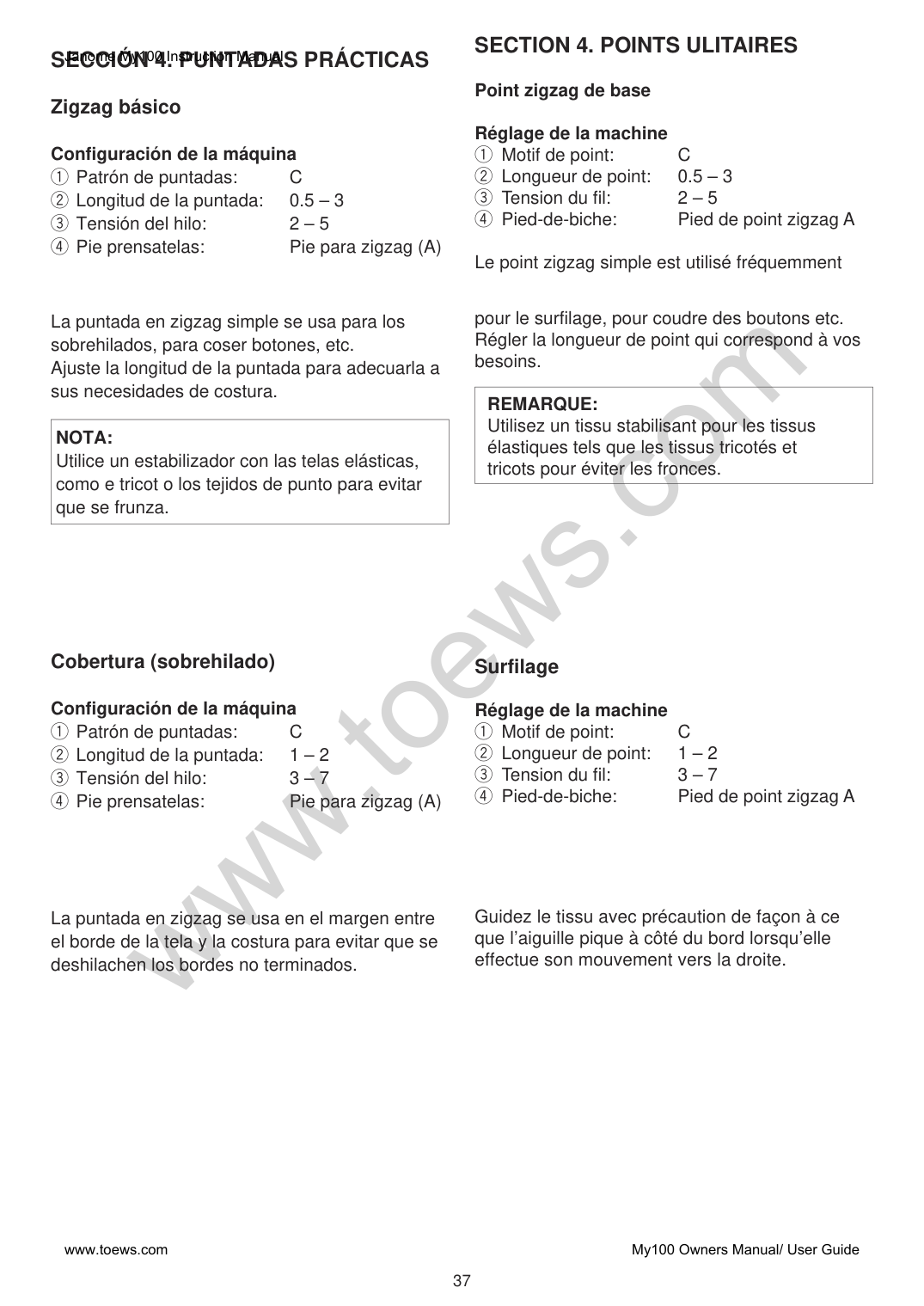

#### SECCIÓN 4. PUNTADAS PRÁCTICASZigzag básico
Janome My100 Instruction Manual
Configuración de la máquina q Patrón de puntadas: C
Cobertura (sobrehilado)
Configuración de la máquina
w Longitud de la puntada: 1 – 2 e Tensión del hilo: 3 – 7
SECTION 4. POINTS ULITAIRES Point zigzag de base Réglage de la machine
r Pied-de-biche: Pied de point zigzag A Le point zigzag simple est utilisé fréquemment
pour le surfilage, pour coudre des boutons etc. Régler la longueur de point qui correspond à vos besoins.
|REMARQUE: Utilisez un tissu stabilisant pour les tissus élastiques tels que les tissus tricotés et tricots pour éviter les fronces.| |---|
Surfilage Réglage de la machine
e Tension du fil: 3 – 7
www.toews.com
La puntada en zigzag simple se usa para los sobrehilados, para coser botones, etc. Ajuste la longitud de la puntada para adecuarla a sus necesidades de costura.
|NOTA:
Utilice un estabilizador con las telas elásticas, como e tricot o los tejidos de punto para evitar que se frunza.| |---|
Guidez le tissu avec précaution de façon à ce que l’aiguille pique à côté du bord lorsqu’elle effectue son mouvement vers la droite.
La puntada en zigzag se usa en el margen entre el borde de la tela y la costura para evitar que se deshilachen los bordes no terminados.

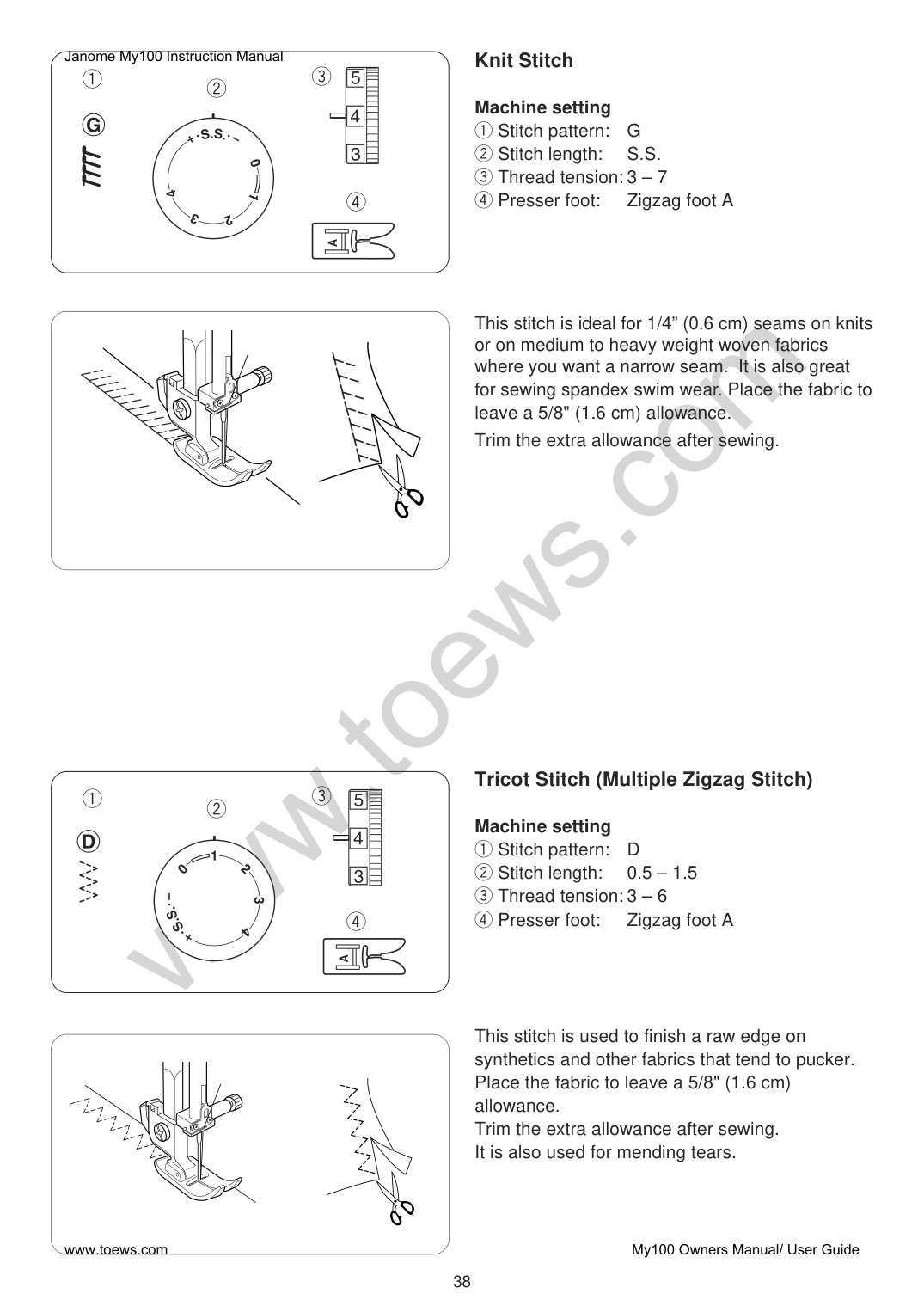

###### Knit Stitch
Janome My100 Instruction Manual
e
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |---|---| | | | | | | | | |
q
w
######### Machine setting
r
| | | | |---|---|---|
| | | | | | | |
www.toews.com
This stitch is ideal for 1/4” (0.6 cm) seams on knits or on medium to heavy weight woven fabrics where you want a narrow seam. It is also great for sewing spandex swim wear. Place the fabric to leave a 5/8" (1.6 cm) allowance. Trim the extra allowance after sewing.
###### Tricot Stitch (Multiple Zigzag Stitch)
e
q
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |---|---| | | | | | | | | |
w
######### Machine setting
r
| | | | |---|---|---| | | | | | | | |
This stitch is used to finish a raw edge on synthetics and other fabrics that tend to pucker. Place the fabric to leave a 5/8" (1.6 cm) allowance. Trim the extra allowance after sewing. It is also used for mending tears.

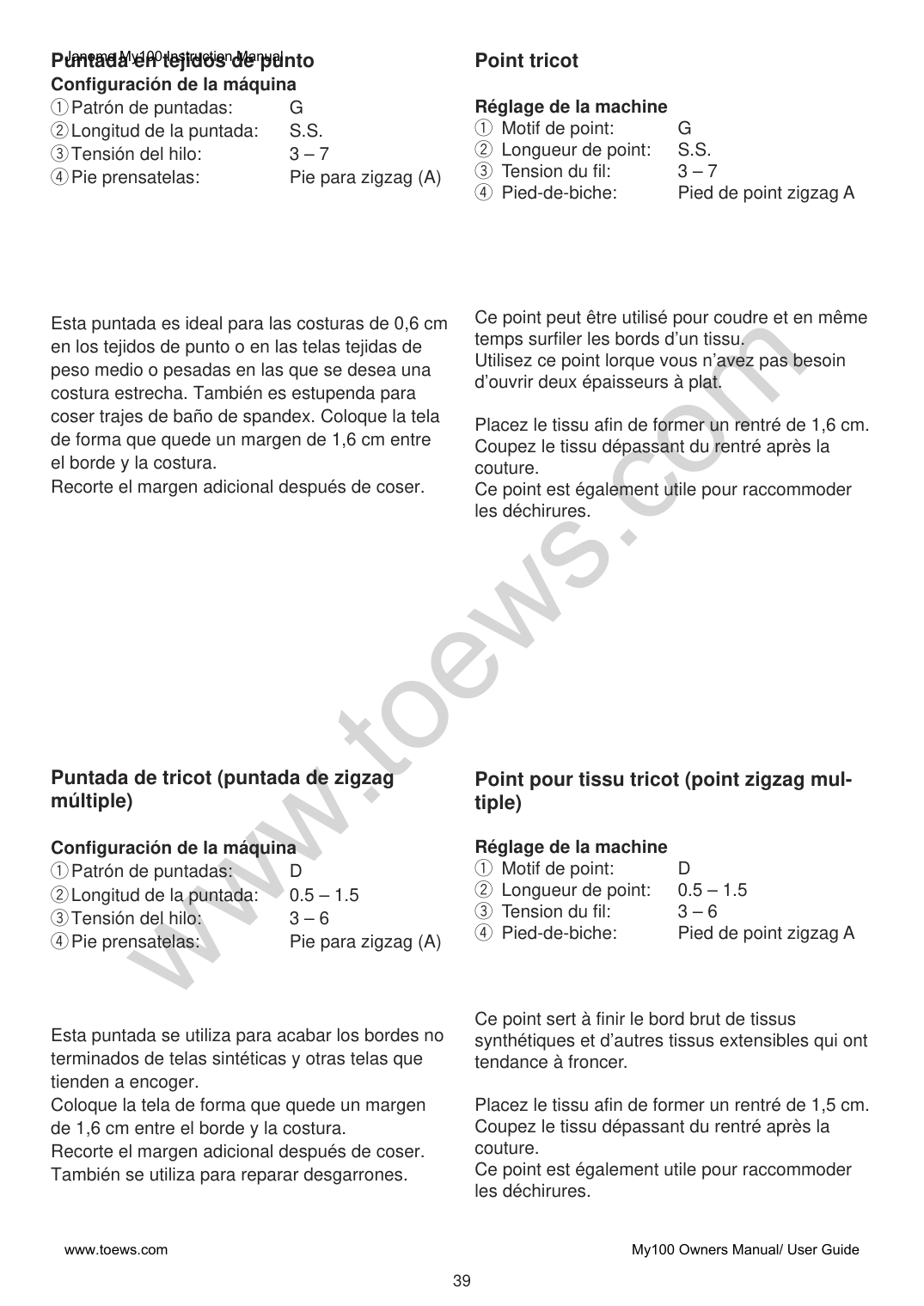

Puntada en tejidos de punto Configuración de la máquina qPatrón de puntadas: G wLongitud de la puntada: S.S.
Janome My100 Instruction Manual
###### Point tricot
######### Réglage de la machine
www.toews.com
Esta puntada es ideal para las costuras de 0,6 cm en los tejidos de punto o en las telas tejidas de peso medio o pesadas en las que se desea una costura estrecha. También es estupenda para coser trajes de baño de spandex. Coloque la tela de forma que quede un margen de 1,6 cm entre el borde y la costura. Recorte el margen adicional después de coser.
Ce point peut être utilisé pour coudre et en même temps surfiler les bords d’un tissu. Utilisez ce point lorque vous n’avez pas besoin d’ouvrir deux épaisseurs à plat.
###### Puntada de tricot (puntada de zigzag múltiple)
###### Point pour tissu tricot (point zigzag multiple)
######### Réglage de la machine
Configuración de la máquina qPatrón de puntadas: D wLongitud de la puntada: 0.5 – 1.5 eTensión del hilo: 3 – 6 rPie prensatelas: Pie para zigzag (A)
Ce point sert à finir le bord brut de tissus synthétiques et d’autres tissus extensibles qui ont tendance à froncer.
Esta puntada se utiliza para acabar los bordes no terminados de telas sintéticas y otras telas que tienden a encoger. Coloque la tela de forma que quede un margen de 1,6 cm entre el borde y la costura. Recorte el margen adicional después de coser. También se utiliza para reparar desgarrones.

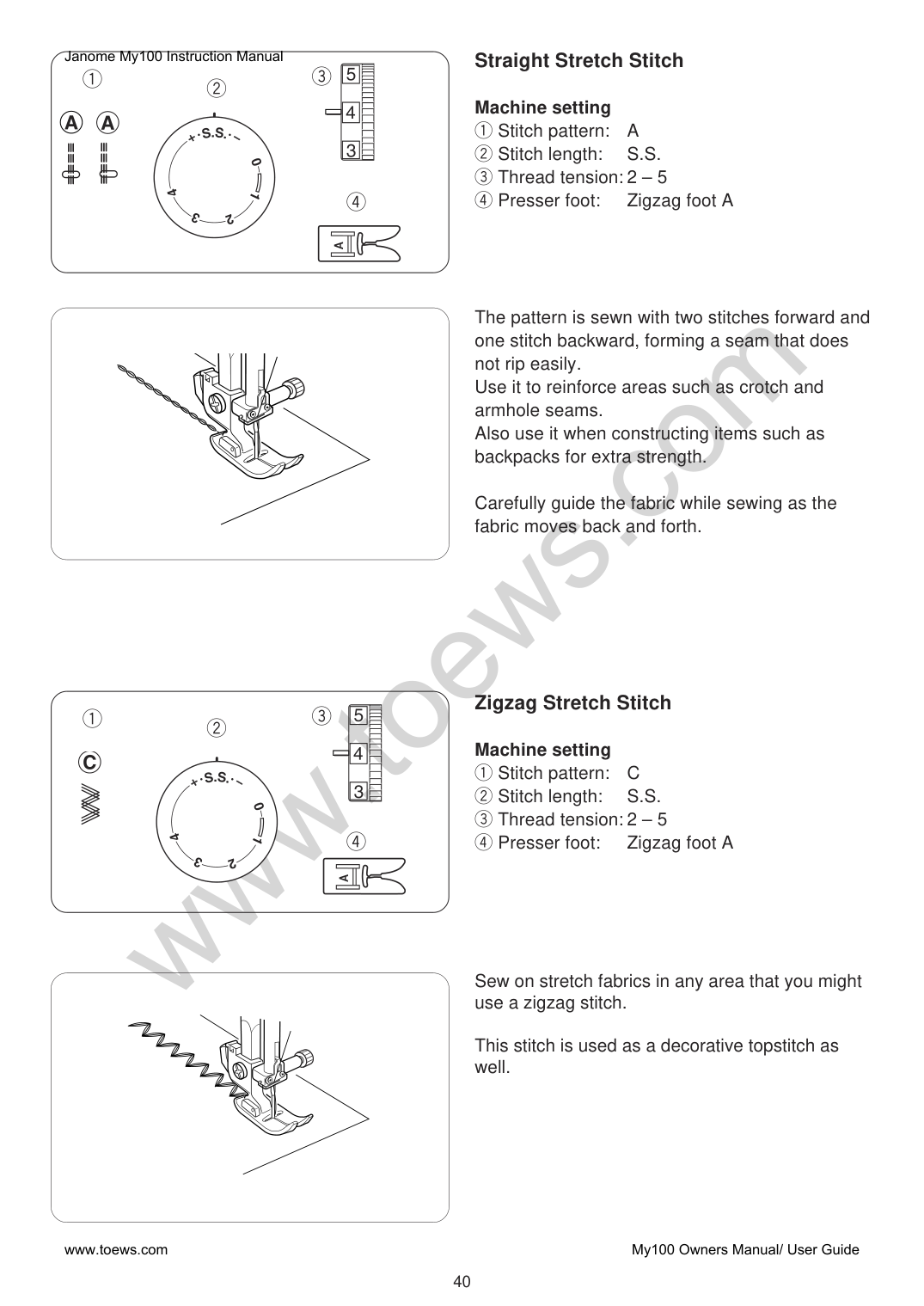

###### Straight Stretch Stitch
Janome My100 Instruction Manual
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |---|---| | | | | | | | | |
e
q
w
Machine setting q Stitch pattern: A w Stitch length: S.S. e Thread tension: 2 – 5 r Presser foot: Zigzag foot A
r
| | | | |---|---|---| | | | | | | | |
www.toews.com
The pattern is sewn with two stitches forward and one stitch backward, forming a seam that does not rip easily. Use it to reinforce areas such as crotch and armhole seams. Also use it when constructing items such as backpacks for extra strength.
Carefully guide the fabric while sewing as the fabric moves back and forth.
###### Zigzag Stretch Stitch
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
e
| | | |---|---| | | | | | | | | |
q
w
Machine setting q Stitch pattern: C w Stitch length: S.S. e Thread tension: 2 – 5 r Presser foot: Zigzag foot A
r
| | | | |---|---|---| | | | | | | | |
Sew on stretch fabrics in any area that you might use a zigzag stitch.
This stitch is used as a decorative topstitch as well.

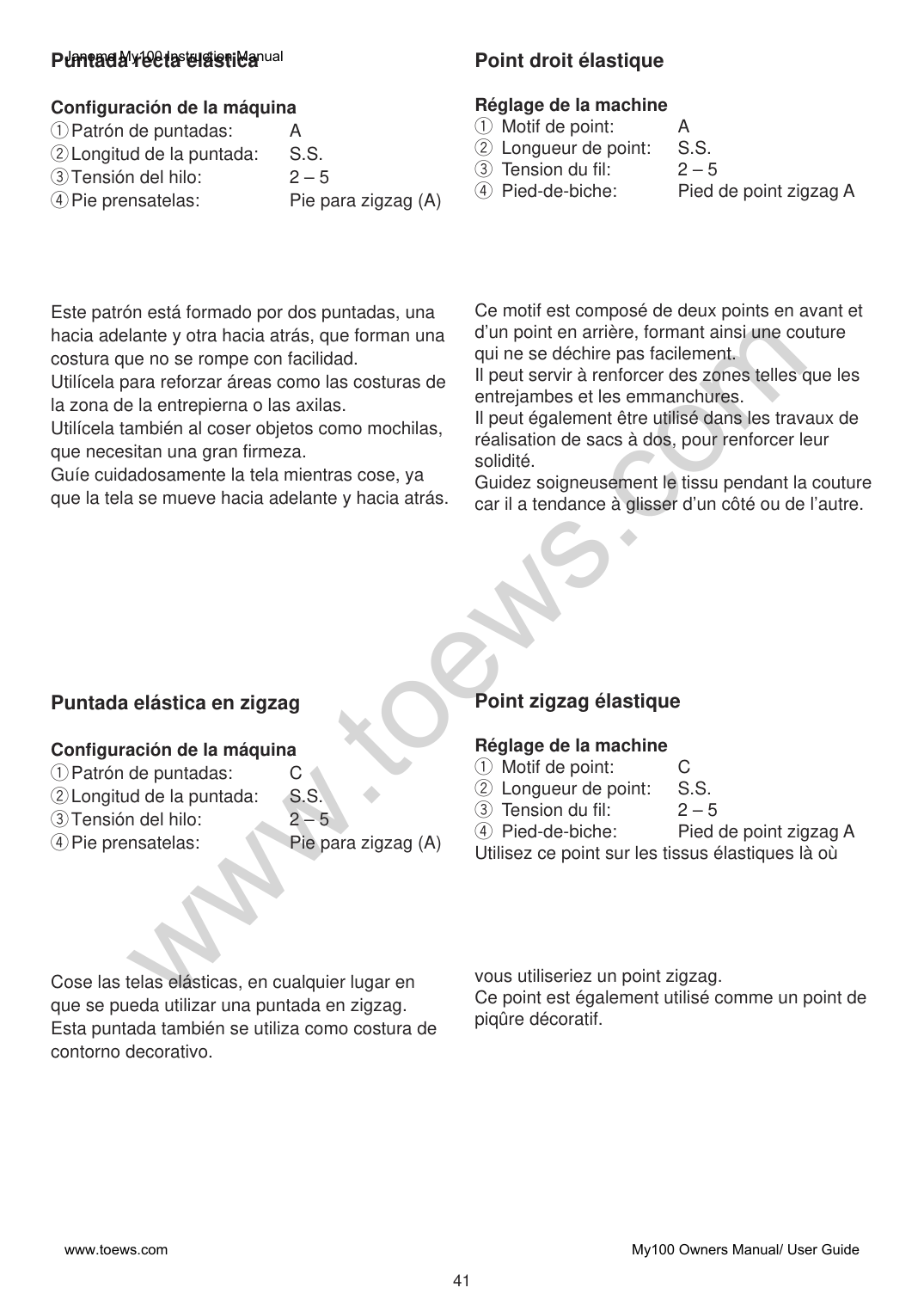

###### Puntada recta elástica
Janome My100 Instruction Manual
Configuración de la máquina qPatrón de puntadas: A wLongitud de la puntada: S.S. eTensión del hilo: 2 – 5 rPie prensatelas: Pie para zigzag (A)
Point droit élastique Réglage de la machine q Motif de point: A w Longueur de point: S.S. e Tension du fil: 2 – 5 r Pied-de-biche: Pied de point zigzag A
www.toews.com
Ce motif est composé de deux points en avant et d’un point en arrière, formant ainsi une couture qui ne se déchire pas facilement. Il peut servir à renforcer des zones telles que les entrejambes et les emmanchures. Il peut également être utilisé dans les travaux de réalisation de sacs à dos, pour renforcer leur solidité. Guidez soigneusement le tissu pendant la couture car il a tendance à glisser d’un côté ou de l’autre.
Este patrón está formado por dos puntadas, una hacia adelante y otra hacia atrás, que forman una costura que no se rompe con facilidad. Utilícela para reforzar áreas como las costuras de la zona de la entrepierna o las axilas. Utilícela también al coser objetos como mochilas, que necesitan una gran firmeza. Guíe cuidadosamente la tela mientras cose, ya que la tela se mueve hacia adelante y hacia atrás.
Point zigzag élastique Réglage de la machine q Motif de point: C w Longueur de point: S.S. e Tension du fil: 2 – 5 r Pied-de-biche: Pied de point zigzag A Utilisez ce point sur les tissus élastiques là où
###### Puntada elástica en zigzag
Configuración de la máquina qPatrón de puntadas: C wLongitud de la puntada: S.S. eTensión del hilo: 2 – 5 rPie prensatelas: Pie para zigzag (A)
vous utiliseriez un point zigzag. Ce point est également utilisé comme un point de piqûre décoratif.
Cose las telas elásticas, en cualquier lugar en que se pueda utilizar una puntada en zigzag. Esta puntada también se utiliza como costura de contorno decorativo.

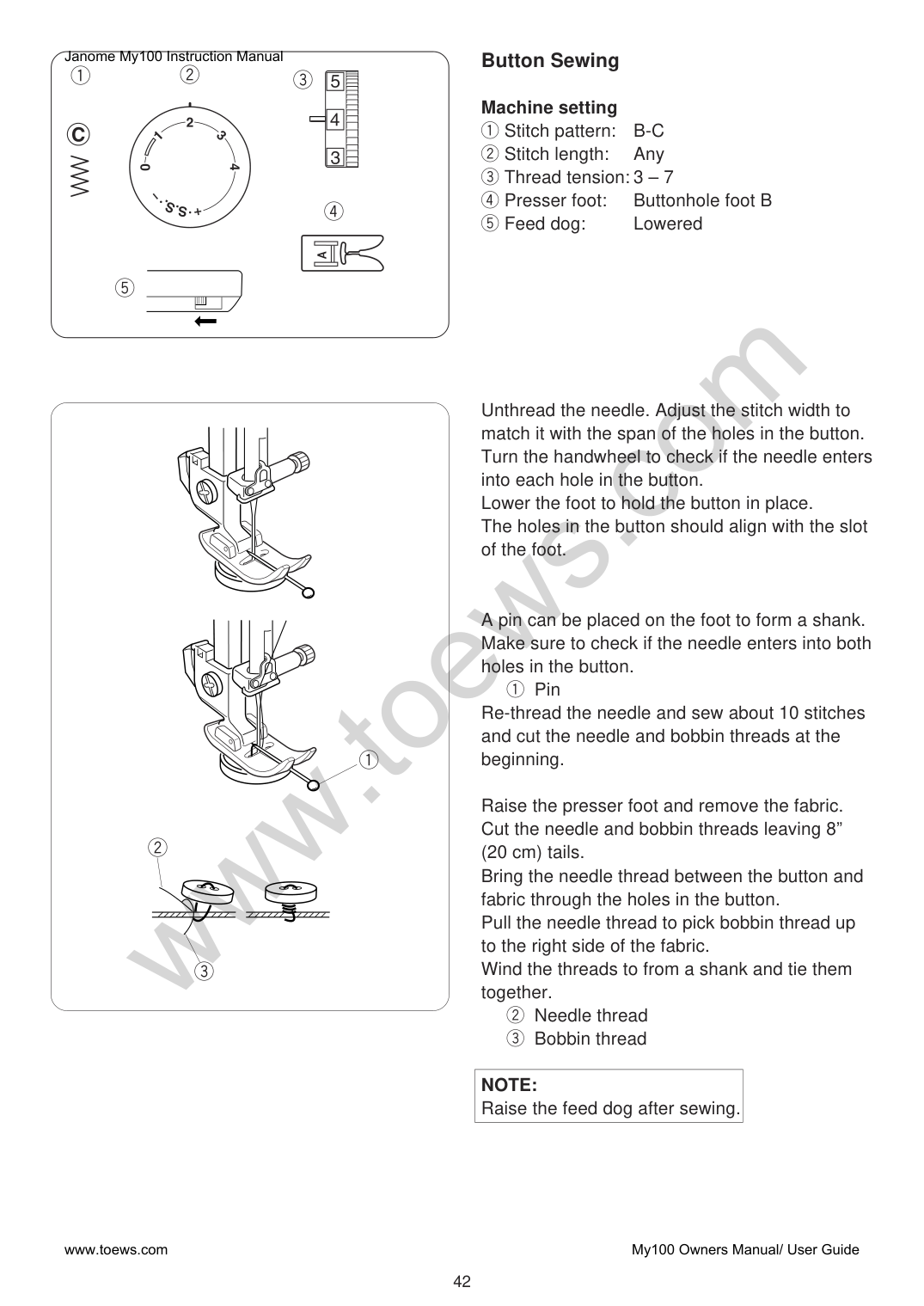

###### Button Sewing
Janome My100 Instruction Manual
####### w e
q
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | | | | | | | | | | | | |
| | | |---|---| | | | | | | | | |
######### Machine setting
####### r
| | | | |---|---|---| | | | | | | | |
####### t
www.toews.com
Unthread the needle. Adjust the stitch width to match it with the span of the holes in the button. Turn the handwheel to check if the needle enters into each hole in the button. Lower the foot to hold the button in place. The holes in the button should align with the slot of the foot.
A pin can be placed on the foot to form a shank. Make sure to check if the needle enters into both holes in the button.
q Pin Re-thread the needle and sew about 10 stitches and cut the needle and bobbin threads at the beginning.
####### q
Raise the presser foot and remove the fabric. Cut the needle and bobbin threads leaving 8” (20 cm) tails. Bring the needle thread between the button and fabric through the holes in the button. Pull the needle thread to pick bobbin thread up to the right side of the fabric. Wind the threads to from a shank and tie them together.
####### w
e
w Needle thread e Bobbin thread
|NOTE: Raise the feed dog after sewing.| |---|

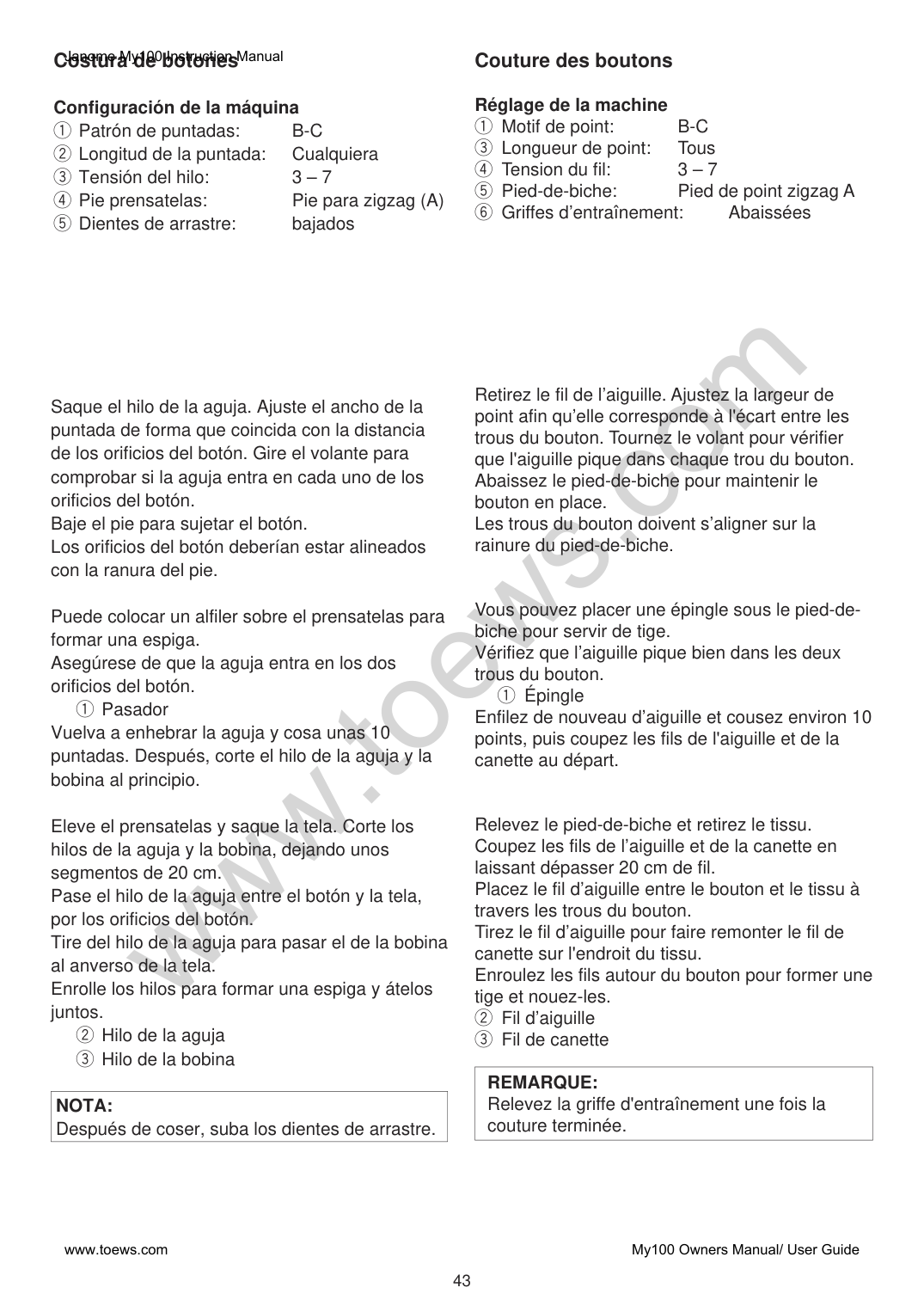

###### Costura de botones
Janome My100 Instruction Manual
Configuración de la máquina q Patrón de puntadas: B-C
###### Couture des boutons Réglage de la machine
www.toews.com
Retirez le fil de l’aiguille. Ajustez la largeur de point afin qu’elle corresponde à l'écart entre les trous du bouton. Tournez le volant pour vérifier que l'aiguille pique dans chaque trou du bouton. Abaissez le pied-de-biche pour maintenir le bouton en place. Les trous du bouton doivent s’aligner sur la rainure du pied-de-biche.
Saque el hilo de la aguja. Ajuste el ancho de la puntada de forma que coincida con la distancia de los orificios del botón. Gire el volante para comprobar si la aguja entra en cada uno de los orificios del botón. Baje el pie para sujetar el botón. Los orificios del botón deberían estar alineados con la ranura del pie.
Vous pouvez placer une épingle sous le pied-debiche pour servir de tige. Vérifiez que l’aiguille pique bien dans les deux trous du bouton. q Épingle Enfilez de nouveau d’aiguille et cousez environ 10 points, puis coupez les fils de l'aiguille et de la canette au départ.
Puede colocar un alfiler sobre el prensatelas para formar una espiga. Asegúrese de que la aguja entra en los dos orificios del botón. q Pasador Vuelva a enhebrar la aguja y cosa unas 10 puntadas. Después, corte el hilo de la aguja y la bobina al principio.
Relevez le pied-de-biche et retirez le tissu. Coupez les fils de l’aiguille et de la canette en laissant dépasser 20 cm de fil. Placez le fil d’aiguille entre le bouton et le tissu à travers les trous du bouton. Tirez le fil d’aiguille pour faire remonter le fil de canette sur l'endroit du tissu. Enroulez les fils autour du bouton pour former une tige et nouez-les. w Fil d’aiguille e Fil de canette
Eleve el prensatelas y saque la tela. Corte los hilos de la aguja y la bobina, dejando unos segmentos de 20 cm. Pase el hilo de la aguja entre el botón y la tela, por los orificios del botón. Tire del hilo de la aguja para pasar el de la bobina al anverso de la tela. Enrolle los hilos para formar una espiga y átelos juntos.
w Hilo de la aguja e Hilo de la bobina
|REMARQUE: Relevez la griffe d'entraînement une fois la couture terminée.| |---|
|NOTA: Después de coser, suba los dientes de arrastre.| |---|
Janome My100 Instruction Manual
q
| | |
|---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
e
| | | |---|---| | | | | | | | | |
w
r
| | | |---|---| | | | | | |
| | | | | | | |---|---|---|---|---|---| | | | | | | |
www.toews.com
z Set the pattern selector dial at “ ”. Carefully mark buttonhole length on fabric. Place the fabric under the foot with the buttonhole marking running toward you. Draw both of needle and bobbin thread to the left. Move the slider toward you so that the top mark w on the slider meets the start mark q.
z
q
w e
|NOTE: The scale on the slider is engraved in centimeters.| |---|
r
b Raise the needle to its highest position. Set the pattern selector dial at “ ”. Sew 5 stitches, then stop sewing. Set the stitch length dial to "0" and the pattern selector dial at straight sewing. Sew a few locking stitches.
n Raise the needle and presser foot. Remove the fabric from the machine and cut the sewing thread. Insert a pin inside the bartack. Then cut the opening with a seam ripper. Take care not to cut the stitches.
t Needle thread y Bobbin thread
4-Step Buttonhole
Machine setting
w Stitch length: 0.5 – 1 e Thread tension: 1 – 5
c Raise the needle to its highest position. Set the pattern selector dial at “ ”. Sew 5 stitches, then stop sewing at a right stitch.
t
n
y
|ui| |---|
To adjust buttonhole stitch density: Set the stitch length dial between “ ” to adjust the buttonhole stitch density. u Denser buttonhole i Coarser buttonhole

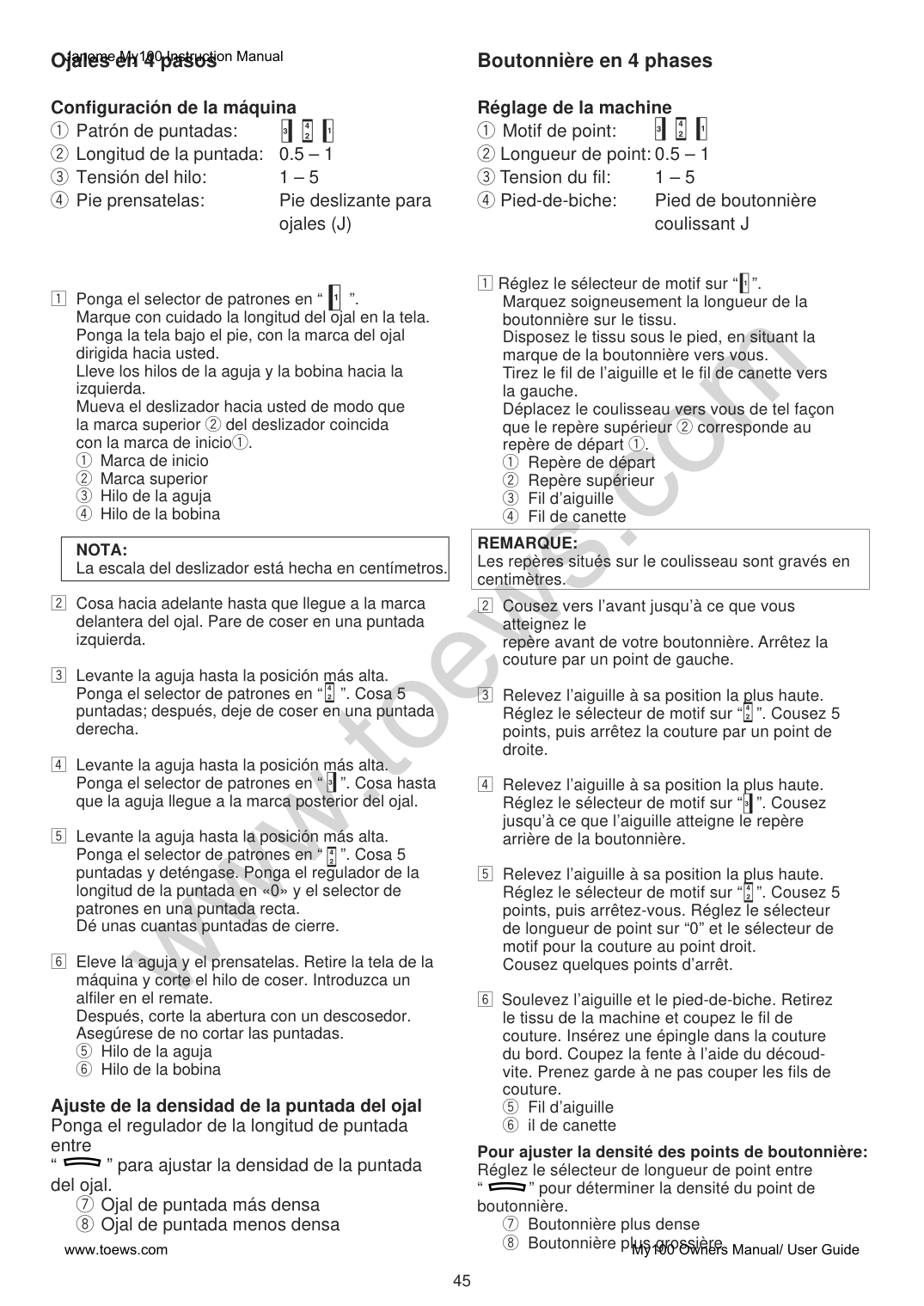

###### Ojales en 4 pasos
Janome My100 Instruction Manual
###### Boutonnière en 4 phases
######### Configuración de la máquina
Réglage de la machine q Motif de point:
w Longitud de la puntada: 0.5 – 1 e Tensión del hilo: 1 – 5
coulissant J
z Réglez le sélecteur de motif sur “ ”. Marquez soigneusement la longueur de la boutonnière sur le tissu. Disposez le tissu sous le pied, en situant la marque de la boutonnière vers vous. Tirez le fil de l’aiguille et le fil de canette vers la gauche. Déplacez le coulisseau vers vous de tel façon que le repère supérieur w corresponde au repère de départ q. q Repère de départ w Repère supérieur e Fil d’aiguille r Fil de canette
|REMARQUE: Les repères situés sur le coulisseau sont gravés en centimètres.| |---|
www.toews.com
z Ponga el selector de patrones en “ ”. Marque con cuidado la longitud del ojal en la tela. Ponga la tela bajo el pie, con la marca del ojal dirigida hacia usted. Lleve los hilos de la aguja y la bobina hacia la izquierda. Mueva el deslizador hacia usted de modo que la marca superior w del deslizador coincida con la marca de inicioq.
|NOTA: La escala del deslizador está hecha en centímetros.| |---|
c Levante la aguja hasta la posición más alta. Ponga el selector de patrones en “ ”. Cosa 5 puntadas; después, deje de coser en una puntada derecha.
c Relevez l’aiguille à sa position la plus haute. Réglez le sélecteur de motif sur “ ”. Cousez 5 points, puis arrêtez la couture par un point de droite.
v Relevez l’aiguille à sa position la plus haute. Réglez le sélecteur de motif sur “ ”. Cousez jusqu’à ce que l’aiguille atteigne le repère arrière de la boutonnière.
b Relevez l’aiguille à sa position la plus haute. Réglez le sélecteur de motif sur “ ”. Cousez 5 points, puis arrêtez-vous. Réglez le sélecteur de longueur de point sur “0” et le sélecteur de motif pour la couture au point droit. Cousez quelques points d’arrêt.
n Eleve la aguja y el prensatelas. Retire la tela de la máquina y corte el hilo de coser. Introduzca un alfiler en el remate. Después, corte la abertura con un descosedor. Asegúrese de no cortar las puntadas. t Hilo de la aguja y Hilo de la bobina
n Soulevez l’aiguille et le pied-de-biche. Retirez le tissu de la machine et coupez le fil de couture. Insérez une épingle dans la couture du bord. Coupez la fente à l’aide du découdvite. Prenez garde à ne pas couper les fils de couture.
Ajuste de la densidad de la puntada del ojal Ponga el regulador de la longitud de puntada entre “ ” para ajustar la densidad de la puntada del ojal.
t Fil d’aiguille y il de canette
########## Pour ajuster la densité des points de boutonnière:
Réglez le sélecteur de longueur de point entre “ ” pour déterminer la densité du point de boutonnière.
u Ojal de puntada más densa i Ojal de puntada menos densa
u Boutonnière plus dense i Boutonnière plus grossière
###### Corded Buttonhole
Janome My100 Instruction Manual
q
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | | | |
e
| | | |---|---| | | | | | | | | |
w
Machine setting q Stitch pattern:
z With the buttonhole foot raised, hook the filler cord on the spur at the back of the foot. Bring the ends toward you under the foot, clearing the front end. Hook the filler cord into the forks on the front of the foot to hold them tight. q Spur w Forks
r
| | | |---|---| | | | | | |
| | | | | | | |---|---|---|---|---|---| | | | | | | |
www.toews.com
z
q
w
x
Move the slider toward you so that the top mark r on the slider meets the start mark e. e Start mark r Top mark t Needle thread y Bobbin thread
e
Lower the needle into the fabric at the starting point and lower the foot. Depress the foot control gently and sew the buttonhole over the cord. The sewing sequence is the same as the 4-step buttonhole.
r
t
y
c
c Pull the left end of the filler cord to tighten it and cut the excess tails. To cut the buttonhole opening, refer to the instructions on page 44.
Ojal acordonado Configuración de la máquina q Patrón de puntadas:
Janome My100 Instruction Manual
Boutonnircoer donnet Réglage de la machine q Motif de point: w Longueur de point: 0.5 – 1 e Tension du fil: 1 – 5 r Pied-de-biche: Pied de boutonnière
ojales (J)
z Con el prensatelas para ojales levantado, enganche el cordón de relleno en el puntal de la parte posterior del pie. Traiga los extremos hacia usted, por debajo del pie, dejando libre el extremo delantero. Enganche el cordón de relleno en las horquillas de la parte delantera del pie para sujetarlo correctamente. q Puntal w Horquillas
coulissant J
www.toews.com
zLpei eddbe o utonniréet anrte levéaccrochez lceo rdonnedtre e mplissagseu rlergoste trouvanstu lrpa a rtiaer rirdepu i ed Placelze esx trémitévse rvso ussoulspe i ed debicheedné gageanlptaa rtiaev ant Accrochelzce o rdonnedtre e mplissagdea ns lfao urchett elavandtpu i epdo ulrma a intenir q Ergot w Fourchette
xTi relzfe i dlelaiguilleelt fe i dlce a nettvee rs glaau che Déplacelzce o ulisseavue rvso udste e fla çon qulere eprseu périeurrco rrespondaeu reprdede é parte e Reprdede é part r Repsruep érieur tdFaiilg uille y Fidclea nette
Piquezlaiguilldea nlste i ssaupu o indte départpuiasb aisselpzei ed Appuyedzé licatemenstu lrpa é daleet couselbzao utonnirseul creo rdonnet Lam éthoded ec outuree stl ammeq uep our lbao utonnireep4n h ases
Baje la aguja hasta la tela en el punto inicial; después, baje el pie. Pise el pedal suavemente y cosa el ojal sobre el cordón. La secuencia de costura es la misma que para el ojal en 4 pasos.
cTi reszu rlextrémitgéa uchdecu o rdonnet pourl et endree tc oupezl ec ordone nt rop Poucro uperlouverturdbeeo utonnire référezvolupas a g4e5

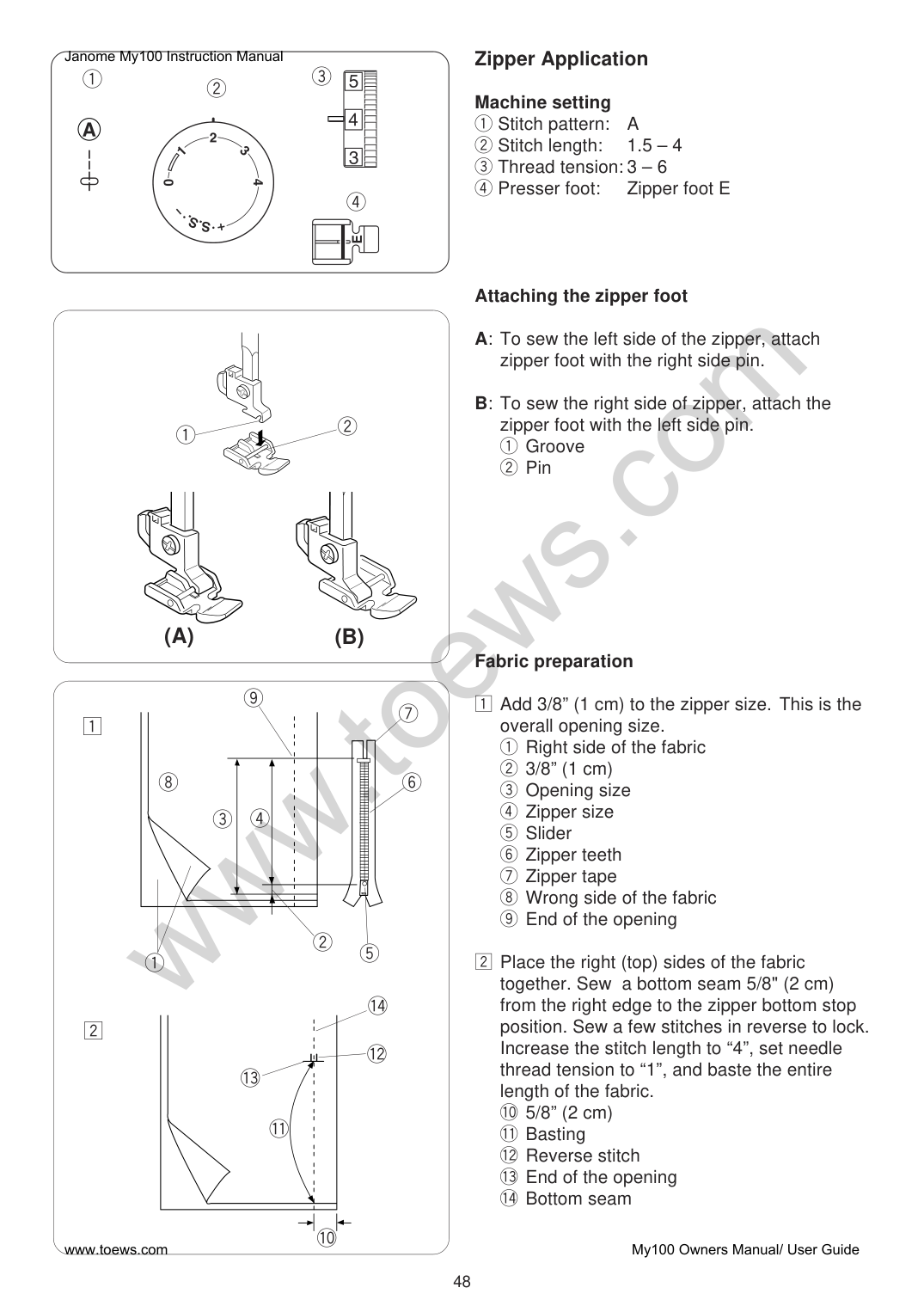

###### Zipper Application Machine setting
Janome My100 Instruction Manual
e
q
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |---|---| | | | | | | | | |
w
r Presser foot: Zipper foot E
Attaching the zipper foot A: To sew the left side of the zipper, attach
zipper foot with the right side pin.
B: To sew the right side of zipper, attach the zipper foot with the left side pin. q Groove w Pin
Fabric preparation z Add 3/8” (1 cm) to the zipper size. This is the
overall opening size.
r
| | | |---|---| | | |
www.toews.com
q w
#### (A) (B)
o
u
z
y
i
e r
w
t
q
!4
x
!2 !3
!1

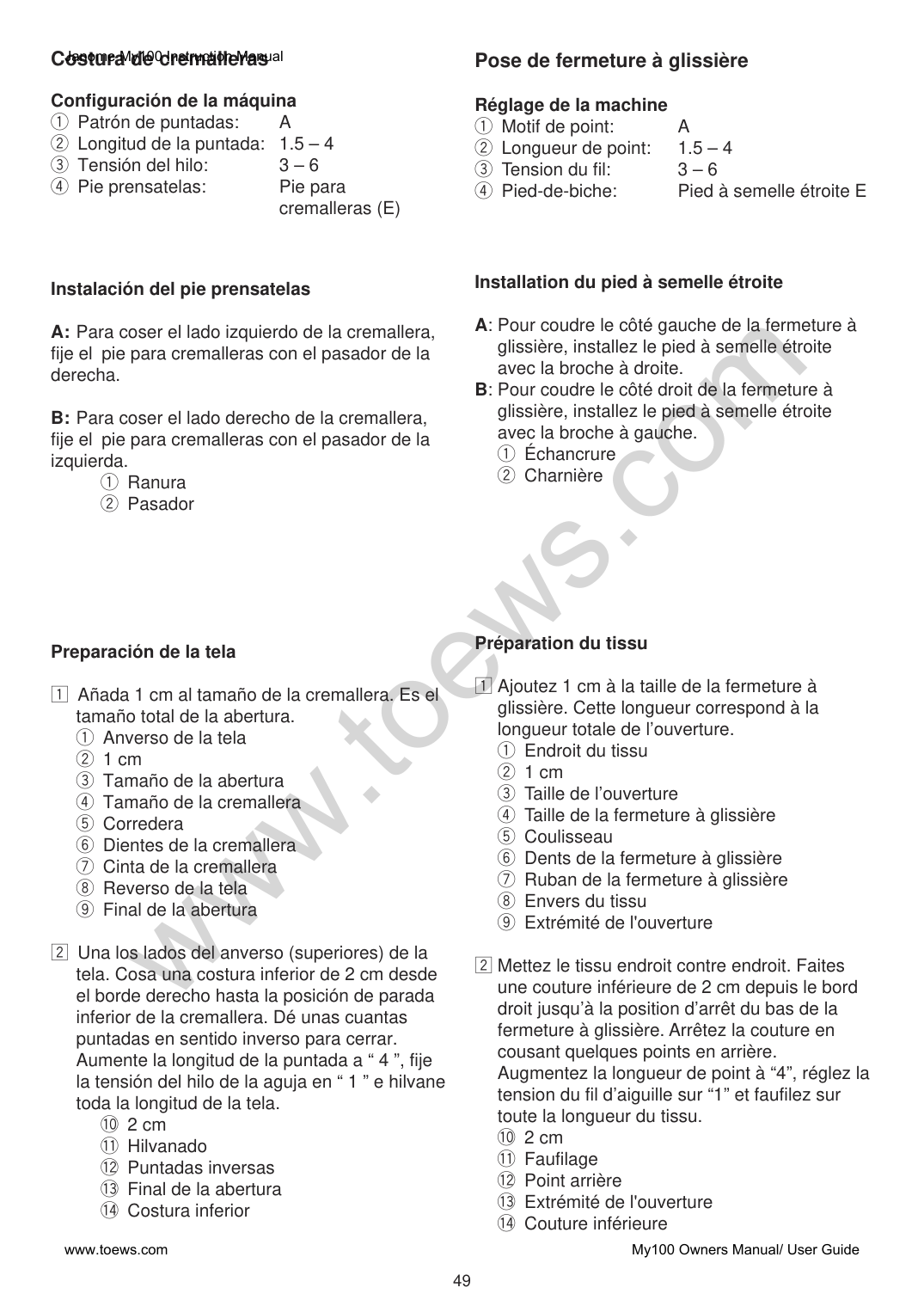

Costura de cremalleras Configuración de la máquina Janome My100 Instruction Manual
Pose de fermeture à glissière Réglage de la machine q Motif de point: A
r Pie prensatelas: Pie para
cremalleras (E)
Instalación del pie prensatelas
q Ranura w Pasador
Preparación de la tela z Añada 1 cm al tamaño de la cremallera. Es el
tamaño total de la abertura.
Installation du pied à semelle étroite A: Pour coudre le côté gauche de la fermeture à glissière, installez le pied à semelle étroite avec la broche à droite.
B: Pour coudre le côté droit de la fermeture à glissière, installez le pied à semelle étroite avec la broche à gauche. q Échancrure w Charnière
Préparation du tissu z Ajoutez 1 cm à la taille de la fermeture à
glissière. Cette longueur correspond à la longueur totale de l’ouverture. q Endroit du tissu w 1 cm e Taille de l’ouverture r Taille de la fermeture à glissière
www.toews.com

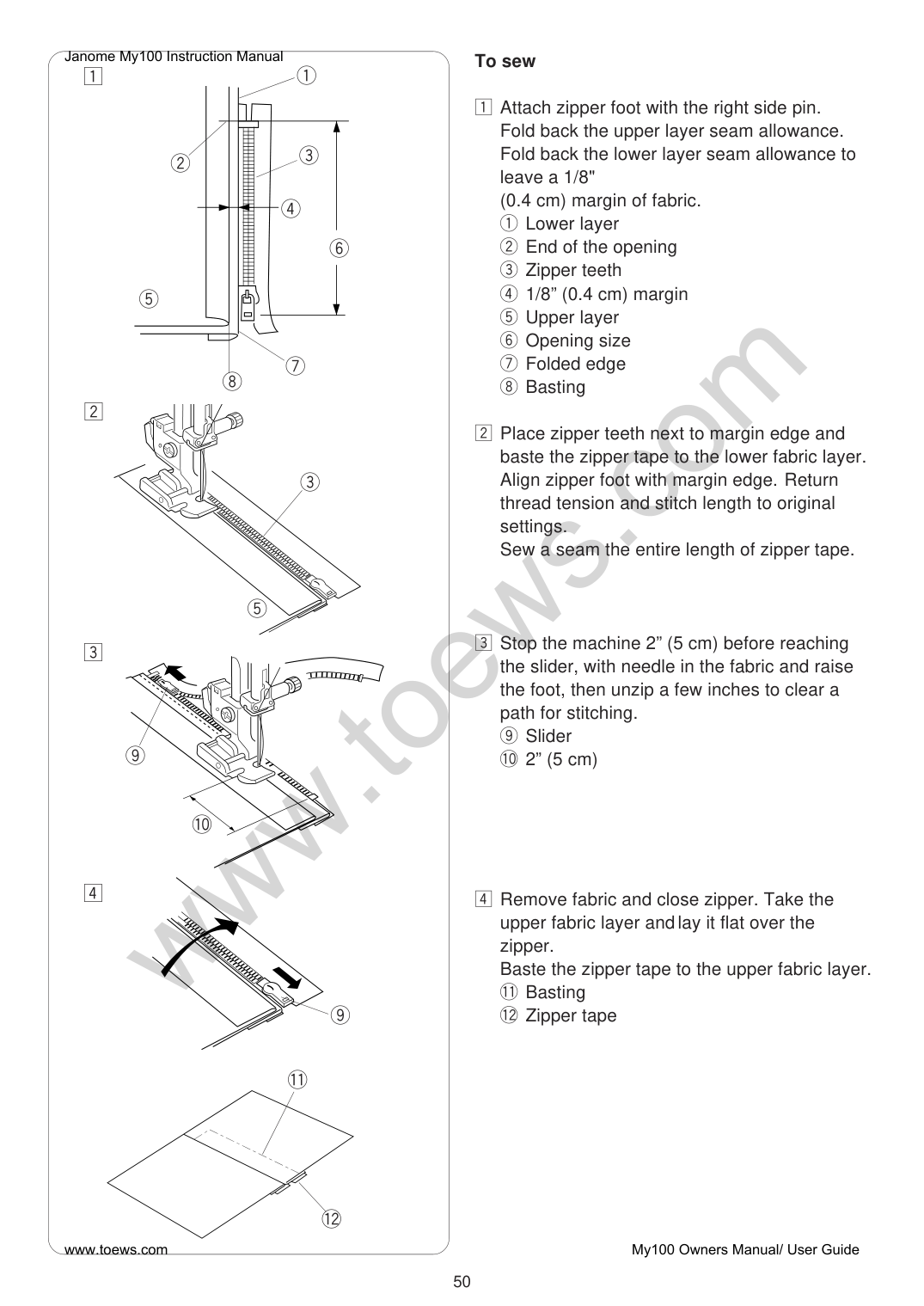

To sew
q
z
z Attach zipper foot with the right side pin. Fold back the upper layer seam allowance. Fold back the lower layer seam allowance to leave a 1/8" (0.4 cm) margin of fabric.
w e r
y
www.toews.com
t
u i
x
x Place zipper teeth next to margin edge and baste the zipper tape to the lower fabric layer. Align zipper foot with margin edge. Return thread tension and stitch length to original settings. Sew a seam the entire length of zipper tape.
e
t
c Stop the machine 2” (5 cm) before reaching the slider, with needle in the fabric and raise the foot, then unzip a few inches to clear a path for stitching. o Slider
c
o
v Remove fabric and close zipper. Take the upper fabric layer andlay it flat over the zipper. Baste the zipper tape to the upper fabric layer.
!0
v
o
!1
######### Para coser
######### Pour coudre
z Fije el pie para cremalleras con el pasador derecho. Doble hacia atrás el margen de la costura de la capa superior. Doble hacia atrás el margen de la costura de la capa inferior para dejar un margen de 0,4 cm de tela. q Capa inferior w Final de la abertura e Dientes de la cremallera r Margen de 0,4 cm t Capa superior y Tamaño de la abertura u Borde doblado i Hilvanado
z Installez le pied à semelle étroite avec la broche à droite. Repliez le rentré de couture de l’épaisseur supérieure. Repliez le rentré de couture de l'épaisseur inférieur en laissant une marge de tissu de 0,4 cm. q Épaisseur inférieure w Extrémité de l'ouverture e Dents de la fermeture à glissière r Marge de 0,4 cm
www.toews.com
x Placez les dents de la fermeture près du bord de la marge et faufilez le ruban de la fermeture sur l’épaisseur du tissu inférieur. Alignez le pied à semelle étroite sur le bord de la marge. Rétablissez la tension du fil et la longueur de point à leur position initiale. Faites une couture sur toute la longueur du ruban de la fermeture à glissière.
c Detenga la máquina a 5 cm de la corredera, con la aguja en la tela. Levante el pie y baje la cremallera unos centímetros para poder coser. o Corredera
c Arrêtez la machine à 5 cm avant d'atteindre le coulisseau ; piquez l’aiguille dans le tissu et soulevez le pied-de-biche, puis ouvrez la fermeture à glissière de quelques centimètres afin d’aménager un passage pour coudre. o Coulisseau
v Enlevez le tissu et fermez la fermeture à glissière. Prenez l’épaisseur de tissu supérieure et posez-là à plat sur la fermeture à glissière. Faufilez le ruban de la fermeture à glissière sur l'épaisseur de tissu supérieure.

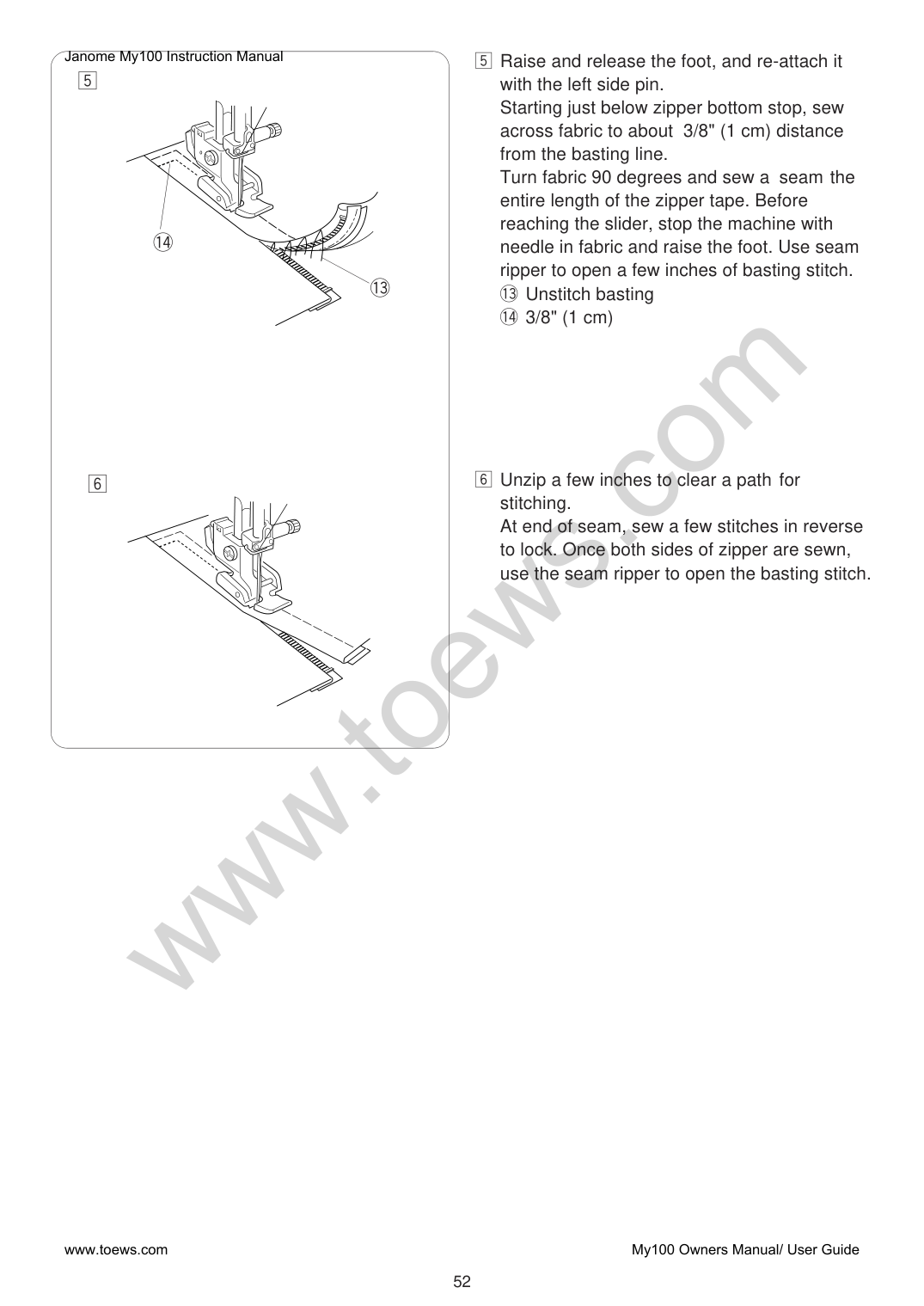

b Raise and release the foot, and re-attach it with the left side pin. Starting just below zipper bottom stop, sew across fabric to about 3/8" (1 cm) distance from the basting line. Turn fabric 90 degrees and sew a seam the entire length of the zipper tape. Before reaching the slider, stop the machine with needle in fabric and raise the foot. Use seam ripper to open a few inches of basting stitch.
b
!4
!3
www.toews.com
n Unzip a few inches to clear a path for stitching. At end of seam, sew a few stitches in reverse to lock. Once both sides of zipper are sewn, use the seam ripper to open the basting stitch.
n

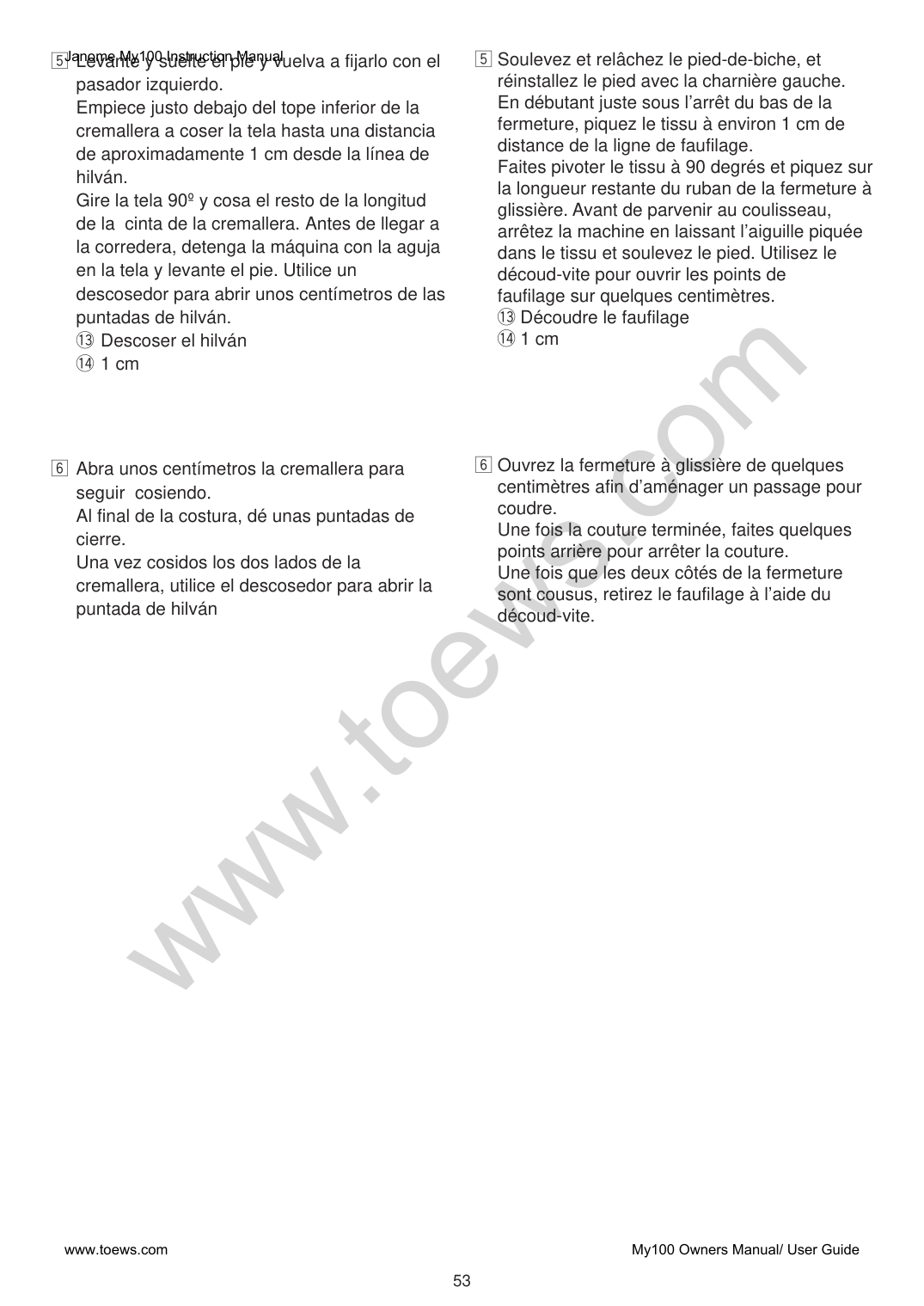

b Soulevez et relâchez le pied-de-biche, et réinstallez le pied avec la charnière gauche. En débutant juste sous l’arrêt du bas de la fermeture, piquez le tissu à environ 1 cm de distance de la ligne de faufilage. Faites pivoter le tissu à 90 degrés et piquez sur la longueur restante du ruban de la fermeture à glissière. Avant de parvenir au coulisseau, arrêtez la machine en laissant l’aiguille piquée dans le tissu et soulevez le pied. Utilisez le découd-vite pour ouvrir les points de faufilage sur quelques centimètres. !3 Découdre le faufilage !4 1 cm
www.toews.com
n Ouvrez la fermeture à glissière de quelques centimètres afin d’aménager un passage pour coudre. Une fois la couture terminée, faites quelques points arrière pour arrêter la couture. Une fois que les deux côtés de la fermeture sont cousus, retirez le faufilage à l’aide du découd-vite.

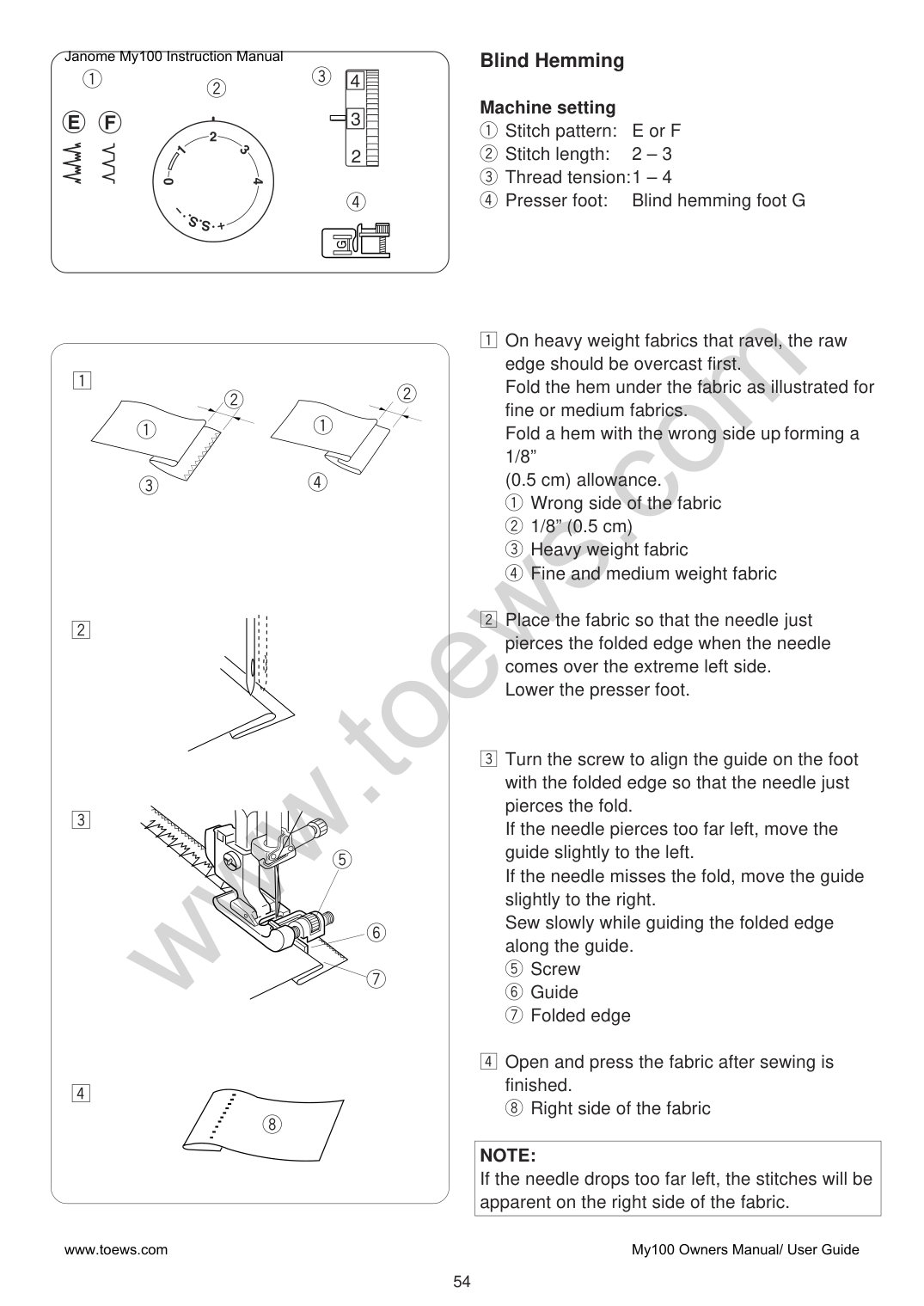

###### Blind Hemming
Janome My100 Instruction Manual
e
q
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | |
|---|---| | | | | | | | | |
w
Machine setting q Stitch pattern: E or F
z On heavy weight fabrics that ravel, the raw edge should be overcast first. Fold the hem under the fabric as illustrated for fine or medium fabrics. Fold a hem with the wrong side up forming a 1/8” (0.5 cm) allowance. q Wrong side of the fabric w 1/8” (0.5 cm) e Heavy weight fabric r Fine and medium weight fabric
r
www.toews.com
z
w
w
q
q
e r
x
c Turn the screw to align the guide on the foot with the folded edge so that the needle just pierces the fold. If the needle pierces too far left, move the guide slightly to the left. If the needle misses the fold, move the guide slightly to the right. Sew slowly while guiding the folded edge along the guide.
c
t
y u
i
v Open and press the fabric after sewing is finished. i Right side of the fabric
|NOTE: If the needle drops too far left, the stitches will be apparent on the right side of the fabric.| |---|

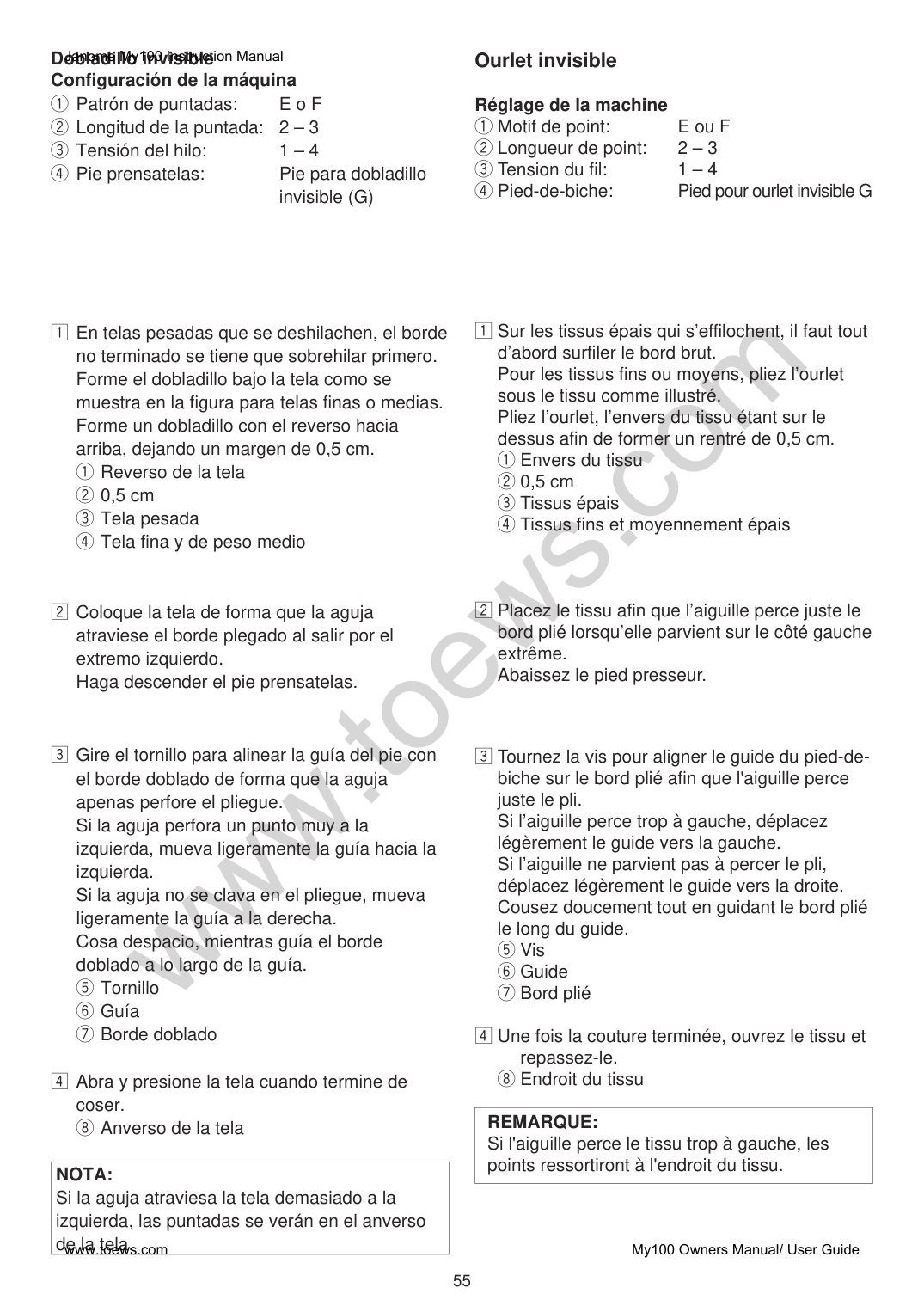

Dobladillo invisible Configuración de la máquina q Patrón de puntadas: E o F
Ourlet invisible Réglage de la machine q Motif de point: E ou F
Janome My100 Instruction Manual
invisible (G)
|NOTA: Si la aguja atraviesa la tela demasiado a la izquierda, las puntadas se verán en el anverso de la tela.www.toews.com| |---|
z En telas pesadas que se deshilachen, el borde no terminado se tiene que sobrehilar primero. Forme el dobladillo bajo la tela como se muestra en la figura para telas finas o medias. Forme un dobladillo con el reverso hacia arriba, dejando un margen de 0,5 cm.
z Sur les tissus épais qui s’effilochent, il faut tout d’abord surfiler le bord brut. Pour les tissus fins ou moyens, pliez l’ourlet sous le tissu comme illustré. Pliez l’ourlet, l’envers du tissu étant sur le dessus afin de former un rentré de 0,5 cm.
www.toews.com
c Tournez la vis pour aligner le guide du pied-debiche sur le bord plié afin que l'aiguille perce juste le pli. Si l’aiguille perce trop à gauche, déplacez légèrement le guide vers la gauche. Si l’aiguille ne parvient pas à percer le pli, déplacez légèrement le guide vers la droite. Cousez doucement tout en guidant le bord plié le long du guide.
v Une fois la couture terminée, ouvrez le tissu et
repassez-le. i Endroit du tissu
|REMARQUE: Si l'aiguille perce le tissu trop à gauche, les points ressortiront à l'endroit du tissu.| |---|
My100 Owners Manual/ User Guide
Janome My100 Instruction Manual

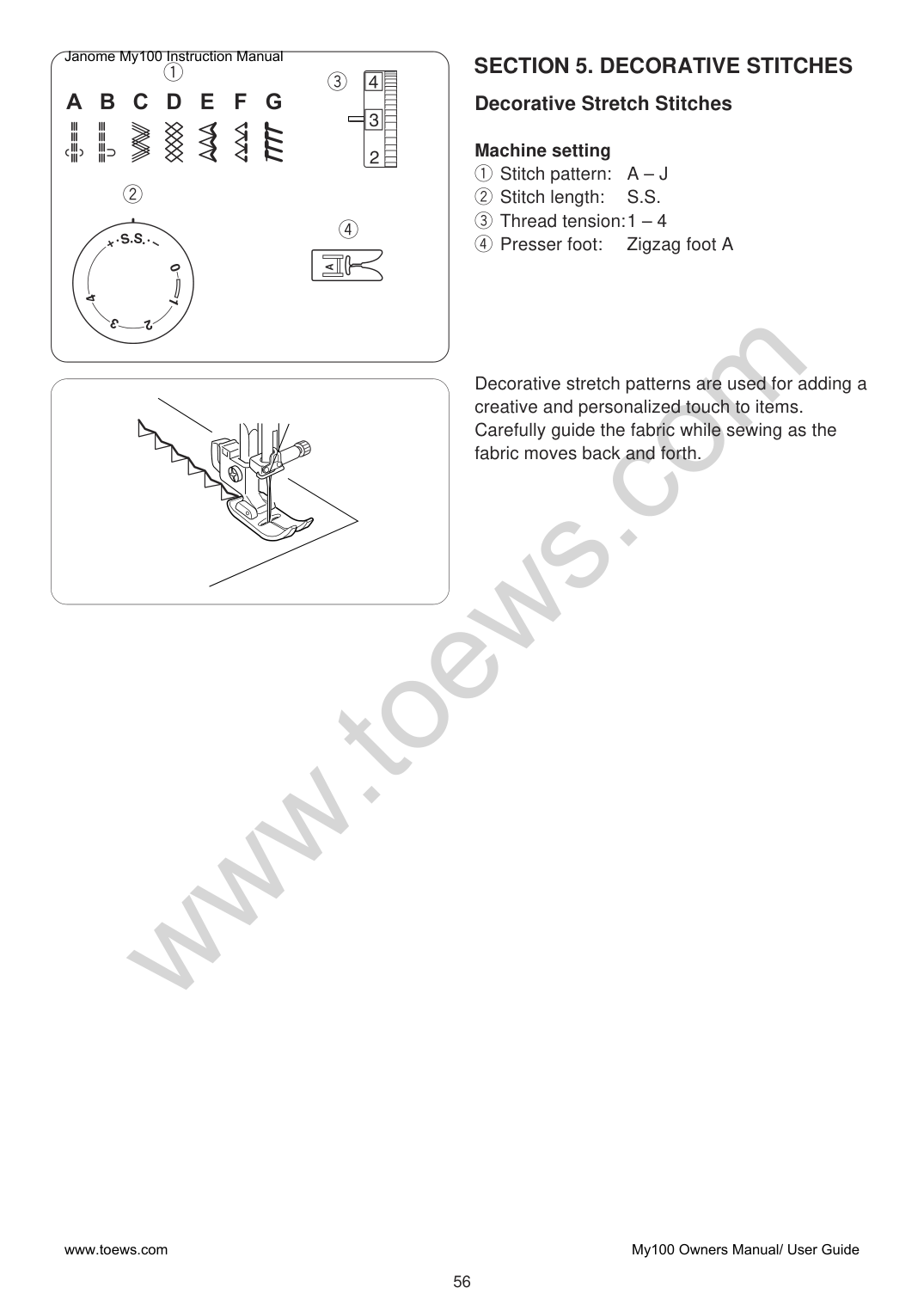

#### SECTION 5. DECORATIVE STITCHES
q
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
e
| | | |---|---| | | | | | | | | |
###### Decorative Stretch Stitches
######### Machine setting
w
r
| | | | |---|---|---| | | | | | | | |
www.toews.com
Decorative stretch patterns are used for adding a creative and personalized touch to items. Carefully guide the fabric while sewing as the fabric moves back and forth.

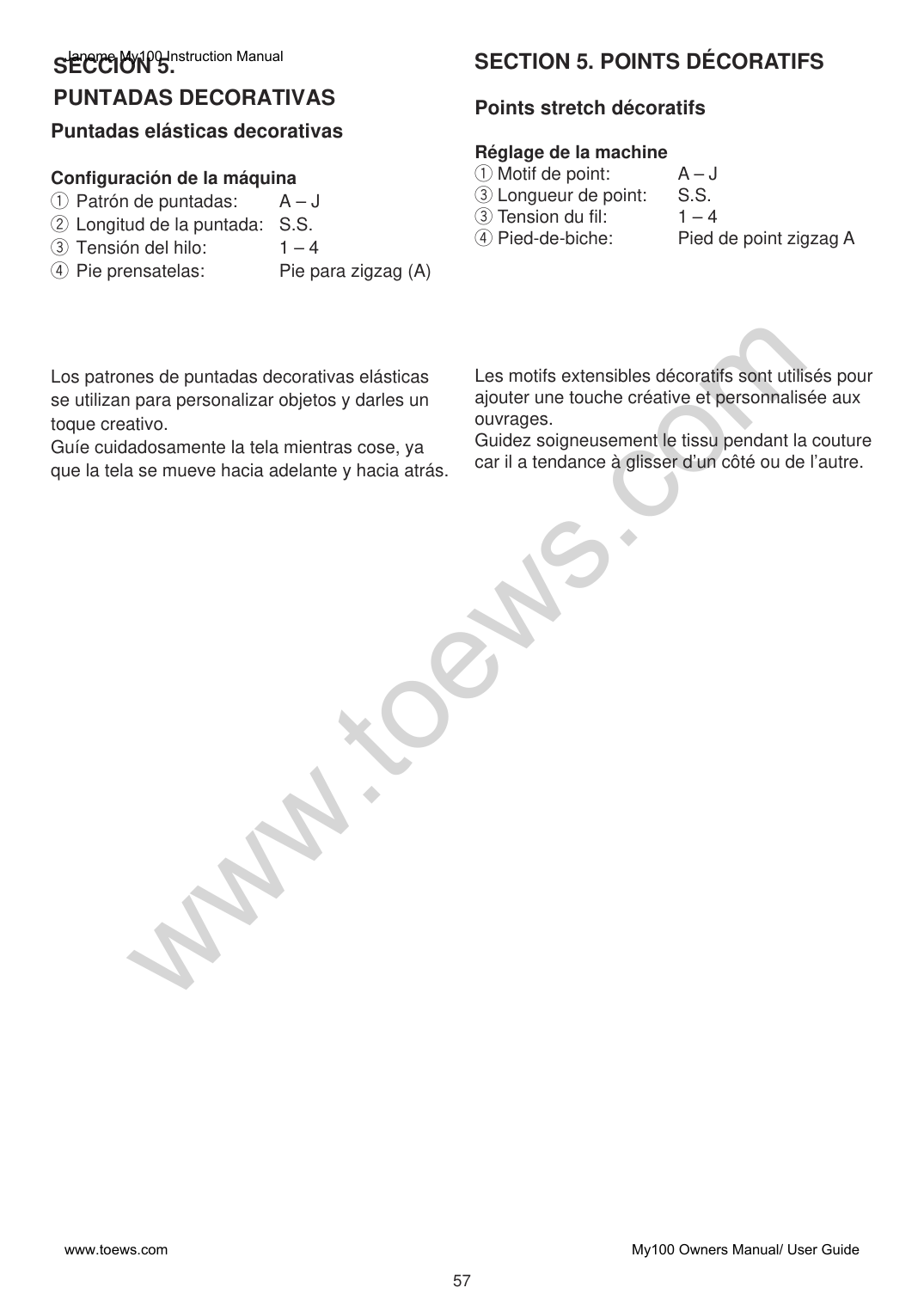

SECTION 5. POINTS DÉCORATIFS Points stretch décoratifs Réglage de la machine q Motif de point: A – J e Longueur de point: S.S. e Tension du fil: 1 – 4 r Pied-de-biche: Pied de point zigzag A
Janome My100 Instruction Manual
#### SECCIÓN 5.PUNTADAS DECORATIVAS
###### Puntadas elásticas decorativas
######### Configuración de la máquina
w Longitud de la puntada: S.S. e Tensión del hilo: 1 – 4
www.toews.com
Les motifs extensibles décoratifs sont utilisés pour ajouter une touche créative et personnalisée aux ouvrages. Guidez soigneusement le tissu pendant la couture car il a tendance à glisser d’un côté ou de l’autre.
Los patrones de puntadas decorativas elásticas se utilizan para personalizar objetos y darles un toque creativo. Guíe cuidadosamente la tela mientras cose, ya que la tela se mueve hacia adelante y hacia atrás.

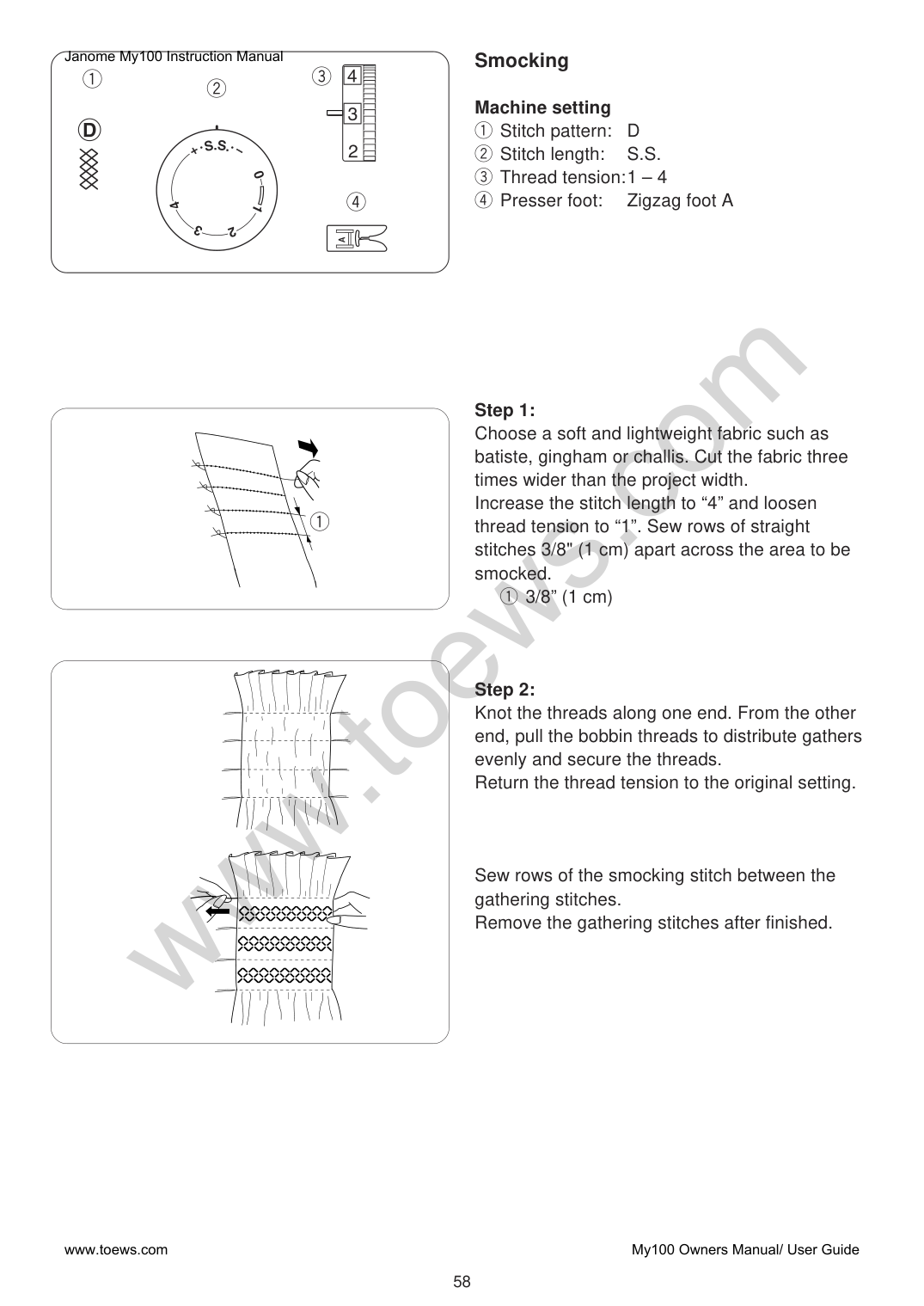

###### Smocking
Janome My100 Instruction Manual
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |---|---| | | | | | | | | |
e
q
w
######### Machine setting
r
| | | |
|---|---|---| | | | | | | | |
www.toews.com
q 3/8” (1 cm)
q
Sew rows of the smocking stitch between the gathering stitches. Remove the gathering stitches after finished.

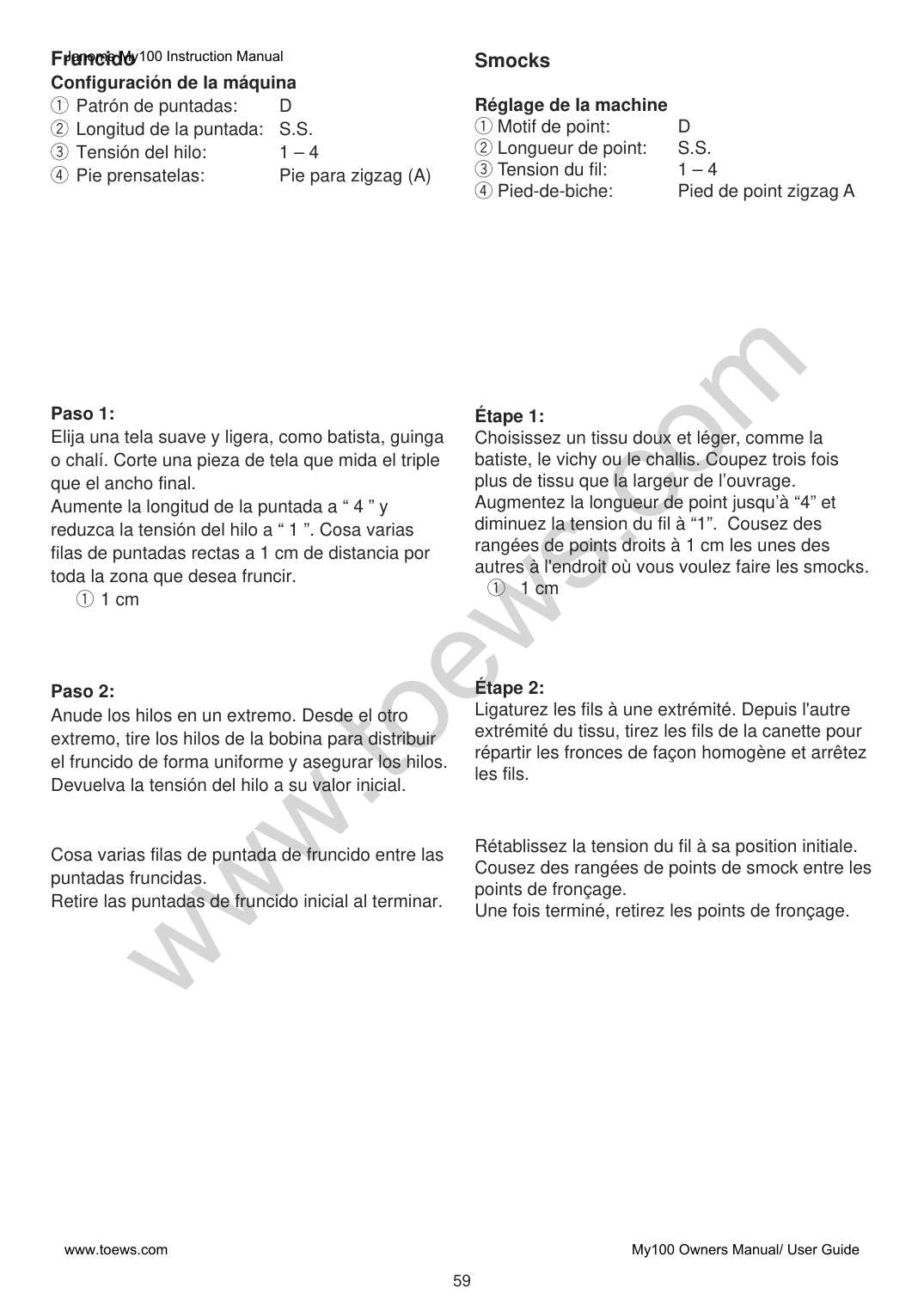

Fruncido Configuración de la máquina q Patrón de puntadas: D
Janome My100 Instruction Manual
Smocks Réglage de la machine q Motif de point: D w Longueur de point: S.S. e Tension du fil: 1 – 4 r Pied-de-biche: Pied de point zigzag A
www.toews.com
o chalí. Corte una pieza de tela que mida el triple que el ancho final. Aumente la longitud de la puntada a “ 4 ” y reduzca la tensión del hilo a “ 1 ”. Cosa varias filas de puntadas rectas a 1 cm de distancia por toda la zona que desea fruncir.
q 1 cm
q 1 cm
Rétablissez la tension du fil à sa position initiale. Cousez des rangées de points de smock entre les points de fronçage. Une fois terminé, retirez les points de fronçage.
Cosa varias filas de puntada de fruncido entre las puntadas fruncidas. Retire las puntadas de fruncido inicial al terminar.
Janome My100 Instruction Manual
q
w
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
e
| | | |---|---| | | | | | | | | |
r

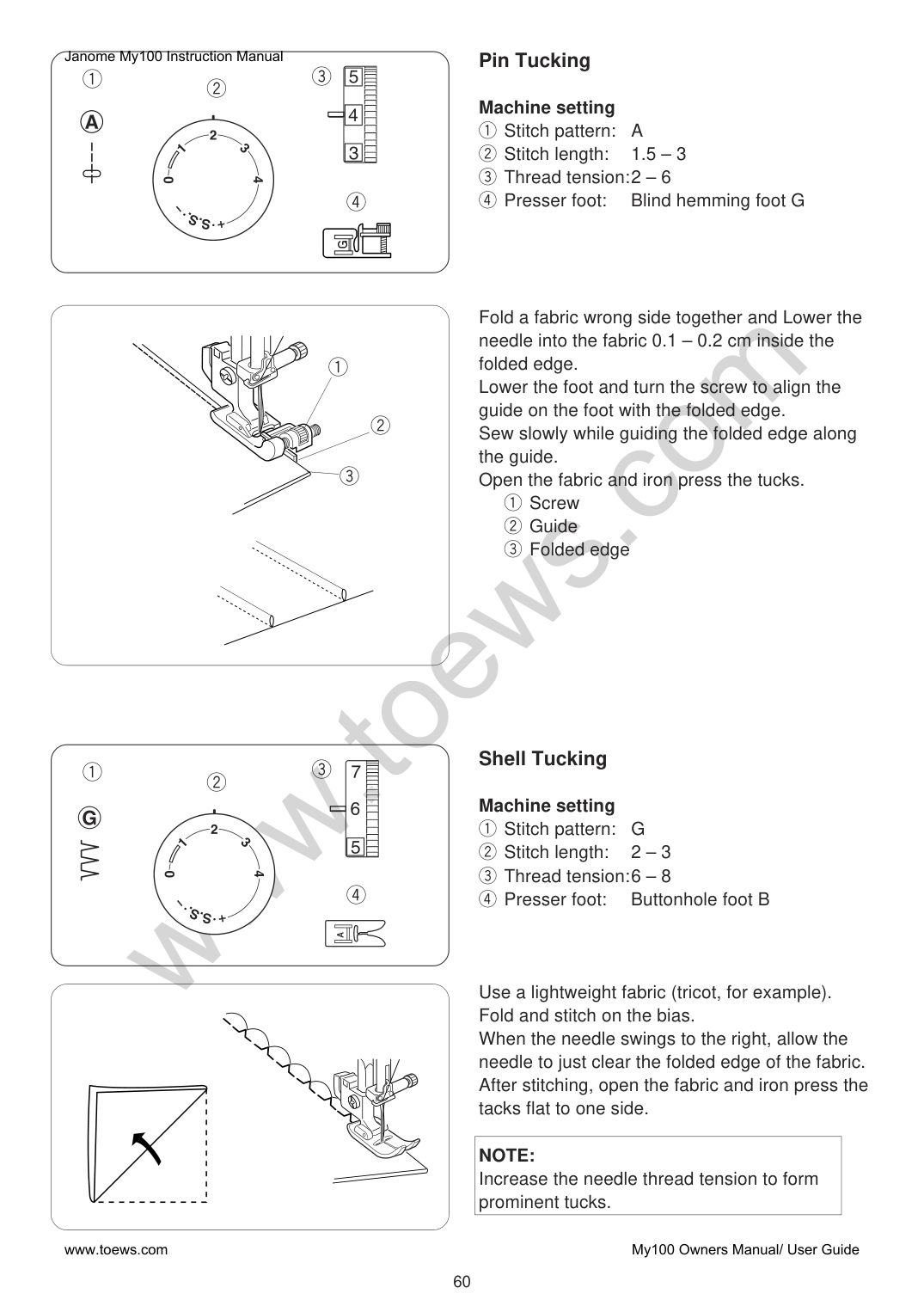

###### Pin Tucking
Machine setting q Stitch pattern: A w Stitch length: 1.5 – 3 e Thread tension:2 – 6 r Presser foot: Blind hemming foot G
www.toews.com
Fold a fabric wrong side together and Lower the needle into the fabric 0.1 – 0.2 cm inside the folded edge. Lower the foot and turn the screw to align the guide on the foot with the folded edge. Sew slowly while guiding the folded edge along the guide. Open the fabric and iron press the tucks.
q
w
e
q Screw w Guide e Folded edge
###### Shell Tucking
e
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
q
w
Machine setting q Stitch pattern: G w Stitch length: 2 – 3 e Thread tension:6 – 8 r Presser foot: Buttonhole foot B
r
| | | | |---|---|---| | | | | | | | |
Use a lightweight fabric (tricot, for example). Fold and stitch on the bias. When the needle swings to the right, allow the needle to just clear the folded edge of the fabric. After stitching, open the fabric and iron press the tacks flat to one side.
|NOTE: Increase the needle thread tension to form prominent tucks.| |---|

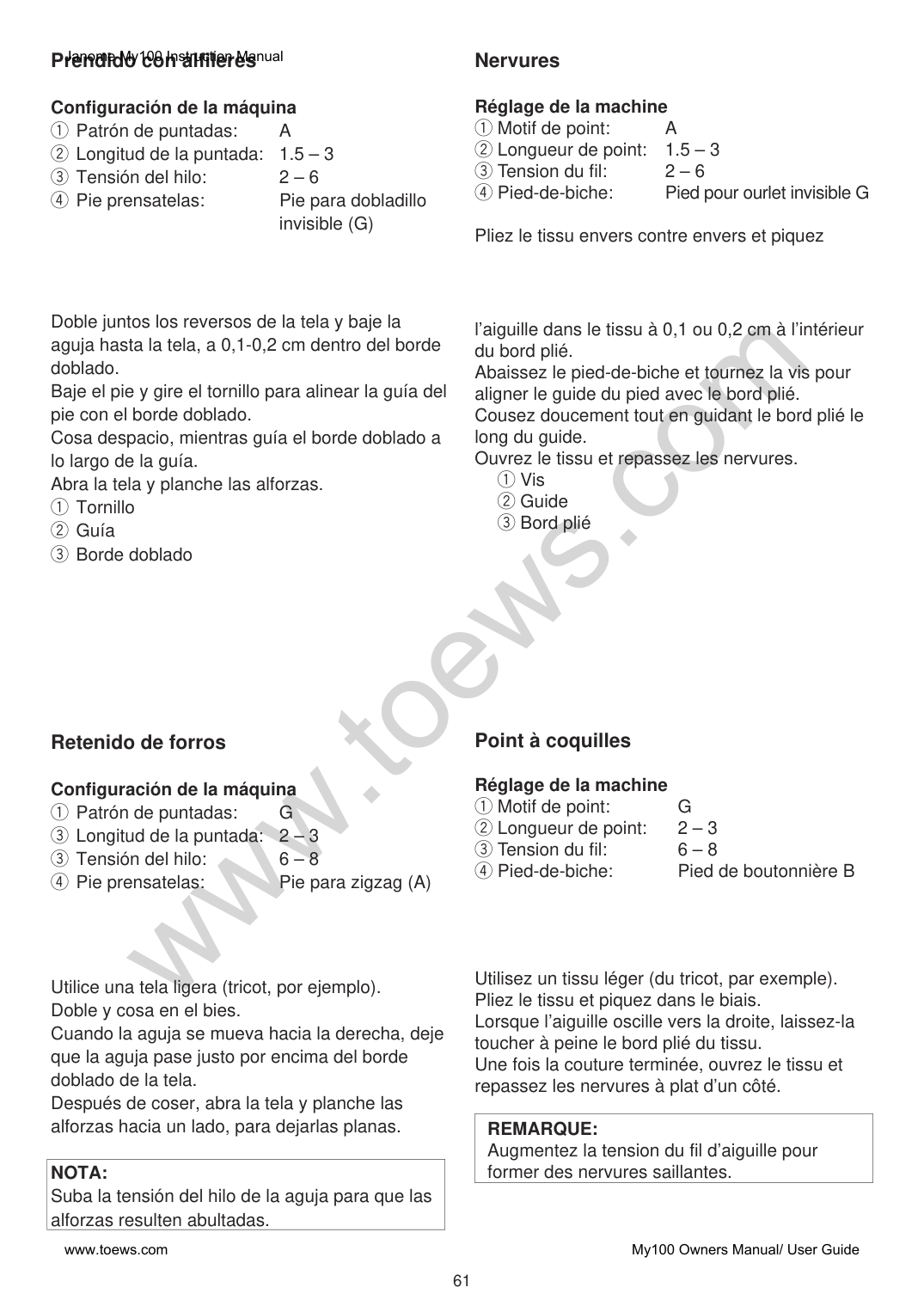

###### Prendido con alfileres
Janome My100 Instruction Manual
Configuración de la máquina q Patrón de puntadas: A
invisible (G)
###### Nervures
Réglage de la machine q Motif de point: A w Longueur de point: 1.5 – 3 e Tension du fil: 2 – 6 r Pied-de-biche: Pied pour ourlet invisible G
Pliez le tissu envers contre envers et piquez
www.toews.com
Doble juntos los reversos de la tela y baje la aguja hasta la tela, a 0,1-0,2 cm dentro del borde doblado. Baje el pie y gire el tornillo para alinear la guía del pie con el borde doblado. Cosa despacio, mientras guía el borde doblado a lo largo de la guía. Abra la tela y planche las alforzas. q Tornillo
l’aiguille dans le tissu à 0,1 ou 0,2 cm à l’intérieur du bord plié. Abaissez le pied-de-biche et tournez la vis pour aligner le guide du pied avec le bord plié. Cousez doucement tout en guidant le bord plié le long du guide. Ouvrez le tissu et repassez les nervures.
q Vis w Guide e Bord plié
Point à coquilles Réglage de la machine q Motif de point: G w Longueur de point: 2 – 3 e Tension du fil: 6 – 8 r Pied-de-biche: Pied de boutonnière B
###### Retenido de forros
######### Configuración de la máquina
Utilisez un tissu léger (du tricot, par exemple). Pliez le tissu et piquez dans le biais. Lorsque l’aiguille oscille vers la droite, laissez-la toucher à peine le bord plié du tissu. Une fois la couture terminée, ouvrez le tissu et repassez les nervures à plat d’un côté.
Utilice una tela ligera (tricot, por ejemplo). Doble y cosa en el bies. Cuando la aguja se mueva hacia la derecha, deje que la aguja pase justo por encima del borde doblado de la tela. Después de coser, abra la tela y planche las alforzas hacia un lado, para dejarlas planas.
|REMARQUE: Augmentez la tension du fil d’aiguille pour former des nervures saillantes.| |---|
|NOTA: Suba la tensión del hilo de la aguja para que las alforzas resulten abultadas.| |---|

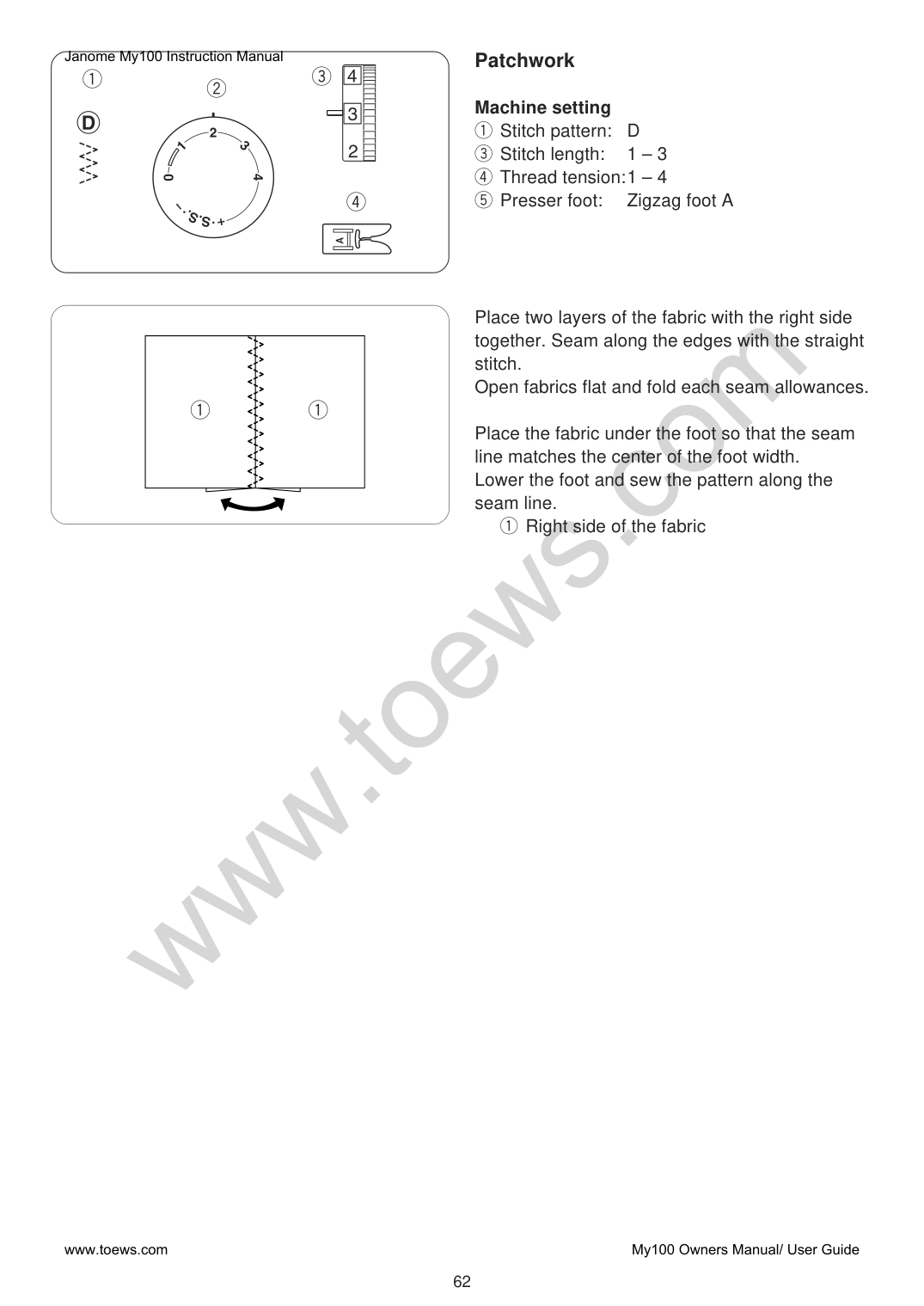

###### Patchwork
Janome My100 Instruction Manual
| | | |---|---| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |---|---| | | | | | | | | |
e
q
w
######### Machine setting
r
| | | | |---|---|---| | | | | | | | |
www.toews.com
Place two layers of the fabric with the right side together. Seam along the edges with the straight stitch. Open fabrics flat and fold each seam allowances.
|q|q| |---|---|
Place the fabric under the foot so that the seam line matches the center of the foot width. Lower the foot and sew the pattern along the seam line.
q Right side of the fabric

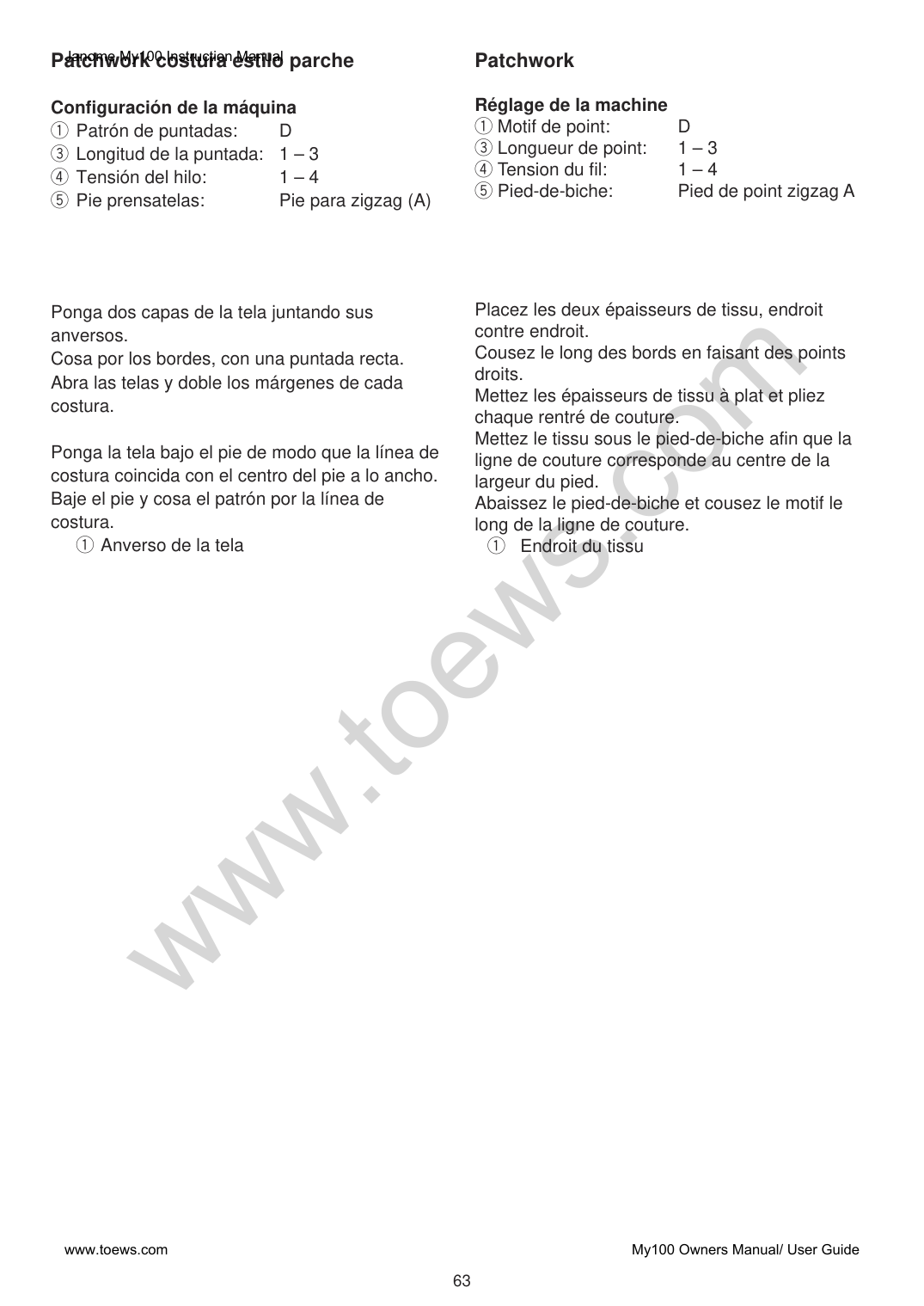

###### Patchwork costura estilo parche
Janome My100 Instruction Manual
######### Configuración de la máquina
Patchwork Réglage de la machine q Motif de point: D e Longueur de point: 1 – 3 r Tension du fil: 1 – 4 t Pied-de-biche: Pied de point zigzag A
www.toews.com
Placez les deux épaisseurs de tissu, endroit contre endroit. Cousez le long des bords en faisant des points droits. Mettez les épaisseurs de tissu à plat et pliez chaque rentré de couture. Mettez le tissu sous le pied-de-biche afin que la ligne de couture corresponde au centre de la largeur du pied. Abaissez le pied-de-biche et cousez le motif le long de la ligne de couture.
Ponga dos capas de la tela juntando sus anversos. Cosa por los bordes, con una puntada recta. Abra las telas y doble los márgenes de cada costura.
Ponga la tela bajo el pie de modo que la línea de costura coincida con el centro del pie a lo ancho. Baje el pie y cosa el patrón por la línea de costura.
q Anverso de la tela
q Endroit du tissu
Janome My100 Instruction Manual
#### SECTION 6. CARE AND MAINTENANCE
|WARNING: Turn the power switch off and unplug the machine before cleaning.|
|---|
|NOTE: Do not dismantle the machine in any way other than what is explained in this section.| |---|
www.toews.com
Clean the outside of the machine with a soft cloth and mild soap.
z
###### Cleaning the Hook Race and Feed Dogs
z Remove the presser foot and needle. Remove screw on the needle plate with the screwdriver. Remove the needle plate and take out the bobbin. q Screw
w
e
x
x Lift up the bobbin holder and remove it. w Bobbin holder
c Brush out dust and lint. Wipe the bobbin
holder with a soft, dry cloth.
c
v Clean the feed dogs and hook race with the lint brush. e Lint brush r Feed dogs
v
b Wipe the hook race with a soft, dry cloth. t Hook race
b
|NOTE: You may also use a vacuum cleaner.| |---|
t

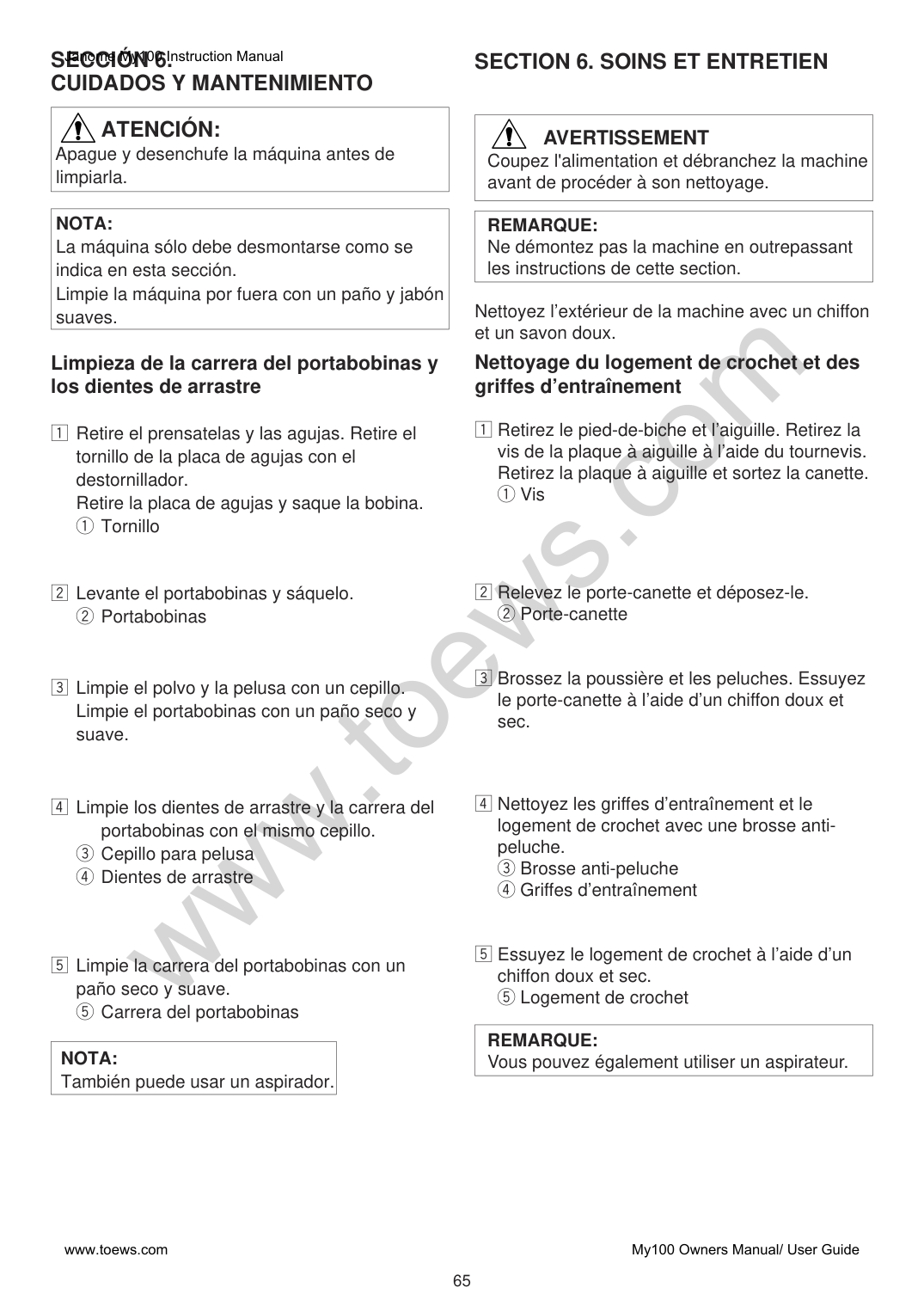

#### SECCIÓN 6.CUIDADOS Y MANTENIMIENTO
Janome My100 Instruction Manual
#### SECTION 6. SOINS ET ENTRETIEN
|ATENCIÓN: Apague y desenchufe la máquina antes de limpiarla.
| |---|
|AVERTISSEMENT Coupez l'alimentation et débranchez la machine avant de procéder à son nettoyage.
| |---|
|NOTA: La máquina sólo debe desmontarse como se indica en esta sección. Limpie la máquina por fuera con un paño y jabón suaves.| |---|
|REMARQUE: Ne démontez pas la machine en outrepassant les instructions de cette section.| |---|
www.toews.com
Nettoyez l’extérieur de la machine avec un chiffon et un savon doux.
###### Nettoyage du logement de crochet et des griffes d’entraînement
###### Limpieza de la carrera del portabobinas y los dientes de arrastre
z Retirez le pied-de-biche et l’aiguille. Retirez la
z Retire el prensatelas y las agujas. Retire el tornillo de la placa de agujas con el destornillador. Retire la placa de agujas y saque la bobina. q Tornillo
vis de la plaque à aiguille à l’aide du tournevis. Retirez la plaque à aiguille et sortez la canette. q Vis
x Relevez le porte-canette et déposez-le. w Porte-canette
c Brossez la poussière et les peluches. Essuyez le porte-canette à l’aide d’un chiffon doux et sec.
c Limpie el polvo y la pelusa con un cepillo. Limpie el portabobinas con un paño seco y suave.
v Nettoyez les griffes d’entraînement et le logement de crochet avec une brosse antipeluche. e Brosse anti-peluche r Griffes d’entraînement
v Limpie los dientes de arrastre y la carrera del
portabobinas con el mismo cepillo.
e Cepillo para pelusa r Dientes de arrastre
b Essuyez le logement de crochet à l’aide d’un chiffon doux et sec. t Logement de crochet
|REMARQUE: Vous pouvez également utiliser un aspirateur.| |---|
|NOTA: También puede usar un aspirador.| |---|

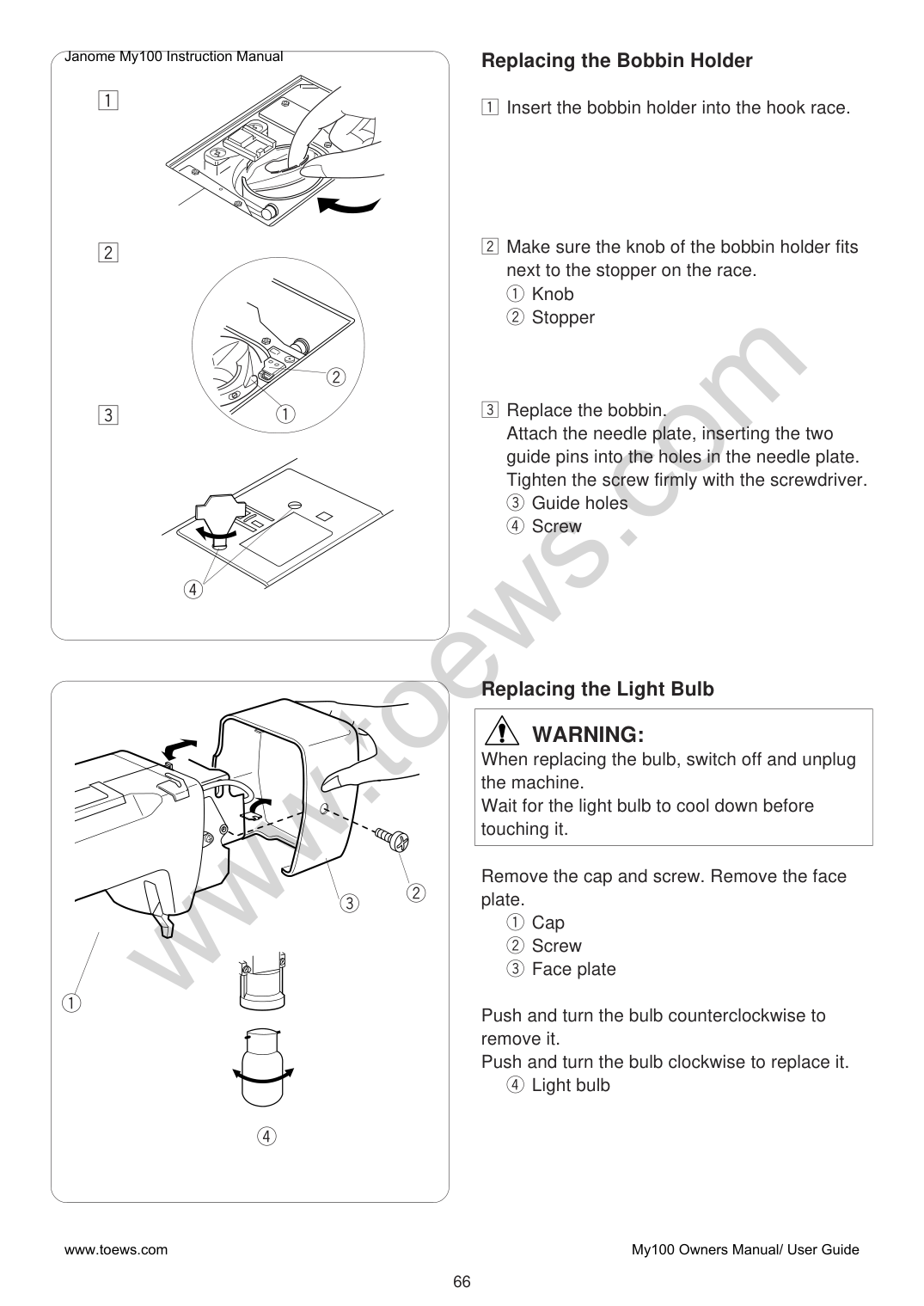

###### Replacing the Bobbin Holder
Janome My100 Instruction Manual
##### z
z Insert the bobbin holder into the hook race.
x Make sure the knob of the bobbin holder fits next to the stopper on the race. q Knob w Stopper
##### x
www.toews.com
w
c Replace the bobbin. Attach the needle plate, inserting the two guide pins into the holes in the needle plate. Tighten the screw firmly with the screwdriver. e Guide holes r Screw
q
##### c
r
###### Replacing the Light Bulb
|WARNING: When replacing the bulb, switch off and unplug the machine. Wait for the light bulb to cool down before touching it.| |---|
Remove the cap and screw. Remove the face plate.
w e
q Cap w Screw e Face plate
q
Push and turn the bulb counterclockwise to remove it. Push and turn the bulb clockwise to replace it.
r Light bulb
r

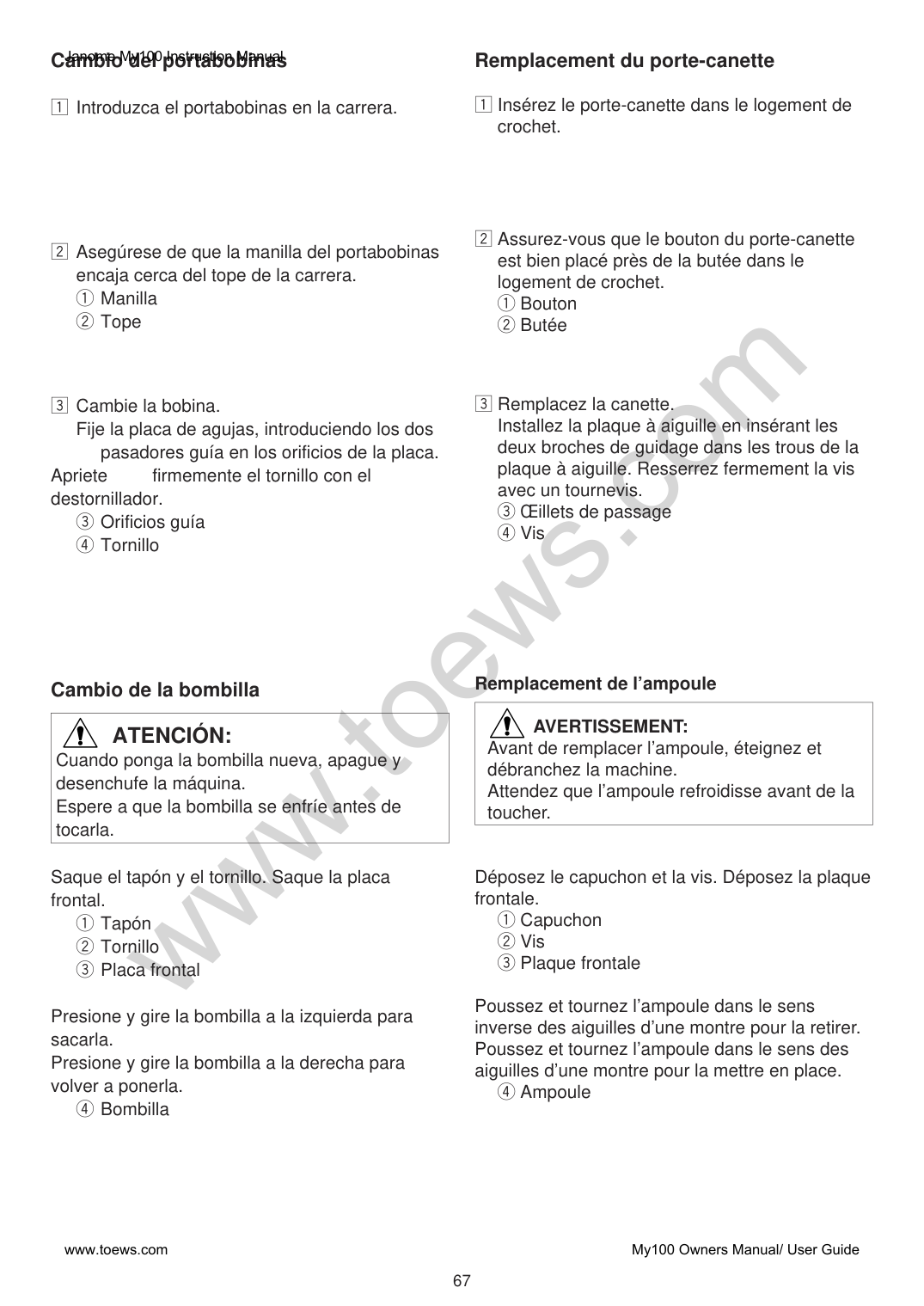

###### Cambio del portabobinas
Janome My100 Instruction Manual
z Introduzca el portabobinas en la carrera.
Remplacement du porte-canette z Insérez le porte-canette dans le logement de
crochet.
x Assurez-vous que le bouton du porte-canette est bien placé près de la butée dans le logement de crochet. q Bouton w Butée
www.toews.com
c Remplacez la canette. Installez la plaque à aiguille en insérant les deux broches de guidage dans les trous de la plaque à aiguille. Resserrez fermement la vis avec un tournevis. e Œillets de passage r Vis
pasadores guía en los orificios de la placa. Apriete firmemente el tornillo con el destornillador.
e Orificios guía r Tornillo
######### Remplacement de l’ampoule
###### Cambio de la bombilla
|AVERTISSEMENT: Avant de remplacer l’ampoule, éteignez et débranchez la machine. Attendez que l’ampoule refroidisse avant de la toucher.
| |---|
|ATENCIÓN: Cuando ponga la bombilla nueva, apague y desenchufe la máquina. Espere a que la bombilla se enfríe antes de tocarla.
| |---|
Saque el tapón y el tornillo. Saque la placa frontal.
Déposez le capuchon et la vis. Déposez la plaque frontale.
q Capuchon w Vis e Plaque frontale
q Tapón w Tornillo e Placa frontal
Poussez et tournez l’ampoule dans le sens inverse des aiguilles d’une montre pour la retirer. Poussez et tournez l’ampoule dans le sens des aiguilles d’une montre pour la mettre en place.
Presione y gire la bombilla a la izquierda para sacarla. Presione y gire la bombilla a la derecha para volver a ponerla.
r Ampoule
r Bombilla

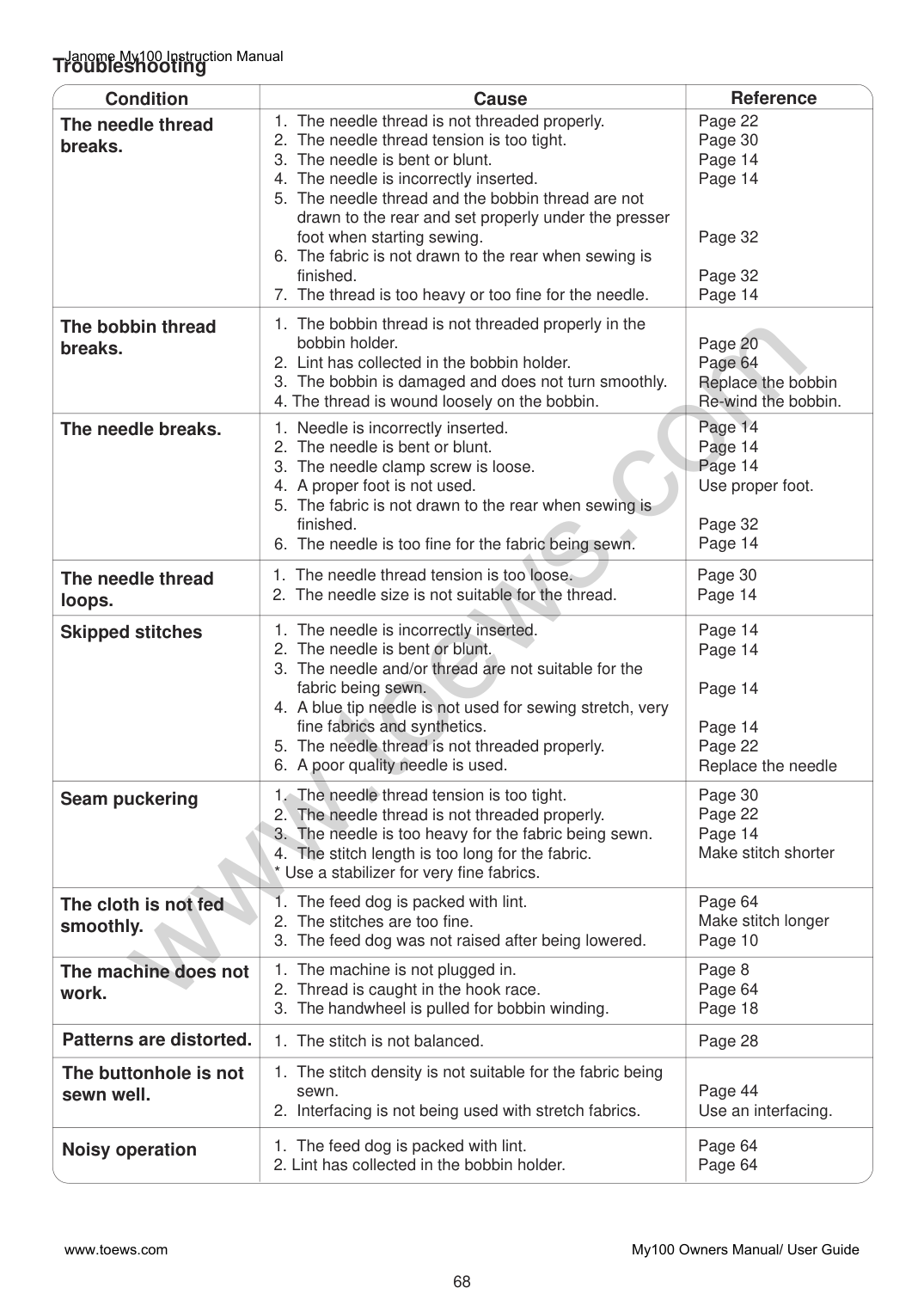

######## TroubleshootingJanome My100 Instruction Manual
|Condition|Cause|Reference| |---|---|---| |The needle thread breaks.|1. The needle thread is not threaded properly.
2. The needle thread tension is too tight.
3. The needle is bent or blunt.
4. The needle is incorrectly inserted.
5. The needle thread and the bobbin thread are not drawn to the rear and set properly under the presser foot when starting sewing.
6. The fabric is not drawn to the rear when sewing is finished.
7. The thread is too heavy or too fine for the needle.
|Page 22 Page 30 Page 14 Page 14
Page 32 Page 32 Page 14| |The bobbin thread breaks.|1. The bobbin thread is not threaded properly in the bobbin holder.
2. Lint has collected in the bobbin holder.
3. The bobbin is damaged and does not turn smoothly.
4. The thread is wound loosely on the bobbin.
|Page 20 Page 64 Replace the bobbin Re-wind the bobbin.| |The needle breaks.|1. Needle is incorrectly inserted.
2. The needle is bent or blunt.
3. The needle clamp screw is loose.
4. A proper foot is not used.
5. The fabric is not drawn to the rear when sewing is finished.
6. The needle is too fine for the fabric being sewn.
|Page 14 Page 14 Page 14 Use proper foot.
Page 32 Page 14| |The needle thread loops.|1. The needle thread tension is too loose.
2. The needle size is not suitable for the thread.
|Page 30 Page 14| |ww
Skipped stitches|.toews.
1. The needle is incorrectly inserted.
2. The needle is bent or blunt.
3. The needle and/or thread are not suitable for the fabric being sewn.
4. A blue tip needle is not used for sewing stretch, very fine fabrics and synthetics.
5. The needle thread is not threaded properly.
6. A poor quality needle is used.
|om
Page 14 Page 14
Page 14 Page 14 Page 22 Replace the needle| |Seam puckering|1. The needle thread tension is too tight.
2. The needle thread is not threaded properly.
3. The needle is too heavy for the fabric being sewn.
4. The stitch length is too long for the fabric.
* Use a stabilizer for very fine fabrics.|Page 30 Page 22 Page 14 Make stitch shorter| |The cloth is not fed smoothly.|1. The feed dog is packed with lint.
2. The stitches are too fine.
3. The feed dog was not raised after being lowered.
|Page 64 Make stitch longer Page 10| |The machine does not work.|1. The machine is not plugged in.
2. Thread is caught in the hook race.
3. The handwheel is pulled for bobbin winding.
|Page 8 Page 64 Page 18| |Patterns are distorted.|1. The stitch is not balanced.|Page 28| |The buttonhole is not sewn well.|1. The stitch density is not suitable for the fabric being sewn.
2. Interfacing is not being used with stretch fabrics.
|Page 44 Use an interfacing.
| |Noisy operation|1. The feed dog is packed with lint.
2. Lint has collected in the bobbin holder.
|Page 64 Page 64|
###### Detección y solución de problemasJanome My100 Instruction Manual
|Problema|Causa|Referencia| |---|---|---| |El hilo de la aguja se rompe.|1. El hilo de la aguja no está correctamente enhebrado.
2. El hilo de la aguja está demasiado tenso.
3. La aguja está doblada o dañada.
4. La aguja no está insertada correctamente.
5. Los hilos de la aguja y de la bobina no se han llevado a la parte posterior y no se han colocado correctamente bajo el prensatelas al empezar a coser.
6. No se coloca la tela hacia atrás al acabar de coser.
7. El hilo es o demasiado grueso o demasiado fino para la aguja
|Página 23 Página 31 Página 15 Página 15
Página 33 Página 33 Página 15| |El hilo de la bobina se rompe.|1. El hilo de la bobina no está enhebrado correctamente en el portabobinas.
2. Se ha acumulado pelusa en el portabobinas.
3. La bobina está dañada y no gira bien.
4. El hilo se enrolla muy suelto en la bobina.
|Página 21 Página 65 Cambie la bobina. Rebobínelo.| |La aguja se rompe.|1. La aguja no está insertada correctamente.
2. La aguja está doblada o dañada.
3. El tornillo de fijación de la aguja está flojo.
4. No se está usando el prensatelas correcto.
5. No se coloca la tela hacia atrás al acabar de coser.
6. La aguja es demasiado delgada para la tela que se utiliza.
|Página 15 Página 15 Página 15 Utilice el prensatelas correcto Página 33 Página 15| |El hilo de la aguja forma bucles|1. El hilo de la aguja no está suficientemente tenso.
2. El tamaño de la aguja no corresponde al del hilo.
|Página 31 Página 15| |ww
Se saltan puntadas|.toews.c
1. La aguja no está insertada correctamente.
2. La aguja está doblada o dañada.
3. La aguja y/o los hilos no son adecuados para la tela que se va a coser.
4. No se utiliza la aguja de punta azul para coser telas muy finas, elásticas o sintéticas.
5. El hilo de la aguja no está correctamente enhebrado.
6. Se utiliza una aguja de mala calidad.
|m
Página 15 Página 15
Página 15 Página 15 Página 21 Cambie la aguja.|
|Fruncido de costuras|1. El hilo de la aguja está demasiado tenso.
2. El hilo de la aguja no está correctamente enhebrado.
3. La aguja es demasiado gruesa para el tejido con el que trabaja
4. La puntada es demasiado larga para la tela.
* Utilice un estabilizador con las telas muy finas.|Página 31 Página 21 Página 15
Acorte las puntadas| |La tela no se desliza correctamente.|1. Hay pelusa en los dientes de arrastre.
2. Las puntadas son demasiado finas
3. No se han subido los dientes de arrastre después de bajarlos.
4. No se ha ajustado correctamente la presión del prensatelas.
|Página 65 Alargue las puntadas
Página 11 Página 11| |La máquina no funciona.|1. La máquina no está enchufada.
2. Hay hilo enganchado en la carrera del portabobinas.
3. Se mueve el volante para enrollar la bobina.
|Página 9 Página 65 Página 19| |Los patrones están distorsionados.|1. La puntada no está equilibrada.|Página 29| |El ojal no está bien cosido|1. La densidad de las puntadas no es la adecuada para la tela utilizada.|Página 45| |La máquina hace ruido al funcionar|1. Hay pelusa en los dientes de arrastre.
2. Se ha acumulado pelusa en el portabobinas.
|Página 65 Página 65|
###### Dépistage des pannes
|ConditionJanome My100 Instruction|Causeanual|Référence| |---|---|---| |Le fil de l’aiguille se rompt.|1. Le fil de l’aiguille n‘est pas enfilé correctement
2. La tension du fil de l’aiguille est trop forte.
3. L’aiguille est émoussée ou tordue.
4. L’aiguille n‘est pas insérée correctement.
5. Le tissu n‘a pas été tiré vers l’arrière quand la couture est terminée.
6. Le fil est trop gros ou trop fin pour l’aiguille.
|Voir Page 23 Voir Page 31 Voir Page 15 Voir Page 15 Voir Page 33
Voir Page 15| |Le fil de la canette se rompt.|1. Le fil de la canette n‘est pas enfilé correctement dans le boitier de la canette.
2. La charpie s‘est accumulée dans le boitier de la canette.
3. La canette est endommagée et ne tourne pas bien.
|Voir Page 21 Nettoyez le boitier de canette. Echangez la canette.| |ww
L’aiguille se rompt.|.toews.
1. L’aiguille n‘est pas installée correctement.
2. L’aiguille est émoussée ou tordue.
3. La vis de la patte d’attache de l’aiguille est desserrée.
4. La tension du fil de l’aiguille est trop forte.
5. Le tissu n‘a pas été tiré vers l’arrière quand la couture est terminée.
6. L’aiguille est trop fine pour le genre de tissu cousu.
7. Le bouton pour point-motif a été tourné ou le courant domestique a été branché, quand l’aiguille était dans le tissu.
|om
Voir Page 15 Voir Page 15 Voir Page 15
Voir Page 31 Voir Page 33
Voir Page 15 Voir Page 27| |Points sautés|1. L’aiguille n‘est pas installée correctement.
2. L’aiguille est émoussée ou tordue.
3. L’aiguille ou les fils ne sont pas convenables pour le tissu cousu.
4. Une aiguille à “POINTE BLEUE” n’est pas utilisée pour coudre les tissus extensibles, très fins et synthétiques.
5. Le fil dé l’aiguille n‘est pas enfilé correctement.
|Voir Page 15 Voir Page 15 Voir Page 15
Voir Page 15
Voir Page 23| |La couture se fronce.|1. La tension du fil de l’aiguille est trop forte.
2. La machine n‘est pas enfilée correctement.
3. L’aiguille est trop grosse pour le tissu cousu.
4. Les points sont trop long pour le tissu cousu.
* En cousant des tissus très légers, placez une feuille de papier en dessous du tissu cousu.|Voir Page 31 Voir Page 23 Voir Page 15 Faites les points plus serrés.| |Les points forment des boucles audessous de la couture.|1. La tension du fil de l’aiguille est trop lâche.
2. L‘aiguille est trop grosse ou trop fine pour le fil.
|VoirPage 31 VoirPage 15| |Le tissu n’avance pas régulièrement.|1. Les griffes d’entraînement sont remplies de charpie.
2. Les points sont trop serrés.
|Voir Page 65 Faites les points plus longs.| |La machine ne fonctionne pas.|1. La machine n‘a pas été branchée.
2. Des fils sont pris dans le mécanisme de la navette.
|Voir Page 9 Voir Page 65| |La machine ne marche pas bien et est bruyante.
www.toews.com|1. Des fils sont pris dans le méchanisme de la navette.
2. Les griffes d’entraînement sont remplies de
charpie.
My100|Voir Page 65 Voir Page 65 wners Manual/ User Guide|
Janome My100 Instruction Manual
INSTRUCTION BOOK MANUAL DE INSTRUCCIONES LIVRE D'INSTRUCTIONS
www.toews.com
IMPORTANT SAFETY INSTRUCTIONS This sewing machine is not a toy. Do not allow children to play with this machine. The machine is not intended for use by children or mentally infirm persons without proper supervision.
Janome My100 Instruction Manual
This sewing machine is designed and manufactured for household use only.
Read all instructions before using this sewing machine.
DANGER— To reduce the risk of electric shock:
www.toews.com
WARNING—To reduce the risk of burns, fire, electric shock, or injury to persons:
repair, electrical or mechanical adjustment.
SAVE THESE INSTRUCTIONS
######## The design and specifications are subject to change without a prior notice.
Please note that on disposal, this product must be safely recycled in accordance with relevant National legislation relating to electrical/electronic products. If in doubt please contact your retailer for guidance. (European Union only)
INSTRUCCIONES IMPORTANTES DE SEGURIDAD Cuando se utiliza un aparato eléctrico es necesario tomar ciertas precauciones básicas de seguridad, como las siguientes: Lea todas las instrucciones antes de utilizar este aparato.
Janome My100 Instruction Manual
PELIGRO — Para reducir el riesgo de choque eléctrico:
www.toews.com
AVISO— Para reducir el riesgo de quemaduras, incendio, choque eléctrico o heridas a perso-
nas:
CONSERVE ESTAS INSTRUCCIONES
El diseño y las especificaciones están conforme a cambio sin un aviso anterior.
Rogamos tenga en cuenta que para la destruccion y/o reciclado de este producto debe seguir las normas de la legislacion nacional relativa a productos electricos y/o electronicos. En caso de duda Pregunte a su distribuidor. (Sólo Unión Europea)
CONSIGNES IMPORTANTES DE SECURITE Pour utiliser un appareil électrique, il faut toujours respecter les consignes de sécurité fondamentales, notamment les consignes suivantes : Avant d’utiliser cet appareil, lisez toutes ces instructions.
Janome My100 Instruction Manual
DANGER :Pour réduire les risques d’électrocution.
AVERTISSEMENT :Afin de réduire les risques de brûlures, incendie, électrocution ou
www.toews.com
blessures corporelles:
CONSERVEZ CETTE NOTICE
La conception et les caractéristiques sont sujettes au changement sans une communication préalable préalable.
Selon la législation nationale ce produit doit être recyclé en toute sécurité en accord avec les règles prévues pour les appareils électriques ou électroniques. En cas de doute contactez votre revendeur de machine à coudre. (union européenne seulement)
Janome My100 Instruction Manual
www.toews.com
508-800-XXX (E/S/F)
