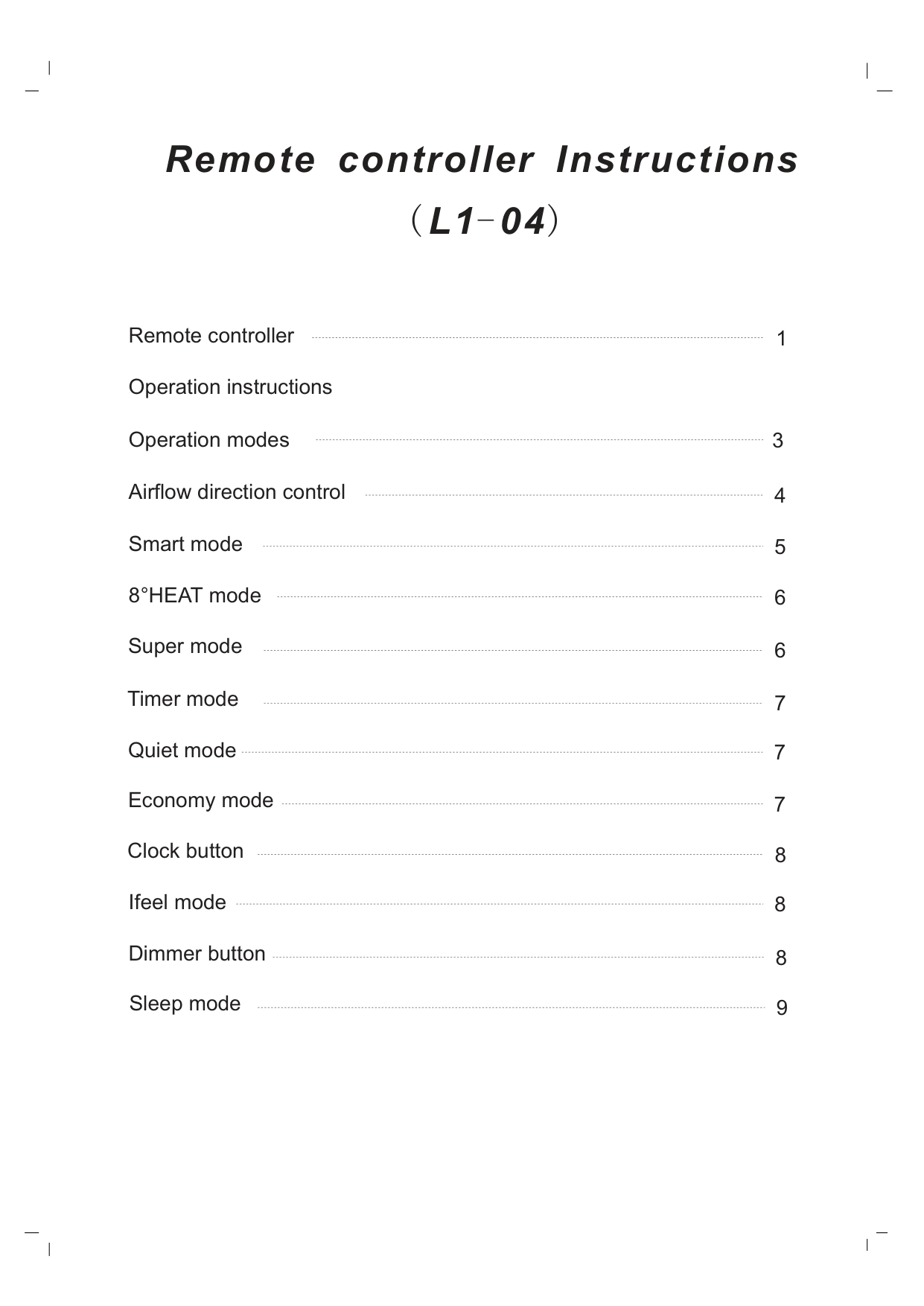

Remote controller Instructions (L1-04)

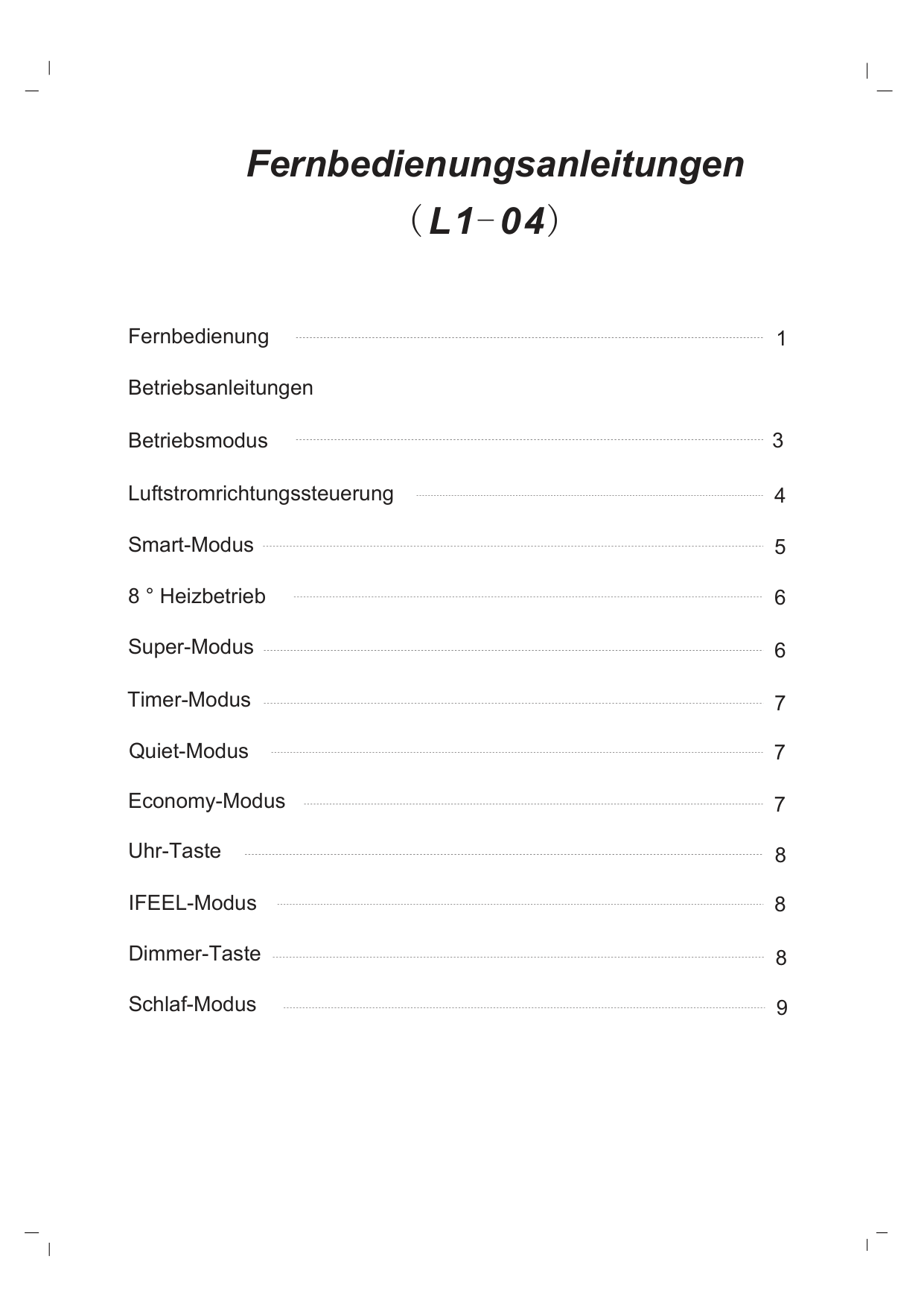

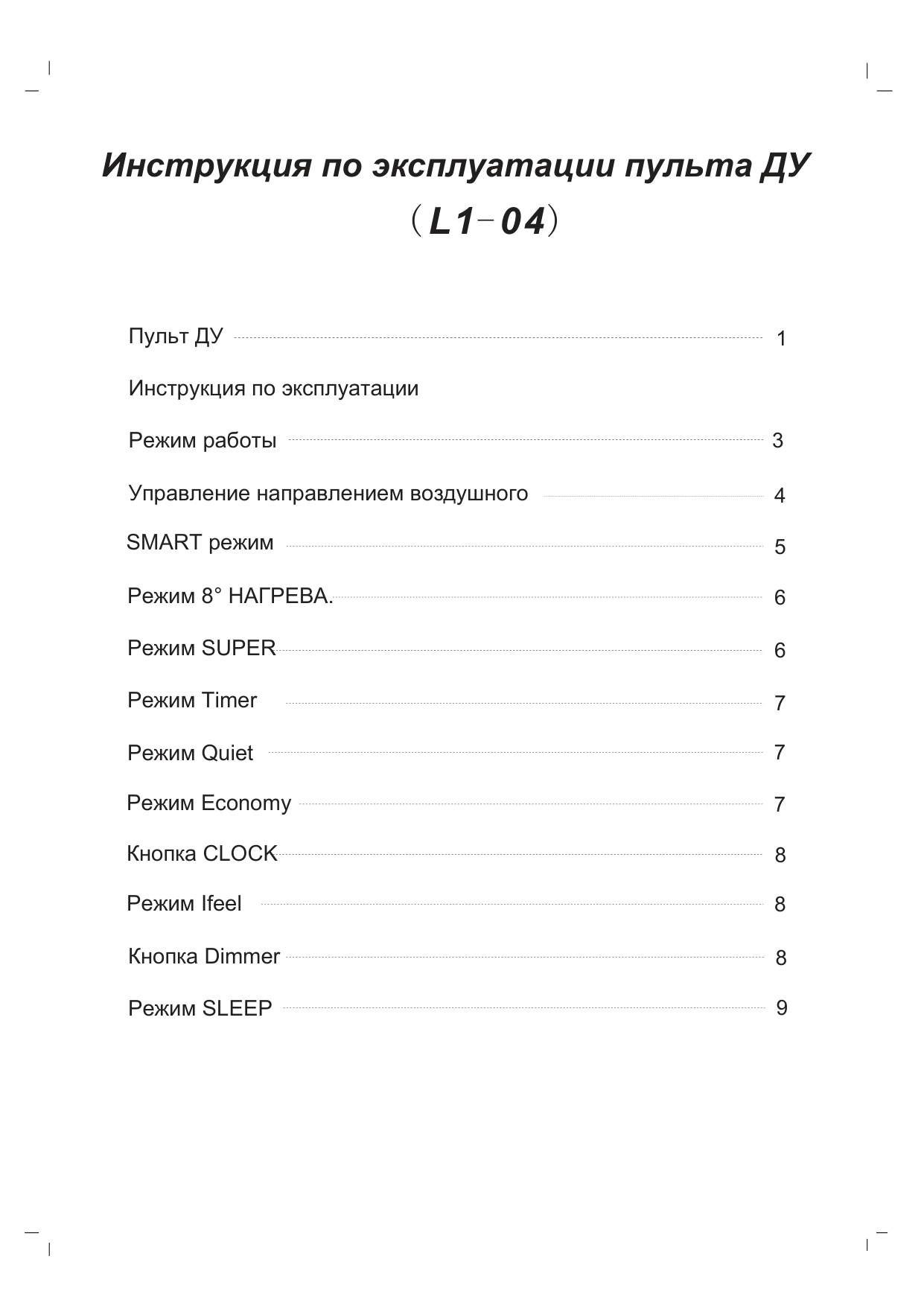

Remote controller 1 Operation instructions Operation modes 3

Airflow direction control 4 Smart mode 5 8°HEAT mode 6

Super mode 6

Timer mode 7

Quiet mode 7

Economy mode 7 Clock button 8 Ifeel mode 8 Dimmer button 8 Sleep mode 9

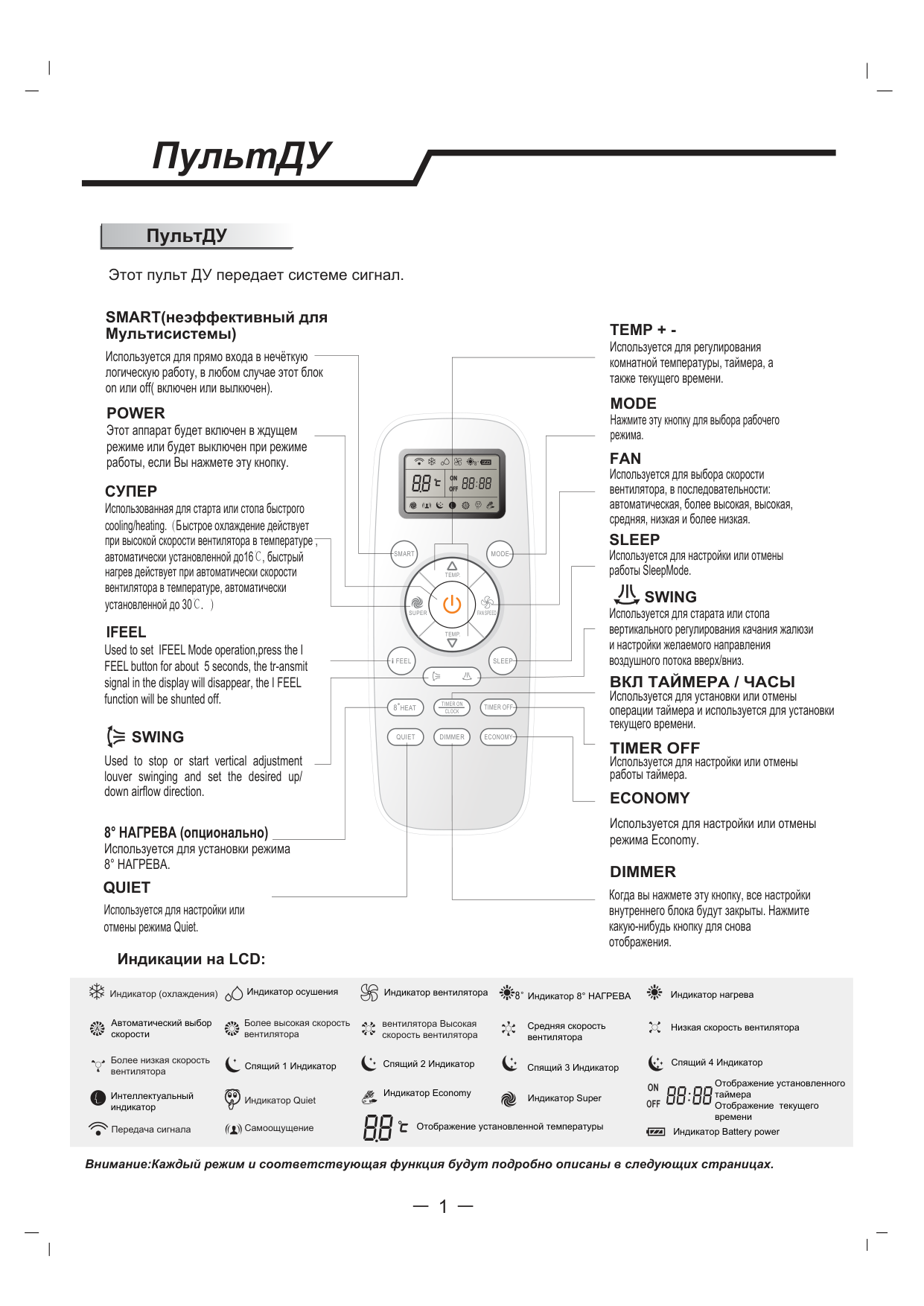

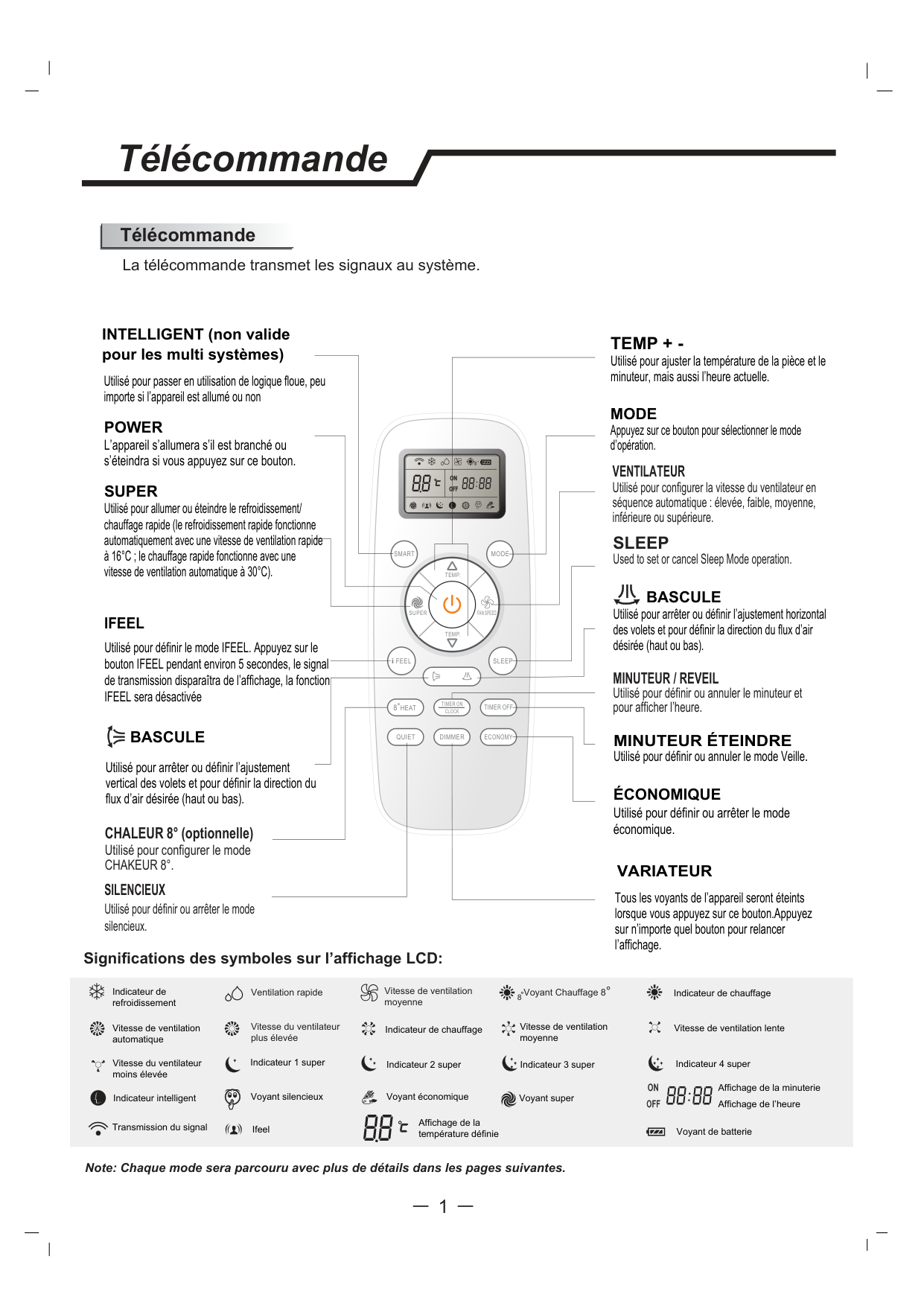

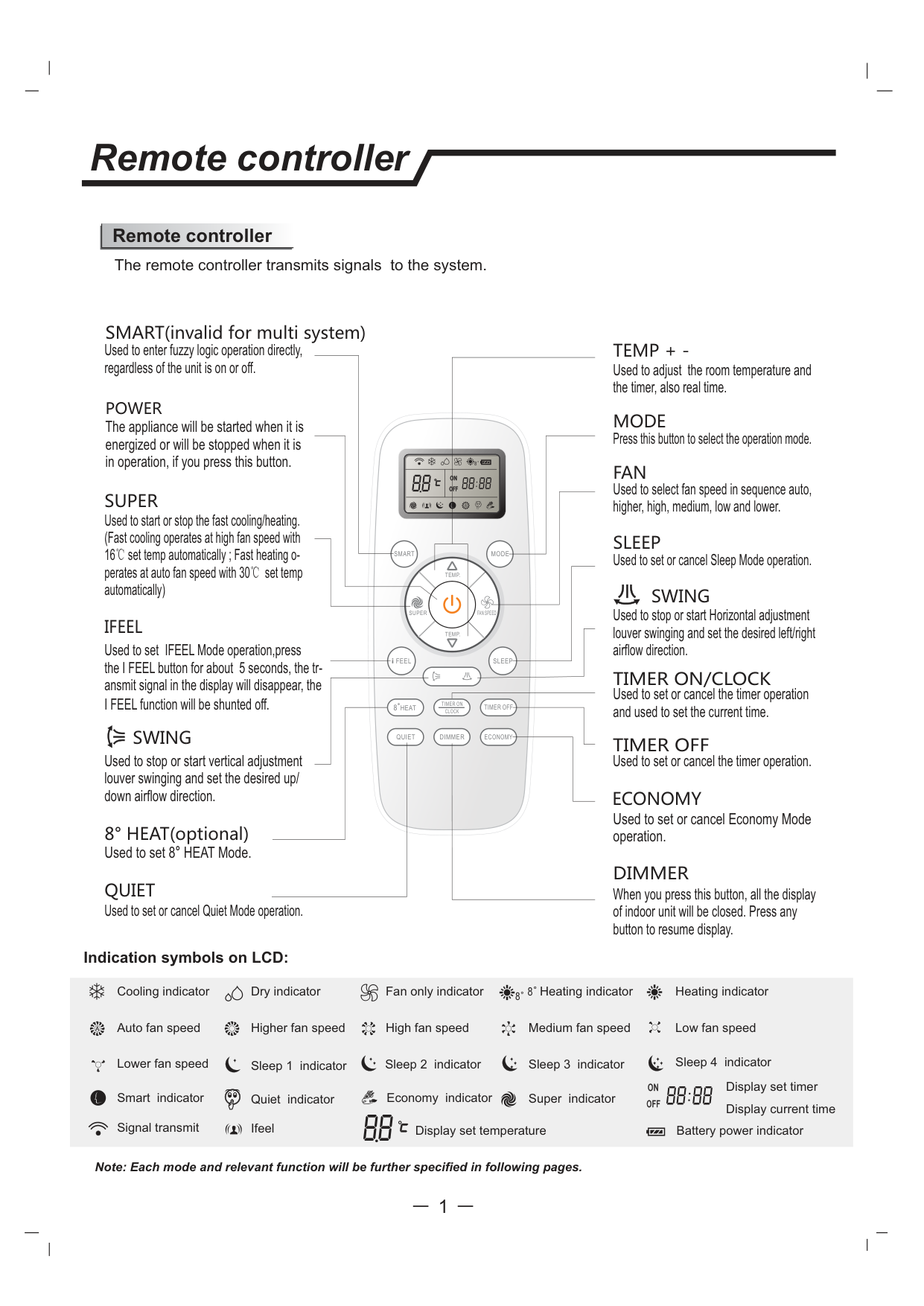

The remote controller transmits signals to the system.

############ SMART(invalid for multi system)

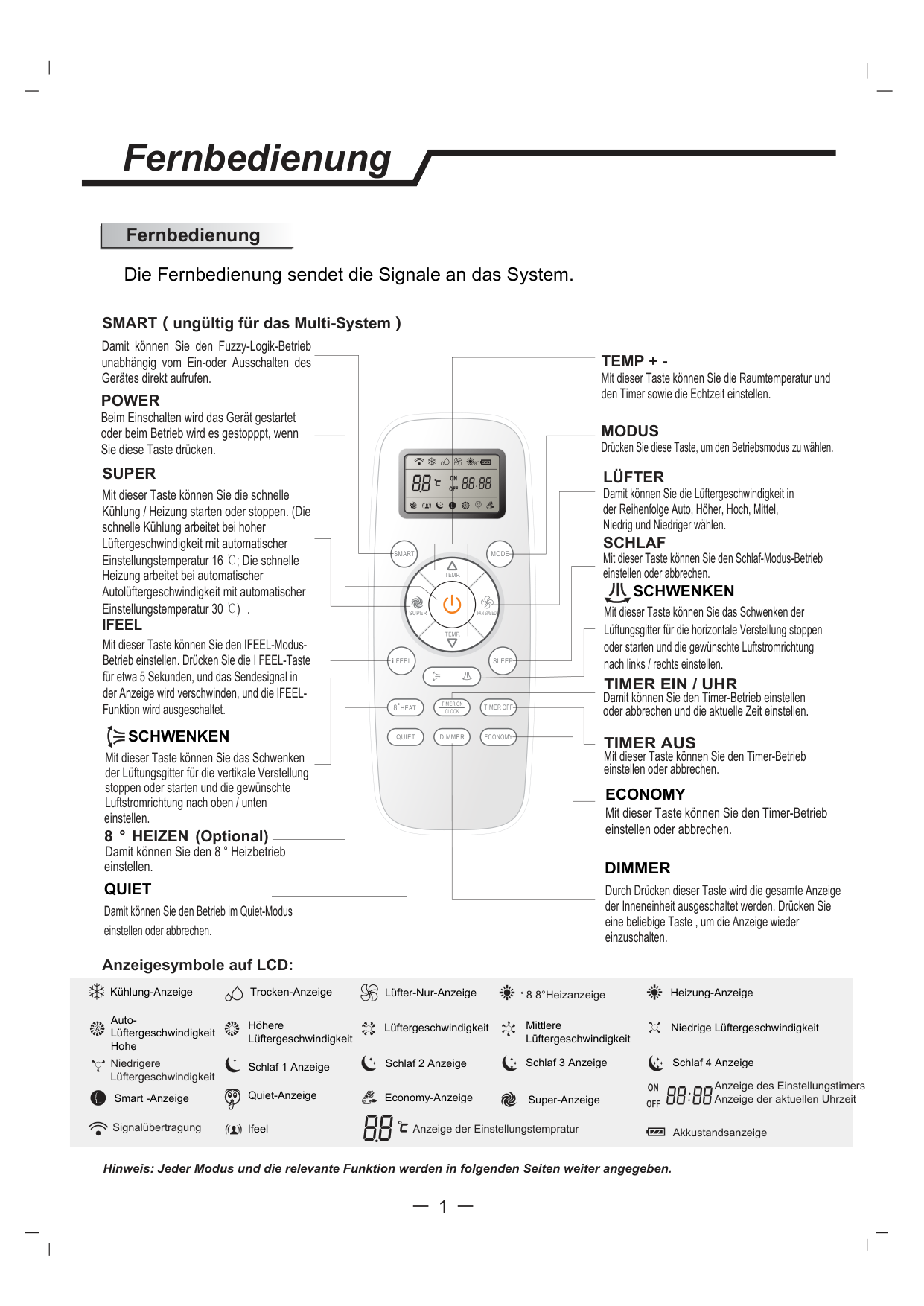

TEMP + Used to adjust the room temperature and the timer, also real time.

Used to enter fuzzy logic operation directly, regardless of the unit is on or off.

POWER

MODE Press this button to select the operation mode.

The appliance will be started when it is energized or will be stopped when it is in operation, if you press this button.

8

FAN Used to select fan speed in sequence auto, higher, high, medium, low and lower.

######################## ON OFF

############ SUPER

Used to start or stop the fast cooling/heating. (Fast cooling operates at high fan speed with 16℃ set temp automatically ; Fast heating operates at auto fan speed with 30℃ set temp automatically)

SLEEP Used to set or cancel Sleep Mode operation.

MODESMART

TEMP.

############ SWING

Used to stop or start Horizontal adjustment louver swinging and set the desired left/right airflow direction.

SUPER FAN SPEED

IFEEL Used to set Mode operation,p the I FEEL button for about 5 seconds, the transmit signal in the display will disappear, the I FEEL function will be shunted off.

TEMP.

IFEEL ress

FEEL

SLEEP

TIMER ON/CLOCK Used to set or cancel the timer operation and used to set the current time.

8 HEAT TIMER ONCLOCK

TIMER OFF

############ SWING

QUIET DIMMER ECONOMY

TIMER OFF Used to set or cancel the timer operation.

Used to stop or start vertical adjustment louver swinging and set the desired up/ down airflow direction.

ECONOMY Used to set or cancel Economy Mode operation.

8° HEAT(optional) Used to set HEAT Mode.8°

DIMMER When you press this button, all the display of indoor unit will be closed. Press any button to resume display.

QUIET Used to set or cancel Quiet Mode operation.

############# Indication symbols on LCD:

8 Heating indicator8 Heating indicator

Dry indicator Fan only indicator

Cooling indicator

Auto fan speed Higher fan speed High fan speed

Medium fan speed

Low fan speed

Sleep 4 indicatorSleep 3 indicatorSleep 2 indicatorSleep 1 indicator

Lower fan speed

Display set timer Display current time

ON OFF

Smart indicator Super indicator Ifeel Quiet indicator Economy indicator

Signal transmit Display set temperature

Battery power indicator

Note: Each mode and relevant function will be further specified in following pages.

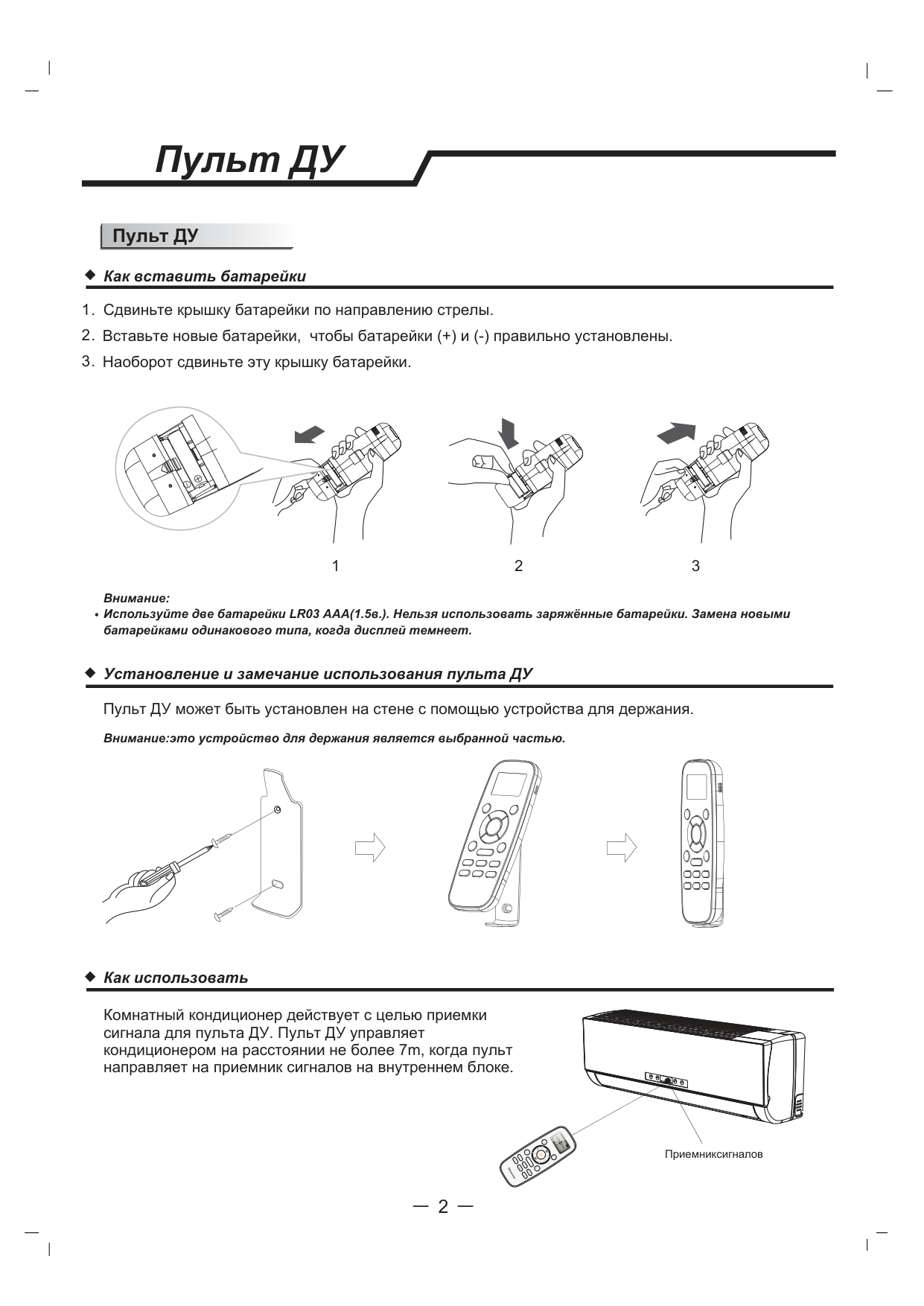

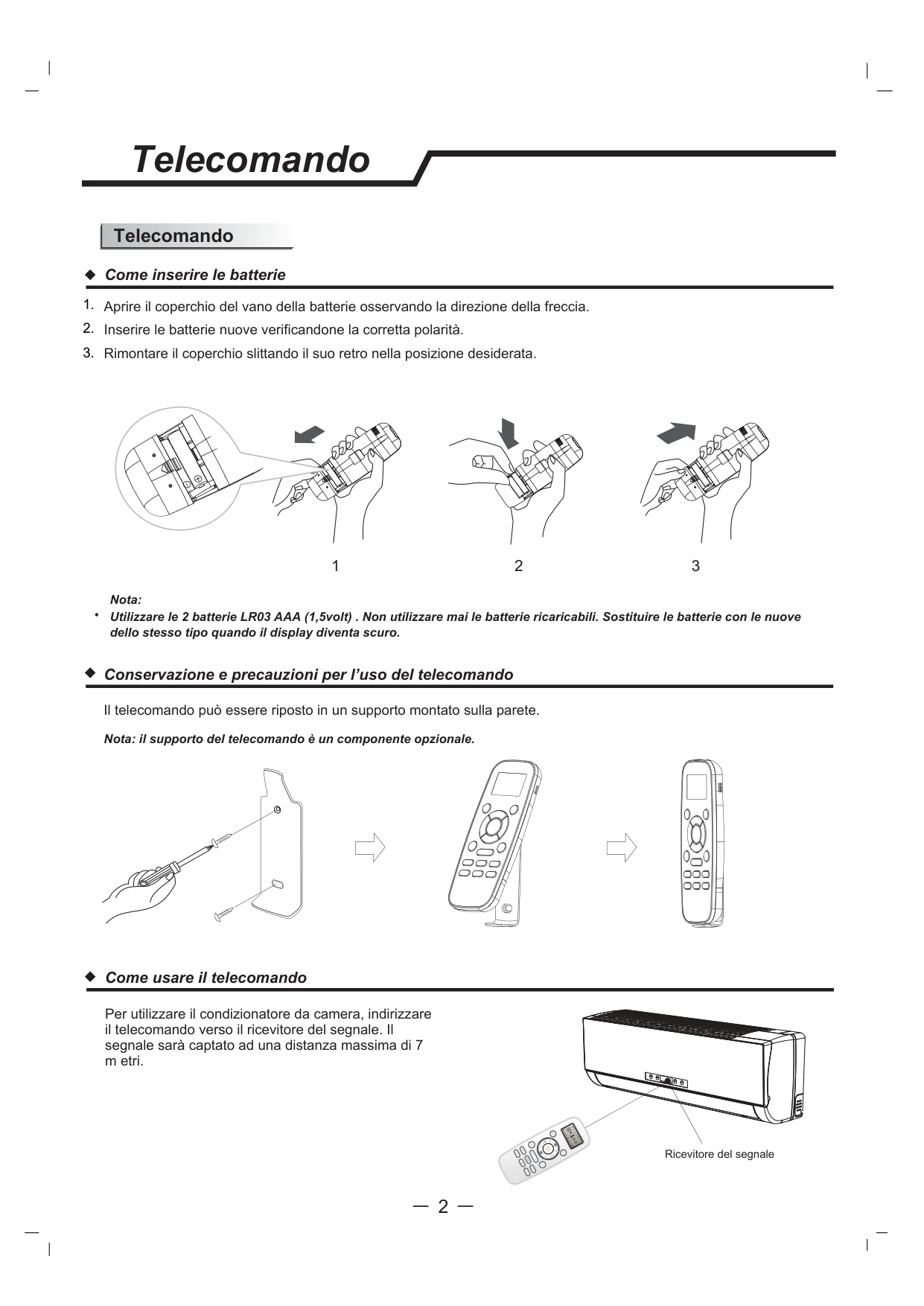

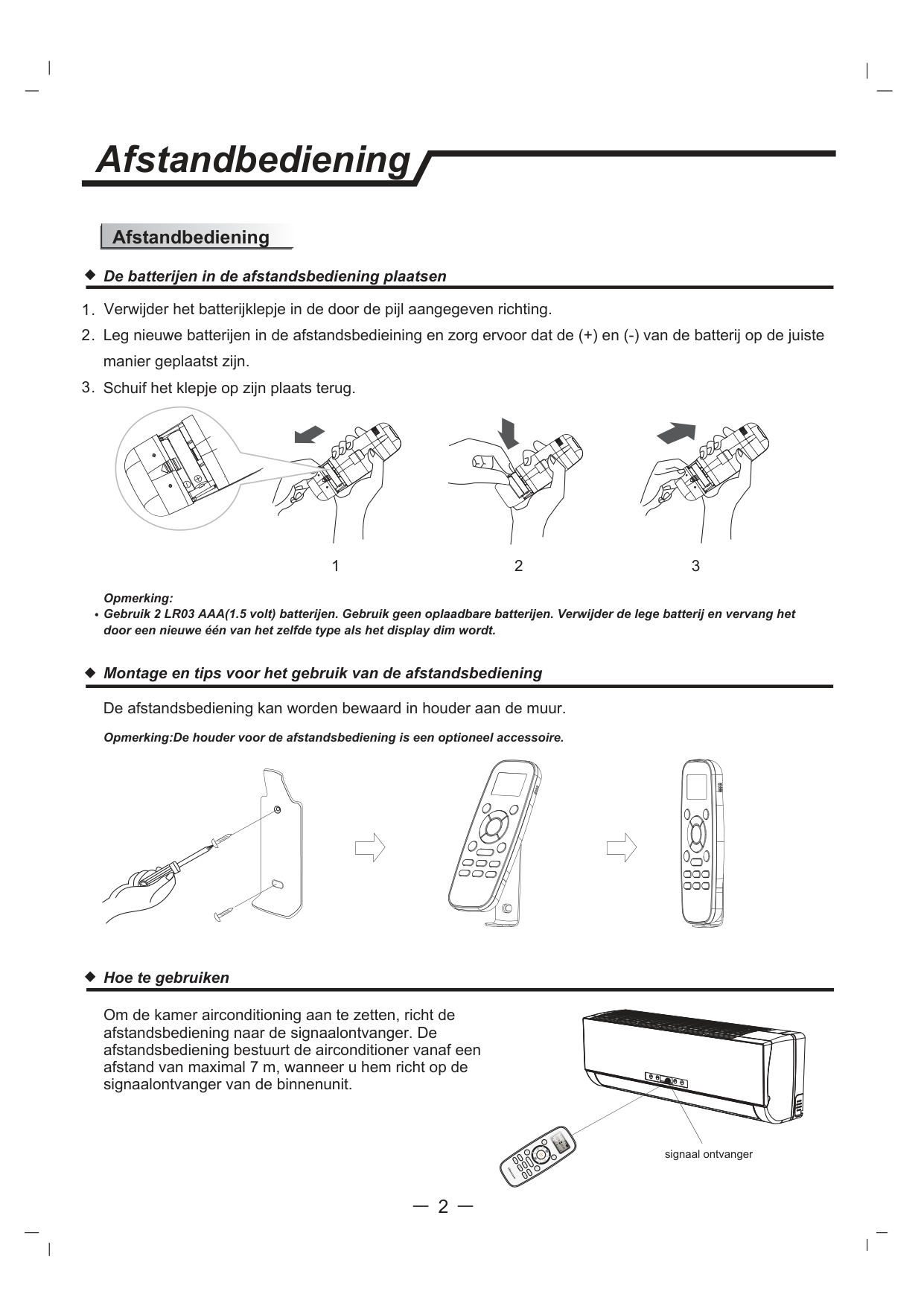

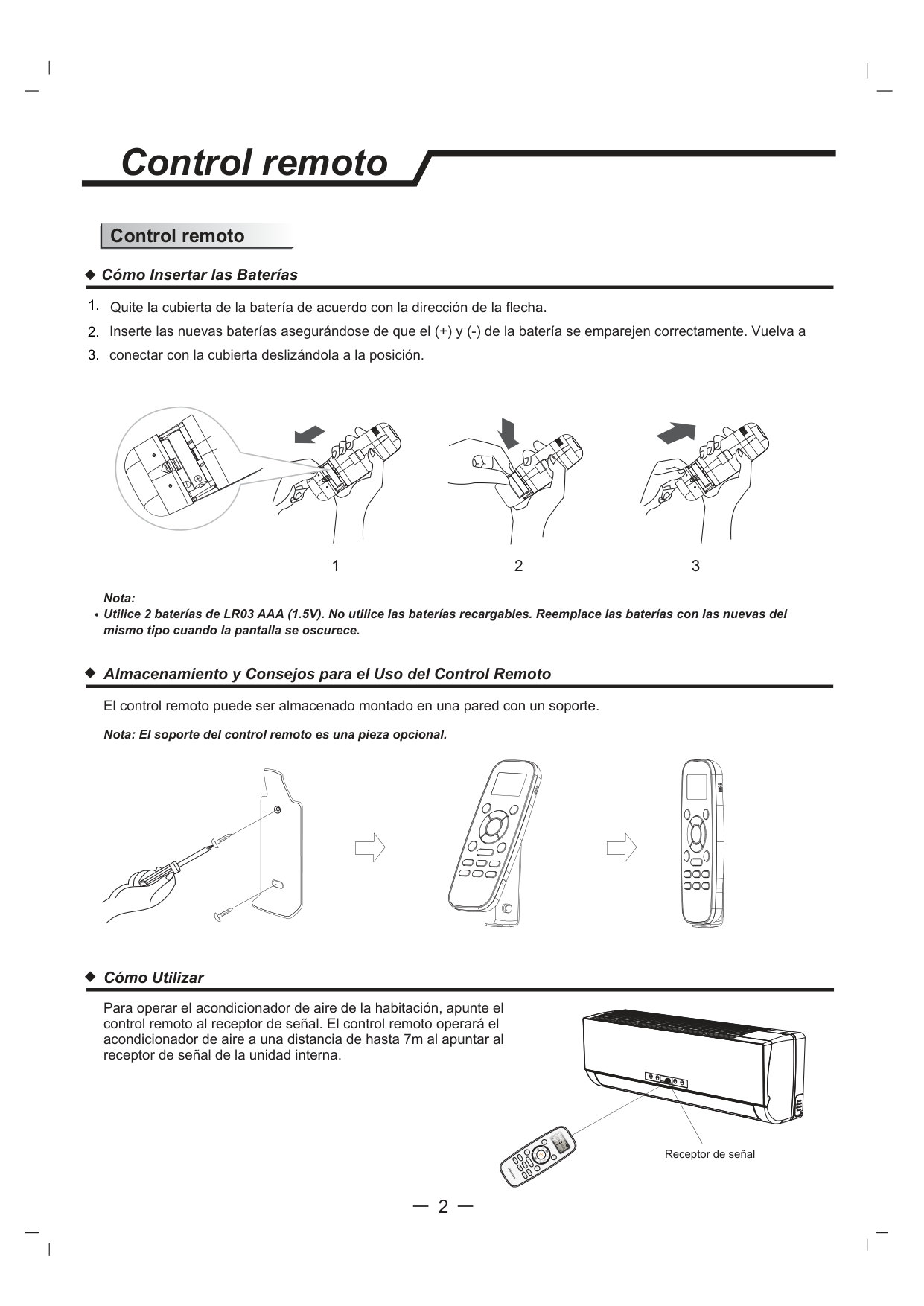

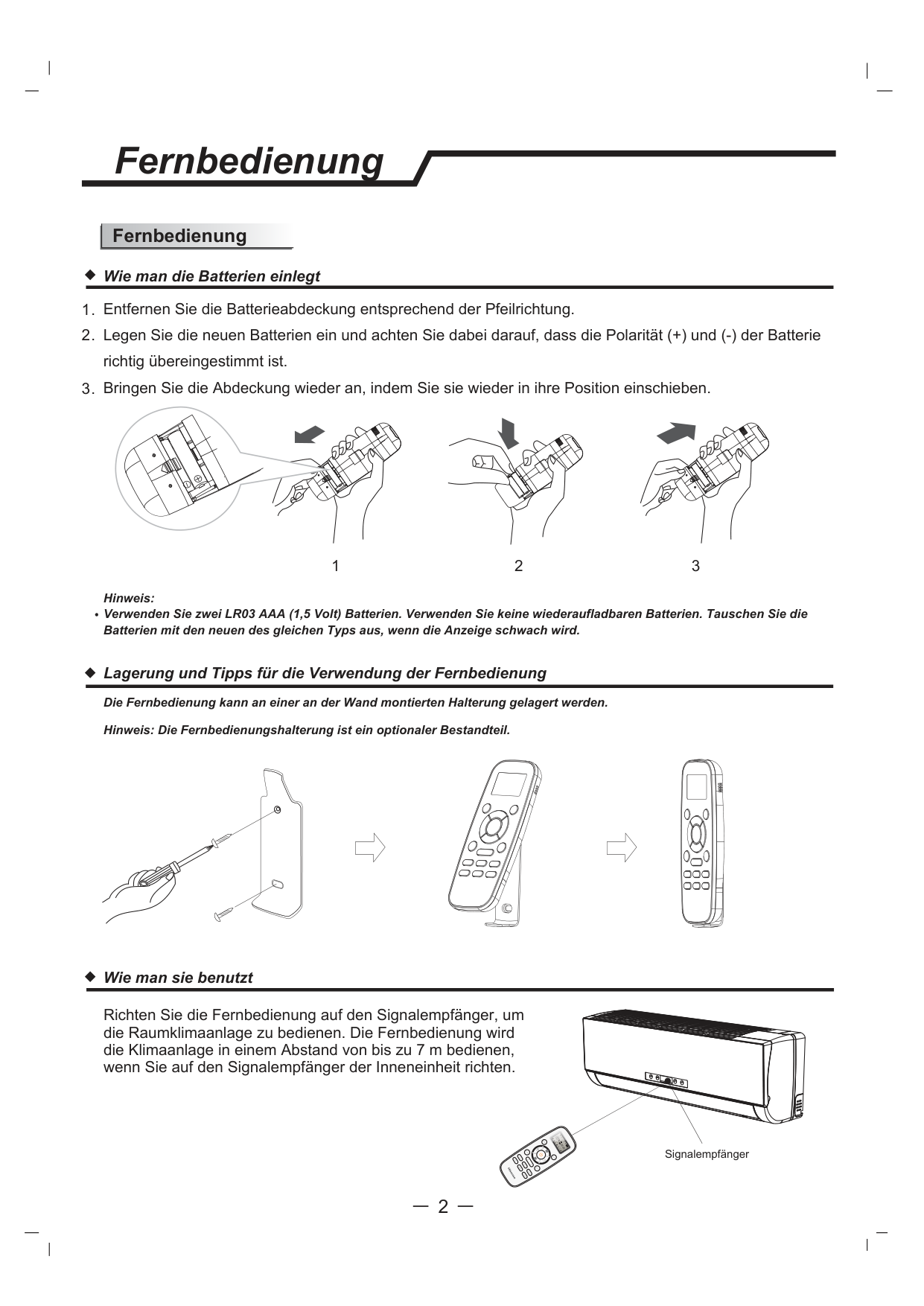

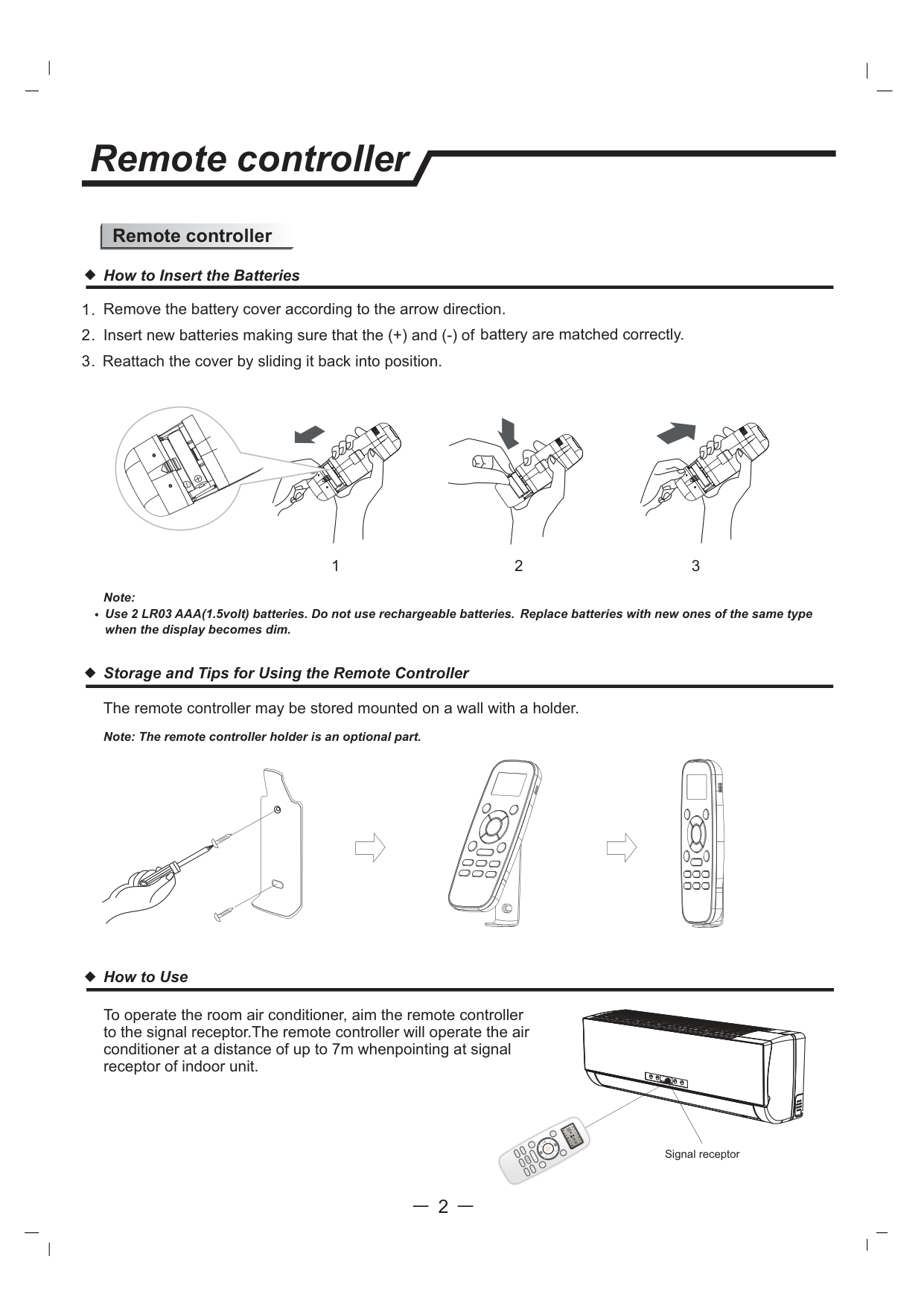

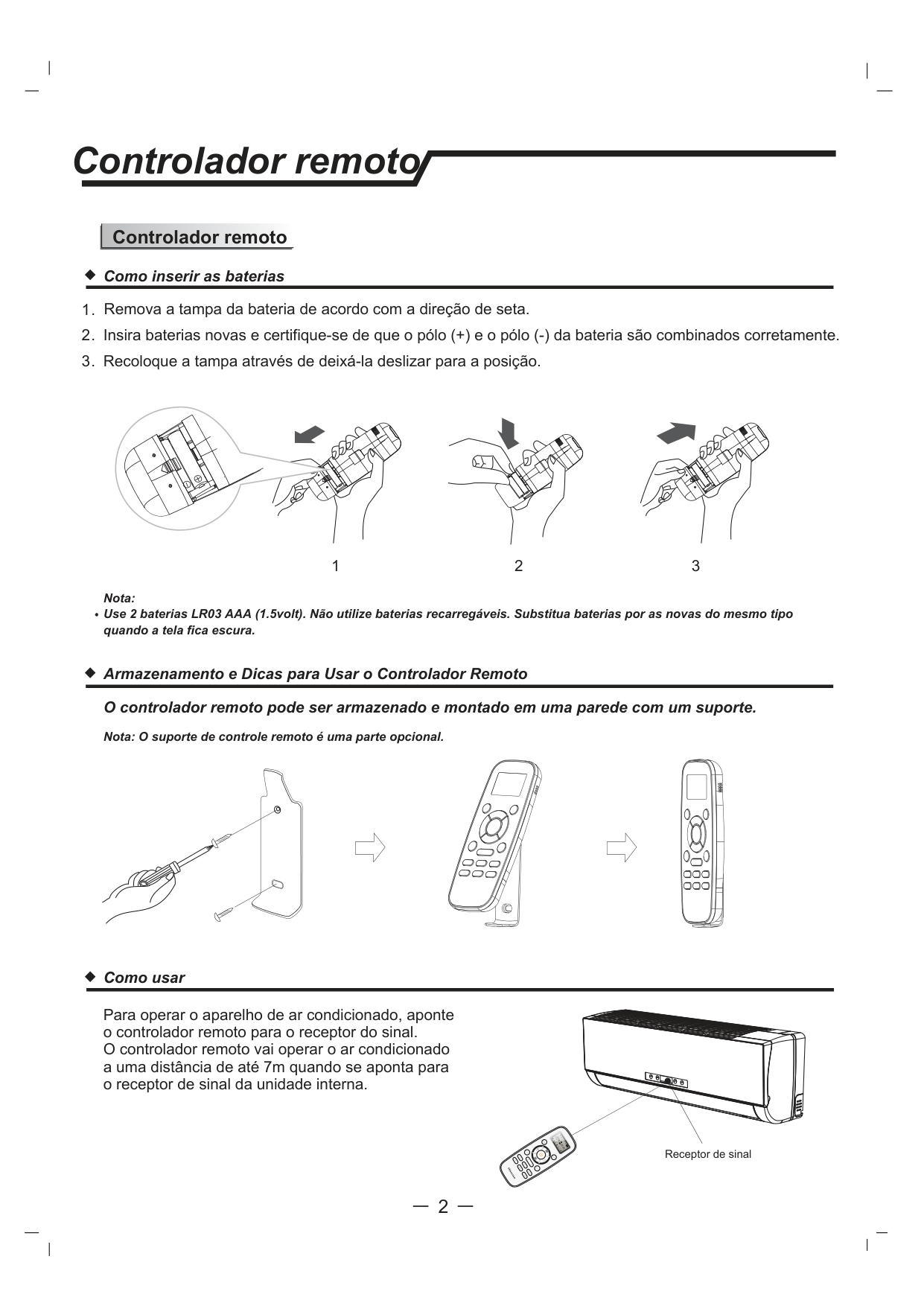

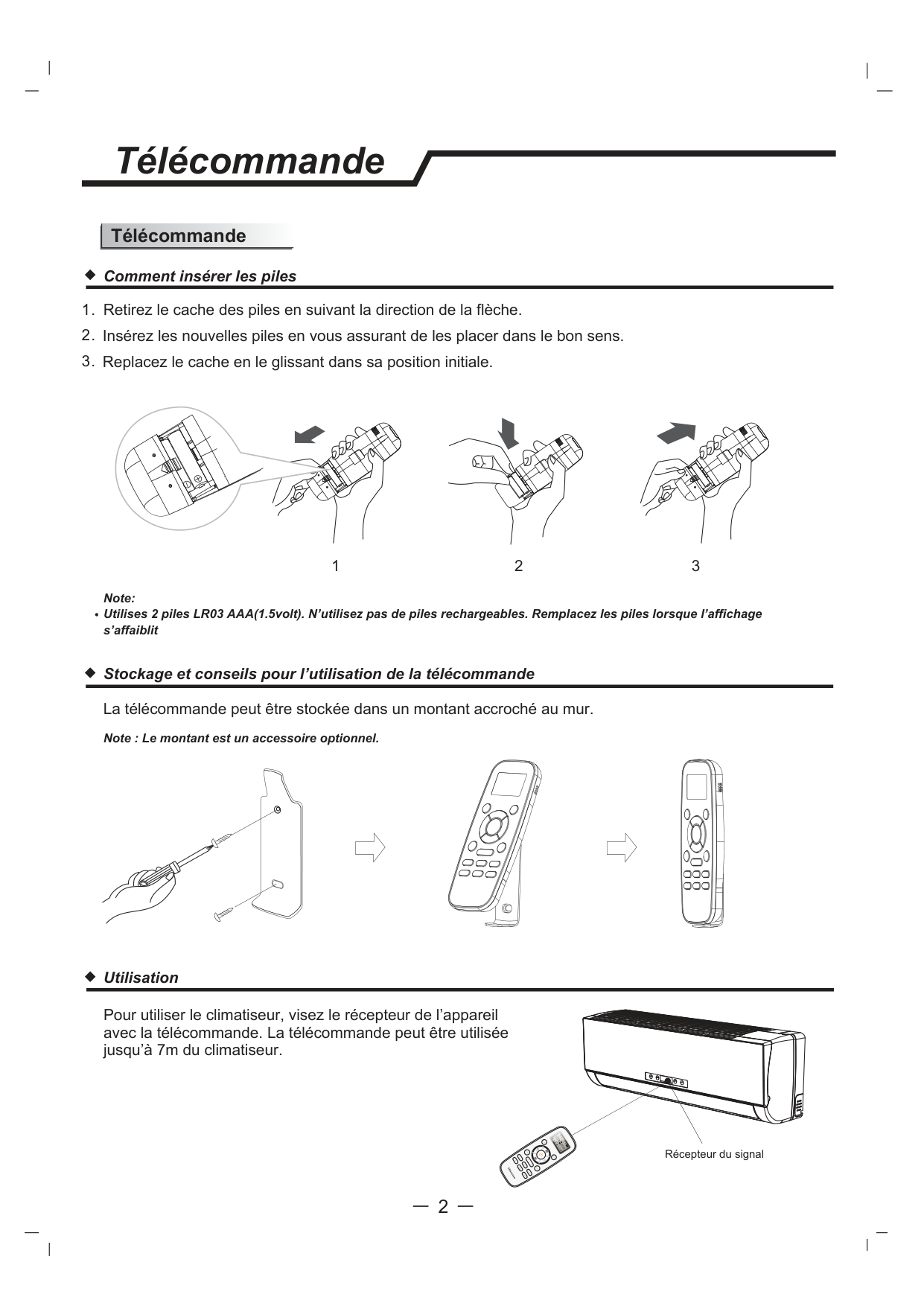

How to Insert the Batteries

Remove the battery cover according to the arrow direction. Insert new batteries making sure that the (+) and (-) of battery are matched correctly. Reattach the cover by sliding it back into position.

1 2 3

Note: Use 2 LR03 AAA(1.5volt) batteries. Do not use rechargeable batteries. Replace batteries with new ones of the same type when the display becomes dim.

############# Storage and Tips for Using the Remote Controller The remote controller may be stored mounted on a wall with a holder. Note: The remote controller holder is an optional part.

How to Use

To operate the room air conditioner, aim the remote controller to the signal receptor.The remote controller will operate the air conditioner at a distance of up to 7m whenpointing at signal receptor of indoor unit.

SMART

######################### ON OFF

SUPER

FEEL

TEMP 8

HEAT

TEMP

MODE

QUIET

FAN SPEED

TIMER ON

CLOCK

DIMMER

SLEEP

TIMER OFF

ECONOMY

Signal receptor

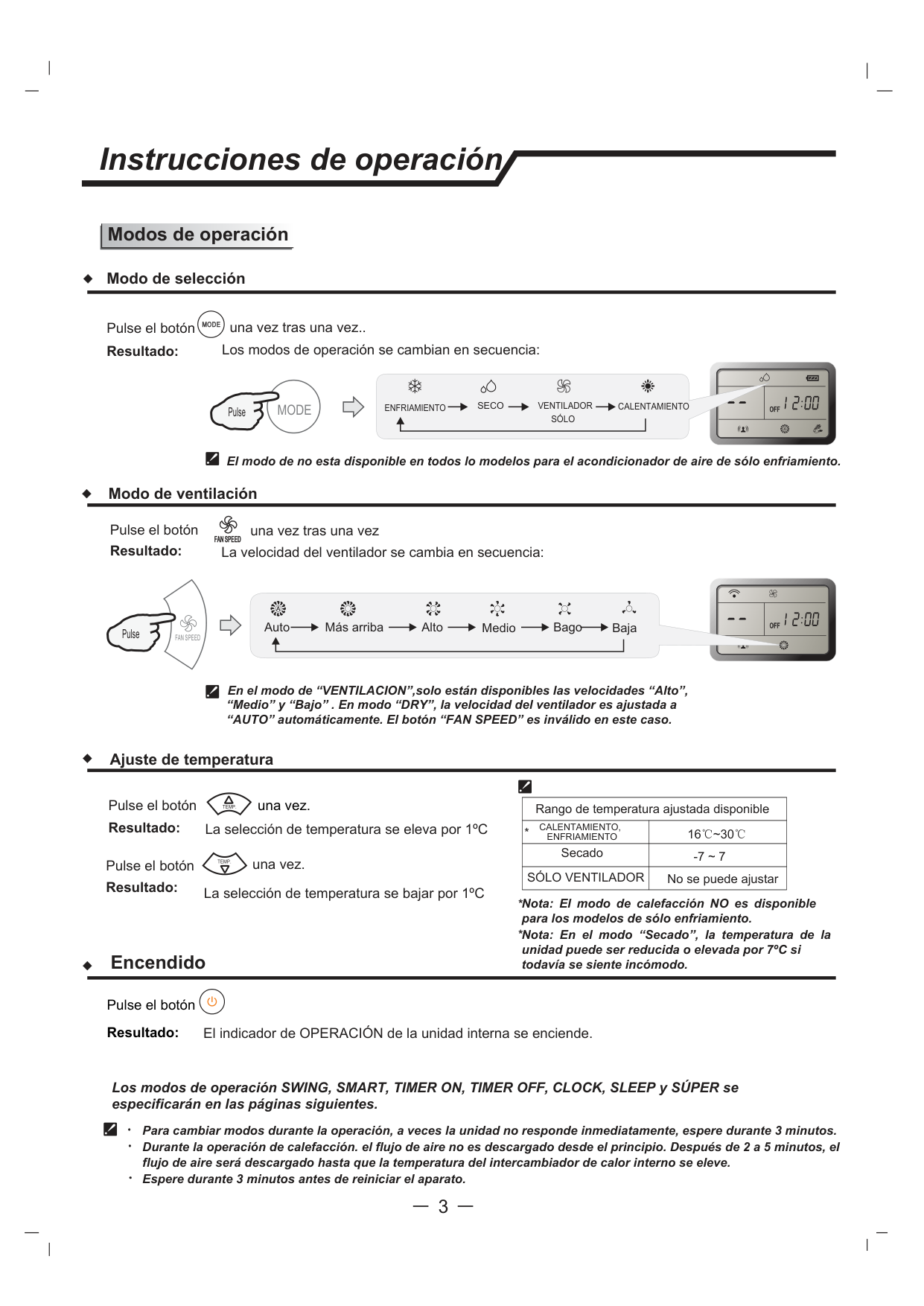

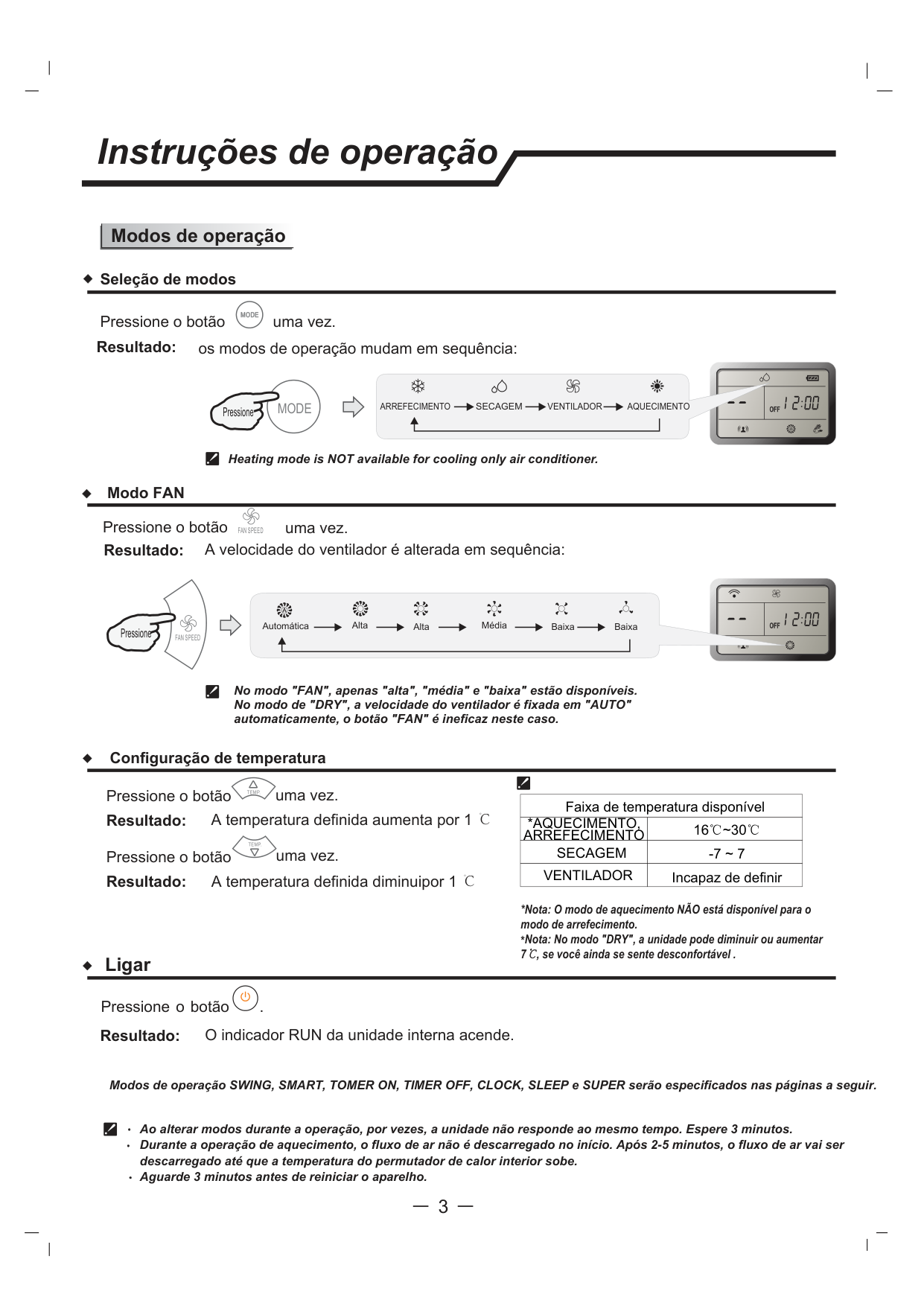

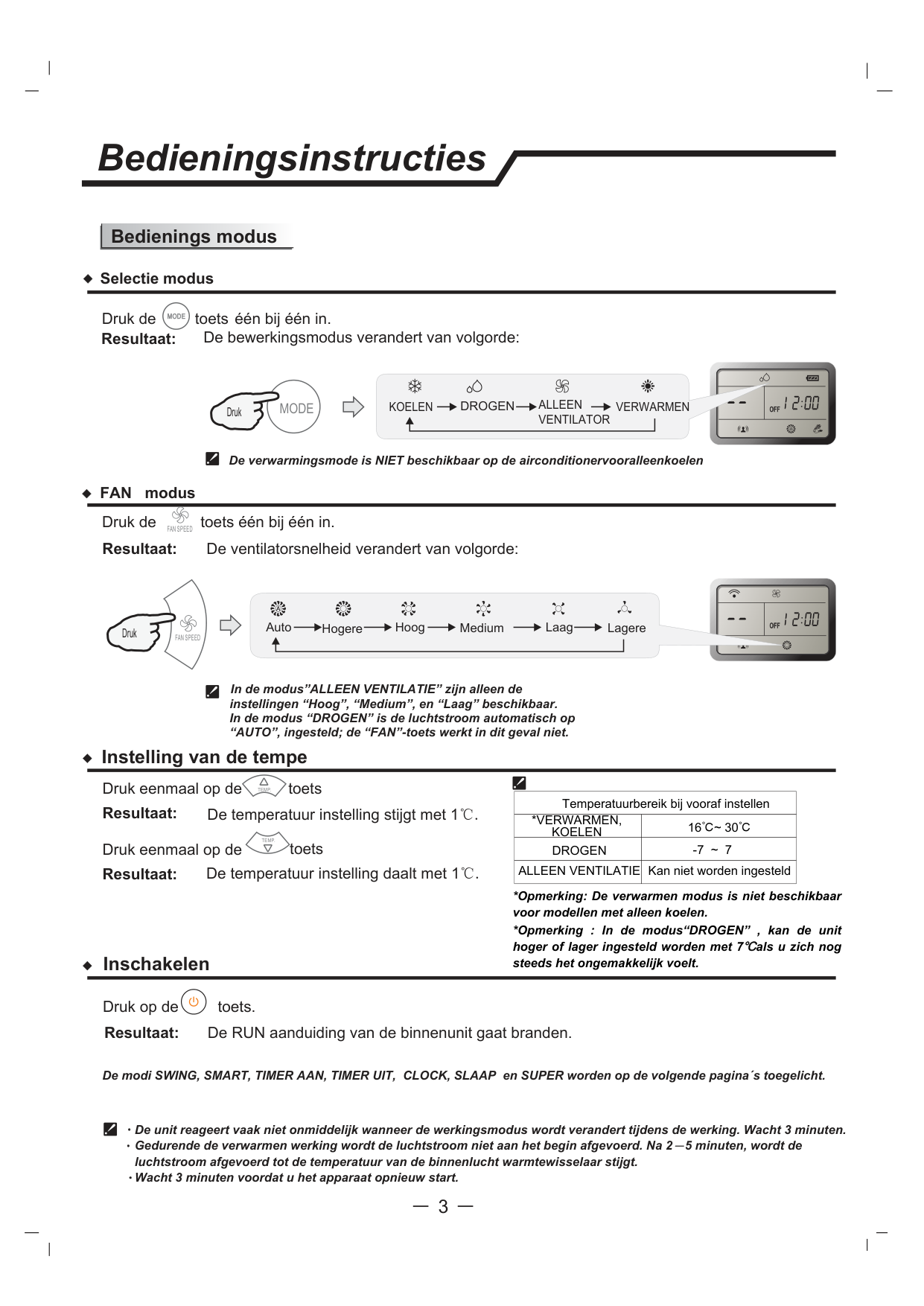

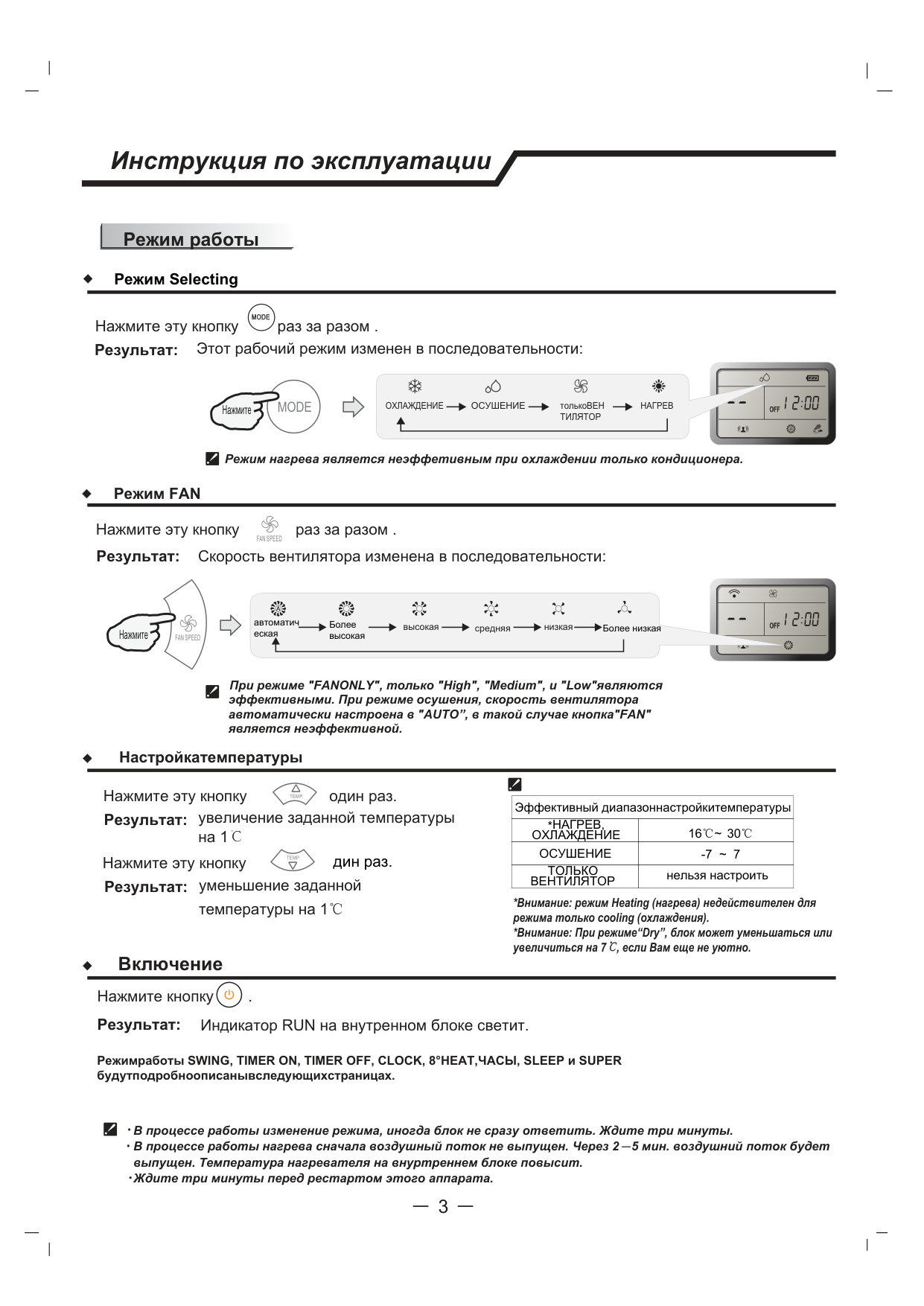

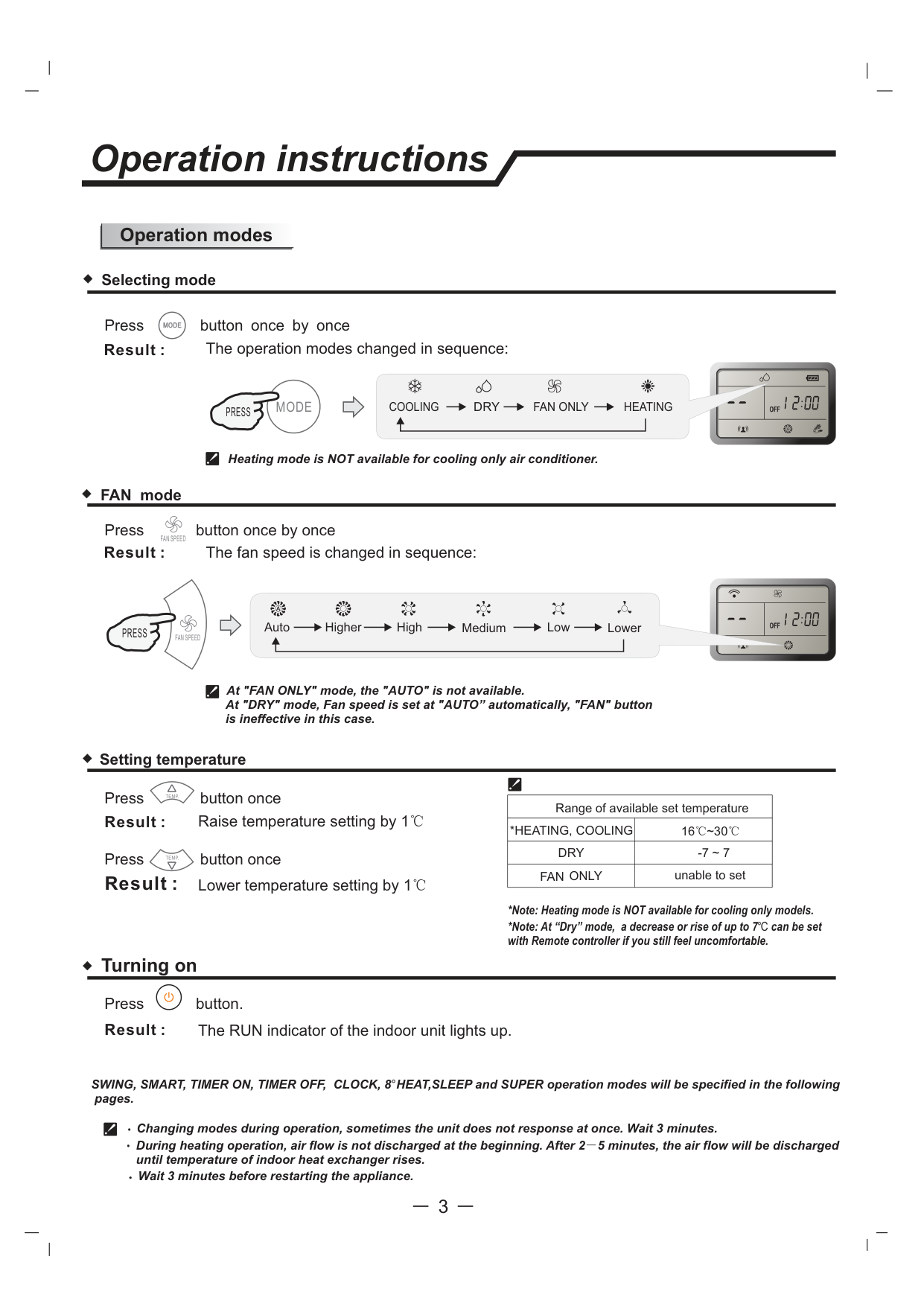

######### Operation modes

Selecting mode

MODEPress button once by once

The operation modes changed in sequence:

Result :

MODEPRESS

HEATINGCOOLINGDRYFAN ONLY

OFF

Heating mode is NOT available for cooling only air conditioner.

FAN mode

Press button once by once

FAN SPEED

Result :

The fan speed is changed in sequence:

Auto Higher High Medium Low Lower

OFF

################## PRESS

FAN SPEED

At "FAN ONLY" mode, the "AUTO" is not available. At "DRY" mode, Fan speed is set at "AUTO” automatically, "FAN" button is ineffective in this case.

Setting temperature

Press button once

TEMP.

|Range of available set temperature|Range of available set temperature| |---|---| |*HEATING, COOLING|16℃~30℃| |DRY|-7 ~ 7| |FAN ONLY|unable to set|

Result :

Raise temperature setting by 1℃

TEMP.Press button once

######### Result :

Lower temperature setting by 1℃

At “Dry” mode, a decrease or rise of up to 7℃ can be set with if you still feel uncomfortable.

######### Turning on

Press button.

The RUN indicator of the indoor unit lights up.Result :

SWING, SMART, TIMER ON, TIMER OFF, CLOCK, 8°HEAT,SLEEP and SUPER operation modes will be specified in the following pages.

Changing modes during operation, sometimes the unit does not response at once. Wait 3 minutes.

During heating operation, air flow is not discharged at the beginning. After 2－5 minutes, the air flow will be discharged until temperature of indoor heat exchanger rises.

Wait 3 minutes before restarting the appliance.

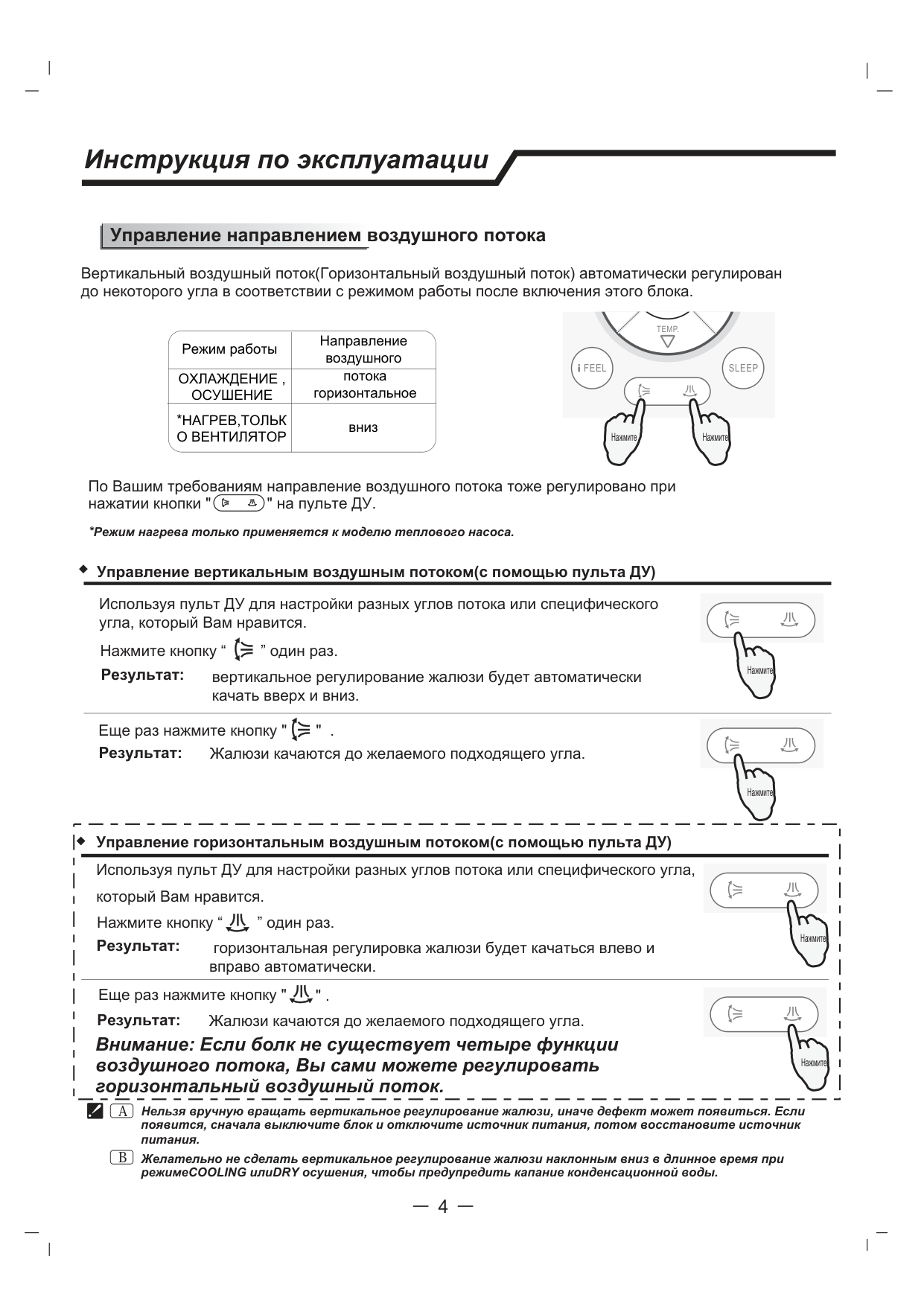

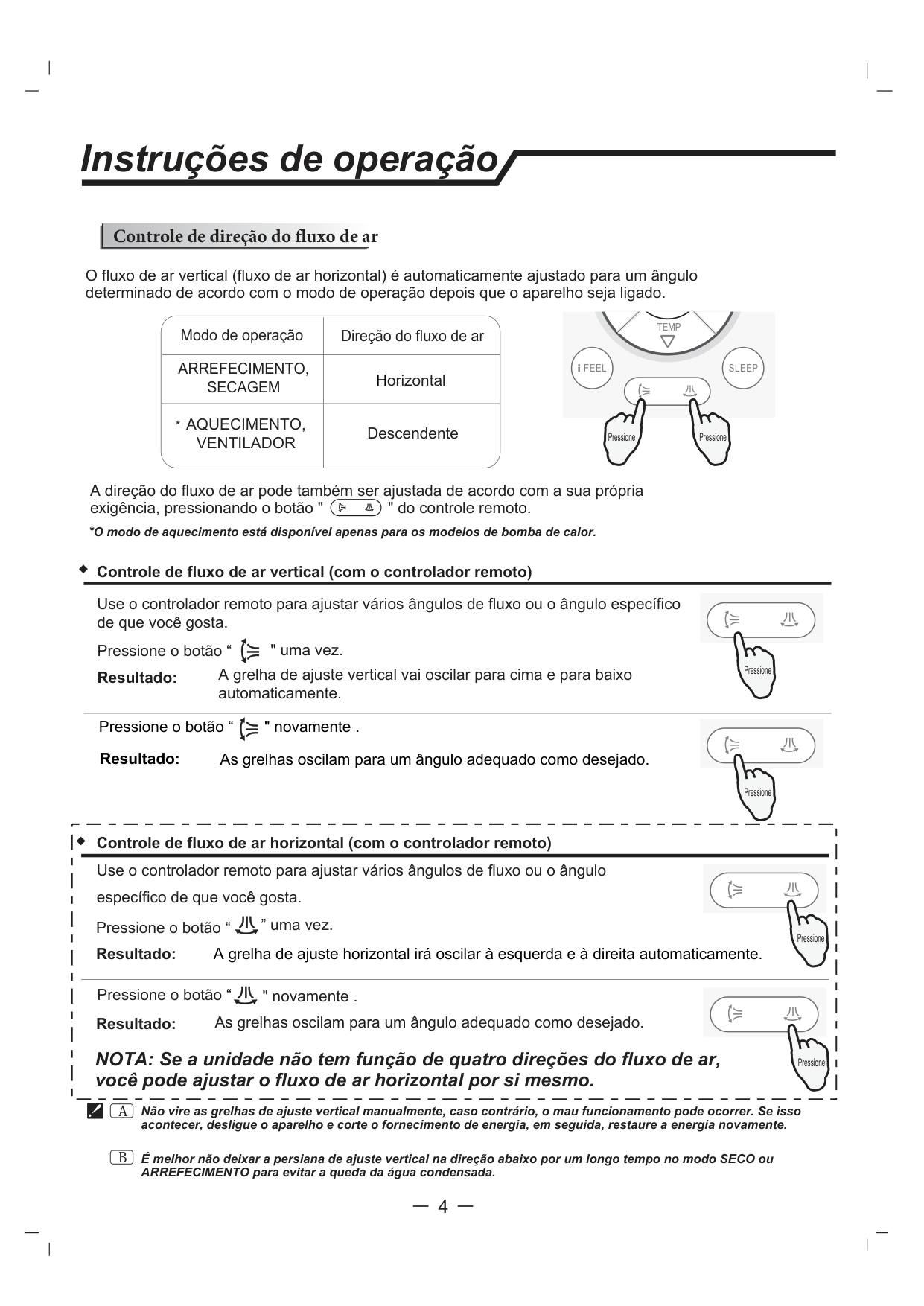

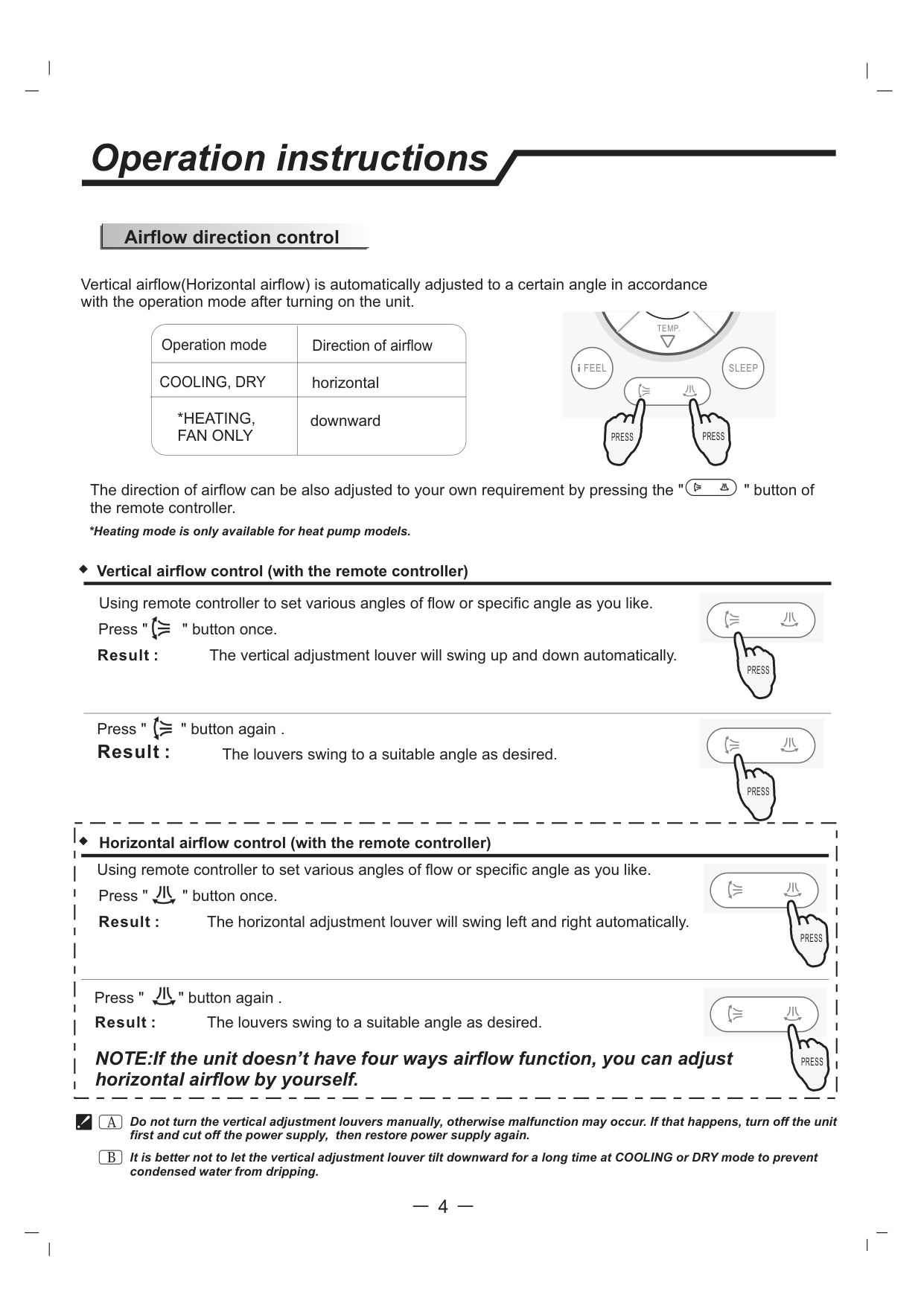

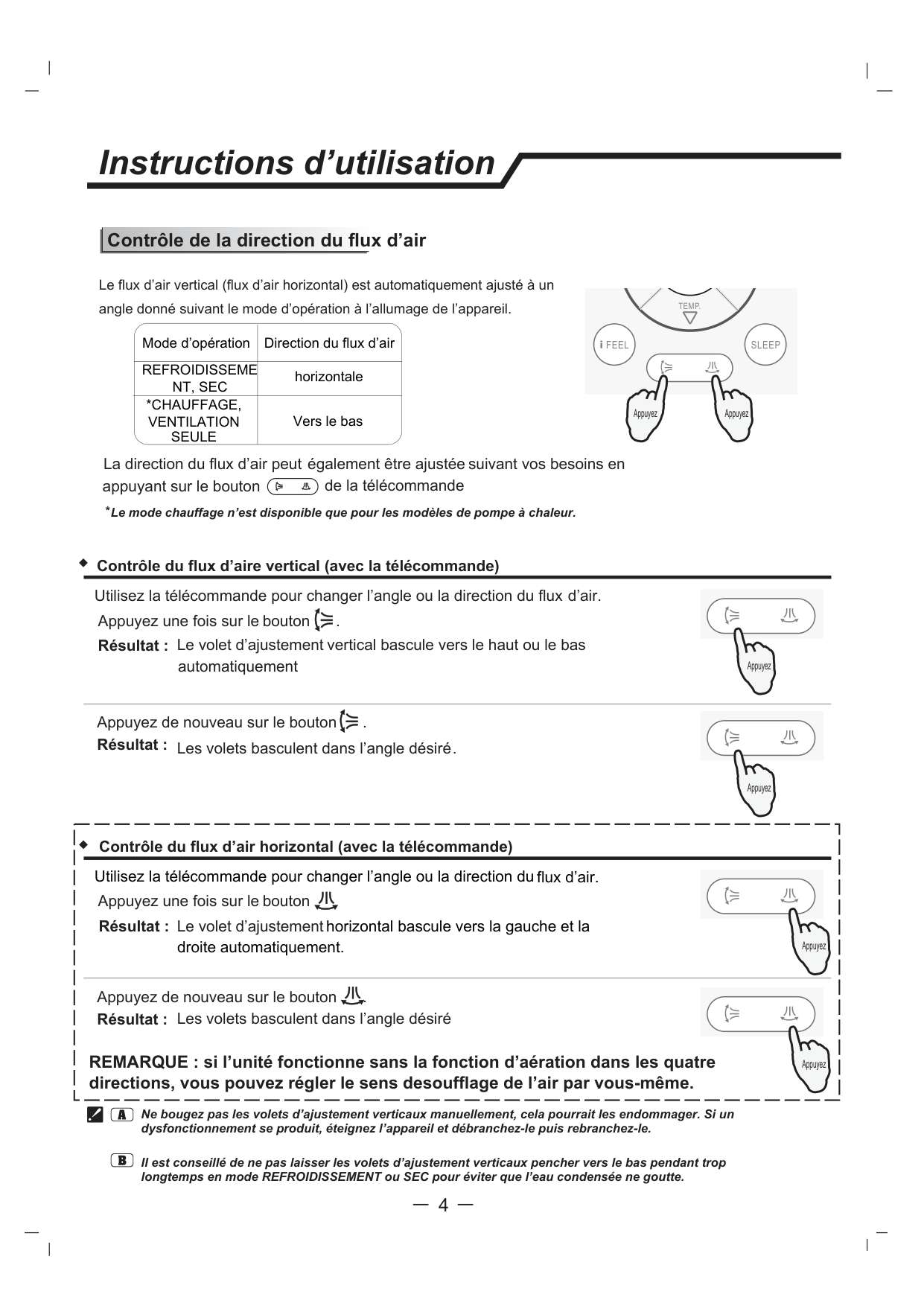

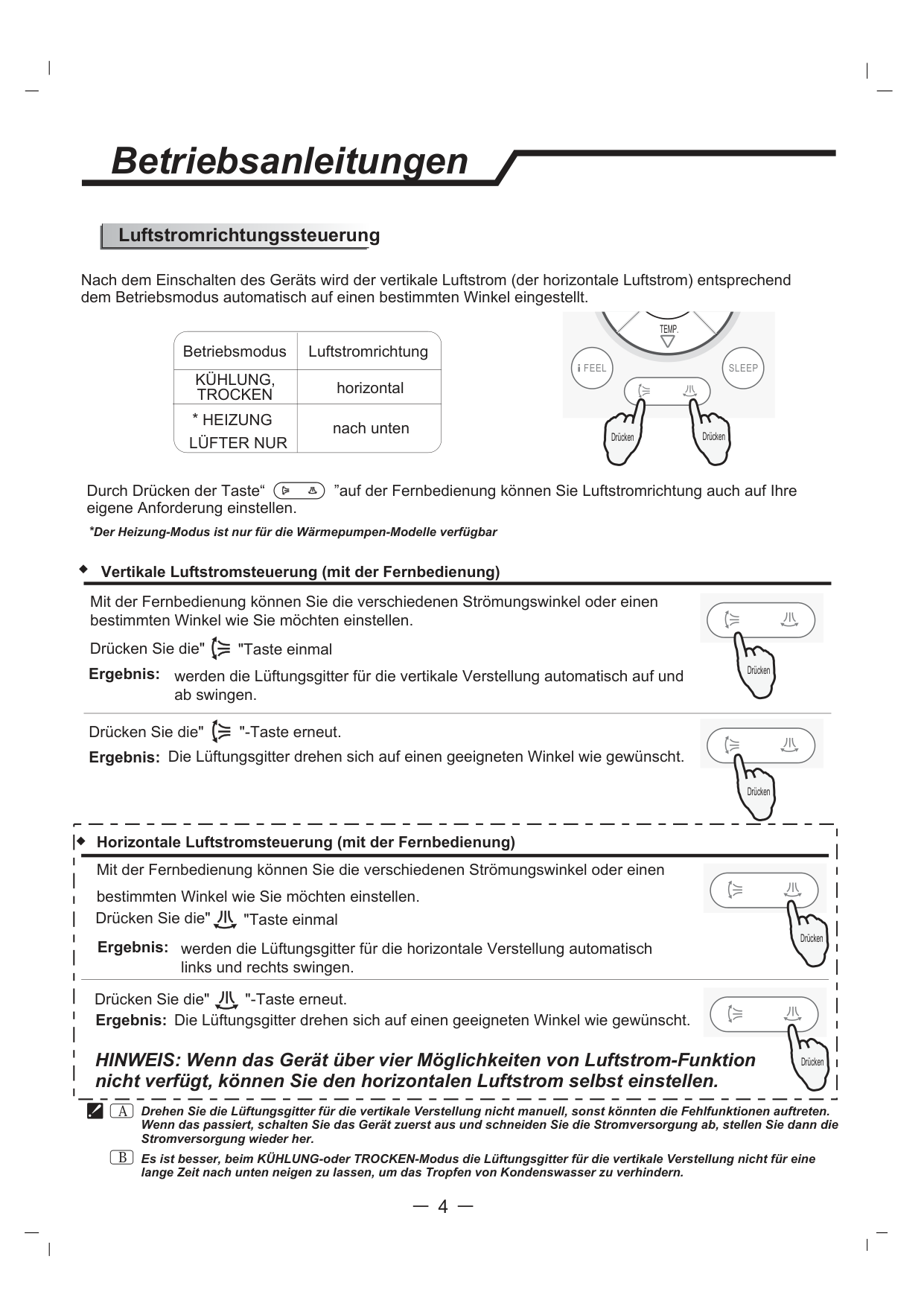

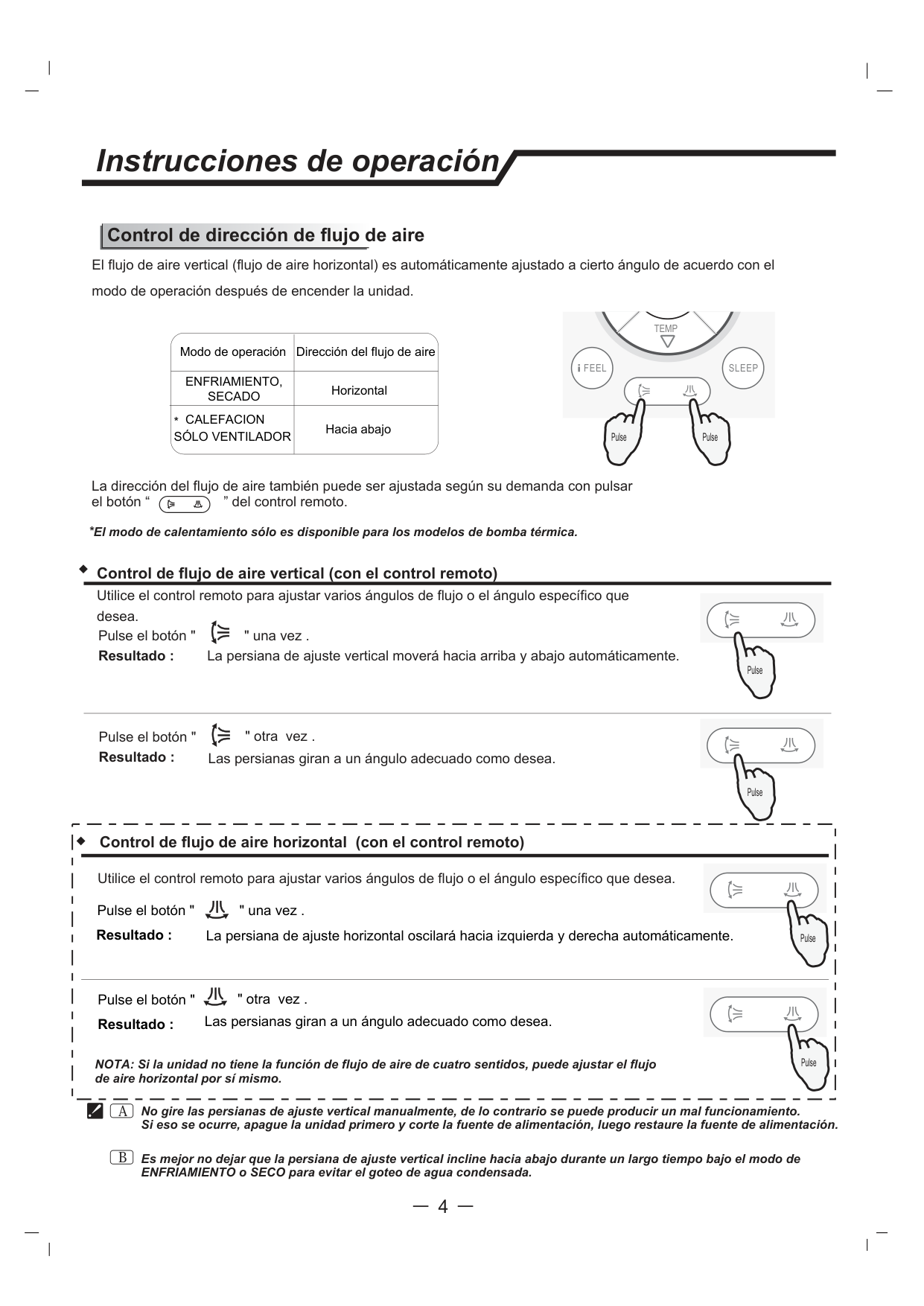

######### Airflow direction control

Vertical airflow(Horizontal airflow) is automatically adjusted to a certain angle in accordance with the operation mode after turning on the unit.

|FEEL SLEEP

TEMP.| |---|

Operation mode Direction of airflow COOLING, DRY

horizontal downward

*HEATING, FAN ONLY

PRESSPRESS

The direction of airflow can be also adjusted to your own requirement by pressing the " " button of the remote controller.

*Heating mode is only available for heat pump models.

Vertical airflow control (with the remote controller)

Using remote controller to set various angles of flow or specific angle as you like.

Press " " button once.

The vertical adjustment louver will swing up and down automatically.Result :

PRESS

Press " " button again . The louvers swing to a suitable angle as desired.

######### Result :

PRESS

|Using remote controller to set various angles of flow or specific angle as you like. Press " " button once.

Press " " button again .

The horizontal adjustment louver will swing left and right automatically.

The louvers swing to a suitable angle as desired.

Result :

Result :

Horizontal airflow control (with the remote controller)

NOTE:If the unit doesn’t have four ways airflow function, you can adjust horizontal airflow by yourself.

PRESS

PRESS| |---|

Do not turn the vertical adjustment louvers manually, otherwise malfunction may occur. If that happens, turn off the unit first and cut off the power supply, then restore power supply again.

It is better not to let the vertical adjustment louver tilt downward for a long time at COOLING or DRY mode to prevent condensed water from dripping.

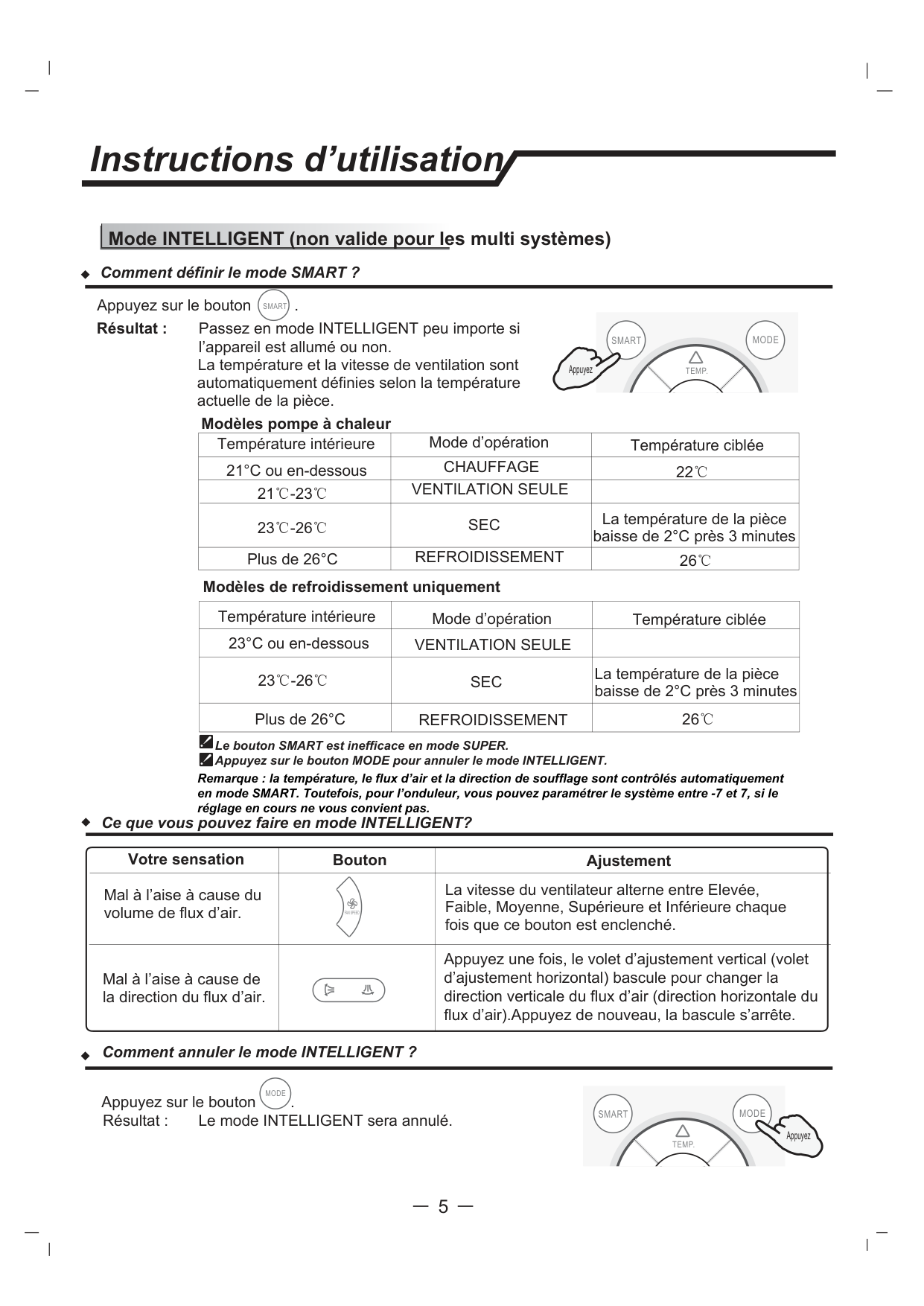

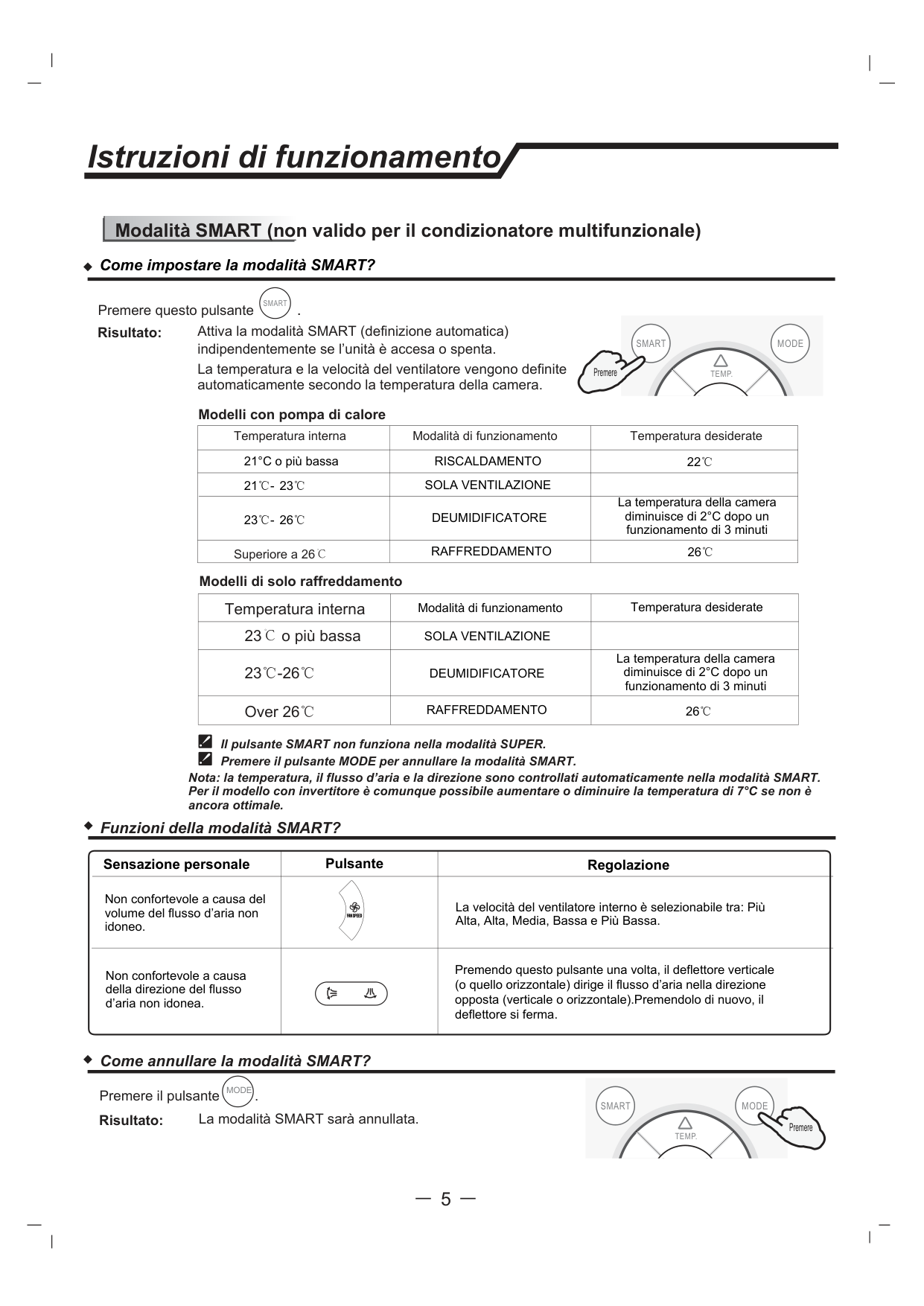

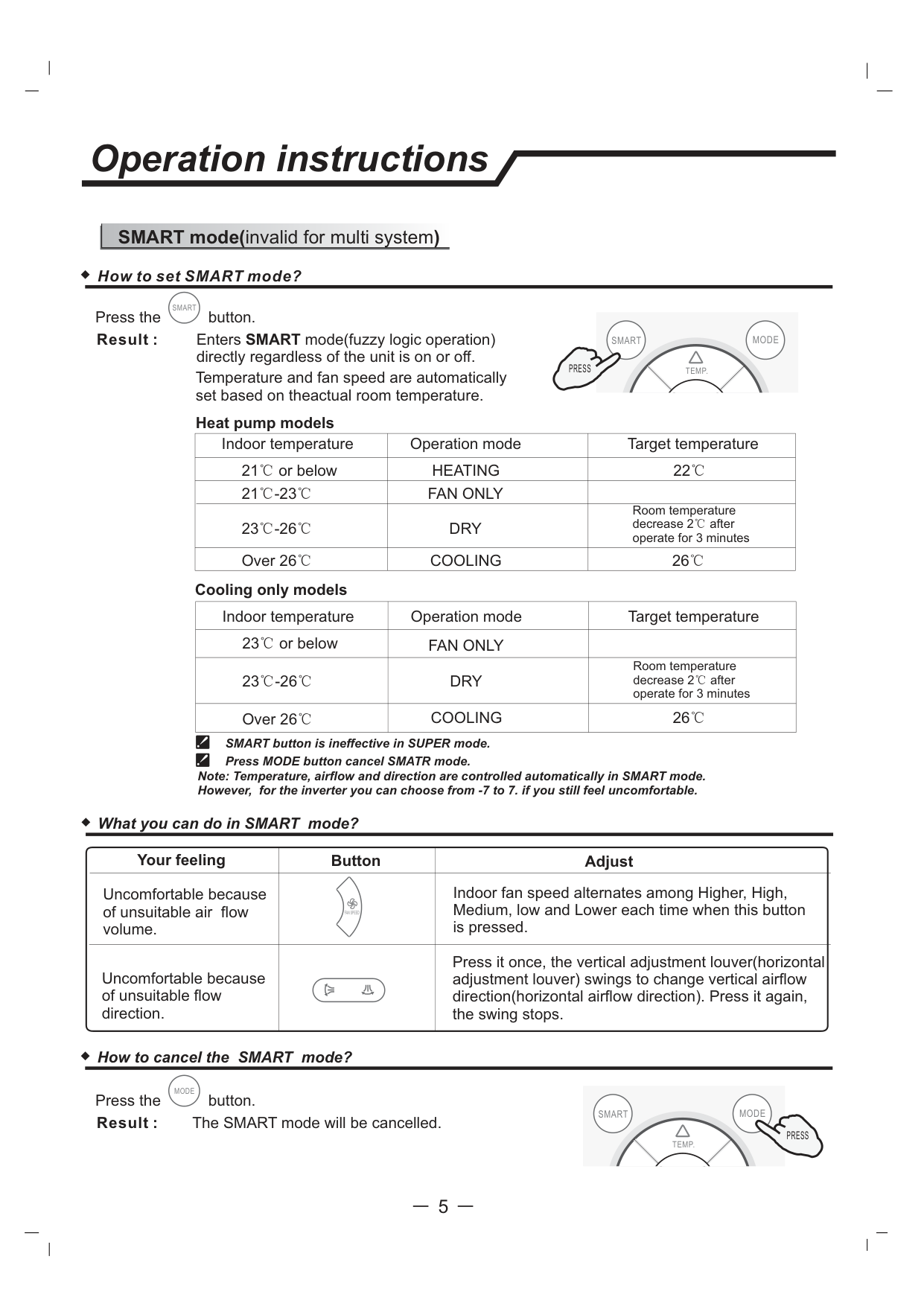

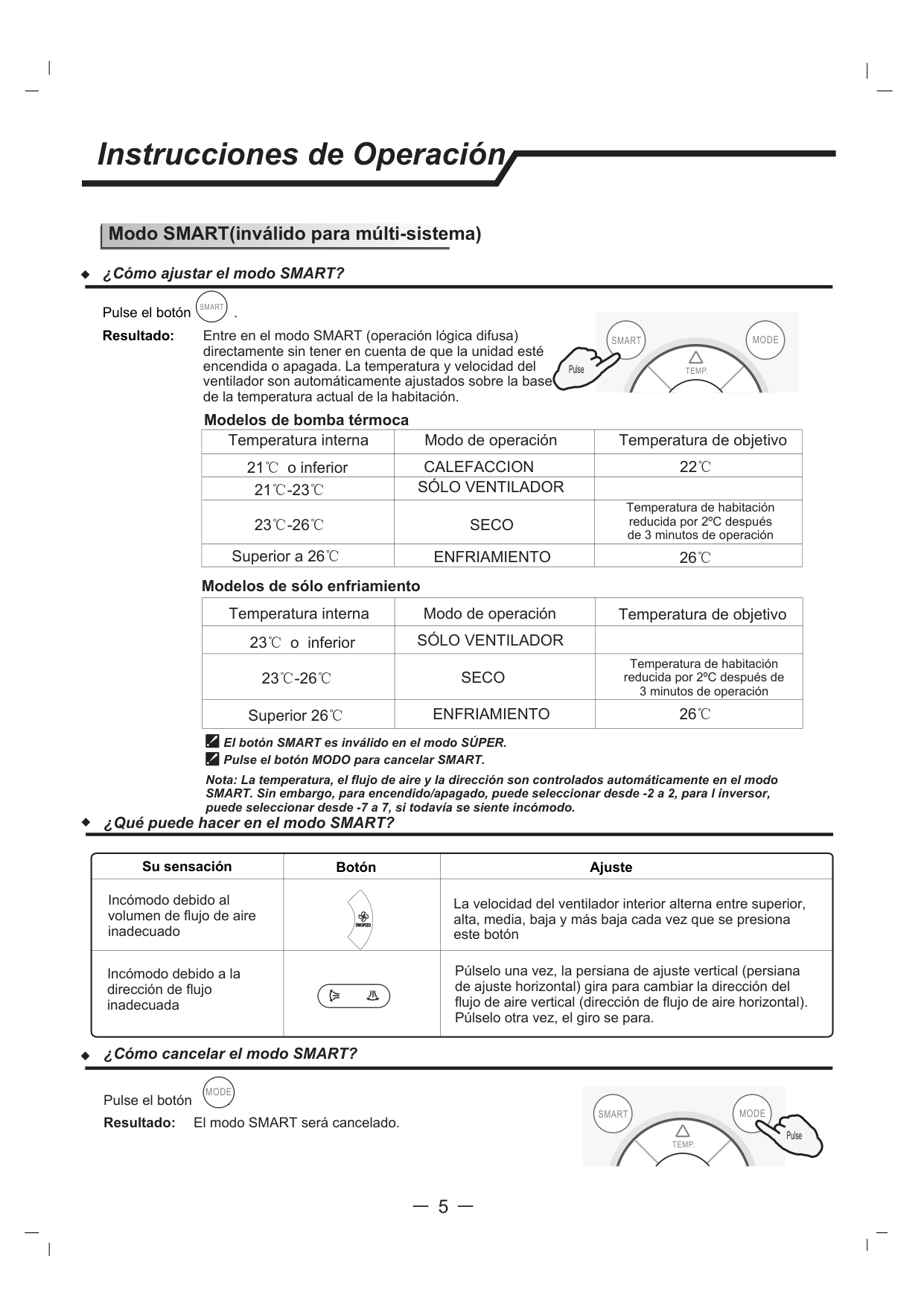

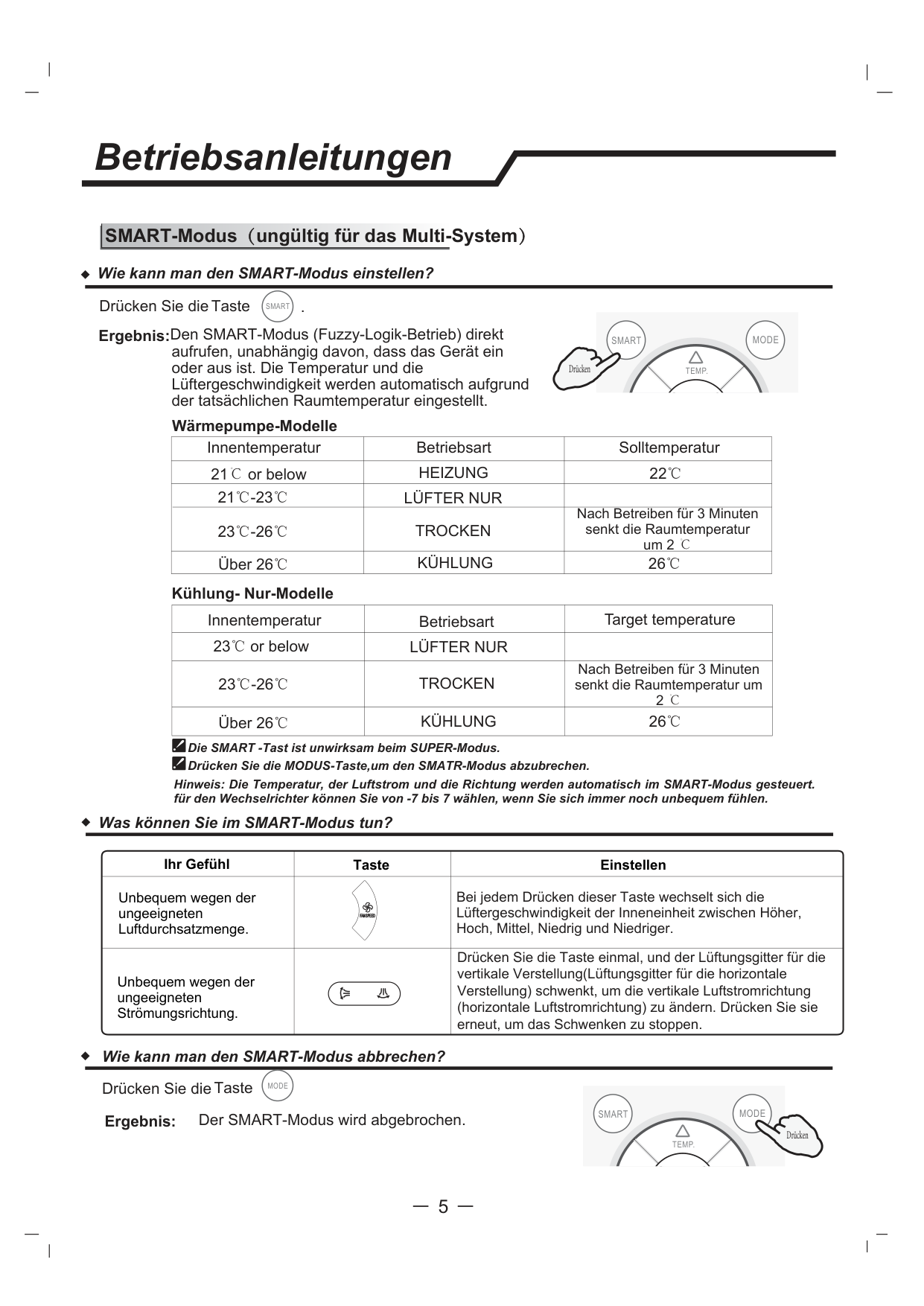

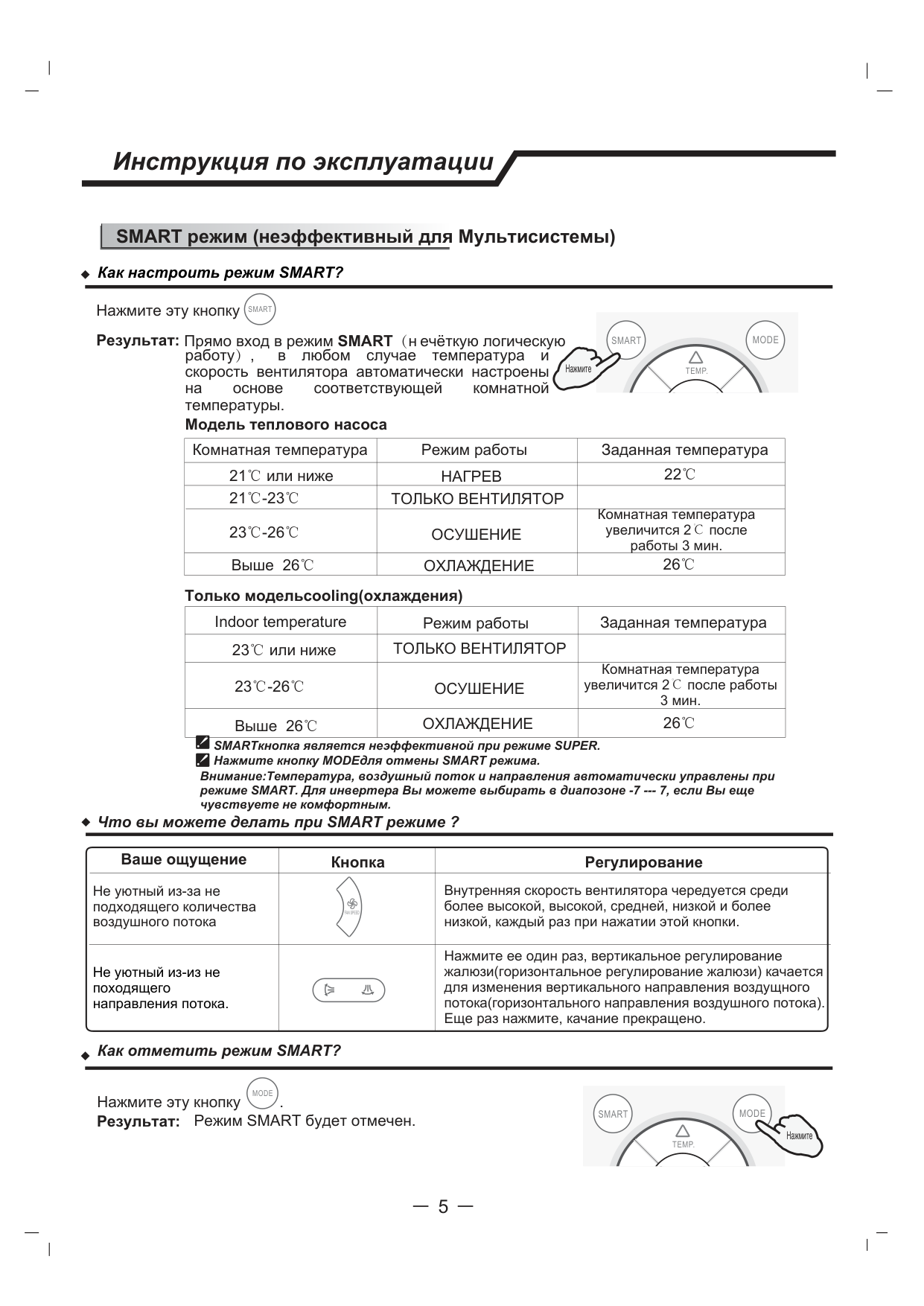

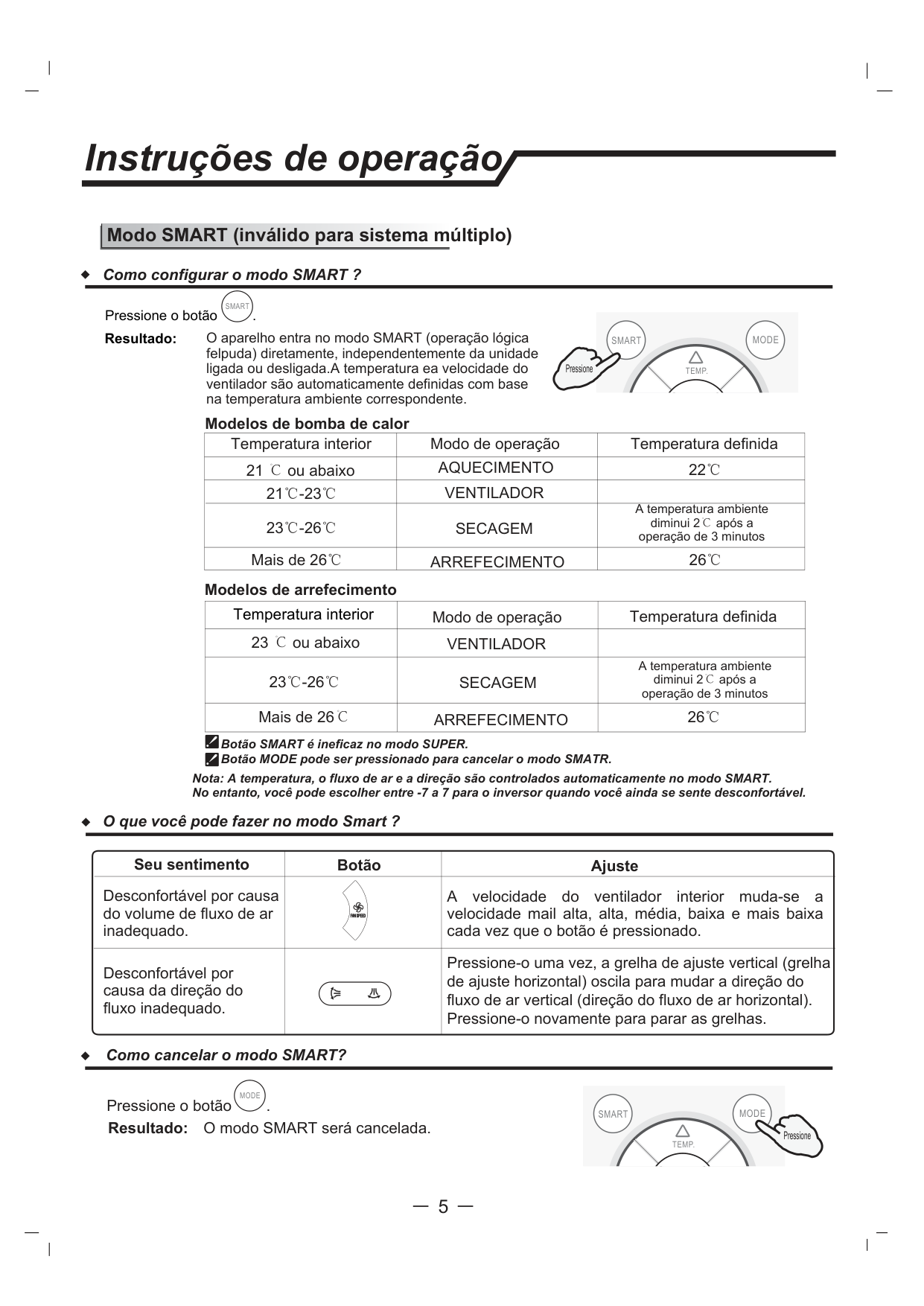

########## SMART mode( )invalid for multi system

How to set SMART mode?

SMART

Press the button.

Result : Enters SMART mode(fuzzy logic operation) directly regardless of the unit is on or off. Temperature and fan speed are automatically set based on theactual room temperature.

MODESMART

TEMP.PRESS

Heat pump models

Target temperature 21℃ or below 22℃

Indoor temperature

Operation mode HEATING FAN ONLY DRY

21℃-23℃ 23℃-26℃

Room temperature decrease 2℃ after operate for 3 minutes

COOLING

26℃Over 26℃

Cooling only models

|Indoor temperature|Operation mode|Target temperature| |---|---|---| |23℃ or below|FAN ONLY| | |23℃-26℃|DRY|Room temperature decrease 2℃ after operate for 3 minutes| |Over 26℃|COOLING|26℃|

SMART button is ineffective in SUPER mode.

Press MODE button cancel SMATR mode.

Note: Temperature, airflow and direction are controlled automatically in SMART mode. However, for the inverter you can choose from -7 to 7. if you still feel uncomfortable.

What you can do in SMART mode? Button Adjust

Your feeling

Indoor fan speed alternates among Higher, High, Medium, low and Lower each time when this button is pressed.

Uncomfortable because of unsuitable air flow volume.

FAN SPEED

Uncomfortable because of unsuitable flow direction.

Press it once, the vertical adjustment louver(horizontal adjustment louver) swings to change vertical airflow direction(horizontal airflow direction). Press it again, the swing stops.

############# How to cancel the SMART mode?

MODE

Press the button.

MODESMART

Result :

The SMART mode will be cancelled.

PRESS

TEMP.

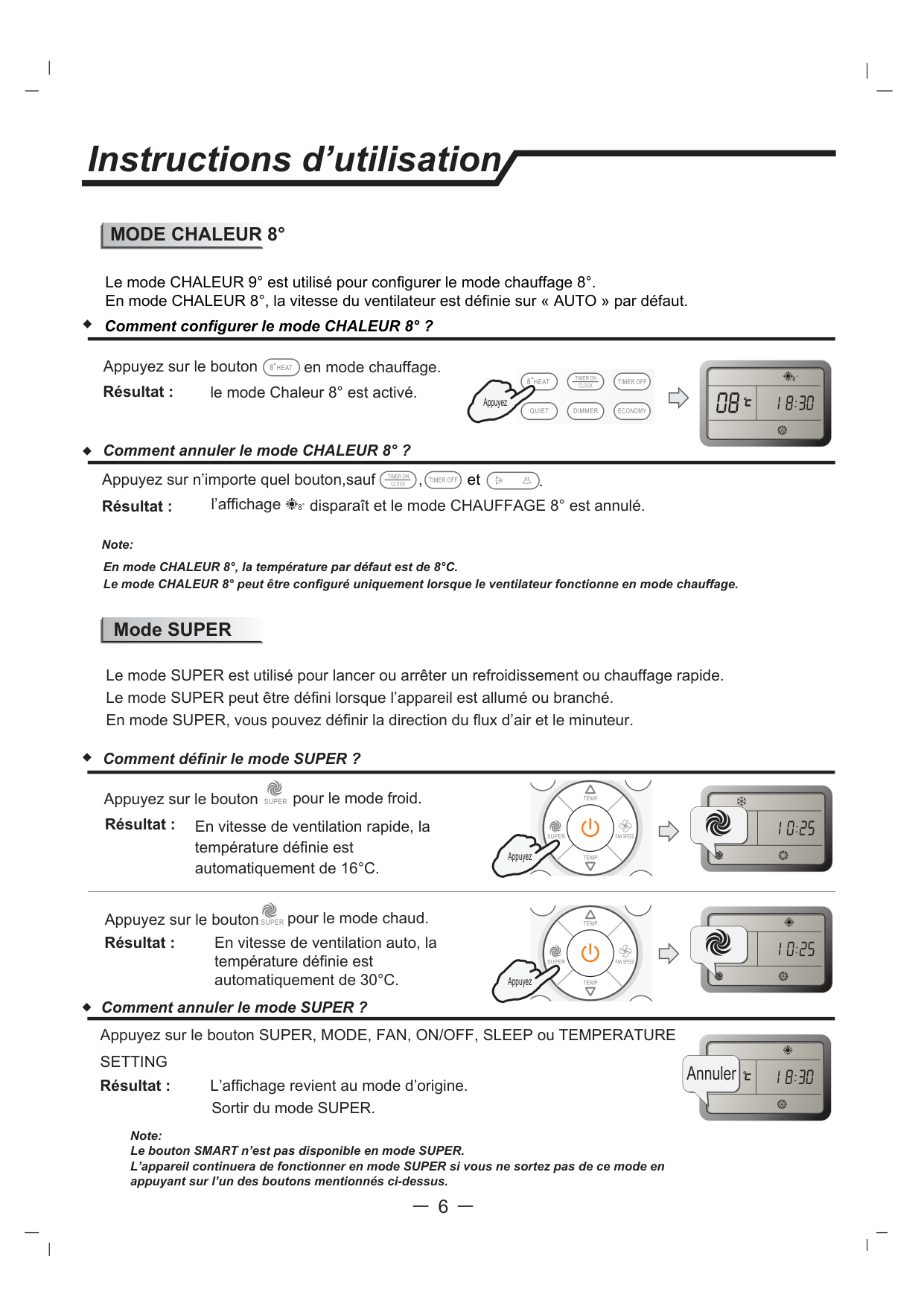

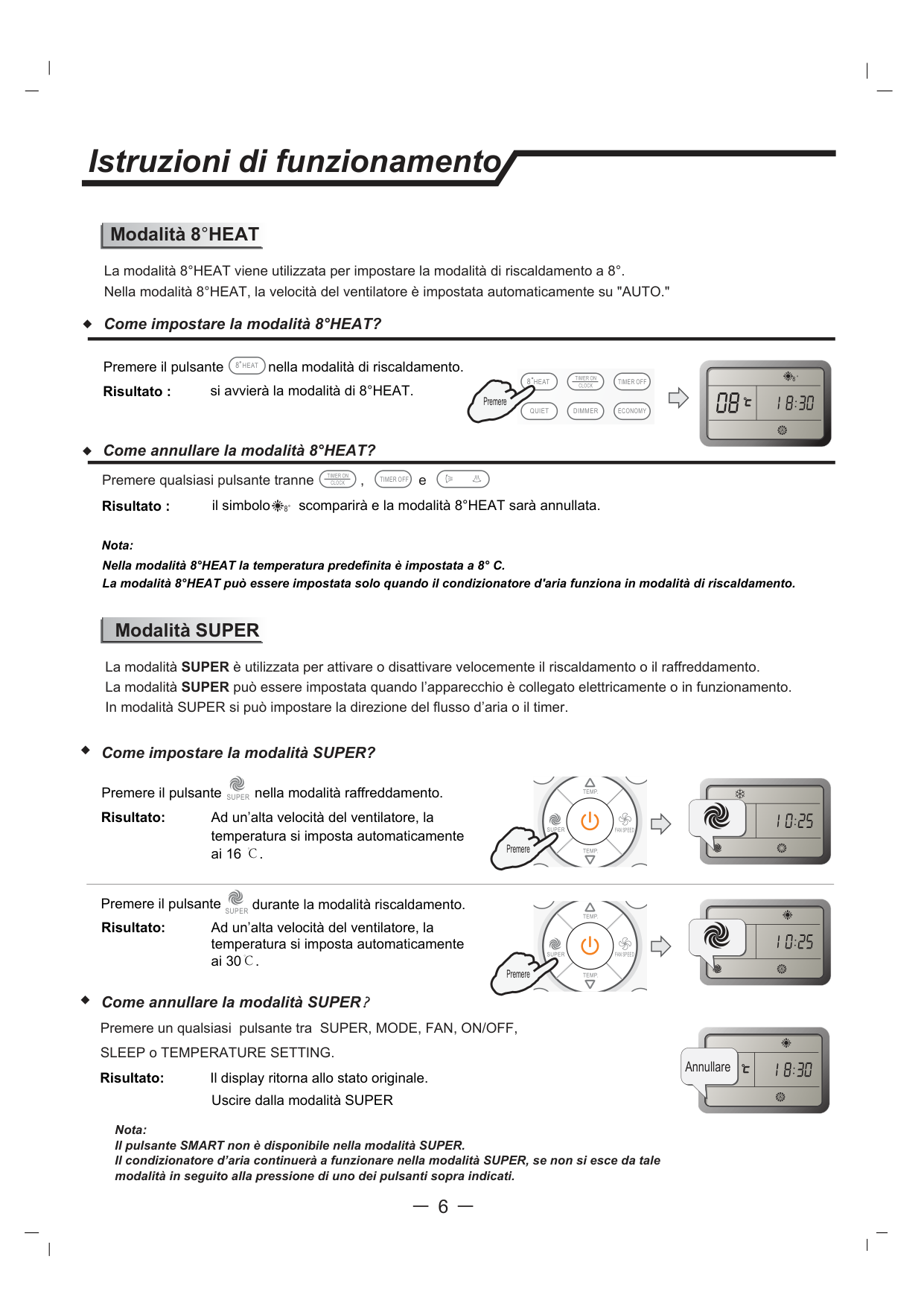

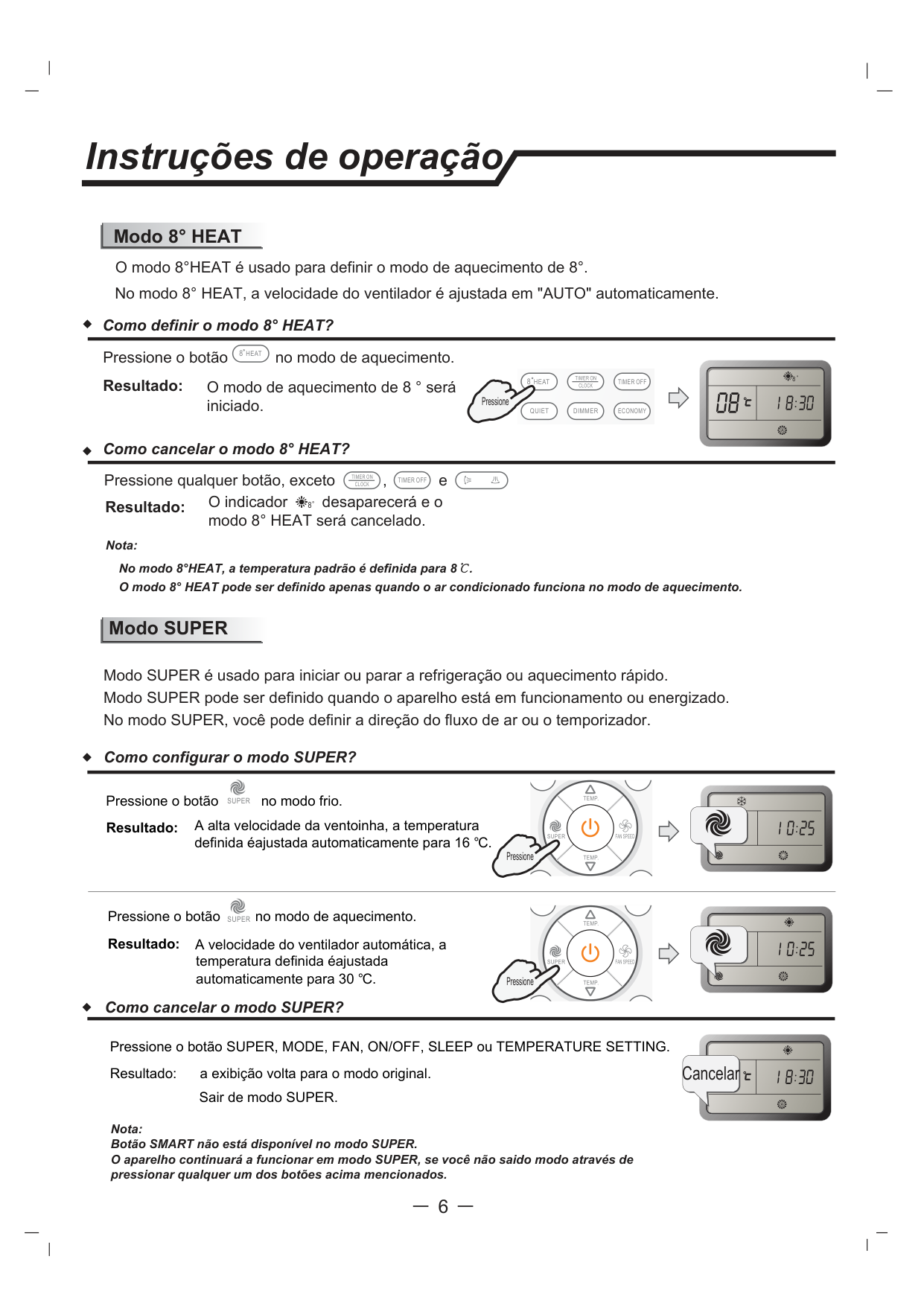

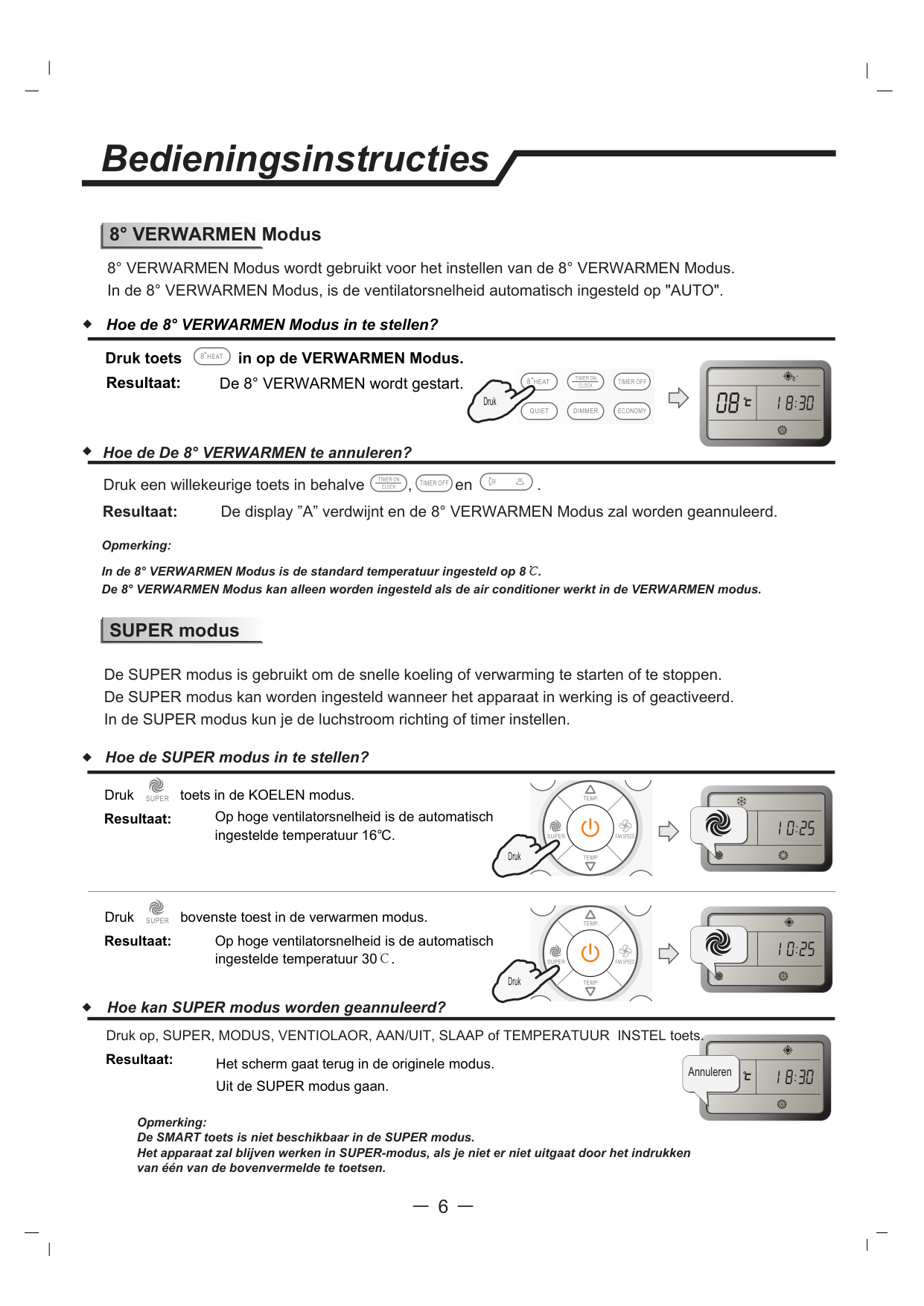

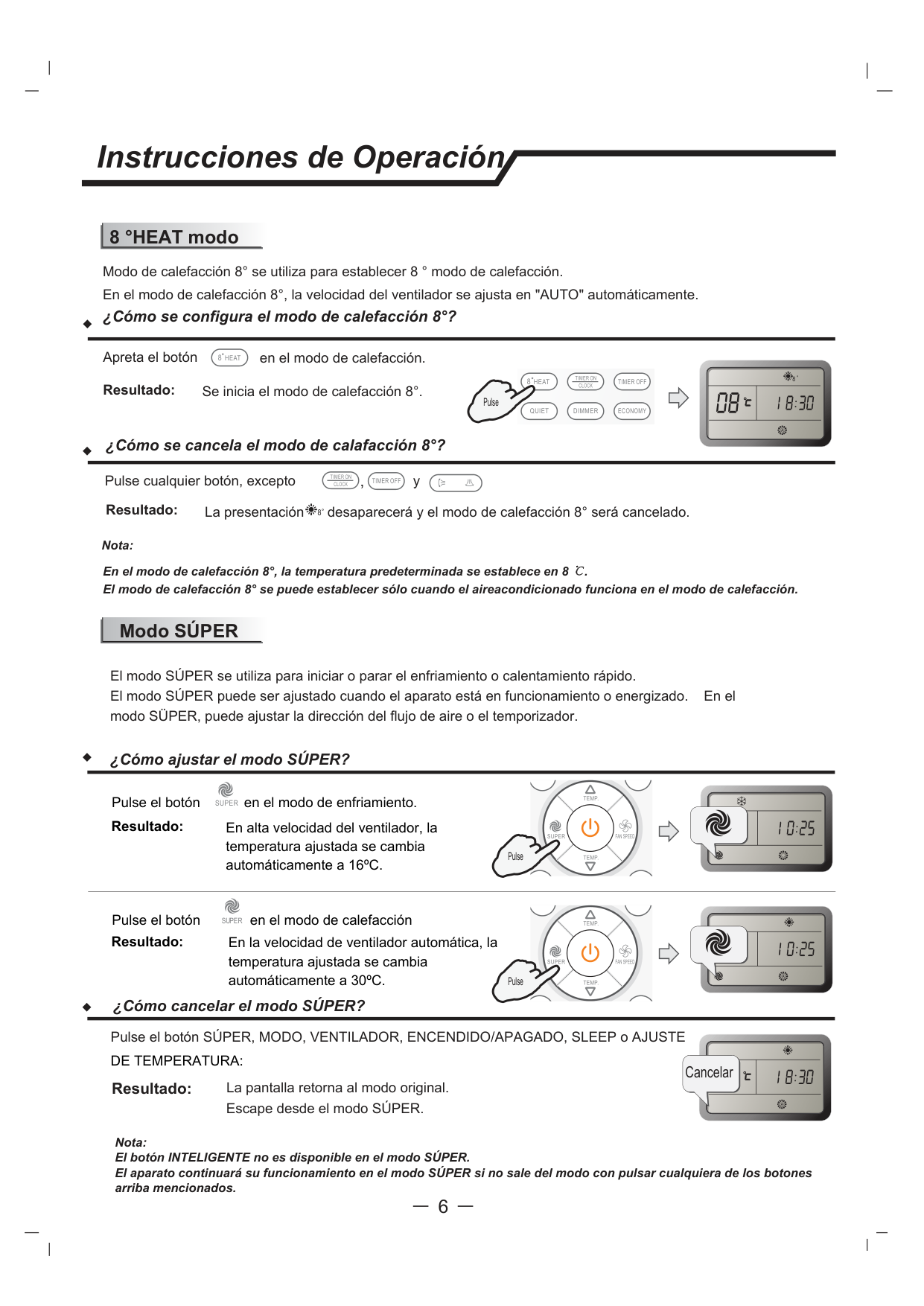

######### mode8°HEAT

8°HEAT 8° heating mode

mode is used to set . In 8°HEAT mode, the fan speed is set at "AUTO" automatically.

############# How to set mode?8°HEAT

Press button at the heating mode. Result : The 8 heat mode will be started.°

8 HEAT

8

8 HEAT TIMER ONCLOCK PRESS

TIMER OFF

QUIET DIMMER ECONOMY

############# How to cancel mode?8°HEAT

Press any button except for , and . Result : The display will disappear and the 8°HEAT mode will be cancelled.

TIMER ON CLOCK

TIMER OFF

8

Note:

################# In mode, the temperature is set 8 .8°HEATdefault℃

mode can be set only when the air conditioner works in the heating mode.8°HEAT

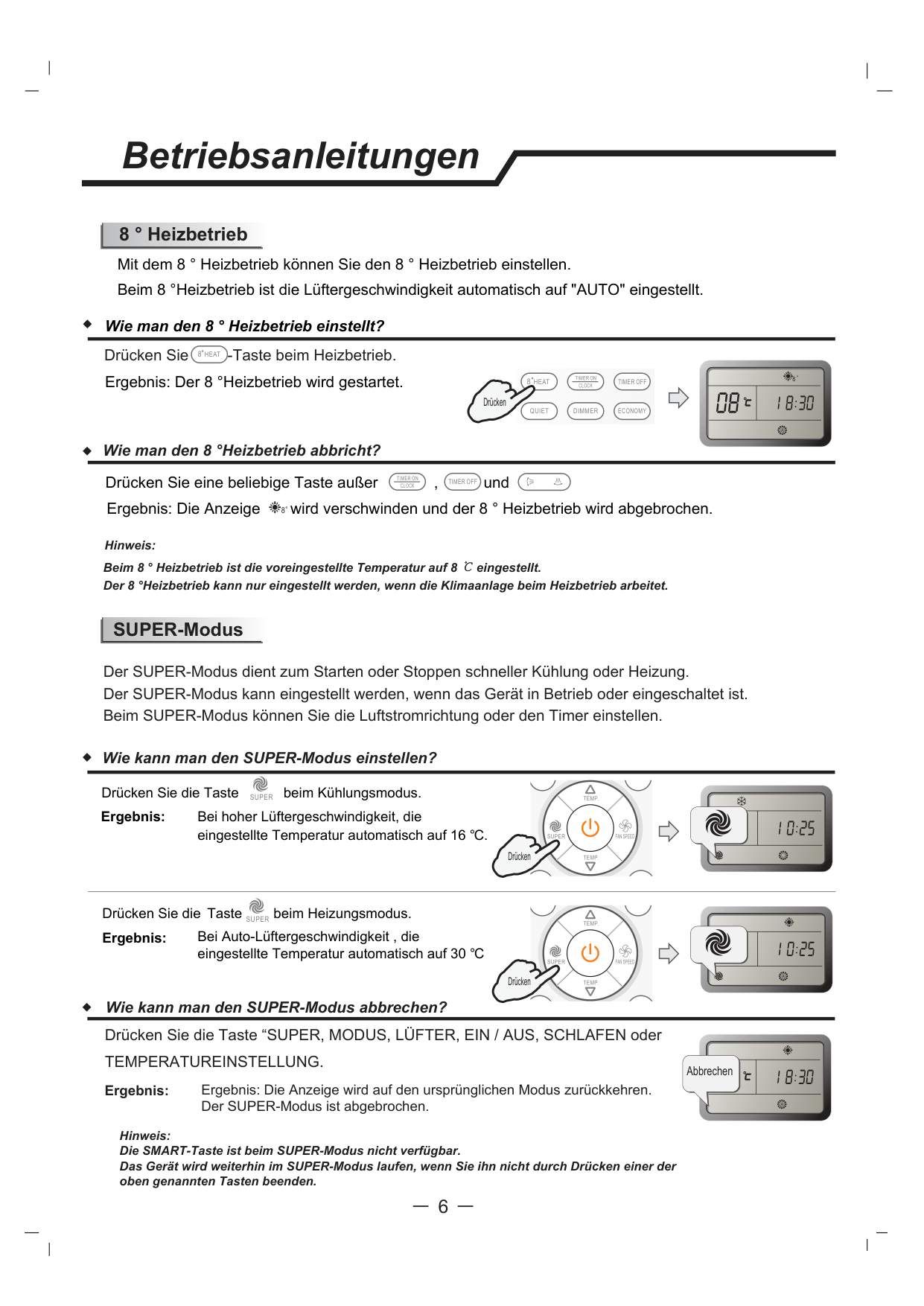

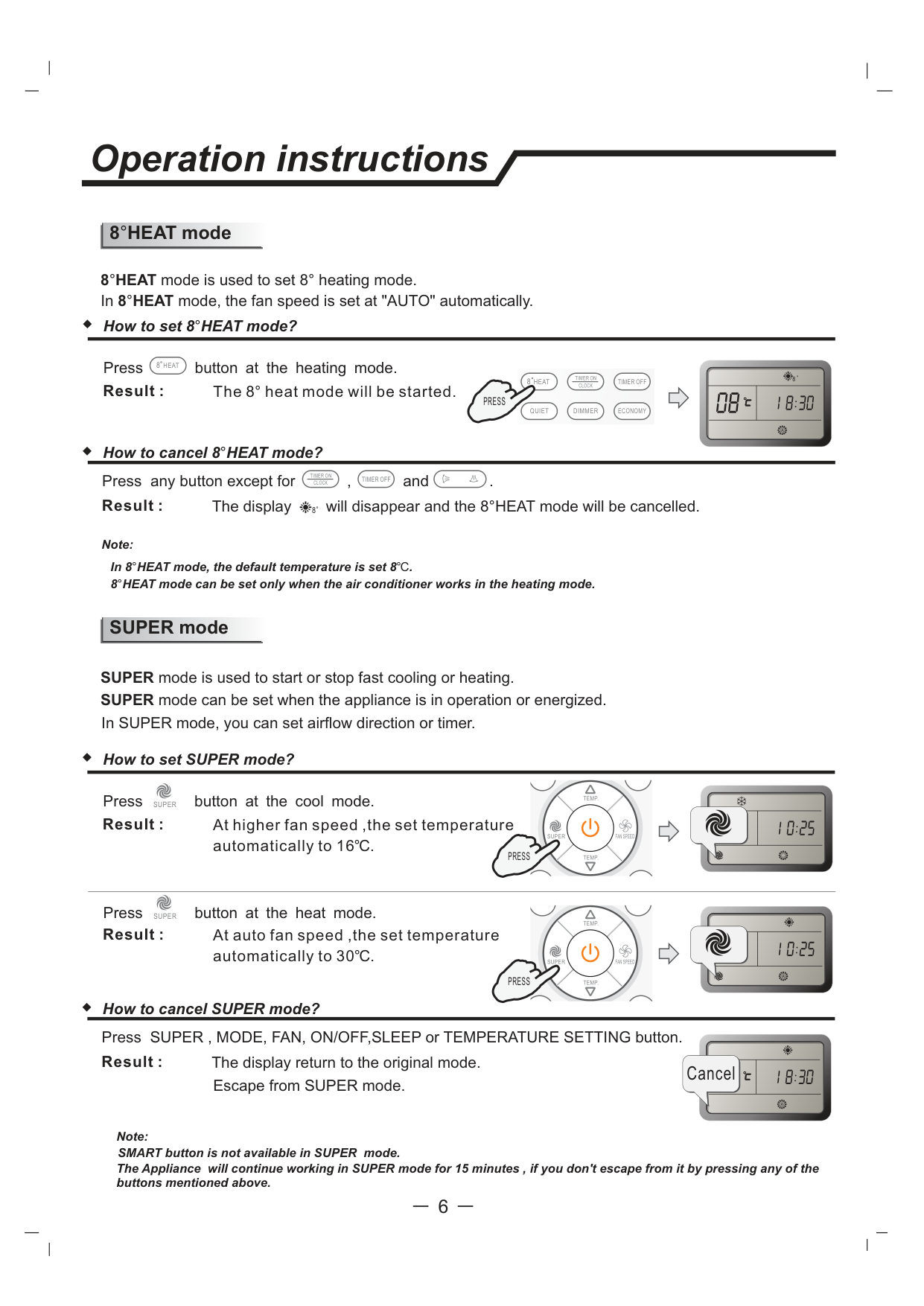

######### SUPER mode

SUPER mode is used to start or stop fast cooling or heating.

SUPER mode can be set when the appliance is in operation or energized.

In SUPER mode, you can set airflow direction or timer.

############# How to set SUPER mode?

Press button at the cool mode. Result : At higher fan speed ,the set temperature

TEMP.

SUPER

| | | | | |---|---|---|---| | | | | |

SUPER FAN SPEED

automatically to 16℃.

PRESS

TEMP.

SUPERPress button at the heat mode. Result : At auto fan speed ,the set temperature

TEMP.

automatically to 30℃.

SUPER FAN SPEED

PRESS

TEMP.

############# How to cancel SUPER mode?

Press .SUPER , MODE, FAN, ON/OFF,SLEEP or TEMPERATURE SETTING button Result : The display return to the original mode.

########## Cancel

Escape from SUPER mode.

Note:

SMART button is not available in SUPER mode.

The Appliance will continue working in SUPER mode for 15 minutes , if you don't escape from it by pressing any of the buttons mentioned above.

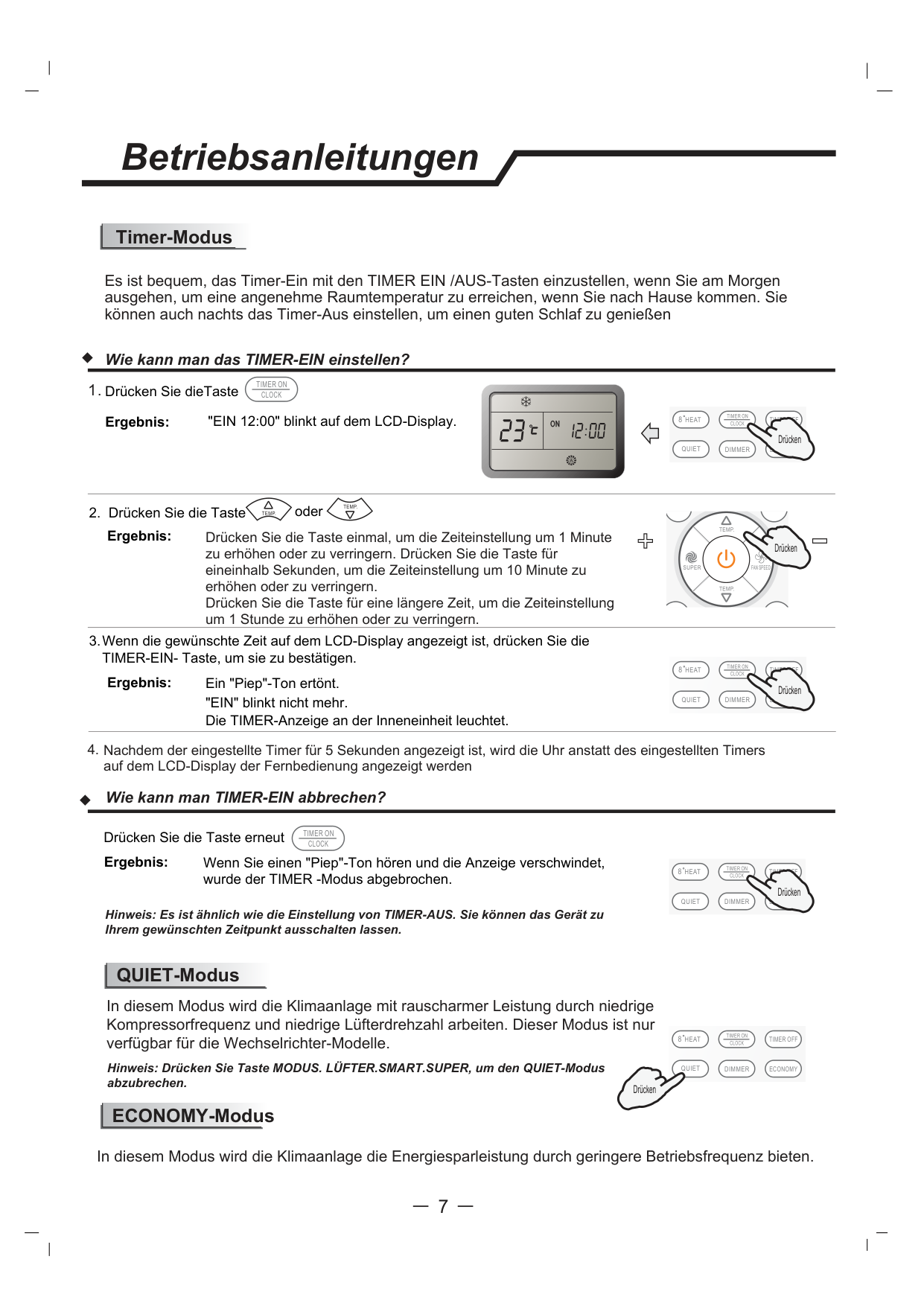

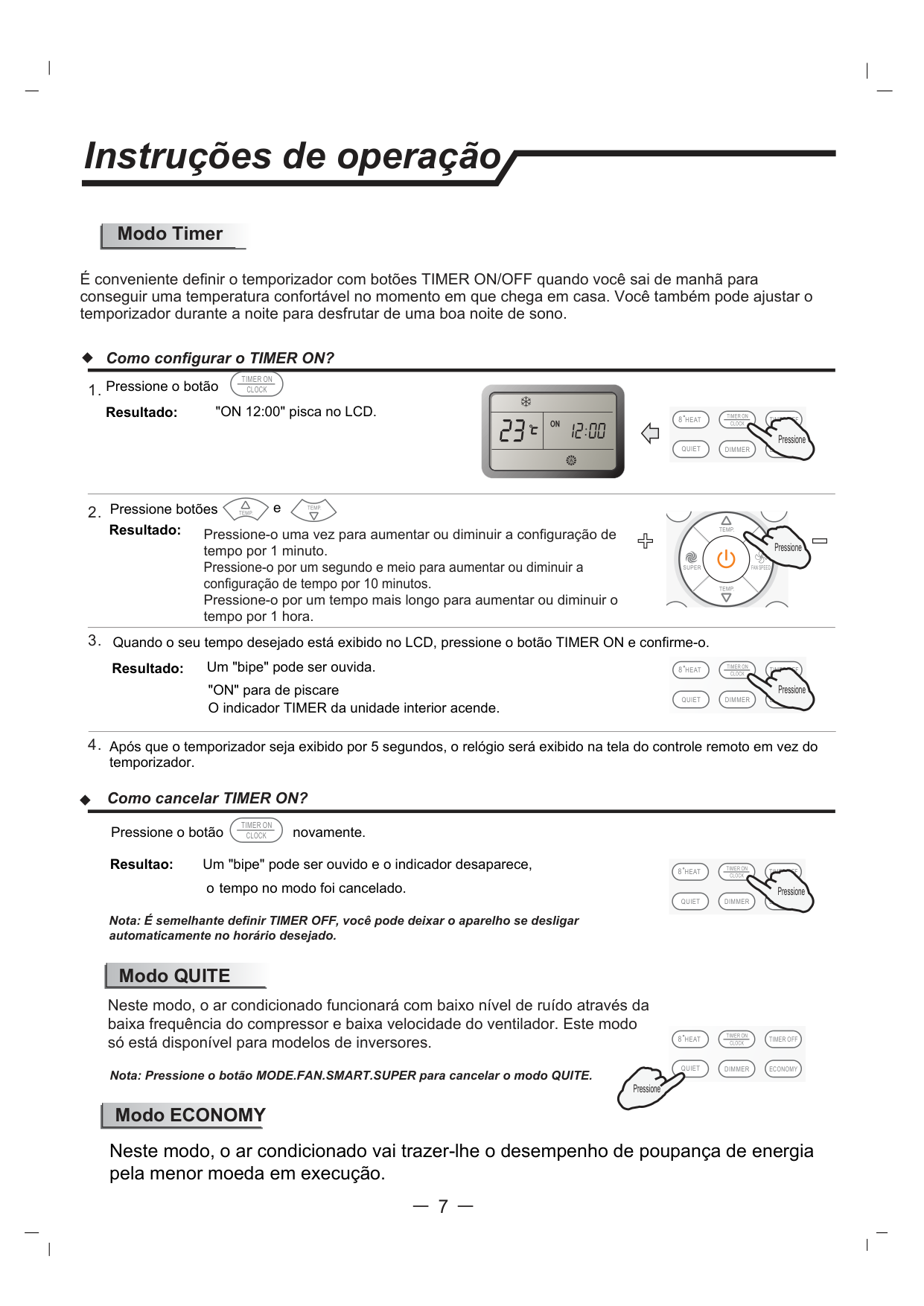

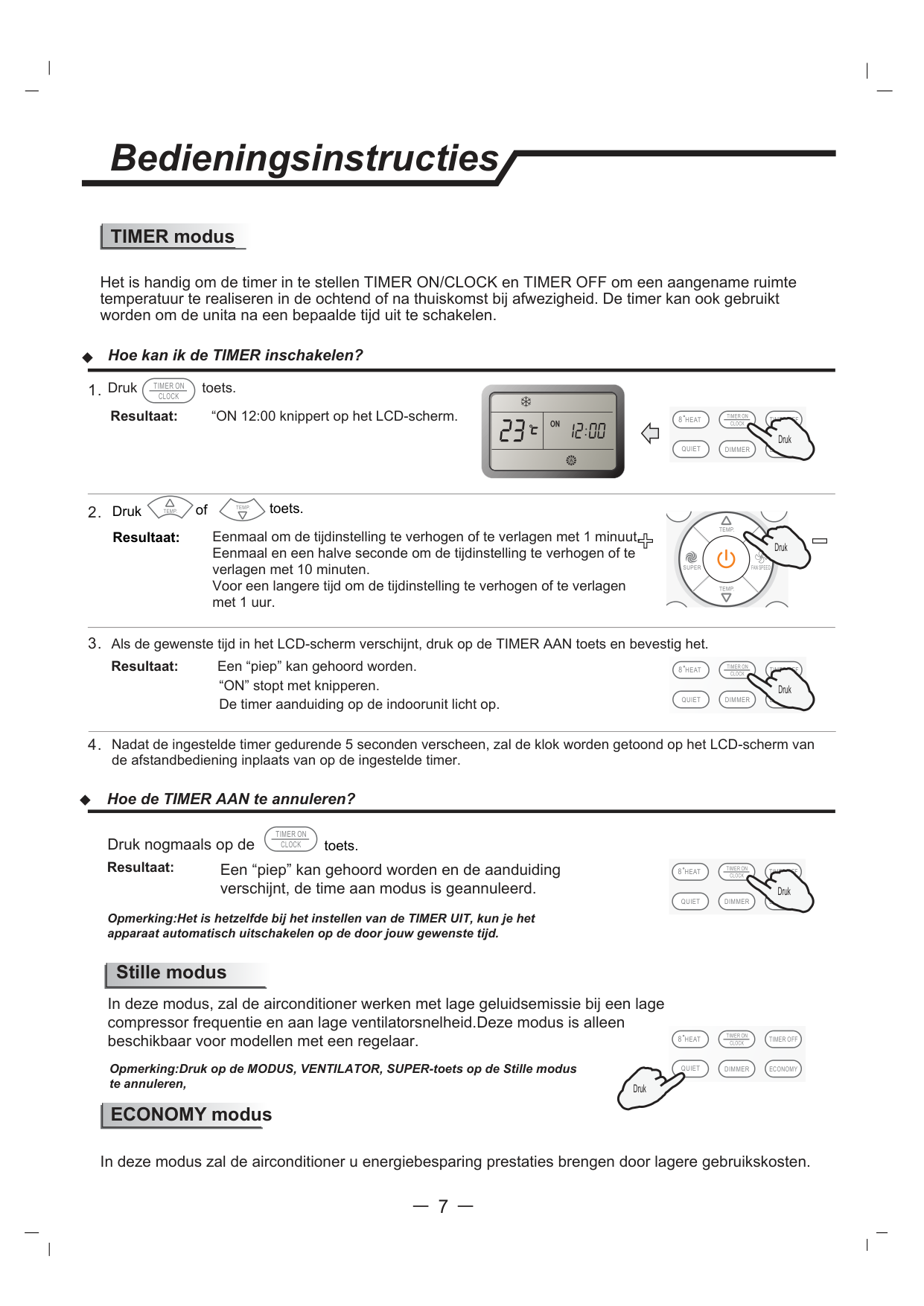

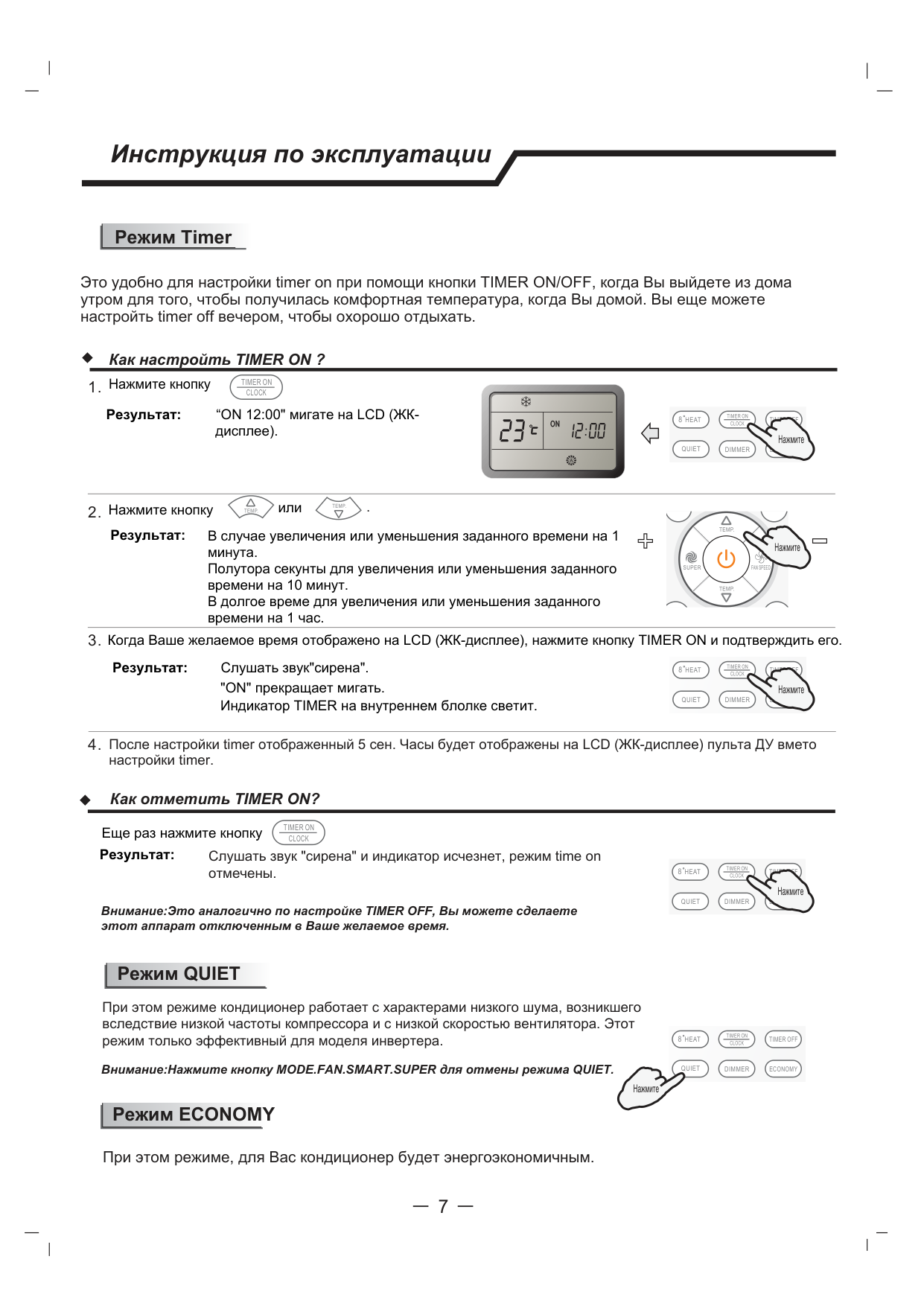

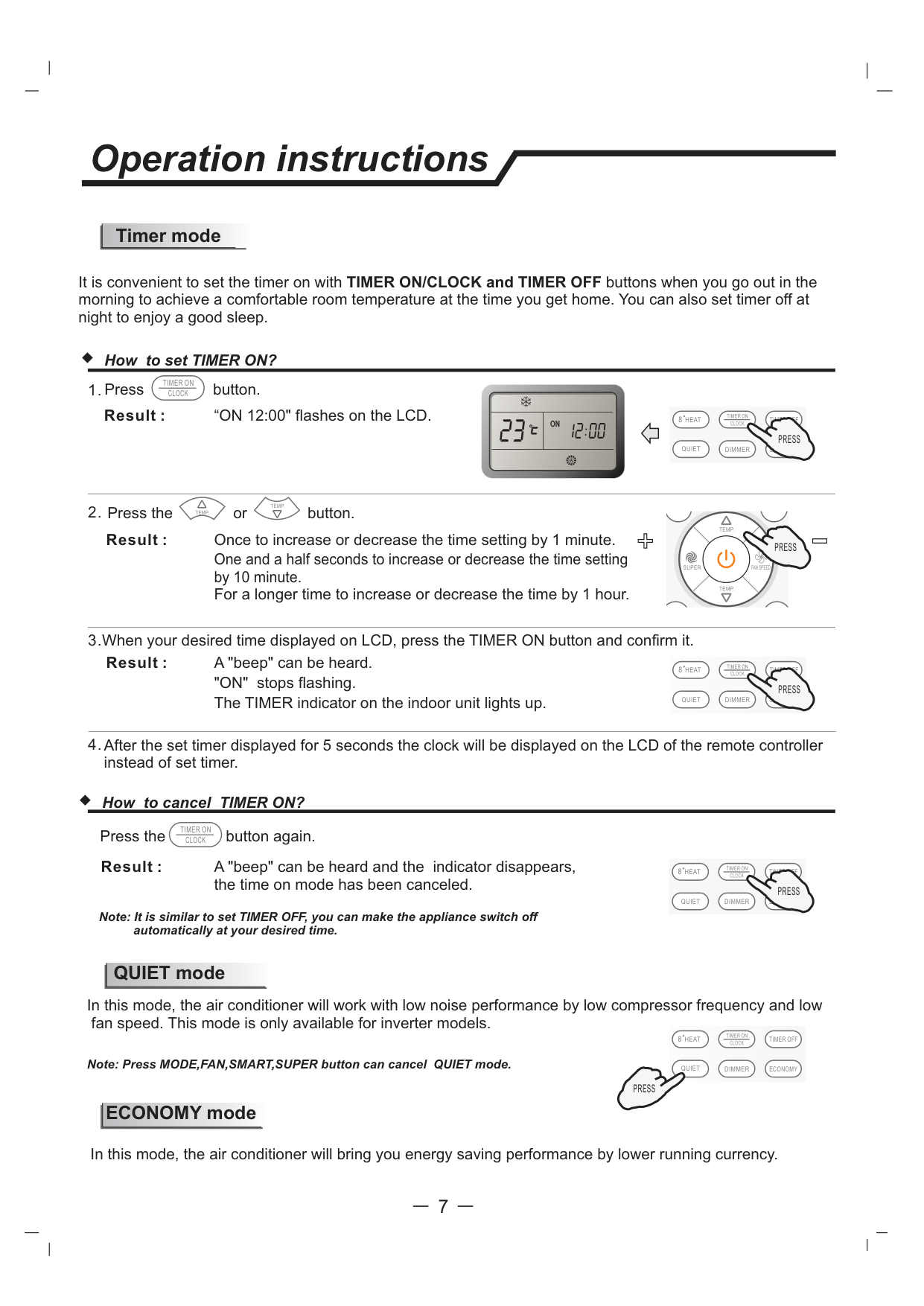

######### Timer mode

It is convenient to set the timer on with TIMER ON/CLOCK and TIMER OFF buttons when you go out in the morning to achieve a comfortable room temperature at the time you get home. You can also set timer off at night to enjoy a good sleep.

How to set TIMER ON?

TIMER ON CLOCK

Press button.

Result : “ON 12:00" flashes on the LCD.

TIMER OFF8HEATTIMER ONCLOCK PRESS

###################### ON

QUIET DIMMER ECONOMY

TEMP.

Press the or button.TEMP.

TEMP.

Result :

Once to increase or decrease the time setting by 1 minute. One and a half seconds to increase or decrease the time setting by 10 minute. For a longer time to increase or decrease the time by 1 hour.

| | | |---|---| | | |

PRESS

SUPER FAN SPEED

TEMP.

When your desired time displayed on LCD, press the TIMER ON button and confirm it.

Result :

A "beep" can be heard.

TIMER OFF8HEATTIMER ONCLOCK PRESS

"ON" stops flashing.

The TIMER indicator on the indoor unit lights up.

QUIET DIMMER ECONOMY

After the set timer displayed for 5 seconds the clock will be displayed on the LCD of the remote controller instead of set timer.

How to cancel TIMER ON?

TIMER ON CLOCK

Press the button again.

Result :

A "beep" can be heard and the indicator disappears, the time on mode has been canceled.

TIMER OFF8HEATTIMER ONCLOCK PRESS

QUIET DIMMER ECONOMY

Note: It is similar to set TIMER OFF, you can make the appliance switch off automatically at your desired time.

######### QUIET mode

In this mode, the air conditioner will work with low noise performance by low compressor frequency and low fan speed. This mode is only available for inverter models.

TIMER OFF8HEATTIMER ONCLOCK

Note: Press MODE,FAN,SMART,SUPER button can cancel QUIET mode.

QUIET DIMMER ECONOMY

PRESS

######### ECONOMY mode

In this mode, the air conditioner will bring you energy saving performance by lower running currency.

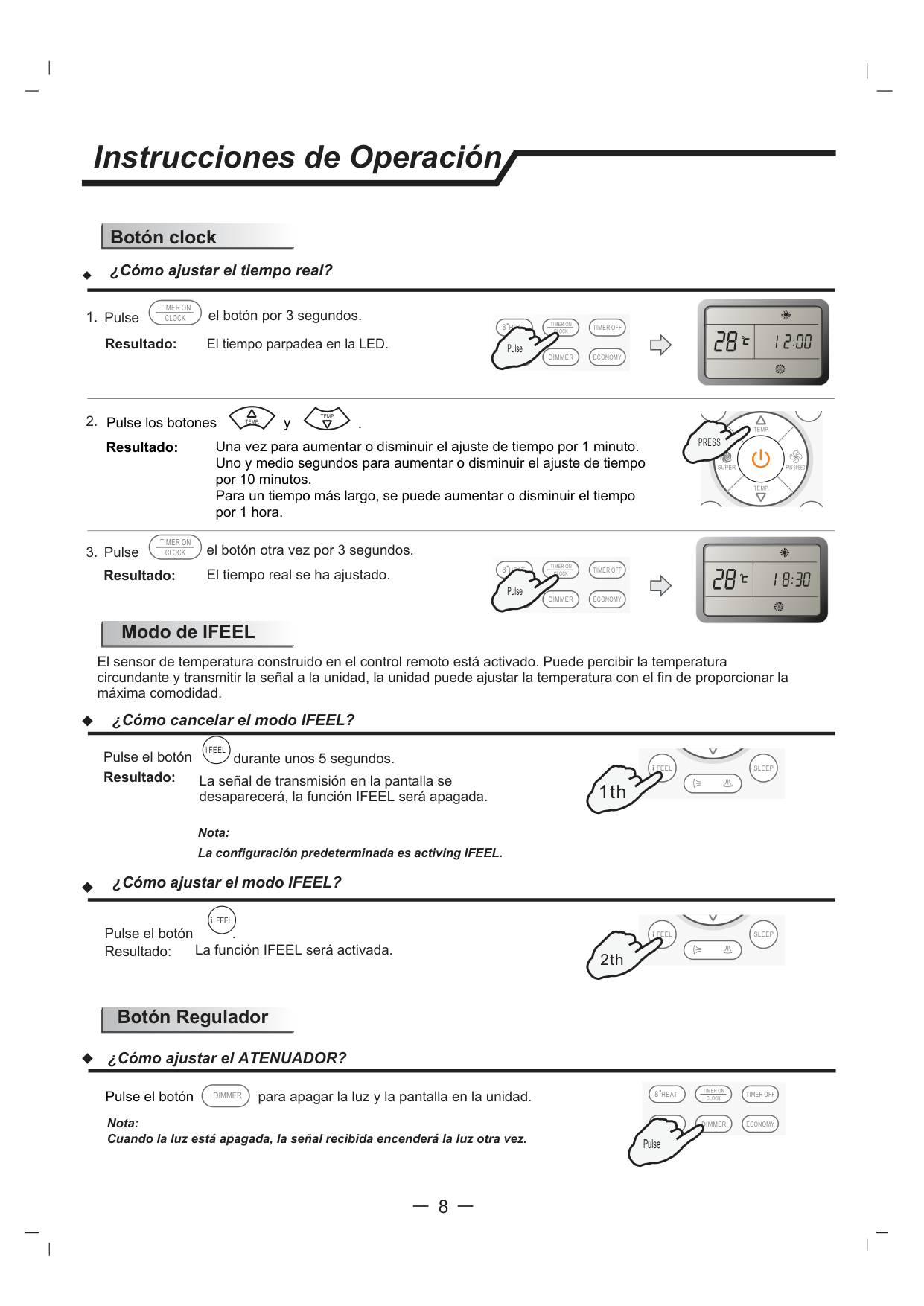

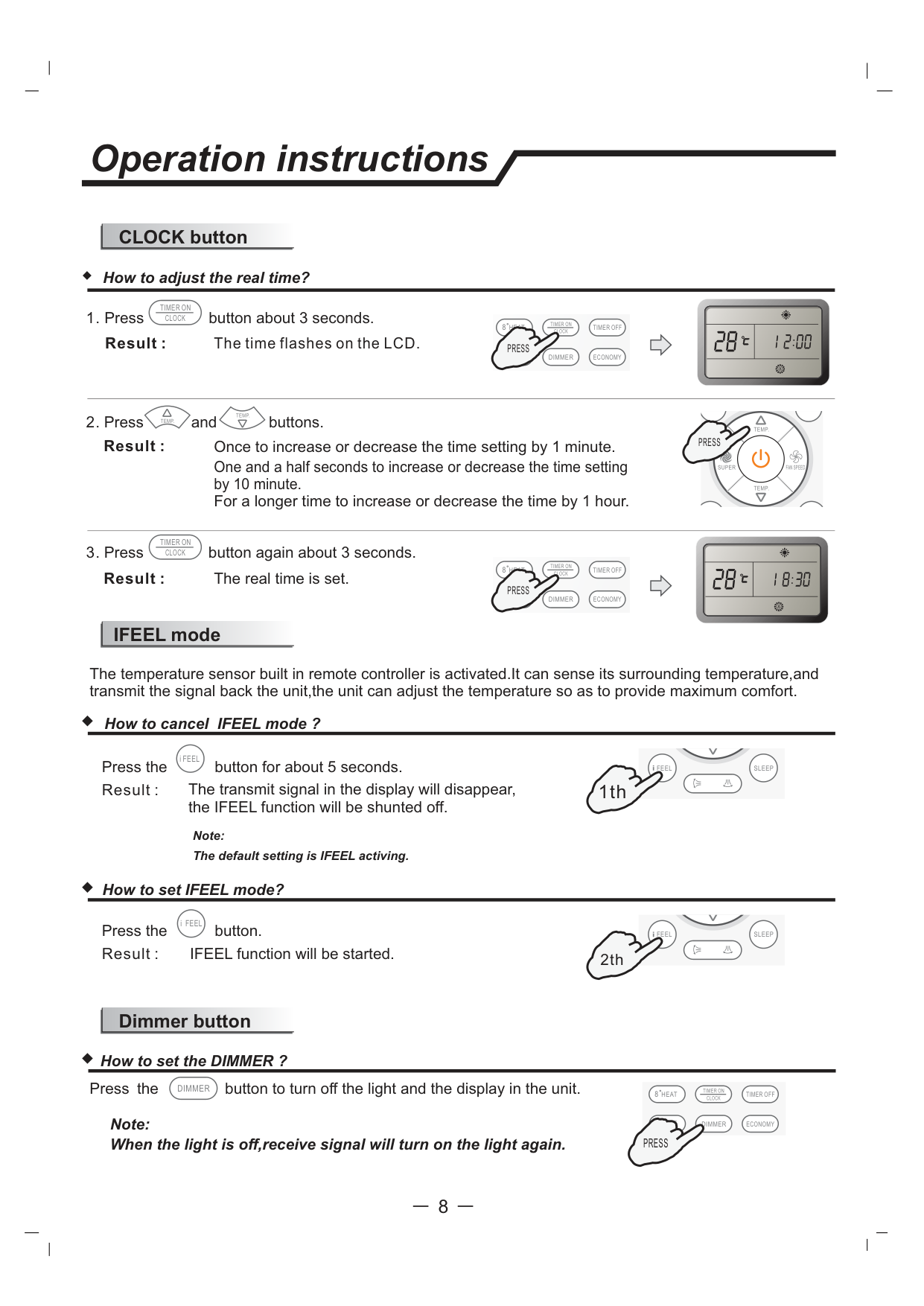

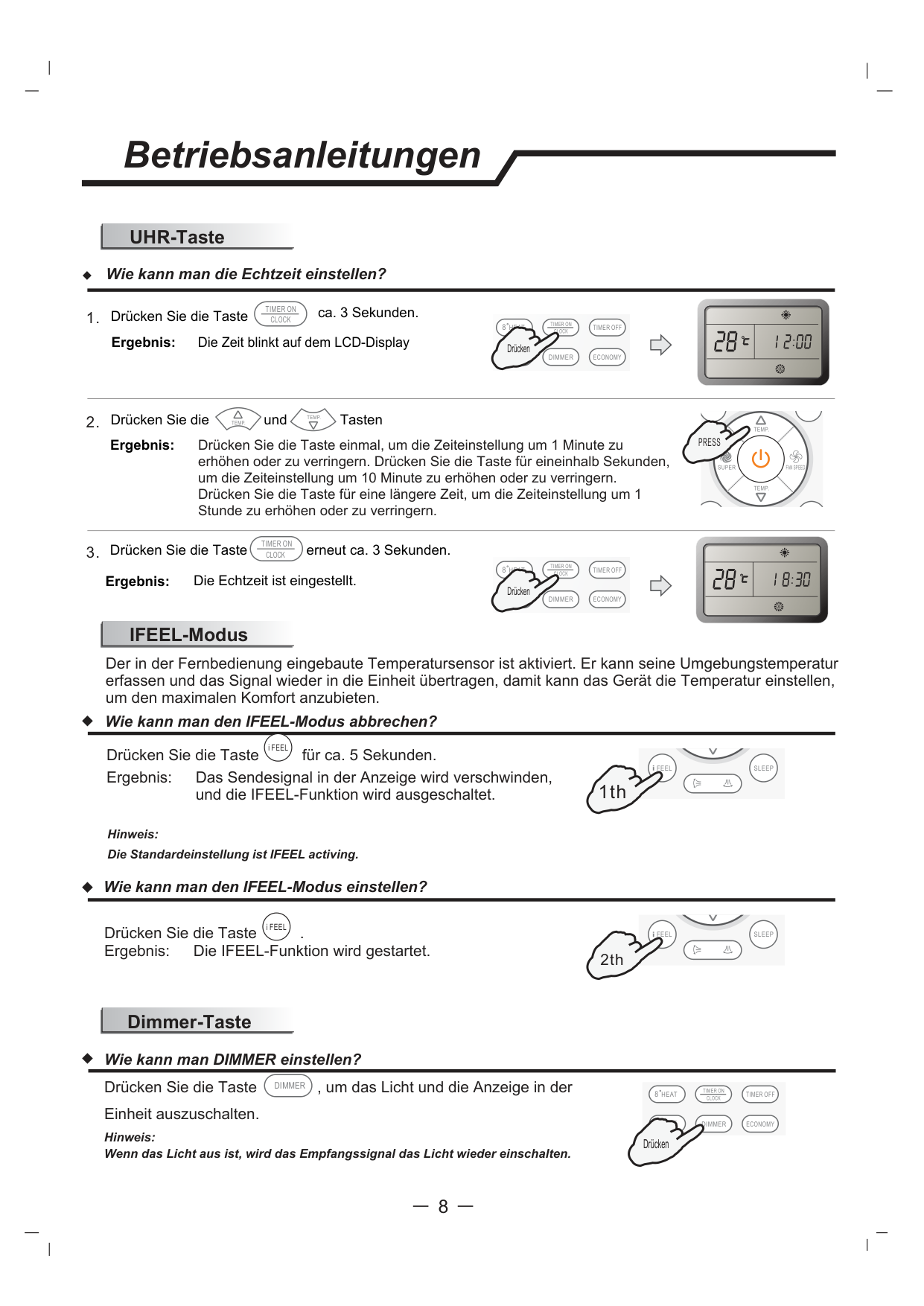

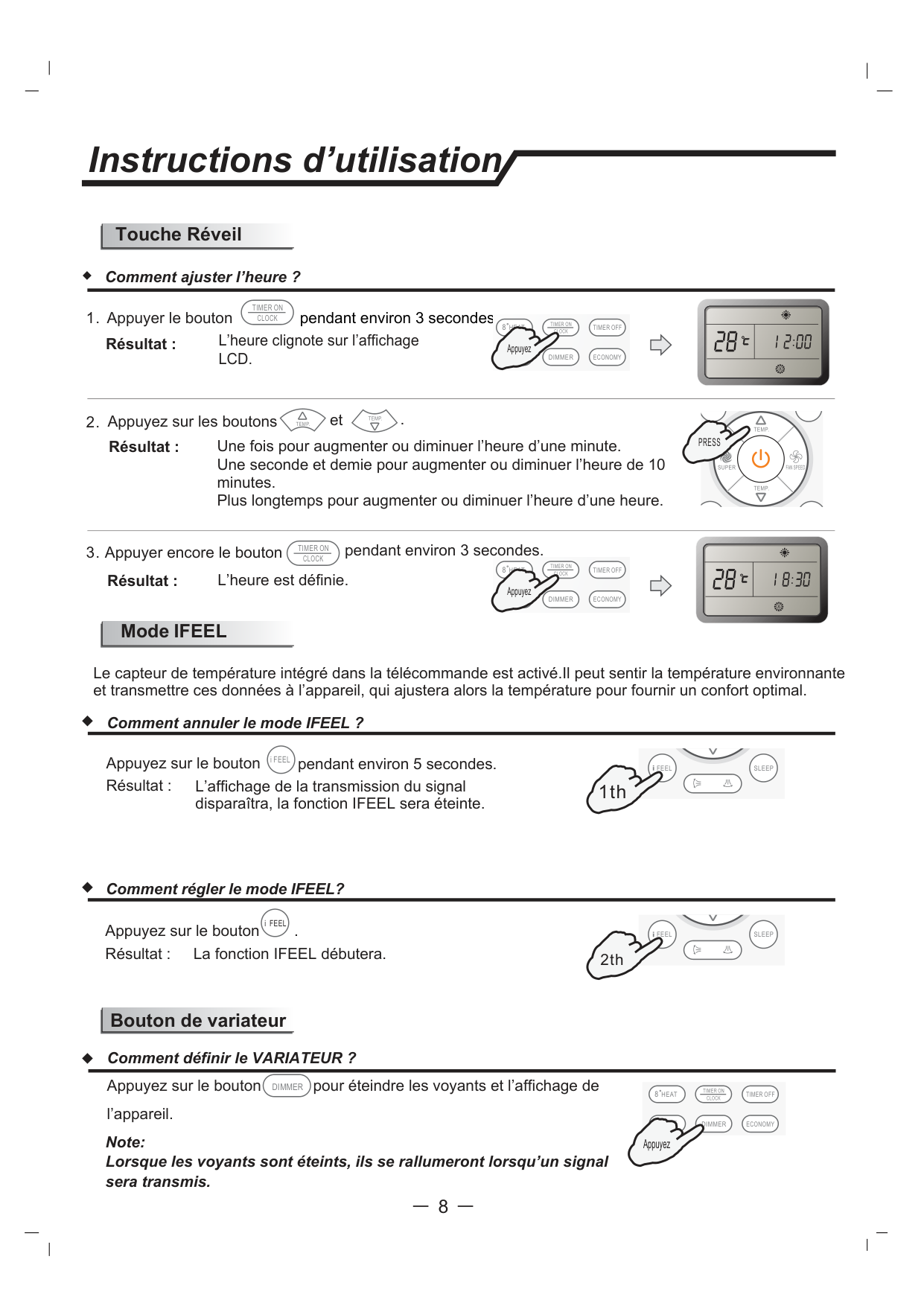

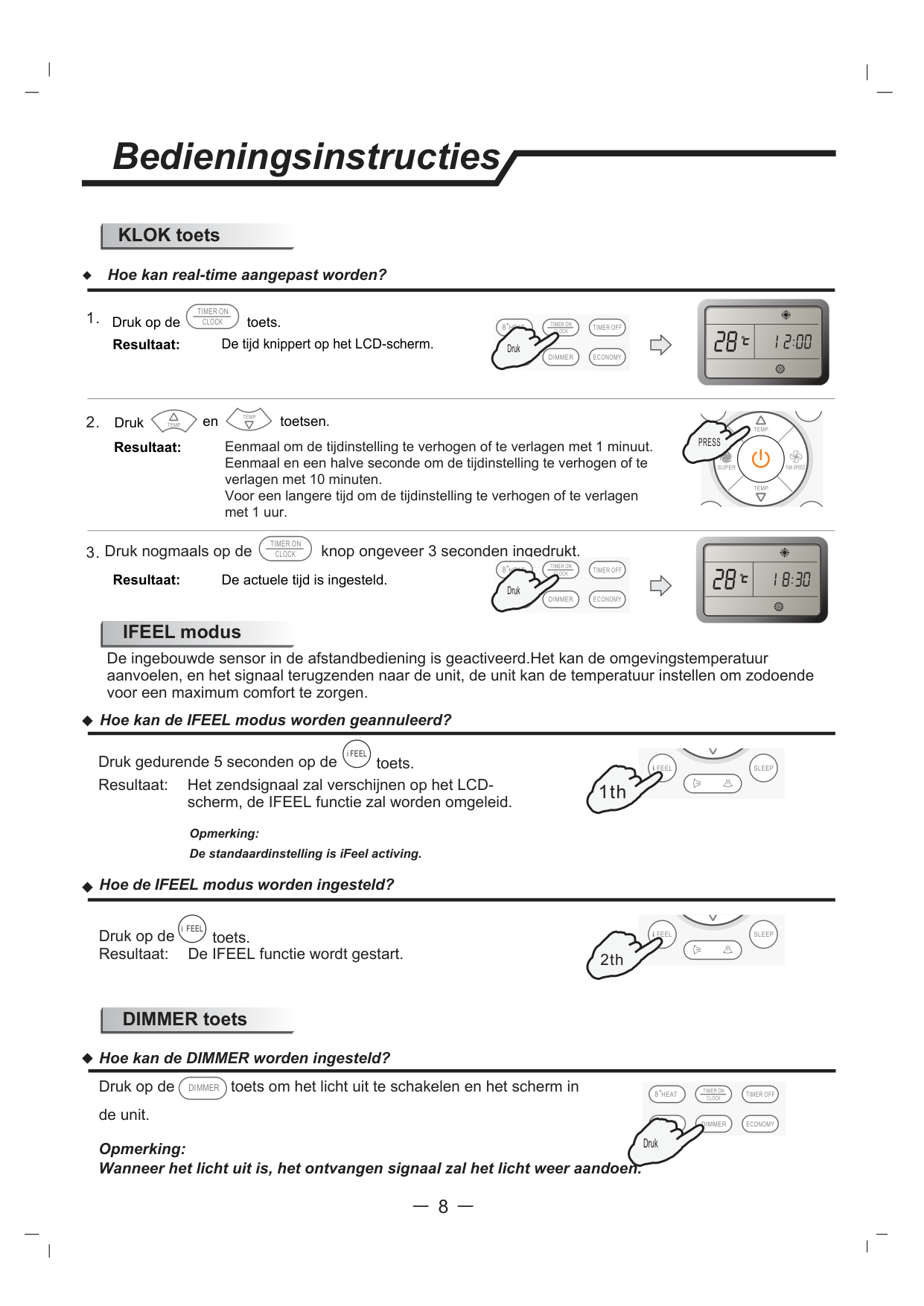

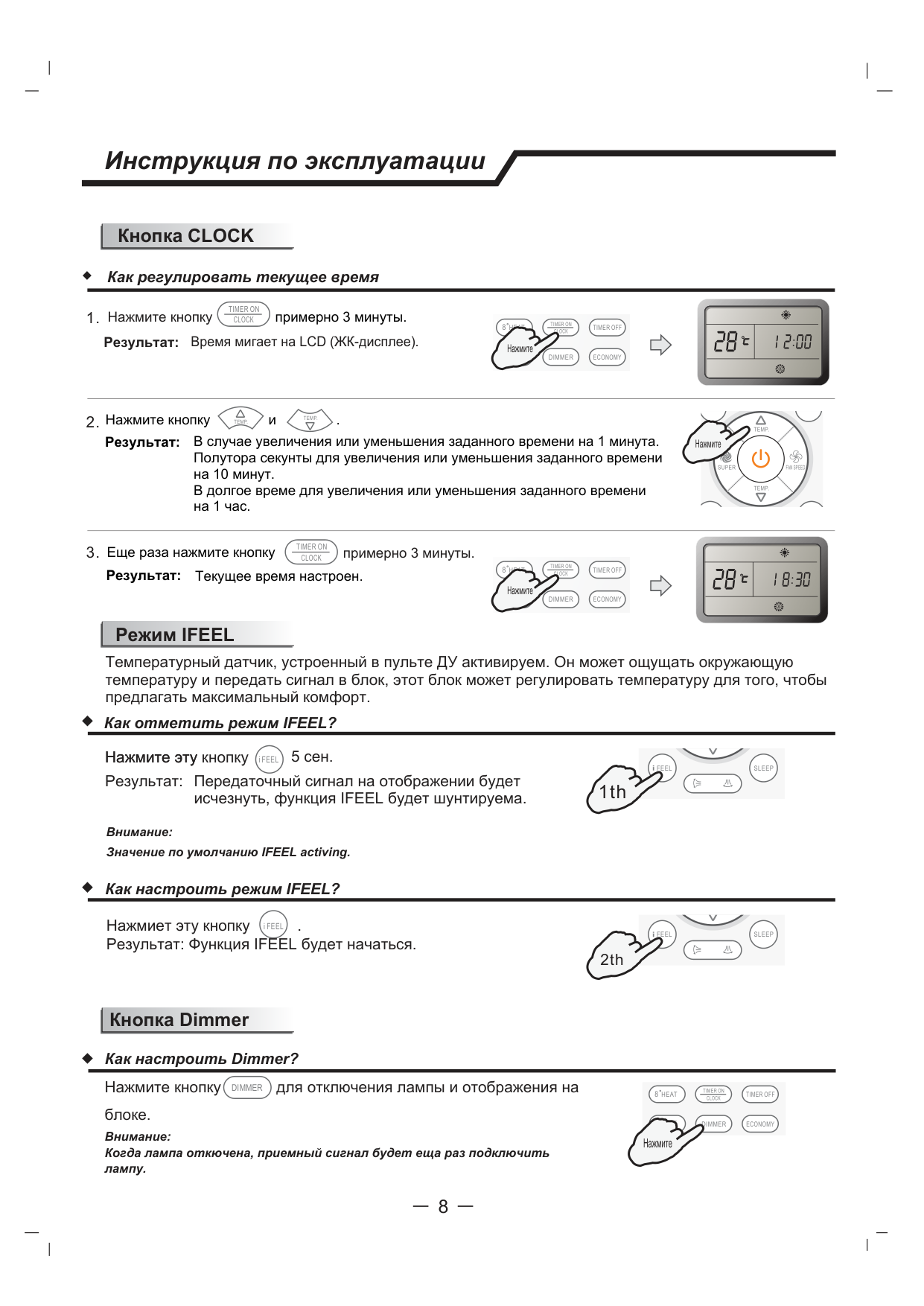

######### CLOCK button

############# How to adjust the real time?

TIMER ON CLOCK

Press button about 3 seconds.

TIMER OFF8HEATTIMER ONCLOCK

Result :

The time flashes on the LCD.

PRESS

QUIET DIMMER ECONOMY

TEMP.

Press and buttons.

TEMP.

TEMP. PRESS

Result :

Once to increase or decrease the time setting by 1 minute. One and a half seconds to increase or decrease the time setting by 10 minute. For a longer time to increase or decrease the time by 1 hour.

SUPER FAN SPEED

TEMP.

TIMER ON CLOCK

Press button again .about 3 seconds

TIMER OFF8HEATTIMER ONCLOCK

Result :

PRESS

QUIET DIMMER ECONOMY

######### IFEEL mode

The temperature sensor built in remote controller is activated.It can sense its surrounding temperature,and transmit the signal back the unit,the unit can adjust the temperature so as to provide maximum comfort.

############# How to cancel IFEEL mode ?

i FEEL

Press the button for about 5 seconds. Result :

The transmit signal in the display will disappear, the IFEEL function will be shunted off.

FEEL SLEEP

1th

Note: The default setting is IFEEL activing.

How to set IFEEL mode?

i FEEL

Press the button.

Result :

IFEEL function will be started.

FEEL SLEEP

2th

######### Dimmer button

How to set the DIMMER ?

Press the button to turn off the light and the display in the unit.

DIMMER

TIMER OFF8HEATTIMER ONCLOCK

Note: When the light is off,receive signal will turn on the light again.

QUIET DIMMER ECONOMY

PRESS

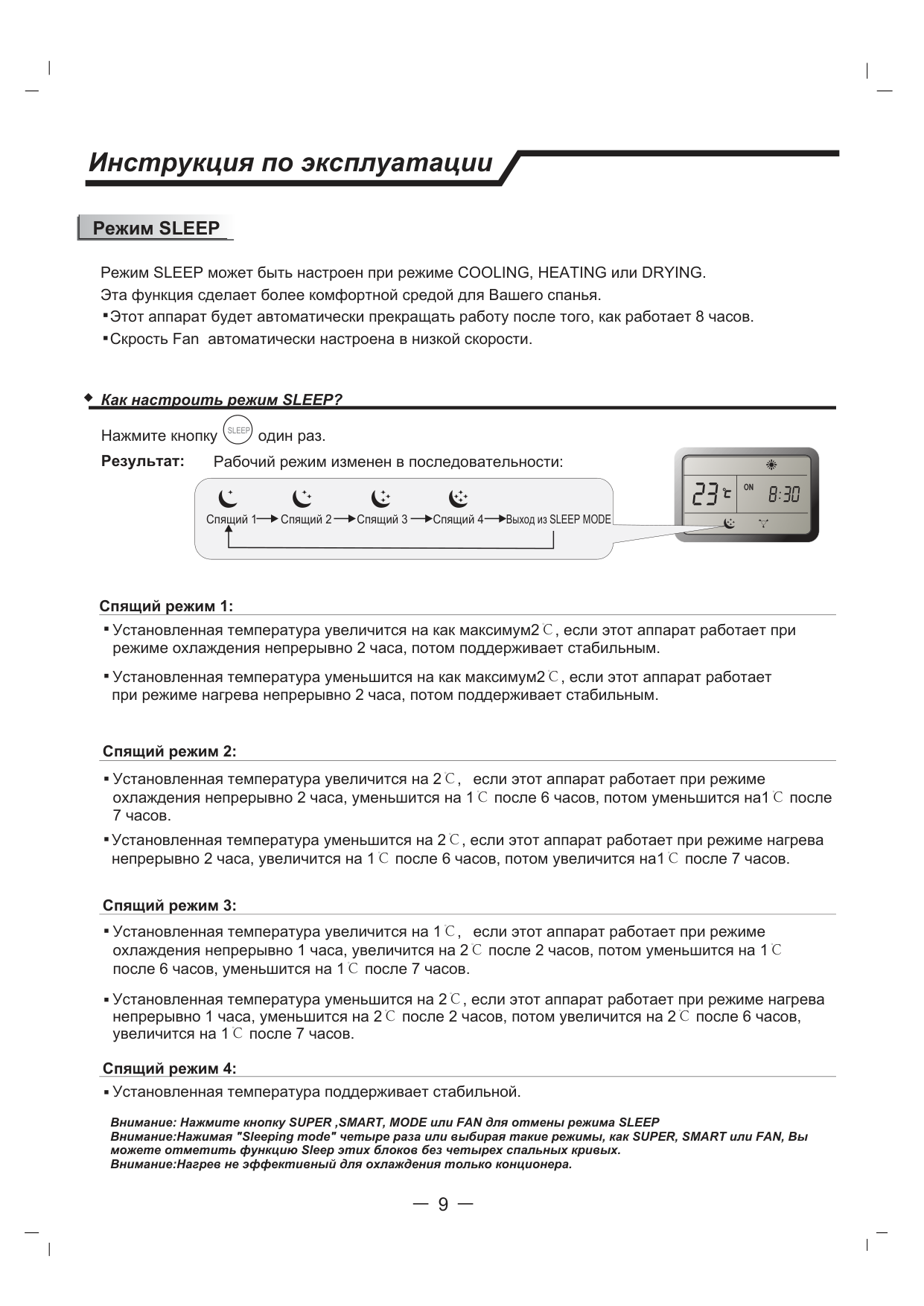

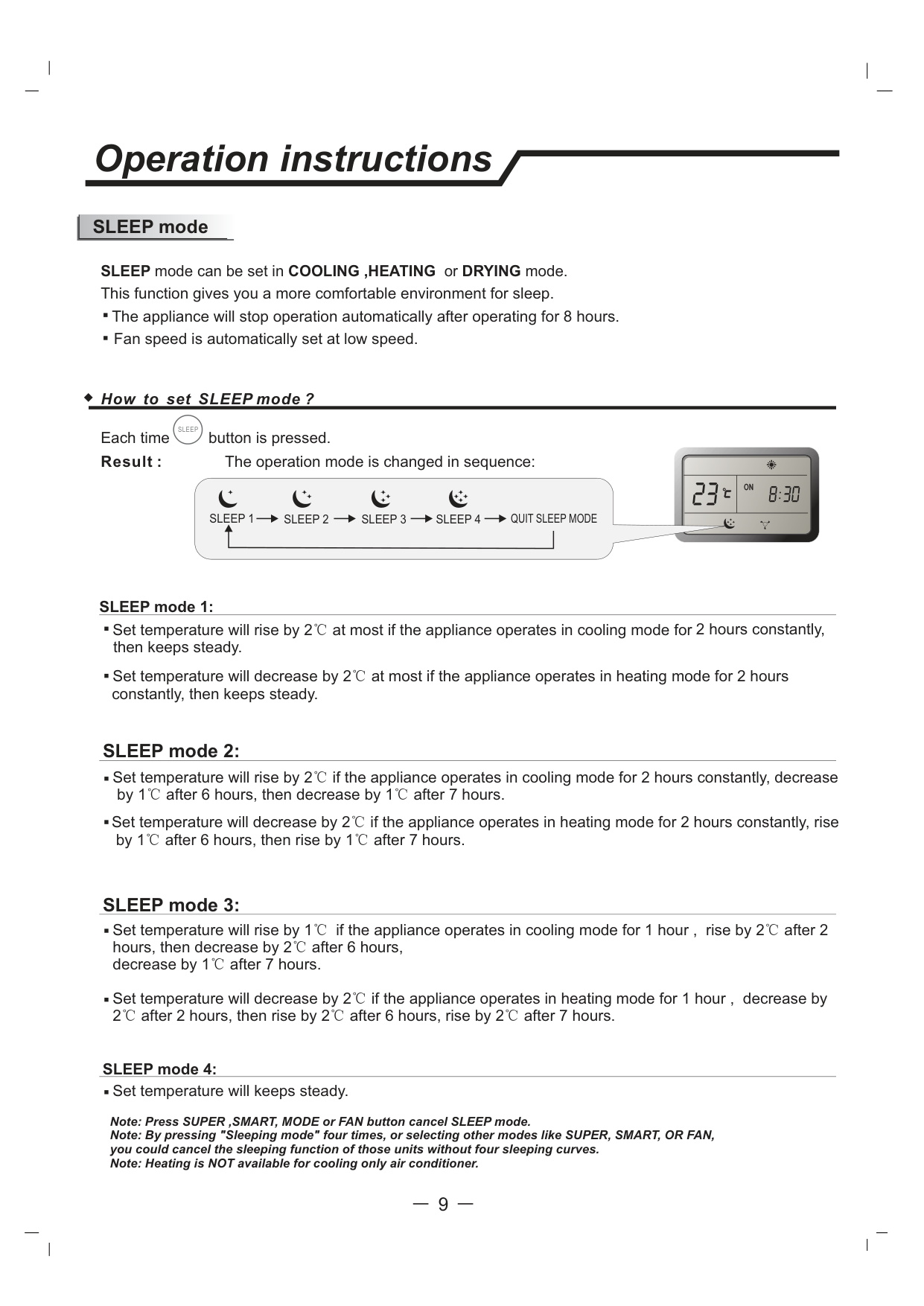

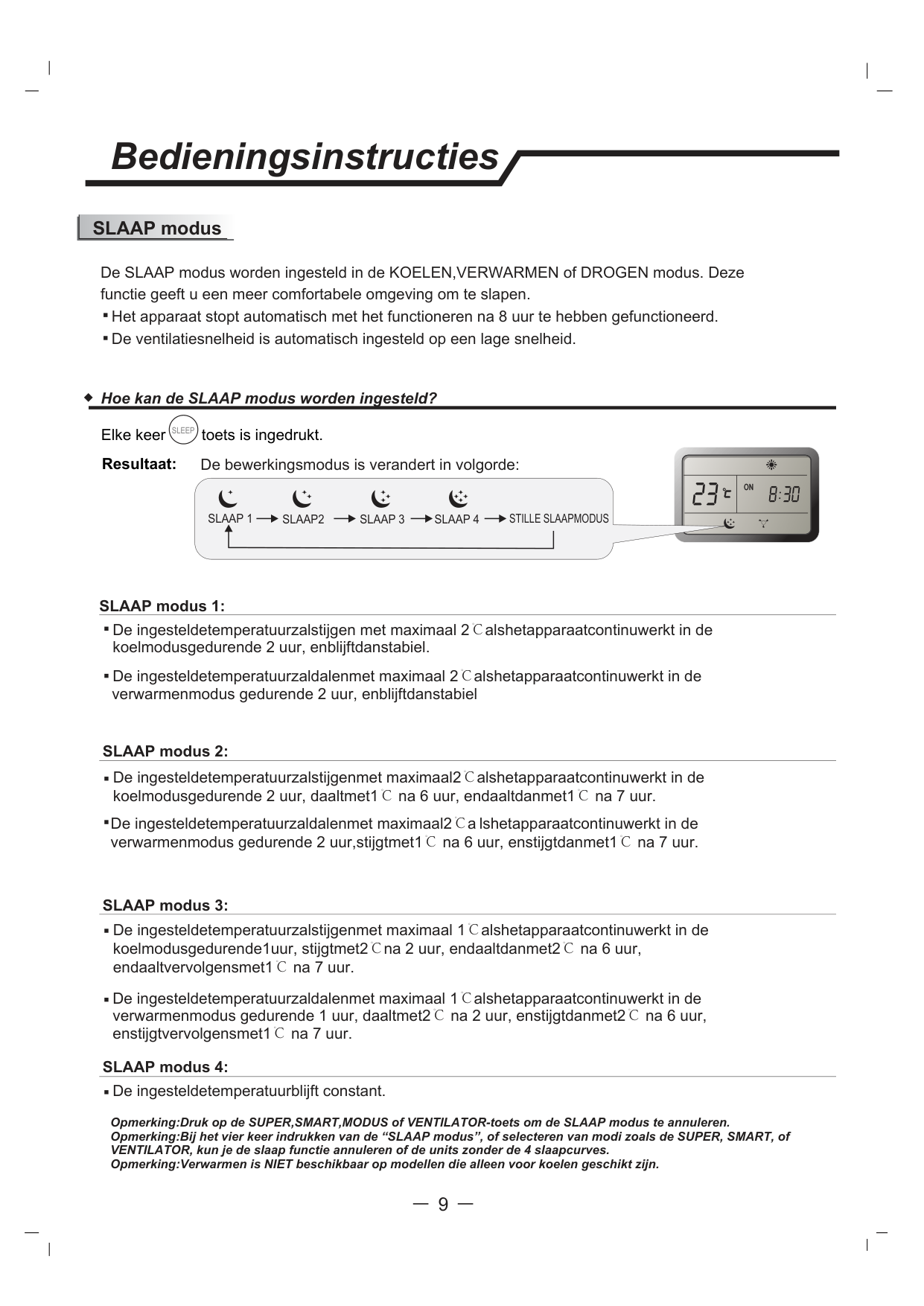

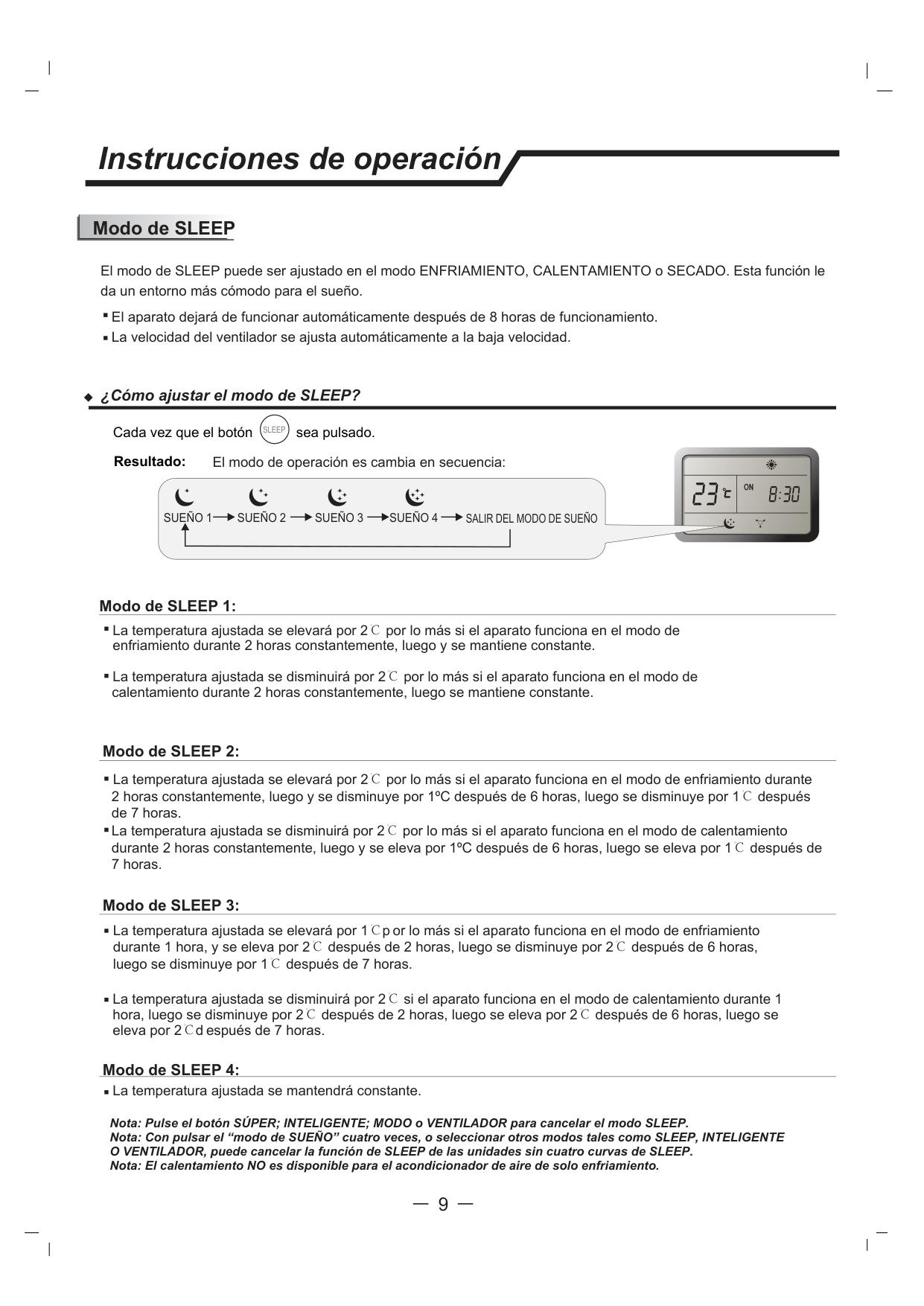

######### SLEEP mode

SLEEP mode can be set in COOLING ,HEATING mode.orDRYING This function gives you a more comfortable environment for sleep.

The appliance will stop operation automatically after operating for 8 hours. Fan speed is automatically set at low speed.

############# How to set SLEEP mode ?

SLEEP

Each time button is pressed.

Result : The operation mode is changed in sequence:

ON

SLEEP 2 SLEEP 3 QUIT SLEEP MODESLEEP 4SLEEP 1

Set temperature will rise by 2 if the appliance operates in cooling by 1℃ after 6 hours, then decrease by 1℃ after 7 hours. ℃ mode for 2 hours constantly, decrease

Set temperature will decrease by 2 if the appliance operates in heating mode for 2 hours constantly, rise by 1℃ after 6 hours, then rise by 1℃ after 7 hours. ℃

Set temperature will rise by 1 if the appliance operates in cooling hours, then decrease by 2 after 6 hours, decrease by 1 after 7 hours.

℃ ℃ ℃

℃

mode for 1 hour , rise by 2 after 2

Set temperature will decrease by 2 if the appliance operates in heating mode for 1 hour , decrease by 2 after 2 hours, then rise by 2 after 6 hours, rise by 2 after 7 hours.

℃ ℃ ℃ ℃

Set temperature will keeps steady.

Set temperature will rise by 2 if the appliance operates in cooling℃at most mode for 2 hours constantly,

then keeps steady.

Set temperature will decrease by 2℃ at most if the appliance operates in heating mode for 2 hours

constantly, then keeps steady.

Note: Press SUPER ,SMART, MODE or FAN button cancel SLEEP mode. Note: By pressing "Sleeping mode" four times, or selecting other modes like SUPER, SMART, OR FAN, you could cancel the sleeping function of those units without four sleeping curves.

Note: Heating is NOT available for cooling only air conditioner.

################## Version No.1822041-02

|Grazie per aver acquistato il nostro condizionatore d’aria. Si prega di leggere con la massima attenzione questo manuale d’istruzioni e d’uso prima dell’installazione e dell’utilizzo di questa apparecchiatura e conservare il presente manuale per successive consultazioni

意大利文ITALIANO| |---|

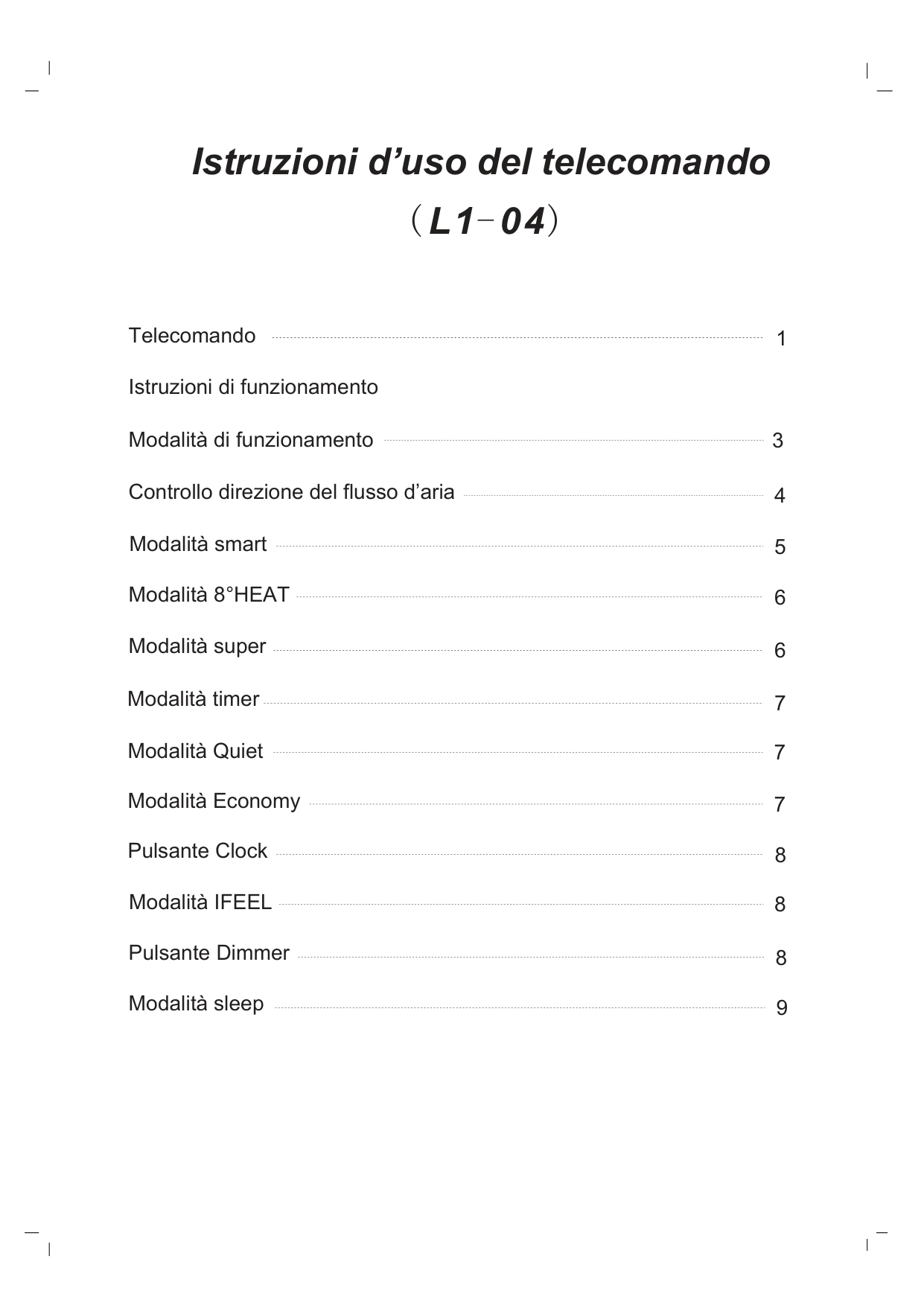

Istruzioni d’uso del telecomando (L1-04)

Telecomando 1 Istruzioni di funzionamento Modalità di funzionamento 3

Controllo direzione del flusso d’aria 4 Modalità smart Modalità 8°HEAT Modalità super 6

Modalità timer 7

Modalità Quiet Modalità Economy Pulsante Clock 8

Modalità IFEEL Pulsante Dimmer Modalità sleep 9

8

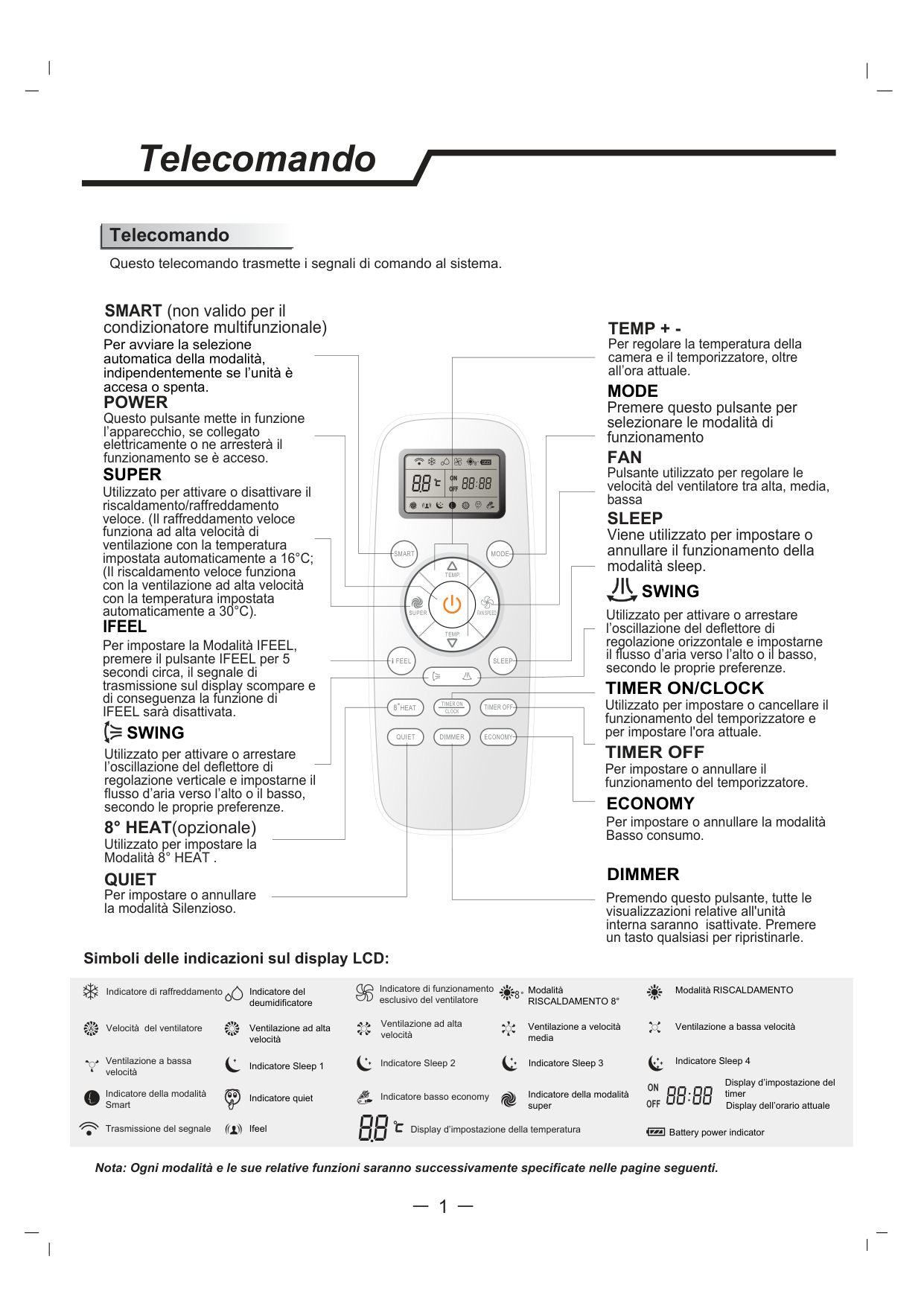

Questo telecomando trasmette i segnali di comando al sistema.

SMART (non valido per il condizionatore multifunzionale)

TEMP + Per regolare la temperatura della camera e il temporizzatore, oltre all’ora attuale.

Per avviare la selezione automatica della modalità, indipendentemente se l’unità è accesa o spenta.

MODE Premere questo pulsante per selezionare le modalità di funzionamento

POWER Questo pulsante mette in funzione l’apparecchio, se collegato elettricamente o ne arresterà il funzionamento se è acceso.

FAN Pulsante utilizzato per regolare le velocità del ventilatore tra alta, media, bassa

8

SUPER Utilizzato per attivare o disattivare il riscaldamento/raffreddamento veloce. (Il raffreddamento veloce funziona ad alta velocità di ventilazione con la temperatura impostata automaticamente a 16°C; (Il riscaldamento veloce funziona con la ventilazione ad alta velocità con la temperatura impostata automaticamente a 30°C).

######################## ON OFF

########### SLEEP

Viene utilizzato per impostare o annullare il funzionamento della modalità sleep.

MODESMART

TEMP.

########### SWING

Utilizzato per attivare o arrestare l’oscillazione del deflettore di regolazione orizzontale e impostarne il flusso d’aria verso l’alto o il basso, secondo le proprie preferenze.

SUPER FAN SPEED

########### IFEEL

TEMP.

Per impostare la Modalità IFEEL, premere il pulsante IFEEL per 5 secondi circa, il segnale di trasmissione sul display scompare e di conseguenza la funzione di IFEEL sarà disattivata.

FEEL

SLEEP

TIMER ON/CLOCK Utilizzato per impostare o cancellare il funzionamento del temporizzatore e per impostare l'ora attuale.

8 HEAT TIMER ONCLOCK

TIMER OFF

########### SWING

QUIET DIMMER ECONOMY

TIMER OFF Per impostare o annullare il funzionamento del temporizzatore.

Utilizzato per attivare o arrestare l’oscillazione del deflettore di regolazione verticale e impostarne il flusso d’aria verso l’alto o il basso, secondo le proprie preferenze.

########### ECONOMY

Per impostare o annullare la modalità Basso consumo.

8° HEAT(opzionale) Utilizzato per impostare la Modalità 8° HEAT .

DIMMER

QUIET Per impostare o annullare la modalità Silenzioso.

Premendo questo pulsante, tutte le visualizzazioni relative all'unità interna saranno isattivate. Premere un tasto qualsiasi per ripristinarle.

############# Simboli delle indicazioni sul display LCD:

Indicatore di funzionamento esclusivo del ventilatore

8 Modalità RISCALDAMENTO

Modalità RISCALDAMENTO 8°

Indicatore del deumidificatore

Indicatore di raffreddamento

Velocità del ventilatore Ventilazione ad alta

velocità

Ventilazione ad alta velocità

Ventilazione a velocità media

Ventilazione a bassa velocità

Ventilazione a bassa velocità

Indicatore Sleep 4Indicatore Sleep 3Indicatore Sleep 2Indicatore Sleep 1

Display d’impostazione del timer

ON OFF

Indicatore della modalità Smart

Indicatore della modalità super

Indicatore quiet Indicatore basso economy

Display dell’orario attuale

Ifeel

Trasmissione del segnale Display d’impostazione della temperatura

Battery power indicator

Nota: Ogni modalità e le sue relative funzioni saranno successivamente specificate nelle pagine seguenti.

############# Come inserire le batterie

Aprire il coperchio del vano della batterie osservando la direzione della freccia. Inserire le batterie nuove verificandone la corretta polarità. Rimontare il coperchio slittando il suo retro nella posizione desiderata.

1 2 3

Nota: Utilizzare le 2 batterie LR03 AAA (1,5volt) . Non utilizzare mai le batterie ricaricabili. Sostituire le batterie con le nuove dello stesso tipo quando il display diventa scuro.

Conservazione e precauzioni per l’uso del telecomando Il telecomando può essere riposto in un supporto montato sulla parete. Nota: il supporto del telecomando è un componente opzionale.

############# Come usare il telecomando

Per utilizzare il condizionatore da camera, indirizzare il telecomando verso il ricevitore del segnale. Il segnale sarà captato ad una distanza massima di 7 m etri.

SMART

######################### ON OFF

SUPER

FEEL

TEMP. 8

HEAT

TEMP.

MODE

QUIET

FAN SPEED

TIMER ON

CLOCK

DIMMER

SLEEP

TIMER OFF

ECONOMY

Ricevitore del segnale

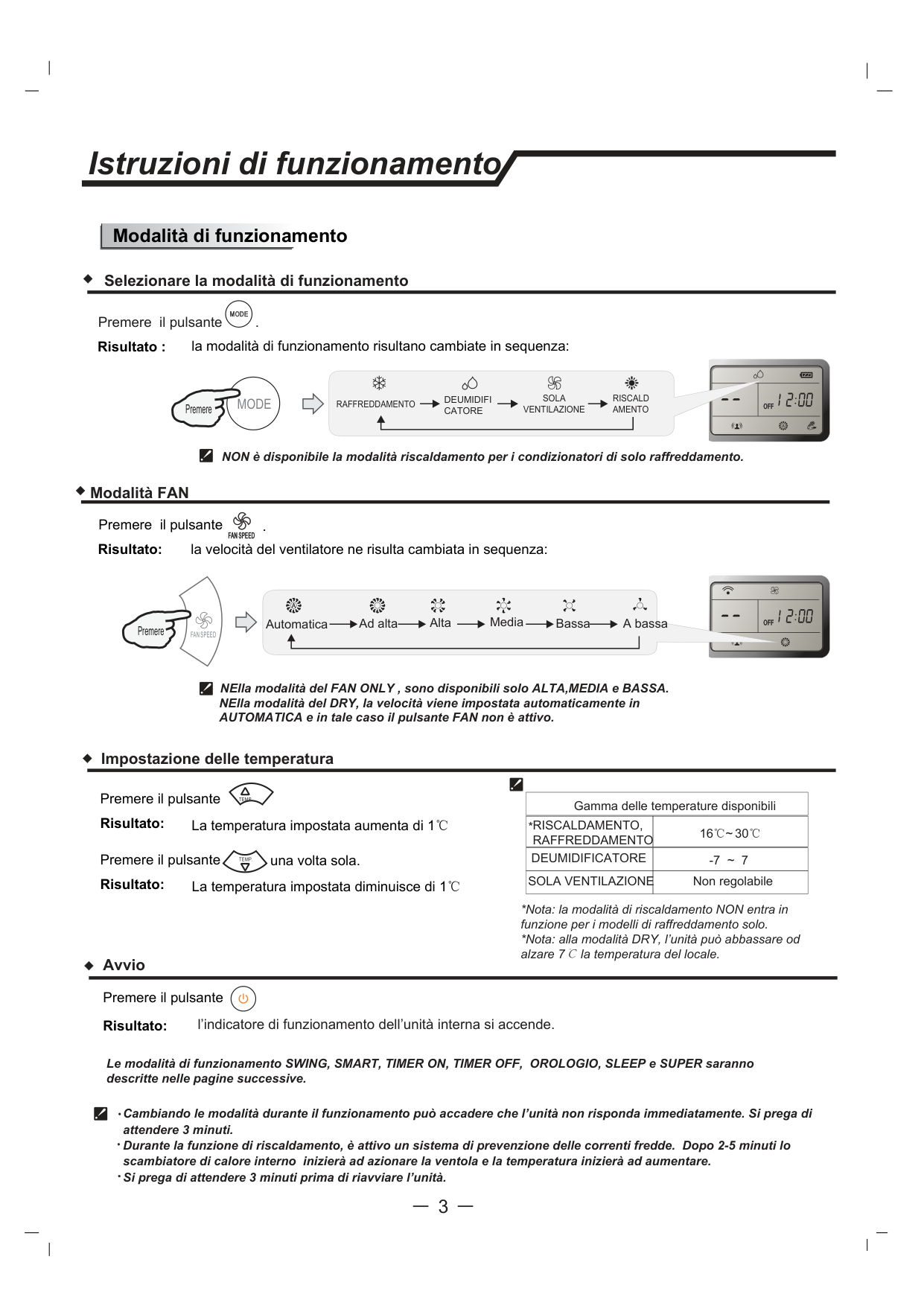

######### Modalità di funzionamento

############# Selezionare la modalità di funzionamento

MODE

Premere il pulsante .

la modalità di funzionamento risultano cambiate in sequenza:

############### Risultato :

RISCALD AMENTO

SOLA

VENTILAZIONEPremereMODE

DEUMIDIFI CATORE

RAFFREDDAMENTO

OFF

NON è disponibile la modalità riscaldamento per i condizionatori di solo raffreddamento.

Modalità FAN

Premere il pulsante .

##################### FAN SPEED

la velocità del ventilatore ne risulta cambiata in sequenza:

Risultato:

Automatica Alta Media Bassa

Ad alta A bassa FAN SPEEDPremere

OFF

NElla modalità del FAN ONLY , sono disponibili solo ALTA,MEDIA e BASSA. NElla modalità del DRY, la velocità viene impostata automaticamente in AUTOMATICA e in tale caso il pulsante FAN non è attivo.

############# Impostazione delle temperatura

Premere il pulsante TEMP. La temperatura impostata aumenta di 1℃

|Gamma delle temperature disponibili| |---|

Risultato:

|*RISCALDAMENTO, RAFFREDDAMENTO|16℃~30℃| |---|---|

|DEUMIDIFICATORE|-7 ~ 7| |---|---| |SOLA VENTILAZIONE|Non regolabile|

Premere il pulsante

TEMP. una volta sola. La temperatura impostata diminuisce di 1℃

Risultato:

Avvio Premere il pulsante Risultato: l’indicatore di funzionamento dell’unità interna si accende.

Le modalità di funzionamento SWING, SMART, TIMER ON, TIMER OFF, OROLOGIO, SLEEP e SUPER saranno descritte nelle pagine successive.

Cambiando le modalità durante il funzionamento può accadere che l’unità non risponda immediatamente. Si prega di attendere 3 minuti. Durante la funzione di riscaldamento, è attivo un sistema di prevenzione delle correnti fredde. Dopo 2-5 minuti lo scambiatore di calore interno inizierà ad azionare la ventola e la temperatura inizierà ad aumentare. Si prega di attendere 3 minuti prima di riavviare l’unità.

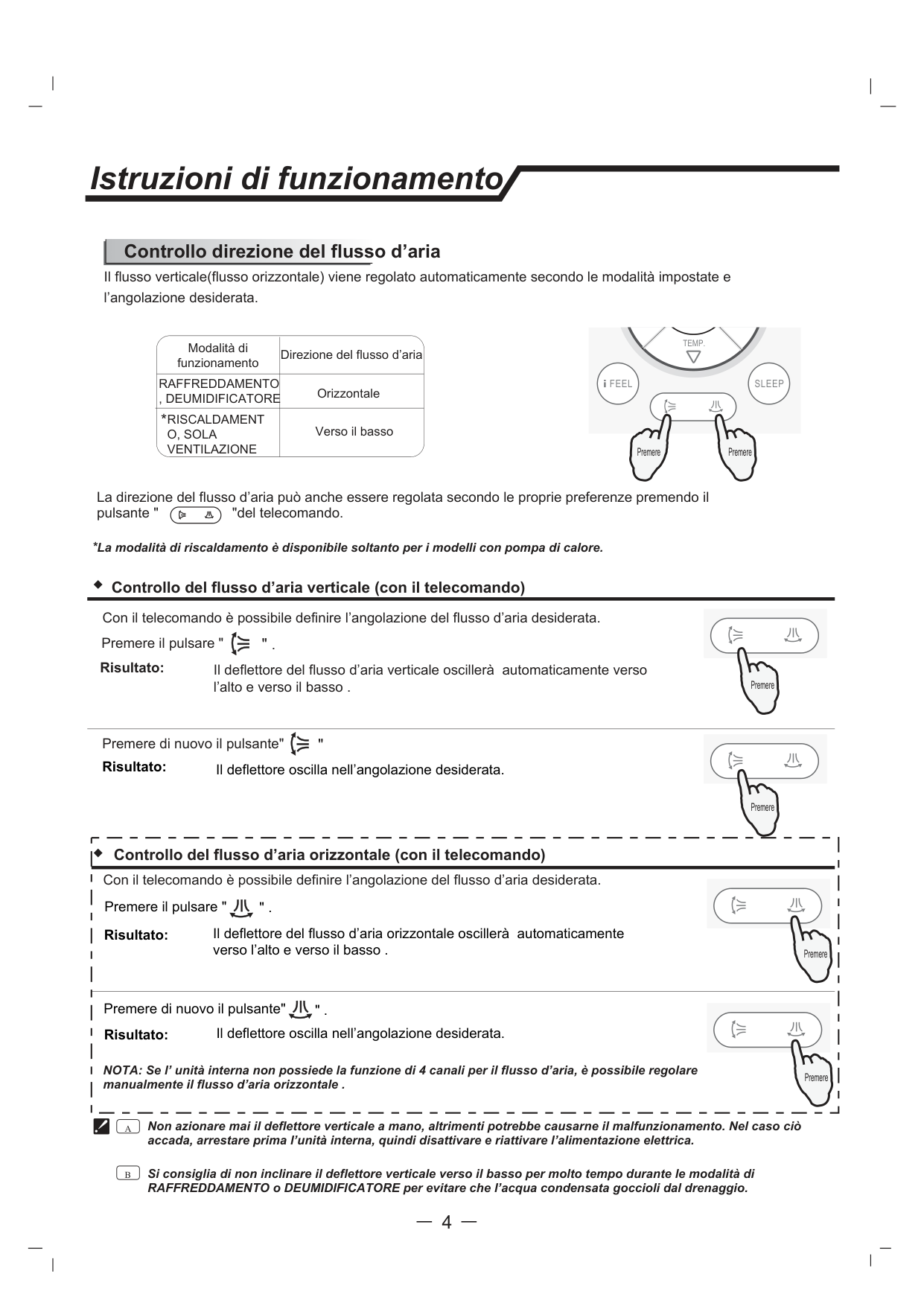

Controllo direzione del flusso d’aria Il flusso verticale(flusso orizzontale) viene regolato automaticamente secondo le modalità impostate e l’angolazione desiderata.

|FEEL SLEEP

TEMP.| |---|

Modalità di funzionamento

Direzione del flusso d’aria

RAFFREDDAMENTO , DEUMIDIFICATORE

Orizzontale

*RISCALDAMENT O, SOLA VENTILAZIONE

Verso il basso

PremerePremere

La direzione del flusso d’aria può anche essere regolata secondo le proprie preferenze premendo il pulsante " "del telecomando.

*La modalità di riscaldamento è disponibile soltanto per i modelli con pompa di calore.

############# Controllo del flusso d’aria verticale (con il telecomando)

Con il telecomando è possibile definire l’angolazione del flusso d’aria desiderata.

Premere il pulsare "

" .

############### Risultato:

Il deflettore del flusso d’aria verticale oscillerà automaticamente verso l’alto e verso il basso .

Premere

Premere di nuovo il pulsante" "

Risultato:

Il deflettore oscilla nell’angolazione desiderata.

Premere

|Controllo del flusso d’aria orizzontale (con il telecomando)|

|---| |Con il telecomando è possibile definire l’angolazione del flusso d’aria desiderata. " .

Il deflettore del flusso d’aria orizzontale oscillerà automaticamente verso l’alto e verso il basso .

Premere il pulsare "

Premere

Risultato:| |Premere di nuovo il pulsante" " . Il deflettore oscilla nell’angolazione desiderata.Risultato:

PremereNOTA: Se l’ unità interna non possiede la funzione di 4 canali per il flusso d’aria, è possibile regolare manualmente il flusso d’aria orizzontale .|

Non azionare mai il deflettore verticale a mano, altrimenti potrebbe causarne il malfunzionamento. Nel caso ciò accada, arrestare prima l’unità interna, quindi disattivare e riattivare l’alimentazione elettrica.

Si consiglia di non inclinare il deflettore verticale verso il basso per molto tempo durante le modalità di RAFFREDDAMENTO o DEUMIDIFICATORE per evitare che l’acqua condensata goccioli dal drenaggio.

######### Modalità SMART (non valido per il condizionatore multifunzionale) Come impostare la modalità SMART?

Premere questo pulsante .SMART Risultato: Attiva la modalità SMART (definizione automatica)

MODESMART

indipendentemente se l’unità è accesa o spenta. La temperatura e la velocità del ventilatore vengono definite automaticamente secondo la temperatura della camera.

Premere

TEMP.

############### Modelli con pompa di calore

Temperatura interna Temperatura desiderate 21°C o più bassa 22℃

Modalità di funzionamento

RISCALDAMENTO SOLA VENTILAZIONE

21℃- 23℃

La temperatura della camera diminuisce di 2°C dopo un funzionamento di 3 minuti

DEUMIDIFICATORE

23℃- 26℃

Superiore a 26℃

RAFFREDDAMENTO

26℃

############### Modelli di solo raffreddamento

|Temperatura interna|Modalità di funzionamento|Temperatura desiderate| |---|---|---| |23℃ o più bassa|SOLA VENTILAZIONE| | |23℃-26℃|DEUMIDIFICATORE|La temperatura della camera diminuisce di 2°C dopo un funzionamento di 3 minuti| |Over 26℃|RAFFREDDAMENTO|26℃|

Il pulsante SMART non funziona nella modalità SUPER. Premere il pulsante MODE per annullare la modalità SMART.

Nota: la temperatura, il flusso d’aria e la direzione sono controllati automaticamente nella modalità SMART. Per il modello con invertitore è comunque possibile aumentare o diminuire la temperatura di 7°C se non è ancora ottimale.

############# Funzioni della modalità SMART?

Sensazione personale

Pulsante Regolazione

Non confortevole a causa del volume del flusso d’aria non idoneo.

FAN SPEED

La velocità del ventilatore interno è selezionabile tra: Più Alta, Alta, Media, Bassa e Più Bassa.

Non confortevole a causa della direzione del flusso d’aria non idonea.

Premendo questo pulsante una volta, il deflettore verticale (o quello orizzontale) dirige il flusso d’aria nella direzione opposta (verticale o orizzontale).Premendolo di nuovo, il deflettore si ferma.

############# Come annullare la modalità SMART?

MODEPremere il pulsante . Risultato: La modalità SMART sarà annullata.

MODESMART

Premere

TEMP.

######### Modalità 8°HEAT

La modalità 8°HEAT viene utilizzata per impostare la modalità di riscaldamento a 8°. Nella modalità 8°HEAT, la velocità del ventilatore è impostata automaticamente su "AUTO."

############# Come impostare la modalità 8°HEAT?

Premere il pulsante nella modalità di riscaldamento. Risultato : si avvierà la modalità di 8°HEAT.

8 HEAT

TIMER OFF8HEATTIMER ONCLOCK Premere

QUIET DIMMER ECONOMY

############# Come annullare la modalità 8°HEAT?

TIMER ON CLOCK

Premere qualsiasi pulsante tranne , e Risultato : il simbolo

TIMER OFF

scomparirà e la modalità 8°HEAT sarà annullata.

8

8

Nota:

Nella modalità 8°HEAT la temperatura predefinita è impostata a 8° C. La modalità 8°HEAT può essere impostata solo quando il condizionatore d'aria funziona in modalità di riscaldamento.

######### Modalità SUPER

La modalità SUPER è utilizzata per attivare o disattivare velocemente il riscaldamento o il raffreddamento. La modalità SUPER può essere impostata quando l’apparecchio è collegato elettricamente o in funzionamento. In modalità SUPER si può impostare la direzione del flusso d’aria o il timer.

############# Come impostare la modalità SUPER?

Premere il pulsante nella modalità raffreddamento. Risultato: Ad un’alta velocità del ventilatore, la

TEMP.

SUPER

| | | | | |---|---|---|---| | | | | |

SUPER FAN SPEED

temperatura si imposta automaticamente ai 16 ℃.

Premere

TEMP.

Premere il pulsante durante la modalità riscaldamento.SUPER

TEMP.

Risultato: Ad un’alta velocità del ventilatore, la temperatura si imposta automaticamente ai 30℃.

SUPER FAN SPEED

Premere

TEMP.

Come annullare la modalità SUPER？ Premere un qualsiasi pulsante tra SUPER, MODE, FAN, ON/OFF, SLEEP o TEMPERATURE SETTING. Risultato:

Annullare

Il display ritorna allo stato originale. Uscire dalla modalità SUPER

Nota: Il pulsante SMART non è disponibile nella modalità SUPER. Il condizionatore d’aria continuerà a funzionare nella modalità SUPER, se non si esce da tale modalità in seguito alla pressione di uno dei pulsanti sopra indicati.

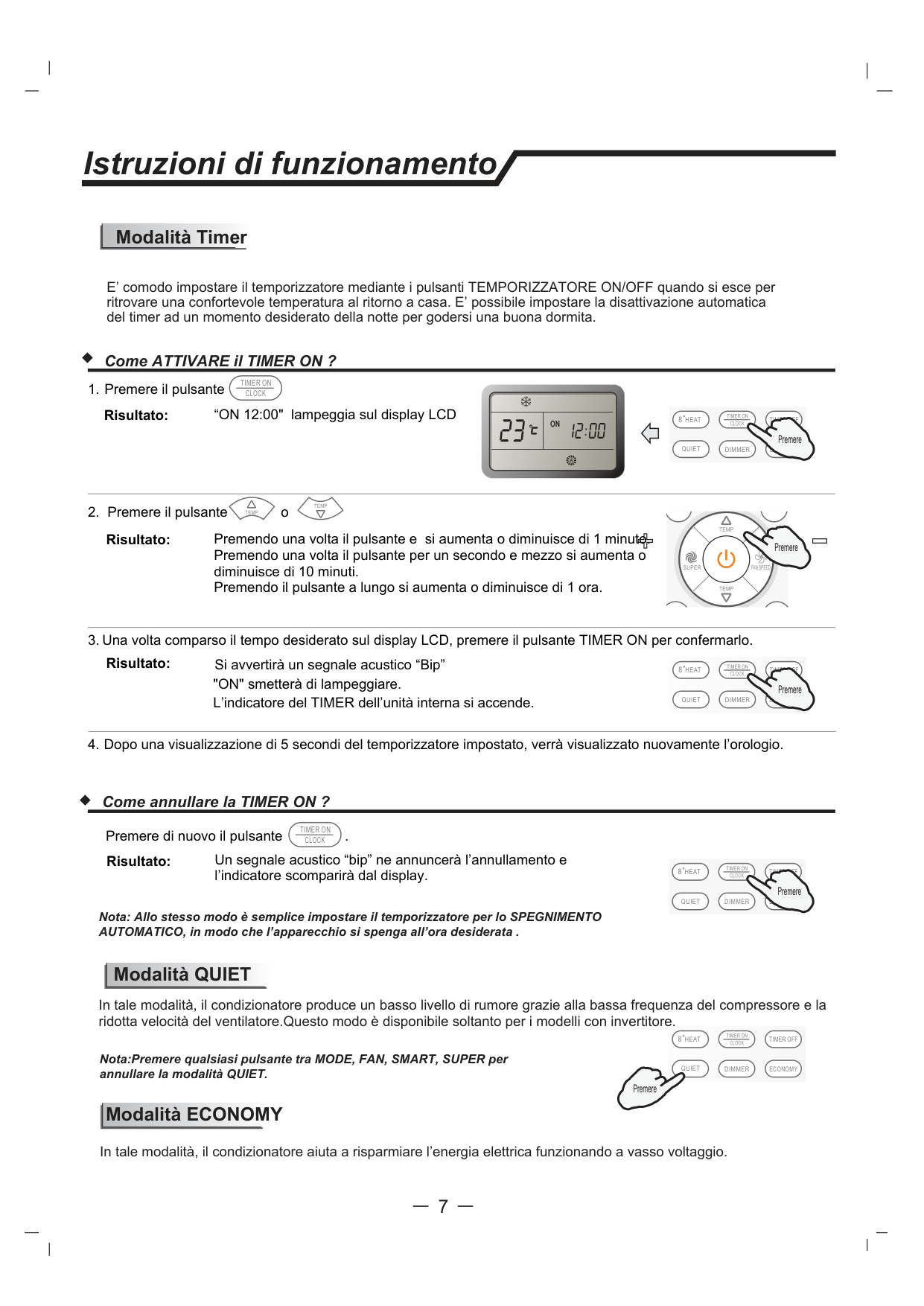

######### Modalità Timer

Come ATTIVARE il TIMER ON ?

Premere il pulsante

4.

SUPER FAN SPEED

TEMP.

TEMP.

| | | |---|---| | | |

Premere

QUIET DIMMER ECONOMY

TIMER OFF8HEATTIMER ONCLOCK

Premere

QUIET DIMMER ECONOMY

TIMER OFF8HEATTIMER ONCLOCK

Premere

QUIET DIMMER ECONOMY

TIMER OFF8HEATTIMER ONCLOCK

Premere

QUIET DIMMER ECONOMY

TIMER OFF8HEATTIMER ONCLOCK

Premere

TIMER ON CLOCK

TIMER ON CLOCK

Modalità ECONOMY

In tale modalità, il condizionatore aiuta a risparmiare l’energia elettrica funzionando a vasso voltaggio.

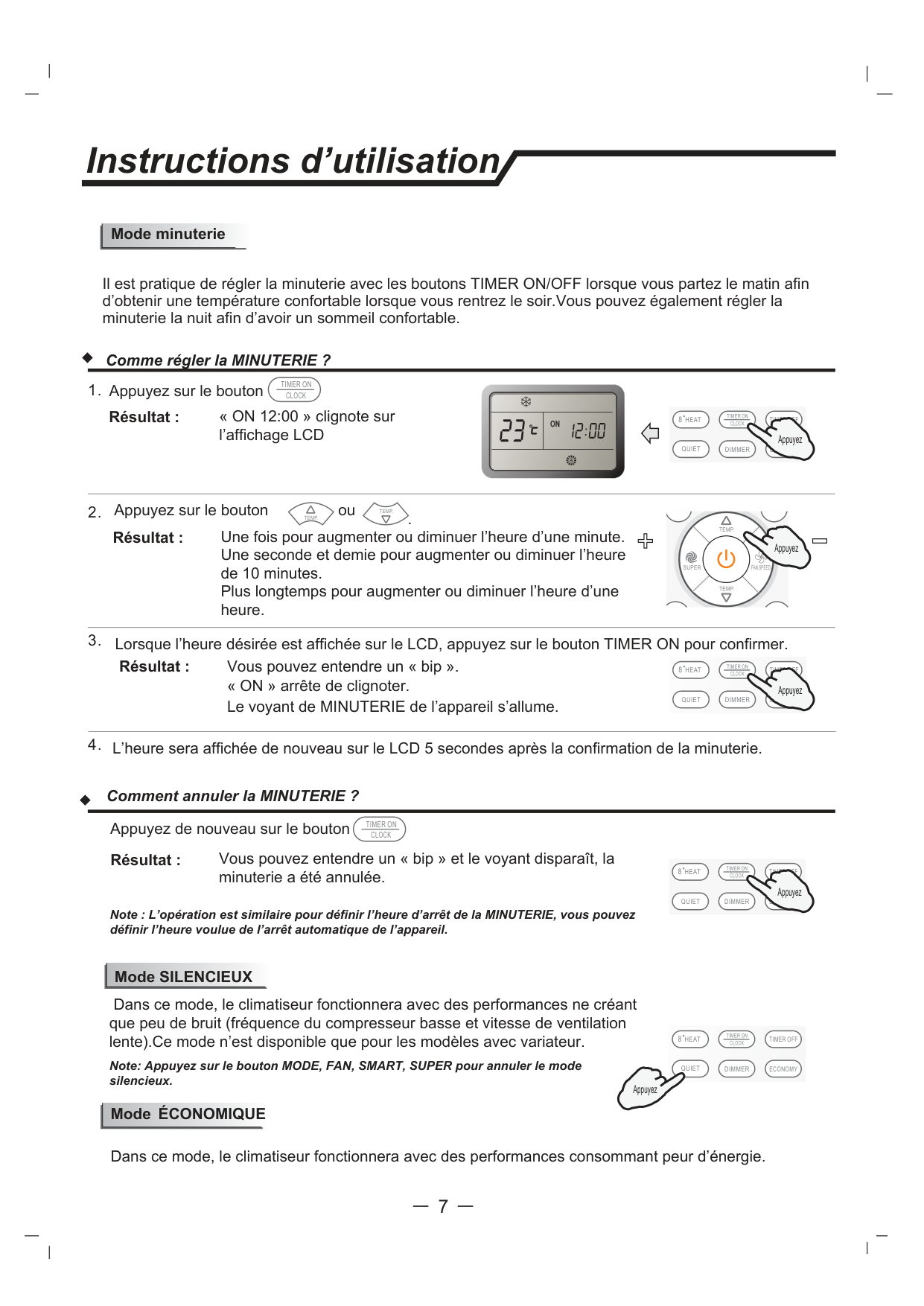

E’ comodo impostare il temporizzatore mediante i pulsanti TEMPORIZZATORE ON/OFF quando si esce per ritrovare una confortevole temperatura al ritorno a casa. E’ possibile impostare la disattivazione automatica del timer ad un momento desiderato della notte per godersi una buona dormita.

"ON" smetterà di lampeggiare. L’indicatore del TIMER dell’unità interna si accende.

Una volta comparso il tempo desiderato sul display LCD, premere il pulsante TIMER ON per confermarlo.

Risultato:

Risultato: “ON 12:00" lampeggia sul display LCD

###################### ON

TEMP.

Premere il pulsante oTEMP.

Premendo una volta il pulsante e si aumenta o diminuisce di 1 minuto. Premendo una volta il pulsante per un secondo e mezzo si aumenta o diminuisce di 10 minuti. Premendo il pulsante a lungo si aumenta o diminuisce di 1 ora.

Risultato:

Dopo una visualizzazione di 5 secondi del temporizzatore impostato, verrà visualizzato nuovamente l’orologio.

Come annullare la TIMER ON ?

Premere di nuovo il pulsante .

Risultato:

Un segnale acustico “bip” ne annuncerà l’annullamento e l’indicatore scomparirà dal display.

Nota: Allo stesso modo è semplice impostare il temporizzatore per lo SPEGNIMENTO AUTOMATICO, in modo che l’apparecchio si spenga all’ora desiderata .

######### Modalità QUIET

In tale modalità, il condizionatore produce un basso livello di rumore grazie alla bassa frequenza del compressore e la ridotta velocità del ventilatore.Questo modo è disponibile soltanto per i modelli con invertitore.

Nota:Premere qualsiasi pulsante tra MODE, FAN, SMART, SUPER per annullare la modalità QUIET.

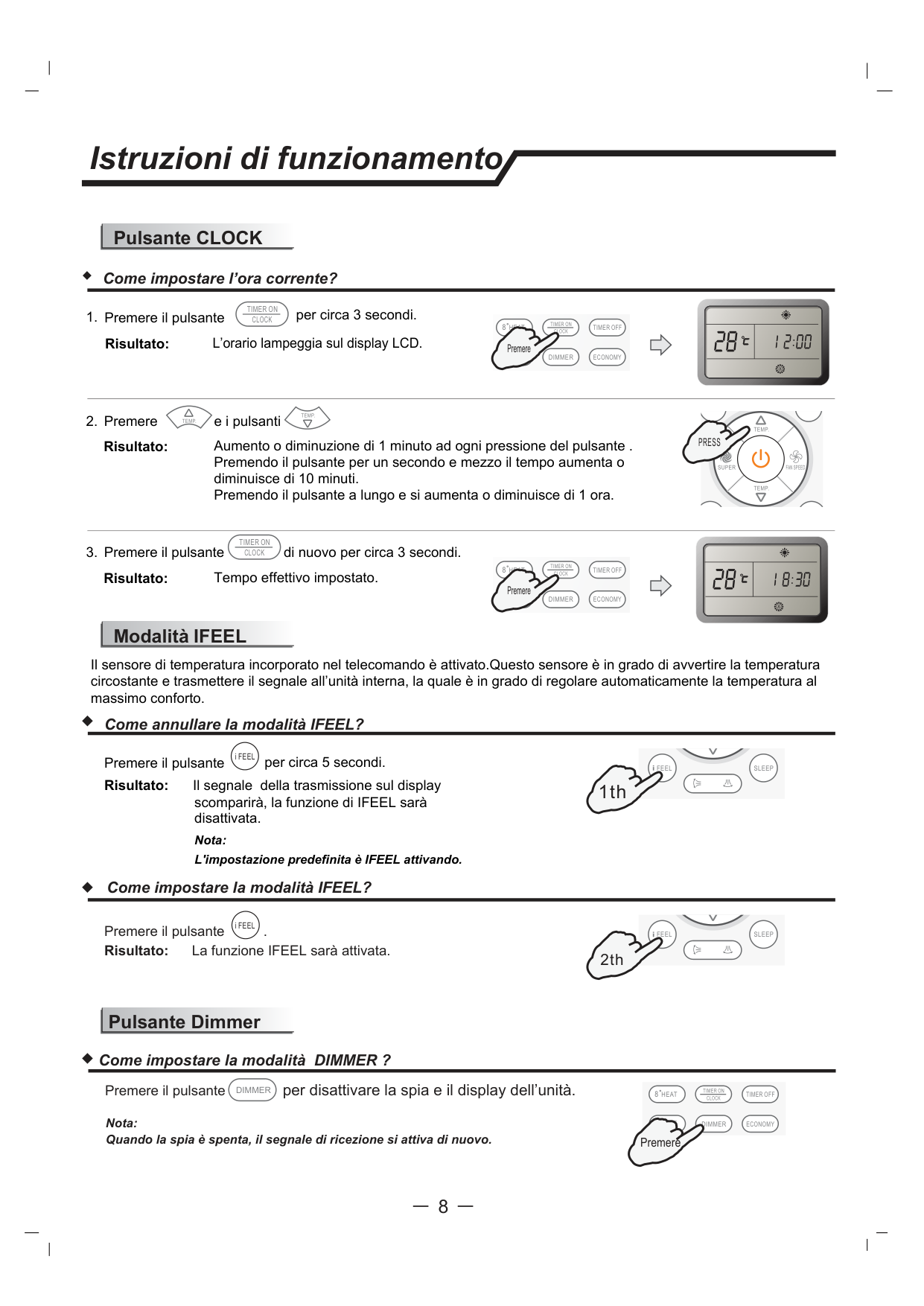

######### Pulsante CLOCK

############# Come impostare l’ora corrente?

TIMER ON CLOCK

Premere il pulsante per circa 3 secondi.

TIMER OFF8HEATTIMER ONCLOCK

L’orario lampeggia sul display LCD.

Risultato:

Premere

QUIET DIMMER ECONOMY

TEMP.

Premere e i pulsanti

TEMP.

TEMP. PRESS

Aumento o diminuzione di 1 minuto ad ogni pressione del pulsante . Premendo il pulsante per un secondo e mezzo il tempo aumenta o diminuisce di 10 minuti. Premendo il pulsante a lungo e si aumenta o diminuisce di 1 ora.

Risultato:

SUPER FAN SPEED

TEMP.

TIMER ON CLOCK

Premere il pulsante di nuovo per circa 3 secondi.

TIMER OFF8HEATTIMER ONCLOCK

Risultato:

Premere

QUIET DIMMER ECONOMY

######### Modalità IFEEL

Il sensore di temperatura incorporato nel telecomando è attivato.Questo sensore è in grado di avvertire la temperatura circostante e trasmettere il segnale all’unità interna, la quale è in grado di regolare automaticamente la temperatura al massimo conforto.

Come annullare la modalità IFEEL?

i FEEL

Premere il pulsante per circa 5 secondi. Risultato: Il segnale della trasmissione sul display

scomparirà, la funzione di IFEEL sarà disattivata.

Nota: L'impostazione predefinita è IFEEL attivando.

FEEL SLEEP

1th

############# Come impostare la modalità IFEEL?

Premere il pulsante .i FEEL Risultato: La funzione IFEEL sarà attivata.

FEEL SLEEP

2th

######### Pulsante Dimmer

############# Come impostare la modalità DIMMER ?

Premere il pulsante DIMMER

per disattivare la spia e il display dell’unità.

Nota: Quando la spia è spenta, il segnale di ricezione si attiva di nuovo.

TIMER OFF8HEATTIMER ONCLOCK

QUIET DIMMER ECONOMY

Premere

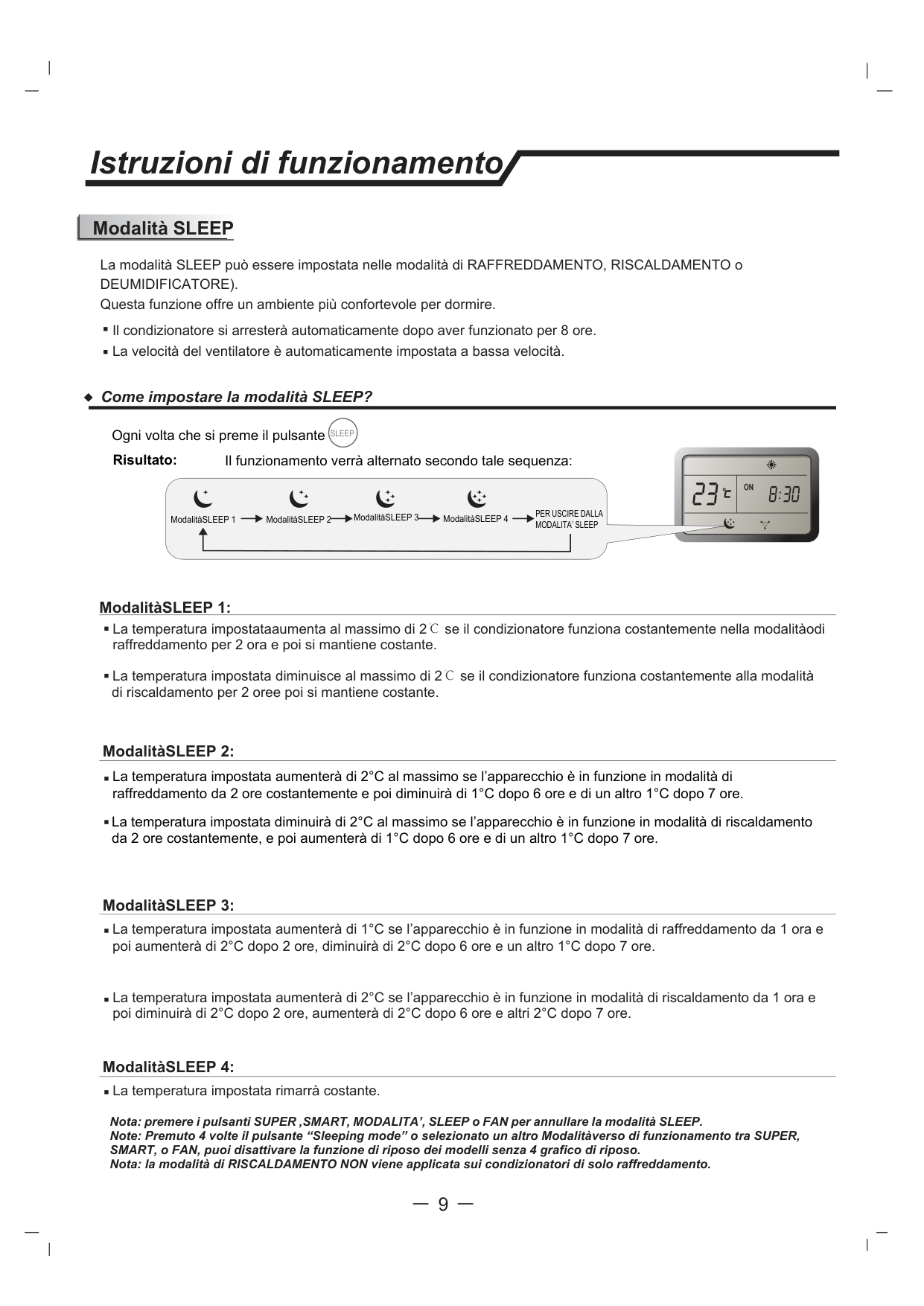

######### Modalità SLEEP

La modalità SLEEP può essere impostata nelle modalità di RAFFREDDAMENTO, RISCALDAMENTO o DEUMIDIFICATORE). Questa funzione offre un ambiente più confortevole per dormire.

Il condizionatore si arresterà automaticamente dopo aver funzionato per 8 ore. La velocità del ventilatore è automaticamente impostata a bassa velocità.

############# Come impostare la modalità SLEEP?

Ogni volta che si preme il pulsante

SLEEP

Risultato: Il funzionamento verrà alternato secondo tale sequenza:

#################### ON

ModalitàSLEEP 2 ModalitàSLEEP 3 PER USCIRE DALLA MODALITA’ SLEEP

ModalitàSLEEP 4ModalitàSLEEP 1

La temperatura impostata aumenterà di 2°C al massimo se l’apparecchio è in funzione in modalità di raffreddamento da 2 ore costantemente e poi diminuirà di 1°C dopo 6 ore e di un altro 1°C dopo 7 ore.

La temperatura impostata diminuirà di 2°C al massimo se l’apparecchio è in funzione in modalità di riscaldamento da 2 ore costantemente, e poi aumenterà di 1°C dopo 6 ore e di un altro 1°C dopo 7 ore.

La temperatura impostata rimarrà costante.

La temperatura impostataaumenta al massimo di 2℃ se il condizionatore funziona costantemente nella modalitàodi raffreddamento per 2 ora e poi si mantiene costante.

La temperatura impostata diminuisce al massimo di 2℃ se il condizionatore funziona costantemente alla modalità di riscaldamento per 2 oree poi si mantiene costante.

Nota: premere i pulsanti SUPER ,SMART, MODALITA’, SLEEP o FAN per annullare la modalità SLEEP. Note: Premuto 4 volte il pulsante “Sleeping mode” o selezionato un altro Modalitàverso di funzionamento tra SUPER, SMART, o FAN, puoi disattivare la funzione di riposo dei modelli senza 4 grafico di riposo. Nota: la modalità di RISCALDAMENTO NON viene applicata sui condizionatori di solo raffreddamento.

################## Version No.1822041-02

|Muchísimas gracias por comprar este Acondicionador de Aire. Por favor lea estas instrucciones cuidadosamente antes de utilizar este aparato y preserve este manual para la referencia futura.

ESPAÑOL| |---|

Instrucciones de Control Remoto

(L1-04)

Control remoto

Instrucciones de operación

1

Modos de operación

Control de dirección de flujo de aire Modo SMART 8 °HEAT modo Modo súper 6

Modo de temporizador Modo QUIET Modo de ECONOMÍA Botón clock Modo de Ifeel Botón Regulador Modo de sleep 9

8

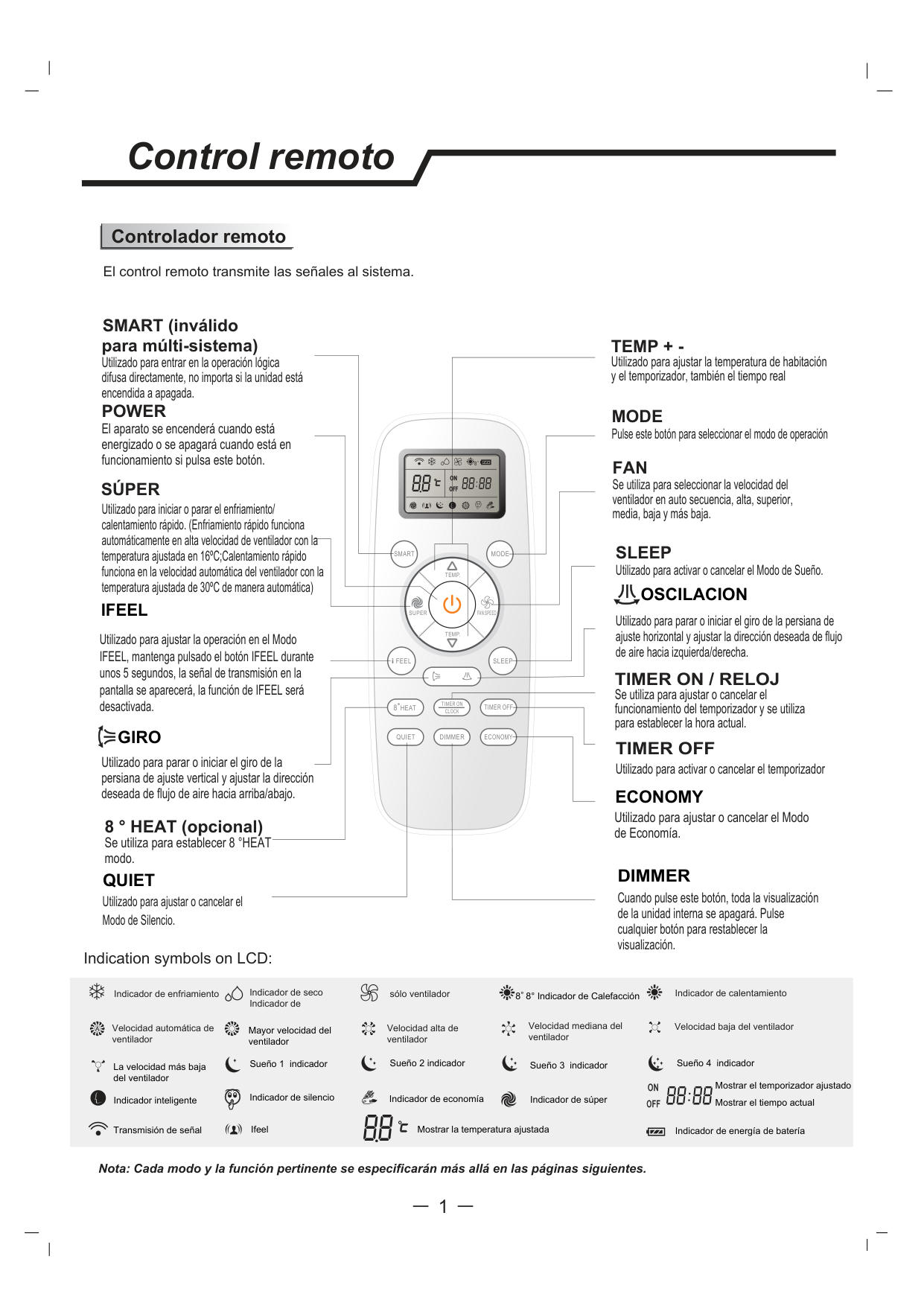

######### Controlador remoto

El control remoto transmite las señales al sistema.

SMART (inválido para múlti-sistema) Utilizado para entrar en la operación lógica difusa directamente, no importa si la unidad está encendida a apagada. POWER

TEMP + Utilizado para ajustar la temperatura de habitación y el temporizador, también el tiempo real

MODE Pulse este botón para seleccionar el modo de operación

El aparato se encenderá cuando está energizado o se apagará cuando está en funcionamiento si pulsa este botón.

FAN Se utiliza para seleccionar la velocidad del ventilador en auto secuencia, alta, superior, media, baja y más baja.

8

######################## ON OFF

SÚPER Utilizado para iniciar o parar el enfriamiento/ calentamiento rápido. (Enfriamiento rápido funciona automáticamente en alta velocidad de ventilador con la temperatura ajustada en 16ºC;Calentamiento rápido funciona en la velocidad automática del ventilador con la temperatura ajustada de 30ºC de manera automática)

SLEEP Utilizado para activar o cancelar el Modo de Sueño.

MODESMART

TEMP.

########### OSCILACION

########### IFEEL

SUPER FAN SPEED

Utilizado para parar o iniciar el giro de la persiana de ajuste horizontal y ajustar la dirección deseada de flujo de aire hacia izquierda/derecha.

TEMP.

Utilizado para ajustar la operación en el Modo IFEEL, mantenga pulsado el botón IFEEL durante unos 5 segundos, la señal de transmisión en la pantalla se aparecerá, la función de IFEEL será desactivada.

FEEL

SLEEP

TIMER ON / RELOJ Se utiliza para ajustar o cancelar el funcionamiento del temporizador y se utiliza para establecer la hora actual.

8 HEAT TIMER ONCLOCK

TIMER OFF

########### GIRO

QUIET DIMMER ECONOMY

TIMER OFF Utilizado para activar o cancelar el temporizador

Utilizado para parar o iniciar el giro de la persiana de ajuste vertical y ajustar la dirección deseada de flujo de aire hacia arriba/abajo.

ECONOMY Utilizado para ajustar o cancelar el Modo de Economía.

8 ° HEAT (opcional) Se utiliza para establecer 8 °HEAT modo.

########### DIMMER

QUIET Utilizado para ajustar o cancelar el Modo de Silencio.

Cuando pulse este botón, toda la visualización de la unidad interna se apagará. Pulse cualquier botón para restablecer la visualización.

Indication symbols on LCD:

Indicador de seco Indicador de

Indicador de calentamiento

Indicador de enfriamiento

sólo ventilador

8 8° Indicador de Calefacción

Velocidad mediana del ventilador

Velocidad baja del ventilador

Velocidad automática de ventilador

Velocidad alta de ventilador

Mayor velocidad del ventilador

La velocidad más baja del ventilador

Indicador inteligente

Sueño 1 indicador Sueño 3 indicador Sueño 4 indicadorSueño 2 indicador

Indicador de silencio

Indicador de súperIndicador de economía

ON OFF

Mostrar el temporizador ajustado Mostrar el tiempo actual

Mostrar la temperatura ajustadaTransmisión de señal

Ifeel

Indicador de energía de batería

Nota: Cada modo y la función pertinente se especificarán más allá en las páginas siguientes.

######### Control remoto

Cómo Insertar las Baterías

Quite la cubierta de la batería de acuerdo con la dirección de la flecha. Inserte las nuevas baterías asegurándose de que el (+) y (-) de la batería se emparejen correctamente. Vuelva a conectar con la cubierta deslizándola a la posición.

1 2 3

Nota: Utilice 2 baterías de LR03 AAA (1.5V). No utilice las baterías recargables. Reemplace las baterías con las nuevas del mismo tipo cuando la pantalla se oscurece.

Almacenamiento y Consejos para el Uso del Control Remoto El control remoto puede ser almacenado montado en una pared con un soporte. Nota: El soporte del control remoto es una pieza opcional.

Cómo Utilizar

Para operar el acondicionador de aire de la habitación, apunte el control remoto al receptor de señal. El control remoto operará el acondicionador de aire a una distancia de hasta 7m al apuntar al receptor de señal de la unidad interna.

SMART

########################## ON OFF

Receptor de señal

SUPER

TEMP.

FEEL

MODE

CLOCK

TEMP.

QUIET

FAN SPEED

TIMER ON

DIMMER

SLEEP

TIMER OFF

ECONOMY

######### Modos de operación

Modo de selección

una vez tras una vez.. Los modos de operación se cambian en secuencia:

MODEPulseel botón Resultado:

CALENTAMIENTOENFRIAMIENTOSECOVENTILADOR SÓLO

################ MODE

OFF

Pulse

El modo de no esta disponible en todos lo modelos para el acondicionador de aire de sólo enfriamiento. Modo de ventilación

Pulse el botón Resultado:

una vez tras una vez

FAN SPEED

La velocidad del ventilador se cambia en secuencia:

Auto Más arriba Alto Medio Bago Baja

OFF

FAN SPEEDPulse

En el modo de “VENTILACION”,solo están disponibles las velocidades “Alto”, “Medio” y “Bajo” . En modo “DRY”, la velocidad del ventilador es ajustada a “AUTO” automáticamente. El botón “FAN SPEED” es inválido en este caso.

############# Ajuste de temperatura

una vez.TEMP.

Pulse el botón Resultado: La selección de temperatura se eleva por 1ºC

una vez. La selección de temperatura se bajar por 1ºC

Pulse el botón Resultado:

TEMP.

######### Encendido

|Rango de temperatura ajustada disponible|Rango de temperatura ajustada disponible| |---|---| |* CALENTAMIENTO,ENFRIAMIENTO|16℃~30℃| |Secado|-7 ~ 7| |SÓLO VENTILADOR|No se puede ajustar|

Pulse el botón Resultado:

El indicador de OPERACIÓN de la unidad interna se enciende.

############### Los modos de operación SWING, SMART, TIMER ON, TIMER OFF, CLOCK, SLEEP y SÚPER se especificarán en las páginas siguientes.

Para cambiar modos durante la operación, a veces la unidad no responde inmediatamente, espere durante 3 minutos. Durante la operación de calefacción. el flujo de aire no es descargado desde el principio. Después de 2 a 5 minutos, el flujo de aire será descargado hasta que la temperatura del intercambiador de calor interno se eleve. Espere durante 3 minutos antes de reiniciar el aparato.

Control de dirección de flujo de aire El flujo de aire vertical (flujo de aire horizontal) es automáticamente ajustado a cierto ángulo de acuerdo con el modo de operación después de encender la unidad.

|FEEL SLEEP

TEMP| |---|

Modo de operación Dirección del flujo de aire

ENFRIAMIENTO, SECADO

Horizontal

Hacia abajo

PulsePulse

La dirección del flujo de aire también puede ser ajustada según su demanda con pulsar el botón “ ” del control remoto.

*El modo de calentamiento sólo es disponible para los modelos de bomba térmica.

Control de flujo de aire vertical (con el control remoto) Utilice el control remoto para ajustar varios ángulos de flujo o el ángulo específico que desea.

Pulse el botón " Resultado :

" una vez . La persiana de ajuste vertical moverá hacia arriba y abajo automáticamente.

Pulse

" otra vez . Las persianas giran a un ángulo adecuado como desea.

Pulse el botón " Resultado :

Pulse

|NOTA: Si la unidad no tiene la función de flujo de aire de cuatro sentidos, puede ajustar el flujo de aire horizontal por sí mismo.

Pulse

Pulse

Control de flujo de aire horizontal (con el control remoto)

Pulse el botón " Resultado :

" otra vez . Las persianas giran a un ángulo adecuado como desea.

Utilice el control remoto para ajustar varios ángulos de flujo o el ángulo específico que desea. Pulse el botón " Resultado :

" una vez . La persiana de ajuste horizontal oscilará hacia izquierda y derecha automáticamente.

| |---|

No gire las persianas de ajuste vertical manualmente, de lo contrario se puede producir un mal funcionamiento. Si eso se ocurre, apague la unidad primero y corte la fuente de alimentación, luego restaure la fuente de alimentación.

Es mejor no dejar que la persiana de ajuste vertical incline hacia abajo durante un largo tiempo bajo el modo de ENFRIAMIENTO o SECO para evitar el goteo de agua condensada.

######### Modo SMART(inválido para múlti-sistema)

############# ¿Cómo ajustar el modo SMART?

.Pulse el botónSMART Resultado: Entre en el modo SMART (operación lógica difusa)

################### MODESMART

directamente sin tener en cuenta de que la unidad esté encendida o apagada. La temperatura y velocidad del ventilador son automáticamente ajustados sobre la base de la temperatura actual de la habitación.

TEMP.Pulse

############# Modelos de bomba térmoca

Temperatura interna Temperatura de objetivo 21℃ o inferior 22℃

Modo de operación CALEFACCION

SÓLO VENTILADOR

21℃-23℃ 23℃-26℃

Temperatura de habitación reducida por 2ºC después de 3 minutos de operación

SECO

Superior a 26℃

ENFRIAMIENTO

26℃

############# Modelos de sólo enfriamiento

|Temperatura interna|Modo de operación|Temperatura de objetivo| |---|---|---| |23℃ o inferior|SÓLO VENTILADOR| | |23℃-26℃|SECO|Temperatura de habitación reducida por 2ºC después de 3 minutos de operación| |Superior 26℃|ENFRIAMIENTO|26℃|

El botón SMART es inválido en el modo SÚPER. Pulse el botón MODO para cancelar SMART.

.

Nota: La temperatura, el flujo de aire y la dirección son controlados automáticamente en el modo SMART. Sin embargo, para encendido/apagado, puede seleccionar desde -2 a 2, para l inversor, puede seleccionar desde -7 a 7, si todavía se siente incómodo.

¿Qué puede hacer en el modo SMART?

|Su sensación|Botón|Ajuste| |---|---|---| |Incómodo debido al volumen de flujo de aire inadecuado|FAN SPEED|La velocidad del ventilador interior alterna entre superior, alta, media, baja y más baja cada vez que se presiona este botón| |Incómodo debido a la dirección de flujo inadecuada| |Púlselo una vez, la persiana de ajuste vertical (persiana de ajuste horizontal) gira para cambiar la dirección del flujo de aire vertical (dirección de flujo de aire horizontal). Púlselo otra vez, el giro se para.|

¿Cómo cancelar el modo SMART?

MODE

Pulse el botón . Resultado: El modo SMART será cancelado.

MODESMART

Pulse

TEMP.

######### 8 °HEAT modo

Modo de calefacción 8° se utiliza para establecer 8 ° modo de calefacción. En el modo de calefacción 8°, la velocidad del ventilador se ajusta en "AUTO" automáticamente. ¿Cómo se configura el modo de calefacción 8°?

Apreta el botón en el modo de calefacción. Resultado: Se inicia el modo de calefacción 8°.

8 HEAT

8

TIMER OFF8HEATTIMER ONCLOCK Pulse

QUIET DIMMER ECONOMY

############# ¿Cómo se cancela el modo de calafacción 8°?

Pulse cualquier botón, excepto , y Resultado: La presentación desaparecerá y el modo de calefacción 8° será cancelado.

TIMER ON CLOCK

TIMER OFF

8

Nota: En el modo de calefacción 8°, la temperatura predeterminada se establece en 8 ℃. El modo de calefacción 8° se puede establecer sólo cuando el aireacondicionado funciona en el modo de calefacción.

######### Modo SÚPER

El modo SÚPER se utiliza para iniciar o parar el enfriamiento o calentamiento rápido. El modo SÚPER puede ser ajustado cuando el aparato está en funcionamiento o energizado. En el modo SÜPER, puede ajustar la dirección del flujo de aire o el temporizador.

¿Cómo ajustar el modo SÚPER?

Pulse el botón SUPER en el modo de enfriamiento. Resultado: En alta velocidad del ventilador, la

TEMP.

| | | | | |---|---|---|---| | | | | |

SUPER FAN SPEED

temperatura ajustada se cambia automáticamente a 16ºC.

Pulse

TEMP.

Pulse el botón SUPER en el modo de calefacción Resultado: En la velocidad de ventilador automática, la

TEMP.

temperatura ajustada se cambia automáticamente a 30ºC.

SUPER FAN SPEED

Pulse

TEMP.

¿Cómo cancelar el modo SÚPER? Pulse el botón SÚPER, MODO, VENTILADOR, ENCENDIDO/APAGADO, SLEEP o AJUSTE DE TEMPERATURA: Resultado: La pantalla retorna al modo original.

Cancelar

Escape desde el modo SÚPER.

Nota: El botón INTELIGENTE no es disponible en el modo SÚPER. El aparato continuará su funcionamiento en el modo SÚPER si no sale del modo con pulsar cualquiera de los botones arriba mencionados.

######### Modo de temporizador

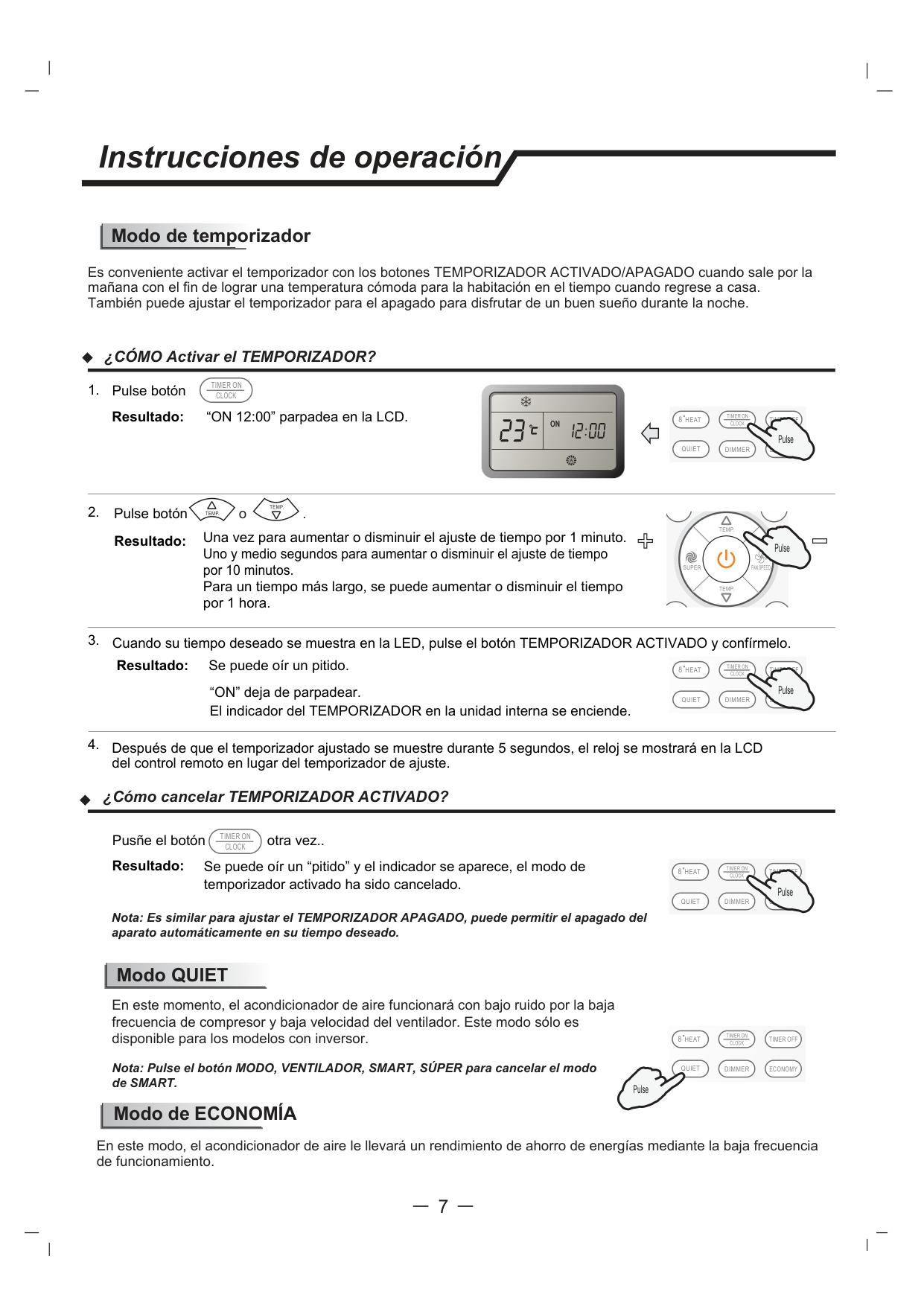

Es conveniente activar el temporizador con los botones TEMPORIZADOR ACTIVADO/APAGADO cuando sale por la mañana con el fin de lograr una temperatura cómoda para la habitación en el tiempo cuando regrese a casa. También puede ajustar el temporizador para el apagado para disfrutar de un buen sueño durante la noche.

############# ¿CÓMO Activar el TEMPORIZADOR? Pulse botón Resultado: “ON 12:00” parpadea en la LCD.

TIMER ON CLOCK

TIMER OFF8HEATTIMER ONCLOCK

ON

Pulse

QUIET DIMMER ECONOMY

TEMP.

Pulse botón o .TEMP.

TEMP.

Una vez para aumentar o disminuir el ajuste de tiempo por 1 minuto. Uno y medio segundos para aumentar o disminuir el ajuste de tiempo por 10 minutos. Para un tiempo más largo, se puede aumentar o disminuir el tiempo por 1 hora.

############### Resultado:

| | | |---|---| | | |

Pulse

SUPER FAN SPEED

TEMP.

Cuando su tiempo deseado se muestra en la LED, pulse el botón TEMPORIZADOR ACTIVADO y confírmelo.

############### Resultado:

Se puede oír un pitido. “ON” deja de parpadear. El indicador del TEMPORIZADOR en la unidad interna se enciende.

TIMER OFF8HEATTIMER ONCLOCK

Pulse

QUIET DIMMER ECONOMY

Después de que el temporizador ajustado se muestre durante 5 segundos, el reloj se mostrará en la LCD del control remoto en lugar del temporizador de ajuste.

############# ¿Cómo cancelar TEMPORIZADOR ACTIVADO?

TIMER ON CLOCK

Pusñe el botón TIMER ON otra vez.. Resultado: Se puede oír un “pitido” y el indicador se aparece, el modo de

temporizador activado ha sido cancelado.

Nota: Es similar para ajustar el TEMPORIZADOR APAGADO, puede permitir el apagado del aparato automáticamente en su tiempo deseado.

TIMER OFF8HEATTIMER ONCLOCK

Pulse

QUIET DIMMER ECONOMY

######### Modo QUIET

En este momento, el acondicionador de aire funcionará con bajo ruido por la baja frecuencia de compresor y baja velocidad del ventilador. Este modo sólo es disponible para los modelos con inversor.

TIMER OFF8HEATTIMER ONCLOCK

Nota: Pulse el botón MODO, VENTILADOR, SMART, SÚPER para cancelar el modo de SMART.

QUIET DIMMER ECONOMY

Pulse

######### Modo de ECONOMÍA

En este modo, el acondicionador de aire le llevará un rendimiento de ahorro de energías mediante la baja frecuencia de funcionamiento.

######### Botón clock ¿Cómo ajustar el tiempo real?

TIMER ON CLOCK

Pulse el botón por 3 segundos.

TIMER OFF8HEATTIMER ONCLOCK

Resultado:

El tiempo parpadea en la LED.

Pulse

DIMMER ECONOMY

TEMP.

.yPulse los botones Resultado: Una vez para aumentar o disminuir el ajuste de tiempo por 1 minuto.

TEMP.

TEMP. PRESS

Uno y medio segundos para aumentar o disminuir el ajuste de tiempo por 10 minutos. Para un tiempo más largo, se puede aumentar o disminuir el tiempo por 1 hora.

SUPER FAN SPEED

TEMP.

TIMER ON CLOCK

Pulse

TIMER OFF8HEATTIMER ONCLOCK

Resultado:

Pulse

DIMMER ECONOMY

######### Modo de IFEEL

El sensor de temperatura construido en el control remoto está activado. Puede percibir la temperatura circundante y transmitir la señal a la unidad, la unidad puede ajustar la temperatura con el fin de proporcionar la máxima comodidad.

############# ¿Cómo cancelar el modo IFEEL?

i FEEL

durante unos 5 segundos.Pulse el botón Resultado:

La señal de transmisión en la pantalla se desaparecerá, la función IFEEL será apagada.

FEEL SLEEP

1th

Nota: La configuración predeterminada es activing IFEEL.

############# ¿Cómo ajustar el modo IFEEL?

i FEEL Pulse el botón . Resultado: La función IFEEL será activada.

FEEL SLEEP

2th

######### Botón Regulador

############# ¿Cómo ajustar el ATENUADOR?

Pulse el botón

para apagar la luz y la pantalla en la unidad.DIMMER

Nota: Cuando la luz está apagada, la señal recibida encenderá la luz otra vez.

TIMER OFF8HEATTIMER ONCLOCK

QUIET DIMMER ECONOMY

Pulse

######### Modo de SLEEP

El modo de SLEEP puede ser ajustado en el modo ENFRIAMIENTO, CALENTAMIENTO o SECADO. Esta función le da un entorno más cómodo para el sueño.

El aparato dejará de funcionar automáticamente después de 8 horas de funcionamiento. La velocidad del ventilador se ajusta automáticamente a la baja velocidad.

¿Cómo ajustar el modo de SLEEP?

Cada vez que el botón sea pulsado.

SLEEP Resultado:

El modo de operación es cambia en secuencia:

ON

SUEÑO 2 SUEÑO 3 SALIR DEL MODO DE SUEÑOSUEÑO 4SUEÑO 1

La temperatura ajustada se elevará por 2℃ por lo más si el aparato funciona en el modo de enfriamiento durante 2 horas constantemente, luego y se disminuye por 1ºC después de 6 horas, luego se disminuye por 1℃ después de 7 horas. La temperatura ajustada se disminuirá por 2℃ por lo más si el aparato funciona en el modo de calentamiento durante 2 horas constantemente, luego y se eleva por 1ºC después de 6 horas, luego se eleva por 1℃ después de 7 horas.

La temperatura ajustada se elevará por 1℃p or lo más si el aparato funciona en el modo de enfriamiento durante 1 hora, y se eleva por 2℃ después de 2 horas, luego se disminuye por 2℃ después de 6 horas, luego se disminuye por 1℃ después de 7 horas.

La temperatura ajustada se disminuirá por 2℃ si el aparato funciona en el modo de calentamiento durante 1 hora, luego se disminuye por 2℃ después de 2 horas, luego se eleva por 2℃ después de 6 horas, luego se eleva por 2℃d espués de 7 horas.

La temperatura ajustada se mantendrá constante.

La temperatura ajustada se elevará por 2℃ por lo más si el aparato funciona en el modo de enfriamiento durante 2 horas constantemente, luego y se mantiene constante.

La temperatura ajustada se disminuirá por 2℃ por lo más si el aparato funciona en el modo de calentamiento durante 2 horas constantemente, luego se mantiene constante.

Nota: Pulse el botón SÚPER; INTELIGENTE; MODO o VENTILADOR para cancelar el modo SLEEP. Nota: Con pulsar el “modo de SUEÑO” cuatro veces, o seleccionar otros modos tales como SLEEP, INTELIGENTE O VENTILADOR, puede cancelar la función de SLEEP de las unidades sin cuatro curvas de SLEEP. Nota: El calentamiento NO es disponible para el acondicionador de aire de solo enfriamiento.

################## Version No.1822041-02

|Muito obrigado por comprar este ar condicionado. Por favor, leia estas instruções cuidadosamente antes de usar o aparelho e guarde este manual para referência futura.

PORTUGUÊS| |---|

Instruções do Controlador Remoto

(L1-04)

Controlador remoto

Instruções de operação

1

Modos de operação

Controle de direção do fluxo de ar

Modo Smart Modo 8° HEAT Modo Super 6

Modo Timer Modo QUITE Modo ECONOMY Botão CLOCK 8

7

Modo Ifeel Botão Dimmer Modo Sleep 9

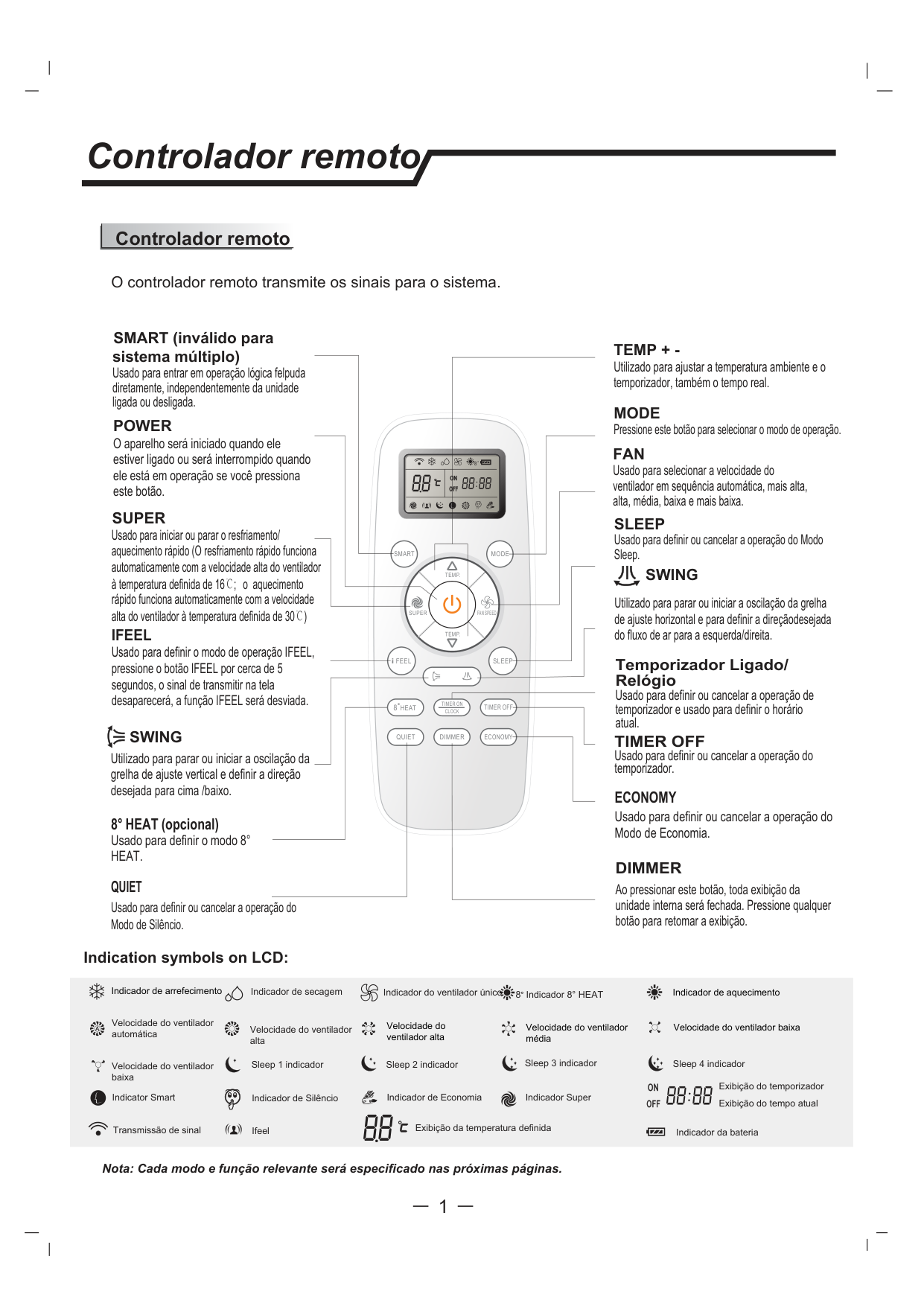

Controlador remoto

######### Controlador remoto

O controlador remoto transmite os sinais para o sistema.

SMART (inválido para sistema múltiplo) Usado para entrar em operação lógica felpuda diretamente, independentemente da unidade ligada ou desligada. POWER O aparelho será iniciado quando ele estiver ligado ou será interrompido quando ele está em operação se você pressiona este botão. SUPER Usado para iniciar ou parar o resfriamento/ aquecimento rápido (O resfriamento rápido funciona automaticamente com a velocidade alta do ventilador à temperatura definida de 16℃; o aquecimento rápido funciona automaticamente com a velocidade alta do ventilador à temperatura definida de 30℃) IFEEL Usado para definir o modo de operação IFEEL, pressione o botão IFEEL por cerca de 5 segundos, o sinal de transmitir na tela desaparecerá, a função IFEEL será desviada.

TEMP + Utilizado para ajustar a temperatura ambiente e o temporizador, também o tempo real.

MODE Pressione este botão para selecionar o modo de operação.

FAN Usado para selecionar a velocidade do ventilador em sequência automática, mais alta, alta, média, baixa e mais baixa.

8

######################## ON OFF

SLEEP Usado para definir ou cancelar a operação do Modo Sleep.

MODESMART

############# SWING

TEMP.

Utilizado para parar ou iniciar a oscilação da grelha de ajuste horizontal e para definir a direçãodesejada do fluxo de ar para a esquerda/direita.

SUPER FAN SPEED

TEMP.

Temporizador Ligado/ Relógio Usado para definir ou cancelar a operação de temporizador e usado para definir o horário atual.

FEEL

SLEEP

8 HEAT TIMER ONCLOCK

TIMER OFF

SWING Utilizado para parar ou iniciar a oscilação da grelha de ajuste vertical e definir a direção desejada para cima /baixo.

QUIET DIMMER ECONOMY

TIMER OFF Usado para definir ou cancelar a operação do temporizador.

ECONOMY Usado para definir ou cancelar a operação do Modo de Economia.

8° HEAT (opcional) Usado para definir o modo 8° HEAT.

############# DIMMER

QUIET Usado para definir ou cancelar a operação do Modo de Silêncio.

Ao pressionar este botão, toda exibição da unidade interna será fechada. Pressione qualquer botão para retomar a exibição.

############# Indication symbols on LCD:

Indicador de arrefecimento Indicador de secagem

Indicador do ventilador único 8 Indicador 8° HEAT Indicador de aquecimento

Velocidade do ventilador automática

Velocidade do ventilador alta

Velocidade do ventilador baixa

Velocidade do ventilador média

Velocidade do ventilador alta

Sleep 1 indicador Sleep 2 indicador Sleep 3 indicador Sleep 4 indicador

Velocidade do ventilador baixa

Exibição do temporizador Exibição do tempo atual

ON OFF

Indicator Smart Indicador Super

Indicador de Economia

Indicador de Silêncio

Transmissão de sinal

Ifeel Exibição da temperatura definida

Indicador da bateria

################# Nota: Cada modo e função relevante será especificado nas próximas páginas.

Controlador remoto

######### Controlador remoto

Como inserir as baterias

Remova a tampa da bateria de acordo com a direção de seta. Insira baterias novas e certifique-se de que o pólo (+) e o pólo (-) da bateria são combinados corretamente. Recoloque a tampa através de deixá-la deslizar para a posição.

1 2 3

################# Nota: Use 2 baterias LR03 AAA (1.5volt). Não utilize baterias recarregáveis. Substitua baterias por as novas do mesmo tipo quando a tela fica escura.

############# Armazenamento e Dicas para Usar o Controlador Remoto O controlador remoto pode ser armazenado e montado em uma parede com um suporte. Nota: O suporte de controle remoto é uma parte opcional.

Como usar

Para operar o aparelho de ar condicionado, aponte

SMART

########################## ON OFF

Receptor de sinal

SUPER

TEMP.

FEEL

MODE

CLOCK

TEMP.

QUIET

FAN SPEED

TIMER ON

DIMMER

SLEEP

TIMER OFF

ECONOMY

Instruções de operação

######### Modos de operação

############# Seleção de modos

####################### MODE

Pressione o botão uma vez.

os modos de operação mudam em sequência:Resultado:

################ MODE

Pressione AQUECIMENTOARREFECIMENTOSECAGEMVENTILADOR

OFF

################# Heating mode is NOT available for cooling only air conditioner.

Modo FAN

Pressione o botão uma vez.

FAN SPEED

A velocidade do ventilador é alterada em sequência:

Resultado:

Automática Alta Média Baixa

Alta Baixa

OFF

Pressione

FAN SPEED

No modo "FAN", apenas "alta", "média" e "baixa" estão disponíveis. No modo de "DRY", a velocidade do ventilador é fixada em "AUTO" automaticamente, o botão "FAN" é ineficaz neste caso.

############# Configuração de temperatura

Pressione o botão uma vez.

TEMP.

A temperatura definida aumenta por 1 ℃

Resultado:

TEMP.

. uma vez.Pressione o botão

A temperatura definida diminuipor 1 ℃

Resultado:

|Faixa de temperatura disponível|Faixa de temperatura disponível| |---|---| |*AQUECIMENTO, ARREFECIMENTO|16℃~30℃| |SECAGEM|-7 ~ 7| |VENTILADOR|Incapaz de definir|

######### Ligar

*Nota: O modo de aquecimento NÃO está disponível para o modo de arrefecimento.

Nota: No modo "DRY", a unidade pode diminuir ou aumentar 7℃, se você ainda se sente desconfortável .

o botão . O indicador RUN da unidade interna acende.

Modos de operação SWING, SMART, TOMER ON, TIMER OFF, CLOCK, SLEEP e SUPER serão especificados nas páginas a seguir.

Ao alterar modos durante a operação, por vezes, a unidade não responde ao mesmo tempo. Espere 3 minutos. Durante a operação de aquecimento, o fluxo de ar não é descarregado no início. Após 2-5 minutos, o fluxo de ar vai ser descarregado até que a temperatura do permutador de calor interior sobe. Aguarde 3 minutos antes de reiniciar o aparelho.

######### Controle de direção do fluxo de ar

O fluxo de ar vertical (fluxo de ar horizontal) é automaticamente ajustado para um ângulo determinado de acordo com o modo de operação depois que o aparelho seja ligado.

|Modo de operação|Direção do fluxo de ar| |---|---| |ARREFECIMENTO, SECAGEM|Horizontal| |* AQUECIMENTO, VENTILADOR|Descendente|

|FEEL SLEEP

TEMP| |---|

PressionePressione

A direção do fluxo de ar pode também ser ajustada de acordo com a sua própria exigência, pressionando o botão " " do controle remoto.

*O modo de aquecimento está disponível apenas para os modelos de bomba de calor.

############# Controle de fluxo de ar vertical (com o controlador remoto)

Use o controlador remoto para ajustar vários ângulos de fluxo ou o ângulo específico de que você gosta.

Pressione o botão “ " uma vez. A grelha de ajuste vertical vai oscilar para cima e para baixo automaticamente.

Pressione

############# Resultado:

Pressione o botão “ " novamente . As grelhas oscilam para um ângulo adequado como desejado.Resultado:

Pressione

|Controle de fluxo de ar horizontal (com o controlador remoto) Use o controlador remoto para ajustar vários ângulos de fluxo ou o ângulo específico de que você gosta.

NOTA: Se a unidade não tem função de quatro direções do fluxo de ar, você pode ajustar o fluxo de ar horizontal por si mesmo.

Pressione

Pressione

Pressione o botão “ ” uma vez. A grelha de ajuste horizontal irá oscilar à esquerda e à direita automaticamente.Resultado:

Pressione o botão “ " novamente . As grelhas oscilam para um ângulo adequado como desejado.Resultado:

| |---|

Não vire as grelhas de ajuste vertical manualmente, caso contrário, o mau funcionamento pode ocorrer. Se isso acontecer, desligue o aparelho e corte o fornecimento de energia, em seguida, restaure a energia novamente.

É melhor não deixar a persiana de ajuste vertical na direção abaixo por um longo tempo no modo SECO ou ARREFECIMENTO para evitar a queda da água condensada.

######### Modo SMART (inválido para sistema múltiplo)

############# Como configurar o modo SMART ?

SMART

.Pressione o botão

Resultado: O aparelho entra no modo SMART (operação lógica felpuda) diretamente, independentemente da unidade ligada ou desligada.A temperatura ea velocidade do ventilador são automaticamente definidas com base na temperatura ambiente correspondente.

MODESMART

TEMP.Pressione

############# Modelos de bomba de calor

Temperatura definida 21 ℃ ou abaixo 22℃

Temperatura interior

Modo de operação

AQUECIMENTO VENTILADOR

21℃-23℃ 23℃-26℃

A temperatura ambiente diminui 2℃ após a operação de 3 minutos

SECAGEM ARREFECIMENTO

26℃

Mais de 26℃

Modelos de arrefecimento

|Temperatura interior|Modo de operação|Temperatura definida| |---|---|---|

|23 ℃ ou abaixo|VENTILADOR| | |23℃-26℃|SECAGEM|A temperatura ambiente diminui 2℃ após a operação de 3 minutos| |Mais de 26℃|ARREFECIMENTO|26℃|

Botão SMART é ineficaz no modo SUPER. Botão MODE pode ser pressionado para cancelar o modo SMATR.

Nota: A temperatura, o fluxo de ar e a direção são controlados automaticamente no modo SMART. No entanto, você pode escolher entre -7 a 7 para o inversor quando você ainda se sente desconfortável.

O que você pode fazer no modo Smart ?

|Seu sentimento|Botão|Ajuste| |---|---|---| |Desconfortável por causa do volume de fluxo de ar inadequado.|FAN SPEED|A velocidade do ventilador interior muda-se a velocidade mail alta, alta, média, baixa e mais baixa cada vez que o botão é pressionado.| |Desconfortável por causa da direção do fluxo inadequado.| |Pressione-o uma vez, a grelha de ajuste vertical (grelha de ajuste horizontal) oscila para mudar a direção do fluxo de ar vertical (direção do fluxo de ar horizontal). Pressione-o novamente para parar as grelhas.|

Como cancelar o modo SMART?

MODE Pressione o botão . Resultado: O modo SMART será cancelada.

MODESMART

Pressione

TEMP.

######### Modo 8° HEAT

O modo 8°HEAT é usado para definir o modo de aquecimento de 8°. No modo 8° HEAT, a velocidade do ventilador é ajustada em "AUTO" automaticamente.

############# Como definir o modo 8° HEAT?

Pressione o botão no modo de aquecimento. Resultado: O modo de aquecimento de 8 ° será

8 HEAT

TIMER OFF8HEATTIMER ONCLOCK Pressione

iniciado.

QUIET DIMMER ECONOMY

Como cancelar o modo 8° HEAT?

Pressione qualquer botão, exceto e O indicador desaparecerá e o modo 8° HEAT será cancelado.

, TIMER OFF

TIMER ON CLOCK

Resultado:

8

8

Nota: No modo 8°HEAT, a temperatura padrão é definida para 8℃. O modo 8° HEAT pode ser definido apenas quando o ar condicionado funciona no modo de aquecimento.

######### Modo SUPER

Modo SUPER é usado para iniciar ou parar a refrigeração ou aquecimento rápido. Modo SUPER pode ser definido quando o aparelho está em funcionamento ou energizado. No modo SUPER, você pode definir a direção do fluxo de ar ou o temporizador.

############# Como configurar o modo SUPER?

Pressione o botão SUPER no modo frio. Resultado: A alta velocidade da ventoinha, a temperatura

TEMP.

| | | | | |---|---|---|---| | | | | |

definida éajustada automaticamente para 16 ℃.

SUPER FAN SPEED

Pressione

TEMP.

Pressione o botão SUPER no modo de aquecimento.

TEMP.

Resultado: A velocidade do ventilador automática, a temperatura definida éajustada automaticamente para 30 ℃.

SUPER FAN SPEED

Pressione

TEMP.

############# Como cancelar o modo SUPER?

Pressione o botão SUPER, MODE, FAN, ON/OFF, SLEEP ou TEMPERATURE SETTING. Resultado: a exibição volta para o modo original. Sair de modo SUPER.

Cancelar

Nota: Botão SMART não está disponível no modo SUPER. O aparelho continuará a funcionar em modo SUPER, se você não saido modo através de pressionar qualquer um dos botões acima mencionados.

######### Modo Timer

############## É conveniente definir o temporizador com botões TIMER ON/OFF quando você sai de manhã para conseguir uma temperatura confortável no momento em que chega em casa. Você também pode ajustar o temporizador durante a noite para desfrutar de uma boa noite de sono.

############# Como configurar o TIMER ON?

TIMER ON CLOCK

Pressione o botão

Resultado: "ON 12:00" pisca no LCD.

TIMER OFF8HEATTIMER ONCLOCK

ON

Pressione

QUIET DIMMER ECONOMY

ePressione botões Resultado:

TEMP.

TEMP.

TEMP.

Pressione-o uma vez para aumentar ou diminuir a configuração de tempo por 1 minuto. Pressione-o por um segundo e meio para aumentar ou diminuir a configuração de tempo por 10 minutos. Pressione-o por um tempo mais longo para aumentar ou diminuir o tempo por 1 hora.

| | | |---|---| | | |

Pressione

SUPER FAN SPEED

TEMP.

Quando o seu tempo desejado está exibido no LCD, pressione o botão TIMER ON e confirme-o. Resultado:

Um "bipe" pode ser ouvida. "ON" para de piscare O indicador TIMER da unidade interior acende.

TIMER OFF8HEATTIMER ONCLOCK

Pressione

QUIET DIMMER ECONOMY

Após que o temporizador seja exibido por 5 segundos, o relógio será exibido na tela do controle remoto em vez do temporizador.

############# Como cancelar TIMER ON?

TIMER ON CLOCK

Pressione o botão novamente. Resultao: Um "bipe" pode ser ouvido e o indicador desaparece,

o tempo no modo foi cancelado.

Nota: É semelhante definir TIMER OFF, você pode deixar o aparelho se desligar automaticamente no horário desejado.

TIMER OFF8HEATTIMER ONCLOCK

Pressione

QUIET DIMMER ECONOMY

######### Modo QUITE

Neste modo, o ar condicionado funcionará com baixo nível de ruído através da baixa frequência do compressor e baixa velocidade do ventilador. Este modo só está disponível para modelos de inversores.

TIMER OFF8HEATTIMER ONCLOCK

QUIET DIMMER ECONOMY

Nota: Pressione o botão MODE.FAN.SMART.SUPER para cancelar o modo QUITE.

Pressione

######### Modo ECONOMY

Neste modo, o ar condicionado vai trazer-lhe o desempenho de poupança de energia pela menor moeda em execução.

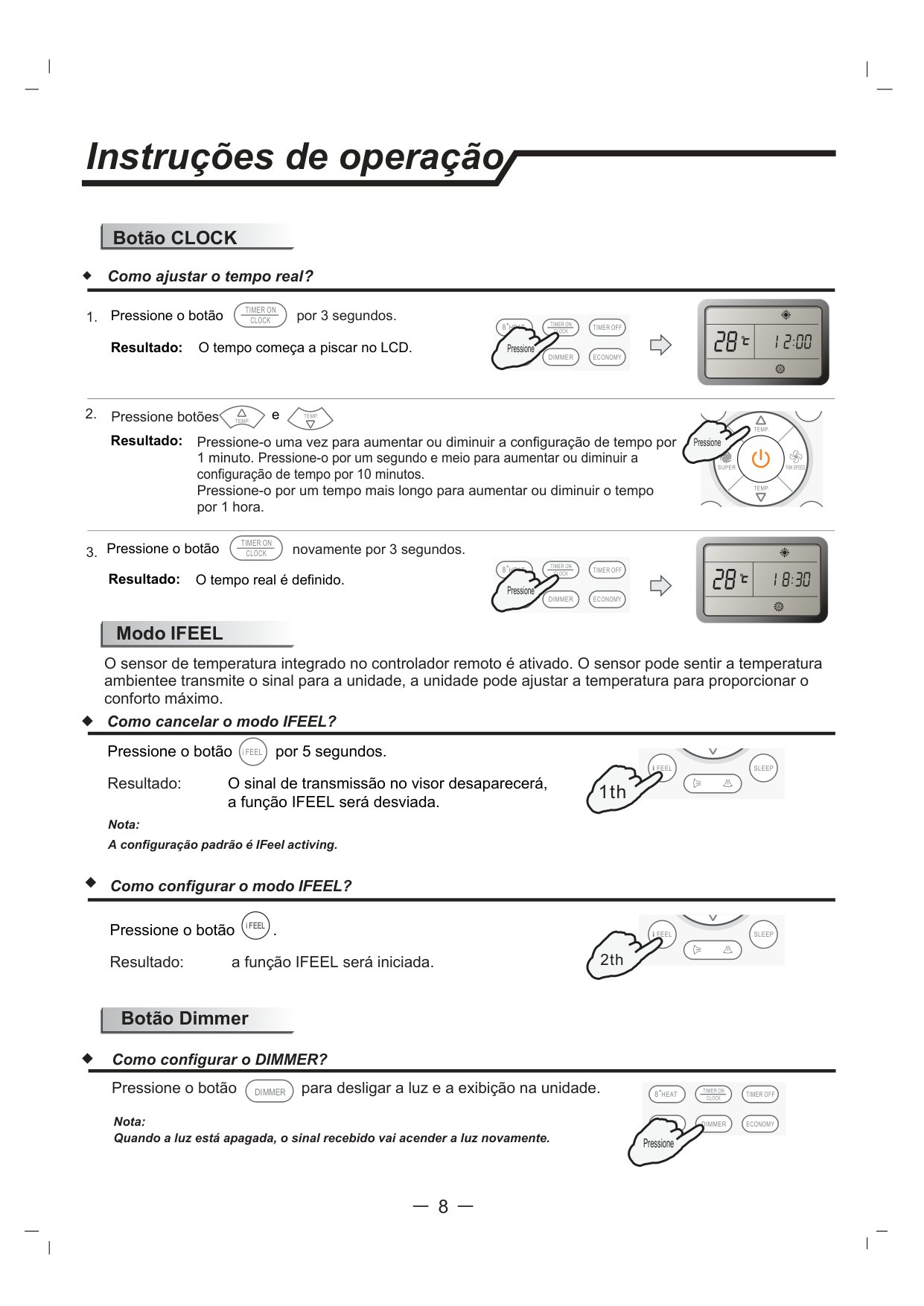

######### Botão CLOCK

############# Como ajustar o tempo real

por 3 segundos.TIMER ONCLOCKPressione o botão

TIMER OFF8HEATTIMER ONCLOCK

Resultado: O tempo começa a piscar no LCD.

Pressione

DIMMER ECONOMY

ePressione botões Resultado:

TEMP.

TEMP.

TEMP. Pressione

Pressione-o uma vez para aumentar ou diminuir a configuração de tempo por 1 minuto. Pressione-o por um segundo e meio para aumentar ou diminuir a configuração de tempo por 10 minutos. Pressione-o por um tempo mais longo para aumentar ou diminuir o tempo por 1 hora.

SUPER FAN SPEED

TEMP.

novamente por 3 segundos.TIMER ONCLOCKPressione o botão

TIMER OFF8HEATTIMER ONCLOCK

Resultado: O tempo real é definido.

Pressione

DIMMER ECONOMY

######### Modo IFEEL

O sensor de temperatura integrado no controlador remoto é ativado. O sensor pode sentir a temperatura ambientee transmite o sinal para a unidade, a unidade pode ajustar a temperatura para proporcionar o conforto máximo.

############# Como cancelar o modo IFEEL?

Pressione o botão Resultado:

por 5 segundos.

i FEEL

O sinal de transmissão no visor desaparecerá, a função IFEEL será desviada.

Nota: A configuração padrão é IFeel activing.

FEEL SLEEP

1th

############# Como configurar o modo IFEEL?

Pressione o botão i FEEL .

Resultado: a função IFEEL será iniciada.

FEEL SLEEP

2th

######### Botão Dimmer

Como configurar o DIMMER? Pressione o botão para desligar a luz e a exibição na unidade.

DIMMER

Nota: Quando a luz está apagada, o sinal recebido vai acender a luz novamente.

TIMER OFF8HEATTIMER ONCLOCK

QUIET DIMMER ECONOMY

Pressione

######### Modo SLEEP

Modo SLEEP pode ser definido em modos de ARREFECIMENTO, AQUECIMENTO ou SECAGEM. Esta função dá-lhe um ambiente mais confortável para dormir.

O aparelho vai parar a operação automaticamente depois da operação de 8 horas. A velocidade do ventilador é automaticamente definida a baixa velocidade.

Como configurar o modo SLEEP?

SLEEP

Pressione o botão é pressionado.

Resultado:

O modo de operação é alterado em seqüência:

ON

SAIR DO MODO SLEEPSLEEP 4SLEEP 1

SLEEP 2 SLEEP 3

A temperatura definida aumentarápor 2 ℃ se o aparelho funciona no modo de refrigeração por 2 horas constantemente, diminuirá por 1 ℃após 6 horas, em seguida, diminuirápor 1 ℃após 7 horas.

A temperatura definida diminuirápor 2 ℃ se o aparelho funciona no modo de aquecimento por 2 horas constantemente, aumentará por 1 ℃após 6 horas, em seguida, aumentarápor 1 ℃após 7 horas.

A temperatura definida aumentarápor1℃ se o aparelho funciona no modo de refrigeração por 1 horas constantemente, aumentará por2℃após2 horas e diminuirá por2℃após6 horas, em seguida, diminuirápor 1 ℃após 7 horas.

A temperatura definida diminuirápor 2 ℃ se o aparelho funciona no modo de aquecimento por 1 horas constantemente, diminuirá por2℃após2 horas e aumentará por2℃após6 horas, em seguida, aumentarápor2℃após 7 horas.

A temperatura definida mantém-se estável.

A temperatura definida aumentarápor 2℃no máximo se o aparelho funciona no modo de refrigeração por 2 horas constantemente, e depois, mantém-se estável.

A temperatura definida diminuirápor 2℃no máximo se o aparelho funciona no modo de aquecimento por 2 horas constantemente, e depois, mantém-se estável.

Nota: Pressione o botão SUPER, SMART, MODO ou FAN para cancelar o modo SLEEP. Nota: Ao pressionar o modo "SLEEP" quatro vezes, ou selecionar outros modos como SUPER, SMART, ou FAN, você pode cancelar a função de dormir dessas unidades sem quatro curvas de dormir. Nota: o aquecimento NÃOestá disponível para ar condicionado de arrefecimento.

################## Version No.1822041-02

|Hartelijk dank voor uw aankoop van deze airconditioner. Lees deze gebruikershandleiding zorgvuldig door alvorens uw airconditioner in gebruik te nemen en bewaar deze handleiding voor toekomstig gebruik

NEDERLANDS| |---|

Handleiding Afstandsbediening

(L1-04)

Afstandsbediening

Bedieningsinstructies

1

Bedienings modus

Luchtstroom richting controle

SMART modus 8° VERWARMEN modus SUPER modus 6

TIMER modus 7

Stille modus Economy modus KLOK toets 8

7

7

IFEEL modus DIMMER toets SLAAP modus 9

8

8

Afstandsbediening

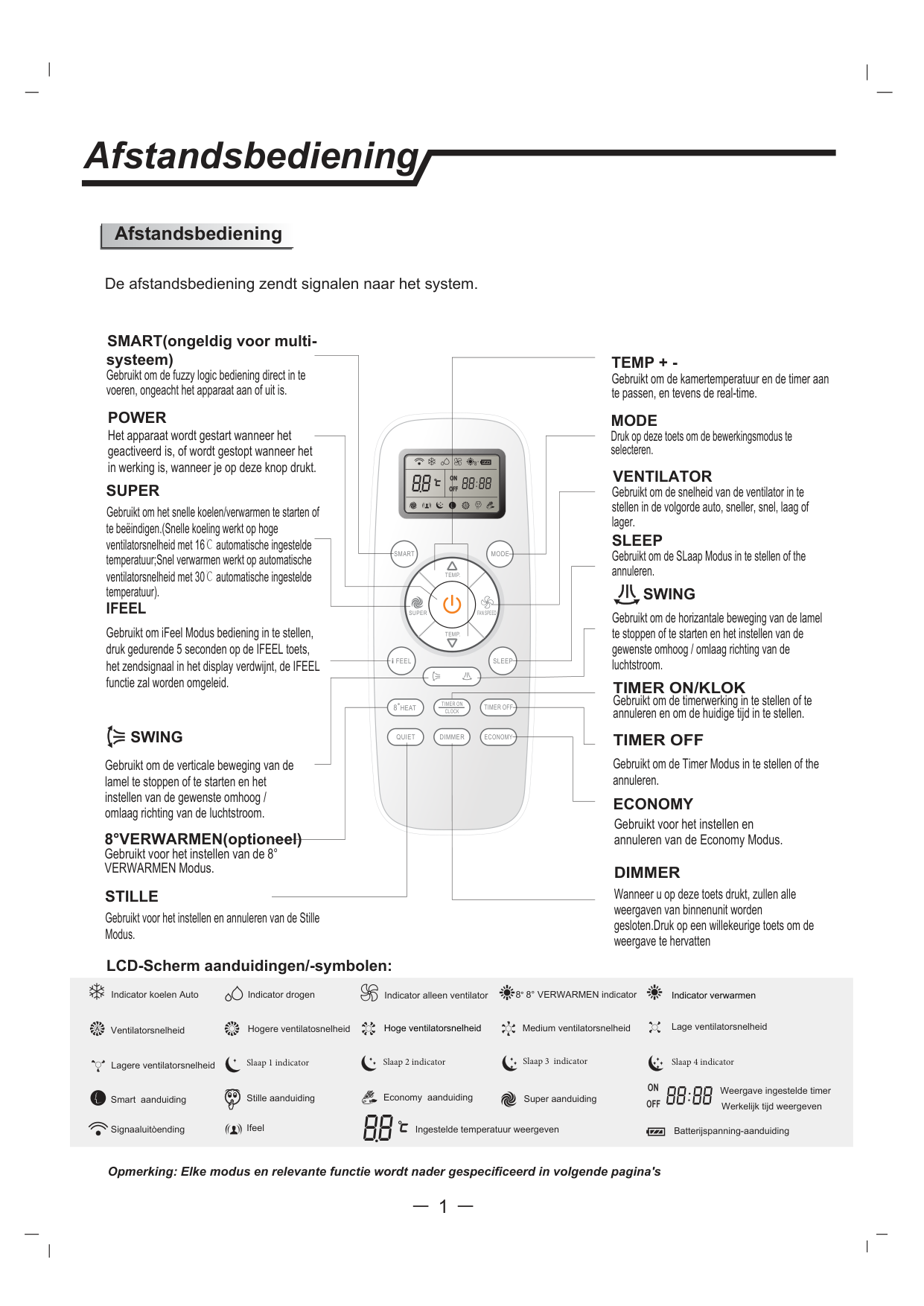

######### Afstandsbediening

De afstandsbediening zendt signalen naar het system.

SMART(ongeldig voor multisysteem) Gebruikt om de fuzzy logic bediening direct in te voeren, ongeacht het apparaat aan of uit is.

TEMP + Gebruikt om de kamertemperatuur en de timer aan te passen, en tevens de real-time.

POWER Het apparaat wordt gestart wanneer het geactiveerd is, of wordt gestopt wanneer het in werking is, wanneer je op deze knop drukt.

MODE Druk op deze toets om de bewerkingsmodus te selecteren.

8

VENTILATOR Gebruikt om de snelheid van de ventilator in te stellen in de volgorde auto, sneller, snel, laag of lager.

######################## ON OFF

############# SUPER

Gebruikt om het snelle koelen/verwarmen te starten of te beëindigen.(Snelle koeling werkt op hoge

SLEEP Gebruikt om de SLaap Modus in te stellen of the annuleren.

ventilatorsnelheid met 16℃ automatische ingestelde temperatuur;Snel verwarmen werkt op automatische ventilatorsnelheid met 30℃ automatische ingestelde temperatuur).

MODESMART

TEMP.

SWING

############# IFEEL

SUPER FAN SPEED

Gebruikt om de horizantale beweging van de lamel te stoppen of te starten en het instellen van de gewenste omhoog / omlaag richting van de luchtstroom.

Gebruikt om iFeel Modus bediening in te stellen, druk gedurende 5 seconden op de IFEEL toets, het zendsignaal in het display verdwijnt, de IFEEL functie zal worden omgeleid.

TEMP.

FEEL

SLEEP

TIMER ON/KLOK Gebruikt om de timerwerking in te stellen of te annuleren en om de huidige tijd in te stellen.

8 HEAT TIMER ONCLOCK

TIMER OFF

############# SWING

############# TIMER OFF

QUIET DIMMER ECONOMY

Gebruikt om de Timer Modus in te stellen of the annuleren.

Gebruikt om de verticale beweging van de lamel te stoppen of te starten en het instellen van de gewenste omhoog / omlaag richting van de luchtstroom.

ECONOMY Gebruikt voor het instellen en annuleren van de Economy Modus.

8°VERWARMEN(optioneel) Gebruikt voor het instellen van de 8° VERWARMEN Modus.

DIMMER

Wanneer u op deze toets drukt, zullen alle weergaven van binnenunit worden gesloten.Druk op een willekeurige toets om de weergave te hervatten

STILLE Gebruikt voor het instellen en annuleren van de Stille Modus.

############# LCD-Scherm aanduidingen/-symbolen:

Indicator koelen Auto Indicator drogen

8 8° VERWARMEN indicator Indicator verwarmen

Indicator alleen ventilator

Lage ventilatorsnelheid

Medium ventilatorsnelheidVentilatorsnelheid

Hoge ventilatorsnelheid

Hogere ventilatosnelheid

Lagere ventilatorsnelheid Slaap 1 indicator Slaap 3 indicator Slaap 4 indicator

Slaap 2 indicator

Economy aanduiding

Smart aanduiding Super aanduidingStille aanduiding

Ifeel

Signaaluitòending Ingestelde temperatuur weergeven

ON OFF

Weergave ingestelde timer

Werkelijk tijd weergeven

Batterijspanning-aanduiding

Opmerking: Elke modus en relevante functie wordt nader gespecificeerd in volgende pagina's

Afstandbediening

######### Afstandbediening

De batterijen in de afstandsbediening plaatsen

Verwijder het batterijklepje in de door de pijl aangegeven richting. Leg nieuwe batterijen in de afstandsbedieining en zorg ervoor dat de (+) en (-) van de batterij op de juiste manier geplaatst zijn. Schuif het klepje op zijn plaats terug.

1 2 3

################# Opmerking: Gebruik 2 LR03 AAA(1.5 volt) batterijen. Gebruik geen oplaadbare batterijen. Verwijder de lege batterij en vervang het door een nieuwe één van het zelfde type als het display dim wordt.

############# Montage en tips voor het gebruik van de afstandsbediening

De afstandsbediening kan worden bewaard in houder aan de muur. Opmerking:De houder voor de afstandsbediening is een optioneel accessoire.

Hoe te gebruiken

Om de kamer airconditioning aan te zetten, richt de afstandsbediening naar de signaalontvanger. De afstandsbediening bestuurt de airconditioner vanaf een afstand van maximal 7 m, wanneer u hem richt op de signaalontvanger van de binnenunit.

SMART

########################## ON OFF

signaal ontvanger

SUPER

TEMP.

FEEL

MODE

CLOCK

TEMP.

QUIET

FAN SPEED

TIMER ON

DIMMER

SLEEP

TIMER OFF

ECONOMY

######### Bedienings modus

############# Selectie modus

Druk de toets één bij één in. Resultaat: De bewerkingsmodus verandert van volgorde:

####################### MODE

VERWARMENKOELENDROGENALLEEN VENTILATOR

################ MODE

Druk

OFF

De verwarmingsmode is NIET beschikbaar op de airconditionervooralleenkoelen

############# FAN modus

De ventilatorsnelheid verandert van volgorde: Druk de toets één bij één in. Resultaat:

FAN SPEED

Auto Hoog Medium Laag

Hogere Lagere

OFF

Druk

FAN SPEED

In de modus”ALLEEN VENTILATIE” zijn alleen de instellingen “Hoog”, “Medium”, en “Laag” beschikbaar. In de modus “DROGEN” is de luchtstroom automatisch op “AUTO”, ingesteld; de “FAN”-toets werkt in dit geval niet.

Instelling van de tempe Druk eenmaal op de toets

TEMP.

|Temperatuurbereik bij vooraf instellen|Temperatuurbereik bij vooraf instellen| |---|---| |*VERWARMEN, KOELEN|16℃~ 30℃| |DROGEN|-7 ~ 7| |ALLEEN VENTILATIE|Kan niet worden ingesteld|

Resultaat:

De temperatuur instelling stijgt met 1℃.

TEMP.

toets

Druk eenmaal op de

De temperatuur instelling daalt met 1℃.

Resultaat:

steeds het ongemakkelijk voelt.Inschakelen

Druk op de toets. Resultaat: De RUN aanduiding van de binnenunit gaat branden.

De modi SWING, SMART, TIMER AAN, TIMER UIT, CLOCK, SLAAP en SUPER worden op de volgende pagina´s toegelicht.

De unit reageert vaak niet onmiddelijk wanneer de werkingsmodus wordt verandert tijdens de werking. Wacht 3 minuten. Gedurende de verwarmen werking wordt de luchtstroom niet aan het begin afgevoerd. Na 2－5 minuten, wordt de luchtstroom afgevoerd tot de temperatuur van de binnenlucht warmtewisselaar stijgt. Wacht 3 minuten voordat u het apparaat opnieuw start.

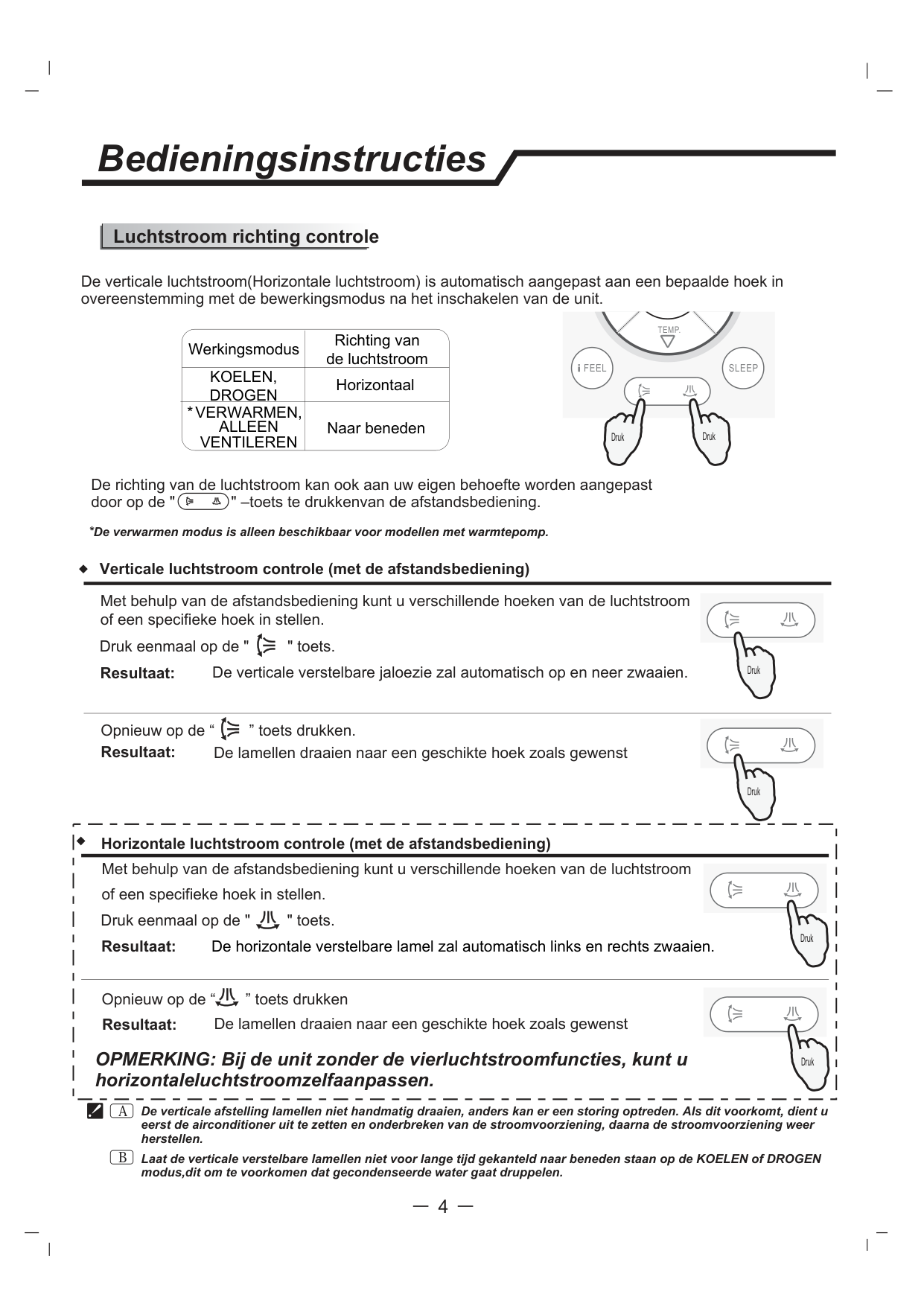

######### Luchtstroom richting controle

De verticale luchtstroom(Horizontale luchtstroom) is automatisch aangepast aan een bepaalde hoek in overeenstemming met de bewerkingsmodus na het inschakelen van de unit.

|FEEL SLEEP

TEMP.| |---|

Richting van de luchtstroom

Werkingsmodus

KOELEN, DROGEN

Horizontaal

*VERWARMEN,

ALLEEN VENTILEREN

Naar beneden

DrukDruk

De richting van de luchtstroom kan ook aan uw eigen behoefte worden aangepast door op de " " –toets te drukkenvan de afstandsbediening.

*De verwarmen modus is alleen beschikbaar voor modellen met warmtepomp.

############# Verticale luchtstroom controle (met de afstandsbediening)

Met behulp van de afstandsbediening kunt u verschillende hoeken van de luchtstroom of een specifieke hoek in stellen.

Druk eenmaal op de " " toets. De verticale verstelbare jaloezie zal automatisch op en neer zwaaien.Resultaat:

Druk

Opnieuw op de “ Resultaat:

” toets drukken. De lamellen draaien naar een geschikte hoek zoals gewenst

Druk

|OPMERKING: Bij de unit zonder de vierluchtstroomfuncties, kunt u horizontaleluchtstroomzelfaanpassen.

Druk

Druk

De horizontale verstelbare lamel zal automatisch links en rechts zwaaien. Druk eenmaal op de " " toets. Resultaat:

Horizontale luchtstroom controle (met de afstandsbediening) Met behulp van de afstandsbediening kunt u verschillende hoeken van de luchtstroom of een specifieke hoek in stellen.

Opnieuw op de “ ” toets drukken De lamellen draaien naar een geschikte hoek zoals gewenstResultaat:

| |---|

De verticale afstelling lamellen niet handmatig draaien, anders kan er een storing optreden. Als dit voorkomt, dient u eerst de airconditioner uit te zetten en onderbreken van de stroomvoorziening, daarna de stroomvoorziening weer herstellen.

Laat de verticale verstelbare lamellen niet voor lange tijd gekanteld naar beneden staan op de KOELEN of DROGEN modus,dit om te voorkomen dat gecondenseerde water gaat druppelen.

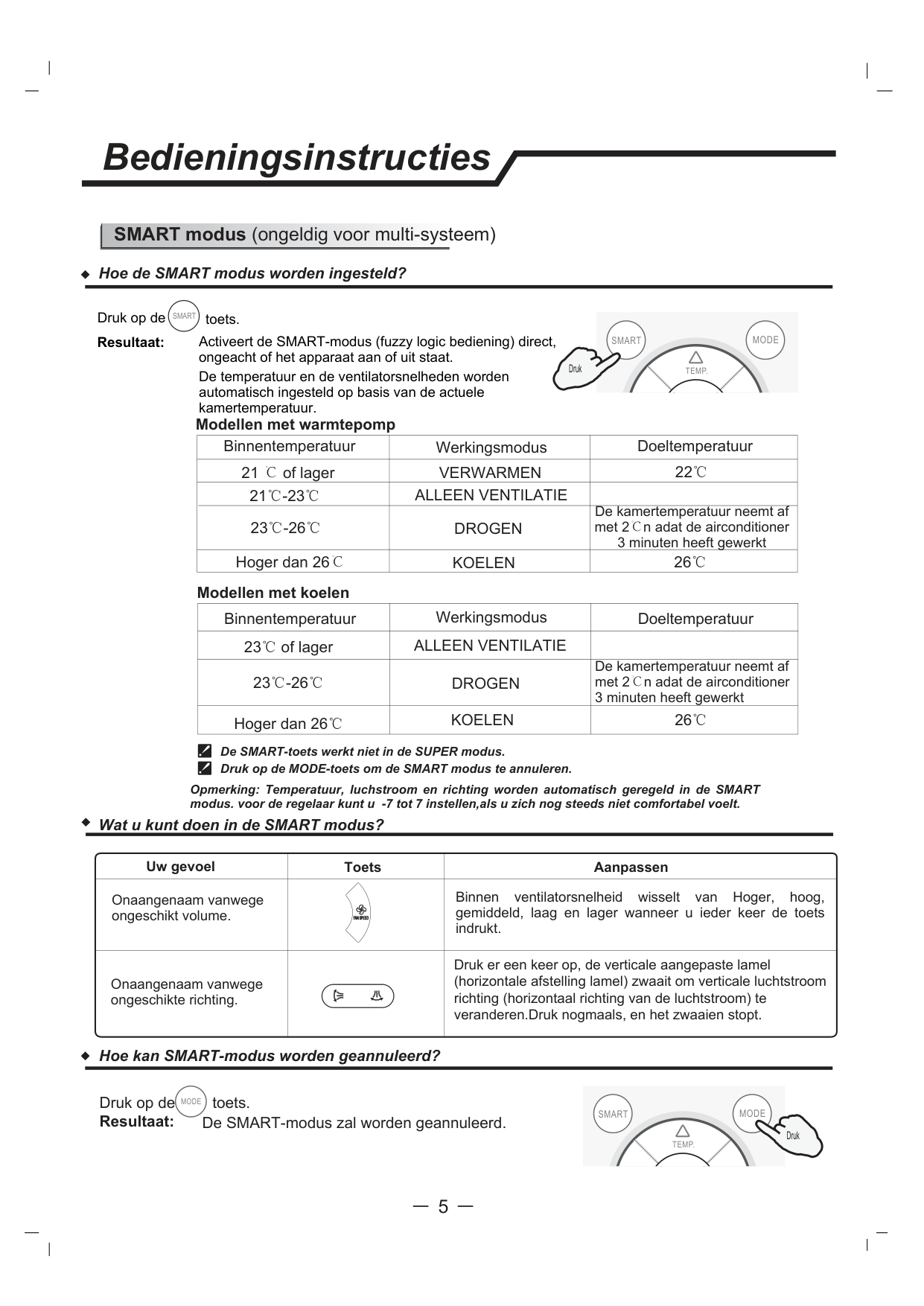

######### SMART modus (ongeldig voor multi-systeem) Hoe de SMART modus worden ingesteld?

Druk op de toets.SMART Resultaat: Activeert de SMART-modus (fuzzy logic bediening) direct, ongeacht of het apparaat aan of uit staat. De temperatuur en de ventilatorsnelheden worden automatisch ingesteld op basis van de actuele kamertemperatuur.

SMART

MODESMART

TEMP.Druk

Modellen met warmtepomp

Binnentemperatuur Doeltemperatuur 21 ℃ of lager 22℃

Werkingsmodus VERWARMEN ALLEEN VENTILATIE

21℃-23℃ 23℃-26℃

De kamertemperatuur neemt af met 2℃n adat de airconditioner 3 minuten heeft gewerkt KOELENHoger dan 26℃

DROGEN

26℃

############# Modellen met koelen

|Binnentemperatuur|Werkingsmodus|Doeltemperatuur| |---|---|---|

|23℃ of lager|ALLEEN VENTILATIE| | |23℃-26℃|DROGEN|De kamertemperatuur neemt af met 2℃n adat de airconditioner 3 minuten heeft gewerkt| |Hoger dan 26℃|KOELEN|26℃|

De SMART-toets werkt niet in de SUPER modus. Druk op de MODE-toets om de SMART modus te annuleren.

Opmerking: Temperatuur, luchstroom en richting worden automatisch geregeld in de SMART modus. voor de regelaar kunt u -7 tot 7 instellen,als u zich nog steeds niet comfortabel voelt.

Wat u kunt doen in de SMART modus?

|Uw gevoel|Toets|Aanpassen| |---|---|---| |Onaangenaam vanwege ongeschikt volume.|FAN SPEED|Binnen ventilatorsnelheid wisselt van Hoger, hoog, gemiddeld, laag en lager wanneer u ieder keer de toets indrukt.| |Onaangenaam vanwege ongeschikte richting.| |Druk er een keer op, de verticale aangepaste lamel (horizontale afstelling lamel) zwaait om verticale luchtstroom richting (horizontaal richting van de luchtstroom) te veranderen.Druk nogmaals, en het zwaaien stopt.|

Hoe kan SMART-modus worden geannuleerd?

Druk op de toets. Resultaat: De SMART-modus zal worden geannuleerd.

MODE

MODESMART

Druk

TEMP.

######### 8° VERWARMEN Modus

8° VERWARMEN Modus wordt gebruikt voor het instellen van de 8° VERWARMEN Modus. In de 8° VERWARMEN Modus, is de ventilatorsnelheid automatisch ingesteld op "AUTO".

Hoe de 8° VERWARMEN Modus in te stellen?

Druk toets in op de VERWARMEN Modus. De 8° VERWARMEN wordt gestart.Resultaat:

8 HEAT

8

TIMER OFF8HEATTIMER ONCLOCK Druk

QUIET DIMMER ECONOMY

############# Hoe de De 8° VERWARMEN te annuleren?

Druk een willekeurige toets in behalve , en . Resultaat: De display ”A” verdwijnt en de 8° VERWARMEN Modus zal worden geannuleerd.

TIMER ON CLOCK

TIMER ONTIMER OFF

Opmerking: In de 8° VERWARMEN Modus is de standard temperatuur ingesteld op 8℃. De 8° VERWARMEN Modus kan alleen worden ingesteld als de air conditioner werkt in de VERWARMEN modus.

######### SUPER modus

De SUPER modus is gebruikt om de snelle koeling of verwarming te starten of te stoppen. De SUPER modus kan worden ingesteld wanneer het apparaat in werking is of geactiveerd. In de SUPER modus kun je de luchstroom richting of timer instellen.

############# Hoe de SUPER modus in te stellen?

Druk SUPER toets in de KOELEN modus. Resultaat: Op hoge ventilatorsnelheid is de automatisch

TEMP.

| | | | | |---|---|---|---| | | | | |

ingestelde temperatuur 16℃.

SUPER FAN SPEED

Druk

TEMP.

Druk SUPER bovenste toest in de verwarmen modus. Resultaat: Op hoge ventilatorsnelheid is de automatisch

TEMP.

ingestelde temperatuur 30℃.

SUPER FAN SPEED

Druk

TEMP.

Hoe kan SUPER modus worden geannuleerd? Druk op, SUPER, MODUS, VENTIOLAOR, AAN/UIT, SLAAP of TEMPERATUUR INSTEL toets. Resultaat: Het scherm gaat terug in de originele modus. Uit de SUPER modus gaan.

Annuleren

Opmerking: De SMART toets is niet beschikbaar in de SUPER modus. Het apparaat zal blijven werken in SUPER-modus, als je niet er niet uitgaat door het indrukken van één van de bovenvermelde te toetsen.

######### TIMER modus

Het is handig om de timer in te stellen TIMER ON/CLOCK en TIMER OFF om een aangename ruimte temperatuur te realiseren in de ochtend of na thuiskomst bij afwezigheid. De timer kan ook gebruikt worden om de unita na een bepaalde tijd uit te schakelen.

TIMER ON CLOCK Hoe kan ik de TIMER inschakelen? Druk toets. Resultaat: “ON 12:00 knippert op het LCD-scherm.

TIMER OFF8HEATTIMER ONCLOCK

ON

Druk

QUIET DIMMER ECONOMY

Druk of toets.

TEMP.

TEMP.

TEMP.

Eenmaal om de tijdinstelling te verhogen of te verlagen met 1 minuut. Eenmaal en een halve seconde om de tijdinstelling te verhogen of te verlagen met 10 minuten. Voor een langere tijd om de tijdinstelling te verhogen of te verlagen met 1 uur.

############### Resultaat:

| | | |---|---| | | |

Druk

SUPER FAN SPEED

TEMP.

Als de gewenste tijd in het LCD-scherm verschijnt, druk op de TIMER AAN toets en bevestig het. Resultaat:

Een “piep” kan gehoord worden. “ON” stopt met knipperen. De timer aanduiding op de indoorunit licht op.

TIMER OFF8HEATTIMER ONCLOCK

Druk

QUIET DIMMER ECONOMY

Nadat de ingestelde timer gedurende 5 seconden verscheen, zal de klok worden getoond op het LCD-scherm van de afstandbediening inplaats van op de ingestelde timer.

############# Hoe de TIMER AAN te annuleren?

TIMER ON

Druk nogmaals op de Resultaat:

toets.

CLOCK

Een “piep” kan gehoord worden en de aanduiding verschijnt, de time aan modus is geannuleerd.

Opmerking:Het is hetzelfde bij het instellen van de TIMER UIT, kun je het apparaat automatisch uitschakelen op de door jouw gewenste tijd.

TIMER OFF8HEATTIMER ONCLOCK

Druk

QUIET DIMMER ECONOMY

######### Stille modus

In deze modus, zal de airconditioner werken met lage geluidsemissie bij een lage compressor frequentie en aan lage ventilatorsnelheid.Deze modus is alleen beschikbaar voor modellen met een regelaar.

TIMER OFF8HEATTIMER ONCLOCK

Opmerking:Druk op de MODUS, VENTILATOR, SUPER-toets op de Stille modus te annuleren,

QUIET DIMMER ECONOMY

Druk

######### ECONOMY modus

In deze modus zal de airconditioner u energiebesparing prestaties brengen door lagere gebruikskosten.

######### KLOK toets

############# Hoe kan real-time aangepast worden?

TIMER ON CLOCK

Druk op de toets. Resultaat: De tijd knippert op het LCD-scherm.

TIMER OFF8HEATTIMER ONCLOCK

Druk

DIMMER ECONOMY

Druk en toetsen. Resultaat: Eenmaal om de tijdinstelling te verhogen of te verlagen met 1 minuut.

TEMP.

TEMP.

TEMP. PRESS

Eenmaal en een halve seconde om de tijdinstelling te verhogen of te verlagen met 10 minuten. Voor een langere tijd om de tijdinstelling te verhogen of te verlagen met 1 uur.

SUPER FAN SPEED

TEMP.

TIMER ON CLOCK

Druk nogmaals op de knop ongeveer 3 seconden ingedrukt.

TIMER OFF8HEATTIMER ONCLOCK

Resultaat: De actuele tijd is ingesteld.

Druk

DIMMER ECONOMY

######### IFEEL modus

De ingebouwde sensor in de afstandbediening is geactiveerd.Het kan de omgevingstemperatuur aanvoelen, en het signaal terugzenden naar de unit, de unit kan de temperatuur instellen om zodoende voor een maximum comfort te zorgen.

############# Hoe kan de IFEEL modus worden geannuleerd?

i FEEL

Druk gedurende 5 seconden op de toets. Resultaat: Het zendsignaal zal verschijnen op het LCD-

scherm, de IFEEL functie zal worden omgeleid.

FEEL SLEEP

1th

Opmerking: De standaardinstelling is iFeel activing.

############# Hoe de IFEEL modus worden ingesteld?

i FEELDruk op de toets. Resultaat: De IFEEL functie wordt gestart.

FEEL SLEEP

2th

######### DIMMER toets

Hoe kan de DIMMER worden ingesteld? Druk op de toets om het licht uit te schakelen en het scherm in de unit.

DIMMER

TIMER OFF8HEATTIMER ONCLOCK

QUIET DIMMER ECONOMY

Druk

Opmerking: Wanneer het licht uit is, het ontvangen signaal zal het licht weer aandoen.

######### SLAAP modus

De SLAAP modus worden ingesteld in de KOELEN,VERWARMEN of DROGEN modus. Deze functie geeft u een meer comfortabele omgeving om te slapen.

Het apparaat stopt automatisch met het functioneren na 8 uur te hebben gefunctioneerd. De ventilatiesnelheid is automatisch ingesteld op een lage snelheid.

Hoe kan de SLAAP modus worden ingesteld?

SLEEP

Elke keer toets is ingedrukt.

Resultaat:

De bewerkingsmodus is verandert in volgorde:

ON

SLAAP2 SLAAP 3 STILLE SLAAPMODUSSLAAP 4SLAAP 1

############# SLAAP modus 1:

De ingesteldetemperatuurzalstijgen met maximaal 2℃alshetapparaatcontinuwerkt in de koelmodusgedurende 2 uur, enblijftdanstabiel.

De ingesteldetemperatuurzaldalenmet maximaal 2℃alshetapparaatcontinuwerkt in de verwarmenmodus gedurende 2 uur, enblijftdanstabiel

############# SLAAP modus 2:

De ingesteldetemperatuurzalstijgenmet maximaal2℃alshetapparaatcontinuwerkt in de koelmodusgedurende 2 uur, daaltmet1℃ na 6 uur, endaaltdanmet1℃ na 7 uur.

De ingesteldetemperatuurzaldalenmet maximaal2℃a lshetapparaatcontinuwerkt in de verwarmenmodus gedurende 2 uur,stijgtmet1℃ na 6 uur, enstijgtdanmet1℃ na 7 uur.

############# SLAAP modus 3:

De ingesteldetemperatuurzalstijgenmet maximaal 1℃alshetapparaatcontinuwerkt in de koelmodusgedurende1uur, stijgtmet2℃na 2 uur, endaaltdanmet2℃ na 6 uur, endaaltvervolgensmet1℃ na 7 uur.

De ingesteldetemperatuurzaldalenmet maximaal 1℃alshetapparaatcontinuwerkt in de verwarmenmodus gedurende 1 uur, daaltmet2℃ na 2 uur, enstijgtdanmet2℃ na 6 uur, enstijgtvervolgensmet1℃ na 7 uur.

SLAAP modus 4:

De ingesteldetemperatuurblijft constant.

Opmerking:Druk op de SUPER,SMART,MODUS of VENTILATOR-toets om de SLAAP modus te annuleren. Opmerking:Bij het vier keer indrukken van de “SLAAP modus”, of selecteren van modi zoals de SUPER, SMART, of VENTILATOR, kun je de slaap functie annuleren of de units zonder de 4 slaapcurves. Opmerking:Verwarmen is NIET beschikbaar op modellen die alleen voor koelen geschikt zijn.

################## Version No.1822041-02

|Merci d'avoir acheté ce climatiseur. Veuillez lire attentivement les consigne d’utilisation, avant d'utiliser cet appareil et conservez cette notice pour votre référence.

FRANÇAIS| |---|

Mode d’emploi de la télécommande

(L1-04)

Télécommande

Instructions d’utilisation

1

Modes d’utilisation

Contrôle de la direction du flux d’air

Mode intelligent Mode chaleur 8° Mode super 6

Mode minuterie 7

7

Mode silencieux Mode économique Touche Réveil 8

7

8

Mode Ifeel Bouton de variateur Mode veille 9

8

La télécommande transmet les signaux au système.

############# INTELLIGENT (non valide pour les multi systèmes)

TEMP + Utilisé pour ajuster la température de la pièce et le minuteur, mais aussi l’heure actuelle.

Utilisé pour passer en utilisation de logique floue, peu importe si l’appareil est allumé ou non

MODE Appuyez sur ce bouton pour sélectionner le mode d’opération.

POWER L’appareil s’allumera s’il est branché ou s’éteindra si vous appuyez sur ce bouton.

8

############# VENTILATEUR

######################## ON OFF

Utilisé pour configurer la vitesse du ventilateur en séquence automatique : élevée, faible, moyenne, inférieure ou supérieure.

SUPER Utilisé pour allumer ou éteindre le refroidissement/ chauffage rapide (le refroidissement rapide fonctionne automatiquement avec une vitesse de ventilation rapide à 16°C ; le chauffage rapide fonctionne avec une vitesse de ventilation automatique à 30°C).

SLEEP Used to set or cancel Sleep Mode operation.

MODESMART

TEMP.

BASCULE Utilisé pour arrêter ou définir l’ajustement horizontal des volets et pour définir la direction du flux d’air désirée (haut ou bas).

SUPER FAN SPEED

############# IFEEL

TEMP.

Utilisé pour définir le mode IFEEL. Appuyez sur le bouton IFEEL pendant environ 5 secondes, le signal de transmission disparaîtra de l’affichage, la fonction IFEEL sera désactivée

FEEL

SLEEP

MINUTEUR / REVEIL Utilisé pour définir ou annuler le minuteur et pour afficher l’heure.

8 HEAT TIMER ONCLOCK

TIMER OFF

############# BASCULE

QUIET DIMMER ECONOMY

MINUTEUR ÉTEINDRE Utilisé pour définir ou annuler le mode Veille.

Utilisé pour arrêter ou définir l’ajustement vertical des volets et pour définir la direction du flux d’air désirée (haut ou bas).

ÉCONOMIQUE Utilisé pour définir ou arrêter le mode économique.

CHALEUR 8° (optionnelle) Utilisé pour configurer le mode CHAKEUR 8°.

############# VARIATEUR

SILENCIEUX Utilisé pour définir ou arrêter le mode silencieux.

Tous les voyants de l’appareil seront éteints lorsque vous appuyez sur ce bouton.Appuyez sur n’importe quel bouton pour relancer l’affichage.

############# Significations des symboles sur l’affichage LCD:

8 Voyant Chauffage 8°

Ventilation rapide Vitesse de ventilation moyenne

Indicateur de refroidissement

Indicateur de chauffage

Vitesse de ventilation moyenne

Vitesse du ventilateur plus élevée

Indicateur de chauffage Vitesse de ventilation lente

Vitesse de ventilation automatique

Vitesse du ventilateur moins élevée

Indicateur intelligent

Transmission du signal

Indicateur 1 super Indicateur 3 super Indicateur 4 superIndicateur 2 super

Voyant silencieux

Ifeel

Voyant superVoyant économique

Affichage de la température définie

ON OFF

Affichage de la minuterie Affichage de l’heure

Voyant de batterie

################# Note: Chaque mode sera parcouru avec plus de détails dans les pages suivantes.

Comment insérer les piles

Retirez le cache des piles en suivant la direction de la flèche. Insérez les nouvelles piles en vous assurant de les placer dans le bon sens. Replacez le cache en le glissant dans sa position initiale.

1 2 3

Note: Utilises 2 piles LR03 AAA(1.5volt). N’utilisez pas de piles rechargeables. Remplacez les piles lorsque l’affichage s’affaiblit

############# Stockage et conseils pour l’utilisation de la télécommande La télécommande peut être stockée dans un montant accroché au mur. Note : Le montant est un accessoire optionnel.

Utilisation

Pour utiliser le climatiseur, visez le récepteur de l’appareil avec la télécommande. La télécommande peut être utilisée jusqu’à 7m du climatiseur.

SMART

########################## ON OFF

Récepteur du signal

SUPER

TEMP.

FEEL

MODE

CLOCK

TEMP.

QUIET

FAN SPEED

TIMER ON

DIMMER

SLEEP

TIMER OFF

ECONOMY

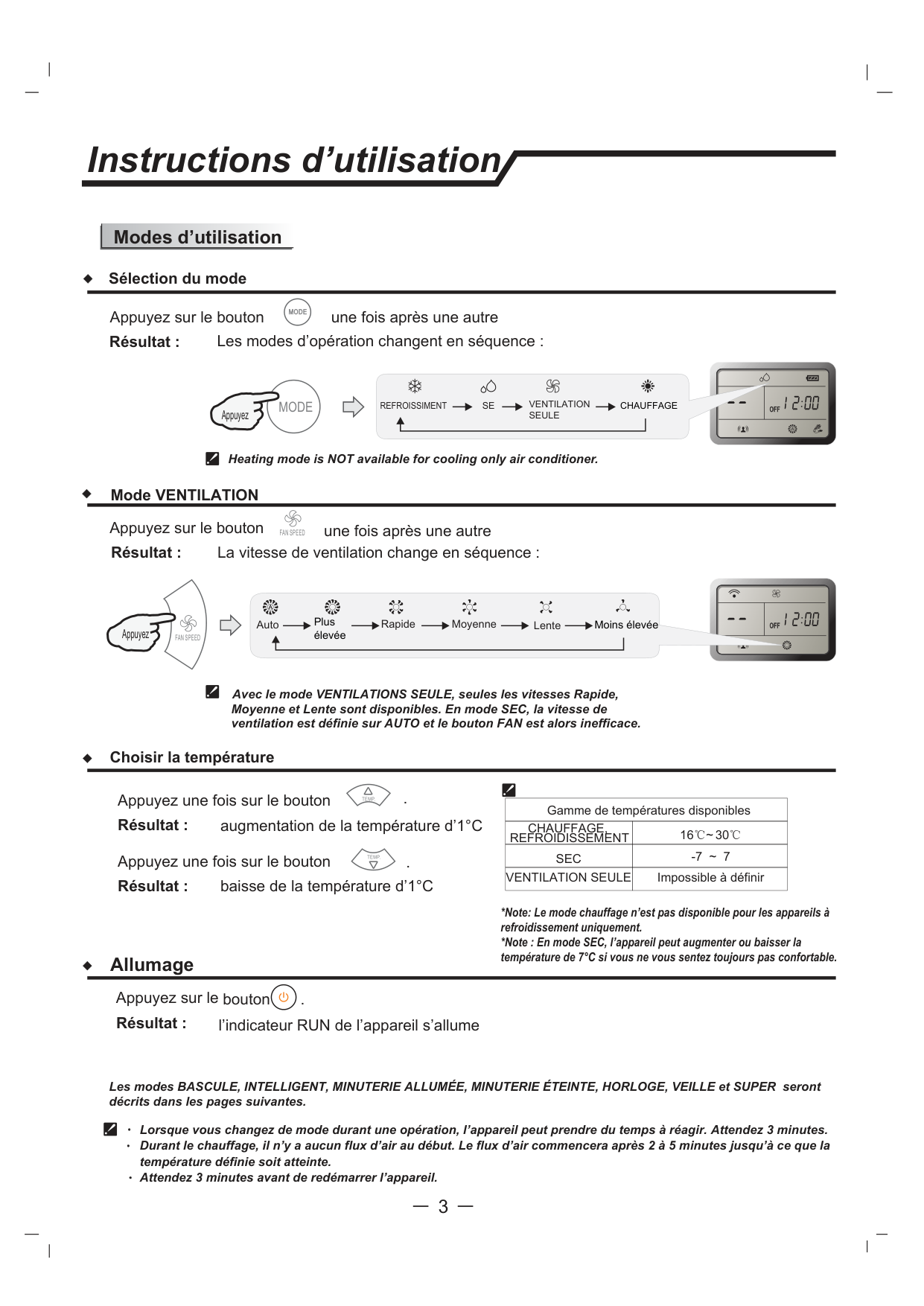

######### Modes d’utilisation

############# Sélection du mode

####################### MODE

Appuyez sur le bouton une fois après une autre Les modes d’opération changent en séquence :Résultat :

################ MODE

REFROISSIMENT SE VENTILATION SEULE

CHAUFFAGE

OFF

Appuyez

################# Heating mode is NOT available for cooling only air conditioner.

############# Mode VENTILATION

La vitesse de ventilation change en séquence : Appuyez sur le bouton Résultat :

une fois après une autre

FAN SPEED

Auto Plus élevée

Rapide Moyenne Lente

Moins élevée

OFF

Appuyez

FAN SPEED

Avec le mode VENTILATIONS SEULE, seules les vitesses Rapide, Moyenne et Lente sont disponibles. En mode SEC, la vitesse de ventilation est définie sur AUTO et le bouton FAN est alors inefficace.

############# Choisir la température

.

Appuyez une fois sur le bouton Résultat :

TEMP.

|Gamme de températures disponibles|Gamme de températures disponibles| |---|---| |CHAUFFAGE, REFROIDISSEMENT|16℃~30℃| |SEC|-7 ~ 7| |VENTILATION SEULE|Impossible à définir|

augmentation de la température d’1°C

Appuyez une fois sur le bouton Résultat :

TEMP.

.

baisse de la température d’1°C

######### Allumage

Appuyez sur le Résultat :

bouton . l’indicateur RUN de l’appareil s’allume

Les modes BASCULE, INTELLIGENT, MINUTERIE ALLUMÉE, MINUTERIE ÉTEINTE, HORLOGE, VEILLE et SUPER seront décrits dans les pages suivantes.

Lorsque vous changez de mode durant une opération, l’appareil peut prendre du temps à réagir. Attendez 3 minutes. Durant le chauffage, il n’y a aucun flux d’air au début. Le flux d’air commencera après 2 à 5 minutes jusqu’à ce que la température définie soit atteinte. Attendez 3 minutes avant de redémarrer l’appareil.

Instructions d’utilisation

######### Contrôle de la direction du flux d’air

Contrôle de la direction du flux d’air Le flux d’air vertical (flux d’air horizontal) est automatiquement ajusté à un angle donné suivant le mode d’opération à l’allumage de l’appareil.

TEMP.

Mode d’opération Direction du flux d’air REFROIDISSEME NT, SEC

FEEL SLEEP

horizontale

*CHAUFFAGE, VENTILATION SEULE

Appuyez Appuyez

Vers le bas

La direction du flux d’air peut également être ajustée suivant vos besoins en appuyant sur le bouton de la télécommande

*Le mode chauffage n’est disponible que pour les modèles de pompe à chaleur.

############# Contrôle du flux d’aire vertical (avec la télécommande)

Utilisez la télécommande pour changer l’angle ou la direction du flux d’air.

bouton .Appuyez une fois sur le Résultat :

Le volet d’ajustement vertical bascule vers le haut ou le bas

automatiquement Appuyez

Appuyez de nouveau sur le bouton . Les volets basculent dans l’angle désiré.Résultat :

Appuyez

|horizontal bascule vers la gauche et la

Utilisez la télécommande pour changer l’angle ou la direction du flux d’air.

REMARQUE : si l’unité fonctionne sans la fonction d’aération dans les quatre directions, vous pouvez régler le sens desoufflage de l’air par vous-même.

Le volet d’ajustement

Contrôle du flux d’air horizontal (avec la télécommande)

boutonAppuyez une fois sur le Résultat :

droite automatiquement. Appuyez

Appuyez de nouveau sur le bouton . Résultat : Les volets basculent dans l’angle désiré

Appuyez| |---|

Ne bougez pas les volets d’ajustement verticaux manuellement, cela pourrait les endommager. Si un dysfonctionnement se produit, éteignez l’appareil et débranchez-le puis rebranchez-le.

Il est conseillé de ne pas laisser les volets d’ajustement verticaux pencher vers le bas pendant trop longtemps en mode REFROIDISSEMENT ou SEC pour éviter que l’eau condensée ne goutte.

######### Mode INTELLIGENT (non valide pour les multi systèmes) Comment définir le mode SMART ?

Appuyez sur le bouton . Résultat : Passez en mode INTELLIGENT peu importe si

SMART

MODESMART

l’appareil est allumé ou non. La température et la vitesse de ventilation sont automatiquement définies selon la température actuelle de la pièce.

TEMP.Appuyez

############# Modèles pompe à chaleur Température intérieure

Mode d’opération CHAUFFAGE VENTILATION SEULE

Température ciblée 22℃

21°C ou en-dessous

21℃-23℃ 23℃-26℃

La température de la pièce baisse de 2°C près 3 minutes

SEC REFROIDISSEMENT

Plus de 26°C

26℃

Modèles de refroidissement uniquement

|Température intérieure|Mode d’opération|Température ciblée| |---|---|---| |23°C ou en-dessous|VENTILATION SEULE| | |23℃-26℃|SEC|La température de la pièce baisse de 2°C près 3 minutes| |Plus de 26°C|REFROIDISSEMENT|26℃|

Le bouton SMART est inefficace en mode SUPER. Appuyez sur le bouton MODE pour annuler le mode INTELLIGENT.

Remarque : la température, le flux d’air et la direction de soufflage sont contrôlés automatiquement en mode SMART. Toutefois, pour l’onduleur, vous pouvez paramétrer le système entre -7 et 7, si le réglage en cours ne vous convient pas.

Ce que vous pouvez faire en mode INTELLIGENT? Votre sensation Bouton Ajustement

La vitesse du ventilateur alterne entre Elevée, Faible, Moyenne, Supérieure et Inférieure chaque fois que ce bouton est enclenché.

Mal à l’aise à cause du volume de flux d’air.

FAN SPEED

Mal à l’aise à cause de la direction du flux d’air.

Appuyez une fois, le volet d’ajustement vertical (volet d’ajustement horizontal) bascule pour changer la direction verticale du flux d’air (direction horizontale du flux d’air).Appuyez de nouveau, la bascule s’arrête.

############# Comment annuler le mode INTELLIGENT ?

MODE

Appuyez sur le bouton . Résultat : Le mode INTELLIGENT sera annulé.

MODESMART

Appuyez

TEMP.

######### MODE CHALEUR 8°

Le mode CHALEUR 9° est utilisé pour configurer le mode chauffage 8°. En mode CHALEUR 8°, la vitesse du ventilateur est définie sur « AUTO » par défaut.

############# Comment configurer le mode CHALEUR 8° ?

Appuyez sur le bouton en mode chauffage. Résultat : le mode Chaleur 8° est activé.

8 HEAT

TIMER OFF8HEATTIMER ONCLOCK Appuyez

QUIET DIMMER ECONOMY

############# Comment annuler le mode CHALEUR 8° ?

Appuyez sur n’importe quel bouton,sauf Résultat :

, et . l’affichage disparaît et le mode CHAUFFAGE 8° est annulé.

TIMER ON CLOCK

TIMER ONTIMER OFF

8

8

Note: En mode CHALEUR 8°, la température par défaut est de 8°C. Le mode CHALEUR 8° peut être configuré uniquement lorsque le ventilateur fonctionne en mode chauffage.

######### Mode SUPER

Le mode SUPER est utilisé pour lancer ou arrêter un refroidissement ou chauffage rapide. Le mode SUPER peut être défini lorsque l’appareil est allumé ou branché. En mode SUPER, vous pouvez définir la direction du flux d’air et le minuteur.

############# Comment définir le mode SUPER ?

Appuyez sur le bouton pour le mode froid. Résultat : En vitesse de ventilation rapide, la

TEMP.

SUPER

| | | | | |---|---|---|---| | | | | |

SUPER FAN SPEED

température définie est automatiquement de 16°C.

Appuyez

TEMP.

Appuyez sur le boutonSUPER pour le mode chaud.

TEMP.

Résultat : En vitesse de ventilation auto, la température définie est automatiquement de 30°C.

SUPER FAN SPEED

Appuyez

TEMP.

Comment annuler le mode SUPER ? Appuyez sur le bouton SUPER, MODE, FAN, ON/OFF, SLEEP ou TEMPERATURE SETTING Résultat : L’affichage revient au mode d’origine.

Annuler

Sortir du mode SUPER.

Note: Le bouton SMART n’est pas disponible en mode SUPER. L’appareil continuera de fonctionner en mode SUPER si vous ne sortez pas de ce mode en appuyant sur l’un des boutons mentionnés ci-dessus.

Mode minuterie

Il est pratique de régler la minuterie avec les boutons TIMER ON/OFF lorsque vous partez le matin afin d’obtenir une température confortable lorsque vous rentrez le soir.Vous pouvez également régler la minuterie la nuit afin d’avoir un sommeil confortable.

Comme régler la MINUTERIE ?

TIMER ON CLOCK

Appuyez sur le bouton Résultat : « ON 12:00 » clignote sur

TIMER OFF8HEATTIMER ONCLOCK

ON

l’affichage LCD

Appuyez

QUIET DIMMER ECONOMY

Appuyez sur le bouton ou

TEMP.

.

TEMP.

TEMP.

Une fois pour augmenter ou diminuer l’heure d’une minute. Une seconde et demie pour augmenter ou diminuer l’heure de 10 minutes. Plus longtemps pour augmenter ou diminuer l’heure d’une heure.

Résultat :

| | | |---|---| | | |

Appuyez

SUPER FAN SPEED

TEMP.

Lorsque l’heure désirée est affichée sur le LCD, appuyez sur le bouton TIMER ON pour confirmer.

Vous pouvez entendre un « bip ». « ON » arrête de clignoter. Le voyant de MINUTERIE de l’appareil s’allume.

Résultat :

TIMER OFF8HEATTIMER ONCLOCK

Appuyez

QUIET DIMMER ECONOMY

L’heure sera affichée de nouveau sur le LCD 5 secondes après la confirmation de la minuterie.

Comment annuler la MINUTERIE ?

TIMER ON CLOCK

Appuyez de nouveau sur le bouton

Résultat :

Vous pouvez entendre un « bip » et le voyant disparaît, la minuterie a été annulée.

Note : L’opération est similaire pour définir l’heure d’arrêt de la MINUTERIE, vous pouvez définir l’heure voulue de l’arrêt automatique de l’appareil.

TIMER OFF8HEATTIMER ONCLOCK

Appuyez

QUIET DIMMER ECONOMY

Mode SILENCIEUX

Dans ce mode, le climatiseur fonctionnera avec des performances ne créant que peu de bruit (fréquence du compresseur basse et vitesse de ventilation lente).Ce mode n’est disponible que pour les modèles avec variateur. Note: Appuyez sur le bouton MODE, FAN, SMART, SUPER pour annuler le mode silencieux.

TIMER OFF8HEATTIMER ONCLOCK

QUIET DIMMER ECONOMY

Appuyez

Mode ÉCONOMIQUE

Dans ce mode, le climatiseur fonctionnera avec des performances consommant peur d’énergie.

######### Touche Réveil

############# Comment ajuster l’heure ?

TIMER ON CLOCK

Appuyer le bouton pendant environ 3 secondes.

TIMER OFF8HEATTIMER ONCLOCK

Résultat : L’heure clignote sur l’affichage

Appuyez

LCD.

QUIET DIMMER ECONOMY

Appuyez sur les boutons et . Résultat : Une fois pour augmenter ou diminuer l’heure d’une minute.

TEMP.

TEMP.

TEMP. PRESS

Une seconde et demie pour augmenter ou diminuer l’heure de 10 minutes. Plus longtemps pour augmenter ou diminuer l’heure d’une heure.

SUPER FAN SPEED

TEMP.

Appuyer encore le bouton pendant environ 3 secondes.

TIMER ON CLOCK

TIMER OFF8HEATTIMER ONCLOCK

Résultat : L’heure est définie.

Appuyez

QUIET DIMMER ECONOMY

######### Mode IFEEL

Le capteur de température intégré dans la télécommande est activé.Il peut sentir la température environnante et transmettre ces données à l’appareil, qui ajustera alors la température pour fournir un confort optimal.

Comment annuler le mode IFEEL ?

i FEEL

Appuyez sur le bouton pendant environ 5 secondes. Résultat : L’affichage de la transmission du signal

disparaîtra, la fonction IFEEL sera éteinte.

FEEL SLEEP

1th

############# Comment régler le mode IFEEL?

i FEELAppuyez sur le bouton . Résultat : La fonction IFEEL débutera.

FEEL SLEEP

2th

######### Bouton de variateur

Comment définir le VARIATEUR ? Appuyez sur le bouton pour éteindre les voyants et l’affichage de l’appareil.

DIMMER

Note: Lorsque les voyants sont éteints, ils se rallumeront lorsqu’un signal sera transmis.

TIMER OFF8HEATTIMER ONCLOCK

QUIET DIMMER ECONOMY

Appuyez

######### Mode VEILLE

Le mode VEILLE peut être programmé en mode REFROIDISSEMENT, CHAUFFAGE ou SEC. Ce mode vous permet d’obtenir un meilleur environnement pour votre sommeil.

L’appareil s’arrêtera automatiquement après 8 heures d’utilisation. La vitesse de ventilation est automatiquement définie en vitesse lente.

Comment définir le mode VEILLE ?

est pressé.A chaque que le bouton Résultat : Le mode d’opération est changé en séquence :

SLEEP

ON

QUIITTER LE MODE VEILLEVEILLE 4VEILLE 1

VEILLE 2 SLEEP 3

Configurer la température augmentera le système de2℃si ce dernier fonctionne en mode « froid » pendant 2 heures continues, avant de diminuer de 1℃après 6 heures, puis de rediminuerde 1℃après 7 heures.

Configurer la températurediminuera le système de2℃si ce dernier fonctionne en mode « chaud » pendant 2 heures continues, avant d’augmenter de 1℃1℃après 6 heures, puis de réaugmenterde 1℃après 7 heures

Configurer la température augmentera le système de1℃i ce dernier fonctionne en mode « chaud » pendant 1 heure, avant d’augmenter de 2℃ après 2 heures, puis de diminuer de 2℃après 6 heures avant de rediminuer de 1℃après 7 heures.

Configurer la température diminuera le système de 2℃ce dernier fonctionne en mode « chaud » pendant 1 heure,avant de diminuer de 2℃après 2 heures, puis d’augmenter de 2℃après 6 heures, puis de réaugmenter de 2℃après 7 heures.

Configurer la température de façon à la rendre stable.

Configurer la températureaugmentera le système de 2℃ at si ce dernier fonctionne en mode « froid » pendant 2 heures continues,avant de se stabiliser.

Configurer la températurediminuera le système de 2℃ at si ce dernier fonctionne en mode « chaud » pendant 2 heures continues,avant de se stabiliser.

Note: Press SUPER ,SMART, MODE or FAN button cancel SLEEP mode. Note: By pressing "Sleeping mode" four times, or selecting other modes like SUPER, SMART, OR FAN, you could cancel the sleeping function of those units without four sleeping curves.

Note: Heating is NOT available for cooling only air conditioner.

################## Version No.1822041-02

|Благодарим Вас за покупку этого кондиционера. Перед эксплуатацией этого аппарата внимательно изучите эту инструкцию и храните ее для дальшейшей справки.

РУССКИЙ ЯЗЫК| |---|

Инструкция по эксплуатации пульта ДУ

(L1-04)

Пульт ДУ 1 Инструкция по эксплуатации Режим работы 3 Управление направлением воздушного SMART режим Режим 8° НАГРЕВА.

######## 6Режим SUPER Режим Timer 7

Режим Quiet Режим Economy Кнопка CLOCK Режим Ifeel Кнопка Dimmer Pежим SLEEP 9

7 8 8 8

ПультДУ

######### ПультДУ

Этот пульт ДУ передает системе сигнал.

############# SMART(неэффективный для Мультисистемы)

TEMP + Используется для регулирования комнатной температуры, таймера, а также текущего времени.

Используется для прямо входа в нечёткую логическую работу, в любом случае этот блок on или off( включен или вылкючен).

MODE Нажмите эту кнопку для выбора рабочего режима.

POWER Этот аппарат будет включен в ждущем режиме или будет выключен при режиме работы, если Вы нажмете эту кнопку.

FAN Используется для выбора скорости вентилятора, в последовательности: автоматическая, более высокая, высокая, средняя, низкая и более низкая.

8

######################## ON OFF

CУПЕР Использованная для старта или стопа быстрого cooling/heating.（Быстрое охлаждение действует при высокой скорости вентилятора в температуре , автоматически установленной до16℃, быстрый нагрев действует при автоматически скорости вентилятора в температуре, автоматически установленной до 30℃. ）

SLEEP Используется для настройки или отмены работы SleepMode.

MODESMART

TEMP.

SWING Используется для старата или стопа вертикального регулирования качания жалюзи и настройки желаемого направления воздушного потока вверх/вниз.

SUPER FAN SPEED

IFEEL Used to set IFEEL Mode operation,press the I FEEL button for about 5 seconds, the tr-ansmit signal in the display will disappear, the I FEEL function will be shunted off.

TEMP.

FEEL

SLEEP

ВКЛ ТАЙМЕРА / ЧАСЫ Используется для установки или отмены операции таймера и используется для установки текущего времени.

8 HEAT TIMER ONCLOCK

TIMER OFF

############# SWING

QUIET DIMMER ECONOMY

TIMER OFF Используется для настройки или отмены работы таймера. ECONOMY Используется для настройки или отмены режима Economy.

Used to stop or start vertical adjustment louver swinging and set the desired up/ down airflow direction.

8° НАГРЕВА (опционально) Используется для установки режима 8° НАГРЕВА.

############# DIMMER

QUIET Используется для настройки или отмены режима Quiet.

Когда вы нажмете эту кнопку, все настройки внутреннего блока будут закрыты. Нажмите какую-нибудь кнопку для снова отображения.

Индикации на LCD:

Индикатор осушения Индикатор вентилятора 8 Индикатор 8° НАГРЕВА

Индикатор (охлаждения)

Индикатор нагрева

Автоматический выбор скорости

Более высокая скорость вентилятора

вентилятора Высокая скорость вентилятора

Средняя скорость вентилятора

Низкая скорость вентилятора

Более низкая скорость вентилятора

Спящий 2 ИндикаторСпящий 1 Индикатор Спящий 3 Индикатор

Индикатор Economy

Интеллектуальный индикатор

Индикатор Super

Индикатор Quiet

Передача сигнала

Самоощущение

Отображение установленной температуры

ON OFF

Спящий 4 Индикатор

Отображение установленного таймера Отображение текущего времени

Индикатор Battery power

################# Внимание:Каждый режим и соответствующая функция будут подробно описаны в следующих страницах.

Пульт ДУ

######### Пульт ДУ

Как вставить батарейки

Сдвиньте крышку батарейки по направлению стрелы. Вставьте новые батарейки, чтобы батарейки (+) и (-) правильно установлены. Наоборот сдвиньте эту крышку батарейки.

1 2 3

################# Внимание: Используйте две батарейки LR03 AAA(1.5в.). Нельзя использовать заряжённые батарейки. Замена новыми батарейками одинакового типа, когда дисплей темнеет.

############# Установление и замечание использования пульта ДУ Пульт ДУ может быть установлен на стене с помощью устройства для держания. Внимание:это устройство для держания является выбранной частью.

Как использовать

Комнатный кондиционер действует с целью приемки сигнала для пульта ДУ. Пульт ДУ управляет кондиционером на расстоянии не более 7m, когда пульт направляет на приемник сигналов на внутреннем блоке.

SMART

########################## ON OFF

Приемниксигналов

SUPER

TEMP.

FEEL

MODE

CLOCK

TEMP.

QUIET

FAN SPEED

TIMER ON

DIMMER

SLEEP

TIMER OFF

ECONOMY

######### Режим работы

############# Режим Selecting

MODE Нажмите эту кнопку раз за разом . Результат: Этот рабочий режим изменен в последовательности:

################ MODE

НАГРЕВОХЛАЖДЕНИЕОСУШЕНИЕтолькоВЕН ТИЛЯТОР

Нажмите

OFF

Режим нагрева является неэффетивным при охлаждении только кондиционера. Режим FAN

Нажмите эту кнопку раз за ра з о м . Скорость вентилятора изменена в последовательности:Результат:

FAN SPEED

автоматич еская

Более высокая

OFF

высокая средняя низкая Более низкая

Нажмите

FAN SPEED

При режиме "FANONLY", только "High", "Medium", и "Low"являются эффективными. При режиме осушения, скорость вентилятора автоматически настроена в "AUTO”, в такой случае кнопка"FAN" является неэффективной.

############# Настройкатемпературы

Нажмите эту кнопку один раз. Результат: увеличение заданной температуры

TEMP.

|Эффективный диапазоннастройкитемпературы|Эффективный диапазоннастройкитемпературы| |---|---| |*НАГРЕВ, ОХЛАЖДЕНИЕ|16℃~ 30℃| |ОСУШЕНИЕ|-7 ~ 7| |ТОЛЬКО ВЕНТИЛЯТОР|нельзя настроить|

на 1℃

дин раз.

Нажмите эту кнопку Результат:

TEMP.

уменьшение заданной температуры на 1℃

Включение Нажмите кнопку . Результат: Индикатор RUN на внутренном блоке светит.

Режимработы SWING, TIMER ON, TIMER OFF, CLOCK, 8°HEAT,ЧАСЫ, SLEEP и SUPER будутподробноописанывследующихстраницах.

В процессе работы изменение режима, иногда блок не сразу ответить. Ждите три минуты. В процессе работы нагрева сначала воздушный поток не выпущен. Через 2－5 мин. воздушний поток будет выпущен. Температура нагревателя на внуртреннем блоке повысит. Ждите три минуты перед рестартом этого аппарата.

###### Инструкция по эксплуатации

######### Управление направлением воздушного потока

Вертикальный воздушный поток(Горизонтальный воздушный поток) автоматически регулирован до некоторого угла в соответствии с режимом работы после включения этого блока.

Направление воздушного ОХЛАЖДЕНИЕ , ОСУШЕНИЕ

Режим работы

потока горизонтальное

*НАГРЕВ,ТОЛЬК О ВЕНТИЛЯТОР

вниз

|FEEL SLEEP

TEMP.| |---|

НажмитеНажмите

По Вашим требованиям направление воздушного потока тоже регулировано при нажатии кнопки " " на пульте ДУ.

*Режим нагрева только применяется к моделю теплового насоса.

Управление вертикальным воздушным потоком(с помощью пульта ДУ) Используя пульт ДУ для настройки разных углов потока или специфического угла, который Вам нравится.

Нажмите кнопку “ Результат:

” один раз.

Нажмите

вертикальное регулирование жалюзи будет автоматически качать вверх и вниз.

Еще раз нажмите кнопку " " . Жалюзи качаются до желаемого подходящего угла.Результат:

Нажмите

|Управление горизонтальным воздушным потоком(с помощью пульта ДУ) Используя пульт ДУ для настройки разных углов потока или специфического угла, который Вам нравится.

Внимание: Если болк не существует четыре функции воздушного потока, Вы сами можете регулировать горизонтальный воздушный поток.

Нажмите

Нажмите

горизонтальная регулировка жалюзи будет качаться влево и вправо автоматически.

Результат:

Нажмите кнопку “ ” один раз.

Еще раз нажмите кнопку " " . Жалюзи качаются до желаемого подходящего угла.Результат:

| |---|

Нельзя вручную вращать вертикальное регулирование жалюзи, иначе дефект может появиться. Если появится, сначала выключите блок и отключите источник питания, потом восстановите источник питания. Желательно не сделать вертикальное регулирование жалюзи наклонным вниз в длинное время при режимеCOOLING илиDRY осушения, чтобы предупредить капание конденсационной воды.

######### SMART режим (неэффективный для Мультисистемы)

############# Как настроить режим SMART?

Нажмите эту кнопку Результат: Прямо вход в режим SMART（н ечёткую логическую

SMART

MODESMART

работу）, в любом случае температура и скорость вентилятора автоматически настроены на основе соответствующей комнатной температуры.

TEMP.Нажмите

############# Модель теплового насоса

Заданная температура 22℃

Комнатная температура 21℃ или ниже 21℃-23℃ 23℃-26℃

Режим работы НАГРЕВ

ТОЛЬКО ВЕНТИЛЯТОР ОСУШЕНИЕ ОХЛАЖДЕНИЕ

Комнатная температура увеличится 2℃ после работы 3 мин.

Выше 26℃

26℃

Только модельcooling(охлаждения)

|Indoor temperature|Режим работы|Заданная температура| |---|---|---| |23℃ или ниже|ТОЛЬКО ВЕНТИЛЯТОР| | |23℃-26℃|ОСУШЕНИЕ|Комнатная температура увеличится 2℃ после работы 3 мин.| |Выше 26℃|ОХЛАЖДЕНИЕ|26℃|

SMARTкнопка является неэффективной при режиме SUPER. Нажмите кнопку MODEдля отмены SMART режима.

Внимание:Температура, воздушный поток и направления автоматически управлены при режиме SMART. Для инвертера Вы можете выбирать в диапозоне -7 --- 7, если Вы еще чувствуете не комфортным.

############# Что вы можете делать при SMART режиме ?

############# Ваше ощущение Кнопка Регулирование

Внутренняя скорость вентилятора чередуется среди более высокой, высокой, средней, низкой и более низкой, каждый раз при нажатии этой кнопки.

Не уютный из-за не подходящего количества воздушного потока

FAN SPEED

Не уютный из-из не походящего направления потока.

Нажмите ее один раз, вертикальное регулирование жалюзи(горизонтальное регулирование жалюзи) качается для изменения вертикального направления воздущного потока(горизонтального направления воздушного потока). Еще раз нажмите, качание прекращено.

############# Как отметить режим SMART?

MODE

Нажмите эту кнопку . Результат: Pежим SMART будет отмечен.

MODESMART

Нажмите

TEMP.

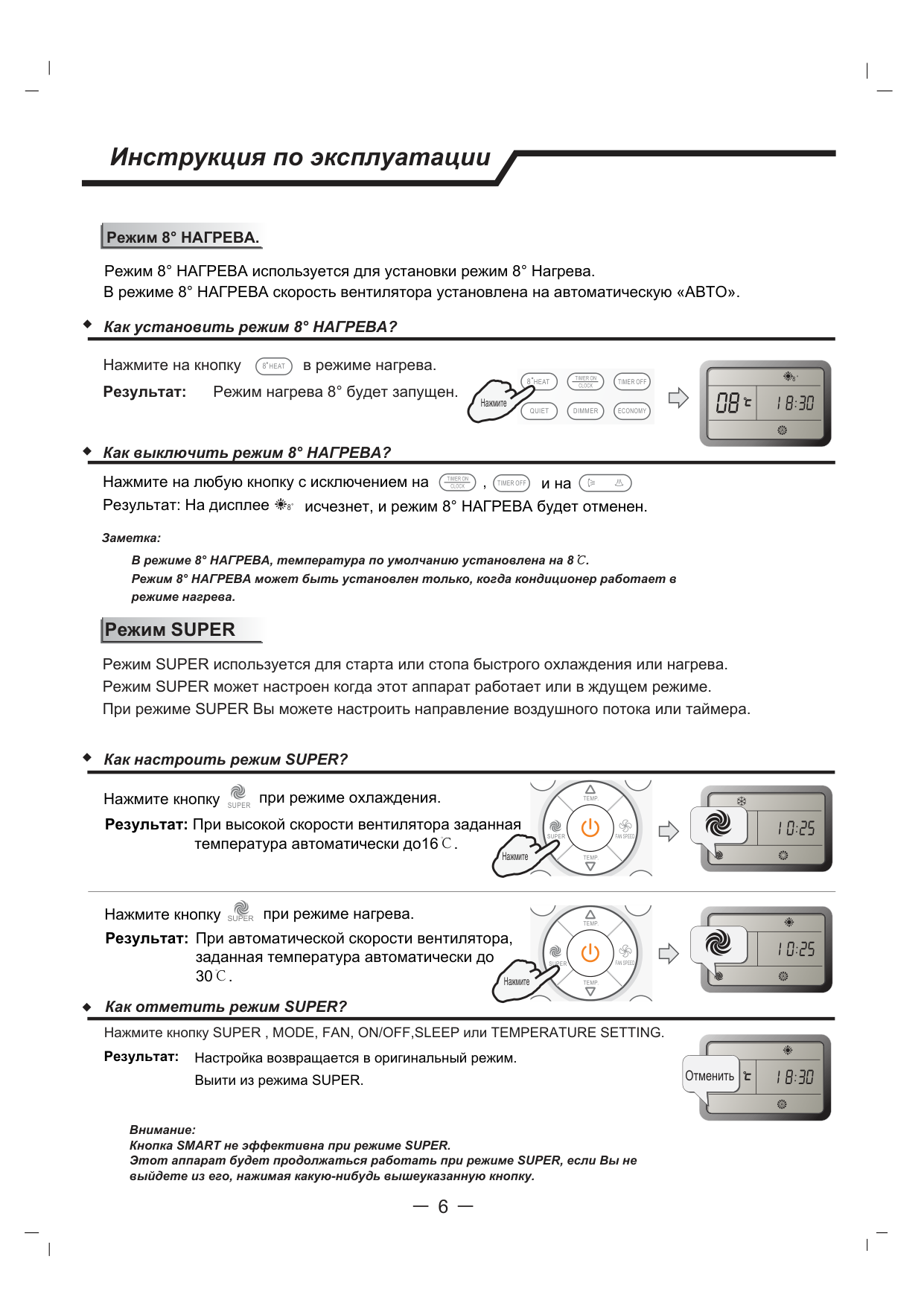

############# Режим 8° НАГРЕВА.

Режим 8° НАГРЕВА используется для установки режим 8° Нагрева. В режиме 8° НАГРЕВА скорость вентилятора установлена на автоматическую «АВТО».

Как установить режим 8° НАГРЕВА? в режиме нагрева.Нажмите на кнопку Результат: Режим нагрева 8° будет запущен.

8 HEAT

TIMER OFF8HEATTIMER ONCLOCK Нажмите

QUIET DIMMER ECONOMY

Как выключить режим 8° НАГРЕВА?

Нажмите на любую кнопку с исключением на , и на Результат: На дисплее исчезнет, и режим 8° НАГРЕВА будет отменен.

TIMER ON CLOCK

TIMER ONTIMER OFF

8

8

Заметка: В режиме 8° НАГРЕВА, температура по умолчанию установлена на 8℃. Режим 8° НАГРЕВА может быть установлен только, когда кондиционер работает в режиме нагрева.

######### Режим SUPER

Режим SUPER используется для старта или стопа быстрого охлаждения или нагрева. Режим SUPER может настроен когда этот аппарат работает или в ждущем режиме. При режиме SUPER Вы можете настроить направление воздушного потока или таймера.

############# Как настроить режим SUPER?

Нажмите кнопку при режиме охлаждения. Результат: При высокой скорости вентилятора заданная

TEMP.

SUPER

| | | | | |---|---|---|---| | | | | |

SUPER FAN SPEED

температура автоматически до16℃.

Нажмите

TEMP.

Нажмите кнопку при режиме нагрева.

SUPER

TEMP.

При автоматической скорости вентилятора, заданная температура автоматически до 30℃.

############# Результат:

SUPER FAN SPEED

Нажмите

TEMP.

Как отметить режим SUPER? Нажмите кнопку SUPER , MODE, FAN, ON/OFF,SLEEP или TEMPERATURE SETTING. Результат: Настройка возвращается в оригинальный режим.

Отменить

Выити из режима SUPER.

Внимание: Кнопка SMART не эффективна при режиме SUPER. Этот аппарат будет продолжаться работать при режиме SUPER, если Вы не выйдете из его, нажимая какую-нибудь вышеуказанную кнопку.

######### Режим Timer

Это удобно для настройки timer on при помощи кнопки TIMER ON/OFF, когда Вы выйдете из дома утром для того, чтобы получилась комфортная температура, когда Вы домой. Вы еще можете настройть timer off вечером, чтобы охорошо отдыхать.

############# Как настройть TIMER ON ? Нажмите кнопку

TIMER ON CLOCK

Результат: “ON 12:00" мигате на LCD (ЖК-

TIMER OFF8HEATTIMER ONCLOCK

ON

дисплее).

Нажмите

QUIET DIMMER ECONOMY

Нажмите кнопку или .

TEMP.

TEMP.

TEMP.

############### Результат:

В случае увеличения или уменьшения заданного времени на 1 минута. Полутора секунты для увеличения или уменьшения заданного времени на 10 минут. В долгое време для увеличения или уменьшения заданного времени на 1 час.

| | | |---|---| | | |

Нажмите

SUPER FAN SPEED

TEMP.

Когда Ваше желаемое время отображено на LCD (ЖК-дисплее), нажмите кнопку TIMER ON и подтверждить его.

############### Результат:

Cлушать звук"сирена".

TIMER OFF8HEATTIMER ONCLOCK

"ON" прекращает мигать. Индикатор TIMER на внутреннем блолке светит.

Нажмите

QUIET DIMMER ECONOMY

После настройки timer отображенный 5 сен. Часы будет отображены на LCD (ЖК-дисплее) пульта ДУ вмето настройки timer.

Как отметить TIMER ON?

TIMER ON CLOCK

Еще раз нажмите кнопку

############### Результат:

Слушать звук "сирена" и индикатор исчезнет, режим time on отмечены.

Внимание:Это аналогично по настройке TIMER OFF, Вы можете сделаете этот аппарат отключенным в Ваше желаемое время.

TIMER OFF8HEATTIMER ONCLOCK

Нажмите

QUIET DIMMER ECONOMY

######### Режим QUIET

При этом режиме кондиционер работает с характерами низкого шума, возникшего вследствие низкой частоты компрессора и с низкой скоростью вентилятора. Этот режим только эффективный для моделя инвертера.

TIMER OFF8HEATTIMER ONCLOCK

Внимание:Нажмите кнопку MODE.FAN.SMART.SUPER для отмены режима QUIET.

QUIET DIMMER ECONOMY

Нажмите

######### Режим ECONOMY

При этом режиме, для Вас кондиционер будет энергоэкономичным.

######### Кнопка CLOCK

############# Как регулировать текущее время

TIMER ON CLOCK

Нажмите кнопку примерно 3 минуты.

TIMER OFF8HEATTIMER ONCLOCK

Результат: Время мигает на LCD (ЖК-дисплее).

Нажмите

DIMMER ECONOMY

Нажмите кнопку и . Результат: В случае увеличения или уменьшения заданного времени на 1 минута.

TEMP.

TEMP.

TEMP. Нажмите

Полутора секунты для увеличения или уменьшения заданного времени на 10 минут. В долгое време для увеличения или уменьшения заданного времени на 1 час.

SUPER FAN SPEED

TEMP.

TIMER ON

Еще раза нажмите кнопку CLOCK

примерно 3 минуты.

TIMER OFF8HEATTIMER ONCLOCK

Результат: Текущее время настроен.

Нажмите

DIMMER ECONOMY

######### Режим IFEEL

Температурный датчик, устроенный в пульте ДУ активируем. Он может ощущать окружающую температуру и передать сигнал в блок, этот блок может регулировать температуру для того, чтобы предлагать максимальный комфорт.

############# Как отметить режим IFEEL?

5 сен.

Нажмите эту кнопкуНажмите эту Результат: Передаточный сигнал на отображении будет

i FEEL

исчезнуть, функция IFEEL будет шунтируема.

Внимание: Значение по умолчанию IFEEL activing.

FEEL SLEEP

1th

############# Как настроить режим IFEEL?

Нажмиет эту кнопку . Результат: Функция IFEEL будет начаться.

i FEEL

FEEL SLEEP

2th

######### Кнопка Dimmer

Как настроить Dimmer? Нажмите кнопку для отключения лампы и отображения на блоке.

DIMMER

Внимание: Когда лампа откючена, приемный сигнал будет еща раз подключить лампу.

TIMER OFF8HEATTIMER ONCLOCK

QUIET DIMMER ECONOMY

Нажмите

###### Инструкция по эксплуатации

######### Pежим SLEEP

Pежим SLEEP может быть настроен при режиме COOLING, HEATING или DRYING. Эта функция сделает более комфортной средой для Вашего спанья.

Этот аппарат будет автоматически прекращать работу после того, как работает 8 часов. Скрость Fan автоматически настроена в низкой скорости.

Как настроить режим SLEEP?

SLEEP

один раз.Нажмите кнопку Рабочий режим изменен в последовательности:

Результат:

ON

Спящий 2 Спящий 3 Выход из SLEEP MODEСпящий 4Спящий 1

Установленная температура увеличится на 2℃, если этот аппарат работает при режиме охлаждения непрерывно 2 часа, уменьшится на 1℃ после 6 часов, потом уменьшится на1℃ после 7 часов.

Установленная температура уменьшится на 2℃, если этот аппарат работает при режиме нагрева непрерывно 2 часа, увеличится на 1℃ после 6 часов, потом увеличится на1℃ после 7 часов.

Установленная температура увеличится на 1℃, если этот аппарат работает при режиме охлаждения непрерывно 1 часа, увеличится на 2℃ после 2 часов, потом уменьшится на 1℃ после 6 часов, уменьшится на 1℃ после 7 часов.

Установленная температура уменьшится на 2℃, если этот аппарат работает при режиме нагрева непрерывно 1 часа, уменьшится на 2℃ после 2 часов, потом увеличится на 2℃ после 6 часов, увеличится на 1℃ после 7 часов.

Установленная температура поддерживает стабильной.

Установленная температура увеличится на как максимум2℃, если этот аппарат работает при режиме охлаждения непрерывно 2 часа, потом поддерживает стабильным.

Установленная температура уменьшится на как максимум2℃, если этот аппарат работает при режиме нагрева непрерывно 2 часа, потом поддерживает стабильным.

Внимание: Нажмите кнопку SUPER ,SMART, MODE или FAN для отмены режима SLEEP Внимание:Нажимая "Sleeping mode" четыре раза или выбирая такие режимы, как SUPER, SMART или FAN, Вы можете отметить функцию Sleep этих блоков без четырех спальных кривых. Внимание:Нагрев не эффективный для охлаждения только конционера.

################## Version No.1822041-02

|Vielen Dank für den Kauf dieser Klimaanlage. Vor der Verwendung dieses Geräts lesen Sie bitte diese Anleitungen aufmerksam durch, und bewahren Sie diese Bedienungsanleitung für späteren Gebrauch auf.

DEUTSCH| |---|

Fernbedienungsanleitungen

(L1-04)

Fernbedienung

Betriebsanleitungen

1

Betriebsmodus

Luftstromrichtungssteuerung

Smart-Modus 8 ° Heizbetrieb Super-Modus 6

Timer-Modus 7

7

Quiet-Modus Economy-Modus Uhr-Taste 8

7

8

IFEEL-Modus Dimmer-Taste Schlaf-Modus 9

8

########## Die Fernbedienung sendet die Signale an das System.

############# SMART（ungültig für das Multi-System）

Damit können Sie den Fuzzy-Logik-Betrieb unabhängig vom Ein-oder Ausschalten des Gerätes direkt aufrufen.

TEMP + Mit dieser Taste können Sie die Raumtemperatur und den Timer sowie die Echtzeit einstellen.

POWER Beim Einschalten wird das Gerät gestartet oder beim Betrieb wird es gestopppt, wenn Sie diese Taste drücken.

MODUS Drücken Sie diese Taste, um den Betriebsmodus zu wählen.

8

SUPER Mit dieser Taste können Sie die schnelle

LÜFTER Damit können Sie die Lüftergeschwindigkeit in der Reihenfolge Auto, Höher, Hoch, Mittel, Niedrig und Niedriger wählen. SCHLAF Mit dieser Taste können Sie den Schlaf-Modus-Betrieb einstellen oder abbrechen.

######################## ON OFF

MODESMART

TEMP.

SCHWENKEN Mit dieser Taste können Sie das Schwenken der Lüftungsgitter für die horizontale Verstellung stoppen oder starten und die gewünschte Luftstromrichtung nach links / rechts einstellen.

SUPER FAN SPEED

TEMP.

FEEL

SLEEP

TIMER EIN / UHR Damit können Sie den Timer-Betrieb einstellen oder abbrechen und die aktuelle Zeit einstellen.

8 HEAT TIMER ONCLOCK

TIMER OFF

############# SCHWENKEN

QUIET DIMMER ECONOMY

TIMER AUS Mit dieser Taste können Sie den Timer-Betrieb einstellen oder abbrechen.

Mit dieser Taste können Sie das Schwenken der Lüftungsgitter für die vertikale Verstellung stoppen oder starten und die gewünschte Luftstromrichtung nach oben / unten einstellen. 8 ° HEIZEN (Optional) Damit können Sie den 8 ° Heizbetrieb einstellen.

ECONOMY Mit dieser Taste können Sie den Timer-Betrieb einstellen oder abbrechen.

############# DIMMER

QUIET Damit können Sie den Betrieb im Quiet-Modus einstellen oder abbrechen.

Durch Drücken dieser Taste wird die gesamte Anzeige der Inneneinheit ausgeschaltet werden. Drücken Sie eine beliebige Taste , um die Anzeige wieder einzuschalten.

Anzeigesymbole auf LCD:

Auto-

Trocken-Anzeige

Heizung-Anzeige

Lüfter-Nur-Anzeige

8 8°Heizanzeige

Höhere Lüftergeschwindigkeit

Lüftergeschwindigkeit Mittlere Lüftergeschwindigkeit

Niedrige Lüftergeschwindigkeit

Schlaf 1 Anzeige Schlaf 3 Anzeige Schlaf 4 AnzeigeSchlaf 2 Anzeige

Niedrigere Lüftergeschwindigkeit

Anzeige des Einstellungstimers Anzeige der aktuellen Uhrzeit

ON OFF

Economy-Anzeige Super-AnzeigeQuiet-Anzeige

Smart -Anzeige

Signalübertragung

Anzeige der EinstellungstempraturIfeel Akkustandsanzeige

################# Hinweis: Jeder Modus und die relevante Funktion werden in folgenden Seiten weiter angegeben.

Wie man die Batterien einlegt

1 2 3

Hinweis: Verwenden Sie zwei LR03 AAA (1,5 Volt) Batterien. Verwenden Sie keine wiederaufladbaren Batterien. Tauschen Sie die Batterien mit den neuen des gleichen Typs aus, wenn die Anzeige schwach wird.

############# Lagerung und Tipps für die Verwendung der Fernbedienung Die Fernbedienung kann an einer an der Wand montierten Halterung gelagert werden. Hinweis: Die Fernbedienungshalterung ist ein optionaler Bestandteil.

Wie man sie benutzt

Richten Sie die Fernbedienung auf den Signalempfänger, um die Raumklimaanlage zu bedienen. Die Fernbedienung wird die Klimaanlage in einem Abstand von bis zu 7 m bedienen, wenn Sie auf den Signalempfänger der Inneneinheit richten.

SMART

########################## ON OFF

Signalempfänger

SUPER

TEMP.

FEEL

MODE

CLOCK

TEMP.

QUIET

FAN SPEED

TIMER ON

DIMMER

SLEEP

TIMER OFF

ECONOMY

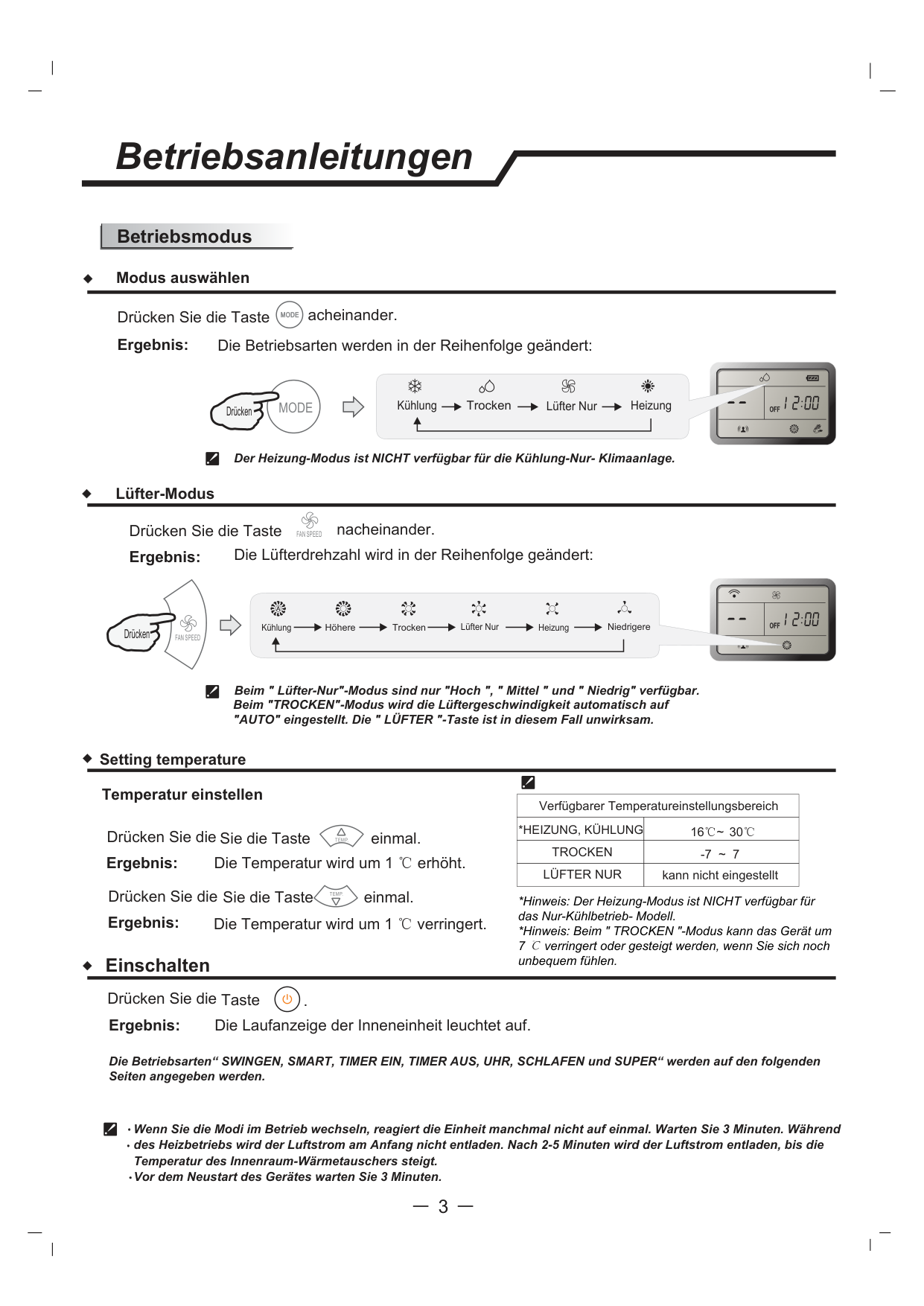

######### Betriebsmodus

############# Modus auswählen

Drücken Sie die Taste acheinander. Ergebnis: Die Betriebsarten werden in der Reihenfolge geändert:

####################### MODE

Drücken HeizungKühlungTrockenLüfter Nur

################ MODE

OFF

Der Heizung-Modus ist NICHT verfügbar für die Kühlung-Nur- Klimaanlage. Lüfter-Modus

nacheinander.Drücken Sie die Taste Ergebnis: Die Lüfterdrehzahl wird in der Reihenfolge geändert:

FAN SPEED

OFF

HeizungKühlungTrockenLüfter Nur

Höhere Niedrigere

Drücken

FAN SPEED

Beim " Lüfter-Nur"-Modus sind nur "Hoch ", " Mittel " und " Niedrig" verfügbar. Beim "TROCKEN"-Modus wird die Lüftergeschwindigkeit automatisch auf "AUTO" eingestellt. Die " LÜFTER "-Taste ist in diesem Fall unwirksam.

############# Setting temperature

############# Temperatur einstellen

|Verfügbarer Temperatureinstellungsbereich|Verfügbarer Temperatureinstellungsbereich| |---|---| |*HEIZUNG, KÜHLUNG|16℃~ 30℃| |TROCKEN|-7 ~ 7| |LÜFTER NUR|kann nicht eingestellt|

Drücken Sie die Sie die Taste

einmal. Ergebnis: Die Temperatur wird um 1 ℃ erhöht. Drücken Sie die Ergebnis:

TEMP.

Sie die Taste einmal. Die Temperatur wird um 1 ℃ verringert.

TEMP.

######### Einschalten

. Die Laufanzeige der Inneneinheit leuchtet auf.Ergebnis: Drücken Sie die Taste

Die Betriebsarten“ SWINGEN, SMART, TIMER EIN, TIMER AUS, UHR, SCHLAFEN und SUPER“ werden auf den folgenden Seiten angegeben werden.

Wenn Sie die Modi im Betrieb wechseln, reagiert die Einheit manchmal nicht auf einmal. Warten Sie 3 Minuten. Während des Heizbetriebs wird der Luftstrom am Anfang nicht entladen. Nach 2-5 Minuten wird der Luftstrom entladen, bis die Temperatur des Innenraum-Wärmetauschers steigt. Vor dem Neustart des Gerätes warten Sie 3 Minuten.

######### Luftstromrichtungssteuerung

Nach dem Einschalten des Geräts wird der vertikale Luftstrom (der horizontale Luftstrom) entsprechend dem Betriebsmodus automatisch auf einen bestimmten Winkel eingestellt.

|FEEL SLEEP

TEMP.| |---|

Betriebsmodus Luftstromrichtung horizontal nach unten

DrückenDrücken

”auf der Fernbedienung können Sie Luftstromrichtung auch auf IhreDurch Drücken der Taste“ eigene Anforderung einstellen.

*Der Heizung-Modus ist nur für die Wärmepumpen-Modelle verfügbar

############# Vertikale Luftstromsteuerung (mit der Fernbedienung)

Mit der Fernbedienung können Sie die verschiedenen Strömungswinkel oder einen bestimmten Winkel wie Sie möchten einstellen.

Drücken Sie die"

"Taste einmal

Drücken

Ergebnis:

werden die Lüftungsgitter für die vertikale Verstellung automatisch auf und ab swingen.

Drücken Sie die" "-Taste erneut. Ergebnis: Die Lüftungsgitter drehen sich auf einen geeigneten Winkel wie gewünscht.

Drücken

|Horizontale Luftstromsteuerung (mit der Fernbedienung) Mit der Fernbedienung können Sie die verschiedenen Strömungswinkel oder einen bestimmten Winkel wie Sie möchten einstellen.

HINWEIS: Wenn das Gerät über vier Möglichkeiten von Luftstrom-Funktion nicht verfügt, können Sie den horizontalen Luftstrom selbst einstellen.

Drücken

Drücken

werden die Lüftungsgitter für die horizontale Verstellung automatisch links und rechts swingen.

Ergebnis:

"Taste einmalDrücken Sie die"

Die Lüftungsgitter drehen sich auf einen geeigneten Winkel wie gewünscht.Ergebnis:

Drücken Sie die" "-Taste erneut.

| |---|

A

Drehen Sie die Lüftungsgitter für die vertikale Verstellung nicht manuell, sonst könnten die Fehlfunktionen auftreten. Wenn das passiert, schalten Sie das Gerät zuerst aus und schneiden Sie die Stromversorgung ab, stellen Sie dann die Stromversorgung wieder her.

B

Es ist besser, beim KÜHLUNG-oder TROCKEN-Modus die Lüftungsgitter für die vertikale Verstellung nicht für eine lange Zeit nach unten neigen zu lassen, um das Tropfen von Kondenswasser zu verhindern.

SMART-Modus（ungültig für das Multi-System） Wie kann man den SMART-Modus einstellen? Drücken Sie dieTaste .

SMART

Ergebnis:Den SMART-Modus (Fuzzy-Logik-Betrieb) direkt

MODESMART

aufrufen, unabhängig davon, dass das Gerät ein oder aus ist. Die Temperatur und die Lüftergeschwindigkeit werden automatisch aufgrund der tatsächlichen Raumtemperatur eingestellt.

TEMP.Drücken

Wärmepumpe-Modelle

Innentemperatur Solltemperatur 21℃ or below 22℃

Betriebsart HEIZUNG LÜFTER NUR TROCKEN

21℃-23℃ 23℃-26℃

Nach Betreiben für 3 Minuten senkt die Raumtemperatur um 2 ℃ KÜHLUNG

26℃

Über 26℃ Kühlung- Nur-Modelle

|Innentemperatur|Betriebsart|Target temperature| |---|---|---| |23℃ or below|LÜFTER NUR| | |23℃-26℃|TROCKEN|Nach Betreiben für 3 Minuten senkt die Raumtemperatur um 2 ℃| |Über 26℃|KÜHLUNG|26℃|

Die SMART -Tast ist unwirksam beim SUPER-Modus. Drücken Sie die MODUS-Taste,um den SMATR-Modus abzubrechen.

Hinweis: Die Temperatur, der Luftstrom und die Richtung werden automatisch im SMART-Modus gesteuert. für den Wechselrichter können Sie von -7 bis 7 wählen, wenn Sie sich immer noch unbequem fühlen.

############# Was können Sie im SMART-Modus tun?

|Ihr Gefühl|Taste|Einstellen| |---|---|---| |Unbequem wegen der ungeeigneten Luftdurchsatzmenge.|FAN SPEED|Bei jedem Drücken dieser Taste wechselt sich die Lüftergeschwindigkeit der Inneneinheit zwischen Höher, Hoch, Mittel, Niedrig und Niedriger.| |Unbequem wegen der ungeeigneten Strömungsrichtung.| |Drücken Sie die Taste einmal, und der Lüftungsgitter für die vertikale Verstellung(Lüftungsgitter für die horizontale Verstellung) schwenkt, um die vertikale Luftstromrichtung (horizontale Luftstromrichtung) zu ändern. Drücken Sie sie erneut, um das Schwenken zu stoppen.|

Wie kann man den SMART-Modus abbrechen? Drücken Sie dieTaste Ergebnis: Der SMART-Modus wird abgebrochen.

MODE

MODESMART

Drücken

TEMP.

######### 8 ° Heizbetrieb

Mit dem 8 ° Heizbetrieb können Sie den 8 ° Heizbetrieb einstellen. Beim 8 °Heizbetrieb ist die Lüftergeschwindigkeit automatisch auf "AUTO" eingestellt.

############# Wie man den 8 ° Heizbetrieb einstellt?

Drücken Sie -Taste beim Heizbetrieb.

8 HEAT

Ergebnis: Der 8 °Heizbetrieb wird gestartet.

8

TIMER OFF8HEATTIMER ONCLOCK Drücken

QUIET DIMMER ECONOMY

Wie man den 8 °Heizbetrieb abbricht?

Drücken Sie eine beliebige Taste außer , und Ergebnis: Die Anzeige wird verschwinden und der 8 ° Heizbetrieb wird abgebrochen.

TIMER ON CLOCK

TIMER ONTIMER OFF

8

Hinweis: Beim 8 ° Heizbetrieb ist die voreingestellte Temperatur auf 8 ℃eingestellt. Der 8 °Heizbetrieb kann nur eingestellt werden, wenn die Klimaanlage beim Heizbetrieb arbeitet.

######### SUPER-Modus

Der SUPER-Modus dient zum Starten oder Stoppen schneller Kühlung oder Heizung. Der SUPER-Modus kann eingestellt werden, wenn das Gerät in Betrieb oder eingeschaltet ist. Beim SUPER-Modus können Sie die Luftstromrichtung oder den Timer einstellen.

Wie kann man den SUPER-Modus einstellen?

Drücken Sie die Taste beim Kühlungsmodus. Ergebnis: Bei hoher Lüftergeschwindigkeit, die

SUPER

TEMP.

| | | | | |---|---|---|---| | | | | |

eingestellte Temperatur automatisch auf 16 ℃.

SUPER FAN SPEED

Drücken

TEMP.

Drücken Sie die Taste beim Heizungsmodus.

TEMP.SUPER

Ergebnis: Bei Auto-Lüftergeschwindigkeit , die

eingestellte Temperatur automatisch auf 30 ℃

SUPER FAN SPEED

Drücken

TEMP.

Wie kann man den SUPER-Modus abbrechen? Drücken Sie die Taste “SUPER, MODUS, LÜFTER, EIN / AUS, SCHLAFEN oder TEMPERATUREINSTELLUNG. Ergebnis: Ergebnis: Die Anzeige wird auf den ursprünglichen Modus zurückkehren.

Abbrechen

Der SUPER-Modus ist abgebrochen.

Hinweis: Die SMART-Taste ist beim SUPER-Modus nicht verfügbar. Das Gerät wird weiterhin im SUPER-Modus laufen, wenn Sie ihn nicht durch Drücken einer der oben genannten Tasten beenden.

######### Timer-Modus

SUPER FAN SPEED

TEMP.

TEMP.

| | | |---|---| | | |

Drücken

QUIET DIMMER ECONOMY

TIMER OFF8HEATTIMER ONCLOCK

Drücken

QUIET DIMMER ECONOMY

TIMER OFF8HEATTIMER ONCLOCK

Drücken

QUIET DIMMER ECONOMY

TIMER OFF8HEATTIMER ONCLOCK

Drücken

QUIET DIMMER ECONOMY

TIMER OFF8HEATTIMER ONCLOCK

Drücken

TIMER ON CLOCK

Es ist bequem, das Timer-Ein mit den TIMER EIN /AUS-Tasten einzustellen, wenn Sie am Morgen ausgehen, um eine angenehme Raumtemperatur zu erreichen, wenn Sie nach Hause kommen. Sie können auch nachts das Timer-Aus einstellen, um einen guten Schlaf zu genießen

Wie kann man das TIMER-EIN einstellen? Drücken Sie dieTaste Ergebnis: "EIN 12:00" blinkt auf dem LCD-Display.

Drücken Sie die Taste oderTEMP.

TEMP.

Drücken Sie die Taste einmal, um die Zeiteinstellung um 1 Minute zu erhöhen oder zu verringern. Drücken Sie die Taste für eineinhalb Sekunden, um die Zeiteinstellung um 10 Minute zu erhöhen oder zu verringern. Drücken Sie die Taste für eine längere Zeit, um die Zeiteinstellung um 1 Stunde zu erhöhen oder zu verringern.

Ergebnis:

Ein "Piep"-Ton ertönt. "EIN" blinkt nicht mehr. Die TIMER-Anzeige an der Inneneinheit leuchtet.

Wenn die gewünschte Zeit auf dem LCD-Display angezeigt ist, drücken Sie die TIMER-EIN- Taste, um sie zu bestätigen.

Ergebnis:

Nachdem der eingestellte Timer für 5 Sekunden angezeigt ist, wird die Uhr anstatt des eingestellten Timers auf dem LCD-Display der Fernbedienung angezeigt werden

ON

############# Wie kann man TIMER-EIN abbrechen?

TIMER ON CLOCK

Drücken Sie die Taste erneut

Ergebnis:

Wenn Sie einen "Piep"-Ton hören und die Anzeige verschwindet, wurde der TIMER -Modus abgebrochen.

Hinweis: Es ist ähnlich wie die Einstellung von TIMER-AUS. Sie können das Gerät zu Ihrem gewünschten Zeitpunkt ausschalten lassen.

######### QUIET-Modus

In diesem Modus wird die Klimaanlage mit rauscharmer Leistung durch niedrige Kompressorfrequenz und niedrige Lüfterdrehzahl arbeiten. Dieser Modus ist nur verfügbar für die Wechselrichter-Modelle.

Hinweis: Drücken Sie Taste MODUS. LÜFTER.SMART.SUPER, um den QUIET-Modus abzubrechen.

######### ECONOMY-Modus

In diesem Modus wird die Klimaanlage die Energiesparleistung durch geringere Betriebsfrequenz bieten.

######### UHR-Taste

############# Wie kann man die Echtzeit einstellen?

TIMER ON CLOCK

ca. 3 Sekunden.

Drücken Sie die Taste Ergebnis: Die Zeit blinkt auf dem LCD-Display

TIMER OFF8HEATTIMER ONCLOCK

Drücken

DIMMER ECONOMY

und TastenDrücken Sie die Ergebnis: Drücken Sie die Taste einmal, um die Zeiteinstellung um 1 Minute zu

TEMP.

TEMP.

TEMP. PRESS

erhöhen oder zu verringern. Drücken Sie die Taste für eineinhalb Sekunden, um die Zeiteinstellung um 10 Minute zu erhöhen oder zu verringern. Drücken Sie die Taste für eine längere Zeit, um die Zeiteinstellung um 1 Stunde zu erhöhen oder zu verringern.

SUPER FAN SPEED

TEMP.

TIMER ON CLOCK

erneut ca. 3 Sekunden.Drücken Sie die Taste

TIMER OFF8HEATTIMER ONCLOCK

Ergebnis: Die Echtzeit ist eingestellt.

Drücken

DIMMER ECONOMY

######### IFEEL-Modus

Der in der Fernbedienung eingebaute Temperatursensor ist aktiviert. Er kann seine Umgebungstemperatur erfassen und das Signal wieder in die Einheit übertragen, damit kann das Gerät die Temperatur einstellen, um den maximalen Komfort anzubieten.

############# Wie kann man den IFEEL-Modus abbrechen?

i FEEL

Drücken Sie die Taste für ca. 5 Sekunden. Ergebnis: Das Sendesignal in der Anzeige wird verschwinden,

FEEL SLEEP

1th

und die IFEEL-Funktion wird ausgeschaltet.

Hinweis: Die Standardeinstellung ist IFEEL activing.

############# Wie kann man den IFEEL-Modus einstellen?

i FEEL

Drücken Sie die Taste . Ergebnis: Die IFEEL-Funktion wird gestartet.

FEEL SLEEP

2th

######### Dimmer-Taste

Wie kann man DIMMER einstellen? Drücken Sie die Taste , um das Licht und die Anzeige in der Einheit auszuschalten.

DIMMER

Hinweis: Wenn das Licht aus ist, wird das Empfangssignal das Licht wieder einschalten.

TIMER OFF8HEATTIMER ONCLOCK

QUIET DIMMER ECONOMY

Drücken

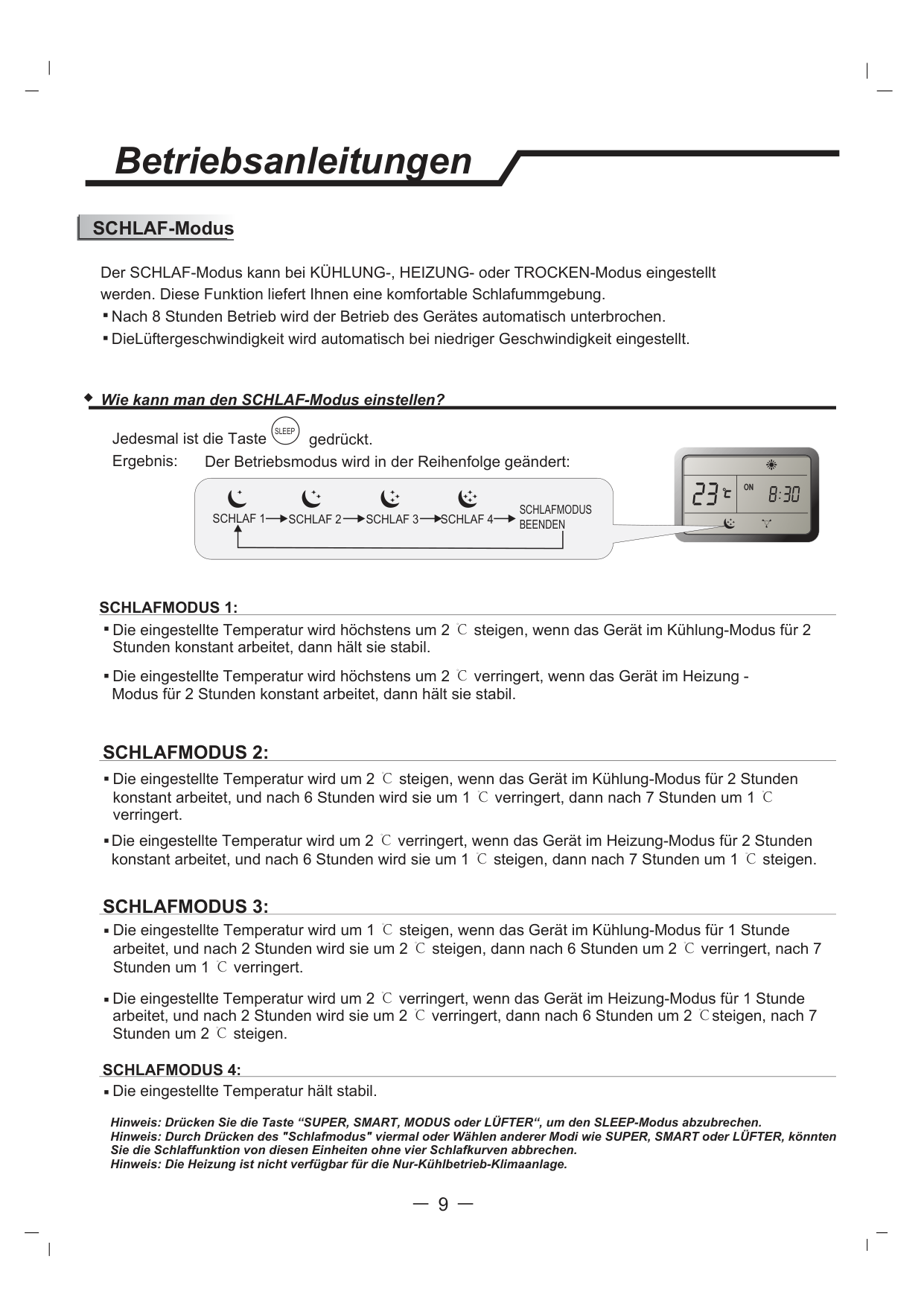

######### SCHLAF-Modus

Der SCHLAF-Modus kann bei KÜHLUNG-, HEIZUNG- oder TROCKEN-Modus eingestellt werden. Diese Funktion liefert Ihnen eine komfortable Schlafummgebung.

Nach 8 Stunden Betrieb wird der Betrieb des Gerätes automatisch unterbrochen. DieLüftergeschwindigkeit wird automatisch bei niedriger Geschwindigkeit eingestellt.

Wie kann man den SCHLAF-Modus einstellen?

SLEEP

Jedesmal ist die Taste gedrückt. Ergebnis:

Der Betriebsmodus wird in der Reihenfolge geändert:

ON

SCHLAFMODUS BEENDENSCHLAF 4SCHLAF 1

SCHLAF 2 SCHLAF 3

Die eingestellte Temperatur wird um 2 ℃ steigen, wenn das Gerät im Kühlung-Modus für 2 Stunden konstant arbeitet, und nach 6 Stunden wird sie um 1 ℃ verringert, dann nach 7 Stunden um 1 ℃ verringert.

Die eingestellte Temperatur wird um 2 ℃ verringert, wenn das Gerät im Heizung-Modus für 2 Stunden konstant arbeitet, und nach 6 Stunden wird sie um 1 ℃ steigen, dann nach 7 Stunden um 1 ℃ steigen.

Die eingestellte Temperatur wird um 2 ℃ verringert, wenn das Gerät im Heizung-Modus für 1 Stunde arbeitet, und nach 2 Stunden wird sie um 2 ℃ verringert, dann nach 6 Stunden um 2 ℃steigen, nach 7

Die eingestellte Temperatur hält stabil.

Die eingestellte Temperatur wird höchstens um 2 ℃ steigen, wenn das Gerät im Kühlung-Modus für 2 Stunden konstant arbeitet, dann hält sie stabil.

Die eingestellte Temperatur wird höchstens um 2 ℃ verringert, wenn das Gerät im Heizung Modus für 2 Stunden konstant arbeitet, dann hält sie stabil.

Hinweis: Drücken Sie die Taste “SUPER, SMART, MODUS oder LÜFTER“, um den SLEEP-Modus abzubrechen. Hinweis: Durch Drücken des "Schlafmodus" viermal oder Wählen anderer Modi wie SUPER, SMART oder LÜFTER, könnten Sie die Schlaffunktion von diesen Einheiten ohne vier Schlafkurven abbrechen. Hinweis: Die Heizung ist nicht verfügbar für die Nur-Kühlbetrieb-Klimaanlage.

################## Version No.1822041-02
