GE Profile Series

GE Appliances Refrigerators Side by side Réfrigérateurs Côte à côte Refrigeradores Lado a lado Part No. 162D9617P006 Pub. No. 49-6996 6-98 CG Profile Models 24 Built-In Style, 28 and 30 Owner’s Manual Modèle Profile encastrable 24, Modèles Profile 28 et 30 Manuel d’utilisation Modelo Profile 24 empotrado, Modelos Profile 28 y 30 Manual del propietario English section begins on page 2 La section française commence à la page 40 La sección en español empieza en la página 74

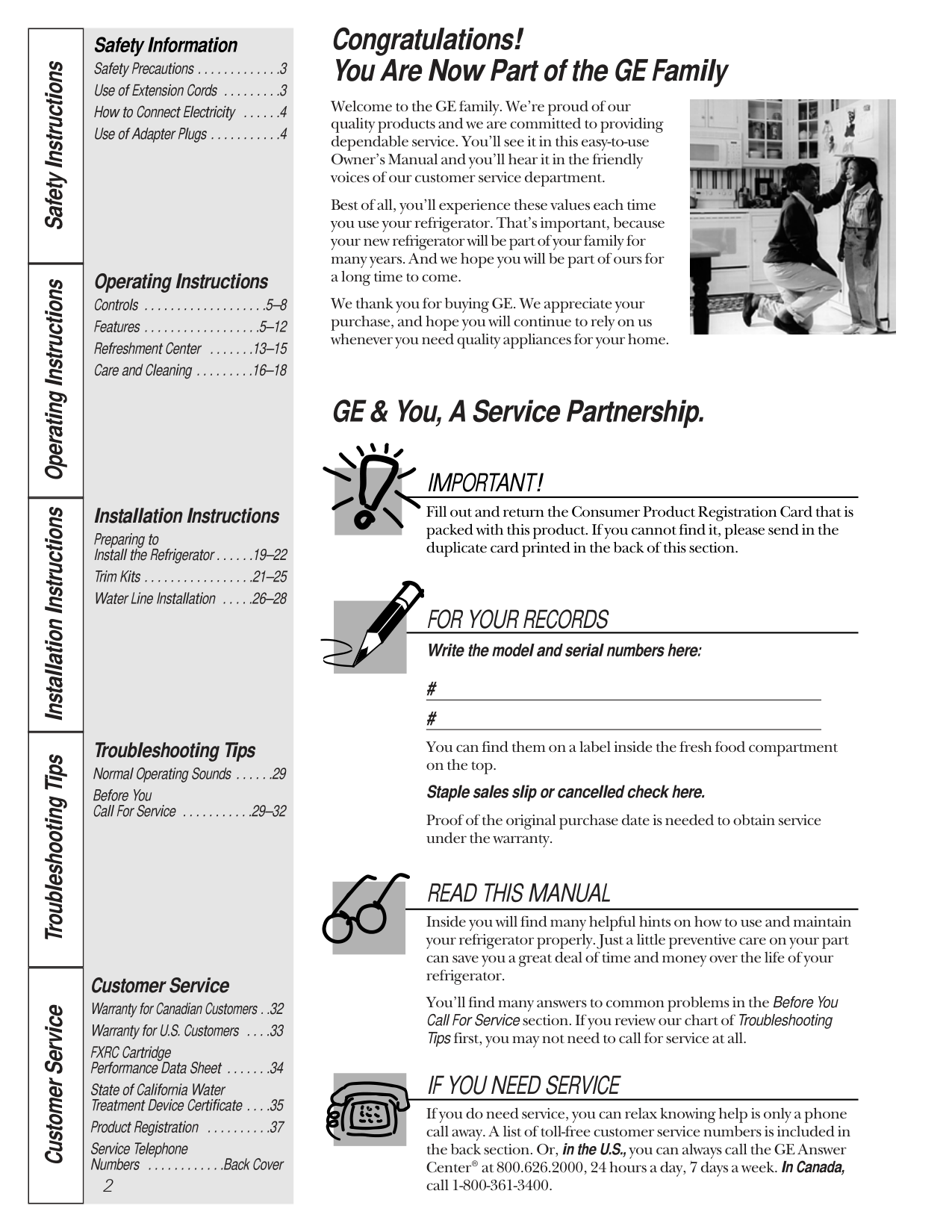

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Congratulations! You Are Now Part of the GE Family Welcome to the GE family. We’re proud of our quality products and we are committed to providing dependable service. You’ll see it in this easy-to-use Owner’s Manual and you’ll hear it in the friendly voices of our customer service department. Best of all, you’ll experience these values each time you use your refrigerator. That’s important, because your new refrigerator will be part of your family for many years. And we hope you will be part of ours for a long time to come. We thank you for buying GE. We appreciate your purchase, and hope you will continue to rely on us whenever you need quality appliances for your home. GE & You, A Service Partnership. Safety Information Safety Precautions . . . . . . . . . . . . .3 Use of Extension Cords . . . . . . . . .3 How to Connect Electricity . . . . . .4 Use of Adapter Plugs . . . . . . . . . . .4 Operating Instructions Controls . . . . . . . . . . . . . . . . . . .5–8 Features . . . . . . . . . . . . . . . . . .5–12 Refreshment Center . . . . . . .13–15 Care and Cleaning . . . . . . . . .16–18 Installation Instructions Preparing to Install the Refrigerator . . . . . .19–22 Trim Kits . . . . . . . . . . . . . . . . .21–25 Water Line Installation . . . . .26–28 Troubleshooting Tips Normal Operating Sounds . . . . . .29 Before You Call For Service . . . . . . . . . . .29–32 Customer Service Warranty for Canadian Customers . .32 Warranty for U.S. Customers . . . .33 FXRC Cartridge Performance Data Sheet . . . . . . .34 State of California Water Treatment Device Certificate . . . .35 Product Registration . . . . . . . . . .37 Service Telephone Numbers . . . . . . . . . . . .Back Cover

For Your Records

Read This Manual

If You Need Service

Important!

3 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions

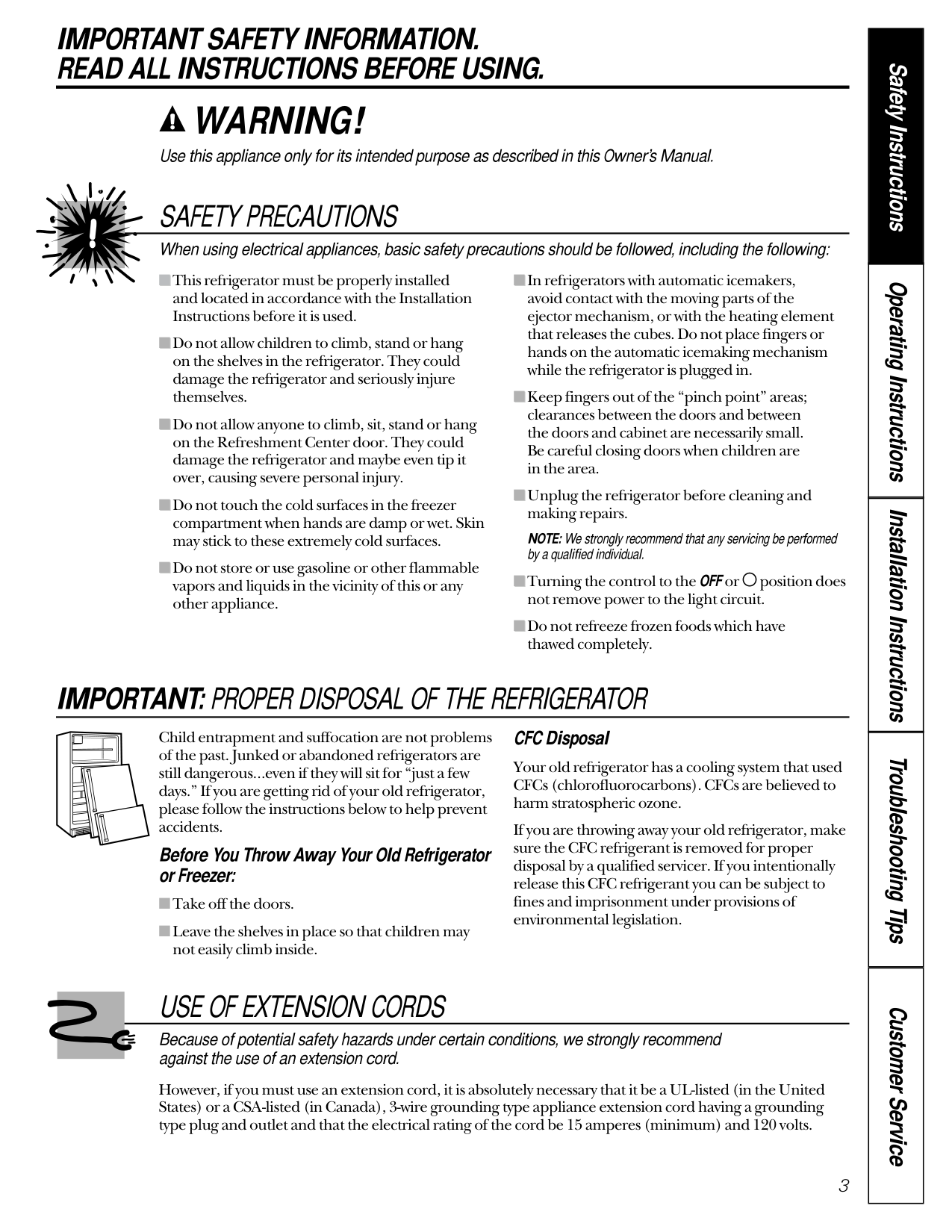

Important Safety Information.

Read All Instructions Before Using.

Warning!

Safety Precautions

I

I

I

I

I

I

I

I

I

I

Important: Proper Disposal Of The Refrigerator

Use Of Extension Cords

4 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions

Important Safety Information.

Read All Instructions Before Using.

Warning!

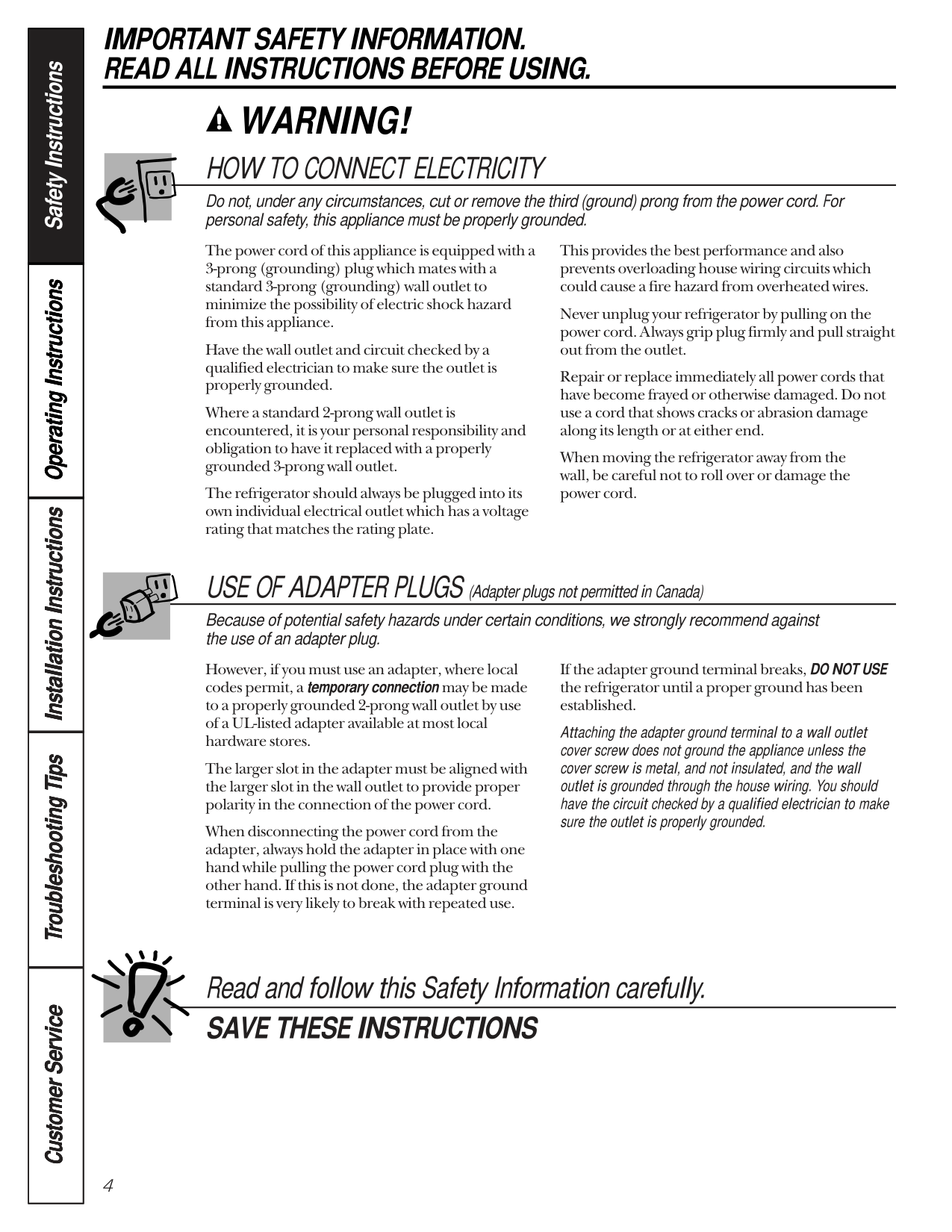

How To Connect Electricity

Save These Instructions

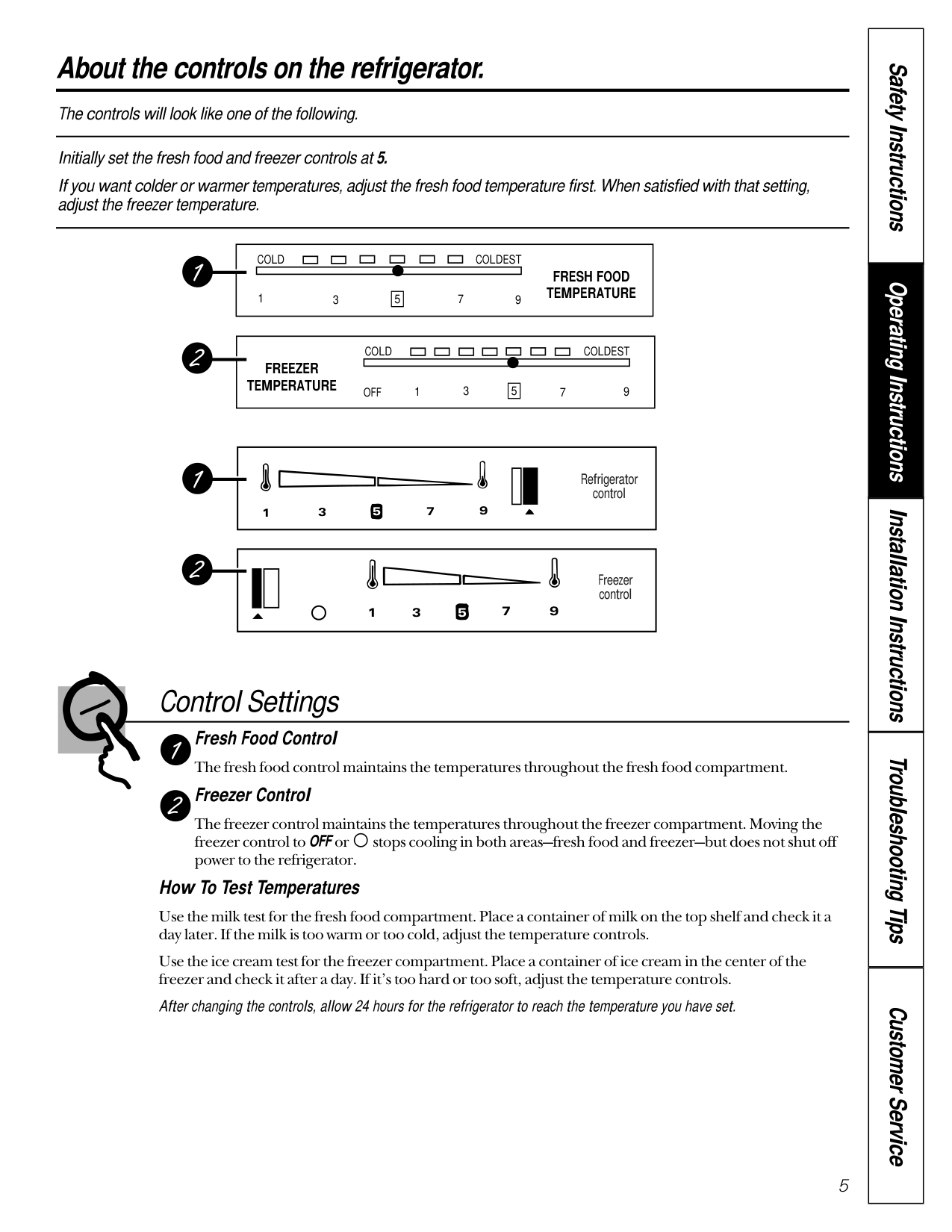

1 3 5 7 9 1 3 5 9 7 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions About the controls on the refrigerator. Control Settings Fresh Food Control The fresh food control maintains the temperatures throughout the fresh food compartment. Freezer Control The freezer control maintains the temperatures throughout the freezer compartment. Moving the freezer control to OFF or stops cooling in both areas—fresh food and freezer—but does not shut off power to the refrigerator. How To Test Temperatures Use the milk test for the fresh food compartment. Place a container of milk on the top shelf and check it a day later. If the milk is too warm or too cold, adjust the temperature controls. Use the ice cream test for the freezer compartment. Place a container of ice cream in the center of the freezer and check it after a day. If it’s too hard or too soft, adjust the temperature controls. After changing the controls, allow 24 hours for the refrigerator to reach the temperature you have set. Initially set the fresh food and freezer controls at 5. If you want colder or warmer temperatures, adjust the fresh food temperature first. When satisfied with that setting, adjust the freezer temperature. The controls will look like one of the following. 5 Refrigerator control Freezer control 1 3 7 9 5

Cold

Fresh Food

Temperature

Coldest

Freezer

Temperature

Coldest

Off

Cold

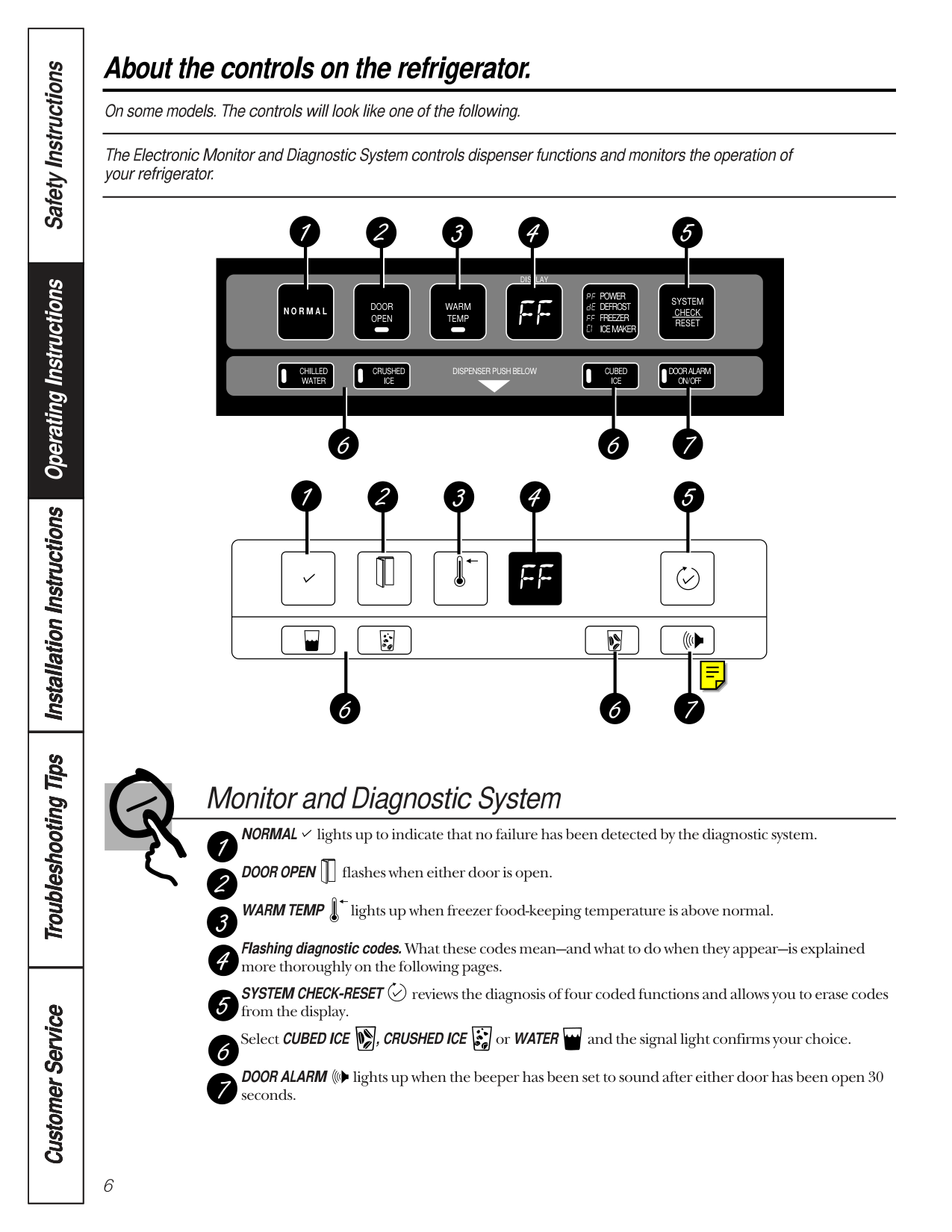

6 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions About the controls on the refrigerator. Monitor and Diagnostic System NORMAL lights up to indicate that no failure has been detected by the diagnostic system. DOOR OPEN flashes when either door is open. WARM TEMP lights up when freezer food-keeping temperature is above normal. Flashing diagnostic codes. What these codes mean—and what to do when they appear—is explained more thoroughly on the following pages.

System Check-Reset

Door Alarm

Door

Open

Warm

Temp

N O R M A L

Power

Defrost

Freezer

Ice Maker

System

Check

Reset

Display

Door Alarm

On/Off

Cubed

Ice

Crushed

Ice

Chilled

Water

Dispenser Push Below

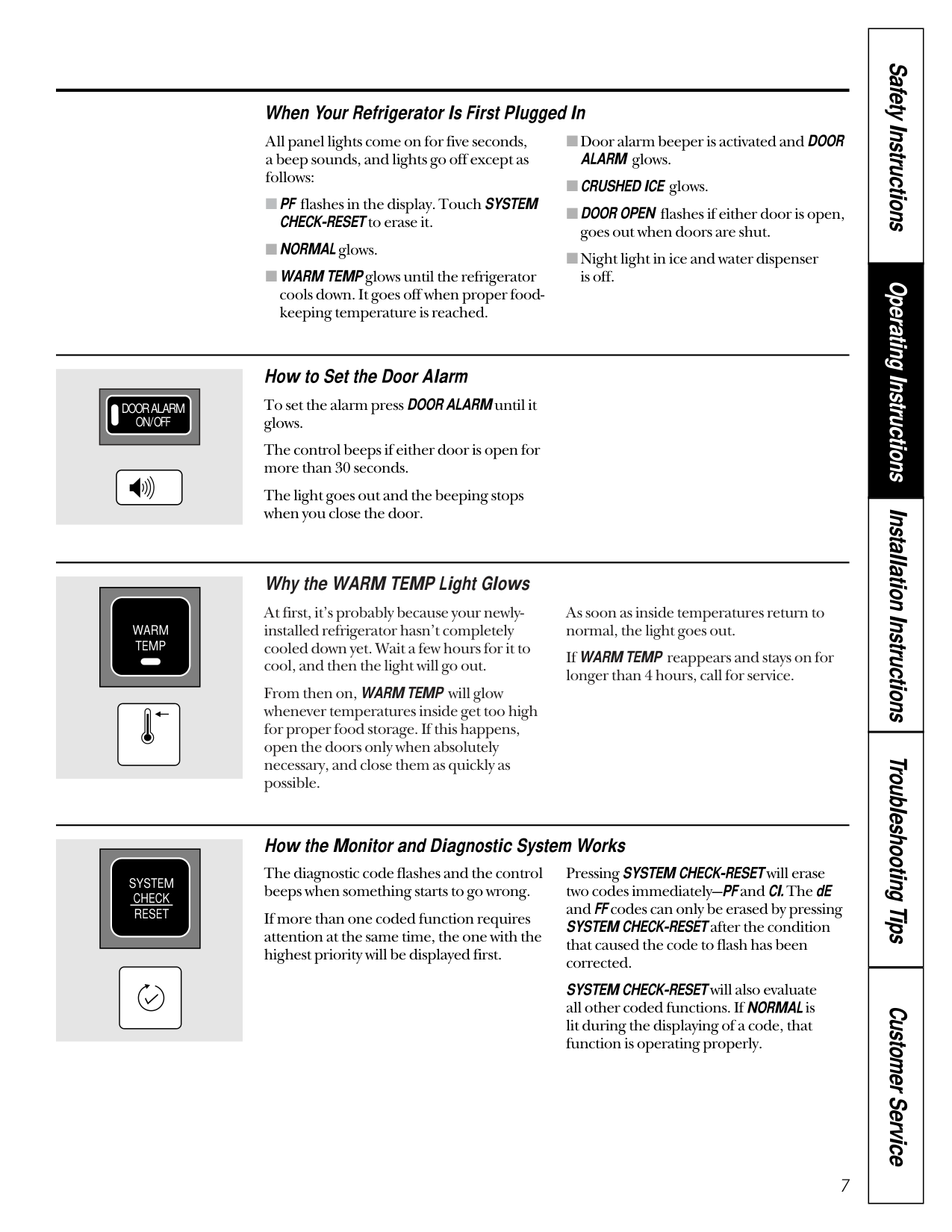

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions 7 When Your Refrigerator Is First Plugged In How the Monitor and Diagnostic System Works All panel lights come on for five seconds, a beep sounds, and lights go off except as follows: IPF flashes in the display. Touch SYSTEM CHECK-RESET to erase it. INORMAL glows. IWARM TEMP glows until the refrigerator cools down. It goes off when proper food- keeping temperature is reached. IDoor alarm beeper is activated and DOOR ALARM glows. ICRUSHED ICE glows. IDOOR OPEN flashes if either door is open, goes out when doors are shut. INight light in ice and water dispenser is off. How to Set the Door Alarm To set the alarm press DOOR ALARM until it glows. The control beeps if either door is open for more than 30 seconds. The light goes out and the beeping stops when you close the door.

Door Alarm

On/Off

Warm

Temp

System

Check

Reset

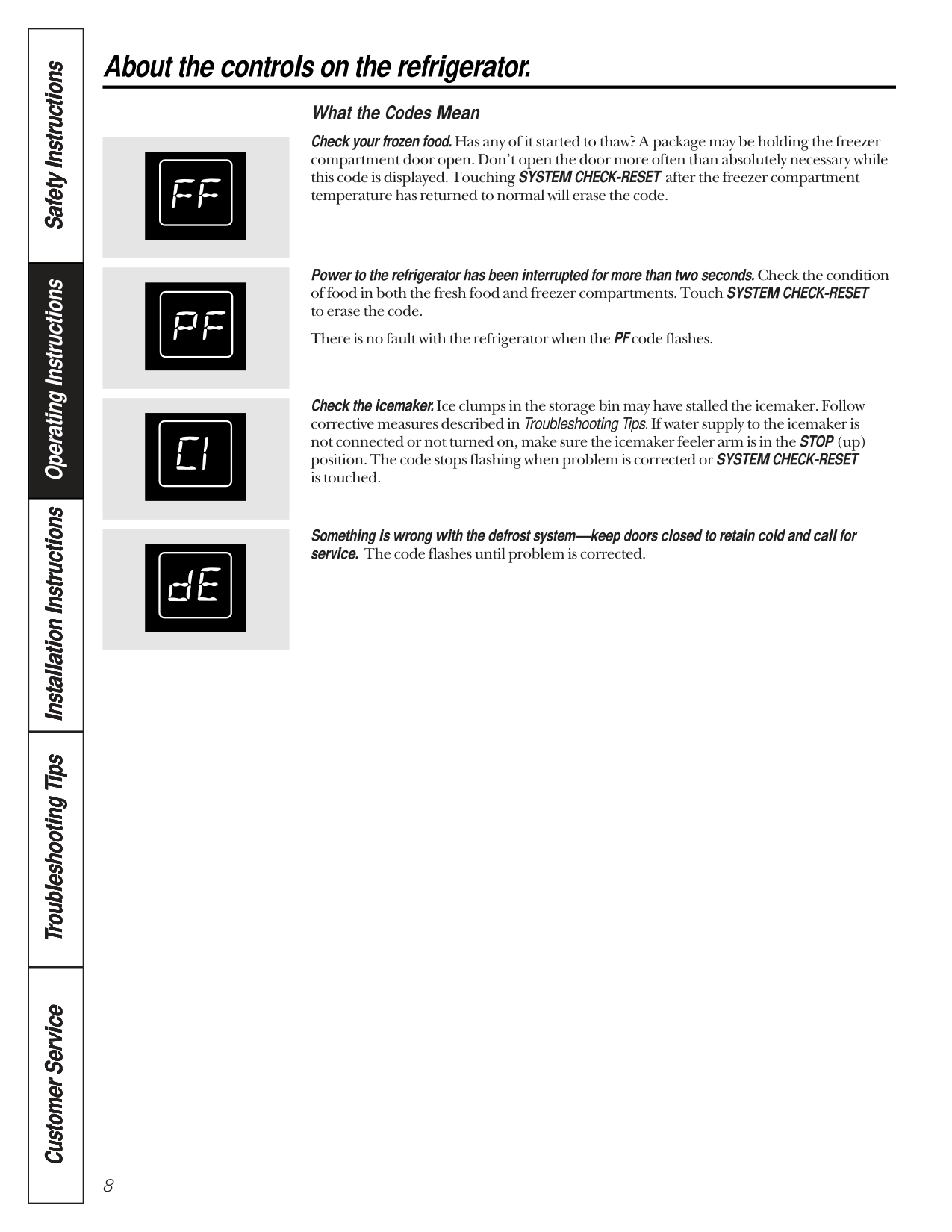

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions About the controls on the refrigerator. 8 What the Codes Mean Check your frozen food. Has any of it started to thaw? A package may be holding the freezer compartment door open. Don’t open the door more often than absolutely necessary while this code is displayed. Touching SYSTEM CHECK-RESET after the freezer compartment temperature has returned to normal will erase the code. Power to the refrigerator has been interrupted for more than two seconds. Check the condition of food in both the fresh food and freezer compartments. Touch SYSTEM CHECK-RESET to erase the code. There is no fault with the refrigerator when the PF code flashes. Check the icemaker. Ice clumps in the storage bin may have stalled the icemaker. Follow corrective measures described in Troubleshooting Tips. If water supply to the icemaker is not connected or not turned on, make sure the icemaker feeler arm is in the STOP (up) position. The code stops flashing when problem is corrected or SYSTEM CHECK-RESET is touched. Something is wrong with the defrost system—keep doors closed to retain cold and call for service. The code flashes until problem is corrected.

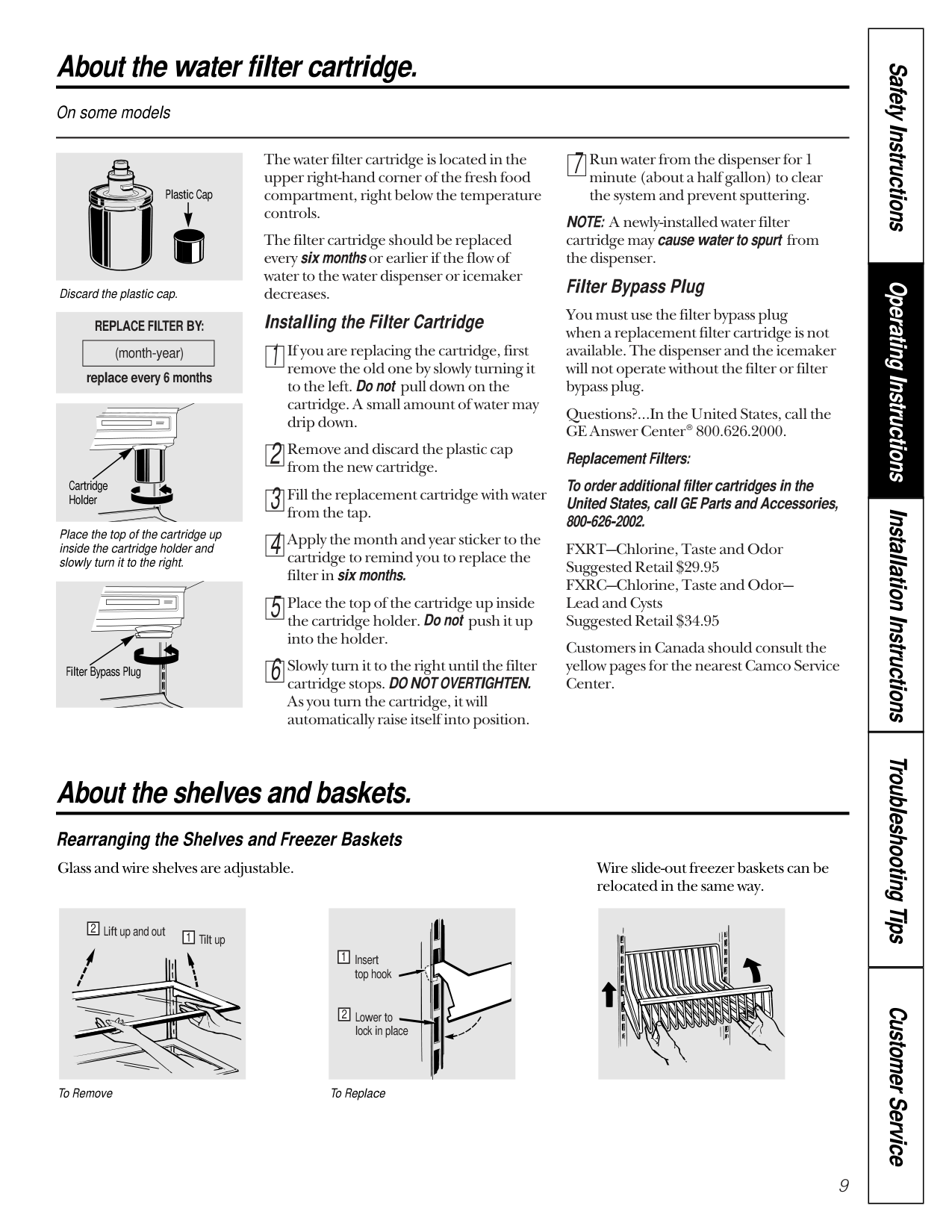

About the water filter cartridge. On some models Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions About the shelves and baskets. Rearranging the Shelves and Freezer Baskets Glass and wire shelves are adjustable. Wire slide-out freezer baskets can be relocated in the same way. To Remove To Replace Lift up and out 2 Insert top hook 1 Lower to lock in place 2 Tilt up 1 The water filter cartridge is located in the upper right-hand corner of the fresh food compartment, right below the temperature controls. The filter cartridge should be replaced every six months or earlier if the flow of water to the water dispenser or icemaker decreases. Installing the Filter Cartridge If you are replacing the cartridge, first remove the old one by slowly turning it to the left. Do not pull down on the cartridge. A small amount of water may drip down. Remove and discard the plastic cap from the new cartridge. Fill the replacement cartridge with water from the tap. Apply the month and year sticker to the cartridge to remind you to replace the filter in six months. Place the top of the cartridge up inside the cartridge holder. Do not push it up into the holder. Slowly turn it to the right until the filter cartridge stops. DO NOT OVERTIGHTEN. As you turn the cartridge, it will automatically raise itself into position. Run water from the dispenser for 1 minute (about a half gallon) to clear the system and prevent sputtering. NOTE: A newly-installed water filter cartridge may cause water to spurt from the dispenser. Filter Bypass Plug You must use the filter bypass plug when a replacement filter cartridge is not available. The dispenser and the icemaker will not operate without the filter or filter bypass plug. Questions?…In the United States, call the GE Answer Center® 800.626.2000. Replacement Filters: To order additional filter cartridges in the United States, call GE Parts and Accessories, 800-626-2002. FXRT—Chlorine, Taste and Odor Suggested Retail $29.95 FXRC—Chlorine, Taste and Odor— Lead and Cysts Suggested Retail $34.95 Customers in Canada should consult the yellow pages for the nearest Camco Service Center. 7 6 5 4 3 2 1 Plastic Cap Discard the plastic cap. Place the top of the cartridge up inside the cartridge holder and slowly turn it to the right. Filter Bypass Plug Cartridge Holder

Replace Filter By:

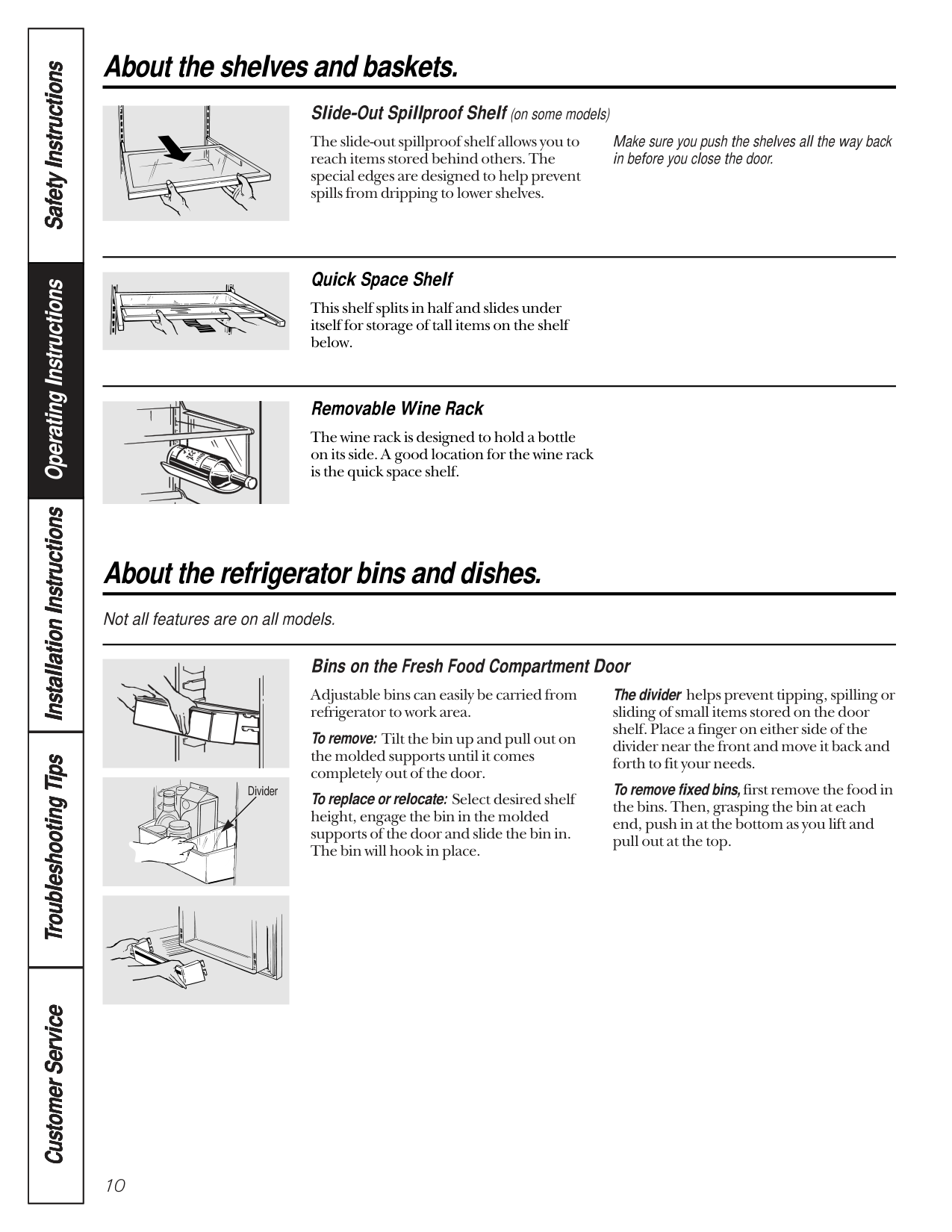

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions About the shelves and baskets. 10 Slide-Out Spillproof Shelf (on some models) The slide-out spillproof shelf allows you to reach items stored behind others. The special edges are designed to help prevent spills from dripping to lower shelves. Make sure you push the shelves all the way back in before you close the door. Quick Space Shelf This shelf splits in half and slides under itself for storage of tall items on the shelf below. Removable Wine Rack The wine rack is designed to hold a bottle on its side. A good location for the wine rack is the quick space shelf. About the refrigerator bins and dishes. Not all features are on all models. Bins on the Fresh Food Compartment Door Adjustable bins can easily be carried from refrigerator to work area. To remove: Tilt the bin up and pull out on the molded supports until it comes completely out of the door. To replace or relocate: Select desired shelf height, engage the bin in the molded supports of the door and slide the bin in. The bin will hook in place. The divider helps prevent tipping, spilling or sliding of small items stored on the door shelf. Place a finger on either side of the divider near the front and move it back and forth to fit your needs. To remove fixed bins, first remove the food in the bins. Then, grasping the bin at each end, push in at the bottom as you lift and pull out at the top. Divider

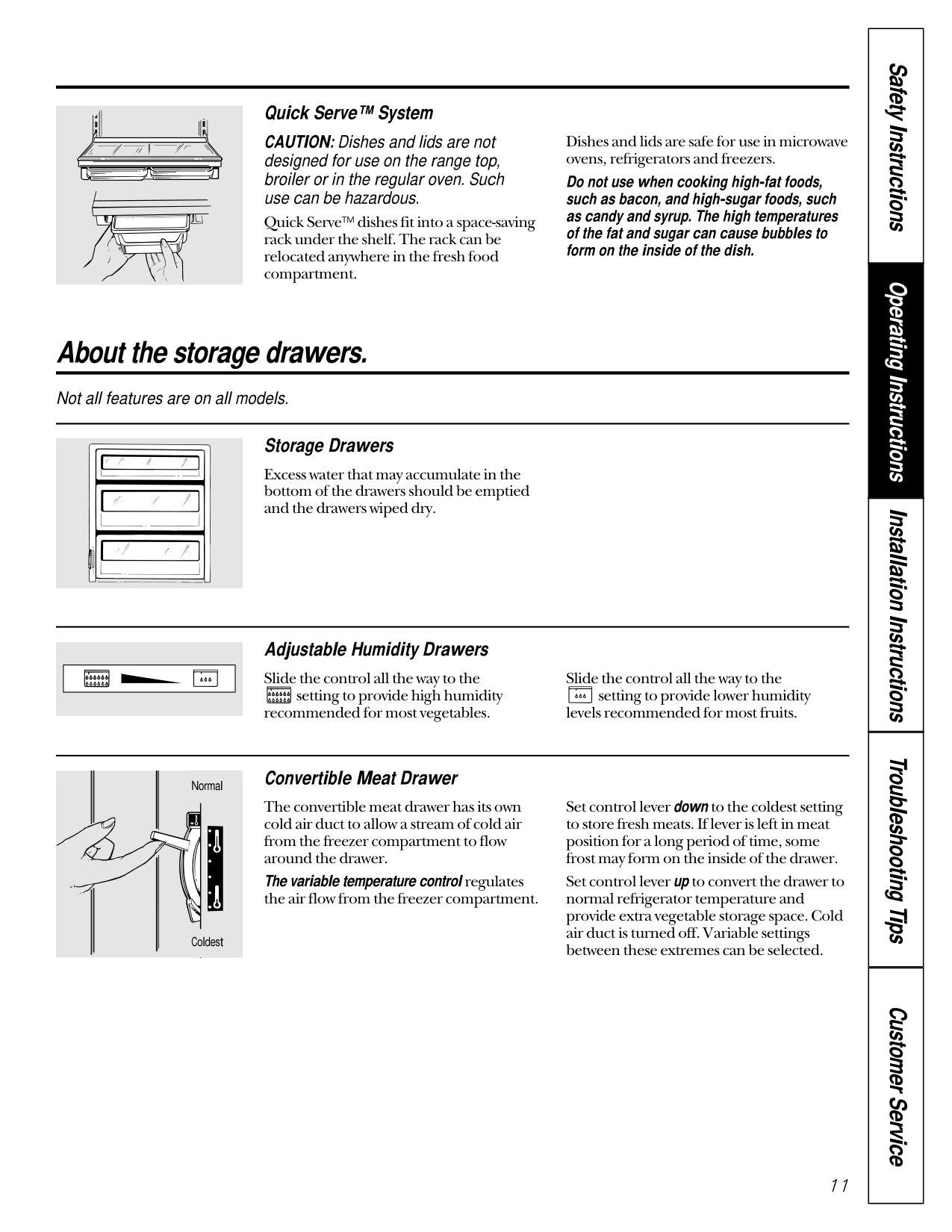

About the storage drawers. Not all features are on all models. Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Quick Serve™ System CAUTION: Dishes and lids are not designed for use on the range top, broiler or in the regular oven. Such use can be hazardous. Quick Serve™ dishes fit into a space-saving rack under the shelf. The rack can be relocated anywhere in the fresh food compartment. Dishes and lids are safe for use in microwave ovens, refrigerators and freezers. Do not use when cooking high-fat foods, such as bacon, and high-sugar foods, such as candy and syrup. The high temperatures of the fat and sugar can cause bubbles to form on the inside of the dish. Storage Drawers Excess water that may accumulate in the bottom of the drawers should be emptied and the drawers wiped dry. Adjustable Humidity Drawers Slide the control all the way to the setting to provide high humidity recommended for most vegetables. Slide the control all the way to the setting to provide lower humidity levels recommended for most fruits. Convertible Meat Drawer The convertible meat drawer has its own cold air duct to allow a stream of cold air from the freezer compartment to flow around the drawer. The variable temperature control regulates the air flow from the freezer compartment. Set control lever down to the coldest setting to store fresh meats. If lever is left in meat position for a long period of time, some frost may form on the inside of the drawer. Set control lever up to convert the drawer to normal refrigerator temperature and provide extra vegetable storage space. Cold air duct is turned off. Variable settings between these extremes can be selected. Normal Coldest 11

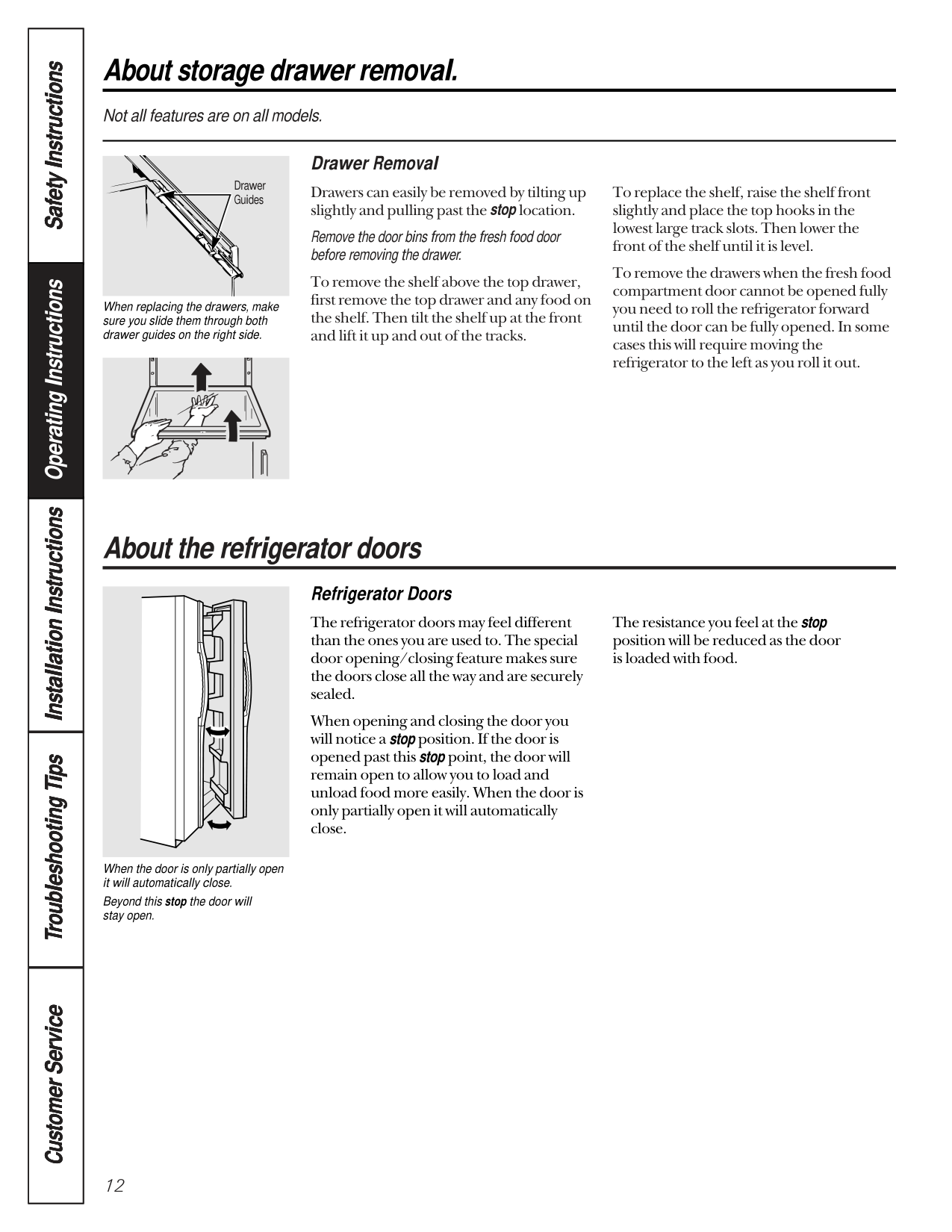

12 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions About storage drawer removal. Not all features are on all models. About the refrigerator doors Drawer Removal Drawers can easily be removed by tilting up slightly and pulling past the stop location. Remove the door bins from the fresh food door before removing the drawer. To remove the shelf above the top drawer, first remove the top drawer and any food on the shelf. Then tilt the shelf up at the front and lift it up and out of the tracks. To replace the shelf, raise the shelf front slightly and place the top hooks in the lowest large track slots. Then lower the front of the shelf until it is level. To remove the drawers when the fresh food compartment door cannot be opened fully you need to roll the refrigerator forward until the door can be fully opened. In some cases this will require moving the refrigerator to the left as you roll it out. When replacing the drawers, make sure you slide them through both drawer guides on the right side. Drawer Guides Refrigerator Doors The refrigerator doors may feel different than the ones you are used to. The special door opening/closing feature makes sure the doors close all the way and are securely sealed. When opening and closing the door you will notice a stop position. If the door is opened past this stop point, the door will remain open to allow you to load and unload food more easily. When the door is only partially open it will automatically close. The resistance you feel at the stop position will be reduced as the door is loaded with food. When the door is only partially open it will automatically close. Beyond this stop the door will stay open.

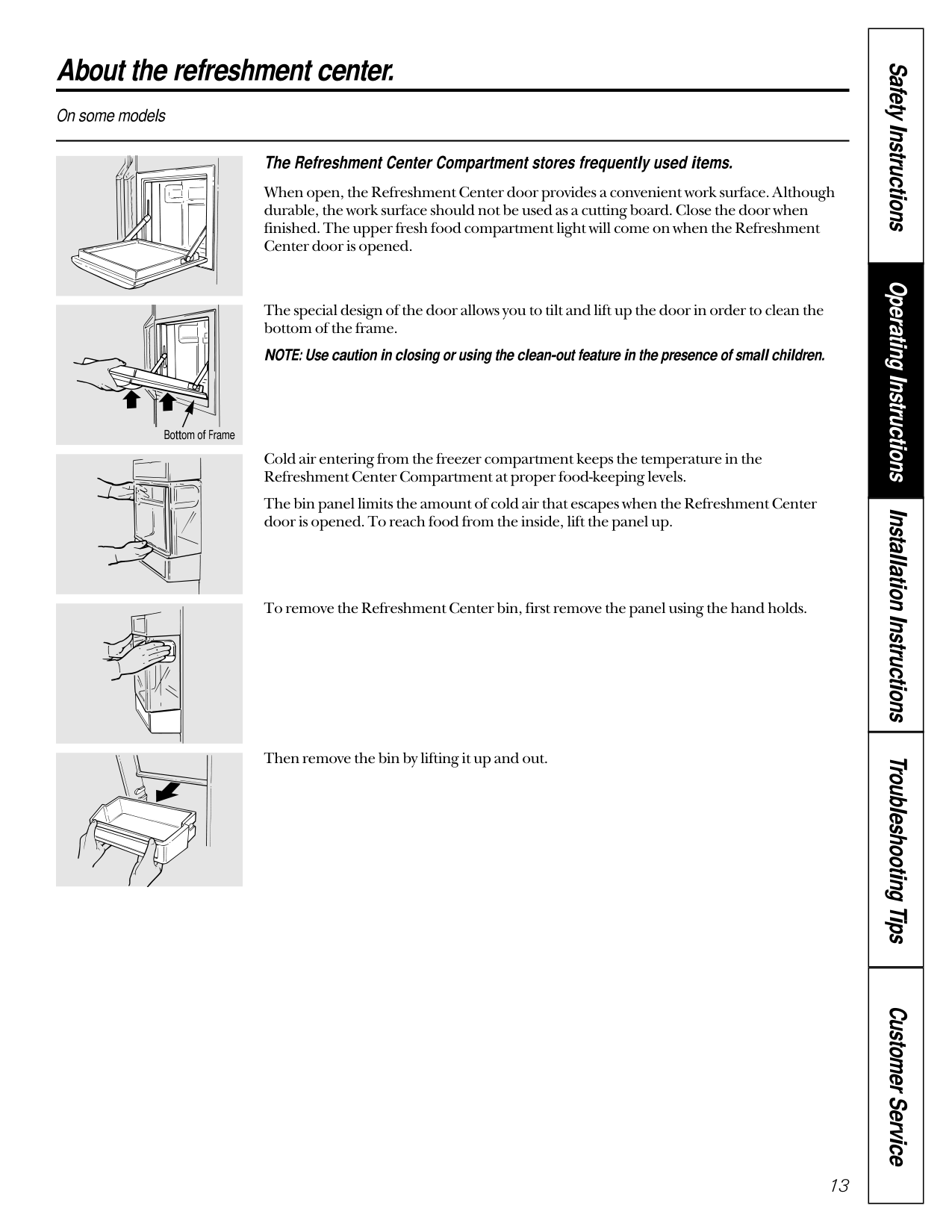

13 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions About the refreshment center. On some models The Refreshment Center Compartment stores frequently used items. When open, the Refreshment Center door provides a convenient work surface. Although durable, the work surface should not be used as a cutting board. Close the door when finished. The upper fresh food compartment light will come on when the Refreshment Center door is opened. The special design of the door allows you to tilt and lift up the door in order to clean the bottom of the frame. NOTE: Use caution in closing or using the clean-out feature in the presence of small children. Cold air entering from the freezer compartment keeps the temperature in the Refreshment Center Compartment at proper food-keeping levels. The bin panel limits the amount of cold air that escapes when the Refreshment Center door is opened. To reach food from the inside, lift the panel up. To remove the Refreshment Center bin, first remove the panel using the hand holds. Then remove the bin by lifting it up and out. Bottom of Frame

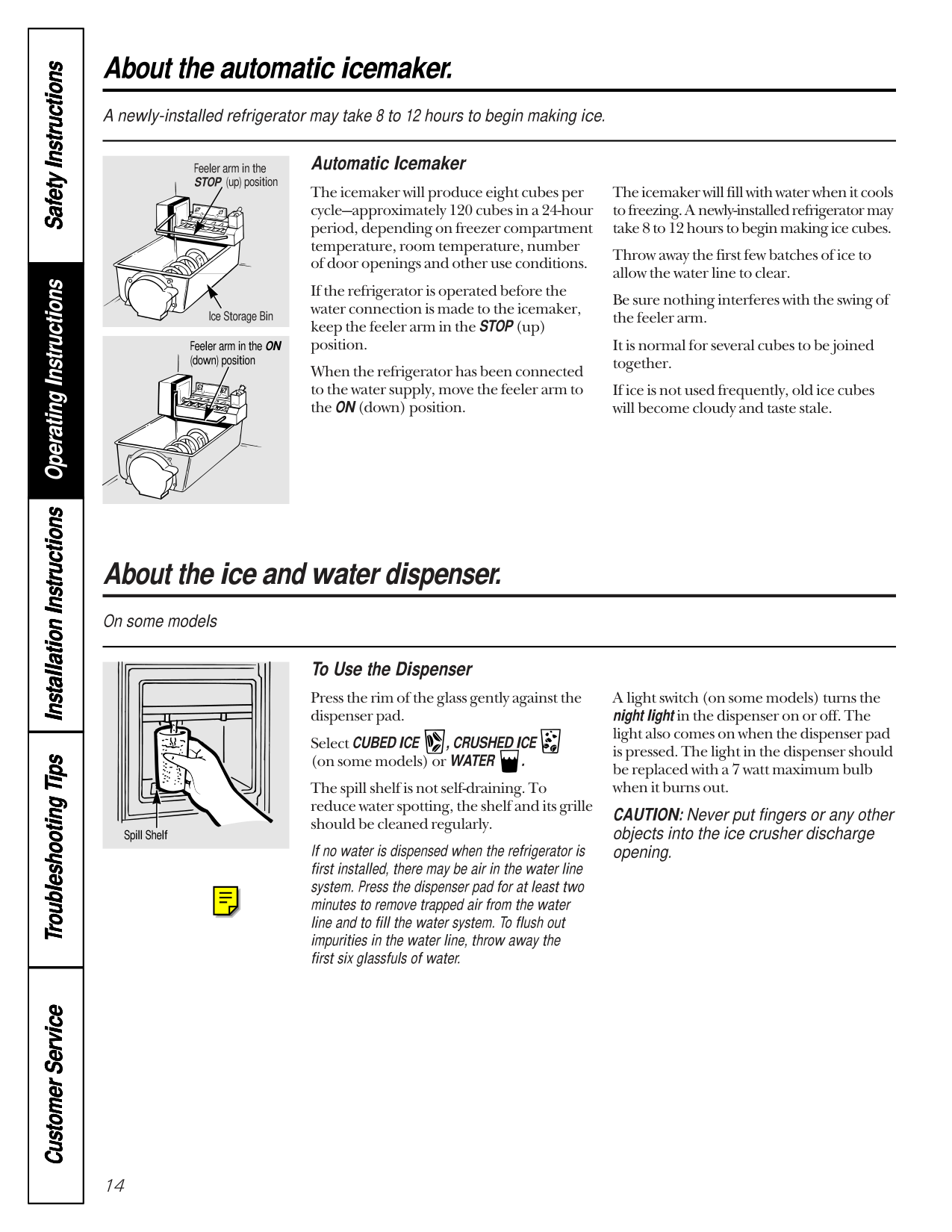

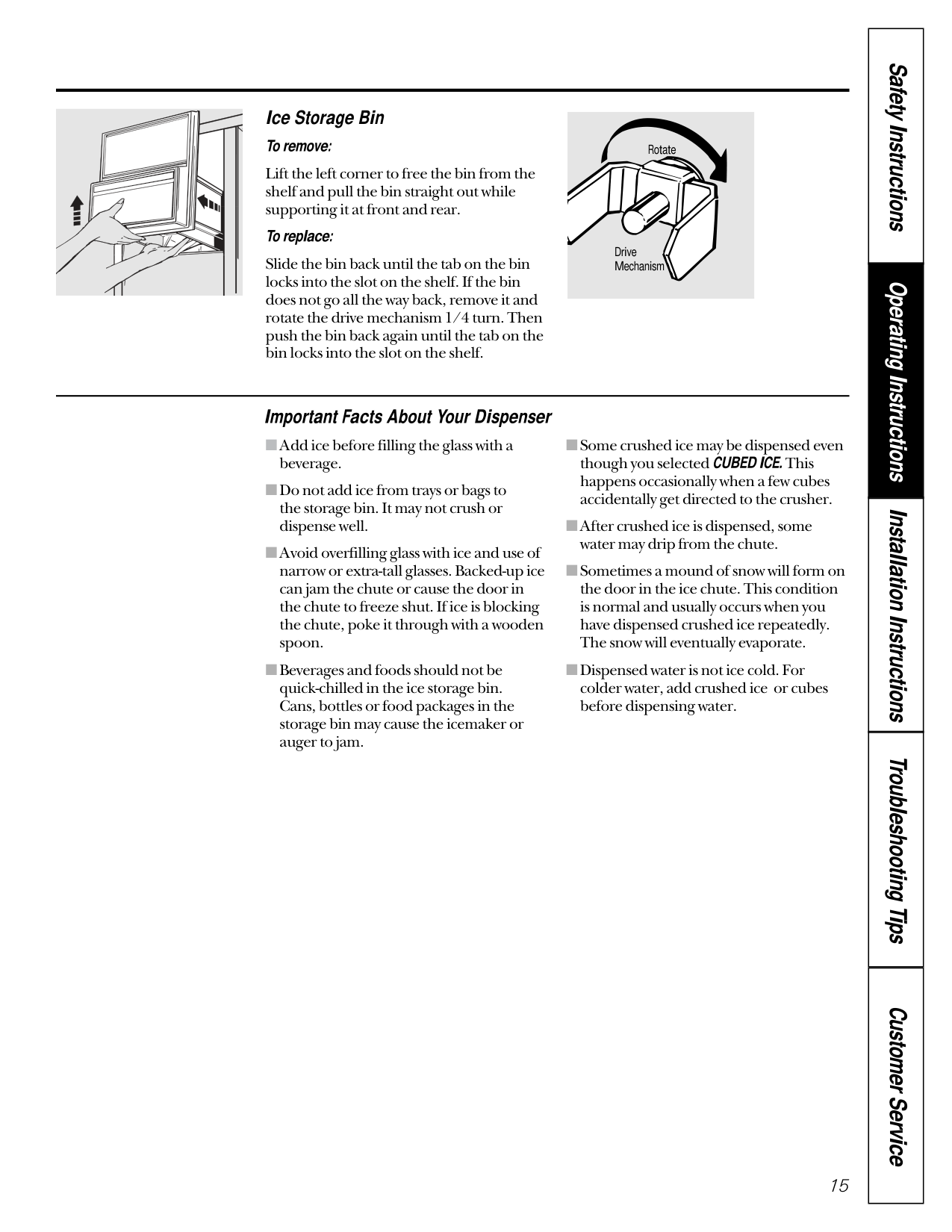

Automatic Icemaker The icemaker will produce eight cubes per cycle—approximately 120 cubes in a 24-hour period, depending on freezer compartment temperature, room temperature, number of door openings and other use conditions. If the refrigerator is operated before the water connection is made to the icemaker, keep the feeler arm in the STOP (up) position. When the refrigerator has been connected to the water supply, move the feeler arm to the ON (down) position. The icemaker will fill with water when it cools to freezing. A newly-installed refrigerator may take 8 to 12 hours to begin making ice cubes. Throw away the first few batches of ice to allow the water line to clear. Be sure nothing interferes with the swing of the feeler arm. It is normal for several cubes to be joined together. If ice is not used frequently, old ice cubes will become cloudy and taste stale. Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions About the automatic icemaker. A newly-installed refrigerator may take 8 to 12 hours to begin making ice. Ice Storage Bin Feeler arm in the STOP (up) position Feeler arm in the ON (down) position 14 About the ice and water dispenser. On some models To Use the Dispenser Press the rim of the glass gently against the dispenser pad. Select CUBED ICE , CRUSHED ICE (on some models) or WATER . The spill shelf is not self-draining. To reduce water spotting, the shelf and its grille should be cleaned regularly. If no water is dispensed when the refrigerator is first installed, there may be air in the water line system. Press the dispenser pad for at least two minutes to remove trapped air from the water line and to fill the water system. To flush out impurities in the water line, throw away the first six glassfuls of water. A light switch (on some models) turns the night light in the dispenser on or off. The light also comes on when the dispenser pad is pressed. The light in the dispenser should be replaced with a 7 watt maximum bulb when it burns out. CAUTION: Never put fingers or any other objects into the ice crusher discharge opening. Spill Shelf

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Ice Storage Bin To remove: Lift the left corner to free the bin from the shelf and pull the bin straight out while supporting it at front and rear. To replace: Slide the bin back until the tab on the bin locks into the slot on the shelf. If the bin does not go all the way back, remove it and rotate the drive mechanism 1/4 turn. Then push the bin back again until the tab on the bin locks into the slot on the shelf. Rotate Drive Mechanism Important Facts About Your Dispenser IAdd ice before filling the glass with a beverage. IDo not add ice from trays or bags to the storage bin. It may not crush or dispense well. IAvoid overfilling glass with ice and use of narrow or extra-tall glasses. Backed-up ice can jam the chute or cause the door in the chute to freeze shut. If ice is blocking the chute, poke it through with a wooden spoon. IBeverages and foods should not be quick-chilled in the ice storage bin. Cans, bottles or food packages in the storage bin may cause the icemaker or auger to jam. ISome crushed ice may be dispensed even though you selected CUBED ICE. This happens occasionally when a few cubes accidentally get directed to the crusher. IAfter crushed ice is dispensed, some water may drip from the chute. ISometimes a mound of snow will form on the door in the ice chute. This condition is normal and usually occurs when you have dispensed crushed ice repeatedly. The snow will eventually evaporate. IDispensed water is not ice cold. For colder water, add crushed ice or cubes before dispensing water. 15

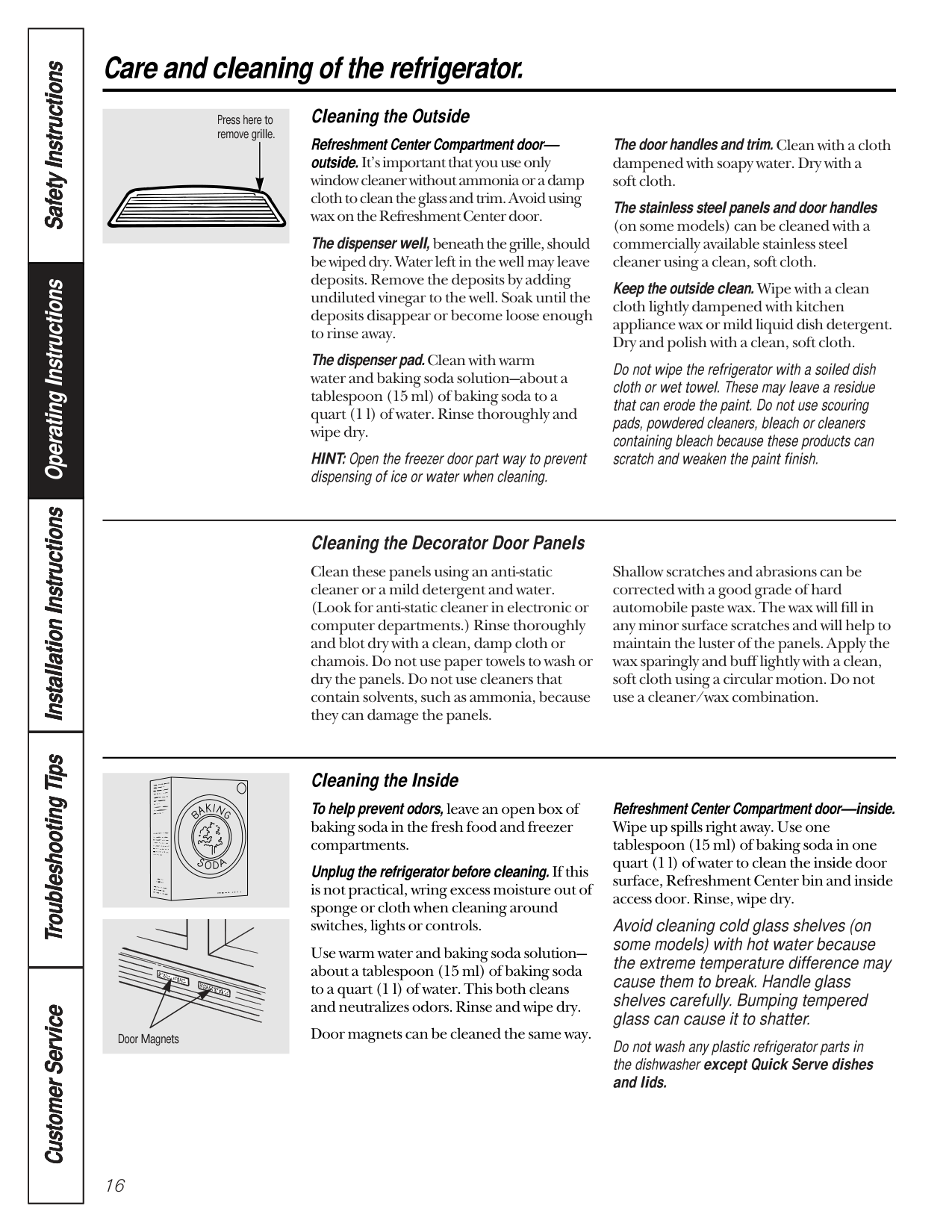

16 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Care and cleaning of the refrigerator. Cleaning the Outside Refreshment Center Compartment door— outside. It’s important that you use only window cleaner without ammonia or a damp cloth to clean the glass and trim. Avoid using wax on the Refreshment Center door. The dispenser well, beneath the grille, should be wiped dry. Water left in the well may leave deposits. Remove the deposits by adding undiluted vinegar to the well. Soak until the deposits disappear or become loose enough to rinse away. The dispenser pad. Clean with warm water and baking soda solution—about a tablespoon (15 ml) of baking soda to a quart (1 l) of water. Rinse thoroughly and wipe dry. HINT: Open the freezer door part way to prevent dispensing of ice or water when cleaning. The door handles and trim. Clean with a cloth dampened with soapy water. Dry with a soft cloth. The stainless steel panels and door handles (on some models) can be cleaned with a commercially available stainless steel cleaner using a clean, soft cloth. Keep the outside clean. Wipe with a clean cloth lightly dampened with kitchen appliance wax or mild liquid dish detergent. Dry and polish with a clean, soft cloth. Do not wipe the refrigerator with a soiled dish cloth or wet towel. These may leave a residue that can erode the paint. Do not use scouring pads, powdered cleaners, bleach or cleaners containing bleach because these products can scratch and weaken the paint finish. Press here to remove grille. Cleaning the Inside To help prevent odors, leave an open box of baking soda in the fresh food and freezer compartments. Unplug the refrigerator before cleaning. If this is not practical, wring excess moisture out of sponge or cloth when cleaning around switches, lights or controls. Use warm water and baking soda solution— about a tablespoon (15 ml) of baking soda to a quart (1 l) of water. This both cleans and neutralizes odors. Rinse and wipe dry. Door magnets can be cleaned the same way. Refreshment Center Compartment door—inside. Wipe up spills right away. Use one tablespoon (15 ml) of baking soda in one quart (1 l) of water to clean the inside door surface, Refreshment Center bin and inside access door. Rinse, wipe dry. Avoid cleaning cold glass shelves (on some models) with hot water because the extreme temperature difference may cause them to break. Handle glass shelves carefully. Bumping tempered glass can cause it to shatter. Do not wash any plastic refrigerator parts in the dishwasher except Quick Serve dishes and lids. Door Magnets Cleaning the Decorator Door Panels Clean these panels using an anti-static cleaner or a mild detergent and water. (Look for anti-static cleaner in electronic or computer departments.) Rinse thoroughly and blot dry with a clean, damp cloth or chamois. Do not use paper towels to wash or dry the panels. Do not use cleaners that contain solvents, such as ammonia, because they can damage the panels. Shallow scratches and abrasions can be corrected with a good grade of hard automobile paste wax. The wax will fill in any minor surface scratches and will help to maintain the luster of the panels. Apply the wax sparingly and buff lightly with a clean, soft cloth using a circular motion. Do not use a cleaner/wax combination.

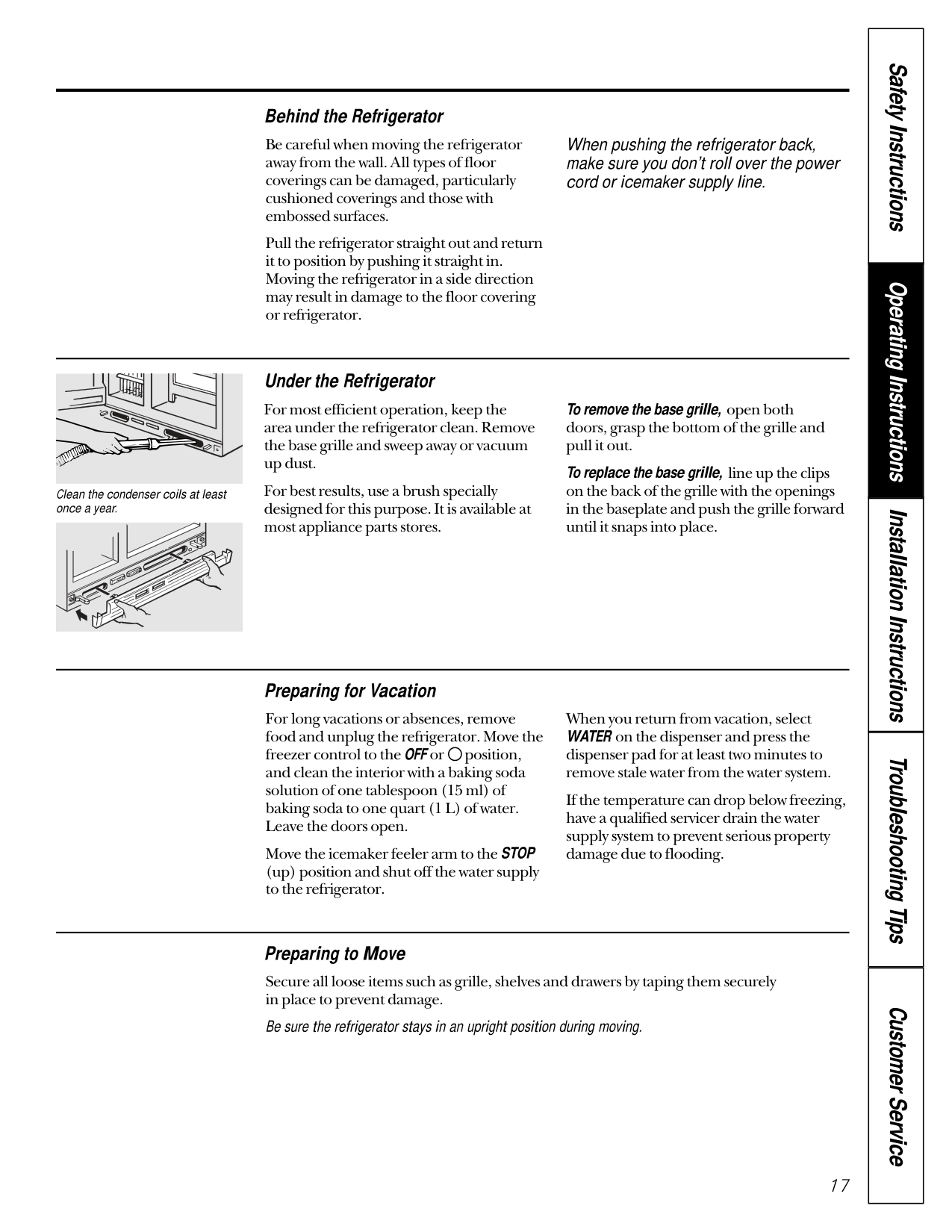

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions 17 Behind the Refrigerator Be careful when moving the refrigerator away from the wall. All types of floor coverings can be damaged, particularly cushioned coverings and those with embossed surfaces. Pull the refrigerator straight out and return it to position by pushing it straight in. Moving the refrigerator in a side direction may result in damage to the floor covering or refrigerator. When pushing the refrigerator back, make sure you don’t roll over the power cord or icemaker supply line. Under the Refrigerator For most efficient operation, keep the area under the refrigerator clean. Remove the base grille and sweep away or vacuum up dust. For best results, use a brush specially designed for this purpose. It is available at most appliance parts stores. To remove the base grille, open both doors, grasp the bottom of the grille and pull it out. To replace the base grille, line up the clips on the back of the grille with the openings in the baseplate and push the grille forward until it snaps into place. Clean the condenser coils at least once a year. Preparing for Vacation For long vacations or absences, remove food and unplug the refrigerator. Move the freezer control to the OFF or position, and clean the interior with a baking soda solution of one tablespoon (15 ml) of baking soda to one quart (1 L) of water. Leave the doors open. Move the icemaker feeler arm to the STOP (up) position and shut off the water supply to the refrigerator. When you return from vacation, select WATER on the dispenser and press the dispenser pad for at least two minutes to remove stale water from the water system. If the temperature can drop below freezing, have a qualified servicer drain the water supply system to prevent serious property damage due to flooding. Preparing to Move Secure all loose items such as grille, shelves and drawers by taping them securely in place to prevent damage. Be sure the refrigerator stays in an upright position during moving.

18 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Replacing the light bulbs. Turning the control to the OFF or position does not remove power to the light circuit. Fresh Food Compartment—Upper Light Unplug the refrigerator. To align the control knobs properly, note position of each knob for proper reassembly, move both knobs all the way to the left, then pull them off. To remove the light shield, pull it straight out. After replacing with an appliance bulb of the same or lower wattage, reinstall the light shield. Replace the control knobs, move them to their previous settings and plug the refrigerator back in. 3 2 1

Freezer

Temperature

Cold

Off

Coldest

Fresh Food

Temperature

Cold

Coldest

*Initial Temperature Settings

Allow 24 Hrs. For Temp. To Stabilize

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Preparing to install the refrigerator. Read these instructions completely and carefully. Water Supply to the Icemaker You will need to connect the icemaker to a cold water line. A water supply kit (containing copper tubing, shutoff valve, fittings and instructions) is available at extra cost from your dealer or from Parts and Accessories, 800-626-2002. Refrigerator Location Install it on a floor strong enough to support it fully loaded. Clearances Allow the following clearances for ease of installation, proper air circulation and plumbing and electrical connections. 24¢ Model 28¢ Model 30¢ Model Sides 1/8² (3 mm) 1/8² (3 mm) 1/8² (3 mm) Top 1² (25 mm) 1/8² (3 mm) 1/8² (3 mm) Back 1/2² (13 mm) 1/2² (13 mm) 1/2² (13 mm) If built-in, allow 7/8² (22 mm) for hinge covers. If the refrigerator is against a wall on either side, allow 3/4² (19 mm) on each side for a 90° door opening. Leveling Rollers The rollers have 2 purposes: The rollers can be adjusted so the refrigerator is firmly positioned on the floor and does not rock back and forth. Rollers allow you to move the refrigerator away from the wall for cleaning. To adjust the rollers, remove the base grille by pulling it out at the bottom. Turn the two front roller adjusting screws clockwise to raise the refrigerator, counterclockwise to lower it. Use a 3/8² socket wrench, adjustable wrench or pliers. Built-In Style models also have rear adjustable rollers so you can align the refrigerator with your kitchen cabinets. Use a 5/16² socket wrench to turn the screws for the rear rollers—clockwise to raise it, counterclockwise to lower it. 2 1 19 Front Roller Adjusting Screw Rear Roller Adjusting Screw (on Built-In Style models only). Use this screw if the refrigerator has one. Rear Roller Adjusting Screw (on Built-In Style models only). Use this screw if the refrigerator does not have the screw pictured to the left. Front Roller Adjusting Screw 90°

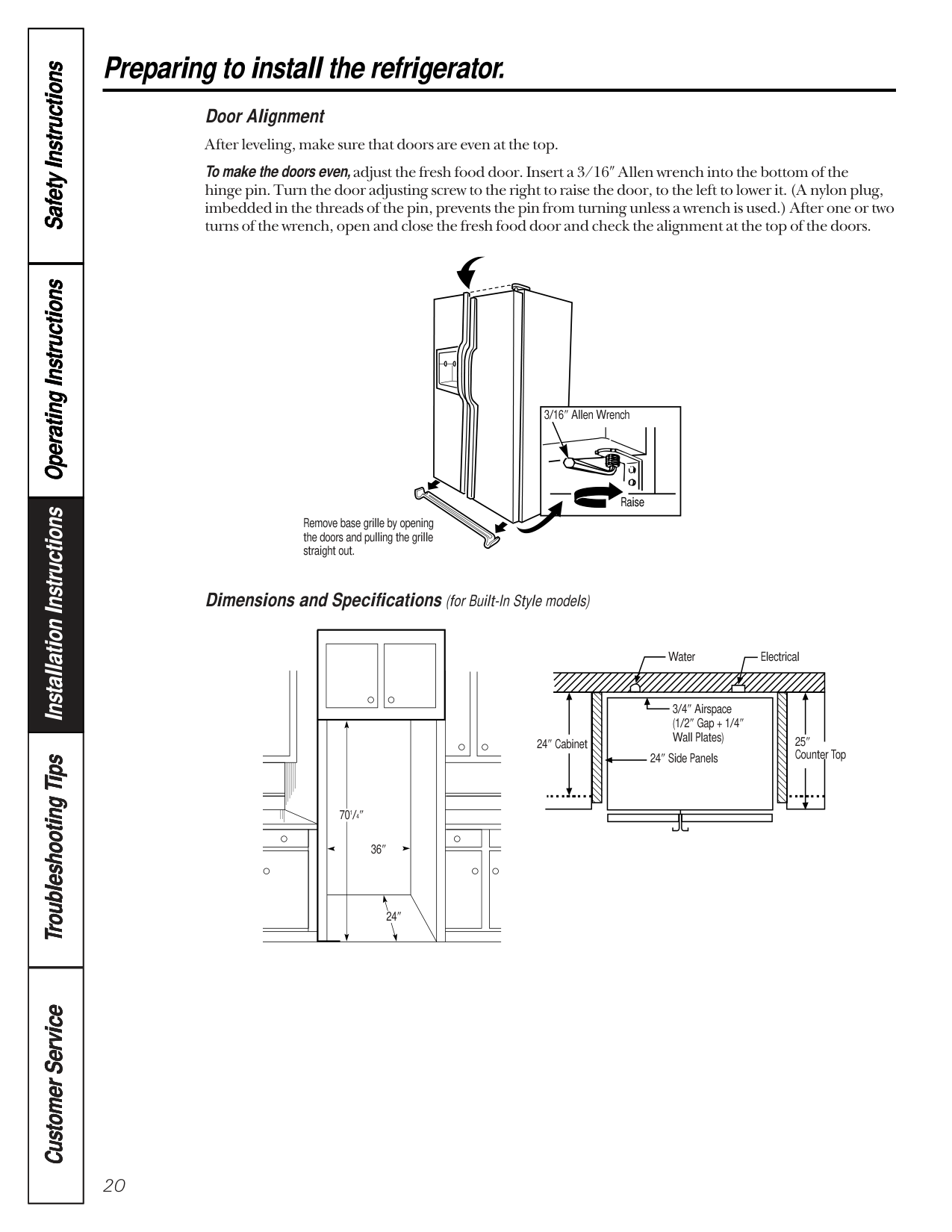

20 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Preparing to install the refrigerator. Door Alignment After leveling, make sure that doors are even at the top. To make the doors even, adjust the fresh food door. Insert a 3/16² Allen wrench into the bottom of the hinge pin. Turn the door adjusting screw to the right to raise the door, to the left to lower it. (A nylon plug, imbedded in the threads of the pin, prevents the pin from turning unless a wrench is used.) After one or two turns of the wrench, open and close the fresh food door and check the alignment at the top of the doors. Dimensions and Specifications (for Built-In Style models) Remove base grille by opening the doors and pulling the grille straight out. 3/16² Allen Wrench 701/4² 36² 24² 24² Cabinet 24² Side Panels Water Electrical 3/4² Airspace (1/2² Gap + 1/4² Wall Plates) 25² Counter Top Raise

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions 21 Trim kits and decorator panels. For Built-In Style models Read these instructions completely and carefully. Before You Begin Some models are equipped with trim kits that allow you to install door panels. You can order pre-cut black or white decorator panels from GE Parts and Accessories, 800-626-2002, or you can add wood panels to match your kitchen cabinets. Panels less than 1/4² (6 mm) thick When installing wood panels less than 1/4² (6 mm) thick, you need to create a filler panel, such as 1/8² cardboard, that will fit between the face of the door and the wood panel. If you are installing the pre-cut decorator panels, pre-cut filler panels are included in the kit. The combined thickness of the decorator or wood panel and the filler panel should be 1/4² (6 mm). 3/4² (19 mm) or Raised Panel A raised panel design screwed or glued to a 1/4² (6 mm) thick backing, or a 3/4² (19 mm) routed board can be used. The raised portion of the panel must be fabricated to permit clearances of at least 2² (51 mm) from the handle side for fingertip clearance. Weight limitations for custom panels: Fresh Food 35 lb. (16 kg) max. Freezer Door 25 lb. (11 kg) max. 2² (51 mm) Clearance Handle Side Appearance Panel Refrigerator Door 1/4² (6 mm) Thick Backing 3/4² (19 mm)

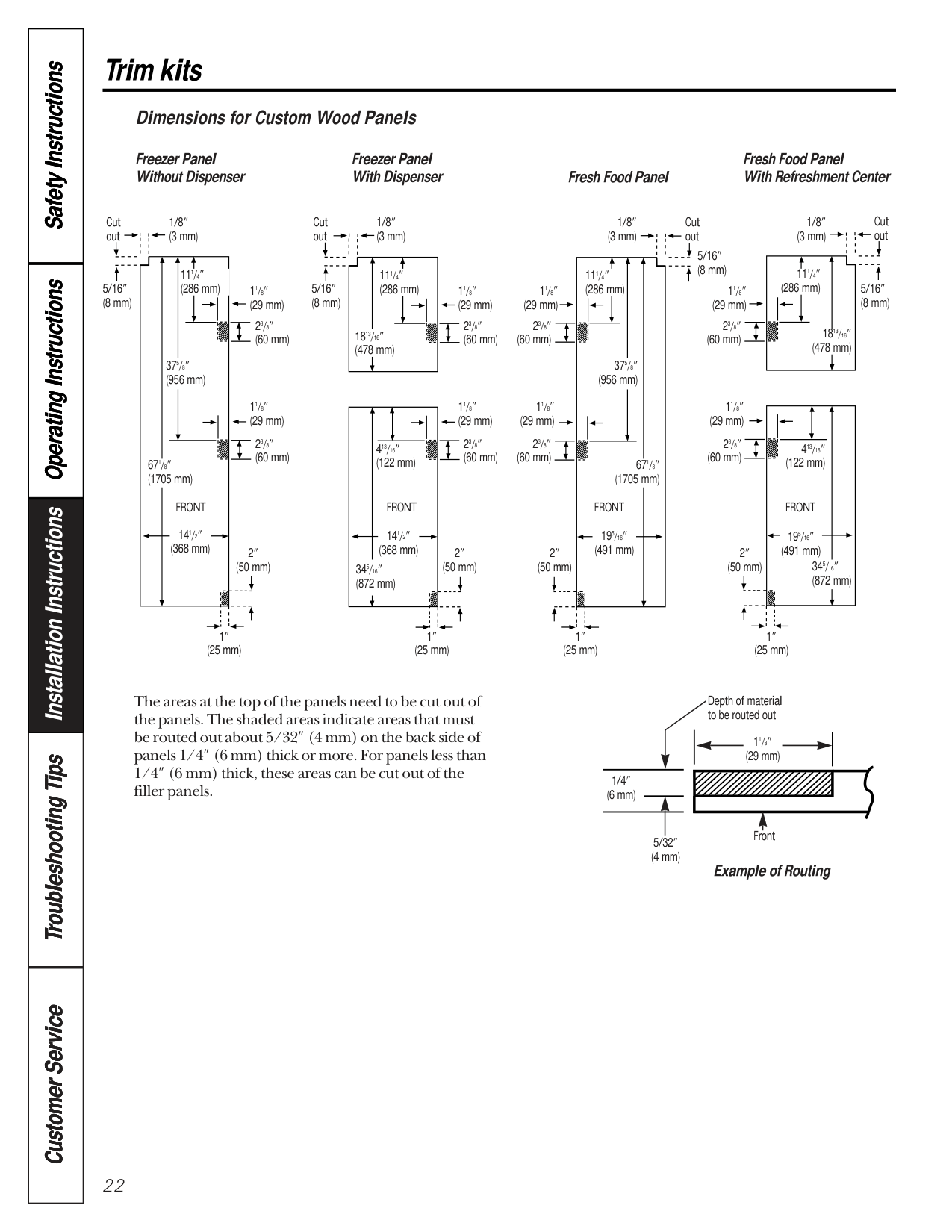

22 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Trim kits The areas at the top of the panels need to be cut out of the panels. The shaded areas indicate areas that must be routed out about 5/32² (4 mm) on the back side of panels 1/4² (6 mm) thick or more. For panels less than 1/4² (6 mm) thick, these areas can be cut out of the filler panels. Example of Routing 1/4² (6 mm) 5/32² (4 mm) 11/8² (29 mm) Front Depth of material to be routed out Freezer Panel Without Dispenser Freezer Panel With Dispenser Fresh Food Panel Fresh Food Panel With Refreshment Center Cut out 5/16² (8 mm) 1² (25 mm) 11/8² (29 mm) 11/8² (29 mm) 23/8² (60 mm) 23/8² (60 mm) 2² (50 mm) 111/4² (286 mm) 141/2² (368 mm) 375/8² (956 mm) 671/8² (1705 mm) 1/8² (3 mm)

Front

Front

Front

Front

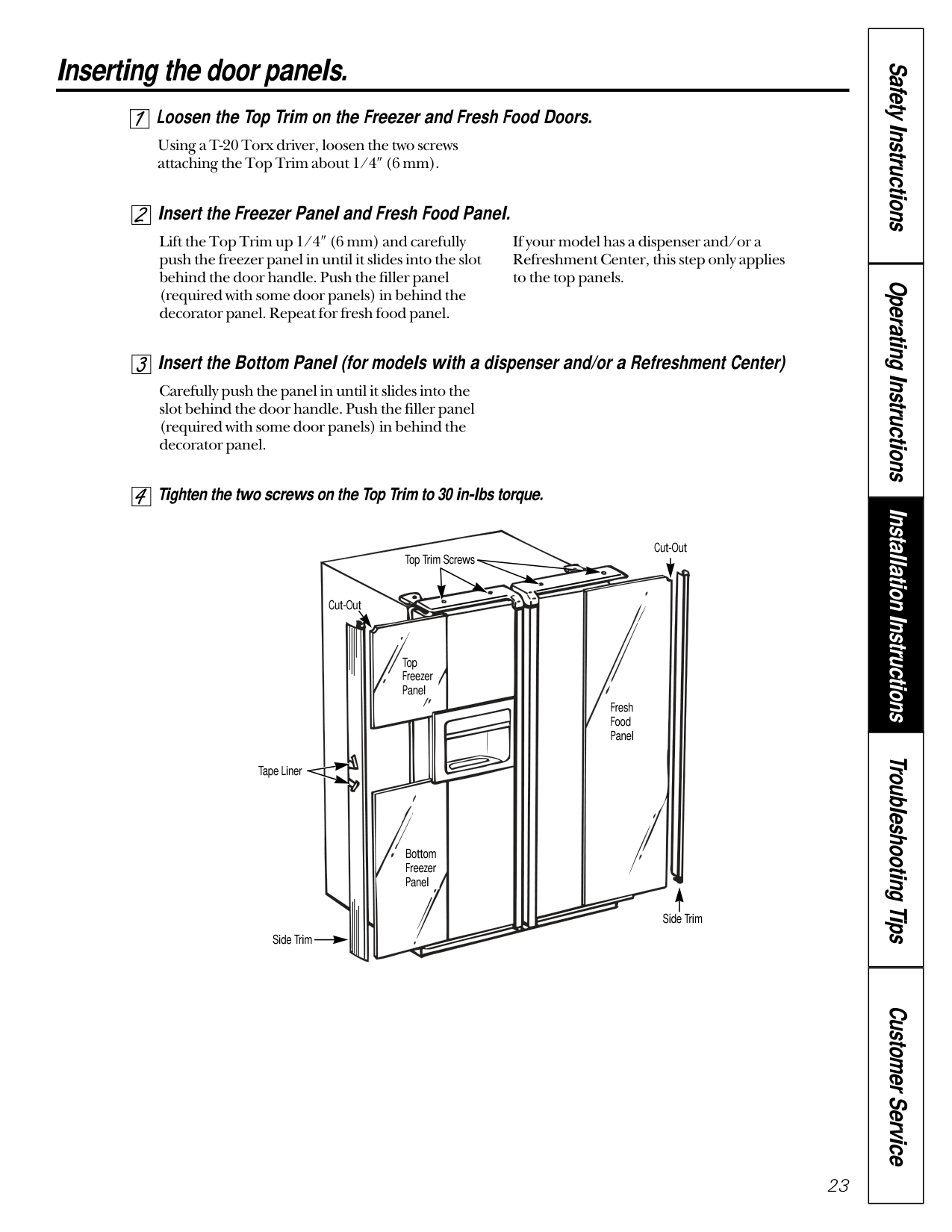

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions 23 Inserting the door panels. Loosen the Top Trim on the Freezer and Fresh Food Doors. Using a T-20 Torx driver, loosen the two screws attaching the Top Trim about 1/4² (6 mm). Insert the Freezer Panel and Fresh Food Panel. Lift the Top Trim up 1/4² (6 mm) and carefully push the freezer panel in until it slides into the slot behind the door handle. Push the filler panel (required with some door panels) in behind the decorator panel. Repeat for fresh food panel. If your model has a dispenser and/or a Refreshment Center, this step only applies to the top panels. Insert the Bottom Panel (for models with a dispenser and/or a Refreshment Center) Carefully push the panel in until it slides into the slot behind the door handle. Push the filler panel (required with some door panels) in behind the decorator panel. Tighten the two screws on the Top Trim to 30 in-lbs torque. Cut-Out Cut-Out Top Trim Screws Top Freezer Panel Bottom Freezer Panel Tape Liner Side Trim Side Trim Fresh Food Panel

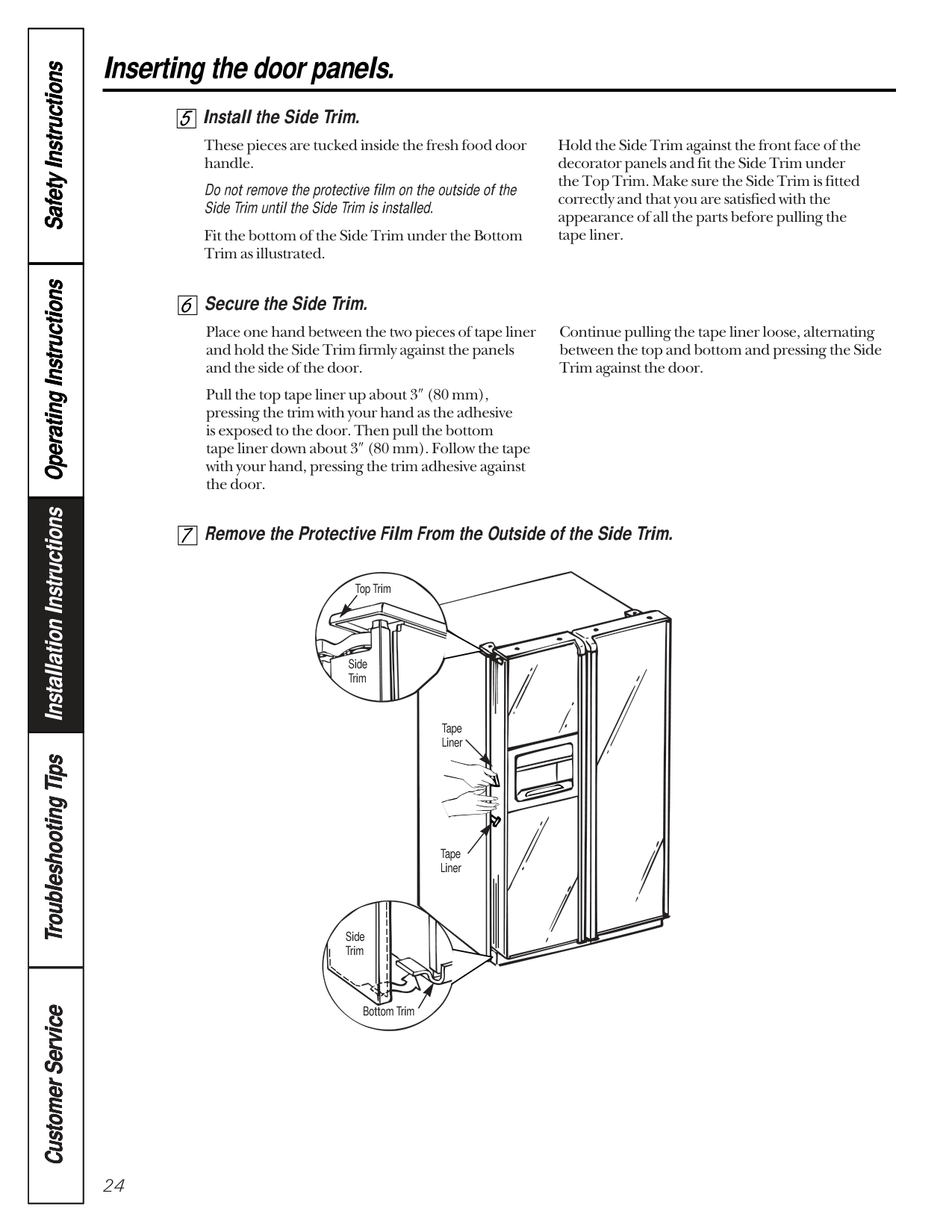

24 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Inserting the door panels. Install the Side Trim. These pieces are tucked inside the fresh food door handle. Do not remove the protective film on the outside of the Side Trim until the Side Trim is installed. Fit the bottom of the Side Trim under the Bottom Trim as illustrated. Hold the Side Trim against the front face of the decorator panels and fit the Side Trim under the Top Trim. Make sure the Side Trim is fitted correctly and that you are satisfied with the appearance of all the parts before pulling the tape liner. Secure the Side Trim. Place one hand between the two pieces of tape liner and hold the Side Trim firmly against the panels and the side of the door. Pull the top tape liner up about 3² (80 mm), pressing the trim with your hand as the adhesive is exposed to the door. Then pull the bottom tape liner down about 3² (80 mm). Follow the tape with your hand, pressing the trim adhesive against the door. Continue pulling the tape liner loose, alternating between the top and bottom and pressing the Side Trim against the door. Remove the Protective Film From the Outside of the Side Trim. Side Trim Side Trim Bottom Trim Tape Liner Tape Liner Top Trim

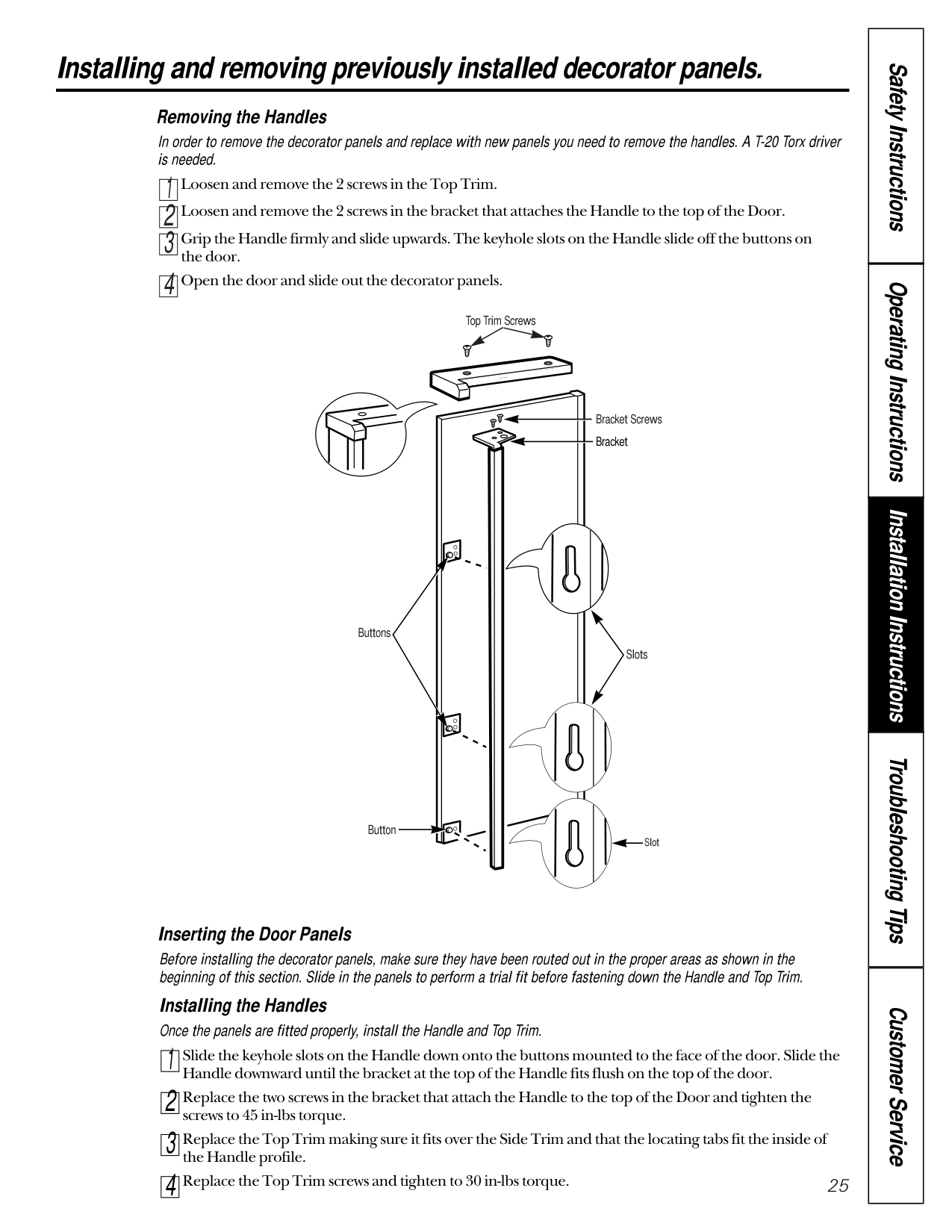

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Installing and removing previously installed decorator panels. Removing the Handles In order to remove the decorator panels and replace with new panels you need to remove the handles. A T-20 Torx driver is needed. Loosen and remove the 2 screws in the Top Trim. Loosen and remove the 2 screws in the bracket that attaches the Handle to the top of the Door. Grip the Handle firmly and slide upwards. The keyhole slots on the Handle slide off the buttons on the door. Open the door and slide out the decorator panels. 4 3 2 1 Top Trim Screws Bracket Screws Slots Slot Button Buttons Bracket Inserting the Door Panels Before installing the decorator panels, make sure they have been routed out in the proper areas as shown in the beginning of this section. Slide in the panels to perform a trial fit before fastening down the Handle and Top Trim. Installing the Handles Once the panels are fitted properly, install the Handle and Top Trim. Slide the keyhole slots on the Handle down onto the buttons mounted to the face of the door. Slide the Handle downward until the bracket at the top of the Handle fits flush on the top of the door. Replace the two screws in the bracket that attach the Handle to the top of the Door and tighten the screws to 45 in-lbs torque. Replace the Top Trim making sure it fits over the Side Trim and that the locating tabs fit the inside of the Handle profile. Replace the Top Trim screws and tighten to 30 in-lbs torque. 4 3 2 1 25

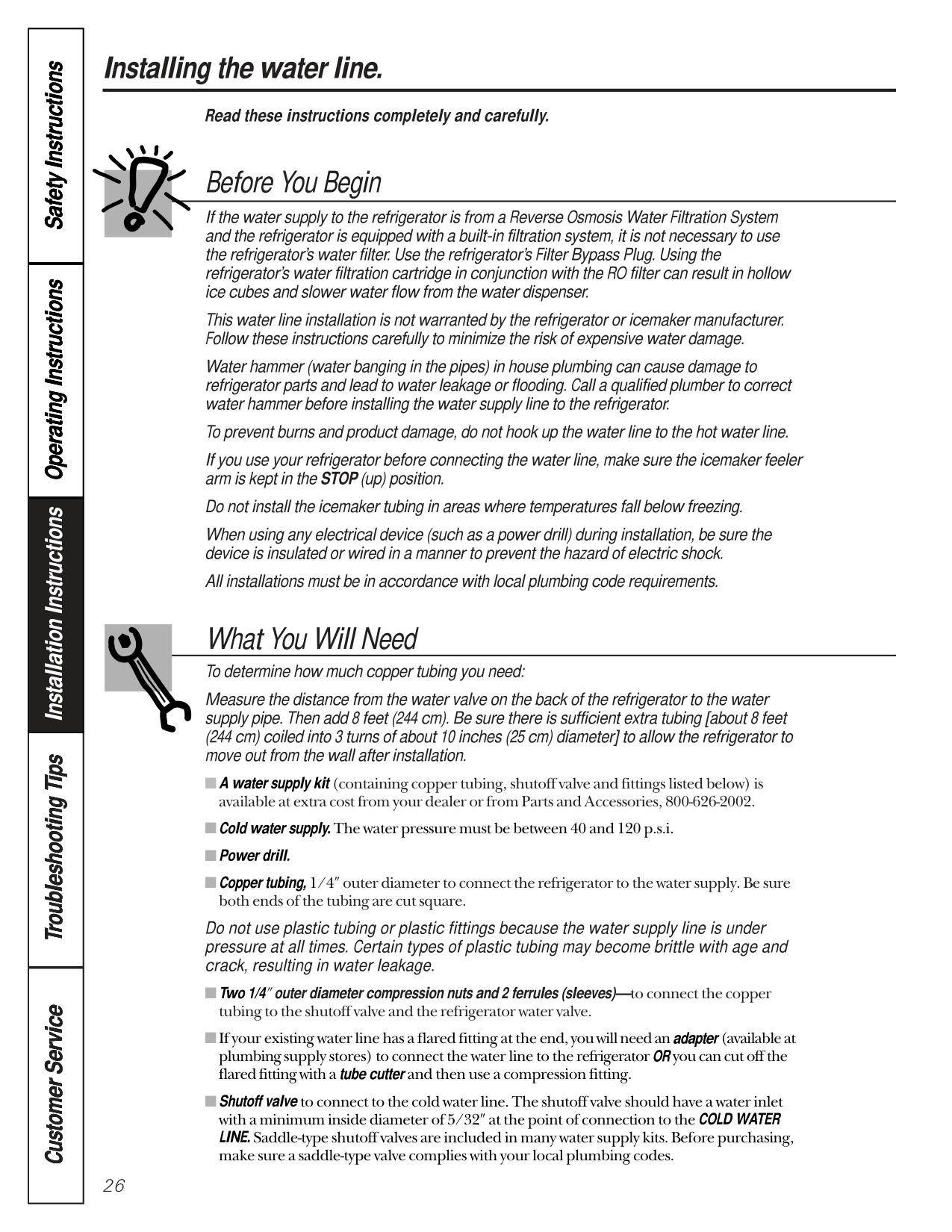

26 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Installing the water line. Read these instructions completely and carefully. Before You Begin If the water supply to the refrigerator is from a Reverse Osmosis Water Filtration System and the refrigerator is equipped with a built-in filtration system, it is not necessary to use the refrigerator’s water filter. Use the refrigerator’s Filter Bypass Plug. Using the refrigerator’s water filtration cartridge in conjunction with the RO filter can result in hollow ice cubes and slower water flow from the water dispenser. This water line installation is not warranted by the refrigerator or icemaker manufacturer. Follow these instructions carefully to minimize the risk of expensive water damage. Water hammer (water banging in the pipes) in house plumbing can cause damage to refrigerator parts and lead to water leakage or flooding. Call a qualified plumber to correct water hammer before installing the water supply line to the refrigerator. To prevent burns and product damage, do not hook up the water line to the hot water line. If you use your refrigerator before connecting the water line, make sure the icemaker feeler arm is kept in the STOP (up) position. Do not install the icemaker tubing in areas where temperatures fall below freezing. When using any electrical device (such as a power drill) during installation, be sure the device is insulated or wired in a manner to prevent the hazard of electric shock. All installations must be in accordance with local plumbing code requirements. What You Will Need To determine how much copper tubing you need: Measure the distance from the water valve on the back of the refrigerator to the water supply pipe. Then add 8 feet (244 cm). Be sure there is sufficient extra tubing [about 8 feet (244 cm) coiled into 3 turns of about 10 inches (25 cm) diameter] to allow the refrigerator to move out from the wall after installation. IA water supply kit (containing copper tubing, shutoff valve and fittings listed below) is available at extra cost from your dealer or from Parts and Accessories, 800-626-2002. ICold water supply. The water pressure must be between 40 and 120 p.s.i. IPower drill. ICopper tubing, 1/4² outer diameter to connect the refrigerator to the water supply. Be sure both ends of the tubing are cut square. Do not use plastic tubing or plastic fittings because the water supply line is under pressure at all times. Certain types of plastic tubing may become brittle with age and crack, resulting in water leakage. ITwo 1/4² outer diameter compression nuts and 2 ferrules (sleeves)—to connect the copper tubing to the shutoff valve and the refrigerator water valve. IIf your existing water line has a flared fitting at the end, you will need an adapter (available at plumbing supply stores) to connect the water line to the refrigerator OR you can cut off the flared fitting with a tube cutter and then use a compression fitting. IShutoff valve to connect to the cold water line. The shutoff valve should have a water inlet with a minimum inside diameter of 5/32² at the point of connection to the COLD WATER LINE. Saddle-type shutoff valves are included in many water supply kits. Before purchasing, make sure a saddle-type valve complies with your local plumbing codes.

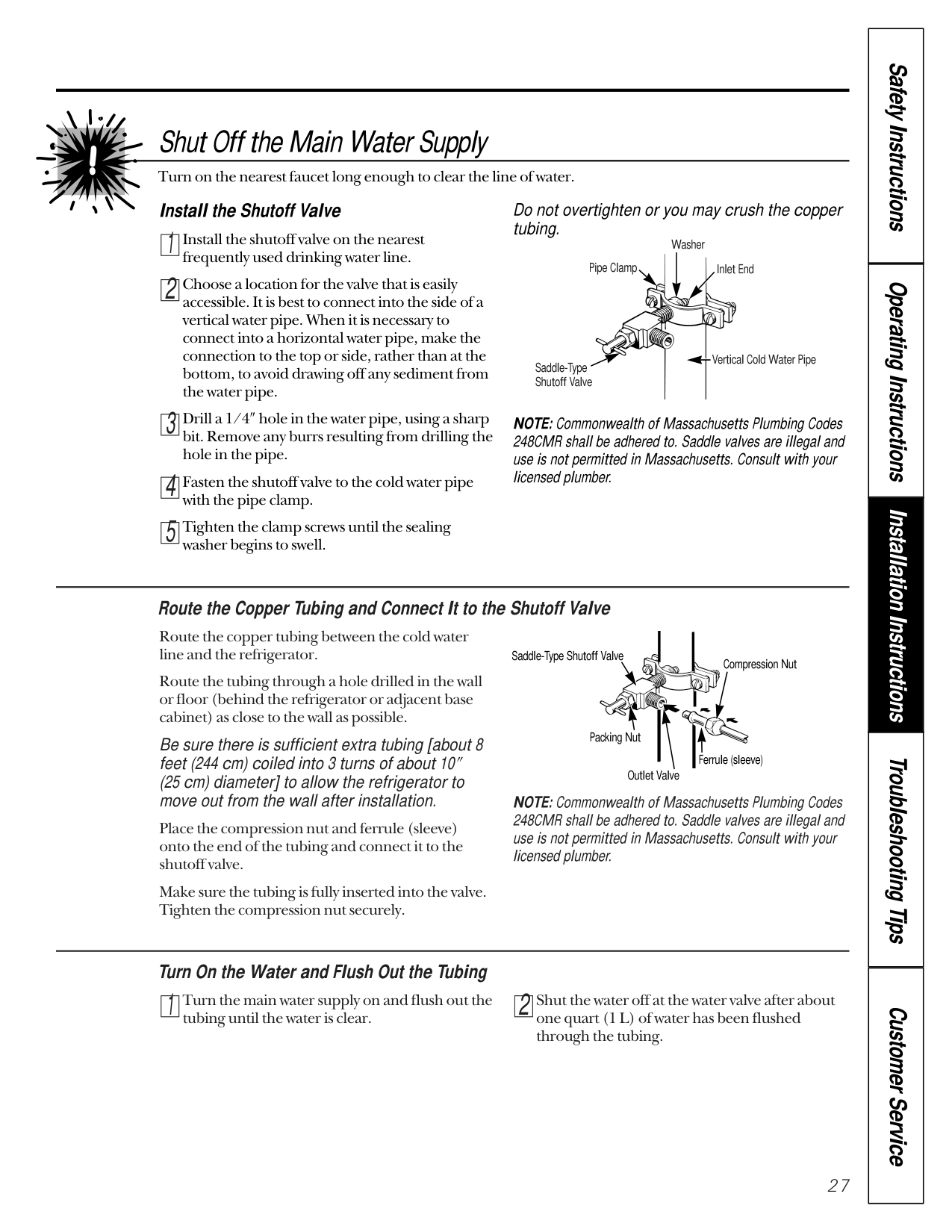

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Shut Off the Main Water Supply Turn on the nearest faucet long enough to clear the line of water. Install the Shutoff Valve Install the shutoff valve on the nearest frequently used drinking water line. Choose a location for the valve that is easily accessible. It is best to connect into the side of a vertical water pipe. When it is necessary to connect into a horizontal water pipe, make the connection to the top or side, rather than at the bottom, to avoid drawing off any sediment from the water pipe. Drill a 1/4² hole in the water pipe, using a sharp bit. Remove any burrs resulting from drilling the hole in the pipe. Fasten the shutoff valve to the cold water pipe with the pipe clamp. Tighten the clamp screws until the sealing washer begins to swell. Do not overtighten or you may crush the copper tubing. NOTE: Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and use is not permitted in Massachusetts. Consult with your licensed plumber. 5 4 3 2 1 27 Route the Copper Tubing and Connect It to the Shutoff Valve Route the copper tubing between the cold water line and the refrigerator. Route the tubing through a hole drilled in the wall or floor (behind the refrigerator or adjacent base cabinet) as close to the wall as possible. Be sure there is sufficient extra tubing [about 8 feet (244 cm) coiled into 3 turns of about 10² (25 cm) diameter] to allow the refrigerator to move out from the wall after installation. Place the compression nut and ferrule (sleeve) onto the end of the tubing and connect it to the shutoff valve. Make sure the tubing is fully inserted into the valve. Tighten the compression nut securely. NOTE: Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and use is not permitted in Massachusetts. Consult with your licensed plumber. Turn On the Water and Flush Out the Tubing Turn the main water supply on and flush out the tubing until the water is clear. Shut the water off at the water valve after about one quart (1 L) of water has been flushed through the tubing. 2 1 Washer Inlet End Pipe Clamp Vertical Cold Water Pipe Saddle-Type Shutoff Valve Saddle-Type Shutoff Valve Compression Nut Packing Nut Outlet Valve Ferrule (sleeve)

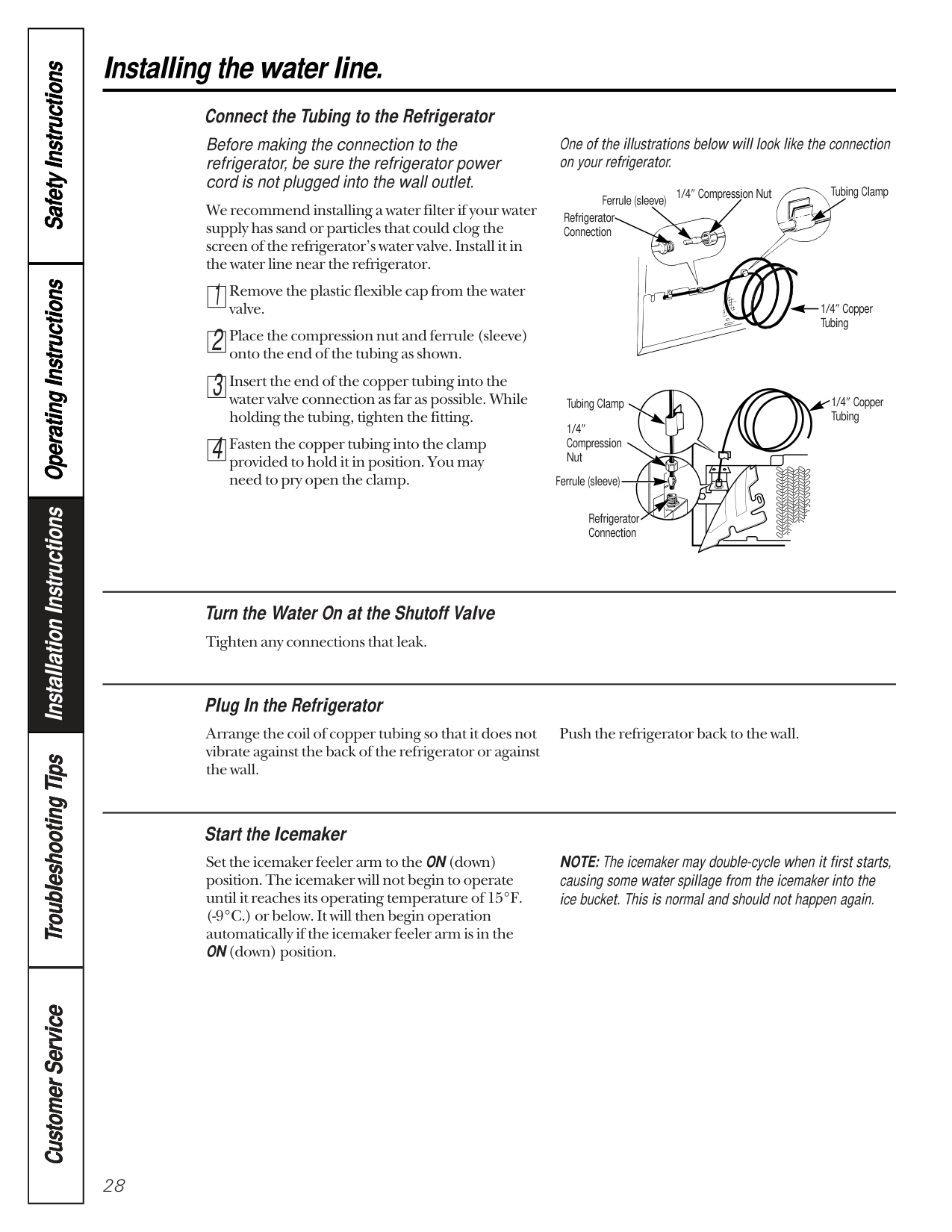

28 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Installing the water line. Connect the Tubing to the Refrigerator Before making the connection to the refrigerator, be sure the refrigerator power cord is not plugged into the wall outlet. We recommend installing a water filter if your water supply has sand or particles that could clog the screen of the refrigerator’s water valve. Install it in the water line near the refrigerator. Remove the plastic flexible cap from the water valve. Place the compression nut and ferrule (sleeve) onto the end of the tubing as shown. Insert the end of the copper tubing into the water valve connection as far as possible. While holding the tubing, tighten the fitting. Fasten the copper tubing into the clamp provided to hold it in position. You may need to pry open the clamp. One of the illustrations below will look like the connection on your refrigerator. 4 3 2 1 Turn the Water On at the Shutoff Valve Tighten any connections that leak. Plug In the Refrigerator Arrange the coil of copper tubing so that it does not vibrate against the back of the refrigerator or against the wall. Push the refrigerator back to the wall. Start the Icemaker Set the icemaker feeler arm to the ON (down) position. The icemaker will not begin to operate until it reaches its operating temperature of 15°F. (-9°C.) or below. It will then begin operation automatically if the icemaker feeler arm is in the ON (down) position. NOTE: The icemaker may double-cycle when it first starts, causing some water spillage from the icemaker into the ice bucket. This is normal and should not happen again. 1/4² Compression Nut 1/4² Compression Nut 1/4² Copper Tubing 1/4² Copper Tubing Ferrule (sleeve) Ferrule (sleeve) Tubing Clamp Tubing Clamp Refrigerator Connection Refrigerator Connection

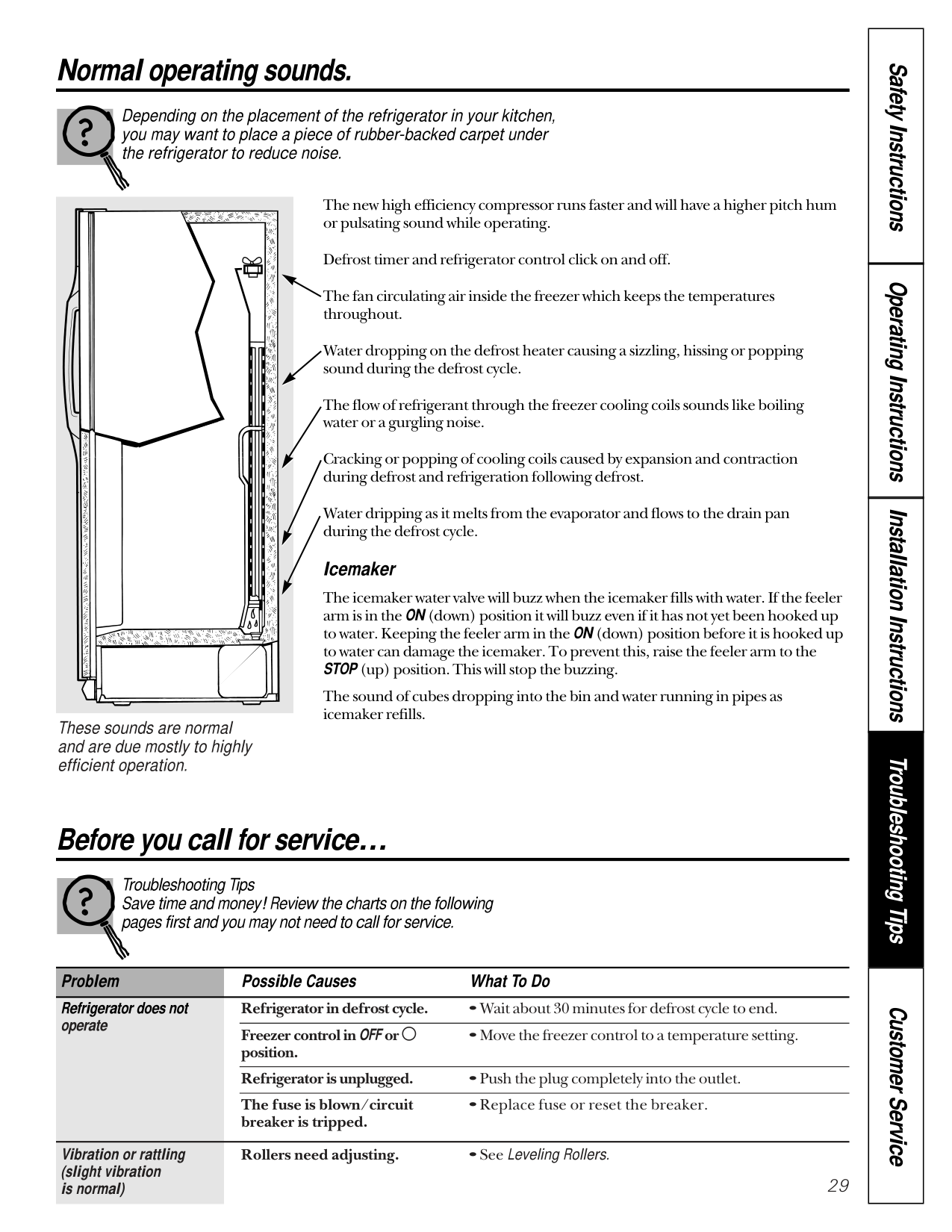

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Normal operating sounds. Depending on the placement of the refrigerator in your kitchen, you may want to place a piece of rubber-backed carpet under the refrigerator to reduce noise. The new high efficiency compressor runs faster and will have a higher pitch hum or pulsating sound while operating. Defrost timer and refrigerator control click on and off. The fan circulating air inside the freezer which keeps the temperatures throughout. Water dropping on the defrost heater causing a sizzling, hissing or popping sound during the defrost cycle. The flow of refrigerant through the freezer cooling coils sounds like boiling water or a gurgling noise. Cracking or popping of cooling coils caused by expansion and contraction during defrost and refrigeration following defrost. Water dripping as it melts from the evaporator and flows to the drain pan during the defrost cycle. Icemaker The icemaker water valve will buzz when the icemaker fills with water. If the feeler arm is in the ON (down) position it will buzz even if it has not yet been hooked up to water. Keeping the feeler arm in the ON (down) position before it is hooked up to water can damage the icemaker. To prevent this, raise the feeler arm to the STOP (up) position. This will stop the buzzing. The sound of cubes dropping into the bin and water running in pipes as icemaker refills. Before you call for service… Troubleshooting Tips Save time and money! Review the charts on the following pages first and you may not need to call for service. Problem Possible Causes What To Do Refrigerator does not Refrigerator in defrost cycle. •Wait about 30 minutes for defrost cycle to end. operate Freezer control in OFF or •Move the freezer control to a temperature setting. position. Refrigerator is unplugged. •Push the plug completely into the outlet. The fuse is blown/circuit •Replace fuse or reset the breaker. breaker is tripped. Vibration or rattling Rollers need adjusting. •See Leveling Rollers. (slight vibration is normal) These sounds are normal and are due mostly to highly efficient operation. 29

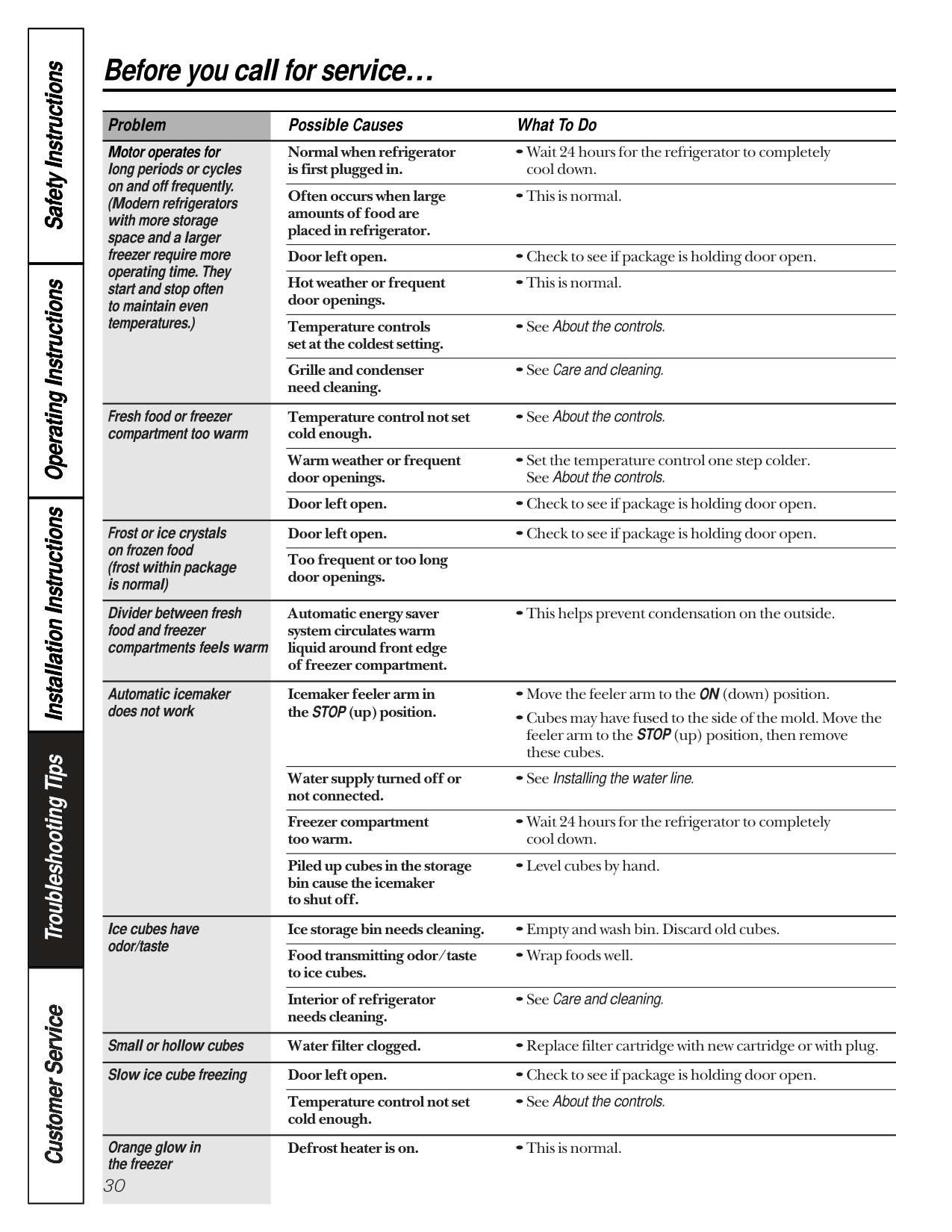

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Before you call for service… Problem Possible Causes What To Do Motor operates for Normal when refrigerator •Wait 24 hours for the refrigerator to completely long periods or cycles is first plugged in. cool down. on and off frequently. Often occurs when large •This is normal. (Modern refrigerators amounts of food are with more storage placed in refrigerator. space and a larger Door left open. •Check to see if package is holding door open. freezer require more Hot weather or frequent •This is normal. operating time. They door openings. start and stop often Temperature controls •See About the controls. to maintain even set at the coldest setting. temperatures.) Grille and condenser •See Care and cleaning. need cleaning. Fresh food or freezer Temperature control not set •See About the controls. compartment too warm cold enough. Warm weather or frequent •Set the temperature control one step colder. door openings. See About the controls. Door left open. •Check to see if package is holding door open. Frost or ice crystals Door left open. •Check to see if package is holding door open. on frozen food Too frequent or too long (frost within package door openings. is normal) Divider between fresh Automatic energy saver •This helps prevent condensation on the outside. food and freezer system circulates warm compartments feels warm liquid around front edge of freezer compartment. Automatic icemaker Icemaker feeler arm in •Move the feeler arm to the ON (down) position. does not work the STOP (up) position. •Cubes may have fused to the side of the mold. Move the feeler arm to the STOP (up) position, then remove these cubes. Water supply turned off or •See Installing the water line. not connected. Freezer compartment •Wait 24 hours for the refrigerator to completely too warm. cool down. Piled up cubes in the storage •Level cubes by hand. bin cause the icemaker to shut off. Ice cubes have Ice storage bin needs cleaning. •Empty and wash bin. Discard old cubes. odor/taste Food transmitting odor/taste •Wrap foods well. to ice cubes. Interior of refrigerator •See Care and cleaning. needs cleaning. Small or hollow cubes Water filter clogged. •Replace filter cartridge with new cartridge or with plug. Slow ice cube freezing Door left open. •Check to see if package is holding door open. Temperature control not set •See About the controls. cold enough. Orange glow in Defrost heater is on. •This is normal. the freezer 30

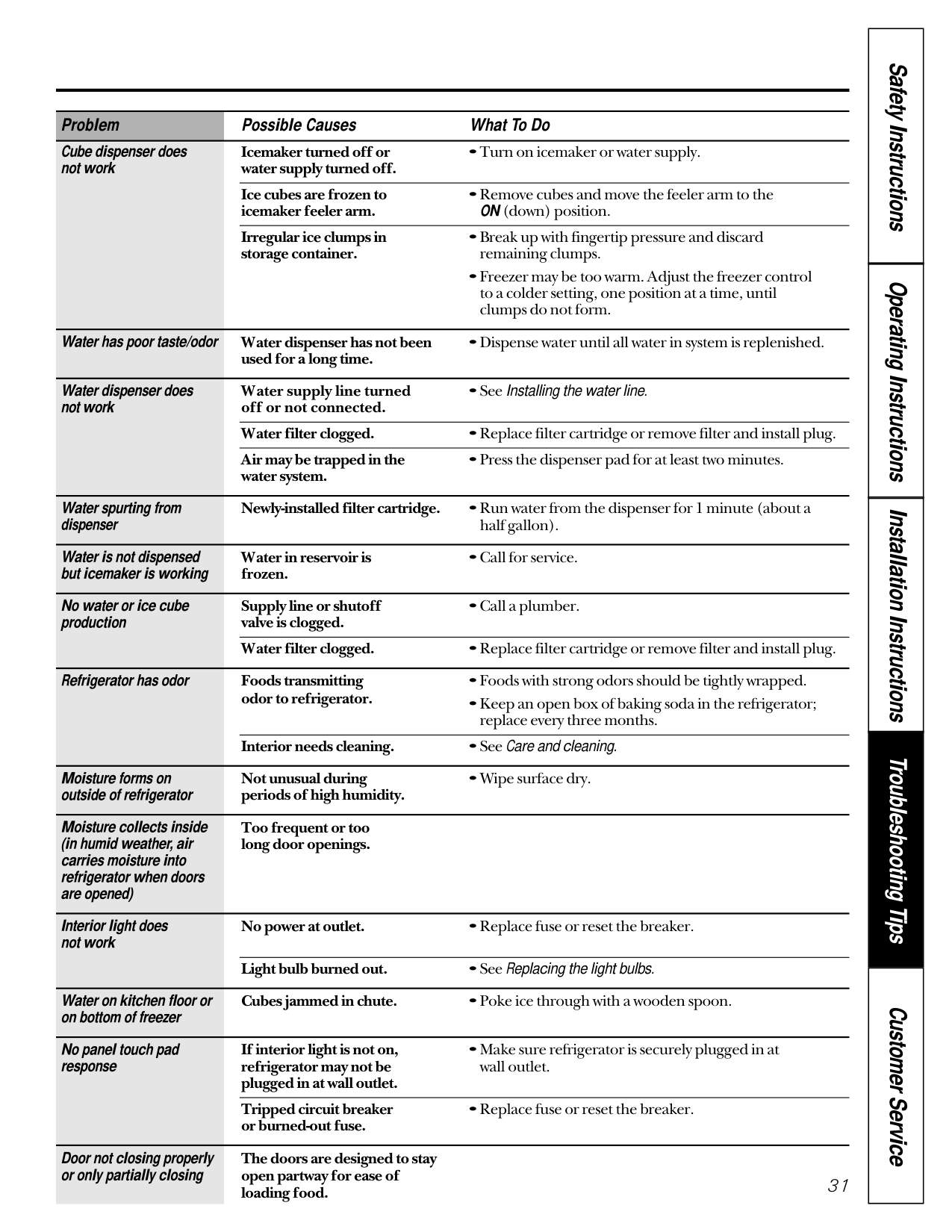

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Problem Possible Causes What To Do Cube dispenser does Icemaker turned off or •Turn on icemaker or water supply. not work water supply turned off. Ice cubes are frozen to •Remove cubes and move the feeler arm to the icemaker feeler arm. ON (down) position. Irregular ice clumps in •Break up with fingertip pressure and discard storage container. remaining clumps. •Freezer may be too warm. Adjust the freezer control to a colder setting, one position at a time, until clumps do not form. Water has poor taste/odor Water dispenser has not been •Dispense water until all water in system is replenished. used for a long time. Water dispenser does Water supply line turned •See Installing the water line. not work off or not connected. Water filter clogged. •Replace filter cartridge or remove filter and install plug. Air may be trapped in the •Press the dispenser pad for at least two minutes. water system. Water spurting from Newly-installed filter cartridge. •Run water from the dispenser for 1 minute (about a dispenser half gallon). Water is not dispensed Water in reservoir is •Call for service. but icemaker is working frozen. No water or ice cube Supply line or shutoff •Call a plumber. production valve is clogged. Water filter clogged. •Replace filter cartridge or remove filter and install plug. Refrigerator has odor Foods transmitting •Foods with strong odors should be tightly wrapped. odor to refrigerator. •Keep an open box of baking soda in the refrigerator; replace every three months. Interior needs cleaning. •See Care and cleaning. Moisture forms on Not unusual during •Wipe surface dry. outside of refrigerator periods of high humidity. Moisture collects inside Too frequent or too (in humid weather, air long door openings. carries moisture into refrigerator when doors are opened) Interior light does No power at outlet. •Replace fuse or reset the breaker. not work Light bulb burned out. •See Replacing the light bulbs. Water on kitchen floor or Cubes jammed in chute. •Poke ice through with a wooden spoon. on bottom of freezer No panel touch pad If interior light is not on, •Make sure refrigerator is securely plugged in at response refrigerator may not be wall outlet. plugged in at wall outlet. Tripped circuit breaker •Replace fuse or reset the breaker. or burned-out fuse. Door not closing properly The doors are designed to stay or only partially closing open partway for ease of loading food. 31

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions 32 Before you call for service… Problem Possible Causes What To Do Hot air from bottom Normal air flow cooling •Your floor covering supplier should be consulted if you of refrigerator motor. In the refrigeration object to this discoloration. process, it is normal that heat be expelled in the area under the refrigerator. Some floor coverings will discolor at these normal and safe temperatures.

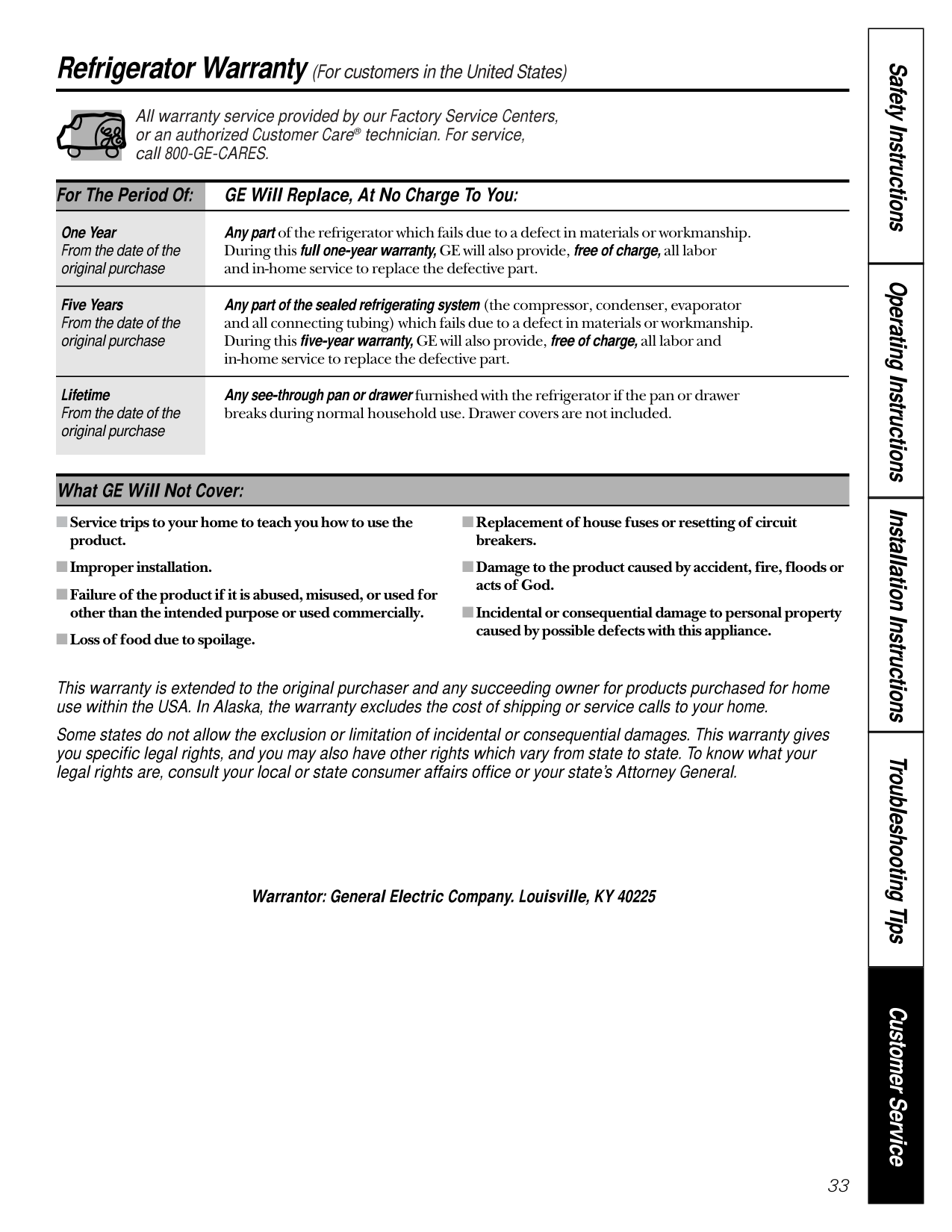

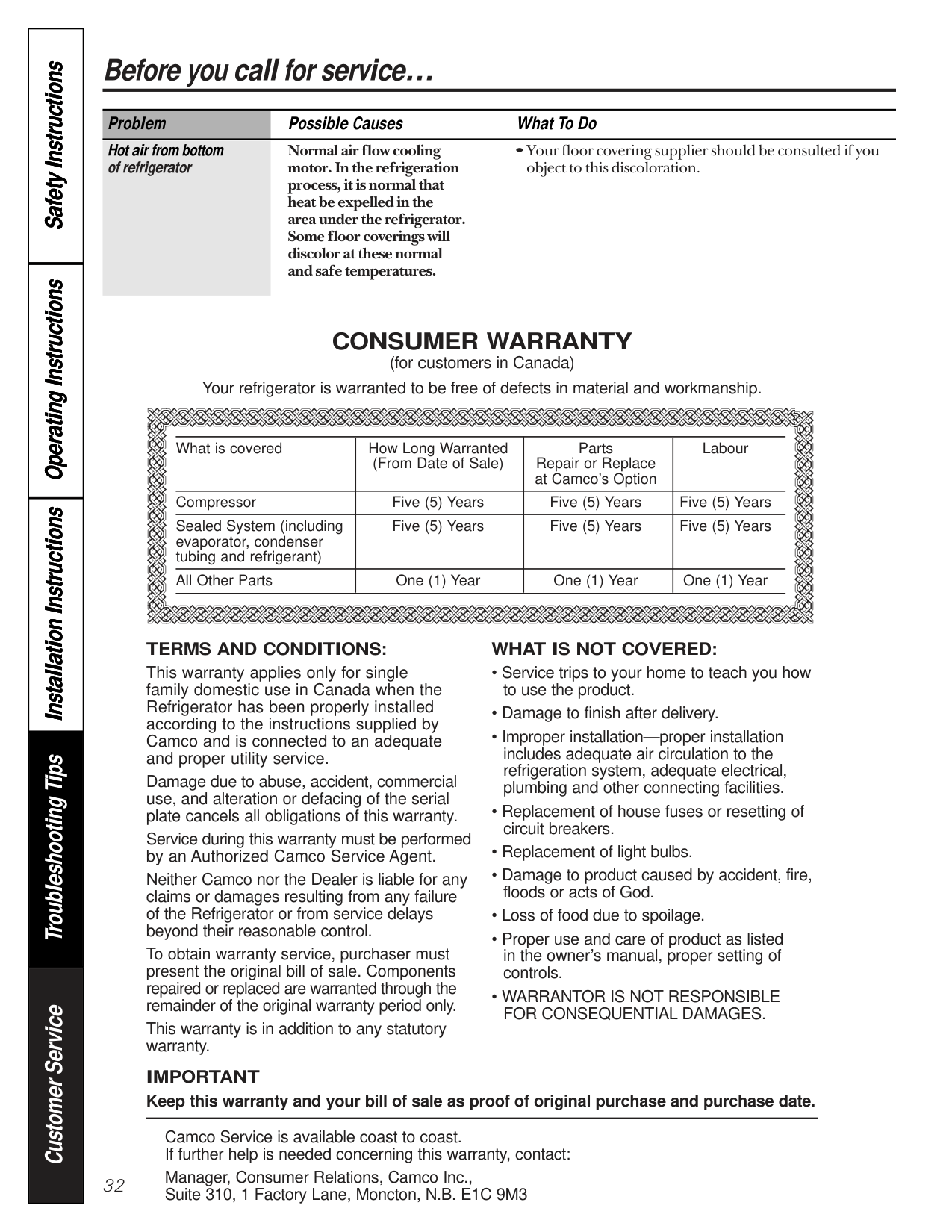

Consumer Warranty

Terms And Conditions:

What Is Not Covered:

• Warrantor Is Not Responsible

For Consequential Damages.

Important

33 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Refrigerator Warranty (For customers in the United States) All warranty service provided by our Factory Service Centers, or an authorized Customer Care® technician. For service, call 800-GE-CARES. For The Period Of: GE Will Replace, At No Charge To You: One Year Any part of the refrigerator which fails due to a defect in materials or workmanship. From the date of the During this full one-year warranty, GE will also provide, free of charge, all labor original purchase and in-home service to replace the defective part. Five Years Any part of the sealed refrigerating system (the compressor, condenser, evaporator From the date of the and all connecting tubing) which fails due to a defect in materials or workmanship. original purchase During this five-year warranty, GE will also provide, free of charge, all labor and in-home service to replace the defective part. Lifetime Any see-through pan or drawer furnished with the refrigerator if the pan or drawer From the date of the breaks during normal household use. Drawer covers are not included. original purchase IService trips to your home to teach you how to use the product. IImproper installation. IFailure of the product if it is abused, misused, or used for other than the intended purpose or used commercially. ILoss of food due to spoilage. IReplacement of house fuses or resetting of circuit breakers. IDamage to the product caused by accident, fire, floods or acts of God. IIncidental or consequential damage to personal property caused by possible defects with this appliance. What GE Will Not Cover: This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within the USA. In Alaska, the warranty excludes the cost of shipping or service calls to your home. Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. To know what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney General. Warrantor: General Electric Company. Louisville, KY 40225

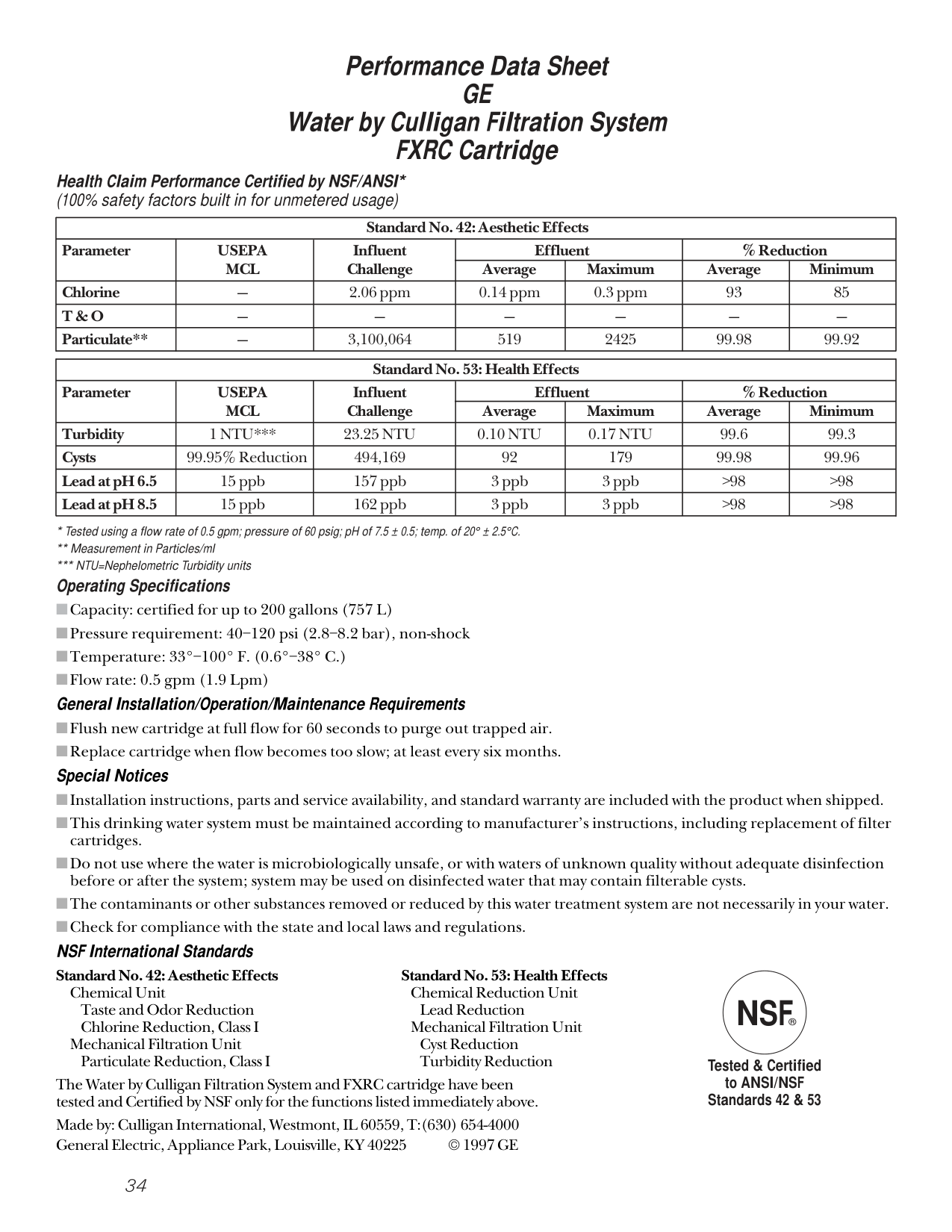

Performance Data Sheet

Ge

Usepa

Mcl

T & O

Usepa

Mcl

1 Ntu***

23.25 Ntu

0.10 Ntu

0.17 Ntu

© 1997 Ge

Nsf®

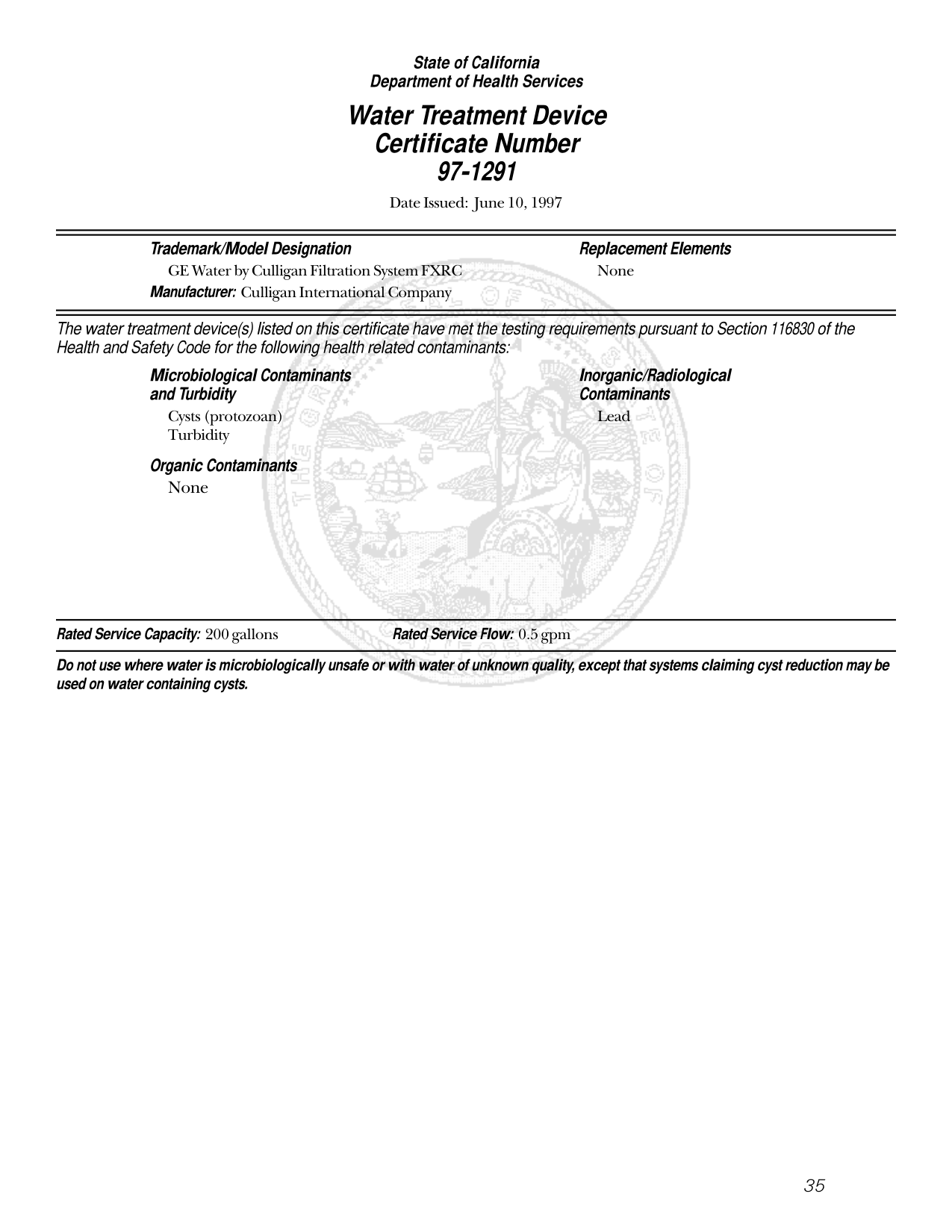

35 State of California Department of Health Services Water Treatment Device Certificate Number 97-1291 Date Issued: June 10, 1997 Trademark/Model Designation Replacement Elements GE Water by Culligan Filtration System FXRC None Manufacturer: Culligan International Company The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section 116830 of the Health and Safety Code for the following health related contaminants: Microbiological Contaminants Inorganic/Radiological and Turbidity Contaminants Cysts (protozoan) Lead Turbidity Organic Contaminants None Rated Service Capacity: 200 gallons Rated Service Flow: 0.5 gpm Do not use where water is microbiologically unsafe or with water of unknown quality, except that systems claiming cyst reduction may be used on water containing cysts.

36 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Notes

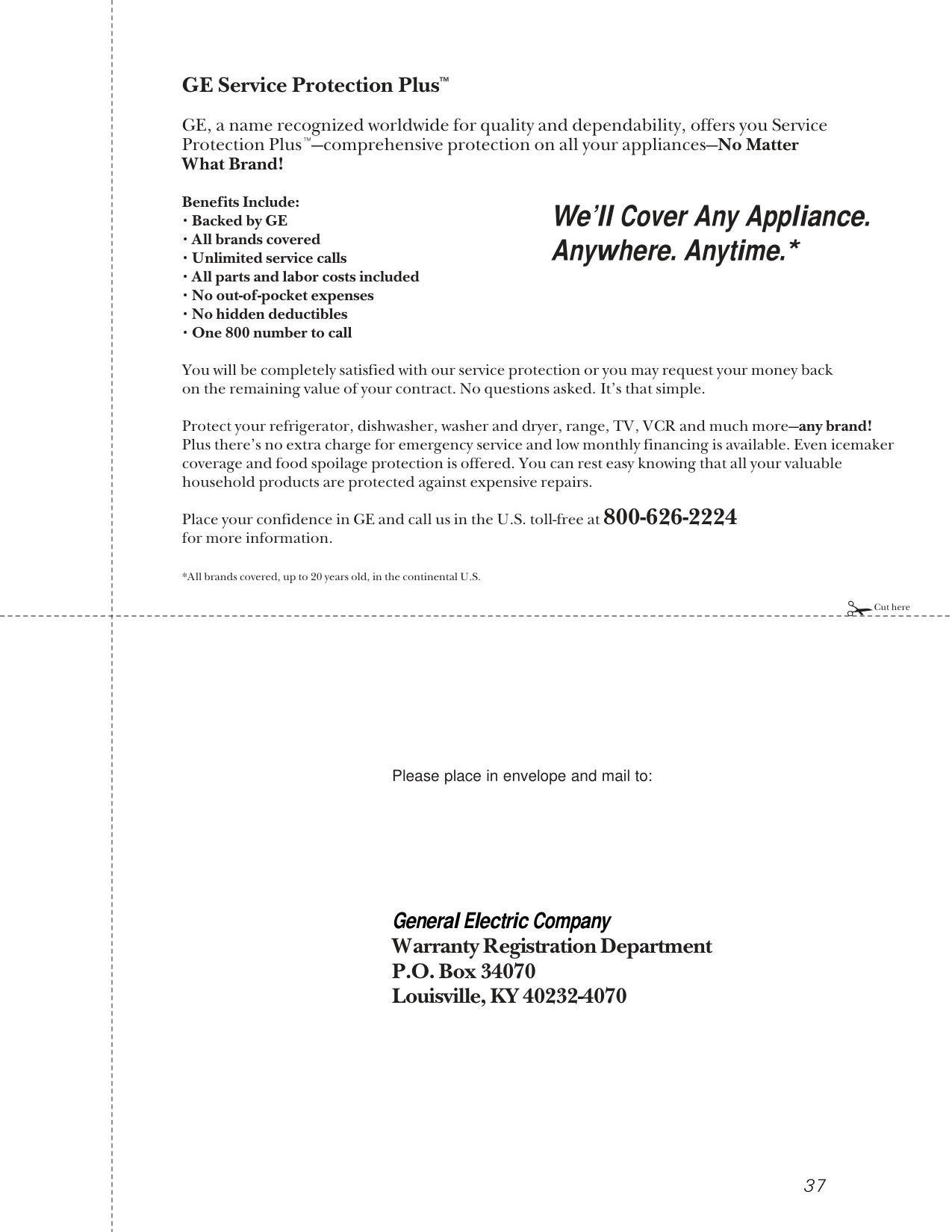

37 General Electric Company Warranty Registration Department P.O. Box 34070 Louisville, KY 40232-4070 GE Service Protection Plus™ GE, a name recognized worldwide for quality and dependability, offers you Service Protection Plus ™—comprehensive protection on all your appliances—No Matter What Brand! Benefits Include:

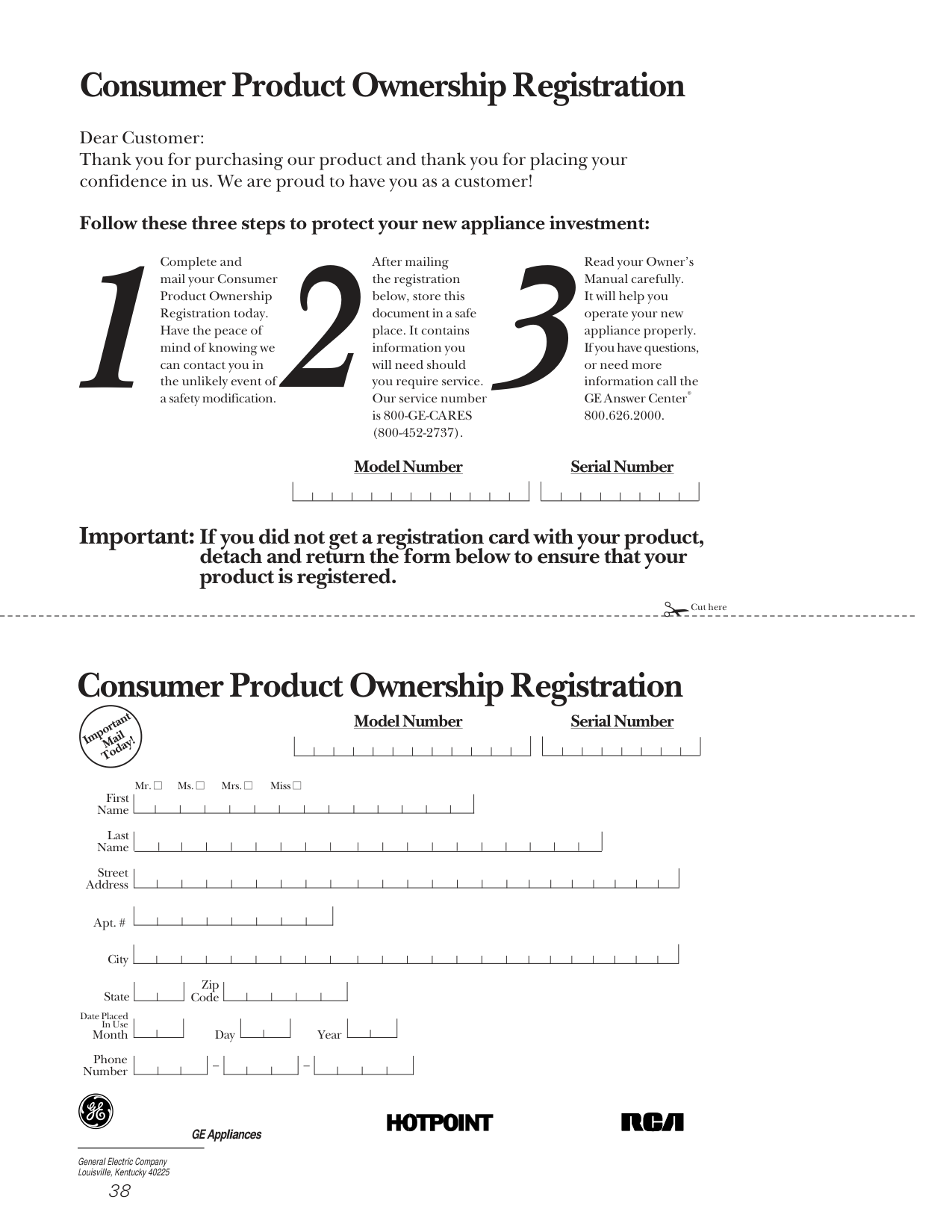

38 Consumer Product Ownership Registration Model Number Serial Number Important Mail Today! GE Appliances General Electric Company Louisville, Kentucky 40225 First Name Mr. I Ms. I Mrs. I Miss I Street Address City State Date Placed In Use Month Day Year Zip Code Apt. # Last Name Phone Number _ _ Consumer Product Ownership Registration Dear Customer: Thank you for purchasing our product and thank you for placing your confidence in us. We are proud to have you as a customer! Follow these three steps to protect your new appliance investment: Complete and mail your Consumer Product Ownership Registration today. Have the peace of mind of knowing we can contact you in the unlikely event of a safety modification. After mailing the registration below, store this document in a safe place. It contains information you will need should you require service. Our service number is 800-GE-CARES (800-452-2737). Read your Owner’s Manual carefully. It will help you operate your new appliance properly. If you have questions, or need more information call the GE Answer Center® 800.626.2000. Important: If you did not get a registration card with your product, detach and return the form below to ensure that your product is registered. 1 2 3 Model Number Serial Number ! Cut here

Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Félicitations! Désormais vous faites partie de la famille GE. Bienvenue dans la famille GE. Nous sommes fiers de la qualité de nos produits et de la fiabilité de notre service après-vente. Vous le constaterez dans le présent manuel, facile à utiliser, et dans la voix amicale de notre personnel du service à la clientèle. Mais, surtout, vous le constaterez chaque fois que vous vous servirez de votre réfrigérateur. C’est important, car votre nouveau réfrigérateur fera partie de votre famille pendant des années. Et nous espérons que vous ferez partie de la nôtre pendant longtemps aussi. Nous vous remercions de votre achat GE, et espérons qu’à l’avenir vous penserez à nous chaque fois que vous aurez besoin d’un électroménager de qualité. GE et vous, un partenariat de service. Mesures de sécurité Mesures de sécurité . . . . . . . . . .41 Cordons prolongateurs . . . . . . . . .41 Raccordement électrique . . . . . . .42 Fiche d’adaptation . . . . . . . . . . . .42 Fonctionnement Commandes . . . . . . . . . . . . . .43–46 Caractéristiques . . . . . . . . . . .47–50 Centre de rafraîchissements . . . . . . . . .51–53 Entretien et nettoyage . . . . . .54–56 Installation Préparation . . . . . . . . . . . . . . .57, 58 Ensembles de moulures . . . . .59–63 Installation de la conduite d’eau . . . . . . . . . . . .64–66 Conseils de dépannage Bruits de fonctionnement normaux . . . . . . . . . . . . . . . . . . . .67 Avant d’appeler un réparateur . . . . . . . . . . . . .67–70 Service à la clientèle Garantie pour la clientèle au Canada . . . . . . . . .71 Numéros de service . . . . . . . . . . .72 Feuillet de données relatives à la performance de la cartouche FXRC . . . . . . . . . . . . . .73

À Conserver Soigneusement

Lisez Votre Manuel

Si Vous Avez Besoin De Service

Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation

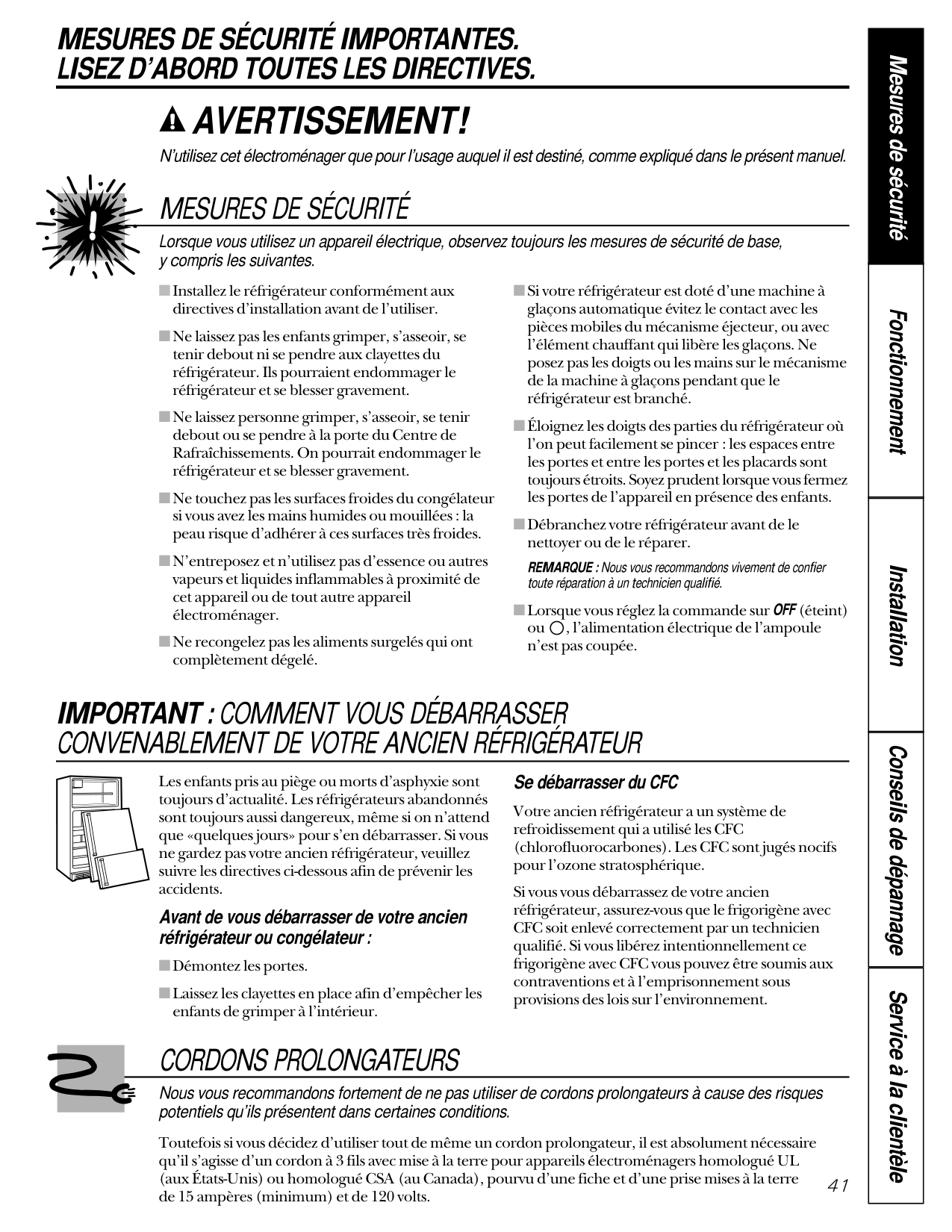

Mesures De Sécurité Importantes.

Lisez D’Abord Toutes Les Directives.

Avertissement!

Mesures De Sécurité

Important : Comment Vous Débarrasser

Convenablement De Votre Ancien Réfrigérateur

Cordons Prolongateurs

42

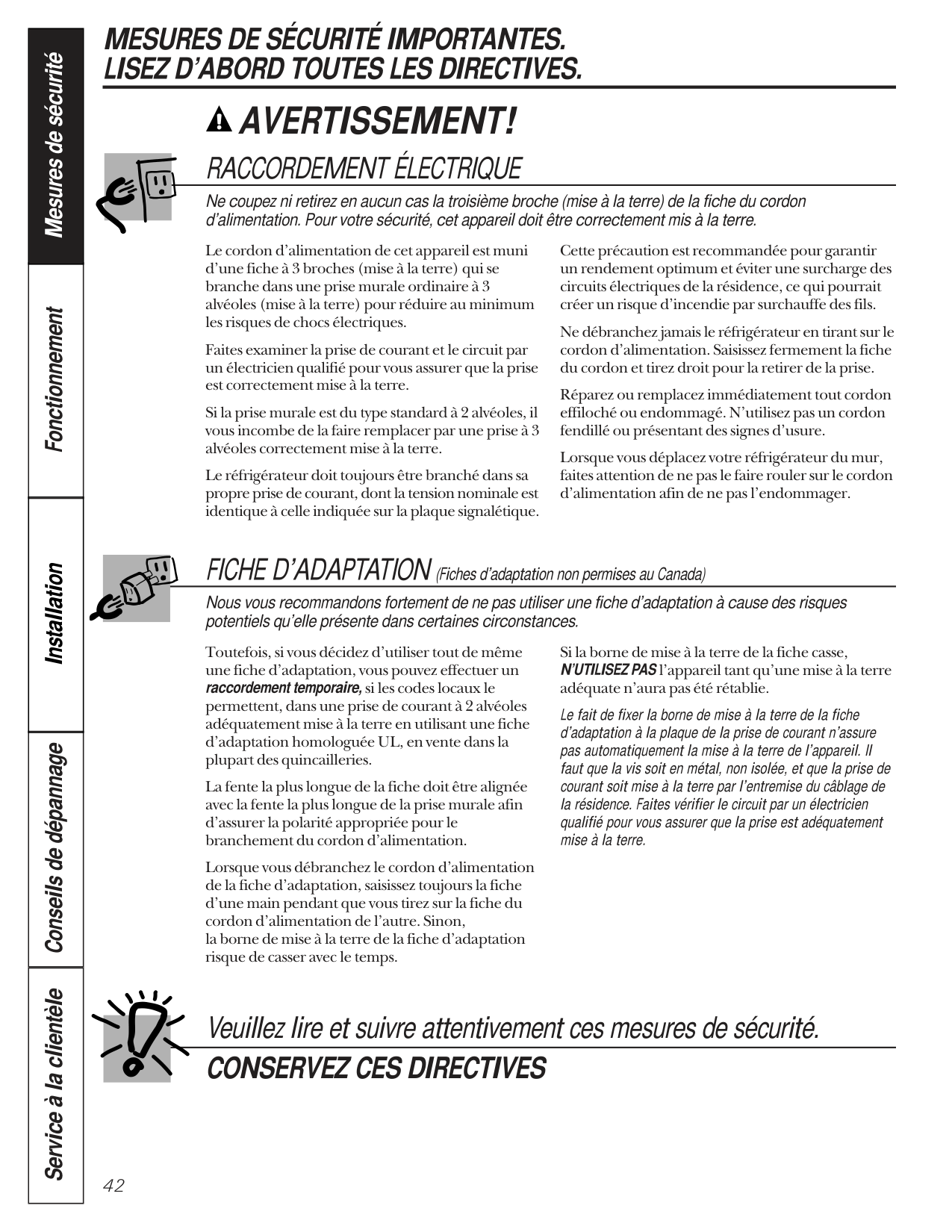

Mesures De Sécurité Importantes.

Lisez D’Abord Toutes Les Directives.

Avertissement!

Raccordement Électrique

Conservez Ces Directives

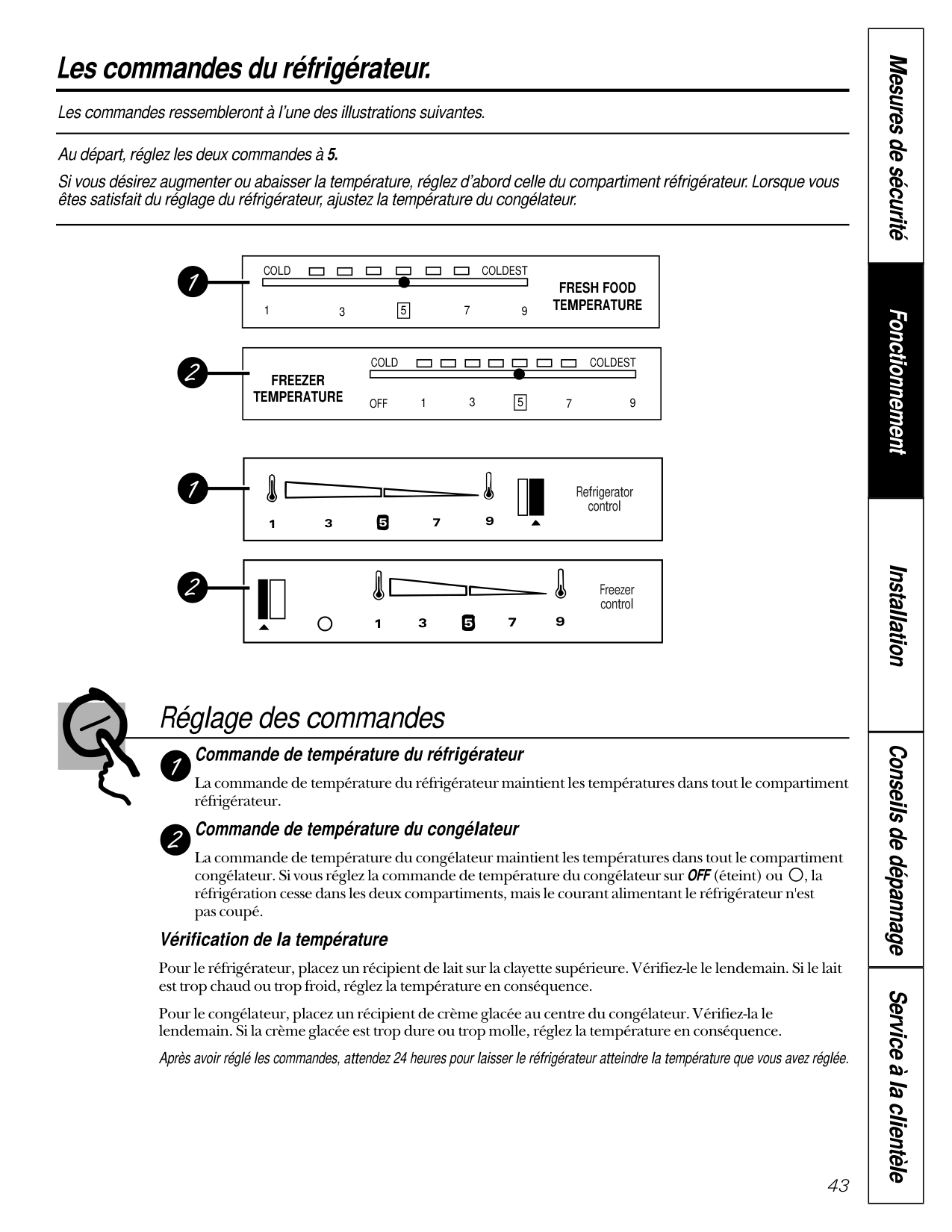

1 3 5 9 7 1 3 5 7 9 Les commandes du réfrigérateur. Réglage des commandes Commande de température du réfrigérateur La commande de température du réfrigérateur maintient les températures dans tout le compartiment réfrigérateur. Commande de température du congélateur La commande de température du congélateur maintient les températures dans tout le compartiment congélateur. Si vous réglez la commande de température du congélateur sur OFF (éteint) ou , la réfrigération cesse dans les deux compartiments, mais le courant alimentant le réfrigérateur n'est pas coupé. Vérification de la température Pour le réfrigérateur, placez un récipient de lait sur la clayette supérieure. Vérifiez-le le lendemain. Si le lait est trop chaud ou trop froid, réglez la température en conséquence. Pour le congélateur, placez un récipient de crème glacée au centre du congélateur. Vérifiez-la le lendemain. Si la crème glacée est trop dure ou trop molle, réglez la température en conséquence. Après avoir réglé les commandes, attendez 24 heures pour laisser le réfrigérateur atteindre la température que vous avez réglée. Au départ, réglez les deux commandes à 5. Si vous désirez augmenter ou abaisser la température, réglez d’abord celle du compartiment réfrigérateur. Lorsque vous êtes satisfait du réglage du réfrigérateur, ajustez la température du congélateur. 43 Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Les commandes ressembleront à l’une des illustrations suivantes. Refrigerator control Freezer control 1 3 7 9 5

Cold

Fresh Food

Temperature

Coldest

Freezer

Temperature

Coldest

Off

Cold

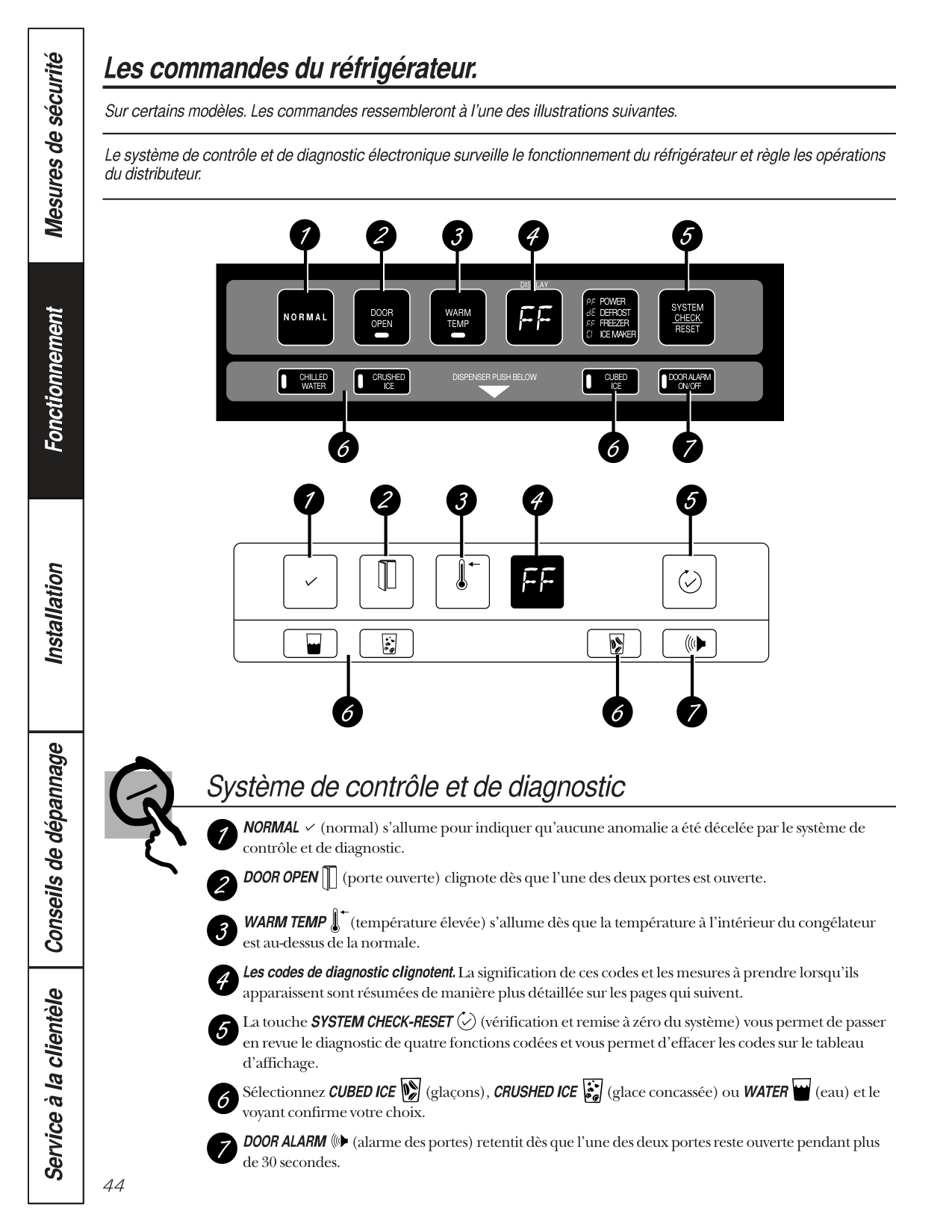

44 Les commandes du réfrigérateur. Service à la clientèle Conseils de dépannage Installation Mesures de sécurité Fonctionnement Système de contrôle et de diagnostic NORMAL (normal) s’allume pour indiquer qu’aucune anomalie a été décelée par le système de contrôle et de diagnostic.

Door Open

Door Alarm

Door

Open

Warm

Temp

N O R M A L

Power

Defrost

Freezer

Ice Maker

System

Check

Reset

Display

Door Alarm

On/Off

Cubed

Ice

Crushed

Ice

Chilled

Water

Dispenser Push Below

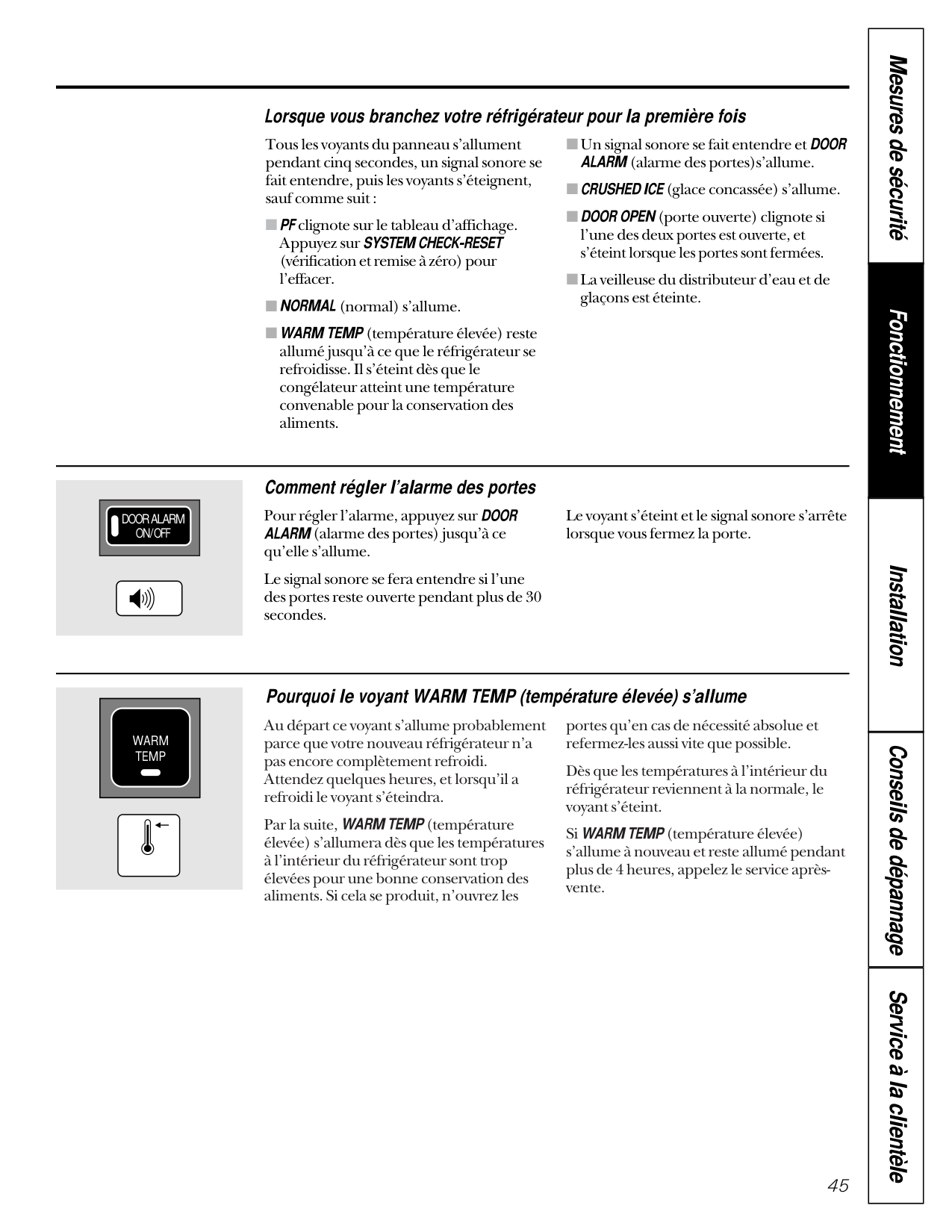

Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Lorsque vous branchez votre réfrigérateur pour la première fois Tous les voyants du panneau s’allument pendant cinq secondes, un signal sonore se fait entendre, puis les voyants s’éteignent, sauf comme suit : IPF clignote sur le tableau d’affichage. Appuyez sur SYSTEM CHECK-RESET (vérification et remise à zéro) pour l’effacer. INORMAL (normal) s’allume. IWARM TEMP (température élevée) reste allumé jusqu’à ce que le réfrigérateur se refroidisse. Il s’éteint dès que le congélateur atteint une température convenable pour la conservation des aliments. IUn signal sonore se fait entendre et DOOR ALARM (alarme des portes)s’allume. ICRUSHED ICE (glace concassée) s’allume. IDOOR OPEN (porte ouverte) clignote si l’une des deux portes est ouverte, et s’éteint lorsque les portes sont fermées. ILa veilleuse du distributeur d’eau et de glaçons est éteinte. Comment régler l’alarme des portes Pour régler l’alarme, appuyez sur DOOR ALARM (alarme des portes) jusqu’à ce qu’elle s’allume. Le signal sonore se fera entendre si l’une des portes reste ouverte pendant plus de 30 secondes. Le voyant s’éteint et le signal sonore s’arrête lorsque vous fermez la porte.

Door Alarm

On/Off

Warm

Temp

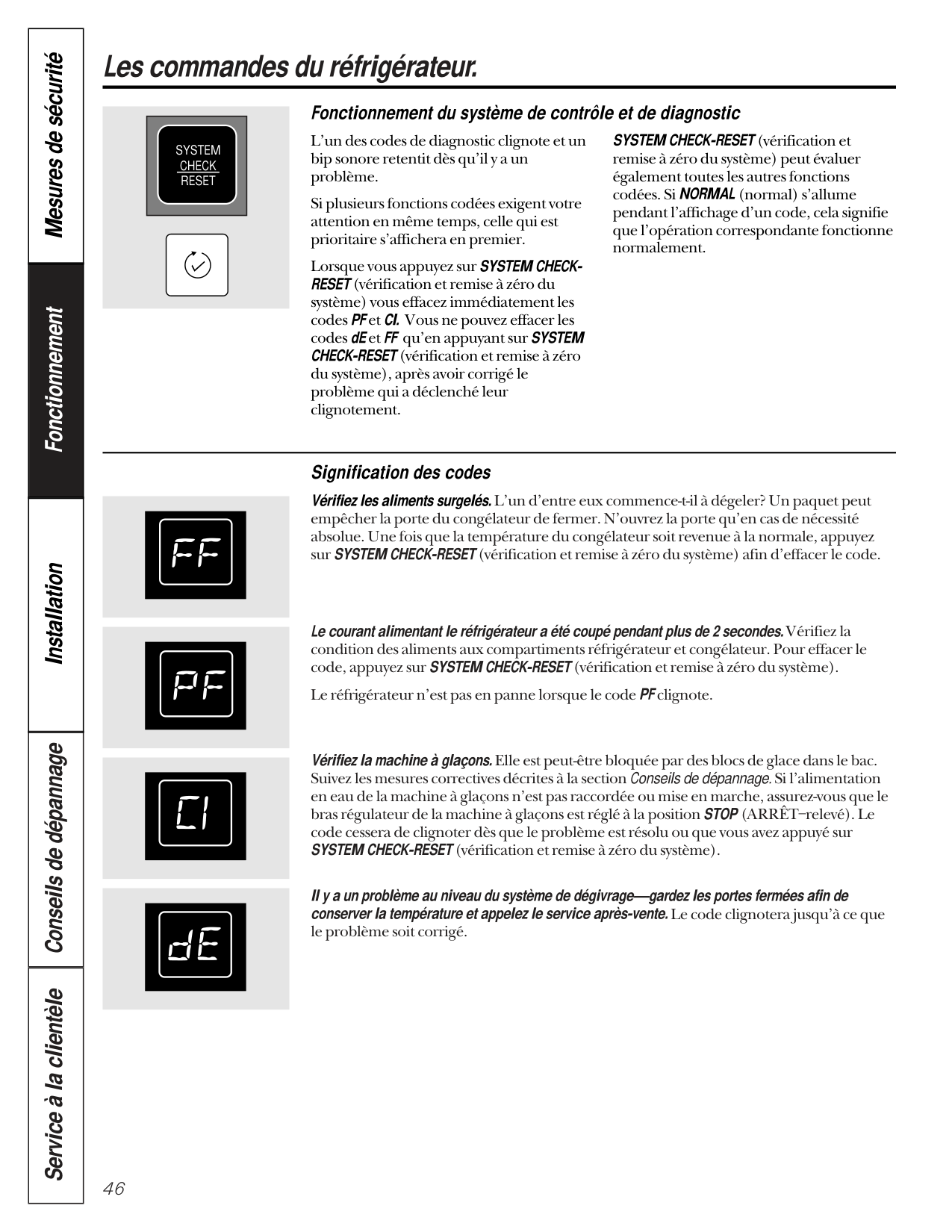

Les commandes du réfrigérateur. 46 Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Signification des codes Vérifiez les aliments surgelés. L’un d’entre eux commence-t-il à dégeler? Un paquet peut empêcher la porte du congélateur de fermer. N’ouvrez la porte qu’en cas de nécessité absolue. Une fois que la température du congélateur soit revenue à la normale, appuyez sur SYSTEM CHECK-RESET (vérification et remise à zéro du système) afin d’effacer le code. Le courant alimentant le réfrigérateur a été coupé pendant plus de 2 secondes. Vérifiez la condition des aliments aux compartiments réfrigérateur et congélateur. Pour effacer le code, appuyez sur SYSTEM CHECK-RESET (vérification et remise à zéro du système). Le réfrigérateur n’est pas en panne lorsque le code PF clignote. Vérifiez la machine à glaçons. Elle est peut-être bloquée par des blocs de glace dans le bac. Suivez les mesures correctives décrites à la section Conseils de dépannage. Si l’alimentation en eau de la machine à glaçons n’est pas raccordée ou mise en marche, assurez-vous que le bras régulateur de la machine à glaçons est réglé à la position STOP (ARRÊT–relevé). Le code cessera de clignoter dès que le problème est résolu ou que vous avez appuyé sur SYSTEM CHECK-RESET (vérification et remise à zéro du système). Il y a un problème au niveau du système de dégivrage—gardez les portes fermées afin de conserver la température et appelez le service après-vente. Le code clignotera jusqu’à ce que le problème soit corrigé. Fonctionnement du système de contrôle et de diagnostic L’un des codes de diagnostic clignote et un bip sonore retentit dès qu’il y a un problème. Si plusieurs fonctions codées exigent votre attention en même temps, celle qui est prioritaire s’affichera en premier. Lorsque vous appuyez sur SYSTEM CHECK- RESET (vérification et remise à zéro du système) vous effacez immédiatement les codes PF et CI. Vous ne pouvez effacer les codes dE et FF qu’en appuyant sur SYSTEM CHECK-RESET (vérification et remise à zéro du système), après avoir corrigé le problème qui a déclenché leur clignotement. SYSTEM CHECK-RESET (vérification et remise à zéro du système) peut évaluer également toutes les autres fonctions codées. Si NORMAL (normal) s’allume pendant l’affichage d’un code, cela signifie que l’opération correspondante fonctionne normalement.

System

Check

Reset

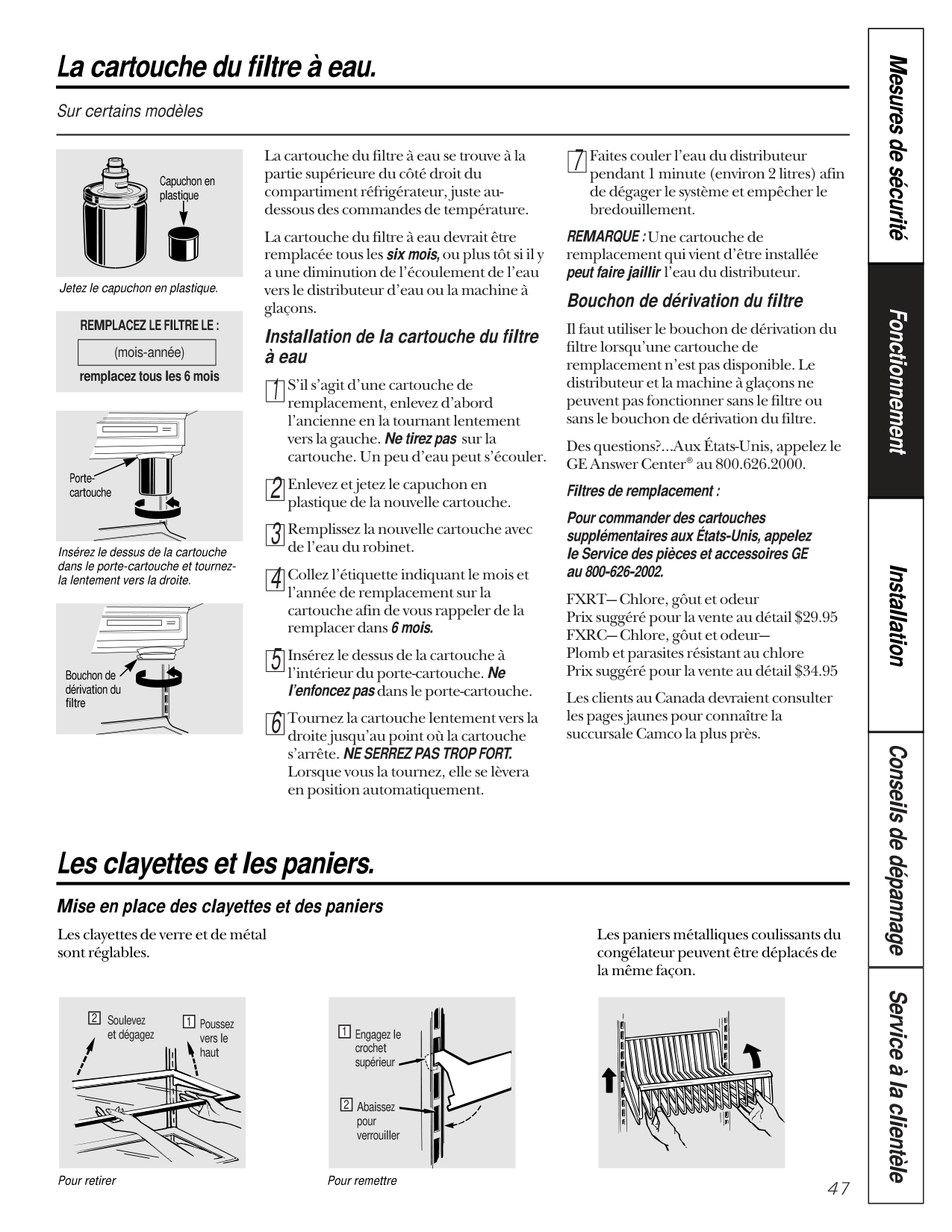

Les clayettes et les paniers. La cartouche du filtre à eau. Mise en place des clayettes et des paniers Les clayettes de verre et de métal sont réglables. Les paniers métalliques coulissants du congélateur peuvent être déplacés de la même façon. Pour retirer Pour remettre Soulevez et dégagez 2 Engagez le crochet supérieur 1 Abaissez pour verrouiller 2 Poussez vers le haut 1 Sur certains modèles La cartouche du filtre à eau se trouve à la partie supérieure du côté droit du compartiment réfrigérateur, juste au- dessous des commandes de température. La cartouche du filtre à eau devrait être remplacée tous les six mois, ou plus tôt si il y a une diminution de l’écoulement de l’eau vers le distributeur d’eau ou la machine à glaçons. Installation de la cartouche du filtre à eau S’il s’agit d’une cartouche de remplacement, enlevez d’abord l’ancienne en la tournant lentement vers la gauche. Ne tirez pas sur la cartouche. Un peu d’eau peut s’écouler. Enlevez et jetez le capuchon en plastique de la nouvelle cartouche. Remplissez la nouvelle cartouche avec de l’eau du robinet. Collez l’étiquette indiquant le mois et l’année de remplacement sur la cartouche afin de vous rappeler de la remplacer dans 6 mois. Insérez le dessus de la cartouche à l’intérieur du porte-cartouche. Ne l’enfoncez pas dans le porte-cartouche. Tournez la cartouche lentement vers la droite jusqu’au point où la cartouche s’arrête. NE SERREZ PAS TROP FORT. Lorsque vous la tournez, elle se lèvera en position automatiquement. Faites couler l’eau du distributeur pendant 1 minute (environ 2 litres) afin de dégager le système et empêcher le bredouillement. REMARQUE : Une cartouche de remplacement qui vient d’être installée peut faire jaillir l’eau du distributeur. Bouchon de dérivation du filtre Il faut utiliser le bouchon de dérivation du filtre lorsqu’une cartouche de remplacement n’est pas disponible. Le distributeur et la machine à glaçons ne peuvent pas fonctionner sans le filtre ou sans le bouchon de dérivation du filtre. Des questions?…Aux États-Unis, appelez le GE Answer Center® au 800.626.2000. Filtres de remplacement : Pour commander des cartouches supplémentaires aux États-Unis, appelez le Service des pièces et accessoires GE au 800-626-2002. FXRT— Chlore, gôut et odeur Prix suggéré pour la vente au détail $29.95 FXRC— Chlore, gôut et odeur— Plomb et parasites résistant au chlore Prix suggéré pour la vente au détail $34.95 Les clients au Canada devraient consulter les pages jaunes pour connaître la succursale Camco la plus près. 7 6 5 4 3 2 1 Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Insérez le dessus de la cartouche dans le porte-cartouche et tournez- la lentement vers la droite. Jetez le capuchon en plastique. Capuchon en plastique Bouchon de dérivation du filtre Porte- cartouche

Remplacez Le Filtre Le :

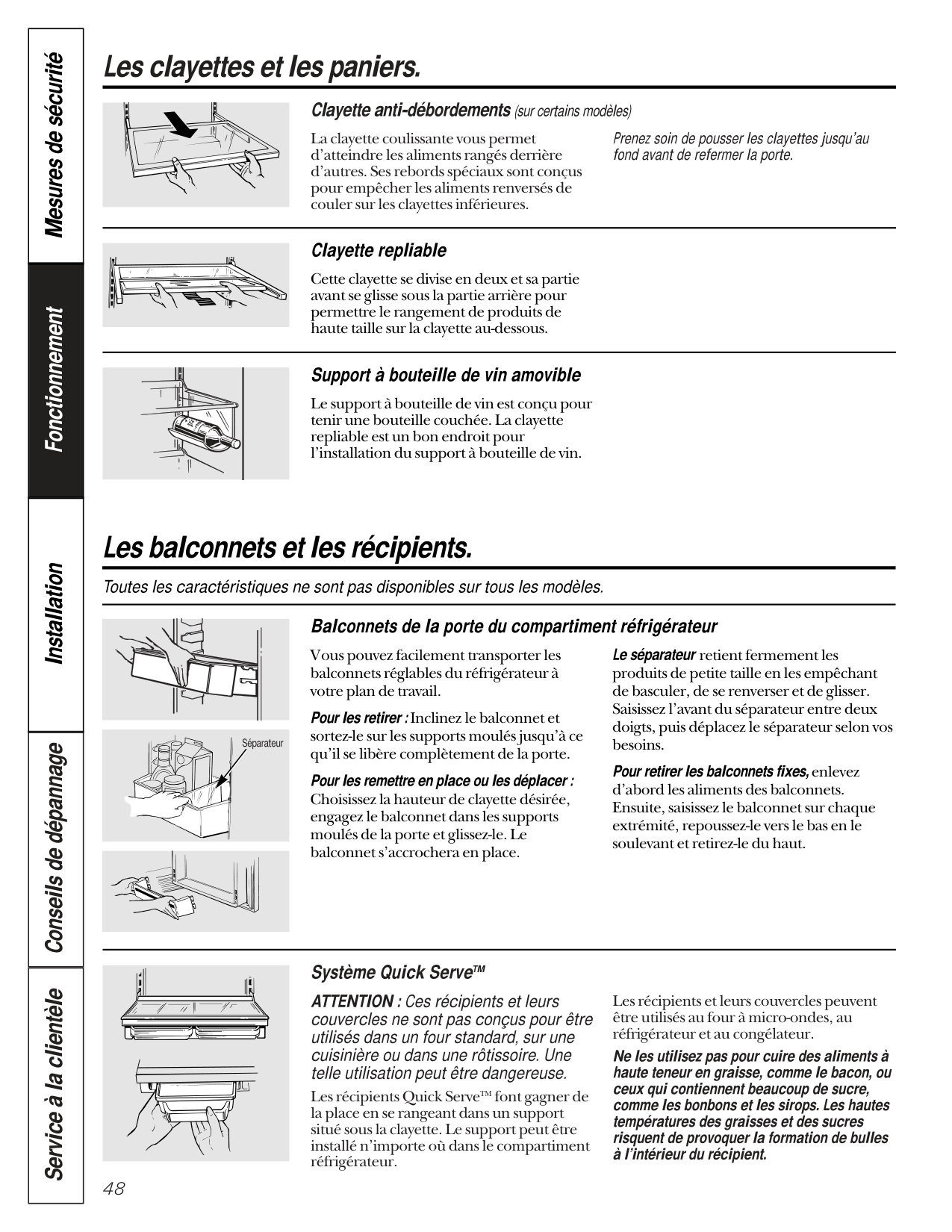

Les clayettes et les paniers. 48 Système Quick ServeTM ATTENTION : Ces récipients et leurs couvercles ne sont pas conçus pour être utilisés dans un four standard, sur une cuisinière ou dans une rôtissoire. Une telle utilisation peut être dangereuse. Les récipients Quick ServeTM font gagner de la place en se rangeant dans un support situé sous la clayette. Le support peut être installé n’importe où dans le compartiment réfrigérateur. Les récipients et leurs couvercles peuvent être utilisés au four à micro-ondes, au réfrigérateur et au congélateur. Ne les utilisez pas pour cuire des aliments à haute teneur en graisse, comme le bacon, ou ceux qui contiennent beaucoup de sucre, comme les bonbons et les sirops. Les hautes températures des graisses et des sucres risquent de provoquer la formation de bulles à l’intérieur du récipient. Clayette anti-débordements (sur certains modèles) La clayette coulissante vous permet d’atteindre les aliments rangés derrière d’autres. Ses rebords spéciaux sont conçus pour empêcher les aliments renversés de couler sur les clayettes inférieures. Prenez soin de pousser les clayettes jusqu’au fond avant de refermer la porte. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Les balconnets et les récipients. Toutes les caractéristiques ne sont pas disponibles sur tous les modèles. Balconnets de la porte du compartiment réfrigérateur Vous pouvez facilement transporter les balconnets réglables du réfrigérateur à votre plan de travail. Pour les retirer : Inclinez le balconnet et sortez-le sur les supports moulés jusqu’à ce qu’il se libère complètement de la porte. Pour les remettre en place ou les déplacer : Choisissez la hauteur de clayette désirée, engagez le balconnet dans les supports moulés de la porte et glissez-le. Le balconnet s’accrochera en place. Le séparateur retient fermement les produits de petite taille en les empêchant de basculer, de se renverser et de glisser. Saisissez l’avant du séparateur entre deux doigts, puis déplacez le séparateur selon vos besoins. Pour retirer les balconnets fixes, enlevez d’abord les aliments des balconnets. Ensuite, saisissez le balconnet sur chaque extrémité, repoussez-le vers le bas en le soulevant et retirez-le du haut. Clayette repliable Cette clayette se divise en deux et sa partie avant se glisse sous la partie arrière pour permettre le rangement de produits de haute taille sur la clayette au-dessous. Support à bouteille de vin amovible Le support à bouteille de vin est conçu pour tenir une bouteille couchée. La clayette repliable est un bon endroit pour l’installation du support à bouteille de vin. Séparateur

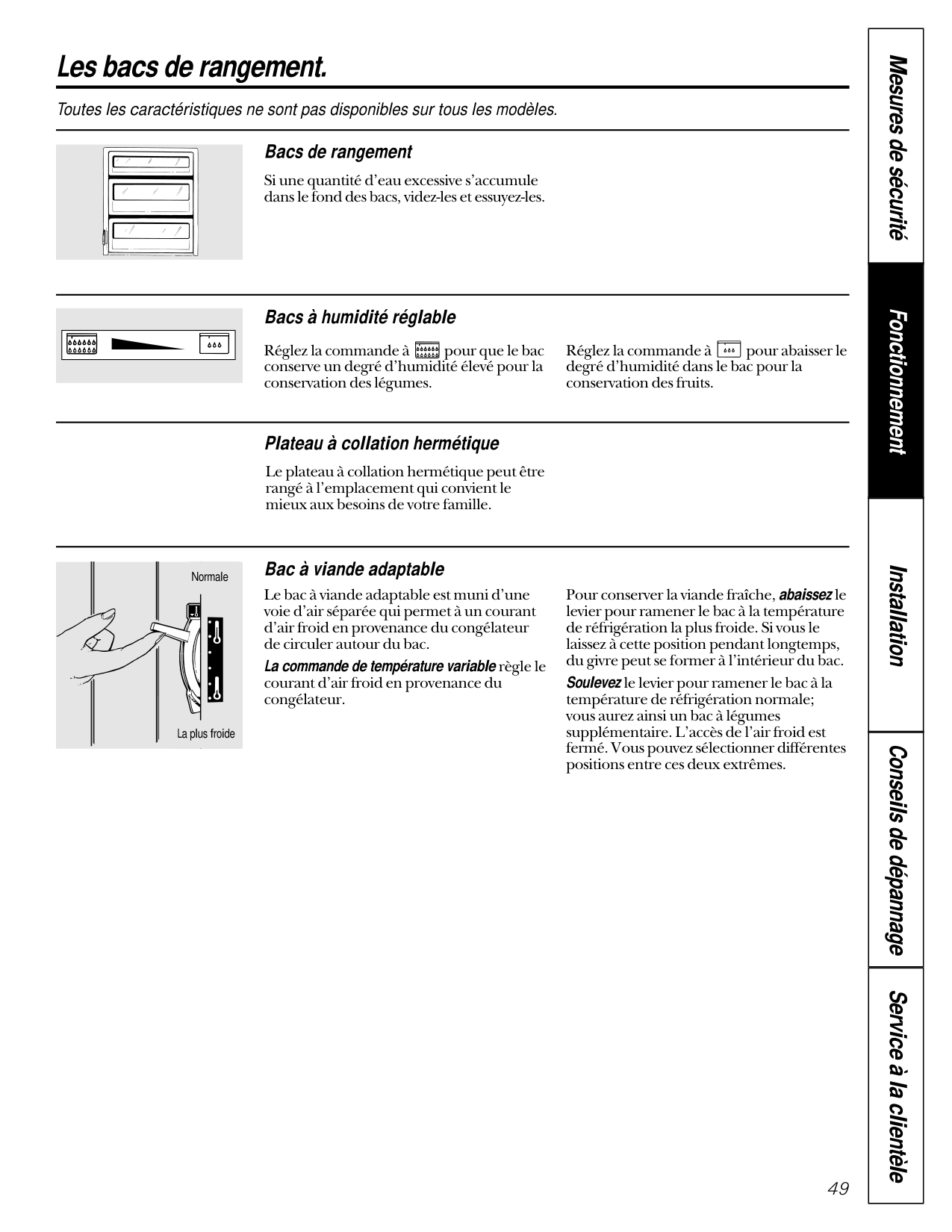

Les bacs de rangement. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Toutes les caractéristiques ne sont pas disponibles sur tous les modèles. Bacs de rangement Si une quantité d’eau excessive s’accumule dans le fond des bacs, videz-les et essuyez-les. Bacs à humidité réglable Réglez la commande à pour que le bac conserve un degré d’humidité élevé pour la conservation des légumes. Réglez la commande à pour abaisser le degré d’humidité dans le bac pour la conservation des fruits. Plateau à collation hermétique Le plateau à collation hermétique peut être rangé à l’emplacement qui convient le mieux aux besoins de votre famille. Bac à viande adaptable Le bac à viande adaptable est muni d’une voie d’air séparée qui permet à un courant d’air froid en provenance du congélateur de circuler autour du bac. La commande de température variable règle le courant d’air froid en provenance du congélateur. Pour conserver la viande fraîche, abaissez le levier pour ramener le bac à la température de réfrigération la plus froide. Si vous le laissez à cette position pendant longtemps, du givre peut se former à l’intérieur du bac. Soulevez le levier pour ramener le bac à la température de réfrigération normale; vous aurez ainsi un bac à légumes supplémentaire. L’accès de l’air froid est fermé. Vous pouvez sélectionner différentes positions entre ces deux extrêmes. Normale La plus froide 49

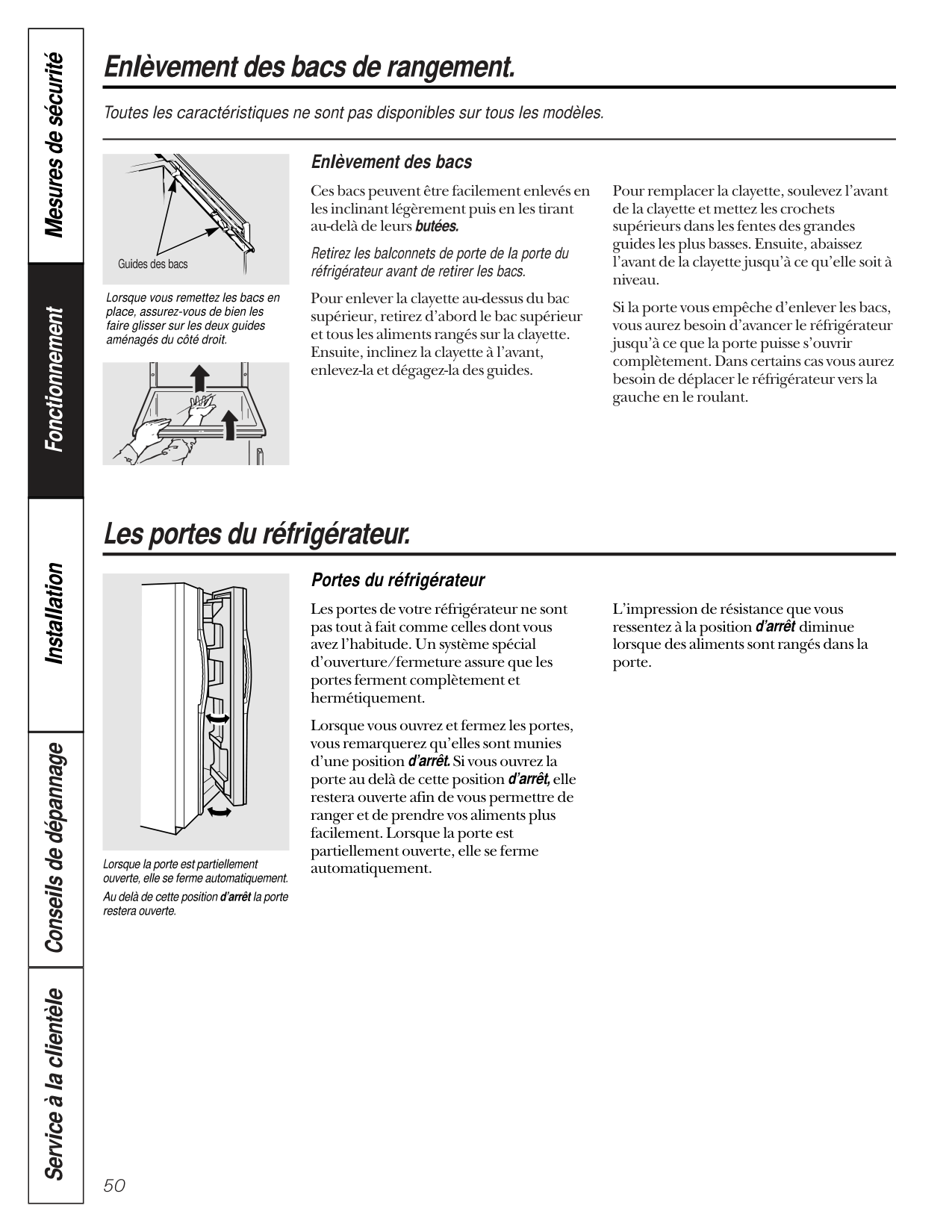

Enlèvement des bacs de rangement. Toutes les caractéristiques ne sont pas disponibles sur tous les modèles. Les portes du réfrigérateur. Enlèvement des bacs Ces bacs peuvent être facilement enlevés en les inclinant légèrement puis en les tirant au-delà de leurs butées. Retirez les balconnets de porte de la porte du réfrigérateur avant de retirer les bacs. Pour enlever la clayette au-dessus du bac supérieur, retirez d’abord le bac supérieur et tous les aliments rangés sur la clayette. Ensuite, inclinez la clayette à l’avant, enlevez-la et dégagez-la des guides. Pour remplacer la clayette, soulevez l’avant de la clayette et mettez les crochets supérieurs dans les fentes des grandes guides les plus basses. Ensuite, abaissez l’avant de la clayette jusqu’à ce qu’elle soit à niveau. Si la porte vous empêche d’enlever les bacs, vous aurez besoin d’avancer le réfrigérateur jusqu’à ce que la porte puisse s’ouvrir complètement. Dans certains cas vous aurez besoin de déplacer le réfrigérateur vers la gauche en le roulant. 50 Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Guides des bacs Lorsque vous remettez les bacs en place, assurez-vous de bien les faire glisser sur les deux guides aménagés du côté droit. Portes du réfrigérateur Les portes de votre réfrigérateur ne sont pas tout à fait comme celles dont vous avez l’habitude. Un système spécial d’ouverture/fermeture assure que les portes ferment complètement et hermétiquement. Lorsque vous ouvrez et fermez les portes, vous remarquerez qu’elles sont munies d’une position d’arrêt. Si vous ouvrez la porte au delà de cette position d’arrêt, elle restera ouverte afin de vous permettre de ranger et de prendre vos aliments plus facilement. Lorsque la porte est partiellement ouverte, elle se ferme automatiquement. L’impression de résistance que vous ressentez à la position d’arrêt diminue lorsque des aliments sont rangés dans la porte. Lorsque la porte est partiellement ouverte, elle se ferme automatiquement. Au delà de cette position d’arrêt la porte restera ouverte.

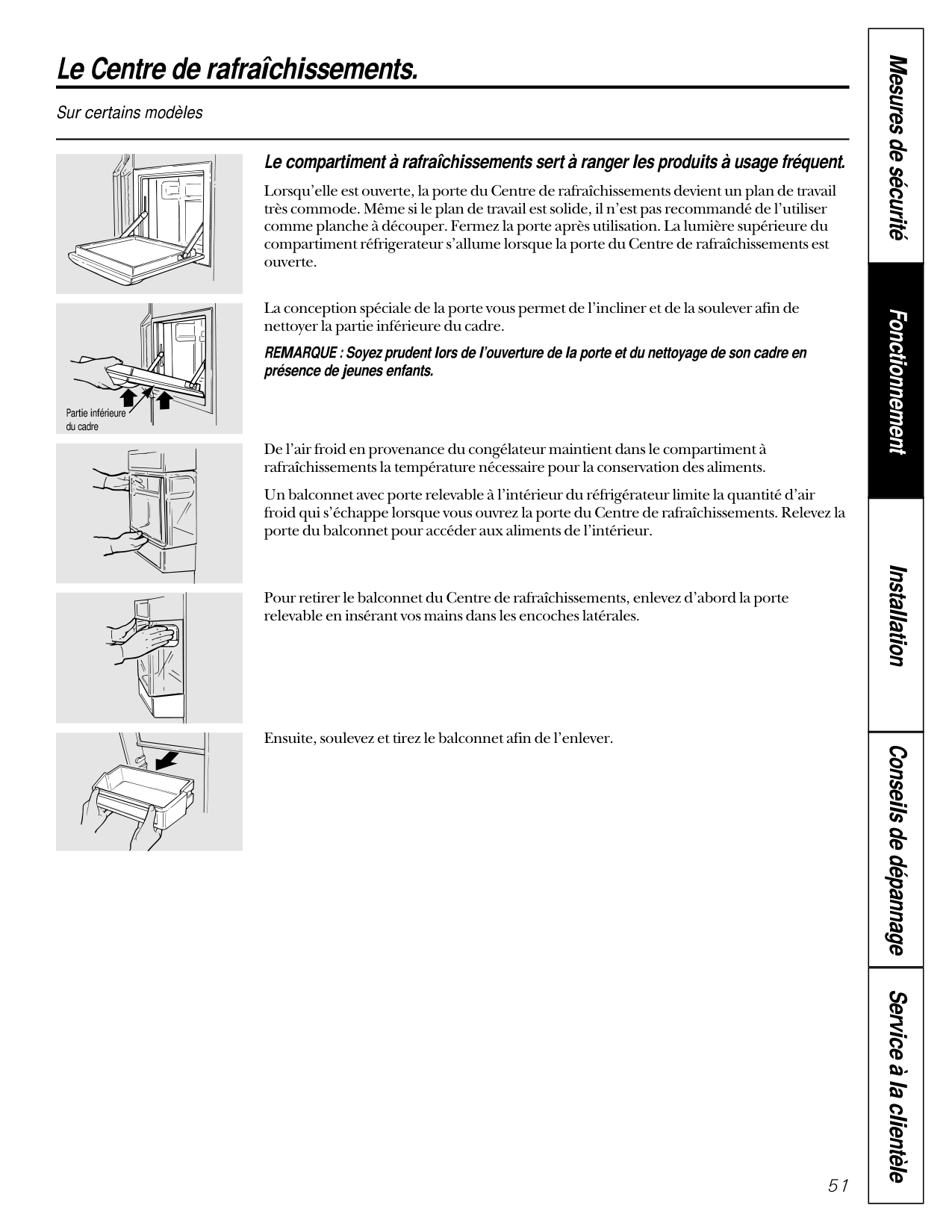

Sur certains modèles Le Centre de rafraîchissements. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Le compartiment à rafraîchissements sert à ranger les produits à usage fréquent. Lorsqu’elle est ouverte, la porte du Centre de rafraîchissements devient un plan de travail très commode. Même si le plan de travail est solide, il n’est pas recommandé de l’utiliser comme planche à découper. Fermez la porte après utilisation. La lumière supérieure du compartiment réfrigerateur s’allume lorsque la porte du Centre de rafraîchissements est ouverte. La conception spéciale de la porte vous permet de l’incliner et de la soulever afin de nettoyer la partie inférieure du cadre. REMARQUE : Soyez prudent lors de l’ouverture de la porte et du nettoyage de son cadre en présence de jeunes enfants. De l’air froid en provenance du congélateur maintient dans le compartiment à rafraîchissements la température nécessaire pour la conservation des aliments. Un balconnet avec porte relevable à l’intérieur du réfrigérateur limite la quantité d’air froid qui s’échappe lorsque vous ouvrez la porte du Centre de rafraîchissements. Relevez la porte du balconnet pour accéder aux aliments de l’intérieur. Pour retirer le balconnet du Centre de rafraîchissements, enlevez d’abord la porte relevable en insérant vos mains dans les encoches latérales. Ensuite, soulevez et tirez le balconnet afin de l’enlever. 51 Partie inférieure du cadre

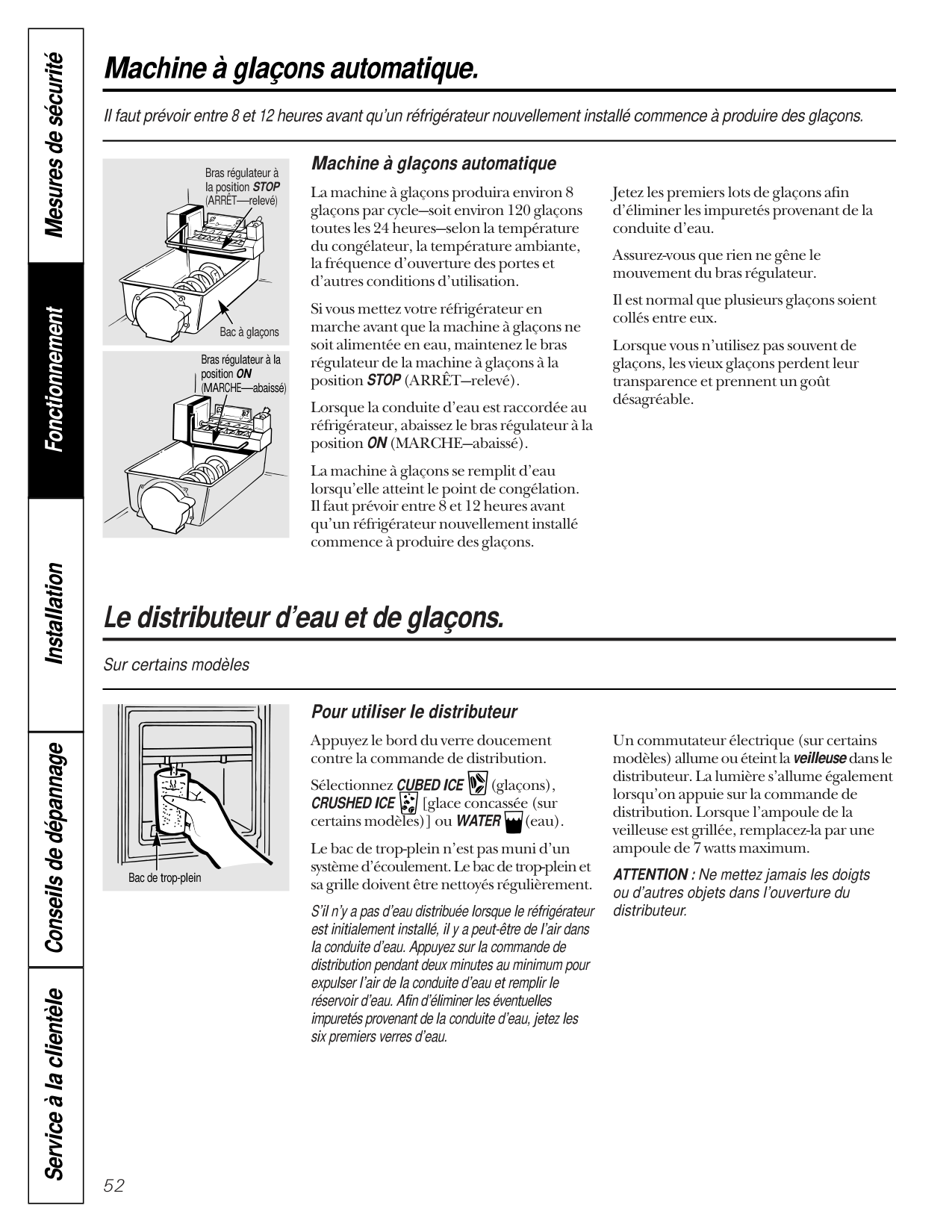

Machine à glaçons automatique La machine à glaçons produira environ 8 glaçons par cycle—soit environ 120 glaçons toutes les 24 heures—selon la température du congélateur, la température ambiante, la fréquence d’ouverture des portes et d’autres conditions d’utilisation. Si vous mettez votre réfrigérateur en marche avant que la machine à glaçons ne soit alimentée en eau, maintenez le bras régulateur de la machine à glaçons à la position STOP (ARRÊT—relevé). Lorsque la conduite d’eau est raccordée au réfrigérateur, abaissez le bras régulateur à la position ON (MARCHE—abaissé). La machine à glaçons se remplit d’eau lorsqu’elle atteint le point de congélation. Il faut prévoir entre 8 et 12 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons. Jetez les premiers lots de glaçons afin d’éliminer les impuretés provenant de la conduite d’eau. Assurez-vous que rien ne gêne le mouvement du bras régulateur. Il est normal que plusieurs glaçons soient collés entre eux. Lorsque vous n’utilisez pas souvent de glaçons, les vieux glaçons perdent leur transparence et prennent un goût désagréable. Machine à glaçons automatique. Il faut prévoir entre 8 et 12 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons. Bac à glaçons Bras régulateur à la position STOP (ARRÊT—relevé) Bras régulateur à la position ON (MARCHE—abaissé) 52 Le distributeur d’eau et de glaçons. Sur certains modèles Pour utiliser le distributeur Appuyez le bord du verre doucement contre la commande de distribution. Sélectionnez CUBED ICE (glaçons), CRUSHED ICE [glace concassée (sur certains modèles)] ou WATER (eau). Le bac de trop-plein n’est pas muni d’un système d’écoulement. Le bac de trop-plein et sa grille doivent être nettoyés régulièrement. S’il n’y a pas d’eau distribuée lorsque le réfrigérateur est initialement installé, il y a peut-être de l’air dans la conduite d’eau. Appuyez sur la commande de distribution pendant deux minutes au minimum pour expulser l’air de la conduite d’eau et remplir le réservoir d’eau. Afin d’éliminer les éventuelles impuretés provenant de la conduite d’eau, jetez les six premiers verres d’eau. Un commutateur électrique (sur certains modèles) allume ou éteint la veilleuse dans le distributeur. La lumière s’allume également lorsqu’on appuie sur la commande de distribution. Lorsque l’ampoule de la veilleuse est grillée, remplacez-la par une ampoule de 7 watts maximum. ATTENTION : Ne mettez jamais les doigts ou d’autres objets dans l’ouverture du distributeur. Bac de trop-plein Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation

Bac à glaçons Retrait du bac : Soulevez le coin gauche pour dégager le bac de la clayette. Tirez droit vers vous en soutenant le bac à l’avant et à l’arrière. Remise en place : Glissez le bac jusqu’à ce que la languette du bac s’engage dans la fente de la clayette. Si le bac ne va pas jusqu’au fond, retirez-le et donnez un quart de tour au mécanisme d’entraînement. Glissez-le de nouveau en place jusqu’à ce que la languette du bac s’engage dans la fente de la clayette. Tournez Mécanisme d’entraînement Renseignements importants concernant votre distributeur IAjoutez les glaçons avant de remplir le verre de liquide. IN’ajoutez pas dans le bac à glaçons des glaçons non fabriqués par votre machine à glaçons. Ils risquent d’être difficiles à concasser ou à distribuer. IÉvitez de trop remplir les verres de glaçons et d’utiliser des verres étroits ou très hauts. Le conduit peut se bloquer et le volet peut geler et coincer. S’il y a des glaçons qui bloquent le conduit, faites-les passer au moyen d’une cuillère en bois. INe placez pas de boissons ou d’aliments dans le bac à glaçons pour les rafraîchir. Les boîtes, bouteilles et paquets alimentaires peuvent coincer la machine à glaçons ou la vis sans fin. IMême si vous avez sélectionné CUBED ICE (glaçons), il est possible que de la glace concassée tombe dans votre verre. Cela se produit de temps à autre lorsque plusieurs glaçons sont acheminés vers le broyeur. IAprès distribution de la glace concassée, de l’eau peut s’écouler du conduit. IUn amas de givre se forme parfois sur le volet du conduit à glaçons. Ceci est normal, et se produit généralement après des distributions répétées de glace concassée. Le givre s’évaporera après quelque temps. IL’eau venant du distributeur n’est pas glacée. Si vous désirez de l’eau plus froide, ajoutez de la glace concassée ou des glaçons dans votre verre avant de le remplir d’eau. 53 Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation

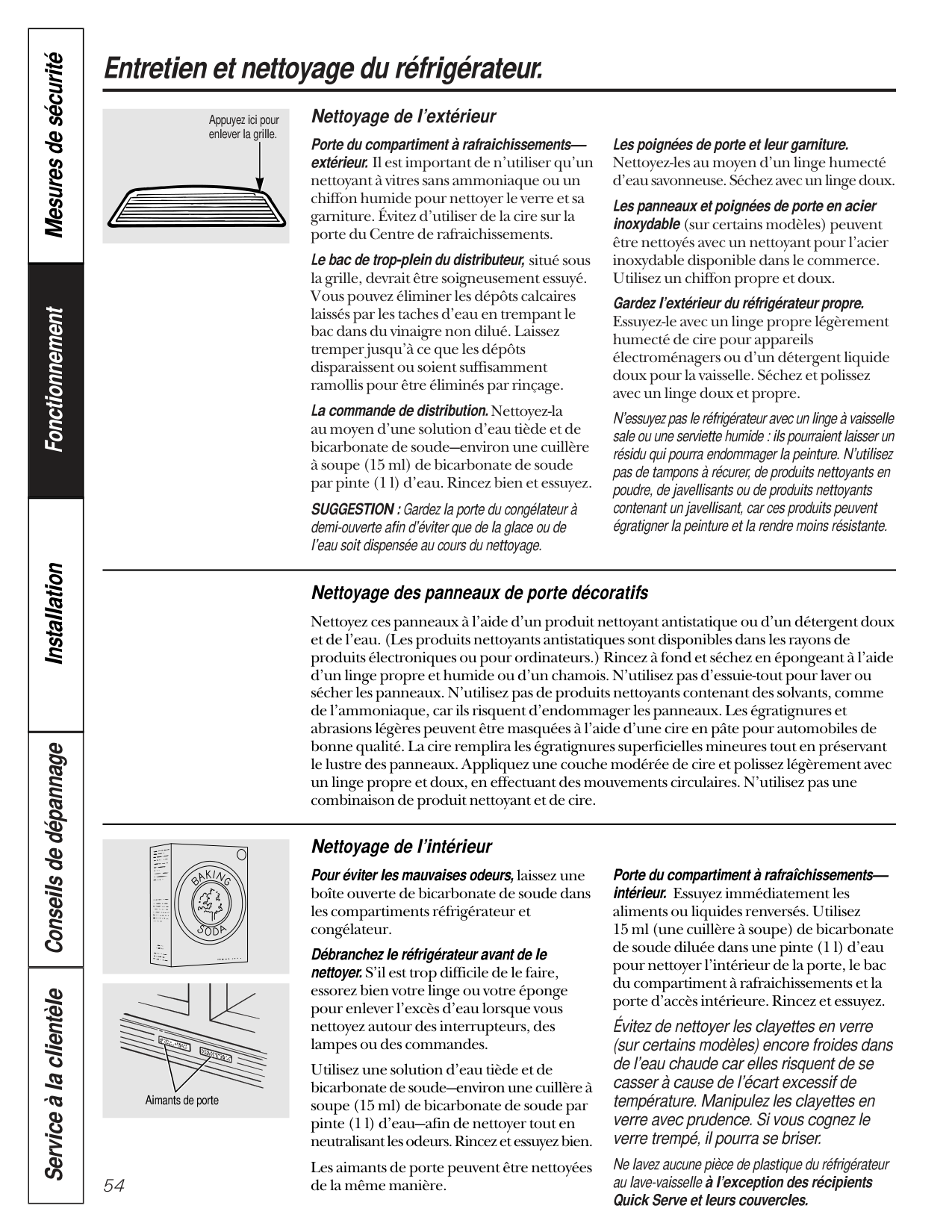

54 Entretien et nettoyage du réfrigérateur. Nettoyage de l’extérieur Porte du compartiment à rafraichissements— extérieur. Il est important de n’utiliser qu’un nettoyant à vitres sans ammoniaque ou un chiffon humide pour nettoyer le verre et sa garniture. Évitez d’utiliser de la cire sur la porte du Centre de rafraichissements. Le bac de trop-plein du distributeur, situé sous la grille, devrait être soigneusement essuyé. Vous pouvez éliminer les dépôts calcaires laissés par les taches d’eau en trempant le bac dans du vinaigre non dilué. Laissez tremper jusqu’à ce que les dépôts disparaissent ou soient suffisamment ramollis pour être éliminés par rinçage. La commande de distribution. Nettoyez-la au moyen d’une solution d’eau tiède et de bicarbonate de soude—environ une cuillère à soupe (15 ml) de bicarbonate de soude par pinte (1 l) d’eau. Rincez bien et essuyez. SUGGESTION : Gardez la porte du congélateur à demi-ouverte afin d’éviter que de la glace ou de l’eau soit dispensée au cours du nettoyage. Les poignées de porte et leur garniture. Nettoyez-les au moyen d’un linge humecté d’eau savonneuse. Séchez avec un linge doux. Les panneaux et poignées de porte en acier inoxydable (sur certains modèles) peuvent être nettoyés avec un nettoyant pour l’acier inoxydable disponible dans le commerce. Utilisez un chiffon propre et doux. Gardez l’extérieur du réfrigérateur propre. Essuyez-le avec un linge propre légèrement humecté de cire pour appareils électroménagers ou d’un détergent liquide doux pour la vaisselle. Séchez et polissez avec un linge doux et propre. N’essuyez pas le réfrigérateur avec un linge à vaisselle sale ou une serviette humide : ils pourraient laisser un résidu qui pourra endommager la peinture. N’utilisez pas de tampons à récurer, de produits nettoyants en poudre, de javellisants ou de produits nettoyants contenant un javellisant, car ces produits peuvent égratigner la peinture et la rendre moins résistante. Appuyez ici pour enlever la grille. Nettoyage de l’intérieur Pour éviter les mauvaises odeurs, laissez une boîte ouverte de bicarbonate de soude dans les compartiments réfrigérateur et congélateur. Débranchez le réfrigérateur avant de le nettoyer. S’il est trop difficile de le faire, essorez bien votre linge ou votre éponge pour enlever l’excès d’eau lorsque vous nettoyez autour des interrupteurs, des lampes ou des commandes. Utilisez une solution d’eau tiède et de bicarbonate de soude—environ une cuillère à soupe (15 ml) de bicarbonate de soude par pinte (1 l) d’eau—afin de nettoyer tout en neutralisant les odeurs. Rincez et essuyez bien. Les aimants de porte peuvent être nettoyées de la même manière. Porte du compartiment à rafraîchissements— intérieur. Essuyez immédiatement les aliments ou liquides renversés. Utilisez 15 ml (une cuillère à soupe) de bicarbonate de soude diluée dans une pinte (1 l) d’eau pour nettoyer l’intérieur de la porte, le bac du compartiment à rafraichissements et la porte d’accès intérieure. Rincez et essuyez. Évitez de nettoyer les clayettes en verre (sur certains modèles) encore froides dans de l’eau chaude car elles risquent de se casser à cause de l’écart excessif de température. Manipulez les clayettes en verre avec prudence. Si vous cognez le verre trempé, il pourra se briser. Ne lavez aucune pièce de plastique du réfrigérateur au lave-vaisselle à l’exception des récipients Quick Serve et leurs couvercles. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Aimants de porte Nettoyage des panneaux de porte décoratifs Nettoyez ces panneaux à l’aide d’un produit nettoyant antistatique ou d’un détergent doux et de l’eau. (Les produits nettoyants antistatiques sont disponibles dans les rayons de produits électroniques ou pour ordinateurs.) Rincez à fond et séchez en épongeant à l’aide d’un linge propre et humide ou d’un chamois. N’utilisez pas d’essuie-tout pour laver ou sécher les panneaux. N’utilisez pas de produits nettoyants contenant des solvants, comme de l’ammoniaque, car ils risquent d’endommager les panneaux. Les égratignures et abrasions légères peuvent être masquées à l’aide d’une cire en pâte pour automobiles de bonne qualité. La cire remplira les égratignures superficielles mineures tout en préservant le lustre des panneaux. Appliquez une couche modérée de cire et polissez légèrement avec un linge propre et doux, en effectuant des mouvements circulaires. N’utilisez pas une combinaison de produit nettoyant et de cire.

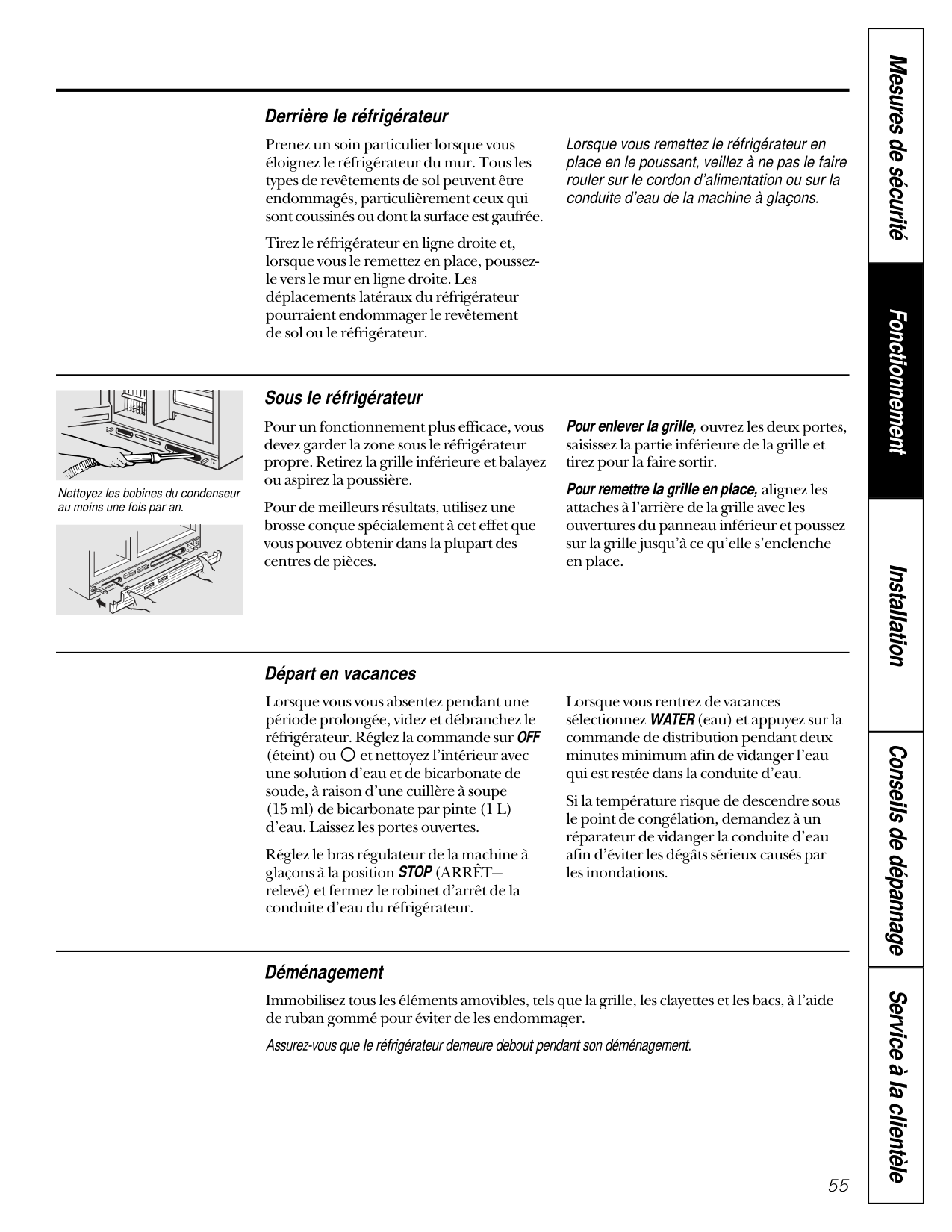

55 Derrière le réfrigérateur Prenez un soin particulier lorsque vous éloignez le réfrigérateur du mur. Tous les types de revêtements de sol peuvent être endommagés, particulièrement ceux qui sont coussinés ou dont la surface est gaufrée. Tirez le réfrigérateur en ligne droite et, lorsque vous le remettez en place, poussez- le vers le mur en ligne droite. Les déplacements latéraux du réfrigérateur pourraient endommager le revêtement de sol ou le réfrigérateur. Lorsque vous remettez le réfrigérateur en place en le poussant, veillez à ne pas le faire rouler sur le cordon d’alimentation ou sur la conduite d’eau de la machine à glaçons. Sous le réfrigérateur Pour un fonctionnement plus efficace, vous devez garder la zone sous le réfrigérateur propre. Retirez la grille inférieure et balayez ou aspirez la poussière. Pour de meilleurs résultats, utilisez une brosse conçue spécialement à cet effet que vous pouvez obtenir dans la plupart des centres de pièces. Pour enlever la grille, ouvrez les deux portes, saisissez la partie inférieure de la grille et tirez pour la faire sortir. Pour remettre la grille en place, alignez les attaches à l’arrière de la grille avec les ouvertures du panneau inférieur et poussez sur la grille jusqu’à ce qu’elle s’enclenche en place. Départ en vacances Lorsque vous vous absentez pendant une période prolongée, videz et débranchez le réfrigérateur. Réglez la commande sur OFF (éteint) ou et nettoyez l’intérieur avec une solution d’eau et de bicarbonate de soude, à raison d’une cuillère à soupe (15 ml) de bicarbonate par pinte (1 L) d’eau. Laissez les portes ouvertes. Réglez le bras régulateur de la machine à glaçons à la position STOP (ARRÊT— relevé) et fermez le robinet d’arrêt de la conduite d’eau du réfrigérateur. Lorsque vous rentrez de vacances sélectionnez WATER (eau) et appuyez sur la commande de distribution pendant deux minutes minimum afin de vidanger l’eau qui est restée dans la conduite d’eau. Si la température risque de descendre sous le point de congélation, demandez à un réparateur de vidanger la conduite d’eau afin d’éviter les dégâts sérieux causés par les inondations. Déménagement Immobilisez tous les éléments amovibles, tels que la grille, les clayettes et les bacs, à l’aide de ruban gommé pour éviter de les endommager. Assurez-vous que le réfrigérateur demeure debout pendant son déménagement. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Nettoyez les bobines du condenseur au moins une fois par an.

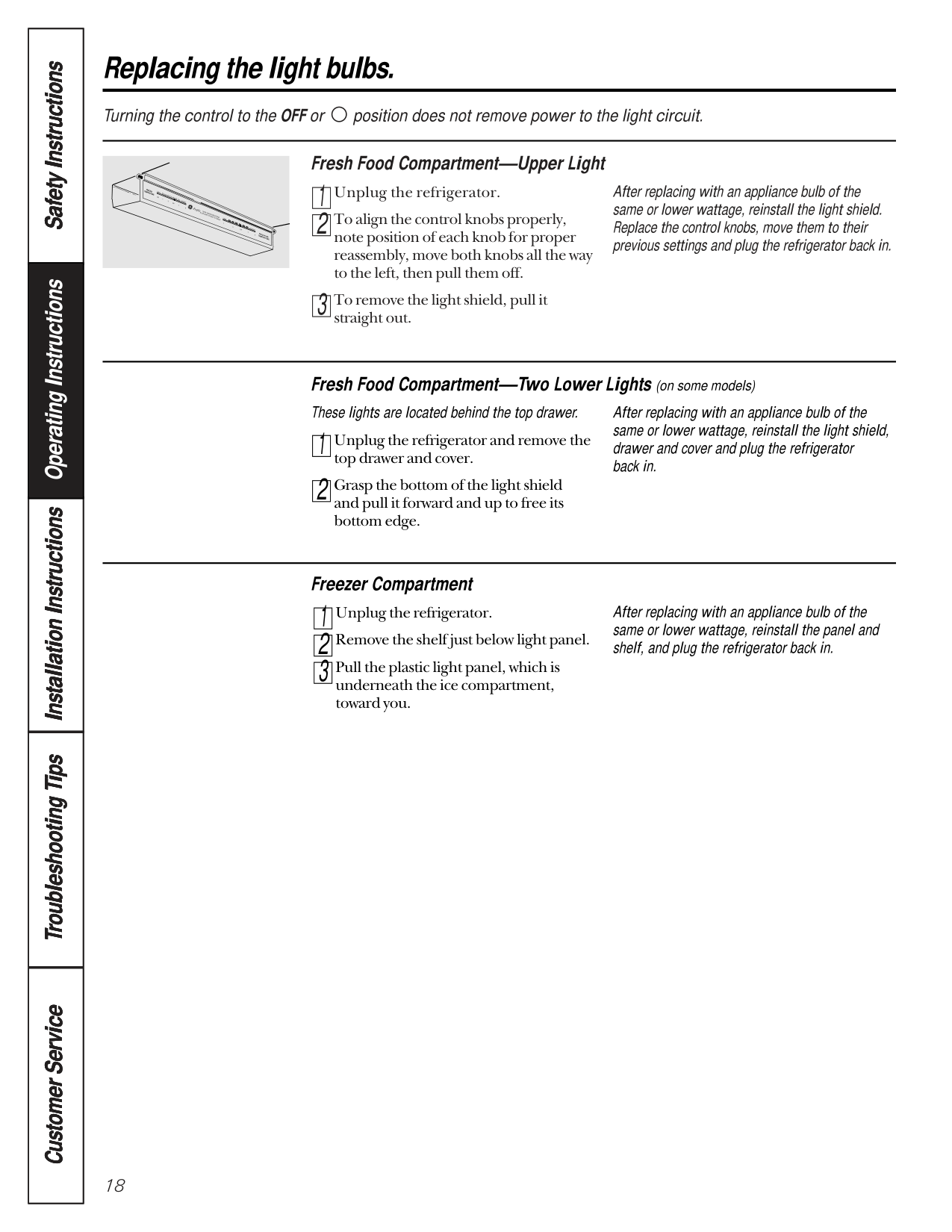

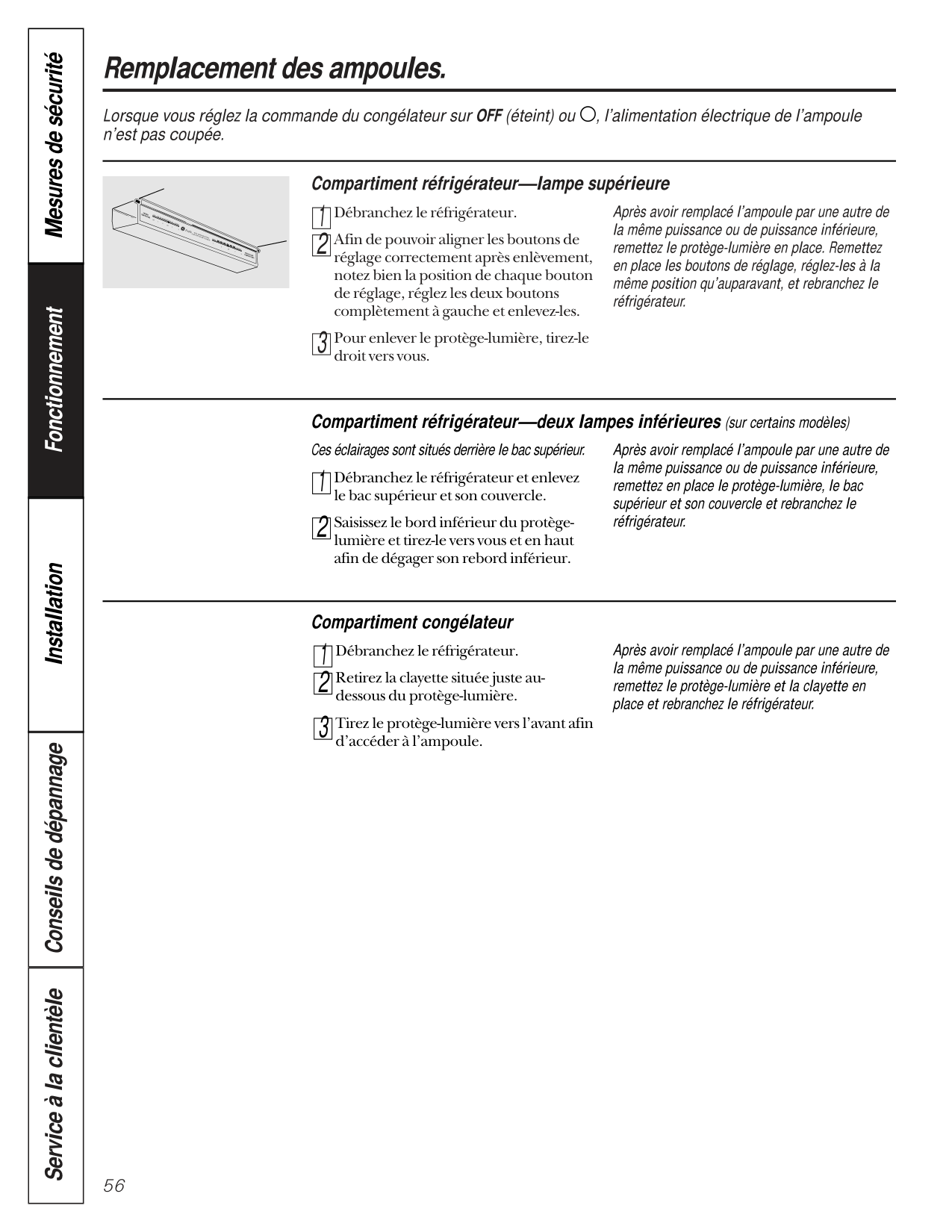

56 Remplacement des ampoules. Lorsque vous réglez la commande du congélateur sur OFF (éteint) ou , l’alimentation électrique de l’ampoule n’est pas coupée. Compartiment réfrigérateur—lampe supérieure Débranchez le réfrigérateur. Afin de pouvoir aligner les boutons de réglage correctement après enlèvement, notez bien la position de chaque bouton de réglage, réglez les deux boutons complètement à gauche et enlevez-les. Pour enlever le protège-lumière, tirez-le droit vers vous. Après avoir remplacé l’ampoule par une autre de la même puissance ou de puissance inférieure, remettez le protège-lumière en place. Remettez en place les boutons de réglage, réglez-les à la même position qu’auparavant, et rebranchez le réfrigérateur. 3 2 1

Freezer

Temperature

Cold

Off

Coldest

Fresh Food

Temperature

Cold

Coldest

*Initial Temperature Settings

Allow 24 Hrs. For Temp. To Stabilize

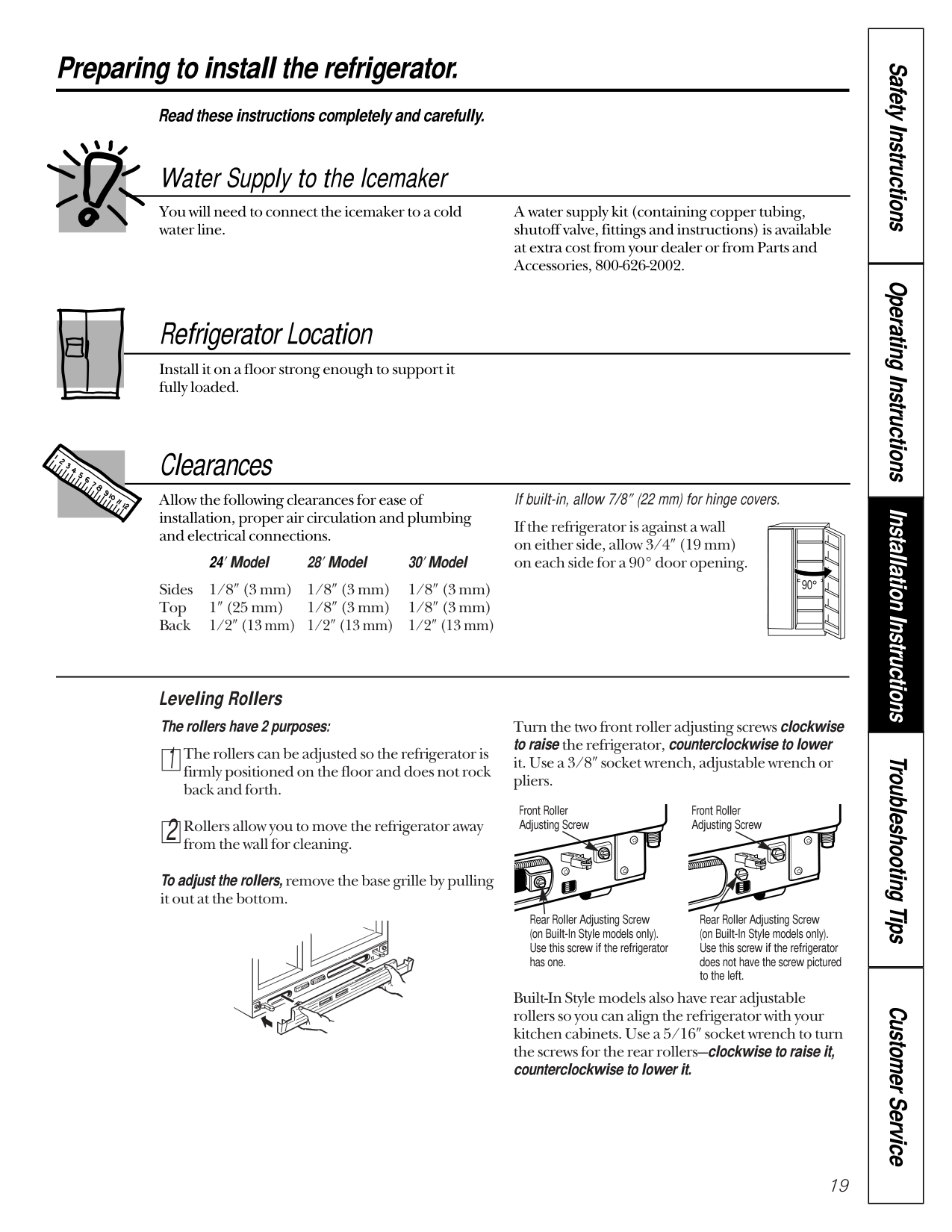

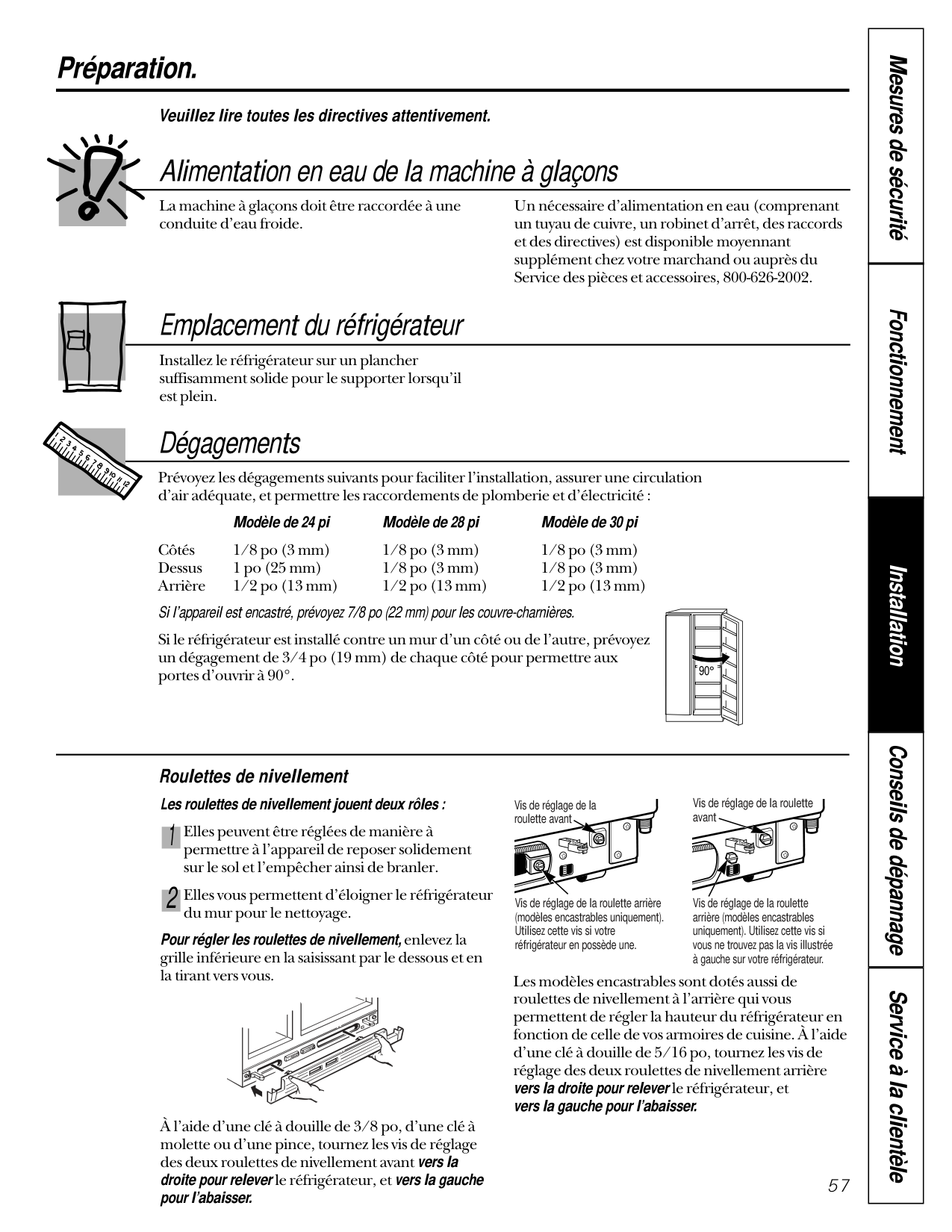

Préparation. Veuillez lire toutes les directives attentivement. Alimentation en eau de la machine à glaçons La machine à glaçons doit être raccordée à une conduite d’eau froide. Un nécessaire d’alimentation en eau (comprenant un tuyau de cuivre, un robinet d’arrêt, des raccords et des directives) est disponible moyennant supplément chez votre marchand ou auprès du Service des pièces et accessoires, 800-626-2002. Emplacement du réfrigérateur Installez le réfrigérateur sur un plancher suffisamment solide pour le supporter lorsqu’il est plein. Dégagements Prévoyez les dégagements suivants pour faciliter l’installation, assurer une circulation d’air adéquate, et permettre les raccordements de plomberie et d’électricité : Modèle de 24 pi Modèle de 28 pi Modèle de 30 pi Côtés 1/8 po (3 mm) 1/8 po (3 mm) 1/8 po (3 mm) Dessus 1 po (25 mm) 1/8 po (3 mm) 1/8 po (3 mm) Arrière 1/2 po (13 mm) 1/2 po (13 mm) 1/2 po (13 mm) Si l’appareil est encastré, prévoyez 7/8 po (22 mm) pour les couvre-charnières. Si le réfrigérateur est installé contre un mur d’un côté ou de l’autre, prévoyez un dégagement de 3/4 po (19 mm) de chaque côté pour permettre aux portes d’ouvrir à 90°. Roulettes de nivellement Les roulettes de nivellement jouent deux rôles : Elles peuvent être réglées de manière à permettre à l’appareil de reposer solidement sur le sol et l’empêcher ainsi de branler. Elles vous permettent d’éloigner le réfrigérateur du mur pour le nettoyage. Pour régler les roulettes de nivellement, enlevez la grille inférieure en la saisissant par le dessous et en la tirant vers vous. À l’aide d’une clé à douille de 3/8 po, d’une clé à molette ou d’une pince, tournez les vis de réglage des deux roulettes de nivellement avant vers la droite pour relever le réfrigérateur, et vers la gauche pour l’abaisser. Les modèles encastrables sont dotés aussi de roulettes de nivellement à l’arrière qui vous permettent de régler la hauteur du réfrigérateur en fonction de celle de vos armoires de cuisine. À l’aide d’une clé à douille de 5/16 po, tournez les vis de réglage des deux roulettes de nivellement arrière vers la droite pour relever le réfrigérateur, et vers la gauche pour l’abaisser. 2 1 57 Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Vis de réglage de la roulette avant Vis de réglage de la roulette avant Vis de réglage de la roulette arrière (modèles encastrables uniquement). Utilisez cette vis si votre réfrigérateur en possède une. Vis de réglage de la roulette arrière (modèles encastrables uniquement). Utilisez cette vis si vous ne trouvez pas la vis illustrée à gauche sur votre réfrigérateur. 90°

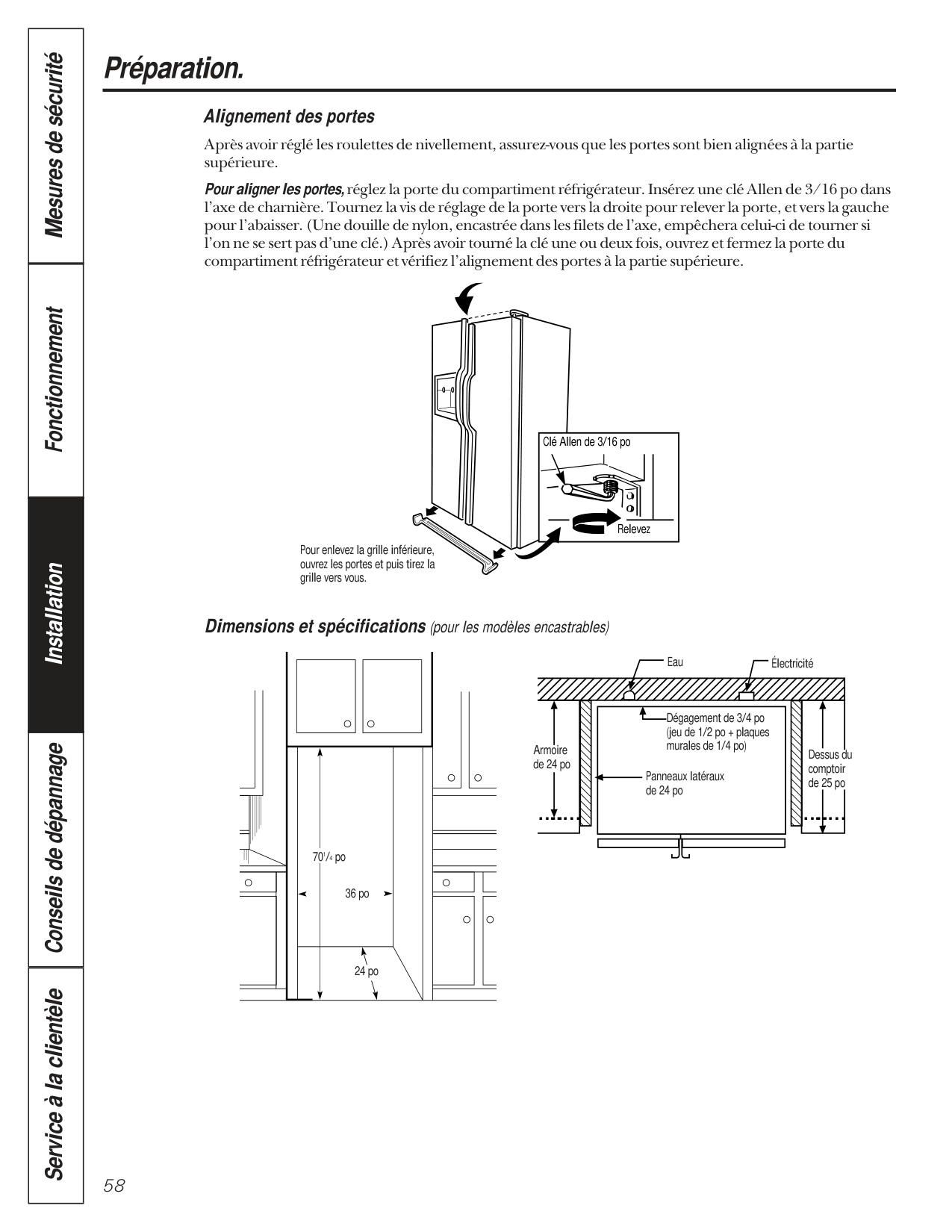

58 Préparation. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Alignement des portes Après avoir réglé les roulettes de nivellement, assurez-vous que les portes sont bien alignées à la partie supérieure. Pour aligner les portes, réglez la porte du compartiment réfrigérateur. Insérez une clé Allen de 3/16 po dans l’axe de charnière. Tournez la vis de réglage de la porte vers la droite pour relever la porte, et vers la gauche pour l’abaisser. (Une douille de nylon, encastrée dans les filets de l’axe, empêchera celui-ci de tourner si l’on ne se sert pas d’une clé.) Après avoir tourné la clé une ou deux fois, ouvrez et fermez la porte du compartiment réfrigérateur et vérifiez l’alignement des portes à la partie supérieure. Dimensions et spécifications (pour les modèles encastrables) 701/4 po 36 po 24 po Armoire de 24 po Panneaux latéraux de 24 po Eau Électricité Dégagement de 3/4 po (jeu de 1/2 po + plaques murales de 1/4 po) Dessus du comptoir de 25 po Pour enlevez la grille inférieure, ouvrez les portes et puis tirez la grille vers vous. Clé Allen de 3/16 po Relevez

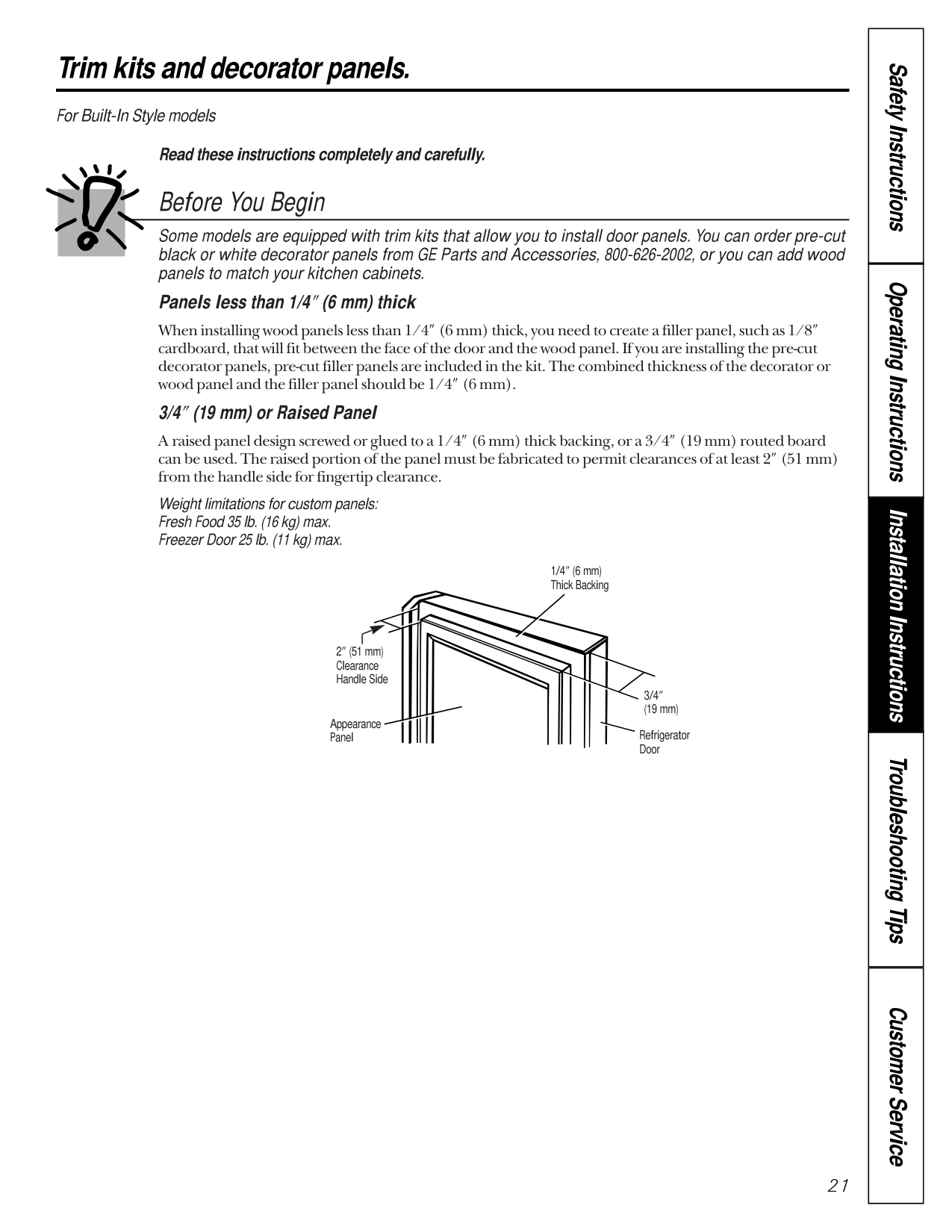

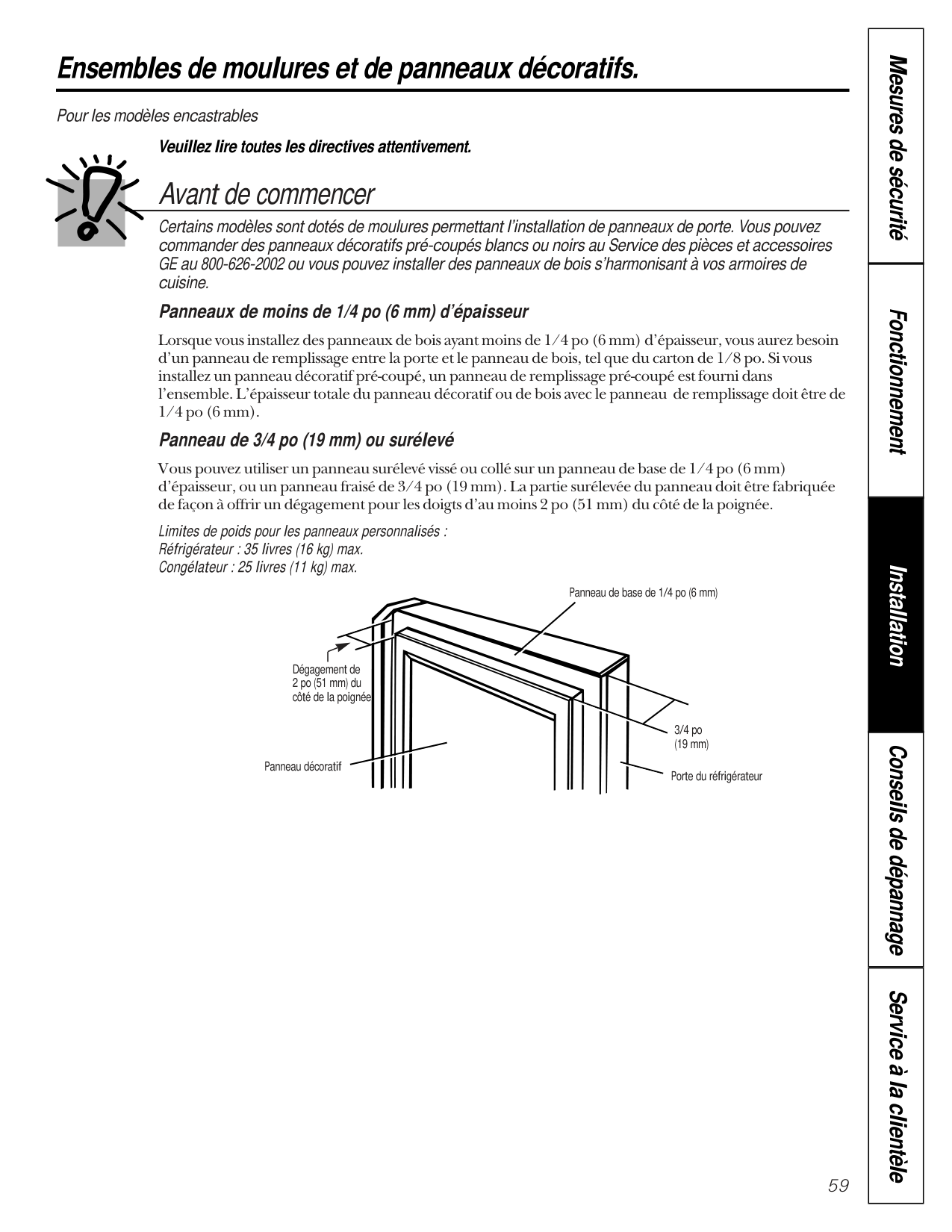

Ensembles de moulures et de panneaux décoratifs. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Veuillez lire toutes les directives attentivement. Pour les modèles encastrables Avant de commencer Certains modèles sont dotés de moulures permettant l’installation de panneaux de porte. Vous pouvez commander des panneaux décoratifs pré-coupés blancs ou noirs au Service des pièces et accessoires GE au 800-626-2002 ou vous pouvez installer des panneaux de bois s’harmonisant à vos armoires de cuisine. Panneaux de moins de 1/4 po (6 mm) d’épaisseur Lorsque vous installez des panneaux de bois ayant moins de 1/4 po (6 mm) d’épaisseur, vous aurez besoin d’un panneau de remplissage entre la porte et le panneau de bois, tel que du carton de 1/8 po. Si vous installez un panneau décoratif pré-coupé, un panneau de remplissage pré-coupé est fourni dans l’ensemble. L’épaisseur totale du panneau décoratif ou de bois avec le panneau de remplissage doit être de 1/4 po (6 mm). Panneau de 3/4 po (19 mm) ou surélevé Vous pouvez utiliser un panneau surélevé vissé ou collé sur un panneau de base de 1/4 po (6 mm) d’épaisseur, ou un panneau fraisé de 3/4 po (19 mm). La partie surélevée du panneau doit être fabriquée de façon à offrir un dégagement pour les doigts d’au moins 2 po (51 mm) du côté de la poignée. Limites de poids pour les panneaux personnalisés : Réfrigérateur : 35 livres (16 kg) max. Congélateur : 25 livres (11 kg) max. 59 Dégagement de 2 po (51 mm) du côté de la poignée Panneau décoratif Porte du réfrigérateur Panneau de base de 1/4 po (6 mm) 3/4 po (19 mm)

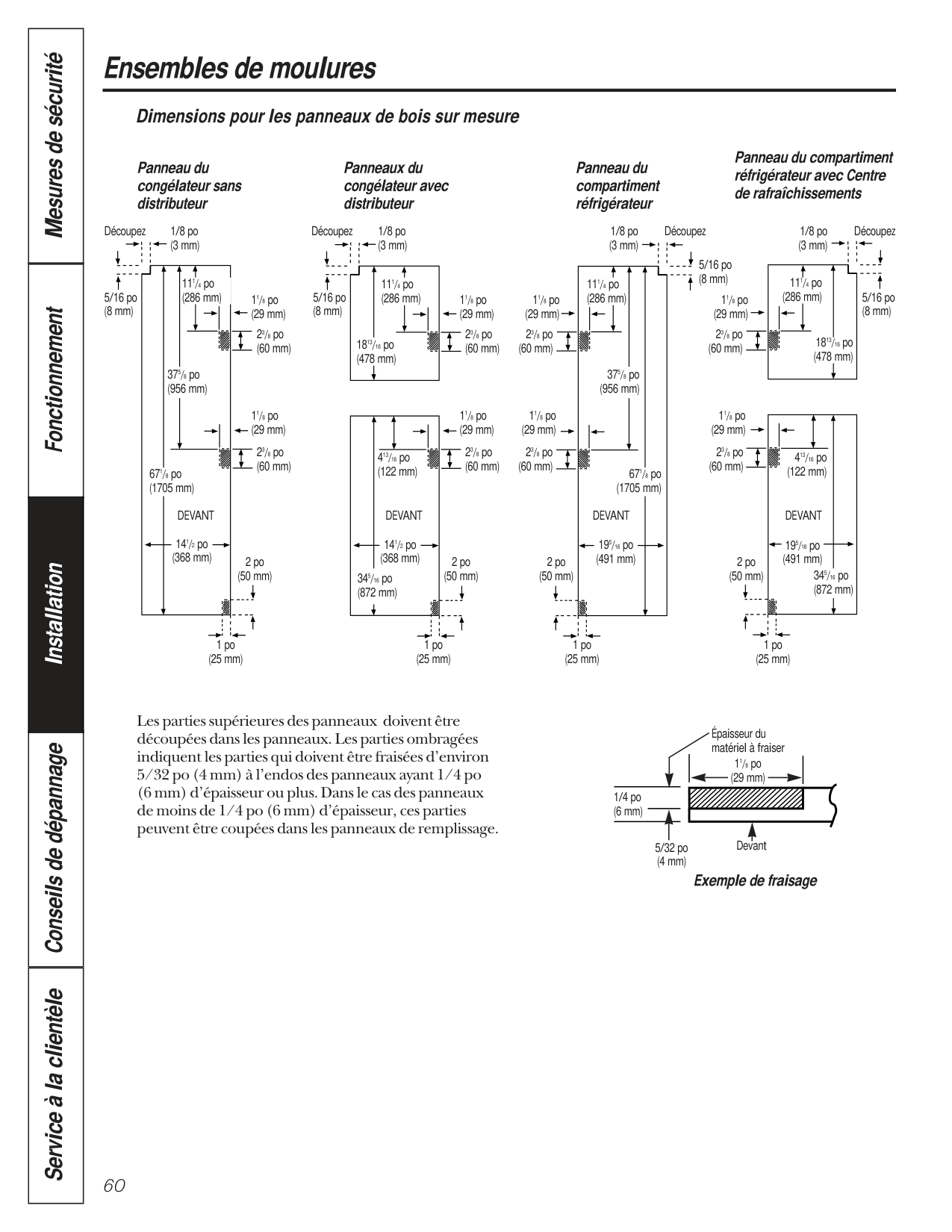

60 Ensembles de moulures Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Dimensions pour les panneaux de bois sur mesure Les parties supérieures des panneaux doivent être découpées dans les panneaux. Les parties ombragées indiquent les parties qui doivent être fraisées d’environ 5/32 po (4 mm) à l’endos des panneaux ayant 1/4 po (6 mm) d’épaisseur ou plus. Dans le cas des panneaux de moins de 1/4 po (6 mm) d’épaisseur, ces parties peuvent être coupées dans les panneaux de remplissage. Exemple de fraisage 1/4 po (6 mm) 5/32 po (4 mm) 11/8 po (29 mm) Devant Épaisseur du matériel à fraiser Panneau du congélateur sans distributeur Panneaux du congélateur avec distributeur Panneau du compartiment réfrigérateur Panneau du compartiment réfrigérateur avec Centre de rafraîchissements Découpez 5/16 po (8 mm) 1 po (25 mm) 11/8 po (29 mm) 11/8 po (29 mm) 23/8 po (60 mm) 23/8 po (60 mm) 2 po (50 mm) 111/4 po (286 mm) 141/2 po (368 mm) 375/8 po (956 mm) 671/8 po (1705 mm) 1/8 po (3 mm)

Devant

Devant

Devant

Devant

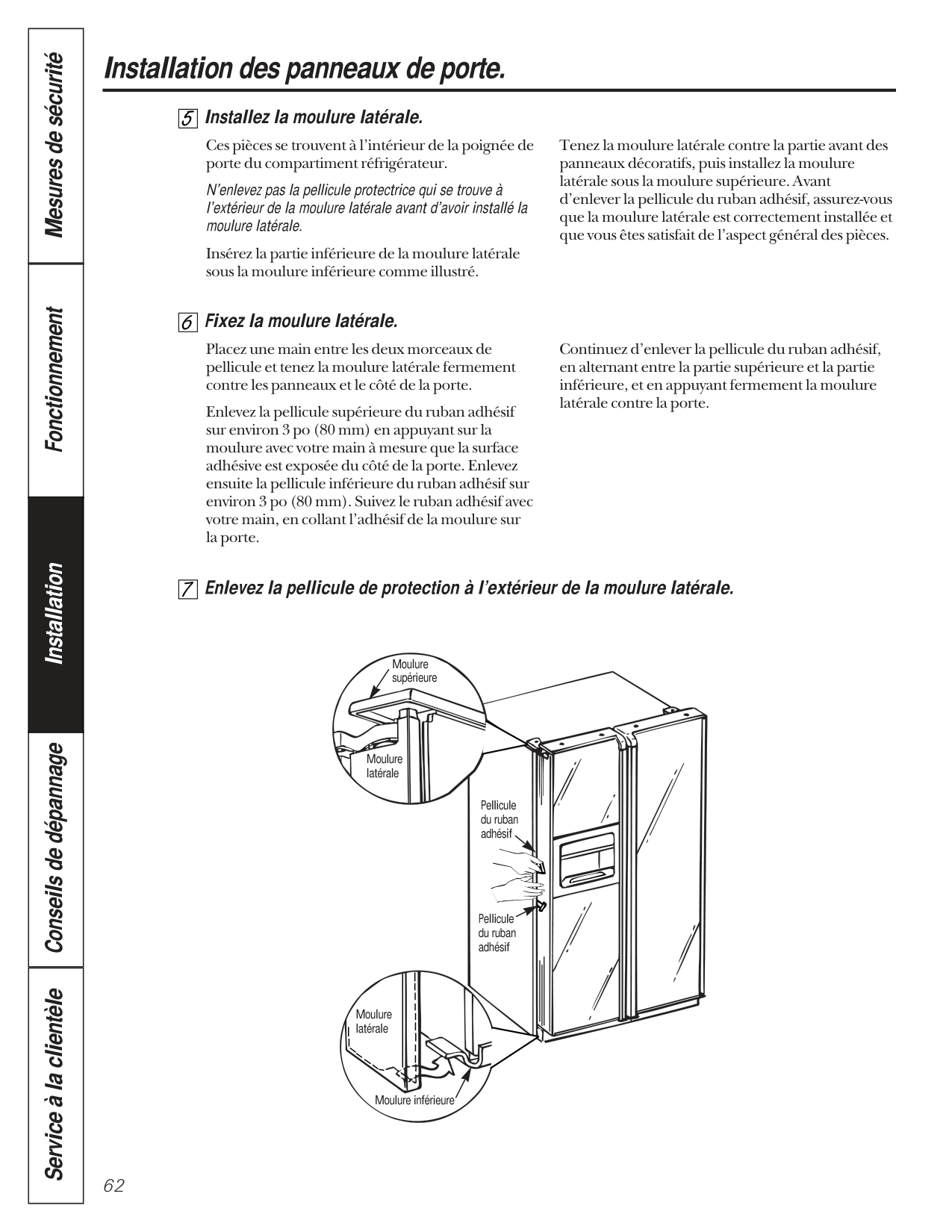

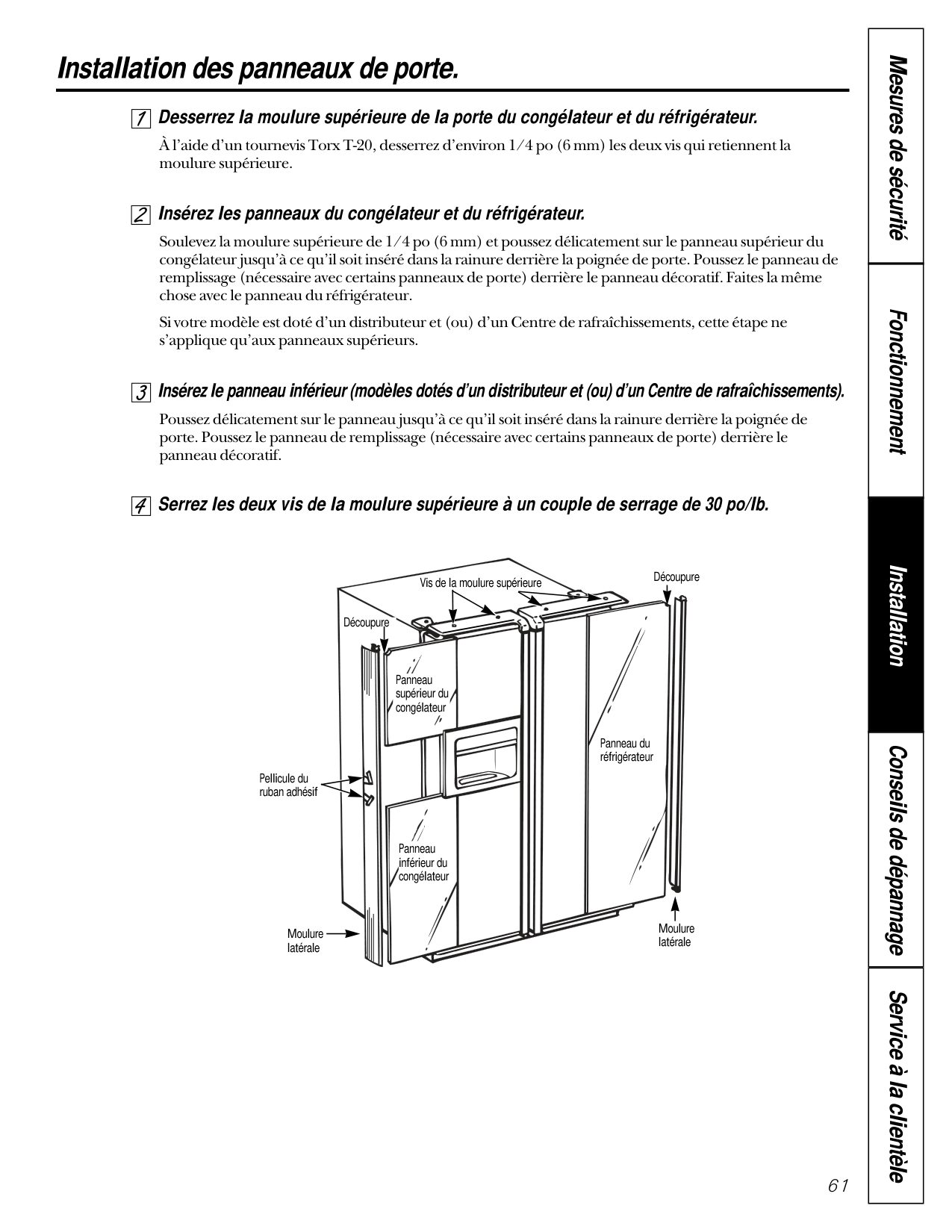

Installation des panneaux de porte. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Desserrez la moulure supérieure de la porte du congélateur et du réfrigérateur. À l’aide d’un tournevis Torx T-20, desserrez d’environ 1/4 po (6 mm) les deux vis qui retiennent la moulure supérieure. Insérez les panneaux du congélateur et du réfrigérateur. Soulevez la moulure supérieure de 1/4 po (6 mm) et poussez délicatement sur le panneau supérieur du congélateur jusqu’à ce qu’il soit inséré dans la rainure derrière la poignée de porte. Poussez le panneau de remplissage (nécessaire avec certains panneaux de porte) derrière le panneau décoratif. Faites la même chose avec le panneau du réfrigérateur. Si votre modèle est doté d’un distributeur et (ou) d’un Centre de rafraîchissements, cette étape ne s’applique qu’aux panneaux supérieurs. Insérez le panneau inférieur (modèles dotés d’un distributeur et (ou) d’un Centre de rafraîchissements). Poussez délicatement sur le panneau jusqu’à ce qu’il soit inséré dans la rainure derrière la poignée de porte. Poussez le panneau de remplissage (nécessaire avec certains panneaux de porte) derrière le panneau décoratif. Serrez les deux vis de la moulure supérieure à un couple de serrage de 30 po/lb. Découpure Découpure Vis de la moulure supérieure Panneau supérieur du congélateur Panneau inférieur du congélateur Pellicule du ruban adhésif Moulure latérale Moulure latérale Panneau du réfrigérateur 61

62 Installation des panneaux de porte. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Installez la moulure latérale. Ces pièces se trouvent à l’intérieur de la poignée de porte du compartiment réfrigérateur. N’enlevez pas la pellicule protectrice qui se trouve à l’extérieur de la moulure latérale avant d’avoir installé la moulure latérale. Insérez la partie inférieure de la moulure latérale sous la moulure inférieure comme illustré. Tenez la moulure latérale contre la partie avant des panneaux décoratifs, puis installez la moulure latérale sous la moulure supérieure. Avant d’enlever la pellicule du ruban adhésif, assurez-vous que la moulure latérale est correctement installée et que vous êtes satisfait de l’aspect général des pièces. Fixez la moulure latérale. Placez une main entre les deux morceaux de pellicule et tenez la moulure latérale fermement contre les panneaux et le côté de la porte. Enlevez la pellicule supérieure du ruban adhésif sur environ 3 po (80 mm) en appuyant sur la moulure avec votre main à mesure que la surface adhésive est exposée du côté de la porte. Enlevez ensuite la pellicule inférieure du ruban adhésif sur environ 3 po (80 mm). Suivez le ruban adhésif avec votre main, en collant l’adhésif de la moulure sur la porte. Continuez d’enlever la pellicule du ruban adhésif, en alternant entre la partie supérieure et la partie inférieure, et en appuyant fermement la moulure latérale contre la porte. Enlevez la pellicule de protection à l’extérieur de la moulure latérale. Moulure latérale Moulure latérale Moulure inférieure Moulure supérieure Pellicule du ruban adhésif Pellicule du ruban adhésif

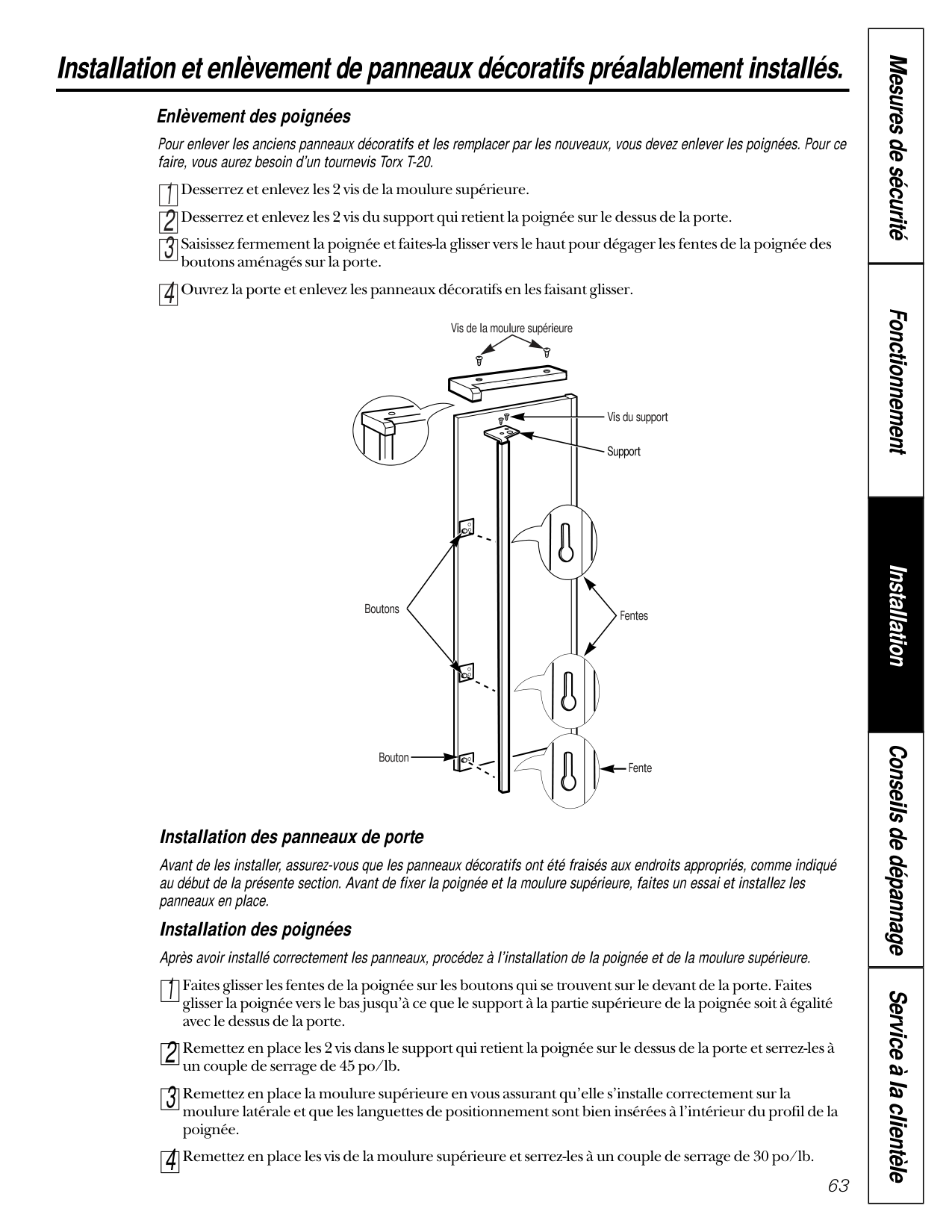

Installation et enlèvement de panneaux décoratifs préalablement installés. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Enlèvement des poignées Pour enlever les anciens panneaux décoratifs et les remplacer par les nouveaux, vous devez enlever les poignées. Pour ce faire, vous aurez besoin d’un tournevis Torx T-20. Desserrez et enlevez les 2 vis de la moulure supérieure. Desserrez et enlevez les 2 vis du support qui retient la poignée sur le dessus de la porte. Saisissez fermement la poignée et faites-la glisser vers le haut pour dégager les fentes de la poignée des boutons aménagés sur la porte. Ouvrez la porte et enlevez les panneaux décoratifs en les faisant glisser. 4 3 2 1 Vis de la moulure supérieure Vis du support Fentes Fente Bouton Boutons Installation des panneaux de porte Avant de les installer, assurez-vous que les panneaux décoratifs ont été fraisés aux endroits appropriés, comme indiqué au début de la présente section. Avant de fixer la poignée et la moulure supérieure, faites un essai et installez les panneaux en place. Installation des poignées Après avoir installé correctement les panneaux, procédez à l’installation de la poignée et de la moulure supérieure. Faites glisser les fentes de la poignée sur les boutons qui se trouvent sur le devant de la porte. Faites glisser la poignée vers le bas jusqu’à ce que le support à la partie supérieure de la poignée soit à égalité avec le dessus de la porte. Remettez en place les 2 vis dans le support qui retient la poignée sur le dessus de la porte et serrez-les à un couple de serrage de 45 po/lb. Remettez en place la moulure supérieure en vous assurant qu’elle s’installe correctement sur la moulure latérale et que les languettes de positionnement sont bien insérées à l’intérieur du profil de la poignée. Remettez en place les vis de la moulure supérieure et serrez-les à un couple de serrage de 30 po/lb. 4 3 2 1 63 Support

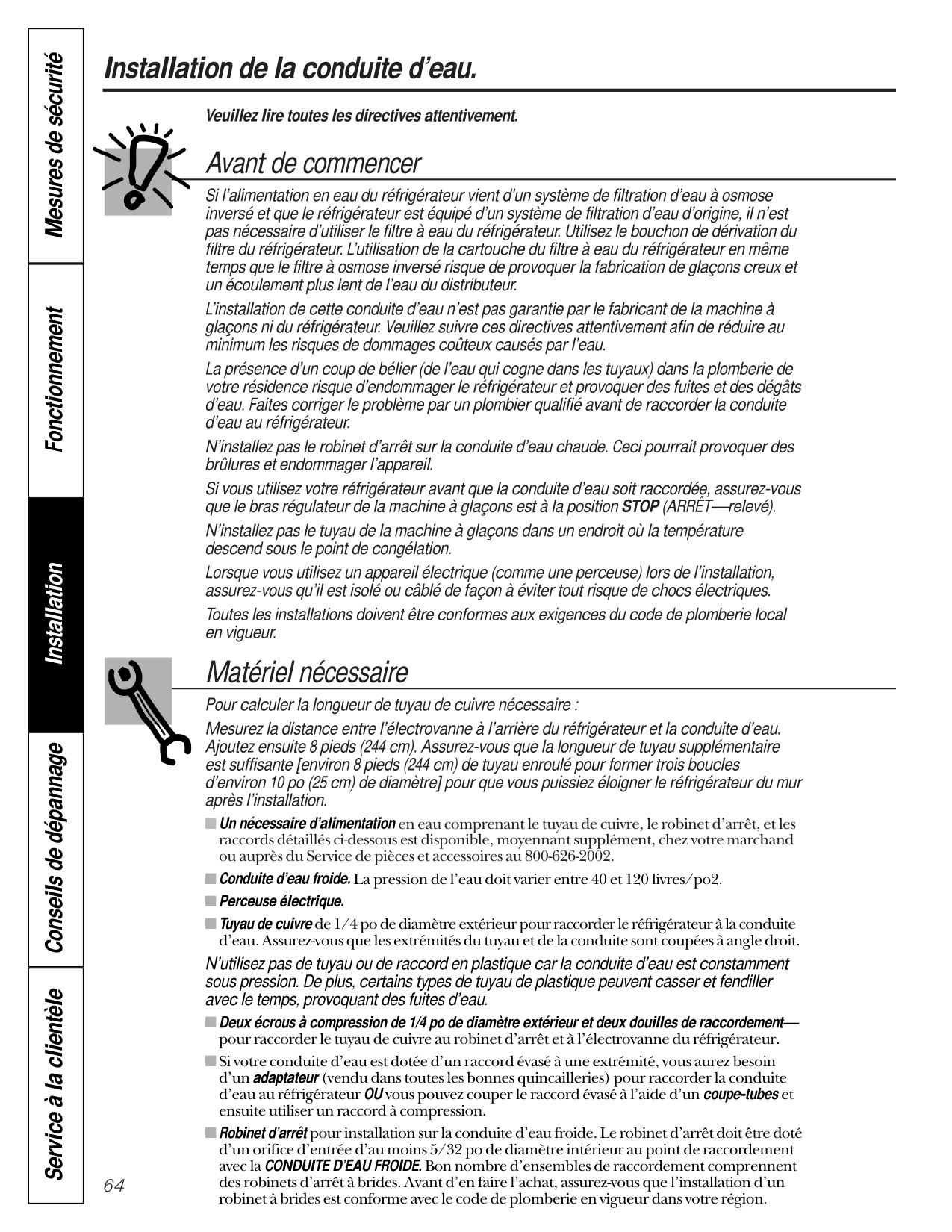

64 Installation de la conduite d’eau. Veuillez lire toutes les directives attentivement. Avant de commencer Si l’alimentation en eau du réfrigérateur vient d’un système de filtration d’eau à osmose inversé et que le réfrigérateur est équipé d’un système de filtration d’eau d’origine, il n’est pas nécessaire d’utiliser le filtre à eau du réfrigérateur. Utilisez le bouchon de dérivation du filtre du réfrigérateur. L’utilisation de la cartouche du filtre à eau du réfrigérateur en même temps que le filtre à osmose inversé risque de provoquer la fabrication de glaçons creux et un écoulement plus lent de l’eau du distributeur. L’installation de cette conduite d’eau n’est pas garantie par le fabricant de la machine à glaçons ni du réfrigérateur. Veuillez suivre ces directives attentivement afin de réduire au minimum les risques de dommages coûteux causés par l’eau. La présence d’un coup de bélier (de l’eau qui cogne dans les tuyaux) dans la plomberie de votre résidence risque d’endommager le réfrigérateur et provoquer des fuites et des dégâts d’eau. Faites corriger le problème par un plombier qualifié avant de raccorder la conduite d’eau au réfrigérateur. N’installez pas le robinet d’arrêt sur la conduite d’eau chaude. Ceci pourrait provoquer des brûlures et endommager l’appareil. Si vous utilisez votre réfrigérateur avant que la conduite d’eau soit raccordée, assurez-vous que le bras régulateur de la machine à glaçons est à la position STOP (ARRÊT—relevé). N’installez pas le tuyau de la machine à glaçons dans un endroit où la température descend sous le point de congélation. Lorsque vous utilisez un appareil électrique (comme une perceuse) lors de l’installation, assurez-vous qu’il est isolé ou câblé de façon à éviter tout risque de chocs électriques. Toutes les installations doivent être conformes aux exigences du code de plomberie local en vigueur. Matériel nécessaire Pour calculer la longueur de tuyau de cuivre nécessaire : Mesurez la distance entre l’électrovanne à l’arrière du réfrigérateur et la conduite d’eau. Ajoutez ensuite 8 pieds (244 cm). Assurez-vous que la longueur de tuyau supplémentaire est suffisante [environ 8 pieds (244 cm) de tuyau enroulé pour former trois boucles d’environ 10 po (25 cm) de diamètre] pour que vous puissiez éloigner le réfrigérateur du mur après l’installation. IUn nécessaire d’alimentation en eau comprenant le tuyau de cuivre, le robinet d’arrêt, et les raccords détaillés ci-dessous est disponible, moyennant supplément, chez votre marchand ou auprès du Service de pièces et accessoires au 800-626-2002. IConduite d’eau froide. La pression de l’eau doit varier entre 40 et 120 livres/po2. IPerceuse électrique. ITuyau de cuivre de 1/4 po de diamètre extérieur pour raccorder le réfrigérateur à la conduite d’eau. Assurez-vous que les extrémités du tuyau et de la conduite sont coupées à angle droit. N’utilisez pas de tuyau ou de raccord en plastique car la conduite d’eau est constamment sous pression. De plus, certains types de tuyau de plastique peuvent casser et fendiller avec le temps, provoquant des fuites d’eau. IDeux écrous à compression de 1/4 po de diamètre extérieur et deux douilles de raccordement— pour raccorder le tuyau de cuivre au robinet d’arrêt et à l’électrovanne du réfrigérateur. ISi votre conduite d’eau est dotée d’un raccord évasé à une extrémité, vous aurez besoin d’un adaptateur (vendu dans toutes les bonnes quincailleries) pour raccorder la conduite d’eau au réfrigérateur OU vous pouvez couper le raccord évasé à l’aide d’un coupe-tubes et ensuite utiliser un raccord à compression. IRobinet d’arrêt pour installation sur la conduite d’eau froide. Le robinet d’arrêt doit être doté d’un orifice d’entrée d’au moins 5/32 po de diamètre intérieur au point de raccordement avec la CONDUITE D’EAU FROIDE. Bon nombre d’ensembles de raccordement comprennent des robinets d’arrêt à brides. Avant d’en faire l’achat, assurez-vous que l’installation d’un robinet à brides est conforme avec le code de plomberie en vigueur dans votre région. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation

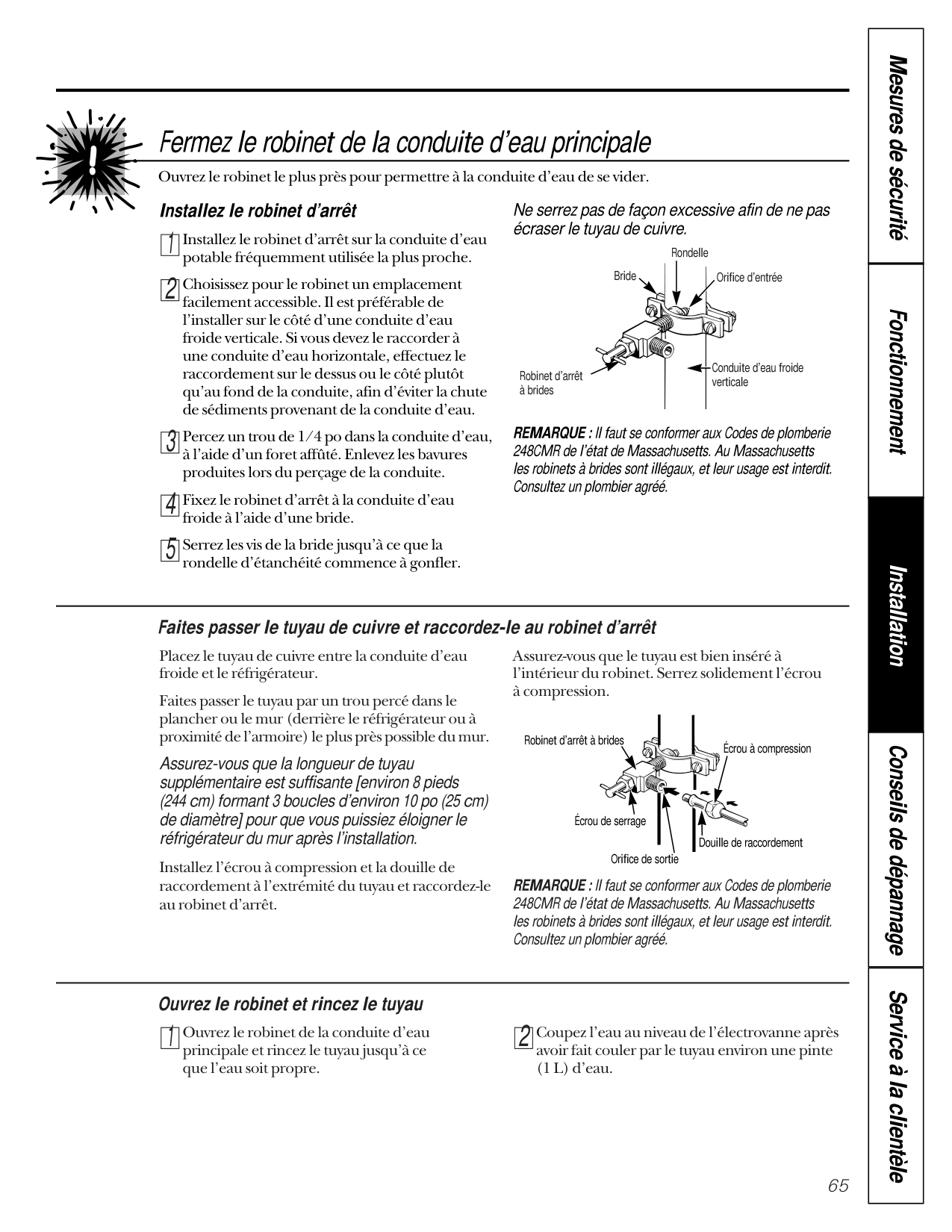

Fermez le robinet de la conduite d’eau principale Ouvrez le robinet le plus près pour permettre à la conduite d’eau de se vider. Installez le robinet d’arrêt Installez le robinet d’arrêt sur la conduite d’eau potable fréquemment utilisée la plus proche. Choisissez pour le robinet un emplacement facilement accessible. Il est préférable de l’installer sur le côté d’une conduite d’eau froide verticale. Si vous devez le raccorder à une conduite d’eau horizontale, effectuez le raccordement sur le dessus ou le côté plutôt qu’au fond de la conduite, afin d’éviter la chute de sédiments provenant de la conduite d’eau. Percez un trou de 1/4 po dans la conduite d’eau, à l’aide d’un foret affûté. Enlevez les bavures produites lors du perçage de la conduite. Fixez le robinet d’arrêt à la conduite d’eau froide à l’aide d’une bride. Serrez les vis de la bride jusqu’à ce que la rondelle d’étanchéité commence à gonfler. Ne serrez pas de façon excessive afin de ne pas écraser le tuyau de cuivre. REMARQUE : Il faut se conformer aux Codes de plomberie 248CMR de l’état de Massachusetts. Au Massachusetts les robinets à brides sont illégaux, et leur usage est interdit. Consultez un plombier agréé. 5 4 3 2 1 65 Faites passer le tuyau de cuivre et raccordez-le au robinet d’arrêt Placez le tuyau de cuivre entre la conduite d’eau froide et le réfrigérateur. Faites passer le tuyau par un trou percé dans le plancher ou le mur (derrière le réfrigérateur ou à proximité de l’armoire) le plus près possible du mur. Assurez-vous que la longueur de tuyau supplémentaire est suffisante [environ 8 pieds (244 cm) formant 3 boucles d’environ 10 po (25 cm) de diamètre] pour que vous puissiez éloigner le réfrigérateur du mur après l’installation. Installez l’écrou à compression et la douille de raccordement à l’extrémité du tuyau et raccordez-le au robinet d’arrêt. Assurez-vous que le tuyau est bien inséré à l’intérieur du robinet. Serrez solidement l’écrou à compression. REMARQUE : Il faut se conformer aux Codes de plomberie 248CMR de l’état de Massachusetts. Au Massachusetts les robinets à brides sont illégaux, et leur usage est interdit. Consultez un plombier agréé. Ouvrez le robinet et rincez le tuyau Ouvrez le robinet de la conduite d’eau principale et rincez le tuyau jusqu’à ce que l’eau soit propre. Coupez l’eau au niveau de l’électrovanne après avoir fait couler par le tuyau environ une pinte (1 L) d’eau. 2 1 Rondelle Orifice d’entrée Bride Conduite d’eau froide verticale Robinet d’arrêt à brides Robinet d’arrêt à brides Écrou à compression Écrou de serrage Orifice de sortie Douille de raccordement Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation

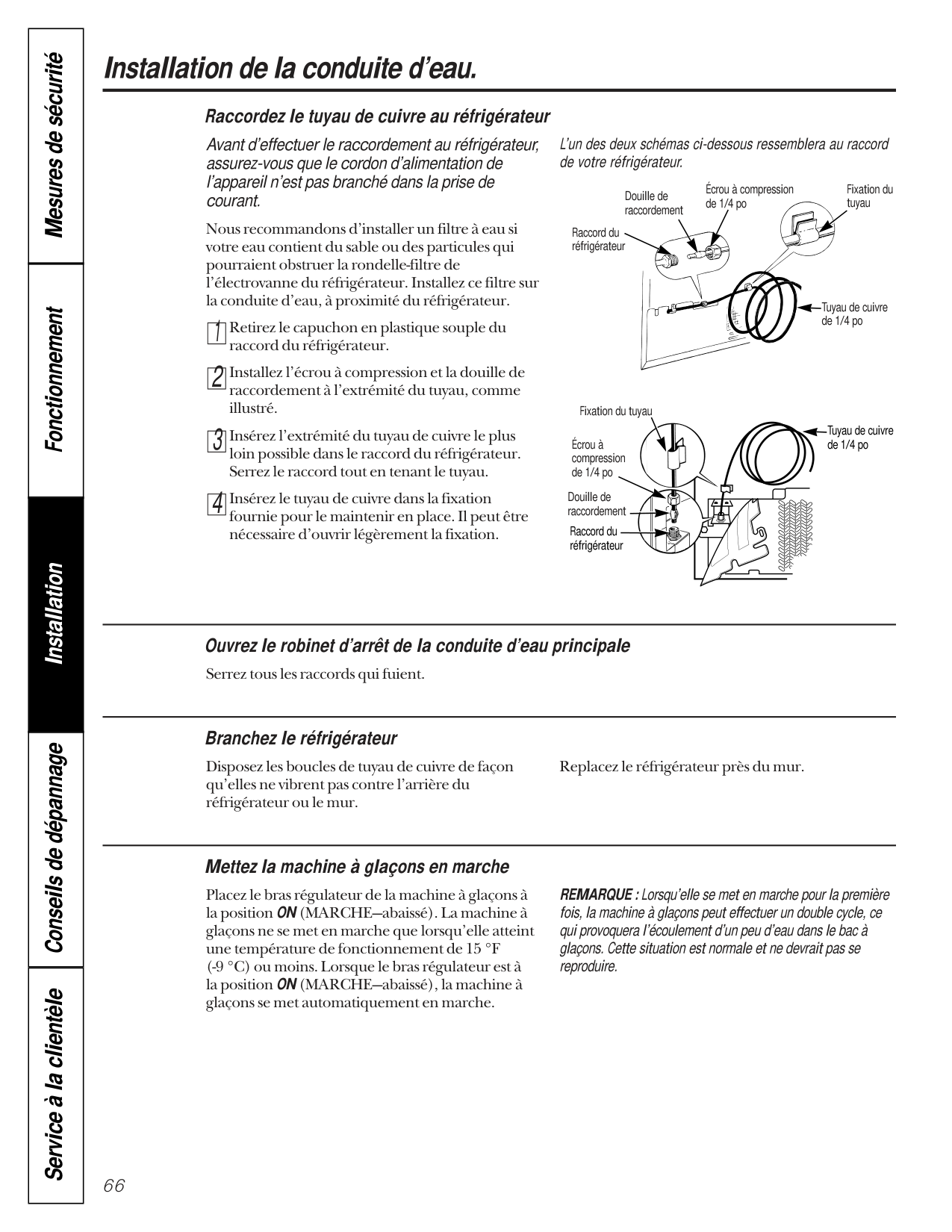

66 Installation de la conduite d’eau. Raccordez le tuyau de cuivre au réfrigérateur Avant d’effectuer le raccordement au réfrigérateur, assurez-vous que le cordon d’alimentation de l’appareil n’est pas branché dans la prise de courant. Nous recommandons d’installer un filtre à eau si votre eau contient du sable ou des particules qui pourraient obstruer la rondelle-filtre de l’électrovanne du réfrigérateur. Installez ce filtre sur la conduite d’eau, à proximité du réfrigérateur. Retirez le capuchon en plastique souple du raccord du réfrigérateur. Installez l’écrou à compression et la douille de raccordement à l’extrémité du tuyau, comme illustré. Insérez l’extrémité du tuyau de cuivre le plus loin possible dans le raccord du réfrigérateur. Serrez le raccord tout en tenant le tuyau. Insérez le tuyau de cuivre dans la fixation fournie pour le maintenir en place. Il peut être nécessaire d’ouvrir légèrement la fixation. L’un des deux schémas ci-dessous ressemblera au raccord de votre réfrigérateur. 4 3 2 1 Ouvrez le robinet d’arrêt de la conduite d’eau principale Serrez tous les raccords qui fuient. Branchez le réfrigérateur Disposez les boucles de tuyau de cuivre de façon qu’elles ne vibrent pas contre l’arrière du réfrigérateur ou le mur. Replacez le réfrigérateur près du mur. Mettez la machine à glaçons en marche Placez le bras régulateur de la machine à glaçons à la position ON (MARCHE—abaissé). La machine à glaçons ne se met en marche que lorsqu’elle atteint une température de fonctionnement de 15 °F (-9 °C) ou moins. Lorsque le bras régulateur est à la position ON (MARCHE—abaissé), la machine à glaçons se met automatiquement en marche. REMARQUE : Lorsqu’elle se met en marche pour la première fois, la machine à glaçons peut effectuer un double cycle, ce qui provoquera l’écoulement d’un peu d’eau dans le bac à glaçons. Cette situation est normale et ne devrait pas se reproduire. Écrou à compression de 1/4 po Écrou à compression de 1/4 po Tuyau de cuivre de 1/4 po Douille de raccordement Douille de raccordement Fixation du tuyau Fixation du tuyau Raccord du réfrigérateur Tuyau de cuivre de 1/4 po Raccord du réfrigérateur Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation

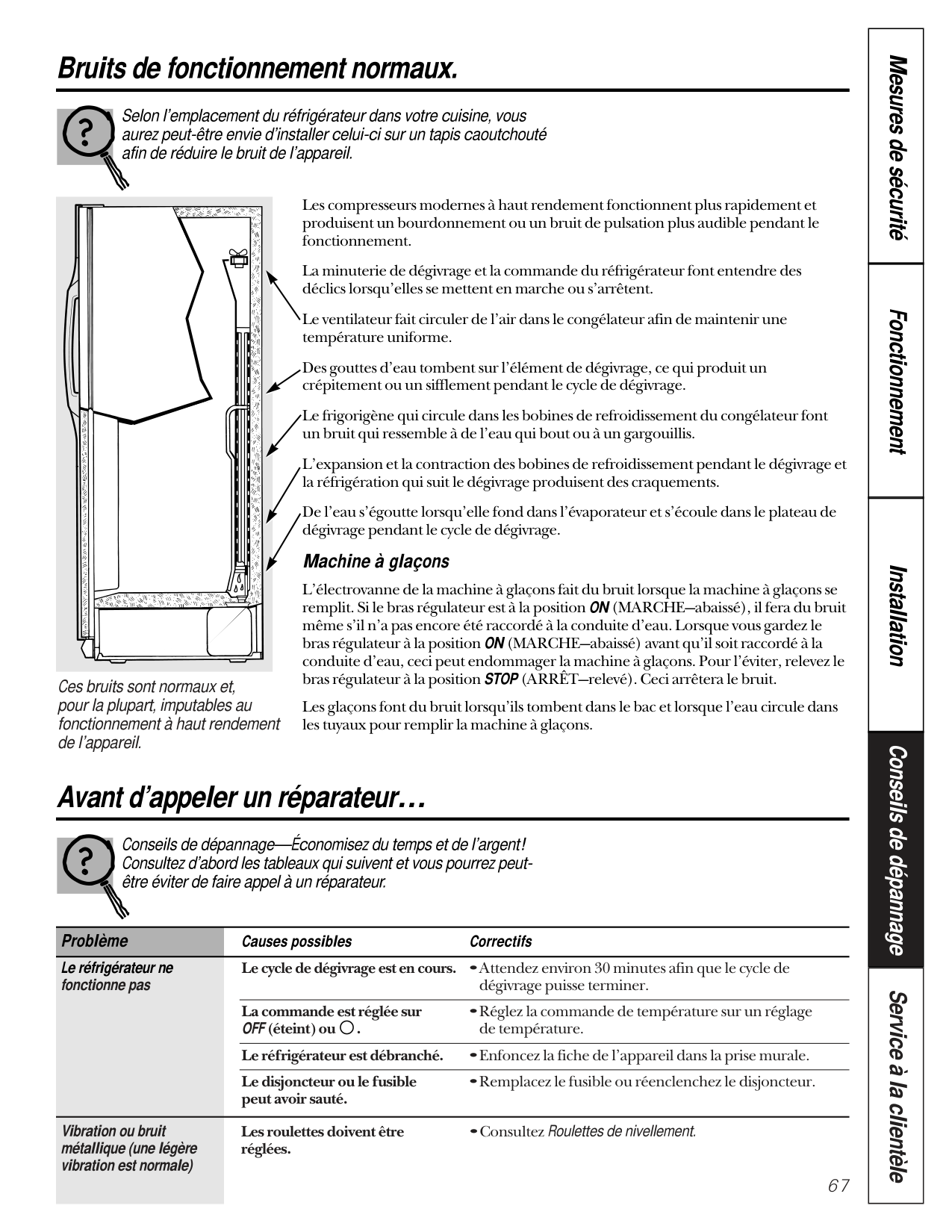

Bruits de fonctionnement normaux. Selon l’emplacement du réfrigérateur dans votre cuisine, vous aurez peut-être envie d’installer celui-ci sur un tapis caoutchouté afin de réduire le bruit de l’appareil. Les compresseurs modernes à haut rendement fonctionnent plus rapidement et produisent un bourdonnement ou un bruit de pulsation plus audible pendant le fonctionnement. La minuterie de dégivrage et la commande du réfrigérateur font entendre des déclics lorsqu’elles se mettent en marche ou s’arrêtent. Le ventilateur fait circuler de l’air dans le congélateur afin de maintenir une température uniforme. Des gouttes d’eau tombent sur l’élément de dégivrage, ce qui produit un crépitement ou un sifflement pendant le cycle de dégivrage. Le frigorigène qui circule dans les bobines de refroidissement du congélateur font un bruit qui ressemble à de l’eau qui bout ou à un gargouillis. L’expansion et la contraction des bobines de refroidissement pendant le dégivrage et la réfrigération qui suit le dégivrage produisent des craquements. De l’eau s’égoutte lorsqu’elle fond dans l’évaporateur et s’écoule dans le plateau de dégivrage pendant le cycle de dégivrage. Machine à glaçons L’électrovanne de la machine à glaçons fait du bruit lorsque la machine à glaçons se remplit. Si le bras régulateur est à la position ON (MARCHE—abaissé), il fera du bruit même s’il n’a pas encore été raccordé à la conduite d’eau. Lorsque vous gardez le bras régulateur à la position ON (MARCHE—abaissé) avant qu’il soit raccordé à la conduite d’eau, ceci peut endommager la machine à glaçons. Pour l’éviter, relevez le bras régulateur à la position STOP (ARRÊT—relevé). Ceci arrêtera le bruit. Les glaçons font du bruit lorsqu’ils tombent dans le bac et lorsque l’eau circule dans les tuyaux pour remplir la machine à glaçons. Avant d’appeler un réparateur… Conseils de dépannage—Économisez du temps et de l’argent! Consultez d’abord les tableaux qui suivent et vous pourrez peut- être éviter de faire appel à un réparateur. Problème Causes possibles Correctifs Le réfrigérateur ne Le cycle de dégivrage est en cours. •Attendez environ 30 minutes afin que le cycle de fonctionne pas dégivrage puisse terminer. La commande est réglée sur •Réglez la commande de température sur un réglage OFF (éteint) ou . de température. Le réfrigérateur est débranché. •Enfoncez la fiche de l’appareil dans la prise murale. Le disjoncteur ou le fusible •Remplacez le fusible ou réenclenchez le disjoncteur. peut avoir sauté. Vibration ou bruit Les roulettes doivent être •Consultez Roulettes de nivellement. métallique (une légère réglées. vibration est normale) Ces bruits sont normaux et, pour la plupart, imputables au fonctionnement à haut rendement de l’appareil. 67 Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation

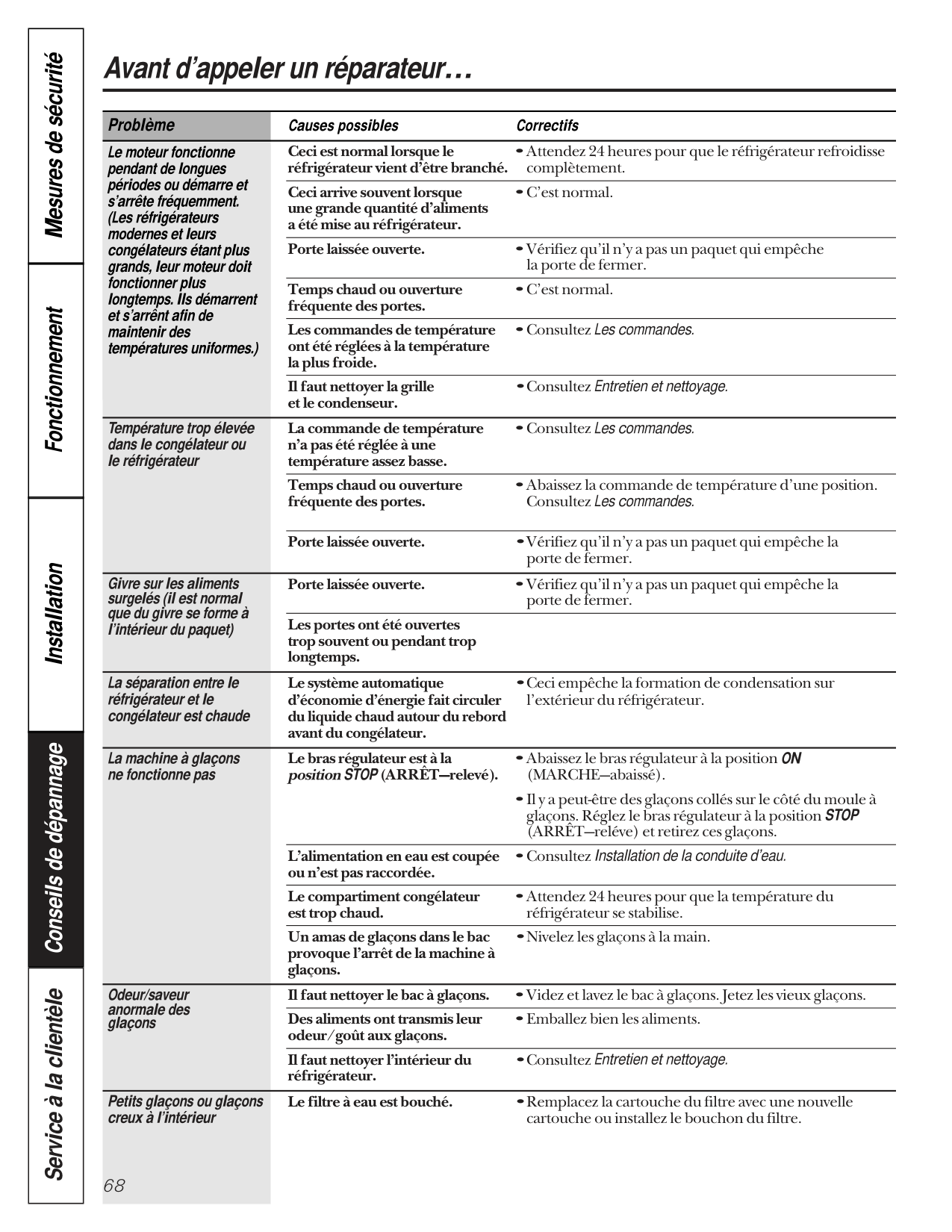

Avant d’appeler un réparateur… Problème Causes possibles Correctifs Le moteur fonctionne Ceci est normal lorsque le •Attendez 24 heures pour que le réfrigérateur refroidisse pendant de longues réfrigérateur vient d’être branché. complètement. périodes ou démarre Ceci arrive souvent lorsque •C’est normal. et s’arrête fréquemment. une grande quantité d’aliments a été mise au réfrigérateur. (Les réfrigérateurs Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche modernes et leurs la porte de fermer. congélateurs étant plus Temps chaud ou ouverture •C’est normal. grands, leur moteur doit fréquente des portes. fonctionner plus Les commandes de température •Consultez Les commandes. longtemps. Ils démarrent ont été réglées à la température et s’arrêtent afin de la plus froide. maintenir des Il faut nettoyer la grille •Consultez Entretien et nettoyage. températures uniformes.) et le condenseur. Température trop élevée La commande de température •Consultez Les commandes. dans le congélateur ou n’a pas été réglée à une le réfrigérateur température assez basse. Temps chaud ou ouverture •Abaissez la commande de température d’une position. fréquente des portes. Consultez Les commandes. Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer. Givre sur les aliments Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la surgelés (il est normal porte de fermer. que du givre se forme à Les portes ont été ouvertes l’intérieur du paquet) trop souvent ou pendant trop longtemps. La séparation entre le Le système automatique •Ceci empêche la formation de condensation sur réfrigérateur et le d’économie d’énergie fait circuler l’extérieur du réfrigérateur. congélateur est chaude du liquide chaud autour du rebord avant du congélateur. La machine à glaçons Le bras régulateur est à la •Abaissez le bras régulateur à la position ON ne fonctionne pas position STOP (ARRÊT—relevé). (MARCHE—abaissé). •Il y a peut-être des glaçons collés sur le côté du moule à glaçons. Réglez le bras régulateur à la position STOP (ARRÊT—reléve) et retirez ces glaçons. L’alimentation en eau est coupée •Consultez Installation de la conduite d’eau. ou n’est pas raccordée. Le compartiment congélateur •Attendez 24 heures pour que la température du est trop chaud. réfrigérateur se stabilise. Un amas de glaçons dans le bac •Nivelez les glaçons à la main. provoque l’arrêt de la machine à glaçons. Odeur/saveur Il faut nettoyer le bac à glaçons. •Videz et lavez le bac à glaçons. Jetez les vieux glaçons. anormale des Des aliments ont transmis leur •Emballez bien les aliments. glaçons odeur/goût aux glaçons. Il faut nettoyer l’intérieur du •Consultez Entretien et nettoyage. réfrigérateur. Petits glaçons ou glaçons Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle creux à l’intérieur cartouche ou installez le bouchon du filtre. 68 Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Le moteur fonctionne pendant de longues périodes ou démarre et s’arrête fréquemment. (Les réfrigérateurs modernes et leurs congélateurs étant plus grands, leur moteur doit fonctionner plus longtemps. Ils démarrent et s’arrênt afin de maintenir des températures uniformes.)

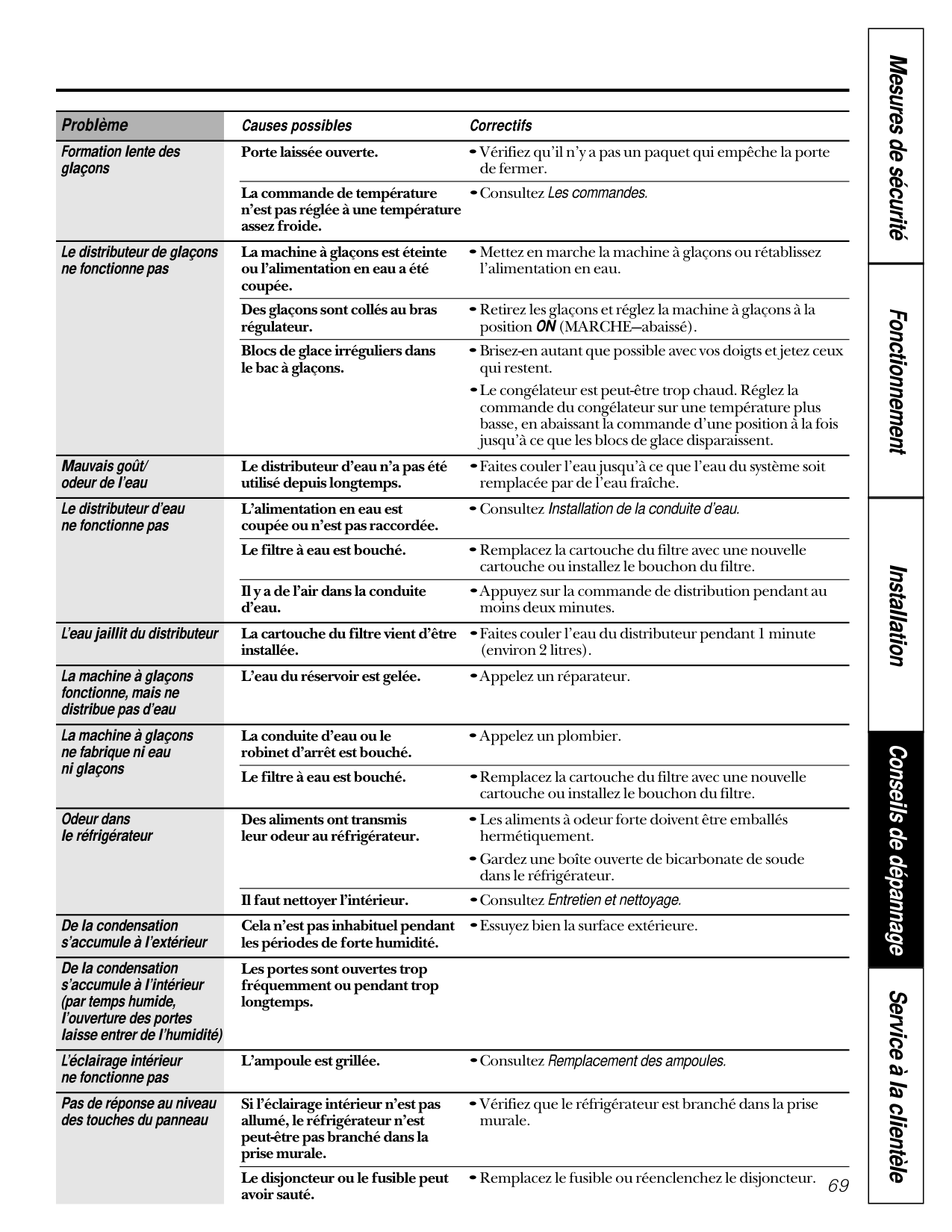

Problème Causes possibles Correctifs Formation lente des Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la porte glaçons de fermer. La commande de température •Consultez Les commandes. n’est pas réglée à une température assez froide. Le distributeur de glaçons La machine à glaçons est éteinte •Mettez en marche la machine à glaçons ou rétablissez ne fonctionne pas ou l’alimentation en eau a été l’alimentation en eau. coupée. Des glaçons sont collés au bras •Retirez les glaçons et réglez la machine à glaçons à la régulateur. position ON (MARCHE—abaissé). Blocs de glace irréguliers dans •Brisez-en autant que possible avec vos doigts et jetez ceux le bac à glaçons. qui restent. •Le congélateur est peut-être trop chaud. Réglez la commande du congélateur sur une température plus basse, en abaissant la commande d’une position à la fois jusqu’à ce que les blocs de glace disparaissent. Mauvais goût/ Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit odeur de l’eau utilisé depuis longtemps. remplacée par de l’eau fraîche. Le distributeur d’eau L’alimentation en eau est •Consultez Installation de la conduite d’eau. ne fonctionne pas coupée ou n’est pas raccordée. Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle cartouche ou installez le bouchon du filtre. Il y a de l’air dans la conduite •Appuyez sur la commande de distribution pendant au d’eau. moins deux minutes. L’eau jaillit du distributeur La cartouche du filtre vient d’être •Faites couler l’eau du distributeur pendant 1 minute installée. (environ 2 litres). La machine à glaçons L’eau du réservoir est gelée. •Appelez un réparateur. fonctionne, mais ne distribue pas d’eau La machine à glaçons La conduite d’eau ou le •Appelez un plombier. ne fabrique ni eau robinet d’arrêt est bouché. ni glaçons Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle cartouche ou installez le bouchon du filtre. Odeur dans Des aliments ont transmis •Les aliments à odeur forte doivent être emballés le réfrigérateur leur odeur au réfrigérateur. hermétiquement. •Gardez une boîte ouverte de bicarbonate de soude dans le réfrigérateur. Il faut nettoyer l’intérieur. •Consultez Entretien et nettoyage. De la condensation Cela n’est pas inhabituel pendant •Essuyez bien la surface extérieure. s’accumule à l’extérieur les périodes de forte humidité. De la condensation Les portes sont ouvertes trop s’accumule à l’intérieur fréquemment ou pendant trop (par temps humide, longtemps. l’ouverture des portes laisse entrer de l’humidité) L’éclairage intérieur L’ampoule est grillée. •Consultez Remplacement des ampoules. ne fonctionne pas Pas de réponse au niveau Si l’éclairage intérieur n’est pas •Vérifiez que le réfrigérateur est branché dans la prise des touches du panneau allumé, le réfrigérateur n’est murale. peut-être pas branché dans la prise murale. Le disjoncteur ou le fusible peut •Remplacez le fusible ou réenclenchez le disjoncteur. avoir sauté. 69 Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation

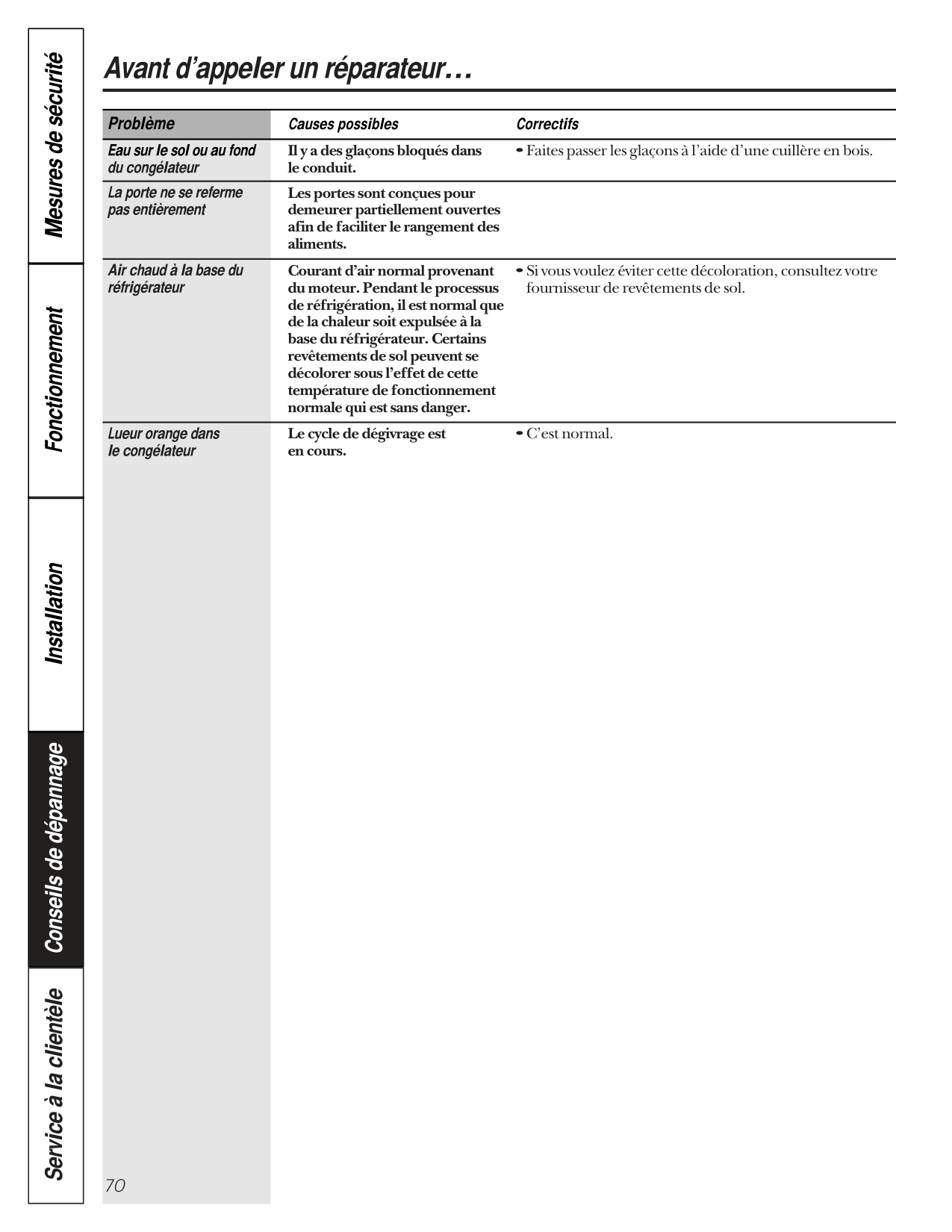

Avant d’appeler un réparateur… Problème Causes possibles Correctifs Eau sur le sol ou au fond Il y a des glaçons bloqués dans •Faites passer les glaçons à l’aide d’une cuillère en bois. du congélateur le conduit. La porte ne se referme Les portes sont conçues pour pas entièrement demeurer partiellement ouvertes afin de faciliter le rangement des aliments. Air chaud à la base du Courant d’air normal provenant •Si vous voulez éviter cette décoloration, consultez votre réfrigérateur du moteur. Pendant le processus fournisseur de revêtements de sol. de réfrigération, il est normal que de la chaleur soit expulsée à la base du réfrigérateur. Certains revêtements de sol peuvent se décolorer sous l’effet de cette température de fonctionnement normale qui est sans danger. Lueur orange dans Le cycle de dégivrage est •C’est normal. le congélateur en cours. Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation 70

71

Garantie Du Client

Termes Et Conditions :

Exclusions De La Garantie :

• Le Garant N’Est Pas Responsable

Des Dommages Indirects.

Important

E1C 9M3

72 Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité Installation Numéros de service. GE Answer Center® Aux États-Unis : 800.626.2000 Notre service d’information est ouvert 24 heures par jour, 7 jours par semaine. Au Canada, écrivez au Directeur, Relations avec les consommateurs, Camco Inc., Bureau 310, 1 Factory Lane, Moncton, N.B. E1C 9M3. Réparations à domicile Aux États-Unis : 800-432-2737 Pour faire réparer votre électroménager GE, il suffit de nous téléphoner. Au Canada, appelez le 1-800-361-3400. Pour les besoins particuliers Aux États-Unis : 800.626.2000 Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes à mobilité réduite. Aux États-Unis, appelez le 800-TDD-GEAC (800-833-4322). Au Canada, écrivez au Directeur, Relations avec les consommateurs, Camco Inc., Bureau 310, 1 Factory Lane, Moncton, N.B. E1C 9M3. Contrats d’entretien Aux États-Unis : 800-626-2224 Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel. Ainsi le service après-vente GE sera toujours là après expiration de la garantie. Au Canada, appelez le 1-800-461-3636. Pièces et accessoires* Aux États-Unis : 800-626-2002 Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires (* y compris les filtres à eau) directement à la maison (cartes VISA, MasterCard et Discover acceptées). Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil. Les clients au Canada devraient consulter les pages jaunes pour connaître la succursale Camco la plus près, ou appelez le 1-800-361-3400. Un service satisfaisant Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié : Premièrement, communiquez avec les gens qui ont réparé votre appareil. Ensuite, si vous n’êtes toujours pas satisfait, aux États-Unis, envoyez tous les détails—numéro de téléphone compris—au Manager, Consumer Relations, GE Appliances, Appliance Park, Louisville, KY 40225; ou, au Canada, au Directeur, Relations avec les consommateurs, Camco Inc., Bureau 310, 1 Factory Lane, Moncton, N.B. E1C 9M3. Enfin, si votre problème n’est toujours pas résolu, écrivez au : Major Appliance Consumer Action Program, 20 North Wacker Drive, Chicago, IL 60606 (États-Unis uniquement). Imprimé aux États-Unis

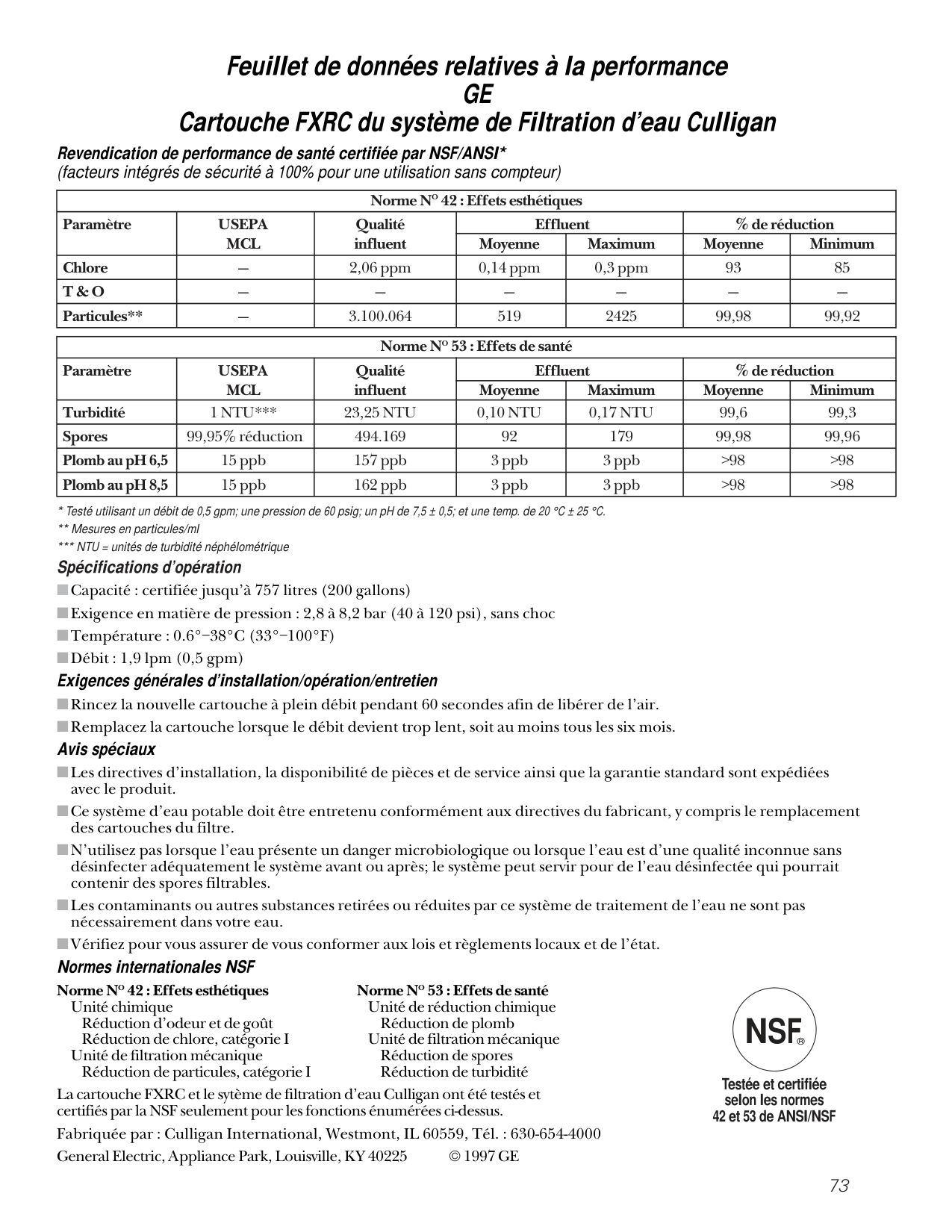

Feuillet de données relatives à la performance

Ge

Usepa

Mcl

T & O

Usepa

Mcl

1 Ntu***

23,25 Ntu

0,10 Ntu

0,17 Ntu

© 1997 Ge

Nsf®

Servicio al consumidor Solucionar problemas Operación Seguridad Instalación ¡Felicidades! Ahora usted es parte de la familia GE. Bienvenido a la familia GE. Estamos orgullosos de la calidad de nuestros productos y creemos en el servicio confiable. Lo verá en este manual fácil de usar y lo escuchará en las voces de nuestro departamento de servicio al consumidor. Lo mejor será que usted experimentará éstos valores cada vez que use su refrigerador. Eso es importante porque su refrigerador será parte de su familia durante un largo tiempo. Y esperemos que usted será parte de nuestra familia por mucho tiempo. Los agradecemos de comprar GE. Apreciamos su compra y esperamos que seguirá confiando en nosotros cuando necesite un aparato de calidad en su hogar. GE y usted, una asociación de servicio. Información de seguridad Precauciones de seguridad . . . . .75 Cables de extensión . . . . . . . . . . .75 Conectar la electricidad . . . . . . . .76 Adaptadores . . . . . . . . . . . . . . . . .76 Instrucciones de operación Controles . . . . . . . . . . . . . . . .77–80 Características . . . . . . . . . . . .81–84 Centro de refrescos . . . . . . . .85–87 Cuidado y limpieza . . . . . . . .88–90 Instrucciones de instalación Preparación para instalar el refrigerador . . . . . .91, 92 Molduras . . . . . . . . . . . . . . . .93–97 Instalación de la línea de agua . . . . . . . . . .98–100 Solucionar problemas Sonidos normales de la operación . . . . . . . . . . . . .101 Antes de solicitar un servicio . . . . . .101–104 Servicio al consumidor Garantía para consumidores en los Estados Unidos . . . . . . . .105 Números del servicio . . . . . . . . .106 Hoja de datos de funcionamiento del cartucho filtrante FXRC . . . .107

Para Guardar Como Referencia

Lea Este Manual

Si Necesita Servicio

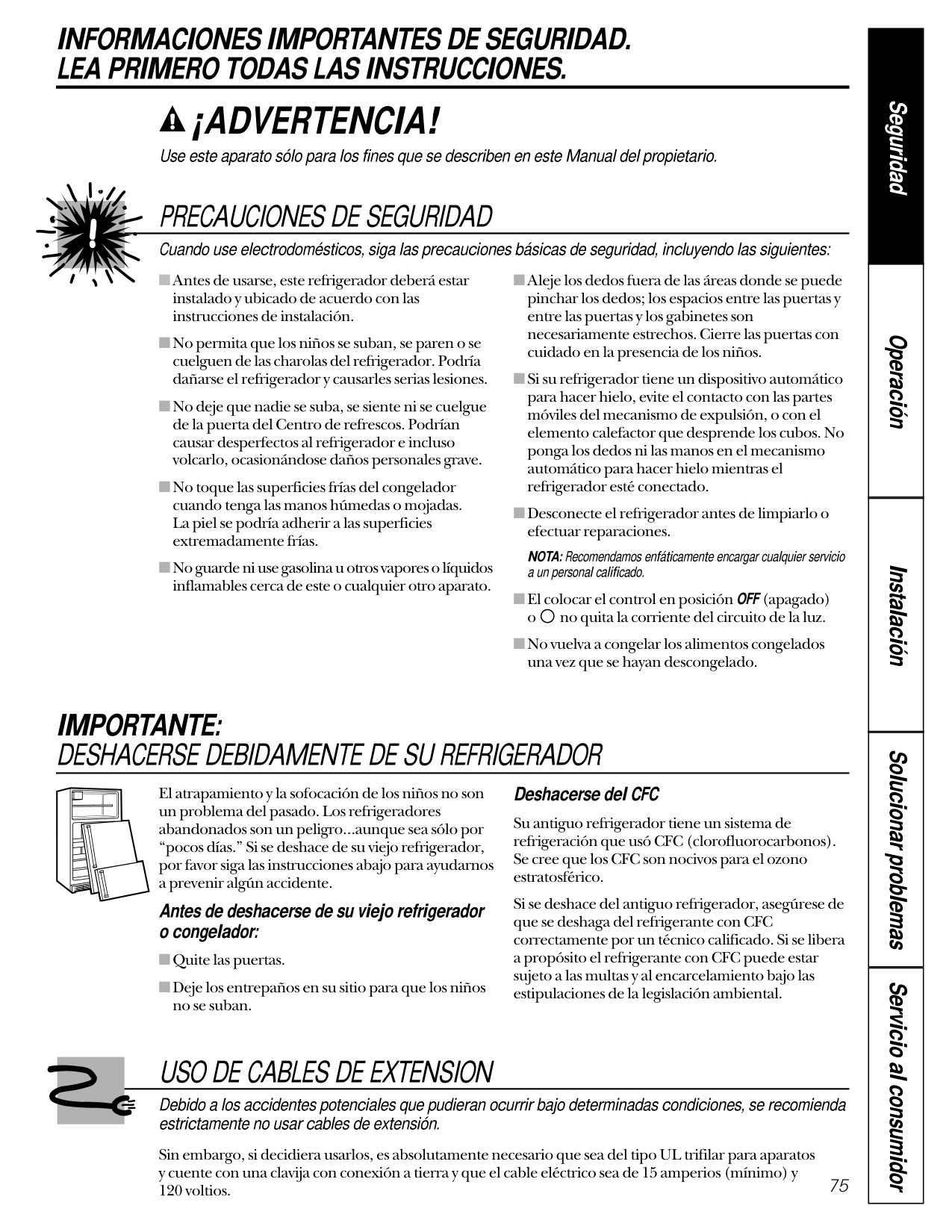

Informaciones Importantes De Seguridad.

Lea Primero Todas Las Instrucciones.

¡Advertencia!

Precauciones De Seguridad

Importante:

Deshacerse Debidamente De Su Refrigerador

Uso De Cables De Extension

76

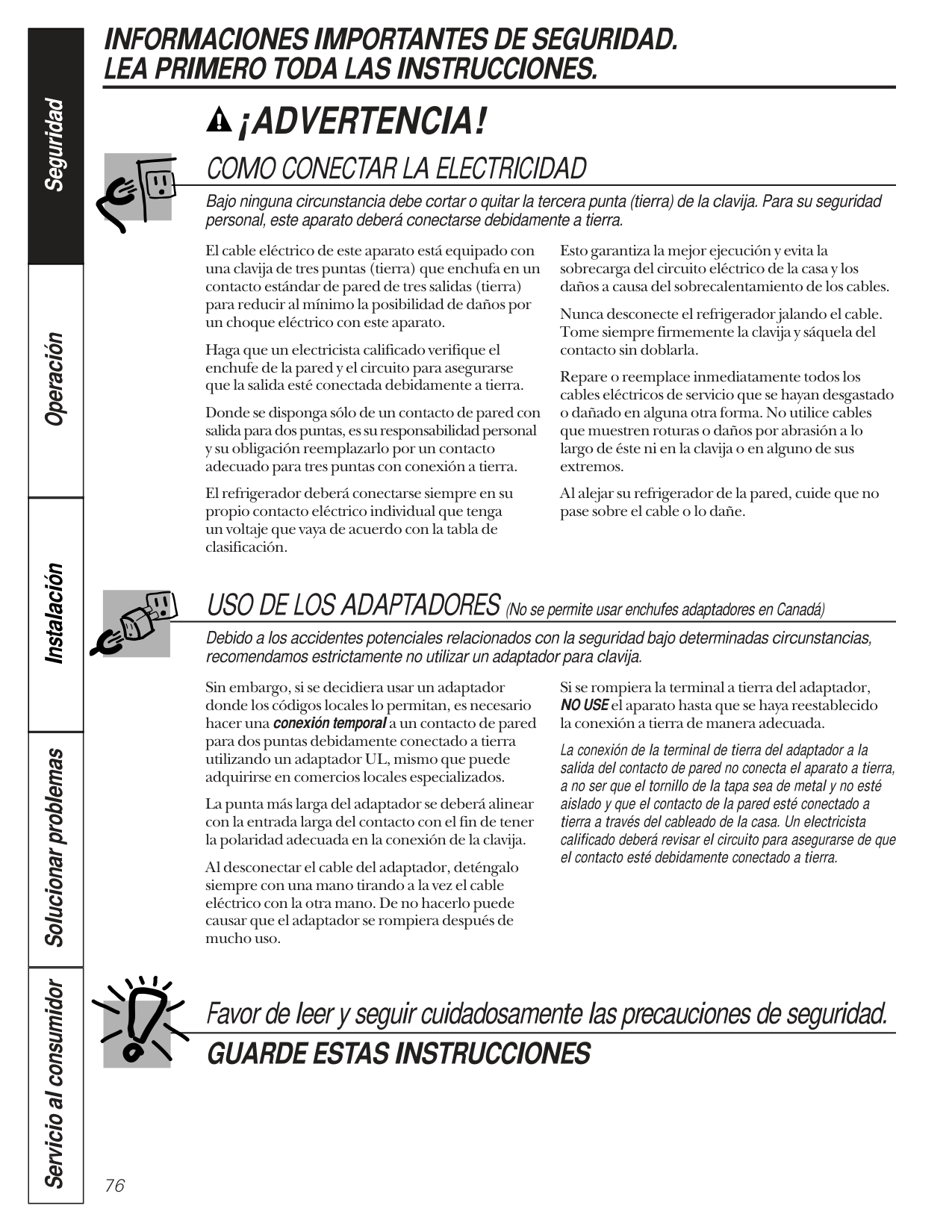

Informaciones Importantes De Seguridad.

Lea Primero Toda Las Instrucciones.

¡Advertencia!

Como Conectar La Electricidad

Guarde Estas Instrucciones

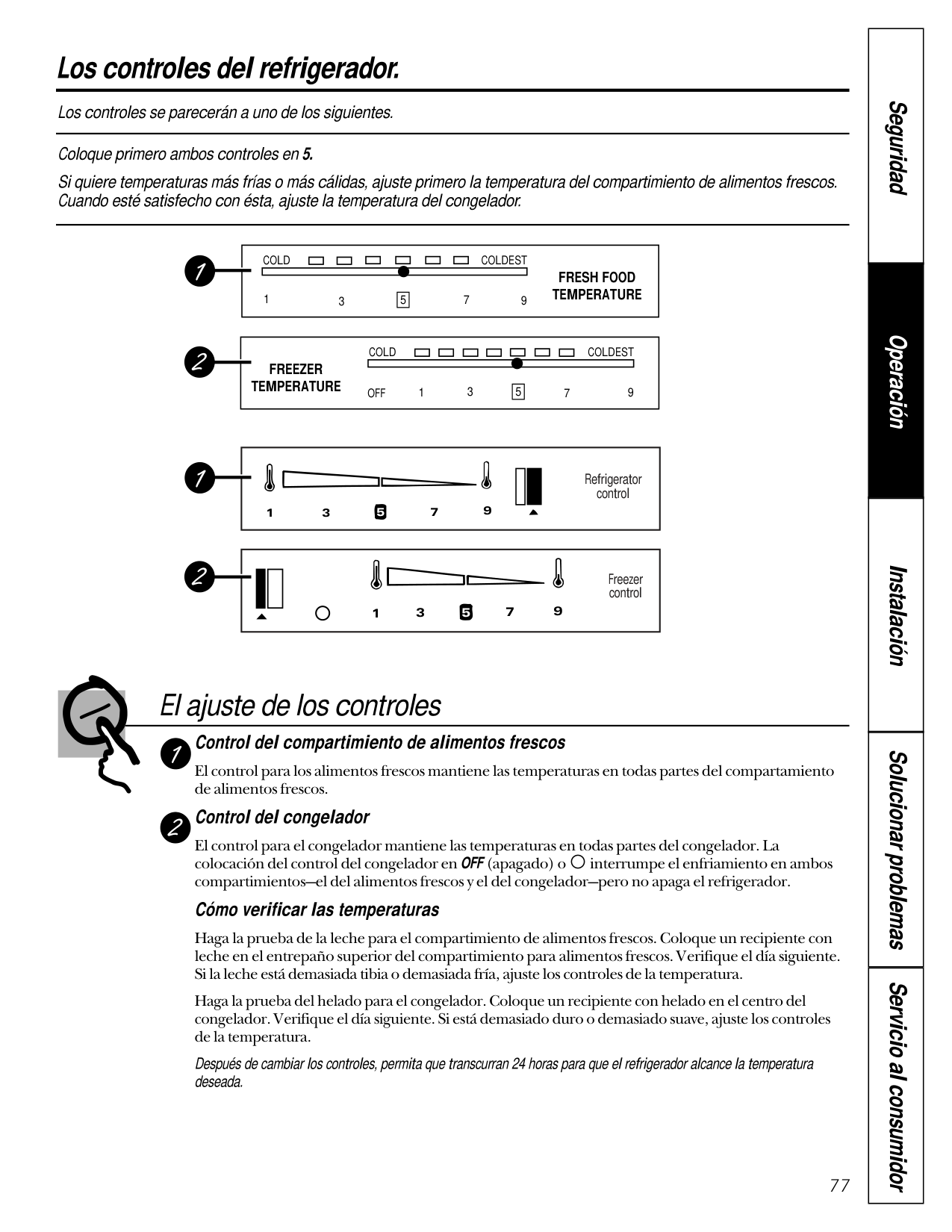

Los controles del refrigerador. El ajuste de los controles Control del compartimiento de alimentos frescos El control para los alimentos frescos mantiene las temperaturas en todas partes del compartamiento de alimentos frescos. Control del congelador El control para el congelador mantiene las temperaturas en todas partes del congelador. La colocación del control del congelador en OFF (apagado) o interrumpe el enfriamiento en ambos compartimientos—el del alimentos frescos y el del congelador—pero no apaga el refrigerador. Cómo verificar las temperaturas Haga la prueba de la leche para el compartimiento de alimentos frescos. Coloque un recipiente con leche en el entrepaño superior del compartimiento para alimentos frescos. Verifique el día siguiente. Si la leche está demasiada tibia o demasiada fría, ajuste los controles de la temperatura. Haga la prueba del helado para el congelador. Coloque un recipiente con helado en el centro del congelador. Verifique el día siguiente. Si está demasiado duro o demasiado suave, ajuste los controles de la temperatura. Después de cambiar los controles, permita que transcurran 24 horas para que el refrigerador alcance la temperatura deseada. Coloque primero ambos controles en 5. Si quiere temperaturas más frías o más cálidas, ajuste primero la temperatura del compartimiento de alimentos frescos. Cuando esté satisfecho con ésta, ajuste la temperatura del congelador. 77 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Los controles se parecerán a uno de los siguientes. 1 3 5 7 9 1 3 5 9 7 Refrigerator control Freezer control 1 3 7 9 5

Cold

Fresh Food

Temperature

Coldest

Freezer

Temperature

Coldest

Off

Cold

78 Los controles del refrigerador. Servicio al consumidor Solucionar problemas Instalación Seguridad Operación Monitor electrónico y sistema de diagnóstico NORMAL se enciende para indicar que el sistema de diagnóstico no ha detectado fallo alguno. DOOR OPEN (puerta abierta) parpadea cuando una de las puertas está abierta. WARM TEMP (temperatura elevada) se enciende cuando la temperatura de conservación de los alimentos del congelador ha sobrepasado el nivel normal. Los códigos que parpadean el significado de estos códigos y lo que tiene que hacer cuando se activan se explica con mayor detalles en las siguientes páginas. SYSTEM CHECK-RESET (verificación del sistema—reajuste) realiza un diagnóstico de los cuatro códigos y le permite de apagar los códigos del panel. Seleccione CUBED ICE (cubos de hielo), CRUSHED ICE (hielo triturado) o WATER (agua) y la luz confirma su selección.

Door Alarm

Door

Open

Warm

Temp

N O R M A L

Power

Defrost

Freezer

Ice Maker

System

Check

Reset

Display

Door Alarm

On/Off

Cubed

Ice

Crushed

Ice

Chilled

Water

Dispenser Push Below

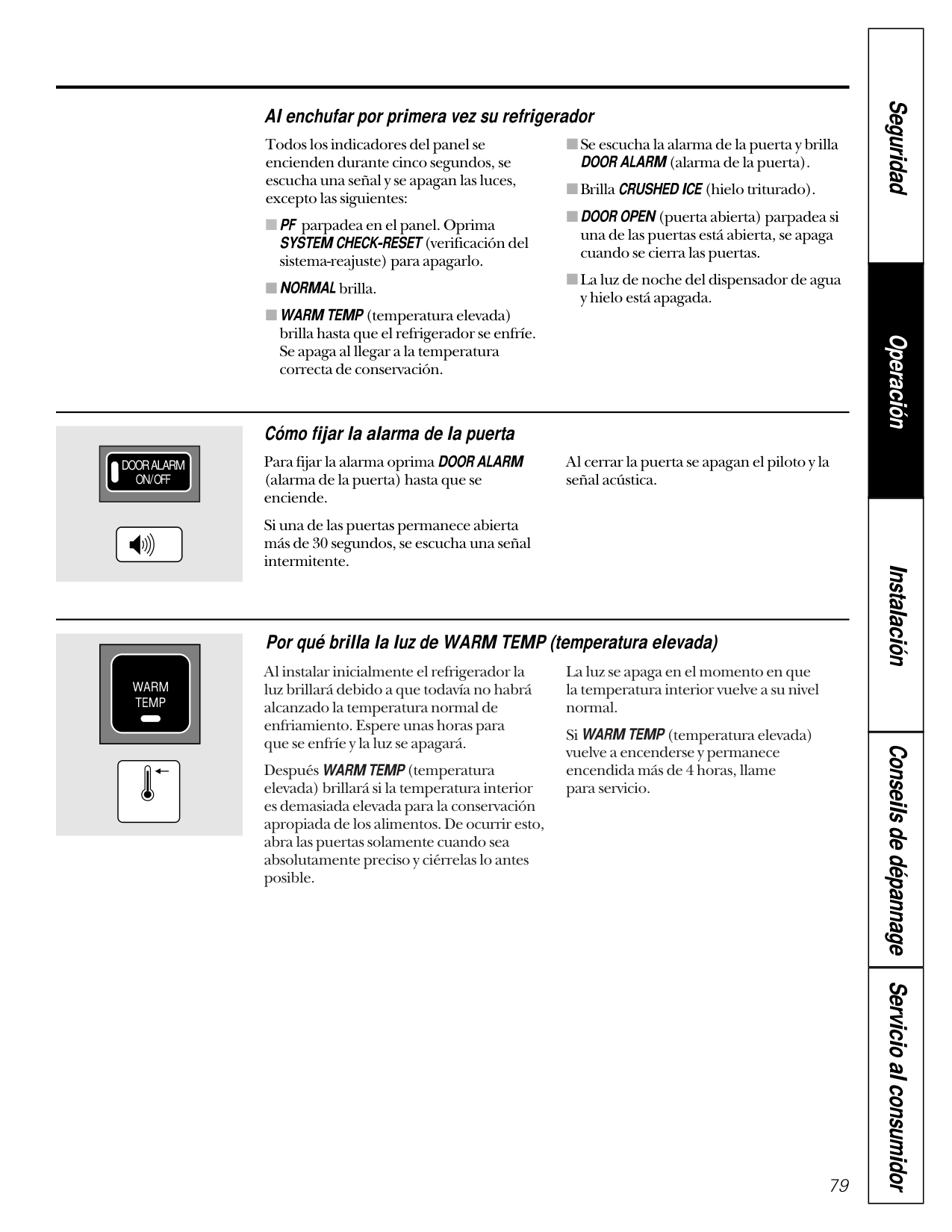

Servicio al consumidor Conseils de dépannage Operación Seguridad Instalación Al enchufar por primera vez su refrigerador Todos los indicadores del panel se encienden durante cinco segundos, se escucha una señal y se apagan las luces, excepto las siguientes: IPF parpadea en el panel. Oprima SYSTEM CHECK-RESET (verificación del sistema-reajuste) para apagarlo. INORMAL brilla. IWARM TEMP (temperatura elevada) brilla hasta que el refrigerador se enfríe. Se apaga al llegar a la temperatura correcta de conservación. ISe escucha la alarma de la puerta y brilla DOOR ALARM (alarma de la puerta). IBrilla CRUSHED ICE (hielo triturado). IDOOR OPEN (puerta abierta) parpadea si una de las puertas está abierta, se apaga cuando se cierra las puertas. ILa luz de noche del dispensador de agua y hielo está apagada. Cómo fijar la alarma de la puerta Para fijar la alarma oprima DOOR ALARM (alarma de la puerta) hasta que se enciende. Si una de las puertas permanece abierta más de 30 segundos, se escucha una señal intermitente. Al cerrar la puerta se apagan el piloto y la señal acústica.

Door Alarm

On/Off

Warm

Temp

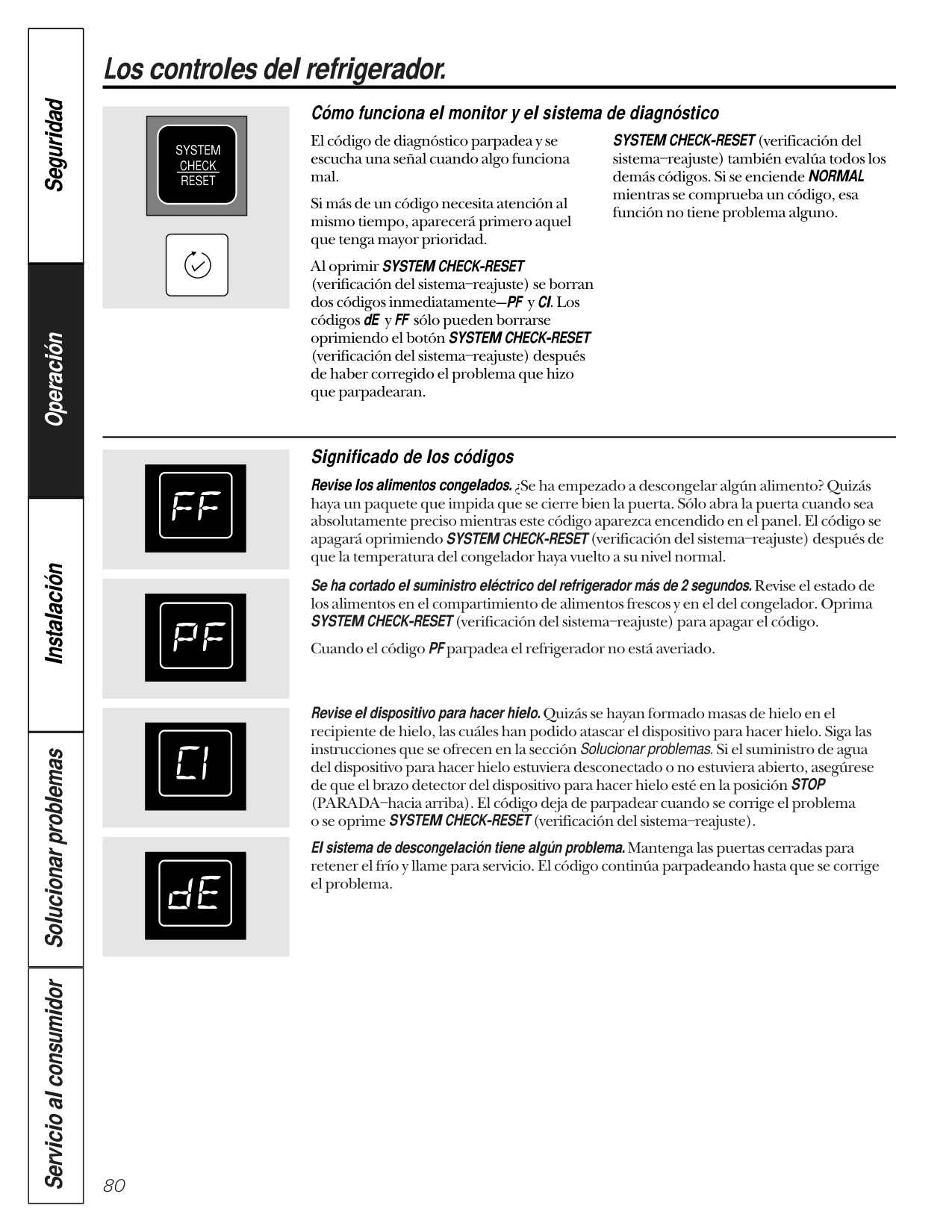

Los controles del refrigerador. 80 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Significado de los códigos Revise los alimentos congelados. ¿Se ha empezado a descongelar algún alimento? Quizás haya un paquete que impida que se cierre bien la puerta. Sólo abra la puerta cuando sea absolutamente preciso mientras este código aparezca encendido en el panel. El código se apagará oprimiendo SYSTEM CHECK-RESET (verificación del sistema–reajuste) después de que la temperatura del congelador haya vuelto a su nivel normal. Se ha cortado el suministro eléctrico del refrigerador más de 2 segundos. Revise el estado de los alimentos en el compartimiento de alimentos frescos y en el del congelador. Oprima SYSTEM CHECK-RESET (verificación del sistema–reajuste) para apagar el código. Cuando el código PF parpadea el refrigerador no está averiado. Revise el dispositivo para hacer hielo. Quizás se hayan formado masas de hielo en el recipiente de hielo, las cuáles han podido atascar el dispositivo para hacer hielo. Siga las instrucciones que se ofrecen en la sección Solucionar problemas. Si el suministro de agua del dispositivo para hacer hielo estuviera desconectado o no estuviera abierto, asegúrese de que el brazo detector del dispositivo para hacer hielo esté en la posición STOP (PARADA–hacia arriba). El código deja de parpadear cuando se corrige el problema o se oprime SYSTEM CHECK-RESET (verificación del sistema–reajuste). El sistema de descongelación tiene algún problema. Mantenga las puertas cerradas para retener el frío y llame para servicio. El código continúa parpadeando hasta que se corrige el problema. Cómo funciona el monitor y el sistema de diagnóstico El código de diagnóstico parpadea y se escucha una señal cuando algo funciona mal. Si más de un código necesita atención al mismo tiempo, aparecerá primero aquel que tenga mayor prioridad. Al oprimir SYSTEM CHECK-RESET (verificación del sistema–reajuste) se borran dos códigos inmediatamente—PF y CI. Los códigos dE y FF sólo pueden borrarse oprimiendo el botón SYSTEM CHECK-RESET (verificación del sistema–reajuste) después de haber corregido el problema que hizo que parpadearan. SYSTEM CHECK-RESET (verificación del sistema–reajuste) también evalúa todos los demás códigos. Si se enciende NORMAL mientras se comprueba un código, esa función no tiene problema alguno.

System

Check

Reset

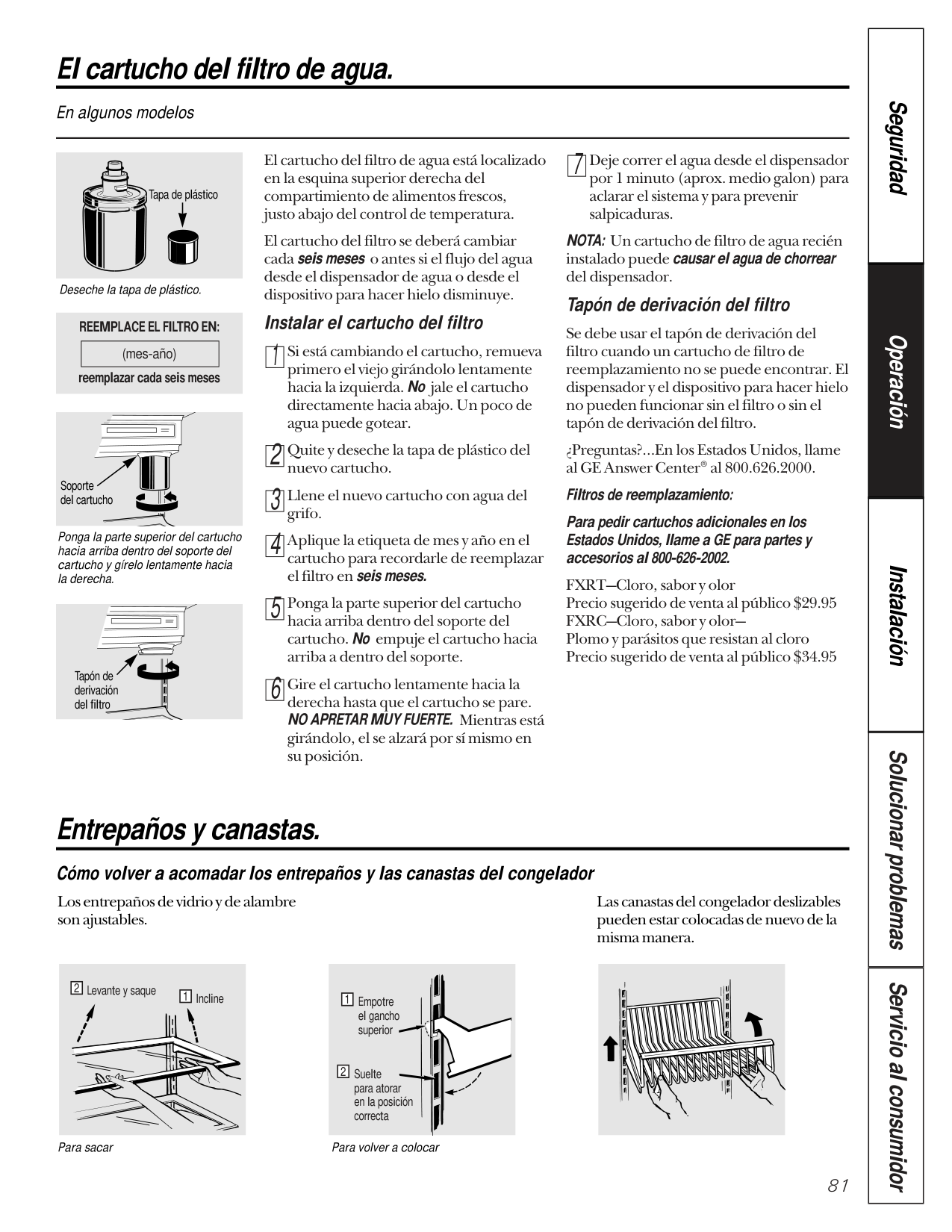

En algunos modelos El cartucho del filtro de agua. Entrepaños y canastas. Cómo volver a acomadar los entrepaños y las canastas del congelador Los entrepaños de vidrio y de alambre son ajustables. Las canastas del congelador deslizables pueden estar colocadas de nuevo de la misma manera. Para sacar Para volver a colocar Levante y saque 2 Empotre el gancho superior 1 Suelte para atorar en la posición correcta 2 Incline 1 El cartucho del filtro de agua está localizado en la esquina superior derecha del compartimiento de alimentos frescos, justo abajo del control de temperatura. El cartucho del filtro se deberá cambiar cada seis meses o antes si el flujo del agua desde el dispensador de agua o desde el dispositivo para hacer hielo disminuye. Instalar el cartucho del filtro Si está cambiando el cartucho, remueva primero el viejo girándolo lentamente hacia la izquierda. No jale el cartucho directamente hacia abajo. Un poco de agua puede gotear. Quite y deseche la tapa de plástico del nuevo cartucho. Llene el nuevo cartucho con agua del grifo. Aplique la etiqueta de mes y año en el cartucho para recordarle de reemplazar el filtro en seis meses. Ponga la parte superior del cartucho hacia arriba dentro del soporte del cartucho. No empuje el cartucho hacia arriba a dentro del soporte. Gire el cartucho lentamente hacia la derecha hasta que el cartucho se pare. NO APRETAR MUY FUERTE. Mientras está girándolo, el se alzará por sí mismo en su posición. Deje correr el agua desde el dispensador por 1 minuto (aprox. medio galon) para aclarar el sistema y para prevenir salpicaduras. NOTA: Un cartucho de filtro de agua recién instalado puede causar el agua de chorrear del dispensador. Tapón de derivación del filtro Se debe usar el tapón de derivación del filtro cuando un cartucho de filtro de reemplazamiento no se puede encontrar. El dispensador y el dispositivo para hacer hielo no pueden funcionar sin el filtro o sin el tapón de derivación del filtro. ¿Preguntas?…En los Estados Unidos, llame al GE Answer Center® al 800.626.2000. Filtros de reemplazamiento: Para pedir cartuchos adicionales en los Estados Unidos, llame a GE para partes y accesorios al 800-626-2002. FXRT—Cloro, sabor y olor Precio sugerido de venta al público $29.95 FXRC—Cloro, sabor y olor— Plomo y parásitos que resistan al cloro Precio sugerido de venta al público $34.95 7 6 5 4 3 2 1 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Tapa de plástico Deseche la tapa de plástico. Ponga la parte superior del cartucho hacia arriba dentro del soporte del cartucho y gírelo lentamente hacia la derecha. Tapón de derivación del filtro Soporte del cartucho

Reemplace El Filtro En:

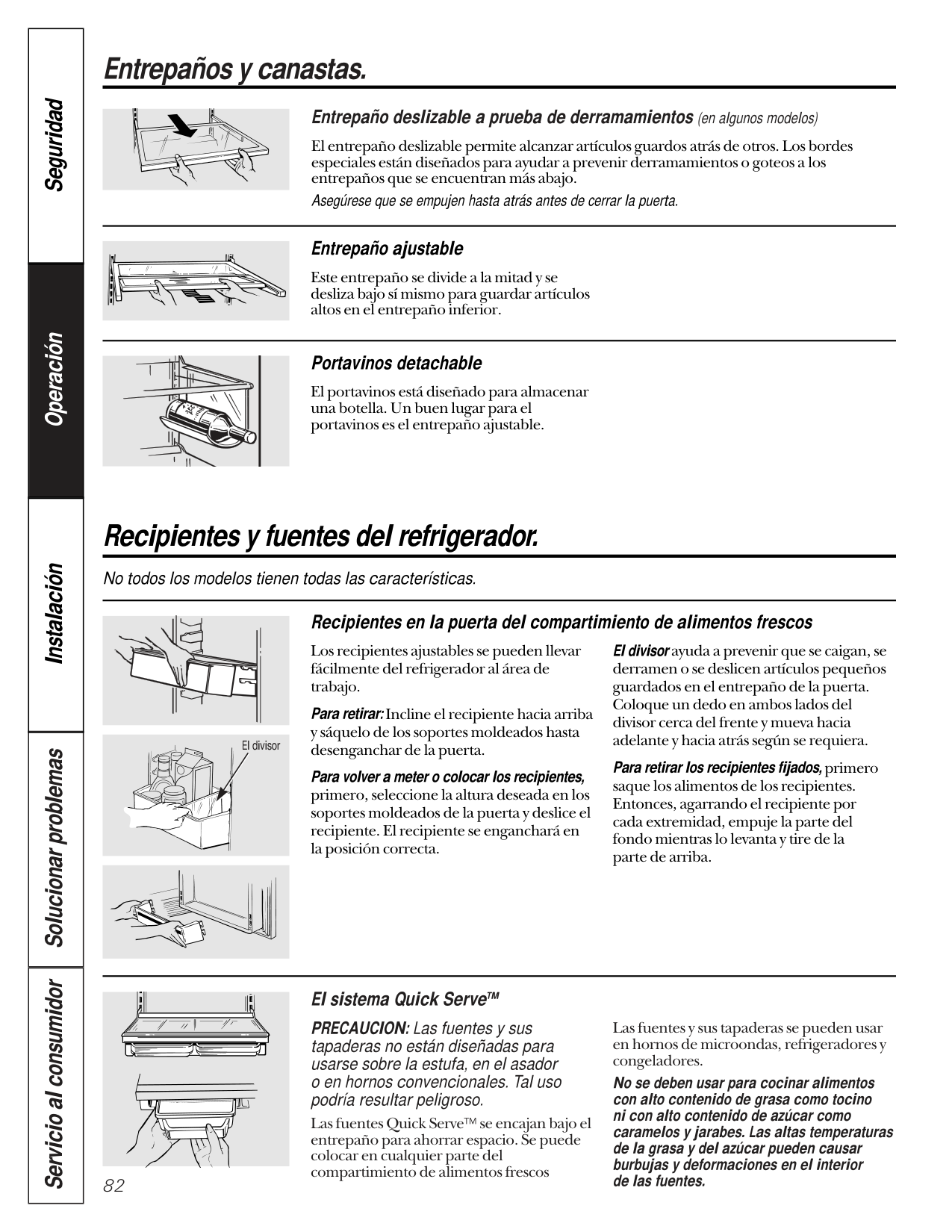

Entrepaños y canastas. 82 El sistema Quick ServeTM Entrepaño deslizable a prueba de derramamientos (en algunos modelos) PRECAUCION: Las fuentes y sus tapaderas no están diseñadas para usarse sobre la estufa, en el asador o en hornos convencionales. Tal uso podría resultar peligroso. Las fuentes Quick Serve™ se encajan bajo el entrepaño para ahorrar espacio. Se puede colocar en cualquier parte del compartimiento de alimentos frescos Las fuentes y sus tapaderas se pueden usar en hornos de microondas, refrigeradores y congeladores. No se deben usar para cocinar alimentos con alto contenido de grasa como tocino ni con alto contenido de azúcar como caramelos y jarabes. Las altas temperaturas de la grasa y del azúcar pueden causar burbujas y deformaciones en el interior de las fuentes. Servicio al consumidor Solucionar problemas Operación Seguridad Instalación El entrepaño deslizable permite alcanzar artículos guardos atrás de otros. Los bordes especiales están diseñados para ayudar a prevenir derramamientos o goteos a los entrepaños que se encuentran más abajo. Asegúrese que se empujen hasta atrás antes de cerrar la puerta. Entrepaño ajustable Este entrepaño se divide a la mitad y se desliza bajo sí mismo para guardar artículos altos en el entrepaño inferior. Portavinos detachable El portavinos está diseñado para almacenar una botella. Un buen lugar para el portavinos es el entrepaño ajustable. Recipientes y fuentes del refrigerador. No todos los modelos tienen todas las características. Recipientes en la puerta del compartimiento de alimentos frescos Los recipientes ajustables se pueden llevar fácilmente del refrigerador al área de trabajo. Para retirar: Incline el recipiente hacia arriba y sáquelo de los soportes moldeados hasta desenganchar de la puerta. Para volver a meter o colocar los recipientes, primero, seleccione la altura deseada en los soportes moldeados de la puerta y deslice el recipiente. El recipiente se enganchará en la posición correcta. El divisor ayuda a prevenir que se caigan, se derramen o se deslicen artículos pequeños guardados en el entrepaño de la puerta. Coloque un dedo en ambos lados del divisor cerca del frente y mueva hacia adelante y hacia atrás según se requiera. Para retirar los recipientes fijados, primero saque los alimentos de los recipientes. Entonces, agarrando el recipiente por cada extremidad, empuje la parte del fondo mientras lo levanta y tire de la parte de arriba. El divisor

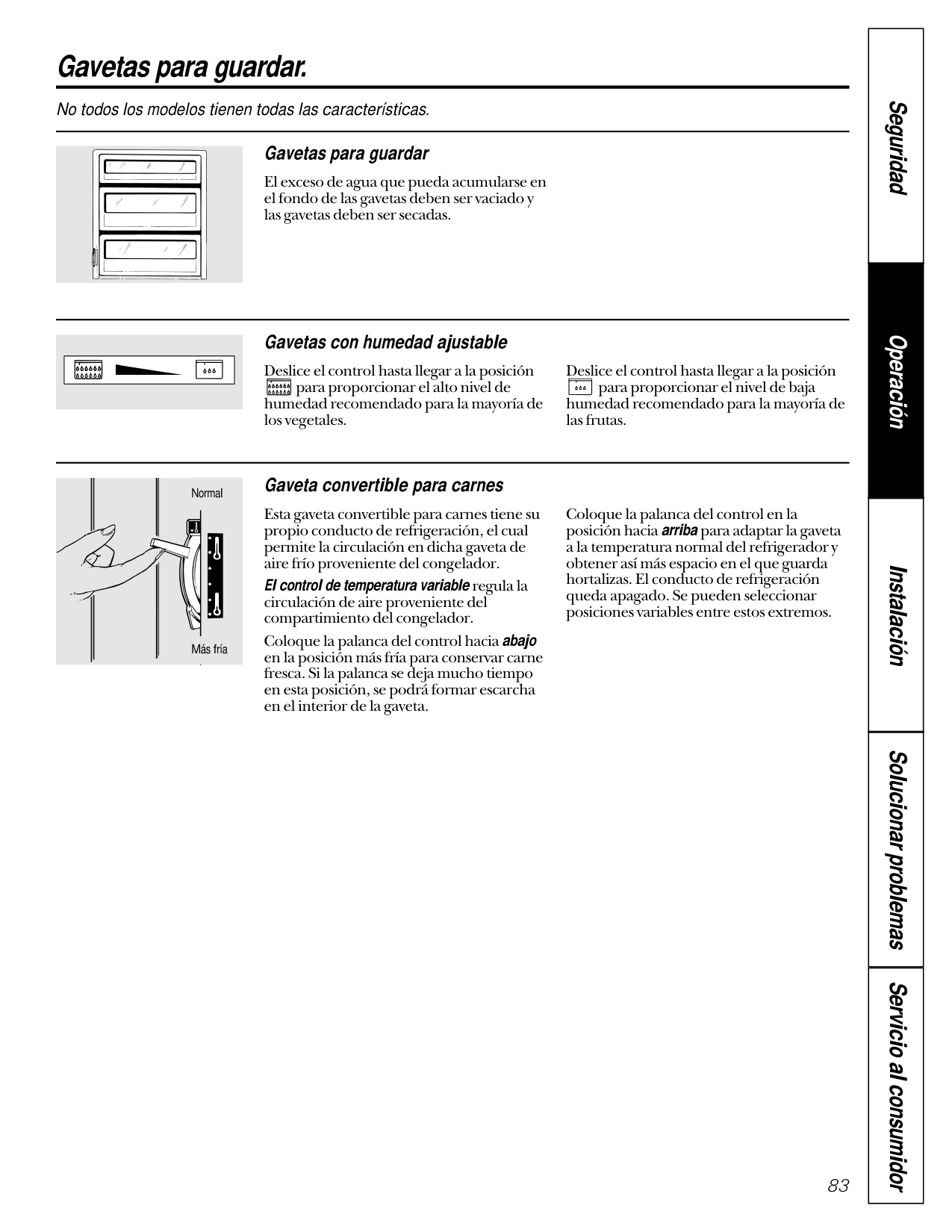

Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Gavetas para guardar. No todos los modelos tienen todas las características. Gavetas para guardar El exceso de agua que pueda acumularse en el fondo de las gavetas deben ser vaciado y las gavetas deben ser secadas. Gavetas con humedad ajustable Deslice el control hasta llegar a la posición para proporcionar el alto nivel de humedad recomendado para la mayoría de los vegetales. Deslice el control hasta llegar a la posición para proporcionar el nivel de baja humedad recomendado para la mayoría de las frutas. Gaveta convertible para carnes Esta gaveta convertible para carnes tiene su propio conducto de refrigeración, el cual permite la circulación en dicha gaveta de aire frío proveniente del congelador. El control de temperatura variable regula la circulación de aire proveniente del compartimiento del congelador. Coloque la palanca del control hacia abajo en la posición más fría para conservar carne fresca. Si la palanca se deja mucho tiempo en esta posición, se podrá formar escarcha en el interior de la gaveta. Coloque la palanca del control en la posición hacia arriba para adaptar la gaveta a la temperatura normal del refrigerador y obtener así más espacio en el que guarda hortalizas. El conducto de refrigeración queda apagado. Se pueden seleccionar posiciones variables entre estos extremos. Normal Más fría 83

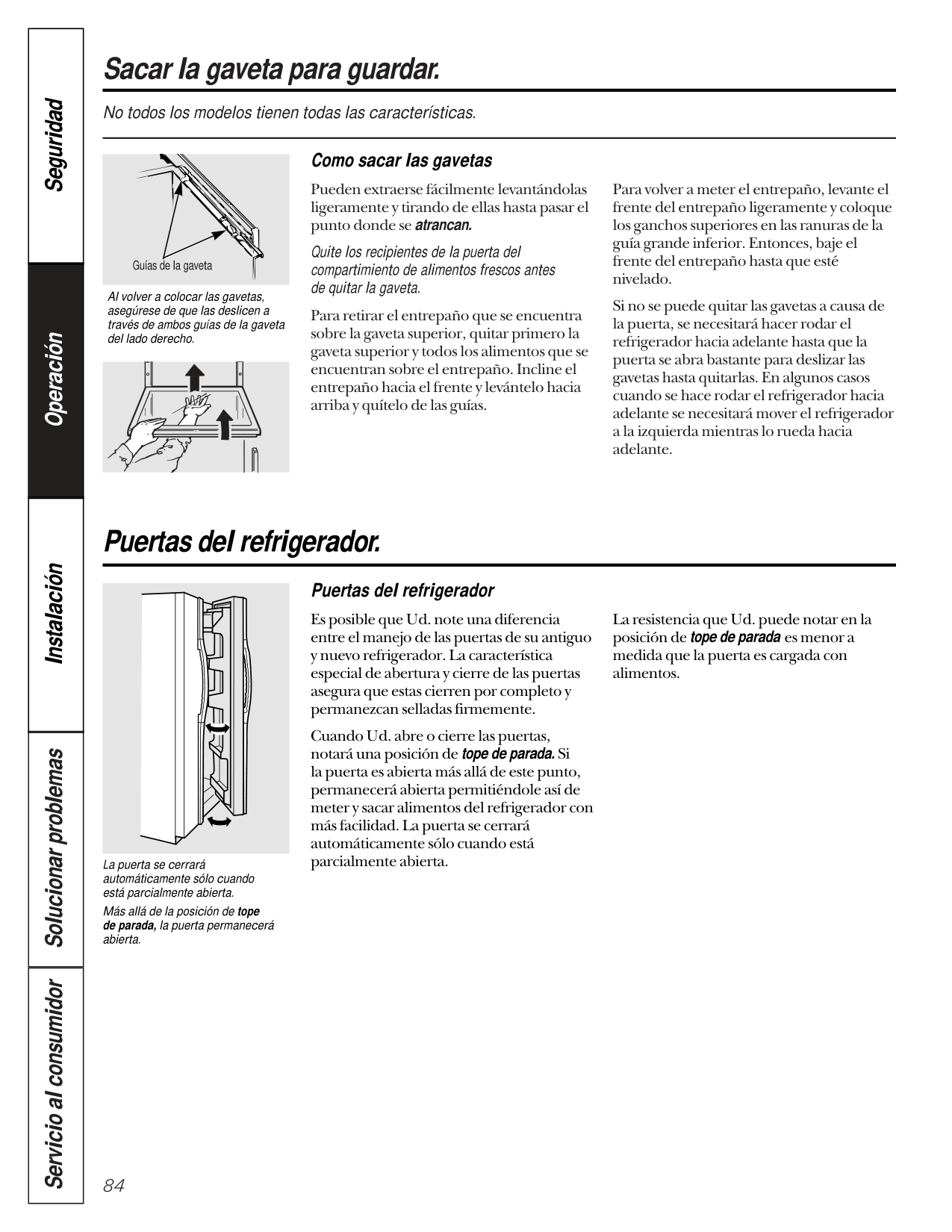

Sacar la gaveta para guardar. No todos los modelos tienen todas las características. 84 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Como sacar las gavetas Pueden extraerse fácilmente levantándolas ligeramente y tirando de ellas hasta pasar el punto donde se atrancan. Quite los recipientes de la puerta del compartimiento de alimentos frescos antes de quitar la gaveta. Para retirar el entrepaño que se encuentra sobre la gaveta superior, quitar primero la gaveta superior y todos los alimentos que se encuentran sobre el entrepaño. Incline el entrepaño hacia el frente y levántelo hacia arriba y quítelo de las guías. Para volver a meter el entrepaño, levante el frente del entrepaño ligeramente y coloque los ganchos superiores en las ranuras de la guía grande inferior. Entonces, baje el frente del entrepaño hasta que esté nivelado. Si no se puede quitar las gavetas a causa de la puerta, se necesitará hacer rodar el refrigerador hacia adelante hasta que la puerta se abra bastante para deslizar las gavetas hasta quitarlas. En algunos casos cuando se hace rodar el refrigerador hacia adelante se necesitará mover el refrigerador a la izquierda mientras lo rueda hacia adelante. Guías de la gaveta Al volver a colocar las gavetas, asegúrese de que las deslicen a través de ambos guías de la gaveta del lado derecho. Puertas del refrigerador. Puertas del refrigerador Es posible que Ud. note una diferencia entre el manejo de las puertas de su antiguo y nuevo refrigerador. La característica especial de abertura y cierre de las puertas asegura que estas cierren por completo y permanezcan selladas firmemente. Cuando Ud. abre o cierre las puertas, notará una posición de tope de parada. Si la puerta es abierta más allá de este punto, permanecerá abierta permitiéndole así de meter y sacar alimentos del refrigerador con más facilidad. La puerta se cerrará automáticamente sólo cuando está parcialmente abierta. La resistencia que Ud. puede notar en la posición de tope de parada es menor a medida que la puerta es cargada con alimentos. La puerta se cerrará automáticamente sólo cuando está parcialmente abierta. Más allá de la posición de tope de parada, la puerta permanecerá abierta.

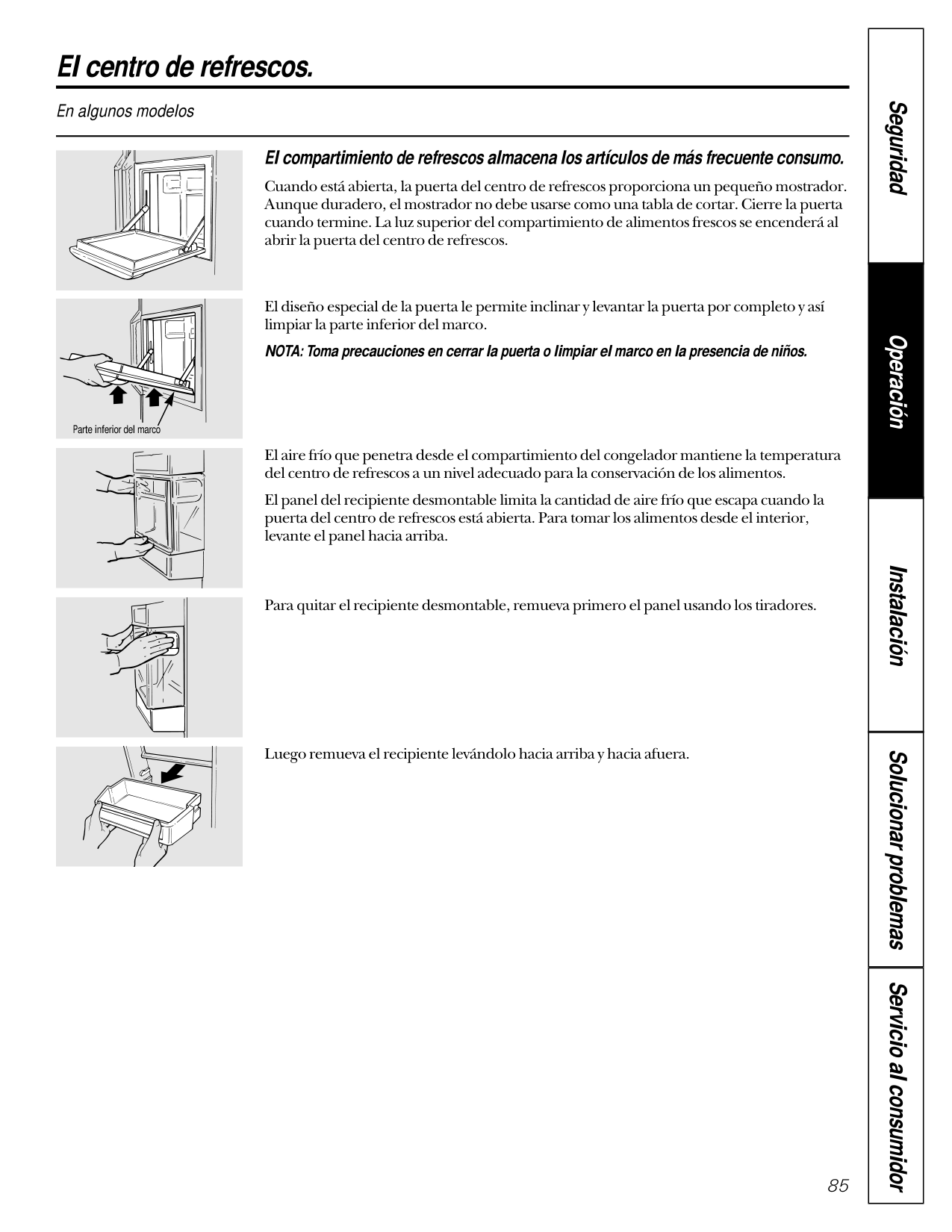

Servicio al consumidor Solucionar problemas Operación Seguridad Instalación El centro de refrescos. En algunos modelos El compartimiento de refrescos almacena los artículos de más frecuente consumo. Cuando está abierta, la puerta del centro de refrescos proporciona un pequeño mostrador. Aunque duradero, el mostrador no debe usarse como una tabla de cortar. Cierre la puerta cuando termine. La luz superior del compartimiento de alimentos frescos se encenderá al abrir la puerta del centro de refrescos. El diseño especial de la puerta le permite inclinar y levantar la puerta por completo y así limpiar la parte inferior del marco. NOTA: Toma precauciones en cerrar la puerta o limpiar el marco en la presencia de niños. El aire frío que penetra desde el compartimiento del congelador mantiene la temperatura del centro de refrescos a un nivel adecuado para la conservación de los alimentos. El panel del recipiente desmontable limita la cantidad de aire frío que escapa cuando la puerta del centro de refrescos está abierta. Para tomar los alimentos desde el interior, levante el panel hacia arriba. Para quitar el recipiente desmontable, remueva primero el panel usando los tiradores. Luego remueva el recipiente levándolo hacia arriba y hacia afuera. 85 Parte inferior del marco

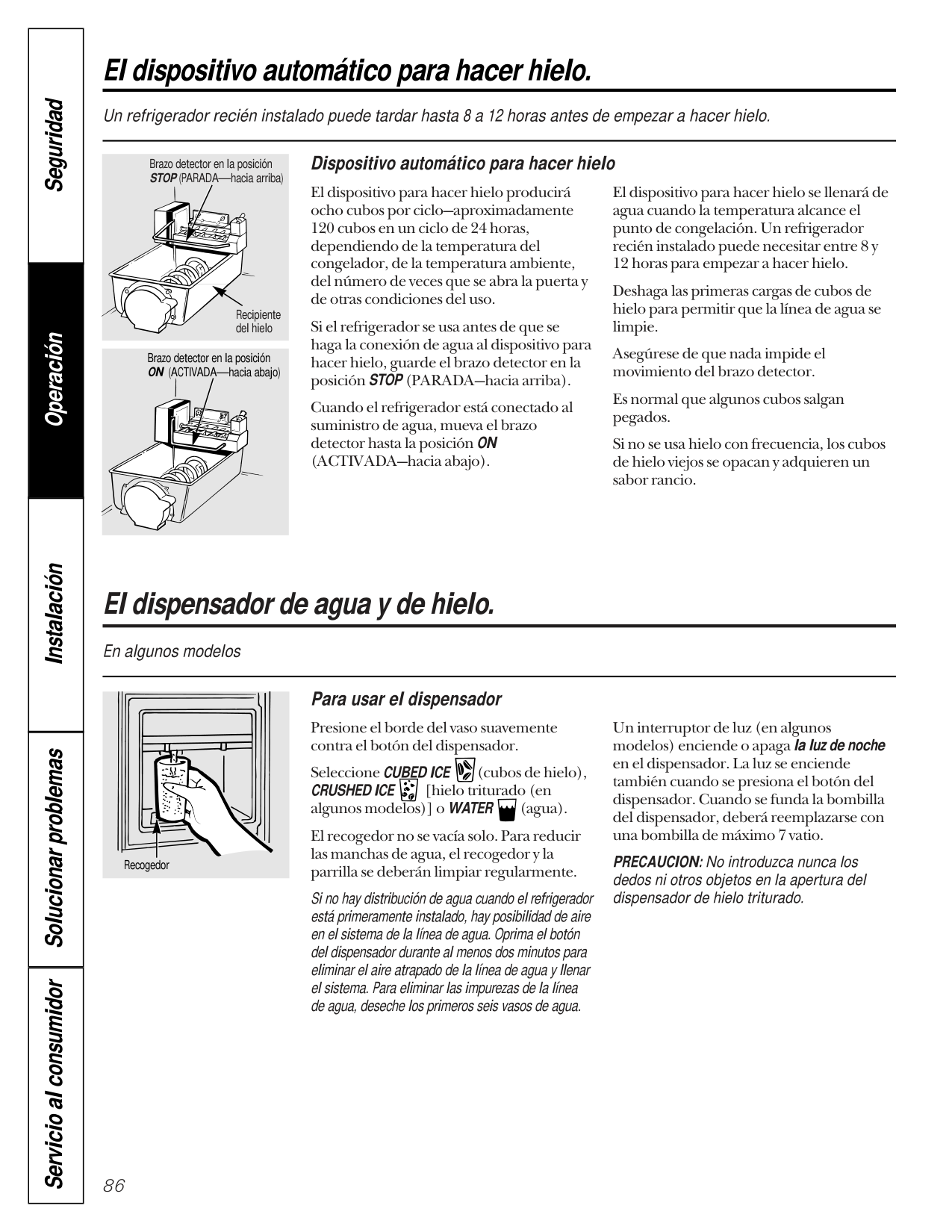

Dispositivo automático para hacer hielo El dispositivo para hacer hielo producirá ocho cubos por ciclo—aproximadamente 120 cubos en un ciclo de 24 horas, dependiendo de la temperatura del congelador, de la temperatura ambiente, del número de veces que se abra la puerta y de otras condiciones del uso. Si el refrigerador se usa antes de que se haga la conexión de agua al dispositivo para hacer hielo, guarde el brazo detector en la posición STOP (PARADA—hacia arriba). Cuando el refrigerador está conectado al suministro de agua, mueva el brazo detector hasta la posición ON (ACTIVADA—hacia abajo). El dispositivo para hacer hielo se llenará de agua cuando la temperatura alcance el punto de congelación. Un refrigerador recién instalado puede necesitar entre 8 y 12 horas para empezar a hacer hielo. Deshaga las primeras cargas de cubos de hielo para permitir que la línea de agua se limpie. Asegúrese de que nada impide el movimiento del brazo detector. Es normal que algunos cubos salgan pegados. Si no se usa hielo con frecuencia, los cubos de hielo viejos se opacan y adquieren un sabor rancio. El dispositivo automático para hacer hielo. Un refrigerador recién instalado puede tardar hasta 8 a 12 horas antes de empezar a hacer hielo. Recipiente del hielo Brazo detector en la posición STOP (PARADA—hacia arriba) Brazo detector en la posición ON (ACTIVADA—hacia abajo) 86 El dispensador de agua y de hielo. En algunos modelos Para usar el dispensador Presione el borde del vaso suavemente contra el botón del dispensador. Seleccione CUBED ICE (cubos de hielo), CRUSHED ICE [hielo triturado (en algunos modelos)] o WATER (agua). El recogedor no se vacía solo. Para reducir las manchas de agua, el recogedor y la parrilla se deberán limpiar regularmente. Si no hay distribución de agua cuando el refrigerador está primeramente instalado, hay posibilidad de aire en el sistema de la línea de agua. Oprima el botón del dispensador durante al menos dos minutos para eliminar el aire atrapado de la línea de agua y llenar el sistema. Para eliminar las impurezas de la línea de agua, deseche los primeros seis vasos de agua. Un interruptor de luz (en algunos modelos) enciende o apaga la luz de noche en el dispensador. La luz se enciende también cuando se presiona el botón del dispensador. Cuando se funda la bombilla del dispensador, deberá reemplazarse con una bombilla de máximo 7 vatio. PRECAUCION: No introduzca nunca los dedos ni otros objetos en la apertura del dispensador de hielo triturado. Recogedor Servicio al consumidor Solucionar problemas Operación Seguridad Instalación

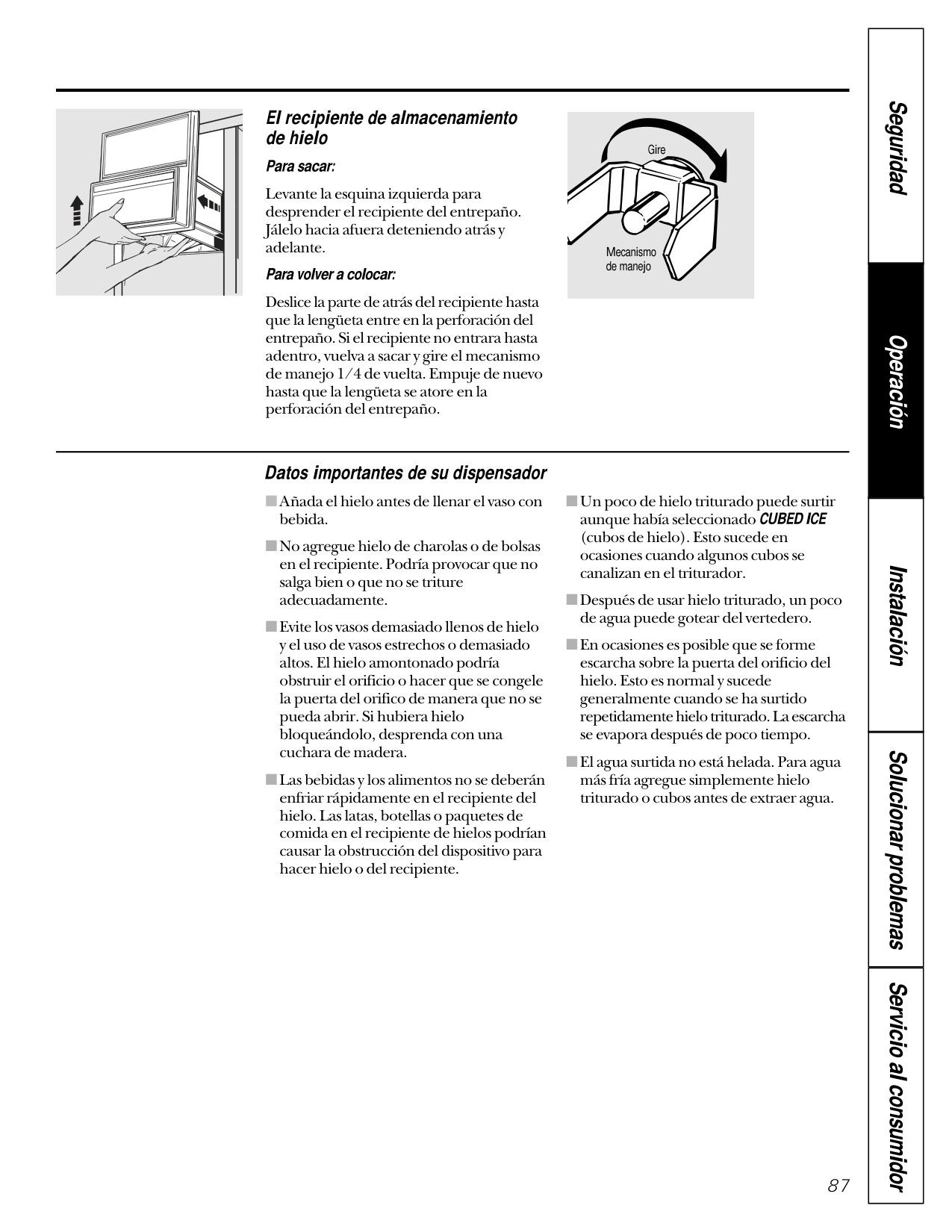

El recipiente de almacenamiento de hielo Para sacar: Levante la esquina izquierda para desprender el recipiente del entrepaño. Jálelo hacia afuera deteniendo atrás y adelante. Para volver a colocar: Deslice la parte de atrás del recipiente hasta que la lengüeta entre en la perforación del entrepaño. Si el recipiente no entrara hasta adentro, vuelva a sacar y gire el mecanismo de manejo 1/4 de vuelta. Empuje de nuevo hasta que la lengüeta se atore en la perforación del entrepaño. Gire Mecanismo de manejo Datos importantes de su dispensador IAñada el hielo antes de llenar el vaso con bebida. INo agregue hielo de charolas o de bolsas en el recipiente. Podría provocar que no salga bien o que no se triture adecuadamente. IEvite los vasos demasiado llenos de hielo y el uso de vasos estrechos o demasiado altos. El hielo amontonado podría obstruir el orificio o hacer que se congele la puerta del orifico de manera que no se pueda abrir. Si hubiera hielo bloqueándolo, desprenda con una cuchara de madera. ILas bebidas y los alimentos no se deberán enfriar rápidamente en el recipiente del hielo. Las latas, botellas o paquetes de comida en el recipiente de hielos podrían causar la obstrucción del dispositivo para hacer hielo o del recipiente. IUn poco de hielo triturado puede surtir aunque había seleccionado CUBED ICE (cubos de hielo). Esto sucede en ocasiones cuando algunos cubos se canalizan en el triturador. IDespués de usar hielo triturado, un poco de agua puede gotear del vertedero. IEn ocasiones es posible que se forme escarcha sobre la puerta del orificio del hielo. Esto es normal y sucede generalmente cuando se ha surtido repetidamente hielo triturado. La escarcha se evapora después de poco tiempo. IEl agua surtida no está helada. Para agua más fría agregue simplemente hielo triturado o cubos antes de extraer agua. 87 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación

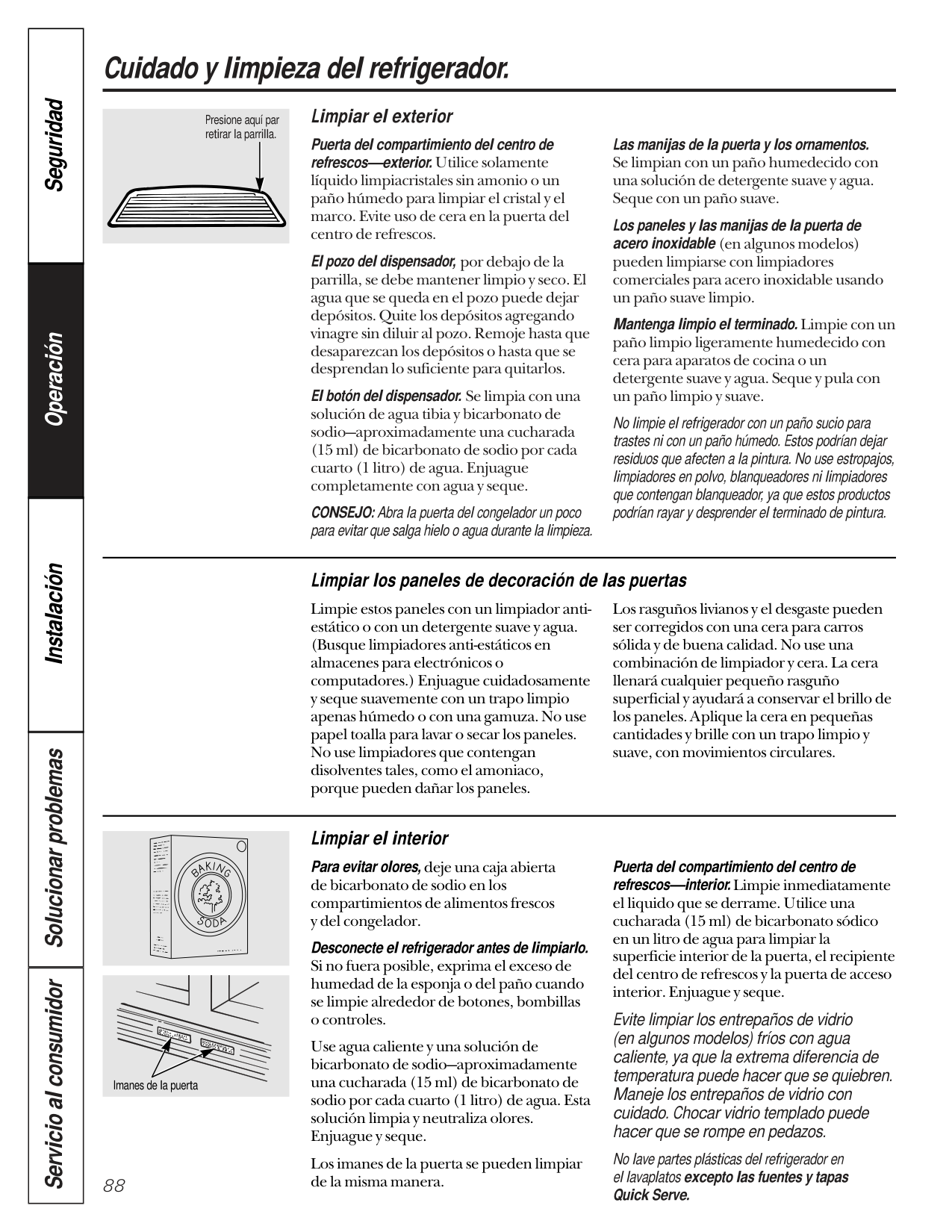

88 Cuidado y limpieza del refrigerador. Limpiar el exterior Puerta del compartimiento del centro de refrescos—exterior. Utilice solamente líquido limpiacristales sin amonio o un paño húmedo para limpiar el cristal y el marco. Evite uso de cera en la puerta del centro de refrescos. El pozo del dispensador, por debajo de la parrilla, se debe mantener limpio y seco. El agua que se queda en el pozo puede dejar depósitos. Quite los depósitos agregando vinagre sin diluir al pozo. Remoje hasta que desaparezcan los depósitos o hasta que se desprendan lo suficiente para quitarlos. El botón del dispensador. Se limpia con una solución de agua tibia y bicarbonato de sodio—aproximadamente una cucharada (15 ml) de bicarbonato de sodio por cada cuarto (1 litro) de agua. Enjuague completamente con agua y seque. CONSEJO: Abra la puerta del congelador un poco para evitar que salga hielo o agua durante la limpieza. Las manijas de la puerta y los ornamentos. Se limpian con un paño humedecido con una solución de detergente suave y agua. Seque con un paño suave. Los paneles y las manijas de la puerta de acero inoxidable (en algunos modelos) pueden limpiarse con limpiadores comerciales para acero inoxidable usando un paño suave limpio. Mantenga limpio el terminado. Limpie con un paño limpio ligeramente humedecido con cera para aparatos de cocina o un detergente suave y agua. Seque y pula con un paño limpio y suave. No limpie el refrigerador con un paño sucio para trastes ni con un paño húmedo. Estos podrían dejar residuos que afecten a la pintura. No use estropajos, limpiadores en polvo, blanqueadores ni limpiadores que contengan blanqueador, ya que estos productos podrían rayar y desprender el terminado de pintura. Presione aquí par retirar la parrilla. Limpiar el interior Para evitar olores, deje una caja abierta de bicarbonato de sodio en los compartimientos de alimentos frescos y del congelador. Desconecte el refrigerador antes de limpiarlo. Si no fuera posible, exprima el exceso de humedad de la esponja o del paño cuando se limpie alrededor de botones, bombillas o controles. Use agua caliente y una solución de bicarbonato de sodio—aproximadamente una cucharada (15 ml) de bicarbonato de sodio por cada cuarto (1 litro) de agua. Esta solución limpia y neutraliza olores. Enjuague y seque. Los imanes de la puerta se pueden limpiar de la misma manera. Puerta del compartimiento del centro de refrescos—interior. Limpie inmediatamente el liquido que se derrame. Utilice una cucharada (15 ml) de bicarbonato sódico en un litro de agua para limpiar la superficie interior de la puerta, el recipiente del centro de refrescos y la puerta de acceso interior. Enjuague y seque. Evite limpiar los entrepaños de vidrio (en algunos modelos) fríos con agua caliente, ya que la extrema diferencia de temperatura puede hacer que se quiebren. Maneje los entrepaños de vidrio con cuidado. Chocar vidrio templado puede hacer que se rompe en pedazos. No lave partes plásticas del refrigerador en el lavaplatos excepto las fuentes y tapas Quick Serve. Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Imanes de la puerta Limpiar los paneles de decoración de las puertas Limpie estos paneles con un limpiador anti- estático o con un detergente suave y agua. (Busque limpiadores anti-estáticos en almacenes para electrónicos o computadores.) Enjuague cuidadosamente y seque suavemente con un trapo limpio apenas húmedo o con una gamuza. No use papel toalla para lavar o secar los paneles. No use limpiadores que contengan disolventes tales, como el amoniaco, porque pueden dañar los paneles. Los rasguños livianos y el desgaste pueden ser corregidos con una cera para carros sólida y de buena calidad. No use una combinación de limpiador y cera. La cera llenará cualquier pequeño rasguño superficial y ayudará a conservar el brillo de los paneles. Aplique la cera en pequeñas cantidades y brille con un trapo limpio y suave, con movimientos circulares.

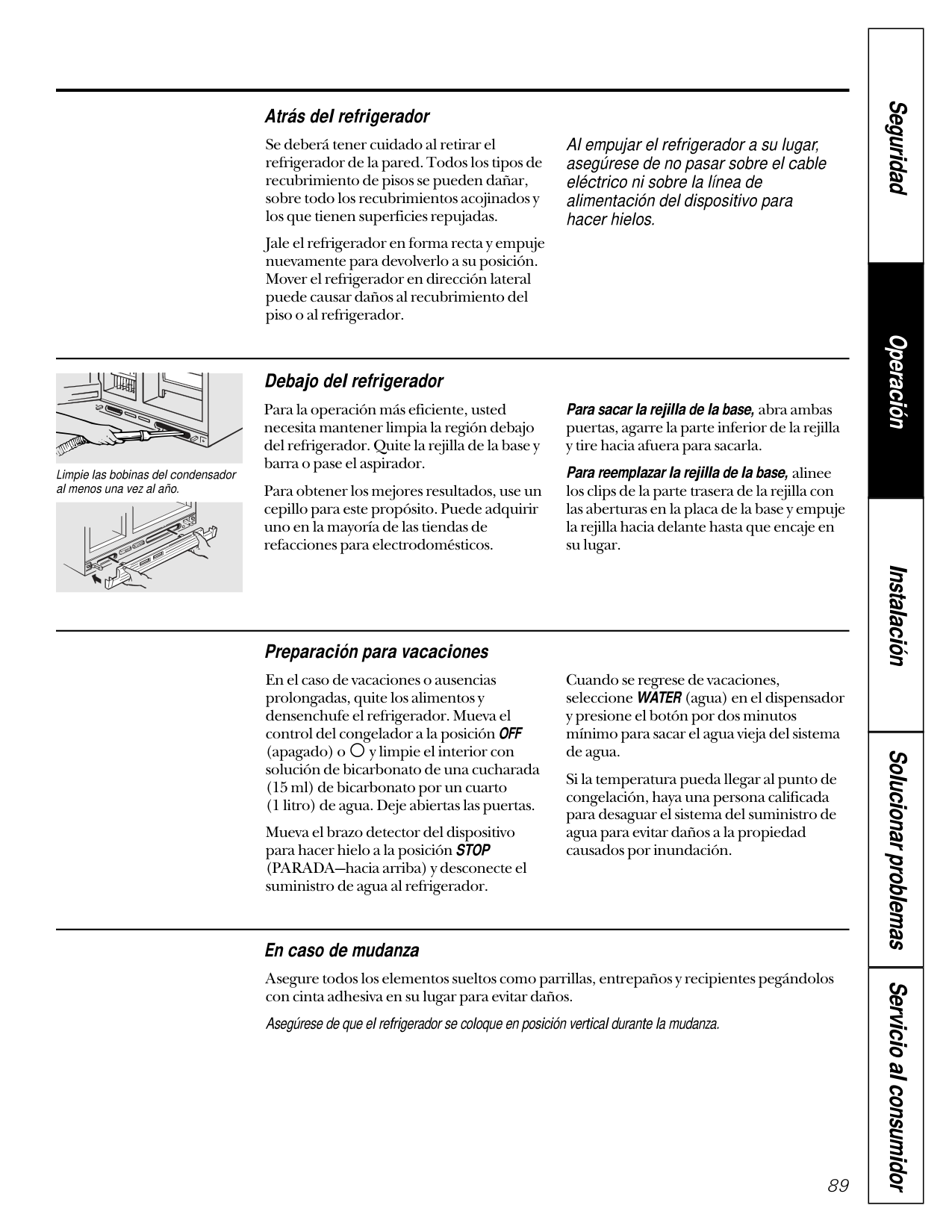

89 Atrás del refrigerador Se deberá tener cuidado al retirar el refrigerador de la pared. Todos los tipos de recubrimiento de pisos se pueden dañar, sobre todo los recubrimientos acojinados y los que tienen superficies repujadas. Jale el refrigerador en forma recta y empuje nuevamente para devolverlo a su posición. Mover el refrigerador en dirección lateral puede causar daños al recubrimiento del piso o al refrigerador. Al empujar el refrigerador a su lugar, asegúrese de no pasar sobre el cable eléctrico ni sobre la línea de alimentación del dispositivo para hacer hielos. Debajo del refrigerador Para la operación más eficiente, usted necesita mantener limpia la región debajo del refrigerador. Quite la rejilla de la base y barra o pase el aspirador. Para obtener los mejores resultados, use un cepillo para este propósito. Puede adquirir uno en la mayoría de las tiendas de refacciones para electrodomésticos. Para sacar la rejilla de la base, abra ambas puertas, agarre la parte inferior de la rejilla y tire hacia afuera para sacarla. Para reemplazar la rejilla de la base, alinee los clips de la parte trasera de la rejilla con las aberturas en la placa de la base y empuje la rejilla hacia delante hasta que encaje en su lugar. Preparación para vacaciones En el caso de vacaciones o ausencias prolongadas, quite los alimentos y densenchufe el refrigerador. Mueva el control del congelador a la posición OFF (apagado) o y limpie el interior con solución de bicarbonato de una cucharada (15 ml) de bicarbonato por un cuarto (1 litro) de agua. Deje abiertas las puertas. Mueva el brazo detector del dispositivo para hacer hielo a la posición STOP (PARADA—hacia arriba) y desconecte el suministro de agua al refrigerador. Cuando se regrese de vacaciones, seleccione WATER (agua) en el dispensador y presione el botón por dos minutos mínimo para sacar el agua vieja del sistema de agua. Si la temperatura pueda llegar al punto de congelación, haya una persona calificada para desaguar el sistema del suministro de agua para evitar daños a la propiedad causados por inundación. En caso de mudanza Asegure todos los elementos sueltos como parrillas, entrepaños y recipientes pegándolos con cinta adhesiva en su lugar para evitar daños. Asegúrese de que el refrigerador se coloque en posición vertical durante la mudanza. Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Limpie las bobinas del condensador al menos una vez al año.

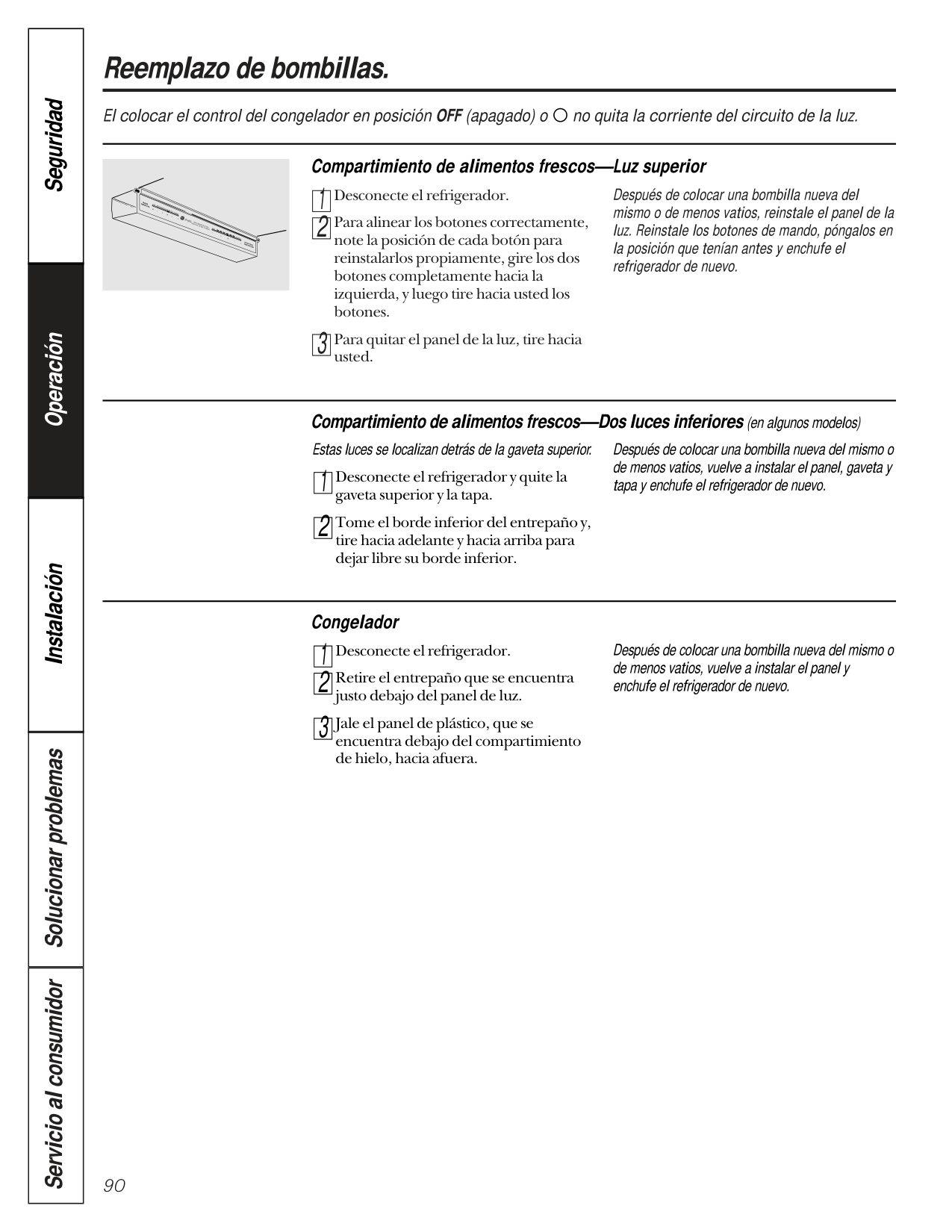

90 Reemplazo de bombillas. El colocar el control del congelador en posición OFF (apagado) o no quita la corriente del circuito de la luz. Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Compartimiento de alimentos frescos—Luz superior Desconecte el refrigerador. Para alinear los botones correctamente, note la posición de cada botón para reinstalarlos propiamente, gire los dos botones completamente hacia la izquierda, y luego tire hacia usted los botones. Para quitar el panel de la luz, tire hacia usted. Después de colocar una bombilla nueva del mismo o de menos vatios, reinstale el panel de la luz. Reinstale los botones de mando, póngalos en la posición que tenían antes y enchufe el refrigerador de nuevo. 3 2 1

Freezer

Temperature

Cold

Off

Coldest

Fresh Food

Temperature

Cold

Coldest

*Initial Temperature Settings

Allow 24 Hrs. For Temp. To Stabilize

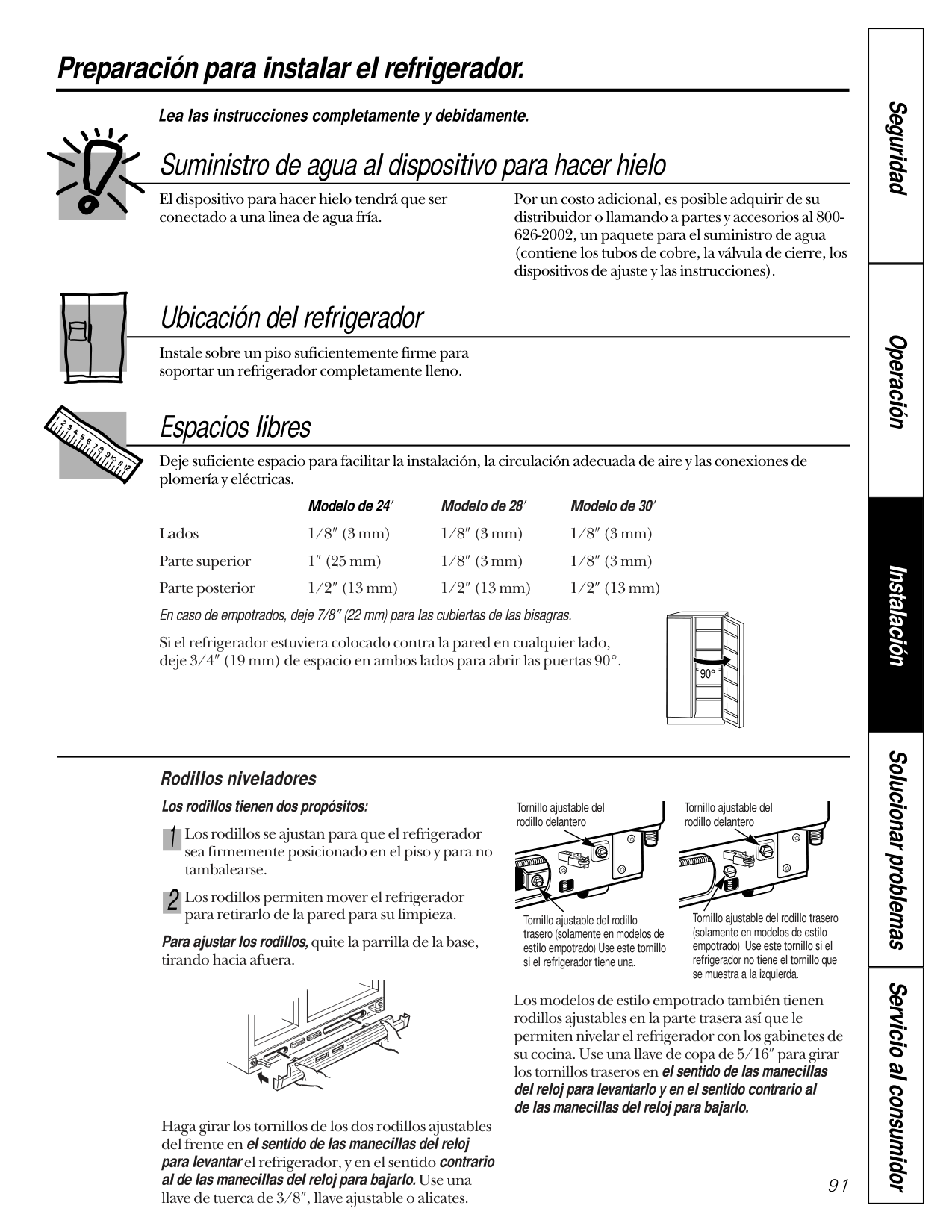

Preparación para instalar el refrigerador. Lea las instrucciones completamente y debidamente. Suministro de agua al dispositivo para hacer hielo El dispositivo para hacer hielo tendrá que ser conectado a una linea de agua fría. Por un costo adicional, es posible adquirir de su distribuidor o llamando a partes y accesorios al 800- 626-2002, un paquete para el suministro de agua (contiene los tubos de cobre, la válvula de cierre, los dispositivos de ajuste y las instrucciones). Ubicación del refrigerador Instale sobre un piso suficientemente firme para soportar un refrigerador completamente lleno. Espacios libres Deje suficiente espacio para facilitar la instalación, la circulación adecuada de aire y las conexiones de plomería y eléctricas. Modelo de 24¢ Modelo de 28¢ Modelo de 30¢ Lados 1/8² (3 mm) 1/8² (3 mm) 1/8² (3 mm) Parte superior 1² (25 mm) 1/8² (3 mm) 1/8² (3 mm) Parte posterior 1/2² (13 mm) 1/2² (13 mm) 1/2² (13 mm) En caso de empotrados, deje 7/8² (22 mm) para las cubiertas de las bisagras. Si el refrigerador estuviera colocado contra la pared en cualquier lado, deje 3/4² (19 mm) de espacio en ambos lados para abrir las puertas 90°. Rodillos niveladores Los rodillos tienen dos propósitos: Los rodillos se ajustan para que el refrigerador sea firmemente posicionado en el piso y para no tambalearse. Los rodillos permiten mover el refrigerador para retirarlo de la pared para su limpieza. Para ajustar los rodillos, quite la parrilla de la base, tirando hacia afuera. Haga girar los tornillos de los dos rodillos ajustables del frente en el sentido de las manecillas del reloj para levantar el refrigerador, y en el sentido contrario al de las manecillas del reloj para bajarlo. Use una llave de tuerca de 3/8², llave ajustable o alicates. Los modelos de estilo empotrado también tienen rodillos ajustables en la parte trasera así que le permiten nivelar el refrigerador con los gabinetes de su cocina. Use una llave de copa de 5/16² para girar los tornillos traseros en el sentido de las manecillas del reloj para levantarlo y en el sentido contrario al de las manecillas del reloj para bajarlo. 2 1 91 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Tornillo ajustable del rodillo delantero Tornillo ajustable del rodillo delantero Tornillo ajustable del rodillo trasero (solamente en modelos de estilo empotrado) Use este tornillo si el refrigerador tiene una. Tornillo ajustable del rodillo trasero (solamente en modelos de estilo empotrado) Use este tornillo si el refrigerador no tiene el tornillo que se muestra a la izquierda. 90°

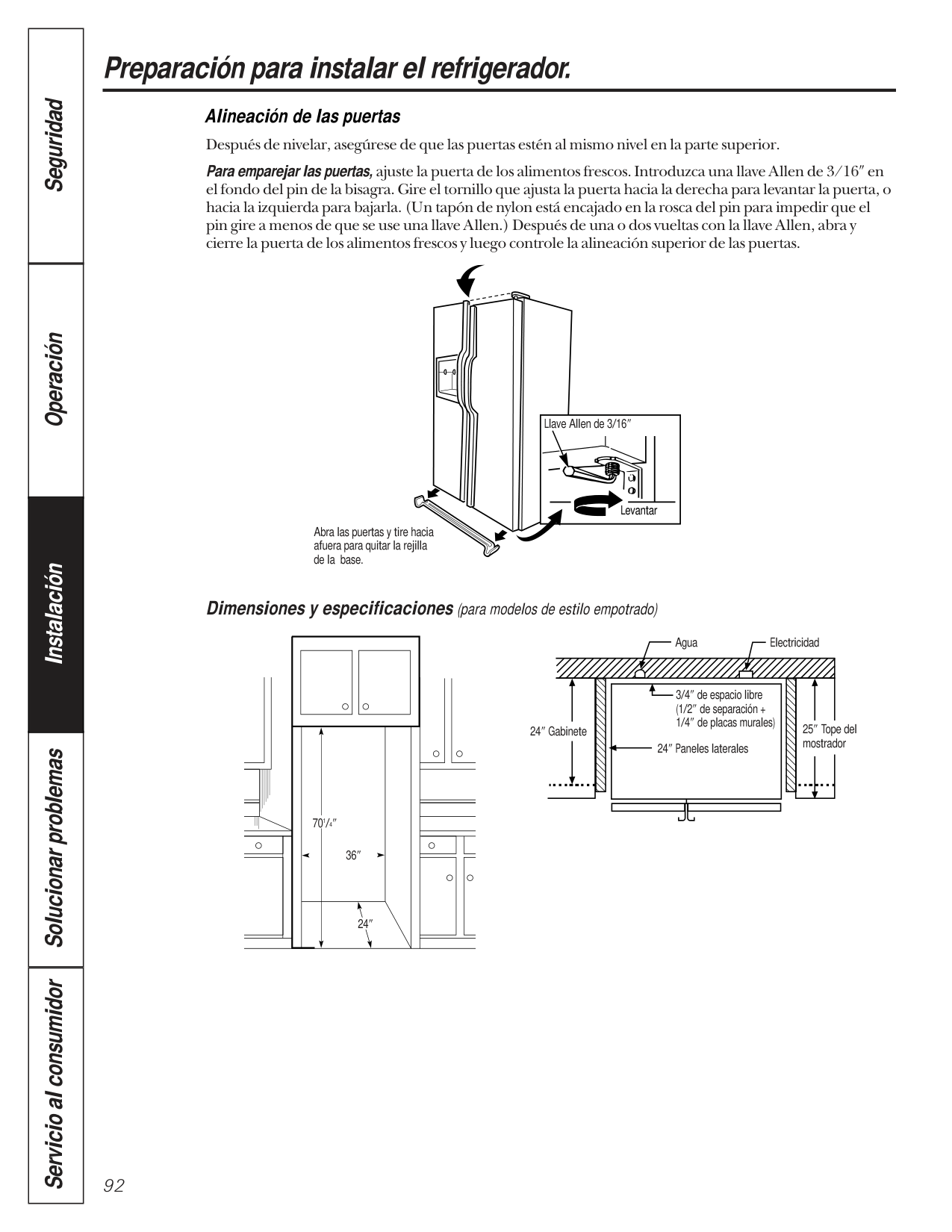

92 Preparación para instalar el refrigerador. Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Alineación de las puertas Después de nivelar, asegúrese de que las puertas estén al mismo nivel en la parte superior. Para emparejar las puertas, ajuste la puerta de los alimentos frescos. Introduzca una llave Allen de 3/16² en el fondo del pin de la bisagra. Gire el tornillo que ajusta la puerta hacia la derecha para levantar la puerta, o hacia la izquierda para bajarla. (Un tapón de nylon está encajado en la rosca del pin para impedir que el pin gire a menos de que se use una llave Allen.) Después de una o dos vueltas con la llave Allen, abra y cierre la puerta de los alimentos frescos y luego controle la alineación superior de las puertas. Dimensiones y especificaciones (para modelos de estilo empotrado) 701/4² 36² 24² 24² Gabinete 24² Paneles laterales Agua Electricidad 3/4² de espacio libre (1/2² de separación + 1/4² de placas murales) 25² Tope del mostrador Abra las puertas y tire hacia afuera para quitar la rejilla de la base. Llave Allen de 3/16² Levantar

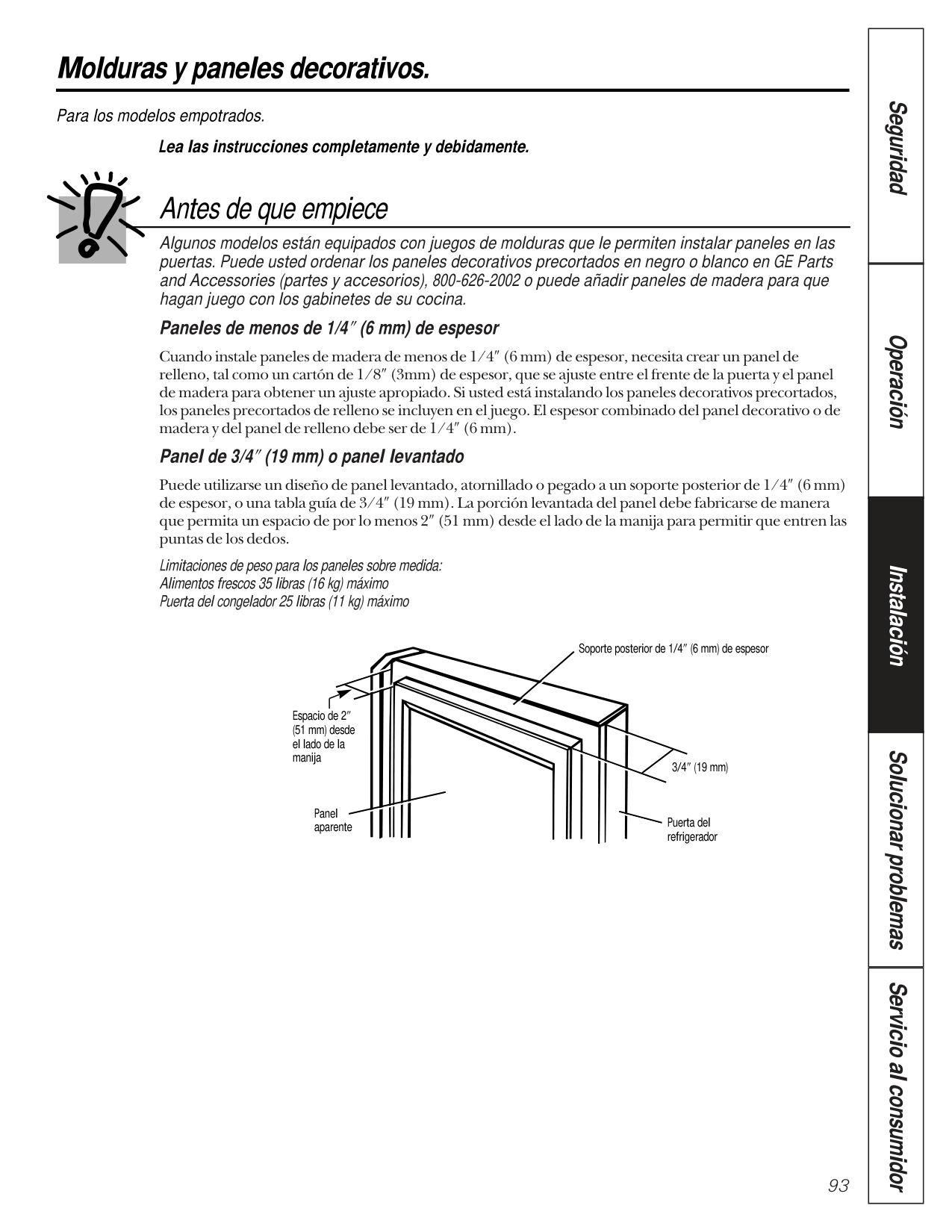

Molduras y paneles decorativos. Lea las instrucciones completamente y debidamente. Antes de que empiece Algunos modelos están equipados con juegos de molduras que le permiten instalar paneles en las puertas. Puede usted ordenar los paneles decorativos precortados en negro o blanco en GE Parts and Accessories (partes y accesorios), 800-626-2002 o puede añadir paneles de madera para que hagan juego con los gabinetes de su cocina. Paneles de menos de 1/4² (6 mm) de espesor Cuando instale paneles de madera de menos de 1/4² (6 mm) de espesor, necesita crear un panel de relleno, tal como un cartón de 1/8² (3mm) de espesor, que se ajuste entre el frente de la puerta y el panel de madera para obtener un ajuste apropiado. Si usted está instalando los paneles decorativos precortados, los paneles precortados de relleno se incluyen en el juego. El espesor combinado del panel decorativo o de madera y del panel de relleno debe ser de 1/4² (6 mm). Panel de 3/4² (19 mm) o panel levantado Puede utilizarse un diseño de panel levantado, atornillado o pegado a un soporte posterior de 1/4² (6 mm) de espesor, o una tabla guía de 3/4² (19 mm). La porción levantada del panel debe fabricarse de manera que permita un espacio de por lo menos 2² (51 mm) desde el lado de la manija para permitir que entren las puntas de los dedos. Limitaciones de peso para los paneles sobre medida: Alimentos frescos 35 libras (16 kg) máximo Puerta del congelador 25 libras (11 kg) máximo 93 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Para los modelos empotrados. Espacio de 2² (51 mm) desde el lado de la manija Panel aparente Puerta del refrigerador Soporte posterior de 1/4² (6 mm) de espesor 3/4² (19 mm)

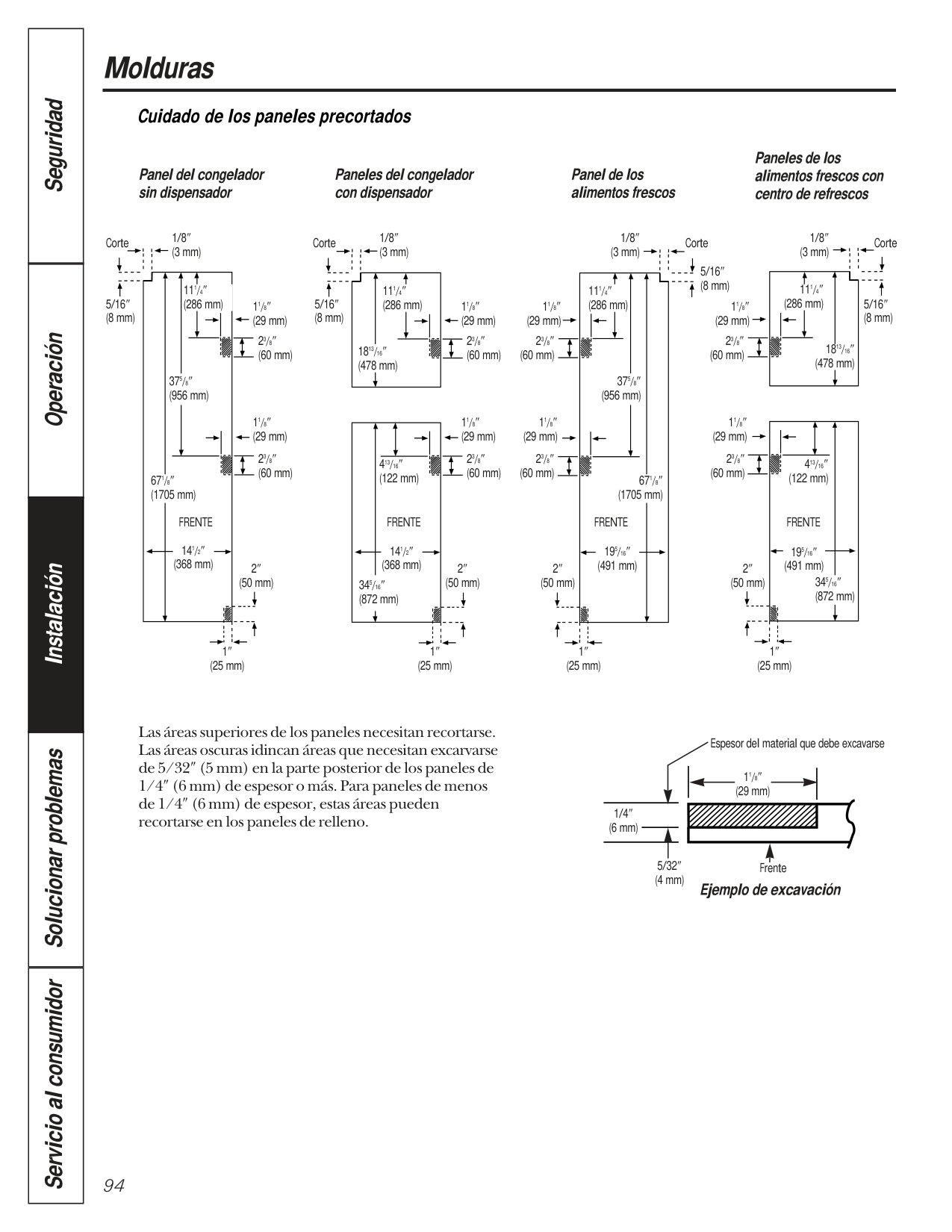

94 Molduras Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Cuidado de los paneles precortados Las áreas superiores de los paneles necesitan recortarse. Las áreas oscuras idincan áreas que necesitan excarvarse de 5/32² (5 mm) en la parte posterior de los paneles de 1/4² (6 mm) de espesor o más. Para paneles de menos de 1/4² (6 mm) de espesor, estas áreas pueden recortarse en los paneles de relleno. Ejemplo de excavación Frente Espesor del material que debe excavarse Panel del congelador sin dispensador Paneles del congelador con dispensador Panel de los alimentos frescos Paneles de los alimentos frescos con centro de refrescos Corte 5/16² (8 mm) 1² (25 mm) 11/8² (29 mm) 11/8² (29 mm) 23/8² (60 mm) 23/8² (60 mm) 2² (50 mm) 111/4² (286 mm) 141/2² (368 mm) 375/8² (956 mm) 671/8² (1705 mm) 1/8² (3 mm)

Frente

Frente

Frente

Frente

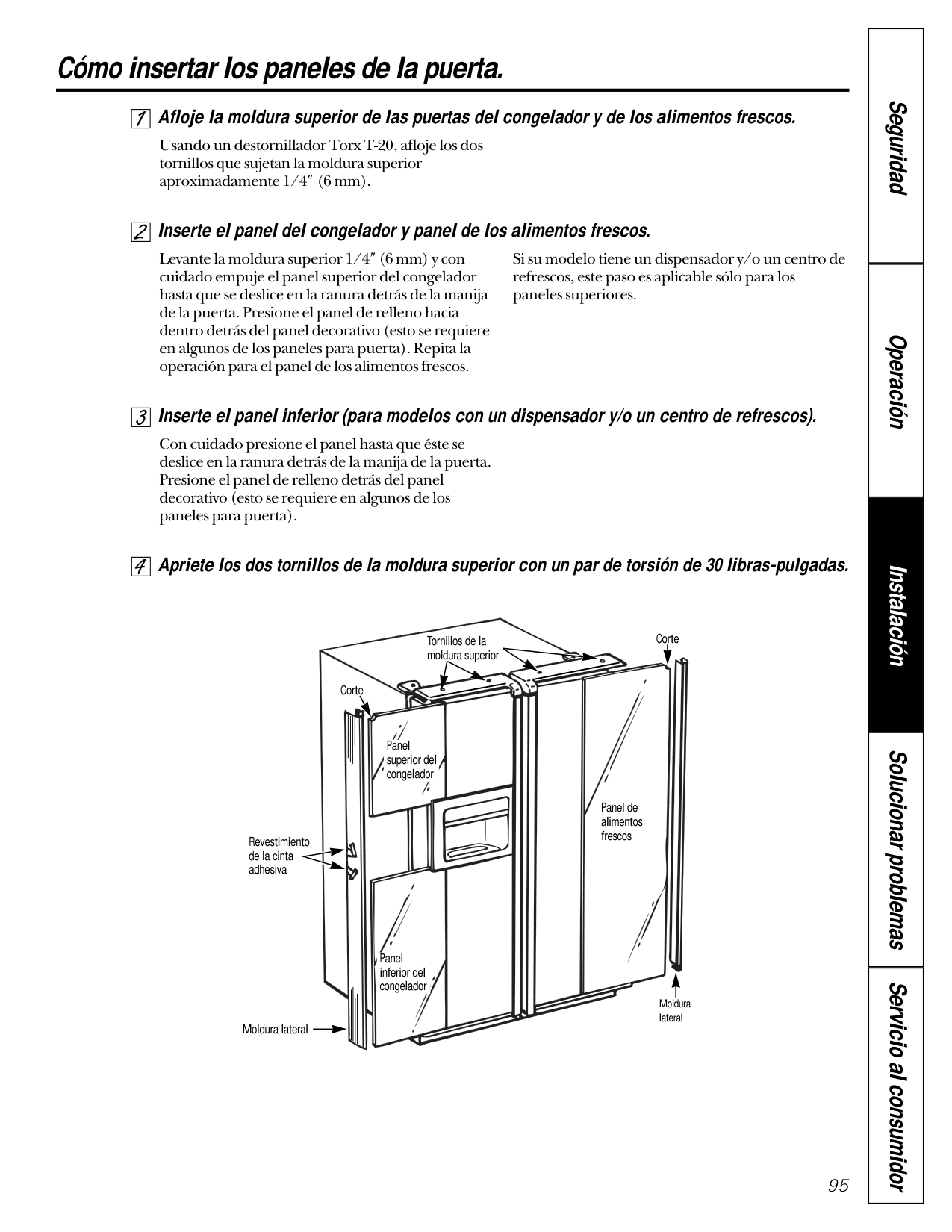

Cómo insertar los paneles de la puerta. 95 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Afloje la moldura superior de las puertas del congelador y de los alimentos frescos. Usando un destornillador Torx T-20, afloje los dos tornillos que sujetan la moldura superior aproximadamente 1/4² (6 mm). Inserte el panel del congelador y panel de los alimentos frescos. Levante la moldura superior 1/4² (6 mm) y con cuidado empuje el panel superior del congelador hasta que se deslice en la ranura detrás de la manija de la puerta. Presione el panel de relleno hacia dentro detrás del panel decorativo (esto se requiere en algunos de los paneles para puerta). Repita la operación para el panel de los alimentos frescos. Si su modelo tiene un dispensador y/o un centro de refrescos, este paso es aplicable sólo para los paneles superiores. Inserte el panel inferior (para modelos con un dispensador y/o un centro de refrescos). Con cuidado presione el panel hasta que éste se deslice en la ranura detrás de la manija de la puerta. Presione el panel de relleno detrás del panel decorativo (esto se requiere en algunos de los paneles para puerta). Apriete los dos tornillos de la moldura superior con un par de torsión de 30 libras-pulgadas. Corte Corte Tornillos de la moldura superior Panel superior del congelador Panel inferior del congelador Revestimiento de la cinta adhesiva Moldura lateral Moldura lateral Panel de alimentos frescos

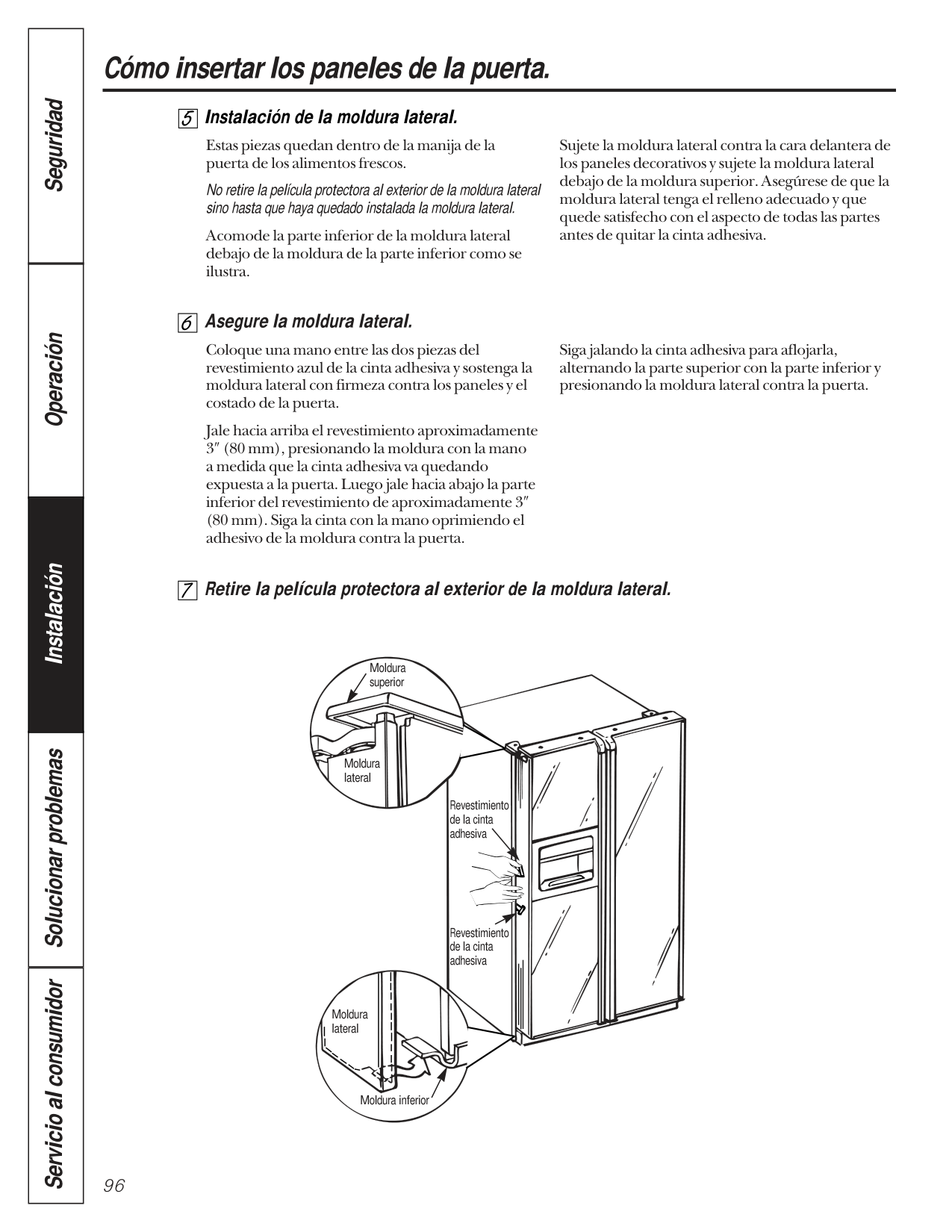

96 Cómo insertar los paneles de la puerta. Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Instalación de la moldura lateral. Estas piezas quedan dentro de la manija de la puerta de los alimentos frescos. No retire la película protectora al exterior de la moldura lateral sino hasta que haya quedado instalada la moldura lateral. Acomode la parte inferior de la moldura lateral debajo de la moldura de la parte inferior como se ilustra. Sujete la moldura lateral contra la cara delantera de los paneles decorativos y sujete la moldura lateral debajo de la moldura superior. Asegúrese de que la moldura lateral tenga el relleno adecuado y que quede satisfecho con el aspecto de todas las partes antes de quitar la cinta adhesiva. Asegure la moldura lateral. Coloque una mano entre las dos piezas del revestimiento azul de la cinta adhesiva y sostenga la moldura lateral con firmeza contra los paneles y el costado de la puerta. Jale hacia arriba el revestimiento aproximadamente 3² (80 mm), presionando la moldura con la mano a medida que la cinta adhesiva va quedando expuesta a la puerta. Luego jale hacia abajo la parte inferior del revestimiento de aproximadamente 3² (80 mm). Siga la cinta con la mano oprimiendo el adhesivo de la moldura contra la puerta. Siga jalando la cinta adhesiva para aflojarla, alternando la parte superior con la parte inferior y presionando la moldura lateral contra la puerta. Retire la película protectora al exterior de la moldura lateral. Moldura lateral Moldura lateral Moldura inferior Moldura superior Revestimiento de la cinta adhesiva Revestimiento de la cinta adhesiva

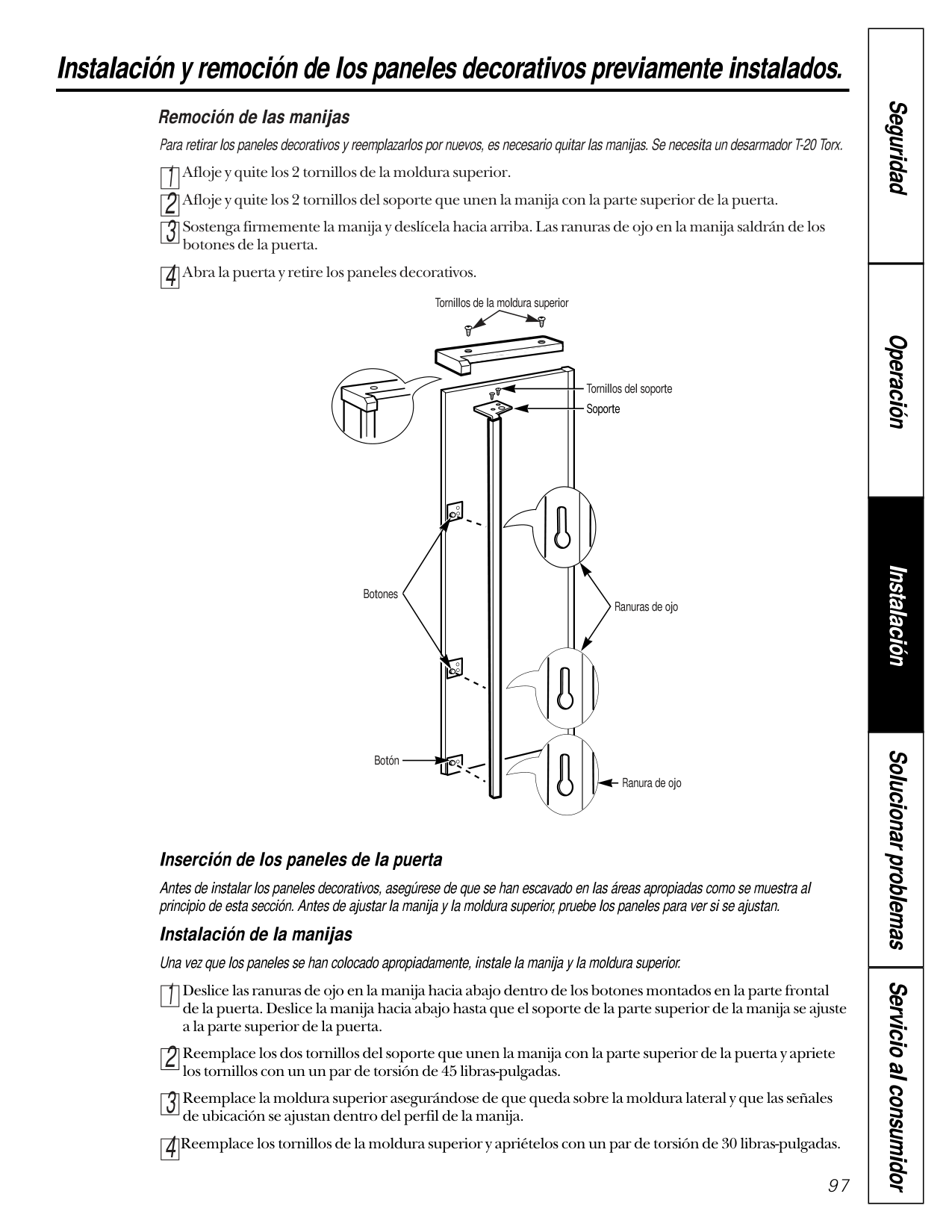

Instalación y remoción de los paneles decorativos previamente instalados. Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Inserción de los paneles de la puerta Antes de instalar los paneles decorativos, asegúrese de que se han escavado en las áreas apropiadas como se muestra al principio de esta sección. Antes de ajustar la manija y la moldura superior, pruebe los paneles para ver si se ajustan. Instalación de la manijas Una vez que los paneles se han colocado apropiadamente, instale la manija y la moldura superior. Deslice las ranuras de ojo en la manija hacia abajo dentro de los botones montados en la parte frontal de la puerta. Deslice la manija hacia abajo hasta que el soporte de la parte superior de la manija se ajuste a la parte superior de la puerta. Reemplace los dos tornillos del soporte que unen la manija con la parte superior de la puerta y apriete los tornillos con un un par de torsión de 45 libras-pulgadas. Reemplace la moldura superior asegurándose de que queda sobre la moldura lateral y que las señales de ubicación se ajustan dentro del perfil de la manija. Reemplace los tornillos de la moldura superior y apriételos con un par de torsión de 30 libras-pulgadas. 4 3 2 1 Remoción de las manijas Para retirar los paneles decorativos y reemplazarlos por nuevos, es necesario quitar las manijas. Se necesita un desarmador T-20 Torx. Afloje y quite los 2 tornillos de la moldura superior. Afloje y quite los 2 tornillos del soporte que unen la manija con la parte superior de la puerta. Sostenga firmemente la manija y deslícela hacia arriba. Las ranuras de ojo en la manija saldrán de los botones de la puerta. Abra la puerta y retire los paneles decorativos. 4 3 2 1 Tornillos de la moldura superior Tornillos del soporte Ranuras de ojo Ranura de ojo Botón Botones Soporte 97

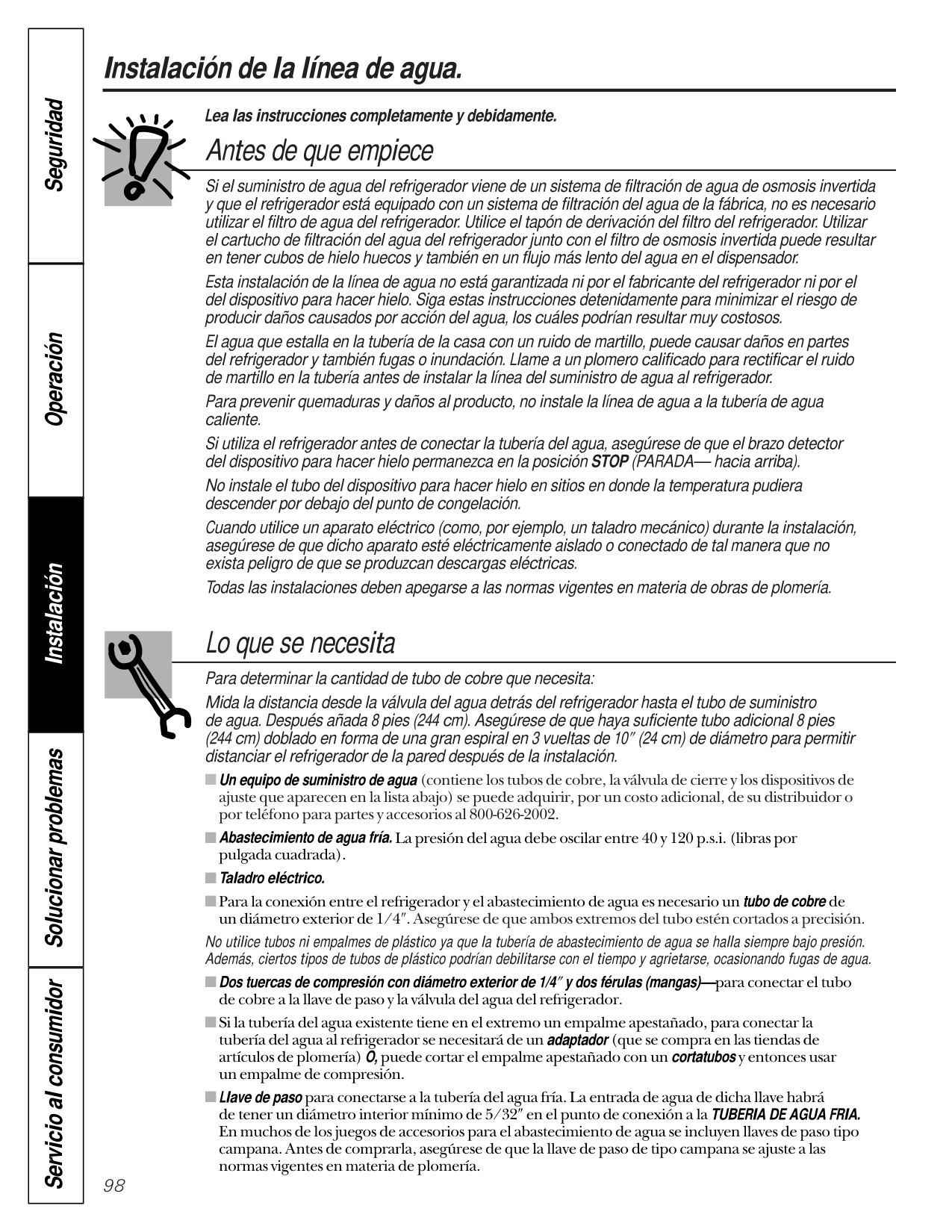

98 Instalación de la línea de agua. Lea las instrucciones completamente y debidamente. Antes de que empiece Si el suministro de agua del refrigerador viene de un sistema de filtración de agua de osmosis invertida y que el refrigerador está equipado con un sistema de filtración del agua de la fábrica, no es necesario utilizar el filtro de agua del refrigerador. Utilice el tapón de derivación del filtro del refrigerador. Utilizar el cartucho de filtración del agua del refrigerador junto con el filtro de osmosis invertida puede resultar en tener cubos de hielo huecos y también en un flujo más lento del agua en el dispensador. Esta instalación de la línea de agua no está garantizada ni por el fabricante del refrigerador ni por el del dispositivo para hacer hielo. Siga estas instrucciones detenidamente para minimizar el riesgo de producir daños causados por acción del agua, los cuáles podrían resultar muy costosos. El agua que estalla en la tubería de la casa con un ruido de martillo, puede causar daños en partes del refrigerador y también fugas o inundación. Llame a un plomero calificado para rectificar el ruido de martillo en la tubería antes de instalar la línea del suministro de agua al refrigerador. Para prevenir quemaduras y daños al producto, no instale la línea de agua a la tubería de agua caliente. Si utiliza el refrigerador antes de conectar la tubería del agua, asegúrese de que el brazo detector del dispositivo para hacer hielo permanezca en la posición STOP (PARADA— hacia arriba). No instale el tubo del dispositivo para hacer hielo en sitios en donde la temperatura pudiera descender por debajo del punto de congelación. Cuando utilice un aparato eléctrico (como, por ejemplo, un taladro mecánico) durante la instalación, asegúrese de que dicho aparato esté eléctricamente aislado o conectado de tal manera que no exista peligro de que se produzcan descargas eléctricas. Todas las instalaciones deben apegarse a las normas vigentes en materia de obras de plomería. Lo que se necesita Para determinar la cantidad de tubo de cobre que necesita: Mida la distancia desde la válvula del agua detrás del refrigerador hasta el tubo de suministro de agua. Después añada 8 pies (244 cm). Asegúrese de que haya suficiente tubo adicional 8 pies (244 cm) doblado en forma de una gran espiral en 3 vueltas de 10² (24 cm) de diámetro para permitir distanciar el refrigerador de la pared después de la instalación. IUn equipo de suministro de agua (contiene los tubos de cobre, la válvula de cierre y los dispositivos de ajuste que aparecen en la lista abajo) se puede adquirir, por un costo adicional, de su distribuidor o por teléfono para partes y accesorios al 800-626-2002. IAbastecimiento de agua fría. La presión del agua debe oscilar entre 40 y 120 p.s.i. (libras por pulgada cuadrada). ITaladro eléctrico. IPara la conexión entre el refrigerador y el abastecimiento de agua es necesario un tubo de cobre de un diámetro exterior de 1/4². Asegúrese de que ambos extremos del tubo estén cortados a precisión. No utilice tubos ni empalmes de plástico ya que la tubería de abastecimiento de agua se halla siempre bajo presión. Además, ciertos tipos de tubos de plástico podrían debilitarse con el tiempo y agrietarse, ocasionando fugas de agua. IDos tuercas de compresión con diámetro exterior de 1/4² y dos férulas (mangas)—para conectar el tubo de cobre a la llave de paso y la válvula del agua del refrigerador. ISi la tubería del agua existente tiene en el extremo un empalme apestañado, para conectar la tubería del agua al refrigerador se necesitará de un adaptador (que se compra en las tiendas de artículos de plomería) O, puede cortar el empalme apestañado con un cortatubos y entonces usar un empalme de compresión. ILlave de paso para conectarse a la tubería del agua fría. La entrada de agua de dicha llave habrá de tener un diámetro interior mínimo de 5/32² en el punto de conexión a la TUBERIA DE AGUA FRIA. En muchos de los juegos de accesorios para el abastecimiento de agua se incluyen llaves de paso tipo campana. Antes de comprarla, asegúrese de que la llave de paso de tipo campana se ajuste a las normas vigentes en materia de plomería. Servicio al consumidor Solucionar problemas Operación Seguridad Instalación

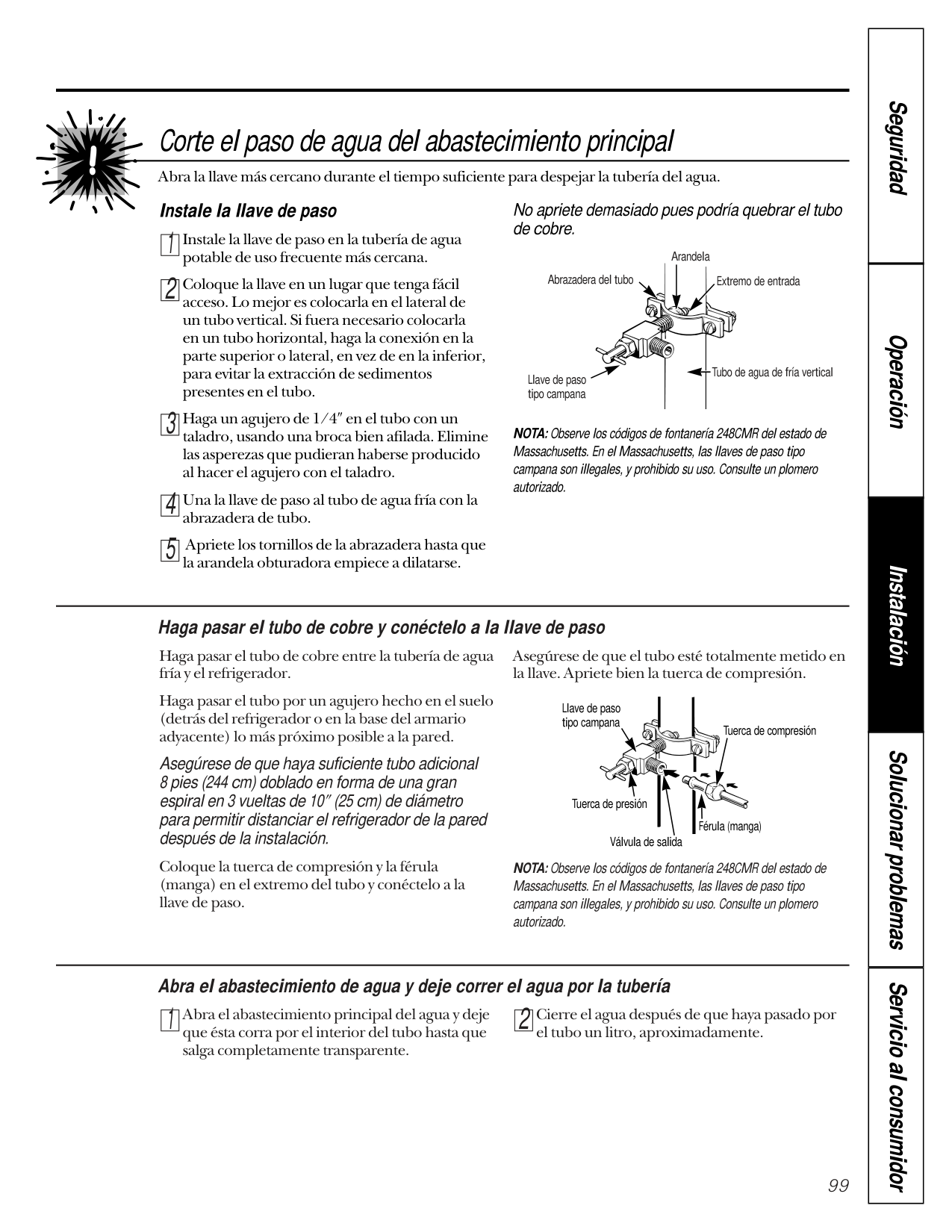

Corte el paso de agua del abastecimiento principal Abra la llave más cercano durante el tiempo suficiente para despejar la tubería del agua. Instale la llave de paso Instale la llave de paso en la tubería de agua potable de uso frecuente más cercana. Coloque la llave en un lugar que tenga fácil acceso. Lo mejor es colocarla en el lateral de un tubo vertical. Si fuera necesario colocarla en un tubo horizontal, haga la conexión en la parte superior o lateral, en vez de en la inferior, para evitar la extracción de sedimentos presentes en el tubo. Haga un agujero de 1/4² en el tubo con un taladro, usando una broca bien afilada. Elimine las asperezas que pudieran haberse producido al hacer el agujero con el taladro. Una la llave de paso al tubo de agua fría con la abrazadera de tubo. Apriete los tornillos de la abrazadera hasta que la arandela obturadora empiece a dilatarse. No apriete demasiado pues podría quebrar el tubo de cobre. NOTA: Observe los códigos de fontanería 248CMR del estado de Massachusetts. En el Massachusetts, las llaves de paso tipo campana son illegales, y prohibido su uso. Consulte un plomero autorizado. 5 4 3 2 1 99 Haga pasar el tubo de cobre y conéctelo a la llave de paso Haga pasar el tubo de cobre entre la tubería de agua fría y el refrigerador. Haga pasar el tubo por un agujero hecho en el suelo (detrás del refrigerador o en la base del armario adyacente) lo más próximo posible a la pared. Asegúrese de que haya suficiente tubo adicional 8 pies (244 cm) doblado en forma de una gran espiral en 3 vueltas de 10² (25 cm) de diámetro para permitir distanciar el refrigerador de la pared después de la instalación. Coloque la tuerca de compresión y la férula (manga) en el extremo del tubo y conéctelo a la llave de paso. Asegúrese de que el tubo esté totalmente metido en la llave. Apriete bien la tuerca de compresión. NOTA: Observe los códigos de fontanería 248CMR del estado de Massachusetts. En el Massachusetts, las llaves de paso tipo campana son illegales, y prohibido su uso. Consulte un plomero autorizado. Abra el abastecimiento de agua y deje correr el agua por la tubería Abra el abastecimiento principal del agua y deje que ésta corra por el interior del tubo hasta que salga completamente transparente. Cierre el agua después de que haya pasado por el tubo un litro, aproximadamente. 2 1 Arandela Extremo de entrada Abrazadera del tubo Tubo de agua de fría vertical Llave de paso tipo campana Llave de paso tipo campana Tuerca de compresión Tuerca de presión Válvula de salida Férula (manga) Servicio al consumidor Solucionar problemas Operación Seguridad Instalación

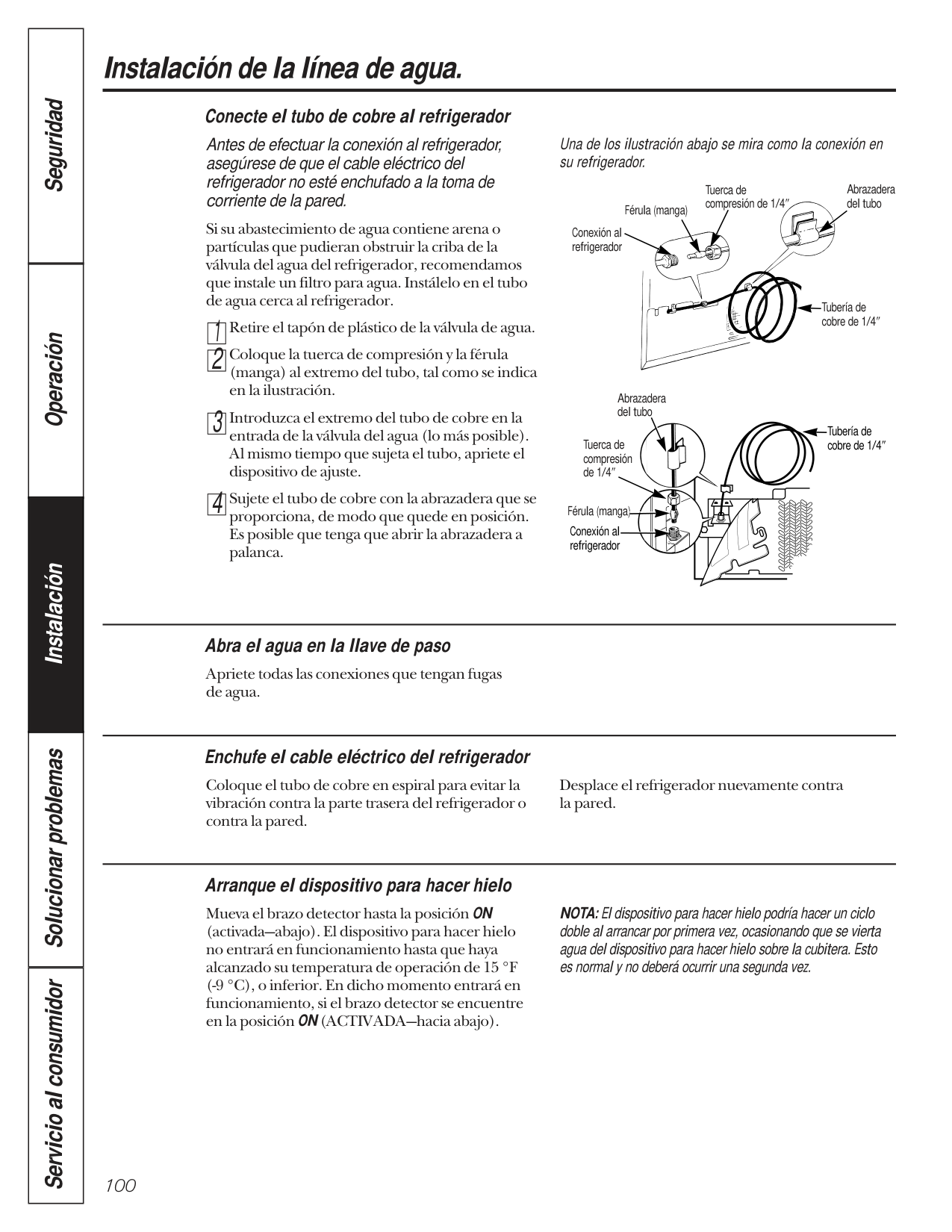

100 Instalación de la línea de agua. Conecte el tubo de cobre al refrigerador Antes de efectuar la conexión al refrigerador, asegúrese de que el cable eléctrico del refrigerador no esté enchufado a la toma de corriente de la pared. Si su abastecimiento de agua contiene arena o partículas que pudieran obstruir la criba de la válvula del agua del refrigerador, recomendamos que instale un filtro para agua. Instálelo en el tubo de agua cerca al refrigerador. Retire el tapón de plástico de la válvula de agua. Coloque la tuerca de compresión y la férula (manga) al extremo del tubo, tal como se indica en la ilustración. Introduzca el extremo del tubo de cobre en la entrada de la válvula del agua (lo más posible). Al mismo tiempo que sujeta el tubo, apriete el dispositivo de ajuste. Sujete el tubo de cobre con la abrazadera que se proporciona, de modo que quede en posición. Es posible que tenga que abrir la abrazadera a palanca. Una de los ilustración abajo se mira como la conexión en su refrigerador. 4 3 2 1 Abra el agua en la llave de paso Apriete todas las conexiones que tengan fugas de agua. Enchufe el cable eléctrico del refrigerador Coloque el tubo de cobre en espiral para evitar la vibración contra la parte trasera del refrigerador o contra la pared. Desplace el refrigerador nuevamente contra la pared. Arranque el dispositivo para hacer hielo Mueva el brazo detector hasta la posición ON (activada—abajo). El dispositivo para hacer hielo no entrará en funcionamiento hasta que haya alcanzado su temperatura de operación de 15 °F (-9 °C), o inferior. En dicho momento entrará en funcionamiento, si el brazo detector se encuentre en la posición ON (ACTIVADA—hacia abajo). NOTA: El dispositivo para hacer hielo podría hacer un ciclo doble al arrancar por primera vez, ocasionando que se vierta agua del dispositivo para hacer hielo sobre la cubitera. Esto es normal y no deberá ocurrir una segunda vez. Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Tuerca de compresión de 1/4² Tuerca de compresión de 1/4² Tubería de cobre de 1/4² Férula (manga) Férula (manga) Abrazadera del tubo Abrazadera del tubo Conexión al refrigerador Tubería de cobre de 1/4² Conexión al refrigerador

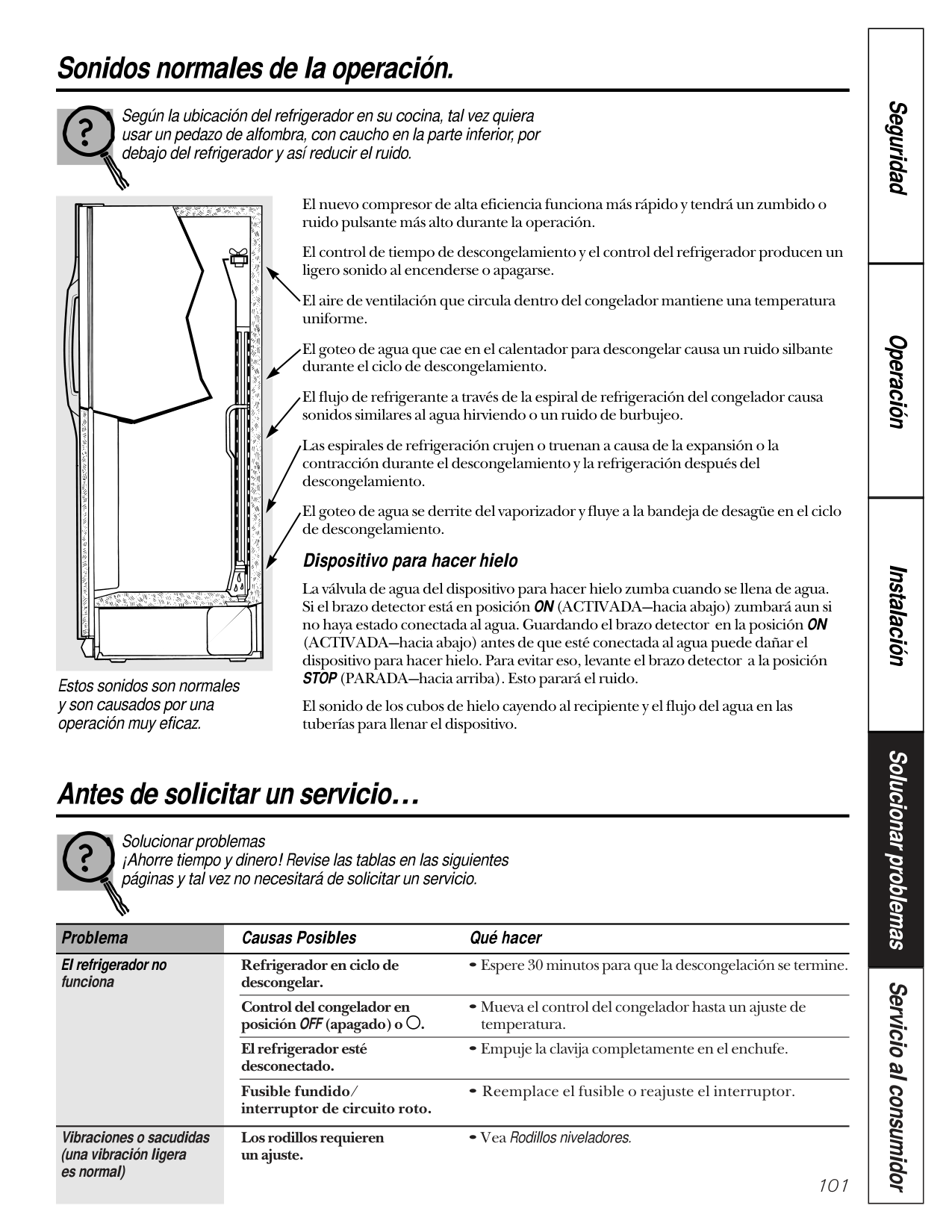

Sonidos normales de la operación. Según la ubicación del refrigerador en su cocina, tal vez quiera usar un pedazo de alfombra, con caucho en la parte inferior, por debajo del refrigerador y así reducir el ruido. Antes de solicitar un servicio… Solucionar problemas ¡Ahorre tiempo y dinero! Revise las tablas en las siguientes páginas y tal vez no necesitará de solicitar un servicio. Problema Causas Posibles Qué hacer El refrigerador no Refrigerador en ciclo de

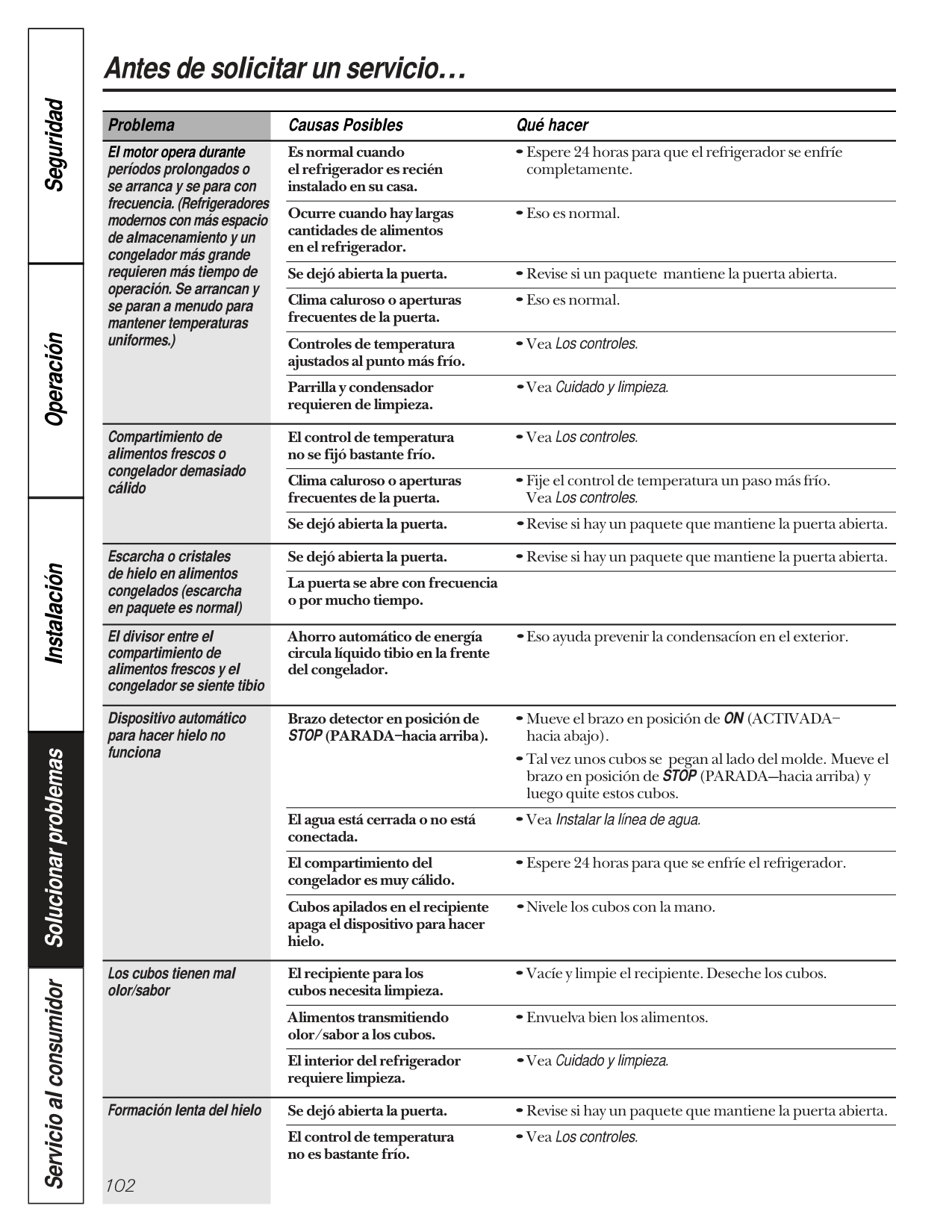

Antes de solicitar un servicio… Problema Causas Posibles Qué hacer El motor opera durante Es normal cuando •Espere 24 horas para que el refrigerador se enfríe períodos prolongados o el refrigerador es recién completamente. se arranca y se para con instalado en su casa. frecuencia. (Refrigeradores Ocurre cuando hay largas •Eso es normal. modernos con más espacio cantidades de alimentos de almacenamiento y un en el refrigerador. congelador más grande Se dejó abierta la puerta. •Revise si un paquete mantiene la puerta abierta. requieren más tiempo de Clima caluroso o aperturas •Eso es normal. operación. Se arrancan y frecuentes de la puerta. se paran a menudo para Controles de temperatura •Vea Los controles. mantener temperaturas ajustados al punto más frío. uniformes.) Parrilla y condensador •Vea Cuidado y limpieza. requieren de limpieza. Compartimiento de El control de temperatura •Vea Los controles. alimentos frescos o no se fijó bastante frío. congelador demasiado Clima caluroso o aperturas •Fije el control de temperatura un paso más frío. cálido frecuentes de la puerta. Vea Los controles. Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta. Escarcha o cristales Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta. de hielo en alimentos La puerta se abre con frecuencia congelados (escarcha o por mucho tiempo. en paquete es normal) El divisor entre el Ahorro automático de energía •Eso ayuda prevenir la condensacíon en el exterior. compartimiento de circula líquido tibio en la frente alimentos frescos y el del congelador. congelador se siente tibio Dispositivo automático Brazo detector en posición de •Mueve el brazo en posición de ON (ACTIVADA– para hacer hielo no STOP (PARADA–hacia arriba). hacia abajo). funciona •Tal vez unos cubos se pegan al lado del molde. Mueve el brazo en posición de STOP (PARADA—hacia arriba) y luego quite estos cubos. El agua está cerrada o no está •Vea Instalar la línea de agua. conectada. El compartimiento del •Espere 24 horas para que se enfríe el refrigerador. congelador es muy cálido. Cubos apilados en el recipiente •Nivele los cubos con la mano. apaga el dispositivo para hacer hielo. Los cubos tienen mal El recipiente para los •Vacíe y limpie el recipiente. Deseche los cubos. olor/sabor cubos necesita limpieza. Alimentos transmitiendo •Envuelva bien los alimentos. olor/sabor a los cubos. El interior del refrigerador •Vea Cuidado y limpieza. requiere limpieza. Formación lenta del hielo Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta. El control de temperatura •Vea Los controles. no es bastante frío. 102 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación

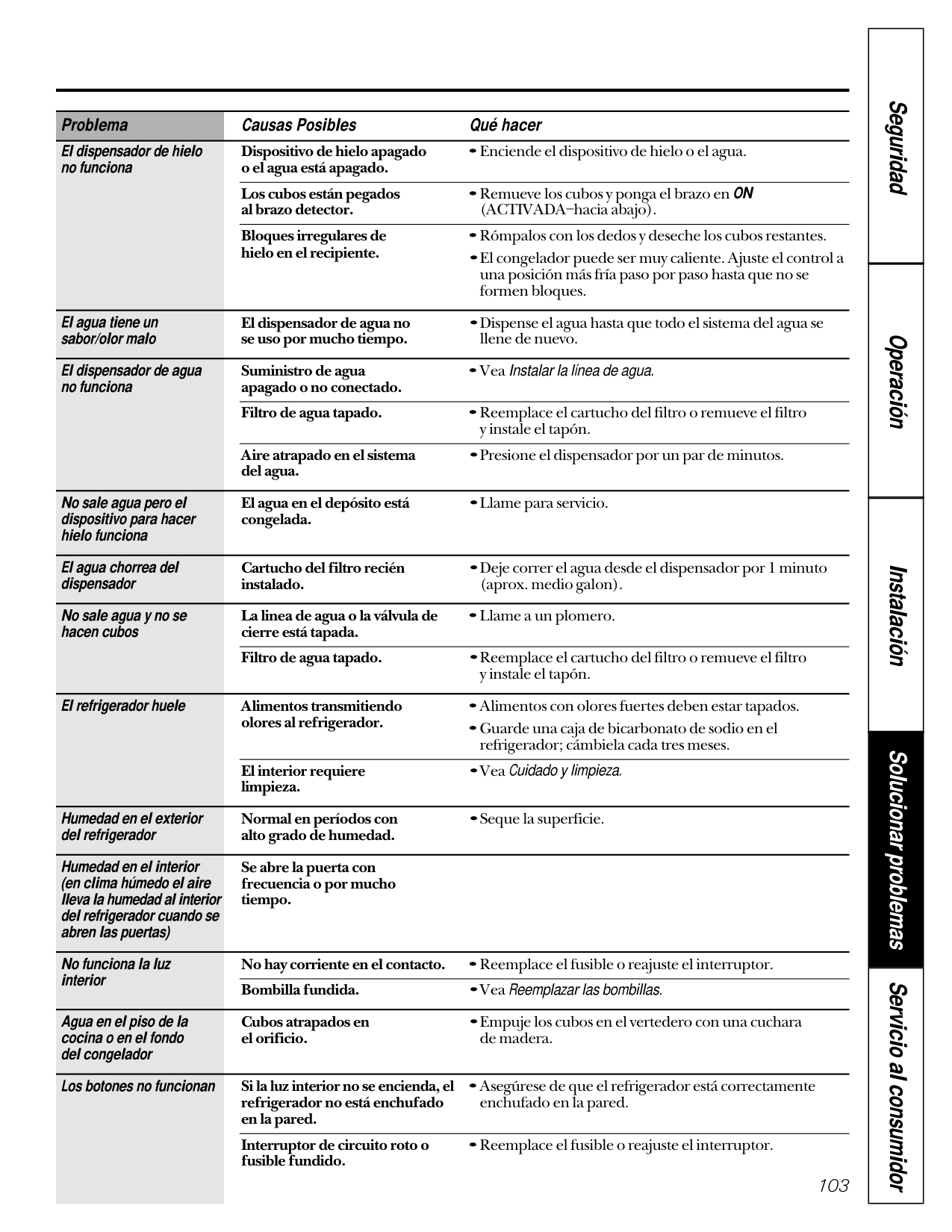

Problema Causas Posibles Qué hacer El dispensador de hielo Dispositivo de hielo apagado •Enciende el dispositivo de hielo o el agua. no funciona o el agua está apagado. Los cubos están pegados •Remueve los cubos y ponga el brazo en ON al brazo detector. (ACTIVADA–hacia abajo). Bloques irregulares de •Rómpalos con los dedos y deseche los cubos restantes. hielo en el recipiente. •El congelador puede ser muy caliente. Ajuste el control a una posición más fría paso por paso hasta que no se formen bloques. El agua tiene un El dispensador de agua no •Dispense el agua hasta que todo el sistema del agua se sabor/olor malo se uso por mucho tiempo. llene de nuevo. El dispensador de agua Suministro de agua •Vea Instalar la línea de agua. no funciona apagado o no conectado. Filtro de agua tapado. •Reemplace el cartucho del filtro o remueve el filtro y instale el tapón. Aire atrapado en el sistema •Presione el dispensador por un par de minutos. del agua. No sale agua pero el El agua en el depósito está •Llame para servicio. dispositivo para hacer congelada. hielo funciona El agua chorrea del Cartucho del filtro recién •Deje correr el agua desde el dispensador por 1 minuto dispensador instalado. (aprox. medio galon). No sale agua y no se La linea de agua o la válvula de •Llame a un plomero. hacen cubos cierre está tapada. Filtro de agua tapado. •Reemplace el cartucho del filtro o remueve el filtro y instale el tapón. El refrigerador huele Alimentos transmitiendo •Alimentos con olores fuertes deben estar tapados. olores al refrigerador. •Guarde una caja de bicarbonato de sodio en el refrigerador; cámbiela cada tres meses. El interior requiere •Vea Cuidado y limpieza. limpieza. Humedad en el exterior Normal en períodos con •Seque la superficie. del refrigerador alto grado de humedad. Humedad en el interior Se abre la puerta con (en clima húmedo el aire frecuencia o por mucho lleva la humedad al interior tiempo. del refrigerador cuando se abren las puertas) No funciona la luz No hay corriente en el contacto. •Reemplace el fusible o reajuste el interruptor. interior Bombilla fundida. •Vea Reemplazar las bombillas. Agua en el piso de la Cubos atrapados en •Empuje los cubos en el vertedero con una cuchara cocina o en el fondo el orificio. de madera. del congelador Los botones no funcionan Si la luz interior no se encienda, el •Asegúrese de que el refrigerador está correctamente refrigerador no está enchufado enchufado en la pared. en la pared. Interruptor de circuito roto o •Reemplace el fusible o reajuste el interruptor. fusible fundido. 103 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación

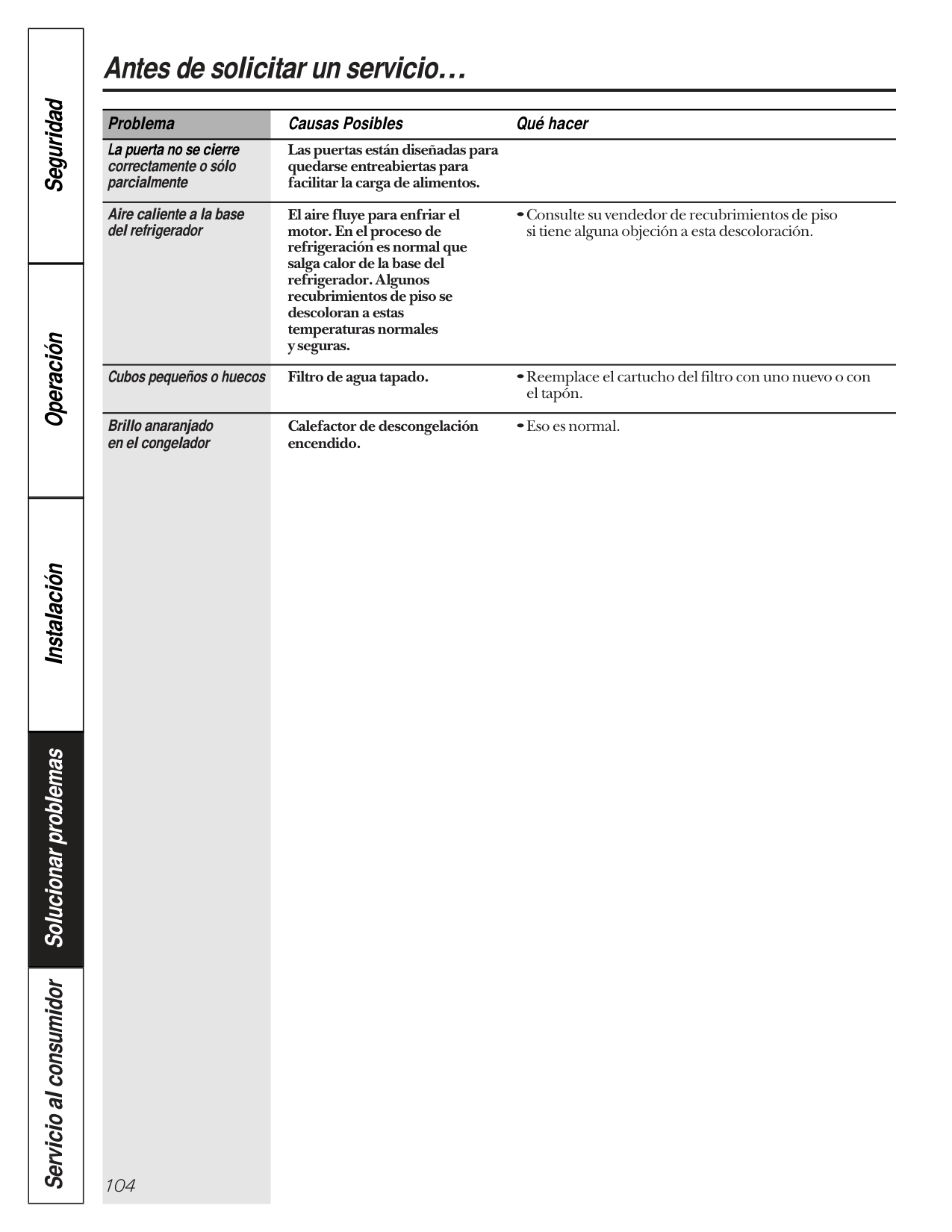

Antes de solicitar un servicio… Problema Causas Posibles Qué hacer La puerta no se cierre Las puertas están diseñadas para correctamente o sólo quedarse entreabiertas para parcialmente facilitar la carga de alimentos. Aire caliente a la base El aire fluye para enfriar el •Consulte su vendedor de recubrimientos de piso del refrigerador motor. En el proceso de si tiene alguna objeción a esta descoloración. refrigeración es normal que salga calor de la base del refrigerador. Algunos recubrimientos de piso se descoloran a estas temperaturas normales y seguras. Cubos pequeños o huecos Filtro de agua tapado. •Reemplace el cartucho del filtro con uno nuevo o con el tapón. Brillo anaranjado Calefactor de descongelación •Eso es normal. en el congelador encendido. Servicio al consumidor Solucionar problemas Operación Seguridad Instalación 104

105 Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Garantía del Refrigerador (Para consumidores en los EE.UU.) Todos los servicios los proporcionarán nuestros centros de fábrica o nuestros prestadores Customer Care® autorizados. Para solicitar servicio, llame 800-GE-CARES. Durante: GE reemplazará sin costo: Un año Cualquier parte del refrigerador que falle debido a un defecto en materiales o mano de obra. A partir de la fecha Durante este año de garantía completa, GE también proporcionará sin costo, mano de obra y de compra original servicio en su hogar para reemplazar las partes defectuosas. Cinco años Cualquier parte del sistema sellado de refrigeración, (compresor, condensador, evaporador y todas A partir de la fecha tuberías de conexión)que falle debido a un defecto en materiales o mano de obra. Durante este de compra original cinco años de garantía, GE también proporcionará sin costo, mano de obra y servicio en su hogar para reemplazar las partes defectuosas. Por vida Cualquier recipiente o gaveta transparente proporcionada con el refrigerador si se rompiera A partir de la fecha durante el uso normal. Las tapaderas de las gavetas no son incluidas. de compra original IViajes de servicio a su hogar para enseñarle cómo usar el producto. IUna instalación incorrecta. IFallas del producto si hay abuso, mal uso, o uso para otros propósitos que los propuestos, o uso para fines comerciales. IPérdida de alimentos por averías. IReemplazo de fusibles de su hogar o reajuste de interruptores de circuito. IDaño al producto causado por accidente, fuego, inundaciones, o actos de Dios. IDaño incidental o consecuencial a su propiedad causado por posibles defectos con el aparato. Lo que GE no cubrirá Esta garantía se extiende al comprador original y a cualquier propietario que lo suceda para el caso de productos comprados para uso doméstico normal en los Estados Unidos. En Alaska, usted tendrá que pagar el flete del producto o los costos de viaje del técnico de servicio hasta su hogar. Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales. Esta garantía le proporciona derechos legales específicos, y puede tener otros derechos que pueden variar de un estado a otro. Para conocer los derechos legales de su estado, consulte con su oficina local de asuntos del consumidor o al procurador general de su estado. Garantidor: General Electric Company. Louisville, KY 40225

106 Servicio al consumidor Solucionar problemas Operación Seguridad Instalación Números de servicio. GE Answer Center® 800.626.2000 El GE Answer Center® está abierto las 24 horas del día, los 7 días de la semana. Reparaciones en su hogar 800-432-2737 Para reparar su aparato GE, sólo llame por teléfono. Necesidades especiales 800.626.2000

Tdd 800-Tdd-Geac (800-833-4322)

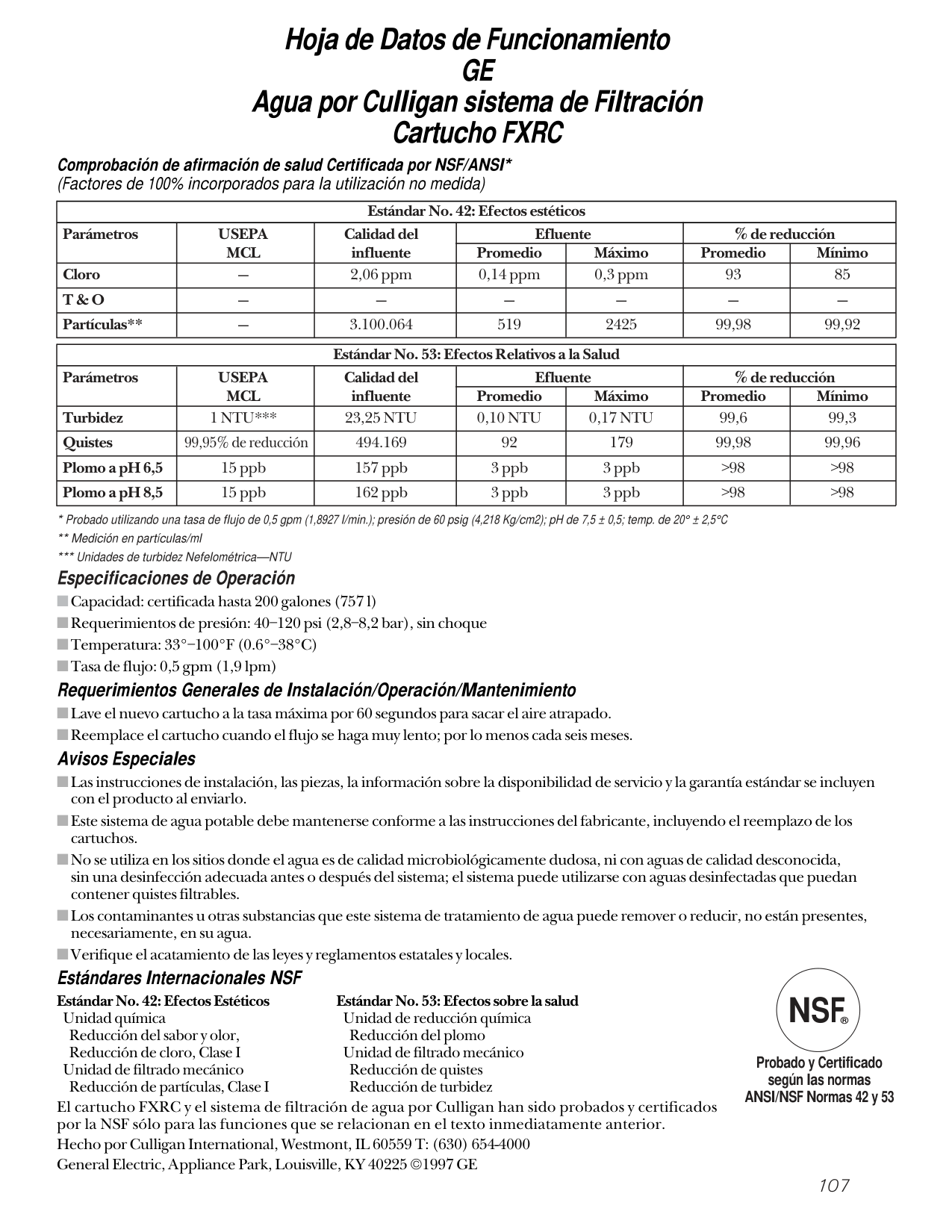

Hoja de Datos de Funcionamiento

Ge

Usepa

Mcl

T & O

Usepa

Mcl

1 Ntu***

23,25 Ntu

0,10 Ntu

0,17 Ntu

Nsf®

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions Installation Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions Customer Service Troubleshooting Tips Installation Instructions Safety Instructions Operating Instructions 108 Service Telephone Numbers GE Answer Center® In the U.S.: 800.626.2000 The GE Answer Center® is open 24 hours a day, 7 days a week. In Canada, contact: Manager, Consumer Relations, Camco Inc., Suite 310, 1 Factory Lane, Moncton, N.B. E1C 9M3. In-Home Repair Service In the U.S.: 800-432-2737 Expert GE repair service is only a phone call away. In Canada, call 1-800-361-3400. Special Needs Service In the U.S.: 800.626.2000 GE offers, free of charge, a brochure to assist in planning a barrier-free kitchen for persons with limited mobility. In the U.S., call 800-TDD-GEAC (800-833-4322). In Canada, contact: Manager, Consumer Relations, Camco Inc., Suite 310, 1 Factory Lane, Moncton, N.B. E1C 9M3. Service Contracts In the U.S.: 800-626-2224 Purchase a GE service contract while your warranty is still in effect and you’ll receive a substantial discount. GE Consumer Service will still be there after your warranty expires. In Canada, call 1-800-461-3636. Parts and Accessories* In the U.S.: 800-626-2002 Individuals qualified to service their own appliances can have parts or accessories(*including water filters) sent directly to their homes (VISA, MasterCard and Discover cards are accepted). Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation. Customers in Canada should consult the yellow pages for the nearest Camco service center, or call 1-800-361-3400. Service Satisfaction If you are not satisfied with the service you receive from GE: First, contact the people who serviced your appliance. Next, if you are still not pleased, in the U.S., write all the details—including your phone number— to: Manager, Consumer Relations, GE Appliances, Appliance Park, Louisville, KY 40225; or, in Canada, to Director, Consumer Relations, Camco Inc., Suite 310, 1 Factory Lane, Moncton,

N.B. E1C 9M3.
