Why is my Maytag dryer not drying clothes properly or taking too long?

The most common causes are a clogged lint screen or exhaust vent, an oversized load, or a room temperature below 7°C (45°F). To check airflow, run the dryer for 5–10 minutes and hold your hand under the outside exhaust hood — if you don't feel air movement, clean or replace the exhaust vent. Also ensure the vent is not crushed, kinked, or too long.

What are the electrical specifications for the Maytag dryer?

The dryer operates at a rated voltage of 220–240V 2N~ and a rated current of 20 Amps. The rated frequency is 50 Hz for models 3LMEDC315FW, 3LMEDC415FW and 60 Hz for 4KMEDC215FW, 4KMEDC315FW, 4KMEDC415FW, and 4KMEDC425FW. Electric dryers require a 240-volt power supply.

What is the maximum load capacity of the Maytag dryer?

The maximum dry linen capacity is 15 kg (33 lb). The IEC capacity, which represents the maximum capacity for a specific cycle, is 7 kg (15 lb). Do not tightly pack the dryer — clothes should be able to tumble freely.

How do I clean the dryer drum interior if it gets stained?

Apply a liquid, nonflammable household cleaner to the stained area of the drum and rub with a soft cloth until the stain is removed. Then wipe the drum thoroughly with a damp cloth and tumble a load of clean cloths or towels to dry the drum. Note that garments with loose dyes such as denim blue jeans may discolor the drum interior, but these stains will not transfer to future loads.

What warranty coverage does the Maytag dryer come with?

The dryer includes a First Year Limited Warranty covering parts and labor for defects in materials or workmanship. From the second through tenth year, there is a limited warranty covering parts only (no labor) for the drum side walls and drive motor. Warranty service must be provided by an authorized Maytag Service Provider — call 1-800-688-9900 in the U.S. or 1-800-807-6777 in Canada.

How do I clean the lint screen?

Clean the lint screen before each load by pulling it out of its holder and rolling lint off with your fingers. Do not rinse or wash the screen to remove lint, as wet lint is hard to remove. Push the lint screen firmly back into place. For buildup from detergent or fabric softener residue, clean with a nylon brush every 6 months or more frequently if clogged.

Why is my dryer taking too long to dry clothes?

Long drying times are often caused by a clogged lint screen or housing, a blocked exhaust vent, or improper vent material. Check that the exhaust vent is not crushed or kinked, use 102 mm (4") diameter heavy metal vent material, and ensure the vent is not too long or has too many turns. The room temperature must also be above 7°C (45°F) for proper operation.

What type of vent material should I use?

Use a heavy metal vent with a 102 mm (4") diameter. Do not use plastic vents or metal foil vents, as this is a fire hazard. Use the shortest length of vent possible and no more than four 90° elbows in a vent system, as each bend reduces air flow.

How do I change the drum light?

Unplug the dryer or disconnect power, then open the dryer door. Locate the light bulb cover on the back wall and use a Phillips-head screwdriver to remove the screw in the lower right-hand corner. Turn the old bulb counterclockwise and replace it with a 10 watt appliance bulb only. Replace the cover and secure with the screw.

What should I do before storing my dryer for an extended period?

If you will be on vacation or not using your dryer for an extended period, unplug the dryer or disconnect power, close the shut-off valve to the gas supply line (for gas dryers only), and clean the lint screen. The dryer should only be operated when you are at home.

Why is lint accumulating on my clothes?

A clogged lint screen is the most common cause of lint on clothes. The lint screen should be cleaned before each load. Additionally, laundry detergent and fabric softener residue can build up on the lint screen and cause longer drying times. Clean the lint screen with a nylon brush every 6 months or more frequently if it becomes clogged.

What is the warranty coverage for my Maytag dryer?

The dryer includes a first year limited warranty that covers parts and labor for defects in materials or workmanship. Years 2-10 provide a limited warranty on the drum (side walls only) and drive motor for parts only, with labor not included. The warranty is valid only in the United States or Canada and applies only when used in the country where purchased.

How often should I clean the lint screen on my Maytag dryer?

You should clean the lint screen before every load. Pull the lint screen out of its holder, roll lint off with your fingers, and push it firmly back into place — do not rinse or wash the screen to remove lint. A screen blocked by lint can increase drying time and cause overheating.

How does the Wrinkle Control feature work on my Maytag dryer?

The Wrinkle Control feature provides 40 minutes of heat-free, periodic tumbling at the end of a cycle to help prevent wrinkles from forming when you cannot immediately remove laundry. You can turn the Wrinkle Control knob on or off at any time before the cycle has ended. When active, the cycle signal tone will sound every 5 minutes until clothes are removed or the feature ends.

Why is my Maytag dryer not producing heat?

For electric dryers, a blown household fuse or tripped circuit breaker is a common cause — electric dryers use 2 fuses or circuit breakers, so replace both fuses or reset the breaker. For gas dryers, check that the supply line valve is open. Electric dryers also require a 240-volt power supply, so verify the power supply with a qualified electrician.

What are the dimensions and electrical specifications of this Maytag dryer?

The dryer measures 1067 mm (42") in height, 737 mm (29") in width, and 706 mm (27-13/16") in depth. It operates at 220–240V with a rated current of 20 Amps, and has a maximum dry linen capacity of 15 kg (33 lb) and an IEC capacity of 7 kg (15 lb).

How do I deep-clean the lint screen when detergent residue has built up?

Roll lint off the screen with your fingers, then wet both sides of the lint screen with hot water. Scrub the screen with a nylon brush wetted with hot water and liquid detergent to remove residue, rinse with hot water, and thoroughly dry with a clean towel before reinstalling. This deep cleaning should be done every 6 months, or more frequently if the screen becomes clogged.

What warranty coverage does my Maytag dryer come with?

The dryer includes a First Year Limited Warranty covering parts and labor for defects in materials or workmanship. From the second through tenth year, there is a limited warranty covering parts only (no labor) for the drum side walls and the drive motor. Proof of original purchase date is required to obtain warranty service.

What should I do to prepare my Maytag dryer if I am going on vacation or putting it in storage?

Unplug the dryer or disconnect power, and for gas dryers, close the shut-off valve to the gas supply line. You should also clean the lint screen before leaving. The manual states the dryer should only be operated when you are at home.

What does the Wrinkle Control feature do?

The Wrinkle Control feature provides 40 minutes of heat-free, periodic tumbling at the end of a drying cycle to help keep wrinkles from forming. You can turn the Wrinkle Control knob to on or off at any time before the cycle has ended. This is useful when you cannot remove clothes from the dryer immediately after the cycle stops.

Can I dry items that have been exposed to cooking oil?

No, do not dry anything that has ever had any type of oil on it, including cooking oils. No washer can completely remove oil, and oil-affected items can ignite spontaneously when exposed to the heat in a tumble dryer. If it is unavoidable to dry such items, wash them in hot water with extra detergent before drying, though this reduces but does not eliminate the hazard.

What is the difference between Automatic Dry and Timed Dry cycles?

Automatic Dry cycles sense moisture in the load or air temperature and shut off when the load reaches the selected dryness level, providing the best drying in the shortest time. Timed Dry runs the dryer for a specified amount of time and may result in shrinkage, wrinkling, and static due to over-drying. Use Timed Dry for occasional damp loads or when using a drying rack.

Why won't my Maytag dryer start?

First, make sure the dryer door is closed completely and the Start/Stop knob is turned to the ON setting. You must press and hold the Start/Stop knob until you hear the drum moving. A blown household fuse or tripped circuit breaker can also prevent the dryer from running.

Maytag Dryer — Manual, FAQ & Troubleshooting

Name: Maytag Dryer
Brand: Maytag

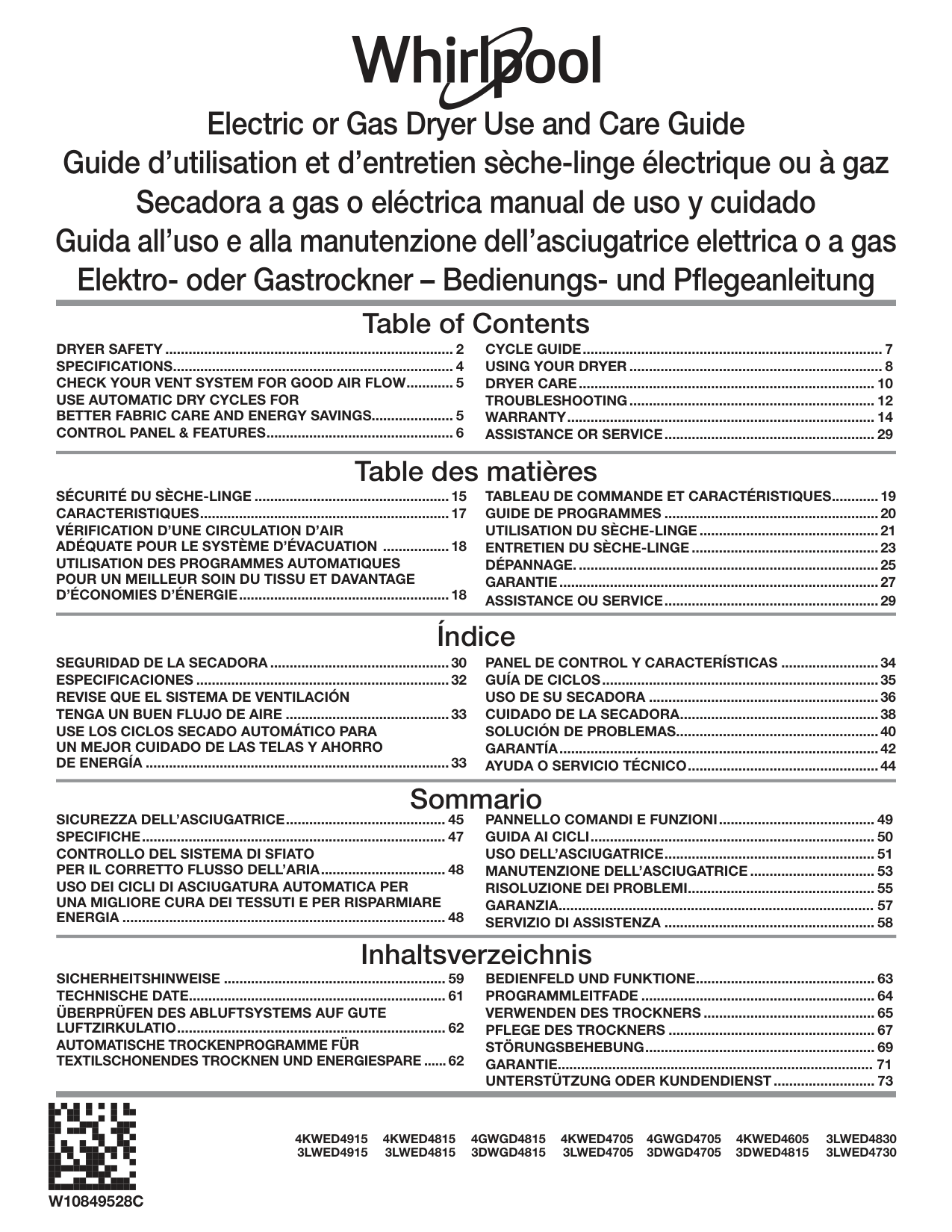

Page 1

W10849529C

Electric Or Gas Dryer Use And Care Guide

Guide D’Utilisation Et D’Entretien

Sèche-Linge Électrique Ou À Gaz

Secadora A Gas O Eléctrica

Manual De Uso Y Cuidado

Guida All’Uso E Alla Manutenzione

Dell’Asciugatrice Elettrica O A Gas

Elektro- Oder Gastrockner – Bedienungs- Und Pflegeanleitung

Table of Contents Table des matières DRYER SAFETY........................................................................... 2 SPECIFICATIONS......................................................................... 4

Check Your Vent System For Good Air Flow............. 4

Use Automatic Dry Cycles For

Better Fabric Care And Energy Savings..................... 4

Sécurité Du Sèche-Linge...................................................13

CARACTERISTIQUES.................................................................15

Vérification D’Une Circulation D’Air

Adéquate Pour Le Système D’Évacuation ..................16

Utilisation Des Programmes Automatiques

Pour Un Meilleur Soin Du Tissu Et Davantage

D’Économies D’Énergie.......................................................16

Índice

Seguridad De La Secadora...............................................29

ESPECIFICACIONES..................................................................31

Revise Que El Sistema De Ventilación

Tenga Un Buen Flujo De Aire...........................................32

Use Los Ciclos Secado Automático Para

Un Mejor Cuidado De Las Telas Y Ahorro

DE ENERGÍA................................................................................32

4Kmedc215

4Kmedc315

4Kmedc415

4Kmedc425

3Lmedc315

3Lmedc415

Control Panel & Features................................................. 5

CYCLE GUIDE.............................................................................. 6 USING YOUR DRYER.................................................................. 7 DRYER CARE............................................................................... 9 TROUBLESHOOTING................................................................ 11 WARRANTY................................................................................ 13

Assistance Or Service....................................................... 28

Tableau De Commande Et Caractéristiques.............17

Guide De Programmes........................................................18

Utilisation Du Sèche-Linge...............................................19

Entretien Du Sèche-Linge.................................................21

DÉPANNAGE...............................................................................23 GARANTIE...................................................................................26

Assistance Ou Service........................................................28

Panel De Control Y Características..........................33

GUÍA DE CICLOS........................................................................34 USO DE SU SECADORA............................................................35

Cuidado De La Secadora....................................................37

Solución De Problemas.....................................................39

GARANTÍA...................................................................................41

Ayuda O Servicio Técnico..................................................43

Sommario

Sicurezza Dell’Asciugatrice.......................................... 44

SPECIFICHE............................................................................... 46

Controllo Del Sistema Di Sfiato

Per Il Corretto Flusso Dell’Aria................................. 46

Uso Dei Cicli Di Asciugatura Automatica Per

Una Migliore Cura Dei Tessuti E Per Risparmiare

ENERGIA.................................................................................... 46

Pannello Comandi E Funzioni......................................... 47

GUIDA AI CICLI.......................................................................... 48

Uso Dell’Asciugatrice....................................................... 49

Manutenzione Dell’Asciugatrice................................. 51

Risoluzione Dei Problemi................................................. 53

GARANZIA.................................................................................. 55 SERVIZIO DI ASSISTENZA....................................................... 56 Inhaltsverzeichnis SICHERHEITSHINWEISE.......................................................... 58 TECHNISCHE DATEN................................................................ 60

Überprüfen Des Abluftsystems Auf Gute

LUFTZIRKULATION................................................................... 61

Automatische Trockenprogramme Für

Textilschonendes Trocknen Und Energiesparen.... 61

Bedienfeld Und Funktionen............................................ 62

Programmleitfaden........................................................... 63

Verwenden Des Trockners............................................. 64

Pflege Des Trockners...................................................... 66

Störungsbehebung............................................................ 68

GARANTIE.................................................................................. 70

Unterstützung Oder Kundendienst........................... 71

Page 2

Page 3

3

For Your Safety

DO NOT USE OR STORE PETROL OR OTHER FLAMMABLE MATERIALS IN THIS APPLIANCE OR NEAR THIS APPLIANCE.

DO NOT SPRAY AEROSOLS IN THE VICINITY OF THIS APPLIANCE WHILE IT IS IN OPERATION.

3. Do Not Modify This Appliance.

■ ■The dryer should not be used if industrial chemicals have been used for cleaning. ■ ■Remove all objects from pockets, such as lighters and matches, before placing items in the dryer. ■ ■Before the dryer is removed from service or discarded, remove the doors to the drying compartment. ■ ■Do not reach into the dryer if the drum is moving. A door switch is fitted for your safety. ■ ■Do not install or store the dryer where it will be exposed to the weather. ■ ■Do not tamper with controls. ■ ■Do not continue to use this appliance if it appears to be faulty. ■ ■Do not repair or replace any part of the dryer or attempt any maintenance unless specifically recommended in this Use and Care Guide. Repairs and servicing should only be carried out by competent service personnel. ■ ■Do not use fabric softeners or products to eliminate static unless recommended by the manufacturer of the fabric softener or product. Follow their instructions. ■ ■Clean dryer lint screen before or after each load. Do not operate dryer without lint screen in place. ■ ■Keep area around the exhaust and inlet openings and adjacent surrounding areas free from the accumulation of lint, dust, and dirt. ■ ■The interior of the dryer and exhaust vent should be cleaned periodically by qualified service personnel. ■ ■See Installation Instructions for earthing instructions. ■ ■Do not dry unwashed items in this dryer. ■ ■The final part of a tumble dryer cycle occurs without heat (cool down cycle) to ensure that the items are left at a temperature that ensures the items will not be damaged. ■ ■Items such as foam rubber (latex foam), shower caps, waterproof textiles, rubber backed articles, and clothes or pillows fitted with foam rubber pads must only be dried on a clothesline. ■ ■If the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to avoid a hazard. WARNING: Never stop a tumble dryer cycle before the end of the drying cycle unless all items are quickly removed and spread out so that the heat is dissipated.

Important Safety Instructions

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic precautions, including the following:

Save These Instructions

■ ■Read all instructions before using the dryer. ■ ■Keep a minimum clearance of 100 mm (4 in.) between the rear of the dryer and any wall. ■ ■The operation of this appliance may affect the operation of other types of appliances which take their air supply for safe combustion from the same room. There has to be adequate ventilation to replace exhausted air and thus avoid the back-flow of gases into the room from appliances burning other fuels, including open fires, when operating the tumble dryer. If in doubt, consult the appliance manu facturers. ■ ■Do not obstruct the air supply to the dryer (see Installation Instructions for minimum clearances). ■ ■Do not place items exposed to cooking oils in your dryer. Oil-affected items can ignite spontaneously, especially when exposed to heat sources such as in a tumble dryer. The items become warm causing an oxidation reaction in the oil. Oxidation creates heat. If the heat cannot escape, the items can become hot enough to catch fire. To reduce the risk of fire due to contaminated loads, the final part of a tumble dryer cycle occurs without heat (cool down period). Avoid stopping a tumble dryer before the end of the drying cycle unless all items are quickly removed and spread out so that the heat is dissipated. Piling, stacking, or storing oil-affected items can prevent heat from escaping and so create a fire hazard. ■ ■If it is unavoidable to dry in the dryer items that have been soiled with substances such as cooking oil, acetone, alco hol, petrol, kerosene, spot removers, turpentine, waxes and wax removers, or that have been contaminated by hair care products, they should be washed in hot water with an extra amount of detergent before being dried in the dryer. These items may give off vapours that could ignite or explode. Such washing will reduce, but not eliminate, the hazard. ■ ■This appliance is not intended for use by persons (includ ing children under 8 years of age) with reduced physical, sensory, or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instructions concerning use of the appliance by persons responsible for their safety. ■ ■Cleaning and user maintenance by children must be super vised. ■ ■Children should be supervised to ensure that they do not play with the appliance. ■ ■Children less than 3 years of age should be kept away from the appliance unless continuously supervised.

Page 4

4

Check Your Vent Sysem For Good Air Flow

Good air flow Along with heat, dryers require good air flow to efficiently dry laundry. Proper venting will reduce your drying times and improve your energy savings. See Installation Instructions. The venting system attached to the dryer plays a big role in good air flow. Service calls caused by improper venting are not covered by the warranty and will be paid by the customer, regardless of who installed the dryer.

Warning

Fire Hazard Use a heavy metal vent. Do not use a plastic vent. Do not use a metal foil vent. Failure to follow these instructions can result in death or fire. To maintain good air flow: Good Better

Use Automatic Dry Cycles For Better Fabric Care And Energy Savings

Use the Automatic Dry cycles to provide the most energy savings and enhanced fabric care from the dryer. During Automatic Dry cycles, drying air temperature or moisture level are sensed in the load. This sensing occurs throughout the drying cycle and the dryer shuts off when the load reaches the selected dryness. With Timed Dry, the dryer runs the amount of time set and sometimes results in shrinkage, wrinkling, and static due to over-drying. Use Timed Dry for the occasional damp load that needs a little more drying time or when using the drying rack. ■ ■ Clean your lint screen before each load. ■ ■ Replace plastic or foil vent material with 102 mm (4") diameter heavy, rigid vent material. ■ ■ 4" 102 mm Use the shortest length of vent possible. ■ ■ Use no more than four 90° elbows in a vent system; each bend and curve reduces air flow. ■ ■ Remove lint and debris from the exhaust hood. ■ ■ Remove lint from the entire length of the vent sys tem at least every 2 years. When cleaning is com plete, be sure to follow the Installation Instructions supplied with your dryer for final product check. ■ ■ Clear away items from the front of the dryer.

Specifications

These units are sold in multiple regions with different requirements for measuring capacity. Below are a few of the valid forms of measure posted on this product: Dry Linen Capacity: A weight measure that reflects a maximum load size that can be loaded into the dryer. IEC Capacity: The capacity measure that represents the maximum capacity of dry linens and textiles which the manufacturer declares can be treated in a specific cycle. Models

3Lmedc315Fw

3Lmedc415Fw

4Kmedc215Fw

4Kmedc315Fw

4Kmedc415Fw

4Kmedc425Fw

Rated Voltage

220–240 V 2N~

Rated Frequency 50 Hz 60 Hz Rated Current 20 Amps 20 Amps Dry Linen Capacity (Maximum) 15 kg (33 lb) 15 kg (33 lb) IEC Capacity 7 kg (15 lb) 7 kg (15 lb) Height 1067 mm (42") 1067 mm (42") Width 737 mm (29") 737 mm (29") Depth 706 mm (2713⁄16") 706 mm (2713⁄16")

Page 5

Page 6

6 Not all cycles and settings are available on all models. NOTE: Government energy certifications for the Maytag Gas and Electric models were based on the Timed Dry cycle with the Maximum drying temperature setting. The as - shipped defaults of Sensor Dry, Automatic Dry, Normal cycle, Low heat, Wrinkle Shield were not used.

Cycle Guide – Automatic Dry Cycles

Cycle Guide – Timed Dry Cycles

Not all cycles and settings are available on all models. TIMED DRY – Will run the dryer for the specified time on the control. NOTE: If loads do not seem as dry as you would like, select More Dry next time you dry a similar load. If loads seem drier than you like, select Less Dry next time you dry a similar load. Setting the Drying Temperature If your dryer has multiple heat settings: A High temperature setting may be used for drying heavy weight items such as towels and work clothes. A Low to Medium temperature setting may be used for dry ing medium-weight items such as sheets, blouses, dresses, underwear, permanent press fabrics, and some knits. Use the No Heat setting for foam, rubber, plastic, or heat-sensitive fabrics. Line-dry bonded or laminated fabrics. NOTE: If you have questions about drying temperatures for various loads, refer to the care label directions. Items to Dry: Cycle: Temperature: Available Options: Cycle Details: Jeans, heavy work clothes, towels More Dry Normal or Energy Preferred High Wrinkle Control/ Wrinkle Prevent Temperature Cycle Signal Automatic cycles give the best drying in the shortest time. Drying time varies based on fabric type, load size, and dryness setting. Select a drying temperature based on the fabrics in your load. If you are unsure of the temperature to select for a load, select the lower setting rather than the higher setting. Work clothes, medium-weight fabrics, sheets Normal or Energy Preferred Medium Wrinkle Control/ Wrinkle Prevent Temperature Cycle Signal Casual, shirts, pants, lightweight items, synthetics, delicates, athletic wear Delicate or Less Dry Normal or Energy Preferred Low Wrinkle Control/ Wrinkle Prevent Temperature Cycle Signal Items to Dry: Cycle: Temperature: Available Options: Cycle Details: Large or heavy items such as thick towels or robes Heavy Dry Any Temperature Choose High to dry large or heavy loads. Any load Damp Dry/ Freshen Up Any Temperature Dries items to a damp level or for items that do not require an entire drying cycle. Rubber, plastic, heat-sensitive fabrics Air Fluff/ Air Dry No Heat Temperature No-heat drying.

Page 7

Page 8

Page 9

Page 10

Page 11

11 First try the solutions suggested here to possibly avoid the cost of a service call. If you experience Possible Causes Solution Clothes are not drying satisfactorily; drying times are too long Lint screen or lint screen housing is clogged with lint. Clean lint screen before each load. Clean space where lint screen is located, as needed. Using a vacuum, gently remove any lint that has accumulated outside of the lint screen. The Air Fluff/Air Dry cycle or No Heat temperature setting has been selected. Select the right cycle for the types of garments being dried. See “Cycle Guide.” Load too large and heavy to dry quickly. Separate the load to tumble freely. Exhaust vent or outside exhaust hood clogged with lint, restricting air movement. Run the dryer for 5–10 minutes. Hold your hand under the outside exhaust hood to check air movement. If you do not feel air movement, clean exhaust system of lint or replace exhaust vent with heavy metal or flexible metal vent. Make sure vent is not crushed or kinked. See Installation Instructions. Fabric softener sheets blocking the grille. Use only one fabric softener sheet and use it only once. Exhaust vent not the correct length. Check that the exhaust vent is not too long or has too many turns. Long venting will increase drying times. Make sure vent is not crushed or kinked. See Installation Instructions. Exhaust vent diameter not the correct size. Use 102 mm (4") diameter vent material. Dryer located in a room with temperature below 7ºC (45ºF). Proper operation of dryer cycles requires temperatures above 7ºC (45ºF). Dryer located in a closet without adequate opening. Closet doors must have ventilation openings at the top and bottom of the door. The front of the dryer requires a minimum of 25 mm (1") of airspace and, for most installations, the rear of the dryer requires 127 mm (5"). See Installation Instructions. Dryer will not run Door not closed completely. Make sure the dryer door is closed completely. Start/Stop knob not turned to ON setting. Turn Start/Stop knob to ON setting. Start/Stop knob not pressed firmly or held long enough. Press and hold the Start/Stop knob until you hear the dryer drum moving. Household fuse is blown or circuit breaker has tripped. Electric dryers use 2 household fuses or circuit breakers. The drum may be turning, but you may not have heat. Replace both fuses or reset the circuit breaker. If the problem continues, call an electrician. Incorrect power supply. Electric dryers require 240 volt power supply. Check with a qualified electrician. Wrong type of fuse. Use a time-delay fuse. Unusual sounds Dryer had a period of non-use. If the dryer hasn’t been used for awhile, there may be a thumping sound during the first few minutes of operation. A coin, button, or paper clip is caught between the drum and front or rear of the dryer. Check the front and rear edges of the drum for small objects. Clean out pockets before laundering. It is a gas dryer. The gas valve clicking is a normal operating sound. The four legs are not installed, or the dryer is not level front to back and side to side. The dryer may vibrate if not properly installed. See Installation Instructions. Clothing knotted or balled up. When balled up, the load will bounce, causing the dryer to vibrate. Separate the load items and restart the dryer. No heat Household fuse is blown or circuit breaker has tripped. The drum may be turning, but you may not have heat. Electric dryers use 2 household fuses or circuit breakers. Replace both fuses or reset the circuit breaker. If the problem continues, call an electrician. Supply line valve not open. For gas dryers, make sure the supply line valve is open. Incorrect power supply. Electric dryers require 240 volt power supply. Check with a qualified electrician.

Troubleshooting

Page 12

Page 13

Page 14

Page 15

15

Pour Votre Securite

NE PAS UTILISER OU REMISER D’ESSENCE OU AUTRES MATÉRIAUX INFLAMMABLES DANS CET APPAREIL MÉNAGER

OU À Proximité De Celui-Ci.

NE PAS VAPORISER D’AÉROSOLS À PROXIMITÉ DE CET APPAREIL MÉNAGER LORSQU’IL EST EN FONCTIONNEMENT.

3. Ne Pas Modifier Cet Appareil Ménager.

■ ■Ne pas utiliser la sécheuse si l’on a utilisé des produits chimiques industriels pour le nettoyage. ■ ■Vider les poches de tous objets comme les briquets et allumettes avant de placer les vêtements dans la sécheuse. ■ ■Retirer les portes du compartiment de séchage avant de retirer la sécheuse pour un entretien ou de le mettre au rebut. ■ ■Ne pas accéder à l’intérieur de la sécheuse pendant le fonctionnement du tambour. Pour votre sécurité, l’appareil est pourvu d’un contacteur de porte. ■ ■Ne pas installer ou entreposer la sécheuse dans un endroit où elle serait exposée aux intempéries. ■ ■Ne pas effectuer d’intervention non autorisée sur les commandes. ■ ■Ne pas utiliser cette sécheuse si elle semble défectueuse. ■ ■Ne pas procéder à l’entretien, à la réparation ou au remplacement de n’importe quelle pièce de la sécheuse, à moins que ceci ne soit spécifiquement recommandé dans le guide d’utilisation et d’entretien. Seule une personne compétente est habilitée à effectuer une intervention de réparation ou d’entretien sur cet appareil. ■ ■Ne pas utiliser d’assouplissant ou de produits pour éliminer l’électricité statique à moins que cela ne soit recommandé par le fabricant de l’assouplissant ou du produit. Suivre leurs instructions. ■ ■Nettoyer le filtre à peluches de la sécheuse avant ou après chaque charge. Ne pas utiliser la sécheuse si le filtre à peluches n’est pas installé. ■ ■La zone située autour des ouvertures de prise ou d’évacuation d’air et les zones adjacentes doivent être exemptes de peluches et poussières. ■ ■L’intérieur de la sécheuse et le conduit d’évacuation doivent être nettoyés régulièrement par un personnel d’entretien qualifié. ■ ■Voir les instructions d’installation pour les instructions de mise à la terre. ■ ■Ne pas faire sécher d’articles non lavés dans cette sécheuse. ■ ■La partie finale du programme de séchage par culbutage a lieu sans chaleur (programme de refroidissement) pour que les articles soient laissés à une température qui ne risque pas de les endommager. ■ ■Les articles tels que le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles imperméabilisés, les articles avec endos de caoutchouc et les vêtements ou oreillers rembourrés avec matelassage en mousse doivent être séchés uniquement sur une corde à linge. ■ ■Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou toute autre personne qualifiée afin d’éviter tout danger. AVERTISSEMENT : Ne jamais arrêter une sécheuse pendant le culbutage avant la fin du programme de séchage à moins de retirer les articles rapidement et de les étendre afin de dissiper la chaleur.

Importantes Instructions De Sécurité

AVERTISSEMENT : Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de la sécheuse, il convient d’observer certaines précautions fondamentales, notamment :

Conserver Ces Instructions

■ ■Lire toutes les instructions avant d’utiliser la sécheuse. ■ ■Laisser un dégagement minimal de 100 mm (4 po) entre l’arrière de la sécheuse et les éventuelles parois environnantes. ■ ■L’utilisation de cet appareil peut affecter celle d’autres appareils dont la source d’approvisionnement en air se fait dans la même pièce pour une combustion sans danger. Lorsqu’on utilise la sécheuse, une aération adéquate est nécessaire pour renouveler l’air rejeté et pour éviter le retour dans la pièce de gaz en provenance d’appareils ménagers utilisant d’autres carburants comme combustible, y compris les feux ouverts. En cas de doute, consulter le fabricant de l’appareil. ■ ■Ne pas obstruer l’alimentation en air de la sécheuse (voir les instructions d’installation pour les dégagements minimaux). ■ ■Ne pas placer d’articles tâchés d’huile de cuisson dans la sécheuse. Des articles ayant été au contact d’huile peuvent s’enflammer spontanément, surtout s’ils sont exposés à des sources de chaleur, comme celle que produit une sécheuse. Les articles peuvent chauffer, entraînant une réaction d’oxydation de l’huile. Le phénomène d’oxydation crée de la chaleur. Si la chaleur ne peut pas s’échapper, les articles peuvent devenir suffisamment chauds pour prendre feu. Pour réduire le risque d’incendie dû à des charges contaminées, la partie finale du programme de séchage par culbutage s’effectue sans chaleur (période de refroidissement). Éviter d’arrêter une sécheuse pendant le culbutage avant la fin du programme de séchage, à moins de retirer et d’étendre rapidement tous les articles afin que la chaleur se dissipe. Le fait d’empiler, d’entasser ou d’entreposer des articles ayant été au contact d’huile peut empêcher la chaleur de s’échapper et créer un risque d’incendie. ■ ■Si on doit faire sécher dans la sécheuse des articles ayant été souillés par des substances telles que de l’huile de cuisson, de l’acétone, de l’alcool, du pétrole, du kérosène, des produits détachants, de la térébenthine, de la cire, du décapant pour cire ou des produits de coiffure, les laver à l’eau chaude avec un supplément de détergent avant de les sécher dans la sécheuse. Ces articles sont susceptibles de dégager des vapeurs qui pourraient s’enflammer ou exploser. Les laver ainsi au préalable permet de réduire, mais non de supprimer ce risque. ■ ■Cet appareil ne convient pas à une utilisation par des personnes (y compris des enfants de moins de 8 ans) à capacités physiques, sensorielles ou mentales réduites, ou possédant un manque d’expérience et de connaissances, à moins qu’elles ne soient placées sous supervision ou qu’elles aient reçu des instructions concernant l’utilisation de l’appareil par une personne responsable de leur sécurité. ■ ■Le nettoyage et l’entretien par des enfants doivent être supervisés. ■ ■Les enfants doivent être placés sous surveillance afin de s’assurer qu’ils ne jouent pas avec l’appareil. ■ ■Les enfants de moins de 3 ans doivent être tenus à l’écart de l’appareil s’ils ne peuvent pas être surveillés en permanence.

Page 16

Page 17

17

Vérification D’Une Circulation D’Air Adéquate Pour Le Système

D’Évacuation

Maintenir une bonne circulation d’air en effectuant les opérations suivantes : ■ ■ Nettoyer le filtre à charpie avant chaque charge. ■ ■ Remplacer le matériau de conduits d’évacuation en plastique ou en aluminium par des conduits d’évacuation lourds et rigides de 102 mm (4") de diamètre. ■ ■ Toujours employer les conduits d’évacuation les plus courts possible. ■ ■ Ne pas utiliser plus de quatre coudes à 90° dans un circuit d’évacuation car chaque inclinaison et courbe réduit le flux d’air. ■ ■ Retirer la charpie et les résidus du clapet d’évacuation. ■ ■ Retirer la charpie sur toute la longueur du circuit d’évacuation au moins tous les 2 ans. Après le nettoyage, veuillez suivre les instructions d’installation fournies avec le sèche-linge pour une vérification finale de l’appareil. ■ ■ Dégager tout article qui se trouverait devant le sèche-linge.

Circulation D’Air Adéquate

Un sèche-linge a besoin de chaleur et d’une circulation d’air adéquate pour sécher efficacement le linge. Une ventilation adéquate réduit les durées de séchage et accroît les économies d’énergie. Voir les Instructions d’installation. Le système d’évacuation fixé au sèche-linge joue un rôle important dans la circulation de l’air. Les interventions de dépannage causées par une ventilation incorrecte ne sont pas couvertes par la garantie et seront à la charge du client, quel que soit l’installateur du sèche-linge.

Utilisation Des Programmes Automatiques Pour Un Meilleur Soin

Du Tissu Et Davantage D’Économies D’Énergie

Risque d’incendie Utiliser un conduit d’évacuation en métal lourd. Ne pas utiliser un conduit d’évacuation en plastique. Ne pas utiliser un conduit d’évacuation en feuille de métal. Le non-respect de ces instructions peut causer un décès ou un incendie.

Avertissement

Bon Mieux Utiliser les programmes de séchage automatique pour réaliser un maximum d’économies d’énergie et pour que la sécheuse apporte un soin supérieur aux tissus. Durant les programmes de séchage automatique, la température de séchage de l’air ou le niveau d’humidité sont détectés dans la charge. Cette détection se produit tout au long du programme de séchage et la sécheuse s’éteint lorsque la charge atteint le degré de séchage sélectionné. Avec l’option de séchage minuté, la sécheuse fonctionne pendant la durée réglée, ce qui peut parfois entraîner le rétrécissement ou le froissement des vêtements et l’accumulation d’électricité statique due au séchage excessif. Utiliser le séchage minuté pour une charge encore humide nécessitant un peu de temps supplémentaire ou lors de l’utilisation de la grille de séchage.

Page 18

18

Tableau De Commande Et Caractéristiques

CARACTÉRISTIQUE Wrinkle Control (sur certains modèles) Lorsqu’on ne peut pas enlever une charge du sèche-linge dès qu’elle s’arrête, des faux plis peuvent se former. La caractéristique Wrinkle Control effectue un culbutage de la charge, la réagence et l’aère à intervalles réguliers pour aider à éviter la formation de faux plis. ■ ■ Obtenez 40 minutes de culbutage périodique sans chaleur à la fin d’un programme. Appuyer sur le bouton Wrinkle Control pour activer ou désactiver cette fonc tion à tout moment avant la fin d’un programme.

Bouton De Programme Du Sèche-Linge

Utiliser le bouton de programme de séchage pour sélectionner les programmes disponibles sur le sèche- linge. Tourner le bouton de programme pour sélectionner un programme correspondant à la charge de linge. Voir “Guide de programmes” pour des descriptions de programmes détaillées. Séchage minuté Ceci fait fonctionner le sèche-linge pour la durée spécifiée sur le module de commande. Pour les modèles dotés d’un bouton de sélection de température, vous pouvez choisir un réglage en fonction des tissus de votre charge. Le temps de séchage et la température dépendront du modèle de votre sèche-linge. 1 2 3 Programmes automatiques Détecte l’humidité de la charge et la température de l’air et s’éteint lorsque la charge a atteint le degré de séchage sélectionné. Permet d’obtenir le meilleur rendement de séchage en un minimum de temps. Le temps de séchage variera en fonction du type de tissu, du volume de la charge et du réglage de séchage. TEMPERATURE (température) Choisir une température de séchage en fonction des tissus de votre charge. Si vous hésitez sur la température à sélectionner pour une charge donnée, choisir le réglage plus bas plutôt que le réglage plus élevé. START/STOP (mettre en marche/arrêt) Le signal de fin de programme émet un signal sonore qui indique la fin du programme de séchage. Le fait de sortir rapidement les vêtements à la fin du programme permet de réduire le froissement. Tourner le bouton Start/Stop (mettre en marche/arrêt) pour activer ou désactiver le réglage désiré. Appuyer sur le bouton Start/Stop (mettre en marche/arrêt) pour mettre le sèche-linge en marche. REMARQUE : Lorsque le réglage Wrinkle Control est sélectionné, un signal sonore retentit toutes les 5 minutes jusqu’à soient retirés ou que le réglage Wrinkle Control se termine. 4 Certains programmes et options ne sont pas disponibles sur certains modèles. L’apparence des appareils peut varier. 2 3 1 4 2 4

Page 19

19 Certains programmes ne sont pas disponibles sur certains modèles. REMARQUE – Les certifications de performance énergétique du gouvernement pour les modèles Maytag électriques ou au gaz sont fondées sur le programme Timed Dry (séchage minuté) utilisant le réglage de température de séchage maximum. Les valeurs par défaut configurées à l’usine pour les éléments séchage par détection, séchage automatique, programme normal, chaleur faible et antifroissement n’ont pas été utilisées.

Guide Des Programmes – Programmes De Séchage Automatique

Guide Des Programmes – Programmes De Séchage Minutés

Certains programmes ne sont pas disponibles sur certains modèles. TIMED DRY (séchage minuté) – Fait fonctionner la sécheuse pour la durée spécifiée sur le module de commande. REMARQUE : Si les charges ne semblent pas aussi sèches que désiré, sélectionner More Dry (plus sec) la prochaine fois que l’on séchera une charge semblable. Si la charge semble plus sèche que désiré, sélectionner Less Dry (moins sec) la prochaine fois que l’on séchera une charge semblable. Réglage de la température de séchage Si la sécheuse comporte plusieurs réglages de chaleur : On peut utiliser un réglage de température élevée pour sécher les articles lourds tels que les serviettes et les vêtements de travail. Une température réglée sur Low (basse) à Medium (moyenne) peut être utilisée pour sécher les articles moyennement lourds tels que draps, chemisiers, robes, sous-vêtements, tissus à pressage permanent et certains tricots. Utiliser un réglage No Heat (sans chaleur) pour la mousse, le caoutchouc, le plastique ou les tissus sensibles à la chaleur. Sécher sur une corde à linge les tissus doublés ou multicouches. REMARQUE : Pour toute question concernant les températures de séchage pour diverses charges, consulter les instructions sur l’étiquette de soin. Articles à sécher : Programme : Température : Options disponibles : Détails du programme : Jeans, vêtements de travail lourds, serviettes More Dry (plus sec) Normal ou Energy Preferred (éconergique) High (Élevée) Wrinkle Control/Wrinkle Prevent (antifroissement) Température Cycle signal (signal de programme) Les programmes automatiques offrent un séchage idéal en un temps record. La durée de séchage varie en fonction du type de tissu, de la taille de la charge et du réglage de niveau de séchage. Choisir une température de séchage en fonction des tissus de votre charge. Si l’on hésite sur la température à sélectionner pour une charge donnée, choisir un réglage inférieur plutôt qu’un réglage supérieur. Vêtements de travail, tissus de poids moyen, draps Normal ou Energy Preferred (éconergique) Medium (Moyenne) Wrinkle Control/Wrinkle Prevent (antifroissement) Température Cycle signal (signal de programme) Articles ordinaires, pantalons, articles légers, synthétiques, délicats, vêtements de sport Delicate or Less Dry (delicat ou moins sec) Normal ou Energy Preferred (éconergique) Low (Basse) Wrinkle Control/Wrinkle Prevent (antifroissement) Température Cycle signal (signal de programme) Articles à sécher : Programme : Température : Options disponibles : Détails du programme : Articles lourds ou volumineux tels que serviettes épaisses ou peignoirs Heavy Dry (séchage intense) N’importe laquelle Température Sélectionner High (élevé) pour sécher des charges importantes ou lourdes. N’importe quelle charge Damp Dry/ Freshen Up (séchage humide/ rafraîchissement) N’importe laquelle Température Sèche les articles jusqu’à un niveau humide ou pour les articles qui ne nécessitent pas un programme de séchage complet. Caoutchouc, plastique, tissus sensibles à la chaleur Air Fluff/Air Dry (duvetage a l’air/ sechage a l’air) No Heat (sans chaleur) Température Séchage sans chaleur.

Page 20

Page 21

Page 22

Page 23

Page 24

24

Dépannage

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage. Si les phénomènes suivants se produisent Causes possibles Solution Le séchage des vêtements n’est pas satisfaisant, les durées de séchage sont trop longues ou la charge est trop chaude Le filtre à charpie ou le logement du filtre à charpie est obstrué par de la charpie. Le filtre à charpie doit être nettoyé avant chaque charge. Nettoyer l’espace où se trouve le filtre à charpie, selon les besoins. A l’aide d’un aspirateur, enlever doucement toute la charpie qui s’est accumulée à l’extérieur du filtre à charpie. Le programme Air Fluff/Air Dry (duvetage à l’air/séchage à l’air) ou la température No Heat (sans chaleur) a été selectionné. Choisir le bon programme pour le type de vêtements à sécher. Voir “Séchage à l’air”. La charge est trop grosse et trop lourde pour sécher rapidement. Séparer la charge pour qu’elle culbute librement. Le conduit d’évacuation ou le clapet d’évacuation à l’extérieur est obstrué de charpie, restreignant le mouvement de l’air. Faire fonctionner le sèche-linge pendant 5 à 10 minutes. Tenir la main sous le clapet d’évacuation à l’extérieur pour vérifier le mouvement de l’air. Si aucun mouvement d’air n’est perceptible, ôter la charpie présente dans le système d’évacuation ou remplacer le conduit d’évacuation par un conduit en métal lourd ou flexible en métal. Voir les Instructions d’installation. Des feuilles d’assouplissant de tissu obstruent la grille. Utiliser seulement une feuille d’assouplissant par charge et l’utiliser une seule fois. Le conduit d’évacuation n’est pas de la bonne longueur. Vérifier que le conduit d’évacuation n’est pas trop long ou ne comporte pas trop de changements de direction. Un long conduit augmentera les durées de séchage. S’assurer que le conduit d’évacuation n’est pas écrasé ou déformé. Voir les Instructions d’installation. Diamètre du conduit d’évacuation de taille incorrect. Utiliser un composant de 102 mm (4") de diamètre. Le sèche-linge se trouve-t-elle dans une pièce où la température ambiante est inférieure à 7°C (45°F). Le bon fonctionnement des programmes du sèche-linge nécessite une température ambiante supérieure à 7°C (45°F). Sèche-linge placé dans un placard. Les portes du placard doivent comporter des ouvertures d’aération au sommet et en bas de la porte. Un espace minimum de 25 mm (1") est nécessaire à l’avant du sèche-linge et, pour la plupart des installations, un espace de 127 mm (5") est nécessaire à l’arrière du sèche-linge. Voir les Instructions d’installation. Le sèche-linge ne fonctionne pas La porte n’est pas bien fermée. S’assurer que la porte du sèche-linge est complètement fermée. Bouton Start/Stop (mettre en marche/ arrêt) pas mis sur ON. Mettre le bouton Start/Stop (mettre en marche/arrêt) sur ON. L’utilisateur n’a pas appuyé ferme ment sur le bouton Start/Stop (mise en marche/arrêt) ou ne l’a pas maintenu ap puyé pendant suffisamment longtemps. Appuyer sans relâcher sur le bouton Start/Stop (mise en marche/arrêt) jusqu’à ce que le bruit du tambour du sèche-linge en mouvement se fasse entendre. Un fusible du domicile est grillé ou le disjoncteur est ouvert. Les sèche-linges électriques utilisent 2 fusibles ou disjoncteurs. Le tambour peut tourner, mais sans chaleur. Remplacer le fusible ou réarmer le disjoncteur. Si le problème persiste, appeler un électricien. Alimentation électrique incorrecte. Les sèche-linges électriques nécessitent une alimentation électrique de 240 V. Vérifier avec un électricien qualifié. Type de fusible incorrect. Utiliser un fusible temporisé. Sons inhabituels Un sèche-linge comporte une période de non-fonctionnement. Si le sèche-linge n’a pas été utilisé depuis quelque temps, il est possible qu’elle émette des bruits saccadés au cours des premières minutes de fonctionnement. Une pièce de monnaie, un bouton ou un trombone est coincé entre le tambour et l’avant ou l’arrière du sèche-linge. Vérifier les bords avant et arrière du tambour pour voir si de petits objets y sont coincés. Vider les poches avant de faire la lessive. Il s’agit-d’un sèche-linge à gaz. Le déclic du robinet de gaz est un bruit de fonctionnement normal. Les quatre pieds ne sont pas installés et le sèche-linge n’est pas d’aplomb de l’avant vers l’arrière et transversalement. Le sèche-linge peut vibrer si elle n’est pas correctement installé. Voir les Instructions d’installation.

Page 25

25 Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage. Si les phénomènes suivants se produisent Causes possibles Solution Sons inhabituels (suite) Vêtements emmêlés ou en boule. Une charge en boule rebondit, ce qui fait vibrer le sèche-linge. Séparer les articles dans la charge et remettre le sèche-linge en marche. Absence de chaleur Un fusible du domicile est grillé ou le disjoncteur est ouvert. Le tambour peut tourner, mais sans chaleur. Les sèche-linges électriques utilisent 2 fusibles ou disjoncteurs. Remplacer les deux fusibles ou réarmer le disjoncteur. Si le problème persiste, appeler un électricien. Robinet de la canalisation de gaz non ouvert. Pour les sèche-linges à gaz, vérifier que le robinet de la canalisation est ouvert. Alimentation électrique incorrecte. Les sèche-linges électriques nécessitent une alimentation électrique de 240 V. Vérifier avec un électricien qualifié. Temps de programme trop court Un programme automatique se termine prématurément. La charge n’est peut-être pas en contact avec les bandes de détection. Régler l’aplomb du sèche-linge. Utiliser le séchage minuté pour des charges de très petite taille. Modifier le réglage de degré de séchage pour les programmes automatiques. L’augmentation ou la diminution du degré de séchage modifiera la durée de séchage d’un programme. Si le séchage des charges se termine systématiquement trop tôt, voir aussi Changement des réglages par défaut de programmes automatiques. Charpie sur la charge Filtre à charpie obstrué. Le filtre à charpie doit être nettoyé avant chaque charge. Taches sur la charge ou sur le tambour Assouplissant de tissu pour sèche-linge utilisé de manière incorrecte. Ajouter les feuilles d’assouplissant de tissu au début du programme. Les feuilles d’assouplissant de tissu ajoutées à une charge partiellement sèche peuvent tacher les vêtements. Les taches sur le tambour sont dues aux teintures contenues dans les vêtements (les jeans en général). Elles ne se transmettront pas aux autres vêtements. Charges froissées Charge non retirée du sèche-linge à la fin du programme. Sélectionner la caractéristique Wrinkle Control' (anti-froissement) pour faire culbuter la charge sans chaleur afin d’éviter le froissement. Sèche-linge surchargé. Faire sécher de plus petites charges qui peuvent culbuter librement permet de réduire la formation de faux-plis. Odeurs Vous avez récemment employé de la peinture, de la teinture ou du vernis dans la pièce où votre sèche-linge est installée. Si c’est le cas, aérer la pièce. Une fois les odeurs ou émanations disparues, laver et sécher à nouveau les vêtements. Le sèche-linge électrique est utilisé pour la première fois. Le nouvel élément d’émission de chaleur peut émettre une odeur. L’odeur disparaîtra après le premier programme. La charge est trop chaude Vous avez retiré des vêtements du sèche-linge avant la fin du programme. Laisser le programme de refroidissement s’achever avant de retirer le linge du sèche-linge. Toutes les charges sont refroidies lentement pour réduire le froissement et faciliter leur manipulation. Des articles retirés avant la période de refroidissement peuvent sembler très chauds. Vous avez utilisé un programme à température élevée ou réglé une commande de température indépendante sur High (Élevée). Sélectionner une température plus basse et utiliser un programme de séchage automatique. Ces programmes détectent la température ou le degré d’humidité de la charge, et l’appareil s’arrête lorsque la charge atteint le degré de séchage sélectionné. Ceci réduit le risque de séchage excessif.

Dépannage

Page 26

Page 27

Page 28

28 Maytag Brand Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692 1-800-344-1274 Maytag Brand Appliances Customer eXperience Centre Unit 200-6750 Century Ave Mississauga, Ontario L5N 0B7 1-800-688-2002 You can write with any questions or concerns at: Our consultants provide assistance with Please include a daytime phone number in your correspondence. If you need replacement parts or to order accessories We recommend that you use only FSP Factory Speciﬁed Parts. These parts will ﬁt right and work right because they are made with the same precision used to build every new MAYTAG appliance. To locate FSP replacement parts or accessories, go to www.maytagpartsonline.com. Questions? Call us toll free at 1-800-344-1274 or in Canada call 1-800-688-2002. In the U.S.A. Features and speciﬁcations on our full line of appliances. Installation information. Specialized customer assistance (Spanish speaking, hearing impaired, limited vision, etc.). In the U.S.A. and Canada Use and maintenance procedures. Accessory and repair parts sales. Referrals to local dealers, repair parts distributors, and service companies. Maytag designated service technicians are trained to fulfill the product warranty and provide after-warranty service, anywhere in the United States and Canada. Pour commander des pièces de rechange ou des accessoires Pour commander des pièces de rechange, nous vous recommandons d’utiliser seulemen t des pièces spéciﬁées par l’usine. Ces pièces conviendront et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes spéciﬁcations précises utilisées pour construire chaque nouvel appareil MAYTAG. Pour trouver des pièces de rechange FSP ou des accessoires, visiter le www.maytag.ca. Des questions? Composer le numéro sans frais 1-800-688-2002. Pour plus d’assistance Vous pouvez nous soumettre toute question ou toute problème en écrivant à l’adresse ci-dessous : Maytag Brand Appliances Centre pour l’eXpérience de la clientèle Unit 200-6750 Century Ave Mississauga, Ontario L5N 0B7 1-800-688-2002 Dans votre correspondance, veuillez indiquer un numéro de téléphone où nous pouvons vous joindre dans la journée. Nos consultants fournissent l’assistance pour : Procédés d’utilisation et d’entretien. Vente d’accessoires et de pièces de rechange. Références aux concessionnaires, compagnies de service de réparation et distributeurs de pièces de rechange locaux. Les techniciens de service désignés par Maytag sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Assistance Or Service

Before calling for assistance or service, please check “Troubleshooting” or visit www.maytag.com/owners . It may save you the cost of a service call. If you still need help, follow the instructions below. When calling, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

Assistance Ou Service

Avant de faire un appel pour obtenir de l’assistance ou un entretient, vériﬁer la section “Dépannage” ou consulter www.maytag.ca/owners. Cette vériﬁcation peut vous faire économiser le coût d’une visite de réparation. Si vous avez encore besoin d’aide, suivre les instructions ci-dessous. Lors d’un appel, garder à portée de main la date d’achat et les numéros de modèle et de série de votre appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Page 29

Page 30

30

Para Su Seguridad

NO USE NI GUARDE GASOLINA NI OTROS MATERIALES INFLAMABLES DENTRO DE ESTE APARATO NI CERCA DEL MISMO.

NO ROCÍE CON AEROSOLES EN LA PROXIMIDAD DE ESTE APARATO MIENTRAS ESTÉ EN FUNCIONAMIENTO.

3. No Modifique Este Aparato.

■ ■No deberá usarse la secadora si se han usado productos químicos industriales para la limpieza. ■ ■Retire todos los objetos de los bolsillos, como encendedores y fósforos, antes de colocar artículos en la secadora. ■ ■Quite la puerta de la secadora al compartimiento de secado antes de ponerla fuera de funcionamiento o de descartarla. ■ ■No introduzca las manos en la secadora cuando el tambor está en movimiento. Para su seguridad se ha encajado un interruptor de puerta. ■ ■No instale o almacene esta secadora donde estará expuesta a la intemperie. ■ ■No trate de forzar los controles. ■ ■No continúe usando este aparato si parece estar defectuoso. ■ ■No repare o reemplace ninguna pieza de la secadora ni trate de repararla a menos que esto se recomiende específicamente en este Manual uso y cuidado. La reparación y el servicio deben ser hechos solamente por un personal de servicio competente. ■ ■No utilice suavizantes de telas o productos para eliminar la estática de prendas a menos que lo recomiende el fabricante del suavizante de telas o del producto en uso. Siga sus instrucciones. ■ ■Limpie el filtro de pelusa antes o después de cada carga. No ponga a funcionar la secadora sin el filtro de pelusa en su lugar. ■ ■Mantenga el área alrededor de la abertura de ventilación y entrada y las áreas adyacentes a esta abertura sin pelusa, polvo o tierra. ■ ■La parte interior de la secadora y el ducto de escape se deben limpiar periódicamente. Esta limpieza la debe llevar a cabo un personal de servicio calificado. ■ ■Vea las instrucciones de instalación para las instrucciones de conexión a tierra. ■ ■No seque en esta secadora artículos que no hayan sido lavados. ■ ■La parte final de un ciclo de rotación en la secadora ocurre sin calor (ciclo de enfriamiento) para asegurarse de que los artículos se dejen a una temperatura que asegure que no se dañarán. ■ ■Los artículos tales como goma espuma (espuma de látex), gorras de baño, telas a prueba de agua, artículos con reverso de goma y prendas o almohadas rellenas de goma espuma, deberán secarse solamente en el tendedero. ■ ■Si se ha dañado el cable de suministro de energía, deberá ser reemplazado por el fabricante, el agente de servicio o una persona similarmente calificada con el fin de evitar riesgos. ADVERTENCIA: Nunca detenga una secadora que esté girando antes de que se termine el ciclo de secado, a menos que todos los artículos se hayan sacado y separado rápidamente, para que se disipe el calor.

Instrucciones Importantes De Seguridad

ADVERTENCIA: A fin de reducir el riesgo de incendio, choque eléctrico o de daño a las personas que usen la secadora, deben seguirse las precauciones básicas, incluidas las siguientes:

Guarde Estas Instrucciones

■ ■Lea todas las instrucciones antes de usar la secadora. ■ ■Mantenga un espacio mínimo de por lo menos 100 mm (4 pulg.) entre la parte posterior de la secadora y cualquier pared. ■ ■El funcionamiento de este aparato puede afectar el funcionamiento de otros tipos de aparatos que obtienen el suministro de aire para la combustión segura desde la misma habitación. Debe haber una ventilación adecuada para reemplazar el aire de salida y de esta manera evitar el contraflujo de gases en la habitación proveniente de aparatos que quemen otros combustibles, incluyendo fuegos abiertos, cuando haga funcionar la secadora con rotación. Si tiene dudas, consulte a los fabricantes de electrodomésticos. ■ ■No obstruya el suministro de aire a la secadora (vea las Instrucciones de instalación para conocer los espacios mínimos). ■ ■No coloque los objetos expuestos a aceite para cocinar en su secadora. Los artículos impregnados con aceite pueden incendiarse espontáneamente, especialmente cuando se los expone a fuentes de calor, como a una secadora que gira. Los artículos pueden calentarse, lo que causa una reacción de oxidación en el aceite. La oxidación produce calor. Si el calor no puede escapar, los artículos pueden ponerse lo suficientemente calientes como para prenderse fuego. Para reducir el riesgo de incendio debido a cargas contaminadas, la parte final de un ciclo en la secadora se produce sin calor (período de enfriamiento). Evite detener una secadora antes de que termine el ciclo de secado a menos que todos los objetos se saquen rápidamente y separen de modo que el calor se disipe. Si se hacen pilas, se amontonan o se guardan artículos impregnados con aceite, esto impedirá que el calor escape y generará un peligro de incendio. ■ ■Si no puede evitar secar artículos que se hayan ensuciado con substancias tales como aceite de cocina, acetona, alcohol, gasolina, queroseno, quitamanchas, aguarrás, ceras y quitaceras, o que hayan sido contaminados por productos para el cuidado del cabello, deberá lavarlos en agua caliente con una cantidad adicional de detergente antes de secarlos en la secadora. Estos artículos pueden despedir vapores que pueden encenderse o causar una explosión. Este lavado reducirá pero no eliminará el riesgo. ■ ■Este aparato no ha sido diseñado para ser usado por personas (incluidos niños menores de 8 años de edad) con capacidad física, sensorial o mental reducida, o falta de experiencia y conocimiento, a menos que lo hagan bajo supervisión o siguiendo las instrucciones relativas al uso del aparato, a cargo de personas responsables por su seguridad. ■ ■Si la limpieza y el mantenimiento del usuario serán efectuados por niños, debe supervisarlos. ■ ■Los niños deben estar bajo supervisión para garantizar de que no jueguen con el aparato. ■ ■Debe mantener a los niños menores de 3 años de edad alejados del electrodoméstico, a menos que estén bajo supervisión constante.

Page 31

Page 32

Page 33

Page 34

34 No todos los ciclos y ajustes están disponibles en todos los modelos. NOTA: Las certificaciones de energía gubernamentales para los modelos Maytag Gas y Electric se basan en el ciclo Timed Dry (Secado programado) con el ajuste de temperatura máximo de secado. Los ciclos predeterminados que fueron enviados de Sensor Dry (Secado por sensor), Automatic Dry (Secado automático), Normal, Low heat (Calor bajo), Wrinkle Shield (Antiarrugas) no se utilizaron.

Guía De Ciclos: Ciclos Automatic Dry (Secado Automático)

Guía De Ciclos: Ciclos Timed Dry (Secado Programado)

No todos los ciclos y ajustes están disponibles en todos los modelos. TIMED DRY (Secado programado): hará funcionar la secadora durante el tiempo especificado en el control. NOTA: Si las cargas no parecen estar tan secas como le gustaría, seleccione More Dry (Más seco) la próxima vez que seque una carga similar. Si le parece que las prendas están más secas de lo que las desea, seleccione Less Dry (Menos seco) la próxima vez que seque una carga similar. Cómo fijar la temperatura de secado Si su secadora tiene múltiples ajustes de calor: Puede usar un ajuste de temperatura High (Alta) para secar artículos pesados, como toallas y ropa de trabajo. Puede usar un ajuste de temperatura Low (Baja) a Medium (Media) para secar artículos de peso intermedio, como sábanas, blusas, vestidos, ropa interior, telas de planchado permanente y algunos tejidos de punto. Use el ajuste No Heat (Sin calor) para artículos de espuma, goma, plástico o telas sensibles al calor. Seque en el tendedero las telas laminadas o tratadas. NOTA: si tiene dudas respecto a la temperatura de secado que debe seleccionar para distintas cargas de ropa, consulte las instrucciones de cuidado de las etiquetas. Artículos para secar: Ciclo: Temperatura: Opciones disponibles: Detalles de los ciclos: Pantalones de mezclilla, ropa de trabajo pesada, toallas More Dry (Más seco) Normal o Energy Preferred (Ahorro de energía) High (Alta) Wrinkle Control (Control de arrugas)/ Wrinkle Prevent (Prevención de arrugas) Temperatura Cycle Signal (Señal de ciclo) Los ciclos automáticos le proporcionan el mejor secado en el tiempo más corto. El tiempo de secado varía según el tipo de tela, el tamaño de la carga y el ajuste de sequedad. Seleccione una temperatura de secado según las telas de su carga. Si tiene dudas respecto de la temperatura que debe seleccionar para una carga de ropa, elija el ajuste más bajo en lugar del ajuste más alto. Ropa de trabajo, telas de peso mediano, sábanas Normal o Energy Preferred (Ahorro de energía) Medium (Media) Wrinkle Control (Control de arrugas)/ Wrinkle Prevent (Prevención de arrugas) Temperatura Cycle Signal (Señal de ciclo) Ropa informal, camisas, pantalones, artículos livianos, prendas sintéticas, ropa delicada, ropa deportiva Delicate or Less Dry (Delicado o Menos seco) Normal o Energy Preferred (Ahorro de energia) Low (Baja) Wrinkle Control (Control de arrugas)/ Wrinkle Prevent (Prevención de arrugas) Temperatura Cycle Signal (Señal de ciclo) Artículos para secar: Ciclo: Temperatura: Opciones disponibles: Detalles de los ciclos: Artículos grandes o pesados tales como toallas gruesas o batas Heavy Dry (Secado intenso) Cualquiera Temperatura Elija una temperatura alta para secar cargas grandes o pesadas. Cualquier carga Damp Dry (Secado húmedo)/ Freshen Up (Refrescar) Cualquiera Temperatura Seca los artículos hasta dejarlos húmedos o para artículos que no necesitan un ciclo completo de secado. Goma, plástico, telas sensibles al calor Air Fluff (Esponjar)/ Air Dry (Secado al aire) No Heat (Sin calor) Temperatura Secado sin calor.

Page 35

Page 36

Page 37

Page 38

Page 39

39 Pruebe primero las soluciones sugeridas aquí para posiblemente evitar una visita de servicio. Si usted experimenta lo siguiente Causas posibles Solución Las prendas no se secan satisfactoriamente, los tiempos de secado son demasiado largos Filtro de pelusa o su carcasa obstruidos con pelusa. El filtro de pelusa debe ser limpiado antes de cada carga. Limpie el espacio donde se encuentra el filtro de pelusa según sea necesario. Elimine con cuidado todas las pelusas que se hayan acumulado fuera del filtro con un aspirador. Se seleccionó el ajuste de temperatura No Heat (Sin calor) o el ciclo Air Fluff/Air Dry (Esponjar/ Secado al aire). Seleccione el ciclo correcto para el tipo de prendas que se van a secar. Vea “Guía de ciclos”. La carga es demasiado voluminosa y pesada para secarse con rapidez. Separe la carga de modo que pueda rotar libremente. Está obstruido con pelusa el ducto de escape o la capota de ventilación exterior, restringiendo el flujo del aire. Ponga a funcionar la secadora unos 5 a 10 minutos. Ponga su mano debajo de la capota de ventilación exterior para verificar el movimiento del aire. Si no lo siente, limpie la pelusa del sistema de ventilación o reemplace el ducto de escape con uno de metal pesado o de metal flexible. Asegúrese de que el ducto de escape no esté aplastado ni retorcido. Consulte las Instrucciones de instalación. Las hojas del suavizante de telas están bloqueando la rejilla. Use only one fabric softener sheet, and use it only once. El ducto de escape no tiene el largo correcto. Controle el ducto de escape para verificar que no sea demasiado largo ni dé demasiadas vueltas. Una ventilación con un ducto largo aumentará el tiempo de secado. Asegúrese de que el ducto de escape no esté aplastado ni retorcido. Consulte las Instrucciones de instalación. El ducto de escape no tiene el diá metro correcto. Use un material de ventilación de 102 mm (4") e diámetro. Secadora ubicada en una habitación cuya temperatura está por debajo de los 7ºC (45ºF). El funcionamiento apropiado de los ciclos de la secadora requiere temperaturas superiores a 7ºC (45ºF). La secadora se encuentra en un clóset sin la abertura apropiada. Las puertas del armario deben tener aberturas de ventilación en la parte superior e inferior de la puerta. La parte anterior de la secadora necesita un mínimo de 25 mm (1") de espacio y, para la mayoría de las instalaciones, la parte posterior necesita 127 mm (5"). Vea Instrucciones de instalación. La secadora no funciona La puerta no está cerrada por completo. Cerciórese de que la puerta de la secadora esté bien cerrada. La perilla de Start/Stop (Inicio/ Detenga) no se ha colocado en la posición ON. Gire la perilla de Start/Stop (Inicio/Detenga) a la posición ON. No se presionó con firmeza o por suficiente tiempo el botón de Start/ Stop (Inicio/Detenga). Presione la perilla de Start/Stop (Inicio/Detenga) hasta que es cuche el tambor de la secadora moviéndose. Hay un fusible de la casa fundido o se disparó el cortacircuitos. Las secadoras eléctricas utilizan 2 fusibles o cortacircuitos domésticos. El tambor quizás rote pero sin calor. Reemplace ambos fusibles o reposicione el cortacircuitos. Si el problema continúa, llame a un electricista. Fuente de suministro eléctrico. Las secadoras eléctricas requieren un suministro eléctrico de 240 voltios. Verifique con un electricista calificado. Tipo de fusible equivocado. Use un fusible retardador. Sonidos raros La secadora no se utilizó por cierto tiempo. Si la secadora ha estado en desuso por una temporada, podrá oírse un ruido de golpeteo durante los primeros minutos de funcionamiento. Una moneda, un botón o un sujetapapeles está atrapado entre el tambor y la parte frontal o trasera de la secadora. Revise los bordes frontales y posteriores del tambor para verificar si hay objetos pequeños. Limpie los bolsillos antes del lavado. Es una secadora a gas. El chasquido de la válvula de gas es un sonido de funcionamiento normal. No están instaladas las cuatro patas ni la secadora está nivelada de frente hacia atrás ni de lado a lado. La secadora puede vibrar si no está instalada adecuadamente. Vea “Instrucciones de instalación”. La ropa está enredada o hecha un ovillo. Si la carga está hecha un ovillo, ésta rebotará haciendo vibrar a la secadora. Separe los artículos de la carga y reinicie la secadora.

Solución De Problemas

Page 40

40 Pruebe primero las soluciones sugeridas aquí para posiblemente evitar una visita de servicio. Si usted experimenta lo siguiente Causas posibles Solución Sin calor Hay un fusible de la casa fundido o se disparó el cortacircuitos. El tambor quizás rote pero sin calor. Las secadoras eléctricas utilizan 2 fusibles o cortacircuitos domésticos. Reemplace el fusible o reposicione el cortacircuitos. Si el problema continúa, llame a un electricista. Válvula de la línea de suministro cerrada. Para secadoras a gas, asegúrese de que la válvula de la línea de suministro esté abierta. Fuente de suministro eléctrico incorrecto. Las secadoras eléctricas requieren un suministro eléctrico de 240 voltios. Verifique con un electricista calificado. El tiempo del ciclo es demasiado corto El ciclo automático termina muy rápido. Quizás la carga no esté haciendo contacto con las bandas del sensor. Nivele la secadora. Use el Timed Dry (Secado programado) para cargas muy pequeñas. Cambie el ajuste de nivel de sequedad en los ciclos Automatic Dry (Secado automático). Aumentar o disminuir el ajuste de nivel de secado cambiará la cantidad de tiempo de secado en un ciclo. Pelusa en la carga El filtro de pelusa está obstruido. El filtro de pelusa debe ser limpiado antes de cada carga. Manchas en la carga o en el tambor No se usó de modo apropiado el suavizante de telas para secadoras. Agregue las hojas del suavizante de telas para secadora al comienzo del ciclo. Las hojas del suavizante de telas que se agregan a una carga parcialmente seca pueden manchar las prendas. Las manchas en el tambor son causadas por los tintes en las prendas (habitualmente los pantalones de mezclilla). Éstas no se transferirán a otras prendas. Las cargas están arrugadas Se ha cargado la secadora de manera apretada. Seleccione la característica de Wrinkle Control para hacer girar la carga sin calor, para evitar las arrugas. La secadora está apretada. Seque cargas más pequeñas que puedan girar libremente y reducir la formación de arrugas. Olores Ha estado pintando, tiñendo o barnizando recientemente en el área donde se encuentra la secadora. Si es así, ventile el área. Cuando los olores y el humo se hayan ido del área, vuelva a lavar la ropa y luego séquela. La secadora eléctrica se está usando por primera vez. El nuevo elemento calentador eléctrico puede emitir un olor. El olor desaparecerá después del primer ciclo. La carga está demasiado caliente Se han quitado los artículos de lavado de la secadora antes del final del ciclo. Deje que termine el ciclo de Cool Down (Enfriamiento) antes de quitar las prendas de la secadora. La carga se enfría lentamente en todos los ciclos para reducir las arrugas y hacer que la carga sea más fácil de manipular. Es posible que los artículos que se han quitado antes del Cool Down (Enfriamiento) queden muy calientes al tacto. Se usó un ciclo con temperatura alta o se fijó un control separado de temperatura en High (Alta). Seleccione una temperatura más baja y use un ciclo de Automatic Dry (Secado automático). Estos ciclos detectan el nivel de humedad en la carga y se apagan cuando la carga alcanza el grado de sequedad seleccionado. Esto reduce el exceso de secado.

Solución De Problemas

Servicio – America Latina

Para otros países de Latinoamerica, consulte nuestro Certificado de Garantia Latinoamerica y visite nuestra página web de Whirlpool Latinoamerica www.whirlpool-latam.com seleccione su país y luego Menú Atención al Cliente.

Page 41

Page 42

Page 43

Page 44

Page 45

45

Per La Vostra Sicurezza

NON USARE O RIPORRE BENZINA O MATERIALI INFIAMMABILI NELL’APPARECCHIO O NELLE SUE VICINANZE.

NON USARE PRODOTTI SPRAY IN PROSSIMITÀ DELL’APPARECCHIO MENTRE È UN FUNZIONE.

3. Non Modificare L’Apparecchio.

■ ■Non utilizzare l’asciugatrice se sono state usate sostanze chimiche industriali per la pulizia. ■ ■Rimuovere tutti gli oggetti dalle tasche, come accendini e fiammiferi, prima di inserire i capi nell’asciugatrice. ■ ■Prima di dismettere o smaltire l’asciugatrice, rimuovere gli sportelli del vano di asciugatura. ■ ■Non inserire la mano nell’asciugatrice se il tamburo è in movimento. È predisposto un interruttore di sicurezza per lo sportello. ■ ■Non installare o riporre l’asciugatrice in luoghi esposti agli agenti atmosferici. ■ ■Non manomettere i comandi. ■ ■Non continuare a usare l’apparecchio se sembra difettoso. ■ ■Non riparare o sostituire parti dell’asciugatrice o tentare alcuna manutenzione a meno che non sia chiaramente indicato nella Guida all’uso e alla manutenzione. Le riparazioni e la manutenzione devono essere eseguite esclusivamente da personale di assistenza competente. ■ ■Non utilizzare ammorbidenti per tessuti per eliminare l’elettricità statica a meno che non siano consigliati dal fabbricante dell’ammorbidente o del prodotto. Seguire le istruzioni del fabbricante. ■ ■Pulire il filtro pelucchi prima o dopo ogni carico. Non mettere in funzione l’asciugatrice senza il filtro pelucchi. ■ ■Mantenere pulita l’area intorno allo sfiato e alla presa dell’aria, nonché le aree circostanti, eliminando pelucchi, polvere e sporcizia. ■ ■L’interno dell’asciugatrice e il tubo di sfiato devono esser puliti periodicamente da personale di assistenza qualificato. ■ ■Vedere le istruzioni di installazione per la messa a terra. ■ ■Non asciugare in asciugatrice capi che non siano stati lavati. ■ ■La parte finale di un ciclo di asciugatura non utilizza calore (ciclo di raffreddamento), per assicurare che i capi siano lasciati a una temperatura che non li danneggi. ■ ■Capi in gommapiuma (schiuma di lattice) cuffie per doccia, tessuti impermeabili, articoli con fodera gommata e indumenti o cuscini con imbottitura di gommapiuma devono essere asciugati appesi. ■ ■Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da personale di assistenza o da una persona con qualifica analoga per evitare rischi. AVVERTENZA: non arrestare mai l’asciugatrice prima del termine del ciclo di asciugatura, salvo se si estraggono velocemente tutti i capi e li si stende per disperdere il calore.

Istruzioni Importanti Per La Sicurezza

AVVERTENZA: Per ridurre il rischio di incendio, scossa elettrica o lesioni alle persone durante l’uso dell’asciugatrice, prendere le dovute precauzioni di base, tra cui:

Conservare Queste Istruzioni

■ ■Leggere tutte le istruzioni prima di usare l’asciugatrice. ■ ■Mantenere una distanza minima di 100 mm (4”) tra il lato posteriore dell’asciugatrice e la parete. ■ ■La messa in funzione dell’apparecchio può influenzare la messa in funzione di altri tipi di apparecchio che attingono l’aria per la combustione sicura dallo stesso locale. Deve essere presente un’aerazione adeguata che permetta la sostituzione dell’aria consumata ed eviti che i gas derivanti da altri apparecchi che bruciano altri carburanti, incluse fiamme libere, rifluiscano nell’ambiente durante l’utilizzo dell’asciugatrice a tamburo. In caso di dubbio consultare i produttori degli apparecchi. ■ ■Non ostruire la presa d’aria dell’asciugatrice (vedere le Istruzioni di installazione per gli spazi liberi minimi). ■ ■Non inserire nell’asciugatrice capi che siano stati esposti a oli da cucina. I capi sporchi di olio possono prendere fuoco in modo spontaneo, specialmente se esposti a sorgenti di calore, come nell’asciugatrice. Questi capi si riscaldano a causa di una reazione di ossidazione nell’olio. L’ossidazione genera calore. Se il calore non riesce a disperdersi i capi possono riscaldarsi al punto di incendiarsi. Per ridurre il rischio di incendio dovuto a carichi contaminati, la parte finale del ciclo di asciugatura viene eseguito senza calore (periodo di raffreddamento). Evitare di arrestare l’asciugatrice prima del termine del ciclo di asciugatura, salvo se si estraggono velocemente tutti i capi e li si allarga per disperdere il calore. Quando i capi contaminati con olio sono ammucchiati, impilati o riposti possono impedire la dispersione del calore e creare un rischio di incendio. ■ ■Se è inevitabile asciugare in asciugatrice capi sporcati con sostanze come olio da cucina, acetone, alcol, benzina, kerosene, smacchiatori, acquaragia, cere e deceranti o che sono stati contaminati con prodotti per capelli, è necessario lavarli in acqua molto calda con una quantità di detergente aggiuntiva prima di essere asciugati in asciugatrice. Questi capi possono sprigionare vapori che potrebbero incendiarsi o esplodere. Il lavaggio sopra descritto riduce ma non elimina il rischio. ■ ■Questo apparecchio non è destinato all’uso da parte di persone, inclusi bambini di età inferiore a 8 anni, con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenze inadeguate, a meno che non siano sorvegliati o abbiano ricevuto istruzioni relative all’uso dell’apparecchio da parte delle persone responsabili della loro sicurezza. ■ ■La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini senza la supervisione di un adulto. ■ ■Sorvegliare i bambini affinché non giochino con l’apparecchio. ■ ■Tenere i bambini di età inferiore a 3 anni lontano dall’apparecchio a meno che non siano direttamente sorvegliati.

Page 46

46

Controllo Del Sistema Di Sfiato Per Il Corretto Flusso Dell’Aria

Uso Dei Cicli Di Asciugatura Automatica Per Una Migliore Cura Dei Tes

Suti E Per Risparmiare Energia

Modelli

3Lmedc315Fw

3Lmedc415Fw

4Kmedc215Fw

4Kmedc315Fw

4Kmedc415Fw

4Kmedc425Fw

Tensione nominale

220–240 V 2N~

Frequenza nominale 50 Hz 60 Hz Corrente nominale 20 Amps 20 Amps Capacità lenzuola asciutte (massima) 15 kg (33 lb) 15 kg (33 lb) Capacità IEC 7 kg (15 lb) 7 kg (15 lb) Altezza 1067 mm (42") 1067 mm (42") Larghezza 737 mm (29") 737 mm (29") Profondità 706 mm (2713⁄16") 706 mm (2713⁄16")

Specifiche

Gli apparecchi sono commercializzati in varie regioni con indicazioni diverse per misurare la capacità. Di seguito sono riportati alcuni formati di misurazione validi pubblicati sul prodotto: Capacità lenzuola asciutte: misura di peso che corrisponde alle dimensione massima del carico che può essere introdotto nell’asciugatrice. Capacità IEC: misura di capacità che corrisponde alla quantità massima di lenzuola e tessili asciutti, dichiarata dal produttore, che può essere trattata in uno specifico ciclo. Flusso dell’aria corretto Oltre al calore, le asciugatrici hanno bisogno di un corretto flusso dell’aria per asciugare efficientemente il bucato. Un’areazione appropriata riduce i tempi di asciugatura e migliora il risparmio di energia. Vedere le istruzioni di installazione. Il tubo di sfiato applicato all’asciugatrice svolge un ruolo essenziale per il corretto flusso dell’aria. Le chiamate all’assistenza riconducibili a un sistema di aerazione inappropriato non sono coperte dalla garanzia e saranno a carico del cliente, indipendentemente da chi ha installato l’asciugatrice. Per mantenere un corretto flusso dell’aria: Corretto Ottimale ■ ■ Pulire il filtro pelucchi prima di ogni carico. ■ ■ Sostituire gli elementi di sfiato in plastica o lamina sottile con tubi in materiale rigido e pesante di 102 mm (4 poll.) di diametro. ■ ■ 4" 102 mm Utilizzare tubi di sfiato della minor lunghezza possibile. ■ ■ Non utilizzare più di 4 gomiti a 90° nel tubo di sfiato, ogni piega e curva riducono il flusso dell’aria. ■ ■ Rimuovere pelucchi e sporcizia dalla cappa dello sfiato. ■ ■ Rimuovere i pelucchi da tutta la lunghezza del tubo di sfiato almeno ogni due anni. Dopo aver completato la pulizia, seguire scrupolosamente le istruzioni di installazione in dotazione con l’asciugatrice per il controllo finale del prodotto. ■ ■ Tenere sgombra l’area davanti all’asciugatrice. I cicli asciugatura automatica dell’asciugatrice consentono il massimo risparmio energetico e una migliore cura dei tessuti. Durante i cicli di asciugatura automatica vengono rilevati la temperatura dell’aria di asciugatura o il livello di umidità nel carico. La rilevazione viene effettuata durante tutto il ciclo di asciugatura e l’asciugatrice si spegne quando il carico raggiunge il livello di asciugatura selezionato. Con i cicli di asciugatura a tempo, l’asciugatrice funziona per il periodo di tempo impostato e, se viene selezionato un tempo di asciugatura eccessivo, si possono a volte verificare restringimento, spiegazzamento ed elettricità statica. Utilizzare l’asciugatura a tempo per carichi occasionali che necessitano di un tempo di asciugatura più lungo o quando si utilizza la griglia di asciugatura.

Page 47

Page 48

48 I cicli e le impostazioni variano in base al modello. NOTA: le certificazioni energetiche per i modelli a gas ed elettrici di Maytag si basano sul ciclo Timed Dry con la temperatura impostata al massimo. I valori predefiniti di fabbrica di Sensor Dry (Asciugatura con sensore), Automatic Dry (Asciugatura automatica), Normal cycle (Ciclo normale), Low heat (Bassa temperatura), Wrinkle Shield (Antipiega) non sono stati utilizzati.

Guida Ai Cicli - Cicli Automatic Dry

Guida Ai Cicli - Cicli Timed Dry

I cicli e le impostazioni variano in base al modello. TIMED DRY - L’asciugatrice entra in funzione per il tempo specificato sul comando. NOTA: se i carichi non sembrano asciutti come previsto, la volta successiva che si asciuga un carico simile selezionare More Dry (Più asciutto). Se i carichi sembrano più asciutti del previsto, la volta successiva che si asciuga un carico simile selezionare Less Dry (Meno asciutto). Impostazione della temperatura di asciugatura Se l’asciugatrice dispone di più impostazioni per la temperatura: l’impostazione di temperatura alta è indicata per asciugare capi pesanti come asciugamani e abiti da lavoro. L’impostazione di temperatura da bassa a media è indicata per asciugare capi di peso medio o leggeri, come lenzuola, camicette, vestiti, biancheria intima, tessuti non stiro e alcuni tipi di maglie. Usare l’impostazione aria fredda per asciugare gommapiuma, gomma, plastica o tessuti sensibili al calore. Asciugare appesi i tessuti accoppiati o laminati. NOTA: in caso di dubbi sulle temperature di asciugatura per i vari carichi, fare riferimento alle indicazioni sull’etichetta di lavaggio. Capi da asciugare: Ciclo: Temperatura Opzioni disponibili Dettagli ciclo Jeans, abiti da lavoro robusti, asciugamani More Dry (Più asciutto) Normal (Normale) o Energy Preferred (Eco) High (Alta) Wrinkle Control/ Wrinkle Prevent (Antipiega) Temperatura Cycle Signal (Segnale fine ciclo) I cicli di asciugatura automatica offrono la miglior asciugatura nel tempo più breve. Il tempo di asciugatura varia in base al tipo di tessuto, alle dimensioni del carico e all’impostazione del livello di asciugatura. Selezionare una temperatura di asciugatura in base ai tessuti del carico. In caso di dubbi su quale temperatura scegliere per il carico, selezionare l’impostazione più bassa invece che la più alta. Abiti da lavoro, tessuti di peso medio, lenzuola Normal (Normale) o Energy Preferred (Eco) Medium (Media) Wrinkle Control/ Wrinkle Prevent (Antipiega) Temperature (Temperatura) Cycle Signal (Segnale fine ciclo) Capi informali, camicie, pantaloni, capi leggeri, sintetici, delicati, indumenti per lo sport Delicate (Delicato) o Less Dry (Meno asciutto) Normal (Normale) o Energy Preferred (Eco) Low (Bassa) Wrinkle Control/ Wrinkle Prevent (Antipiega) Temperatura Cycle Signal (Segnale fine ciclo) Capi da asciugare: Ciclo: Temperatura Opzioni disponibili Dettagli ciclo Capi grandi o pesanti come asciugamani spessi o accappatoi Heavy Dry (Asciugatura forte) Qualsiasi Temperatura Scegliere High (Alta) per asciugare carichi grandi o pesanti. Tutti i carichi Damp Dry (Umido)/ Freshen Up (Rinfresca) Qualsiasi Temperatura Asciuga i capi lasciandoli leggermente umidi, è indicato per capi che non richiedono un ciclo di asciugatura completa. Gomma, plastica, tessuti sensibili al calore Air Fluff/ Air Dry (Arieggiatura) No Heat (Aria fredda) Temperatura Asciugatura ad aria fredda.

Page 49

Page 50

Page 51

Page 52

Page 53

53

Risoluzione Dei Problemi

Provare le soluzioni indicate di seguito prima di contattare l’assistenza. Problema Cause possibili Soluzione I capi non sono abbastanza asciutti, i tempi di asciugatura sono troppo lunghi Il filtro pelucchi o l’alloggiamento del filtro pelucchi sono ostruiti dai pelucchi. Pulire il filtro pelucchi prima di ogni carico. Pulire l’area in cui è alloggiato il filtro pelucchi, secondo necessità. Usare un aspirapolvere per rimuovere delicatamente i pelucchi accumulati all’esterno del filtro pelucchi. È stato selezionato il ciclo Air Fluff/Air Dry o la temperatura No Heat. Selezionare il ciclo appropriato per il tipo di capi da asciugare. Vedere “Guida ai cicli”. Carico troppo voluminoso o pesante per essere asciugato rapidamente. Separare il carico per lasciarlo girare liberamente. Tubo di scarico o cappa del tubo di sfiato esterno intasato di pelucchi che impediscono la circolazione dell’aria. Far funzionare l’asciugatrice per 5–10 minuti. Tenere una mano sotto la cappa del tubo di scarico esterna per controllare se l’aria circola. Se non vi è circolazione dell’ aria, pulire il tubo di sfiato dai pelucchi o sostituirlo con un tubo di metallo pesante o metallo flessibile. Controllare che il tubo di sfiato non sia schiacciato o piegato. Vedere le istruzioni di installazione. Fogli di ammorbidente per tessuti che bloccano la griglia. Usare solo un foglio di ammorbidente e usarlo una sola volta. Lunghezza errata del tubo di sfiato. Controllare che il tubo di sfiato non sia troppo lungo e che non compia troppe curve. Se il tubo di sfiato è lungo i tempi di asciugatura aumentano. Controllare che il tubo di sfiato non sia schiacciato o piegato. Vedere le istruzioni di installazione. Dimensione errata del tubo di sfiato. Usare elementi di sfiato del diametro di 102 mm (4 poll.). L’asciugatrice si trova in un locale con temperatura al di sotto dei 7ºC (45ºF). Per il corretto funzionamento dei cicli dell’asciugatrice sono necessarie temperature superiori a 7ºC (45ºF). L’asciugatrice si trova in uno sgabuzzino senza aperture appropriate. Le porte dello sgabuzzino devono avere aperture per l’aerazione nella parte superiore e inferiore. Deve essere lasciato uno spazio minimo di 25 mm (1 poll.) davanti alla asciugatrice e, nella maggior parte delle installazioni, uno spazio di 127 mm (5 poll.) sul lato posteriore. Vedere le istruzioni di installazione. L’asciugatrice non parte Lo sportello non è completamente chiuso. Assicurarsi che lo sportello dell’asciugatrice sia chiuso completamente. La manopola Start/Stop non è su ON. Portare la manopola Start/Stop su ON. La manopolaStart/Stop non è stata premuta a fondo o abbastanza a lungo. Tenere premuta la manopola Start/Stop fino a quando si sente il rumore del tamburo dell’asciugatrice che si muove. È bruciato il fusibile o è scattato l’interruttore di circuito. L’asciugatrice elettrica è dotata di 2 fusibili o interruttori di circuito. Il tamburo gira ma non arriva aria calda. Sostituire entrambi i fusibili o resettare l’interruttore di circuito. Se il problema persiste, rivolgersi a un elettricista. Alimentazione elettrica errata. Le asciugatrici elettriche funzionano a un’alimentazione di 240 V. Verificare rivolgendosi a un elettricista qualificato. Tipo di fusibile errato. Usare un fusibile ritardato. Rumori anomali L’asciugatrice è rimasta inutilizzata a lungo. Se l’asciugatrice è rimasta inutilizzata a lungo, si potrebbe sentire un rumore battente per i primi minuti di funzionamento. Potrebbe essere rimasta una moneta, un bottone o un fermaglio tra il tamburo e la parte anteriore o posteriore dell’asciugatrice. Controllare se vi sono piccoli oggetti sui bordi anteriore e posteriore del tamburo. Vuotare tutte le tasche prima del bucato. È un asciugatrice a gas. Il ticchettare della valvola del gas è un normale rumore di funzionamento. Non sono stati installati i 4 piedini oppure l’asciugatrice non è messa in piano. Se non è installata correttamente, l’asciugatrice può vibrare. Vedere le istruzioni di installazione. I capi sono annodati o appallottolati. Se il carico è appallottolato, rimbalza facendo vibrare l’asciugatrice. Separare i capi del carico e riavviare l’asciugatrice.

Page 54

54

Risoluzione Dei Problemi

Provare le soluzioni indicate di seguito prima di contattare l’assistenza. Problema Cause possibili Soluzione Aria fredda È bruciato il fusibile o è scattato l’interruttore di circuito. Il tamburo gira ma non arriva aria calda. L’asciugatrice elettrica è dotata di 2 fusibili o interruttori di circuito. Sostituire entrambi i fusibili o resettare l’interruttore di circuito. Se il problema persiste, rivolgersi a un elettricista. La valvola della conduttura di alimentazione non è aperta. Per le asciugatrici a gas, controllare che sia aperta la valvola della conduttura di alimentazione del gas. Alimentazione elettrica errata. Le asciugatrici elettriche funzionano a un’alimentazione di 240 V. Verificare rivolgendosi a un elettricista qualificato. Tempo di ciclo troppo breve Il ciclo automatico è finito presto. È possibile che il carico non tocchi le strisce dei sensori. Mettere l’asciugatrice in piano. Usare l’asciugatura a tempo per i carichi molto piccoli. Cambiare l’impostazione del livello di asciugatura sui cicli di asciugatura automatica. Se si aumenta o si diminuisce l’impostazione del livello di asciugatura, il tempo del ciclo di asciugatura varia. Pelucchi nel carico Il filtro pelucchi è ostruito. Il filtro pelucchi deve essere pulito prima di ogni carico. Macchie sul carico o sul tamburo Utilizzo errato dell’ammorbidente per tessuti nell’asciugatrice. Aggiungere i fogli di ammorbidente per tessuto nell’asciugatrice all’inizio del ciclo. Se si aggiungono i fogli di ammorbidente per tessuto a un carico parzialmente asciutto, i capi si possono macchiare. Le macchie sul tamburo sono causate dalle tinture degli indumenti (di solito dei jeans). Non macchiano gli altri indumenti. Il carico è spiegazzato Il carico non è stato rimosso dall’asciugatrice alla fine del ciclo. Selezionare la funzione Wrinkle Shield per far ruotare il carico senza calore ed evitare lo spiegazzamento. Asciugatrice troppo piena. Asciugare carichi più piccoli che possono girare liberamente per ridurre la formazione di pieghe. Odori Sono stati eseguiti di recente lavori di tinteggiatura, coloritura o verniciatura nell’area in cui si trova l’asciugatrice. In tal caso areare il locale. Quando gli odori o i fumi sono spariti dall’area, lavare di nuovo e asciugare il bucato. L’asciugatrice è stata usata per la prima volta. La resistenza elettrica nuova emana un odore caratteristico, che sparisce dopo il primo ciclo di asciugatura. Il carico è troppo caldo Capi rimossi dall’asciugatrice prima della fine del ciclo. Attendere il completamento del ciclo di raffreddamento prima di rimuovere la biancheria di asciugatura. Tutti i cicli vengono raffreddati lentamente affinché i capi risultino meno spiegazzati e sia più facile maneggiarli. I capi rimossi prima del raffreddamento sono molto caldi. È stato utilizzato un ciclo ad alta temperatura o un comando di temperatura separato è stato impostato su un valore Hight (Alto). Selezionare una temperatura più bassa e usare un ciclo di asciugatura automatico. Questi cicli rilevano la temperatura o il livello di umidità del carico e si arrestano quando il carico ha raggiunto il livello di asciugatura selezionato. In questo modo si riduce l’asciugatura eccessiva.

Page 55

Page 56

Page 57

Page 58

58

Sicherheitshinweise

LAGERN UND VERWENDEN SIE KEIN BENZIN, GAS ODER ANDERE ENTFLAMMBARE STOFFE IN DER NÄHE DIESES GERÄTS

Oder Anderer Geräte.

VERSPRÜHEN SIE KEINE SPRAYS IN DER NÄHE DIESES GERÄTS, WENN ES IN BETRIEB IST.

3. An Diesem Gerät Dürfen Keine Modifikationen Vorgenommen Werden.

■ ■Der Trockner darf nicht benutzt werden, wenn industrielle Chemikalien für die Reinigung benutzt wurden. ■ ■Leeren Sie vor dem Trockengang alle Taschen und nehmen Sie alle Gegenstände heraus, besonders Feuerzeuge und Streichhölzer. ■ ■Bevor der Trockner außer Betrieb genommen oder entsorgt wird, entfernen Sie die Türen zum Trockenraum. ■ ■Greifen Sie nicht in den Trockner, wenn sich die Trommel bewegt. Zu Ihrer Sicherheit ist ein Türschalter verbaut. ■ ■Der Trockner darf an keinem Ort aufgestellt werden, an dem er Witterungseinflüssen ausgesetzt ist. ■ ■Nehmen Sie keine Veränderungen an den Bedienelementen vor. ■ ■Benutzen Sie dieses Gerät nicht weiter, wenn es defekt zu sein scheint. ■ ■Reparieren Sie den Trockner nicht selbst und tauschen Sie keine Teile aus, wenn dies in der Bedienungsanleitung und in der Pflegeanleitung nicht ausdrücklich angegeben ist. Reparaturen und Kundendienst dürfen nur von kompetentem Servicepersonal durchgeführt werden. ■ ■Benutzen Sie keine Weichspüler und keine Produkte, welche die Statik eliminieren, es sei denn, es wird vom Hersteller des Weichspülers oder Produkts ausdrücklich empfohlen. Befolgen Sie deren Anweisungen. ■ ■Reinigen Sie vor bzw. nach jedem Trockengang das Fusselsieb des Trockners. Der Trockner darf nur mit eingesetztem Fusselsieb in Betrieb genommen werden. ■ ■Der Bereich um die Aus- und Einlassöffnungen und die umgebenden Bereiche müssen stets von Fusseln-, Staub- und Schmutzansammlungen befreit sein. ■ ■Der Innenraum des Trockners und das Abluftsystem sollten regelmäßig durch qualifiziertes Kundendienstpersonal gereinigt werden. ■ ■Weitere Informationen zu den Erdungsanforderungen finden Sie in den Installationsanweisungen. ■ ■Trocknen Sie in diesem Trockner keine ungewaschenen Textilien. ■ ■Der letzte Teil des Trocknungsvorgangs erfolgt ohne Hitze (Abkühlzyklus), um sicherzustellen, dass die Teile bei einer Temperatur bleiben, die eine Beschädigung ausschließt. ■ ■Teile aus Schaumstoff (Latex), Duschhauben, wasserdichte Textilien, gummierte Artikel und Kleider oder Kopfkissen, die Schaumstoffpads enthalten, dürfen nur auf der Wäscheleine getrocknet werden. ■ ■Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder von einer empfohlenen Kundendienststelle bzw. von ähnlich geschultem Fachpersonal ausgetauscht werden, um Gefahren zu vermeiden. ACHTUNG: Halten Sie einen Trocknungsvorgang nur dann verfrüht vor dem Ende an, wenn Sie dann sofort alle Teile herausnehmen und einzeln so legen/hängen, dass die Hitze entweichen kann.

Wichtige Sicherheitshinweise

ACHTUNG: Um das Risiko von Brand, Elektroschock oder Verletzungen von Personen beim Gebrauch des Trockners zu verringern,befolgen Sie die grundlegenden Sicherheitsvorschriften einschließlich der Folgenden:

Bitte Bewahren Sie Diese Bedienungsanleitung Auf

■ ■Lesen Sie vor dem ersten Gebrauch dieses Trockners alle Anweisungen durch. ■ ■Zwischen der Rückseite des Trockners und allen Wänden muss ein Mindestabstand von 100 mm (4 Zoll) eingehalten werden. ■ ■Der Betrieb dieses Geräts kann den Betrieb anderer Gerätetypen beeinträchtigen, deren Luftversorgung für eine sichere Verbrennung aus dem gleichen Raum erfolgt. Beim Betrieb des Trockners muss eine ausreichende Raumbelüftung vorhanden sein für den Austausch der verbrauchten Luft und damit für das Vermeiden eines Rückstroms der Gase zurück in den Raum durch Geräte, die andere Treibstoffe verbrennen, einschließlich offener Feuer. Bitte wenden Sie sich bei Fragen an die Gerätehersteller. ■ ■Die Belüftungsversorgung zum Trockner darf nicht blockiert werden (Näheres zu den Mindestabständen siehe die Installationsanweisung). ■ ■Trocknen Sie in Ihrem Trockner keine Textilien, die mit Speiseölen in Berührung gekommen sind. Textilien mit Ölflecken können sich spontan entzünden, besonders dann, wenn sie Wärmequellen ausgesetzt sind wie in einem Trockner. Die warm gewordenen Textilien verursachen im Öl eine Oxidationsreaktion. Oxidation erzeugt Hitze. Wenn die Hitze nicht entweichen kann, können die Teile so heiß werden, dass sie Feuer fangen. Um das Brandrisiko durch eine verunreinigte Beladung zu reduzieren, erfolgt der abschließende Teil des Trocknungsvorgangs ohne Hitze (Zeit zum Abkühlen). Halten Sie einen Trocknungsvorgang nur dann verfrüht vor dem Ende an, wenn Sie dann sofort alle Teile herausnehmen und einzeln so legen/hängen, dass die Hitze entweichen kann. Werden Textilien mit Ölflecken aufgehäuft, gestapelt oder gemeinsam gelagert, kann die Hitze nicht entweichen, und es entsteht Brandgefahr. ■ ■Wenn es unvermeidlich ist, dass im Trockner Teile getrocknet werden müssen, die mit Substanzen wie Speiseöl, Azeton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin, Wachs und Wachsentferner verschmutzt oder durch Haarpflegeprodukte verunreinigt sind, dann sollten sie vor dem Trocknen im Trockner in heißem Wasser mit einer Zusatzmenge Waschmittel gewaschen werden. Diese Substanzen können Dämpfe abgeben, die sich entzünden oder explodieren können. Dieser Waschgang reduziert die Gefahr, eliminiert sie aber nicht. ■ ■Dieses Gerät darf von Personen (einschließlich Kindern unter 8 Jahren) mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person benutzt werden. ■ ■Die Reinigung und Pflege des Geräts darf von Kindern nicht ohne Aufsicht durchgeführt werden. ■ ■Kinder müssen beaufsichtigt werden, sodass sie nicht mit dem Gerät spielen können. ■ ■Kinder unter 3 Jahren dürfen das Gerät nur unter ständiger Überwachung bedienen.

Page 59

Page 60

60

Überprüfen Des Abluftsystems Auf Gute Luftzirkulation

Ausreichender Luftstrom Für effizientes Wäschetrocknen benötigen Trockner nicht nur Wärme, sondern auch einen ausreichend starken Luftstrom. Durch einwandfreie Belüftung können Sie die Trockendauer verringern und Energie sparen. Siehe die Installationsanleitung. Das mit dem Trockner verbundene Abluftsystem spielt dabei eine wichtige Rolle. Wenn Sie aufgrund unsachgemäßer Belüftung den Kundendienst in Anspruch nehmen müssen, fallen die Kosten nicht unter die Garantie und sind unabhängig vom Installateur des Trockners vom Kunden zu tragen. Brandgefahr Verwenden Sie einen Abluftkanal aus stabilem Metall. Verwenden Sie keinen Abluftkanal aus Kunststoff. Verwenden Sie keinen Abluftkanal aus Metallfolie. Befolgen Sie unbedingt diese Anweisungen. Andernfalls besteht die Gefahr tödlicher Verletzungen oder Brandgefahr.

Achtung

So stellen Sie einen ausreichenden Luftstrom sicher: Gut Besser

Automatische Trockenprogramme Für Textilschonendes Trock

Nen Und Energiesparen

■ ■ Reinigen Sie das Flusensieb vor jedem Trockengang. ■ ■ Ersetzen Sie einen Abluftkanal aus Kunststoff- oder Folienmaterial durch einen Abluftkanal aus stabilem, starren Material mit 102 mm Durchmesser. ■ ■ 4" 102 mm Verwenden Sie einen möglichst kurzen Abluftkanal. ■ ■ Das Abluftsystem darf nicht mehr als vier Biegungen mit maximal 90° aufweisen. Jede Biegung verringert den Luftstrom. ■ ■ Entfernen Sie Flusen und Verschmutzungen von der Abluftabdeckung. ■ ■ Entfernen Sie mindestens alle 2 Jahre die Flusen entlang des gesamten Abluftsystems. Prüfen Sie nach der Reinigung das Gerät. Gehen Sie dazu wie in der Installationsanleitung zum Trockner erläutert vor. ■ ■ Lassen Sie den Platz vor dem Trockner frei. Mit den Automatic Dry-Programmen können Sie am meisten Energie sparen und die Textilien besonders schonend trocknen. Bei Automatic Dry-Programmen werden Lufttemperatur und Feuchtigkeitsgrad der Wäsche erkannt. Die Ermittlung dieser Werte erfolgt während des Trockenprogramms immer wieder. Der Trockner schaltet sich aus, sobald die Wäsche die gewünschte Trockenheit erreicht hat. Mit Timed Dry läuft der Trockner die eingestellte Zeit lang. Aufgrund einer zu starken Trocknung der Wäsche kann es manchmal zum Einlaufen von Kleidungsstücken, zu Knitterbildung und statischer Aufladung kommen. Verwenden Sie Timed Dry für feuchte Wäsche, die noch etwas länger getrocknet werden soll, oder zum Vortrocknen von Wäsche, die Sie auf dem Wäscheständer trocknen wollen.

Page 61

Page 62

62 Nicht alle Modelle verfügen über alle Programme und Einstellungen. HINWEIS: Energie-Zertifizierungen für die Maytag Gas und Elektromodelle basieren auf dem zeitgesteuerten Trocknungsprogramm (Timed Dry cycle) mit der Maximalen Trocknungstemperatureinstellung (Maximum drying temperatur). Die Standardeinheiten von Sensor Dry, Automatic Dry, Normal cycle, Low heat, Wrinkle Shield wurden nicht verwendet.

Programmleitfaden – Automatic Dry-Programme

Programmleitfaden – Timed Dry-Programme

Nicht alle Modelle verfügen über alle Programme und Einstellungen. TIMED DRY (zeitgesteuertes Trocknen) – Der Trockner ist die eingestellte Zeit lang in Betrieb. HINWEIS: Wenn Ihnen die Wäsche nicht trocken genug erscheint, wählen Sie das nächste Mal bei ähnlicher Wäsche More Dry. Wenn Ihnen die Wäsche zu trocken erscheint, wählen Sie das nächste Mal bei ähnlicher Wäsche Less Dry. Einstellen der Temperatur beim Trocknen Wenn der Trockner über mehrere Temperatureinstellungen verfügt: Die Temperatureinstellung High können Sie für schwere Wäschestücke wie Handtücher und Arbeitskleidung verwenden. Die Temperatureinstellungen Low bis Medium eignen sich für das Trocknen mittelschwerer Textilien wie Laken, Blusen, Kleider, Unterwäsche, bügelfreier Textilien und mancher Trikotagen. Verwenden Sie die Einstellung No Heat (ohne Wärme) für Schaumstoff, Gummi, Kunststoff oder hitzeempfindliche Textilien. Vliesstoffe, Verbundtextilien, gebondete, beschichtete oder laminierte Textilien sollten Sie auf der Wäscheleine trocknen. HINWEIS: Wenn Sie hinsichtlich der Trockentemperaturen verschiedener Kleidungsstücke nicht sicher sind, lesen Sie die Anweisungen auf den Pflegeetiketten. Zu trocknende Wäsche: Programm: Temperatur: Verfügbare Optionen: Programmdetails: Jeans, robuste Arbeitskleidung, Handtücher More Dry Normal oder Energy Preferred High (Hoch) Wrinkle Control/ Wrinkle Prevent (Vermeidung von Faltenbildung) Temperature (Temperatur) Cycle Signal (Akustisches Signal) Mit der Programmautomatik erzielen Sie in der kürzestmöglichen Zeit eine optimale Trocknung. Die Trockendauer hängt vom Textiltyp, der Wäschemenge und der Trockenheitseinstellung ab. Wählen Sie eine für die Wäschestücke geeignete Trockentemperatur aus. Wählen Sie im Zweifelsfall immer die niedrigere statt der höheren Einstellung. Arbeitskleidung, mittelschwere Textilien, Laken Normal oder Energy Preferred Medium (Mittel) Wrinkle Control/ Wrinkle Prevent (Vermeidung von Faltenbildung) Temperature (Temperatur) Cycle Signal (Akustisches Signal) Legere Kleidung, Hemden, Hosen, leichte Kleidungsstücke, Synthetik, Feinwäsche, Sportkleidung Delicate oder Less Dry Normal oder Energy Preferred Low (Niedrig) Wrinkle Control/ Wrinkle Prevent (Vermeidung von Faltenbildung) Temperature (Temperatur) Cycle Signal (Akustisches Signal) Zu trocknende Wäsche: Programm: Temperatur: Verfügbare Optionen: Programmdetails: Große oder schwere Wäschestücke wie dicke Handtücher oder Bademäntel Heavy Dry Beliebig Temperature (Temperatur) Wählen Sie High bei großen oder schweren Wäschestücken. Beliebige Textilien Damp Dry/ (Bügeltrocken) Freshen Up (Auffrischen) Beliebig Temperature (Temperatur) Für Wäschestücke, die feucht bleiben sollen oder kein vollständiges Trockenprogramm erfordern. Gummi, Kunststoff, hitzeempfindliche Textilien Air Fluff/ (Luftig machen) Air Dry (Lufttrocknen) No Heat (ohne Wärme) Temperature (Temperatur) Trocknen ohne Wärme.

Page 63

Page 64

Page 65

Page 66

Page 67

67

Störungsbehebung

Versuchen Sie zunächst, das Problem mit den hier angegebenen Abhilfemaßnahmen zu beheben, um die Kosten für den Kundendienst zu sparen. Symptom Mögliche Ursachen Lösung Kleidungsstücke trocknen nicht ausreichend, Trockendauer zu lang Das Flusensieb oder der Bereich um das Flusensieb ist mit Flusen verstopft. Reinigen Sie das Flusensieb vor jedem Trockengang. Reinigen Sie gegebenenfalls den Bereich um das Flusensieb. Entfernen Sie mit einem Staubsauger behutsam alle Flusen, die sich außerhalb des Flusensiebs angesammelt haben. Das Programm Air Fluff/Air Dry oder die Temperatureinstellung No Heat wurde ausgewählt. Wählen Sie das geeignete Programm für die zu trocknenden Kleidungsstücke aus. Siehe „Programmleitfaden“. Für eine schnelle Trocknung befinden sich zu viele und zu schwere Wäschestücke im Trockner. Nehmen Sie einige Stücke heraus, so dass sich die Wäsche locker umherwälzen lässt. Der Abluftkanal oder die äußere Abluftabdeckung ist mit Flusen verstopft, was den Luftstrom behindert. Lassen Sie den Trockner 5–10 Minuten laufen. Halten Sie die Hand unter die äußere Abluftabdeckung und prüfen Sie, ob Luft austritt. Wenn Sie keinen Luftstrom spüren, reinigen Sie das Abluftsystem von Flusen oder ersetzen Sie den Abluftkanal durch einen Abluftkanal aus stabilem oder flexiblem Metall. Stellen Sie sicher, dass der Kanal nicht gequetscht oder geknickt ist. Siehe die Installationsanleitung. Trocknertücher blockieren das Gitter. Verwenden Sie immer nur ein Trocknertuch und verwenden Sie es nur einmal. Abluftkanal zu lang, gequetscht oder geknickt. Stellen Sie sicher, dass der Abluftkanal nicht zu lang ist oder zu viele Biegungen aufweist. Bei einem langen Abluftkanal verlängert sich die Trockendauer. Stellen Sie sicher, dass der Kanal nicht gequetscht oder geknickt ist. Siehe die Installationsanleitung. Abluftkanal mit ungeeignetem Durchmesser. Achten Sie auf einen Durchmesser von 102 mm. Der Trockner befindet sich in einem Raum mit Temperaturen unter 7 ºC. Für den einwandfreien Betrieb der Trockenprogramme sind Temperaturen über 7 ºC erforderlich. Der Trockner befindet sich in einem Schrank oder einer Kammer ohne angemessene Lüftungsöffnungen. Die Schrank- oder Kammertür muss oben und unten Lüftungsöffnungen haben. Vor dem Trockner müssen mindestens 25 mm Platz frei sein und in der Regel sind an der Rückseite des Trockners 127 mm erforderlich. Siehe die Installationsanleitung. Trockner funktioniert nicht Die Tür ist nicht vollständig geschlossen. Stellen Sie sicher, dass die Tür vollständig geschlossen ist. Der Knopf START/STOP wurde nicht auf ON gestellt. Stellen Sie den Knopf START/STOP auf ON. Der Knopf START/STOP wurde nicht fest oder lange genug gedrückt. Halten Sie den Knopf START/STOP gedrückt, bis die Bewegung der Trocknertrommel zu hören ist. Eine Haushaltssicherung ist durchgebrannt oder ein Trennschalter wurde ausgelöst. Elektrotrockner sind mit 2 Haushaltssicherungen oder Trennschaltern abgesichert. Möglicherweise dreht sich die Trommel, aber der Trockner erzeugt keine Wärme. Tauschen Sie beide Sicherungen aus oder schalten Sie den Trennschalter wieder ein. Bleibt das Problem bestehen, wenden Sie sich bitte an einen Elektriker. Falsche Stromversorgung. Für Elektrotrockner ist eine Stromversorgung mit 240 Volt erforderlich. Wenden Sie sich an einen qualifizierten Elektriker. Falscher Sicherungstyp. Verwenden Sie eine träge Sicherung. Ungewöhnliche Geräusche Der Trockner wurde längere Zeit nicht benutzt. Wenn der Trockner längere Zeit nicht benutzt wurde, kann in den ersten Minuten des Betriebs ein Klopfen zu hören sein. Eine Münze, ein Knopf oder eine Büroklammer ist zwischen die Trommel und die Vorder- oder Rückseite des Trockners gelangt. Prüfen Sie den vorderen und hinteren Trommelrand auf Kleinteile. Leeren Sie vor dem Waschen die Taschen sämtlicher Kleidungsstücke. Sie verwenden einen Gastrockner. Das Klicken des Gasventils ist ein normales Betriebsgeräusch. Die vier Füße sind nicht montiert oder der Trockner steht nicht waagrecht (Vorderseite - Rückseite, links - rechts). Wenn der Trockner nicht ordnungsgemäß aufgestellt ist, kann er vibrieren. Siehe die Installationsanleitung.

Page 68

68

Störungsbehebung

Versuchen Sie zunächst, das Problem mit den hier angegebenen Abhilfemaßnahmen zu beheben, um die Kosten für den Kundendienst zu sparen. Symptom Mögliche Ursachen Lösung Ungewöhnliche Geräusche (Forts.) Die Kleidungsstücke sind verknotet oder zusammengeknüllt. Bei einem Wäscheknäuel hüpft der Trocknerinhalt in der Trommel und der Trockner vibriert. Trennen Sie die Wäschestücke und starten Sie den Trockner erneut. Keine Wärme Eine Haushaltssicherung ist durchgebrannt oder ein Trennschalter wurde ausgelöst. Möglicherweise dreht sich die Trommel, aber der Trockner erzeugt keine Wärme. Elektrotrockner sind mit 2 Haushaltssicherungen oder Trennschaltern abgesichert. Tauschen Sie beide Sicherungen aus oder schalten Sie den Trennschalter wieder ein. Bleibt das Problem bestehen, wenden Sie sich bitte an einen Elektriker. Das Ventil der Gaszuleitung wurde nicht geöffnet. Achten Sie bei Gastrocknern darauf, dass das Ventil der Gaszuleitung geöffnet ist. Falsche Stromversorgung. Für Elektrotrockner ist eine Stromversorgung mit 240 Volt erforderlich. Wenden Sie sich an einen qualifizierten Elektriker. Programmdauer zu kurz Das automatische Programm endet vorzeitig. Die Wäsche im Trockner berührt die Sensorstreifen nicht. Richten Sie den Trockner waagrecht aus. Verwenden Sie bei geringer Befüllung des Trockners eine Timed Dry-Einstellung. Ändern Sie die Einstellung für den Trockenheitsgrad bei den Automatic Dry-Programmen. Wenn Sie die Einstellung für den Trockenheitsgrad ändern, ändert sich die Trockendauer der Programme. Flusen auf Wäsche Das Flusensieb ist verstopft. Das Flusensieb muss vor jedem Trockengang gereinigt werden. Flecken auf Wäsche oder Trommel Trocknertücher wurden nicht ordnungsgemäß verwendet. Geben Sie zu Beginn eines Trockengangs ein Trocknertuch zur Wäsche. Wenn Sie Trocknertücher zu teilweise getrockneten Wäschestücken geben, können sie Flecken hinterlassen. Flecken in der Trommel sind auf Farbstoffe aus der Kleidung (in der Regel Bluejeans) zurückzuführen. Diese werden nicht auf andere Kleidungsstücke übertragen. Knitterbildung Die Wäsche wurde nicht unmittelbar nach dem Programmende aus dem Trockner genommen. Wählen Sie die Wrinkle Shield-Funktion, um die Wäsche ohne Wärmezufuhr umherzuwälzen, damit sie nicht knittert. Zu viel Wäsche im Trockner. Wenn Sie weniger Wäschestücke in den Trockner legen, werden diese lockerer umhergewälzt, sodass sie nicht knittern. Gerüche Sie haben kürzlich in der Nähe des Trockners frisch gestrichen, gebeizt oder lackiert. Lüften Sie in diesem Fall gründlich. Wenn der Bereich wieder frei von Gerüchen ist, waschen und trocknen Sie die Kleidungsstücke erneut. Der Elektrotrockner wird zum ersten Mal in Betrieb genommen. Die Gerüche können vom neuen elektrischen Heizelement stammen. Nach dem ersten Trockengang verschwinden die Gerüche. Wäsche ist zu heiß Die Wäsche wurde vor dem Programmende aus dem Trockner genommen. Warten Sie, bis die Abkühlphase beendet ist, bevor Sie die Wäsche aus dem Trockner nehmen. Bei allen Programmen erfolgt eine langsame Abkühlung, damit die Wäschestücke nicht knittern und sich angenehmer anfassen lassen. Vor der Abkühlung herausgenommene Wäsche ist möglicherweise unangenehm warm. Ein Programm mit hoher Temperatur wird verwendet oder die Temperatur wurde separat zu hoch eingestellt. Wählen Sie eine niedrigere Temperatur und ein automatisches Trockenprogramm. Bei diesen Programmen wird die Temperatur bzw. der Feuchtigkeitsgrad der Wäsche gemessen und der Trockner schaltet sich aus, wenn der gewünschte Trockenheitsgrawwwd erreicht ist. Dadurch wird eine zu starke Trocknung vermieden.

Page 69

Page 70

Page 71

Page 72

W10849529C

18/03 .. جميع الحقوق محفوظةMaytag 2018© الدعم أو الصيانة .www.maytag.com/owners قبل استدعاء الدعم أو الصيانة، يرجى مراجعة "استكشاف األخطاء وإصالحها" أو زيارة .قد يوفر لك ذلك تكلفة مكالمة الخدمة. إذا كنت ال تزال بحاجة إلى مساعدة، اتبع اإلرشادات أدناه .عند اتِّصالك، من فضلك أذكر تاريخ الشراء ورقم الموديل كاملً ورقم التصنيع التسلسلي لجهازك .هذه المعلومات سوف تساعدنا في تحسين قدرتنا على االستجابة السريعة لطلبك إذا احتجت لقطع الغيار أو لطلب ملحقات .نوصي بأن تستخدم فقط قطع الغيار المحددة من قبل الشركة المصنعة .MAYTAG سوف تكون قطع الغيار هذه مناسبة ومالءمة ألنها مصنوعة بنفس الدقة المستخدمة لتصنيع أي جهاز جديد من .www.maytagpartsonline.com لتحديد قطع الغيار المحددة من قبل الشركة المصنعة أو الملحقات، فضال زُر .1-800-688-2002 أو في كندا على الرقم 1-800-344-1274 األسئلة؟ اتصل على الهاتف المجاني رقم سوف يقدم إليك مستشارونا المساندة .في الواليات المتحدة األمريكية ■ ■ .الخصائص والمواصفات الخاصة بالخط الكامل من األجهزة ■ ■ .معلومات التركيب ■ ■ ،المساندة المتخصصة للعميل (التحدث باإلسبانية، ضعاف السمع، ضعاف البصر .)إلخ فقط الواليات المتحدة وكندا ■ ■ .إجراءات االستخدام والصيانة ■ ■ .مبيعات الملحقات وقطع الغيار ■ ■ إلحاالت إلى الوكالء المحليين، موزعي قطع الغيار وشركات الصيانة. يتم تدريب لتنفيذ الضمان على المنتجات وتقديم الخدمةMaytag فنيي الخدمة المعتمدين من .بعد الضمان في أي مكان في الواليات المتحدة وكندا :يمكن إرسال أية أسئلة أو هواجس إلى :مركز خبرة العمالء Maytag Brand Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692 1-800-344-1274 :مركز خبرة العمالء Maytag Brand Appliances Customer eXperience Centre Unit 200-6750 Century Ave Mississauga, Ontario L5N 0B7 1-800-688-2002 .فضال اذكر رقم الهاتف الذي يمكن االتصال به للتواصل معك أثناء النهار

Page 73

13 :إذا ﻛﻨﺖ ﺗﺤﺘﺎج إﻟﻰ اﻟﻤﺴﺎﻋﺪة 1 . ﻗﺒﻞ اﻻﺗﺼﺎل ﺑﻨﺎ ﻟﺘﺮﺗﯿﺐ ﺧﺪﻣﺔ اﻟﺼﯿﺎﻧﺔ، ﯾﻨﺒﻐﻲ ﻣﻦ ﻓﻀﻠﻚ ﺗﺤﺪﯾﺪ ﻣﺎ إذا ﻛﺎن ﺟﮭﺎزك ﯾﺘﻄﻠﺐ إﺻﻼﺣﺎً أم ﻻ. ﯾﻤﻜﻦ ﺣﻞ ﺑﻌﺾ اﻟﻤﺴﺎﺋﻞ ﺑﺪون ﺧﺪﻣﺔ اﻟﺼﯿﺎﻧﺔ. ﻣﻦ ﻓﻀﻠﻚ ﺧﺬ ﻣﻦ وﻗﺘﻚ دﻗﺎﺋﻖ ﻗﻠﯿﻠﺔ ﻟﻤﺮاﺟﻌﺔ .https://www.maytag.com/product_help ﻓﺼﻞ اﺳﺘﻜﺸﺎف اﻷﺧﻄﺎء وإﺻﻼﺣﮭﺎ أو ﺣﻞ اﻟﻤﺸﺎﻛﻞ ﻓﻲ دﻟﯿﻞ اﻻﺳﺘﺨﺪام واﻟﺼﯿﺎﻧﺔ، أو ﺗﻔﻀﻞ ﺑﺰﯾﺎرة 2 . : اﻟﻤﻌﺘﻤﺪﯾﻦ. ﻓﻲ اﻟﻮﻻﯾﺎت اﻟﻤﺘﺤﺪة اﻷﻣﺮﯾﻜﯿﺔ وﻛﻨﺪا، ﻗﻢ ﺑﺘﻮﺟﯿﮫ ﻛﺎﻓﺔ اﻟﻄﻠﺒﺎت اﻟﺨﺎﺻﺔ ﺑﺨﺪﻣﺔ اﻟﺼﯿﺎﻧﺔ إﻟﻰMaytag ﯾﺘﻢ ﺗﻘﺪﯾﻢ ﻛﺎﻓﺔ ﺧﺪﻣﺎت اﻟﻀﻤﺎن ﺑﺸﻜﻞٍ ﺣﺼﺮي ﻣﻦ ﻣﻮردي ﺧﺪﻣﺔ ﺻﯿﺎﻧﺔ (Maytag )ﻣﺮﻛﺰ ﺧﺪﻣﺔ ﻋﻤﻼءMaytag Customer eXperience Center .1-800-807-6777 . ﻓﻲ ﻛﻨﺪا اﺗﺼﻞ ﺑﺮﻗﻢ1-800-688-9900 ﻓﻲ اﻟﻮﻻﯾﺎت اﻟﻤﺘﺤﺪة اﻷﻣﺮﯾﻜﯿﺔ اﺗﺼﻞ ﺑﺮﻗﻢ اﻟﻤﻌﺘﻤﺪ اﻟﺨﺎص ﺑﻚ ﻣﻦ أﺟﻞ ﺗﺤﺪﯾﺪ إن ﻛﺎن ﯾﺘﻢ ﺗﻄﺒﯿﻖ ﺿﻤﺎن آﺧﺮ.Maytag إذا ﻛﻨﺖ ﺧﺎرج اﻟﻮﻻﯾﺎت اﻟﻤﺘﺤﺪة اﻟﺨﻤﺴﯿﻦ وﻛﻨﺪا، اﺗﺼﻞ ﺑﻮﻛﯿﻞ اﻟﻀﻤﺎن اﻟﻤﺤﺪود ﻷﺟﮭﺰة اﻟﻐﺴﯿﻞ

Maytag

.أرﻓﻖ اﻹﯾﺼﺎل اﻟﺨﺎص ﺑﻚ ھﻨﺎ. ﯾﺘﻄﻠﺐ اﻟﺤﺼﻮل ﻋﻠﻰ ﺧﺪﻣﺔ اﻟﻀﻤﺎن وﺟﻮد دﻟﯿﻞ اﻟﺸﺮاء ﻣﻦ ﻓﻀﻠﻚ ﯾﻨﺒﻐﻲ ﺗﻮﻓﯿﺮ اﻟﻤﻌﻠﻮﻣﺎت اﻟﺘﺎﻟﯿﺔ ﻋﻨﺪ اﺗﺼﺎﻟﻚ ﺑﻤﺮﻛﺰ ﺧﺪﻣﺔ اﻟﻌﻤﻼء: 

اﻻﺳﻢ، اﻟﻌﻨﻮان، ورﻗﻢ اﻟﮭﺎﺗﻒ 

رﻗﻢ اﻟﻤﻮدﯾﻞ واﻟﺮﻗﻢ اﻟﻤﺴﻠﺴﻞ 

وﺻﻒ واﺿﺢ وﺗﻔﺼﯿﻠﻲ ﻋﻦ اﻟﻤﺸﻜﻠﺔ 

دﻟﯿﻞ اﻟﺸﺮاء ﻣﺘﻀﻤﻨﺎً اﺳﻢ اﻟﻮﻛﯿﻞ أو ﺗﺎﺟﺮ اﻟﺘﺠﺰﺋﺔ واﻟﻌﻨﻮان ﺿﻤﺎن ﻣﺤﺪود ﻟﻤﺪﱠة ﻋﺸﺮ ﺳﻨﻮات ﻣﺎذا ﯾﻐﻄﱢﻲ اﻟﻀﻤﺎن ﻣﺎ ﻻ ﯾﻐﻄﯿﮫ اﻟﻀﻤﺎن اﻟﻌﺎم اﻷول ﻣﻦ اﻟﻀﻤﺎن اﻟﻤﺤﺪود )ﻗﻄﻊ اﻟﻐﯿﺎر وﻃﺎﻗﻢ اﻟﻌﻤﻞ( ﻟﻤﺪة ﻋﺎم واﺣﺪ ﻣﻦ ﺗﺎرﯾﺦ اﻟﺸﺮاء، ﻋﻨﺪﻣﺎ ﯾﺘﻢﱡ ﺗﺜﺒﯿﺖ ھﺬا اﻟﺠﮭﺎز اﻟﺮﺋﯿﺴﻲ وﺗﺸﻐﯿﻠﮫ وﺻﯿﺎﻧﺘﮫ ﻣﻦ ﺷﺮﻛﺔ Maytag وﻓﻘًﺎ ﻟﻺرﺷﺎدات اﻟﻤﺮﻓﻘﺔ أو اﻟﻤﺼﺎﺣﺒﺔ ﻟﻠﻤﻨﺘﺞ، ﻓﺈنﱠ اﻟﻌﻼﻣﺔ اﻟﺘُﺠﺎرﯾﺔ )ﯾُﺸﺎر إﻟﯿﮭﺎ ﻓﯿﻤﺎ ﯾﻠﻲ Whirlpool Canada LP أوWhirlpool Corporation "( ﺳﺘﺪﻓﻊ ﻣﻘﺎﺑﻞ أﺟﺰاء ﯾﺤﺪﱢدھﺎ اﻟﻤﺼﻨَﻊ وﻃﺎﻗﻢ اﻟﻌﻤﻞ اﻟﻘﺎﺋﻢ ﺑﺎﻹﺻﻼح ﻟﺘﺼﺤﯿﺢ ﻋﯿﻮبMaytag" .ﻓﻲ ﻣﻮاد اﻟﺘﺼﻨﯿﻊ أو ﻃﺮﯾﻘﺔ اﻟﺘﺼﻨﯿﻊ اﻟﺘﻲ ﻛﺎﻧﺖ ﻣﻮﺟﻮدة ﻋﻨﺪ ﺷﺮاء ھﺬا اﻟﺠﮭﺎز اﻟﺮﺋﯿﺴﻲ ﺛﺎﻧﯿﺎً ﺣﺘﻰ ﻧﮭﺎﯾﺔ اﻟﺴﻨﺔ اﻟﻌﺎﺷﺮة ﻣﻦ اﻟﻀﻤﺎن اﻟﻤﺤﺪود )ﻣﺤﺮك اﻟﺤﻠﺔ واﻟﺴﻠﺔ اﻟﻤﺼﻨﻮﻋﺔ ﻣﻦ اﻟﻔﻮﻻذ اﻟﻤﻘﺎوم ﻟﻠﺼﺪأ ﻓﻘﻂ – ﻏﯿﺮ ﺷﺎﻣﻞ ﻃﺎﻗﻢ اﻟﻌﻤﻞ( ﻓﻲ اﻟﻌﺸﺮ ﺳﻨﻮات اﻟﺘﺎﻟﯿﺔ ﻟﺘﺎرﯾﺦ اﻟﺸﺮاء اﻷﺻﻠﻲ، ﻋﻨﺪﻣﺎ ﯾﺘﻢﱡ ﺗﺜﺒﯿﺖ ھﺬا اﻟﺠﮭﺎز اﻟﺮﺋﯿﺴﻲ وﺗﺸﻐﯿﻠﮫ ﺳﺘﺪﻓﻊ ﻣﻘﺎﺑﻞ أﺟﺰاء Maytag وﺻﯿﺎﻧﺘﮫ وﻓﻘًﺎ ﻟﻺرﺷﺎدات اﻟﻤﺮﻓﻘﺔ أو اﻟﻤﺼﺎﺣﺒﺔ ﻟﻠﻤﻨﺘﺞ، ﻓﺈنﱠ ﯾﺤﺪﱢدھﺎ اﻟﻤﺼﻨَﻊ ﻟﻠﻤﻜﻮﻧﺎت اﻟﺘﺎﻟﯿﺔ ﻣﻦ أﺟﻞ ﺗﺼﺤﯿﺢ اﻟﻌﯿﻮب ﻏﯿﺮ اﻟﺠﻤﺎﻟﯿﺔ ﻓﻲ ﻣﻮاد اﻟﺘﺼﻨﯿﻊ أو ﻃﺮﯾﻘﺔ اﻟﺘﺼﻨﯿﻊ ﻓﻲ ھﺬه اﻷﺟﺰاء اﻟﺘﻲ ﺗﻤﻨﻊ ﺗﺸﻐﯿﻞ ھﺬا اﻟﺠﮭﺎز اﻟﺮﺋﯿﺴﻲ واﻟﺘﻲ ﻛﺎﻧﺖ ﻣﻮﺟﻮدة ﻋﻨﺪ ﺳﻨﻮات ﻋﻠﻰ اﻷﺟﺰاء اﻟﻤﺤﺪدة أدﻧﺎه 10 ﺷﺮاء ھﺬا اﻟﺠﮭﺎز اﻟﺮﺋﯿﺴﻲ. إن ھﺬا اﻟﻀﻤﺎن ﻣﺤﺪود ﻟﻤﺪة ﻓﻘﻂ وﻻ ﯾﺸﻤﻞ ﻃﺎﻗﻢ اﻟﻌﻤﻞ اﻟﻘﺎﺋﻢ ﺑﺎﻹﺻﻼح. 

(اﻟﺤﻠﺔ )اﻟﺠﺪران اﻟﺠﺎﻧﺒﯿﺔ ﻓﻘﻂ  ﻣﺤﺮك اﻟﺘﺸﻐﯿﻞ اﻟﻮﺳﯿﻠﺔ اﻟﻮﺣﯿﺪة واﻟﺤﺼﺮﯾﺔ ﻟﻚ ﺑﻤﻮﺟﺐ ھﺬا اﻟﻀﻤﺎن اﻟﻤﺤﺪود ھﻮ إﺻﻼح اﻟﻤﻨﺘﺞ ﻛﻤﺎ ھﻮ ﻣﻨﺼﻮص . Maytag ﻋﻠﯿﮫ ﻓﻲ ھﺬه اﻟﻮﺛﯿﻘﺔ. ﯾﺠﺐ أن ﺗُﻘﺪﱠم ﺧﺪﻣﺔ اﻟﺼﯿﺎﻧﺔ ﻣﻦ ﺷﺮﻛﺔ ﺻﯿﺎﻧﺔ ﻣﻌﺘﻤﺪة ﻣﻦ ﻻ ﯾﺴﺮي ھﺬا اﻟﻀﻤﺎن اﻟﻤﺤﺪود إﻻ ﻓﻲ اﻟﻮﻻﯾﺎت اﻟﻤﺘﺤﺪة اﻷﻣﺮﯾﻜﯿﺔ وﻛﻨﺪا وﻻ ﯾُﻄﺒﱠﻖ إﻻ ﻋﻨﺪ اﺳﺘﺨﺪام ھﺬا اﻟﺠﮭﺎز اﻟﺮﺋﯿﺴﻲ ﻓﻲ اﻟﺒﻠﺪ اﻟﺬي ﺗﻢ ﺷﺮاؤه ﺑﮫ. ﯾﺒﺪأ ﺳﺮﯾﺎن ھﺬا اﻟﻀﻤﺎن اﻟﻤﺤﺪود ﻣﻦ ﺗﺎرﯾﺦ ﺷﺮاء اﻟﻌﻤﯿﻞ اﻷﺻﻠﻲ. ﻻ ﺑﺪﱠ ﻣﻦ ﺗﻮاﻓﺮ إﺛﺒﺎت ﻟﺘﺎرﯾﺦ اﻟﺸﺮاء اﻷﺻﻠﻲ ﻟﻠﺤﺼﻮل ﻋﻠﻰ اﻟﺨﺪﻣﺔ ﺑﻤﻮﺟﺐ ھﺬا اﻟﻀﻤﺎن اﻟﻤﺤﺪود. 1 . اﻻﺳﺘﺨﺪام اﻟﺘﺠﺎري، اﻟﻐﯿﺮ ﺳﻜﻨﻲ، اﻷﺳﺮي اﻟﻤﺘﻌﺪد، أو اﻻﺳﺘﺨﺪام اﻟﻤﺘﻌﺎرض ﻣﻊ اﻟﺘﻌﻠﯿﻤﺎت اﻟﺨﺎﺻﺔ ﺑﺎﻟﻤﺴﺘﺨﺪم أو اﻟﻤُﺸﻐﱢﻞ أو اﻟﺘﺜﺒﯿﺖ. 2 . .اﻟﺘﻌﻠﯿﻤﺎت اﻟﻤﻨﺰﻟﯿﺔ ﺑﺸﺄن ﻛﯿﻔﯿﺔ اﺳﺘﺨﺪام اﻟﻤﻨﺘﺞ اﻟﺨﺎص ﺑﻚ 3 . ﺧﺪﻣﺔ اﻟﺼﯿﺎﻧﺔ اﻟﺨﺎﺻﺔ ﺑﺘﺼﺤﯿﺢ اﻟﺼﯿﺎﻧﺔ أو اﻟﺘﺜﺒﯿﺖ اﻟﻐﯿﺮ ﻣﻨﺎﺳﺐ ﻟﻠﻤﻨﺘﺞ أو اﻟﺘﺜﺒﯿﺖ اﻟﻐﯿﺮ ﻣﻄﺎﺑﻖ ﻟﻠﻘﻮاﻧﯿﻦ اﻟﺨﺎﺻﺔ ﺑﺎﻟﻜﮭﺮﺑﺎء أو ﺑﺸﺒﻜﺔ اﻟﻤﯿﺎه، أو ﺗﺼﺤﯿﺢ اﻟﻜﮭﺮﺑﺎء أو ﺑﺸﺒﻜﺔ اﻟﻤﯿﺎه اﻟﻤﻨﺰﻟﯿﺔ )ﻣﺜﻞ ﻛﺎﺑﻼت اﻟﻤﻨﺰل، اﻟﻤﻨﺼﮭﺮات، أو أﻧﺎﺑﯿﺐ دﺧﻮل اﻟﻤﺎء(. 4 . .(اﻷﺟﺰاء اﻟﻘﺎﺑﻠﺔ ﻟﻼﺳﺘﮭﻼك )ﻣﺜﻞ ﻣﺼﺎﺑﯿﺢ اﻹﺿﺎءة، اﻟﺒﻄﺎرﯾﺎت، ﻣﺮﺷﺤﺎت اﻟﮭﻮاء أو اﻟﻤﺎء، اﻟﺦ 5 . .ﺗﺤﻮﯾﻞ اﻟﻤﻨﺘﺞ اﻟﺨﺎص ﺑﻚ ﻣﻦ اﻟﻐﺎز اﻟﻄﺒﯿﻌﻲ أو ﻏﺎز اﻟﺒﺮوﺑﺎن أو ﻋﻜﺲ أﺑﻮاب اﻟﺠﮭﺎز 6 . اﻟﺘﻠﻒ اﻟﻨﺎﺗﺞ ﻋﻦ ﺣﺎدث أو ﺳﻮء اﺳﺘﺨﺪام أو ﺳﻮء اﻟﺘﻌﺎﻣﻞ ﻣﻊ اﻟﺠﮭﺎز أو اﻟﻨﺎر أو اﻷﻃﻌﻤﺔ أو . Maytag اﻷﻋﻤﺎل اﻹﻟﮭﯿﺔ أو اﺳﺘﺨﺪام ﻣﻨﺘﺠﺎت ﻏﯿﺮ ﻣﻌﺘﻤﺪة ﻣﻦ ﻗِﺒﻞ 7 . اﻹﺻﻼﺣﺎت ﻋﻠﻰ اﻷﺟﺰاء أو اﻟﻨﻈﻢ ﻣﻦ أﺟﻞ ﺗﺼﺤﯿﺢ ﺗﻠﻒ أو ﻋﯿﻮب ﺑﺎﻟﻤﻨﺘﺞ ﻧﺎﺗﺠﺔ ﻋﻦ ﺧﺪﻣﺔ ﺻﯿﺎﻧﺔ ﻏﯿﺮ ﻣﻌﺘﻤﺪة أو ﺗﻐﯿﯿﺮ أو ﺗﻌﺪﯾﻞ ﻓﻲ اﻟﺠﮭﺎز. 8 . اﻟﺘﻠﻒ اﻟﺠﻤﺎﻟﻲ اﻟﺬي ﯾﺸﻤﻞ اﻟﺨﺪوش واﻻﻧﺒﻌﺎج واﻟﻜﺴﻮر اﻟﺼﻐﯿﺮة، واﻟﺘﻠﻔﯿﺎت اﻷﺧﺮى ﺑﺘﺸﻄﯿﺒﺎت اﻟﺠﮭﺎز إﻻ إذا ﻛﺎن ھﺬا اﻟﺘﻠﻒ ﻧﺎﺗﺞ ﻣﻦ ﻋﯿﻮب ﻓﻲ ﻣﻮاد اﻟﺘﺼﻨﯿﻊ وﻃﺮﯾﻘﺔ اﻟﺘﺼﻨﯿﻊ ﻋﻠﻰ أن ﯾﺘﻢ ﯾﻮﻣﺎً. 30 ﺑﺸﺄﻧﮫ ﺧﻼلMaytag إﺑﻼغ 9 . ﺗﻐﯿﺮ اﻟﻠﻮن أو اﻟﺼﺪأ أو اﻷﻛﺴﺪة ﺑﺎﻷﺳﻄﺢ واﻟﻨﺎﺗﺞ ﻋﻦ ﺑﯿﺌﺎت ﻛﺎوﯾﺔ أو ﻣﺴﺒﺒﺔ ﻟﻠﺘﺂﻛﻞ، اﻟﺘﻲ ﺗﺸﻤﻞ ﻋﻠﻰ ﺳﺒﯿﻞ اﻟﻤﺜﺎل ﻻ اﻟﺤﺼﺮ، اﻟﺘﺮﻛﯿﺰات اﻟﻌﺎﻟﯿﺔ ﻣﻦ اﻟﻤﻠﺢ أو اﻟﺮﻃﻮﺑﺔ أو اﻟﺮﻃﻮﺑﺔ اﻟﻌﺎﻟﯿﺔ أو اﻟﺘﻌﺮض ﻟﻠﻜﯿﻤﺎوﯾﺎت. 10 . .اﻷﺧﺬ ﻣﻦ اﻟﻤﻨﺰل أو اﻟﺘﻮﺻﯿﻞ. ھﺬا اﻟﻤﻨﺘﺞ ﻣﺨﺼﺺ ﻟﻺﺻﻼح ﺑﺎﻟﻤﻨﺰل 11 . ﻧﻔﻘﺎت اﻟﺴﻔﺮ أو اﻟﻨﻘﻞ اﻟﺨﺎﺻﺔ ﺑﺨﺪﻣﺔ اﻟﺼﯿﺎﻧﺔ ﻓﻲ أﻣﺎﻛﻦ ﺑﻌﯿﺪة ﺣﯿﺚ ﻻ ﯾﺘﻮاﻓﺮ ﻣﻮرد ﺧﺪﻣﺔ اﻟﺼﯿﺎﻧﺔ . Maytag اﻟﻤﻌﺘﻤﺪ ﻣﻦ 12 . إزاﻟﺔ أو إﻋﺎدة ﺗﺮﻛﯿﺐ أﺟﮭﺰة ﻻ ﯾﺠﻮز اﻟﻮﺻﻮل إﻟﯿﮭﺎ أو ﻣﻜﻮﻧﺎت ﺛﺎﺑﺘﺔ ﺑﺎﻟﺠﮭﺎز ﻋﻨﺪ اﻟﺘﺼﻨﯿﻊ )ﻣﺜﻞ اﻟﺰﺧﺮﻓﺔ اﻟﺨﺎرﺟﯿﺔ وﻟﻮﺣﺎت اﻟﺘﺰﯾﯿﻦ واﻷرﺿﯿﺔ واﻟﮭﯿﻜﻞ واﻟﺨﻼﯾﺎ واﻷﺳﻘﻒ وﺣﺎﺋﻂ اﻟﺘﺠﻔﯿﻒ، اﻟﺦ( واﻟﺘﻲ ﺗﺘﺪاﺧﻞ ﻣﻊ ﺻﯿﺎﻧﺔ أو إزاﻟﺔ أو اﺳﺘﺒﺪال اﻟﻤﻨﺘﺞ. 13 . ﺧﺪﻣﺔ اﻟﺼﯿﺎﻧﺔ أو اﻷﺟﺰاء اﻟﺨﺎﺻﺔ ﺑﺎﻷﺟﮭﺰة اﻟﺘﻲ ﺗﻢ إزاﻟﺔ اﻟﻤﻮدﯾﻞ اﻷﺻﻠﻲ ﻟﮭﺎ/اﻷرﻗﺎم اﻟﻤﺴﻠﺴﻠﺔ أو ﺗﺤﺮﯾﻔﮭﺎ أو اﻟﺘﻲ ﻻ ﯾﺴﮭﻞ ﺗﺤﺪﯾﺪھﺎ. ﯾﺘﺤﻤﻞ اﻟﻌﻤﯿﻞ ﺗﻜﺎﻟﯿﻒ اﻹﺻﻼح أو اﻻﺳﺘﺒﺪال ﺗﺤﺖ ھﺬه اﻟﻈﺮوف اﻻﺳﺘﺜﻨﺎﺋﯿﺔ. 14/01 إﺧﻼء اﻟﻤﺴﺆوﻟﯿﺔ واﻟﻀﻤﺎﻧﺎت اﻟﻀﻤﻨﯿﺔ ﺗﻘﺘﺼﺮ اﻟﻀﻤﺎﻧﺎت اﻟﻀﻤﻨﯿﺔ، ﺑﻤﺎ ﻓﻲ ذﻟﻚ ﺿﻤﺎﻧﺎت ﻗﺎﺑﻠﯿﺔ اﻟﺘﺴﻮﯾﻖ أو ﻣﻼﺋﻤﺔ اﻟﻤﻨﺘَﺞ ﻟﻐﺮض ﻣﻌﯿﱠﻦ، ﻋﻠﻰ ﻋﺸﺮ ﺳﻨﻮات أو أﻗﺼﺮ ﻓﺘﺮة ﯾﺴﻤﺢ ﺑﮭﺎ اﻟﻘﺎﻧﻮن. ﻗﺪ ﻻ ﺗﺴﻤﺢ ﺑﻌﺾ اﻟﺪول أو اﻟﻤﻘﺎﻃﻌﺎت ﺑﻮﺿﻊ ﺣﺪود ﻟﻤﺪﱠة اﻟﻀﻤﺎﻧﺎت اﻟﻀﻤﻨﯿﺔ ﻋﻠﻰ ﻗﺎﺑﻠﯿﺔ اﻟﺘﺴﻮﯾﻖ أو ﻣﻼﺋﻤﺔ اﻻﺳﺘﺨﺪام، ﻟﺬﻟﻚ ﯾﻤﻜﻦ اﻻﱠ ﯾُﻄﺒﱠﻖ ﻋﻠﯿﻚ ھﺬا اﻟﺤﺪ. ﯾﻤﻨﺤﻚ ھﺬا اﻟﻀﻤﺎن ﺣﻘﻮﻗًﺎ ﻗﺎﻧﻮﻧﯿﺔ ﻣﺤﺪﱠدة وﻗﺪ ﯾﻜﻮن ﻟﺪﯾﻚ أﯾﻀﺎ ﺣﻘﻮق أﺧﺮى، ﺗﺨﺘﻠﻒ ﻣﻦ دوﻟﺔ إﻟﻰ دوﻟﺔ أو ﻣﻦ ﻣﻘﺎﻃﻌﺔ إﻟﻰ ﻣﻘﺎﻃﻌﺔ. إﺧﻼء اﻟﻤﺴﺆوﻟﯿﺔ ﻋﻦ اﻹﻗﺮارات ﺧﺎرج اﻟﻀﻤﺎن أﯾﱠﺔ إﻗﺮارات ﻋﻦ اﻟﺠﻮدة واﻟﻤﺘﺎﻧﺔ، أو اﻟﺤﺎﺟﺔ إﻟﻰ ﺧﺪﻣﺔ أو إﺻﻼح ھﺬا اﻟﺠﮭﺎز اﻟﺮﺋﯿﺴﻲ ﻏﯿﺮ اﻹﻗﺮارات اﻟﻮاردة ﻓﻲ ھﺬا اﻟﻀﻤﺎن. إذا ﻛﻨﺖ ﺗﺮﯾﺪ ﻓﺘﺮة ﺿﻤﺎن أﻃﻮل أو أﻛﺜﺮ ﺷﻤﻮﻻً ﻣﻦ ﻓﺘﺮة Maytag ﻻ ﺗُﻘﺪﱢم اﻟﻀﻤﺎن اﻟﻤﺤﺪود اﻟﺬي ﯾﺄﺗﻲ ﻣﻊ ﻏﺎﻟﺒﯿﺔ اﻷﺟﮭﺰة، ﻓﺈﻧﱠﮫ ﯾﻨﺒﻐﻲ ﻋﻠﯿﻚ ﺳﺆال ﺑﺎﺋﻊ اﻟﺘﺠﺰﺋﺔ اﻟﺨﺎص ﺑﻚ ﻋﻦ ﻛﯿﻔﯿﺔ ﺷﺮاء ﻓﺘﺮة إﺿﺎﻓﯿﺔ ﻟﻠﻀﻤﺎن. ﺣﺪود ﺣﻘﻮق اﻻﺳﺘﺮداد: اﺳﺘﺒﻌﺎد اﻷﺿﺮار اﻟﻌﺮﺿﯿﺔ واﻟﺘﺒﻌﯿﺔ ﻏﯿﺮ ﻣﺴﺆوﻟﺔ ﻋﻦ اﻷﺿﺮار اﻟﻌﺮﺿﯿﺔ أو اﻟﺘﺒﻌﯿﺔ. ﻻ ﺗﺴﻤﺢ ﺑﻌﺾ اﻟﺪول MAYTAG .اﻟﻮﺳﯿﻠﺔ اﻟﻮﺣﯿﺪة واﻟﺤﺼﺮﯾﺔ ﻟﻚ ﺑﻤﻮﺟﺐ ھﺬا اﻟﻀﻤﺎن اﻟﻤﺤﺪود ھﻮ إﺻﻼح اﻟﻤﻨﺘﺞ ﻛﻤﺎ ھﻮ ﻣﻨﺼﻮص ﻋﻠﯿﮫ ﻓﻲ ھﺬه اﻟﻮﺛﯿﻘﺔ واﻟﻤﻘﺎﻃﻌﺎت ﺑﺎﺳﺘﺒﻌﺎد أو اﻟﺤﺪ ﻣﻦ اﻷﺿﺮار اﻟﻌﺮﺿﯿﺔ أو اﻟﺘﺒﻌﯿﺔ، ﻟﺬﻟﻚ ھﺬه اﻟﺤﺪود واﻟﺸﺮوط واﻻﺳﺘﺒﻌﺎدات ﻗﺪ ﻻ ﺗﻨﻄﺒﻖ ﻋﻠﯿﻚ. ﯾﻤﻨﺤﻚ ھﺬا اﻟﻀﻤﺎن ﺣﻘﻮﻗًﺎ ﻗﺎﻧﻮﻧﯿﺔ ﻣﺤﺪﱠدة وﻗﺪ ﯾﻜﻮن ﻟﺪﯾﻚ أﯾﻀﺎ ﺣﻘﻮق أﺧﺮى، ﺗﺨﺘﻠﻒ ﻣﻦ دوﻟﺔ إﻟﻰ دوﻟﺔ أو ﻣﻦ ﻣﻘﺎﻃﻌﺔ إﻟﻰ ﻣﻘﺎﻃﻌﺔ.

Page 74

12 استكشاف األعطال وإصالحها .جرب الحلول المقترحة فيما يلي أوالً، لتجنب تكلفة االتصال بالخدمة الفنية، إن أمكن المشكلة األسباب المحتملة الحل وقت الدورة قصير جدا.دورة التجفيف التلقائي تنتهي في وقت مبكر .قد ال يكون الحمل متصال بشرائح أجهزة االستشعار .قم بتسوية المجفف " لألحمال الصغيرة جدا. قم بتغيير إعدادTimed Dry" استخدام التجفيف الموقوت .مستوى التجفيف في دورات التجفيف التلقائي .زيادة أو تقليل إعداد مستوى التجفيف يقوم بتغيير مقدار وقت التجفيف في الدورة يوجد وبر بالغسيل.حاجز الوبر مسدود.يجب تنظيف حاجز الوبر قبل كل تحميل هناك بقع بالغسيل أو بالحلة.منعم النسيج بالمجفف ال يُستخدم بشكل صحيح قم بإضافة أوراق منعم النسيج في بداية الدورة. إضافة أوراق منعم النسيج إلى حمولة .مجففة جزئيا يمكن أن يسبب بقع بالمالبس الخاصة بك بقع الحلة تتكون بسبب األصباغ في المالبس (عادة الجينز األزرق). هذه لن تنتقل .إلى غيرها من المالبس المالبس بها تجاعيد.لم تتم إزالة المالبس من المجفف في نهاية الدورة (التحكم في التجاعيد) لتقليب المالبس بدون حرارةWrinkle Control حدد ميزة .لتجنب التجاعيد .المجفف معبأ بشكل زائد.قم بتجفيف أحمال صغيرة يمكن أن تدور بحرية لتقليل فرصة تكون التجاعيد هناك روائح كريهة لقد قمت مؤخرا بالرسم أو التلوين أو الطالء بالورنيش في .المنطقة التي يوجد بها المجفف الخاص بك ،إذا كان األمر كذلك، قم بتهوية المنطقة. عندما تختفي الروائح واألبخرة من المنطقة .أعد غسل وتجفيف المالبس .يتم استخدام المجفف الكهربائي للمرة األولى .قد يكون عنصر التسخين الكهربائي الجديد له رائحة .ستزول الرائحة بعد الدورة األولى المالبس ساخنة جدا.تتم إزالة المالبس من المجفف قبل نهاية الدورة " قبل إزالة المالبس من المجفف. يتمCool Down" اسمح بانتهاء دورة التبريد تبريد جميع الدورات ببطء للحد من ظهور التجاعيد ولتسهيل التعامل معها. العناصر .التي تتم إزالتها قبل التبريد قد تكون ساخنة جدا تم استخدام دورة تجفيف بدرجة حرارة عالية، أو تم تعيين أحد عناصر التحكم المستقلة في درجة الحرارة على إعداد .مرتفع حدد درجة حرارة منخفضة واستخدم دورة التجفيف التلقائي. تستشعر هذه الدورات درجة الحرارة أو مستوى الرطوبة في المالبس ويتم إيقاف المجفف عند وصول .الحمل إلى درجة الجفاف المحددة. يقلل هذا من فرط التجفيف خدمة أمريكا الالتينية أمريكا الالتينيةWhirlpool بالنسبة للبلدان األخرى في أمريكا الالتينية، يرجى االطالع على بطاقة ضمان أمريكا الالتينية وزيارة الموقع اإللكتروني لشركة .www.whirlpool-latam.com

Page 75

11 .جرب الحلول المقترحة فيما يلي أوالً، لتجنب تكلفة االتصال بالخدمة الفنية، إن أمكن المشكلة األسباب المحتملة الحل ال يتم تجفيف المالبس بطريقة مرضية؛ أوقات التجفيف طويلة جدا .الوبر يسد حاجز الوبر أو مبيت حاجز الوبر قم بتنظيف حاجز الوبر قبل كل تحميل. قم بتنظيف المساحة التي يوجد بها حاجز الوبر، حسب الحاجة. باستخدام مكنسة كهربائية، قم بلطف بإزالة أي وبر قد تراكم .خارج حاجز الوبر (زغب الهواء/تجفيفAir Fluff/Air Dry تم تحديد دورة ."No Heat" هوائي) أو إعداد درجة حرارة بدون حرارة ."حدد الدورة المناسبة لنوع المالبس الجاري تجفيفها. راجع "دليل دورات الغسيل .الحمولة كبيرة جدا وثقيلة كي يتم تجفيفها بسرعة.افصل الحمل كي يدور بحرية مخرج العادم أو غطاء العادم الخارجي مسدود بالوبر، مما .يقيد حركة الهواء دقائق. ضع يدك تحت غطاء العادم الخارجي للتحقق10-5 قم بتشغيل المجفف لمدة من حركة الهواء. إذا كنت ال تشعر بحركة الهواء، نظف نظام العادم من الوبر أو قم باستبدال مخرج العادم بمخرج عادم معدني ثقيل أو مرن. تأكد من أن المخرج غير .متصدع أو ملتو .انظر تعليمات التثبيت .أوراق منعم النسيج تسد الشبكة.استخدام ورقة منعم نسيج واحدة فقط، استخدمها مرة واحدة فقط .طول مخرج العادم غير صحيح تأكد من أن مخرج العادم ليس طويال جدا أو به منعطفات كثيرة جدا. المخارج الطويلة ستزيد من وقت التجفيف. تأكد من أن المخرج غير متصدع أو ملتو. انظر .تعليمات التثبيت .مقاس قطر مخرج العادم غير صحيح.) بوصات4( مم102 استخدم مادة مخرج عادم بقطر درجة7 المجفف موجود في غرفة درجة حرارتها أقل من .) درجة فهرنهايت45( مئوية 45( درجة مئوية7 التشغيل السليم لدورات المجفف تتطلب درجات حرارة أعلى من .)درجة فهرنهايت .المجفف موجود في خزانة ليس بها فتحات تهوية كافية .يجب أن تكون أبواب الخزانة بها فتحات تهوية في الجزء العلوي والسفلي من الباب ، بوصة) من حيز الهواء1( مم25 الجزء األمامي من المجفف يتطلب حدا أدنى 5( مم127 وبالنسبة لمعظم عمليات التثبيت، يتطلب الجزء الخلفي من المجفف .بوصات). انظر تعليمات التثبيت المجفف ال يعمل.لم يتم إغالق الباب بالكامل.تأكد من إغالق باب المجفف تماما ) غير مضبوط علىStart/Stop( مقبض التشغيل/اإليقاف

."On" إعداد التشغيل

."On" أدر مقبض التشغيل/اإليقاف على إعداد التشغيل

لم يتم الضغط على مقبض التشغيل/اإليقاف بإحكام أو لم يتم .الضغط عليه لفترة كافية ) حتى تسمعStart/Stop( اضغط مع االستمرار على مقبض التشغيل/اإليقاف .حركة حلة المجفف .تم احتراق منصهر المنزل أو تم تشغيل قاطع الدائرة ، منصهر منزلي أو قاطع دائرة. قد تكون الحلة تدور2 المجففات الكهربائية تستخدم .ولكن قد ال توجد حرارة استبدل كال المنصهرين أو أعد تهيئة قاطع الدائرة. إذا استمرت المشكلة، اتصل .بكهربائي .إمدادات الطاقة غير صحيحة فولت. تحقق بمساعدة كهربائي240 تتطلب المجففات الكهربائية تيارا كهربائيا .مؤهل .نوع منصهر غير صحيح.استخدم منصهر مزود بوظيفة التأخير الزمني أصوات غير عادية.المجفف لم يُستخدم لفترة من الزمن إذا لم يتم استخدام المجفف لفترة من الزمن، قد يكون هناك صوت شاذ خالل الدقائق .القليلة األولى من التشغيل تم احتجاز عملة معدنية أو زر أو مشبك ورق بين الحلة .والجزء األمامي أو الخلفي للمجفف تحقق من الحواف األمامية والخلفية للحلة بحثا عن أشياء صغيرة. قم بتنظيف الجيوب .قبل الغسيل .هذا مجفف غاز.ضغط صمام الغاز يعد صوت تشغيل طبيعي لم يتم تثبيت األرجل األربع، أو أن المجفف ليس مستويا من .األمام إلى الخلف ومن جانب إلى الجانب اآلخر .قد يهتز المجفف إذا لم يتم تثبيته بشكل صحيح .انظر تعليمات التثبيت .المالبس معقدة أو متكورة .عندما تكون المالبس متكورة، سوف يرتد التحميل، مما يتسبب في اهتزاز المجفف .افصل عناصر التحميل وقم بإعادة تشغيل المجفف ال توجد حرارة.تم احتراق منصهر المنزل أو تم تشغيل قاطع الدائرة 2 قد تكون الحلة تدور، ولكن قد ال توجد حرارة. المجففات الكهربائية تستخدم منصهر منزلي أو قاطع دائرة. استبدل كال المنصهرين أو أعد تهيئة قاطع الدائرة. إذا .استمرت المشكلة، اتصل بكهربائي .صمام خط اإلمداد غير مفتوح.بالنسبة لمجففات الغاز، تأكد من أن صمام خط اإلمداد مفتوح .إمدادات الطاقة غير صحيحة . فولت240 تتطلب المجففات الكهربائية تيارا كهربائيا .تحقق بمساعدة كهربائي مؤهل استكشاف األعطال وإصالحها

Page 76

10 العناية في اإلجازات وأثناء التخزين والتحريك العناية أثناء عدم االستخدام أو التخزين ال تقم بتشغيل المجفف إال عندما تكون في البيت. إذا كنت ستقوم بإجازة أو لن تستخدم :المجفف الخاص بك لفترة طويلة من الزمن، يجب عليك . افصل قابس المجفف أو افصل الطاقة الكهربائية.1 . (لمجففات الغاز فقط): إغالق صمام إيقاف خط إمداد الغاز.2 ." تنظيف حاجز الوبر. انظر "تنظيف حاجز الوبر.3 العناية أثناء التحريك :للمجففات المتصلة بكبل إمداد الطاقة . افصل كبل التيار الكهربائي.1 . تأكد من أن أرجل التسوية محكمة في قاعدة المجفف.2 . استخدام الشريط لتأمين باب المجفف.3 :للمجففات المتصلة بالكهرباء مباشرة . افصل الطاقة في المنصهر أو صندوق قاطع الدائرة.1 . افصل األسالك.2 . تأكد من أن أرجل التسوية محكمة في قاعدة المجفف.3 . استخدام الشريط لتأمين باب المجفف.4 :لمجففات الغاز . اسحب قابس المجفف أو اقطع عنه الطاقة.1 . قم بإغالق صمام اإليقاف في خط إمداد الغاز.2 . افصل خط أنابيب إمداد الغاز وقم بإزالة التجهيزات الملحقة بأنبوب المجفف.3 . قم بتغطية خط إمداد الوقود المفتوح.4 . تأكد من أن أرجل التسوية محكمة في قاعدة المجفف.5 . استخدام الشريط لتأمين باب المجفف.6 إعادة تركيب المجفف .اتبع تعليمات التركيب لضبط موضع المجفف وتسويته وتوصيله )تغيير مصباح الحلة (في بعض الموديالت . افصل قابس المجفف أو افصل الطاقة الكهربائية.1 افتح باب المجفف. حدد موقع غطاء المصباح الكهربائي على الجدار الخلفي.2 للمجفف. باستخدام مفك فيليبس، قم بإزالة المسمار الموجود في الركن السفلي .األيمن من الغطاء. أزل الغطاء أدر المصباح عكس اتجاه عقارب الساعة. استبدل المصباح بمصباح أجهزة قدرة.3 . وات فقط. أعد وضع الغطاء واربطه بالمسمار10 . قم بتوصيل المجفف بمأخذ مؤرض أو أعد توصيل الطاقة.4

Page 77

9 العناية بالمجفف حافظ على مكان المجفف نظيفا وخاليا من العناصر التي من شأنها منع تدفق الهواء .من أجل التشغيل الصحيح للمجفف. يشمل هذا إزالة أكوام الغسيل من أمام المجفف تنظيف حاجز الوبر التنظيف قبل وضع كل حمل يقع حاجز الوبر داخل المجفف. الحاجز المسدود بالوبر يمكن أن يزيد من وقت .التجفيف :للتنظيف اسحب حاجز الوبر من الحامل الخاص به. قم بلف الوبر خارج الحاجز.1 بأصابعك. ال تشطف أو تغسل الحاجز إلزالة الوبر. فالوبر الرطب يكون من .الصعب إزالته . ادفع حاجز الوبر مرة ثانية بقوة في مكانه.2 :هام ■ ■ ال تقم بتشغيل المجفف عندما يكون حاجز النسالة والوبر فضفاضا أو تالفا أو مسدودا أو مفقودا. القيام بذلك يمكن أن يؤدي إلى ارتفاع درجة الحرارة وتلف .كل من المجفف واألقمشة ■ ■ إذا سقط الوبر من الحاجز إلى داخل المجفف أثناء إزالته، افحص غطاء العادم .وقم بإزالة الوبر. انظر "متطلبات التهوية" في تعليمات التثبيت ■ ■ قم بتنظيف المساحة التي يوجد بها حاجز الوبر، حسب الحاجة. باستخدام مكنسة كهربائية، قم بلطف بإزالة أي وبر قد .تراكم خارج حاجز الوبر التنظيف حسب الحاجة بقايا منظفات الغسيل ومنعمات النسيج يمكن أن تتراكم على حاجز الوبر. هذا التراكم يمكن أن يسبب أوقات تجفيف أطول لمالبسك، أو يتسبب في توقف المجفف قبل أن يجف الحمل الخاص بك تماما. ربما يكون الحاجز مسدودا إذا سقط الوبر أثناء وجود .الحاجز في المجفف أشهر أو بشكل أكثر تكرارا، إذا6 قم بتنظيف حاجز الوبر بفرشاة من النايلون كل .حدث انسداد نتيجة لتراكم المخلفات :للغسيل . قم بلف الوبر خارج الحاجز بأصابعك.1 . بلل جانبي حاجز الوبر بالماء الساخن.2 بلل فرشاة النايلون بالماء الساخن ومنظف سائل. قم بتنظيف حاجز الوبر بالفرشاة .3 .إلزالة البقايا المتراكمة .اشطف الحاجز بمياه ساخنة .4 .جفف حاجز الوبر تماما بمنشفة نظيفة .5 .أعد تثبيت الحاجز في المجفف تنظيف المجفف من الداخل لتنظيف حلة المجفف ضع سائل، منظف منزلي غير قابل لالشتعال في المنطقة المبقعة من الحلة .1 .وافرك بقطعة قماش ناعمة حتى تتم إزالة البقعة . امسح الحلة بالكامل بقطعة قماش مبللة.2 . قم بتقليب مجموعة من المالبس أو المناشف النظيفة لتجفيف الحلة.3 المالبس التي تحتوي على أصباغ سائبة، مثل الجينز األزرق الدنيم أو:مالحظة المالبس القطنية الملونة بألوان زاهية، قد يتغير لونها داخل المجفف. هذه البقع ليست ضارة بالمجفف الخاص بك ولن تسبب بقعا لألحمال المستقبلية من المالبس. قم .بتجفيف هذه المالبس مقلوبة إلى الخارج لتجنب إحداث بقع بالحلة إزالة الوبر المتراكم من داخل مقصورة المجفف يجب إزالة الوبر كل سنتين، أو بشكل أكثر تكرارا، حسب استخدام المجفف. ينبغي أن .يتم التنظيف بواسطة فني خدمة مؤهل من مخرج العادم .يجب إزالة الوبر كل سنتين، أو بشكل أكثر تكرارا، حسب استخدام المجفف تنظيف مكان المجفف

Page 78

8 اضغط على مقبض التشغيل/اإليقاف لبدء الدورة .5 .) لبدء الدورةStart/Stop( اضغط مع االستمرار على مقبض التشغيل/اإليقاف ) على وضعStart/Stop( إلنهاء الدورة في وقت مبكر، أدر مقبض التشغيل/اإليقاف

."Off" إيقاف التشغيل

قم بإزالة المالبس على الفور بعد اكتمال الدورة للحد من ظهور التجاعيد. استخدام ميزة (التحكم في التجاعيد) لتجنب التجاعيد عندما ال تتمكن من إزالةWrinkle Control .حمولة من المجفف حالما يتوقف تعيين إعدادات وخيارات الدورة.4 .اختر إعدادات وخيارات الدورة من خالل تدوير المقبض إلى الموضع المطلوب . ال تتوفر جميع الخيارات واإلعدادات في جميع الدورات:مالحظة درجة الحرارة أدر مقبض درجة الحرارة لتغيير إعداد درجة حرارة التجفيف. انظر "تحديد درجة حرارة ."التجفيف ) (التحكم في التجاعيد) (في بعض الموديالتWrinkle Control ميزة دقيقة من التقليب الخالي من الحرارة بشكل دوري في نهاية الدورة. أدر40 احصل على إليقاف المجفف في أيNO (التحكم في التجاعيد) لتحديدWrinkle Control مقبض .وقت قبل انتهاء الدورة حدد الدورة المطلوبة.3 حدد الدورة المطلوبة للحمل الخاص بك. راجع "دليل الدورات" لمزيد من المعلومات حول .كل دورة

"Automatic Dry" دورات التجفيف التلقائي

يمكنك تحديد مستوى جفاف مختلف، اعتمادا على الحمل الخاص بك، من خالل تحويل .المقبض على مستوى الجفاف المطلوب تحديد "تجفيف أكثر" أو "عادي" أو "الطاقة المفضلة" أو "تجفيف أقل" يعدل تلقائياً مستوى الجفاف الذي سيتم عنده إغالق المجفف. بمجرد تعيين مستوى الجفاف، فإنه ال يمكن تغييره .دون وقف الدورة دورات التجفيف التلقائي تعطي أفضل تجفيف في أقصر وقت. يتفاوت وقت التجفيف وفقا .لنوع النسيج ومقدار الحمل ودرجة الجفاف دورات "تجفيف أكثر" تزيل المزيد من رطوبة المالبس. تزيل دورة "تجفيف:مالحظة أقل" رطوبة أقل وتُستخدم لألحمال التي قد ترغب في وضعها على الشماعات الستكمال .التجفيف

Page 79

Page 80

6 .ال تتوفر جميع دورات الغسيل واإلعدادات في جميع الموديالت العاملة بالكهرباء والغاز كانت تستند إلى دورة تجفيف موقوتة مع أقصى ضبط لحرارة التجفيف. اإلعداداتMaytag شهادات االعتماد الحكومية الخاصة بالطاقة الممنوحة لموديالت:مالحظة )، الحرارةNormal cycle( )، الدورة العاديةAutomatic Dry( )، التجفيف التلقائيSensor Dry( االفتراضية على النحو المزودة به والخاصة بدورة التجفيف باستخدام المستشعر .) لم تكن مستخدمةWrinkle Shield( )، قرص التجعدLow heat( المنخفضة دورات التجفيف التلقائي- دليل الدورات دورات التجفيف الموقوت- دليل الدورات .ال تتوفر جميع دورات الغسيل واإلعدادات في جميع الموديالت . ستُشغِّل هذه الدورة المجفف للمدة المحددة بلوحة التحكم- التجفيف الموقوت " في المرة القادمة التي تجفف فيها حمولة مشابهة. إذا كانت األحمال أكثر جفافا مما تريد، حدد دورةMore Dry" إذا لم تكن األحمال جافة بالقدر الذي تريده، حدد دورة تجفيف أكثر :مالحظة ." في المرة القادمة التي تجفف فيها حمولة مشابهةLess Dry" تجفيف أقل تحديد درجة حرارة التجفيف :إذا كان المجفف الخاص بك به إعدادات حرارة متعددة يمكن استخدام إعداد درجة حرارة مرتفعة لتجفيف المالبس ثقيلة الوزن مثل المناشف .ومالبس العمل يمكن استخدام إعداد درجة حرارة منخفض إلى متوسط لتجفيف المالبس متوسطة الوزن مثل المالءات والبلوزات والفساتين والمالبس الداخلية واألقمشة المقاومة للتجاعيد .وبعض المنسوجات المحيكة " لألنسجة الرغوية أو المطاط أوNo Heat" استخدم إعداد تجفيف بدون حرارة .البالستيك أو األقمشة الحساسة للحرارة .قم بتجفيف األقمشة غير المنسوجة أو المغلفة باستخدام حبل الغسيل إذا كان لديك أسئلة حول درجات حرارة التجفيف لألحمال المختلفة، يرجى:مالحظة .الرجوع إلى اإلرشادات المدونة على ملصق العناية :المالبس التي يجب تجفيفها:الدورة:درجة الحرارة:الخيارات المتاحة:تفاصيل الدورة ،الجينز، مالبس العمل الثقيلة والمناشف تجفيف أكثر الطاقة العادية أو الطاقة المفضلة عاليةWrinkle Control/ Wrinkle Prevent ) (التحكم في التجاعيد/منع التجاعيد درجة الحرارة إشارة الدورة .دورات التجفيف التلقائي تعطي أفضل تجفيف في أقصر وقت يتفاوت وقت التجفيف وفقا لنوع النسيج ومقدار الحمل ودرجة .الجفاف قم بتحديد درجة حرارة تجفيف على أساس األقمشة الموجودة في الحمل. إذا كنت غير متأكد من درجة الحرارة التي يجب .تحديدها للحمل، حدد إعدادا أقل بدال من تحديد إعداد أعلى مالبس العمل، واألقمشة متوسطة الوزن، والمالءات الطاقة العادية أو الطاقة المفضلة متوسطةWrinkle Control/ Wrinkle Prevent ) (التحكم في التجاعيد/منع التجاعيد درجة الحرارة إشارة الدورة المالبس الكاجوال والقمصان والسراويل والمالبس خفيفة الوزن واألنسجة الصناعية والحساسة والمالبس الرياضية الطاقة العادية أو الطاقة المفضلة منخفضةWrinkle Control/ Wrinkle Prevent /(التحكم في التجاعيد )منع التجاعيد درجة الحرارة إشارة الدورة : المالبس التي يجب تجفيفها:الدورة:درجة الحرارة:الخيارات المتاحة:تفاصيل الدورة المالبس الكبيرة أو الثقيلة مثل المناشف السميكة أو األردية تجفيف ثقيل "Heavy Dry" أي درجة حرارة درجة الحرارة." لتجفيف األحمال الكبيرة أو الثقيلةHigh" اختر عالية أي حمولةDamp Dry/ Freshen Up /(تجفيف رطب )ترطيب أي درجة حرارة درجة الحرارة يجفف المالبس إلى مستوى رطب أو المالبس التي ال تتطلب .دورة تجفيف كاملة المطاط والبالستيك واألقمشة الحساسة للحرارة Air Fluff/ Air Dry / (زغب الهواء )تجفيف هوائي بدون حرارة درجة الحرارة.تجفيف خالي من الحرارة

Page 81

5 لوحة التحكم والميزات

) (التحكم في التجاعيدWrinkle Control ميزة

)(في بعض الموديالت عندما ال تتمكن من إزالة حمولة من المالبس من المجفف حالما يتوقف، يمكن أن تتكون (التحكم في التجاعيد) بشكل دوري بتقليبWrinkle Control التجاعيد. تقوم ميزة .وإعادة ترتيب ونفش المالبس للمساعدة على عدم تكون التجاعيد ■ ■ دقيقة من التقليب الخالي من الحرارة بشكل دوري في نهاية40 احصل على (التحكم في التجاعيد) على وضعWrinkle Control الدورة. أدر مقبض .اإليقاف أو التشغيل في أي وقت قبل انتهاء الدورة مقبض دورة المجفف استخدم مقبض دورة المجفف لتحديد الدورات المتاحة بالمجفف الخاص بك. أدر المقبض الختيار الدورة المناسبة لحمولة الغسيل. راجع "دليل دورات الغسيل" للحصول .على وصف تفصيلي للدورات

)Timed Dry( التجفيف الموقوت

.يُشغِّل المجفف للمدة المحددة بأداة التحكم في الموديالت التي يوجد بها مفتاح لدرجة الحرارة قابل للتحديد، يمكنك اختيار إعداد بناءً على منسوجات الحمولة. سيعتمد وقت التجفيف ودرجة الحرارة على .موديل المجفف الخاص بك

)Automatic Dry( التجفيف التلقائي

يستشعر الرطوبة في الحمولة أو درجة حرارة الهواء ويقوم باإليقاف عند وصول الحمولة إلى مستوى الجفاف المحدد. يعطي أفضل تجفيف في أقصر وقت. سيتفاوت .وقت التجفيف وفقا لنوع النسيج ومقدار الحمل ودرجة الجفاف 1 2 3درجة الحرارة قم بتحديد درجة حرارة تجفيف على أساس األقمشة الموجودة في الحمل. إذا كنت غير متأكد من درجة الحرارة التي يجب تحديدها للحمل، حدد إعدادا أقل بدال من تحديد .إعداد أعلى

)Start/Stop( بدء التشغيل/اإليقاف

تنتج إشارة الدورة صوتا مسموعا عند انتهاء دورة التجفيف. إزالة المالبس فورا عند .نهاية الدورة يقلل من التجاعيد " أو اإليقافOn" أدر مقبض التشغيل/اإليقاف لتحديد اإلعداد المطلوب (التشغيل ."). اضغط على مقبض التشغيل/اإليقاف لبدء تشغيل المجففOff" (التحكم في التجاعيد)، سيصدرWrinkle Control عند تحديد إعداد:مالحظة Wrinkle دقائق حتى تتم إزالة المالبس أو ينتهي إعداد5 صوت النغمة كل .) (التحكم في التجاعيدControl 4 .ال تتوفر جميع المزايا والخيارات في جميع الموديالت .قد يختلف المظهر 2 3 1 4 2 4

Page 82

4 التحقق من نظام التهوية لديك من أجل تدفق جيد للهواء تدفق جيد للهواء إضافة إلى الحرارة، تتطلب المجففات تدفق هواء جيد لتجفيف المالبس بكفاءة. التهوية السليمة ستقلل من وقت التجفيف وتحسن التوفير في الطاقة لديك. انظر تعليمات .التثبيت .يلعب نظام التهوية المتصل بالمجفف دورا كبيرا في التدفق الجيد للهواء مكالمات الخدمة الناتجة عن التهوية غير الصحيحة ال يغطيها الضمان وسيتم دفع .تكلفتها من قبل العمالء، بغض النظر عمن قام بتثبيت المجفف :للحفاظ على تدفق جيد للهواء جيد أفضل استخدام دورات التجفيف التلقائي لتحسين العناية بالنسيج وتوفير الطاقة " لتحصل من المجفف على أكثر توفيرات في الطاقة وتعزيز العناية بالنسيج. خالل دورات التجفيف التلقائي، يتم استشعار درجةAutomatic Dry" استخدم دورات التجفيف التلقائي .حرارة هواء التجفيف أو مستوى الرطوبة في المالبس. يحدث هذا االستشعار طوال دورة التجفيف ويتم إيقاف المجفف عند وصول المالبس إلى درجة الجفاف المحددة "، يعمل المجفف مقدار الوقت المحدد وينتج عنه في بعض األحيان انكماش وتجاعيد وكهرباء ساكنة بسبب اإلفراط في التجفيف. استخدم التجفيفTimed Dry" مع التجفيف الموقوت .الموقوت للحمل الرطب أحيانا الذي يحتاج إلى وقت تجفيف إضافي أكثر قليال أو عند استخدام رف التجفيف ■ ■ .نظف حاجز الوبر قبل كل حمولة ■ ■ استبدل مادة أنبوب التهوية المصنوعة من البالستيك أو الرقائق المعدنية .) بوصات4( مم102 بمادة ثقيلة ومتينة بقطر ■ ■ .استخدم أقصر طول ممكن ألنبوب التهوية 4" 102 mm ■ ■ درجةً في نظام التهوية، فكل90 ال تستخدم أكثر من أربعة أكواع بزاوية .انحناء وانعطاف يقلل من تدفق الهواء ■ ■ .أزل الوبر والفتات من غطاء العادم ■ ■ أزل الوبر من كامل امتداد نظام التهوية كل سنتين على األقل. عند االنتهاء من التنظيف، تأكد من اتباع إرشادات التثبيت المقدمة مع المجفف من أجل .الفحص النهائي للمنتج ■ ■ .أزل األشياء من مقدمة المجفف المواصفات تُباع هذه الوحدات في مناطق متعددة ذات متطلبات مختلفة من حيث استطاعة القياس. وفيما :يلي بعض من أشكال القياس الصالحة المبينة على هذا المنتج وهو مقياس الوزن الذي يبين حجم الحمولة األقصى الذي يمكن تحميله:سعة المالبس الجافَّة .في المجفف إجراءات السعة التي تمثل السعة القصوى للكتان الجاف والمنسوجات التي تعلنها :IEC السعة .الشركة المصنعة يمكن التعامل معها بدورة خاصة الموديل

3Lmedc315Fw

3Lmedc415Fw

4Kmedc215Fw

4Kmedc315Fw

4Kmedc415Fw

4Kmedc425Fw

فلطية مقننة2N~ V 240–220

2N~ V 240–220

التردد المقدر هرتز50 هرتز60 التيار المقدر أمبير20 أمبير20 استطاعة الكتان الجاف )(الحد األقصى ) رطل33( كجم15 ) رطل33( كجم15

Iec السعة) رطل15( كجم7

) رطل15( كجم7 االرتفاع) بوصة42( مم1067 ) بوصة42( مم1067 العرض) بوصة29( مم737 ) بوصة29( مم737 العمق)"16/2713( مم706 )"16/2713( مم706

Page 83

3 من أجل سالمتك 1

.منه بالقرب أو الجهاز هذا في تخزنها أو االشتعال سريعة المواد أو البنزين تستخدم ال

2

.ال ترش الرذاذ (األيروسول) بالقرب من هذا الجهاز أثناء تشغيله

3

.ال تعدل هذا الجهاز

■ ■ .يجب أال يُستخدم المجفف في حالة استخدام مواد كيماوية صناعية للتنظيف ■ ■ أزل كافة االشياء من الجيوب، مثل الوالعات والثقاب، قبل وضع المالبس في .المجفف ■ ■ .قبل رفع المجفف من الخدمة أو التخلص منه، أزل أبواب مقصورة التجفيف ■ ■ .ال تمد يدك داخل المجفف أثناء حركة الحوض. جُهز مفتاح للباب حفاظا على سالمتك ■ ■ .ال تثبت المجفف أو تخزنه في مكان يتعرض فيه لعوامل الطقس ■ ■ .ال تعبث بأدوات التحكم ■ ■ .ال تواصل استخدام هذا الجهاز إذا بدت عليه آثار العطل أو الخلل ■ ■ ال تقم بإصالح أو استبدال أي جزء من أجزاء الجهاز أو تحاول صيانتها ما لم ينص دليل االستخدام والصيانة على ذلك بالتحديد. يجب أن ينفذ اإلصالحات والصيانة فقط .فني خدمة مؤهل ■ ■ ال تستخدم مطريات األقمشة أو منتجات إزالة الكهرباء الساكنة ما لم توص الشركة .المصنعة لمطري األقمشة أو المنتجات المذكورة بذلك. اتبع اإلرشادات ■ ■ .نظف مرشح النسالة في المجفف قبل وضع كل حمولة .ال تشغل المجفف بدون وضع مرشح النسالة في مكانه ■ ■ حافظ على المنطقة المحيطة بفتحات التصريف والسحب والمناطق المحيطة بهما خالية .من تراكم النسالة والغبار واألوساخ ■ ■ يجب تنظيف الجزء الداخلي من المجفف ومجرى العادم دورياً باالستعانة بفني خدمة .مؤهل ■ ■ .انظر تعليمات التركيب لمعرفة التعليمات الخاصة بالتأريض ■ ■ .ال تجفف العناصر غير المغسولة في هذا المجفف ■ ■ يعمل الجزء النهائي من دورة المجفف دون استخدام حرارة (دورة تبريد) لضمان ترك .العناصر في درجة حرارة تضمن عدم تعرض العناصر للتلف ■ ■ يجب تجفيف عناصر مثل المطاط اإلسفنجي (الفوم الالتكس) أو قبعات االستحمام أو األقمشة المضادة للماء أو العناصر والمالبس المدعومة بالمطاط أو الوسائد المزودة .بحشو من المطاط اإلسفنجي فقط على حبل الغسيل ■ ■ في حالة تلف كابل التغذية بالطاقة، يجب استبداله من قبل الشركة المصنعة أو وكيل .الصيانة أو ما يماثله من شخص مؤهل، من أجل تجنب المخاطر تجنب إيقاف المجفف قبل نهاية دورة التجفيف، ما لم يتم إخراج كافة العناصر :تحذير .وفردها بسرعة حتى تتشتت الحرارة إرشادات هامة للسالمة :للحد من خطر نشوب حريق أو وقوع صدمات كهربائية أو إصابة األفراد عند استعمال المجفف، اتبع هذه االحتياطات األساسية التي تتضمن ما يلي :تحذير احفظ هذه التعليمات ■ ■ .اقرأ جميع اإلرشادات قبل استخدام المجفِّف ■ ■ بوصات) بين مؤخرة المجفف وأي4( ملم100 اترك الحد األدنى من الخلوص البالغ .جدار ■ ■ قد يؤثر تشغيل هذا الجهاز على تشغيل األنواع األخرى من األجهزة والتي تأخذ إمداد هوائها للتشغيل اآلمن من نفس الغرفة. يجب أن تكون هناك تهوية كافية لتحل محل الهواء المستنفذ، وبالتالي تجنب التدفق الراجع للغازات إلى الغرفة من األجهزة التي تحرق أنواع الوقود األخرى، بما في ذلك ألسنة اللهب المكشوف، عند تشغيل المجفف .الدوار. إذا ساورك الشك، تشاور مع الشركة المصنعة للجهاز ■ ■ ال تسد امدادات الهواء إلى المجفف (انظر تعليمات التركيب بالحد األدنى من .)الخلوص ■ ■ ال تضع المالبس والمنسوجات المعرَّضة لزيوت الطهي في المجفِّف. • إنَّ األشياء التي تتأثر بالزيت يمكن أن تشتعل تلقائيا، خاصَّةً عند التعرُّض لمصادر الحرارة كما هو الحال في المجفِّف الدوَّ ار. حيث تصبح العناصر دافئة مما يتسبب في حدوث تفاعل أكسدة للزيت. ومن شأن ذلك توليد حرارة. وفي حالة عدم تصريف هذه الحرارة والتخلص منها، فربما تصبح العناصر ساخنة بما يكفي الشتعالها. من أجل الحد من خطر نشوب حريق نتيجة األحمال الملوثة، فإن الجزء األخير من دورة المجفف الدوَّ ار تحدث بدون حرارة (فترة التبريد). تجنب إيقاف مجفِّف دوَّ ار قبل نهاية دورة التجفيف ما لم يتمُّ إخراج كافة العناصر وفردها بسرعة حتى تتبدَّد حرارتها. كما يمكن أن يؤدي تراكم أو تجميع أو تخزين العناصر المتأثرة بالزيت إلى عدم انبعاث الحرارة ومن ثم .نشوب حريق ■ ■ إذا كان ال مفر من تجفيف األشياء المتسخة بمواد مثل زيت الطهي، واألسيتون والكحول والبنزين والكيروسين ومزيالت البقع، زيت التربنتين، والشمع ومزيالت الشمع، أو التي تلوثت بمنتجات العناية بالشعر في المجفف، فيجب غسلها بالماء الساخن بكمية إضافية من المنظفات قبل أن تُجفف في المجفف. قد ينبعث من هذه األشياء أبخرة يمكن أن تشتعل أو تنفجر. ومثل هذا الغسيل سوف يحد من المخاطر .ولكن لن يزيلها تماما ■ ■ هذا الجهاز غير مصمم لالستخدام من قبل األشخاص (بما في ذلك األطفال األقل من سنوات) من ذوي القدرات البدنية أو الحسية أو العقلية المحدودة، أو محدودي8 عمر الخبرة والمعرفة، ما لم يكن ذلك تحت إشراف أو توجيه خاص باستخدام الجهاز على .يد شخص يكون مسؤوالً عن سالمتهم ■ ■ يجب أن تخضع أعمال التنظيف وصيانة المستخدم التي يجريها األطفال إلى المراقبة .واإلشراف ■ ■ .يجب اإلشراف على األطفال للتأكد أنهم ال يعبثون بالجهاز ■ ■ سنوات عن الجهاز ما لم يخضعوا للمراقبة3 يجب أن يبتعد األطفال األقل من عمر .باستمرار

Page 84

Page 85

Maytag Dryer

Ask AI

Common Questions

Full Manual

More from Maytag

Similar Dryers

Maytag Dryer

Ask AI

Common Questions

Full Manual

W10849529C

Electric Or Gas Dryer Use And Care Guide

Guide D’Utilisation Et D’Entretien

Sèche-Linge Électrique Ou À Gaz

Secadora A Gas O Eléctrica

Manual De Uso Y Cuidado

Guida All’Uso E Alla Manutenzione

Dell’Asciugatrice Elettrica O A Gas

Elektro- Oder Gastrockner – Bedienungs- Und Pflegeanleitung

Check Your Vent System For Good Air Flow............. 4

Use Automatic Dry Cycles For

Better Fabric Care And Energy Savings..................... 4

Sécurité Du Sèche-Linge...................................................13

Vérification D’Une Circulation D’Air

Adéquate Pour Le Système D’Évacuation ..................16

Utilisation Des Programmes Automatiques

Pour Un Meilleur Soin Du Tissu Et Davantage

D’Économies D’Énergie.......................................................16

Seguridad De La Secadora...............................................29

Revise Que El Sistema De Ventilación

Tenga Un Buen Flujo De Aire...........................................32

Use Los Ciclos Secado Automático Para

Un Mejor Cuidado De Las Telas Y Ahorro

4Kmedc215

4Kmedc315

4Kmedc415

4Kmedc425

3Lmedc315

3Lmedc415

Control Panel & Features................................................. 5

Assistance Or Service....................................................... 28

Tableau De Commande Et Caractéristiques.............17

Guide De Programmes........................................................18

Utilisation Du Sèche-Linge...............................................19

Entretien Du Sèche-Linge.................................................21

Assistance Ou Service........................................................28

Panel De Control Y Características..........................33

Cuidado De La Secadora....................................................37

Solución De Problemas.....................................................39

Ayuda O Servicio Técnico..................................................43

Sicurezza Dell’Asciugatrice.......................................... 44

Controllo Del Sistema Di Sfiato

Per Il Corretto Flusso Dell’Aria................................. 46

Uso Dei Cicli Di Asciugatura Automatica Per

Una Migliore Cura Dei Tessuti E Per Risparmiare

Pannello Comandi E Funzioni......................................... 47

Uso Dell’Asciugatrice....................................................... 49

Manutenzione Dell’Asciugatrice................................. 51

Risoluzione Dei Problemi................................................. 53

Überprüfen Des Abluftsystems Auf Gute

Automatische Trockenprogramme Für

Textilschonendes Trocknen Und Energiesparen.... 61

Bedienfeld Und Funktionen............................................ 62

Programmleitfaden........................................................... 63

Verwenden Des Trockners............................................. 64

Pflege Des Trockners...................................................... 66

Störungsbehebung............................................................ 68

Unterstützung Oder Kundendienst........................... 71

Dryer Safety

Caution – Risk Of Fire/Flammable Materials

For Your Safety

3. Do Not Modify This Appliance.

Important Safety Instructions

Save These Instructions

Check Your Vent Sysem For Good Air Flow

Warning

Use Automatic Dry Cycles For Better Fabric Care And Energy Savings

Specifications

3Lmedc315Fw

3Lmedc415Fw

4Kmedc215Fw

4Kmedc315Fw

4Kmedc415Fw

4Kmedc425Fw

220–240 V 2N~

220–240 V 2N~

OU À Proximité De Celui-Ci.
