How much detergent should I use in the Whirlpool 8575985 dishwasher?

The amount of detergent depends on water hardness and soil level. For example, with soft water and light soil, use 4 tsp (20 mL) in the Main Wash section, while hard water with heavy soil requires filling the cup completely with up to 9 tsp (45 mL) in the Main Wash section. Tablet detergents must be placed in the Main Wash section with the cover closed, and you should follow package instructions for liquid or concentrated detergents. (Page 13)

How do I refill the rinse aid dispenser, and how often does it need to be refilled?

The rinse aid dispenser holds 5 oz (150 mL) of liquid rinse aid, which typically lasts 1 to 3 months under normal conditions. To refill, turn the dispenser knob to 'Open,' lift it out, pour rinse aid until the indicator points to 'Full,' then replace the knob and turn it to the 'Lock' position. Clean up any spilled rinse aid with a damp cloth and do not use solid or bar-type rinse aid. (Page 14)

What is the recommended water temperature for best dishwashing results?

For best dishwashing results, water should be 120°F (49°C) as it enters the dishwasher. If your water heater is located far from the dishwasher, run hot water at the nearest faucet for at least 1 minute before starting a cycle to minimize cold water in the line. You can check the temperature by placing a candy or meat thermometer in a glass measuring cup while hot water runs into it. (Page 14)

What does it mean when the Clean light is flashing on the dishwasher?

A flashing Clean light indicates that the dishwasher has malfunctioned, specifically related to the heater circuit. You should call for service to have the heater circuit checked. (Page 21)

Which items should NOT be washed in the dishwasher?

Several items should not be washed in the dishwasher, including cast iron (seasoning is removed and iron will rust), wooden ware (can warp, crack, or lose its finish), tin (can rust), gold-colored flatware (will discolor), and disposable aluminum pans (may shift and transfer black marks to dishes). Hollow-handle knives, bottles and cans with glued labels, pewter, brass, and bronze items should also be hand-washed. (Page 19)

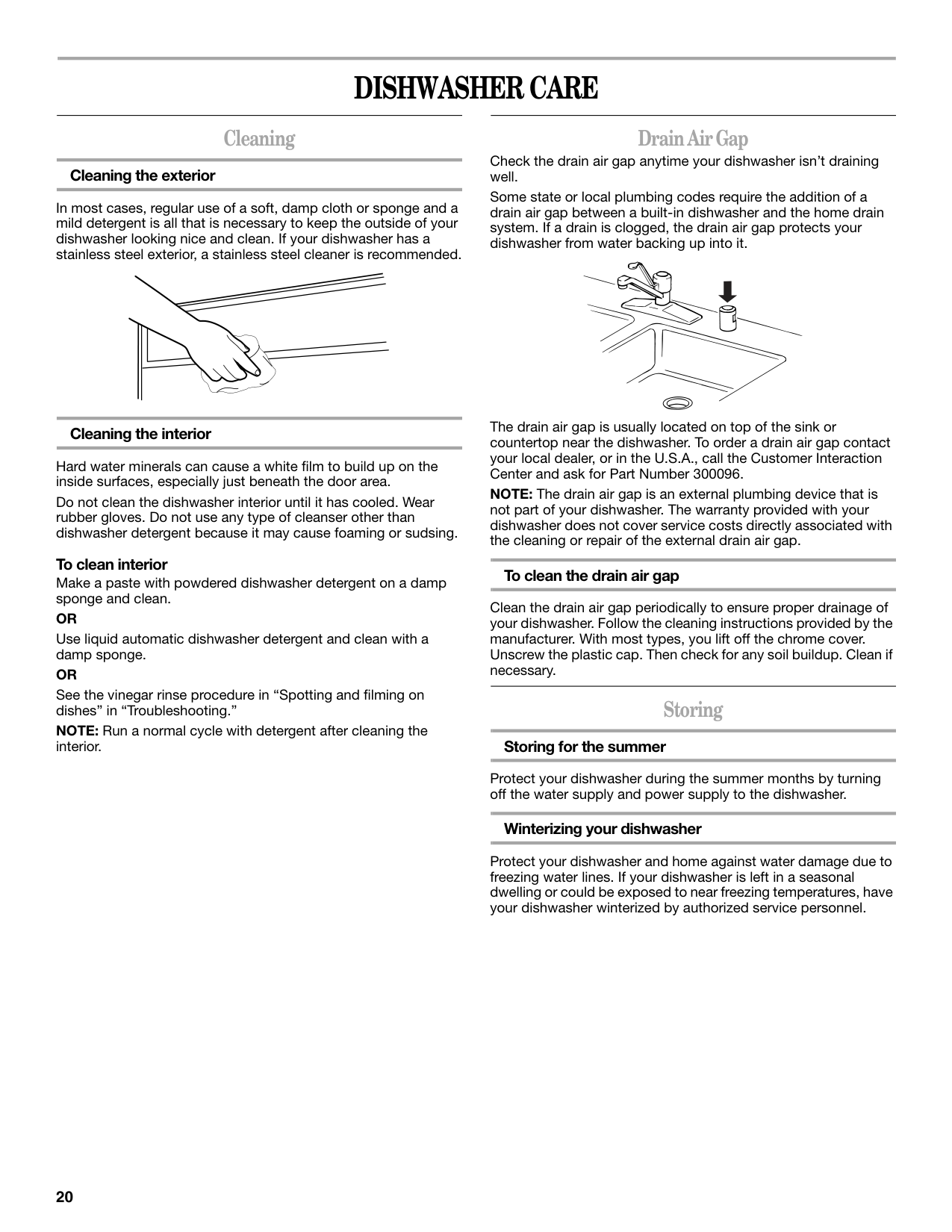

How do I winterize or store the dishwasher to prevent freezing damage?

To protect the dishwasher during summer months, turn off both the water supply and power supply to the dishwasher. If the dishwasher will be left in a seasonal dwelling or exposed to near-freezing temperatures, have it winterized by authorized service personnel. Note that damage from freezing ruptures of the fill valve is not covered by the warranty. (Page 20)

How do I cancel or drain the dishwasher mid-cycle?

Press CANCEL/DRAIN at any time during a cycle to cancel it. The dishwasher will start a 2-minute drain if needed and clear all indicators. If your dishwasher has a dual-digit display, let it drain completely, as the display clears after 2 minutes. You can also press CANCEL/DRAIN again to stop the drain immediately, but remember to drain the dishwasher before starting a new cycle. (Page 16)

How do I lock the dishwasher controls to prevent unintended use?

Press and hold HEATED DRY for 4 seconds to turn on the control lock; the lock light will glow. When locked, all buttons are disabled and any button press will cause the light to flash 3 times with the selection ignored. To turn off the lock, press and hold HEATED DRY again for 4 seconds until the light turns off. Note that the dishwasher door can still be opened while controls are locked. (Page 17)

How much detergent should I use in the dishwasher?

The amount of detergent depends on your water hardness and dish soil level. For soft water (0-2 grains per U.S. gallon) with light soil, use 4 tsp (20 mL) in the Main Wash section; for hard water (7+ grains per U.S. gallon) with heavy soil, fill the cup completely with up to 9 tsp (45 mL). Only use automatic dishwashing detergent, and store it tightly closed in a cool, dry place for best results. (Page 13)

What is the ideal water temperature for the dishwasher and how do I check it?

For best dishwashing results, water should enter the dishwasher at 120°F (49°C). To check, run hot water at the faucet closest to your dishwasher for at least 1 minute, place a candy or meat thermometer in a glass measuring cup, and check the temperature as water flows in. If your water heater is far from the dishwasher, run the hot water at the faucet first to minimize cold water in the line. (Page 14)

What items should NOT be washed in the dishwasher?

Several items should not be washed in the dishwasher, including cast iron (seasoning is removed and iron rusts), wooden ware (can warp, crack, or lose finish), tin (can rust), gold-colored flatware (will discolor), and disposable aluminum pans (may shift and transfer black marks). Hollow-handle knives, pewter, brass, bronze, and bottles or cans with glued labels are also not dishwasher safe. (Page 19)

Why is the 'Clean' light flashing on my dishwasher?

A flashing Clean light indicates that the dishwasher has malfunctioned, specifically related to the heater circuit. You should call for service to have the heater circuit checked. This is different from the Clean light simply glowing, which just means a cycle has finished. (Page 21)

How do I winterize or store the dishwasher when not in use?

To store the dishwasher during summer, turn off both the water supply and power supply to the dishwasher. If the dishwasher will be left in a seasonal dwelling or exposed to near-freezing temperatures, have it winterized by authorized service personnel to protect against water damage from freezing lines. The manual notes that damage from freezing of the fill valve is not covered by the warranty. (Page 20)

How do I start a wash cycle on the Whirlpool 8575985 Dishwasher?

To start a wash cycle, scrape large food soil from dishes, load the dishwasher properly, add detergent, and check the rinse aid dispenser. Push the door firmly closed until it latches, run hot water at the nearest sink until hot, then press your desired cycle and option selections, and press START/RESUME. If the door is opened during a cycle or power is interrupted, the Start/Resume indicator flashes and the cycle will not resume until the door is closed and START/RESUME is pressed. (Page 7)

What should I do if the dishwasher stops mid-cycle and the Start/Resume light is flashing?

A flashing Start/Resume indicator means the door was opened or power was interrupted during the cycle. Close the door firmly and press START/RESUME to resume the cycle. If the Start/Resume indicator flashes 3 times when you press START/RESUME, the dishwasher is waiting for you to open the door after the last cycle — open and close the door, then press START/RESUME. (Page 21)

How do I start a wash cycle on my Whirlpool 8575985 dishwasher?

First, scrape large food soil and hard items from dishes, then properly load the dishwasher. Add detergent and check the rinse aid dispenser. Push the door firmly closed, run hot water at the nearest sink until it's hot, then turn off the water. Press the desired cycle and option selections, then press START/RESUME to begin the cycle. (Page 7)

What should the water temperature be when entering my dishwasher?

For best dishwashing results, water should be 120°F (49°C) as it enters the dishwasher. Hot water dissolves and activates the dishwashing detergent, dissolves grease, and helps glasses dry spot-free. Loads may not wash as well if the water temperature is too low. (Page 14)

Can I wash glasses in the bottom rack of my dishwasher?

No, you should not load glasses, cups, or plastic items in the bottom rack. Load glasses in the top rack only, as the bottom rack is not designed for glasses and damage can occur. (Page 10)

How do I fill the detergent dispenser and how much detergent should I use?

Open the dispenser cover by moving the cover latch to the right, add the correct amount of detergent to the Main Wash section according to soil level and water hardness (ranging from 4 tsp for soft water/light soil to 9 tsp for hard water/heavy soil), and add detergent to the Pre-Wash section if needed. Use automatic dishwashing detergent only, store it in a cool dry place, and add detergent just before starting the cycle. (Page 13)

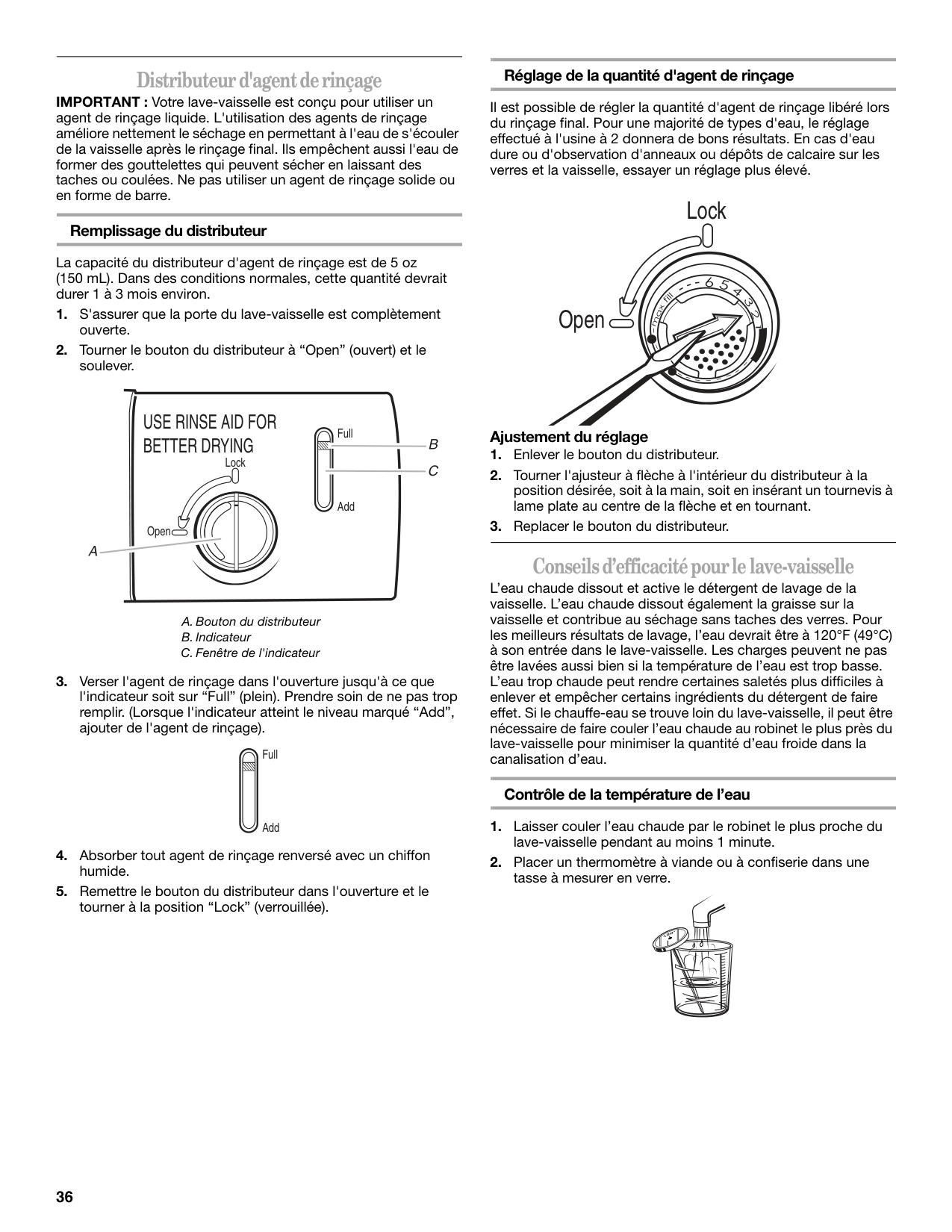

How do I adjust the rinse aid dispenser setting?

Remove the dispenser knob, then turn the arrow adjuster inside the dispenser to the desired setting using your fingers or a flat-blade screwdriver. For most water conditions, the factory setting of 2 will give good results; try a higher setting if you have hard water or notice rings or calcium spots. Replace the dispenser knob when done. (Page 14)

What does it mean if the 'Clean' light is flashing on my dishwasher?

If the Clean light is flashing, the dishwasher has malfunctioned. You should call for service to have the heater circuit checked. (Page 21)

How do I add dishes to my dishwasher after a cycle has started?

You can add an item anytime before the main wash starts by lifting up the door latch to stop the cycle and waiting for the spraying action to stop. Check the detergent dispenser—if the cover is still closed, you can add the item. Then close the door firmly until it latches and press START/RESUME to resume the cycle after a 5-second pause. (Page 16)

What should I do if dishes have spotting or filming on them?

Hard water with high mineral content can cause spotting and filming. Use a liquid rinse aid to condition the final rinse water and eliminate spotting and filming, and keep the rinse aid dispenser filled. Ensure water temperature is 120°F (49°C), use fresh recommended detergent in the correct amount, and check that home water pressure is 20-120 psi. You can also try a white vinegar rinse for occasional use by placing 2 cups of white vinegar in a glass on the bottom rack and running a complete cycle with air-dry option and no detergent. (Page 22)

How do I cancel a wash cycle that is in progress?

Press CANCEL/DRAIN anytime during a cycle. Your dishwasher will start a 2-minute drain if needed and clear all indicators. Let the dishwasher drain completely—the display will clear after 2 minutes. You can also press CANCEL/DRAIN again to stop the drain immediately, but remember to drain the dishwasher before starting a new cycle. (Page 16)

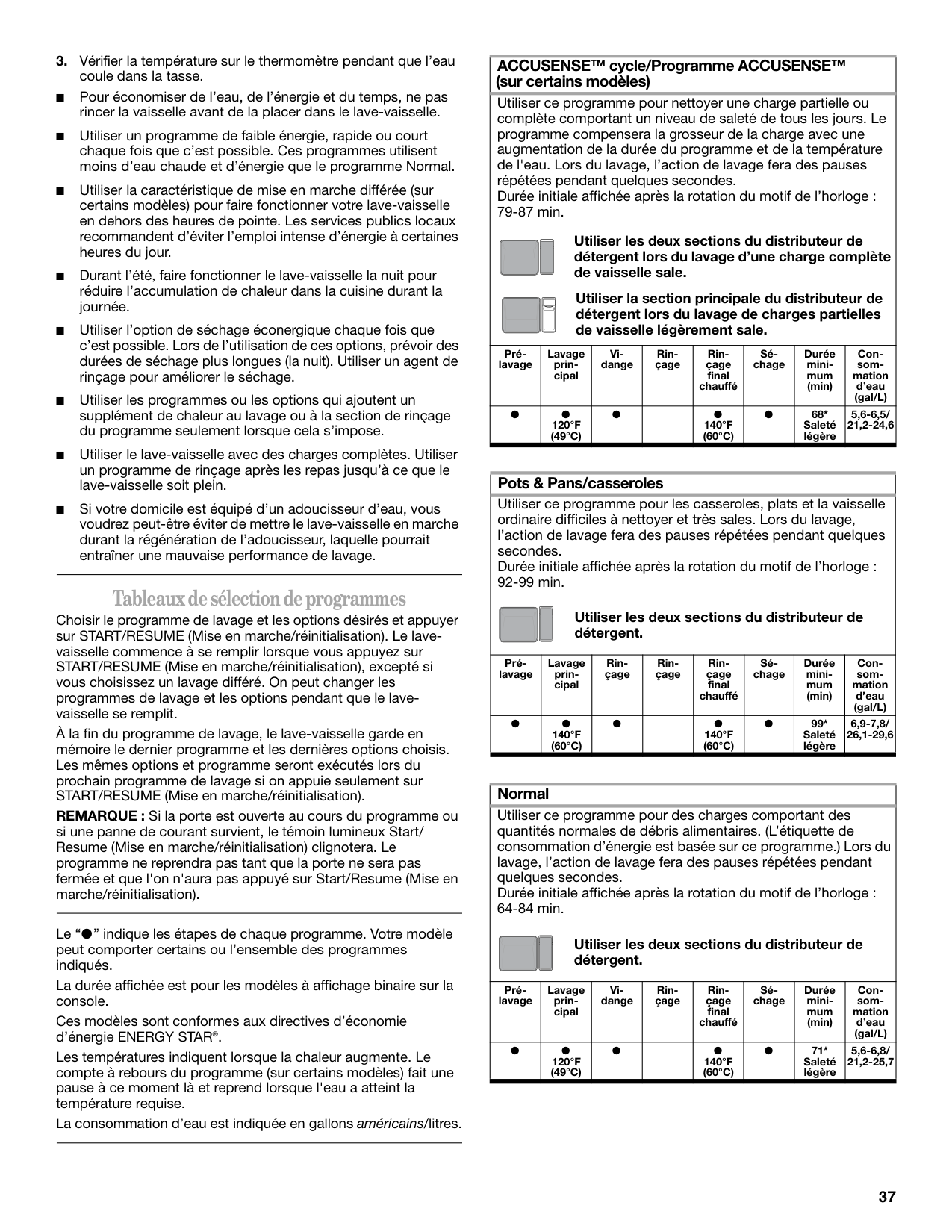

What is the ACCUSENSE™ cycle and when should I use it?

The ACCUSENSE™ cycle is used for all day-to-day soil types when washing full to partial dish loads. This cycle compensates for the size of the dish load by adding time and heat, and the wash action will repeatedly pause for several seconds. Use both detergent dispenser sections for full soiled loads and one section for lightly soiled, partial loads. The initial display time is 79-87 minutes. (Page 15)

Whirlpool Series 8575985 Dishwasher — Manual, FAQ & Troubleshooting

Name: Whirlpool Series 8575985 Dishwasher
Brand: Whirlpool

Page 1

Dishwasher

Use&CareGuide For questions about features, operation/performance parts, accessories or service, call: 1-800-253-1301. In Canada, call for assistance 1-800-461-5681, for installation and service, call: 1-800-807-6777 or visit our website at... www.whirlpool.com or www.whirlpoolappliances.ca

Lave-Vaisselle

Guided’utilisation etd’entretien Au Canada, pour assistance, composez le 1-800-461-5681, pour installation ou service, le 1-800-807-6777 ou visitez notre site web à www.whirlpoolappliances.ca Table of Contents/Table des matières................ 2 8575985 ® Models/Modèles

Du1050, Du1100, Du1101, Du1145,

Du1148, Duc600, Dul240, Gu2400,

Gu2500, Gu2548, Gu2600, Gu3200

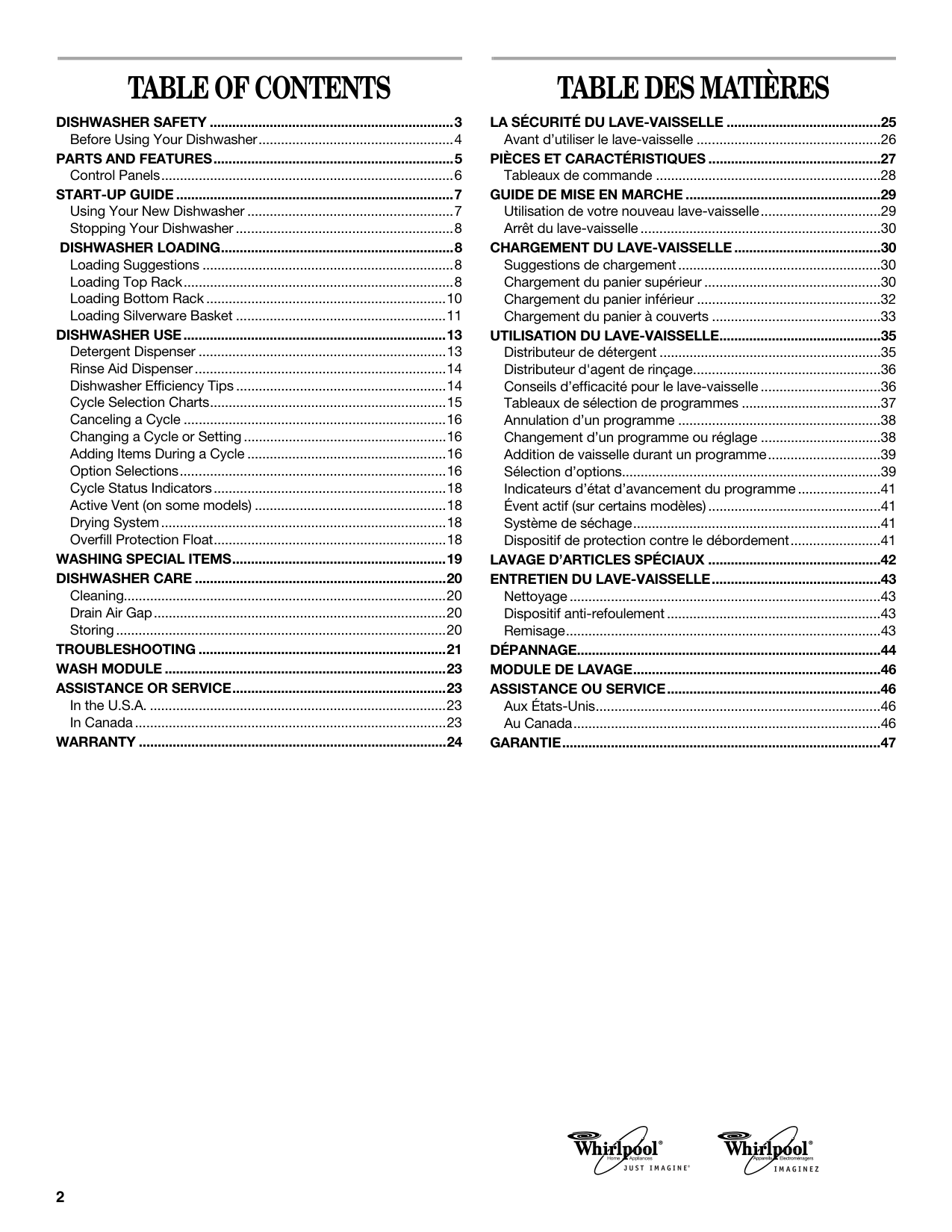

Page 2

2

DISHWASHER SAFETY .................................................................3 Before Using Your Dishwasher....................................................4 PARTS AND FEATURES................................................................5 Control Panels..............................................................................6 START-UP GUIDE ..........................................................................7 Using Your New Dishwasher .......................................................7 Stopping Your Dishwasher ..........................................................8 DISHWASHER LOADING..............................................................8 Loading Suggestions ...................................................................8 Loading Top Rack........................................................................8 Loading Bottom Rack................................................................10 Loading Silverware Basket ........................................................11 DISHWASHER USE......................................................................13 Detergent Dispenser ..................................................................13 Rinse Aid Dispenser...................................................................14 Dishwasher Efficiency Tips ........................................................14 Cycle Selection Charts...............................................................15 Canceling a Cycle ......................................................................16 Changing a Cycle or Setting......................................................16 Adding Items During a Cycle .....................................................16 Option Selections.......................................................................16 Cycle Status Indicators..............................................................18 Active Vent (on some models) ...................................................18 Drying System............................................................................18 Overfill Protection Float..............................................................18 WASHING SPECIAL ITEMS.........................................................19 DISHWASHER CARE ...................................................................20 Cleaning......................................................................................20 Drain Air Gap..............................................................................20 Storing........................................................................................20 TROUBLESHOOTING ..................................................................21 WASH MODULE ...........................................................................23 ASSISTANCE OR SERVICE.........................................................23 In the U.S.A. ...............................................................................23 In Canada...................................................................................23 WARRANTY ..................................................................................24

Table Des Matières

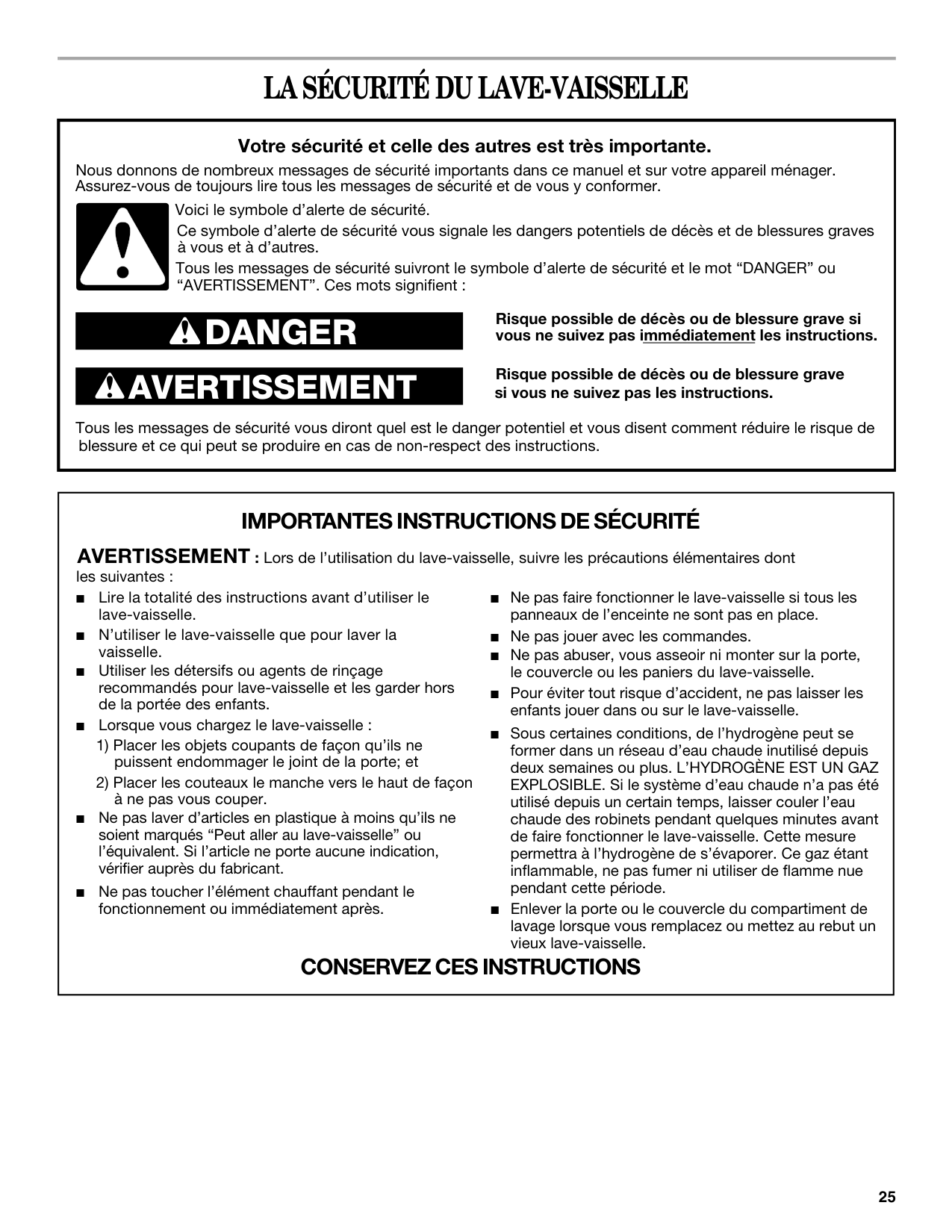

La Sécurité Du Lave-Vaisselle .........................................25

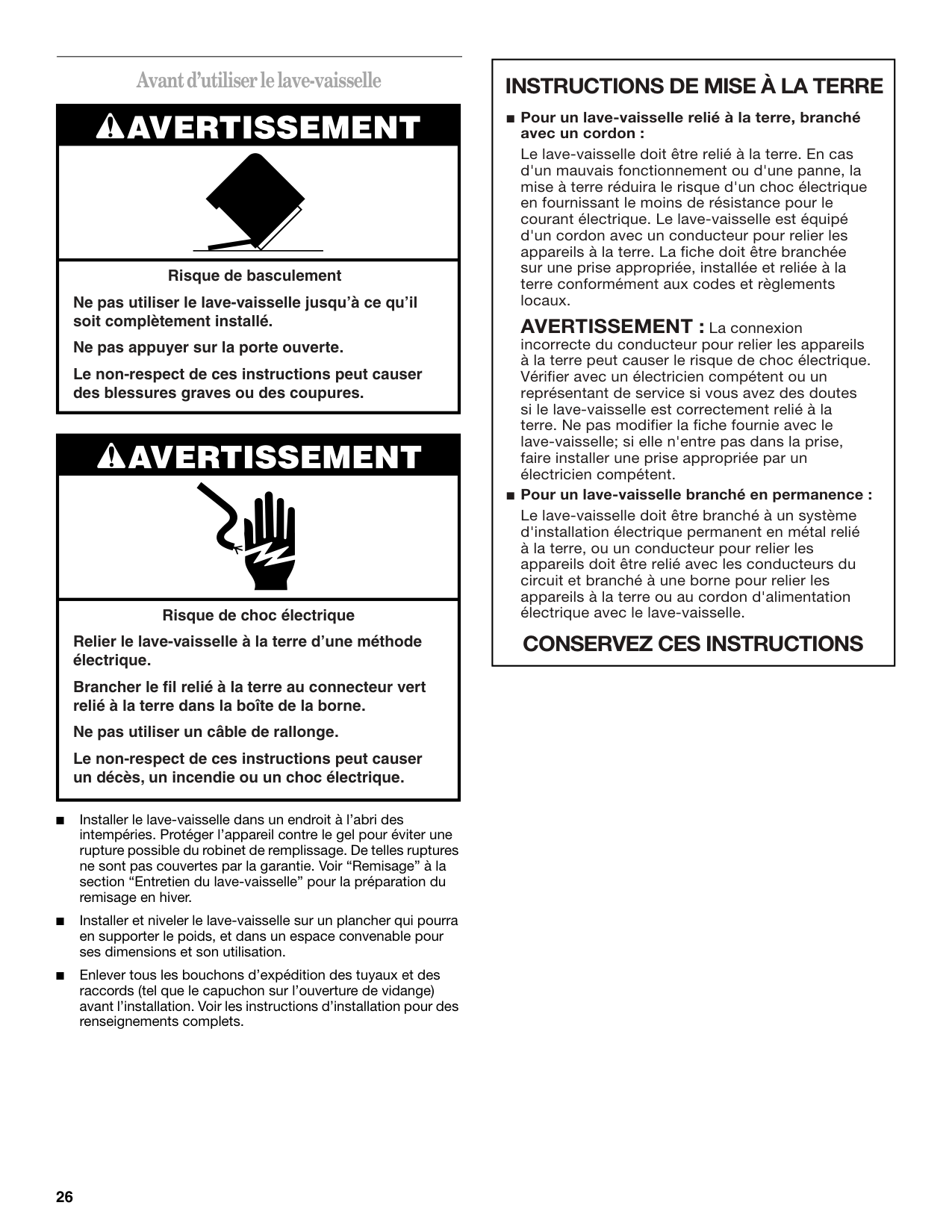

Avant d’utiliser le lave-vaisselle .................................................26

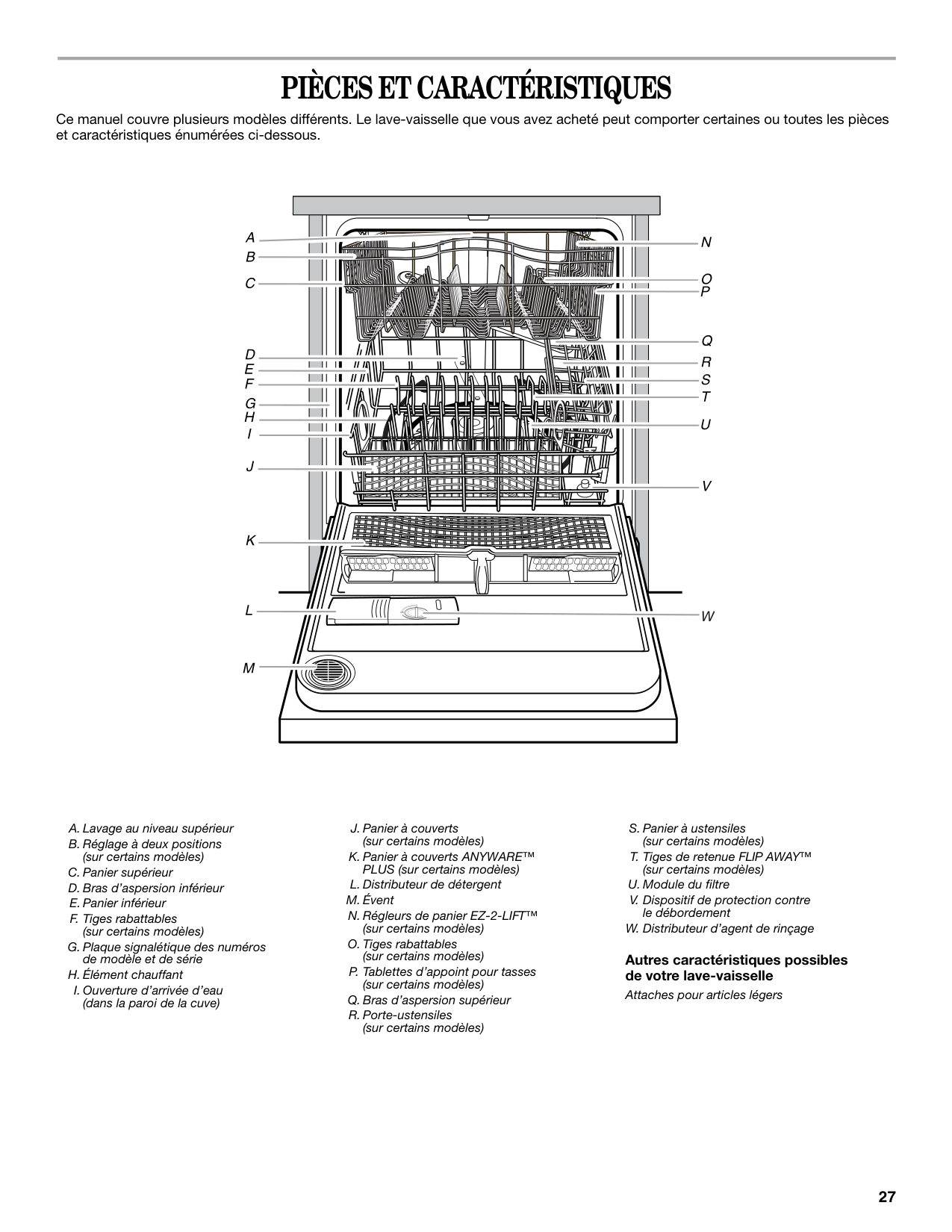

Pièces Et Caractéristiques ..............................................27

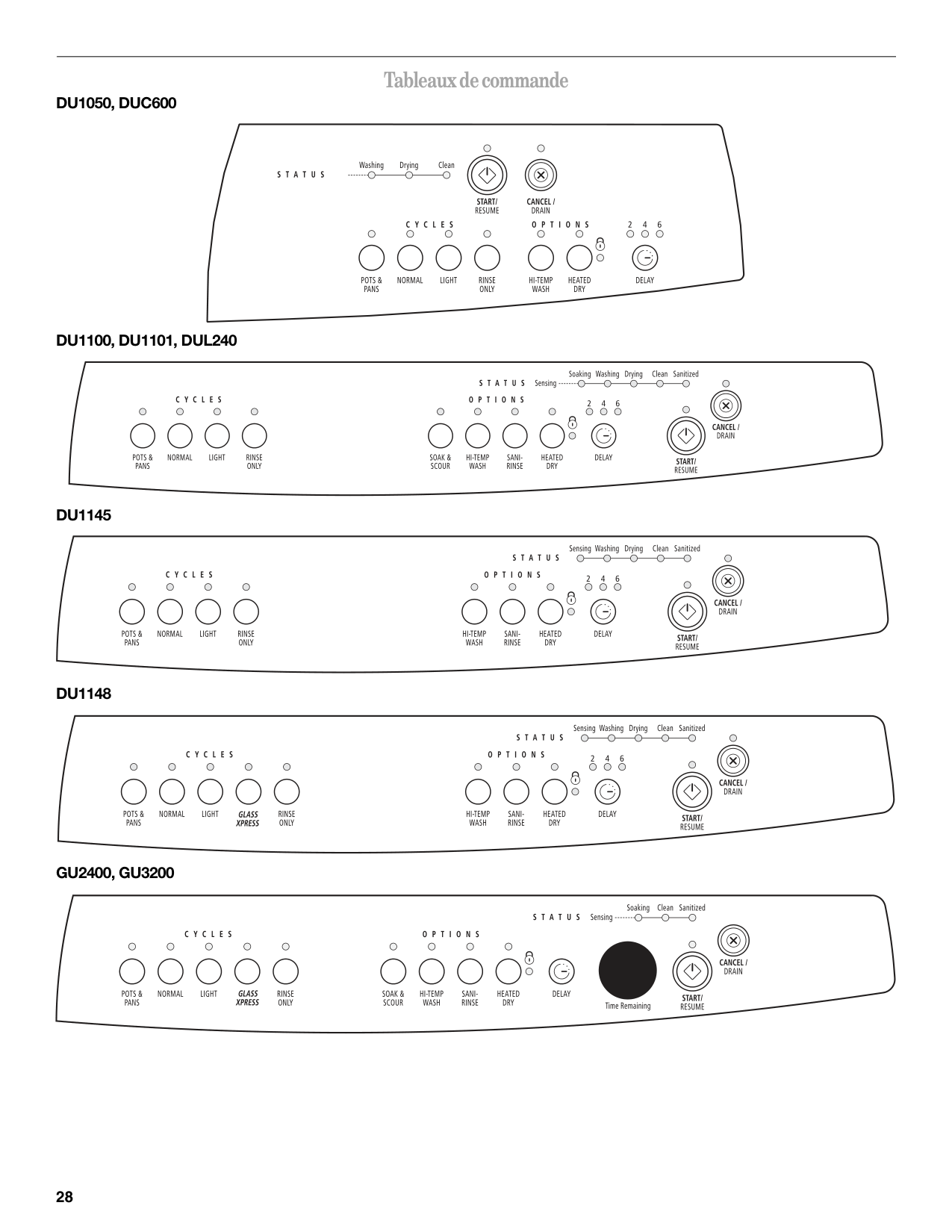

Tableaux de commande ............................................................28

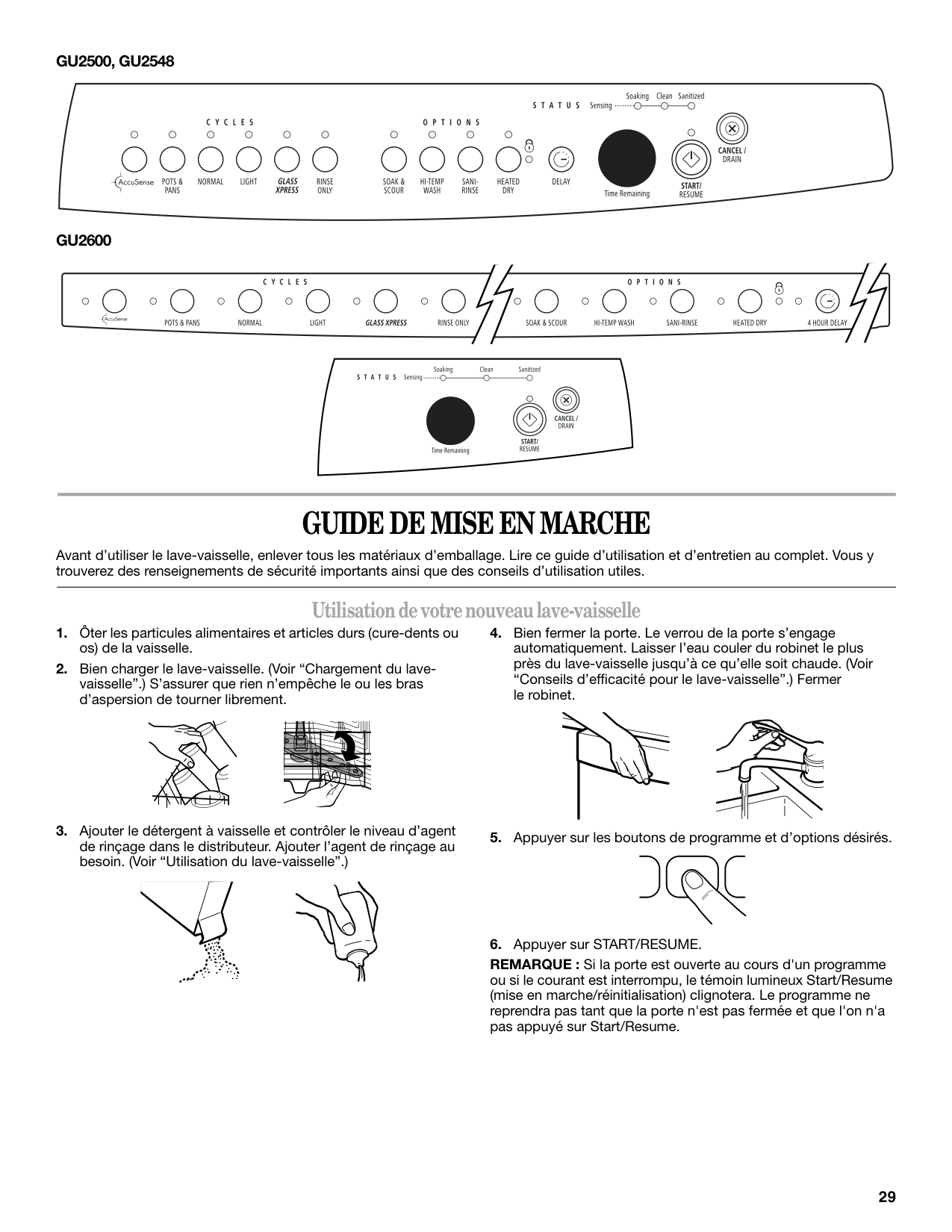

Guide De Mise En Marche ....................................................29

Utilisation de votre nouveau lave-vaisselle................................29 Arrêt du lave-vaisselle ................................................................30

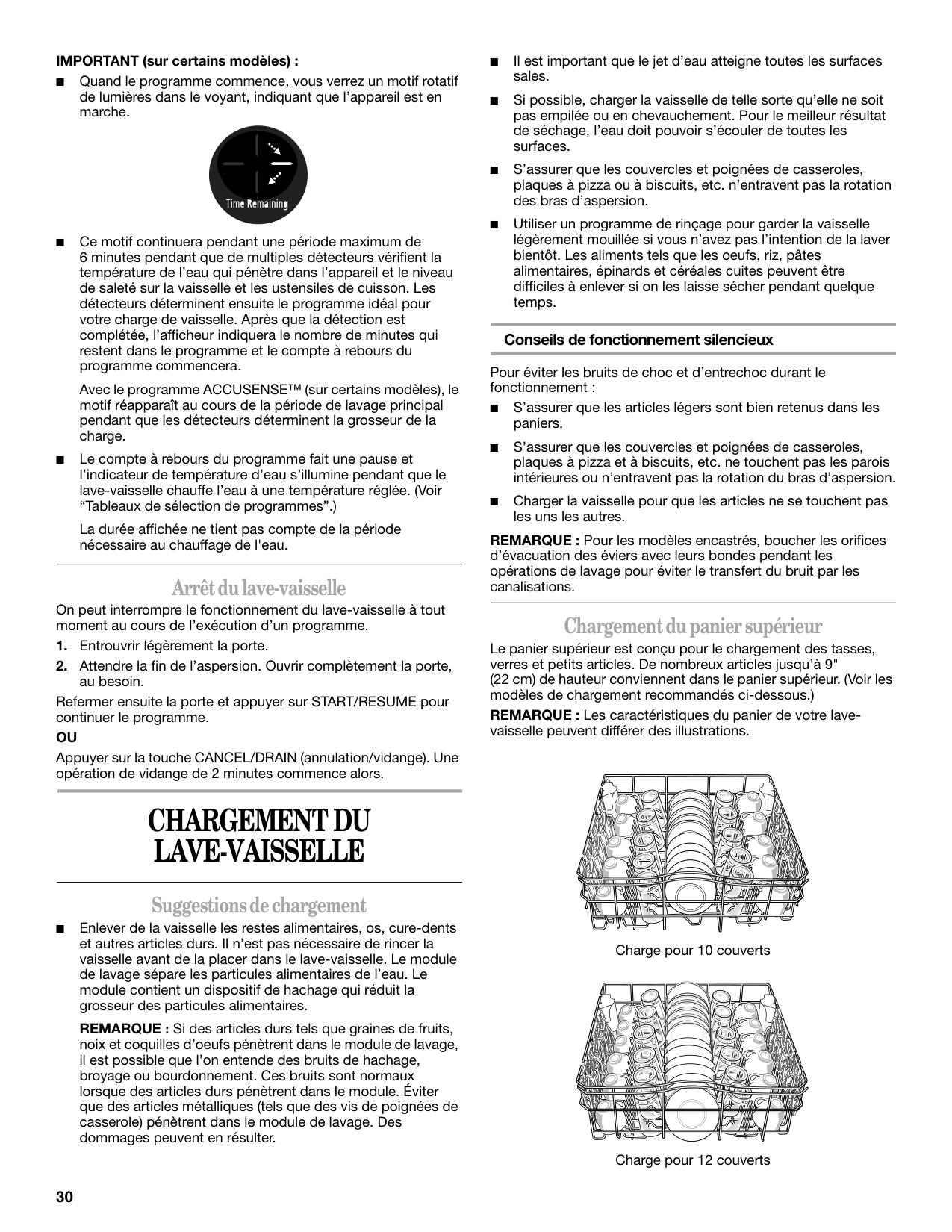

Chargement Du Lave-Vaisselle .......................................30

Suggestions de chargement......................................................30 Chargement du panier supérieur ...............................................30 Chargement du panier inférieur .................................................32 Chargement du panier à couverts .............................................33

Utilisation Du Lave-Vaisselle...........................................35

Distributeur de détergent ...........................................................35 Distributeur d'agent de rinçage..................................................36 Conseils d’efficacité pour le lave-vaisselle ................................36 Tableaux de sélection de programmes .....................................37 Annulation d’un programme ......................................................38 Changement d’un programme ou réglage ................................38 Addition de vaisselle durant un programme..............................39 Sélection d’options.....................................................................39 Indicateurs d’état d’avancement du programme ......................41 Évent actif (sur certains modèles)..............................................41 Système de séchage..................................................................41 Dispositif de protection contre le débordement........................41

Lavage D’Articles Spéciaux ..............................................42

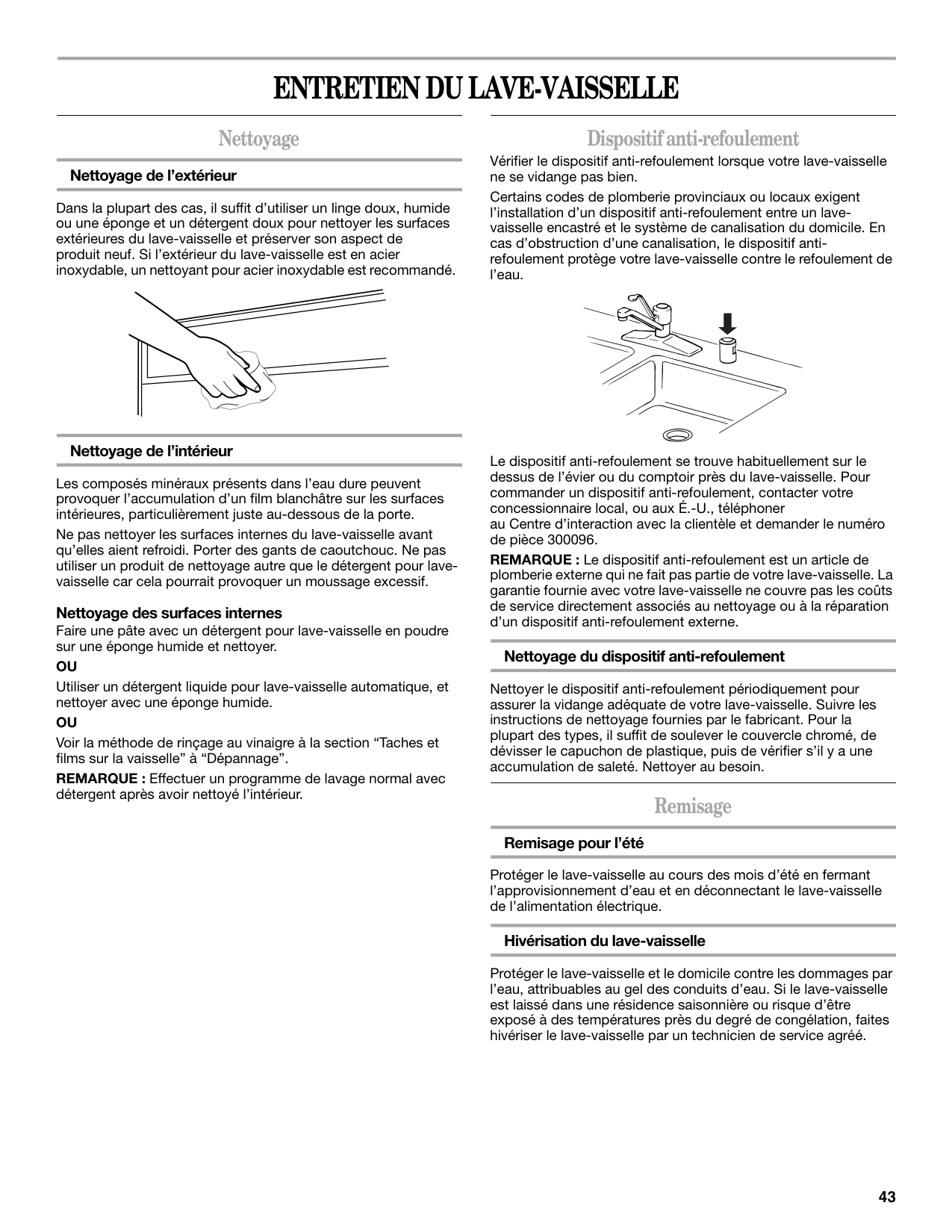

Entretien Du Lave-Vaisselle.............................................43

Nettoyage ...................................................................................43 Dispositif anti-refoulement .........................................................43 Remisage....................................................................................43 DÉPANNAGE.................................................................................44 MODULE DE LAVAGE..................................................................46 ASSISTANCE OU SERVICE.........................................................46 Aux États-Unis............................................................................46 Au Canada..................................................................................46 GARANTIE.....................................................................................47 ®

Page 3

Page 4

Page 5

Page 6

Page 7

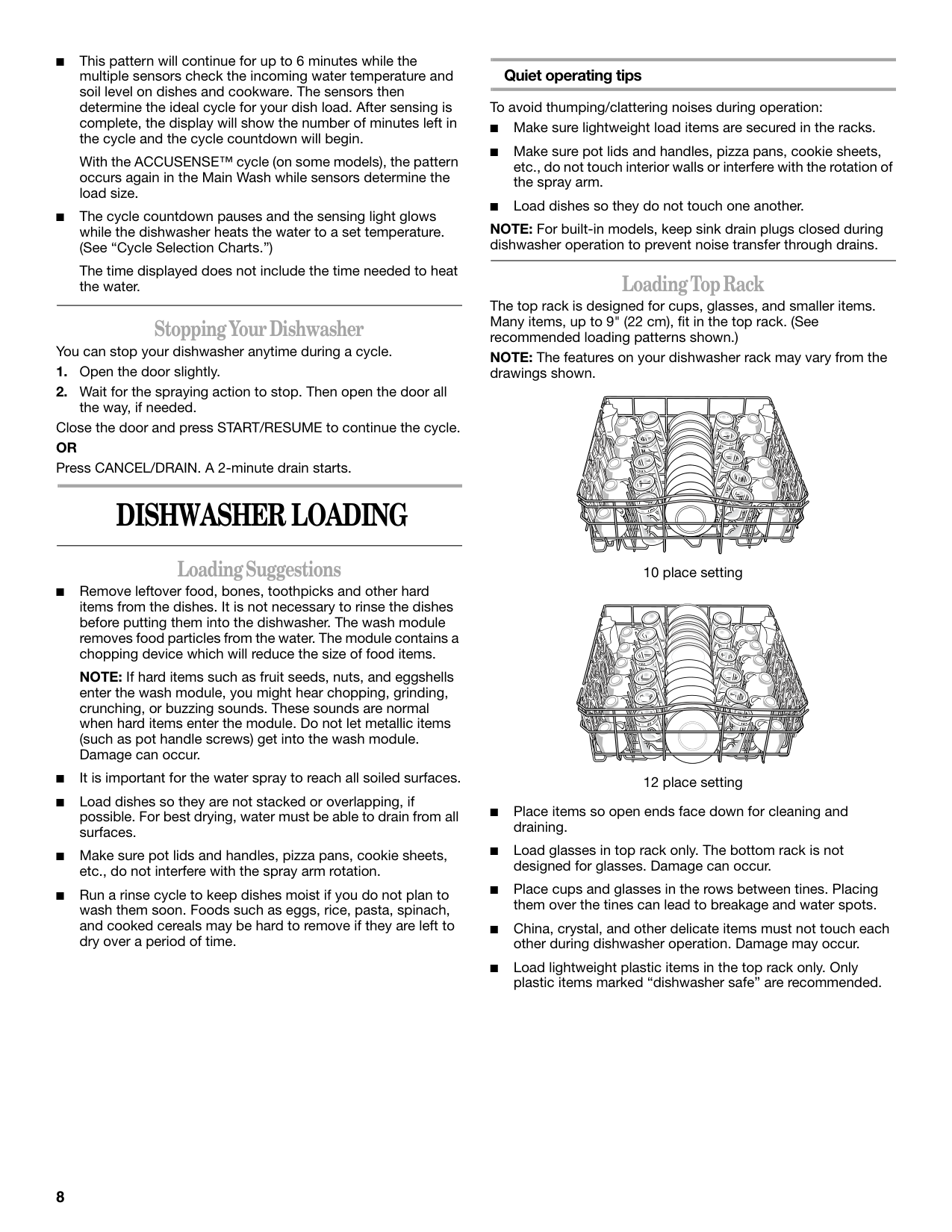

Page 8

8

I

This pattern will continue for up to 6 minutes while the multiple sensors check the incoming water temperature and soil level on dishes and cookware. The sensors then determine the ideal cycle for your dish load. After sensing is complete, the display will show the number of minutes left in the cycle and the cycle countdown will begin. With the ACCUSENSE™ cycle (on some models), the pattern occurs again in the Main Wash while sensors determine the load size.

I

The cycle countdown pauses and the sensing light glows while the dishwasher heats the water to a set temperature. (See “Cycle Selection Charts.”) The time displayed does not include the time needed to heat the water. StoppingYourDishwasher You can stop your dishwasher anytime during a cycle.

Open the door slightly.

Wait for the spraying action to stop. Then open the door all

the way, if needed. Close the door and press START/RESUME to continue the cycle.

Or

Press CANCEL/DRAIN. A 2-minute drain starts.

Dishwasher Loading

LoadingSuggestions

I

Remove leftover food, bones, toothpicks and other hard items from the dishes. It is not necessary to rinse the dishes before putting them into the dishwasher. The wash module removes food particles from the water. The module contains a chopping device which will reduce the size of food items. NOTE: If hard items such as fruit seeds, nuts, and eggshells enter the wash module, you might hear chopping, grinding, crunching, or buzzing sounds. These sounds are normal when hard items enter the module. Do not let metallic items (such as pot handle screws) get into the wash module. Damage can occur.

I

It is important for the water spray to reach all soiled surfaces.

I

Load dishes so they are not stacked or overlapping, if possible. For best drying, water must be able to drain from all surfaces.

I

Make sure pot lids and handles, pizza pans, cookie sheets, etc., do not interfere with the spray arm rotation.

I

Run a rinse cycle to keep dishes moist if you do not plan to wash them soon. Foods such as eggs, rice, pasta, spinach, and cooked cereals may be hard to remove if they are left to dry over a period of time. Quiet operating tips To avoid thumping/clattering noises during operation:

I

Make sure lightweight load items are secured in the racks.

I

Make sure pot lids and handles, pizza pans, cookie sheets, etc., do not touch interior walls or interfere with the rotation of the spray arm.

I

Load dishes so they do not touch one another. NOTE: For built-in models, keep sink drain plugs closed during dishwasher operation to prevent noise transfer through drains. LoadingTopRack The top rack is designed for cups, glasses, and smaller items. Many items, up to 9" (22 cm), fit in the top rack. (See recommended loading patterns shown.) NOTE: The features on your dishwasher rack may vary from the drawings shown.

I

Place items so open ends face down for cleaning and draining.

I

Load glasses in top rack only. The bottom rack is not designed for glasses. Damage can occur.

I

Place cups and glasses in the rows between tines. Placing them over the tines can lead to breakage and water spots.

I

China, crystal, and other delicate items must not touch each other during dishwasher operation. Damage may occur.

I

Load lightweight plastic items in the top rack only. Only plastic items marked “dishwasher safe” are recommended. 10 place setting 12 place setting

Page 9

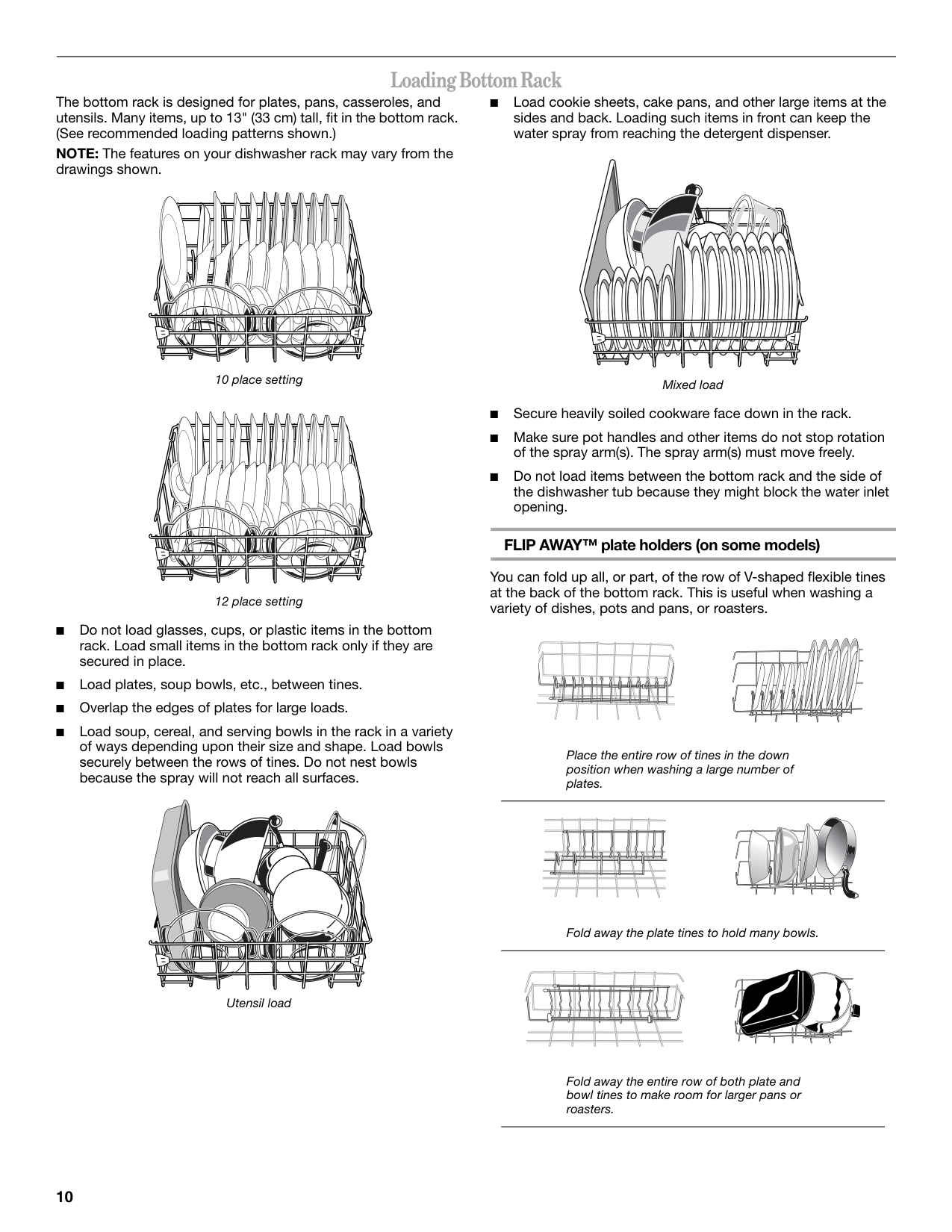

Page 10

Page 11

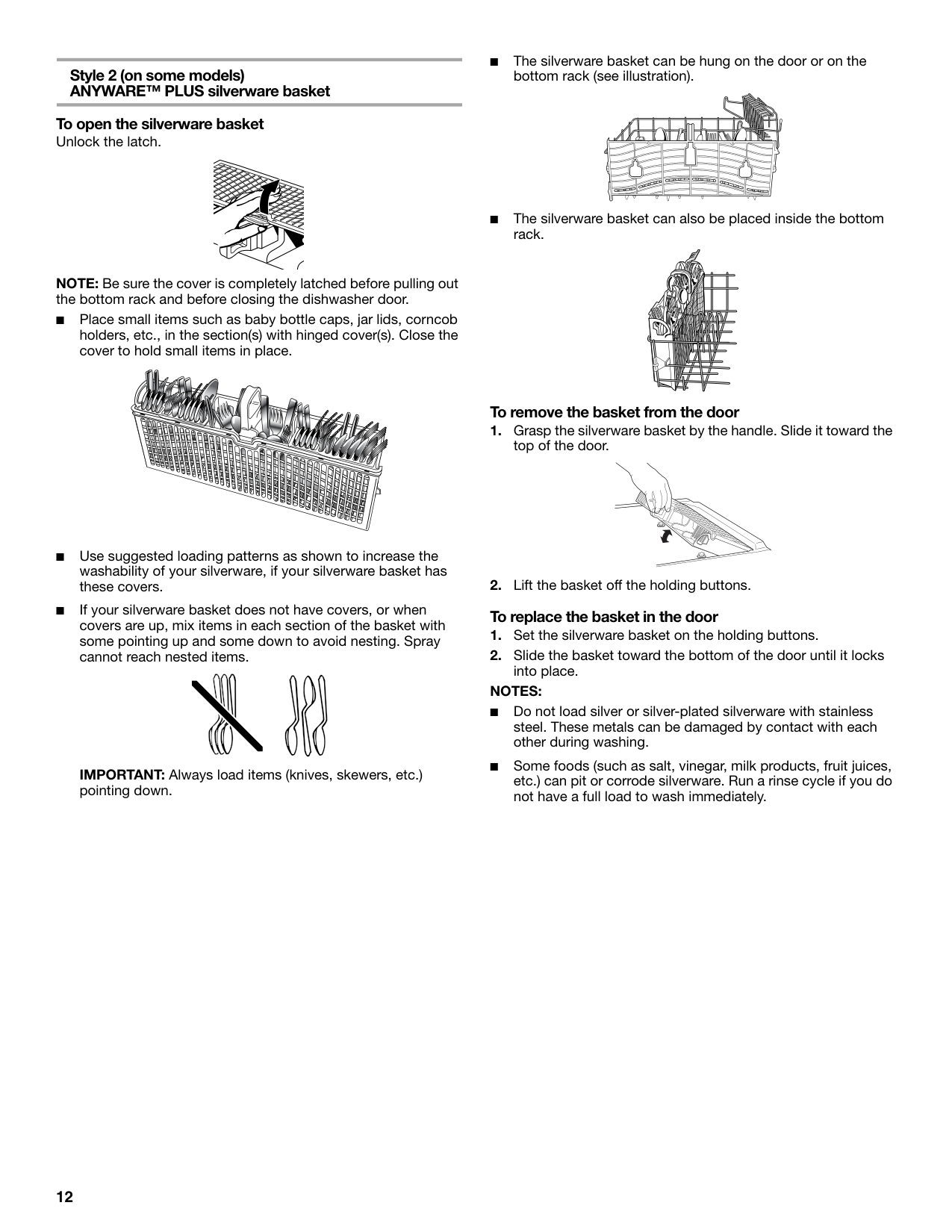

Page 12

Page 13

13

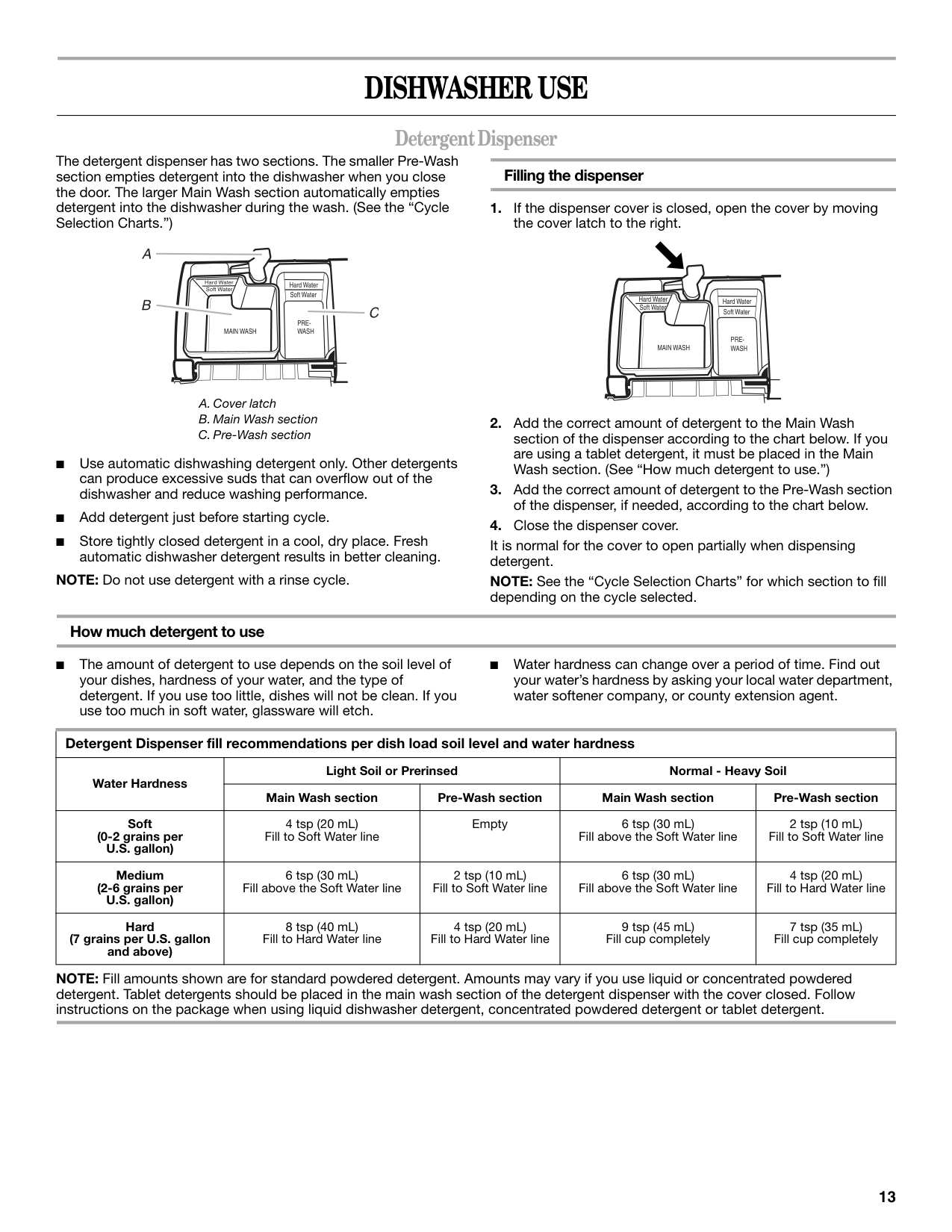

Dishwasher Use

DetergentDispenser The detergent dispenser has two sections. The smaller Pre-Wash section empties detergent into the dishwasher when you close the door. The larger Main Wash section automatically empties detergent into the dishwasher during the wash. (See the “Cycle Selection Charts.”)

I

Use automatic dishwashing detergent only. Other detergents can produce excessive suds that can overflow out of the dishwasher and reduce washing performance.

I

Add detergent just before starting cycle.

I

Store tightly closed detergent in a cool, dry place. Fresh automatic dishwasher detergent results in better cleaning. NOTE: Do not use detergent with a rinse cycle. Filling the dispenser

If the dispenser cover is closed, open the cover by moving

the cover latch to the right.

Add the correct amount of detergent to the Main Wash

section of the dispenser according to the chart below. If you are using a tablet detergent, it must be placed in the Main Wash section. (See “How much detergent to use.”)

Add the correct amount of detergent to the Pre-Wash section

of the dispenser, if needed, according to the chart below.

Close the dispenser cover.

It is normal for the cover to open partially when dispensing detergent. NOTE: See the “Cycle Selection Charts” for which section to fill depending on the cycle selected. How much detergent to use

I

The amount of detergent to use depends on the soil level of your dishes, hardness of your water, and the type of detergent. If you use too little, dishes will not be clean. If you use too much in soft water, glassware will etch.

I

Water hardness can change over a period of time. Find out your water’s hardness by asking your local water department, water softener company, or county extension agent. NOTE: Fill amounts shown are for standard powdered detergent. Amounts may vary if you use liquid or concentrated powdered detergent. Tablet detergents should be placed in the main wash section of the detergent dispenser with the cover closed. Follow instructions on the package when using liquid dishwasher detergent, concentrated powdered detergent or tablet detergent. A. Cover latch B. Main Wash section C. Pre-Wash section

A

B

C

Main Wash

Pre-

Wash

Soft Water Hard Water Soft Water Hard Water

Main Wash

Pre-

Wash

Soft Water Hard Water Soft Water Hard Water Detergent Dispenser fill recommendations per dish load soil level and water hardness Water Hardness Light Soil or Prerinsed Normal - Heavy Soil Main Wash section Pre-Wash section Main Wash section Pre-Wash section Soft (0-2 grains per U.S. gallon) 4 tsp (20 mL) Fill to Soft Water line Empty 6 tsp (30 mL) Fill above the Soft Water line 2 tsp (10 mL) Fill to Soft Water line Medium (2-6 grains per U.S. gallon) 6 tsp (30 mL) Fill above the Soft Water line 2 tsp (10 mL) Fill to Soft Water line 6 tsp (30 mL) Fill above the Soft Water line 4 tsp (20 mL) Fill to Hard Water line Hard (7 grains per U.S. gallon and above) 8 tsp (40 mL) Fill to Hard Water line 4 tsp (20 mL) Fill to Hard Water line 9 tsp (45 mL) Fill cup completely 7 tsp (35 mL) Fill cup completely

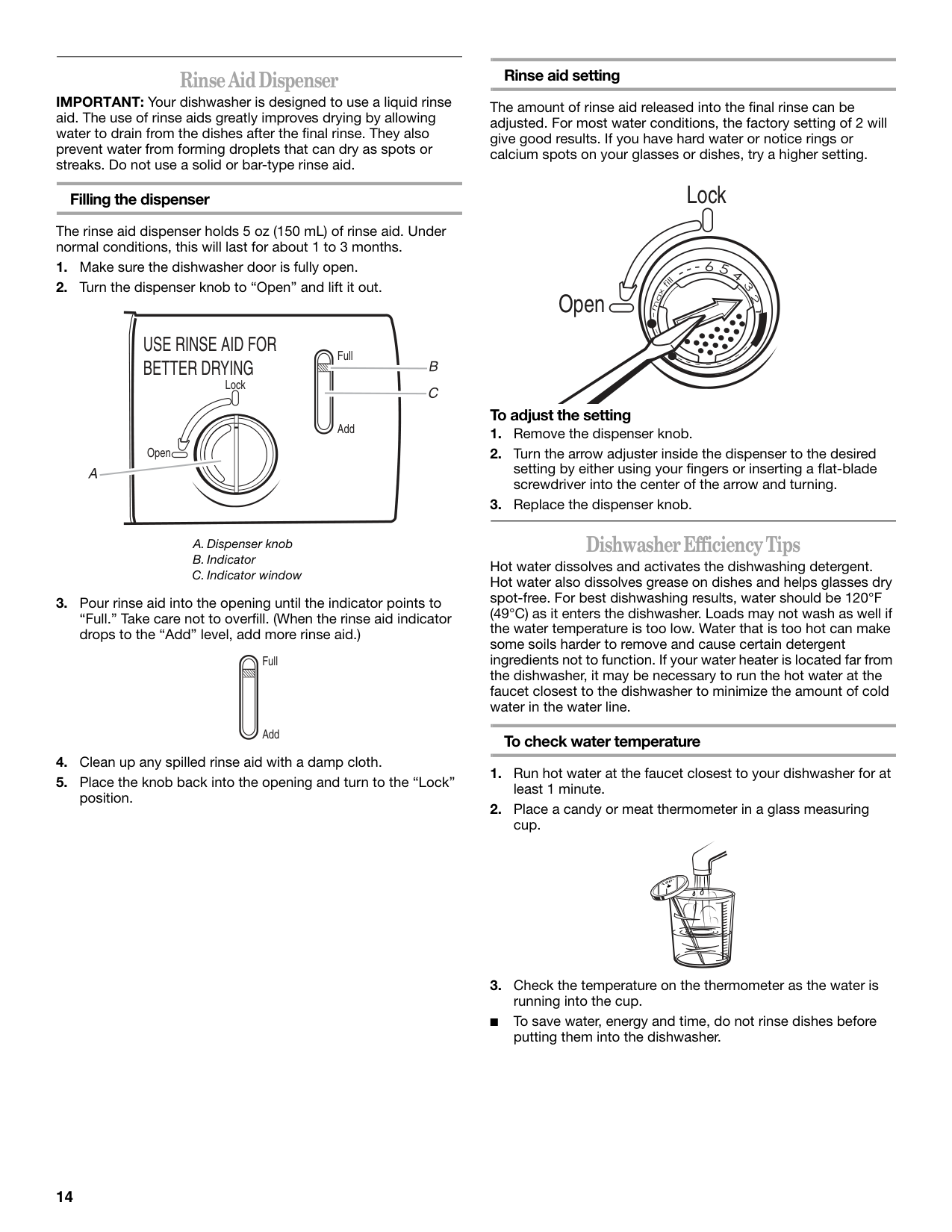

Page 14

Page 15

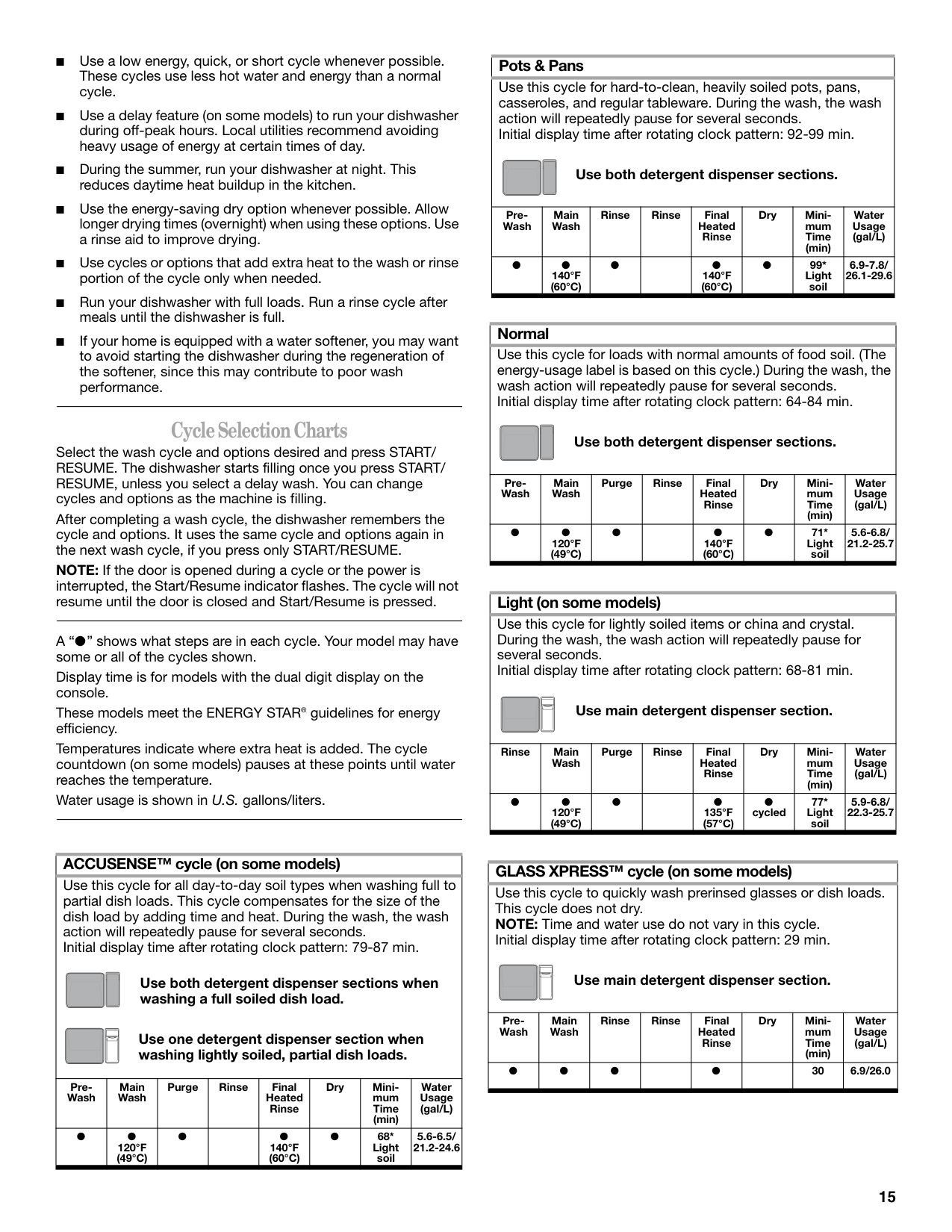

15

I

Use a low energy, quick, or short cycle whenever possible. These cycles use less hot water and energy than a normal cycle.

I

Use a delay feature (on some models) to run your dishwasher during off-peak hours. Local utilities recommend avoiding heavy usage of energy at certain times of day.

I

During the summer, run your dishwasher at night. This reduces daytime heat buildup in the kitchen.

I

Use the energy-saving dry option whenever possible. Allow longer drying times (overnight) when using these options. Use a rinse aid to improve drying.

I

Use cycles or options that add extra heat to the wash or rinse portion of the cycle only when needed.

I

Run your dishwasher with full loads. Run a rinse cycle after meals until the dishwasher is full.

I

If your home is equipped with a water softener, you may want to avoid starting the dishwasher during the regeneration of the softener, since this may contribute to poor wash performance. CycleSelectionCharts Select the wash cycle and options desired and press START/ RESUME. The dishwasher starts filling once you press START/ RESUME, unless you select a delay wash. You can change cycles and options as the machine is filling. After completing a wash cycle, the dishwasher remembers the cycle and options. It uses the same cycle and options again in the next wash cycle, if you press only START/RESUME. NOTE: If the door is opened during a cycle or the power is interrupted, the Start/Resume indicator flashes. The cycle will not resume until the door is closed and Start/Resume is pressed. A “G” shows what steps are in each cycle. Your model may have some or all of the cycles shown. Display time is for models with the dual digit display on the console. These models meet the ENERGY STAR® guidelines for energy efficiency. Temperatures indicate where extra heat is added. The cycle countdown (on some models) pauses at these points until water reaches the temperature. Water usage is shown in U.S. gallons/liters. ACCUSENSE™ cycle (on some models) Use this cycle for all day-to-day soil types when washing full to partial dish loads. This cycle compensates for the size of the dish load by adding time and heat. During the wash, the wash action will repeatedly pause for several seconds. Initial display time after rotating clock pattern: 79-87 min. Use both detergent dispenser sections when washing a full soiled dish load. Use one detergent dispenser section when washing lightly soiled, partial dish loads. Pre- Wash Main Wash Purge Rinse Final Heated Rinse Dry Mini- mum Time (min) Water Usage (gal/L)

G

120°F

(49°C)

G

140°F

(60°C)

G

68* Light soil 5.6-6.5/ 21.2-24.6 Pots & Pans Use this cycle for hard-to-clean, heavily soiled pots, pans, casseroles, and regular tableware. During the wash, the wash action will repeatedly pause for several seconds. Initial display time after rotating clock pattern: 92-99 min. Use both detergent dispenser sections. Pre- Wash Main Wash Rinse Rinse Final Heated Rinse Dry Mini- mum Time (min) Water Usage (gal/L)

G

140°F

(60°C)

G

140°F

(60°C)

G

99* Light soil 6.9-7.8/ 26.1-29.6 Normal Use this cycle for loads with normal amounts of food soil. (The energy-usage label is based on this cycle.) During the wash, the wash action will repeatedly pause for several seconds. Initial display time after rotating clock pattern: 64-84 min. Use both detergent dispenser sections. Pre- Wash Main Wash Purge Rinse Final Heated Rinse Dry Mini- mum Time (min) Water Usage (gal/L)

G

120°F

(49°C)

G

140°F

(60°C)

G

71* Light soil 5.6-6.8/ 21.2-25.7 Light (on some models) Use this cycle for lightly soiled items or china and crystal. During the wash, the wash action will repeatedly pause for several seconds. Initial display time after rotating clock pattern: 68-81 min. Use main detergent dispenser section. Rinse Main Wash Purge Rinse Final Heated Rinse Dry Mini- mum Time (min) Water Usage (gal/L)

G

120°F

(49°C)

G

135°F

(57°C)

G

cycled 77* Light soil 5.9-6.8/ 22.3-25.7 GLASS XPRESS™ cycle (on some models) Use this cycle to quickly wash prerinsed glasses or dish loads. This cycle does not dry. NOTE: Time and water use do not vary in this cycle. Initial display time after rotating clock pattern: 29 min. Use main detergent dispenser section. Pre- Wash Main Wash Rinse Rinse Final Heated Rinse Dry Mini- mum Time (min) Water Usage (gal/L)

G

30 6.9/26.0

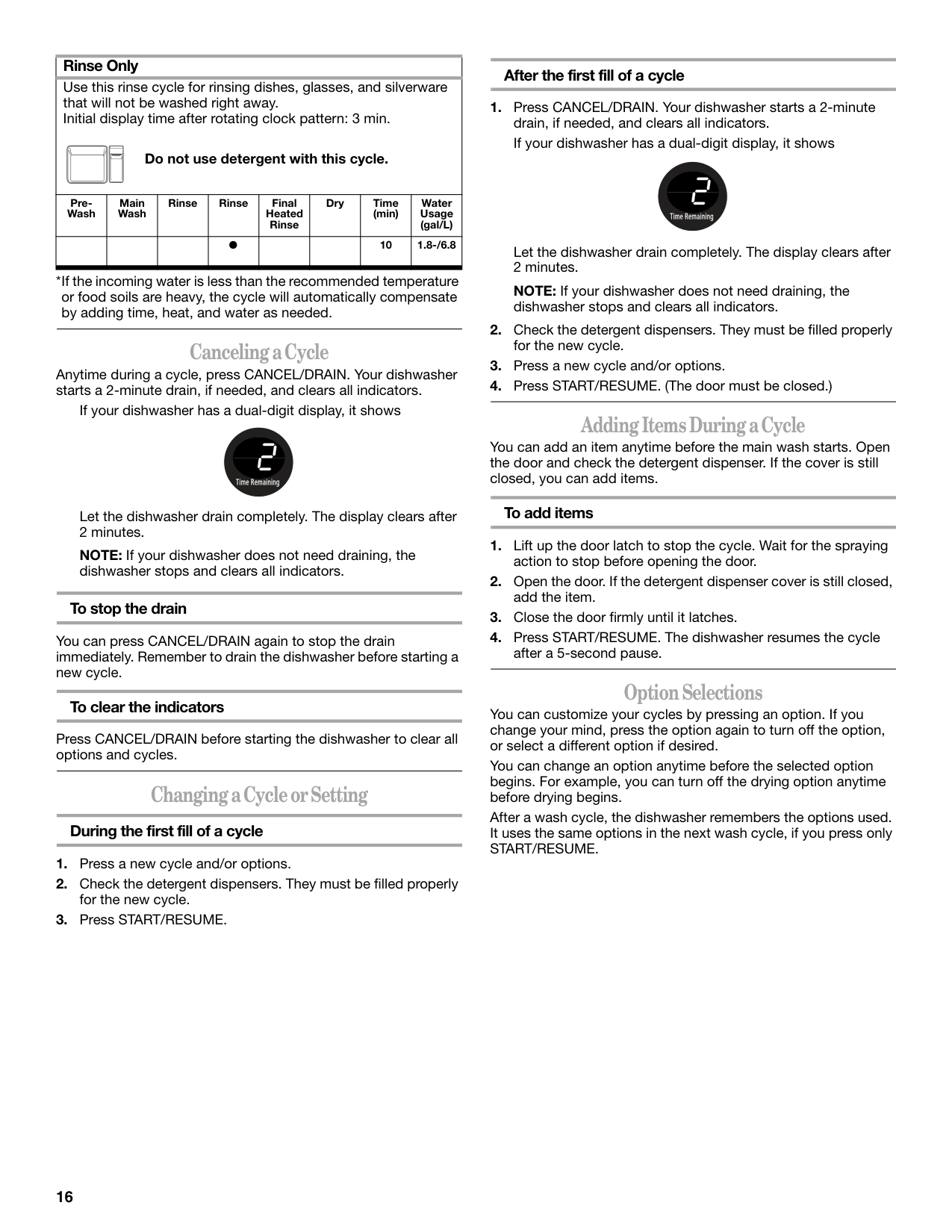

Page 16

Page 17

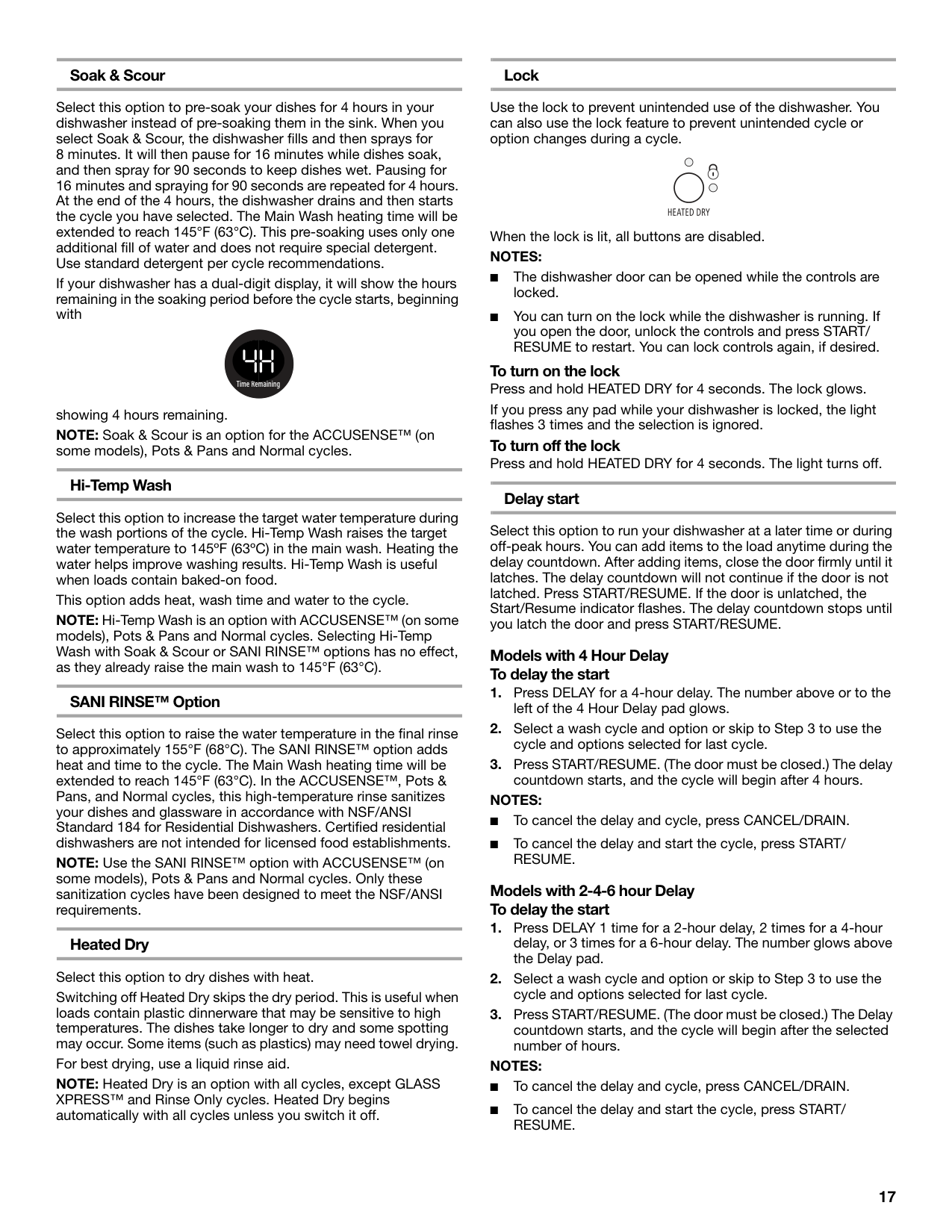

17 Soak & Scour Select this option to pre-soak your dishes for 4 hours in your dishwasher instead of pre-soaking them in the sink. When you select Soak & Scour, the dishwasher fills and then sprays for 8 minutes. It will then pause for 16 minutes while dishes soak, and then spray for 90 seconds to keep dishes wet. Pausing for 16 minutes and spraying for 90 seconds are repeated for 4 hours. At the end of the 4 hours, the dishwasher drains and then starts the cycle you have selected. The Main Wash heating time will be extended to reach 145°F (63°C). This pre-soaking uses only one additional fill of water and does not require special detergent. Use standard detergent per cycle recommendations. If your dishwasher has a dual-digit display, it will show the hours remaining in the soaking period before the cycle starts, beginning with showing 4 hours remaining. NOTE: Soak & Scour is an option for the ACCUSENSE™ (on some models), Pots & Pans and Normal cycles. Hi-Temp Wash Select this option to increase the target water temperature during the wash portions of the cycle. Hi-Temp Wash raises the target water temperature to 145ºF (63ºC) in the main wash. Heating the water helps improve washing results. Hi-Temp Wash is useful when loads contain baked-on food. This option adds heat, wash time and water to the cycle. NOTE: Hi-Temp Wash is an option with ACCUSENSE™ (on some models), Pots & Pans and Normal cycles. Selecting Hi-Temp Wash with Soak & Scour or SANI RINSE™ options has no effect, as they already raise the main wash to 145°F (63°C). SANI RINSE™ Option Select this option to raise the water temperature in the final rinse to approximately 155°F (68°C). The SANI RINSE™ option adds heat and time to the cycle. The Main Wash heating time will be extended to reach 145°F (63°C). In the ACCUSENSE™, Pots & Pans, and Normal cycles, this high-temperature rinse sanitizes your dishes and glassware in accordance with NSF/ANSI Standard 184 for Residential Dishwashers. Certified residential dishwashers are not intended for licensed food establishments. NOTE: Use the SANI RINSE™ option with ACCUSENSE™ (on some models), Pots & Pans and Normal cycles. Only these sanitization cycles have been designed to meet the NSF/ANSI requirements. Heated Dry Select this option to dry dishes with heat. Switching off Heated Dry skips the dry period. This is useful when loads contain plastic dinnerware that may be sensitive to high temperatures. The dishes take longer to dry and some spotting may occur. Some items (such as plastics) may need towel drying. For best drying, use a liquid rinse aid. NOTE: Heated Dry is an option with all cycles, except GLASS XPRESS™ and Rinse Only cycles. Heated Dry begins automatically with all cycles unless you switch it off. Lock Use the lock to prevent unintended use of the dishwasher. You can also use the lock feature to prevent unintended cycle or option changes during a cycle. When the lock is lit, all buttons are disabled.

Notes:

I

The dishwasher door can be opened while the controls are locked.

I

You can turn on the lock while the dishwasher is running. If you open the door, unlock the controls and press START/ RESUME to restart. You can lock controls again, if desired. To turn on the lock Press and hold HEATED DRY for 4 seconds. The lock glows. If you press any pad while your dishwasher is locked, the light flashes 3 times and the selection is ignored. To turn off the lock Press and hold HEATED DRY for 4 seconds. The light turns off. Delay start Select this option to run your dishwasher at a later time or during off-peak hours. You can add items to the load anytime during the delay countdown. After adding items, close the door firmly until it latches. The delay countdown will not continue if the door is not latched. Press START/RESUME. If the door is unlatched, the Start/Resume indicator flashes. The delay countdown stops until you latch the door and press START/RESUME. Models with 4 Hour Delay To delay the start

Press DELAY for a 4-hour delay. The number above or to the

left of the 4 Hour Delay pad glows.

Select a wash cycle and option or skip to Step 3 to use the

cycle and options selected for last cycle.

Press START/RESUME. (The door must be closed.) The delay

countdown starts, and the cycle will begin after 4 hours.

Notes:

I

To cancel the delay and cycle, press CANCEL/DRAIN.

I

To cancel the delay and start the cycle, press START/

Resume.

Models with 2-4-6 hour Delay To delay the start

Press DELAY 1 time for a 2-hour delay, 2 times for a 4-hour

delay, or 3 times for a 6-hour delay. The number glows above the Delay pad.

Select a wash cycle and option or skip to Step 3 to use the

cycle and options selected for last cycle.

Press START/RESUME. (The door must be closed.) The Delay

countdown starts, and the cycle will begin after the selected number of hours.

Notes:

I

To cancel the delay and cycle, press CANCEL/DRAIN.

I

To cancel the delay and start the cycle, press START/

Resume.

Page 18

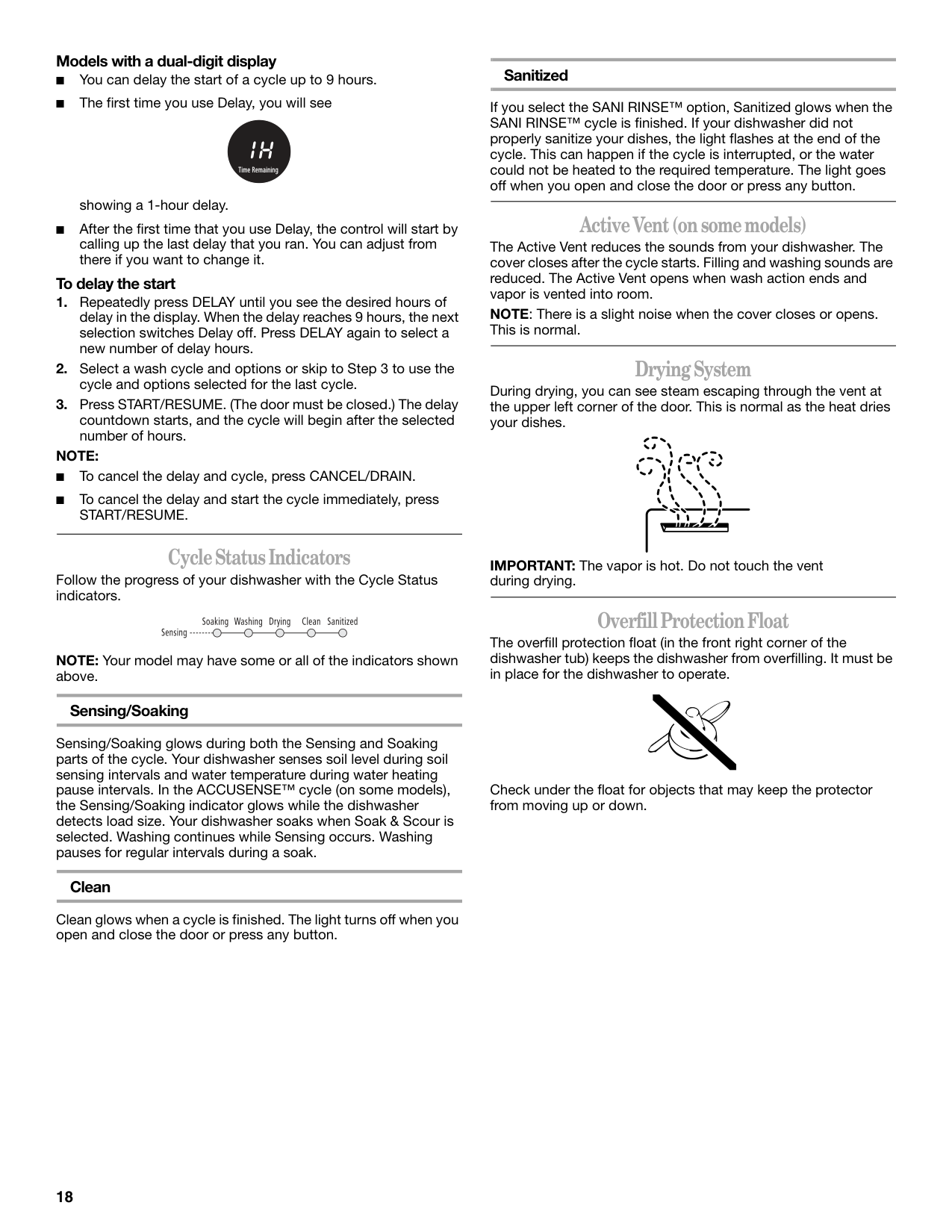

18 Models with a dual-digit display

I

You can delay the start of a cycle up to 9 hours.

I

The first time you use Delay, you will see showing a 1-hour delay.

I

After the first time that you use Delay, the control will start by calling up the last delay that you ran. You can adjust from there if you want to change it. To delay the start

Repeatedly press DELAY until you see the desired hours of

delay in the display. When the delay reaches 9 hours, the next selection switches Delay off. Press DELAY again to select a new number of delay hours.

Select a wash cycle and options or skip to Step 3 to use the

cycle and options selected for the last cycle.

Press START/RESUME. (The door must be closed.) The delay

countdown starts, and the cycle will begin after the selected number of hours.

Note:

I

To cancel the delay and cycle, press CANCEL/DRAIN.

I

To cancel the delay and start the cycle immediately, press

Start/Resume.

CycleStatusIndicators Follow the progress of your dishwasher with the Cycle Status indicators. NOTE: Your model may have some or all of the indicators shown above. Sensing/Soaking Sensing/Soaking glows during both the Sensing and Soaking parts of the cycle. Your dishwasher senses soil level during soil sensing intervals and water temperature during water heating pause intervals. In the ACCUSENSE™ cycle (on some models), the Sensing/Soaking indicator glows while the dishwasher detects load size. Your dishwasher soaks when Soak & Scour is selected. Washing continues while Sensing occurs. Washing pauses for regular intervals during a soak. Clean Clean glows when a cycle is finished. The light turns off when you open and close the door or press any button. Sanitized If you select the SANI RINSE™ option, Sanitized glows when the SANI RINSE™ cycle is finished. If your dishwasher did not properly sanitize your dishes, the light flashes at the end of the cycle. This can happen if the cycle is interrupted, or the water could not be heated to the required temperature. The light goes off when you open and close the door or press any button. ActiveVent(onsomemodels) The Active Vent reduces the sounds from your dishwasher. The cover closes after the cycle starts. Filling and washing sounds are reduced. The Active Vent opens when wash action ends and vapor is vented into room. NOTE: There is a slight noise when the cover closes or opens. This is normal. DryingSystem During drying, you can see steam escaping through the vent at the upper left corner of the door. This is normal as the heat dries your dishes. IMPORTANT: The vapor is hot. Do not touch the vent during drying. OverfillProtectionFloat The overfill protection float (in the front right corner of the dishwasher tub) keeps the dishwasher from overfilling. It must be in place for the dishwasher to operate. Check under the float for objects that may keep the protector from moving up or down.

Page 19

Page 20

Page 21

21

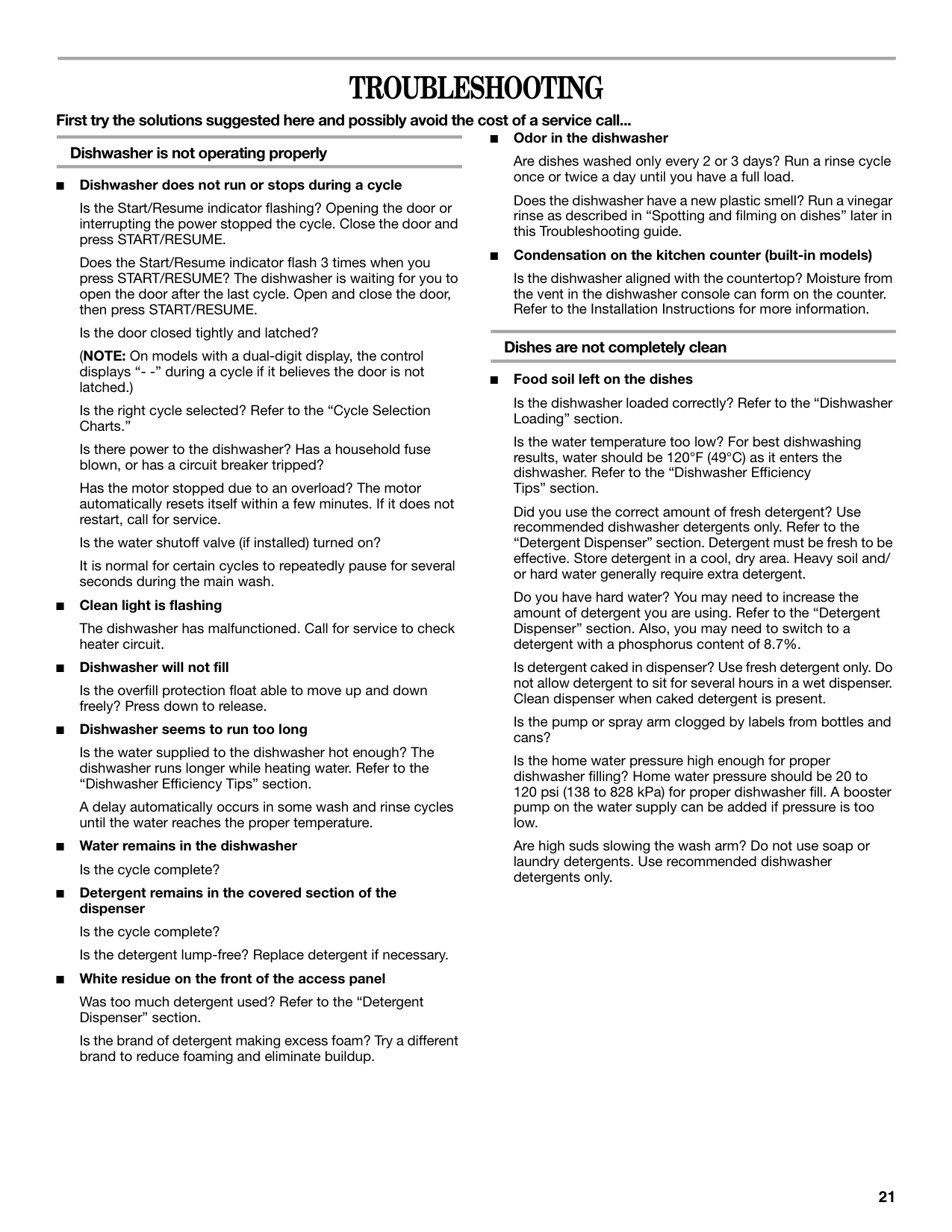

Troubleshooting

First try the solutions suggested here and possibly avoid the cost of a service call... Dishwasher is not operating properly

I

Dishwasher does not run or stops during a cycle Is the Start/Resume indicator flashing? Opening the door or interrupting the power stopped the cycle. Close the door and press START/RESUME. Does the Start/Resume indicator flash 3 times when you press START/RESUME? The dishwasher is waiting for you to open the door after the last cycle. Open and close the door, then press START/RESUME. Is the door closed tightly and latched? (NOTE: On models with a dual-digit display, the control displays “- -” during a cycle if it believes the door is not latched.) Is the right cycle selected? Refer to the “Cycle Selection Charts.” Is there power to the dishwasher? Has a household fuse blown, or has a circuit breaker tripped? Has the motor stopped due to an overload? The motor automatically resets itself within a few minutes. If it does not restart, call for service. Is the water shutoff valve (if installed) turned on? It is normal for certain cycles to repeatedly pause for several seconds during the main wash.

I

Clean light is flashing The dishwasher has malfunctioned. Call for service to check heater circuit.

I

Dishwasher will not fill Is the overfill protection float able to move up and down freely? Press down to release.

I

Dishwasher seems to run too long Is the water supplied to the dishwasher hot enough? The dishwasher runs longer while heating water. Refer to the “Dishwasher Efficiency Tips” section. A delay automatically occurs in some wash and rinse cycles until the water reaches the proper temperature.

I

Water remains in the dishwasher Is the cycle complete?

I

Detergent remains in the covered section of the dispenser Is the cycle complete? Is the detergent lump-free? Replace detergent if necessary.

I

White residue on the front of the access panel Was too much detergent used? Refer to the “Detergent Dispenser” section. Is the brand of detergent making excess foam? Try a different brand to reduce foaming and eliminate buildup.

I

Odor in the dishwasher Are dishes washed only every 2 or 3 days? Run a rinse cycle once or twice a day until you have a full load. Does the dishwasher have a new plastic smell? Run a vinegar rinse as described in “Spotting and filming on dishes” later in this Troubleshooting guide.

I

Condensation on the kitchen counter (built-in models) Is the dishwasher aligned with the countertop? Moisture from the vent in the dishwasher console can form on the counter. Refer to the Installation Instructions for more information. Dishes are not completely clean

I

Food soil left on the dishes Is the dishwasher loaded correctly? Refer to the “Dishwasher Loading” section. Is the water temperature too low? For best dishwashing results, water should be 120°F (49°C) as it enters the dishwasher. Refer to the “Dishwasher Efficiency Tips” section. Did you use the correct amount of fresh detergent? Use recommended dishwasher detergents only. Refer to the “Detergent Dispenser” section. Detergent must be fresh to be effective. Store detergent in a cool, dry area. Heavy soil and/ or hard water generally require extra detergent. Do you have hard water? You may need to increase the amount of detergent you are using. Refer to the “Detergent Dispenser” section. Also, you may need to switch to a detergent with a phosphorus content of 8.7%. Is detergent caked in dispenser? Use fresh detergent only. Do not allow detergent to sit for several hours in a wet dispenser. Clean dispenser when caked detergent is present. Is the pump or spray arm clogged by labels from bottles and cans? Is the home water pressure high enough for proper dishwasher filling? Home water pressure should be 20 to 120 psi (138 to 828 kPa) for proper dishwasher fill. A booster pump on the water supply can be added if pressure is too low. Are high suds slowing the wash arm? Do not use soap or laundry detergents. Use recommended dishwasher detergents only.

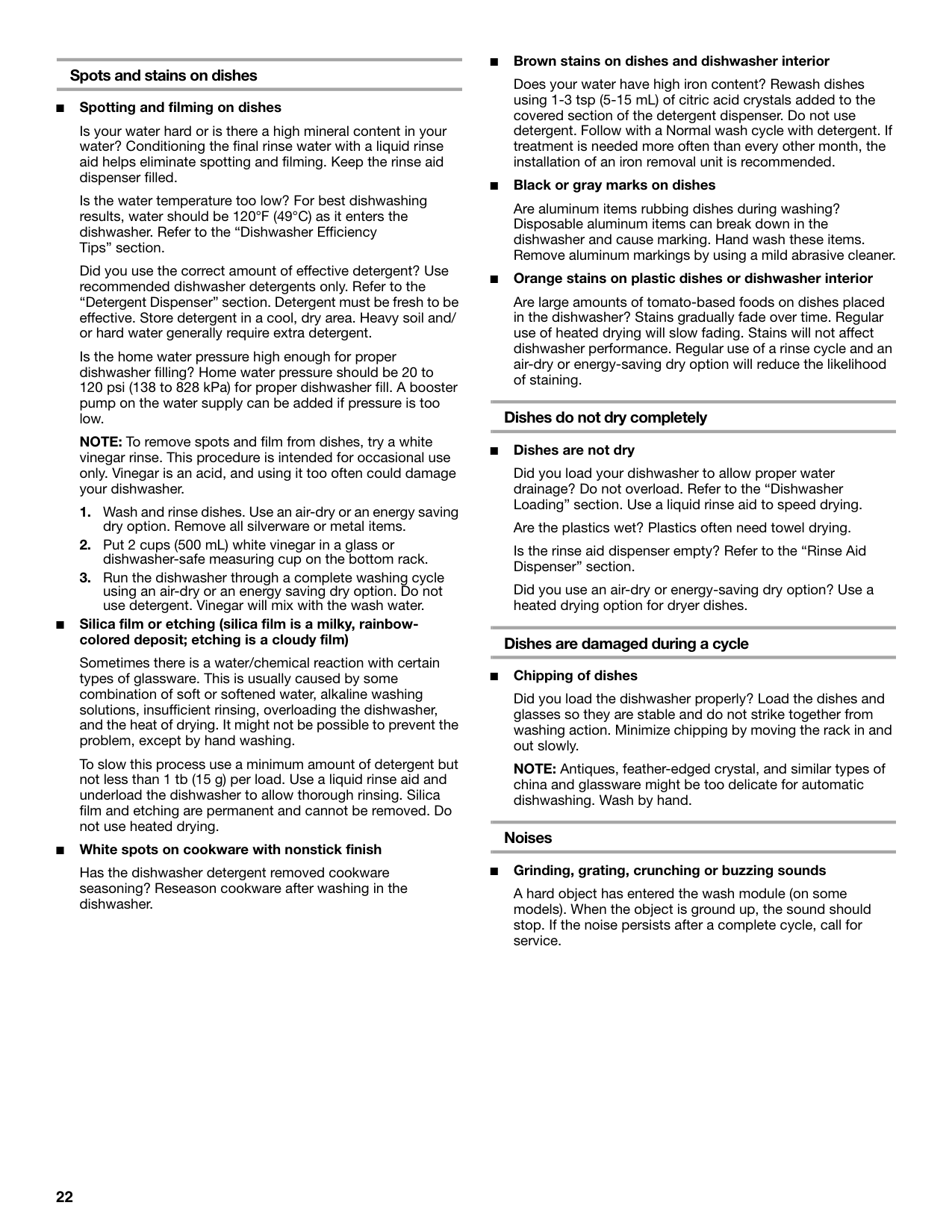

Page 22

22 Spots and stains on dishes

I

Spotting and filming on dishes Is your water hard or is there a high mineral content in your water? Conditioning the final rinse water with a liquid rinse aid helps eliminate spotting and filming. Keep the rinse aid dispenser filled. Is the water temperature too low? For best dishwashing results, water should be 120°F (49°C) as it enters the dishwasher. Refer to the “Dishwasher Efficiency Tips” section. Did you use the correct amount of effective detergent? Use recommended dishwasher detergents only. Refer to the “Detergent Dispenser” section. Detergent must be fresh to be effective. Store detergent in a cool, dry area. Heavy soil and/ or hard water generally require extra detergent. Is the home water pressure high enough for proper dishwasher filling? Home water pressure should be 20 to 120 psi (138 to 828 kPa) for proper dishwasher fill. A booster pump on the water supply can be added if pressure is too low. NOTE: To remove spots and film from dishes, try a white vinegar rinse. This procedure is intended for occasional use only. Vinegar is an acid, and using it too often could damage your dishwasher.

Wash and rinse dishes. Use an air-dry or an energy saving

dry option. Remove all silverware or metal items.

Put 2 cups (500 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom rack.

Run the dishwasher through a complete washing cycle

using an air-dry or an energy saving dry option. Do not use detergent. Vinegar will mix with the wash water.

I

Silica film or etching (silica film is a milky, rainbow- colored deposit; etching is a cloudy film) Sometimes there is a water/chemical reaction with certain types of glassware. This is usually caused by some combination of soft or softened water, alkaline washing solutions, insufficient rinsing, overloading the dishwasher, and the heat of drying. It might not be possible to prevent the problem, except by hand washing. To slow this process use a minimum amount of detergent but not less than 1 tb (15 g) per load. Use a liquid rinse aid and underload the dishwasher to allow thorough rinsing. Silica film and etching are permanent and cannot be removed. Do not use heated drying.

I

White spots on cookware with nonstick finish Has the dishwasher detergent removed cookware seasoning? Reseason cookware after washing in the dishwasher.

I

Brown stains on dishes and dishwasher interior Does your water have high iron content? Rewash dishes using 1-3 tsp (5-15 mL) of citric acid crystals added to the covered section of the detergent dispenser. Do not use detergent. Follow with a Normal wash cycle with detergent. If treatment is needed more often than every other month, the installation of an iron removal unit is recommended.

I

Black or gray marks on dishes Are aluminum items rubbing dishes during washing? Disposable aluminum items can break down in the dishwasher and cause marking. Hand wash these items. Remove aluminum markings by using a mild abrasive cleaner.

I

Orange stains on plastic dishes or dishwasher interior Are large amounts of tomato-based foods on dishes placed in the dishwasher? Stains gradually fade over time. Regular use of heated drying will slow fading. Stains will not affect dishwasher performance. Regular use of a rinse cycle and an air-dry or energy-saving dry option will reduce the likelihood of staining. Dishes do not dry completely

I

Dishes are not dry Did you load your dishwasher to allow proper water drainage? Do not overload. Refer to the “Dishwasher Loading” section. Use a liquid rinse aid to speed drying. Are the plastics wet? Plastics often need towel drying. Is the rinse aid dispenser empty? Refer to the “Rinse Aid Dispenser” section. Did you use an air-dry or energy-saving dry option? Use a heated drying option for dryer dishes. Dishes are damaged during a cycle

I

Chipping of dishes Did you load the dishwasher properly? Load the dishes and glasses so they are stable and do not strike together from washing action. Minimize chipping by moving the rack in and out slowly. NOTE: Antiques, feather-edged crystal, and similar types of china and glassware might be too delicate for automatic dishwashing. Wash by hand. Noises

I

Grinding, grating, crunching or buzzing sounds A hard object has entered the wash module (on some models). When the object is ground up, the sound should stop. If the noise persists after a complete cycle, call for service.

Page 23

23

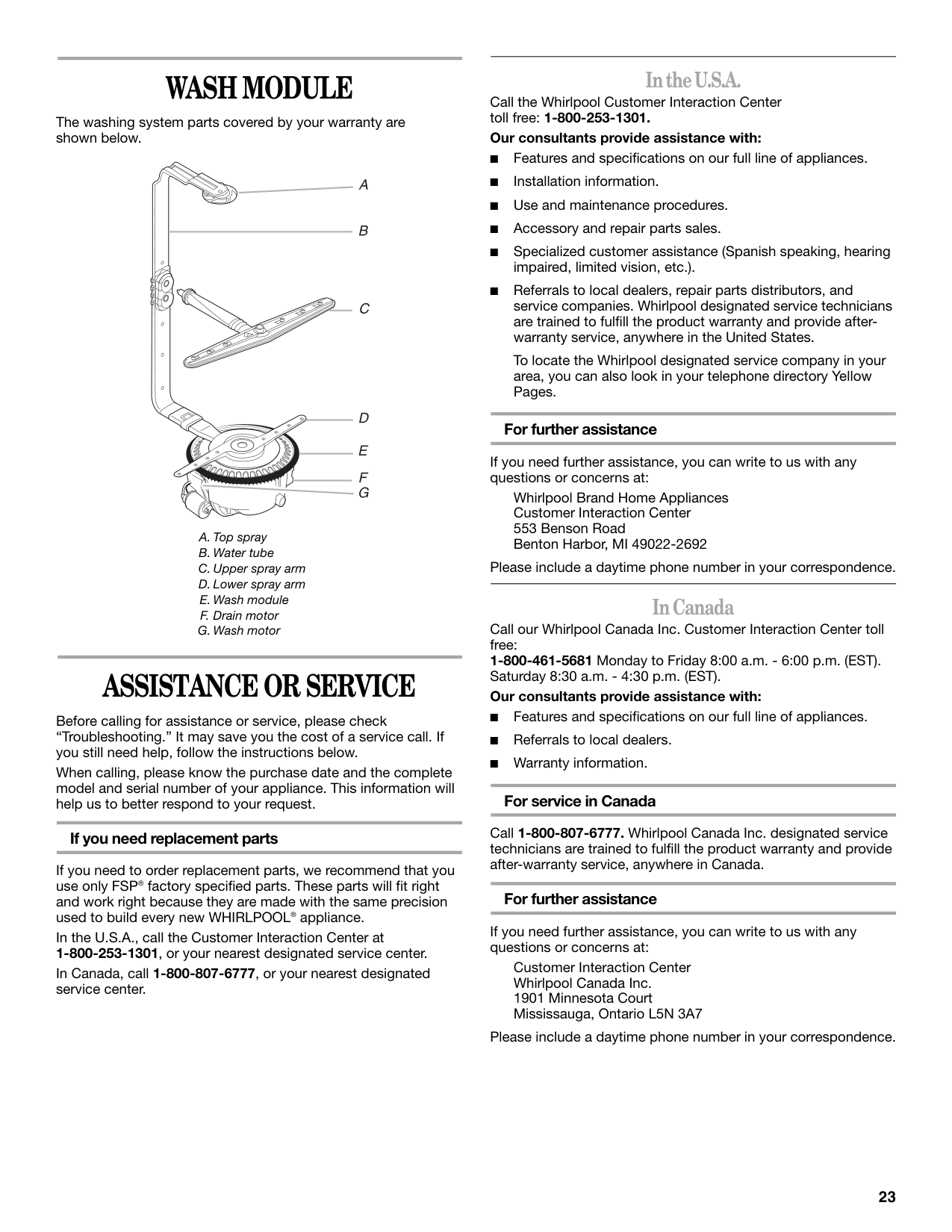

Wash Module

The washing system parts covered by your warranty are shown below.

Assistance Or Service

Before calling for assistance or service, please check “Troubleshooting.” It may save you the cost of a service call. If you still need help, follow the instructions below. When calling, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request. If you need replacement parts If you need to order replacement parts, we recommend that you use only FSP® factory specified parts. These parts will fit right and work right because they are made with the same precision used to build every new WHIRLPOOL® appliance. In the U.S.A., call the Customer Interaction Center at 1-800-253-1301, or your nearest designated service center. In Canada, call 1-800-807-6777, or your nearest designated service center. IntheU.S.A. Call the Whirlpool Customer Interaction Center toll free: 1-800-253-1301. Our consultants provide assistance with:

I

Features and specifications on our full line of appliances.

I

Installation information.

I

Use and maintenance procedures.

I

Accessory and repair parts sales.

I

Specialized customer assistance (Spanish speaking, hearing impaired, limited vision, etc.).

I

Referrals to local dealers, repair parts distributors, and service companies. Whirlpool designated service technicians are trained to fulfill the product warranty and provide after- warranty service, anywhere in the United States. To locate the Whirlpool designated service company in your area, you can also look in your telephone directory Yellow Pages. For further assistance If you need further assistance, you can write to us with any questions or concerns at: Whirlpool Brand Home Appliances Customer Interaction Center 553 Benson Road Benton Harbor, MI 49022-2692 Please include a daytime phone number in your correspondence. InCanada Call our Whirlpool Canada Inc. Customer Interaction Center toll free: 1-800-461-5681 Monday to Friday 8:00 a.m. - 6:00 p.m. (EST). Saturday 8:30 a.m. - 4:30 p.m. (EST). Our consultants provide assistance with:

I

Features and specifications on our full line of appliances.

I

Referrals to local dealers.

I

Warranty information. For service in Canada Call 1-800-807-6777. Whirlpool Canada Inc. designated service technicians are trained to fulfill the product warranty and provide after-warranty service, anywhere in Canada. For further assistance If you need further assistance, you can write to us with any questions or concerns at: Customer Interaction Center Whirlpool Canada Inc. 1901 Minnesota Court Mississauga, Ontario L5N 3A7 Please include a daytime phone number in your correspondence. A. Top spray B. Water tube C. Upper spray arm D. Lower spray arm E. Wash module F. Drain motor G. Wash motor

A

B

C

D

E

F

G

Page 24

Page 25

25

La Sécurité Du Lave-Vaisselle

Risque possible de décès ou de blessure grave si Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

Danger

Avertissement

Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. à vous et à d’autres. Voici le symbole d’alerte de sécurité. vous ne suivez pas immédiatement les instructions. blessure et ce qui peut se produire en cas de non-respect des instructions.

Importantes Instructions De Sécurité

AVERTISSEMENT : Lors de l’utilisation du lave-vaisselle, suivre les précautions élémentaires dont

I

Lire la totalité des instructions avant d’utiliser le lave-vaisselle.

I

N’utiliser le lave-vaisselle que pour laver la vaisselle.

I

Utiliser les détersifs ou agents de rinçage recommandés pour lave-vaisselle et les garder hors de la portée des enfants.

I

Lorsque vous chargez le lave-vaisselle :

I

Ne pas laver d’articles en plastique à moins qu’ils ne soient marqués “Peut aller au lave-vaisselle” ou l’équivalent. Si l’article ne porte aucune indication, vérifier auprès du fabricant.

I

Ne pas toucher l’élément chauffant pendant le fonctionnement ou immédiatement après. I Ne pas faire fonctionner le lave-vaisselle si tous les panneaux de l’enceinte ne sont pas en place. I Ne pas jouer avec les commandes. I Ne pas abuser, vous asseoir ni monter sur la porte, le couvercle ou les paniers du lave-vaisselle. . I Pour éviter tout risque d’accident, ne pas laisser les enfants jouer dans ou sur le lave-vaisselle. I Sous certaines conditions, de l’hydrogène peut se former dans un réseau d’eau chaude inutilisé depuis deux semaines ou plus. L’HYDROGÈNE EST UN GAZ EXPLOSIBLE. Si le système d’eau chaude n’a pas été utilisé depuis un certain temps, laisser couler l’eau chaude des robinets pendant quelques minutes avant de faire fonctionner le lave-vaisselle. Cette mesure permettra à l’hydrogène de s’évaporer. Ce gaz étant inflammable, ne pas fumer ni utiliser de flamme nue pendant cette période.

Conservez Ces Instructions

I Enlever la porte ou le couvercle du compartiment de lavage lorsque vous remplacez ou mettez au rebut un vieux lave-vaisselle. 2) Placer les couteaux le manche vers le haut de façon à ne pas vous couper. les suivantes : 1) Placer les objets coupants de façon qu’ils ne puissent endommager le joint de la porte; et

Page 26

26 Avantd’utiliserlelave-vaisselle

I

Installer le lave-vaisselle dans un endroit à l’abri des intempéries. Protéger l’appareil contre le gel pour éviter une rupture possible du robinet de remplissage. De telles ruptures ne sont pas couvertes par la garantie. Voir “Remisage” à la section “Entretien du lave-vaisselle” pour la préparation du remisage en hiver.

I

Installer et niveler le lave-vaisselle sur un plancher qui pourra en supporter le poids, et dans un espace convenable pour ses dimensions et son utilisation.

I

Enlever tous les bouchons d’expédition des tuyaux et des raccords (tel que le capuchon sur l’ouverture de vidange) avant l’installation. Voir les instructions d’installation pour des renseignements complets. Risque de basculement Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé. Ne pas appuyer sur la porte ouverte. Le non-respect de ces instructions peut causer des blessures graves ou des coupures. Risque de choc électrique Relier le lave-vaisselle à la terre d’une méthode électrique. Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique. I Pour un lave-vaisselle relié à la terre, branché avec un cordon : Le lave-vaisselle doit être relié à la terre. En cas d'un mauvais fonctionnement ou d'une panne, la mise à terre réduira le risque d'un choc électrique en fournissant le moins de résistance pour le courant électrique. Le lave-vaisselle est équipé d'un cordon avec un conducteur pour relier les appareils à la terre. La fiche doit être branchée sur une prise appropriée, installée et reliée à la terre conformément aux codes et règlements locaux. AVERTISSEMENT : La connexion incorrecte du conducteur pour relier les appareils à la terre peut causer le risque de choc électrique. Vérifier avec un électricien compétent ou un représentant de service si vous avez des doutes si le lave-vaisselle est correctement relié à la terre. Ne pas modifier la fiche fournie avec le lave-vaisselle; si elle n'entre pas dans la prise, faire installer une prise appropriée par un électricien compétent. I Pour un lave-vaisselle branché en permanence : Le lave-vaisselle doit être branché à un système d'installation électrique permanent en métal relié à la terre, ou un conducteur pour relier les appareils doit être relié avec les conducteurs du circuit et branché à une borne pour relier les appareils à la terre ou au cordon d'alimentation électrique avec le lave-vaisselle.

Instructions De Mise À La Terre

Conservez Ces Instructions

Page 27

Page 28

Page 29

Page 30

30 IMPORTANT (sur certains modèles) :

I

Quand le programme commence, vous verrez un motif rotatif de lumières dans le voyant, indiquant que l’appareil est en marche.

I

Ce motif continuera pendant une période maximum de 6 minutes pendant que de multiples détecteurs vérifient la température de l’eau qui pénètre dans l’appareil et le niveau de saleté sur la vaisselle et les ustensiles de cuisson. Les détecteurs déterminent ensuite le programme idéal pour votre charge de vaisselle. Après que la détection est complétée, l’afficheur indiquera le nombre de minutes qui restent dans le programme et le compte à rebours du programme commencera. Avec le programme ACCUSENSE™ (sur certains modèles), le motif réapparaît au cours de la période de lavage principal pendant que les détecteurs déterminent la grosseur de la charge.

I

Le compte à rebours du programme fait une pause et l’indicateur de température d’eau s’illumine pendant que le lave-vaisselle chauffe l’eau à une température réglée. (Voir “Tableaux de sélection de programmes”.) La durée affichée ne tient pas compte de la période nécessaire au chauffage de l'eau. Arrêtdulave-vaisselle On peut interrompre le fonctionnement du lave-vaisselle à tout moment au cours de l’exécution d’un programme.

Entrouvrir légèrement la porte.

Attendre la fin de l’aspersion. Ouvrir complètement la porte,

au besoin. Refermer ensuite la porte et appuyer sur START/RESUME pour continuer le programme.

Ou

Appuyer sur la touche CANCEL/DRAIN (annulation/vidange). Une opération de vidange de 2 minutes commence alors.

Chargement Du

Lave-Vaisselle

Suggestionsdechargement

I

Enlever de la vaisselle les restes alimentaires, os, cure-dents et autres articles durs. Il n’est pas nécessaire de rincer la vaisselle avant de la placer dans le lave-vaisselle. Le module de lavage sépare les particules alimentaires de l’eau. Le module contient un dispositif de hachage qui réduit la grosseur des particules alimentaires. REMARQUE : Si des articles durs tels que graines de fruits, noix et coquilles d’oeufs pénètrent dans le module de lavage, il est possible que l’on entende des bruits de hachage, broyage ou bourdonnement. Ces bruits sont normaux lorsque des articles durs pénètrent dans le module. Éviter que des articles métalliques (tels que des vis de poignées de casserole) pénètrent dans le module de lavage. Des dommages peuvent en résulter.

I

Il est important que le jet d’eau atteigne toutes les surfaces sales.

I

Si possible, charger la vaisselle de telle sorte qu’elle ne soit pas empilée ou en chevauchement. Pour le meilleur résultat de séchage, l’eau doit pouvoir s’écouler de toutes les surfaces.

I

S’assurer que les couvercles et poignées de casseroles, plaques à pizza ou à biscuits, etc. n’entravent pas la rotation des bras d’aspersion.

I

Utiliser un programme de rinçage pour garder la vaisselle légèrement mouillée si vous n’avez pas l’intention de la laver bientôt. Les aliments tels que les oeufs, riz, pâtes alimentaires, épinards et céréales cuites peuvent être difficiles à enlever si on les laisse sécher pendant quelque temps. Conseils de fonctionnement silencieux Pour éviter les bruits de choc et d’entrechoc durant le fonctionnement :

I

S’assurer que les articles légers sont bien retenus dans les paniers.

I

S’assurer que les couvercles et poignées de casseroles, plaques à pizza et à biscuits, etc. ne touchent pas les parois intérieures ou n’entravent pas la rotation du bras d’aspersion.

I

Charger la vaisselle pour que les articles ne se touchent pas les uns les autres. REMARQUE : Pour les modèles encastrés, boucher les orifices d’évacuation des éviers avec leurs bondes pendant les opérations de lavage pour éviter le transfert du bruit par les canalisations. Chargementdupaniersupérieur Le panier supérieur est conçu pour le chargement des tasses, verres et petits articles. De nombreux articles jusqu’à 9" (22 cm) de hauteur conviennent dans le panier supérieur. (Voir les modèles de chargement recommandés ci-dessous.) REMARQUE : Les caractéristiques du panier de votre lave- vaisselle peuvent différer des illustrations. Charge pour 10 couverts Charge pour 12 couverts

Page 31

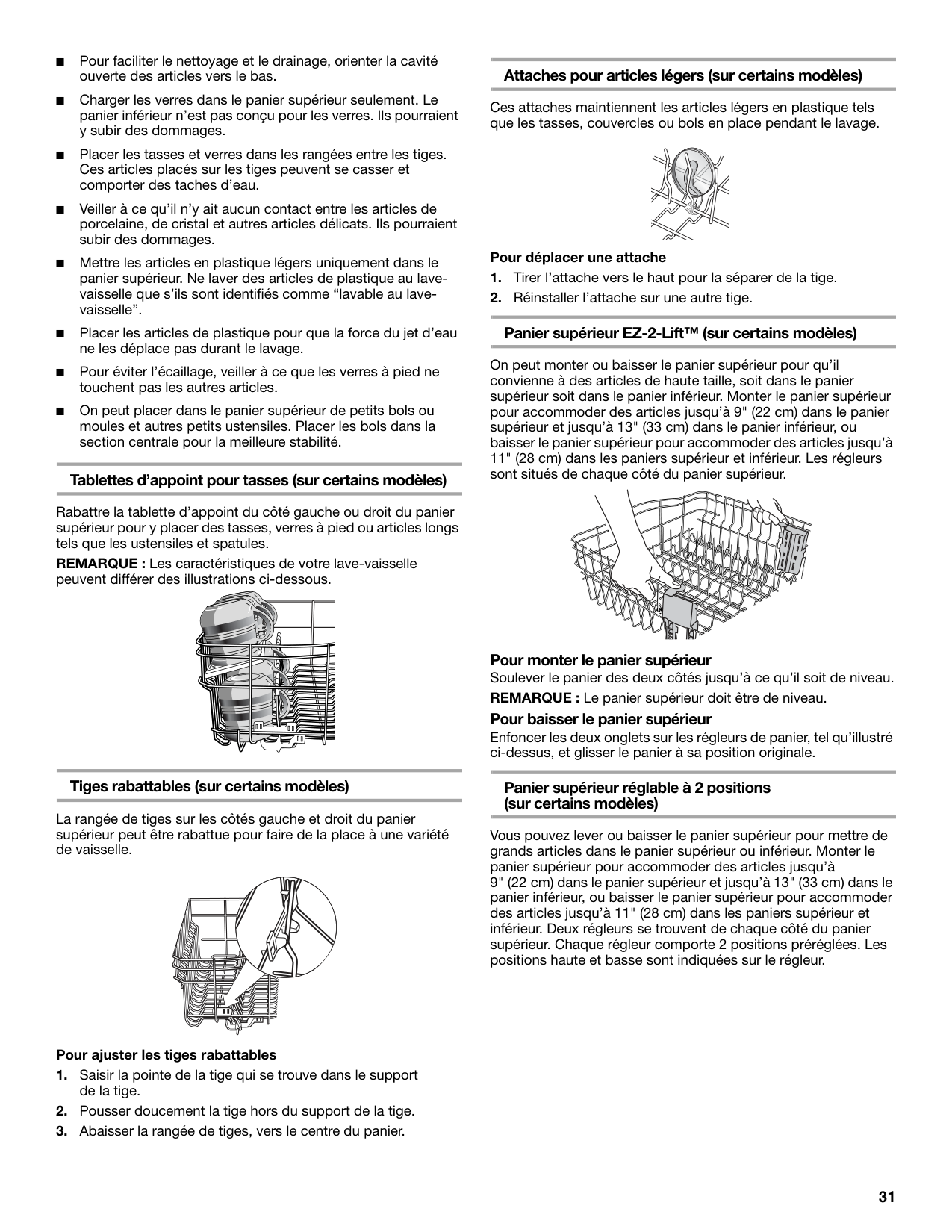

31

I

Pour faciliter le nettoyage et le drainage, orienter la cavité ouverte des articles vers le bas.

I

Charger les verres dans le panier supérieur seulement. Le panier inférieur n’est pas conçu pour les verres. Ils pourraient y subir des dommages.

I

Placer les tasses et verres dans les rangées entre les tiges. Ces articles placés sur les tiges peuvent se casser et comporter des taches d’eau.

I

Veiller à ce qu’il n’y ait aucun contact entre les articles de porcelaine, de cristal et autres articles délicats. Ils pourraient subir des dommages.

I

Mettre les articles en plastique légers uniquement dans le panier supérieur. Ne laver des articles de plastique au lave- vaisselle que s’ils sont identifiés comme “lavable au lave- vaisselle”.

I

Placer les articles de plastique pour que la force du jet d’eau ne les déplace pas durant le lavage.

I

Pour éviter l’écaillage, veiller à ce que les verres à pied ne touchent pas les autres articles.

I

On peut placer dans le panier supérieur de petits bols ou moules et autres petits ustensiles. Placer les bols dans la section centrale pour la meilleure stabilité. Tablettes d’appoint pour tasses (sur certains modèles) Rabattre la tablette d’appoint du côté gauche ou droit du panier supérieur pour y placer des tasses, verres à pied ou articles longs tels que les ustensiles et spatules. REMARQUE : Les caractéristiques de votre lave-vaisselle peuvent différer des illustrations ci-dessous. Tiges rabattables (sur certains modèles) La rangée de tiges sur les côtés gauche et droit du panier supérieur peut être rabattue pour faire de la place à une variété de vaisselle. Pour ajuster les tiges rabattables

Saisir la pointe de la tige qui se trouve dans le support

de la tige.

Pousser doucement la tige hors du support de la tige.

Abaisser la rangée de tiges, vers le centre du panier.

Attaches pour articles légers (sur certains modèles) Ces attaches maintiennent les articles légers en plastique tels que les tasses, couvercles ou bols en place pendant le lavage. Pour déplacer une attache

Tirer l’attache vers le haut pour la séparer de la tige.

Réinstaller l’attache sur une autre tige.

Panier supérieur EZ-2-Lift™ (sur certains modèles) On peut monter ou baisser le panier supérieur pour qu’il convienne à des articles de haute taille, soit dans le panier supérieur soit dans le panier inférieur. Monter le panier supérieur pour accommoder des articles jusqu’à 9" (22 cm) dans le panier supérieur et jusqu’à 13" (33 cm) dans le panier inférieur, ou baisser le panier supérieur pour accommoder des articles jusqu’à 11" (28 cm) dans les paniers supérieur et inférieur. Les régleurs sont situés de chaque côté du panier supérieur. Pour monter le panier supérieur Soulever le panier des deux côtés jusqu’à ce qu’il soit de niveau. REMARQUE : Le panier supérieur doit être de niveau. Pour baisser le panier supérieur Enfoncer les deux onglets sur les régleurs de panier, tel qu’illustré ci-dessus, et glisser le panier à sa position originale. Panier supérieur réglable à 2 positions (sur certains modèles) Vous pouvez lever ou baisser le panier supérieur pour mettre de grands articles dans le panier supérieur ou inférieur. Monter le panier supérieur pour accommoder des articles jusqu’à 9" (22 cm) dans le panier supérieur et jusqu’à 13" (33 cm) dans le panier inférieur, ou baisser le panier supérieur pour accommoder des articles jusqu’à 11" (28 cm) dans les paniers supérieur et inférieur. Deux régleurs se trouvent de chaque côté du panier supérieur. Chaque régleur comporte 2 positions préréglées. Les positions haute et basse sont indiquées sur le régleur.

Page 32

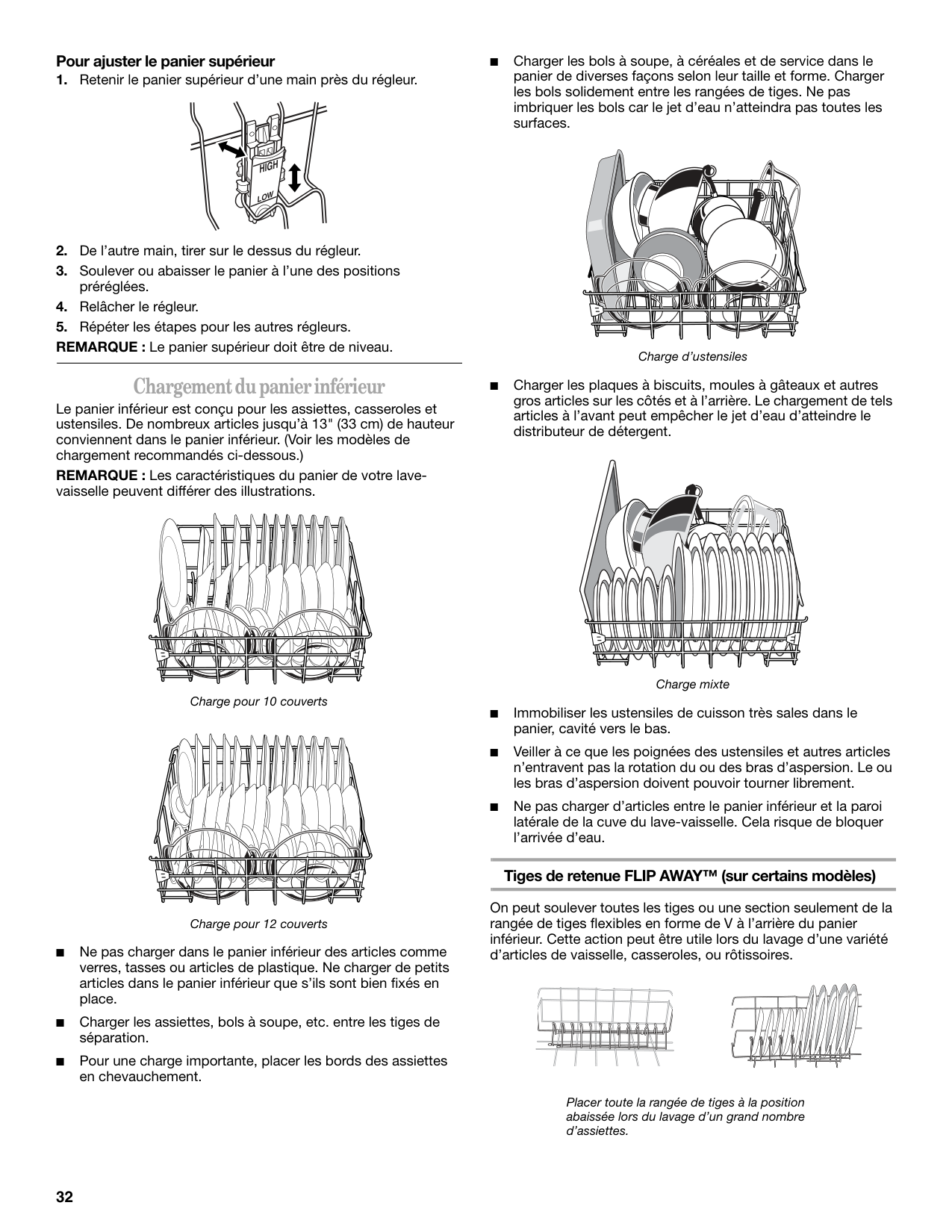

32 Pour ajuster le panier supérieur

Retenir le panier supérieur d’une main près du régleur.

De l’autre main, tirer sur le dessus du régleur.

Soulever ou abaisser le panier à l’une des positions

préréglées.

Relâcher le régleur.

Répéter les étapes pour les autres régleurs.

REMARQUE : Le panier supérieur doit être de niveau. Chargementdupanierinférieur Le panier inférieur est conçu pour les assiettes, casseroles et ustensiles. De nombreux articles jusqu’à 13" (33 cm) de hauteur conviennent dans le panier inférieur. (Voir les modèles de chargement recommandés ci-dessous.) REMARQUE : Les caractéristiques du panier de votre lave- vaisselle peuvent différer des illustrations.

I

Ne pas charger dans le panier inférieur des articles comme verres, tasses ou articles de plastique. Ne charger de petits articles dans le panier inférieur que s’ils sont bien fixés en place.

I

Charger les assiettes, bols à soupe, etc. entre les tiges de séparation.

I

Pour une charge importante, placer les bords des assiettes en chevauchement.

I

Charger les bols à soupe, à céréales et de service dans le panier de diverses façons selon leur taille et forme. Charger les bols solidement entre les rangées de tiges. Ne pas imbriquer les bols car le jet d’eau n’atteindra pas toutes les surfaces.

I

Charger les plaques à biscuits, moules à gâteaux et autres gros articles sur les côtés et à l’arrière. Le chargement de tels articles à l’avant peut empêcher le jet d’eau d’atteindre le distributeur de détergent.

I

Immobiliser les ustensiles de cuisson très sales dans le panier, cavité vers le bas.

I

Veiller à ce que les poignées des ustensiles et autres articles n’entravent pas la rotation du ou des bras d’aspersion. Le ou les bras d’aspersion doivent pouvoir tourner librement.

I

Ne pas charger d’articles entre le panier inférieur et la paroi latérale de la cuve du lave-vaisselle. Cela risque de bloquer l’arrivée d’eau. Tiges de retenue FLIP AWAY™ (sur certains modèles) On peut soulever toutes les tiges ou une section seulement de la rangée de tiges flexibles en forme de V à l’arrière du panier inférieur. Cette action peut être utile lors du lavage d’une variété d’articles de vaisselle, casseroles, ou rôtissoires. Charge pour 10 couverts Charge pour 12 couverts Charge d’ustensiles Charge mixte Placer toute la rangée de tiges à la position abaissée lors du lavage d’un grand nombre d’assiettes.

Page 33

Page 34

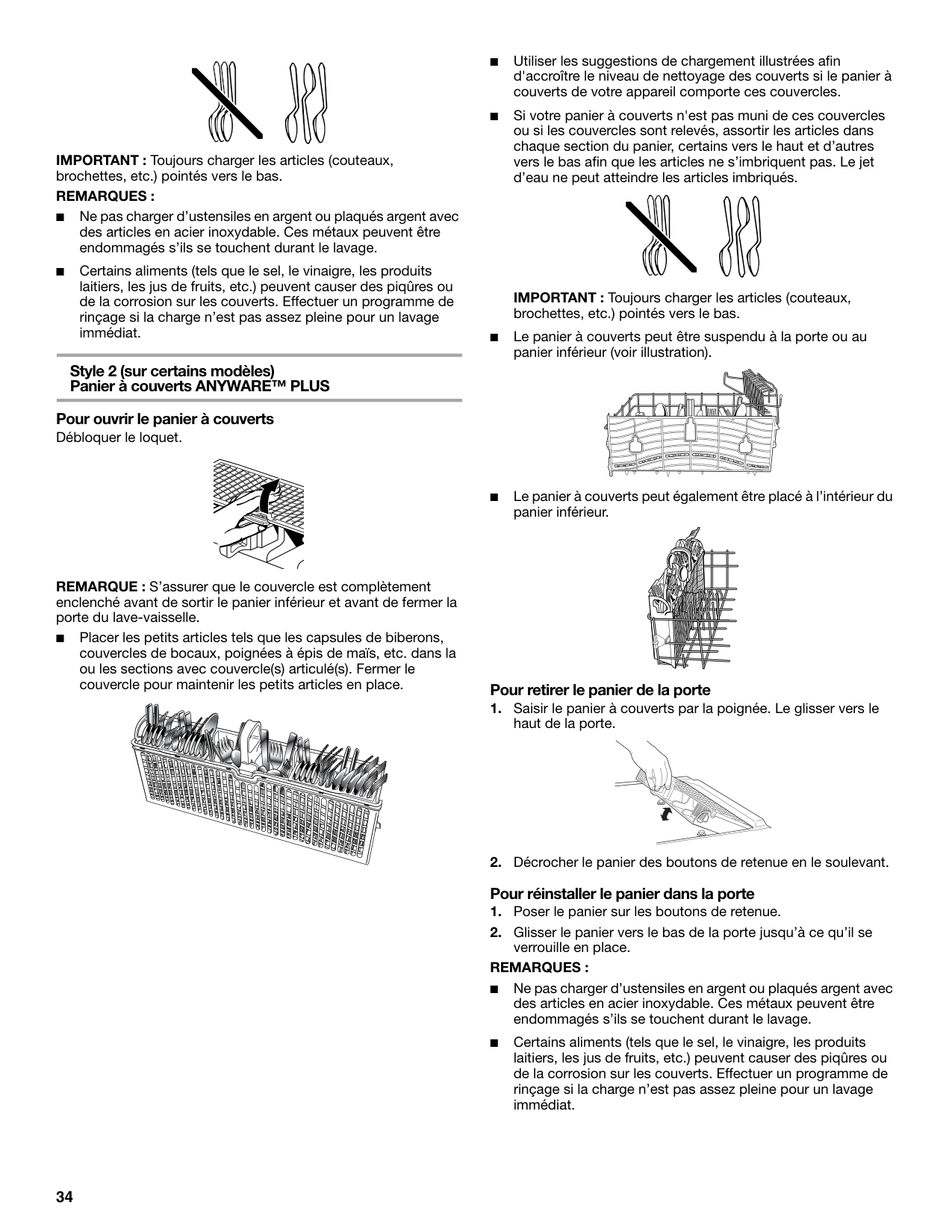

34 IMPORTANT : Toujours charger les articles (couteaux, brochettes, etc.) pointés vers le bas.

Remarques :

I

Ne pas charger d’ustensiles en argent ou plaqués argent avec des articles en acier inoxydable. Ces métaux peuvent être endommagés s’ils se touchent durant le lavage.

I

Certains aliments (tels que le sel, le vinaigre, les produits laitiers, les jus de fruits, etc.) peuvent causer des piqûres ou de la corrosion sur les couverts. Effectuer un programme de rinçage si la charge n’est pas assez pleine pour un lavage immédiat. Style 2 (sur certains modèles) Panier à couverts ANYWARE™ PLUS Pour ouvrir le panier à couverts Débloquer le loquet. REMARQUE : S’assurer que le couvercle est complètement enclenché avant de sortir le panier inférieur et avant de fermer la porte du lave-vaisselle.

I

Placer les petits articles tels que les capsules de biberons, couvercles de bocaux, poignées à épis de maïs, etc. dans la ou les sections avec couvercle(s) articulé(s). Fermer le couvercle pour maintenir les petits articles en place.

I

Utiliser les suggestions de chargement illustrées afin d'accroître le niveau de nettoyage des couverts si le panier à couverts de votre appareil comporte ces couvercles.

I

Si votre panier à couverts n'est pas muni de ces couvercles ou si les couvercles sont relevés, assortir les articles dans chaque section du panier, certains vers le haut et d’autres vers le bas afin que les articles ne s’imbriquent pas. Le jet d’eau ne peut atteindre les articles imbriqués. IMPORTANT : Toujours charger les articles (couteaux, brochettes, etc.) pointés vers le bas.

I

Le panier à couverts peut être suspendu à la porte ou au panier inférieur (voir illustration).

I

Le panier à couverts peut également être placé à l’intérieur du panier inférieur. Pour retirer le panier de la porte

Saisir le panier à couverts par la poignée. Le glisser vers le

haut de la porte.

Décrocher le panier des boutons de retenue en le soulevant.

Pour réinstaller le panier dans la porte

Poser le panier sur les boutons de retenue.

Glisser le panier vers le bas de la porte jusqu’à ce qu’il se

verrouille en place.

Remarques :

I

Ne pas charger d’ustensiles en argent ou plaqués argent avec des articles en acier inoxydable. Ces métaux peuvent être endommagés s’ils se touchent durant le lavage.

I

Certains aliments (tels que le sel, le vinaigre, les produits laitiers, les jus de fruits, etc.) peuvent causer des piqûres ou de la corrosion sur les couverts. Effectuer un programme de rinçage si la charge n’est pas assez pleine pour un lavage immédiat.

Page 35

35

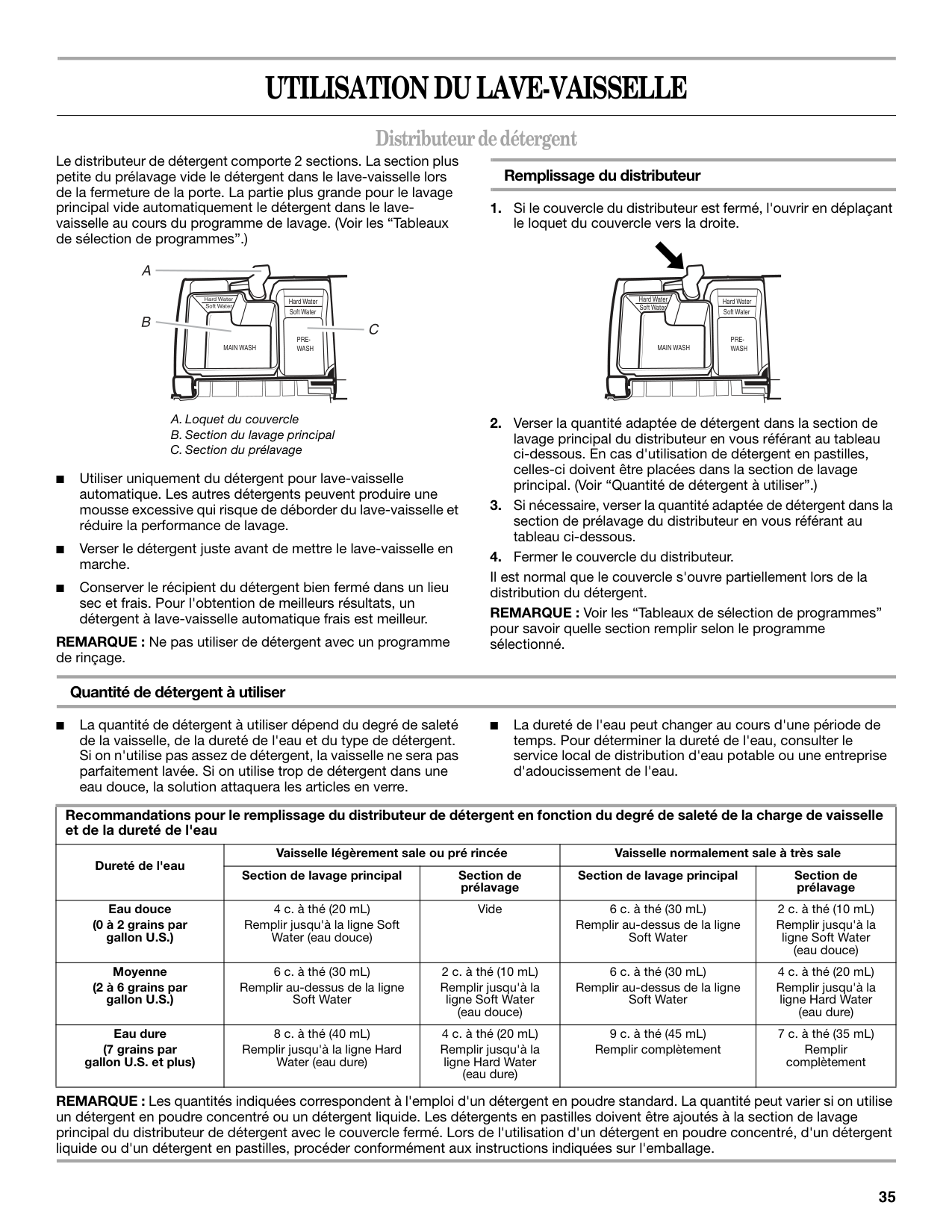

Utilisation Du Lave-Vaisselle

Distributeurdedétergent Le distributeur de détergent comporte 2 sections. La section plus petite du prélavage vide le détergent dans le lave-vaisselle lors de la fermeture de la porte. La partie plus grande pour le lavage principal vide automatiquement le détergent dans le lave- vaisselle au cours du programme de lavage. (Voir les “Tableaux de sélection de programmes”.)

I

Utiliser uniquement du détergent pour lave-vaisselle automatique. Les autres détergents peuvent produire une mousse excessive qui risque de déborder du lave-vaisselle et réduire la performance de lavage.

I

Verser le détergent juste avant de mettre le lave-vaisselle en marche.

I

Conserver le récipient du détergent bien fermé dans un lieu sec et frais. Pour l'obtention de meilleurs résultats, un détergent à lave-vaisselle automatique frais est meilleur. REMARQUE : Ne pas utiliser de détergent avec un programme de rinçage. Remplissage du distributeur

Si le couvercle du distributeur est fermé, l'ouvrir en déplaçant

le loquet du couvercle vers la droite.

Verser la quantité adaptée de détergent dans la section de

lavage principal du distributeur en vous référant au tableau ci-dessous. En cas d'utilisation de détergent en pastilles, celles-ci doivent être placées dans la section de lavage principal. (Voir “Quantité de détergent à utiliser”.)

Si nécessaire, verser la quantité adaptée de détergent dans la

section de prélavage du distributeur en vous référant au tableau ci-dessous.

Fermer le couvercle du distributeur.

Il est normal que le couvercle s'ouvre partiellement lors de la distribution du détergent. REMARQUE : Voir les “Tableaux de sélection de programmes” pour savoir quelle section remplir selon le programme sélectionné. Quantité de détergent à utiliser

I

La quantité de détergent à utiliser dépend du degré de saleté de la vaisselle, de la dureté de l'eau et du type de détergent. Si on n'utilise pas assez de détergent, la vaisselle ne sera pas parfaitement lavée. Si on utilise trop de détergent dans une eau douce, la solution attaquera les articles en verre.

I

La dureté de l'eau peut changer au cours d'une période de temps. Pour déterminer la dureté de l'eau, consulter le service local de distribution d'eau potable ou une entreprise d'adoucissement de l'eau. REMARQUE : Les quantités indiquées correspondent à l'emploi d'un détergent en poudre standard. La quantité peut varier si on utilise un détergent en poudre concentré ou un détergent liquide. Les détergents en pastilles doivent être ajoutés à la section de lavage principal du distributeur de détergent avec le couvercle fermé. Lors de l'utilisation d'un détergent en poudre concentré, d'un détergent liquide ou d'un détergent en pastilles, procéder conformément aux instructions indiquées sur l'emballage. A. Loquet du couvercle B. Section du lavage principal C. Section du prélavage

A

B

C

Main Wash

Pre-

Wash

Soft Water Hard Water Soft Water Hard Water

Main Wash

Pre-

Wash

Soft Water Hard Water Soft Water Hard Water Recommandations pour le remplissage du distributeur de détergent en fonction du degré de saleté de la charge de vaisselle et de la dureté de l'eau Dureté de l'eau Vaisselle légèrement sale ou pré rincée Vaisselle normalement sale à très sale Section de lavage principal Section de prélavage Section de lavage principal Section de prélavage Eau douce (0 à 2 grains par gallon U.S.) 4 c. à thé (20 mL) Remplir jusqu'à la ligne Soft Water (eau douce) Vide 6 c. à thé (30 mL) Remplir au-dessus de la ligne Soft Water 2 c. à thé (10 mL) Remplir jusqu'à la ligne Soft Water (eau douce) Moyenne (2 à 6 grains par gallon U.S.) 6 c. à thé (30 mL) Remplir au-dessus de la ligne Soft Water 2 c. à thé (10 mL) Remplir jusqu'à la ligne Soft Water (eau douce) 6 c. à thé (30 mL) Remplir au-dessus de la ligne Soft Water 4 c. à thé (20 mL) Remplir jusqu'à la ligne Hard Water (eau dure) Eau dure (7 grains par gallon U.S. et plus) 8 c. à thé (40 mL) Remplir jusqu'à la ligne Hard Water (eau dure) 4 c. à thé (20 mL) Remplir jusqu'à la ligne Hard Water (eau dure) 9 c. à thé (45 mL) Remplir complètement 7 c. à thé (35 mL) Remplir complètement

Page 36

Page 37

37

Vérifier la température sur le thermomètre pendant que l’eau

coule dans la tasse.

I

Pour économiser de l’eau, de l’énergie et du temps, ne pas rincer la vaisselle avant de la placer dans le lave-vaisselle.

I

Utiliser un programme de faible énergie, rapide ou court chaque fois que c’est possible. Ces programmes utilisent moins d’eau chaude et d’énergie que le programme Normal.

I

Utiliser la caractéristique de mise en marche différée (sur certains modèles) pour faire fonctionner votre lave-vaisselle en dehors des heures de pointe. Les services publics locaux recommandent d’éviter l’emploi intense d’énergie à certaines heures du jour.

I

Durant l’été, faire fonctionner le lave-vaisselle la nuit pour réduire l’accumulation de chaleur dans la cuisine durant la journée.

I

Utiliser l’option de séchage éconergique chaque fois que c’est possible. Lors de l’utilisation de ces options, prévoir des durées de séchage plus longues (la nuit). Utiliser un agent de rinçage pour améliorer le séchage.

I

Utiliser les programmes ou les options qui ajoutent un supplément de chaleur au lavage ou à la section de rinçage du programme seulement lorsque cela s’impose.

I

Utiliser le lave-vaisselle avec des charges complètes. Utiliser un programme de rinçage après les repas jusqu’à ce que le lave-vaisselle soit plein.

I

Si votre domicile est équipé d’un adoucisseur d’eau, vous voudrez peut-être éviter de mettre le lave-vaisselle en marche durant la régénération de l’adoucisseur, laquelle pourrait entraîner une mauvaise performance de lavage. Tableauxdesélectiondeprogrammes Choisir le programme de lavage et les options désirés et appuyer sur START/RESUME (Mise en marche/réinitialisation). Le lave- vaisselle commence à se remplir lorsque vous appuyez sur START/RESUME (Mise en marche/réinitialisation), excepté si vous choisissez un lavage différé. On peut changer les programmes de lavage et les options pendant que le lave- vaisselle se remplit. À la fin du programme de lavage, le lave-vaisselle garde en mémoire le dernier programme et les dernières options choisis. Les mêmes options et programme seront exécutés lors du prochain programme de lavage si on appuie seulement sur START/RESUME (Mise en marche/réinitialisation). REMARQUE : Si la porte est ouverte au cours du programme ou si une panne de courant survient, le témoin lumineux Start/ Resume (Mise en marche/réinitialisation) clignotera. Le programme ne reprendra pas tant que la porte ne sera pas fermée et que l'on n'aura pas appuyé sur Start/Resume (Mise en marche/réinitialisation). Le “G” indique les étapes de chaque programme. Votre modèle peut comporter certains ou l’ensemble des programmes indiqués. La durée affichée est pour les modèles à affichage binaire sur la console. Ces modèles sont conformes aux directives d’économie d’énergie ENERGY STAR®. Les températures indiquent lorsque la chaleur augmente. Le compte à rebours du programme (sur certains modèles) fait une pause à ce moment là et reprend lorsque l'eau a atteint la température requise. La consommation d’eau est indiquée en gallons américains/litres. ACCUSENSE™ cycle/Programme ACCUSENSE™ (sur certains modèles) Utiliser ce programme pour nettoyer une charge partielle ou complète comportant un niveau de saleté de tous les jours. Le programme compensera la grosseur de la charge avec une augmentation de la durée du programme et de la température de l'eau. Lors du lavage, l’action de lavage fera des pauses répétées pendant quelques secondes. Durée initiale affichée après la rotation du motif de l’horloge : 79-87 min. Utiliser les deux sections du distributeur de détergent lors du lavage d’une charge complète de vaisselle sale. Utiliser la section principale du distributeur de détergent lors du lavage de charges partielles de vaisselle légèrement sale. Pré- lavage Lavage prin- cipal Vi- dange Rin- çage Rin- çage final chauffé Sé- chage Durée mini- mum (min) Con- som- mation d’eau (gal/L)

G

120°F

(49°C)

G

140°F

(60°C)

G

68* Saleté légère 5,6-6,5/ 21,2-24,6 Pots & Pans/casseroles Utiliser ce programme pour les casseroles, plats et la vaisselle ordinaire difficiles à nettoyer et très sales. Lors du lavage, l’action de lavage fera des pauses répétées pendant quelques secondes. Durée initiale affichée après la rotation du motif de l’horloge : 92-99 min. Utiliser les deux sections du distributeur de détergent. Pré- lavage Lavage prin- cipal Rin- çage Rin- çage Rin- çage final chauffé Sé- chage Durée mini- mum (min) Con- som- mation d’eau (gal/L)

G

140°F

(60°C)

G

140°F

(60°C)

G

99* Saleté légère 6,9-7,8/ 26,1-29,6 Normal Utiliser ce programme pour des charges comportant des quantités normales de débris alimentaires. (L’étiquette de consommation d’énergie est basée sur ce programme.) Lors du lavage, l’action de lavage fera des pauses répétées pendant quelques secondes. Durée initiale affichée après la rotation du motif de l’horloge : 64-84 min. Utiliser les deux sections du distributeur de détergent. Pré- lavage Lavage prin- cipal Vi- dange Rin- çage Rin- çage final chauffé Sé- chage Durée mini- mum (min) Con- som- mation d’eau (gal/L)

G

120°F

(49°C)

G

140°F

(60°C)

G

71* Saleté légère 5,6-6,8/ 21,2-25,7

Page 38

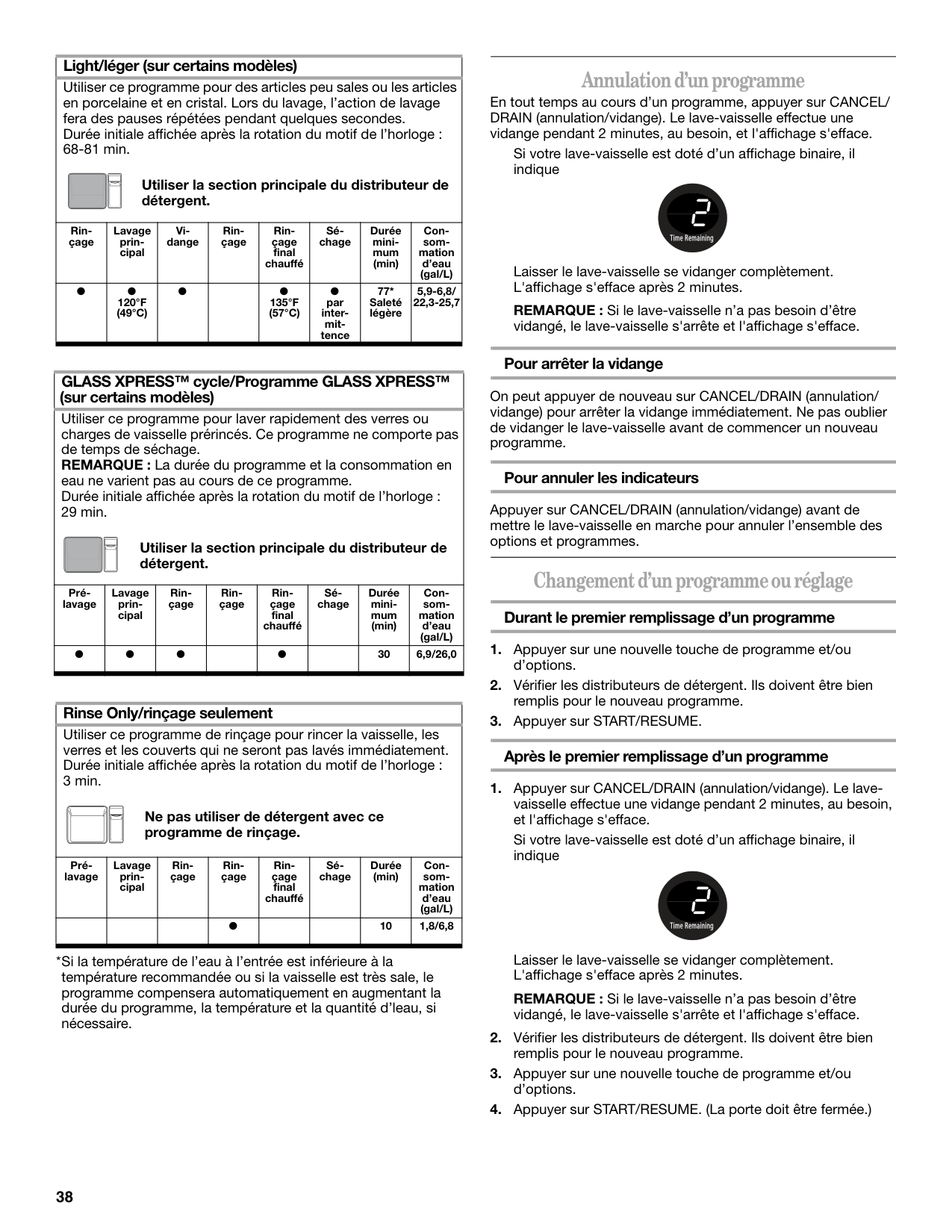

38 *Si la température de l’eau à l’entrée est inférieure à la température recommandée ou si la vaisselle est très sale, le programme compensera automatiquement en augmentant la durée du programme, la température et la quantité d’leau, si nécessaire. Annulationd’unprogramme En tout temps au cours d’un programme, appuyer sur CANCEL/ DRAIN (annulation/vidange). Le lave-vaisselle effectue une vidange pendant 2 minutes, au besoin, et l'affichage s'efface. Si votre lave-vaisselle est doté d’un affichage binaire, il indique Laisser le lave-vaisselle se vidanger complètement. L'affichage s'efface après 2 minutes. REMARQUE : Si le lave-vaisselle n’a pas besoin d’être vidangé, le lave-vaisselle s'arrête et l'affichage s'efface. Pour arrêter la vidange On peut appuyer de nouveau sur CANCEL/DRAIN (annulation/ vidange) pour arrêter la vidange immédiatement. Ne pas oublier de vidanger le lave-vaisselle avant de commencer un nouveau programme. Pour annuler les indicateurs Appuyer sur CANCEL/DRAIN (annulation/vidange) avant de mettre le lave-vaisselle en marche pour annuler l’ensemble des options et programmes. Changementd’unprogrammeouréglage Durant le premier remplissage d’un programme

Appuyer sur une nouvelle touche de programme et/ou

d’options.

Vérifier les distributeurs de détergent. Ils doivent être bien

remplis pour le nouveau programme.

Appuyer sur START/RESUME.

Après le premier remplissage d’un programme

Appuyer sur CANCEL/DRAIN (annulation/vidange). Le lave-

vaisselle effectue une vidange pendant 2 minutes, au besoin, et l'affichage s'efface. Si votre lave-vaisselle est doté d’un affichage binaire, il indique Laisser le lave-vaisselle se vidanger complètement. L'affichage s'efface après 2 minutes. REMARQUE : Si le lave-vaisselle n’a pas besoin d’être vidangé, le lave-vaisselle s'arrête et l'affichage s'efface.

Vérifier les distributeurs de détergent. Ils doivent être bien

remplis pour le nouveau programme.

Appuyer sur une nouvelle touche de programme et/ou

d’options.

Appuyer sur START/RESUME. (La porte doit être fermée.)

Light/léger (sur certains modèles) Utiliser ce programme pour des articles peu sales ou les articles en porcelaine et en cristal. Lors du lavage, l’action de lavage fera des pauses répétées pendant quelques secondes. Durée initiale affichée après la rotation du motif de l’horloge : 68-81 min. Utiliser la section principale du distributeur de détergent. Rin- çage Lavage prin- cipal Vi- dange Rin- çage Rin- çage final chauffé Sé- chage Durée mini- mum (min) Con- som- mation d’eau (gal/L)

G

120°F

(49°C)

G

135°F

(57°C)

G

par inter- mit- tence 77* Saleté légère 5,9-6,8/ 22,3-25,7 GLASS XPRESS™ cycle/Programme GLASS XPRESS™ (sur certains modèles) Utiliser ce programme pour laver rapidement des verres ou charges de vaisselle prérincés. Ce programme ne comporte pas de temps de séchage. REMARQUE : La durée du programme et la consommation en eau ne varient pas au cours de ce programme. Durée initiale affichée après la rotation du motif de l’horloge : 29 min. Utiliser la section principale du distributeur de détergent. Pré- lavage Lavage prin- cipal Rin- çage Rin- çage Rin- çage final chauffé Sé- chage Durée mini- mum (min) Con- som- mation d’eau (gal/L)

G

30 6,9/26,0 Rinse Only/rinçage seulement Utiliser ce programme de rinçage pour rincer la vaisselle, les verres et les couverts qui ne seront pas lavés immédiatement. Durée initiale affichée après la rotation du motif de l’horloge : 3 min. Ne pas utiliser de détergent avec ce programme de rinçage. Pré- lavage Lavage prin- cipal Rin- çage Rin- çage Rin- çage final chauffé Sé- chage Durée (min) Con- som- mation d’eau (gal/L)

G

10 1,8/6,8

Page 39

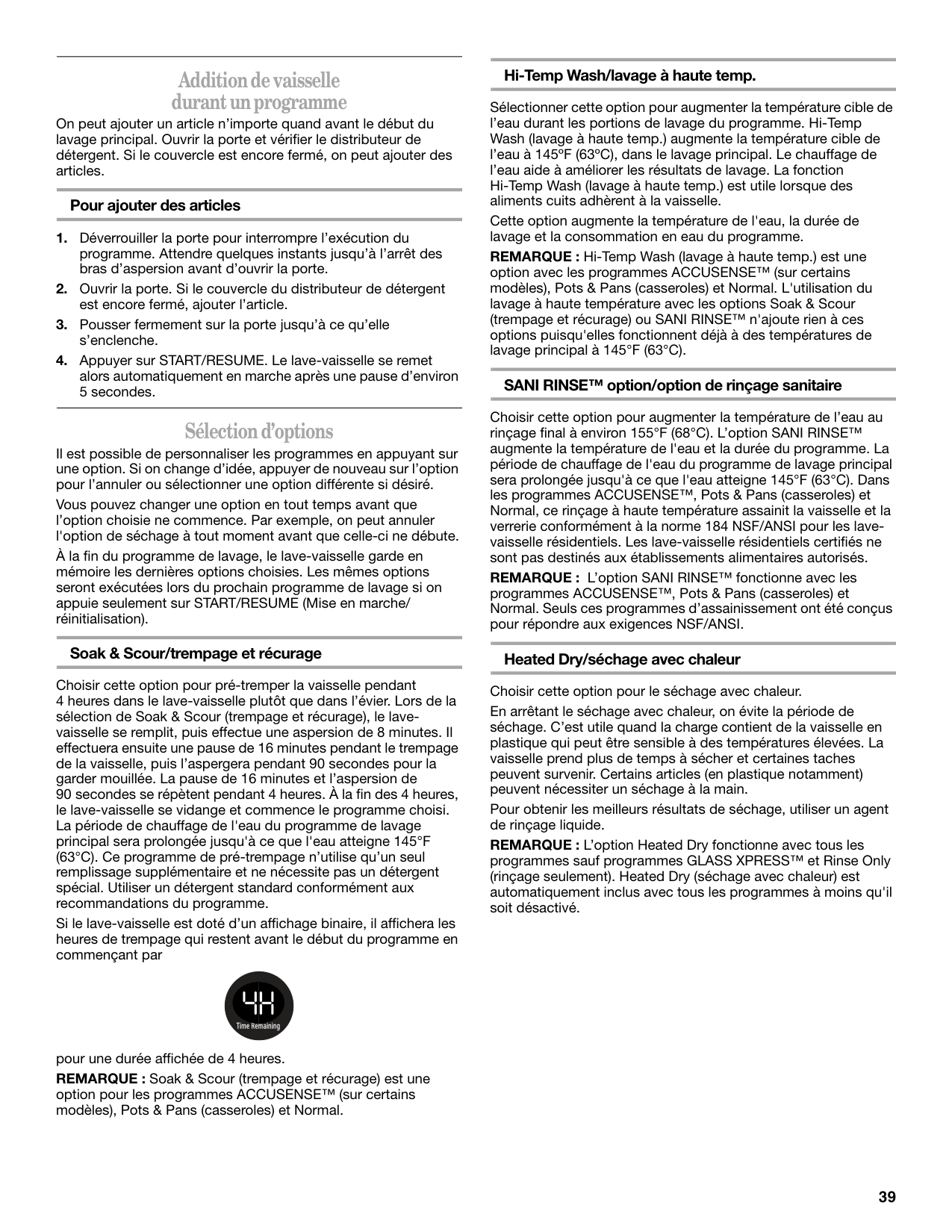

39 Additiondevaisselle durantunprogramme On peut ajouter un article n’importe quand avant le début du lavage principal. Ouvrir la porte et vérifier le distributeur de détergent. Si le couvercle est encore fermé, on peut ajouter des articles. Pour ajouter des articles

Déverrouiller la porte pour interrompre l’exécution du

programme. Attendre quelques instants jusqu’à l’arrêt des bras d’aspersion avant d’ouvrir la porte.

Ouvrir la porte. Si le couvercle du distributeur de détergent

est encore fermé, ajouter l’article.

Pousser fermement sur la porte jusqu’à ce qu’elle

s’enclenche.

Appuyer sur START/RESUME. Le lave-vaisselle se remet

alors automatiquement en marche après une pause d’environ 5 secondes. Sélectiond’options Il est possible de personnaliser les programmes en appuyant sur une option. Si on change d’idée, appuyer de nouveau sur l’option pour l’annuler ou sélectionner une option différente si désiré. Vous pouvez changer une option en tout temps avant que l’option choisie ne commence. Par exemple, on peut annuler l'option de séchage à tout moment avant que celle-ci ne débute. À la fin du programme de lavage, le lave-vaisselle garde en mémoire les dernières options choisies. Les mêmes options seront exécutées lors du prochain programme de lavage si on appuie seulement sur START/RESUME (Mise en marche/ réinitialisation). Soak & Scour/trempage et récurage Choisir cette option pour pré-tremper la vaisselle pendant 4 heures dans le lave-vaisselle plutôt que dans l’évier. Lors de la sélection de Soak & Scour (trempage et récurage), le lave- vaisselle se remplit, puis effectue une aspersion de 8 minutes. Il effectuera ensuite une pause de 16 minutes pendant le trempage de la vaisselle, puis l’aspergera pendant 90 secondes pour la garder mouillée. La pause de 16 minutes et l’aspersion de 90 secondes se répètent pendant 4 heures. À la fin des 4 heures, le lave-vaisselle se vidange et commence le programme choisi. La période de chauffage de l'eau du programme de lavage principal sera prolongée jusqu'à ce que l'eau atteigne 145°F (63°C). Ce programme de pré-trempage n’utilise qu’un seul remplissage supplémentaire et ne nécessite pas un détergent spécial. Utiliser un détergent standard conformément aux recommandations du programme. Si le lave-vaisselle est doté d’un affichage binaire, il affichera les heures de trempage qui restent avant le début du programme en commençant par pour une durée affichée de 4 heures. REMARQUE : Soak & Scour (trempage et récurage) est une option pour les programmes ACCUSENSE™ (sur certains modèles), Pots & Pans (casseroles) et Normal. Hi-Temp Wash/lavage à haute temp. Sélectionner cette option pour augmenter la température cible de l’eau durant les portions de lavage du programme. Hi-Temp Wash (lavage à haute temp.) augmente la température cible de l’eau à 145ºF (63ºC), dans le lavage principal. Le chauffage de l’eau aide à améliorer les résultats de lavage. La fonction Hi-Temp Wash (lavage à haute temp.) est utile lorsque des aliments cuits adhèrent à la vaisselle. Cette option augmente la température de l'eau, la durée de lavage et la consommation en eau du programme. REMARQUE : Hi-Temp Wash (lavage à haute temp.) est une option avec les programmes ACCUSENSE™ (sur certains modèles), Pots & Pans (casseroles) et Normal. L'utilisation du lavage à haute température avec les options Soak & Scour (trempage et récurage) ou SANI RINSE™ n'ajoute rien à ces options puisqu'elles fonctionnent déjà à des températures de lavage principal à 145°F (63°C). SANI RINSE™ option/option de rinçage sanitaire Choisir cette option pour augmenter la température de l’eau au rinçage final à environ 155°F (68°C). L’option SANI RINSE™ augmente la température de l'eau et la durée du programme. La période de chauffage de l'eau du programme de lavage principal sera prolongée jusqu'à ce que l'eau atteigne 145°F (63°C). Dans les programmes ACCUSENSE™, Pots & Pans (casseroles) et Normal, ce rinçage à haute température assainit la vaisselle et la verrerie conformément à la norme 184 NSF/ANSI pour les lave- vaisselle résidentiels. Les lave-vaisselle résidentiels certifiés ne sont pas destinés aux établissements alimentaires autorisés. REMARQUE : L’option SANI RINSE™ fonctionne avec les programmes ACCUSENSE™, Pots & Pans (casseroles) et Normal. Seuls ces programmes d’assainissement ont été conçus pour répondre aux exigences NSF/ANSI. Heated Dry/séchage avec chaleur Choisir cette option pour le séchage avec chaleur. En arrêtant le séchage avec chaleur, on évite la période de séchage. C’est utile quand la charge contient de la vaisselle en plastique qui peut être sensible à des températures élevées. La vaisselle prend plus de temps à sécher et certaines taches peuvent survenir. Certains articles (en plastique notamment) peuvent nécessiter un séchage à la main. Pour obtenir les meilleurs résultats de séchage, utiliser un agent de rinçage liquide. REMARQUE : L’option Heated Dry fonctionne avec tous les programmes sauf programmes GLASS XPRESS™ et Rinse Only (rinçage seulement). Heated Dry (séchage avec chaleur) est automatiquement inclus avec tous les programmes à moins qu'il soit désactivé.

Page 40

Page 41

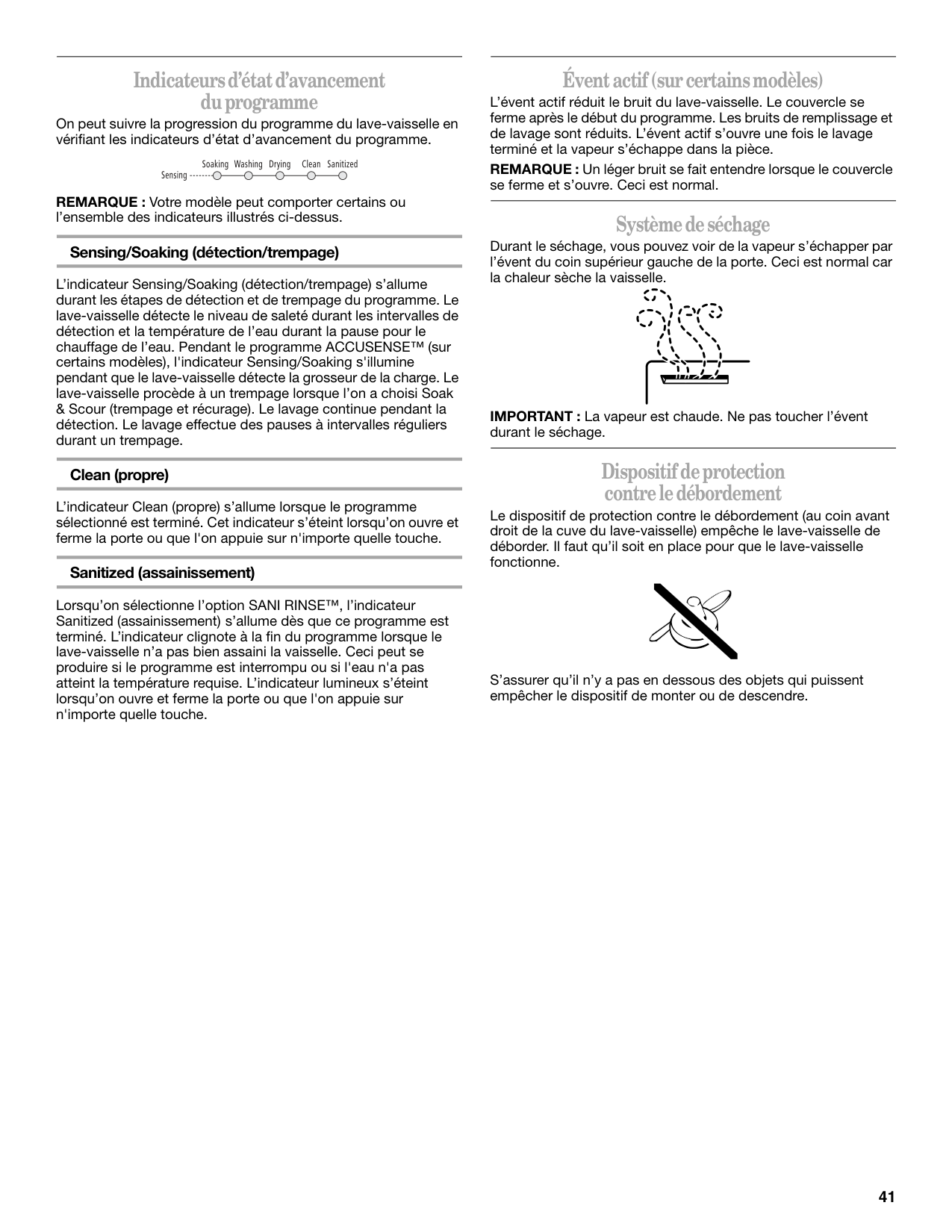

41 Indicateursd’étatd’avancement duprogramme On peut suivre la progression du programme du lave-vaisselle en vérifiant les indicateurs d’état d’avancement du programme. REMARQUE : Votre modèle peut comporter certains ou l’ensemble des indicateurs illustrés ci-dessus. Sensing/Soaking (détection/trempage) L’indicateur Sensing/Soaking (détection/trempage) s’allume durant les étapes de détection et de trempage du programme. Le lave-vaisselle détecte le niveau de saleté durant les intervalles de détection et la température de l’eau durant la pause pour le chauffage de l’eau. Pendant le programme ACCUSENSE™ (sur certains modèles), l'indicateur Sensing/Soaking s'illumine pendant que le lave-vaisselle détecte la grosseur de la charge. Le lave-vaisselle procède à un trempage lorsque l’on a choisi Soak & Scour (trempage et récurage). Le lavage continue pendant la détection. Le lavage effectue des pauses à intervalles réguliers durant un trempage. Clean (propre) L’indicateur Clean (propre) s’allume lorsque le programme sélectionné est terminé. Cet indicateur s’éteint lorsqu’on ouvre et ferme la porte ou que l'on appuie sur n'importe quelle touche. Sanitized (assainissement) Lorsqu’on sélectionne l’option SANI RINSE™, l’indicateur Sanitized (assainissement) s’allume dès que ce programme est terminé. L’indicateur clignote à la fin du programme lorsque le lave-vaisselle n’a pas bien assaini la vaisselle. Ceci peut se produire si le programme est interrompu ou si l'eau n'a pas atteint la température requise. L’indicateur lumineux s’éteint lorsqu’on ouvre et ferme la porte ou que l'on appuie sur n'importe quelle touche. Éventactif(surcertainsmodèles) L’évent actif réduit le bruit du lave-vaisselle. Le couvercle se ferme après le début du programme. Les bruits de remplissage et de lavage sont réduits. L’évent actif s’ouvre une fois le lavage terminé et la vapeur s’échappe dans la pièce. REMARQUE : Un léger bruit se fait entendre lorsque le couvercle se ferme et s’ouvre. Ceci est normal. Systèmedeséchage Durant le séchage, vous pouvez voir de la vapeur s’échapper par l’évent du coin supérieur gauche de la porte. Ceci est normal car la chaleur sèche la vaisselle. IMPORTANT : La vapeur est chaude. Ne pas toucher l’évent durant le séchage. Dispositifdeprotection contreledébordement Le dispositif de protection contre le débordement (au coin avant droit de la cuve du lave-vaisselle) empêche le lave-vaisselle de déborder. Il faut qu’il soit en place pour que le lave-vaisselle fonctionne. S’assurer qu’il n’y a pas en dessous des objets qui puissent empêcher le dispositif de monter ou de descendre.

Page 42

42

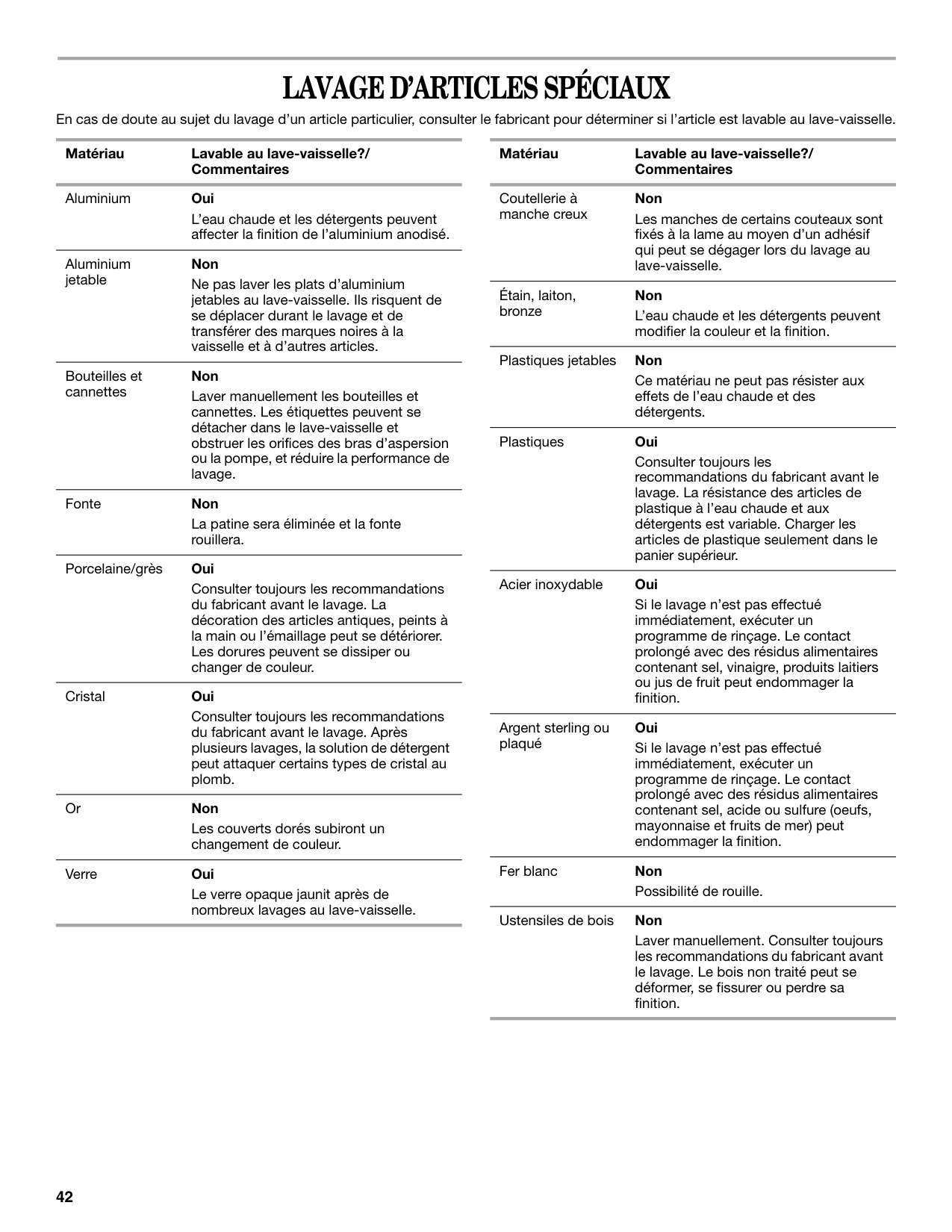

Lavage D’Articles Spéciaux

En cas de doute au sujet du lavage d’un article particulier, consulter le fabricant pour déterminer si l’article est lavable au lave-vaisselle.

Matériau Lavable au lave-vaisselle?/ Commentaires Aluminium Oui L’eau chaude et les détergents peuvent affecter la finition de l’aluminium anodisé. Aluminium jetable Non Ne pas laver les plats d’aluminium jetables au lave-vaisselle. Ils risquent de se déplacer durant le lavage et de transférer des marques noires à la vaisselle et à d’autres articles. Bouteilles et cannettes Non Laver manuellement les bouteilles et cannettes. Les étiquettes peuvent se détacher dans le lave-vaisselle et obstruer les orifices des bras d’aspersion ou la pompe, et réduire la performance de lavage. Fonte Non La patine sera éliminée et la fonte rouillera. Porcelaine/grès Oui Consulter toujours les recommandations du fabricant avant le lavage. La décoration des articles antiques, peints à la main ou l’émaillage peut se détériorer. Les dorures peuvent se dissiper ou changer de couleur. Cristal Oui Consulter toujours les recommandations du fabricant avant le lavage. Après plusieurs lavages, la solution de détergent peut attaquer certains types de cristal au plomb. Or Non Les couverts dorés subiront un changement de couleur. Verre Oui Le verre opaque jaunit après de nombreux lavages au lave-vaisselle. Matériau Lavable au lave-vaisselle?/ Commentaires Coutellerie à manche creux Non Les manches de certains couteaux sont fixés à la lame au moyen d’un adhésif qui peut se dégager lors du lavage au lave-vaisselle. Étain, laiton, bronze Non L’eau chaude et les détergents peuvent modifier la couleur et la finition. Plastiques jetables Non Ce matériau ne peut pas résister aux effets de l’eau chaude et des détergents. Plastiques Oui Consulter toujours les recommandations du fabricant avant le lavage. La résistance des articles de plastique à l’eau chaude et aux détergents est variable. Charger les articles de plastique seulement dans le panier supérieur. Acier inoxydable Oui Si le lavage n’est pas effectué immédiatement, exécuter un programme de rinçage. Le contact prolongé avec des résidus alimentaires contenant sel, vinaigre, produits laitiers ou jus de fruit peut endommager la finition. Argent sterling ou plaqué Oui Si le lavage n’est pas effectué immédiatement, exécuter un programme de rinçage. Le contact prolongé avec des résidus alimentaires contenant sel, acide ou sulfure (oeufs, mayonnaise et fruits de mer) peut endommager la finition. Fer blanc Non Possibilité de rouille. Ustensiles de bois Non Laver manuellement. Consulter toujours les recommandations du fabricant avant le lavage. Le bois non traité peut se déformer, se fissurer ou perdre sa finition.

Page 43

43

Entretien Du Lave-Vaisselle

Nettoyage Nettoyage de l’extérieur Dans la plupart des cas, il suffit d’utiliser un linge doux, humide ou une éponge et un détergent doux pour nettoyer les surfaces extérieures du lave-vaisselle et préserver son aspect de produit neuf. Si l’extérieur du lave-vaisselle est en acier inoxydable, un nettoyant pour acier inoxydable est recommandé. Nettoyage de l’intérieur Les composés minéraux présents dans l’eau dure peuvent provoquer l’accumulation d’un film blanchâtre sur les surfaces intérieures, particulièrement juste au-dessous de la porte. Ne pas nettoyer les surfaces internes du lave-vaisselle avant qu’elles aient refroidi. Porter des gants de caoutchouc. Ne pas utiliser un produit de nettoyage autre que le détergent pour lave- vaisselle car cela pourrait provoquer un moussage excessif. Nettoyage des surfaces internes Faire une pâte avec un détergent pour lave-vaisselle en poudre sur une éponge humide et nettoyer.

Ou

Utiliser un détergent liquide pour lave-vaisselle automatique, et nettoyer avec une éponge humide.

Ou

Voir la méthode de rinçage au vinaigre à la section “Taches et films sur la vaisselle” à “Dépannage”. REMARQUE : Effectuer un programme de lavage normal avec détergent après avoir nettoyé l’intérieur. Dispositifanti-refoulement Vérifier le dispositif anti-refoulement lorsque votre lave-vaisselle ne se vidange pas bien. Certains codes de plomberie provinciaux ou locaux exigent l’installation d’un dispositif anti-refoulement entre un lave- vaisselle encastré et le système de canalisation du domicile. En cas d’obstruction d’une canalisation, le dispositif anti- refoulement protège votre lave-vaisselle contre le refoulement de l’eau. Le dispositif anti-refoulement se trouve habituellement sur le dessus de l’évier ou du comptoir près du lave-vaisselle. Pour commander un dispositif anti-refoulement, contacter votre concessionnaire local, ou aux É.-U., téléphoner au Centre d’interaction avec la clientèle et demander le numéro de pièce 300096. REMARQUE : Le dispositif anti-refoulement est un article de plomberie externe qui ne fait pas partie de votre lave-vaisselle. La garantie fournie avec votre lave-vaisselle ne couvre pas les coûts de service directement associés au nettoyage ou à la réparation d’un dispositif anti-refoulement externe. Nettoyage du dispositif anti-refoulement Nettoyer le dispositif anti-refoulement périodiquement pour assurer la vidange adéquate de votre lave-vaisselle. Suivre les instructions de nettoyage fournies par le fabricant. Pour la plupart des types, il suffit de soulever le couvercle chromé, de dévisser le capuchon de plastique, puis de vérifier s’il y a une accumulation de saleté. Nettoyer au besoin. Remisage Remisage pour l’été Protéger le lave-vaisselle au cours des mois d’été en fermant l’approvisionnement d’eau et en déconnectant le lave-vaisselle de l’alimentation électrique. Hivérisation du lave-vaisselle Protéger le lave-vaisselle et le domicile contre les dommages par l’eau, attribuables au gel des conduits d’eau. Si le lave-vaisselle est laissé dans une résidence saisonnière ou risque d’être exposé à des températures près du degré de congélation, faites hivériser le lave-vaisselle par un technicien de service agréé.

Page 44

44

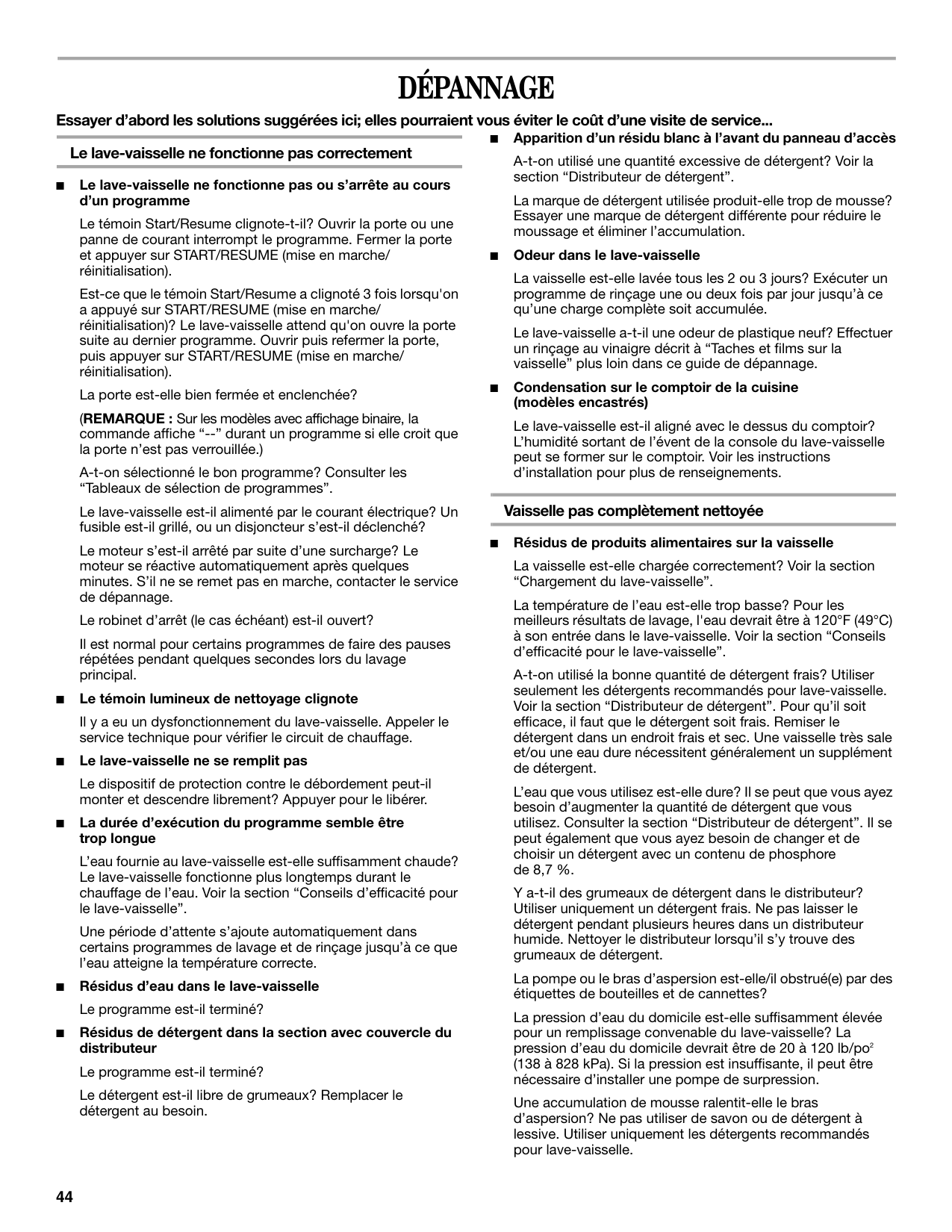

Dépannage

Essayer d’abord les solutions suggérées ici; elles pourraient vous éviter le coût d’une visite de service... Le lave-vaisselle ne fonctionne pas correctement

I

Le lave-vaisselle ne fonctionne pas ou s’arrête au cours d’un programme Le témoin Start/Resume clignote-t-il? Ouvrir la porte ou une panne de courant interrompt le programme. Fermer la porte et appuyer sur START/RESUME (mise en marche/ réinitialisation). Est-ce que le témoin Start/Resume a clignoté 3 fois lorsqu'on a appuyé sur START/RESUME (mise en marche/ réinitialisation)? Le lave-vaisselle attend qu'on ouvre la porte suite au dernier programme. Ouvrir puis refermer la porte, puis appuyer sur START/RESUME (mise en marche/ réinitialisation). La porte est-elle bien fermée et enclenchée? (REMARQUE : Sur les modèles avec affichage binaire, la commande affiche “--” durant un programme si elle croit que la porte n’est pas verrouillée.) A-t-on sélectionné le bon programme? Consulter les “Tableaux de sélection de programmes”. Le lave-vaisselle est-il alimenté par le courant électrique? Un fusible est-il grillé, ou un disjoncteur s’est-il déclenché? Le moteur s’est-il arrêté par suite d’une surcharge? Le moteur se réactive automatiquement après quelques minutes. S’il ne se remet pas en marche, contacter le service de dépannage. Le robinet d’arrêt (le cas échéant) est-il ouvert? Il est normal pour certains programmes de faire des pauses répétées pendant quelques secondes lors du lavage principal.

I

Le témoin lumineux de nettoyage clignote Il y a eu un dysfonctionnement du lave-vaisselle. Appeler le service technique pour vérifier le circuit de chauffage.

I

Le lave-vaisselle ne se remplit pas Le dispositif de protection contre le débordement peut-il monter et descendre librement? Appuyer pour le libérer.

I

La durée d’exécution du programme semble être trop longue L’eau fournie au lave-vaisselle est-elle suffisamment chaude? Le lave-vaisselle fonctionne plus longtemps durant le chauffage de l’eau. Voir la section “Conseils d’efficacité pour le lave-vaisselle”. Une période d’attente s’ajoute automatiquement dans certains programmes de lavage et de rinçage jusqu’à ce que l’eau atteigne la température correcte.

I

Résidus d’eau dans le lave-vaisselle Le programme est-il terminé?

I

Résidus de détergent dans la section avec couvercle du distributeur Le programme est-il terminé? Le détergent est-il libre de grumeaux? Remplacer le détergent au besoin.

I

Apparition d’un résidu blanc à l’avant du panneau d’accès A-t-on utilisé une quantité excessive de détergent? Voir la section “Distributeur de détergent”. La marque de détergent utilisée produit-elle trop de mousse? Essayer une marque de détergent différente pour réduire le moussage et éliminer l’accumulation.

I

Odeur dans le lave-vaisselle La vaisselle est-elle lavée tous les 2 ou 3 jours? Exécuter un programme de rinçage une ou deux fois par jour jusqu’à ce qu’une charge complète soit accumulée. Le lave-vaisselle a-t-il une odeur de plastique neuf? Effectuer un rinçage au vinaigre décrit à “Taches et films sur la vaisselle” plus loin dans ce guide de dépannage.

I

Condensation sur le comptoir de la cuisine (modèles encastrés) Le lave-vaisselle est-il aligné avec le dessus du comptoir? L’humidité sortant de l’évent de la console du lave-vaisselle peut se former sur le comptoir. Voir les instructions d’installation pour plus de renseignements. Vaisselle pas complètement nettoyée

I

Résidus de produits alimentaires sur la vaisselle La vaisselle est-elle chargée correctement? Voir la section “Chargement du lave-vaisselle”. La température de l’eau est-elle trop basse? Pour les meilleurs résultats de lavage, l'eau devrait être à 120°F (49°C) à son entrée dans le lave-vaisselle. Voir la section “Conseils d’efficacité pour le lave-vaisselle”. A-t-on utilisé la bonne quantité de détergent frais? Utiliser seulement les détergents recommandés pour lave-vaisselle. Voir la section “Distributeur de détergent”. Pour qu’il soit efficace, il faut que le détergent soit frais. Remiser le détergent dans un endroit frais et sec. Une vaisselle très sale et/ou une eau dure nécessitent généralement un supplément de détergent. L’eau que vous utilisez est-elle dure? Il se peut que vous ayez besoin d’augmenter la quantité de détergent que vous utilisez. Consulter la section “Distributeur de détergent”. Il se peut également que vous ayez besoin de changer et de choisir un détergent avec un contenu de phosphore de 8,7 %. Y a-t-il des grumeaux de détergent dans le distributeur? Utiliser uniquement un détergent frais. Ne pas laisser le détergent pendant plusieurs heures dans un distributeur humide. Nettoyer le distributeur lorsqu’il s’y trouve des grumeaux de détergent. La pompe ou le bras d’aspersion est-elle/il obstrué(e) par des étiquettes de bouteilles et de cannettes? La pression d’eau du domicile est-elle suffisamment élevée pour un remplissage convenable du lave-vaisselle? La pression d’eau du domicile devrait être de 20 à 120 lb/po2 (138 à 828 kPa). Si la pression est insuffisante, il peut être nécessaire d’installer une pompe de surpression. Une accumulation de mousse ralentit-elle le bras d’aspersion? Ne pas utiliser de savon ou de détergent à lessive. Utiliser uniquement les détergents recommandés pour lave-vaisselle.

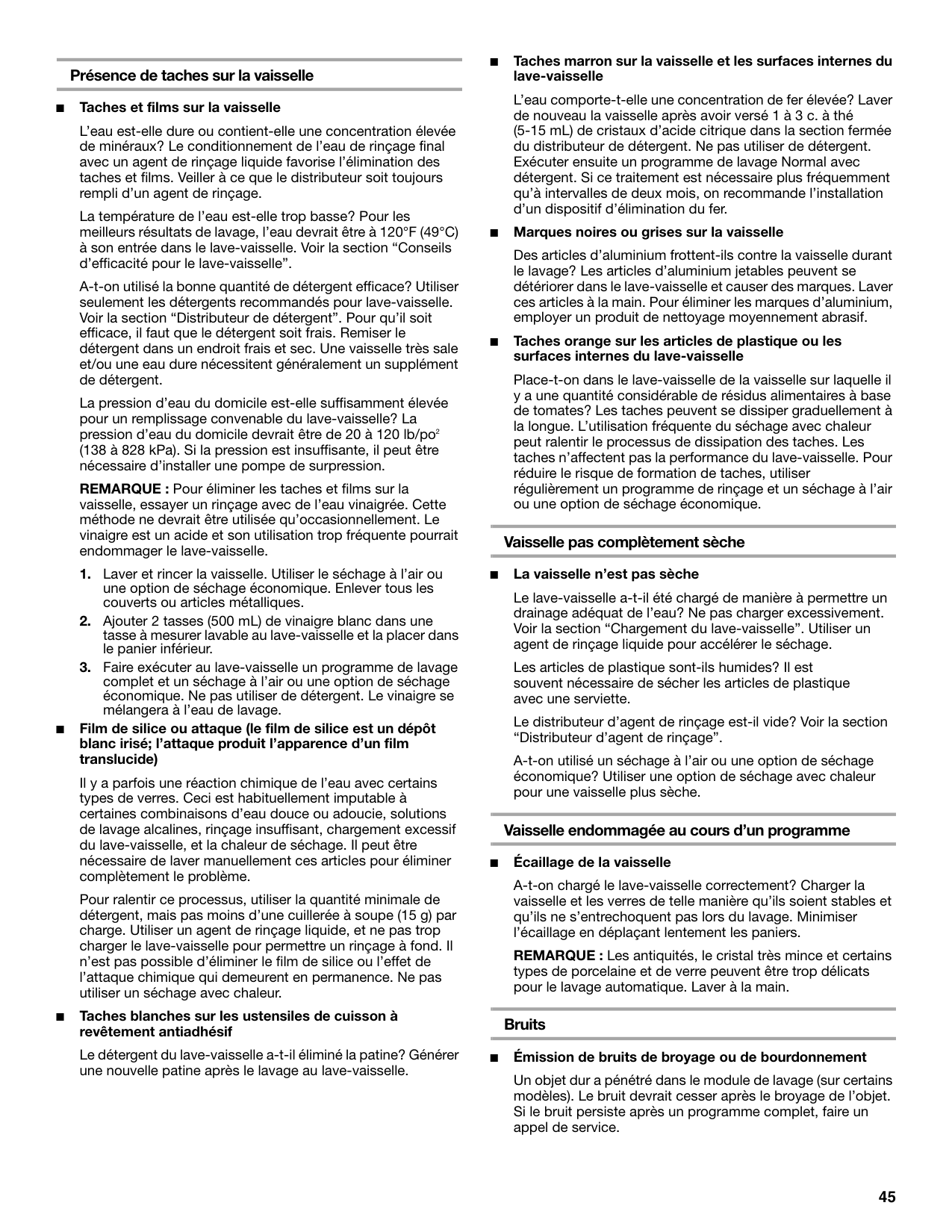

Page 45

45 Présence de taches sur la vaisselle

I

Taches et films sur la vaisselle L’eau est-elle dure ou contient-elle une concentration élevée de minéraux? Le conditionnement de l’eau de rinçage final avec un agent de rinçage liquide favorise l’élimination des taches et films. Veiller à ce que le distributeur soit toujours rempli d’un agent de rinçage. La température de l’eau est-elle trop basse? Pour les meilleurs résultats de lavage, l’eau devrait être à 120°F (49°C) à son entrée dans le lave-vaisselle. Voir la section “Conseils d’efficacité pour le lave-vaisselle”. A-t-on utilisé la bonne quantité de détergent efficace? Utiliser seulement les détergents recommandés pour lave-vaisselle. Voir la section “Distributeur de détergent”. Pour qu’il soit efficace, il faut que le détergent soit frais. Remiser le détergent dans un endroit frais et sec. Une vaisselle très sale et/ou une eau dure nécessitent généralement un supplément de détergent. La pression d’eau du domicile est-elle suffisamment élevée pour un remplissage convenable du lave-vaisselle? La pression d’eau du domicile devrait être de 20 à 120 lb/po2 (138 à 828 kPa). Si la pression est insuffisante, il peut être nécessaire d’installer une pompe de surpression. REMARQUE : Pour éliminer les taches et films sur la vaisselle, essayer un rinçage avec de l’eau vinaigrée. Cette méthode ne devrait être utilisée qu’occasionnellement. Le vinaigre est un acide et son utilisation trop fréquente pourrait endommager le lave-vaisselle.

Laver et rincer la vaisselle. Utiliser le séchage à l’air ou

une option de séchage économique. Enlever tous les couverts ou articles métalliques.

Ajouter 2 tasses (500 mL) de vinaigre blanc dans une

tasse à mesurer lavable au lave-vaisselle et la placer dans le panier inférieur.

Faire exécuter au lave-vaisselle un programme de lavage

complet et un séchage à l’air ou une option de séchage économique. Ne pas utiliser de détergent. Le vinaigre se mélangera à l’eau de lavage.

I

Film de silice ou attaque (le film de silice est un dépôt blanc irisé; l’attaque produit l’apparence d’un film translucide) Il y a parfois une réaction chimique de l’eau avec certains types de verres. Ceci est habituellement imputable à certaines combinaisons d’eau douce ou adoucie, solutions de lavage alcalines, rinçage insuffisant, chargement excessif du lave-vaisselle, et la chaleur de séchage. Il peut être nécessaire de laver manuellement ces articles pour éliminer complètement le problème. Pour ralentir ce processus, utiliser la quantité minimale de détergent, mais pas moins d’une cuillerée à soupe (15 g) par charge. Utiliser un agent de rinçage liquide, et ne pas trop charger le lave-vaisselle pour permettre un rinçage à fond. Il n’est pas possible d’éliminer le film de silice ou l’effet de l’attaque chimique qui demeurent en permanence. Ne pas utiliser un séchage avec chaleur.

I

Taches blanches sur les ustensiles de cuisson à revêtement antiadhésif Le détergent du lave-vaisselle a-t-il éliminé la patine? Générer une nouvelle patine après le lavage au lave-vaisselle.

I

Taches marron sur la vaisselle et les surfaces internes du lave-vaisselle L’eau comporte-t-elle une concentration de fer élevée? Laver de nouveau la vaisselle après avoir versé 1 à 3 c. à thé (5-15 mL) de cristaux d’acide citrique dans la section fermée du distributeur de détergent. Ne pas utiliser de détergent. Exécuter ensuite un programme de lavage Normal avec détergent. Si ce traitement est nécessaire plus fréquemment qu’à intervalles de deux mois, on recommande l’installation d’un dispositif d’élimination du fer.

I

Marques noires ou grises sur la vaisselle Des articles d’aluminium frottent-ils contre la vaisselle durant le lavage? Les articles d’aluminium jetables peuvent se détériorer dans le lave-vaisselle et causer des marques. Laver ces articles à la main. Pour éliminer les marques d’aluminium, employer un produit de nettoyage moyennement abrasif.

I

Taches orange sur les articles de plastique ou les surfaces internes du lave-vaisselle Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il y a une quantité considérable de résidus alimentaires à base de tomates? Les taches peuvent se dissiper graduellement à la longue. L’utilisation fréquente du séchage avec chaleur peut ralentir le processus de dissipation des taches. Les taches n’affectent pas la performance du lave-vaisselle. Pour réduire le risque de formation de taches, utiliser régulièrement un programme de rinçage et un séchage à l’air ou une option de séchage économique. Vaisselle pas complètement sèche

I

La vaisselle n’est pas sèche Le lave-vaisselle a-t-il été chargé de manière à permettre un drainage adéquat de l’eau? Ne pas charger excessivement. Voir la section “Chargement du lave-vaisselle”. Utiliser un agent de rinçage liquide pour accélérer le séchage. Les articles de plastique sont-ils humides? Il est souvent nécessaire de sécher les articles de plastique avec une serviette. Le distributeur d’agent de rinçage est-il vide? Voir la section “Distributeur d’agent de rinçage”. A-t-on utilisé un séchage à l’air ou une option de séchage économique? Utiliser une option de séchage avec chaleur pour une vaisselle plus sèche. Vaisselle endommagée au cours d’un programme

I

Écaillage de la vaisselle A-t-on chargé le lave-vaisselle correctement? Charger la vaisselle et les verres de telle manière qu’ils soient stables et qu’ils ne s’entrechoquent pas lors du lavage. Minimiser l’écaillage en déplaçant lentement les paniers. REMARQUE : Les antiquités, le cristal très mince et certains types de porcelaine et de verre peuvent être trop délicats pour le lavage automatique. Laver à la main. Bruits

I

Émission de bruits de broyage ou de bourdonnement Un objet dur a pénétré dans le module de lavage (sur certains modèles). Le bruit devrait cesser après le broyage de l’objet. Si le bruit persiste après un programme complet, faire un appel de service.

Page 46

46

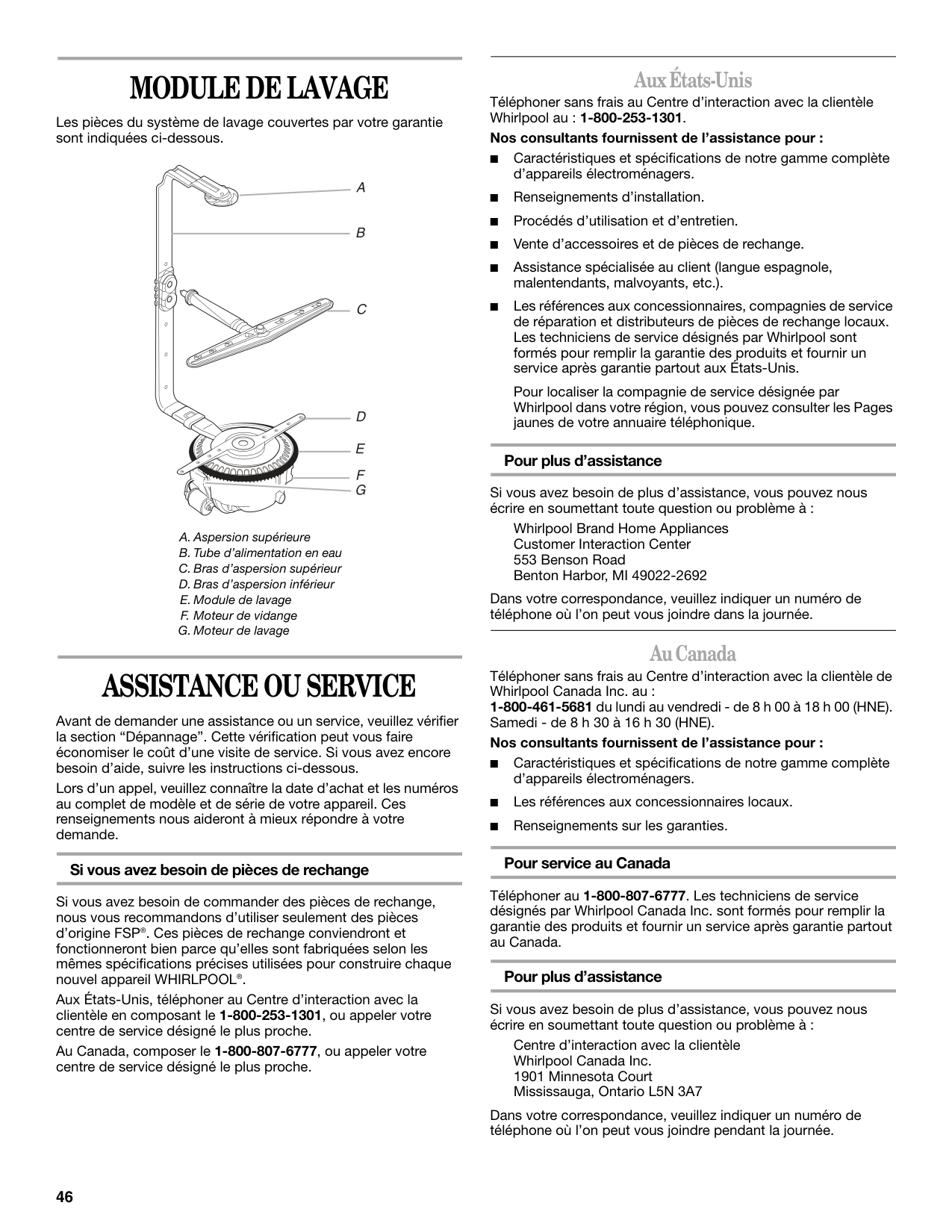

Module De Lavage

Les pièces du système de lavage couvertes par votre garantie sont indiquées ci-dessous.

Assistance Ou Service

Avant de demander une assistance ou un service, veuillez vérifier la section “Dépannage”. Cette vérification peut vous faire économiser le coût d’une visite de service. Si vous avez encore besoin d’aide, suivre les instructions ci-dessous. Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil. Ces renseignements nous aideront à mieux répondre à votre demande. Si vous avez besoin de pièces de rechange Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces d’origine FSP®. Ces pièces de rechange conviendront et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes spécifications précises utilisées pour construire chaque nouvel appareil WHIRLPOOL®. Aux États-Unis, téléphoner au Centre d’interaction avec la clientèle en composant le 1-800-253-1301, ou appeler votre centre de service désigné le plus proche. Au Canada, composer le 1-800-807-6777, ou appeler votre centre de service désigné le plus proche. AuxÉtats-Unis Téléphoner sans frais au Centre d’interaction avec la clientèle Whirlpool au : 1-800-253-1301. Nos consultants fournissent de l’assistance pour :

I

Caractéristiques et spécifications de notre gamme complète d’appareils électroménagers.

I

Renseignements d’installation.

I

Procédés d’utilisation et d’entretien.

I

Vente d’accessoires et de pièces de rechange.

I

Assistance spécialisée au client (langue espagnole, malentendants, malvoyants, etc.).

I

Les références aux concessionnaires, compagnies de service de réparation et distributeurs de pièces de rechange locaux. Les techniciens de service désignés par Whirlpool sont formés pour remplir la garantie des produits et fournir un service après garantie partout aux États-Unis. Pour localiser la compagnie de service désignée par Whirlpool dans votre région, vous pouvez consulter les Pages jaunes de votre annuaire téléphonique. Pour plus d’assistance Si vous avez besoin de plus d’assistance, vous pouvez nous écrire en soumettant toute question ou problème à : Whirlpool Brand Home Appliances Customer Interaction Center 553 Benson Road Benton Harbor, MI 49022-2692 Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre dans la journée. AuCanada Téléphoner sans frais au Centre d’interaction avec la clientèle de Whirlpool Canada Inc. au : 1-800-461-5681 du lundi au vendredi - de 8 h 00 à 18 h 00 (HNE). Samedi - de 8 h 30 à 16 h 30 (HNE). Nos consultants fournissent de l’assistance pour :

I

Caractéristiques et spécifications de notre gamme complète d’appareils électroménagers.

I

Les références aux concessionnaires locaux.

I

Renseignements sur les garanties. Pour service au Canada Téléphoner au 1-800-807-6777. Les techniciens de service désignés par Whirlpool Canada Inc. sont formés pour remplir la garantie des produits et fournir un service après garantie partout au Canada. Pour plus d’assistance Si vous avez besoin de plus d’assistance, vous pouvez nous écrire en soumettant toute question ou problème à : Centre d’interaction avec la clientèle Whirlpool Canada Inc. 1901 Minnesota Court Mississauga, Ontario L5N 3A7 Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre pendant la journée. A. Aspersion supérieure B. Tube d’alimentation en eau C. Bras d’aspersion supérieur D. Bras d’aspersion inférieur E. Module de lavage F. Moteur de vidange G. Moteur de lavage

A

B

C

D

E

F

G

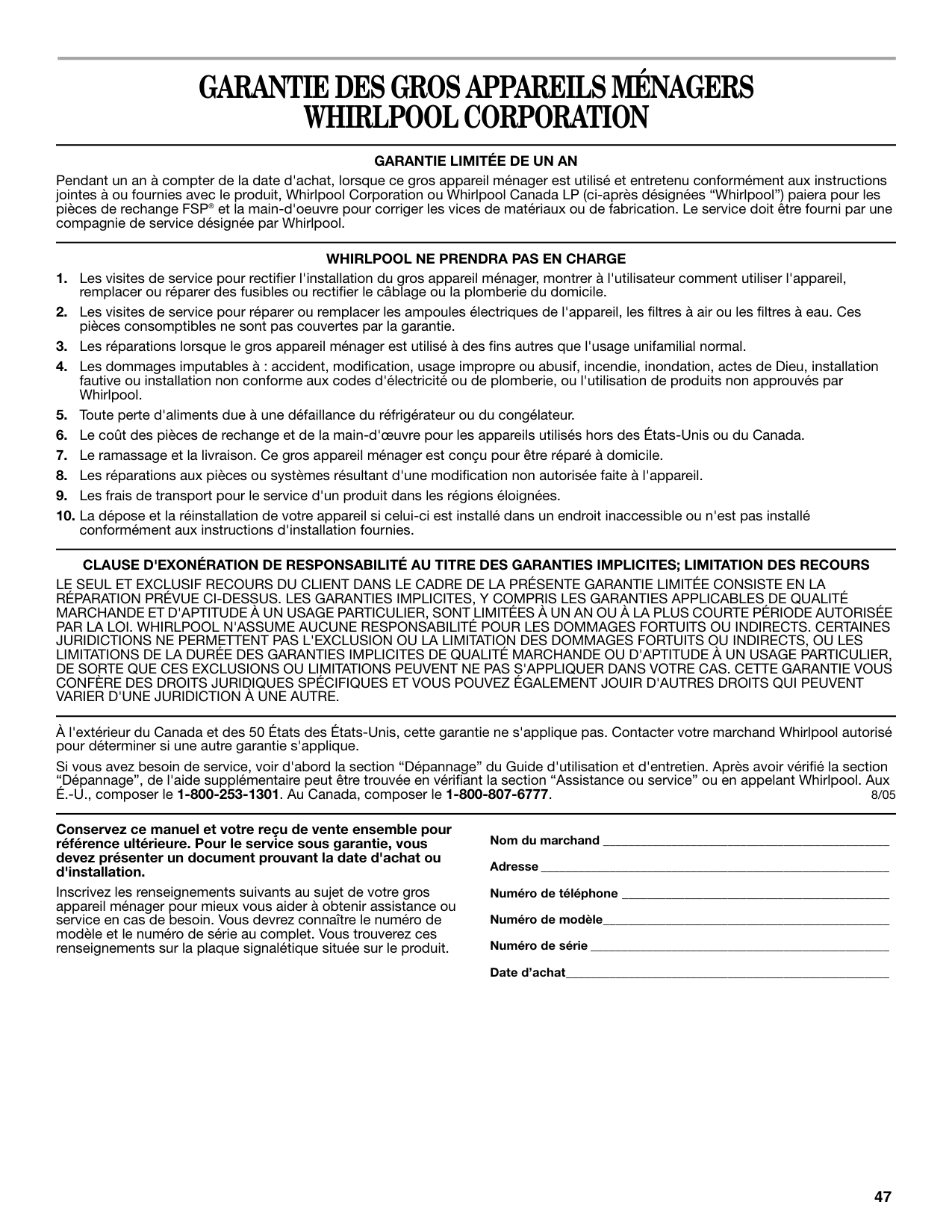

Page 47

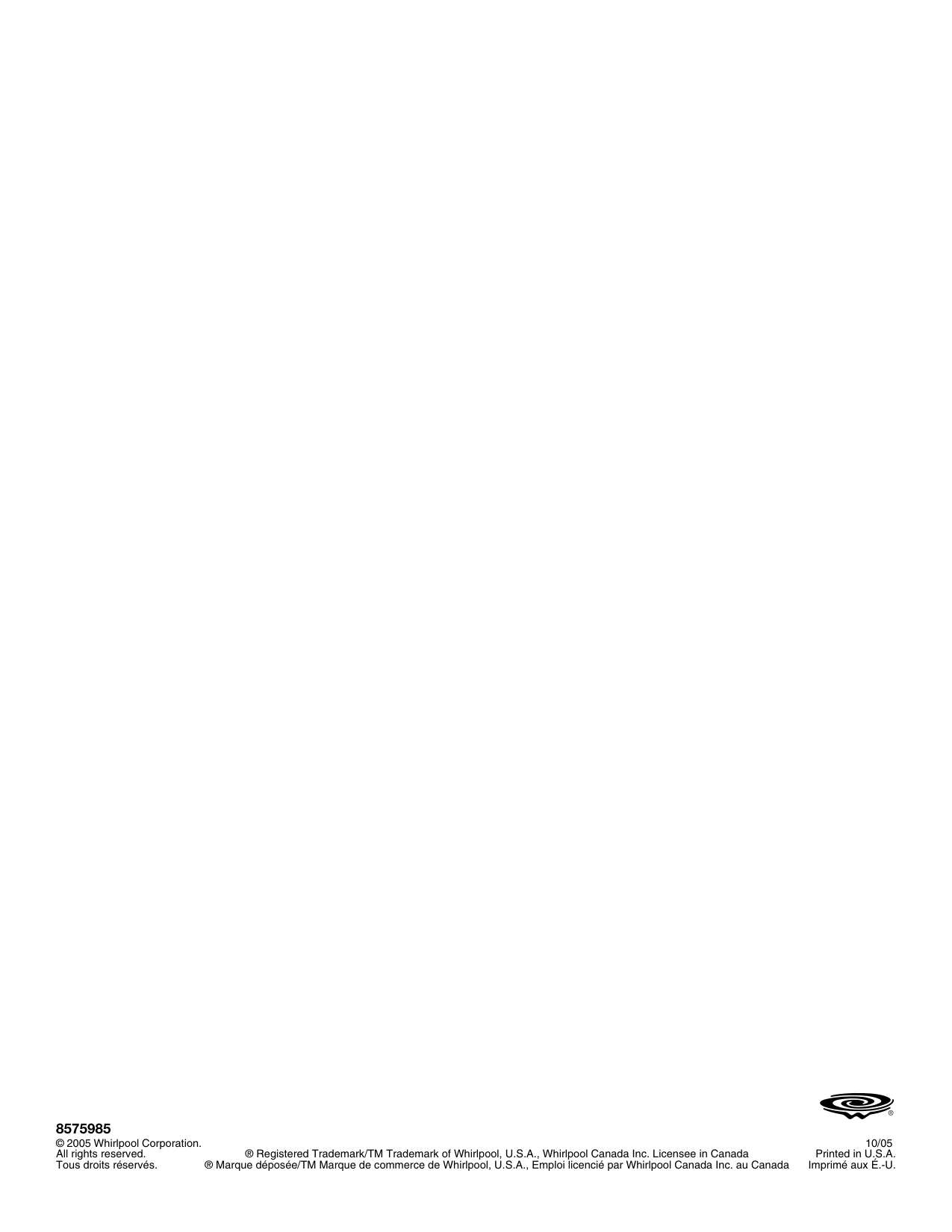

Page 48

Whirlpool Series 8575985 Dishwasher

Ask AI

Common Questions

Full Manual

More from Whirlpool

Similar Dishwashers

Whirlpool Series 8575985 Dishwasher

Ask AI

Common Questions

Full Manual

Dishwasher

Lave-Vaisselle

Du1050, Du1100, Du1101, Du1145,

Du1148, Duc600, Dul240, Gu2400,

Gu2500, Gu2548, Gu2600, Gu3200

Table Of Contents

Table Des Matières

La Sécurité Du Lave-Vaisselle .........................................25

Pièces Et Caractéristiques ..............................................27

Guide De Mise En Marche ....................................................29

Chargement Du Lave-Vaisselle .......................................30

Utilisation Du Lave-Vaisselle...........................................35

Lavage D’Articles Spéciaux ..............................................42

Entretien Du Lave-Vaisselle.............................................43

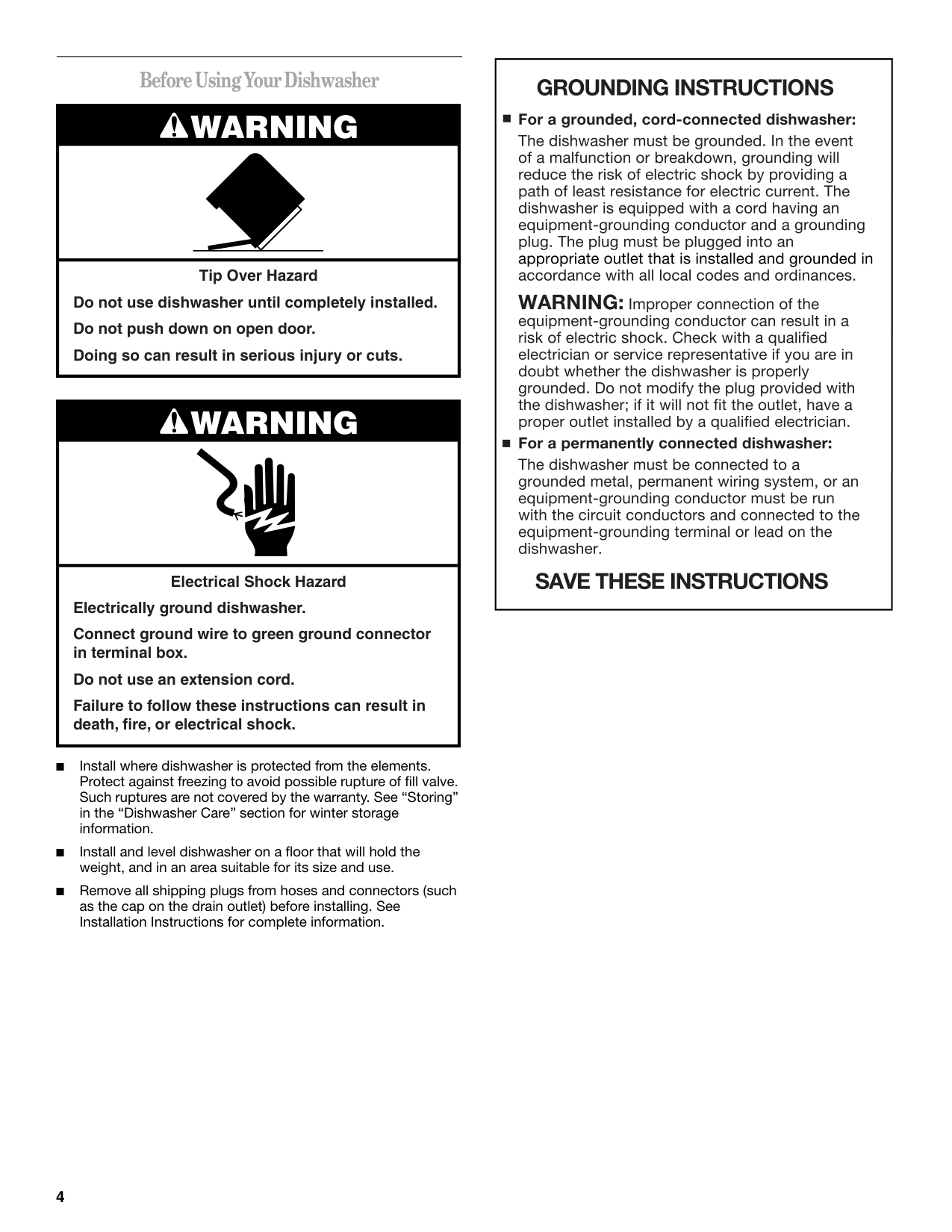

Dishwasher Safety

I

I

I

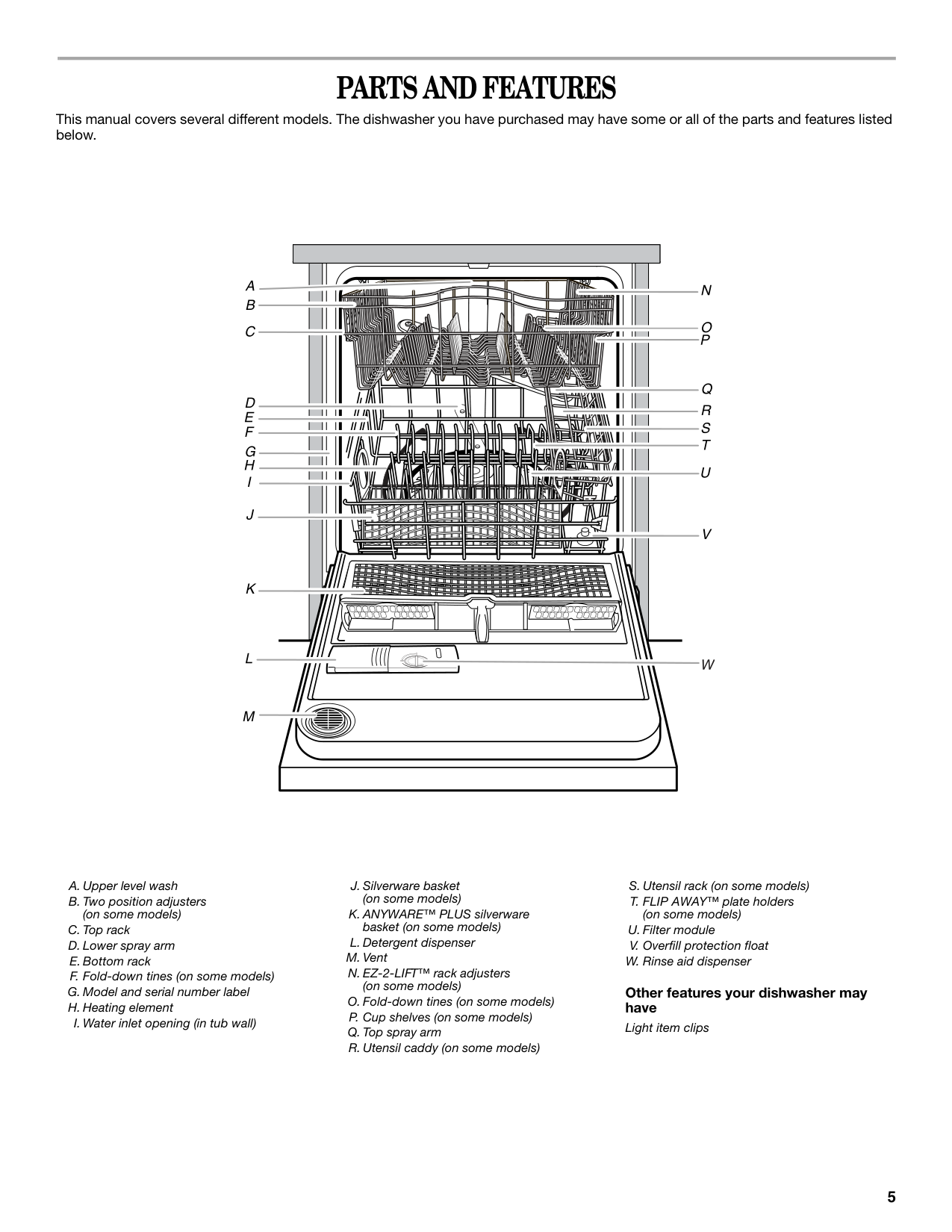

Parts And Features

D

E

G

H

I

J

L

M

F

P

R

S

T

U

Q

K

V

N

O

A

B

C

W

Du1050, Duc600

Du1100, Du1101, Dul240

Du1145

Du1148

Gu2400, Gu3200

Gu2500, Gu2548

Gu2600

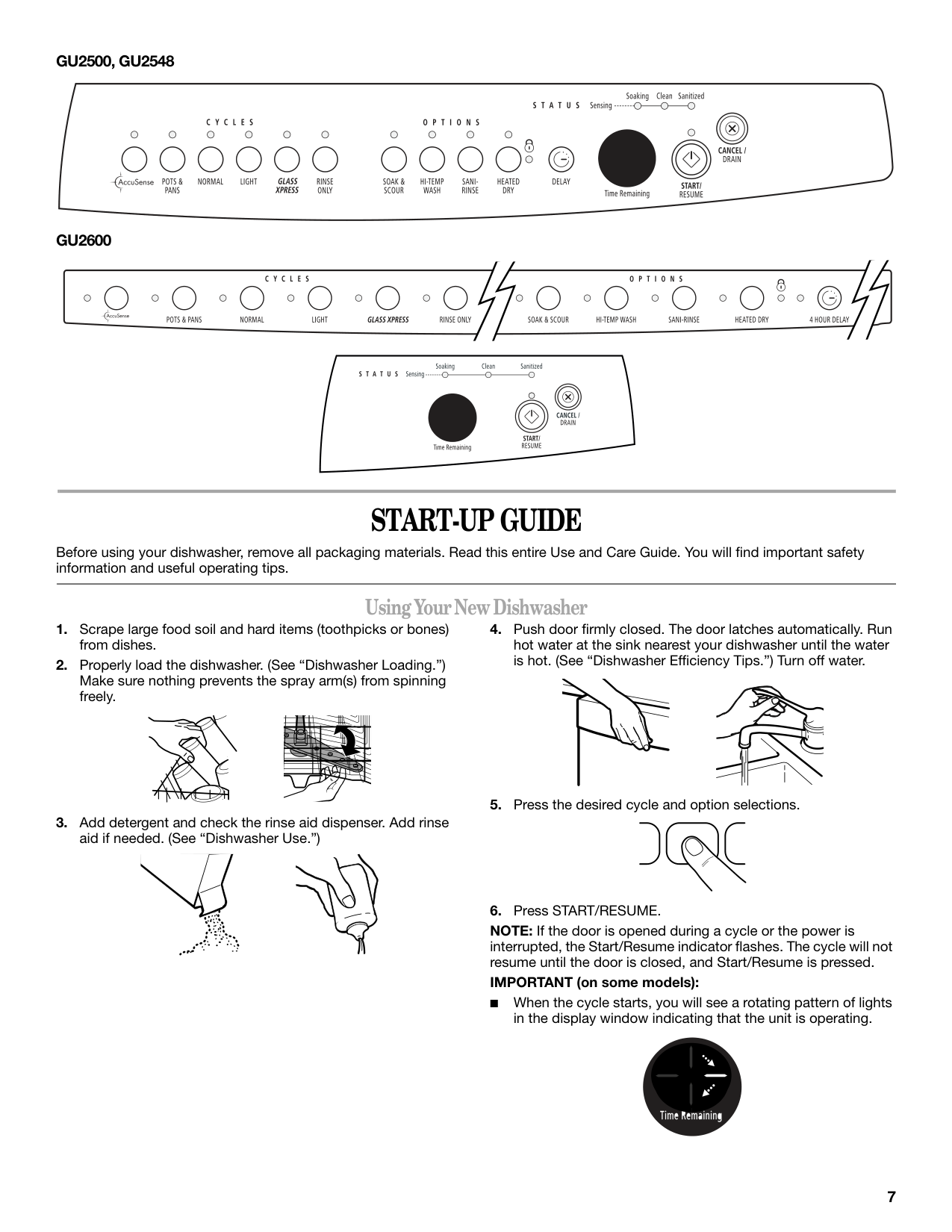

Start-Up Guide

I

I

I

Or

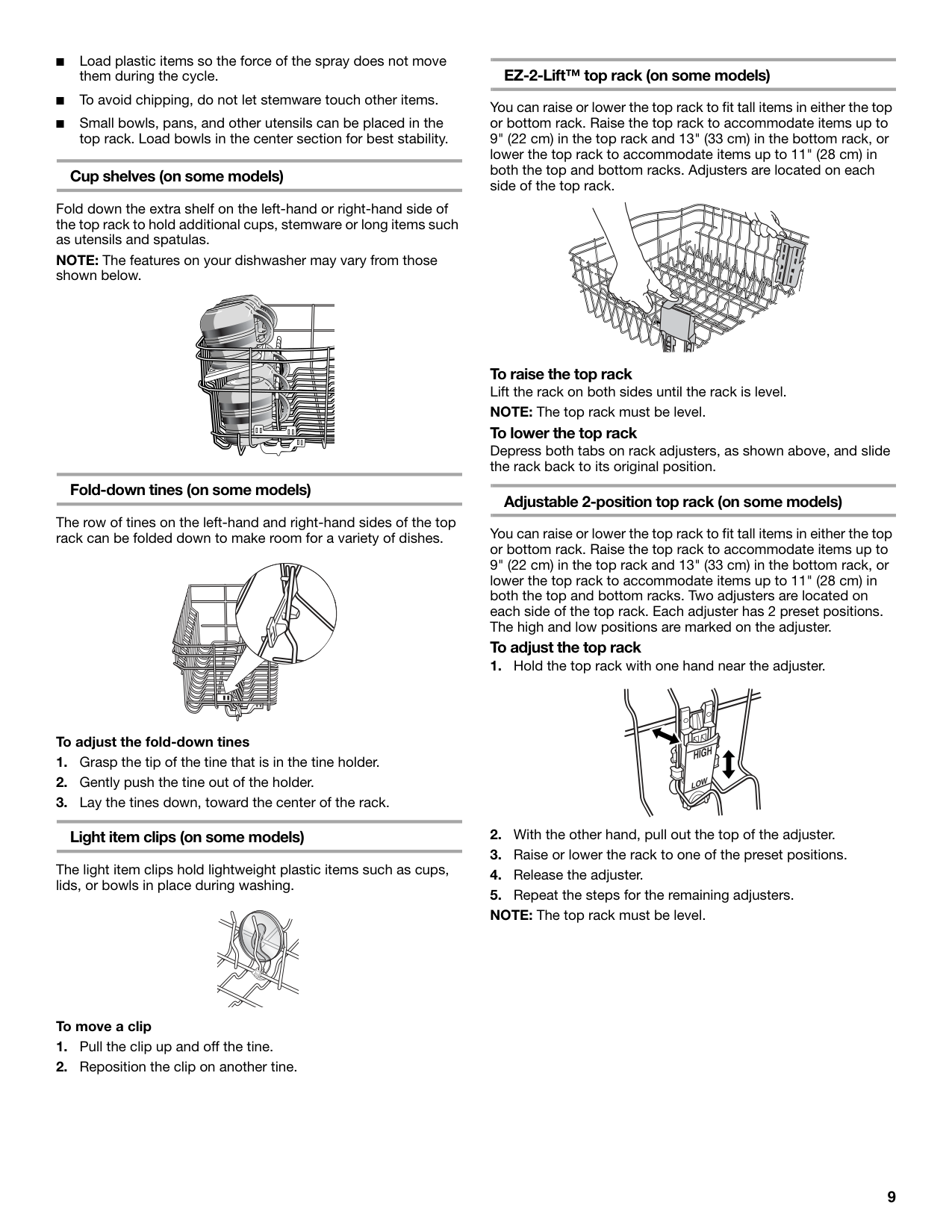

Dishwasher Loading

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I
