Whirlpool Refrigerator (Owners-Manual-231850)

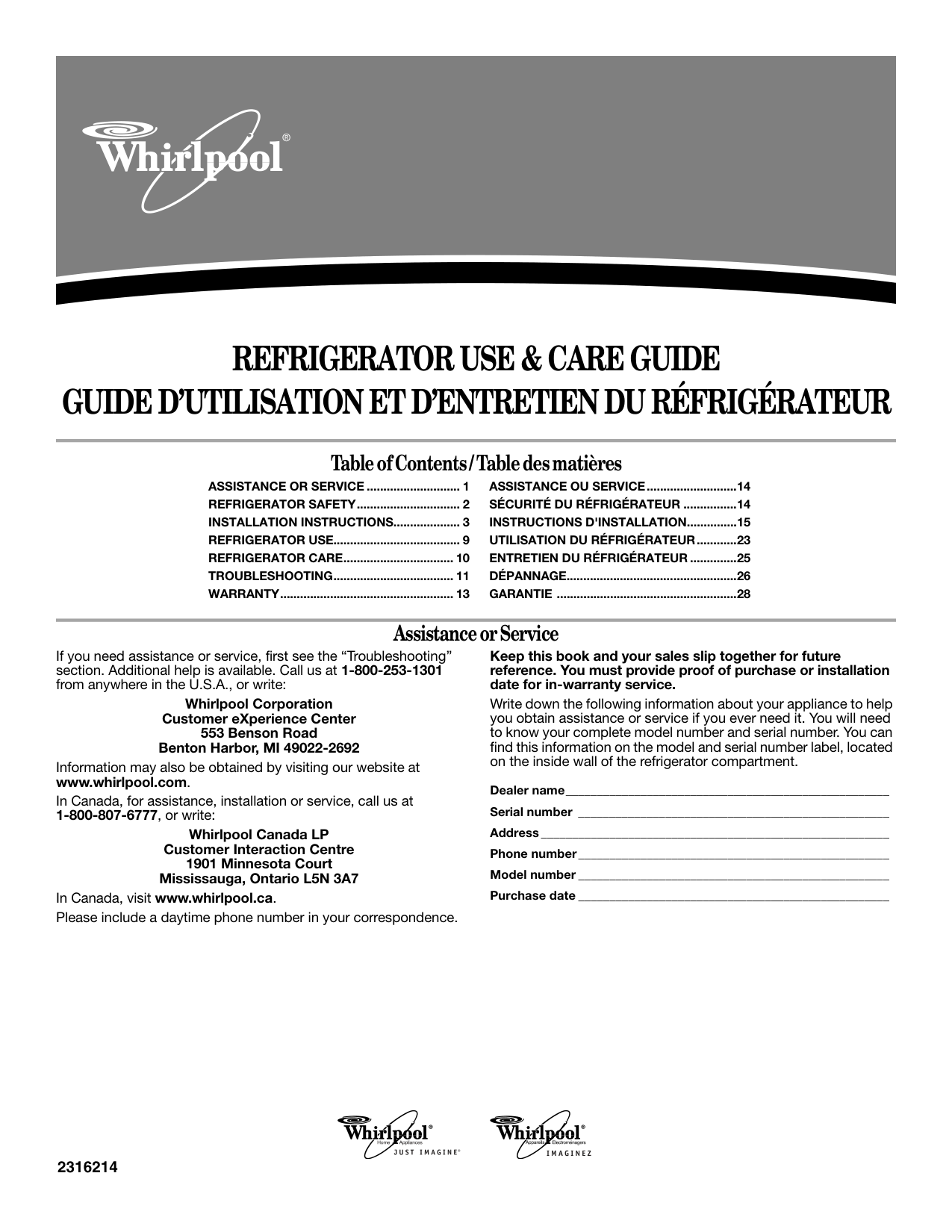

Refrigerator Use & Care Guide

Manual De Uso Y Cuidado Del Refrigerador

Guide D’Utilisation Et D’Entretien Du Réfrigérateur

Assistance or Service If you need assistance or service, first see the “Troubleshooting” section. Additional help is available. Call us at 1-800-253-1301 from anywhere in the U.S.A., or write: Whirlpool Corporation Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692 Information may also be obtained by visiting our website at www.whirlpool.com. In Canada, for assistance, installation or service, call us at 1-800-807-6777, or write: Whirlpool Canada LP Customer Interaction Centre 1901 Minnesota Court Mississauga, Ontario L5N 3A7 In Canada, visit www.whirlpool.ca. Please include a daytime phone number in your correspondence. Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service. Write down the following information about your appliance to help you obtain assistance or service if you ever need it. You will need to know your complete model number and serial number. You can find this information on the model and serial number label, located on the inside wall of the refrigerator compartment. Dealer name____________________________________________________ Serial number __________________________________________________ Address ________________________________________________________ Phone number__________________________________________________ Model number __________________________________________________ Purchase date __________________________________________________ Accessories To order replacement filters, call 1-800-442-9991 and ask for the part number listed below or contact your authorized Whirlpool dealer. In Canada, call 1-800-807-6777. Stainless Steel Cleaner and Polish: Order Part #4396095 Standard Base Filter Cartridge: Order Part #4396841 (T2RFWG2) In Canada, Order Part #4396841B (T2RFWG2) ® 2318505 ® Table of Contents / Índice / Table des matières

Assistance Or Service ............................ 1

Refrigerator Safety............................... 2

Installation Instructions ................... 3

Refrigerator Use ..................................... 5

Refrigerator Care................................... 8

Troubleshooting...................................... 9

Water Filter Certifications .............. 11

Product Data Sheets............................ 12

Warranty.................................................... 14

Ayuda O Servicio Técnico.................... 15

Seguridad Del Refrigerador ............ 15

Instrucciones De Instalación .......... 16

Uso De Su Refrigerador ...................... 19

Cuidado De Su Refrigerador............. 23

Solución De Problemas....................... 24

Hoja De Datos Del Producto ............ 27

Garantía...................................................... 29

Assistance Ou Service.......................... 30

Sécurité Du Réfrigérateur................ 30

Instructions D'Installation.............. 31

Utilisation Du Réfrigérateur ........... 34

Entretien Du Réfrigérateur ............. 38

Dépannage.................................................. 39

Feuilles De Données Sur

Le Produit................................................... 42

Garantie...................................................... 44

2

Refrigerator Safety

Proper Disposal of Your Old Refrigerator IMPORTANT: Child entrapment and suffocation are not problems of the past. Junked or abandoned refrigerators are still dangerous – even if they will sit for “just a few days.” If you are getting rid of your old refrigerator, please follow these instructions to help prevent accidents. Before You Throw Away Your Old Refrigerator or Freezer:

I

Take off the doors.

I

Leave the shelves in place so that children may not easily climb inside. You can be killed or seriously injured if you don't immediately

You can be killed or seriously injured if you don't follow All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed. Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These words mean: follow instructions. instructions.

Danger

Warning

Important Safety Instructions

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

Save These Instructions

I Plug into a grounded 3 prong outlet. I Do not remove ground prong. I Do not use an adapter. I Do not use an extension cord. I Disconnect power before servicing. I Replace all parts and panels before operating. I Remove doors from your old refrigerator. I Use nonflammable cleaner. I Keep flammable materials and vapors, such as gasoline, away from refrigerator. I Use two or more people to move and install refrigerator. I Disconnect power before installing ice maker (on ice maker kit ready models only). I Use a sturdy glass when dispensing ice (on some models).

Warning

Suffocation Hazard Remove doors from your old refrigerator. Failure to do so can result in death or brain damage.

3

Installation Instructions

Unpack the Refrigerator

I

If the ice storage bin is located on the door, remove the temporary shield from underneath the ice storage bin. See “Ice Maker and Storage Bin.”

I

Remove packaging materials. Do not use sharp instruments, rubbing alcohol, flammable fluids, or abrasive cleaners to remove tape or glue. These products can damage the surface of your refrigerator. For more information, see “Refrigerator Safety.” Location Requirements To ensure proper ventilation for your refrigerator, allow for ¹⁄₂" (1.25 cm) space on each side and at the top. When installing your refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on each side (depending on your model) to allow for the door to swing open. If your refrigerator has an ice maker, allow extra space at the back for the water line connections. NOTE: It is recommended that you do not install the refrigerator near an oven, radiator, or other heat source. Do not install in a location where the temperature will fall below 55°F (13°C). Electrical Requirements Before you move your refrigerator into its final location, it is important to make sure you have the proper electrical connection. Recommended Grounding Method A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded electrical supply is required. It is recommended that a separate circuit serving only your refrigerator be provided. Use an outlet that cannot be turned off by a switch. Do not use an extension cord. NOTE: Before performing any type of installation, cleaning, or removing a light bulb, turn the control (Thermostat, Refrigerator or Freezer Control depending on the model) to OFF and then disconnect the refrigerator from the electrical source. When you are finished, reconnect the refrigerator to the electrical source and reset the control (Thermostat, Refrigerator or Freezer Control depending on the model) to the desired setting.

Warning

Excessive Weight Hazard Use two or more people to move and install refrigerator. Failure to do so can result in back or other injury. When Moving Your Refrigerator: Your refrigerator is heavy. When moving the refrigerator for cleaning or service, be sure to protect the floor. Always pull the refrigerator straight out when moving it. Do not wiggle or “walk” the refrigerator when trying to move it, as floor damage could occur. Important information to know about glass shelves and covers: Do not clean glass shelves or covers with warm water when they are cold. Shelves and covers may break if exposed to sudden temperature changes or impact, such as bumping. For your protection, tempered glass is designed to shatter into many small, pebble-size pieces. This is normal. Glass shelves and covers are heavy. Use special care when removing them to avoid impact from dropping.

Warning

Explosion Hazard Keep flammable materials and vapors, such as gasoline, away from refrigerator. Failure to do so can result in death, explosion, or fire. 1/2" (1.25 cm) 2" (5.08 cm) Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death, fire, or electrical shock.

Warning

4 Water Supply Requirements Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tools Needed:

NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄" (6.35 mm) saddle-type shutoff valve, a union, and copper tubing. Before purchasing, make sure a saddle-type valve complies with your local plumbing codes. Do not use a piercing-type or ³⁄₁₆" (4.76 mm) saddle valve which reduces water flow and clogs more easily.

Important:

I

All installations must meet local plumbing code requirements.

I

Use copper tubing and check for leaks. Install copper tubing only in areas where the household temperatures will remain above freezing. Water Pressure A cold water supply with water pressure of between 30 and 120 psi (207 - 827 kPa) is required to operate the water dispenser and ice maker. If you have questions about your water pressure, call a licensed, qualified plumber. Reverse Osmosis Water Supply IMPORTANT: The pressure of the water supply coming out of a reverse osmosis system going to the water inlet valve of the refrigerator needs to be between 30 and 120 psi (207 to 827 kPa). If a reverse osmosis water filtration system is connected to your cold water supply, the water pressure to the reverse osmosis system needs to be a minimum of 40 to 60 psi (276 to 414 kPa). If the water pressure to the reverse osmosis system is less than 40 to 60 psi (276 to 414 kPa):

I

Check to see whether the sediment filter in the reverse osmosis system is blocked. Replace the filter if necessary.

I

Allow the storage tank on the reverse osmosis system to refill after heavy usage.

I

If your refrigerator has a water filter, it may further reduce the water pressure when used in conjunction with a reverse osmosis system. Remove the water filter. See “Water Filtration System.” If you have questions about your water pressure, call a licensed, qualified plumber. Connect the Water Supply Read all directions before you begin. IMPORTANT: If you turn the refrigerator on before the water line is connected, turn the ice maker OFF. Connect to Water Line

Unplug refrigerator or disconnect power.

Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

Locate a ¹⁄₂" (12.70 mm) to 1¹⁄₄" (3.18 cm) vertical cold water

pipe near the refrigerator.

Important:

I

Make sure it is a cold water pipe.

I

Horizontal pipe will work, but drill on the top side of the pipe, not the bottom. This will help keep water away from the drill and normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of the refrigerator to the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use ¹⁄₄" (6.35 mm) O.D. (outside diameter) copper tubing. Be sure both ends of copper tubing are cut square.

Using a grounded drill, drill a ¹⁄₄" (6.35 mm) hole in the cold

water pipe you have selected.

Fasten shutoff valve to cold water pipe with pipe clamp. Be

sure outlet end is solidly in the ¹⁄₄" (6.35 mm) drilled hole in the water pipe and that washer is under the pipe clamp. Tighten packing nut. Tighten the pipe clamp screws slowly and evenly so the washer makes a watertight seal. Do not overtighten or you may crush the copper tubing.

Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the outlet end squarely as far as it will go. Screw the compression nut onto the outlet end with an adjustable wrench. Do not overtighten.

Place the free end of the tubing into a container or sink, and

turn ON main water supply and flush out the tubing until water is clear. Turn OFF the shutoff valve on the water pipe. Coil the copper tubing. Connect to Refrigerator Style 1

Unplug refrigerator or disconnect power.

Remove and discard the shipping tape and the black nylon

plug from the gray, coiled water tubing on the rear of the refrigerator.

If the gray water tube supplied with the refrigerator is not long

enough, a ¹⁄₄" x ¹⁄₄" (6.35 mm x 6.35 mm) coupling is needed in order to connect the water tubing to an existing household water supply line. Thread the provided nut onto the coupling on the end of the copper tubing. NOTE: Tighten the nut by hand. Then tighten it with a wrench two more turns. Do not overtighten.

Turn shutoff valve ON.

Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak. Style 2

Unplug refrigerator or disconnect power.

Remove and discard the shipping tape and the black nylon

plug from the gray, coiled water tubing on the rear of the refrigerator.

I

Flat-blade screwdriver

I

⁷⁄₁₆" and ¹⁄₂" Open-end or two adjustable wrenches

I

¹⁄₄" nut driver

I

¹⁄₄" Drill bit

I

Hand drill or electric drill (properly grounded) A. Cold water pipe B. Pipe clamp C. Copper tubing D. Compression nut E. Compression sleeve F. Shutoff valve G. Packing nut A. Refrigerator water tubing B. Nut (provided) C. Bulb D. Coupling (provided) E. Ferrule (purchased) F. Nut (purchased) G. Household water line

A

B

C

D

E

F

G

A

B

C

D

E

F

G

5

Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench two more turns. Do not overtighten.

Turn shutoff valve ON.

Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak. Complete the Installation

Plug into a grounded 3 prong outlet.

Flush the water system. See “Water and Ice Dispensers.”

NOTE: It may take up to 24 hours for your ice maker to begin producing ice.

Refrigerator Use

Using the Controls For your convenience, your refrigerator controls are preset at the factory. When you first install your refrigerator, make sure that the controls are still preset. The Refrigerator Control and the Freezer Control should both be set to the “mid-settings.”

Important:

I

Your product will not cool when the Refrigerator Control is set to OFF.

I

The Refrigerator Control adjusts the refrigerator compartment temperature. The Freezer Control adjusts the freezer compartment temperature. Higher numbered settings make the compartment colder. Lower numbered settings make the temperature less cold.

I

Wait 24 hours before you put food into the refrigerator. If you add food before the refrigerator has cooled completely, your food may spoil.

Push control button on the side of the control box and

release it.

The control will pop out. Turn the control to the desired

setting.

Push the control in to lock it into place.

NOTE: Adjusting the Refrigerator and Freezer Controls to a higher (colder) than recommended setting will not cool the compartments any faster. Adjusting Controls Give the refrigerator time to cool down completely before adding food. It is best to wait 24 hours before you put food into the refrigerator. The settings indicated in the previous section should be correct for normal household refrigerator usage. The controls are set correctly when milk or juice is as cold as you like and when ice cream is firm. If you need to adjust temperatures in the refrigerator or freezer, use the settings listed in the chart below as a guide. Wait at least 24 hours between adjustments. Convertible Drawer Temperature Control The control can be adjusted to properly chill meats or vegetables. The air inside the pan is cooled to prevent “spot” freezing and can be set to keep meats at the National Livestock and Meat Board recommended storage temperatures of 28° to 32°F (-2° to 0°C). The convertible vegetable/meat drawer control comes preset at the lowest meat setting. To store meat: Set the control to one of the three MEAT settings to store meat at its optimal storage temperature. A. Bulb B. Nut (provided)

A

B

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death, fire, or electrical shock.

Warning

Condition/Reason:

Adjustment:

REFRIGERATOR too warm

Refrigerator

Control one setting higher FREEZER too warm/too little ice FREEZER Control one setting higher REFRIGERATOR too cold

Refrigerator

Control one setting lower FREEZER too cold FREEZER Control one setting lower

6 To store vegetables: Set the control to VEG to store vegetables at their optimal storage temperatures. NOTE: If food starts to freeze, move the control to the left (less cold). Remember to wait 24 hours between adjustments. Crisper Humidity Control (on some models) You can control the amount of humidity in the moisture-sealed crisper. Adjust the control to any setting between LOW and HIGH. LOW (open) for best storage of fruits and vegetables with skins. HIGH (closed) for best storage of fresh, leafy vegetables. Chilled Door Bin (on some models) Cool air from the freezer is directed to the refrigerator door bin directly beneath the vents. NOTE: The dairy compartment and can rack are not associated with the Chilled Door Bin feature. Chilled Door Bin Control The chilled door bin control is located on the left-hand side of the refrigerator compartment.

I

Turn the control clockwise (right) to reduce the flow of cold air to the bin and make it less cold.

I

Turn the control counterclockwise (left) to increase the flow of cold air to the bin and make it colder. Water and Ice Dispensers (on some models) Depending on your model, your water and ice dispensers may have one or more of the following features: a rotating water dispenser faucet and pull-out tray, a special light that turns on when you use the dispenser, or a lock option to avoid unintentional dispensing.

Notes:

I

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system.

I

If your model has a base grille filter system, make sure the base grille filter is properly installed.

I

The dispensing system will not operate when the freezer door is open.

I

After connecting the refrigerator to a water source, flush the water system by dispensing water into a sturdy container until you draw and discard 1.5 gal. (5.4 L) of water, or for approximately 3 minutes after the water begins dispensing. The flushing process cleans the water system and clears air from the lines. As the air is cleared from the lines, water may spurt out of the dispenser.

I

Allow several hours for the refrigerator to cool down and chill water.

I

Allow 24 hours to produce the first batch of ice. Discard the first three batches of ice produced. The Water Dispenser IMPORTANT: Dispense enough water every week to maintain a fresh supply. To Dispense Water:

Press a sturdy glass against the water dispenser pad OR

place the glass below the water dispenser and press the WATER button. NOTE: While dispensing water and for 5 seconds after dispensing has stopped, the digital display will show how much water has been dispensed. The default unit is ounces. To switch to cups or liters, press the UNITS button before dispensing.

Remove the glass OR release the button to stop dispensing.

Rotating Faucet and Pull-out Tray (on some models) Your dispenser may include a rotating water faucet and a small pull-out tray at the bottom of the dispenser.

I

The faucet rotates up to 180° to allow for easy dispensing into large containers. Rotate it by pressing PUSH HERE, located on the right-hand side of the faucet as shown. NOTE: When using the dispenser with the faucet rotated, do not use the water dispenser pad. Only use the WATER button to dispense. Dispensing by pressing the container against the water dispenser pad may result in unintentional spilling.

I

The tray can be pulled out approximately 2" (5.08 cm) to better support large containers. It is designed to catch small spills and allow for easy cleaning. There is no drain in the tray. NOTE: The tray can be removed from the dispenser and carried to the sink to be emptied or cleaned. Pull the tray out until it hits the stop, then gently lift up on the back of the tray and slide it out the rest of the way. A. Chilled door bin control

A

A. Faucet rotated 180° B. Pull-out tray

A

B

7 The Ice Dispenser Ice dispenses from the ice maker storage bin in the freezer when the dispenser pad is pressed. The dispensing system will not operate when the freezer door is open. To turn off the ice maker, see “Ice Maker & Storage Bin.” Before dispensing ice, select which type of ice you prefer by pressing the CUBED or CRUSHED button. For crushed ice, cubes are crushed before being dispensed. This may cause a slight delay when dispensing crushed ice. Noise from the ice crusher is normal, and pieces of ice may vary in size. When changing from crushed to cubed, a few ounces of crushed ice will be dispensed along with the first cubes. To Dispense Ice:

If the ice storage bin is located on the door, remove the

temporary shield from underneath the ice storage bin. See “Ice Maker and Storage Bin.”

Press the button to select the desired type of ice.

Press a sturdy glass against the ice dispenser pad. Hold the

glass close to the dispenser opening so ice does not fall outside of the glass. IMPORTANT: You do not need to apply a lot of pressure to the pad in order to activate the ice dispenser. Pressing hard will not make the ice dispense faster or in greater quantities.

Remove the glass to stop dispensing.

NOTE: Ice may continue to dispense for up to 10 seconds after removing the glass from the pad. The dispenser may continue to make noise for a few seconds after dispensing. The Dispenser Light (on some models) When you use the dispenser, the light will automatically turn on. If you want the light to be on continuously, you may choose either ON or NIGHT LIGHT. ON: Press LIGHT to turn the dispenser light on. NIGHT LIGHT: Press LIGHT a second time to select the Night Light. The dispenser light will automatically adjust to become brighter as the room brightens, dimmer as the room darkens. OFF: Press LIGHT a third time to turn the dispenser light off. The dispenser lights are LEDs that can not be changed. If it appears that your dispenser lights are not working, be sure that the light sensor is not blocked (in Night Light mode). See “Troubleshooting” for more information. The Dispenser Lock (on some models) Your dispenser can be turned off for easy cleaning or to prevent unintentional dispensing by small children and pets. NOTE: The lock feature does not shut off power to the product, to the ice maker, or to the dispenser light. It simply deactivates the ice and water dispensers. To turn off the ice maker, see “Ice Maker & Storage Bin.”

I

Press and hold LOCKOUT for 3 seconds to lock the dispenser.

I

Press and hold LOCKOUT a second time to unlock the dispenser. Ice Maker and Storage Bin Turning the Ice Maker On/Off Style 1: The On/Off switch is located on the top right side of the freezer compartment.

I

To turn on the ice maker, slide the control to the ON (left) position.

I

To manually turn off the ice maker, slide the control to the OFF (right) position. Style 2: The On/Off switch is located on the ice maker, behind the ice maker cover door.

I

To turn on the ice maker, flip the switch to the ON (top) position.

I

To manually turn off the ice maker, flip the switch to the OFF (bottom) position. NOTE: Your ice maker has an automatic shutoff. The ice maker sensors will automatically stop ice production when the ice storage bin is full or the freezer door is opened, but the control will remain in the ON position.

Remember:

I

Allow 24 hours to produce the first batch of ice. Discard the first three batches of ice produced.

I

The quality of your ice will be only as good as the quality of the water supplied to your ice maker. Avoid connecting the ice maker to a softened water supply. Water softener chemicals (such as salt) can damage parts of the ice maker and lead to poor quality ice. If a softened water supply cannot be avoided, make sure the water softener is operating properly and is well maintained.

I

Do not use anything sharp to break up the ice in the bin or bucket. This can cause damage to the ice container and the dispenser mechanism.

I

Do not store anything on top of or in the ice maker or storage bin. Removing and Replacing Ice Storage Bin

Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out. NOTE: It is not necessary to turn the ice maker control to the OFF position when removing the storage bin. The sensor cover (“flipper door”) on the left wall of the freezer stops the ice maker from producing ice if the door is open or the storage bin is removed. Cut Hazard Use a sturdy glass when dispensing ice. Failure to do so can result in cuts.

Warning

8

Replace the storage bin on the door and push down to make

sure it is securely in place. Water Filtration System NOTE: Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system. Water Filter Status Light (on some models) The filter status light will help you know when to change your water filter. The light will change from green to yellow. This tells you that it is almost time to change the filter. It is recommended that you replace the filter when the status light changes to red OR water flow to your water dispenser or ice maker decreases noticeably. After changing the filter, reset the filter status light by pressing the FILTER RESET button. The status light will change from red to green when the system is reset. Non-indicator Water Filter (on some models) If your refrigerator does not have the status light, you should change the water filter every 6 months depending upon your usage. If the water flow to the water dispenser or ice maker decreases noticeably before 6 months have passed, replace the water filter more often. Changing the Water Filter

Press the eject button to release the filter from the base grille.

Pull the filter straight out.

Turn the cap counterclockwise to remove it from the filter.

IMPORTANT: Do not discard the cap. It is part of your refrigerator. Keep the cap to use with the replacement filter.

Align the ridge on the cap with the arrow on the new filter and

turn the cap until it snaps into place. NOTE: You can run the dispenser without a filter. Your water will not be filtered. Simply insert the cap all of the way into the base grille and rotate the cap until it is firmly in place.

Remove the protective covers from the O-rings. Be sure the

O-rings are still in place after the covers are removed.

Push the filter into the base grille. The eject button will pop

back out when the filter is fully engaged.

Flush the water system. See “Water and Ice Dispensers.”

Refrigerator Care

Cleaning Both the refrigerator and freezer sections defrost automatically. However, clean both sections about once a month to prevent odors from building up. Wipe up spills immediately. IMPORTANT: Because air circulates between both sections, any odors formed in one section will transfer to the other. You must thoroughly clean both sections to eliminate odors. To prevent odor transfer and drying out of food, wrap or cover foods tightly. To Clean Your Refrigerator: NOTE: Do not use abrasive or harsh cleaners such as window sprays, scouring cleansers, flammable fluids, cleaning waxes, concentrated detergents, bleaches or cleansers containing petroleum products on plastic parts, interior and door liners or gaskets. Do not use paper towels, scouring pads, or other harsh cleaning tools.

Unplug refrigerator or disconnect power.

Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a mild detergent in warm water.

Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is particularly greasy or dusty, or there is significant pet traffic in the home, the condenser should be cleaned every 2 to 3 months to ensure maximum efficiency. If you need to clean the condenser:

I

Remove the base grille.

I

Use a vacuum cleaner with a soft brush to clean the grille, the open areas behind the grille and the front surface area of the condenser.

I

Replace the base grille when finished.

Plug in refrigerator or reconnect power.

Changing the Light Bulbs NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the bulb with one of the same size, shape and wattage. Replacement bulbs are available from your dealer.

I

The dispenser lights are LEDs that can not be changed.

I

All other lights require a 40-watt bulb.

Unplug refrigerator or disconnect power.

Remove light shield when applicable.

NOTE: To clean the light shield, wash it with warm water and liquid detergent. Rinse and dry the shield well.

Remove light bulb and replace with one of the same size,

shape and wattage.

Replace light shield when applicable.

Plug in refrigerator or reconnect power.

Warning

Explosion Hazard Use nonflammable cleaner. Failure to do so can result in death, explosion, or fire.

9

Troubleshooting

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call. Refrigerator Operation The refrigerator will not operate

I

Power cord unplugged? Plug into a grounded 3 prong outlet.

I

Is outlet working? Plug in a lamp to see if the outlet is working.

I

Household fuse blown or circuit breaker tripped? Replace the fuse or reset the circuit breaker. If the problem continues, call an electrician.

I

Are controls on? Make sure the refrigerator controls are on. See “Using the Controls.”

I

New installation? Allow 24 hours following installation for the refrigerator to cool completely. NOTE: Adjusting the temperature controls to coldest setting will not cool either compartment more quickly. The motor seems to run too much Your new refrigerator may run longer than your old one due to its high-efficiency compressor and fans. The unit may run even longer if the room is warm, a large food load is added, doors are opened often, or if the doors have been left open. The refrigerator is noisy Refrigerator noise has been reduced over the years. Due to this reduction, you may hear intermittent noises from your new refrigerator that you did not notice from your old model. Below are listed some normal sounds with an explanation.

I

Buzzing - heard when the water valve opens to fill the ice maker

I

Pulsating - fans/compressor adjusting to optimize performance

I

Rattling - flow of refrigerant, water line, or from items placed on top of the refrigerator

I

Sizzling/Gurgling - water dripping on the heater during defrost cycle

I

Popping - contraction/expansion of inside walls, especially during initial cool-down

I

Water running - may be heard when water melts during the defrost cycle and runs into the drain pan

I

Creaking/Cracking - occurs as ice is being ejected from the ice maker mold. The doors will not close completely

I

Door blocked open? Move food packages away from door.

I

Bin or shelf in the way? Push bin or shelf back in the correct position. The doors are difficult to open Are the gaskets dirty or sticky? Clean gaskets with mild soap and warm water. The lights do not work

I

Is a light bulb loose in the socket or burned out? See “Changing the Light Bulbs.”

I

Is the dispenser light set to ON? The dispenser light will operate only when the levers are pressed. If you want the dispenser light to stay on continuously, set the dispenser light to ON, or NIGHT LIGHT or AUTO. See “Water and Ice Dispensers.”

I

Is the dispenser light set to NIGHT LIGHT or AUTO? If the dispenser is set to the NIGHT LIGHT or AUTO mode, be sure the dispenser light sensor is not blocked. See “Water and Ice Dispensers.” Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death, fire, or electrical shock.

Warning

Warning

Explosion Hazard Use nonflammable cleaner. Failure to do so can result in death, explosion, or fire.

10 Temperature and Moisture Temperature is too warm

I

New installation? Allow 24 hours following installation for the refrigerator to cool completely.

I

Door(s) opened often or left open? Allows warm air to enter refrigerator. Minimize door openings and keep doors fully closed.

I

Large load of food added? Allow several hours for refrigerator to return to normal temperature.

I

Controls set correctly for the surrounding conditions? Adjust the controls a setting colder. Check temperature in 24 hours. See “Using the Controls.” There is interior moisture buildup NOTE: Some moisture buildup is normal.

I

Humid room? Contributes to moisture buildup.

I

Door(s) opened often or left open? Allows humid air to enter refrigerator. Minimize door openings and keep doors fully closed. Ice and Water The ice maker is not producing ice or not enough ice

I

Refrigerator connected to a water supply and the supply shutoff valve turned on? Connect refrigerator to water supply and turn water shutoff valve fully open.

I

Kink in the water source line? A kink in the line can reduce water flow. Straighten the water source line.

I

Ice maker turned on? Make sure wire shutoff arm or switch (depending on model) is in the ON position.

I

New installation? Wait 24 hours after ice maker installation for ice production to begin. Wait 72 hours for full ice production.

I

Large amount of ice recently removed? Allow 24 hours for ice maker to produce more ice.

I

Ice cube jammed in the ice maker ejector arm? Remove ice from the ejector arm with a plastic utensil.

I

Reverse osmosis water filtration system connected to your cold water supply? This can decrease water pressure. See “Water Supply Requirements” in either the Installation Instruction booklet or the Use & Care Guide. The ice cubes are hollow or small NOTE: This is an indication of low water pressure.

I

Water shutoff valve not fully open? Turn the water shutoff valve fully open.

I

Kink in the water source line? A kink in the line can reduce water flow. Straighten the water source line.

I

Reverse osmosis water filtration system connected to your cold water supply? This can decrease water pressure. See “Water Supply Requirements.”

I

Questions remain regarding water pressure? Call a licensed, qualified plumber. Off-taste, odor or gray color in the ice

I

New plumbing connections? New plumbing connections can cause discolored or off-flavored ice.

I

Ice stored too long? Discard ice. Wash ice bin. Allow 24 hours for ice maker to make new ice.

I

Odor transfer from food? Use airtight, moisture proof packaging to store food.

I

Are there minerals (such as sulfur) in the water? A water filter may need to be installed to remove the minerals.

I

Is there a water filter installed on the refrigerator? Gray or dark discoloration in ice indicates that the water filtration system needs additional flushing. The ice dispenser will not operate properly

I

If the ice storage bin is located on the door, remove the temporary shield from underneath the ice storage bin. See “Ice Maker and Storage Bin.”

I

Freezer door closed completely? Close the door firmly. If it does not close completely, see “The doors will not close completely.”

I

Ice bin installed correctly? Be sure the ice bin is firmly in position.

I

New installation? Wait 24 hours after ice maker installation for ice production to begin. Wait 72 hours for full ice production.

I

Ice stuck in the delivery chute? Use a plastic utensil to clear the delivery chute.

I

Has the wrong ice been added to the bin? Use only cubes produced by the current ice maker.

I

Has the ice melted around the auger (metal spiral) in the ice bin? Dump the ice cubes and clean the ice bin.

I

Is the ice dispenser stalling while dispensing “crushed” ice? Change the ice button from “crushed” to “cubed.” If cubed ice dispenses correctly, depress the button for “crushed” ice and begin dispensing again.

I

Has the dispenser arm been held in too long? Ice will stop dispensing when the arm is held in too long. Wait 3 minutes for dispenser motor to reset before using again. Cut Hazard Use a sturdy glass when dispensing ice. Failure to do so can result in cuts.

Warning

11 The water dispenser will not operate properly

I

Freezer door closed completely? Close the door firmly. If it does not close completely, see “The doors will not close completely.”

I

Refrigerator connected to a water supply and the supply shutoff valve turned on? Connect refrigerator to water supply and turn water shutoff valve fully open.

I

Is the water pressure at least 30 psi (207 kPa)? The water pressure to the home determines the flow from the dispenser. See “Water Supply Requirements.”

I

Kink in the home water source line? Straighten the water source line.

I

New installation? Flush and fill the water system.

I

Water filter installed on the refrigerator? The filter may be clogged or incorrectly installed.

I

Is a reverse osmosis water filtration system connected to your cold water supply? See “Water Supply Requirements” in either the Installation Instructions or the Use & Care Guide. Water is leaking from the dispenser NOTE: One or two drops of water after dispensing is normal.

I

Glass not being held under the dispenser long enough? Hold the glass under the dispenser 2 to 3 seconds after releasing the dispenser lever.

I

New installation? Flush the water system. See “Water and Ice Dispensers.”

I

Recently changed water filter? Flush the water system. See “Water and Ice Dispensers.” The dispenser water is not cool enough NOTE: Water from the dispenser is chilled to only 50°F (10°C).

I

New installation? Allow 24 hours after installation for the water supply to cool completely.

I

Recently dispensed large amount of water? Allow 24 hours for water supply to cool completely.

I

Water not been recently dispensed? The first glass of water may not be cool. Discard the first glass of water.

I

Refrigerator connected to a cold water pipe? Make sure the refrigerator is connected to a cold water pipe. See “Water Supply Requirements.”

Water Filter Certifications

12

Product Data Sheets

Base Grille Water Filtration System Model T2WG2L/T2RFWG2 Capacity 200 Gallons (758 Liters) Model T2WG2/T2RFWG2 Capacity 200 Gallons (758 Liters) This system has been tested according to NSF/ANSI 42/53 for the reduction of the substances listed below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI 42/53. Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.85 gpm (3.2 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to 71.6°F (20°C to 22°C).

I

It is essential that operational, maintenance, and filter replacement requirements be carried out for the product to perform as advertised.

I

Use replacement cartridge T2RFWG2, part #4396841. In Canada, use replacement cartridge T2RFWG2, part #4396841B. 2006 suggested retail price of $39.99 U.S.A./ $49.99 Canada. Prices are subject to change without notice. Model T2WG2L: When the filter indicator light changes from green to yellow, order a new filter. When the filter indicator light changes from yellow to red, it is recommended that you replace the filter. Model T2WG2: Change the water filter cartridge every 6 months depending upon your usage. If the water flow to the water dispenser or ice maker decreases noticeably before 6 months have passed, replace the water filter cartridge more often.

I

These contaminants are not necessarily in your water supply. While testing was performed under standard laboratory conditions, actual performance may vary.

I

The product is for cold water use only.

I

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system.

I

Refer to the “Assistance or Service” section for the Manufacturer’s name, address and telephone number.

I

Refer to the “Warranty” section for the Manufacturer’s limited warranty. Application Guidelines/Water Supply Parameters Tested and certified by NSF International against NSF/ANSI Standard 42 for the reduction of Chlorine Taste and Odor, Particulate Class II*; and against NSF/ANSI Standard 53 for the reduction of Mercury, Benzene, Toxaphene, O-dichlorobenzene, and Carbofuran. Substance Reduction Aesthetic Effects NSF Reduction Requirements Average Influent Influent Challenge Concentration Maximum Effluent Average Effluent Minimum % Reduction Average % Reduction Chlorine Taste/Odor Particulate Class II* 50% reduction 85% reduction 2.0182 mg/L 1333333 #/mL 2.0 mg/L ± 10% At least 10,000 particles/mL 0.06 mg/L 6600 #/mL** 0.0536 mg/L 2325 #/mL 97.03 99.51 97.34 99.83 Contaminant Reduction NSF Reduction Requirements Average Influent Influent Challenge Concentration Maximum Effluent Average Effluent Minimum % Reduction Average % Reduction Lead: @ pH 6.5*** Lead: @ pH 8.5*** 0.010 mg/L 0.010 mg/L 0.1533 mg/L 0.1400 mg/L 0.15 mg/L ± 10% 0.15 mg/L ± 10% 0.0005 mg/L 0.0007 mg/L 0.0005 mg/L 0.0006 mg/L 99.67 99.50 99.67 99.57 Mercury: @ pH 6.5 Mercury: @ pH 8.5 0.002 mg/L 0.002 mg/L 0.0058 mg/L 0.0059 mg/L 0.006 mg/L ± 10% 0.006 mg/L ± 10% 0.0002 mg/L 0.0005 mg/L 0.0002 mg/L 0.0003 mg/L 96.54 91.57 96.54 94.92 Benzene 0.005 mg/L 0.0154 mg/L 0.015 mg/L ± 10% 0.0012 mg/L 0.0006 mg/L 92.22 96.34 O-Dichlorobenzene 0.6 mg/L 1.7571 mg/L 1.8 mg/L ± 10% 0.0250 mg/L 0.0066 mg/L 98.58 99.63 Toxaphene 0.003 mg/L 0.015 mg/L 0.015 mg/L ± 10% 0.001 mg/L 0.001 mg/L 93.33 93.33 Carbofuran 0.04 mg/L 0.0819 mg/L 0.08 mg/L ± 10% 0.0400 mg/L 0.0213 mg/L 51.13 74.00 Water Supply Water Pressure Water Temperature Service Flow Rate City or Well 30 - 120 psi (207 - 827 kPa)

33° - 100°F (0.6° - 37.8°C)

0.85 gpm (3.2 Lpm) @ 60 psi

**

*** Class II particle size: 1 um to <5 um Test requirement is at least 100,000 particles/mL of AC Fine Test Dust. Compliant for Lead reduction requirements under NSF/ANSI Standard 53 as tested by Pace Analytical Services, Inc. ® NSF is a registered trademark of NSF International.

13 Base Grille Water Filtration System Model T1WG2L/T2RFWG2 Capacity 200 Gallons (758 Liters) Model T1WG2/T2RFWG2 Capacity 200 Gallons (758 Liters) This system has been tested according to NSF/ANSI 42/53 for the reduction of the substances listed below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI 42/53. Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to 71.6°F (20°C to 22°C).

I

It is essential that operational, maintenance, and filter replacement requirements be carried out for the product to perform as advertised.

I

Use replacement cartridge T2RFWG2, part #4396841. In Canada, use replacement cartridge T2RFWG2, part #4396841B. 2006 suggested retail price of $39.99 U.S.A./ $49.99 Canada. Prices are subject to change without notice. Model T1WG2L: When the filter indicator light changes from green to yellow, order a new filter. When the filter indicator light changes from yellow to red, it is recommended that you replace the filter. Model T1WG2: Change the water filter cartridge every 6 months depending upon your usage. If the water flow to the water dispenser or ice maker decreases noticeably before 6 months have passed, replace the water filter cartridge more often.

I

These contaminants are not necessarily in your water supply. While testing was performed under standard laboratory conditions, actual performance may vary.

I

The product is for cold water use only.

I

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system.

I

Refer to the “Assistance or Service” section for the Manufacturer’s name, address and telephone number.

I

Refer to the “Warranty” section for the Manufacturer’s limited warranty. Application Guidelines/Water Supply Parameters Tested and certified by NSF International against NSF/ANSI Standard 42 for the reduction of Chlorine Taste and Odor, Particulate Class II*; and against NSF/ANSI Standard 53 for the reduction of Mercury, Benzene, Toxaphene, O-dichlorobenzene, and Carbofuran. Substance Reduction Aesthetic Effects NSF Reduction Requirements Average Influent Influent Challenge Concentration Maximum Effluent Average Effluent Minimum % Reduction Average % Reduction Chlorine Taste/Odor Particulate Class II* 50% reduction 85% reduction 2.0182 mg/L 1333333 #/mL 2.0 mg/L ± 10% At least 10,000 particles/mL 0.06 mg/L 6600 #/mL** 0.0536 mg/L 2325 #/mL 97.03 99.51 97.34 99.83 Contaminant Reduction NSF Reduction Requirements Average Influent Influent Challenge Concentration Maximum Effluent Average Effluent Minimum % Reduction Average % Reduction Lead: @ pH 6.5*** Lead: @ pH 8.5*** 0.010 mg/L 0.010 mg/L 0.1533 mg/L 0.1400 mg/L 0.15 mg/L ± 10% 0.15 mg/L ± 10% 0.0005 mg/L 0.0007 mg/L 0.0005 mg/L 0.0006 mg/L 99.67 99.50 99.67 99.57 Mercury: @ pH 6.5 Mercury: @ pH 8.5 0.002 mg/L 0.002 mg/L 0.0058 mg/L 0.0059 mg/L 0.006 mg/L ± 10% 0.006 mg/L ± 10% 0.0002 mg/L 0.0005 mg/L 0.0002 mg/L 0.0003 mg/L 96.54 91.57 96.54 94.92 Benzene 0.005 mg/L 0.0154 mg/L 0.015 mg/L ± 10% 0.0012 mg/L 0.0006 mg/L 92.22 96.34 O-Dichlorobenzene 0.6 mg/L 1.7571 mg/L 1.8 mg/L ± 10% 0.0250 mg/L 0.0066 mg/L 98.58 99.63 Toxaphene 0.003 mg/L 0.015 mg/L 0.015 mg/L ± 10% 0.001 mg/L 0.001 mg/L 93.33 93.33 Carbofuran 0.04 mg/L 0.0819 mg/L 0.08 mg/L ± 10% 0.0400 mg/L 0.0213 mg/L 51.13 74.00 Water Supply Water Pressure Water Temperature Service Flow Rate City or Well 30 - 120 psi (207 - 827 kPa)

33° - 100°F (0.6° - 37.8°C)

0.5 gpm (1.9 Lpm) @ 60 psi

**

*** Class II particle size: 1 um to <5 um Test requirement is at least 100,000 particles/mL of AC Fine Test Dust. Compliant for Lead reduction requirements under NSF/ANSI Standard 53 as tested by Pace Analytical Services, Inc. ® NSF is a registered trademark of NSF International.

14

Whirlpool Corporation Major Appliance Warranty

One Year Limited Warranty

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specified Parts and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company. This limited warranty applies only when the major appliance is used in the country in which it was purchased.

Items Whirlpool Will Not Pay For

Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

Repairs when your major appliance is used for other than normal, single-family household use.

Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

Any food loss due to refrigerator or freezer product failures.

Replacement parts or repair labor costs for units operated outside the United States or Canada.

Pickup and delivery. This major appliance is designed to be repaired in the home.

Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

Expenses for travel and transportation for product service in remote locations.

The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was

purchased.

Disclaimer Of Implied Warranties; Limitation Of Remedies

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

To Province.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if another warranty applies. If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777. 12/05

15

Manual De Uso Y Cuidado Del Refrigerador

Ayuda o servicio técnico Si necesita ayuda o servicio técnico, vea primero la sección “Solución de problemas”. Puede obtener asistencia adicional. Llámenos al 1-800-253-1301 desde cualquier lugar de los EE.UU., o escriba a: Whirlpool Corporation Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692 También puede obtener información visitando nuestro sitio web en www.whirlpool.com. En Canadá, para recibir asistencia, instalación o servicio, llámenos al 1-800-807-6777, o escriba a: Whirlpool Canada LP Customer Interaction Centre 1901 Minnesota Court Mississauga, Ontario L5N 3A7 En Canadá, visite www.whirlpool.ca. Favor de incluir un número telefónico de día en su correspondencia. Guarde este libro y su comprobante de compra juntos para referencia futura. Usted deberá proporcionar evidencia de la compra o una fecha de instalación para obtener servicio bajo la garantía. Escriba la siguiente información acerca de su electrodoméstico para ayudarle a obtener asistencia o servicio técnico si alguna vez llegara a necesitarlo. Deberá tener a mano el número completo del modelo y de la serie. Puede encontrar esta información en la etiqueta con el número de modelo y de serie que está ubicada en la pared interior del compartimiento del refrigerador. Nombre del distribuidor _________________________________________ Número de serie ________________________________________________ Dirección_______________________________________________________ Número de teléfono_____________________________________________ Número del modelo _____________________________________________ Fecha de compra _______________________________________________ Accesorios Para pedir filtros de repuesto, llame al 1-800-442-9991 y solicite el número de pieza que se detalla a continuación o póngase en contacto con su distribuidor autorizado de Whirlpool. En Canadá, llame al 1-800-807-6777. Limpiador de Acero Inoxidable: Pida la pieza No. 4396095 Cartucho del filtro de la base estándar: Pida la pieza No. 4396841 (T2RFWG2) En Canadá, pida la pieza No. 4396841B (T2RFWG2)

Seguridad Del Refrigerador

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Advertencia

Peligro

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

16

Instrucciones De Instalación

Desempaque el refrigerador

I

Si el depósito de hielo está ubicado en la puerta, quite la pantalla temporaria que se encuentra debajo del mismo. Vea “Fábrica de hielo y depósito”.

I

Quite los materiales de empaque. No use instrumentos filosos, alcohol para fricciones, líquidos inflamables, o productos de limpieza abrasivos para eliminar los restos de cinta o goma. Estos productos pueden dañar la superficie de su refrigerador. Para más información, vea “Seguridad del refrigerador”. Cómo deshacerse adecuadamente de su refrigerador viejo IMPORTANTE: El atrapamiento y asfixia de niños no es un problema del pasado. Los refrigeradores tirados y abandonados son un peligro, aún si van a quedar ahí “por unos pocos días”. Si Ud. está por deshacerse de su refrigerador viejo, por favor siga las instrucciones que se dan a continuación para prevenir accidentes. Antes de tirar su viejo refrigerador o congelador:

I

Saque las puertas.

I

Deje los estantes en su lugar para que los niños no puedan meterse con facilidad. Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador siga estas precauciones básicas:

Advertencia:

Instrucciones Importantes De Seguridad

Conservar Estas Instrucciones

I Conecte a un contacto de pared de conexión a tierra de 3 terminales. I No use un adaptador. I No quite la terminal de conexión a tierra. I No use un cable eléctrico de extensión. I Desconecte el suministro de energía antes de darle servicio. I Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar. I Remueva las puertas de su refrigerador viejo. I Use un limpiador no inflamable. I Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador. I Use dos o más personas para mover e instalar el refrigerador. I Desconecte el suministro de energía antes de instalar la fábrica de hielo (en aquellos modelos que incluyen el juego de instalación de la fábrica de hielo). I Use un vaso resistente para recibir hielo del despachador (en algunos modelos).

Advertencia

Peligro de Asfixia Remueva las puertas de su refrigerador viejo. No seguir esta instrucción puede ocasionar la muerte o daño al cerebro.

Advertencia

Peligro de Peso Excesivo Use dos o más personas para mover e instalar el refrigerador. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones. Cómo mover su refrigerador: Su refrigerador es muy pesado. Cuando mueva su refrigerador para limpiarlo o darle servicio, proteja el piso. Al mover el refrigerador, siempre tire directamente hacia afuera. No menee el refrigerador de lado a lado ni lo haga “caminar” cuando lo trate de mover ya que podría dañar el piso. Información importante para saber acerca de los estantes y tapas de vidrio: No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. Para su protección, el vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Tenga mucho cuidado al sacarlos para evitar que se dañen al caer.

17 Requisitos de ubicación Para asegurar la adecuada ventilación para su refrigerador, deje un espacio de ½" (1,25 cm) a cada lado y por encima. Si Ud. instala el refrigerador próximo a una pared fija, deje como mínimo 2" (5,08 cm) a cada lado (dependiendo del modelo) para permitir que la puerta abra bien. Si su refrigerador tiene una fábrica de hielo, asegúrese de que haya espacio adicional atrás para la conexión de la línea de agua. NOTA: No se recomienda instalar el refrigerador cerca de un horno, radiador u otra fuente de calor. No instale el refrigerador cerca de una ubicación en la que la temperatura puede bajar de los 55°F (13°C). Requisitos eléctricos Antes de mover el refrigerador a su ubicación final, es importante asegurarse de que tiene la conexión eléctrica adecuada. Método de conexión a tierra recomendado Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz., CA solamente y con fusibles de 15 ó 20 amperios, debidamente conectada a tierra. Se recomienda que use un circuito separado sólo para su refrigerador. Use un tomacorriente que no se pueda apagar con un interruptor. No use un cable eléctrico de extensión. NOTA: Antes de realizar cualquier tipo de instalación, limpieza o de quitar un foco de luz, ponga el control (del termostato, del refrigerador o del congelador dependiendo del modelo) en la posición OFF (Apagado) y luego desconecte el refrigerador de la fuente de energía. Cuando haya terminado, reconecte el refrigerador a la fuente de energía eléctrica y vuelva a poner el control (del termostato, del refrigerador o del congelador dependiendo del modelo) en la posición deseada. Requisitos del suministro de agua Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí.

Herramientas Necesarias:

NOTA: El distribuidor de su refrigerador tiene un juego disponible con una válvula de cierre tipo montura de ¹⁄₄" (6,35 mm), una unión y tubería de cobre. Antes de comprar, asegúrese que la válvula tipo montura cumpla con los códigos de plomería de su localidad. No use una válvula perforadora o una válvula de montura de ³⁄₁₆" (4,76 mm) que reduce el flujo de agua y se obstruye con más facilidad.

Importante:

I

Todas las instalaciones deben hacerse de acuerdo a los requerimientos locales de plomería.

I

Use tuberías de cobre y revise si hay fugas. Instale tubería de cobre sólo en áreas donde la temperatura va a permanecer por encima del punto de congelación.

Advertencia

Peligro de Explosión Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador. No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio. 1/2" (1,25 cm) 2" (5,08 cm)

I

Destornillador de hoja plana

I

Llaves de boca de ⁷⁄₁₆" y ¹⁄₂" o dos llaves ajustables

I

Llave para tuercas de ¹⁄₄"

I

Broca de ¹⁄₄"

I

Taladro manual o eléctrico (debidamente conectado a tierra)

Advertencia

Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

18 Presión del agua Se necesita un suministro de agua fría con presión de agua entre 30 y 120 lbs/pulg² (207 a 827 kPa) para hacer funcionar el despachador de agua y la fábrica de hielo. Si usted tiene preguntas acerca de la presión de agua, llame a un plomero competente autorizado. Suministro de agua de ósmosis inversa IMPORTANTE: La presión del suministro de agua que sale de un sistema de ósmosis inversa y va a la válvula de entrada de agua del refrigerador necesitará ser entre 30 y 120 lbs/pulg² (207 a 827 kPa). Si se conecta un sistema de filtración de agua de ósmosis inversa al suministro de agua fría, la presión de agua al sistema de ósmosis inversa necesitará ser de un mínimo de 40 a 60 lbs/pulg² (276 a 414 kPa). Si la presión del agua del sistema de ósmosis inversa es menor de 40 a 60 lbs/pulg² (276 a 414 kPa):

I

Fíjese si el filtro de sedimentos en el sistema de ósmosis inversa está bloqueado y reemplácelo si fuera necesario.

I

Deje que se vuelva a llenar el tanque de almacenaje del sistema de ósmosis inversa después del uso intenso.

I

Si su refrigerador tiene un filtro de agua, se podrá reducir la presión aún más si se usa en conjunto con un sistema de ósmosis inversa. Quite el filtro de agua; vea “Sistema de filtración de agua”. Si tiene preguntas acerca de la presión del agua, llame a un plomero competente autorizado. Conexión del suministro de agua Lea todas las instrucciones antes de comenzar. IMPORTANTE: Si usa el refrigerador antes de instalar la conexión del agua, ponga la fábrica de hielo en la posición apagado (OFF). Conexión a la línea de agua

Desenchufe el refrigerador o desconecte el suministro de

energía.

CIERRE el suministro principal de agua. ABRA la llave de agua

más cercana el tiempo suficiente para que la tubería de agua se vacíe totalmente.

Busque una tubería vertical de agua fría de ¹⁄₂" a 1¼"

(12,70 mm a 3,18 cm) cercana al refrigerador.

Importante:

I

Asegúrese de que sea una tubería de agua fría.

I

Una tubería horizontal funcionará, pero taladre por el lado superior de la tubería, no por debajo. Esto ayudará a mantener el agua alejada del taladro. Esto también evita que se junte sedimento normal en la válvula.

Determine la longitud de la tubería de cobre que va a

necesitar. Mida desde la conexión en la esquina inferior trasera del refrigerador hasta la tubería de agua. Agregue 7 pies (2,1 m) para la limpieza. Use tubería de cobre de ¼" (6,35 mm) de diámetro externo. Asegúrese que ambos extremos de la tubería de cobre estén cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de ¼"

(6,35 mm) en la tubería de agua fría que Ud. eligió.

Ajuste la válvula de cierre a la tubería de agua fría con una

abrazadera para tubería. Asegúrese que el extremo de salida esté firmemente insertado en el orificio taladrado de ¼" (6,35 mm) en la tubería de agua y que la arandela esté por debajo de la abrazadera para tubería. Ajuste la tuerca de presión. Apriete los tornillos de la abrazadera para tubería lentamente y en forma pareja de manera que la arandela provea un cierre hermético. No apriete demasiado porque se puede quebrar la tubería de cobre.

Deslice la manga de compresión y la tuerca de compresión

sobre la tubería de cobre como se muestra en el gráfico. Inserte el extremo de la tubería en el extremo de salida hasta donde sea posible. Atornille la tuerca de compresión sobre el extremo de salida con una llave ajustable. No apriete demasiado.

Coloque el extremo libre de la tubería dentro de un recipiente

o fregadero y ABRA el suministro principal de agua para lavar la tubería hasta que al agua salga limpia. CIERRE la válvula de cierre del tubo de agua. Enrolle la tubería de cobre. Conexión al refrigerador Estilo 1

Desenchufe el refrigerador o desconecte el suministro de

energía.

Quite y deseche la cinta de empaque y el tapón de nailon

negro de la tubería gris de agua enrollada en la parte trasera del refrigerador.

Si el tubo de agua gris suministrado con el refrigerador no es

suficientemente largo, se necesita un acoplamiento de ¼" x ¼" (6,35 mm x 6,35 mm) para conectar la tubería de agua a una línea doméstica de agua existente. Enrosque la tuerca provista sobre el acoplamiento en el extremo de la tubería de cobre. NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas con una llave de tuercas. No apriete demasiado.

ABRA la válvula de cierre.

Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la válvula). A. Tubería de agua fría B. Abrazadera para tubería C. Tubería de cobre D. Tuerca de compresión E. Manga de compresión F. Válvula de cierre G. Tuerca de presión A. Tubería de agua al refrigerador B. Tuerca (provista) C. Bulbo D. Acoplamiento (provisto) E. Férula (adquirida) F. Tuerca (adquirida) G. Línea de agua de la casa

A

B

C

D

E

F

G

A

B

C

D

E

F

G

19 Estilo 2

Desenchufe el refrigerador o desconecte el suministro de

energía.

Quite y deseche la cinta de empaque y el tapón de nailon

negro de la tubería gris de agua enrollada en la parte trasera del refrigerador.

Enrosque la tuerca provista sobre la válvula de agua como se

muestra. NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas con una llave de tuercas. No apriete demasiado.

ABRA la válvula de cierre.

Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la válvula). Cómo terminar la instalación

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

Enjuague el sistema de agua. Vea “Despachadores de agua y

hielo”. NOTA: Puede tomar hasta 24 horas para que su fábrica de hielo empiece a producir hielo.

Uso De Su Refrigerador

Uso de los controles Para su comodidad, los controles de su refrigerador han sido programados en la fábrica. Cuando instale su refrigerador por primera vez asegúrese que los controles tengan la programación original. El control del refrigerador y el control del congelador deberían estar en la “posición intermedia”.

Importante:

I

Su unidad no enfría cuando el control del refrigerador está en la posición OFF (Apagado).

I

El control del refrigerador ajusta la temperatura del compartimiento del refrigerador. El control del congelador ajusta la temperatura del compartimiento del congelador. Los ajustes con números más altos hacen el compartimiento más frío. Los ajustes con números más bajos hacen el compartimiento menos frío.

I

Espere 24 horas antes de guardar alimentos en el refrigerador. Si usted introduce alimentos antes de que el refrigerador se haya enfriado completamente, los alimentos pueden descomponerse.

Presione sobre el botón de control que está al lado de la caja

del control y libérelo.

El control saltará. Gire el control hacia el ajuste deseado.

Presione el control para trabarlo en su lugar.

NOTA: Poner los controles del refrigerador y del congelador en un ajuste más alto (más frío) que el recomendado no enfriará más rápido los compartimientos. Ajuste de los controles Permita que el refrigerador se enfríe completamente antes de introducir los alimentos. Lo mejor es esperar 24 horas antes de guardar alimentos en el refrigerador. Los ajustes indicados en la sección anterior deberían ser los correctos para el uso normal del refrigerador en una casa. Los controles están ajustados correctamente cuando la leche o los jugos están tan fríos como Ud. desea y cuando el helado tiene consistencia firme. Si necesita regular las temperaturas en el refrigerador o en el congelador, utilice como guía los ajustes que se enumeran en la tabla siguiente. Espere por lo menos 24 horas entre ajustes. A. Bulbo B. Tuerca (provista)

A

B

Advertencia

Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Condición/Motivo:

Ajuste:

REFRIGERADOR demasiado caliente Control del REFRIGERADOR un ajuste más alto CONGELADOR demasiado caliente/ muy poco hielo Control del CONGELADOR un ajuste más alto REFRIGERADOR demasiado frío Control del REFRIGERADOR un ajuste más bajo CONGELADOR demasiado frío Control del CONGELADOR un ajuste más bajo

20 Control de temperatura del cajón convertible Puede ajustarse el control para que enfríe de manera apropiada las carnes o los vegetales. El aire dentro de la charola se enfría para prevenir que partes de los alimentos se congelen y puede ajustarse para mantener la carne a las temperaturas de almacenaje recomendadas por el National Livestock and Meat Board (Consejo Nacional de Ganado y Carnes): 28° a 32°F (-2° a 0°C). El control del cajón convertible para verduras/carne viene ajustado de fábrica en el ajuste más bajo para carnes. Para guardar la carne: Fije el control en uno de los tres ajustes para MEAT (Carne), para guardar la carne en su temperatura ideal de almacenaje. Para guardar verduras: Fije el control en VEG (Verduras) para guardar las verduras en sus temperaturas óptimas de almacenaje. NOTA: Si los alimentos se empiezan a congelar, mueva el control hacia la izquierda (menos frío). Recuerde que debe esperar 24 horas entre ajustes. Control de humedad del cajón para verduras (en algunos modelos) Usted puede controlar el nivel de humedad en el cajón hermético para verduras. Regule el control a cualquier ajuste entre Bajo (LOW) y Alto (HIGH). LOW (Bajo - posición abierta) para el mejor almacenamiento de frutas y verduras con cáscaras. HIGH (Alto - posición cerrada) para el mejor almacenamiento de vegetales de hoja frescos. Depósito enfriador de la puerta (en algunos modelos) El aire fresco del congelador es dirigido hacia el depósito de la puerta del refrigerador directamente por debajo de los orificios de ventilación. NOTA: El compartimiento para productos lácteos y el portalatas no están asociados con la característica del depósito enfriador de la puerta. Control del depósito enfriador de la puerta El control del depósito enfriador de la puerta está situado del lado izquierdo del compartimiento del refrigerador.

I

Gire el control en la dirección de las manecillas del reloj (derecha) para reducir el flujo de aire frío hacia el depósito y hacerlo menos frío.

I

Gire el control en la dirección opuesta de las manecillas del reloj (izquierda) para incrementar el flujo de aire frío hacia el depósito y hacerlo más frío. Despachadores de agua y hielo (en algunos modelos) Dependiendo de su modelo, su despachador de agua y hielo puede tener una o más de las características siguientes: un grifo despachador de agua giratorio y una charola extraíble, una luz especial que se enciende cuando usted utiliza el despachador o una opción de bloqueo para evitar que salga hielo o agua involuntariamente.

Notas:

I

No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema.

I

Si su modelo tiene un sistema de filtro de la rejilla de la base, asegúrese de que el filtro de la rejilla de la base esté instalado adecuadamente.

I

El sistema de distribución no funcionará cuando la puerta del congelador esté abierta.

I

Después de haber conectado el refrigerador en un suministro de agua, enjuague el sistema de agua dispensando agua en un recipiente resistente hasta que haya enjuagado y descartado 1,5 gal. (5,4 L) de agua, o aproximadamente por 3 minutos después de que el agua comience a salir. El agua que usted saca y descarta limpia el sistema y ayuda a despejar el aire de las líneas. A medida que sale aire de las líneas, es posible que salgan chorros de agua repentinos del despachador.

I

Deje que pasen varias horas para que el refrigerador se enfríe y pueda enfriar el agua.

I

Deje transcurrir 24 horas para la producción del primer lote de hielo. Deshágase de los tres primeros lotes de hielo producidos. El despachador de agua IMPORTANTE: Haga salir suficiente agua cada semana para mantener un suministro fresco. Para despachar agua:

Oprima un vaso resistente contra la almohadilla del

despachador de agua O coloque el vaso debajo del despachador de agua y presione el botón de WATER (Agua). NOTA: Mientras se distribuye agua y durante 5 segundos después de haber finalizado, la pantalla digital le mostrará cuánta agua ha salido. La unidad prefijada es onzas. Para cambiar a tazas o litros, presione el botón de UNITS (Unidades) antes de que salga el agua.

Retire el vaso O suelte el botón para detener la salida del

agua. A. Control del depósito enfriador de la puerta

A

21 Grifo giratorio y charola extraíble (en algunos modelos) Su despachador puede incluir un grifo de agua giratorio y una pequeña charola extraíble en la parte inferior del despachador.

I

El grifo gira hasta 180° para facilitar la distribución en envases grandes. Rótelo presionando el botón de PUSH HERE (Oprima aquí) ubicado en el lado derecho del grifo, como se muestra. NOTA: Cuando use el despachador con el grifo rotado, no use la almohadilla del despachador de agua. Use únicamente el botón de WATER (Agua) para despachar. Si saca el agua oprimiendo el envase contra la almohadilla del despachador de agua, se pueden producir derrames accidentales.

I

Se puede sacar la charola 2" (5,08 cm) hacia fuera para poder sostener mejor los envases grandes. Está diseñada para contener pequeños derrames y facilitar la limpieza. La charola no tiene desagüe. NOTA: La charola puede quitarse del despachador y ser llevada a un lavabo para vaciarse o limpiarse. Jale la bandeja hacia afuera hasta que se detenga, levántela con cuidado sobre su parte posterior y deslícela hacia fuera por completo. El despachador de hielo El hielo se distribuye del recipiente de almacenamiento de la fábrica de hielo en el congelador cuando se presione la almohadilla del despachador. El sistema de distribución no funcionará cuando la puerta del congelador esté abierta. Para apagar la fábrica de hielo, vea “Fábrica de hielo y depósito de hielo”. Antes de sacar hielo, seleccione el tipo de hielo que desea, presionando el botón de CUBED (En cubos) o CRUSHED (Picado). Para obtener hielo picado, el hielo es triturado antes de ser despachado. Esto puede retrasar un poco la distribución del hielo picado. El ruido proveniente del triturador de hielo es normal y los trozos de hielo pueden variar en tamaño. Cuando cambie de la posición de hielo picado a cubos, caen unas onzas de hielo picado junto con los primeros cubos. Para despachar hielo:

Si el depósito de hielo está ubicado en la puerta, quite la

pantalla temporaria que se encuentra debajo del mismo. Vea “Fábrica de hielo y depósito”.

Oprima el botón para seleccionar el tipo de hielo que desee.

Oprima con un vaso resistente la almohadilla del despachador

de hielo. Sostenga el vaso junto al orificio del despachador para que el hielo no caiga fuera del vaso. IMPORTANTE: No necesita aplicar mucha presión a la almohadilla para activar el despachador de hielo. Oprimir fuerte no hará que el despachador funcione con más rapidez o produzca mayor cantidad de hielo.

Retire el vaso para detener la salida de hielo.

NOTA: El hielo puede continuar saliendo por hasta 10 segundos después de haber retirado el vaso de la almohadilla. El despachador puede continuar haciendo ruido por algunos segundos después de haber despachado. La luz del despachador (en algunos modelos) Cuando usted utilice el despachador, la luz se encenderá automáticamente. Si usted desea que la luz esté encendida continuamente, puede elegir ON (Encendido) o NIGHT LIGHT (Luz nocturna). ON (Encendido): Presione LIGHT para encender la luz del despachador. NIGHT LIGHT (Luz Nocturna): Presione LIGHT por segunda vez para seleccionar la luz nocturna. La luz del despachador se ajustará automáticamente para ponerse más brillante a medida que la habitación se ilumine más y más tenue a medida que la habitación se oscurezca. OFF (Apagado): Presione LIGHT por tercera vez para apagar la luz del despachador. Las luces del despachador son del tipo LED y no se pueden cambiar. Si le parece que las luces del despachador no funcionan, fíjese si no está bloqueado el detector de luz (en el modo de Luz nocturna). Para obtener más información, vea “Solución de problemas”. El bloqueo del despachador (en algunos modelos) Su despachador puede apagarse para facilitar la limpieza o para evitar que sea activado accidentalmente por niños o animales domésticos. NOTA: La función de bloqueo no interrumpe el flujo eléctrico a la unidad, a la fábrica de hielo o a la luz del despachador. Simplemente desactiva los despachadores de hielo y agua. Para apagar la fábrica de hielo, vea “Fábrica de hielo y depósito de hielo”.

I

Presione y sostenga LOCKOUT por 3 segundos para bloquear el despachador.

I

Presione y sostenga LOCKOUT por segunda vez para desbloquear el despachador. A. Grifo rotado 180° B. Charola extraíble

A

B

Peligro de Cortaduras Use un vaso resistente para recibir hielo del despachador. No seguir esta instrucción puede ocasionar cortaduras.

Advertencia

22 Fábrica de hielo y depósito Para encender y apagar la fábrica de hielo Estilo 1: El interruptor de encendido/apagado (On/Off) se encuentra en el lado derecho superior del compartimiento del congelador.

I

Para poner a funcionar la fábrica de hielo, deslice el control a la posición de encendido (ON - hacia la izquierda).

I

Para apagar la fábrica de hielo manualmente, deslice el control a la posición de apagado (OFF - hacia la derecha). Estilo 2: El interruptor de encendido/apagado (On/Off) se encuentra en la fábrica de hielo, detrás de la puerta de protección de la fábrica de hielo.

I

Para poner a funcionar la fábrica de hielo, dé vuelta el interruptor a la posición de encendido (ON - hacia arriba).

I

Para apagar la fábrica de hielo manualmente, dé vuelta el interruptor a la posición de apagado (OFF - hacia abajo). NOTA: La fábrica de hielo tiene un interruptor automático. Los sensores de la fábrica de hielo detendrán automáticamente la producción de hielo cuando el depósito de hielo esté lleno o cuando la puerta del congelador esté abierta, pero el control permanecerá en la posición de encendido (ON).

Recuerde:

I

Deje transcurrir 24 horas para la producción del primer lote de hielo. Deshágase de los tres primeros lotes de hielo producidos.

I

La calidad del hielo dependerá de la calidad del agua que suministre a su fábrica de hielo. Evite la conexión de la fábrica de hielo a un suministro de agua blanda. Los químicos para ablandar el agua (como la sal) pueden dañar ciertos componentes de la fábrica de hielo y producir un hielo de muy baja calidad. Si no se puede evitar el uso de un suministro de agua blanda, asegúrese de que el ablandador de agua esté funcionando correctamente y que goce de un buen mantenimiento.

I

No use instrumentos afilados para romper el hielo en el depósito o en el balde. Esto puede dañar el recipiente de hielo y el mecanismo de despachado.

I

No guarde nada encima ni dentro de la fábrica de hielo ni en el depósito. Para quitar y volver a colocar el depósito de hielo

Sostenga la base del depósito con ambas manos y presione

el botón liberador para levantar el depósito hacia arriba y hacia afuera. NOTA: No es necesario girar el control de la máquina de hielo a la posición de apagado (OFF) cuando quite el depósito. La cubierta del sensor (“puerta abatible”) en la pared izquierda del congelador hace que la fábrica de hielo deje de producir hielo si la puerta está abierta o se ha quitado el depósito.

Vuelva a colocar el depósito en la puerta y empújelo hacia

abajo para asegurarse de que está seguro en su lugar. Sistema de filtración de agua NOTA: No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. Luz de estado del filtro de agua (en algunos modelos) La luz de estado del filtro le ayudará a saber cuándo cambiar el filtro de agua. La luz cambiará de verde a amarilla. Esto le dirá que es casi tiempo de cambiar el filtro. Se recomienda reemplazar el filtro cuando la luz de estado cambie a rojo O cuando el flujo de agua al despachador de agua o a la fábrica de hielo disminuya sensiblemente. Después de cambiar el filtro, reajuste la luz de estado del filtro presionando el botón FILTER RESET (Volver a fijar el filtro). La luz de estado cambiará de rojo a verde cuando el sistema es reajustado. Filtro de agua sin indicador (en algunos modelos) Si su refrigerador no tiene la luz indicadora de estado, usted debe cambiar el filtro de agua cada 6 meses según el uso. Si el flujo de agua hacia el despachador de agua o a la fábrica de hielo disminuye sensiblemente antes de que pasen 6 meses, cambie el filtro de agua más seguido. Cómo cambiar el filtro de agua

Oprima el botón eyector para liberar el filtro de la rejilla de la

base.

Jale el filtro en sentido recto hacia afuera.

Gire la tapa en sentido contrario al de las manecillas del reloj

para quitarla del filtro. IMPORTANTE: No descarte la tapa. Es parte de su refrigerador. Guarde la tapa para usarla con el filtro de reemplazo.

Alinee el lomo de la tapa con la flecha en el filtro nuevo y gire

la tapa hasta que encaje en su lugar. NOTA: Puede usar el despachador sin un filtro. El agua no estará filtrada. Sencillamente introduzca la tapa completamente en la rejilla de la base y rótela hasta que esté firmemente en su lugar.

Quite las cubiertas protectoras de los anillos O. Asegúrese de

que los anillos O sigan en su lugar después de que se quitaron las tapas.

Empuje el filtro dentro de la rejilla de la base. El botón eyector

saltará nuevamente hacia afuera cuando el filtro esté enganchado por completo.

Enjuague el sistema de agua. Vea “Despachadores de agua y

hielo”.

23

Cuidado De Su Refrigerador

Limpieza Tanto la sección del refrigerador como la del congelador se descongelan automáticamente. No obstante, limpie ambas secciones más o menos una vez al mes para evitar la acumulación de olores. Limpie los derrames de inmediato. IMPORTANTE: Debido a que el aire circula entre ambas secciones, los olores que se formen en una sección pasarán a la otra. Para eliminar los olores, limpie completamente ambas secciones. Para evitar la transferencia de olores y la deshidratación de los alimentos, envuelva o tape bien los alimentos. Para limpiar su refrigerador: NOTA: No use productos de limpieza abrasivos o ásperos, como aerosoles para ventanas, productos de limpieza para fregar, líquidos inflamables, ceras para limpieza, detergentes concentrados, blanqueadores o productos de limpieza que contengan productos derivados del petróleo en las partes de plástico, en el interior y en los revestimientos o juntas de la puerta. No use toallas de papel, estropajos para fregar u otros utensilios de limpieza ásperos.

Desenchufe el refrigerador o desconecte el suministro de

energía.

Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente. Use una esponja limpia o un paño liso y un detergente suave en agua tibia.

Lave las superficies externas metálicas pintadas y de acero

inoxidable con una esponja limpia o un paño liso y detergente suave con agua tibia.

No es necesaria una limpieza rutinaria del condensador en

ambientes de funcionamiento normal en el hogar. Si el ambiente es particularmente grasoso o polvoriento, o si hay bastante tránsito de mascotas en el hogar, el condensador deberá limpiarse cada dos o tres meses para asegurar la máxima eficacia. Si necesita limpiar el condensador:

I

Quite la rejilla de la base.

I

Use una aspiradora con un cepillo suave para limpiar la rejilla, las áreas abiertas detrás de la rejilla y el área de la superficie frontal del condensador.

I

Vuelva a colocar la rejilla de la base cuando termine.

Enchufe el refrigerador o reconecte el suministro de energía.

Cómo cambiar los focos NOTA: No todos los focos son adecuados para su refrigerador. Asegúrese de cambiar el foco con otro que sea del mismo tamaño, forma y vatiaje. Puede conseguir los focos con su distribuidor.

I

Las luces del despachador son del tipo LED y no se pueden cambiar.

I

Las demás luces requieren un foco de 40 vatios.

Desenchufe el refrigerador o desconecte el suministro de

energía.

Si se indica, quite la pantalla de la luz.

NOTA: Para limpiar la pantalla de la luz, lávela con agua tibia y un detergente líquido. Enjuague y seque la pantalla meticulosamente.

Quite el foco y reemplácelo con uno del mismo tamaño, forma

y vatiaje.

Si se indica, vuelva a colocar la pantalla.

Enchufe el refrigerador o reconecte el suministro de energía.

Advertencia

Peligro de Explosión Use un limpiador no inflamable. No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.

24

Solución De Problemas

Primero pruebe las soluciones sugeridas aquí para evitar el costo innecesario del servicio. Funcionamiento del refrigerador El refrigerador no funciona

I

¿Está desenchufado el cable de energía? Conecte a un contacto de pared de conexión a tierra de 3 terminales.

I

¿Funciona el contacto? Enchufe una lámpara para ver si funciona el contacto.

I

¿Hay un fusible de la casa fundido o se disparó el cortacircuitos? Reemplace el fusible o reposicione el cortacircuitos. Si el problema continúa, llame a un electricista.

I

¿Están encendidos los controles? Asegúrese de que los controles del refrigerador estén encendidos. Vea “Uso de los controles”.

I

¿Es nueva la instalación? Deje transcurrir 24 horas después de la instalación para que el refrigerador se enfríe por completo. NOTA: El ajustar los controles de temperatura en la posición más fría no enfría ningún compartimiento más rápido. Parece que el motor funciona excesivamente Es posible que su nuevo refrigerador funcione por períodos más largos que su refrigerador anterior debido al compresor y los ventiladores de alto rendimiento. Es posible que la unidad funcione por más tiempo si la habitación está caliente, si se ha agregado una gran cantidad de alimentos, si se abren las puertas con frecuencia o si se han dejado las mismas abiertas. El refrigerador es ruidoso El ruido del refrigerador se ha ido reduciendo a lo largo de los años. Debido a esta reducción, es posible que escuche ruidos intermitentes en su nuevo refrigerador que no había notado en el modelo viejo. A continuación se enumeran algunos sonidos normales con una explicación.

I

Zumbido - se escucha cuando la válvula de agua se abre para llenar la fábrica de hielo

I

Sonido pulsante - los ventiladores/el compresor se están ajustando para obtener el máximo desempeño

I

Vibraciones - flujo de líquido refrigerante, tubería de agua o artículos guardados arriba del refrigerador

I

Chisporroteos/Gorgoteos - agua goteando en el calentador durante el ciclo de descongelación

I

Estallido - contracción/expansión de las paredes interiores, especialmente durante el enfriamiento inicial

I

Agua corriendo - puede escucharse cuando el hielo se derrite durante el ciclo de descongelación y corre hacia la bandeja recolectora

I

Chirridos/Crujidos - esto ocurre cuando el hielo es expulsado del molde de la fábrica de hielo. Las puertas no cierran completamente

I

¿Están bloqueadas las puertas? Mueva los paquetes de alimentos lejos de la puerta.

I

¿Hay un recipiente o un estante bloqueando el paso? Empuje el recipiente o el estante nuevamente a la posición correcta. Es difícil abrir las puertas ¿Están las empaquetaduras sucias o pegajosas? Limpie las empaquetaduras con un jabón suave y agua tibia. Las luces no funcionan

I

¿Está flojo o quemado un foco? Vea “Cómo cambiar los focos”.

I

¿Se ha fijado la luz del despachador en ON (Encendido)? La luz del despachador funcionará solamente cuando se presionen las palancas. Si usted desea que la luz del despachador permanezca encendida continuamente, fije la luz del despachador en ON (Encendido), NIGHT LIGHT (Luz nocturna) o AUTO (Automático). Vea “Despachadores de agua y hielo”.

I

¿Se ha fijado la luz del despachador en NIGHT LIGHT o AUTO? Si se ha fijado el despachador en el modo NIGHT LIGHT (Luz nocturna) o AUTO (Automático), asegúrese de que no esté bloqueado el sensor de la luz. Vea “Despachadores de agua y hielo”.

Advertencia

Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Advertencia

Peligro de Explosión Use un limpiador no inflamable. No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.

25 Temperatura y humedad La temperatura está demasiado caliente

I

¿Es nueva la instalación? Deje transcurrir 24 horas después de la instalación para que el refrigerador se enfríe por completo.

I

¿Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a menudo? Esto hace que entre aire tibio al refrigerador. Reduzca al mínimo el número de veces que abre la puerta y mantenga las puertas completamente cerradas.

I

¿Se ha agregado una gran cantidad de alimentos? Deje que transcurran varias horas para que el refrigerador vuelva a la temperatura normal.

I

¿Se han ajustado los controles correctamente de acuerdo con las condiciones circundantes? Ajuste los controles un ajuste más frío. Fíjese en la temperatura en 24 horas. Vea “Uso de los controles”. Hay acumulación de humedad en el interior NOTA: Es normal que se acumule un poco de humedad.

I

¿Está húmeda la habitación? Esto contribuye a la acumulación de humedad.

I

¿Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a menudo? Esto hace que entre aire húmedo al refrigerador. Reduzca al mínimo el número de veces que abre la puerta y mantenga las puertas completamente cerradas. Hielo y agua La fábrica de hielo no produce hielo o no produce suficiente hielo

I

¿Se ha conectado el refrigerador a un suministro de agua y se ha abierto la válvula de cierre? Conecte el refrigerador al suministro de agua y abra completamente la válvula de cierre.

I

¿Hay un estrechamiento en la tubería de suministro de agua? Un estrechamiento en la tubería puede reducir el flujo de agua. Enderece la tubería de suministro de agua.

I

¿Está encendida la fábrica de hielo? Asegúrese de que el brazo o interruptor de cierre de alambre (dependiendo del modelo) esté en la posición de ON (Encendido).

I

¿Es nueva la instalación? Espere 24 horas después de la instalación de la fábrica de hielo para que empiece a producir hielo. Deje transcurrir 72 horas para la producción total de hielo.

I

¿Se acaba de sacar una gran cantidad de hielo? Deje transcurrir 24 horas para que la fábrica de hielo se restablezca.

I

¿Se trabó un cubo de hielo en el brazo eyector de la fábrica de hielo? Saque el hielo del brazo eyector con un utensilio de plástico.

I

¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua” en el libro de las Instrucciones de instalación o en el Manual de uso y cuidado. Los cubos de hielo son huecos o pequeños NOTA: Esto es una indicación de baja presión de agua.

I

¿No está abierta por completo la válvula de cierre de agua? Abra completamente la válvula de cierre de agua.

I

¿Hay un estrechamiento en la tubería de suministro de agua? Un estrechamiento en la tubería puede reducir el flujo de agua. Enderece la tubería de suministro de agua.

I

¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”.

I

¿Aún tiene preguntas acerca de la presión de agua? Llame a un plomero competente autorizado. El hielo tiene mal sabor, mal olor o un color grisáceo

I

¿Son nuevas las conexiones de plomería? Las conexiones nuevas de plomería pueden producir un hielo descolorido o de mal sabor.

I

¿Se han guardado los cubos de hielo por mucho tiempo? Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir 24 horas para que la fábrica de hielo haga hielo nuevo.

I

¿Ha habido una transferencia de olor de los alimentos? Use empaques herméticos contra humedad para almacenar comida.

I

¿Contiene el agua minerales (como el azufre)? Podría ser necesario instalar un filtro para eliminar los minerales.

I

¿Tiene un filtro de agua instalado en el refrigerador? Un descoloramiento oscuro o un color gris del hielo indican que el sistema de filtrado de agua necesita enjuagarse más. El despachador de hielo no funciona debidamente

I

Si el depósito de hielo está ubicado en la puerta, quite la pantalla temporaria que se encuentra debajo del mismo. Vea “Fábrica de hielo y depósito”.

I

¿Está completamente cerrada la puerta del congelador? Cierre la puerta con firmeza. Si no se cierra completamente, vea “Las puertas no cierran completamente”.

I

¿Se ha instalado correctamente el depósito de hielo? Asegúrese de que el depósito esté firmemente en su posición.

I

¿Es nueva la instalación? Espere 24 horas después de la instalación de la fábrica de hielo para que empiece a producir hielo. Deje transcurrir 72 horas para la producción total de hielo.

I

¿Hay hielo atascado en el conducto de salida? Use un utensilio de plástico para despejar el conducto de salida.

I

¿Se ha agregado hielo incorrecto en el depósito? Use únicamente el hielo producido por su fábrica de hielo actual.

I

¿Se ha derretido el hielo alrededor del espiral metálico en el depósito? Descarte los cubos de hielo y limpie el depósito.

26

I

¿El despachador de hielo se atasca mientras vierte el hielo “picado”? Cambie el botón de hielo de “picado” a “en cubos”. Si despacha el hielo en cubos correctamente, oprima el botón para hielo “picado” y comience a despachar de nuevo.

I

¿Se ha mantenido el brazo del despachador oprimido por mucho tiempo? Cuando el brazo se mantiene oprimido mucho tiempo, se interrumpe la distribución de hielo. Espere 3 minutos para que el motor del despachador se reposicione antes de usarlo de nuevo. El despachador de agua no funciona debidamente

I

¿Está completamente cerrada la puerta del congelador? Cierre la puerta con firmeza. Si no se cierra completamente, vea “Las puertas no cierran completamente”.

I

¿Se ha conectado el refrigerador a un suministro de agua y se ha abierto la válvula de cierre? Conecte el refrigerador al suministro de agua y abra completamente la válvula de cierre.

I

¿Está la presión de agua a por lo menos 30 lbs/pulg² (207 kPa)? La presión de agua de la casa determina el flujo del despachador. Vea “Requisitos del suministro de agua”.

I

¿Hay un estrechamiento en la tubería de suministro de agua de la casa? Enderece la tubería de suministro de agua.

I

¿Es nueva la instalación? Enjuague y llene el sistema de agua.

I

¿Tiene un filtro de agua instalado en el refrigerador? Este filtro puede estar obstruido o haberse instalado incorrectamente.

I

¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Vea “Requisitos del suministro de agua” en las Instrucciones de instalación o en el Manual de uso y cuidado. Hay fugas de agua del despachador NOTA: Es normal que caigan una o dos gotas de agua después de despachar agua.

I

¿No se ha puesto el vaso debajo del despachador el tiempo suficiente? Sostenga el vaso debajo del despachador por 2 a 3 segundos después de soltar la palanca del despachador.

I

¿Es nueva la instalación? Enjuague el sistema de agua. Vea “Despachadores de agua y hielo”.

I

¿Ha cambiado recientemente el filtro de agua? Enjuague el sistema de agua. Vea “Despachadores de agua y hielo”. El agua del despachador no está lo suficientemente fría NOTA: El agua del despachador se enfría solamente a 50°F

(10°C).

I

¿Es nueva la instalación? Deje transcurrir 24 horas después de la instalación para que el suministro de agua se enfríe completamente.

I

¿Se ha despachado recientemente una gran cantidad de agua? Deje transcurrir 24 horas para que el suministro de agua se enfríe completamente.

I

¿No se ha usado el despachador de agua recientemente? Puede ser que el primer vaso de agua no esté frío. Descarte el agua del primer vaso.

I

¿Se ha conectado el refrigerador a una tubería de agua fría? Asegúrese de que el refrigerador esté conectado a una tubería de agua fría. Vea “Requisitos del suministro de agua”. Peligro de Cortaduras Use un vaso resistente para recibir hielo del despachador. No seguir esta instrucción puede ocasionar cortaduras.

Advertencia

27

Hoja De Datos Del Producto

Sistema de filtración de agua de la rejilla de la base Modelo T2WG2L/T2RFWG2 Capacidad de 200 galones (758 litros) Modelo T2WG2/T2RFWG2 Capacidad de 200 galones (758 litros) Este sistema ha sido comprobado según la norma NSF/ANSI 42/53 para la reducción de las sustancias citadas a continuación. La concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite permitido para agua saliendo del sistema, tal como se especifica en la norma NSF/ANSI 42/53. Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,85 gpm (3,2 Lpm). Presión = 60 lbs/pulg² (413,7 kPa). Temp. = 68°F a 71,6°F (20°C a 22°C).

I

Es esencial que los requerimientos de operación, mantenimiento y reemplazo del filtro se lleven a cabo para que el producto se desempeñe tal como se ofrece en la publicidad.

I

Use el cartucho de repuesto T2RFWG2, pieza N° 4396841. En Canadá use el cartucho de repuesto T2RFWG2, pieza N° 4396841B. El precio sugerido de venta al por menor durante el año 2006 es de $39,99 en EE.UU./$49,99 en Canadá. Los precios están sujetos a cambio sin previo aviso. Modelo T2WG2L: Cuando la luz indicadora del filtro cambie de verde a amarilla, pida un nuevo filtro. Cuando la luz indicadora cambie de amarillo a rojo, se recomienda que reemplace el filtro. Modelo T2WG2: Cambie el cartucho del filtro de agua cada 6 meses, según el uso. Si el flujo de agua hacia el despachador de agua o la fábrica de hielo disminuye notablemente antes de que pasen 6 meses, cambie el cartucho del filtro de agua más seguido.

I

Estos contaminantes no se encuentran necesariamente en su suministro de agua. Si bien se realizaron las pruebas bajo condiciones de laboratorio estándares, el desempeño actual puede variar.

I

El producto es para uso con agua fría únicamente.

I

No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema.

I

Refiérase a la sección “Ayuda o Servicio técnico“ para obtener el nombre, dirección y número telefónico del fabricante.

I

Refiérase a la sección “Garantía“ para verificar la garantía limitada del fabricante. Pautas de aplicación / Parámetros para el suministro de agua Comprobado y certificado por NSF International, según la norma 42 NSF/ ANSI para la reducción de cloro, sabor y olor, y clase de partículas II*; y según la norma 53 NSF/ANSI para la reducción de mercurio, benceno, toxafeno, ortodiclorobenceno y carbofurano. Reducción de sustancias Efectos estéticos Requisitos de reducción de NSF Promedio influente Concentración en el agua a tratar Máximo efluente Promedio efluente % Mínimo reducción % Promedio reducción Cloro, sabor/olor Clase de partículas II* 50% reducción 85% reducción 2,0182 mg/L 1333333 #/mL 2,0 mg/L ± 10% Por lo menos 10.000 partículas/mL 0,06 mg/L 6600 #/mL** 0,0536 mg/L 2325 #/mL 97,03 99,51 97,34 99,83 Reducción de contaminantes Requisitos de reducción de NSF Promedio influente Concentración en el agua a tratar Máximo efluente Promedio efluente % Mínimo reducción % Promedio reducción Plomo: @ pH 6,5*** Plomo: @ pH 8,5*** 0,010 mg/L 0,010 mg/L 0,1533 mg/L 0,1400 mg/L 0,15 mg/L ± 10% 0,15 mg/L ± 10% 0,0005 mg/L 0,0007 mg/L 0,0005 mg/L 0,0006 mg/L 99,67 99,50 99,67 99,57 Mercurio: @ pH 6,5 Mercurio: @ pH 8,5 0,002 mg/L 0,002 mg/L 0,0058 mg/L 0,0059 mg/L 0,006 mg/L ± 10% 0,006 mg/L ± 10% 0,0002 mg/L 0,0005 mg/L 0,0002 mg/L 0,0003 mg/L 96,54 91,57 96,54 94,92 Benceno 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10% 0,0012 mg/L 0,0006 mg/L 92,22 96,34 Ortodiclorobenceno 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10% 0,0250 mg/L 0,0066 mg/L 98,58 99,63 Toxafeno 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10% 0,001 mg/L 0,001 mg/L 93,33 93,33 Carbofurano 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10% 0,0400 mg/L 0,0213 mg/L 51,13 74,00 Suministro de agua Presión del agua Temperatura del agua Flujo nominal de servicio Municipal o de pozo 30 - 120 lbs/pulg² (207 - 827 kPa)

33° - 100°F (0,6° - 37,8°C)

0,85 gpm (3,2 Lpm) @ 60 lbs/pulg²

**

*** Tamaño de las partículas clase II: 1 um a <5 um El requisito de prueba es de cuando menos 100.000 partículas/ml de Polvo Fino de prueba AC. Conforme a los requisitos de reducción de plomo bajo la norma NSF/ANSI 53, según pruebas realizadas por Pace Analytical Services, Inc. (Servicios de análisis Pace Inc.) ® NSF es una marca registrada de NSF International.

28 Sistema de filtración de agua de la rejilla de la base Modelo T1WG2L/T2RFWG2 Capacidad de 200 galones (758 litros) Modelo T1WG2/T2RFWG2 Capacidad de 200 galones (758 litros) Este sistema ha sido comprobado según la norma NSF/ANSI 42/53 para la reducción de las sustancias citadas a continuación. La concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite permitido para agua saliendo del sistema, tal como se especifica en la norma NSF/ANSI 42/53. Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,5 gpm (1,9 Lpm). Presión = 60 lbs/pulg² (413,7 kPa). Temp. = 68°F a 71,6°F (20°C a 22°C).

I

Es esencial que los requerimientos de operación, mantenimiento y reemplazo del filtro se lleven a cabo para que el producto se desempeñe tal como se ofrece en la publicidad.

I

Use el cartucho de repuesto T2RFWG2, pieza N° 4396841. En Canadá use el cartucho de repuesto T2RFWG2, pieza N° 4396841B. El precio sugerido de venta al por menor durante el año 2006 es de $39,99 en EE.UU./$49,99 en Canadá. Los precios están sujetos a cambio sin previo aviso. Modelo T1WG2L: Cuando la luz indicadora del filtro cambie de verde a amarilla, pida un nuevo filtro. Cuando la luz indicadora cambie de amarillo a rojo, se recomienda que reemplace el filtro. Modelo T1WG2: Cambie el cartucho del filtro de agua cada 6 meses, según el uso. Si el flujo de agua hacia el despachador de agua o la fábrica de hielo disminuye notablemente antes de que pasen 6 meses, cambie el cartucho del filtro de agua más seguido.

I

Estos contaminantes no se encuentran necesariamente en su suministro de agua. Si bien se realizaron las pruebas bajo condiciones de laboratorio estándares, el desempeño actual puede variar.

I

El producto es para uso con agua fría únicamente.

I

No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema.

I

Refiérase a la sección “Ayuda o Servicio técnico” para obtener el nombre, dirección y número telefónico del fabricante.

I

Refiérase a la sección “Garantía” para verificar la garantía limitada del fabricante. Pautas de aplicación / Parámetros para el suministro de agua Comprobado y certificado por NSF International, según la norma 42 NSF/ ANSI para la reducción de cloro, sabor y olor, y clase de partículas II*; y según la norma 53 NSF/ANSI para la reducción de mercurio, benceno, toxafeno, ortodiclorobenceno y carbofurano. Reducción de sustancias Efectos estéticos Requisitos de reducción de NSF Promedio influente Concentración en el agua a tratar Máximo efluente Promedio efluente % Mínimo reducción % Promedio reducción Cloro, sabor/olor Clase de partículas II* 50% reducción 85% reducción 2,0182 mg/L 1333333 #/mL 2,0 mg/L ± 10% Por lo menos 10.000 partículas/mL 0,06 mg/L 6600 #/mL** 0,0536 mg/L 2325 #/mL 97,03 99,51 97,34 99,83 Reducción de contaminantes Requisitos de reducción de NSF Promedio influente Concentración en el agua a tratar Máximo efluente Promedio efluente % Mínimo reducción % Promedio reducción Plomo: @ pH 6,5*** Plomo: @ pH 8,5*** 0,010 mg/L 0,010 mg/L 0,1533 mg/L 0,1400 mg/L 0,15 mg/L ± 10% 0,15 mg/L ± 10% 0,0005 mg/L 0,0007 mg/L 0,0005 mg/L 0,0006 mg/L 99,67 99,50 99,67 99,57 Mercurio: @ pH 6,5 Mercurio: @ pH 8,5 0,002 mg/L 0,002 mg/L 0,0058 mg/L 0,0059 mg/L 0,006 mg/L ± 10% 0,006 mg/L ± 10% 0,0002 mg/L 0,0005 mg/L 0,0002 mg/L 0,0003 mg/L 96,54 91,57 96,54 94,92 Benceno 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10% 0,0012 mg/L 0,0006 mg/L 92,22 96,34 Ortodiclorobenceno 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10% 0,0250 mg/L 0,0066 mg/L 98,58 99,63 Toxafeno 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10% 0,001 mg/L 0,001 mg/L 93,33 93,33 Carbofurano 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10% 0,0400 mg/L 0,0213 mg/L 51,13 74,00 Suministro de agua Presión del agua Temperatura del agua Flujo nominal de servicio Municipal o de pozo 30 - 120 lbs/pulg² (207 - 827 kPa)

33° - 100°F (0,6° - 37,8°C)

0,5 gpm (1,9 Lpm) @ 60 lbs/pulg²

**

*** Tamaño de las partículas clase II: 1 um a <5 um El requisito de prueba es de cuando menos 100.000 partículas/ml de Polvo Fino de prueba AC. Conforme a los requisitos de reducción de plomo bajo la norma NSF/ANSI 53, según pruebas realizadas por Pace Analytical Services, Inc. (Servicios de análisis Pace Inc.) ® NSF es una marca registrada de NSF International.

29

Garantía De Los Electrodomésticos Principales De

Whirlpool Corporation

Garantía Limitada De Un Año

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominado “Whirlpool”) se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir defectos en los materiales o en la mano de obra. El servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool. Esta garantía limitada se aplica sólo cuando el electrodoméstico principal se use en el país en donde se compró.

Whirlpool No Pagará Por Los Siguientes Artículos

Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico

principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Esos insumos

están excluidos de la cobertura de la garantía.

Reparaciones cuando su electrodoméstico principal se use de un modo diferente al doméstico normal de una familia.

Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,

instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por Whirlpool.

Cualquier pérdida de comida debido a fallas del refrigerador o del congelador.

Piezas de repuesto o gastos de reparación para electrodomésticos que se empleen fuera de los Estados Unidos o Canadá.

Recogida y entrega. Este electrodoméstico principal está diseñado para ser reparado en el hogar.

Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.

La remoción e instalación de su electrodoméstico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de

conformidad con las instrucciones de instalación publicadas.

Piezas de repuesto o gastos de reparación cuando el electrodoméstico principal se use en un país diferente del país en donde se

compró.

Exclusión De Garantías Implícitas; Limitación De Recursos

EL ÚNICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS EXCLUSIONES O LIMITACIONES POR DAÑOS INCIDENTALES O CONSECUENTES, O LIMITACIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS

Derechos Que Pueden Variar De Un Estado A Otro O De Una Provincia A Otra.

Esta garantía no tiene vigor fuera de los cincuenta Estados Unidos y Canadá. Póngase en contacto con el distribuidor autorizado de Whirlpool para determinar si corresponde otra garantía. Si necesita servicio, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado. Después de consultar la sección “Solución de problemas”, puede encontrar ayuda adicional en la sección “Ayuda o servicio técnico”, o llamando a Whirlpool. En EE.UU., llame al 1-800-253-1301. En Canadá, llame al 1-800-807-6777. 12/05

30

Guide D’Utilisation Et D’Entretien Du Réfrigérateur

Assistance ou service Si vous avez besoin d'assistance ou de service, consulter d'abord la section “Dépannage”. On peut obtenir de l'aide supplémentaire. Nous appeler au 1-800-253-1301 de n'importe où aux É.-U., ou écrire à : Whirlpool Corporation Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692 Des informations peuvent également être obtenues en visitant notre site sur www.whirlpool.com. Au Canada, pour assistance, installation ou service, nous appeler au 1-800-807-6777, ou écrire à : Whirlpool Canada LP Centre d’interaction avec la clientèle 1901 Minnesota Court Mississauga, Ontario L5N 3A7 Au Canada, visitez www.whirlpool.ca. Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous joindre dans la journée. Conservez ce manuel et votre reçu de vente ensemble pour référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation. Inscrivez les renseignements suivants au sujet de votre appareil ménager pour vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur la paroi interne du compartiment de réfrigération. Nom du marchand ______________________________________________ Numéro de série ________________________________________________ Adresse ________________________________________________________ Numéro de téléphone ___________________________________________ Numéro de modèle______________________________________________ Date d'achat____________________________________________________ Accessoires Pour commander des filtres de rechange, composer le 1-800-442-9991 et demander le numéro de pièce indiqué ci- dessous ou contacter votre marchand autorisé Whirlpool. Au Canada, composer le 1-800-807-6777. Nettoyant et poli pour acier inoxydable : Commander la pièce N° 4396095 Cartouche du filtre de la base standard : Commander la pièce N° 4396841 (T2RFWG2) Au Canada, Commander la pièce N° 4396841B (T2RFWG2)

Sécurité Du Réfrigérateur

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Avertissement

Danger

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

31

Instructions D'Installation

Déballage du réfrigérateur

I

Si le bac d’entreposage de glaçons est situé dans la porte, retirer l’écran protecteur temporaire situé sous le bac. Voir “Machine à glaçons et bac d’entreposage”.

I

Retirer les matériaux d’emballage. Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre réfrigérateur. Pour plus de renseignements, voir “Sécurité du réfrigérateur”. . Mise au rebut de votre vieux réfrigérateur IMPORTANT : L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigérateurs jetés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant “quelques jours seulement”. Si vous vous débarrassez de votre vieux réfrigérateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents. Avant de jeter votre vieux réfrigérateur ou congélateur :

I

Enlever les portes.

I

Laisser les tablettes en place de sorte que les enfants ne puissent pas y pénétrer facilement.

Avertissement :

réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes : Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

Importantes Instructions De Sécurité

Conservez Ces Instructions

I Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre. I Ne pas enlever la broche de liaison à la terre. I Ne pas utiliser un adaptateur. I Ne pas utiliser un câble de rallonge. I Débrancher la source de courant électrique avant l'entretien. I Replacer pièces et panneaux avant de faire la remise en marche. I Enlever les portes de votre vieux réfrigérateur. I Utiliser un produit de nettoyage ininflammable. I Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur. I Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur. I Débrancher le réfrigérateur avant l'installation de la machine à glaçons (seulement pour modèles prêts à recevoir une machine à glaçons). I Utiliser un verre robuste pour prendre des glaçons (sur certains modèles).

Avertissement

Risque de suffoquer Enlever les portes de votre vieux réfrigérateur. Le non-respect de cette instruction peut causer un décès ou des lésions cérébrales.

Avertissement

Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure. Déplacement de votre réfrigérateur : Votre réfrigérateur est lourd. Lors du déplacement du réfrigérateur pour le nettoyage ou le service, veiller à protéger l le plancher. Toujours tirer le réfrigérateur tout droit lors du déplacement. Ne pas incliner le réfrigérateur d’un côté ou de l’autre ni le “faire marcher” en essayant de le déplacer car le plancher pourrait être endommagé. Importants renseignements à savoir au sujet des tablettes et des couvercles en verre : Ne pas nettoyer les tablettes ou couvercles en verre avec de l’eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Pour votre protection, le verre trempé est conçu pour éclater en d’innombrables pièces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Un soin spécial s’impose lors de leur déplacement pour éviter l’impact d’une chute.

32 Exigences d'emplacement Pour obtenir une aération appropriée pour votre réfrigérateur, laisser un espace de ¹⁄₂" (1,25 cm) de chaque côté et au sommet. Si vous installez votre réfrigérateur près d'un mur fixe, laisser un minimum de 2" (5,08 cm) de chaque côté (selon le modèle) pour permettre à la porte de s'ouvrir sans obstruction. Si votre réfrigérateur comporte une machine à glaçons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les connexions des conduits d'eau. REMARQUE : Il est recommandé de ne pas installer le réfrigérateur près d'un four, d'un radiateur ou de toute autre source de chaleur. Ne pas installer le réfrigérateur dans un endroit où la température baissera au-dessous de 55°F (13°C). Spécifications électriques Avant de placer le réfrigérateur à son emplacement final, il est important de vous assurer d'avoir la connexion électrique appropriée. Méthode recommandée de mise à la terre Une source d'alimentation de 115 volts, 60 Hz, type 15 ou 20 ampères CA seulement, protégée par fusible et adéquatement mise à la terre, est nécessaire. Il est recommandé d'utiliser un circuit distinct pour alimenter uniquement votre réfrigérateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l'aide d'un commutateur. Ne pas utiliser un câble de rallonge. REMARQUE : Avant d'exécuter tout type d'installation, nettoyage ou remplacement d'une ampoule d'éclairage, tourner la commande (réglage du thermostat, du réfrigérateur ou du congélateur selon le modèle) à OFF (arrêt) et déconnecter ensuite le réfrigérateur de la source d'alimentation électrique. Lorsque vous avez terminé, reconnecter le réfrigérateur à la source d'alimentation électrique et tourner de nouveau la commande (réglage du thermostat, du réfrigérateur ou du congélateur selon le modèle) au réglage désiré. Spécifications de l’alimentation en eau Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outillage Requis :

REMARQUE : Votre marchand de réfrigérateurs présente une trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄" (6,35 mm), un raccord et un tube en cuivre. Avant l’achat, s’assurer que le robinet d’arrêt à étrier est conforme à vos codes locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier de ³⁄₁₆" (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau et cause une obstruction plus facilement.

Important :

I

Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie.

I

Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer les tubes en cuivre seulement à des endroits où la température se maintient au-dessus du point de congélation. Risque d'explosion Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur. Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

Avertissement

1/2" (1,25 cm) 2" (5,08 cm)

I

Tournevis à lame plate

I

Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou deux clés à molette réglables

I

Tourne-écrou de ¹⁄₄"

I

Foret de ¹⁄₄"

I

Perceuse manuelle ou électrique (convenablement reliée à la terre)

Avertissement

Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

33 Pression de l'eau Une alimentation en eau froide avec une pression entre 30 et 120 lb/po2 (207 - 827 kPa) est nécessaire pour faire fonctionner le distributeur d'eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé. Alimentation en eau par osmose inverse IMPORTANT : La pression de l'alimentation en eau entre le système d'osmose inverse et la valve d'arrivée d'eau du réfrigérateur doit être entre 30 et 120 lb/po² (276 à 414 kPa). Si un système de purification de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60 lb/po² (276 à 414 kPa). Si la pression de l'eau au système d'osmose inverse est inférieure à 40 à 60 lb/po2 (276 à 414 kPa) :

I

Vérifier pour voir si le filtre à sédiment du système d'osmose inverse est bloqué et le remplacer si nécessaire.

I

Laisser le réservoir du système d'osmose inverse se remplir après une utilisation intense.

I

Si votre réfrigérateur a une cartouche de filtre à eau, celle-ci peut réduire encore plus la pression de l'eau lorsqu'elle est utilisée avec un système d'osmose inverse. Retirer la cartouche du filtre à eau. Voir “Système de filtration d'eau”. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé. Raccordement de la canalisation d’eau Lire toutes les instructions avant de commencer. IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit raccordé à la canalisation d’eau, placer la commande de la machine à glaçons à la position OFF (arrêt). Raccordement à une canalisation d’eau

Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

FERMER le robinet principal d’arrivée d’eau. OUVRIR le

robinet de puisage le plus proche pendant une période suffisante pour que la canalisation d’eau se vide.

Trouver une canalisation d’eau froide verticale de

¹⁄₂" (12,7 mm) à 1¹⁄₄" (3,18 cm) près du réfrigérateur.

Important :

I

S'assurer qu'il s'agit d'une canalisation d'eau froide.

I

Un conduit horizontal fonctionnera, mais percer par le dessus de la canalisation et non pas par le dessous. Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci empêche également les sédiments qu’on trouve normalement dans l’eau de s’accumuler dans le robinet d’arrêt.

Pour déterminer la longueur du tube en cuivre requise, il faut

mesurer la distance entre le point de connexion inférieur gauche à l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le déplacement du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d’équerre aux deux extrémités.

À l’aide d’une perceuse électrique reliée à la terre, percer un

trou de ¹⁄₄" (6,35 mm) dans le tuyau de canalisation d’eau froide choisie.

Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la

bride de prise en charge. Vérifier que le raccord du robinet est bien engagé dans le trou de ¹⁄₄" (6,35 cm) percé dans la canalisation et que la rondelle d’étanchéité est placée sous la bride de prise en charge. Serrer l’écrou de serrage. Serrer lentement et uniformément les vis fixant la bride de prise en charge sur le tuyau afin d'assurer l'étanchéité de la rondelle. Ne pas serrer excessivement car ceci pourrait provoquer l’écrasement du tube en cuivre.

Enfiler l’écrou et la bague de compression sur le tube en

cuivre comme on le voit sur l’illustration. Insérer l’extrémité du tube aussi loin que possible dans l’ouverture de sortie du robinet. Visser l’écrou de compression sur le raccord de sortie avec une clé à molette. Ne pas serrer excessivement.

Placer le bout libre du tube dans un contenant ou évier et

OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau s’écouler par le tube jusqu’à ce que l’eau soit limpide. FERMER le robinet principal d’arrivée d’eau. Enrouler le tube en cuivre. Raccordement au réfrigérateur Style 1

Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

Enlever et jeter le ruban d’expédition et le bouchon en nylon

noir du serpentin gris pour l'eau à l’arrière du réfrigérateur.

Si le tuyau gris fourni avec le réfrigérateur n'est pas assez

long, un raccord de ¹⁄₄" x ¹⁄₄" (6,35 mm x 6,35 mm) est nécessaire pour connecter le conduit pour l'eau à une canalisation d'eau existante de la maison. Enfiler l’écrou dans le joint à l’extrémité du tube de cuivre. REMARQUE : Serrer l’écrou à la main. Ensuite le serrer avec une clé deux tours de plus. Ne pas serrer excessivement.

OUVRIR le robinet d’arrêt.

Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent. A. Canalisation d’eau froide B. Bride de prise en charge C. Tube en cuivre D. Écrou de compression E. Bague de compression F. Robinet d’arrêt G. Écrou de serrage A. Conduit vers le réfrigérateur B. Écrou (fourni) C. Renflement D. Raccord (fourni) E. Virole (à acheter) F. Écrou (à acheter) G.Canalisation d'eau du domicile

A

B

C

D

E

F

G

A

B

C

D

E

F

G

34 Style 2

Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

Enlever et jeter le ruban d’expédition et le bouchon en nylon

noir du serpentin gris pour l'eau à l’arrière du réfrigérateur.

Enfiler l’écrou fourni dans le robinet d’eau comme dans

l’illustration. REMARQUE : Serrer l’écrou à la main. Ensuite, le serrer avec une clé deux tours de plus. Ne pas serrer excessivement.

OUVRIR le robinet d’arrêt.

Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent. Achever l’installation

Brancher sur une prise à 3 alvéoles reliée à la terre.

Vider le système d’eau. Voir “Distributeurs d'eau et de

glaçons”. REMARQUE : Une période d’attente allant jusqu’à 24 heures peut être nécessaire avant que l’appareil commence à produire des glaçons.

Utilisation Du Réfrigérateur

Utilisation des commandes Pour votre commodité, les commandes du réfrigérateur sont préréglées à l’usine. Lors de l’installation initiale du réfrigérateur, s’assurer que les commandes sont encore préréglées. La commande du réfrigérateur et celle du congélateur devraient toutes les deux se trouver aux “réglages moyens”.

Important :

I

Votre produit ne se refroidira pas si la commande du réfrigérateur se trouve à OFF.

I

La commande du réfrigérateur règle la température du compartiment de réfrigération. La commande du congélateur règle la température du compartiment de congélation. Les réglages sur les chiffres élevés rendent le compartiment plus froid. Les réglages sur les chiffres inférieurs rendent la température moins froide.

I

Attendre 24 heures avant de mettre des aliments au réfrigérateur. Si l'on ajoute des aliments avant que le réfrigérateur ait refroidi complètement, les aliments peuvent se gâter.

Appuyer sur le bouton de commande situé sur le côté de la

boîte de commande et relâcher.

La commande remontera. Tourner la commande au réglage

désiré.

Enfoncer la commande pour la verrouiller en place.

REMARQUE : Tourner les commandes du réfrigérateur et du congélateur à un réglage plus élevé (plus froid) que le réglage recommandé ne refroidira pas les compartiments plus rapidement. Ajustement des commandes Donner au réfrigérateur le temps de refroidir complètement avant d'y ajouter des aliments. Il est préférable d'attendre 24 heures avant de placer les aliments au réfrigérateur. Les réglages indiqués dans la section précédente devraient être corrects pour l’utilisation normale du réfrigérateur domestique. Les réglages sont faits correctement lorsque le lait ou le jus est aussi froid que vous l'aimez et lorsque la crème glacée est ferme. S’il est nécessaire d’ajuster les températures dans le réfrigérateur ou congélateur, utiliser les réglages indiqués dans le tableau ci- dessous comme guide. Attendre au moins 24 heures entre les ajustements. A. Renflement B. Écrou (fourni)

A

B

Avertissement

Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Condition/Raison :

Ajustement :

RÉFRIGÉRATEUR trop tiède Régler la commande du RÉFRIGÉRATEUR à un degré plus haut CONGÉLATEUR trop tiède/trop peu de glaçons Régler la commande du CONGÉLATEUR à un degré plus haut RÉFRIGÉRATEUR trop froid Régler la commande du RÉFRIGÉRATEUR à un degré plus bas CONGÉLATEUR trop froid Régler la commande du CONGÉLATEUR à un degré plus bas

35 Commande de température du tiroir convertible La commande peut être ajustée pour bien refroidir les viandes ou les légumes. L'air à l'intérieur du contenant est refroidi pour empêcher les “petits espaces” de congélation et peut être réglé pour garder les viandes aux températures d'entreposage de 28° à 32°F (de -2° à 0°C) recommandées par l'Office national du bétail et des viandes. La commande du tiroir convertible à légumes/ viande est préréglée au réglage le plus bas pour la viande. Pour conserver la viande : Régler la commande à un des trois réglages MEAT (viande) pour conserver la viande à la température idéale. Pour conserver les légumes : Régler la commande à VEG (légumes) pour conserver les légumes à la température idéale. REMARQUE : Si les aliments commencent à congeler, déplacer la commande vers la gauche (moins froid). Ne pas oublier d'attendre 24 heures entre les ajustements. Réglage de l'humidité dans le bac à légumes (sur certains modèles) On peut contrôler le degré d'humidité dans le bac à légumes étanche. La commande peut être ajustée à n'importe quel réglage entre LOW et HIGH. LOW (bas)(ouvert) pour une meilleure conservation des fruits et des légumes à pelures. HIGH (élevé)(fermé) pour une meilleure conservation des légumes frais et à feuilles. Compartiment fraîcheur (sur certains modèles) De l'air froid du congélateur passe directement au compartiment de la porte sous les évents. REMARQUE : Le compartiment à produits laitiers et le porte- canettes ne sont pas associés à la caractéristique Compartiment fraîcheur. Commande du compartiment fraîcheur La commande du compartiment fraîcheur se trouve sur le côté gauche du compartiment du réfrigérateur.

I

Tourner la commande dans le sens horaire (vers la droite) pour diminuer la circulation d'air froid dans le compartiment et le rendre ainsi moins froid.

I

Tourner la commande dans le sens antihoraire (vers la gauche) pour augmenter la circulation d'air froid dans le compartiment et le rendre ainsi plus froid. Distributeurs d'eau et de glaçons (sur certains modèles) Selon votre modèle, les distributeurs d'eau et de glaçons peuvent comporter une ou plusieurs des caractéristiques suivantes : un robinet rotatif pour le distributeur d'eau et un plateau coulissant, une lampe spéciale qui s'allume à l'occasion de l'utilisation du distributeur, ou une option de verrouillage pour éviter une distribution non intentionnelle.

Remarques :

I

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système.

I

Si le modèle comporte un système de filtre dans la grille de la base, s'assurer que le filtre de la grille de la base est correctement installé.

I

Le système de distribution ne fonctionne pas lorsque la porte du congélateur est ouverte.

I

Après avoir branché le réfrigérateur à l'alimentation en eau, vidanger le système d'eau en laissant s'écouler l'eau dans un récipient robuste pour puiser et jeter 1,5 gal. (5,4 L) ou pendant environ 3 minutes après le commencement de l'écoulement. Le processus de purge nettoie le circuit d'eau et aide à dégager l'air des conduits. Pendant l'évacuation de l'air, l'eau peut gicler du distributeur.

I

Attendre plusieurs heures pour que le réfrigérateur se refroidisse et refroidisse l'eau.

I

Accorder 24 heures pour produire la première quantité de glaçons. Jeter les trois premières quantités de glaçons produites. Le distributeur d'eau IMPORTANT : Puiser une quantité suffisante d'eau chaque semaine pour maintenir un approvisionnement frais. Distribution d'eau :

Appuyer un verre robuste contre la plaque du distributeur

d'eau OU placer le verre sous le distributeur d'eau et appuyer sur le bouton WATER (eau). REMARQUE : Pendant le puisage de l'eau et les 5 secondes suivant l'arrêt de la distribution, l'affichage numérique indique la quantité d'eau distribuée. L'unité utilisée par défaut est l'once. Pour passer aux tasses ou aux litres, appuyer sur le bouton UNITS (unités) avant la distribution.

Retirer le verre OU relâcher le bouton pour arrêter la

distribution. A. Commande du compartiment fraîcheur

A

36 Robinet rotatif et plateau coulissant (sur certains modèles) Le distributeur peut comporter dans sa partie inférieure un robinet d'eau rotatif et un petit plateau coulissant.

I

Le robinet peut effectuer une rotation jusqu'à 180° pour permettre une distribution facile dans de grands récipients. Le faire tourner en appuyant sur le bouton PUSH HERE (appuyer ici), situé sur le côté droit du robinet - voir l'illustration. REMARQUE : En cas d'utilisation du distributeur avec le robinet tourné, ne pas utiliser la plaque du distributeur d'eau. Utiliser exclusivement le bouton WATER pour la distribution. La distribution effectuée au moyen d'un récipient appuyé contre la plaque du distributeur d'eau peut occasionner un renversement accidentel.

I

Le plateau peut être tiré de 2" (5,08 cm) à l'extérieur pour mieux soutenir un grand récipient. Il est conçu pour récupérer les légers renversements et permettre un nettoyage facile. Il n'y a pas de conduit d'écoulement dans le plateau. REMARQUE : Le plateau peut être enlevé du distributeur et transporté jusqu’à l'évier pour être vidé ou nettoyé. Tirer le plateau jusqu'à la butée pour le sortir, puis soulever doucement l'arrière du plateau et le faire glisser pour le sortir complètement. Le distributeur de glaçons La glace tombe du bac d'entreposage de la machine à glaçons dans le congélateur lorsqu'on appuie sur la plaque du distributeur. Le système de distribution ne fonctionne pas lorsque la porte du congélateur est ouverte. Pour éteindre la machine à glaçons, voir “Machine à glaçons et bac d'entreposage”. Avant toute distribution de glace, sélectionner le type de glace préféré avec le bouton CUBED (glaçons) ou CRUSHED (glace concassée). Pour de la glace concassée, les glaçons sont concassés avant d'être distribués. Cette action peut causer un court délai lors de la distribution de glace concassée. Le bruit du broyeur de glaçons est normal et la dimension des morceaux de glace peut varier. Lorsqu'on passe du mode glace concassée au mode glaçons, quelques onces de glace concassée sont distribuées avec les premiers glaçons. Distribution de glace :

Si le bac d’entreposage de glaçons est situé dans la porte,

retirer l’écran protecteur temporaire situé sous le bac. Voir “Machine à glaçons et bac d’entreposage”.

Appuyer sur le bouton approprié pour sélectionner le type de

glace désiré.

Appuyer un verre robuste contre la plaque du distributeur de

glaçons. Tenir le verre près de l'ouverture du distributeur pour que les glaçons ne tombent pas à côté du verre. IMPORTANT : Il n'est pas nécessaire d'exercer une pression importante sur la plaque pour activer le distributeur de glaçons. Une pression forte ne donne pas une distribution plus rapide de glaçons ou des quantités plus grandes.

Retirer le verre pour arrêter la distribution.

REMARQUE : La distribution de glaçons peut se poursuivre pendant 10 secondes après que le verre a été éloigné de la plaque. Le distributeur peut continuer à faire du bruit pendant quelques secondes après la distribution. La lampe du distributeur (sur certains modèles) Lorsqu'on utilise le distributeur, la lampe s'allume automatiquement. Pour avoir la lampe allumée en permanence, sélectionner ON (marche) ou NIGHT LIGHT (veilleuse). ON (marche) : Appuyer sur LIGHT (lumière) pour allumer la lampe du distributeur. NIGHT LIGHT (veilleuse) : Appuyer sur LIGHT une deuxième fois pour sélectionner le mode Night Light. La lumière du distributeur s'ajustera automatiquement pour éclairer plus ou moins en fonction de la clarté de la pièce. OFF (arrêt) : Appuyer sur LIGHT une troisième fois pour éteindre la lampe du distributeur. Les lampes du distributeur sont des DEL qui ne peuvent pas être remplacées. Si les lampes du distributeur ne fonctionnent pas, s'assurer que le détecteur de lumière n'est pas bloqué (en mode Night Light). Voir la section “Dépannage” pour plus d'informations. Le verrouillage du distributeur (sur certains modèles) Le distributeur peut être arrêté pour un nettoyage facile ou pour empêcher la distribution involontaire par de jeunes enfants ou les animaux de compagnie. REMARQUE : La fonction de verrouillage n’interrompt pas l'alimentation électrique de l'appareil, de la machine à glaçons ou de la lampe du distributeur. Elle sert simplement à désactiver les distributeurs de glaçons et d'eau. Pour éteindre la machine à glaçons, voir “Machine à glaçons et bac d'entreposage”.

I

Appuyer sur LOCKOUT (verrouillage) pendant 3 secondes pour verrouiller le distributeur.

I

Appuyer à nouveau sur LOCKOUT pour déverrouiller le distributeur. A. Robinet tourné à 180° B. Plateau coulissant

A

B

Risque de coupure Utiliser un verre robuste pour prendre des glaçons. Le non-respect de cette instruction peut causer des coupures.

Avertissement

37 Machine à glaçons et bac d'entreposage Mise en marche/arrêt de la machine à glaçons Style 1 : Le commutateur On/Off (marche/arrêt) se trouve dans la partie supérieure droite du compartiment de congélation.

I

Pour mettre en marche la machine à glaçons, glisser la commande à la position ON (à gauche).

I

Pour un arrêt manuel, glisser la commande à la position OFF (à droite). Style 2 : Le commutateur On/Off (marche/arrêt) se trouve sur la machine à glaçons, derrière la porte du couvercle de la machine à glaçons.

I

Pour mettre en marche la machine à glaçons, tourner le commutateur à la position ON (en haut).

I

Pour un arrêt manuel, tourner le commutateur à la position OFF (en bas). REMARQUE : La machine à glaçons s'arrête automatiquement. Les détecteurs de la machine à glaçons arrêtent automatiquement la production de glaçons lorsque le bac d'entreposage est plein ou que la porte du congélateur est ouverte, mais la commande reste à la position ON (marche).

À Noter :

I

Accorder 24 heures pour produire la première quantité de glaçons. Jeter les trois premières quantités de glaçons produites.

I

La qualité de vos glaçons sera seulement aussi bonne que la qualité de l'eau fournie à votre machine à glaçons. Éviter de brancher la machine à glaçons à un approvisionnement d'eau adoucie. Les produits chimiques adoucisseurs d'eau (tels que le sel) peuvent endommager des pièces de la machine à glaçons et causer une piètre qualité des glaçons. Si une alimentation d'eau adoucie ne peut pas être évitée, s'assurer que l'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu.

I

Ne pas utiliser un objet pointu pour briser les glaçons dans le bac ou le seau. Cette action peut endommager le récipient à glaçons et le mécanisme du distributeur.

I

Ne pas garder quoi que ce soit sur le dessus ou dans la machine à glaçons ou dans le bac d'entreposage. Pour retirer et réinstaller le bac d'entreposage de glaçons

Tenir la base du bac d'entreposage à deux mains et appuyer

sur le bouton pour dégager et sortir le bac. REMARQUE : Il n'est pas nécessaire de tourner la commande de la machine à glaçons à la position OFF lorsqu'on enlève le bac d'entreposage. Le couvercle du détecteur (“porte à clapet”) sur la paroi gauche du congélateur interrompt la production de glaçons lorsque la porte est ouverte ou que le bac d'entreposage a été enlevé.

Réinstaller le bac d'entreposage sur la porte et appuyer vers le

bas pour s'assurer qu'il est bien en place. Système de filtration de l'eau REMARQUE : Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. Témoin lumineux de l'état du filtre à eau (sur certains modèles) Le témoin lumineux de l'état du filtre vous aidera à savoir quand changer le filtre à eau. Le témoin lumineux passera du vert au jaune. Ceci indique qu'il est presque temps de changer le filtre. Il est recommandé de remplacer le filtre lorsque le témoin lumineux de l'état du filtre passe au rouge OU lorsque le débit d'eau à votre distributeur ou à la machine à glaçons diminue de façon marquée. Après avoir changé le filtre, régler de nouveau le témoin lumineux de l'état du filtre en appuyant sur le bouton FILTER RESET (réinitialisation du filtre). Le témoin lumineux de l'état du filtre passera du rouge au vert dès que le système sera réinitialisé. Filtre à eau sans indicateur lumineux (sur certains modèles) Si votre réfrigérateur n'est pas muni du témoin lumineux de l'état du filtre à eau, vous devez changer le filtre à eau tous les 6 mois selon l'utilisation. Si le débit d'eau au distributeur d'eau ou à la machine à glaçons diminue de façon marquée avant que 6 mois ne se soient écoulés, remplacer le filtre à eau plus souvent. Remplacement du filtre à eau

Appuyer sur le bouton d'éjection pour libérer le filtre de la grille

de la base.

Tirer sur le filtre tout droit vers l'extérieur.

Tourner le couvercle dans le sens antihoraire pour l'enlever du

filtre. IMPORTANT : Ne pas jeter le couvercle. Il fait partie de votre réfrigérateur. Conserver le couvercle pour l'utiliser avec le filtre de rechange.

Aligner l'arête sur le couvercle avec la flèche sur le nouveau

filtre et tourner le couvercle jusqu'à ce qu'il s'enclenche en place. REMARQUE : Il est possible de faire fonctionner le distributeur sans utiliser de filtre. L'eau ne sera pas filtrée. Simplement insérer le couvercle tout droit dans la grille de la base et le tourner jusqu'à ce qu'il soit bien en place.

Enlever les couvercles protecteurs des anneaux d'étanchéité.

S'assurer que les anneaux d'étanchéité sont toujours en place une fois que les couvercles sont retirés.

Enfoncer le filtre dans la grille de la base. Le bouton d'éjection

ressortira lorsque le filtre sera complètement engagé.

Vidanger le système de distribution d'eau. Voir “Distributeurs

d'eau et de glaçons”.

38

Entretien Du Réfrigérateur

Nettoyage Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux sections au moins une fois par mois pour empêcher une accumulation d'odeurs. Essuyer les renversements immédiatement. IMPORTANT : Comme l’air circule entre les deux sections, toutes les odeurs formées dans une section seront transférées à l’autre. Vous devez nettoyer à fond les deux sections pour éliminer les odeurs. Pour empêcher le transfert d’odeurs et l’assèchement des aliments, envelopper ou recouvrir hermétiquement les aliments. Nettoyage de votre réfrigérateur : REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, eau de Javel ou nettoyants contenant du pétrole sur les pièces en plastique, les garnitures intérieures et de portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage abrasifs.

Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

Laver à la main, rincer et sécher les pièces amovibles et les

surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.

Laver les surfaces extérieures en acier inoxydable ou en métal

peint avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.

Le condenseur n'a pas besoin d'être nettoyé souvent dans

des conditions de fonctionnement normales. Si l'environnement est particulièrement graisseux, poussiéreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les deux ou trois mois pour assurer une efficacité maximum. Si vous avez besoin de nettoyer le condenseur :

I

Retirer la grille de la base.

I

Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant du condenseur.

I

Replacer la grille de la base lorsqu’on a terminé.

Brancher le réfrigérateur ou reconnecter la source de courant

électrique. Remplacement des ampoules d’éclairage REMARQUE : Votre réfrigérateur ne pourra pas accommoder toutes les ampoules pour les appareils ménagers. S’assurer de faire le remplacement par une ampoule de grosseur, de forme et de puissance semblables. Les ampoules de remplacement sont disponibles chez votre marchand.

I

Les lampes du distributeur sont des DEL qui ne peuvent pas être remplacées.

I

Toutes les autres lampes demandent une ampoule d’appareil ménager de 40 watts.

Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

Enlever le protecteur d’ampoule s’il y a lieu.

REMARQUE : Pour nettoyer le protecteur d’ampoule, le laver à l’eau tiède et avec un détergent liquide. Bien rincer et sécher le protecteur d’ampoule.

Enlever l’ampoule d’éclairage et la remplacer par une de

même taille, forme et puissance.

Replacer le protecteur d’ampoule s'il y a lieu.

Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Avertissement

Risque d'explosion Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

39

Dépannage

Essayer les solutions suggérées ici d'abord afin d'éviter le coût d'une visite de service non nécessaire. Fonctionnement du réfrigérateur Le réfrigérateur ne fonctionne pas

I

Le cordon d'alimentation électrique est-il débranché? Brancher sur une prise à 3 alvéoles reliée à la terre.

I

La prise électrique fonctionne-t-elle? Brancher une lampe pour voir si la prise fonctionne.

I

Un fusible est-il grillé ou un disjoncteur s'est-il déclenché? Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.

I

Les réglages sont-ils sur ON (marche)? S'assurer que les commandes du réfrigérateur sont sur ON (marche). Voir “Utilisation des commandes”.

I

S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le réfrigérateur se refroidisse complètement. REMARQUE : Le fait d'ajuster les commandes de température sur le réglage le plus froid ne refroidira pas le compartiment plus rapidement. Le moteur semble fonctionner excessivement Il se peut que votre nouveau réfrigérateur fonctionne plus longtemps que l'ancien grâce à son compresseur à haute efficacité et ses ventilateurs. L'appareil peut fonctionner plus longtemps encore si la température de la pièce est chaude, si une importante quantité de nourriture y est ajoutée, si les portes sont fréquemment ouvertes ou si elles ont été laissées ouvertes. Le réfrigérateur est bruyant Le bruit des réfrigérateurs a été réduit au cours des années. Du fait de cette réduction, il est possible d'entendre des bruits intermittents venant de votre nouveau réfrigérateur qui n'avaient pas été décelés avec votre ancien modèle. Voici une liste des sons normaux accompagnés d'une explication.

I

Bourdonnement - entendu lorsque le robinet d'arrivée d'eau s'ouvre pour remplir la machine à glaçons

I

Pulsation - les ventilateurs/le compresseur se règlent afin d'optimiser la performance

I

Sifflement/cliquetis - écoulement de liquide réfrigérant, mouvement des conduites d'eau ou d'objets posés sur le dessus du réfrigérateur

I

Grésillement/gargouillement - de l'eau tombe sur l'élément de chauffage durant le programme de dégivrage

I

Bruit d'éclatement - contraction/expansion des parois internes, particulièrement lors du refroidissement initial

I

Bruit d'écoulement d'eau - peut être entendu lorsque la glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage

I

Grincement/craquement - se produit lorsque la glace est éjectée du moule à glaçons Les portes ne ferment pas complètement

I

La porte est-elle bloquée en position ouverte? Déplacer les emballages d'aliments pour libérer la porte.

I

Un compartiment ou une tablette bloquent-ils le passage? Replacer le compartiment ou la tablette en position correcte. Les portes sont difficiles à ouvrir Les joints collent-ils ou sont-ils sales? Nettoyer les joints au savon doux et à l'eau tiède. Les ampoules ne fonctionnent pas

I

Une ampoule est-elle desserrée dans la douille ou grillée? Voir “Remplacement des ampoules”.

I

La lumière du distributeur est-elle réglée à ON (allumée)? La lumière du distributeur fonctionne seulement lorsqu'on a appuyé sur les leviers. Si on désire que la lumière du distributeur reste allumée en permanence, régler la lumière du distributeur à ON (allumée), NIGHT LIGHT (veilleuse) ou AUTO. Voir “Distributeurs d'eau et de glaçons”.

I

La lumière du distributeur est-elle réglée à NIGHT LIGHT (veilleuse) ou AUTO? Si le distributeur est réglé au mode NIGHT LIGHT (veilleuse) ou AUTO, s'assurer que le détecteur de la lumière du distributeur n'est pas bloqué. Voir “Distributeurs d'eau et de glaçons”.

Avertissement

Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Avertissement

Risque d'explosion Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

40 Température et humidité La température est trop élevée

I

S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le réfrigérateur se refroidisse complètement.

I

Porte(s) ouverte(s) souvent ou laissée(s) ouverte(s)? Ceci permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées.

I

Une importante quantité d'aliments a-t-elle été ajoutée? Accorder quelques heures pour que le réfrigérateur revienne à sa température normale.

I

Les réglages sont-ils corrects pour les conditions existantes? Ajuster les commandes un cran plus froid. Vérifier la température au bout de 24 heures. Voir “Utilisation des commandes”. Il existe une accumulation d'humidité à l'intérieur REMARQUE : Une certaine accumulation d'humidité est normale.

I

La pièce est-elle humide? Ceci contribue à l'accumulation de l'humidité.

I

Porte(s) ouverte(s) souvent ou laissée(s) ouverte(s)? Ceci permet à l'air humide de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées. Glaçons et eau La machine à glaçons ne produit pas ou pas suffisamment de glaçons

I

Le réfrigérateur est-il connecté à l'alimentation en eau et le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.

I

La canalisation de la source d'eau du domicile comporte- t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau.

I

La machine à glaçons est-elle allumée? S'assurer que le bras de commande en broche ou l'interrupteur (selon le modèle) est en position ON.

I

S'agit-il d'une nouvelle installation? Attendre 24 heures après l'installation pour le commencement de la production de glaçons. Attendre 72 heures pour la production complète de glaçons.

I

Une grande quantité de glaçons vient-elle d'être enlevée? Attendre 24 heures pour que la machine à glaçons produise plus de glaçons.

I

Un glaçon est-il coincé dans le bras éjecteur? Enlever le glaçon du bras éjecteur avec un ustensile en plastique.

I

Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau” soit dans les instructions d'installation soit dans le Guide d'utilisation et d'entretien. Les glaçons sont creux ou petits REMARQUE : Cela indique une faible pression de l'eau.

I

La valve de la canalisation d'eau n'est-elle pas complètement ouverte? Ouvrir la valve d'eau complètement.

I

La canalisation de la source d'eau du domicile comporte- t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau.

I

Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.

I

Reste-t-il des questions concernant la pression de l'eau? Appeler un plombier agréé et qualifié. Goût, odeur ou couleur grise des glaçons

I

Les raccords de plomberie sont-ils neufs? Des raccords de plomberie neufs peuvent causer une décoloration et un mauvais goût des glaçons.

I

Les glaçons ont-ils été gardés trop longtemps? Jeter les glaçons. Laver le compartiment à glaçons. Accorder 24 heures pour la fabrication de nouveaux glaçons.

I

Y a-t-il un transfert d'odeurs de nourriture? Utiliser des emballages étanches à l'air et à l'humidité pour conserver les aliments.

I

L'eau contient-elle des minéraux (tels que le soufre)? L'installation d'un filtre peut être requise afin d'enlever les minéraux.

I

Y-a-t-il un filtre à eau installé sur le réfrigérateur? Une décoloration grise ou foncée de la glace indique que le système de filtration de l'eau a besoin d'un rinçage additionnel.

41 Le distributeur de glaçons ne fonctionne pas correctement

I

Si le bac d’entreposage de glaçons est situé dans la porte, retirer l’écran protecteur temporaire situé sous le bac. Voir “Machine à glaçons et bac d’entreposage”.

I

Porte du congélateur complètement fermée? Bien fermer la porte. Si elle ne ferme pas complètement, voir “Les portes ne ferment pas complètement”.

I

Le bac à glaçons est-il bien installé? S'assurer que le bac à glaçons est fermement en place.

I

S'agit-il d'une nouvelle installation? Attendre 24 heures après l'installation pour le commencement de la production de glaçons. Attendre 72 heures pour le commencement de la production complète de glaçons.

I

Glaçons coincés dans la chute de distribution? Utiliser un ustensile en plastique pour dégager la chute.

I

Les mauvais glaçons ont-ils été ajoutés au bac? Utiliser seulement des cubes produits par la machine à glaçons courante.

I

La glace a-t-elle fondu autour de la tige (spirale en métal) dans le bac à glaçons? Vider les glaçons et nettoyer le bac complètement.

I

Le distributeur de glaçons se bloque-t-il lorsqu'il distribue de la glace “concassée”? Changer le réglage “crushed” (glace concassée) pour le réglage “cubed” (glaçons). Si les glaçons sont correctement distribués, abaisser le bouton “crushed” pour obtenir de la glace concassée et reprendre la distribution.

I

Le bras de distribution a-t-il été retenu trop longtemps? Les glaçons cesseront d'être distribués lorsque le bras est retenu trop longtemps. Attendre 3 minutes pour que le moteur du distributeur soit réglé de nouveau avant d'être utilisé. Le distributeur d'eau ne fonctionne pas correctement

I

Porte du congélateur complètement fermée? Bien fermer la porte. Si elle ne ferme pas complètement, voir “Les portes ne ferment pas complètement”.

I

Le réfrigérateur est-il connecté à l'alimentation en eau et le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.

I

La pression de l'eau est-elle inférieure à 30 lb/po² (207 kPa)? La pression de l'eau du domicile détermine l'écoulement d'eau du distributeur. Voir “Spécifications de l'alimentation en eau”.

I

Déformation du conduit de canalisation d'eau du domicile? Redresser la canalisation d'eau.

I

S'agit-il d'une nouvelle installation? Rincer et remplir le système de distribution d'eau.

I

Un filtre à eau est-il installé sur le réfrigérateur? Le filtre peut être obstrué ou installé incorrectement.

I

Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Voir “Spécifications de l'alimentation en eau” soit dans les instructions d'installation soit dans le Guide d'utilisation et d'entretien. De l'eau suinte du distributeur REMARQUE : Il est normal de constater une ou deux gouttes d'eau après la distribution d'eau.

I

Le verre n'a pas été maintenu sous le distributeur assez longtemps? Maintenir le verre sous le distributeur 2 à 3 secondes après avoir relâché le levier du distributeur.

I

S'agit-il d'une nouvelle installation? Vidanger le système de distribution d'eau. Voir “Distributeurs d'eau et de glaçons”.

I

Le filtre à eau a-t-il été récemment changé? Vidanger le système de distribution d'eau. Voir “Distributeurs d'eau et de glaçons”. L'eau du distributeur n'est pas assez froide REMARQUE : L'eau du distributeur est refroidie à seulement 50°F

(10°C).

I

S'agit-il d'une nouvelle installation? Attendre 24 heures après l'installation pour que l'alimentation d'eau refroidisse complètement.

I

Une grande quantité d'eau a-t-elle récemment été distribuée? Attendre 24 heures pour que l'alimentation d'eau refroidisse complètement.

I

N'a-t-on pas récemment distribué de l'eau? Le premier verre d'eau peut ne pas être froid. Jeter le premier verre d'eau.

I

Le réfrigérateur est-il branché à l'arrivée d'eau froide? S'assurer que le réfrigérateur est branché à l'arrivée d'eau froide. Voir “Spécifications de l'alimentation en eau”. Risque de coupure Utiliser un verre robuste pour prendre des glaçons. Le non-respect de cette instruction peut causer des coupures.

Avertissement

42

Feuilles De Données Sur Le Produit

Système de filtration d'eau de la grille de la base Modèle T2WG2L/T2RFWG2 Capacité 200 gallons (758 litres) Modèle T2WG2/T2RFWG2 Capacité 200 gallons (758 litres) Ce produit a été testé selon les normes 42 et 53 NSF/ANSI pour la réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour l'eau qui quitte le système, tel que spécifié dans les normes 42 et 53 NSF/ANSI. Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,85 gpm (3,2 Lpm). Pression = 60 lb/po² (413,7 kPa). Temp. = 68°F à 71,6°F (20°C à 22°C).

I

Il est essentiel que les exigences de fonctionnement, d'entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annoncé.

I

Utiliser la cartouche de remplacement T2RFWG2, pièce n° 4396841. Au Canada, utiliser la cartouche de rechange T2RFWG2, pièce n° 4396841B. Prix au détail suggéré en 2006 de 39,99 $US/49,99 $CAN. Les prix sont sujets à modification sans préavis. Modèle T2WG2L : Lorsque le témoin lumineux de l'état du filtre passe du vert au jaune, commander un nouveau filtre. Lorsque le témoin lumineux de l'état du filtre passe du jaune au rouge, il est recommandé de remplacer le filtre. Modèle T2WG2 : Changer la cartouche du filtre à eau tous les 6 mois en fonction de l'utilisation. Si le débit d'eau au distributeur ou à la machine à glaçons diminue de façon marquée avant que 6 mois ne se soient écoulés, remplacer la cartouche du filtre à eau plus souvent.

I

Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Même si le test a été effectué dans des conditions de laboratoires standard, le rendement réel peut varier.

I

Le produit doit être utilisé pour l'eau froide seulement.

I

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système.

I

Consulter la section “Assistance ou service” pour obtenir le nom, l'adresse et le numéro de téléphone du fabricant.

I

Consulter la section “Garantie” pour voir la garantie limitée du fabricant. Directives d'application/Paramètres d'approvisionnement en eau Produit testé et certifié par NSF International en vertu de la norme NSF/ ANSI 42 (réduction du goût et de l'odeur du chlore, et particules de classe II*) et en vertu de la norme NSF/ANSI 53 (réduction de mercure, benzène, toxaphène, O-dichlorobenzène et carbofurane. Réd. de substances Effets esthétiques Critères de réduction NFS Affluent moyen Concentration dans l'eau à traiter Effluent maximal Effluent moyen % de réd. minimale % de réd. moyenne Chlore goût/odeur Particules (classe II*) réduction de 50 % réduction de 85 % 2,0182 mg/L 1333333 #/mL 2,0 mg/L ± 10 % Au moins 10 000 particules/mL 0,06 mg/L 6600 #/mL** 0,0536 mg/L 2325 #/mL 97,03 99,51 97,34 99,83 Réduction des contaminants Critères de réduction NFS Affluent moyen Concentration dans l'eau à traiter Effluent maximal Effluent moyen % de réd. minimale % de réd. moyenne Plomb : à pH 6,5*** Plomb : à pH 8,5*** 0,010 mg/L 0,010 mg/L 0,1533 mg/L 0,1400 mg/L 0,15 mg/L ± 10 % 0,15 mg/L ± 10 % 0,0005 mg/L 0,0007 mg/L 0,0005 mg/L 0,0006 mg/L 99,67 99,50 99,67 99,57 Mercure : à pH 6,5 Mercure : à pH 8,5 0,002 mg/L 0,002 mg/L 0,0058 mg/L 0,0059 mg/L 0,006 mg/L ± 10 % 0,006 mg/L ± 10 % 0,0002 mg/L 0,0005 mg/L 0,0002 mg/L 0,0003 mg/L 96,54 91,57 96,54 94,92 Benzène 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34 O-Dichlorobenzène 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63 Toxaphène 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 0,001 mg/L 93,33 93,33 Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00 Source d'eau Pression de l'eau Température de l'eau Débit nominal Collectivité ou puits 30 - 120 lb/po² (207 - 827 kPa)

33° - 100°F (0,6° - 37,8°C)

0,85 gpm (3,2 L/min) à 60 lb/po²

**

*** Classe II - taille des particules : 1 um à <5 um Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC). Conforme aux exigences de réduction du plomb de la norme NSF/ANSI 53 (testé par Pace Analytical Services, Inc.) ® NSF est une marque déposée de NSF International.

43 Système de filtration d'eau de la grille de la base Modèle T1WG2L/T2RFWG2 Capacité 200 gallons (758 litres) Modèle T1WG2/T2RFWG2 Capacité 200 gallons (758 litres) Ce produit a été testé selon les normes 42 et 53 NSF/ANSI pour la réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour l'eau qui quitte le système, tel que spécifié dans les normes 42 et 53 NSF/ANSI. Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa). Temp. = 68°F à 71,6°F (20°C à 22°C).

I

Il est essentiel que les exigences de fonctionnement, d'entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annoncé.

I

Utiliser la cartouche de rechange T2RFWG2, pièce n° 4396841. Au Canada, utiliser la cartouche de rechange T2RFWG2, pièce n° 4396841B. Prix suggéré au détail en 2006 de 39,99 $US/49,99 $CAN. Les prix sont sujets à modification sans préavis. Modèle T1WG2L : Lorsque le témoin lumineux de l'état du filtre passe du vert au jaune, commander un nouveau filtre. Lorsque le témoin lumineux de l'état du filtre passe du jaune au rouge, il est recommandé de remplacer le filtre. Modèle T1WG2 : Changer la cartouche du filtre à eau tous les 6 mois en fonction de l'utilisation. Si le débit d'eau au distributeur ou à la machine à glaçons diminue de façon marquée avant que 6 mois ne se soient écoulés, remplacer la cartouche du filtre à eau plus souvent.

I

Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Même si le test a été effectué dans des conditions de laboratoires standard, le rendement réel peut varier.

I

Le produit doit être utilisé pour l'eau froide seulement.

I

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système.

I

Consulter la section “Assistance ou service” pour obtenir le nom, l'adresse et le numéro de téléphone du fabricant.

I

Consulter la section “Garantie” pour la garantie limitée du fabricant. Directives d'application/Paramètres d'approvisionnement en eau Produit testé et certifié par NSF International en vertu de la norme NSF/ ANSI 42 (réduction du goût et de l'odeur du chlore, et particules de classe II*) et en vertu de la norme NSF/ANSI 53 (réduction de mercure, benzène, toxaphène, O-dichlorobenzène et carbofurane. Réd. de substances Effets esthétiques Critères de réduction NFS Affluent moyen Concentration dans l'eau à traiter Effluent maximal Effluent moyen % de réd. minimale % de réd. moyenne Chlore goût/odeur Particules (classe II*) réduction de 50 % réduction de 85 % 2,0182 mg/L 1333333 #/mL 2,0 mg/L ± 10 % Au moins 10 000 particules/mL 0,06 mg/L 6600 #/mL** 0,0536 mg/L 2325 #/mL 97,03 99,51 97,34 99,83 Réduction des contaminants Critères de réduction NFS Affluent moyen Concentration dans l'eau à traiter Effluent maximal Effluent moyen % de réd. minimale % de réd. moyenne Plomb : à pH 6,5*** Plomb : à pH 8,5*** 0,010 mg/L 0,010 mg/L 0,1533 mg/L 0,1400 mg/L 0,15 mg/L ± 10 % 0,15 mg/L ± 10 % 0,0005 mg/L 0,0007 mg/L 0,0005 mg/L 0,0006 mg/L 99,67 99,50 99,67 99,57 Mercure : à pH 6,5 Mercure : à pH 8,5 0,002 mg/L 0,002 mg/L 0,0058 mg/L 0,0059 mg/L 0,006 mg/L ± 10 % 0,006 mg/L ± 10 % 0,0002 mg/L 0,0005 mg/L 0,0002 mg/L 0,0003 mg/L 96,54 91,57 96,54 94,92 Benzène 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34 O-Dichlorobenzène 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63 Toxaphène 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 0,001 mg/L 93,33 93,33 Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00 Source d'eau Pression de l'eau Température de l'eau Débit nominal Collectivité ou puits 30 - 120 lb/po² (207 - 827 kPa)

33° - 100°F (0,6° - 37,8°C)

0,5 gpm (1,9 L/min) à 60 lb/po²

**

*** Classe II - taille des particules : 1 um à <5 um Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC). Conforme aux exigences de réduction du plomb de la norme NSF/ANSI 53 (testé par Pace Analytical Services, Inc.) ® NSF est une marque déposée de NSF International.

Garantie Des Gros Appareils Ménagers

Whirlpool Corporation

Garantie Limitée De Un An

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les pièces spécifiées par l'usine et la main-d'oeuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Whirlpool. Cette garantie limitée s’applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté.

Whirlpool Ne Prendra Pas En Charge

Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,

remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces

pièces consomptibles ne sont pas couvertes par la garantie.

Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.

Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Whirlpool.

Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.

Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.

Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

Les frais de transport pour le service d'un produit dans les régions éloignées.

La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

Le coût des pièces de rechange et de la main-d'œuvre lorsque l’appareil est utilisé dans un pays autre que le pays où il a été

acheté.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

Varier D'Une Juridiction À Une Autre.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique. Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section “Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 12/05 2318505 © 2006 Whirlpool Corporation. All rights reserved. Todos los derechos reservados. Tous droits réservés. ® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada ® Marca registrada/TM Marca de comercio de Whirlpool, U.S.A., usada bajo licencia de Whirlpool Canada LP en Canadá ® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., emploi licencié par Whirlpool Canada LP au Canada 2/06 Printed in U.S.A. Impreso en EE.UU. Imprimé aux É.-U.
